203毫米规格自行车盘式制动器转子设计

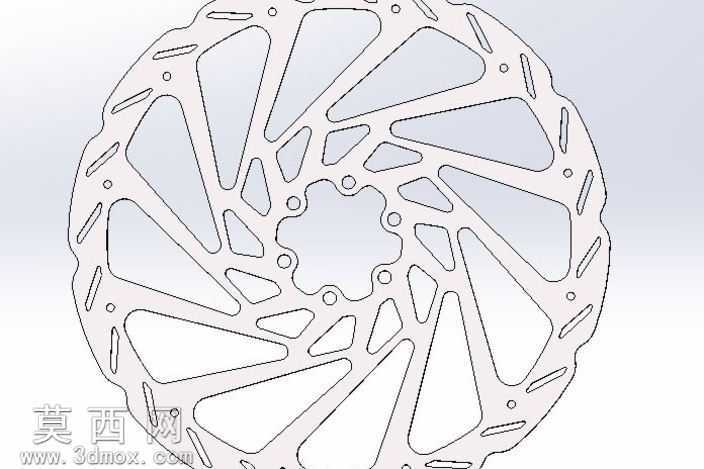

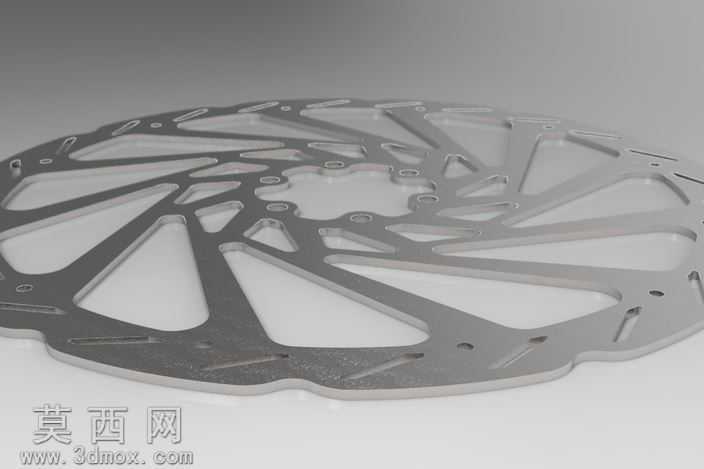

本作品为203毫米规格的自行车盘式制动器转子三维模型，采用主流三维机械建模软件完成全参数化构建，建模过程中严格遵循自行车碟刹制动系统的行业通用尺寸规范，精准还原了转子的每一处结构细节。模型整体为圆形薄盘结构，中心设置花键式安装定位孔，孔周均匀分布小尺寸安装固定孔位，可适配对应规格的花鼓安装座，保证安装后的同轴度与连接强度。建模时优先采用草图驱动的特征建模方式，先绘制转子的外轮廓与中心安装基准，再逐步构建盘面的镂空支撑结构：盘面采用多辐条式放射状镂空布局，不同形态的镂空区域沿中心呈圆周对称分布，既通过去除冗余材料降低了转子整体重量，又能在制动过程中形成导流风道，快速带走摩擦产生的热量，避免长时间制动出现热衰减问题。转子外边缘设计有断续式散热开槽，槽体沿径向延伸，可在制动时刮除来令片表面的磨屑，同时进一步提升空气流通效率，强化散热表现。材质设定上，主体采用不锈钢材质参数，还原金属部件的哑光金属质感，渲染阶段采用柔和的工作室光照环境，清晰展现结构的轮廓线条与镂空区域的层次关系，无多余装饰元素，突出产品本身的工业设计属性。设计过程中重点考量了结构强度与轻量化的平衡，每一处支撑辐条的宽度、过渡圆角都经过尺寸校验，保证在制动夹紧力作用下不会出现结构变形，同时最大化去除非受力区域的材料，适配山地车等大制动力需求的使用场景，模型的所有结构特征均可直接用于后续的工程出图、仿真分析或3D打印验证，完整还原了量产碟刹转子的结构逻辑与设计考量。
