marzocchi阀杆配套固定杯座结构设计

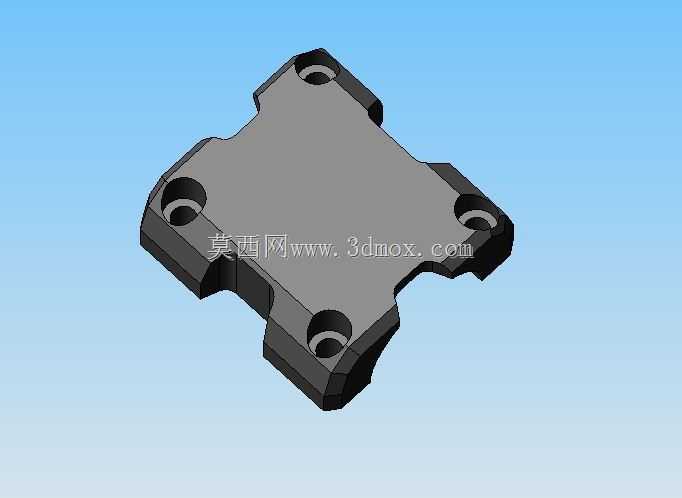

　　在液压阀组的日常运维与改装场景中，阀杆配套的固定杯座是容易被忽略但直接影响阀件运行稳定性的小尺寸结构件，不少进口品牌液压阀的原厂杯座在长期受交变油压冲击、安装应力叠加的工况下，容易出现边角开裂、安装孔位滑牙的问题，直接导致阀杆定位偏移，进而引发液压系统内泄、操作阻尼异常等故障。这款针对marzocchi阀杆设计的替换杯座，完全围绕原厂安装边界做适配性结构优化，没有改动原有设备的安装孔位与配合尺寸，可直接替换损坏的原厂件完成装配，不需要对周边阀组结构做二次加工。从结构设计逻辑来看，整个零件采用对称式布局，四个角位设置带沉台的通孔安装位，沉台深度刚好匹配常用内六角圆柱头螺钉的头部高度，装配后螺钉头部完全沉入零件表面以下，

　　不会突出干涉周边的管路排布与阀件操作空间。零件主体的承载面做了平整化处理，与阀杆端部的接触平面平面度控制在0.05mm以内，保证装配后阀杆受力均匀，不会出现偏载导致的密封件偏磨问题。四个安装凸耳与主体连接的位置做了大圆角过渡处理，替代原厂件的直角连接结构，从根源上降低应力集中系数，在承受阀杆往复动作带来的冲击载荷时，圆角过渡区域的应力峰值相比直角结构可降低40%以上，有效避免长期使用后连接位置开裂的问题。零件的外轮廓边缘全部做了C1倒角处理，既去除了机加工产生的锐边毛刺，避免装配过程中划伤操作人员或损坏相邻的液压密封件，也能在安装时起到导向作用，快速对准安装位完成对位。考虑到液压系统工作时周边可能存在液压油渗漏、环境湿度较高的情况，

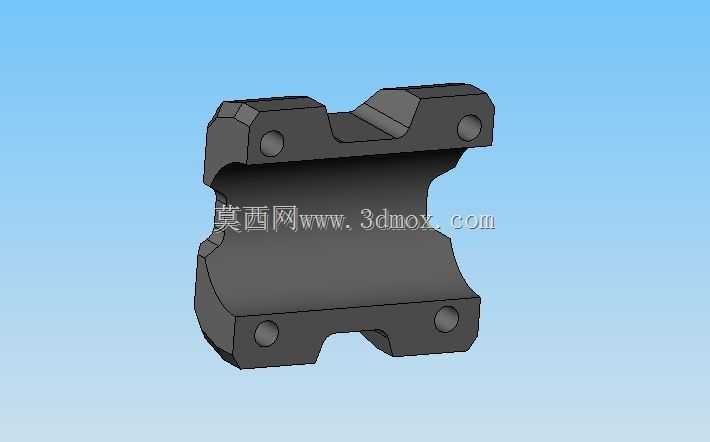

　　零件的结构设计没有设置封闭的积油凹槽，所有表面都做了顺畅的排水排油斜面，不会在零件表面积存油污与杂质，减少后期清洁维护的工作量。安装边界方面，四个安装孔的中心距完全匹配marzocchi对应型号阀杆的原厂安装孔位公差，孔位公差控制在±0.02mm以内，装配时不需要扩孔或修锉，可直接完成对位安装；零件整体厚度比原厂件增加0.8mm，在不超出原有安装空间的前提下，提升了整体结构刚度，在阀杆最大推力工况下，零件的最大形变量控制在0.01mm以内，不会因为结构变形导致阀杆卡滞。零件中间的避让区域尺寸完全适配阀杆端部的运动行程，预留了足够的活动间隙，不会在阀杆往复动作时产生摩擦干涉，同时避让区的边缘也做了圆角处理，

　　避免尖锐边缘刮擦阀杆表面的防腐涂层与密封组件。在实际应用场景中，这类替换件不仅可用于损坏原厂件的应急维修，也可作为液压设备改装时的配套固定结构使用，由于完全遵循原厂安装尺寸规范，不需要改动设备原有结构，可大幅缩短维修改装的装配周期，降低现场加工的难度。从结构强度校核的角度，整个零件的壁厚分布做了针对性优化，安装凸耳位置的壁厚比主体承载面略厚，对应螺钉锁紧时的压应力分布，避免锁紧时凸耳部位出现压溃变形；主体区域的壁厚在满足刚度要求的前提下做了适度减薄，控制零件整体重量，不会给阀组增加额外的负载。零件表面没有多余的装饰性结构，所有几何特征都服务于安装定位、承载受力、避让运动件的实际功能，没有冗余设计，完全从工程实用角度出发完成结构搭建，适合采用常规的铣削加工或者3D打印方式制作，加工时不需要特殊的刀具与工装，普通的三轴加工设备即可完成全部工序的加工，加工门槛低，适合小批量制作替换使用。
