福克斯DHX5.0自行车后悬架避震结构

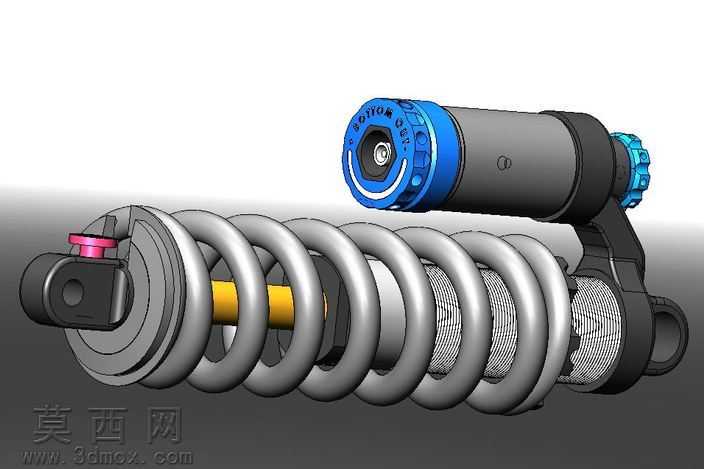

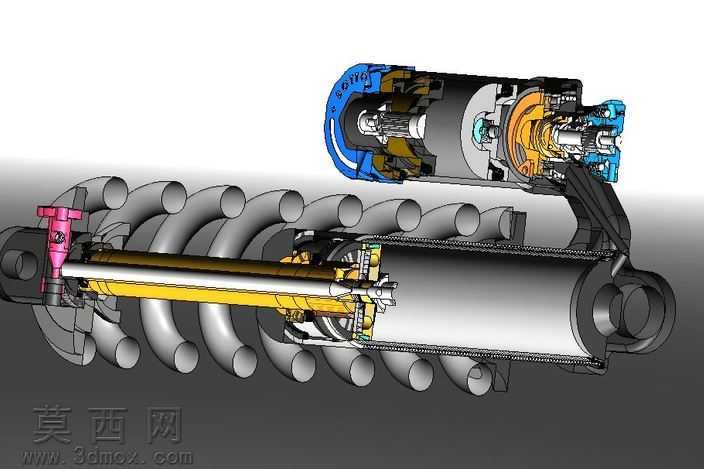

本作品为自行车后悬架避震结构的三维建模成果，完整还原了福克斯DHX5.0休克后避震的全部内部构造与外部装配形态。建模过程中严格遵循实物的尺寸比例与装配逻辑，首先通过测绘获取各零部件的轮廓参数，在三维建模环境中依次完成螺旋弹簧、阻尼缸体、活塞组件、调节旋钮、端盖连接结构等核心零件的特征构建，对阻尼油路的内部腔体、活塞环的密封槽位、弹簧的螺旋升角与节距变化都做了精准的特征还原，保证各零件间的装配间隙符合实际产品的公差要求。材质渲染阶段针对不同部件的物理属性做了区分处理：外部螺旋弹簧采用哑光金属灰的弹簧钢材质，表面添加细微的磨砂纹理还原金属锻造后的质感；阻尼缸体主体采用亮面镀铬金属材质，通过环境反射贴图模拟金属表面的高光反射效果；两端的调节旋钮与端盖部分，分别做了阳极氧化红、蓝的彩色金属材质，还原产品的外观配色特征；内部的阻尼活塞、密封件则采用橡胶与工程塑料的哑光材质，通过粗糙度参数区分不同非金属部件的触感差异。结构设计上完整呈现了后悬架的工作逻辑：外置螺旋弹簧承担主要的承载缓冲作用，内部阻尼缸通过活塞在油腔中的往复运动实现震动能量的耗散，两端的连接耳结构还原了实车安装的铰接点位，侧方的调节旋钮结构对应避震的压缩阻尼、回弹阻尼调节功能，剖视展示的内部结构清晰呈现了油路走向、阀片堆叠结构与活塞杆的密封设计，能够直观展示该款后避震的工作原理。建模过程中对零件间的干涉情况做了全面校验，确保所有活动部件在避震压缩、回弹的行程范围内不存在结构干涉，各紧固件的安装点位、螺纹规格都与实物保持一致，既可以作为自行车结构学习的直观演示模型，也可用于自行车改装、配件设计的参考依据，整体模型细节完整，装配关系清晰，材质表现贴近实物的视觉效果。
