流线型卧式家用清洁吸尘设备结构设计

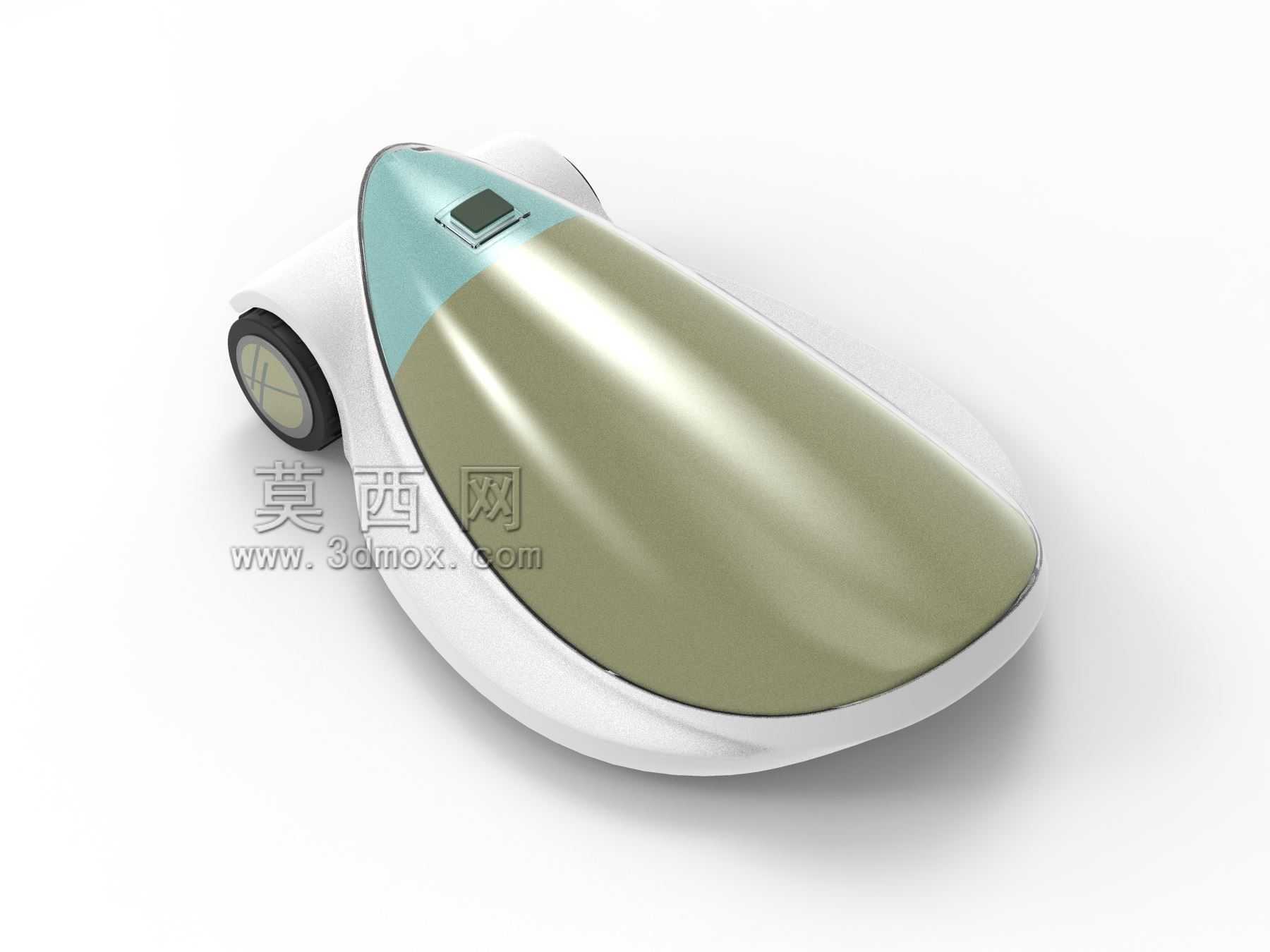

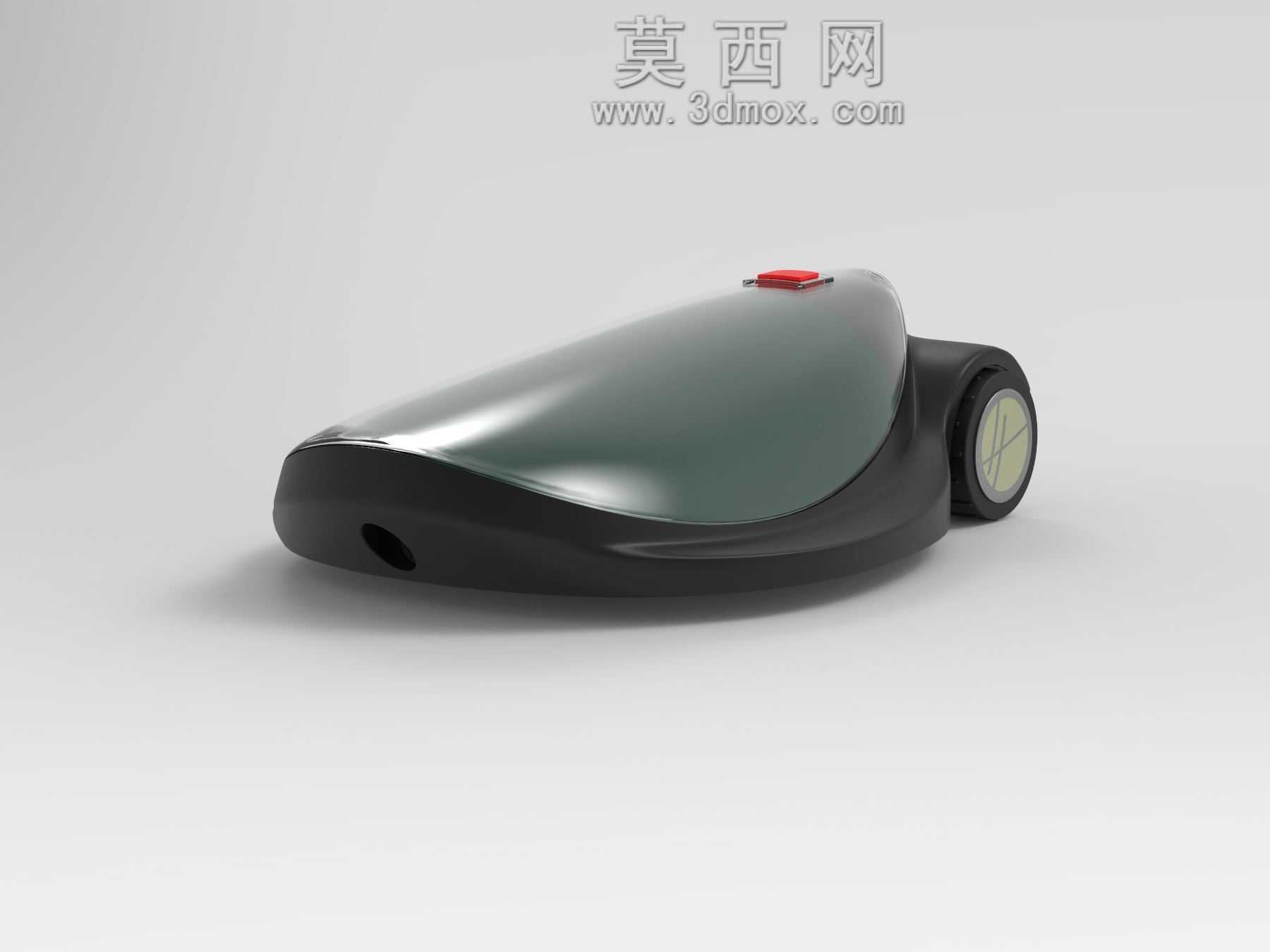

　　这款卧式吸尘设备的结构设计，首先围绕家庭日常清洁的高频使用场景展开，区别于传统立式吸尘器的重心偏高、转向卡顿问题，整体采用低趴流线型机身布局，将核心动力单元、尘仓结构全部下沉至机身底部区域，整机重心高度控制在80mm以内，在拖拽移动清洁过程中不会出现侧翻、翘头的问题，适配木地板、短绒地毯、瓷砖等多种家庭地面材质的清洁作业需求。从功能实现逻辑来看，设备前端预留了标准32mm口径的吸尘接口安装位，可直接对接延长硬管、地板刷、缝隙吸头、沙发刷等多种配套清洁附件，接口处设计有环形卡扣定位结构，插拔附件时无需额外施力旋转，对准推入即可自动锁止，拆卸时按压接口侧方的解锁按键即可快速分离，能满足地面浮尘、缝隙积灰、

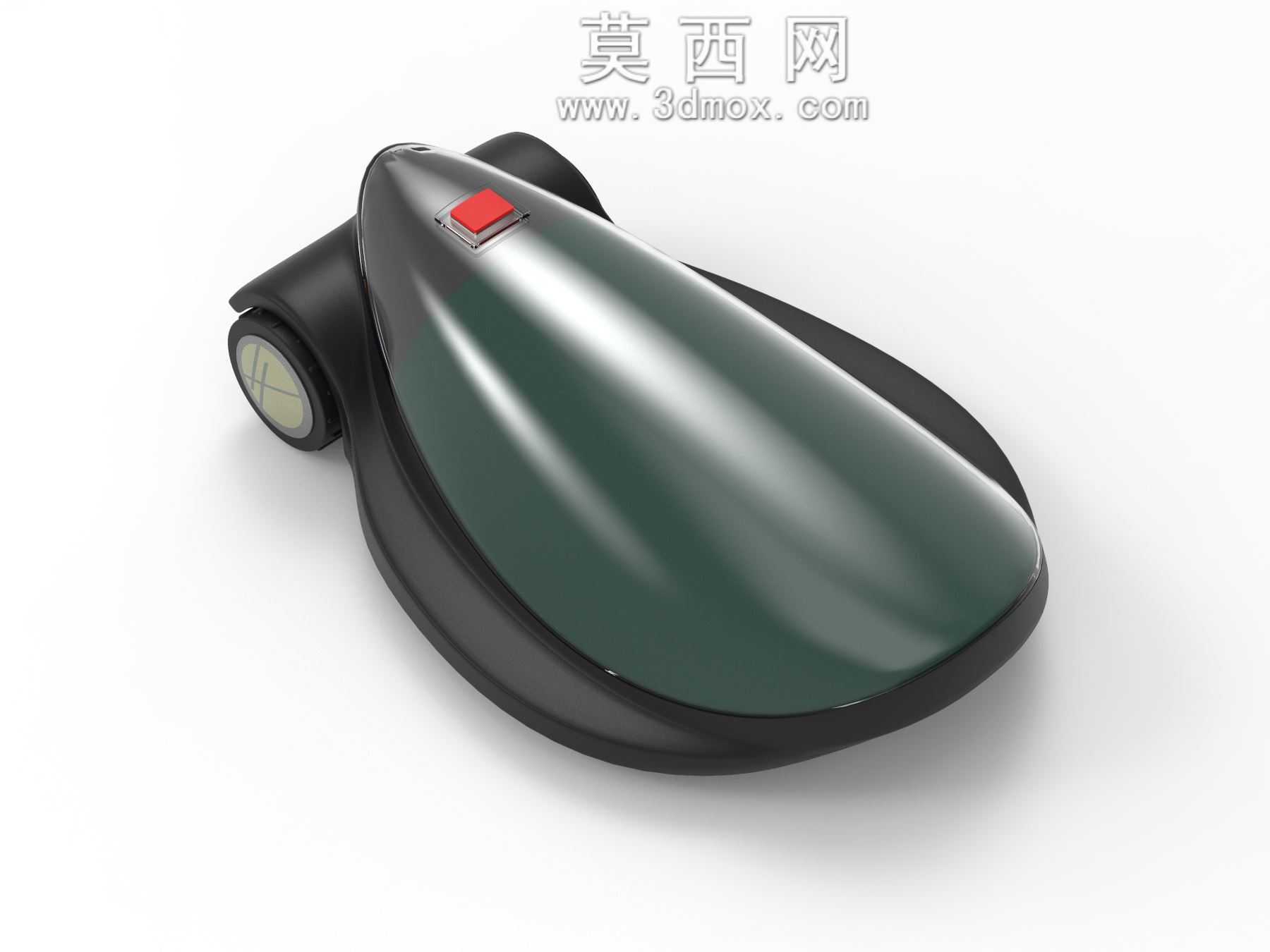

　　织物表面碎屑等不同类型污物的清理需求。机身顶部的操控区域采用内嵌式斜面布局，操作按键与机身顶面保持齐平，没有突出的结构件，既避免日常移动过程中误触开关，也能减少清洁时灰尘在按键缝隙处的堆积，日常擦拭机身表面时可直接用抹布一抹到底，没有清洁死角。尘仓与机身主体采用侧旋式快拆结构，尘仓容积设计为1.2L，按照普通家庭120㎡居住面积的清洁量计算，单次满电清洁过程中无需中途倾倒尘仓，尘仓内部的过滤组件采用层级排布结构，从进风侧到出风侧依次设置初级金属滤网、HEPA过滤层、出风海绵，可拦截0.3μm以上的细微粉尘，避免吸尘过程中造成二次扬尘。机身两侧的行走轮采用软质橡胶包胶结构，轮面宽度设计为22mm，滚动过程中不会划伤硬质地板表面，

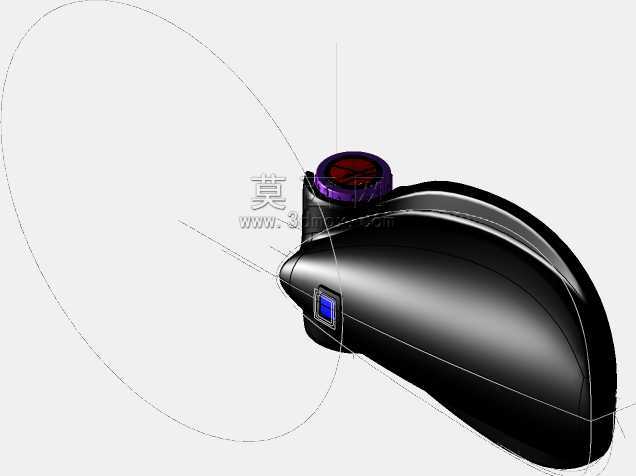

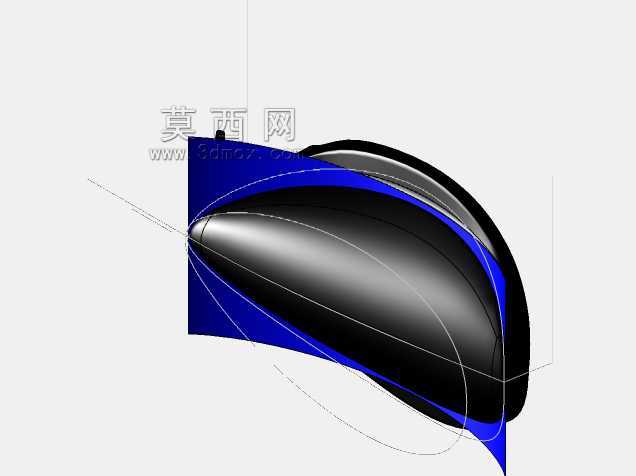

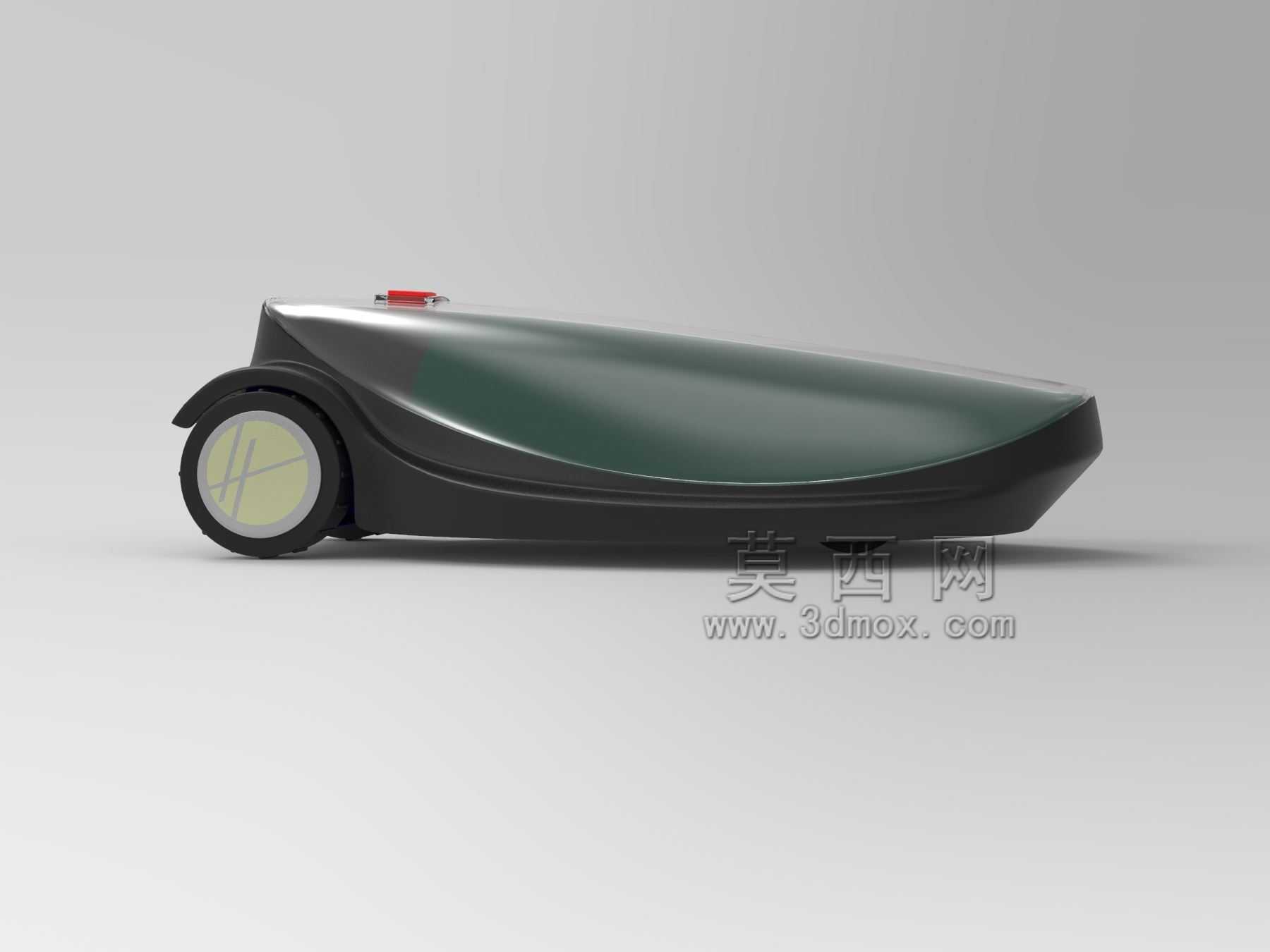

　　轮组的转轴采用自润滑铜套结构，长期使用无需额外加注润滑脂，转向结构采用万向连接设计，拖拽时可跟随施力方向自由转向，在家具边角区域清洁时无需反复调整机身角度，可灵活绕过桌椅腿、沙发边等障碍物。机身尾部设计有绕线桩结构，电源线收纳时可直接环绕在尾部桩体上，避免电源线散乱缠绕，出风栅格采用向下倾斜的排布角度，出风方向朝向地面，不会直吹使用者造成不适。从设计思路上，整体外壳采用大曲率弧面过渡，没有尖锐的棱角结构，一方面是降低注塑生产时的脱模难度，减少外壳部件的拼接缝隙，另一方面也避免日常使用过程中棱角磕碰家具、墙面造成掉漆损伤。机身的安装边界方面，整机最大长度为380mm，最大宽度为240mm，机身最薄处高度仅为65mm，可直接伸入床底、

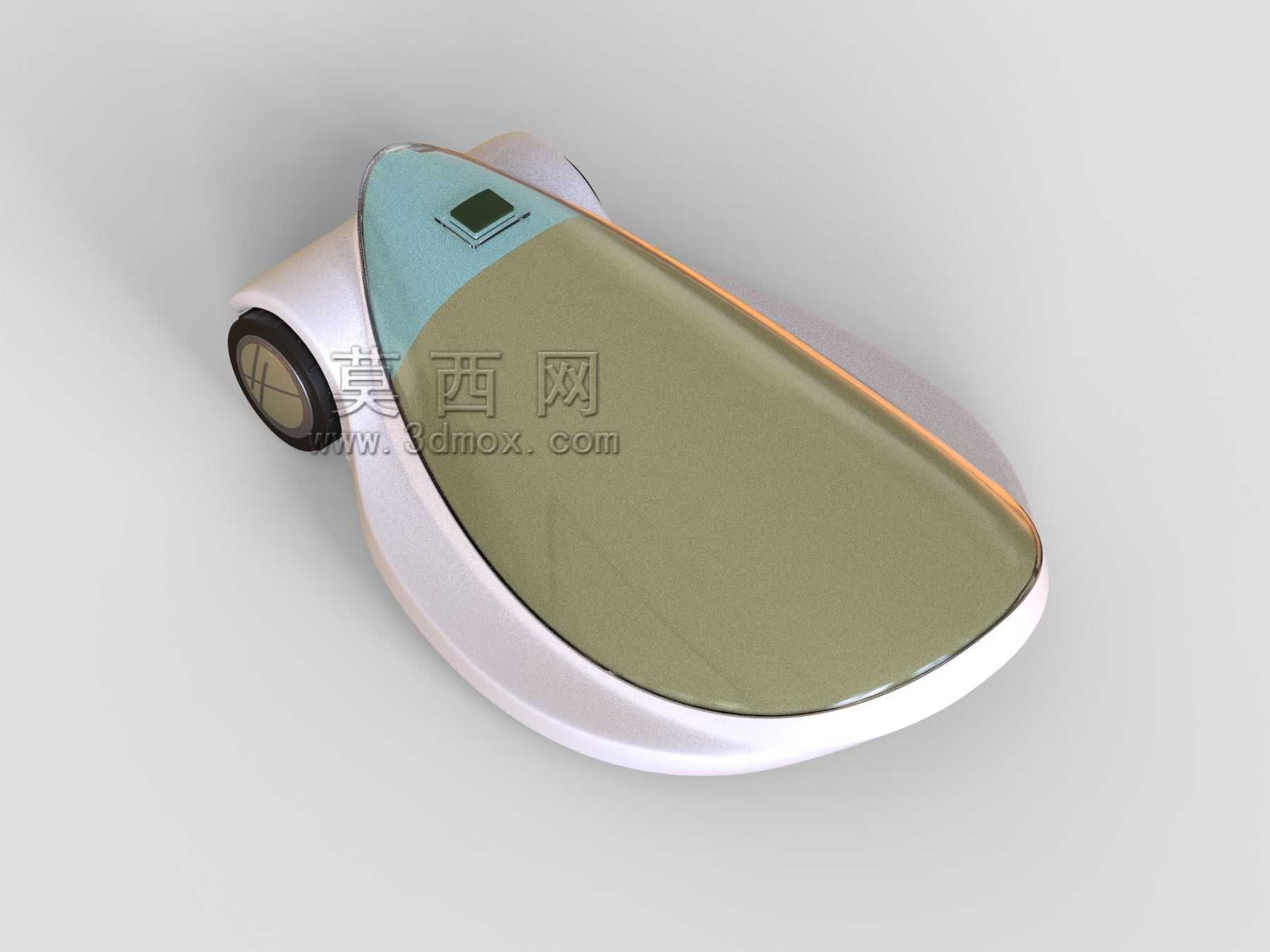

　　沙发底等高度在100mm以上的低矮空间进行清洁，无需额外更换扁吸附件就能覆盖大部分低矮清洁区域。机身内部的动力单元采用减震胶圈悬浮固定结构，电机运转时的震动会被胶圈充分吸收，传递到外壳的震动幅度控制在0.1mm以内，整机工作噪音可控制在72dB以内，日常清洁时不会影响室内正常交谈，也不会惊扰家中孩童休息。尘仓的密封结构采用环形硅胶密封圈，在尘仓安装到位后密封圈会被均匀压缩1.5mm，保证整个风路的气密性，避免因漏风导致吸尘吸力损失。设备的供电接口设置在机身尾部侧面，插拔电源线时不会与绕线结构产生干涉，机身顶部的透明视窗可直接观察尘仓内部的积尘量，当积尘量达到尘仓容积的80%时可直观看到，提醒使用者及时倾倒清理，避免尘仓满溢导致吸力下降、滤网堵塞。在结构强度设计上，机身外壳采用ABS工程塑料材质，壁厚均匀控制在2.5mm，在易受力的轮组安装位、接口安装位处设计有加强筋结构，可承受日常使用过程中的拖拽、轻微磕碰不会出现开裂变形，整机重量控制在3.2kg，单手提拿移动到不同房间清洁时不会有明显的负重感。
