连续式谷物烘干处理设备结构设计

　　这款连续式谷物干燥设备的三维结构，完全贴合规模化粮食收储站点、中型农场的产后处理需求，在东北、华中粮食主产区的秋收季，这类设备是抢收抢烘环节的核心装备——刚收获的玉米、小麦、水稻含水率普遍在20%-30%区间，若遇连续阴雨天气，自然晾晒场地不足极易出现霉变发芽，单台设备可实现24小时连续作业，日处理湿粮可达数十吨，能覆盖千亩级种植规模的产后干燥需求，也可配套粮食加工企业的原料预处理工段，将入仓粮食含水率稳定控制在13%-14%的安全储值区间。

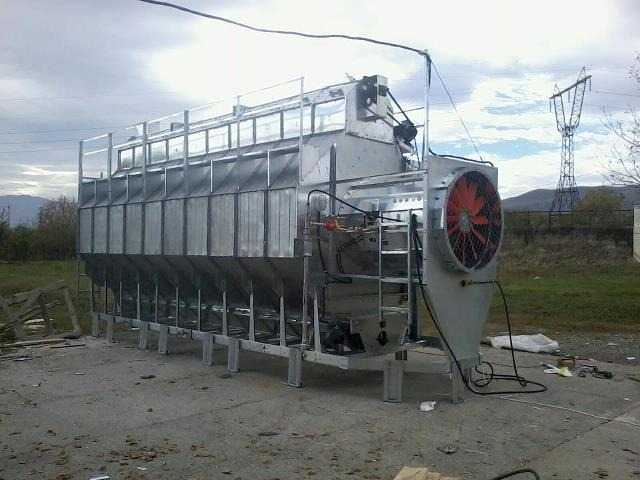

　　从结构设计逻辑来看，整机采用卧式长箱体布局，主体干燥段采用分仓式结构，沿物料输送方向划分为多个独立温区，可根据不同谷物的干燥特性调整各段热风温度与风速，避免一次性高温烘干导致的粮粒爆腰、品质下降问题。设备进料端设置匀料机构，可将进入干燥段的谷物均匀摊铺在输送网带上，料层厚度控制在15-25cm区间，保证热风穿透料层时无死角，不会出现局部过干或局部含水率不达标的情况；出料端设置缓苏段，烘干后的谷物在该区域停留1-2小时，让粮粒内部水分逐步向外扩散，降低表里含水率差，减少后续储存过程中的破碎率。

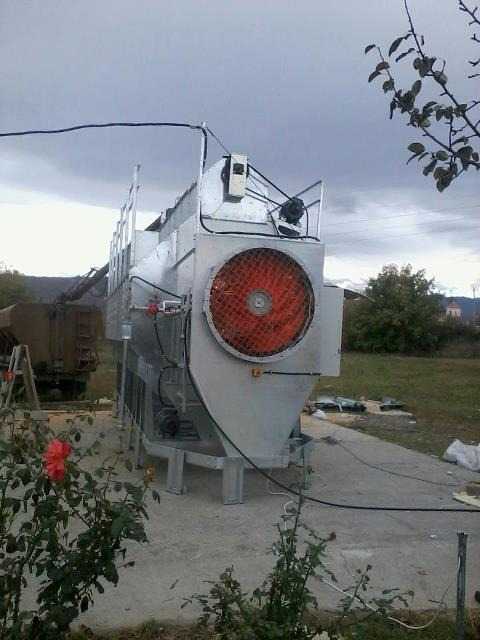

　　设备侧端集成的大直径轴流风机是热风循环系统的核心动力部件，风机与干燥箱体之间采用软连接结构，可抵消设备运行过程中的振动传递，降低整机运行噪音。热风供给系统分上下两层布置，下层热风向上穿透料层带走表层水分，上层热风向下压送形成穿流，配合箱体侧面的排湿口，可将蒸发出的水汽及时排出设备外，避免箱体内湿度过高导致的干燥效率下降。设备侧面设置的检修爬梯与观察窗，完全按照现场运维需求设计，观察窗采用耐高温透明材质，运维人员可在设备运行过程中直接观察各段料层状态与粮色变化，爬梯踏步采用防滑花纹板，周边设置安全护栏，满足现场作业的安全规范要求。

　　从安装边界来看，整机采用分段式模块化结构，最大单段运输尺寸控制在标准货运车辆的装载限值内，现场安装时仅需完成各段箱体的法兰对接、风路与电路连接即可，无需大规模现场焊接作业，安装周期可控制在3-5天。设备支腿采用高度可调结构，可适应不同平整度的硬化安装地面，安装时需保证设备整体沿物料输送方向有3°-5°的倾斜角，便于谷物在重力与输送机构的共同作用下缓慢向出料端移动，无需额外设置大倾角输送结构。设备周边需预留不小于1.5m的检修通道，风机侧需预留2m以上的空间用于后期风机维护与风路清理，进料端上方需配套提升机或进料输送机的安装位置，出料端需预留接粮设备或输送设备的对接空间，整体安装区域需做硬化处理，地面承载力需满足设备满负荷运行时的承重要求，避免长期运行出现基础沉降导致的设备变形。

　　在功能细节设计上，设备内部的输送网带采用不锈钢材质，耐磨损且不会对粮粒造成污染，网带间隙根据不同谷物的粒径做了适配设计，既不会出现漏粮问题，也能保证热风顺畅穿透。设备排湿口设置风量调节挡板，可根据环境温湿度调整排湿量，环境温度低、空气干燥时可适当减小排湿开度，回收部分热风热量降低能耗，环境湿度高时可加大排湿开度，保证干燥效率。箱体外部采用保温岩棉填充，外层覆盖彩钢板，可减少干燥过程中的热量散失，降低设备运行能耗，保温层厚度根据不同区域的冬季最低温度做适配，北方寒冷区域可适当加厚保温层，避免冬季运行时箱体内壁出现结露问题。
