小型水帘式喷漆作业室结构设计

　　在中小批量工件涂装作业场景里，这类小型水帘喷漆室是车间涂装工位的核心配套设备，主要用来承接尺寸不大的金属、塑胶工件的手动喷涂作业，解决开放式喷漆作业漆雾四散、污染车间环境、影响喷涂质量的问题。不同于大型整车喷涂线的规模化喷漆房，这款紧凑型喷漆室更适配五金加工、小型机加件、定制化工件的喷涂需求，不需要过大的场地占用，就能搭建起符合作业要求的封闭喷涂空间。

　　从实际作业逻辑来看，设备的核心功能是通过正面的水帘板形成连续的水膜，将喷涂过程中散逸的过喷漆雾吸附到水膜上，随水流汇入下部水槽，避免漆雾直接排到车间或者附着在待喷工件表面造成漆面瑕疵。作业时操作人员站在室体正面开口处，手持喷枪对放置在室体内的工件进行喷涂，飞溅的漆雾接触到流动的水膜后就会被水流带走，经过后续的水槽絮凝处理就能实现漆渣分离，循环水可以重复利用，降低作业过程的水资源消耗。

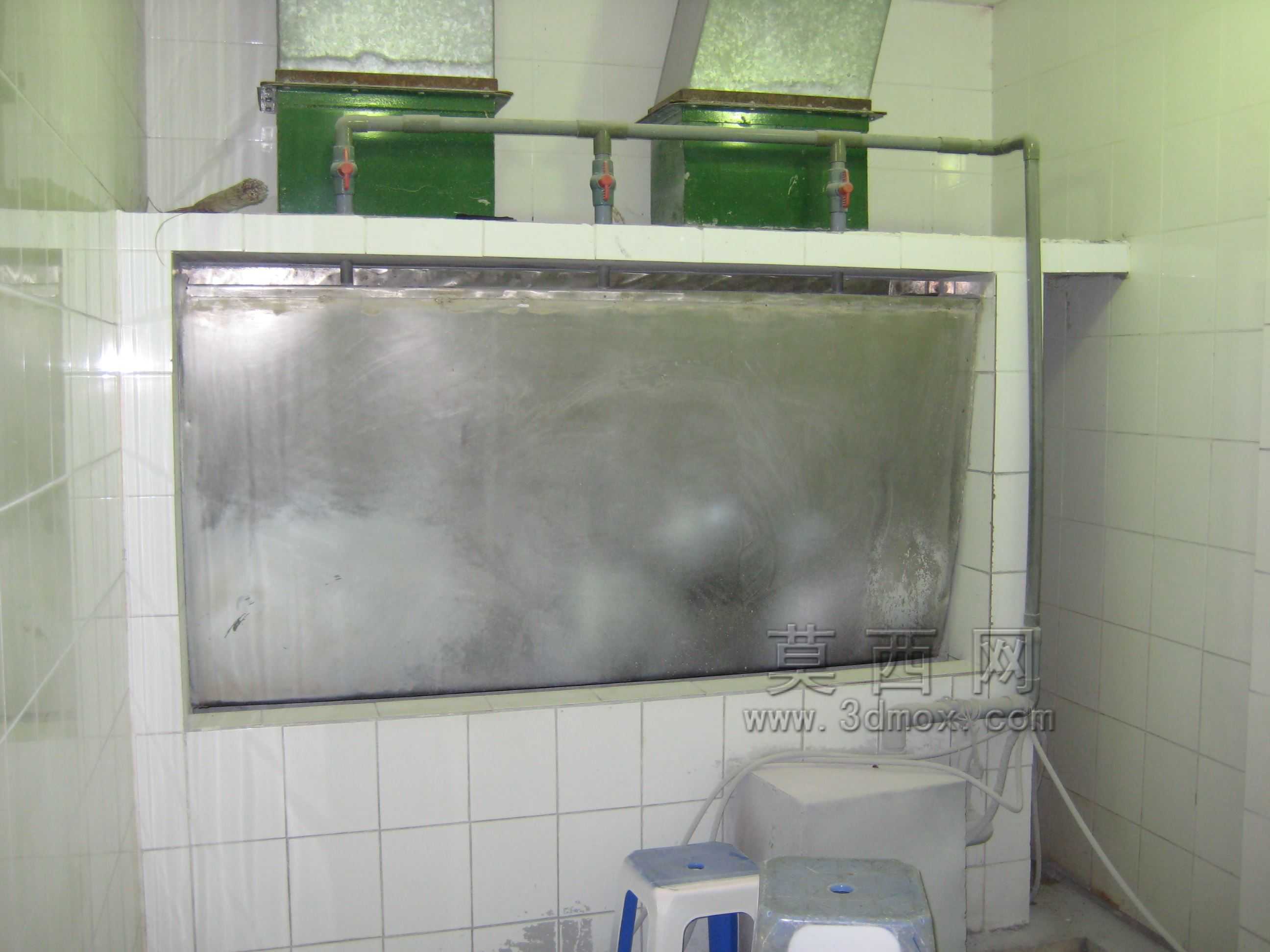

　　设计这款设备的时候，首先要考虑的是作业开口的尺寸与操作便利性，1.8m的宽度可以满足大部分小型工件的摆放与操作空间需求，不会因为开口过窄导致喷枪操作受限，2m的高度适配常规站立作业的视线高度，操作人员不需要弯腰或者抬手过高就能完成全范围的喷涂动作，0.8m的进深既保证了工件放置的足够空间，又不会因为进深过大导致水帘对漆雾的吸附效率下降，过深的室体会让漆雾在到达水帘前就散逸在室体内壁，反而增加清理难度。室体周边采用瓷砖贴面的结构设计，一方面是瓷砖表面光滑致密，附着的漆渣更容易清理，日常维护只需要定期擦拭就能保持内壁整洁，另一方面瓷砖的防水性能优异，长期接触水汽也不会出现锈蚀、腐坏的问题，比普通彩钢板内壁的耐用性更强，适合涂装车间高湿度、有漆雾附着的作业环境。

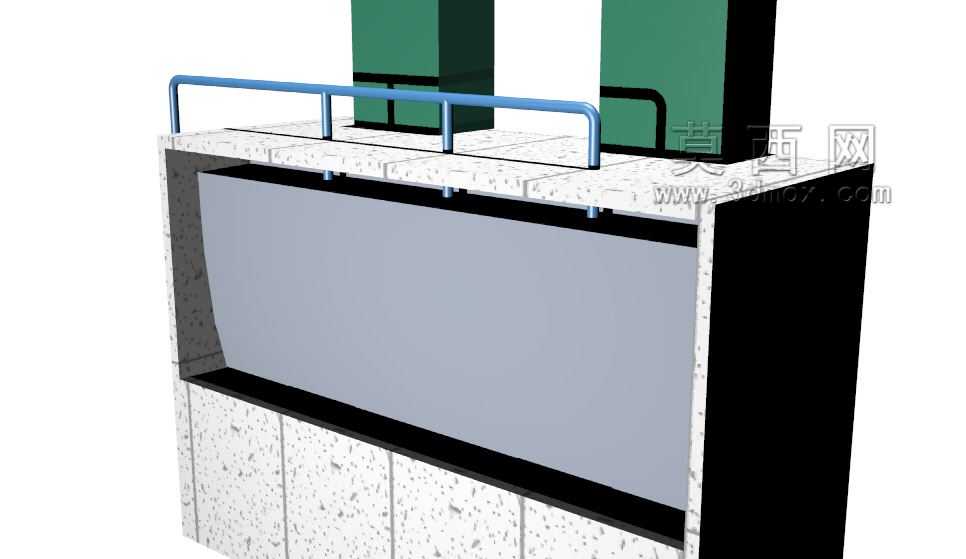

　　顶部的排风结构是设备漆雾收集的辅助部分，在水帘吸附的基础上，顶部的排风通道会形成定向的气流，将未被水膜完全吸附的少量漆雾导向后续的过滤环节，避免漆雾从作业开口处溢出到车间区域。管路部分的阀门设计可以独立控制不同支路的供水流量，方便根据实际作业的喷涂量调整水帘的水膜厚度，水膜过薄会出现断流导致漆雾直接附着在水帘板上干结，后期清理难度极大，水膜过厚则会造成水流飞溅，反而影响工件的喷涂质量，通过阀门的微调就能找到适配不同作业强度的供水参数。

　　安装这类设备的时候，需要提前确认地面的水平度，因为设备的水槽循环系统对水平度有一定要求，地面倾斜会导致水帘板上的水膜分布不均，出现局部断流的问题。同时要预留好供水与排水的接口位置，虽然设备自带循环水槽，但定期更换循环水、清理漆渣的时候需要就近的排水点，减少日常维护的搬运成本。设备的供电线路要做防水防护，因为室体周边长期处于高湿度环境，普通线路容易出现漏电隐患，布线时要沿室体外侧走防水线槽，接线部位做密封处理。

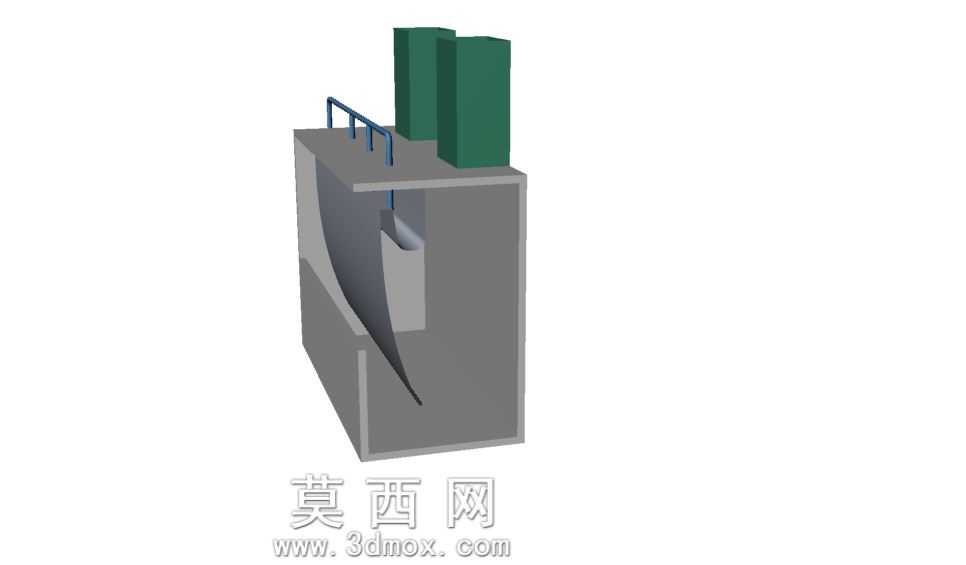

　　从结构建模的角度来看，这款喷漆室的结构拆分需要重点关注水帘板的倾斜角度，角度过小会导致水流速度慢，容易在板面积留漆渣，角度过大则会让水流冲溅到作业区域，影响喷涂作业，建模时需要反复验证水流在板面上的流动状态，保证水膜连续均匀无飞溅。下部水槽的容积要匹配供水流量，保证循环水有足够的停留时间让漆渣絮凝，不会随供水泵重新打到水帘板上造成喷嘴堵塞。室体的框架结构要做防锈处理，所有焊接部位都要做打磨后喷防锈漆，避免长期接触水汽出现焊缝锈蚀漏水的问题。

　　实际使用过程中，这类小型喷漆室的适配性很强，既可以放在独立的喷涂车间使用，也可以在常规机加车间隔出小区域安装，不需要复杂的基建配套，接上水电就能投入使用，非常适合多品种小批量的生产场景，相比大型喷漆房的投入成本更低，日常维护的难度也更小，是中小型加工企业涂装工位的常用设备。作业时只需要定期清理水槽内的漆渣、检查水帘板的水膜状态、清理供水喷嘴的堵塞物，就能保证设备长期稳定运行，不需要复杂的专业维护技能，一线操作人员经过简单培训就能完成日常的保养工作。
