点火分电器安装支架结构设计方案

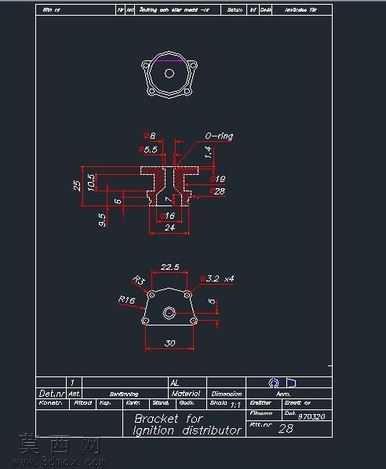

本作品为点火分电器配套安装支架的三维设计成果，建模阶段严格遵循机械加工工艺逻辑，以二维工程图标注的尺寸参数为核心基准，先通过草图绘制完成支架的轮廓基准搭建，精准还原俯视图、剖视图中标注的各段线性尺寸与圆角参数，包括R16、R3的过渡圆角、22.5、30等关键安装定位尺寸，确保支架的外轮廓与安装孔位完全匹配点火分电器的装配需求。建模过程中采用参数化建模逻辑，将支架的壁厚、安装凸台高度、密封槽尺寸等关键参数设置为可调整变量，方便后续根据不同型号分电器的适配需求快速修改模型，其中针对O型密封圈的安装槽位，严格按照密封件的压缩比要求设计槽宽与槽深，保证装配后密封性能可靠，避免出现漏油、松动等装配问题。结构设计上，支架采用带安装耳的盘式主体结构，三个均布的安装耳上预留对应规格的螺栓过孔，满足3.2规格紧固件的安装要求，主体中部设置阶梯式通孔结构，适配分电器轴的穿过与定位需求，各段阶梯孔的直径、深度尺寸完全匹配分电器的安装定位轴径，同时在支架与分电器接触的端面设置定位凸台，保证装配时的同轴度精度。材质配置阶段，根据支架的使用工况选择压铸铝合金作为预设材质，在三维软件中为模型赋予对应的金属材质属性，调整材质的粗糙度、金属度参数，模拟实际压铸件的表面质感，同时对安装孔、密封槽等关键配合面单独设置机加工面的材质表现，区分毛坯面与加工面的视觉差异。渲染环节采用正交视角搭配局部剖视的展示方式，既可以清晰呈现支架的外部轮廓与安装结构，也能直观展示内部阶梯孔、密封槽的内部结构，配合尺寸标注的可视化呈现，让查看者可以快速理解支架的装配逻辑与尺寸要求。设计过程中充分考虑零件的加工可行性，所有转角处均设置合理的工艺圆角，避免出现尖锐棱角导致的应力集中问题，安装孔位均设计锪平结构，保证螺栓安装时的贴合度，整体结构在满足安装强度与定位精度的前提下，尽可能优化材料分布，降低零件的整体重量，适配车载部件的轻量化设计需求。
