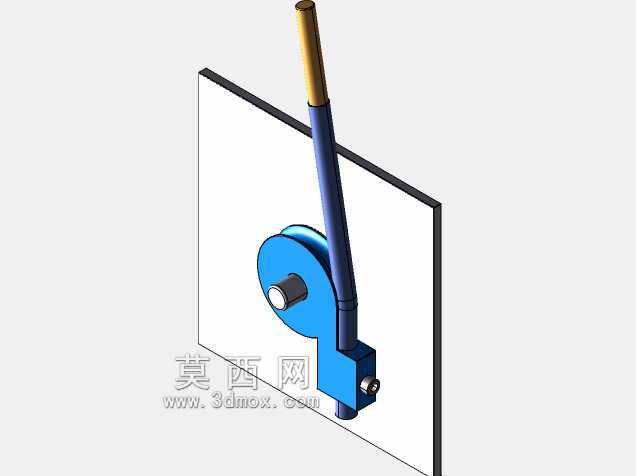

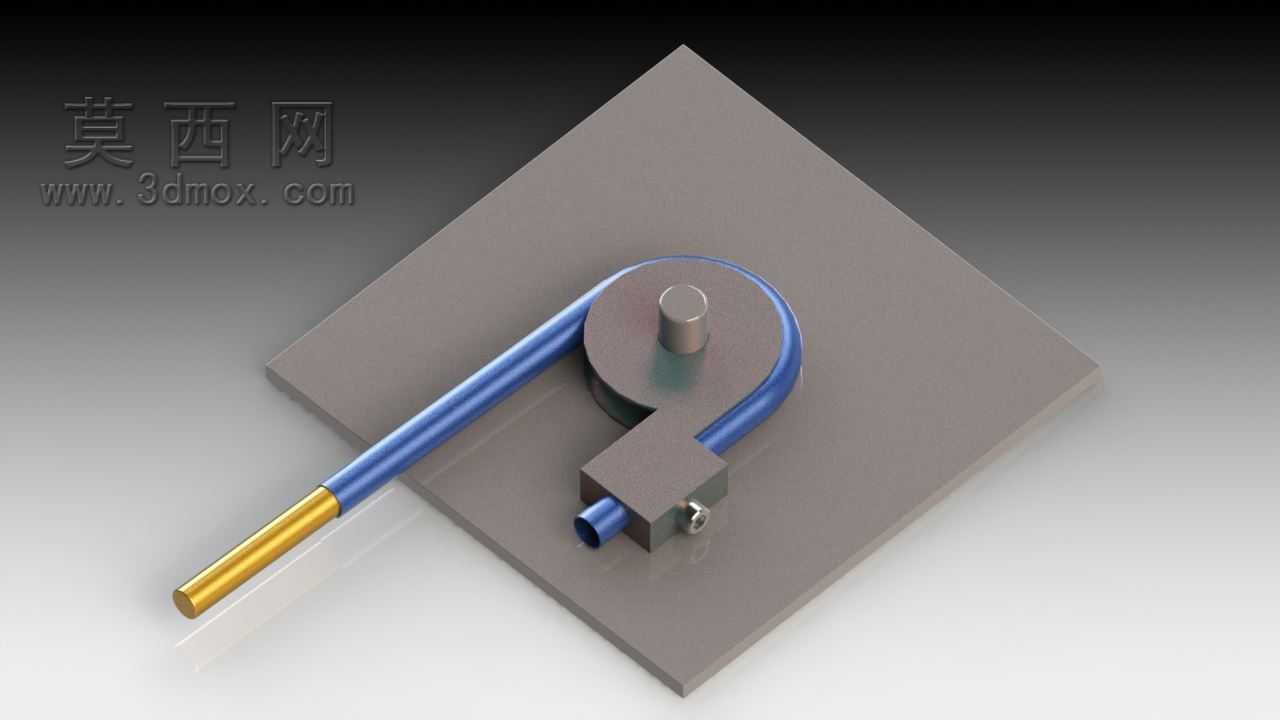

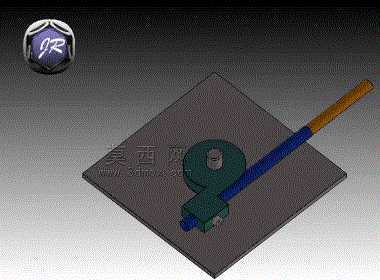

多布拉多德图博拉伸弯曲弯管结构

　　在流体输送、液压管路布设、暖通管线安装以及特种装备的管线排布场景中，弯管是改变管路走向、适配安装空间的核心零部件，常规冷弯工艺处理薄壁空心管段时，极易出现管壁褶皱、截面椭圆变形、弯曲段壁厚减薄超标等问题，而采用拉伸弯曲工艺成型的弯管，能在大曲率弯曲工况下保持管体截面的圆度与壁厚均匀性，适配高压流体输送、高精度管路装配的使用需求。这款弯管的设计核心围绕拉伸弯曲工艺的成型逻辑展开，在建模阶段就充分考虑了管坯夹持段的长度预留，弯曲段的曲率半径经过反复校核，既避免曲率过小导致的管体外侧拉裂风险，也防止曲率过大造成的内侧材料堆积起皱，管体两端预留的直段长度完全匹配标准管接头的装配尺寸，不需要二次裁切就能直接对接快插接头、

　　焊接法兰等常用管路连接件，减少现场加工的工序成本。从安装边界来看，这款弯管的弯曲平面度控制在极小公差范围内，安装时不需要额外调整管体姿态就能贴合安装基准面，配套的定位基座在建模时就预留了螺栓安装孔位，孔位间距适配通用的管路安装支架规格，不管是在设备内部的紧凑空间布设，还是在户外管线支架上固定，都能快速完成定位锁紧，不会出现孔位错位、安装干涉的问题。实际使用过程中，这种拉伸弯曲成型的弯管，管体内壁光滑无凸起，流体经过弯曲段时的阻力损失远小于焊接拼接的弯头，在高压液压系统中使用时，能有效降低管路紊流带来的压力波动，减少管路振动和接头渗漏的概率；在中低压流体输送场景中，均匀的壁厚分布能提升管体的抗疲劳性能，长期承受管路内压交变载荷时，

　　不会在弯曲应力集中位置出现开裂泄漏。建模过程中，针对拉伸弯曲工艺的材料流动特性，对弯曲段的壁厚变化做了模拟校核，管体外侧受拉区域的壁厚减薄率控制在行业允许的安全阈值内，内侧受压区域的材料增厚量也不会影响管体的通径尺寸，保证管路的额定通流能力不受弯曲工艺影响。和普通冲压弯、焊接弯不同的是，这款一体拉伸弯曲成型的弯管没有拼接焊缝，不存在焊缝腐蚀、焊缝应力开裂的隐患，在输送腐蚀性流体、高纯介质的工况下，能大幅降低管路泄漏污染的风险，适配化工管路、食品级流体输送、医用设备管路等对管路洁净度、密封性要求较高的应用场景。在结构细节处理上，管体与定位基座的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中，

　　基座上的定位凸台能在安装时快速嵌入安装板的定位槽内，不需要反复测量调整就能保证弯管的出口朝向符合设计要求，降低现场装配的操作难度。针对不同工况的使用需求，这款弯管的建模参数支持快速调整，只需要修改弯曲半径、直段长度、管体外径壁厚等核心参数，就能快速衍生出适配不同通径、不同安装空间的系列化弯管模型，不需要从零开始重构模型，能大幅提升管路系统的设计效率。在设备整机的管路装配环节，这款弯管的三维模型能直接导入装配环境做干涉检查，提前排查弯管与周边结构件、电气线路的安装冲突，避免实际装配时才发现干涉问题导致的返工，尤其是在工程机械、自动化设备这类内部空间紧凑、管路排布密集的产品设计中，精准的弯管模型能有效缩短整机的研发周期，减少物理样机的管路调试成本。
