10寸可调式活动扳手结构设计

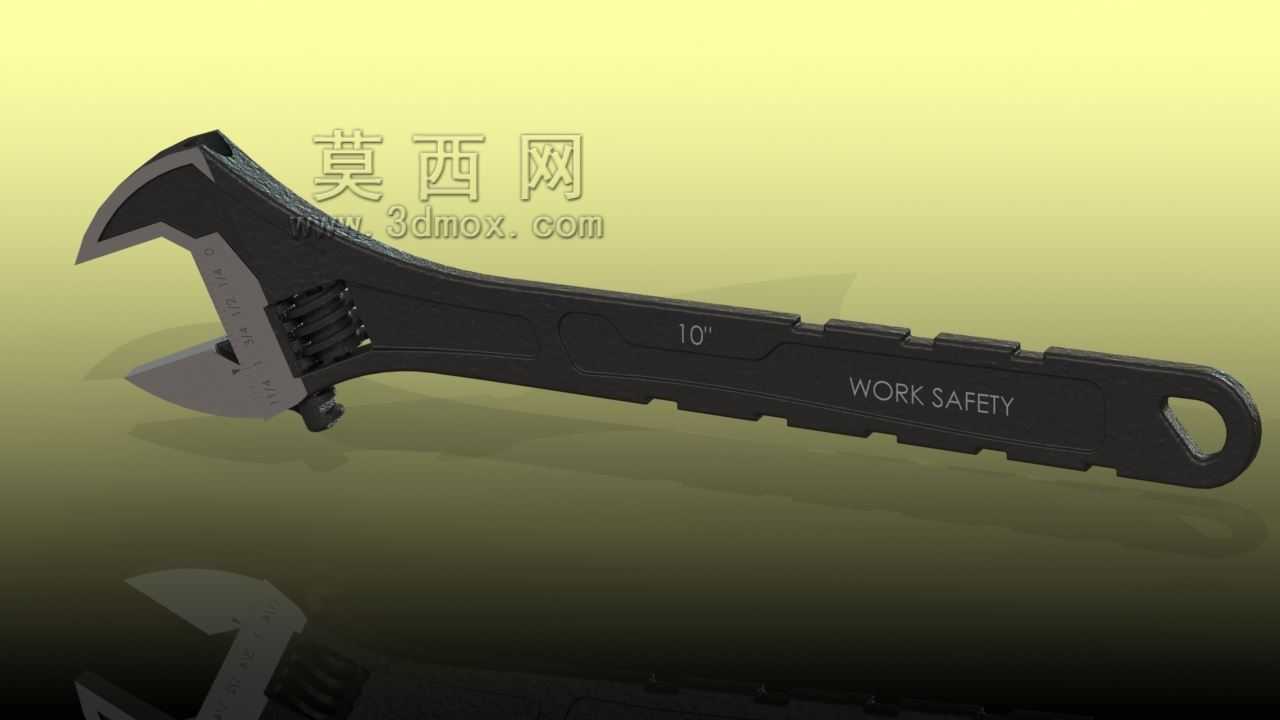

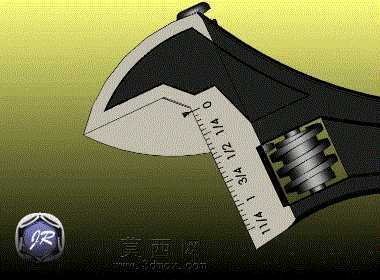

　　这款可调式活动扳手是机械装配、设备运维场景中普及率极高的手动夹持工具，核心作用是通过可调开口结构适配不同规格的六角头、方头紧固件，无需频繁更换对应尺寸的固定扳手，大幅降低现场作业的工具携带量与换型时间。从结构设计逻辑来看，整体采用锻压合金钢本体的设计思路，扳体头部开设固定钳口与活动钳口的配合导轨，活动钳口通过背部的蜗杆调节结构实现开口尺寸的连续调整，蜗杆与活动钳口背部的齿条啮合间隙控制在0.02-0.05mm区间，既保证调节过程顺滑无卡滞，又能避免夹持紧固件时出现钳口滑移、打滑的问题，防止紧固件棱角被啃伤。扳手柄部采用符合人体工学的弧形轮廓设计，表面做防滑滚压纹理处理，长度方向按照10寸规格的力矩传递需求做截面渐变设计，

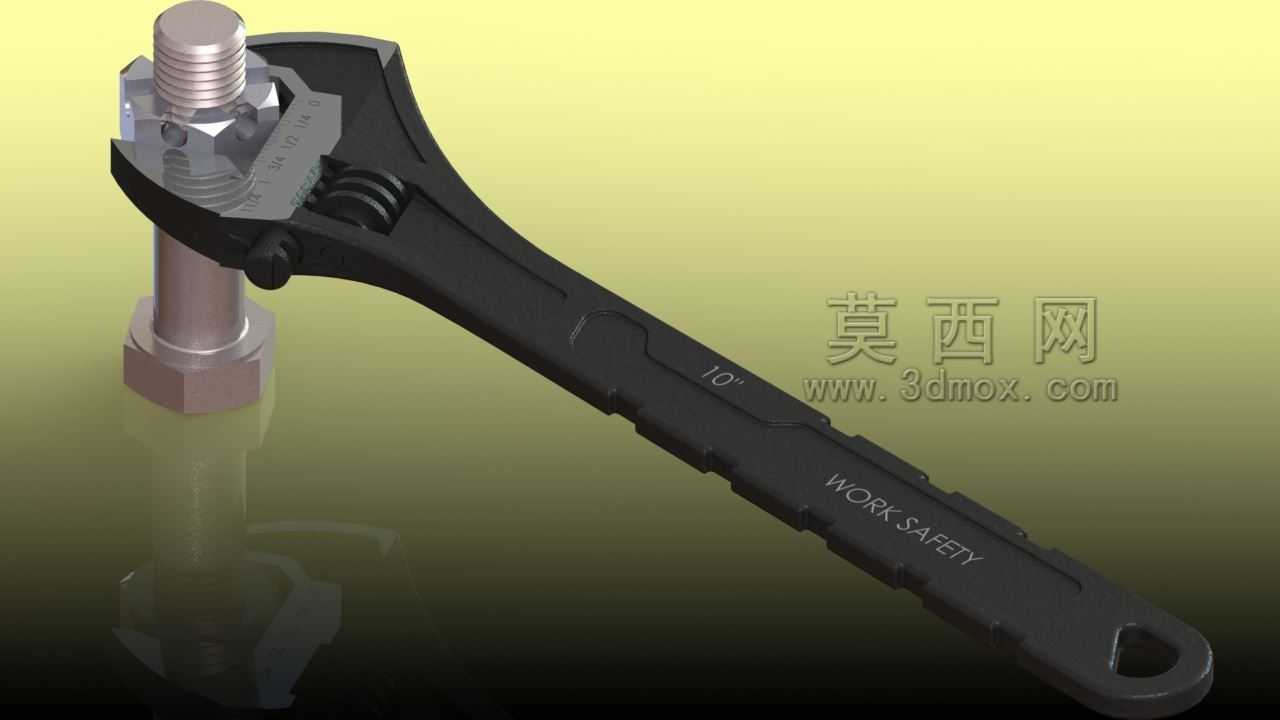

　　从头部到尾部的截面厚度逐步收窄，在保证整体结构强度满足最大开口力矩要求的前提下，尽可能降低工具自重，减少长时间手持作业的疲劳感。从实际应用场景出发，这类活动扳手覆盖的作业场景非常广泛，小到民用家电拆装、水电管路维修，大到工业设备装配、生产线运维、重型机械检修都能适配，尤其是在紧固件规格混杂、作业空间受限的现场，可调开口的特性可以快速适配M6到M24区间的多数外六角紧固件，相比固定开口扳手的适配灵活性优势明显。设计过程中需要重点关注几个核心尺寸边界：首先是头部开口的最大调节行程，10寸规格的最大开口宽度通常设定在30mm左右，覆盖常规作业中绝大多数紧固件的对边尺寸；其次是扳体头部的厚度尺寸，需要控制在12mm以内，

　　保证可以伸入部分狭窄的设备安装间隙完成紧固件操作；另外是钳口的咬合齿形设计，固定钳口与活动钳口的咬合面做平行齿纹处理，齿纹深度控制在0.3mm，既可以增加夹持摩擦力，又不会过度损伤紧固件的表面镀层。手柄尾部的挂孔设计直径为8mm，方便作业时将扳手挂在工具架或者安全绳上，避免高空作业时工具坠落。在结构强度校核层面，扳体的受力薄弱点集中在头部与柄部的过渡圆角位置，设计时采用R15的大圆弧过渡结构，避免应力集中导致的扳体断裂，同时对整体做调质热处理，硬度控制在HRC40-45区间，保证钳口部位耐磨、柄部具备足够的韧性，承受过载力矩时不会出现脆性断裂。蜗杆调节结构的两侧做限位挡边，防止调节过程中活动钳口从导轨中脱出，

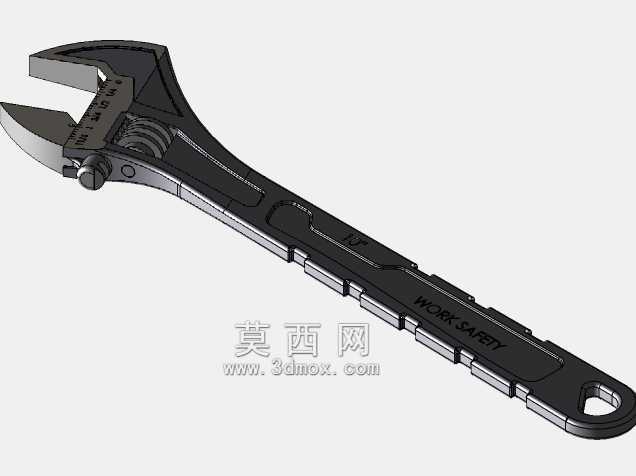

　　蜗杆的旋钮部位做滚花处理，即使手上沾有油污也可以轻松转动调节开口尺寸。实际使用中，这类扳手的夹持力矩需要匹配手柄长度的力臂设计，10寸规格的额定承受力矩不小于180N·m，完全满足常规紧固件的拧紧力矩要求，针对需要大扭矩的紧固件作业场景，不建议在手柄处额外加接延长套管，避免超出扳体的强度极限造成结构损坏。从建模细节来看，整个模型完整还原了活动扳手的所有装配关系，包括扳体、活动钳口、蜗杆、蜗杆销这几个核心零件的配合间隙，表面的防滑纹理、品牌标识刻印、钳口齿纹都做了精细化还原，可用于工具类产品的结构展示、装配教学、虚拟运维场景的素材搭建，也可以作为手动工具结构设计的参考案例，帮助设计人员理解可调夹持类工具的啮合原理、力矩传递路径与结构强度优化思路。
