自行车车架载荷应力有限元分析模型

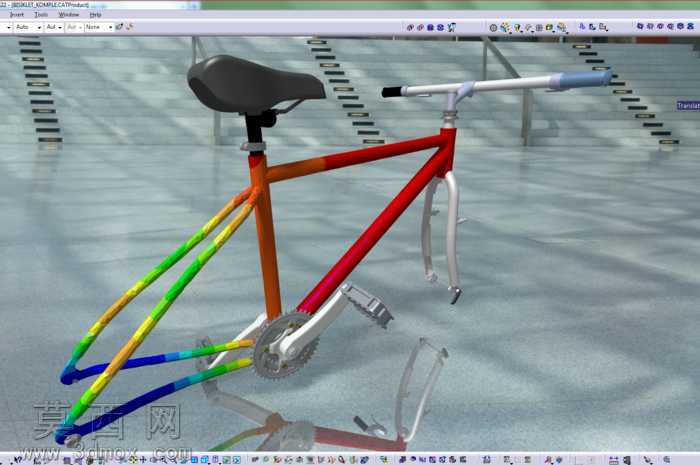

本作品为自行车车架载荷应力有限元分析三维模型，建模阶段严格参照民用通勤自行车的真实尺寸比例搭建车架几何结构，完整还原了上管、下管、立管、后上叉、后下叉、头管、中轴安装位等核心车架部件的衔接关系，同时配套搭建了车把、鞍座、曲柄牙盘、前叉等附属结构作为载荷施加的参照载体，确保几何模型与实际产品的结构一致性，为后续仿真分析提供精准的几何基础。材质设置环节根据自行车各部件的实际用材匹配对应物理参数，车架主体采用常用的铬钼钢材质参数，赋予其准确的弹性模量、泊松比、密度等力学属性，车把、鞍座、曲柄等部件也分别匹配铝合金、橡塑、钢材等对应材质参数，保证仿真计算时材料属性的真实性。有限元分析前处理阶段，对模型进行合理的网格划分，在车架管料衔接的应力集中区域进行网格加密处理，平衡计算精度与运算效率；根据自行车实际使用场景施加载荷与约束，在鞍座位置施加垂直向下的人体坐姿载荷，在中轴位置施加骑行踩踏时的交变载荷，在头管位置模拟车把操控的受力，同时对前叉轮轴安装位、后轮轴安装位施加固定约束，还原真实骑行时的受力边界条件。求解计算后通过云图直观展示应力分布结果，不同色彩对应不同区间的应力数值，可清晰观测到车架后下叉、立管与下管衔接处等位置的应力集中情况，后叉部位从蓝到绿再到黄、红的色彩渐变直观呈现了应力从低到高的分布规律，能够为车架结构优化、壁厚调整、材料选型提供直观的数据参考，帮助设计者识别结构薄弱区域，在保证车架强度安全的前提下实现轻量化设计，整个模型完整呈现了从几何建模、材质赋予、前处理设置到结果后处理的完整有限元分析流程，仿真结果贴合实际受力逻辑，具备较高的工程参考价值。
