直径500mm辐条式自行车轮三维设计

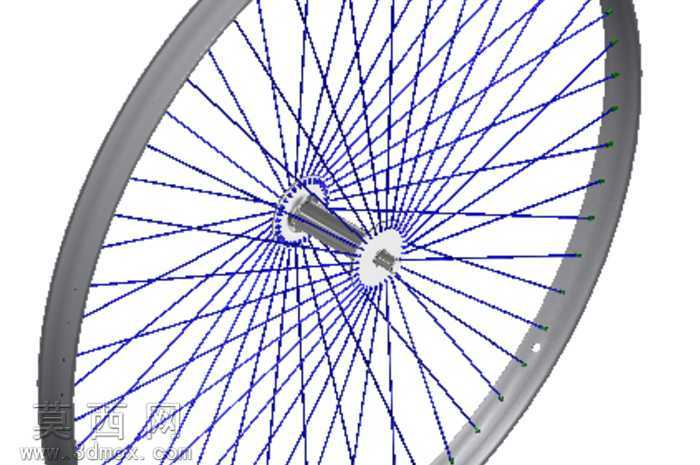

本作品为辐条式自行车轮子的三维建模成果，整体轮径设定为500mm，建模过程严格遵循自行车轮的真实结构比例，在三维软件中依次完成花鼓、辐条、轮圈三大核心部件的参数化构建。建模初期先确定花鼓的轴心定位，以轴心为基准搭建花鼓的轴身、法兰盘结构，精准还原法兰盘上的辐条孔位分布，保证每个孔位的角度、间距与真实轮组的编圈逻辑匹配。辐条部分采用交叉编法的结构设计，每根辐条从花鼓法兰盘对应孔位延伸至轮圈的辐条帽安装位，通过三维软件的曲线拟合功能还原辐条的张紧后自然走向，避免出现结构干涉或角度偏差，同时区分出直拉段与交叉段的形态差异，还原真实辐条的细长金属质感。轮圈部分采用等截面环形建模，还原常规自行车圈的凹槽型截面结构，预留出辐条帽的安装孔位以及外胎安装的卡槽结构，保证轮圈的圆度与同轴度符合设计要求。材质渲染阶段，为轮圈赋予哑光银灰色金属材质，模拟铝合金车圈的表面质感，为辐条赋予高反光的镀铬金属材质，还原钢制辐条的亮面金属特性，花鼓部分则做了分材质处理，轴身采用磨砂金属质感，轴心部分做亮面金属处理，区分不同部件的材质差异。结构设计上充分考虑轮组的受力逻辑，辐条的排布方式能够均匀分散骑行过程中轮圈承受的载荷，从花鼓向轮圈形成稳定的支撑结构，轮圈的截面造型兼顾了结构强度与轻量化需求，整体模型无破面、无多余几何特征，各部件的装配关系完全还原真实自行车轮的组装逻辑，可用于自行车结构展示、骑行装备设计参考、相关教学演示场景。建模过程中对辐条的数量、交叉角度都做了精准校准，保证轮组转动时的动平衡结构逻辑合理，没有出现结构错位或者比例失调的问题，渲染效果清晰展现了轮组的内部结构与外部形态，能够直观呈现辐条轮的编圈结构与各部件的配合关系。
