托尔西翁式手持扭矩紧固工具结构设计

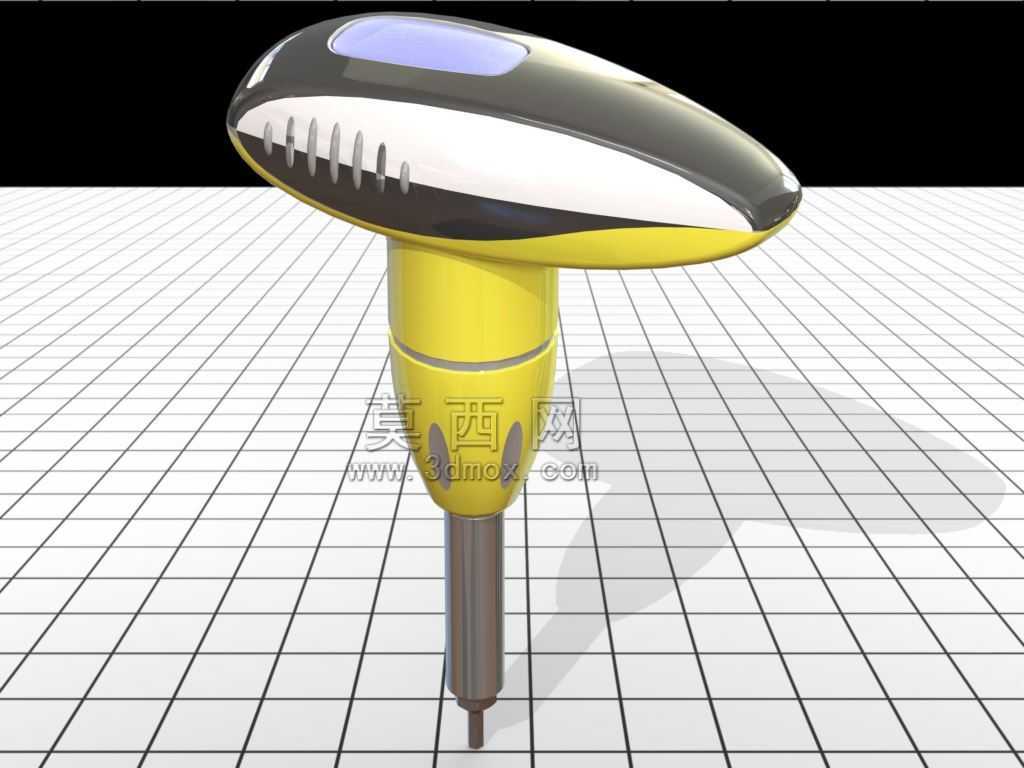

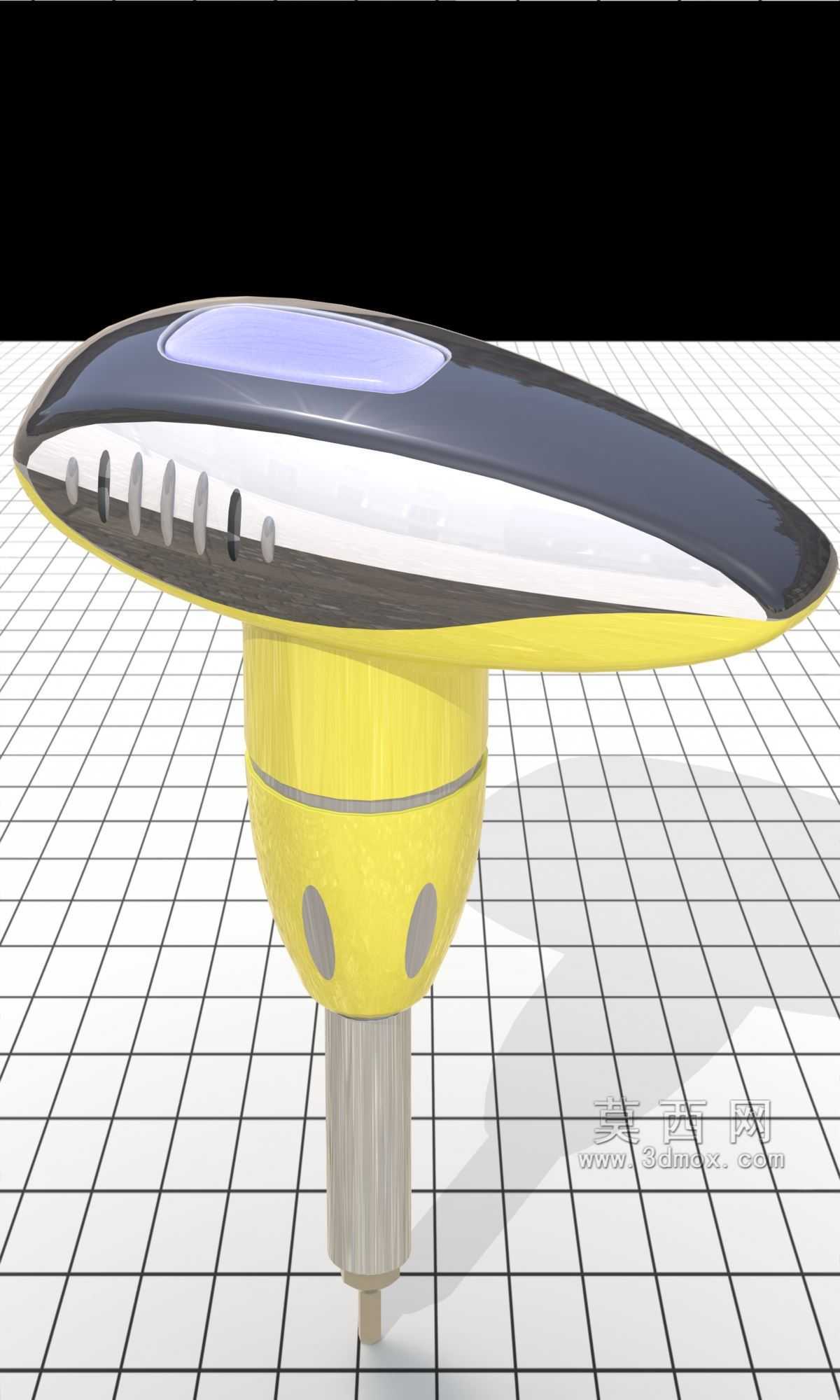

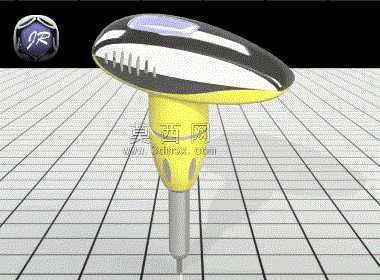

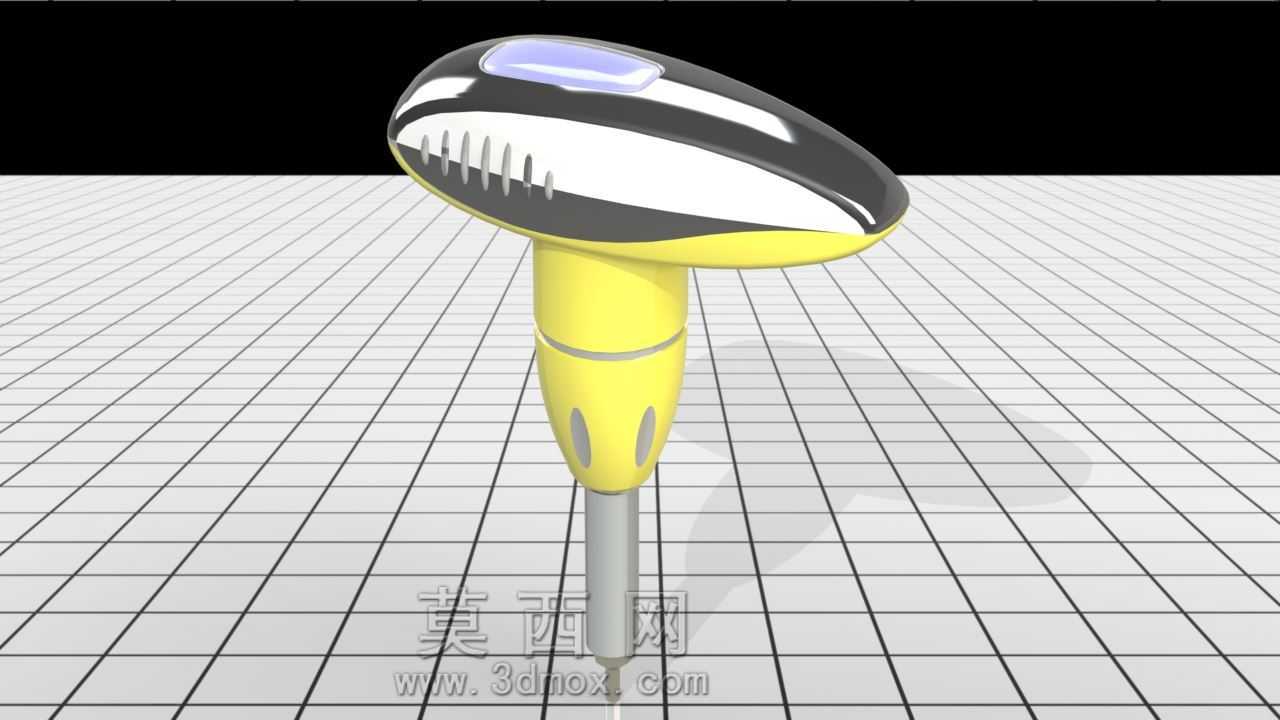

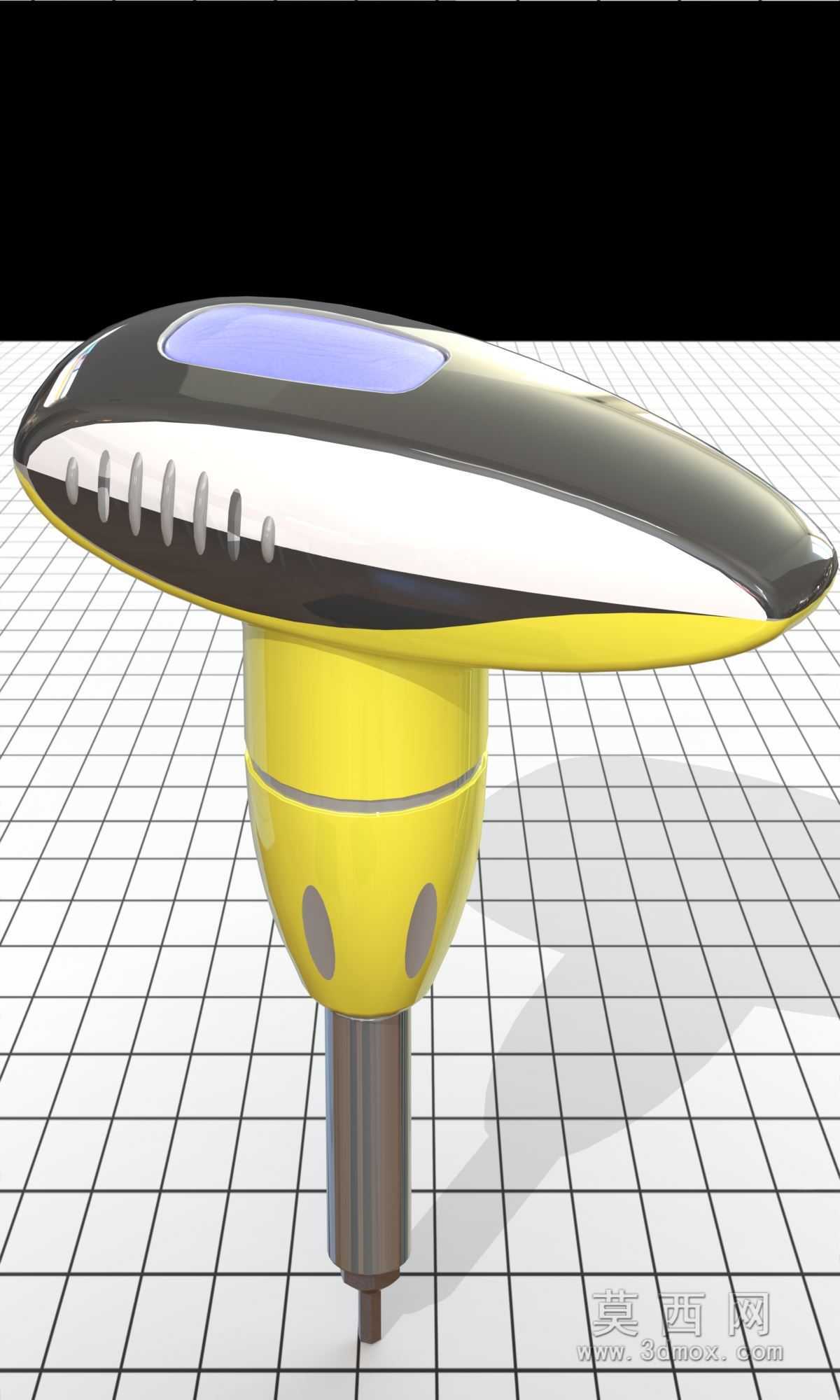

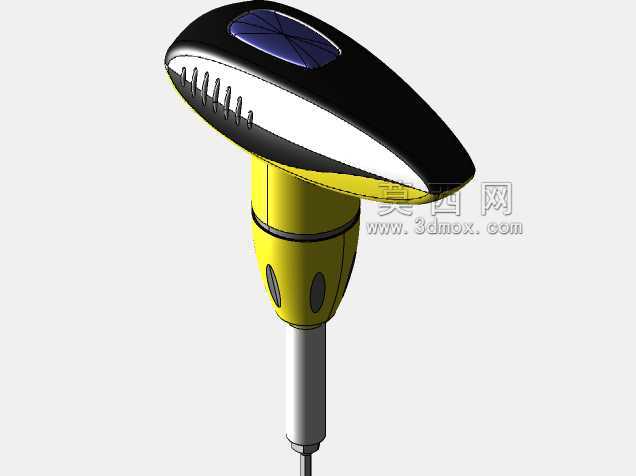

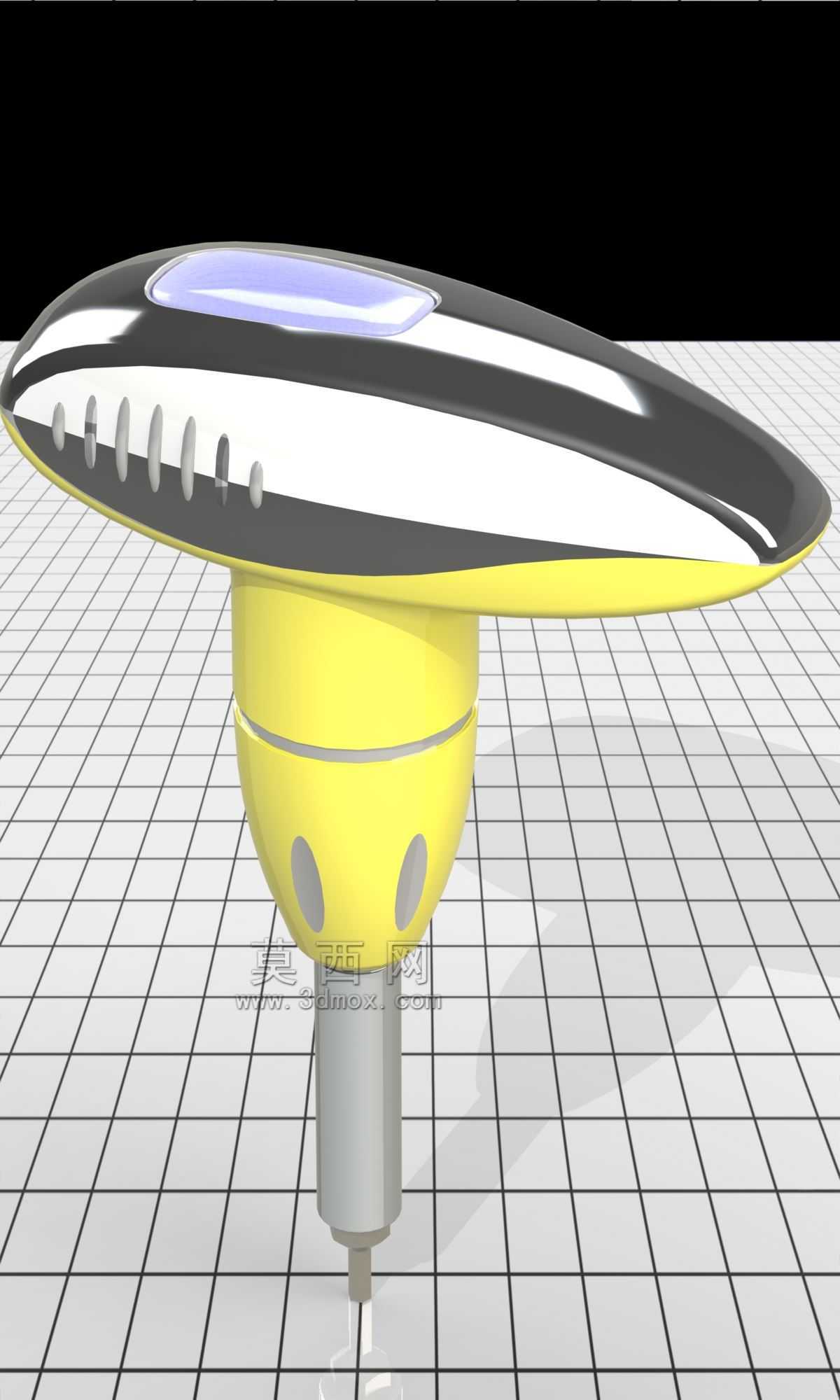

　　在汽车零部件装配、精密机电组装、航空航天紧固件锁付这类对拧紧力矩有严格公差要求的作业场景里，手动扭矩扳手是一线装配工位无法被完全替代的工具——不同于气动、电动定扭工具的大体积与气源、电源依赖，手持扭矩扳手可以深入狭窄装配空间，完成小规格紧固件的精准力矩施加，避免紧固件过拧断裂、预紧力不足松脱的常见装配问题。这款T型握持结构的扭矩扳手，在设计阶段就优先考虑了长时间手持作业的操作疲劳问题，没有采用传统直柄式的长杆结构，而是将握持区域设置在施力杆的垂直顶端，握持面做了贴合掌心弧度的曲面造型，表面增加了防滑的凹凸肋条结构，作业时掌心可以完全贴合握柄顶面，手指自然环绕握柄柱段，施力时手腕不需要额外偏转角度，就能垂直向下施加稳定力矩，

　　相比传统直柄扳手，长时间重复作业的腕部负荷能降低四成左右。握柄顶端的透明视窗区域，是扭矩值的刻度显示位，设计时将视窗设置在握持面的斜上方，作业过程中操作人员不需要刻意调整手腕角度，就能直接读取当前设定的扭矩阈值，当施加力矩达到设定值时，内置的棘轮跳脱机构会发出清晰的触感反馈与声响，提示操作人员停止施力，避免力矩过载。整个扳手的施力杆采用分段式结构，上部与握柄连接的柱段做了等直径设计，表面预留的凹槽结构既可以降低整体重量，也能作为握姿定位的触感标识，操作人员不需要目视就能快速确认握持位置；下部的金属工作段采用高碳钢材质，表面做防锈处理，工作端可以适配标准规格的套筒接头，能够覆盖常规M3到M12规格紧固件的拧紧作业需求。从安装边界来看，

　　这款扳手的整体垂直高度控制在180毫米左右，握柄的横向最大宽度为120毫米，工作段金属杆直径为10毫米，在狭窄的设备内腔、电控柜接线端子排、发动机周边管路支架这类操作空间受限的工位，只要预留直径15毫米的操作通道，就能完成套筒的对接与拧紧作业，不会和周边零部件发生结构干涉。设计过程中针对跳脱机构的触发精度做了反复调校，扭矩调节范围覆盖2N·m到20N·m的常用小力矩区间，精度误差控制在±4%以内，完全满足普通工业装配的力矩精度要求，握柄内部的力矩调节结构采用螺纹副配合弹簧预紧的方式，转动握柄下段就能调整预紧弹簧的压缩量，从而改变跳脱机构的触发力矩阈值，调节过程中刻度视窗的数值会同步变化，调节阻尼设置适中，

　　不会因为作业过程中的轻微震动导致设定力矩发生偏移。握柄的外壳采用工程塑料注塑成型，表面做了双色注塑的防滑处理，黄色的握持区域采用软胶材质，和手部接触时的摩擦力更大，即使手上沾有少量装配用的润滑油，也不会出现打滑脱手的问题；上部的黑亮区域为硬塑料材质，抗冲击性能更好，即使不慎从工位台掉落，也不会出现外壳开裂的问题。在实际产线应用中，这类T型扭矩扳手常被布置在电子产品组装线、自行车整车装配工位、小型家电总装线上，用来完成对预紧力有明确要求的紧固件锁付，相比传统的预置式直柄扭矩扳手，它的握持重心更靠近施力点，操作时的力臂控制更稳定，新手操作人员经过简单培训就能掌握施力技巧，不容易出现力矩超差的问题。建模过程中对各个配合零件的公差做了合理预留，塑料外壳和内部金属骨架的配合间隙控制在0.1毫米，既方便生产阶段的装配，也不会因为使用过程中的温度变化出现外壳松动的问题，工作段金属杆和内部棘轮机构的配合采用标准的四方驱动接口，和市售的常规通用套筒完全兼容，后期更换易损件也不需要定制特殊配件，能够降低工具的全生命周期使用成本。
