锚定冲头式薄板非线性折弯结构设计

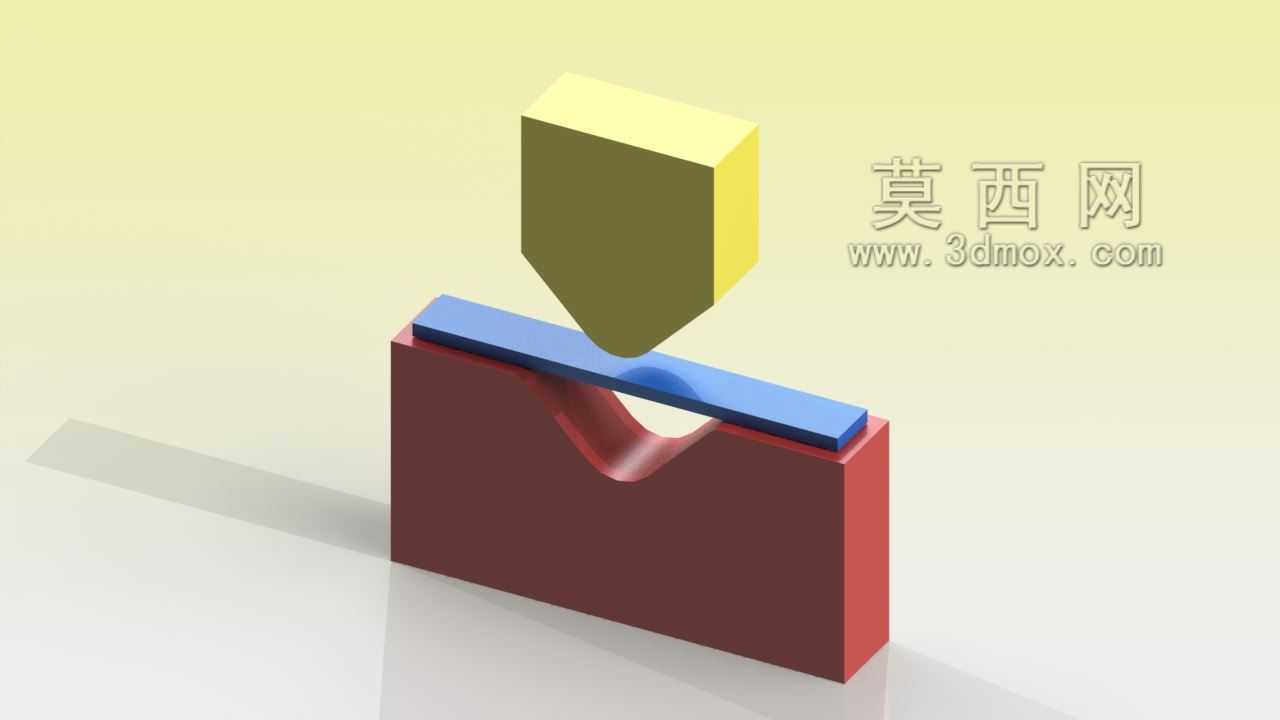

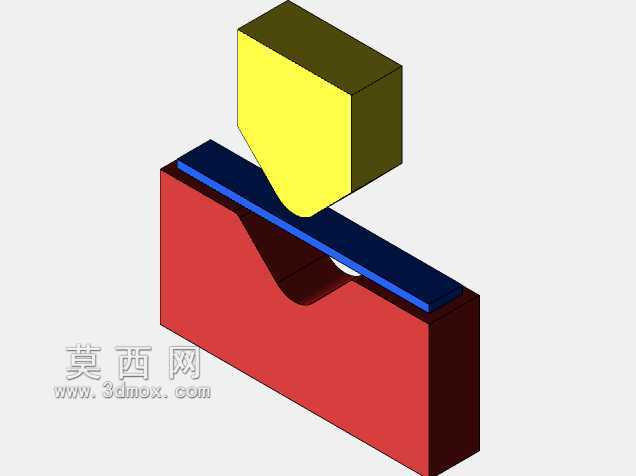

　　在薄板冲压成型的实际生产场景里，这类锚定冲头折弯结构的应用覆盖了从消费电子金属外壳、家电钣金构件到汽车覆盖件小曲率折弯段的多类加工需求，和常规自由折弯、压底折弯的逻辑不同，这套结构的核心是通过冲头尖端与模具表面之间施加的局部高压应力，让板材弯曲区域的材料发生可控的塑性流动，而非单纯依靠弯矩让材料外层受拉断裂、内层受压起皱。很多一线结构设计人员在处理0.5mm到25mm厚度区间的薄板折弯时，经常会遇到折弯半径过小导致外层纤维拉裂、回弹量难以控制的问题，这套结构的设计思路刚好针对性解决这类痛点：冲头的端部轮廓不是常规的圆弧过渡，而是做了适配材料流动的渐收型面，在冲头下行接触板材的初始阶段，先对弯曲变形区的材料施加周向压应力，

　　抵消后续弯曲过程中外层纤维的拉应力峰值，从应力分布层面降低材料开裂的风险。从实际成型的边界条件来看，这套结构适配的板材最小弯曲半径可以做到远小于常规折弯的经验值，针对延伸率26%左右的常用冷轧板材，折弯内半径可以做到4.39mm左右而不出现外层纤维裂纹，这在传统折弯工艺里需要更大的折弯半径或者增加退火工序才能实现，直接省去了前道预处理的成本与工序周期。在模具安装的尺寸边界上，这套折弯结构的冲头装夹段适配常规压力机的滑块模柄接口，下模的安装槽尺寸符合标准模架的开档要求，不需要对现有冲压设备做额外改造就能直接换装，对于中小批量多品种的钣金加工车间来说，不需要新增专用设备就能实现小半径折弯的稳定生产。从材料变形的控制逻辑来说，非线性2D简化分析的思路在这套结构的设计验证阶段起到了关键作用，很多设计人员在做折弯仿真时习惯用线性简化的算法，往往会忽略弯曲区域局部压应力带来的材料硬化与流动变化，导致仿真出来的回弹量、开裂风险和实际试模结果偏差很大，而这套结构在设计阶段就把材料的非线性硬化特性、接触界面的摩擦系数、冲头下行的速度梯度都纳入了分析范畴，仿真得到的成型力、回弹量和实际试模数据的偏差可以控制在5%以内，大幅减少了试模修模的次数。在实际生产的用途层面，这套结构不仅能完成常规的V型折弯，还能针对带局部凸起、异形缺口的钣金件做折弯成型，因为冲头的锚定结构可以在折弯过程中固定板材的非变形区，避免折弯过程中板材发生滑移导致的尺寸超差，

　　很多做精密钣金的工厂在处理带定位孔的折弯件时，经常会遇到孔位偏移的问题，这套结构的压料力可以根据板材厚度做无级调整，在折弯初始阶段就把非变形区的板材牢牢压实在下模表面，折弯全程板材都不会发生横向滑移，成型后的孔位位置度可以控制在0.1mm以内，完全满足精密钣金的装配要求。从结构设计的细节来看，下模的V型开口尺寸不是固定值，而是根据不同板材厚度、不同折弯半径做了系列化的适配，开口处做了微小的圆角过渡，避免板材在折弯过程中被下模棱边压出压痕，影响构件的表面质量，冲头的表面做了渗氮处理，表面硬度可以达到HRC60以上，长期冲压过程中不会出现拉毛、磨损的问题，延长了模具的使用寿命。很多设计人员在初次接触这类锚定折弯结构时，

　　会误以为局部高压应力会导致板材内层出现起皱缺陷，实际上在设计阶段就通过冲头与下模的间隙控制，让弯曲区域的材料压应力始终控制在材料的屈服强度与强度极限之间，既可以让材料发生充分的塑性流动抵消拉应力，又不会因为压应力过大导致材料失稳起皱，间隙值的选取是根据板材厚度、材料延伸率做匹配的，针对常用的冷轧钢板、铝板、不锈钢板都有对应的间隙参数表，不需要设计人员反复调试。在设备适配性上，这套结构不需要大吨位的压力机，因为成型力是局部施加在弯曲变形区，而非整个板材接触面，相同厚度板材的折弯成型力比常规压底折弯要小30%左右，小吨位的普通冲床甚至伺服折弯机都能满足成型压力要求，对于设备吨位不足的小型加工车间来说非常友好。从成型后的构件性能来看，经过这种锚定折弯工艺加工的构件，弯曲区域的材料硬化分布更均匀，不会出现常规折弯中外层材料过度硬化导致的脆性断裂风险，构件的疲劳强度比常规折弯件高15%左右，在承受交变载荷的钣金构件应用场景里，比如设备的支撑支架、传动构件的钣金护罩，这种工艺加工的构件使用寿命更长，不会在折弯区域出现疲劳开裂的问题。
