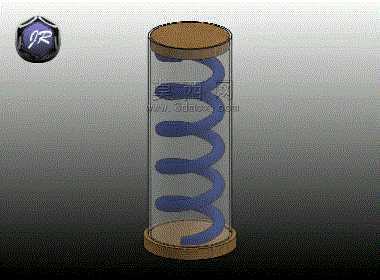

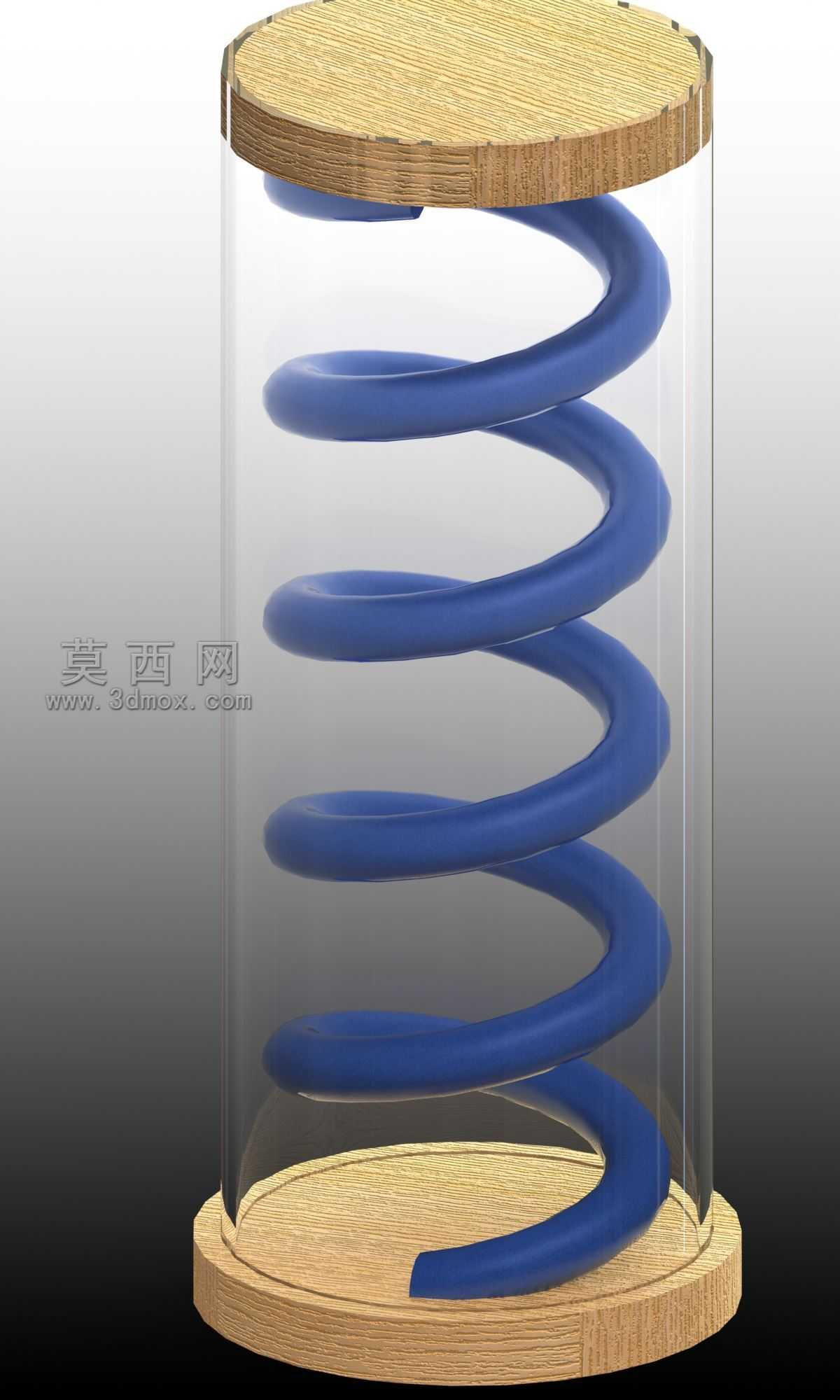

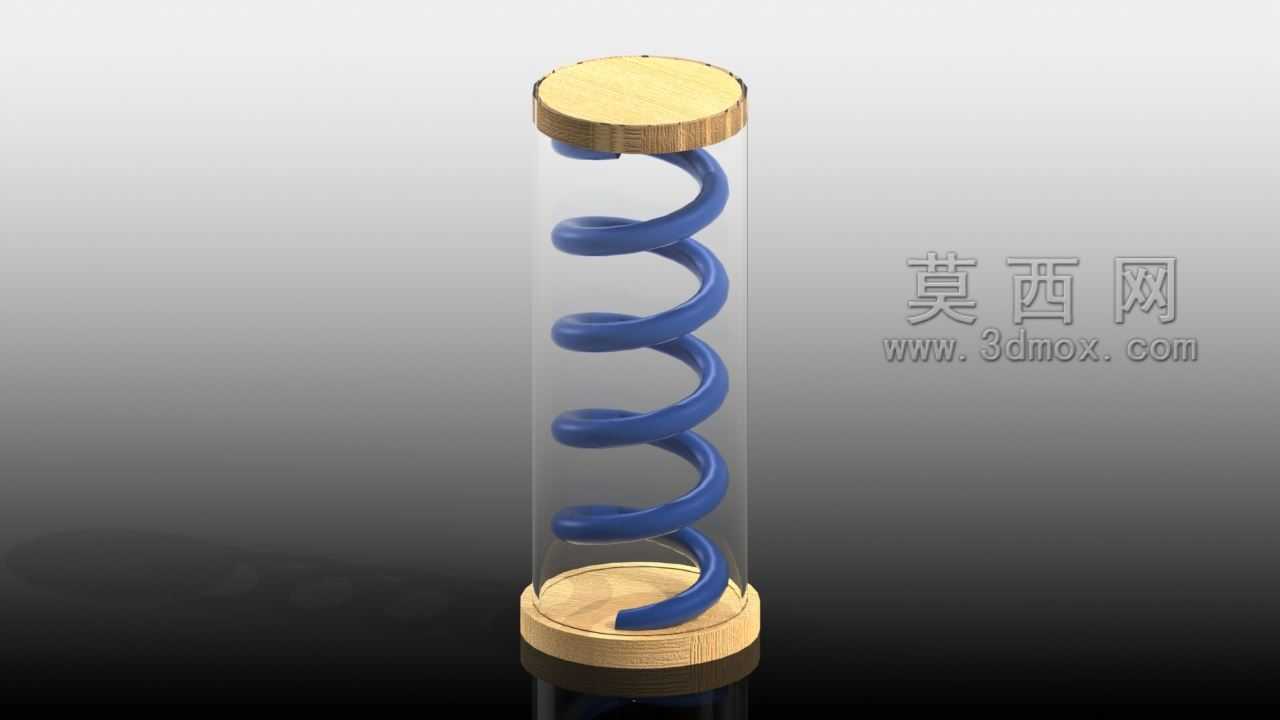

透明套筒内置蓝色螺旋轨道滚珠玩具结构

　　该结构核心为封闭筒状空间内的连续螺旋导向轨道，整体采用上下对称的木质端盖作为支撑基座，端盖边缘做圆角过渡处理，避免装配及使用过程中出现锐边划伤风险，端盖中心预留定位沉台，与透明外筒的内壁采用过盈配合实现密封固定，无需额外粘接剂即可保证筒身结构的连接稳定性，同时方便后期拆解维护内部轨道组件。透明外筒选用高透光亚克力材质，壁厚控制在2mm，既保证足够的抗冲击强度，避免日常使用中摔落碎裂，又能完整呈现内部滚珠沿螺旋轨道运动的全过程，适配儿童益智玩具、桌面解压摆件、科普展示教具等多场景使用需求。内部蓝色螺旋轨道采用等螺距设计，螺旋升角经过反复校核，控制在12度到15度区间内，

　　保证标准直径10mm的钢珠或玻璃滚珠能够依靠自身重力沿轨道匀速下滑，不会出现卡顿或者速度过快冲出轨道的问题，轨道截面采用半圆凹槽结构，凹槽半径比滚珠半径大0.2mm，既给滚珠预留足够的滚动间隙，又能限制滚珠的径向窜动，避免运动过程中出现脱轨情况。螺旋轨道的上下两端分别与上下木质端盖的中心位置对接，下端对接位置设置微小的缓冲坡面，当滚珠滑动到底端时能够平缓减速，不会产生刚性碰撞发出异响，上端对接位置预留滚珠投放口，投放口边缘做倒角处理，方便使用者快速将滚珠放入轨道起始位置。设计过程中优先考虑结构的装配工艺性，所有零部件均采用可拆分设计，透明外筒与木质端盖的配合公差选用H7/p6的过盈配合，装配时仅需借助小型压力机即可完成压装，

　　无需复杂的工装夹具，适合小批量量产加工。螺旋轨道采用硬质塑料一体注塑成型，轨道表面粗糙度控制在Ra1.6以下，减少滚珠滚动过程中的摩擦阻力，延长轨道的使用寿命，轨道与中心虚拟轴线的同轴度公差控制在0.5mm以内，保证螺旋轨道每一圈与透明外筒内壁的间隙均匀，不会出现轨道蹭到筒壁的情况。整体结构的外形尺寸控制为直径60mm，高度180mm，属于小型桌面级尺寸，既不会占用过多摆放空间，又能保证螺旋轨道有足够的圈数，让滚珠的下滑过程维持在3到5秒，具备足够的观赏趣味性。安装边界方面，下端木质端盖的底面做平面度处理，平面度公差不超过0.1mm，保证放置在水平桌面时不会出现晃动，端盖底部可根据使用需求粘贴防滑硅胶垫，进一步提升放置稳定性，

　　适配木质桌面、玻璃台面、金属展示架等多种摆放基面。从实际使用场景来看，该结构除了作为儿童益智玩具帮助儿童认知重力、螺旋运动的基础物理原理之外，还可以作为文创摆件放置在办公桌面，通过滚珠的循环滑动缓解工作压力，也可作为中小学物理课堂的演示教具，直观展示重力势能与动能的转换过程。结构设计过程中规避了细小易脱落的零部件，所有连接位置均做防松处理，避免低龄儿童使用时出现零件误食的风险，所有外露边缘均做倒钝处理，符合玩具类产品的安全设计规范。螺旋轨道的螺距可根据实际使用需求做参数化调整，如果需要延长滚珠的滑动时长，可在总高度不变的情况下适当减小螺距，增加螺旋圈数，如果需要加快滑动速度，则可适当增大螺距，调整螺旋升角，不同参数的调整仅需修改三维模型中的螺旋线参数即可快速生成对应的结构模型，无需重新设计整体框架，具备较好的设计延展性。透明外筒的材质也可根据使用场景替换，若用于科普展示场景可更换为钢化玻璃材质，提升耐磨性能和通透度，若用于低成本玩具场景则可更换为透明PET材质，进一步降低生产成本。上下木质端盖可根据外观需求做不同的表面处理，比如打磨后涂刷木蜡油保留原木纹理，或者喷涂彩色油漆适配不同的文创设计风格，端盖表面也可预留激光雕刻位置，用于印制标识或者图案，满足个性化定制需求。
