双头偏置套筒扳手结构设计

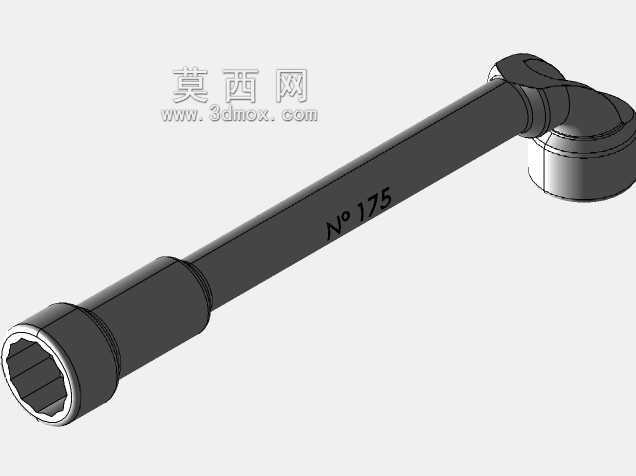

　　在设备维保、装配作业场景中，受限空间的紧固件操作一直是一线作业的痛点，常规直柄扳手无法伸入偏置的安装位，开口扳手又无法提供足够的扭矩输出，双头偏置套筒扳手正是针对这类工况开发的手动紧固工具。这款扳手的杆身采用长直杆搭配端部弯折偏置的结构，弯折角度经过多轮工况验证，既能够避让安装位周边的凸起结构，又能保证作业时杆身不会与工件表面发生剐蹭干涉。两端的套筒头采用标准内六角型腔设计，可适配对应规格的外六角螺栓、螺母，杆身与套筒头的衔接处做了圆弧过渡强化，避免扭矩传递过程中出现应力集中导致的断裂问题。从实际使用场景来看，这类扳手广泛应用于汽车底盘维保、机电设备装配、管路安装等作业中，比如汽车底盘位置的螺栓安装，周边往往有车架、管线等结构遮挡，

　　直柄扳手无法垂直对准螺栓头，偏置的端头可以绕过遮挡结构，让套筒完全套合在紧固件上，长杆身的设计还能利用杠杆原理放大操作扭矩，不需要额外加接延长杆就能达到紧固件要求的预紧力。设计这款工具的三维结构时，首先要确定两端套筒的规格匹配性，不同作业场景对应的紧固件尺寸不同，套筒的内六方尺寸公差需要严格控制，既要保证能顺利套入螺栓头，又不能出现间隙过大导致的棱边磨损问题。杆身的直径设计需要兼顾强度与重量，直径过小会导致杆身刚性不足，施加较大扭矩时出现弯曲变形，直径过大则会增加工具整体重量，长时间手持作业容易产生疲劳。弯折段的曲率半径是设计的核心要点，曲率过小会导致弯折处的应力集中系数过高，反复承受扭矩载荷后容易出现疲劳断裂，

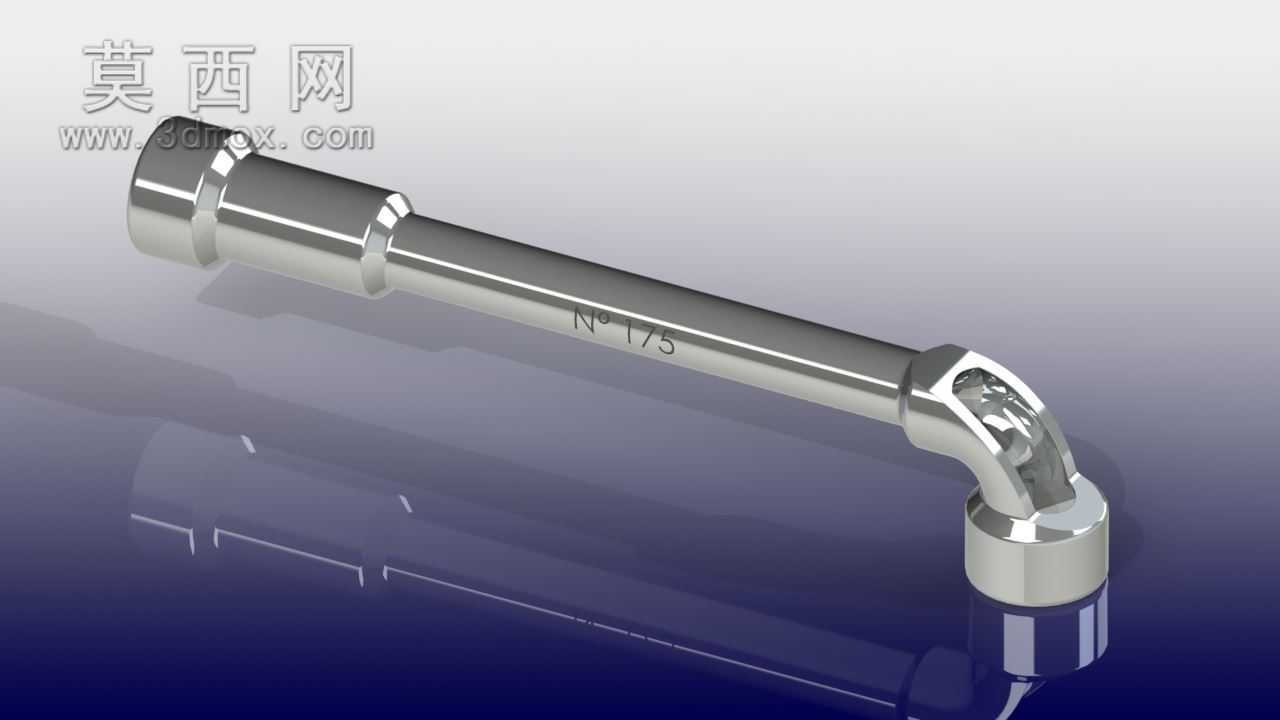

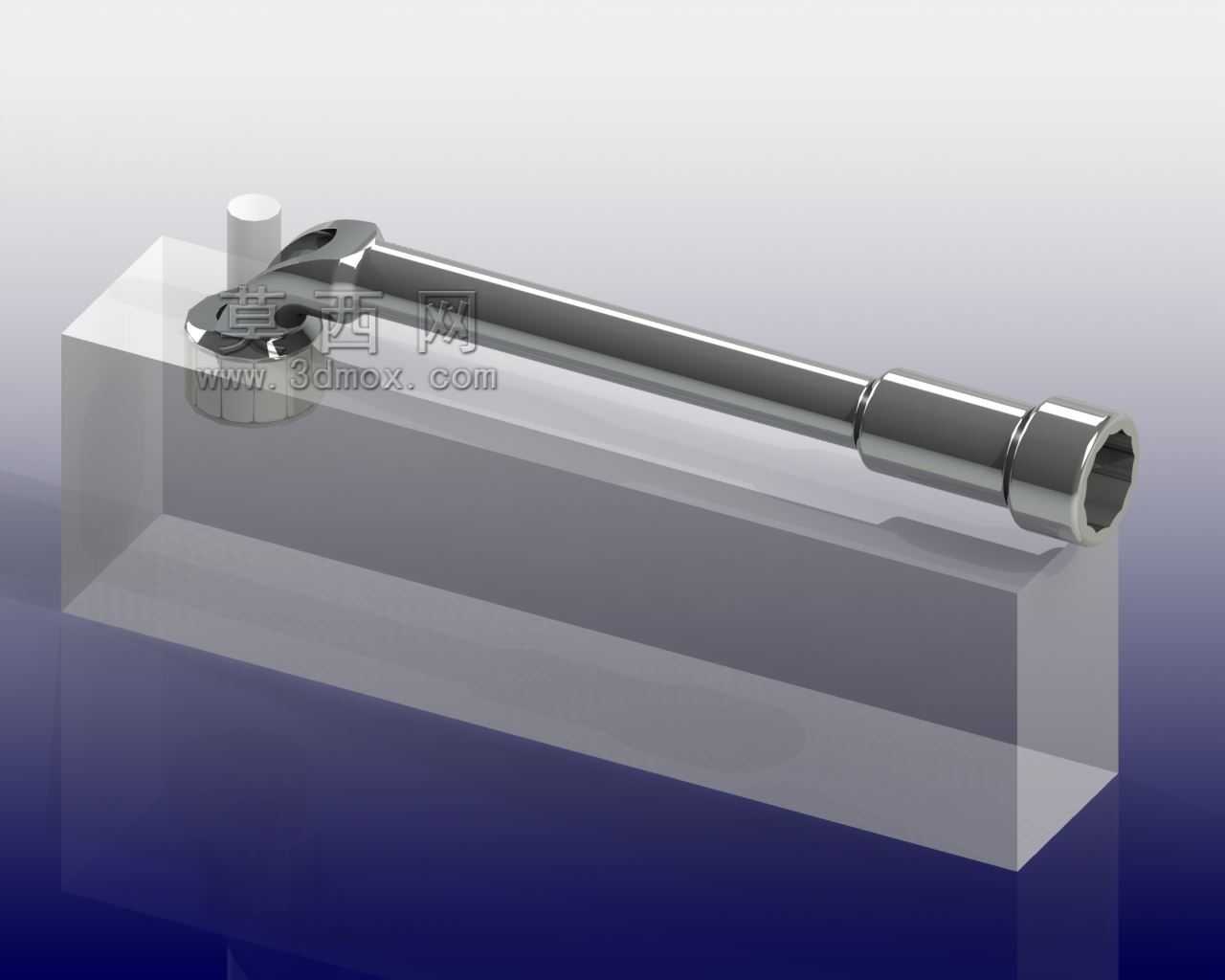

　　曲率过大则会增加端头的整体尺寸，无法伸入狭窄的安装间隙。表面处理方面，整体采用镀铬工艺，一方面是提升表面硬度与耐磨性能，避免长期使用后出现锈蚀，另一方面光滑的镀铬表面也方便清理作业时沾染的油污、铁屑。从安装边界来看，这款扳手的作业空间要求远低于常规直柄套筒扳手，偏置端头的横向占用尺寸仅比套筒外径大3mm左右，只要紧固件周边留有对应宽度的间隙，就能完成操作，不需要提前拆卸周边的遮挡部件，能够大幅缩减装配与维保的作业时长。杆身的长度设计也经过实际工况验证，既能够提供足够的力臂长度降低操作力度，又不会因为过长导致在狭小作业空间内无法转动杆身，作业时只需要小幅度转动杆身，

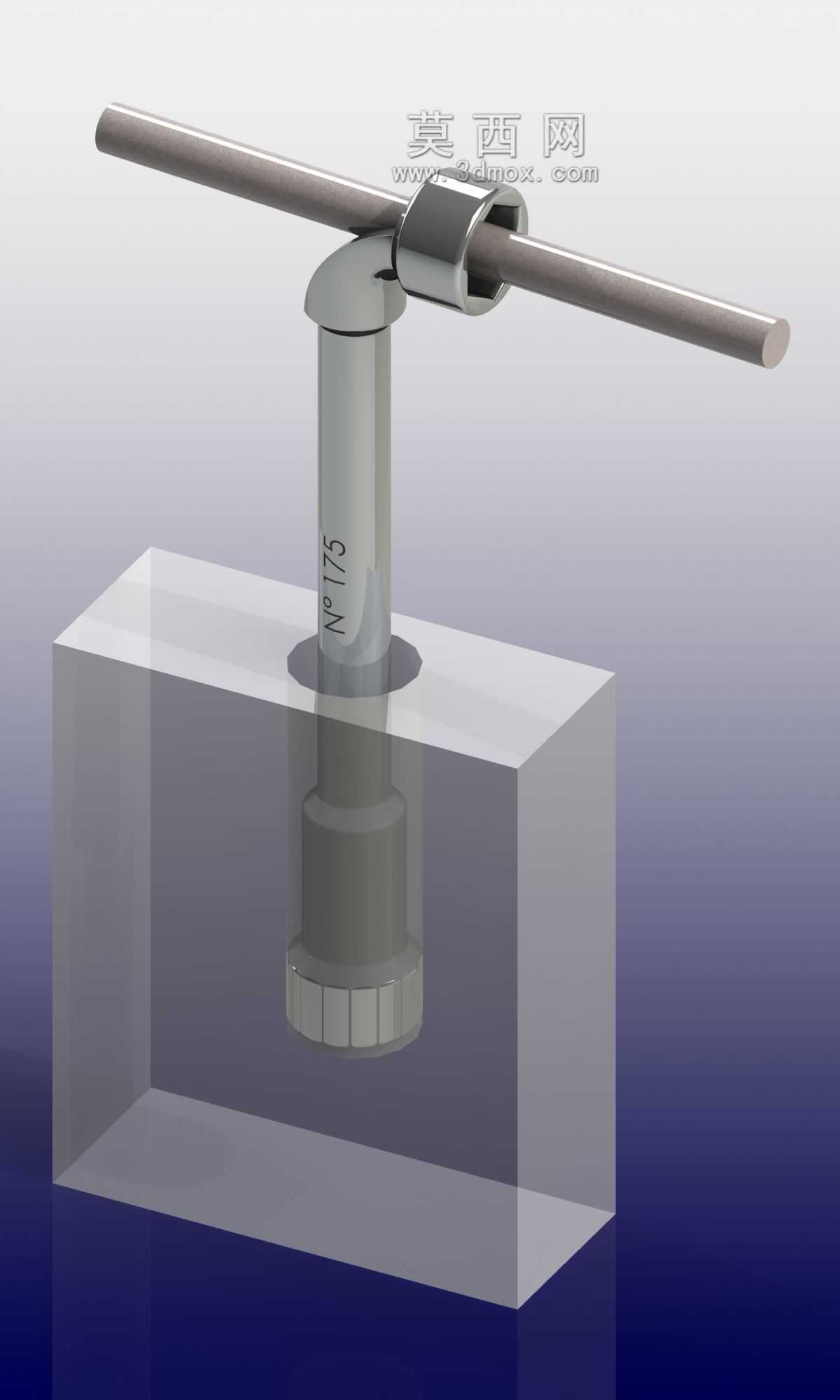

　　就能利用套筒的棘轮结构（部分款式内置）或者反复拔插套筒完成紧固件的旋紧或拆卸。在三维建模过程中，需要重点校验弯折处的结构强度，通过有限元分析模拟最大扭矩载荷下的应力分布，对应力集中的位置做圆角过渡处理，同时要保证两端套筒的同轴度偏差控制在允许范围内，避免套合螺栓时出现卡滞。杆身表面的防滑纹路设计也需要贴合人手的握持习惯，握持区域的滚花深度控制在合理范围，既能够增加握持摩擦力，又不会因为纹路过深硌手影响操作体验。这款工具的结构没有复杂的活动部件，整体可靠性高，不需要频繁维护，只要使用后及时清理表面油污，放置在干燥环境中就能长期保持稳定的使用性能，是一线装配、维保作业中不可或缺的常用手动工具。
