方形截面螺旋压缩弹簧结构设计

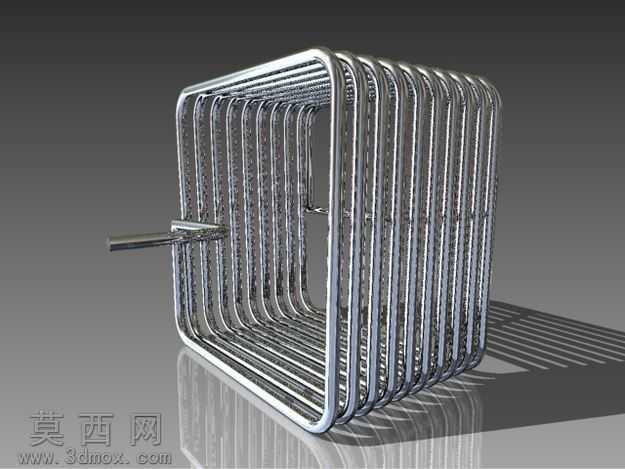

本作品为方形截面螺旋弹簧的三维参数化设计成果，建模阶段采用Autodesk Inventor软件完成全流程构建，核心建模逻辑依托3D草图扫描特征实现：首先绘制匹配方形轮廓的螺旋引导路径，精准控制螺旋圈数、节距、方形截面边长以及端部伸出直段的长度与角度参数，确保弹簧整体轮廓规整，每一圈簧丝的方形转角过渡平滑无畸变，避免常规圆形弹簧扫描路径适配方形截面时易出现的曲面扭曲、壁厚不均问题。材质配置上选用金属铬镀层材质，通过调整材质球的反射率、粗糙度与环境光遮蔽参数，还原金属弹簧表面光亮的镀铬质感，渲染阶段搭建影棚级光照环境，添加柔和的地面反射效果，清晰呈现簧丝的金属光泽与方形轮廓的硬朗棱边，让模型视觉效果贴近真实工业零件的实物状态。结构设计层面，该方形弹簧区别于常规圆形截面弹簧，方形的簧丝截面能够提供更大的接触面积，在同等安装空间下可承载更高的压缩载荷，端部伸出的直段为安装定位端，可直接嵌入设备对应的安装槽内，无需额外加装固定卡扣，适配雕刻机等需要紧凑安装空间、提供稳定复位弹力的工位场景。设计过程中重点校验了螺旋扫描的路径连续性，对每一圈簧丝的方形转角处做了微小圆角过渡处理，避免应力集中导致的簧丝断裂风险，同时通过参数化关联设计，可快速调整方形截面边长、弹簧整体外轮廓尺寸、螺旋圈数、节距等核心参数，快速生成不同规格的同类型方形弹簧模型，满足不同载荷、不同安装尺寸的使用需求，模型完成后通过几何诊断工具校验，确认无破面、无重叠面、无几何错误，可直接用于装配验证、工程图导出以及后续的3D打印样件制作。
