规模化粮库用塔式谷物烘干设备结构

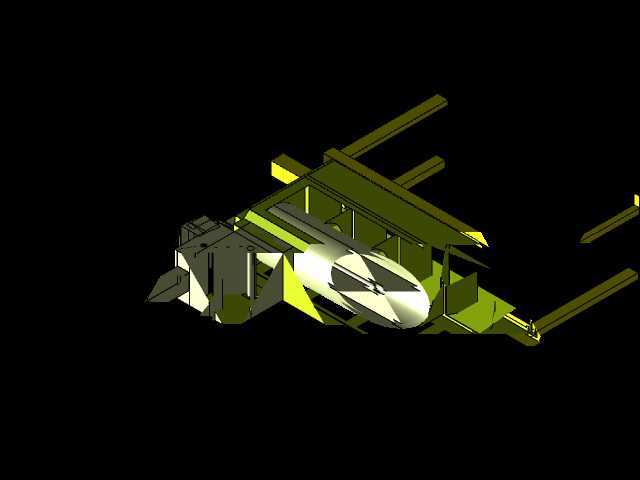

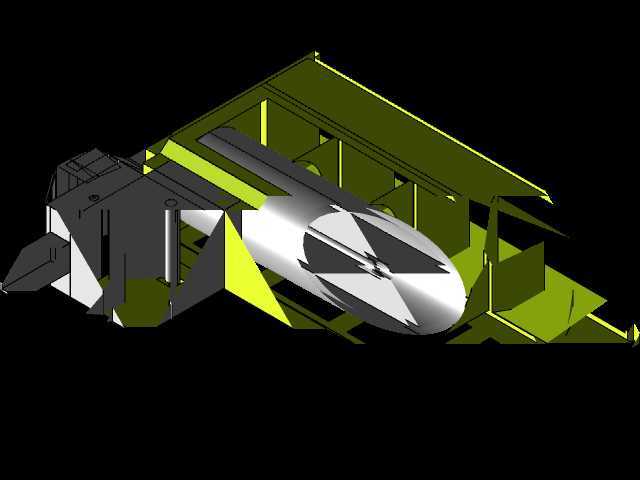

　　预热段利用烘干段排出的废余温对刚入塔的冷粮做梯度升温，减少颗粒因骤热产生的爆腰率，这一点对水稻类颖果作物尤为关键，直接关系到烘干后的整米率指标。顺逆流结合的烘干段设计，规避了单一顺流烘干后期热效率不足、单一逆流烘干粮层上部易过热的问题，热风从不同高度的进风通道送入粮层，与下落的谷物形成错流接触，每个烘干段之间设置的缓苏段，给谷物颗粒内部的水分向外迁移留出足够时间，避免表层过度干燥、内部水分无法析出导致的干燥不均，也能降低烘干过程的能耗损耗。冷却段采用环境风穿流设计，将烘干后温度在40-50摄氏度的粮温降至与环境温差不超过5摄氏度，避免热粮直接入仓引发的结露挂壁问题。塔体的外形采用矩形截面设计，相比圆形塔体更便于模块化加工与现场拼装，这套塔式谷物烘干设备的三维结构，核心面向规模化粮食收储节点、区域型粮油加工中心的产后粮处理场景，区别于小型农户用的移动式烘干单元，整体采用立式塔体布局，核心逻辑是通过重力自流配合穿流热风完成谷物降水，适配玉米、小麦、水稻等主流商品粮的批量干燥作业，单批次处理量级匹配千吨级粮库的日常周转需求，避免高水分粮堆存引发的发热霉变问题。从结构设计逻辑来看，塔体自上而下划分为储粮段、预热段、顺逆流烘干段、缓苏段、冷却段、排料段六个功能区间，各段的高度比例并非随意设定，而是结合不同粮种的降水速率、颗粒耐温特性做了参数化预留：储粮段的容积设计匹配前端提升设备的连续上料节奏，避免上料中断导致的热风短路；

　　侧壁的进、排风通道采用外凸式结构，既可以减少塔内有效储粮空间的占用，也能方便后期对风道内的积杂进行清理；塔体底部的排料机构采用叶轮式匀速排料结构，转速可根据粮种、初始水分、目标水分做无级调节，保证整塔粮层均匀下落，不会出现局部下料过快导致的烘干不达标问题。安装边界方面，整套设备的主塔体需要配套独立的承重基础，基础预留螺栓孔的位置与塔体底部的支撑立柱一一对应，基础平面度公差控制在千分之二以内，避免塔体安装后出现倾斜导致的粮流偏载；塔体一侧预留提升机的安装接口，上料提升机的出料口与塔体顶部储粮段的进料口采用软连接，抵消设备运行过程中的振动位移；热风炉的送风管道与塔体进风口的连接同样采用耐高温软连接，同时在送风段设置风量调节风阀，

　　可根据不同烘干阶段调整各层的送风量。设备的侧壁设置有多层检修人孔与粮温检测点安装位，人孔位置对应各烘干段、缓苏段的操作层，方便运维人员进入塔内清理堵料、更换破损的导流板；粮温检测点的预留位置深入粮层300毫米以上，可实时监测不同高度的粮层温度，避免局部温度过高灼伤粮粒。从实际使用场景来看，这套设备可直接对接粮库的卸粮坑、提升输送线、清理筛等前置设备，烘干完成的谷物可直接通过底部出料口接入输送设备送入仓房，整个过程可实现连续化作业，不需要人工翻倒粮层；针对北方冬季收粮时的高水分玉米工况，可通过调整排料转速、热风温度参数，将玉米水分从30%以上一次性降至安全存储水分，不需要多批次循环烘干，大幅提升高水分粮的处理效率。

　　结构设计上还考虑了不同粮种的适配性，比如针对油菜籽这类小颗粒、易破损的油料作物，可通过调整风道的通风孔尺寸、降低风道内风速，避免颗粒被风带出塔外；针对小麦这类表皮较薄的粮种，可适当降低热风温度、延长缓苏时间，减少小麦面筋值的损伤。塔体顶部设置有匀料机构，避免进料时粮堆在塔内形成锥形料面导致的风阻不均，匀料机构采用简单的重力翻板结构，不需要额外动力驱动，靠进料时的物料冲击力即可完成匀料动作，降低设备的故障点。排料段下方设置有出料斗，斗壁倾角不小于55度，保证流动性较差的潮粮也能顺利滑落，不会在斗壁处积料发霉；排风段的出风口设置有防尘网，可拦截烘干过程中带出的轻杂，减少粉尘对外界环境的影响，同时也方便定期清理积杂，避免风道堵塞。整套结构的受力框架采用型钢焊接成型，外部护板采用镀锌板材，可适应户外露天安装的耐候需求，不需要额外搭建厂房遮蔽，降低粮库的配套建设成本；框架的节点位置做了加强筋处理，可承受满粮状态下的整体载荷，同时抵消设备运行过程中排料机构、风机带来的振动载荷，避免长期运行出现焊缝开裂的问题。
