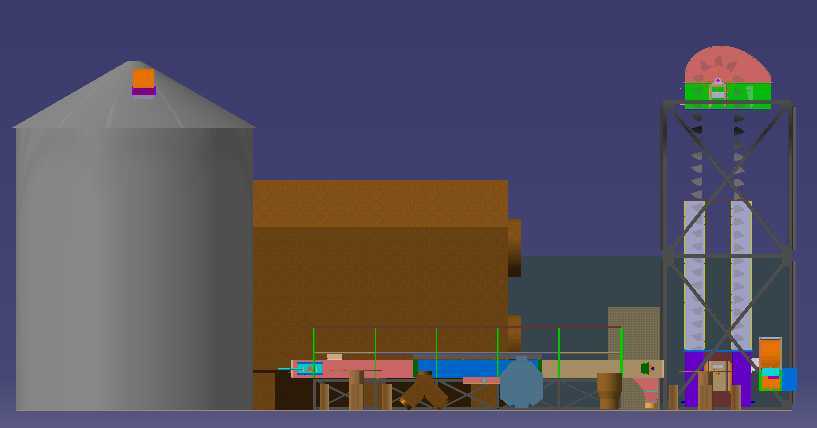

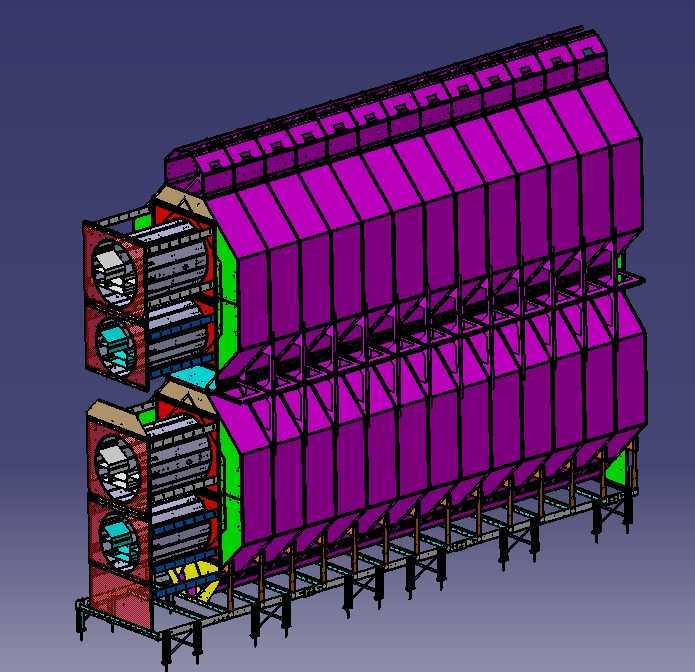

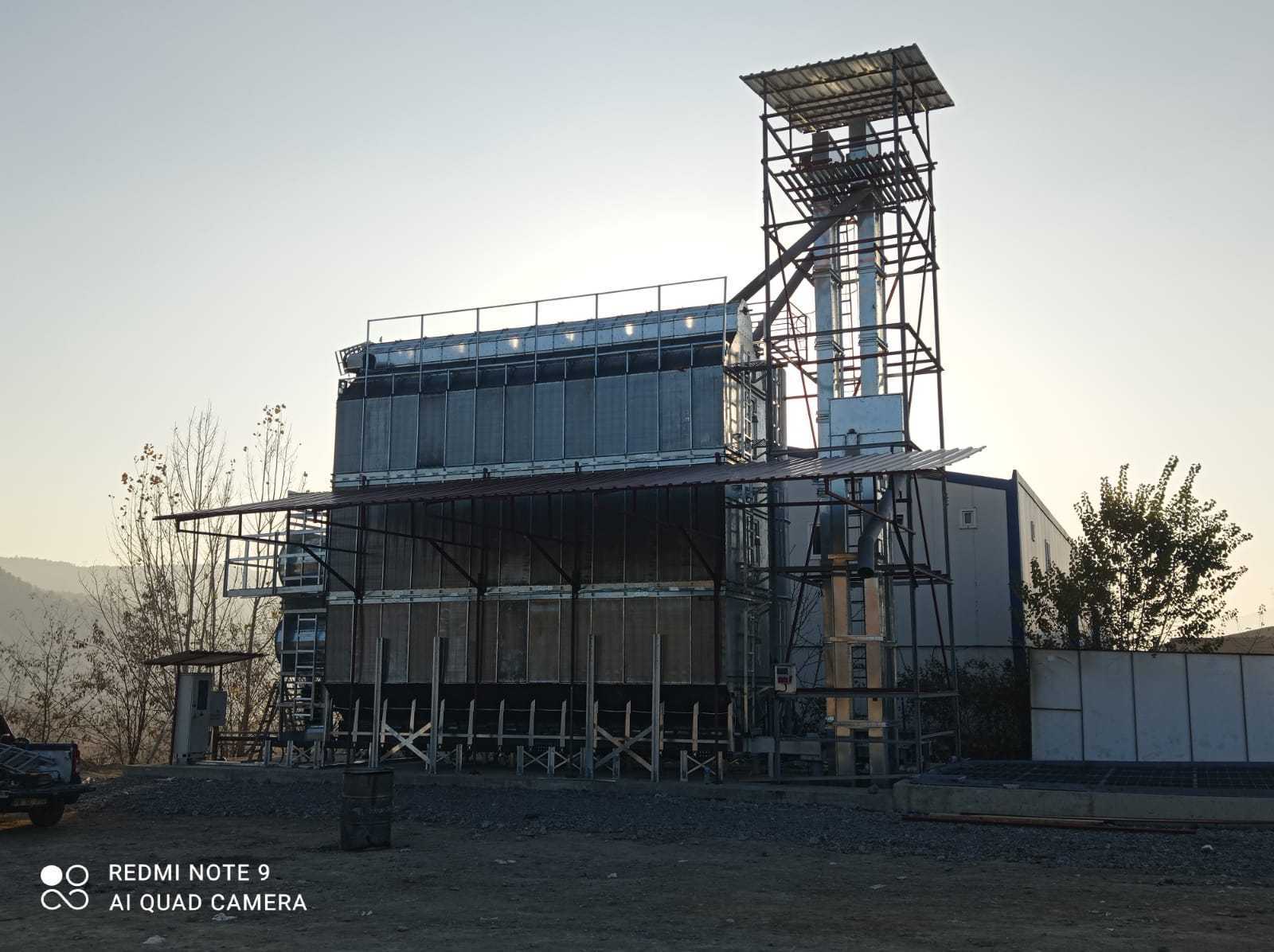

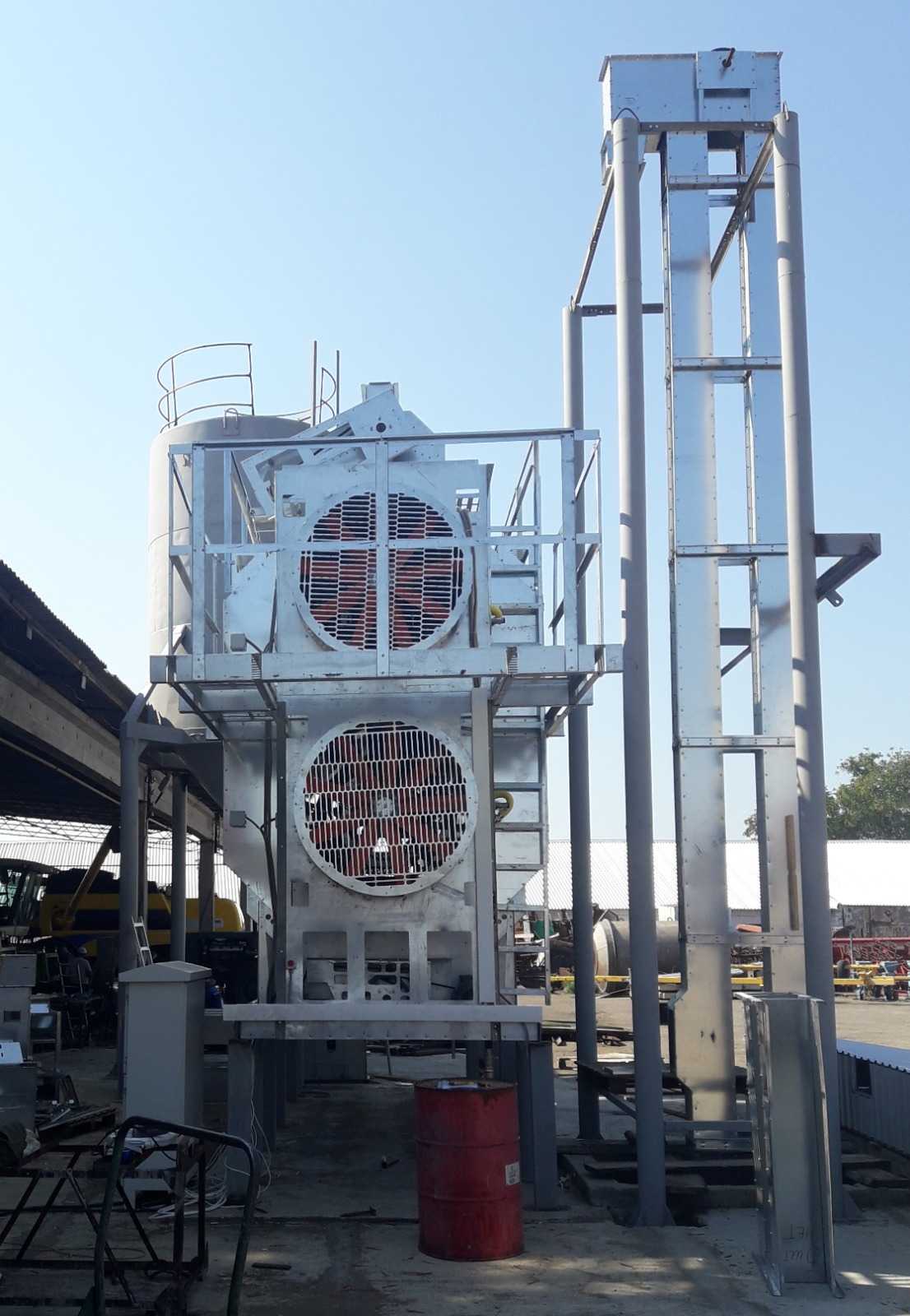

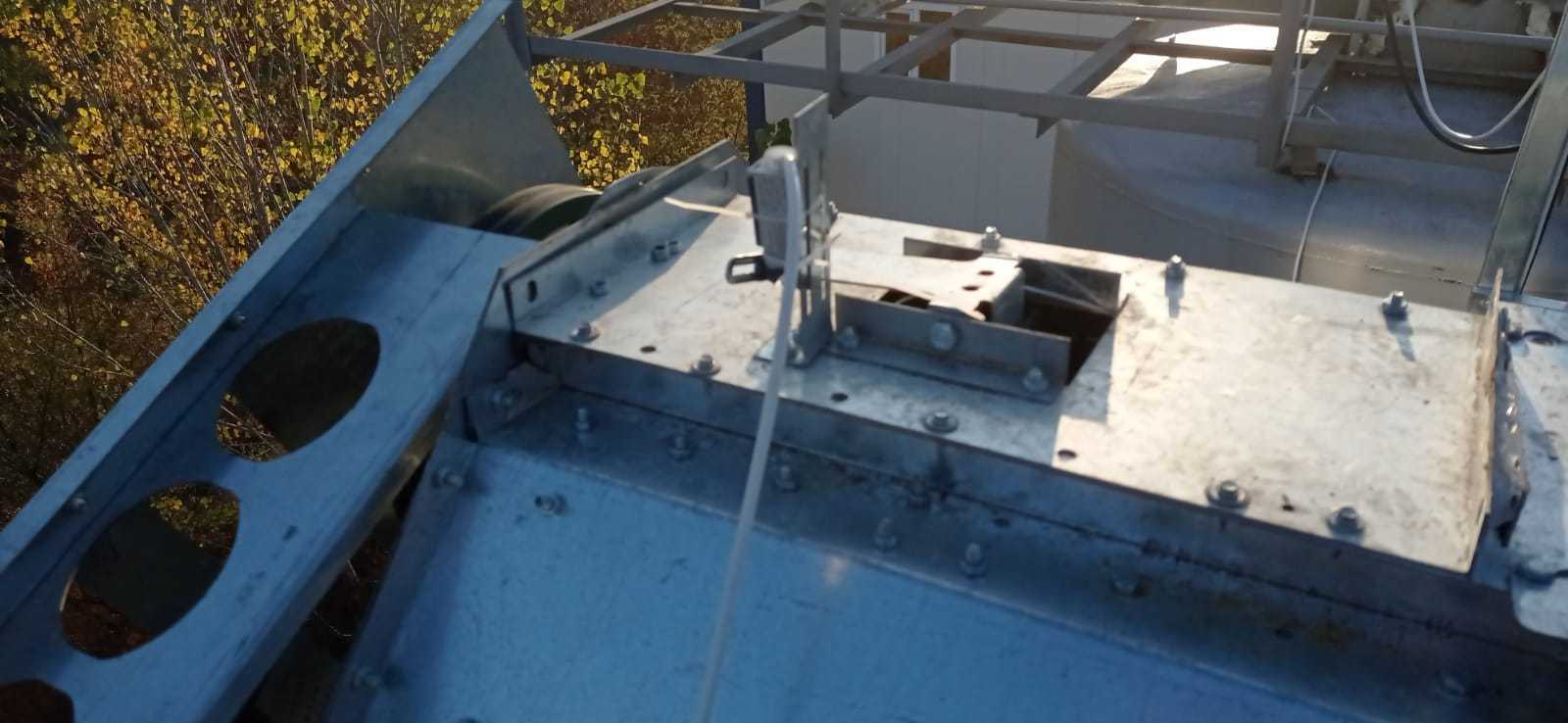

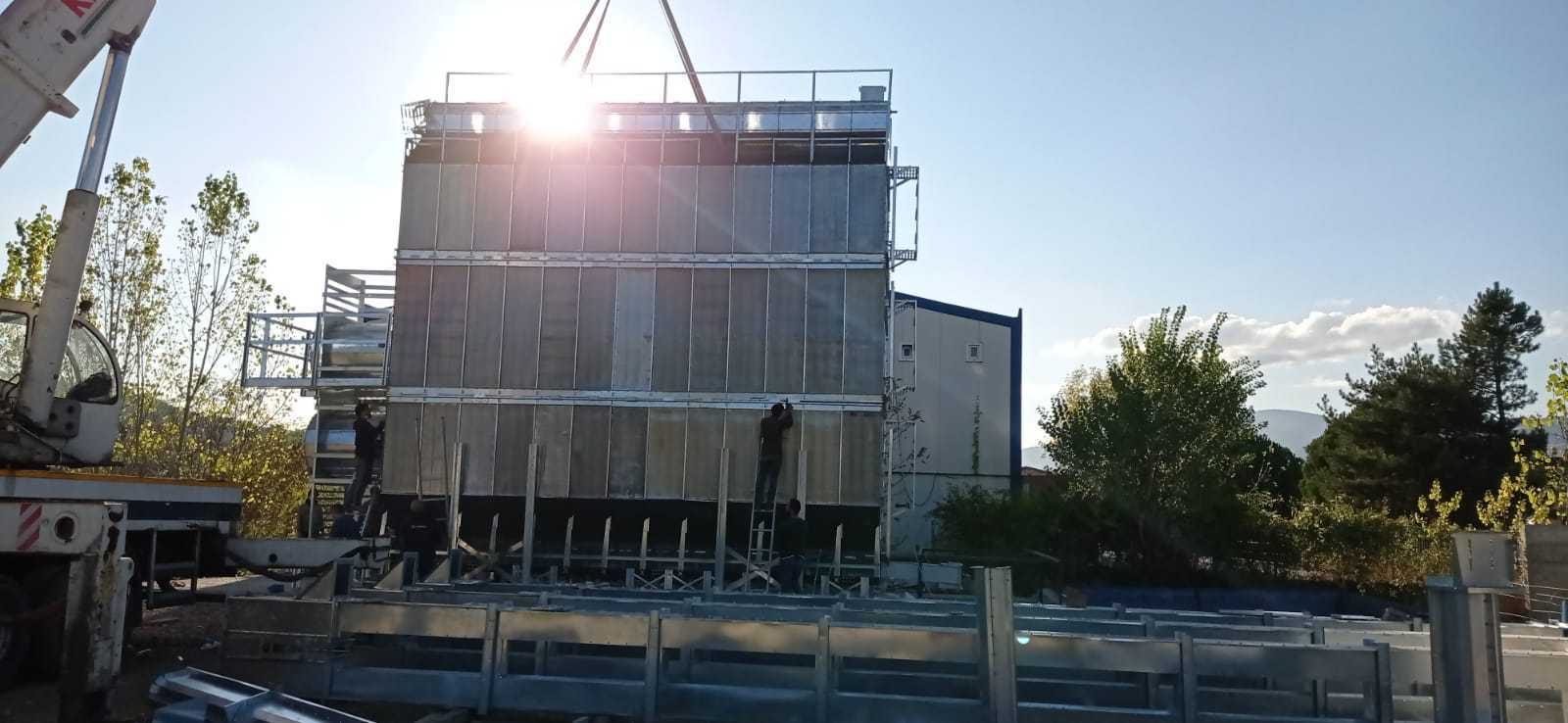

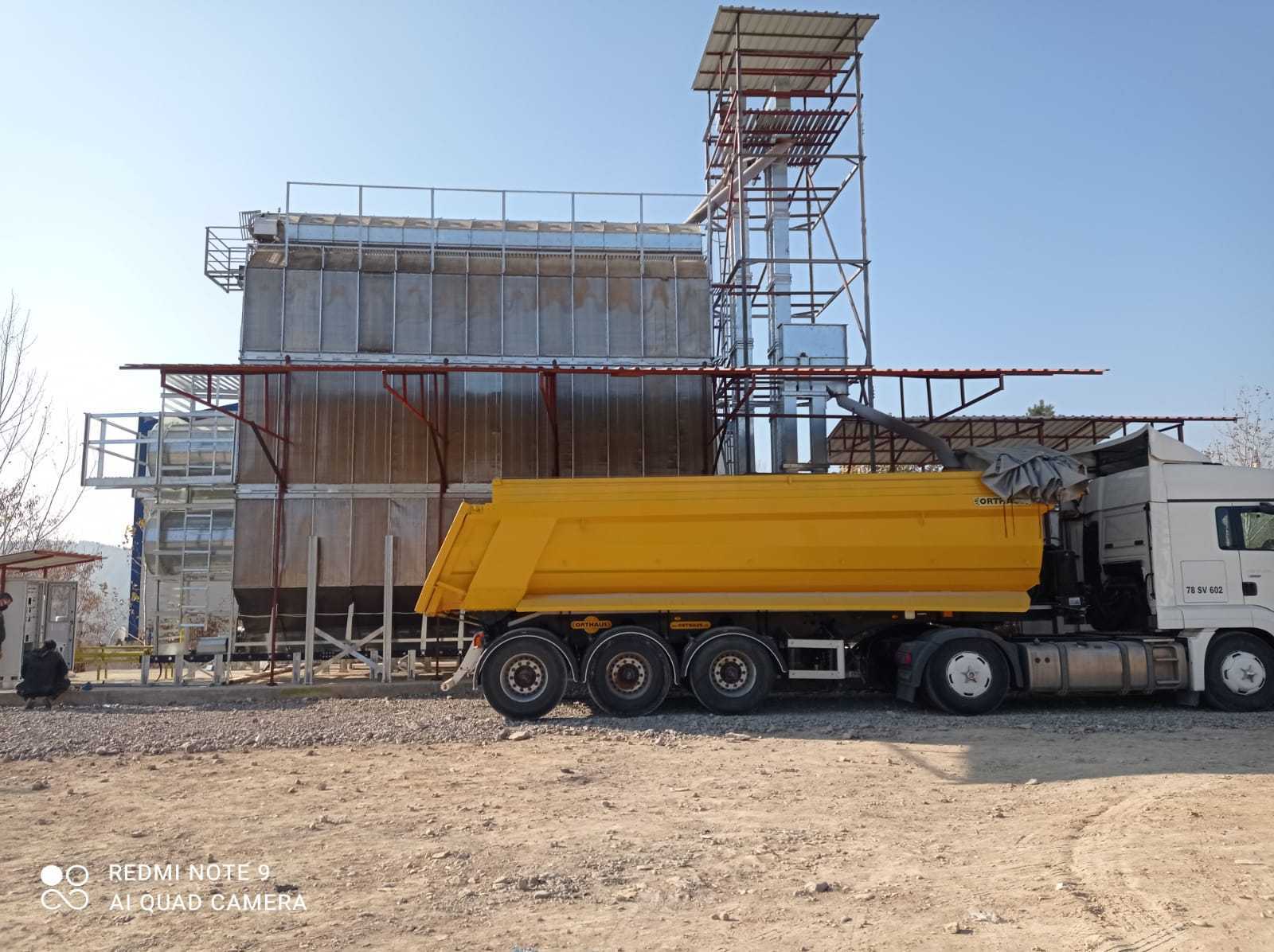

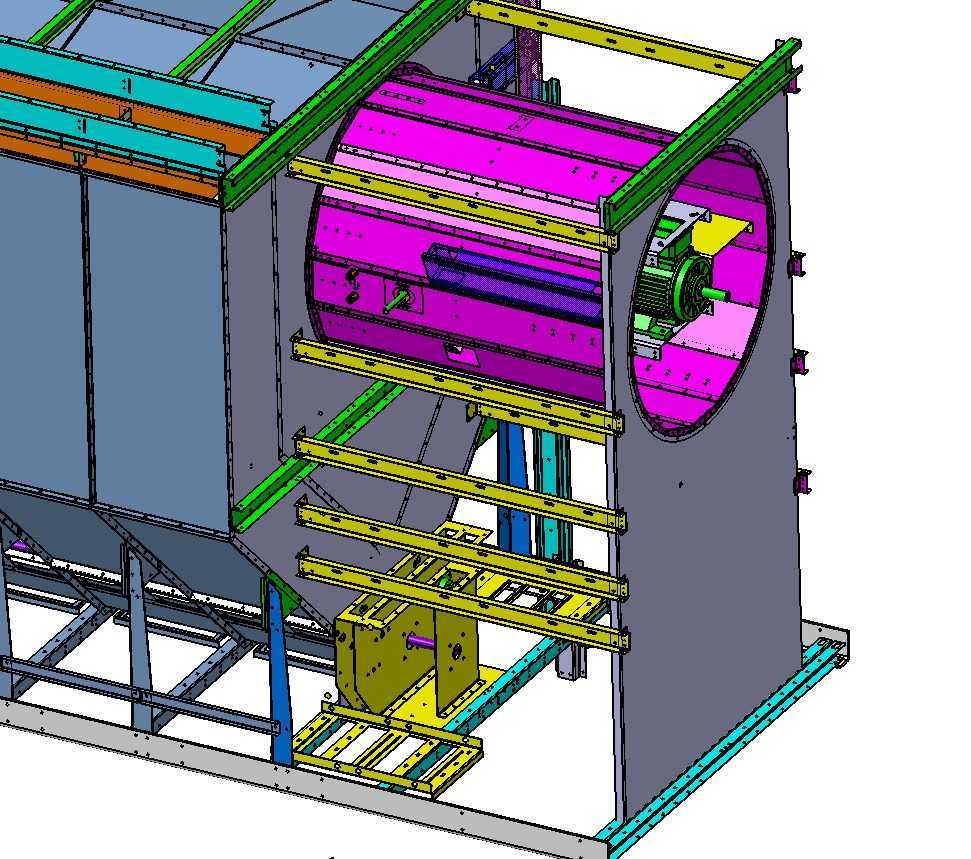

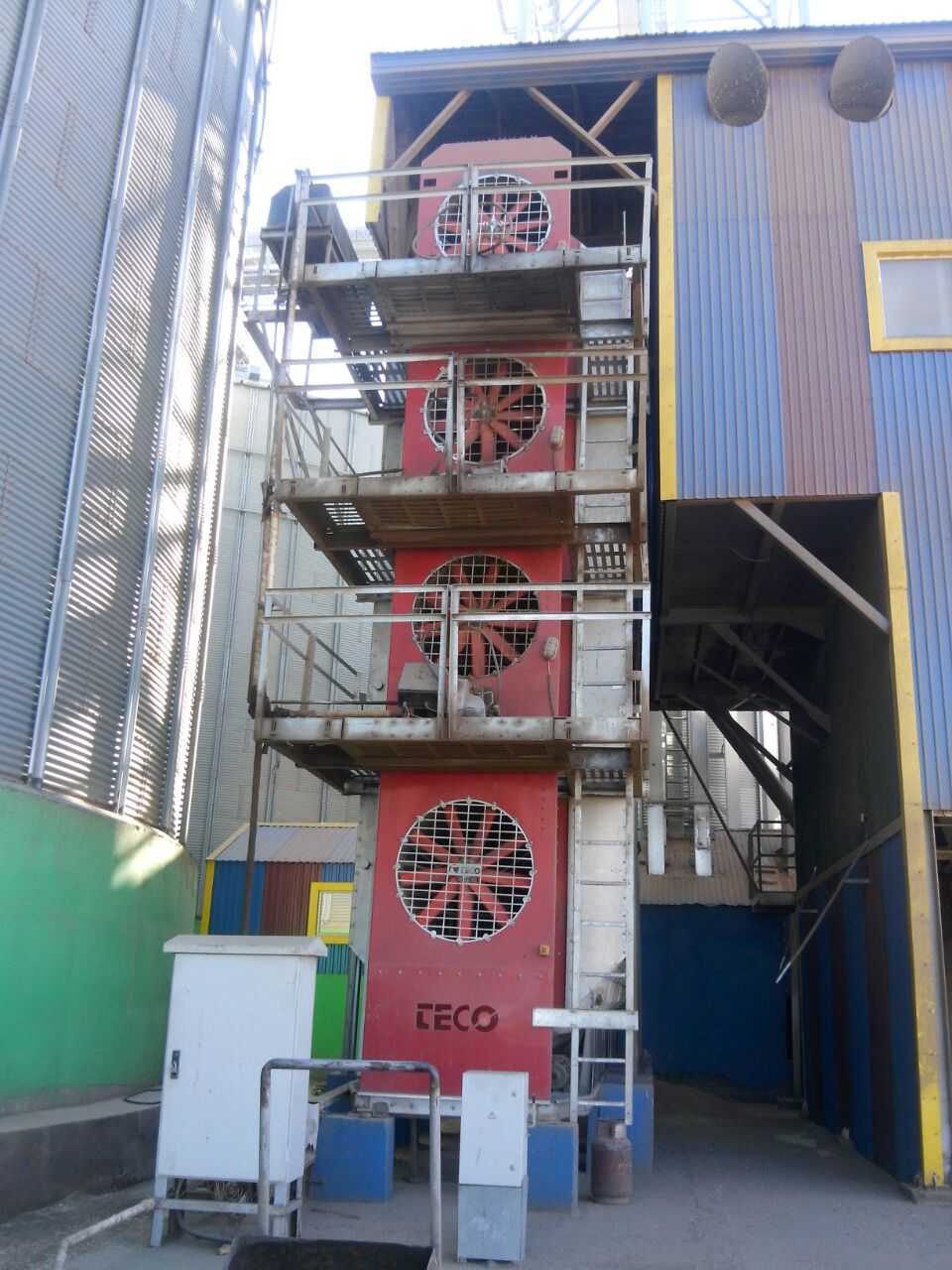

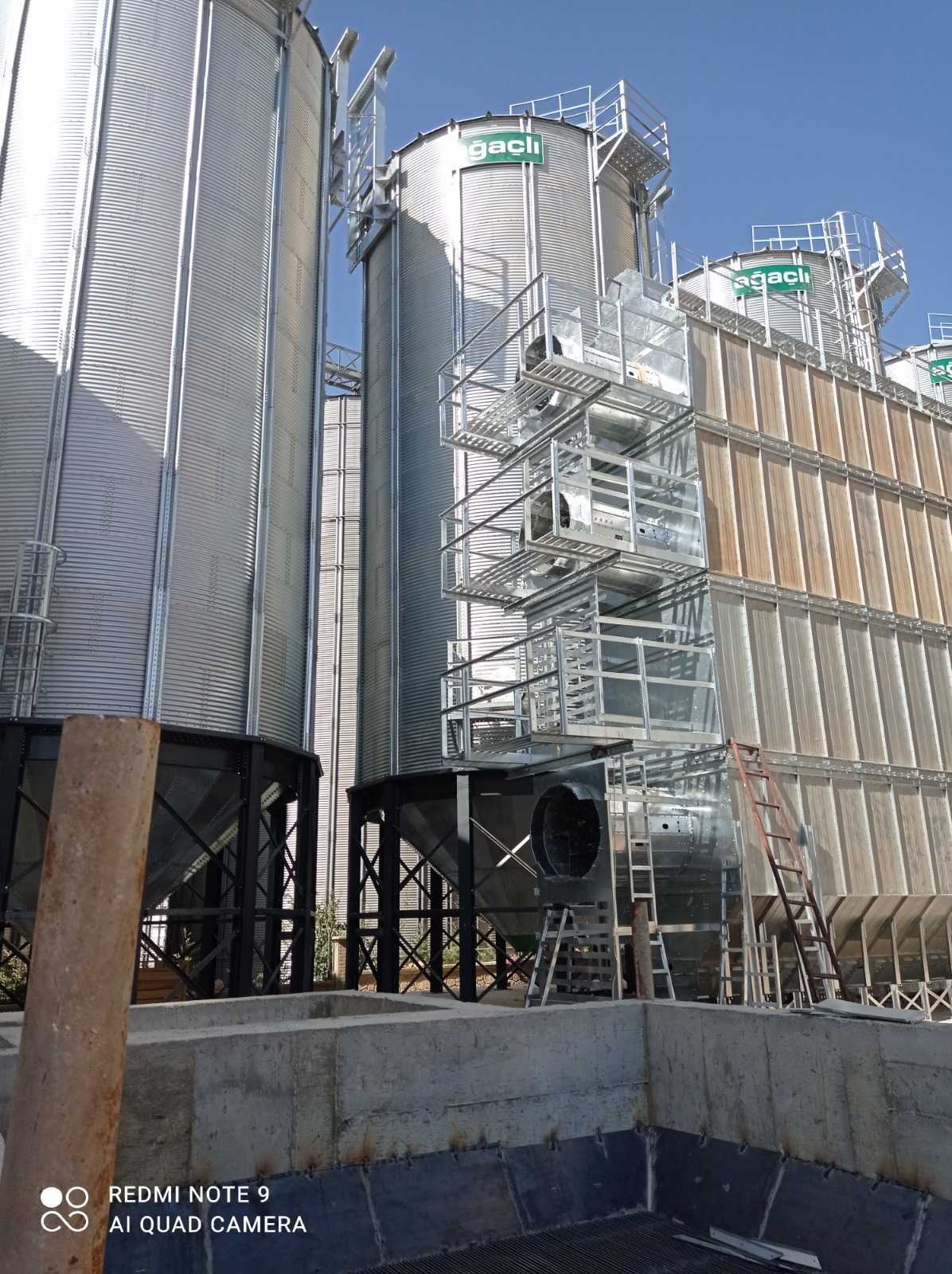

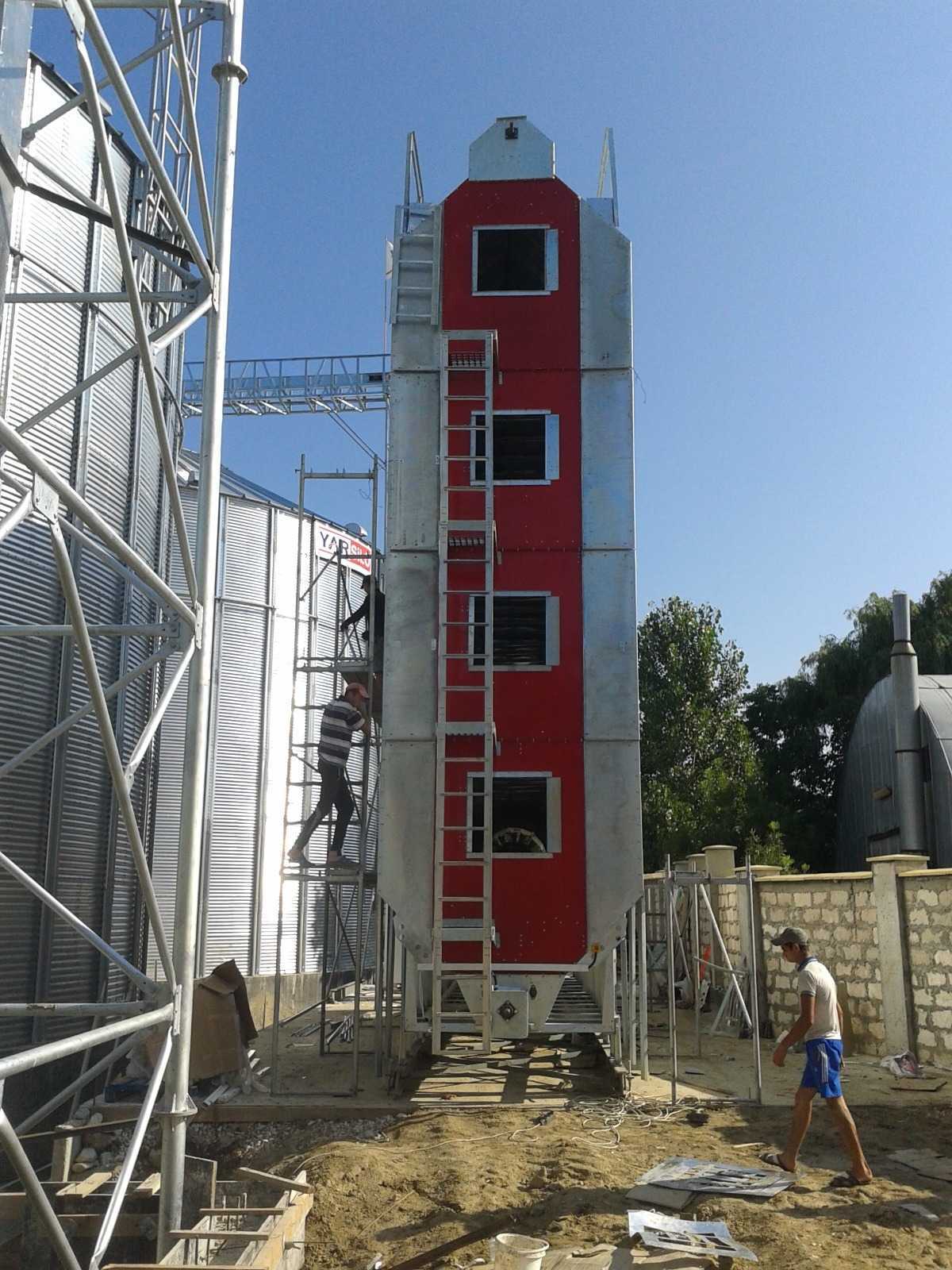

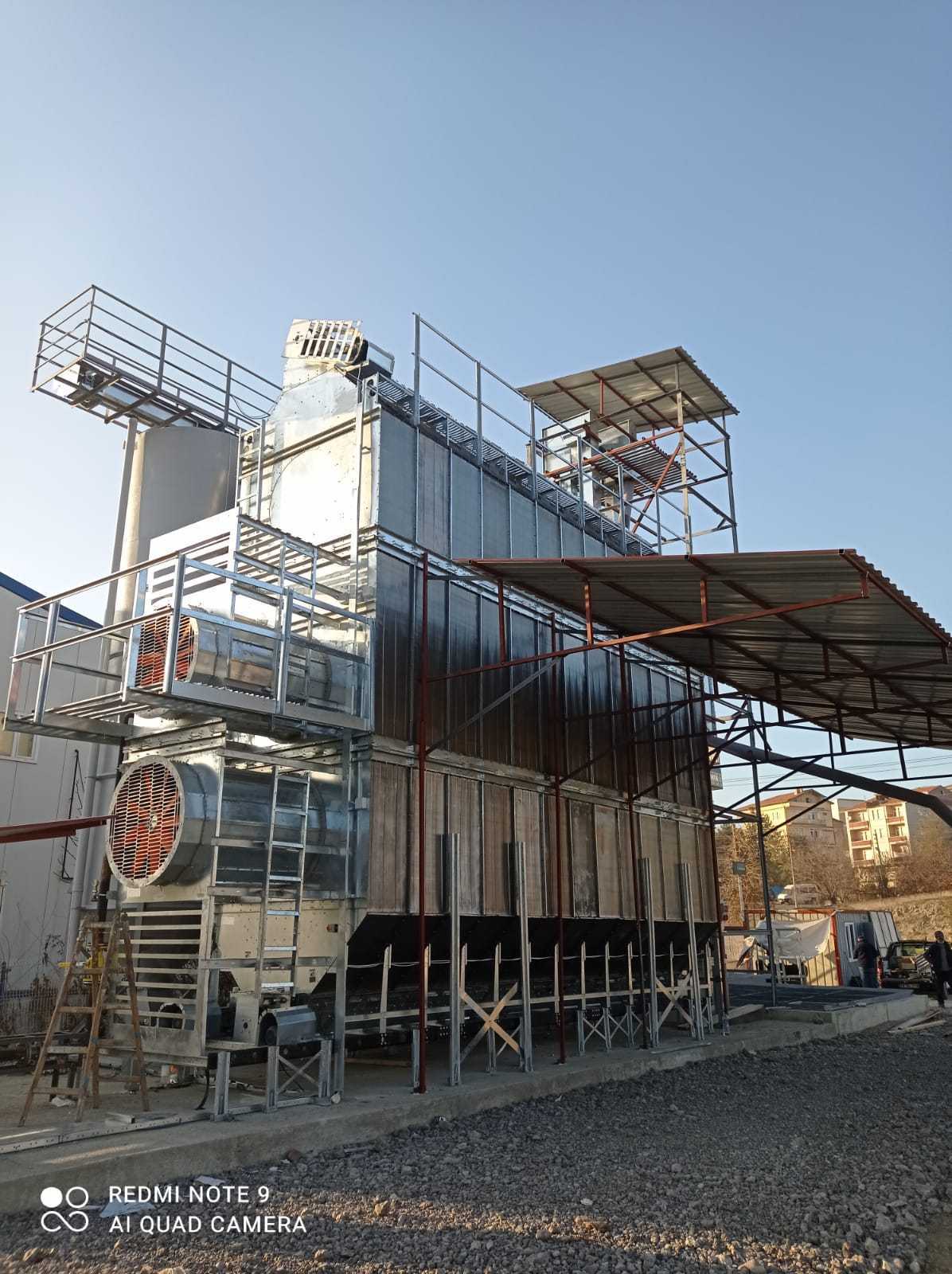

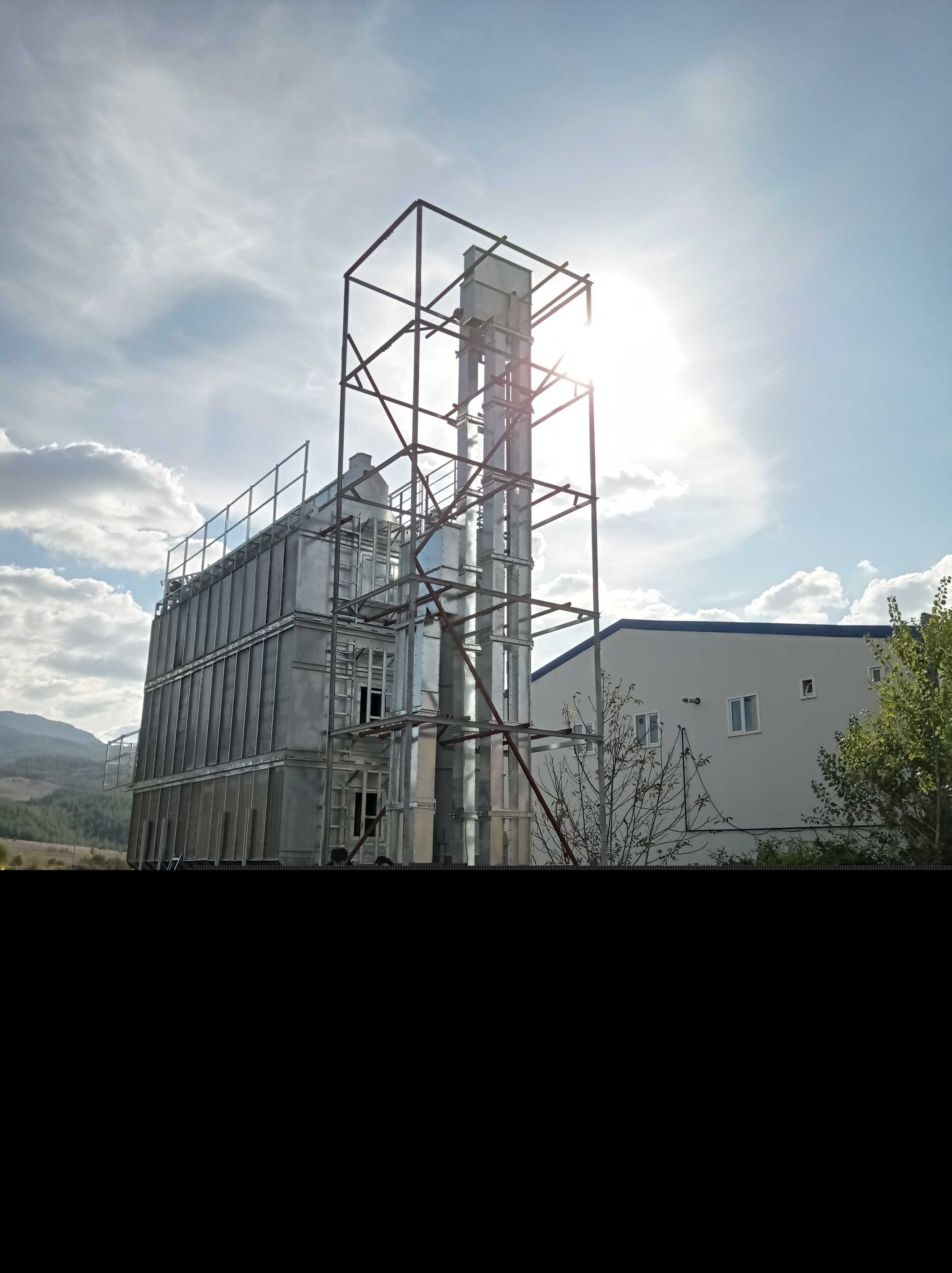

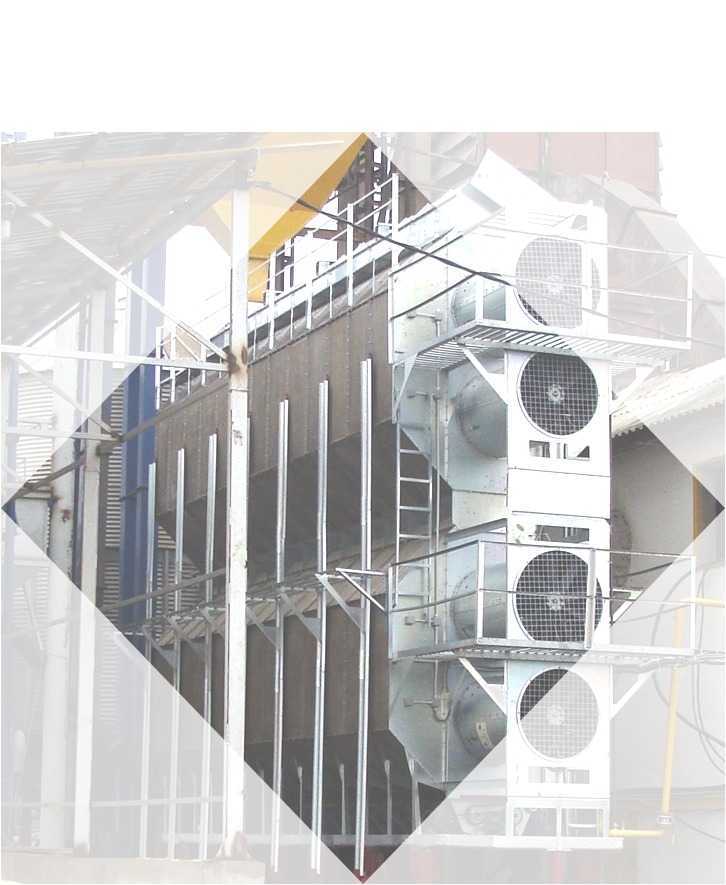

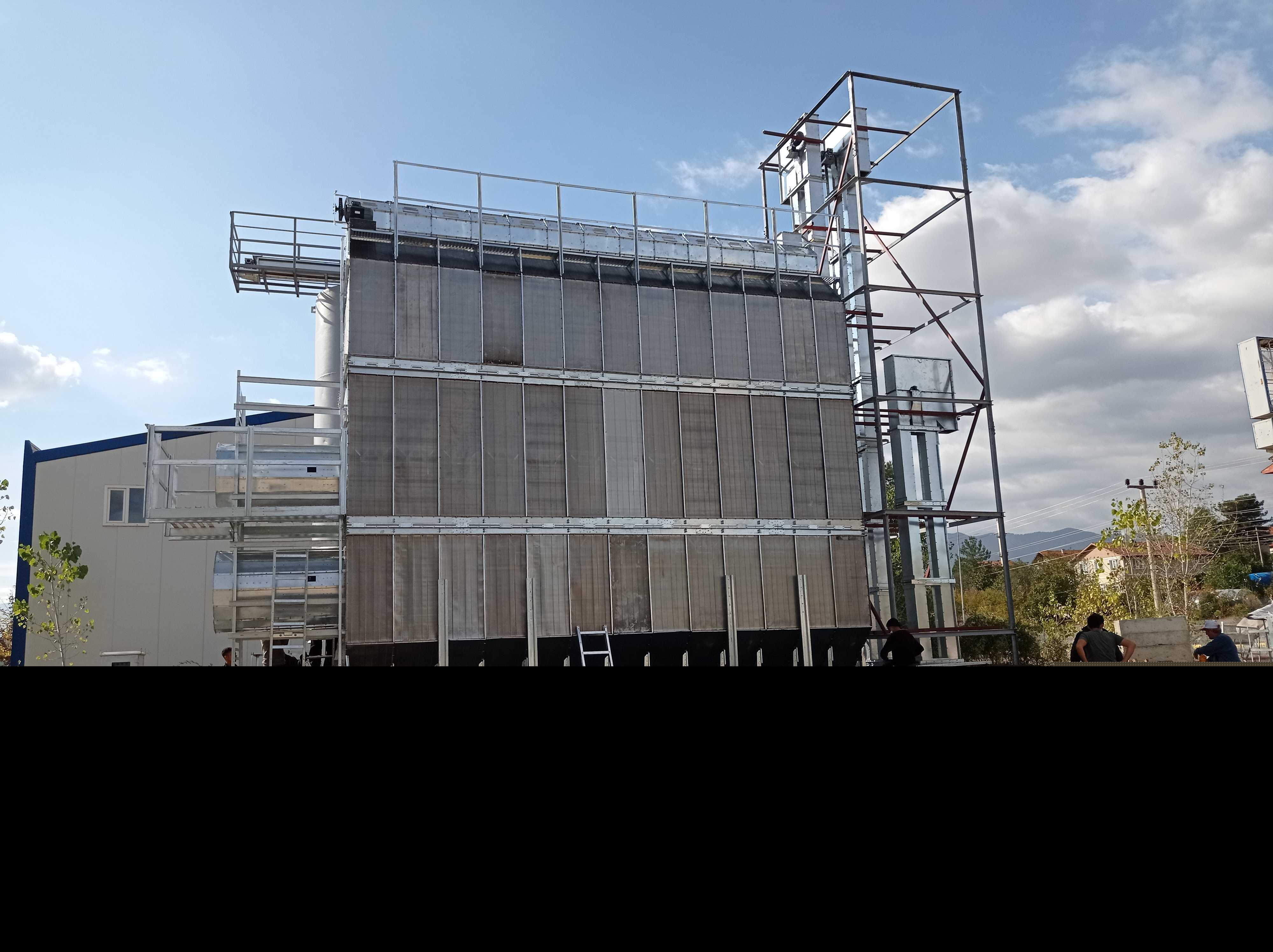

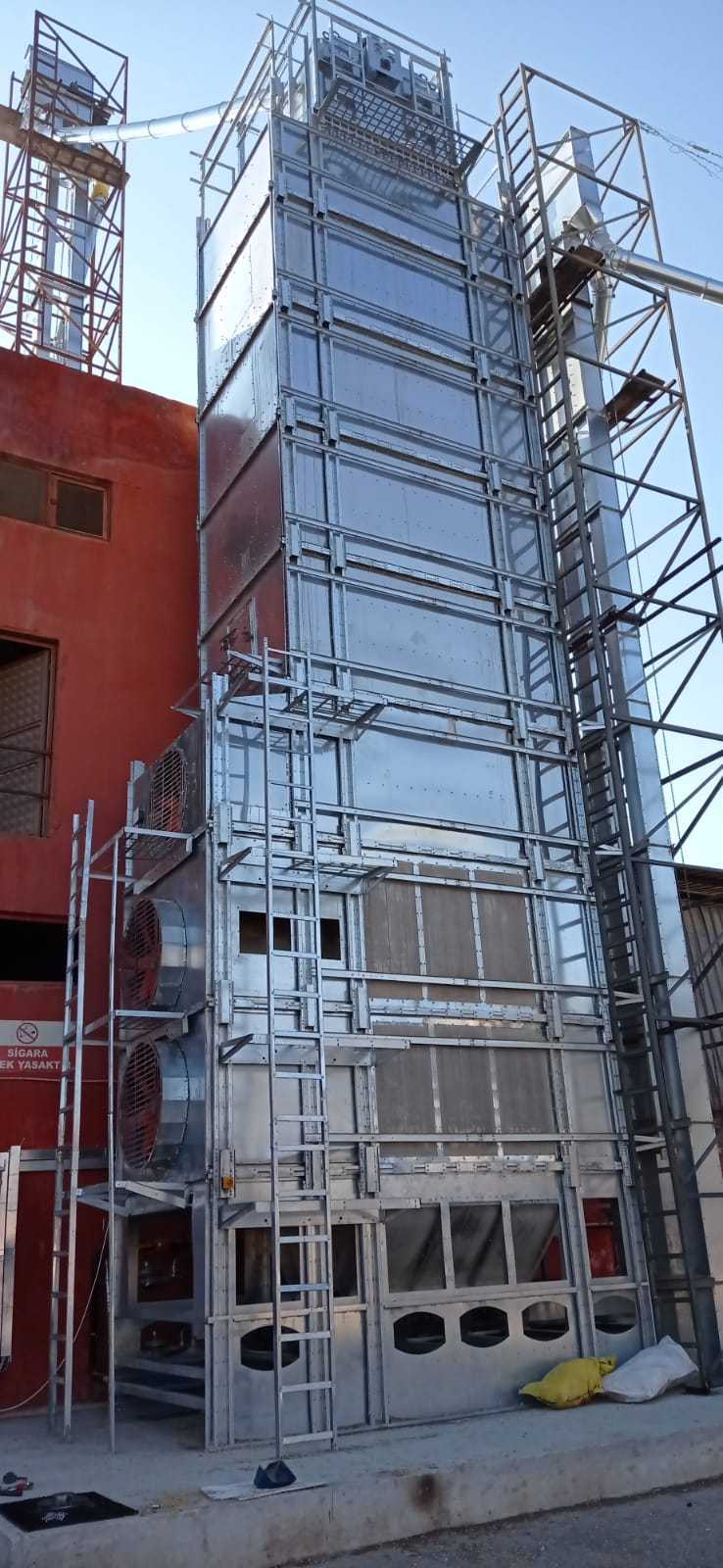

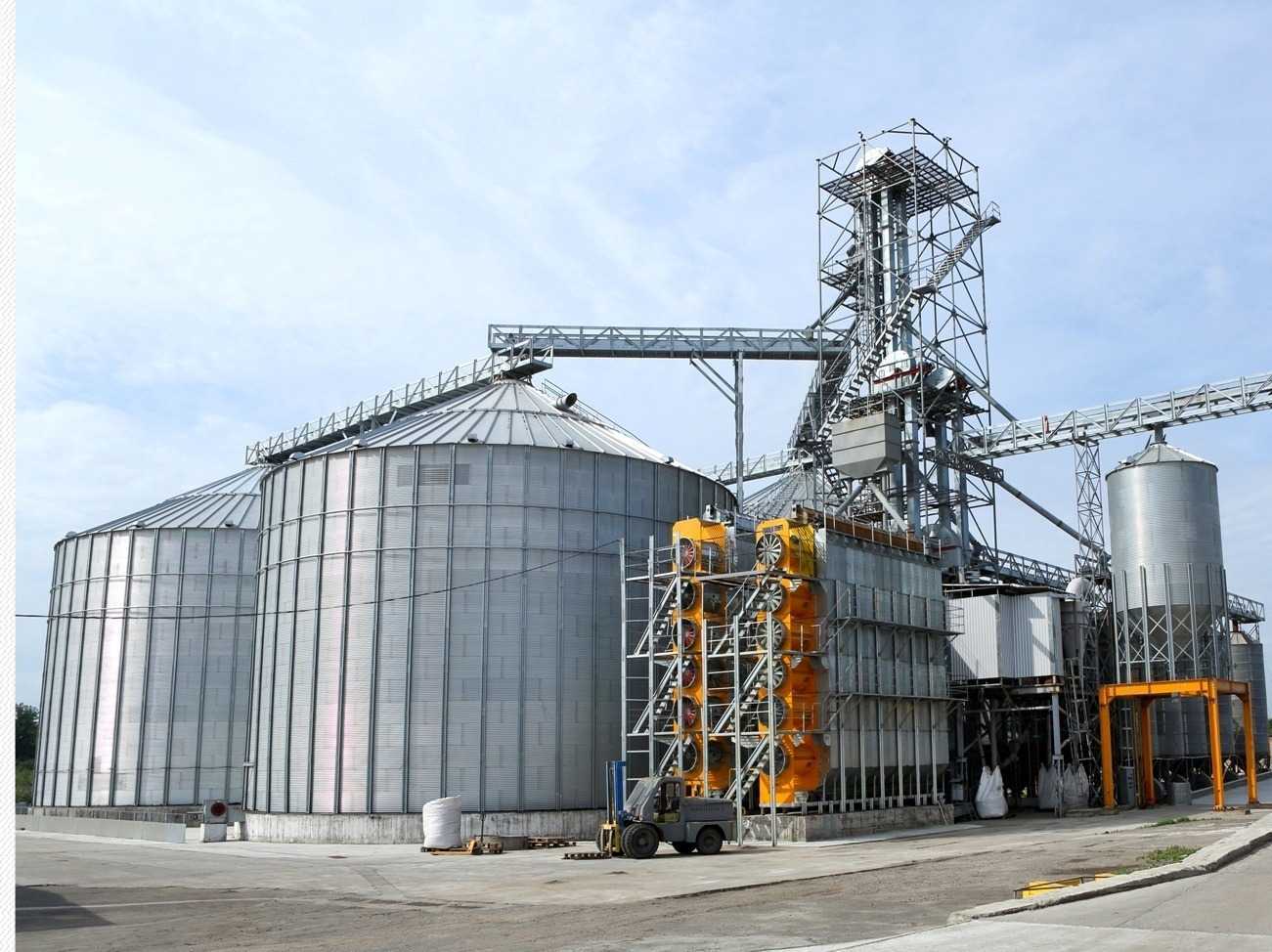

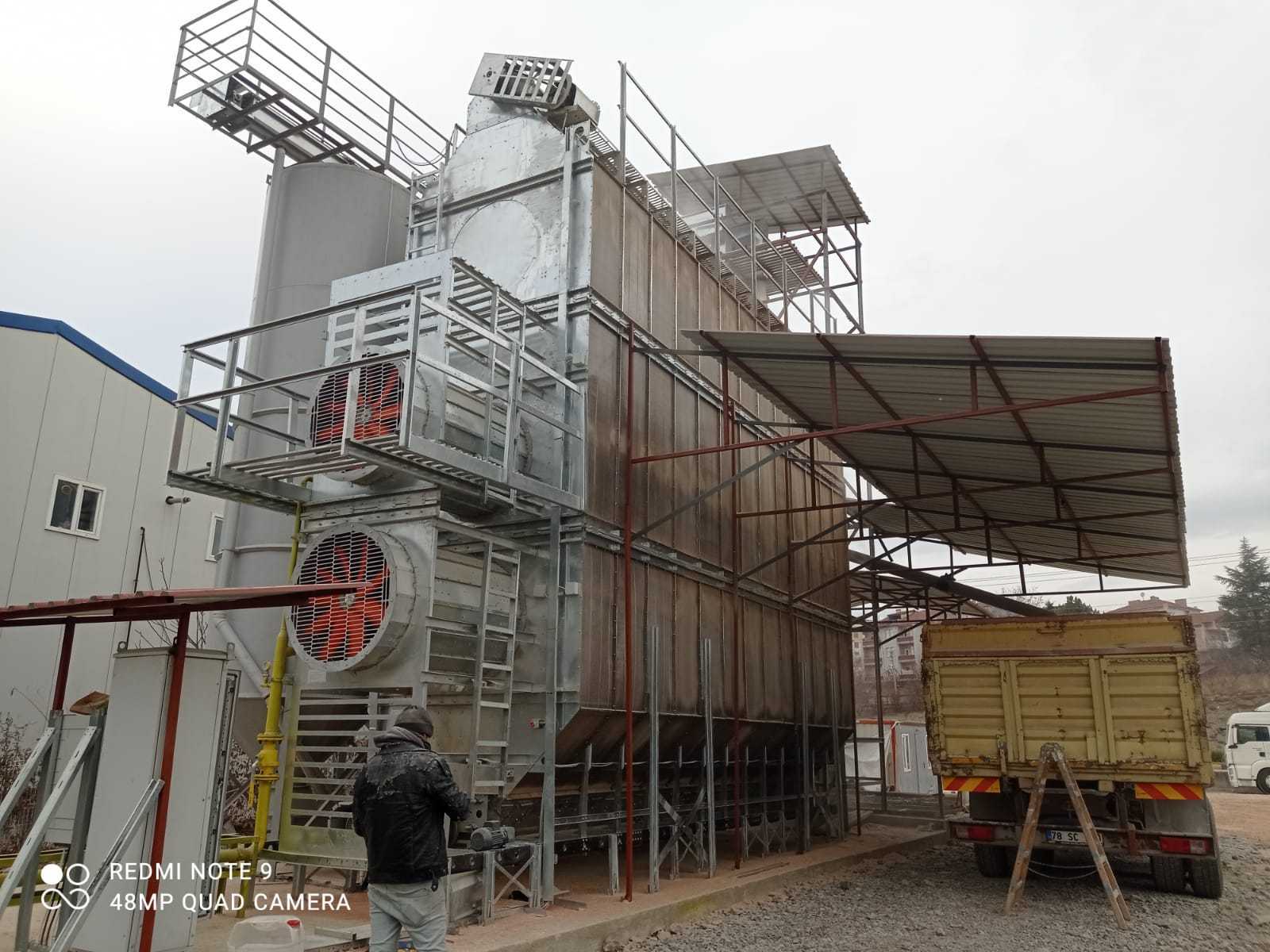

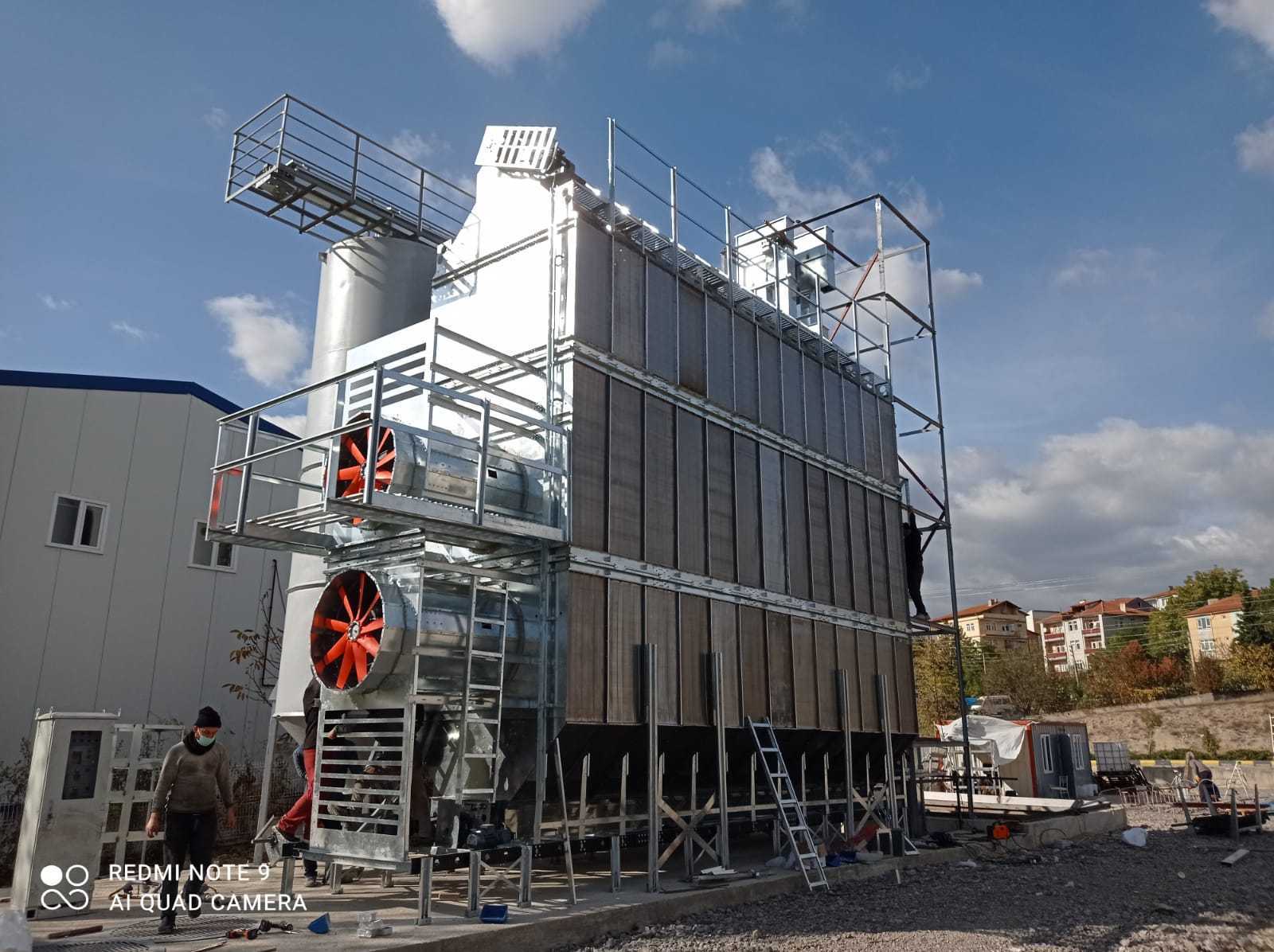

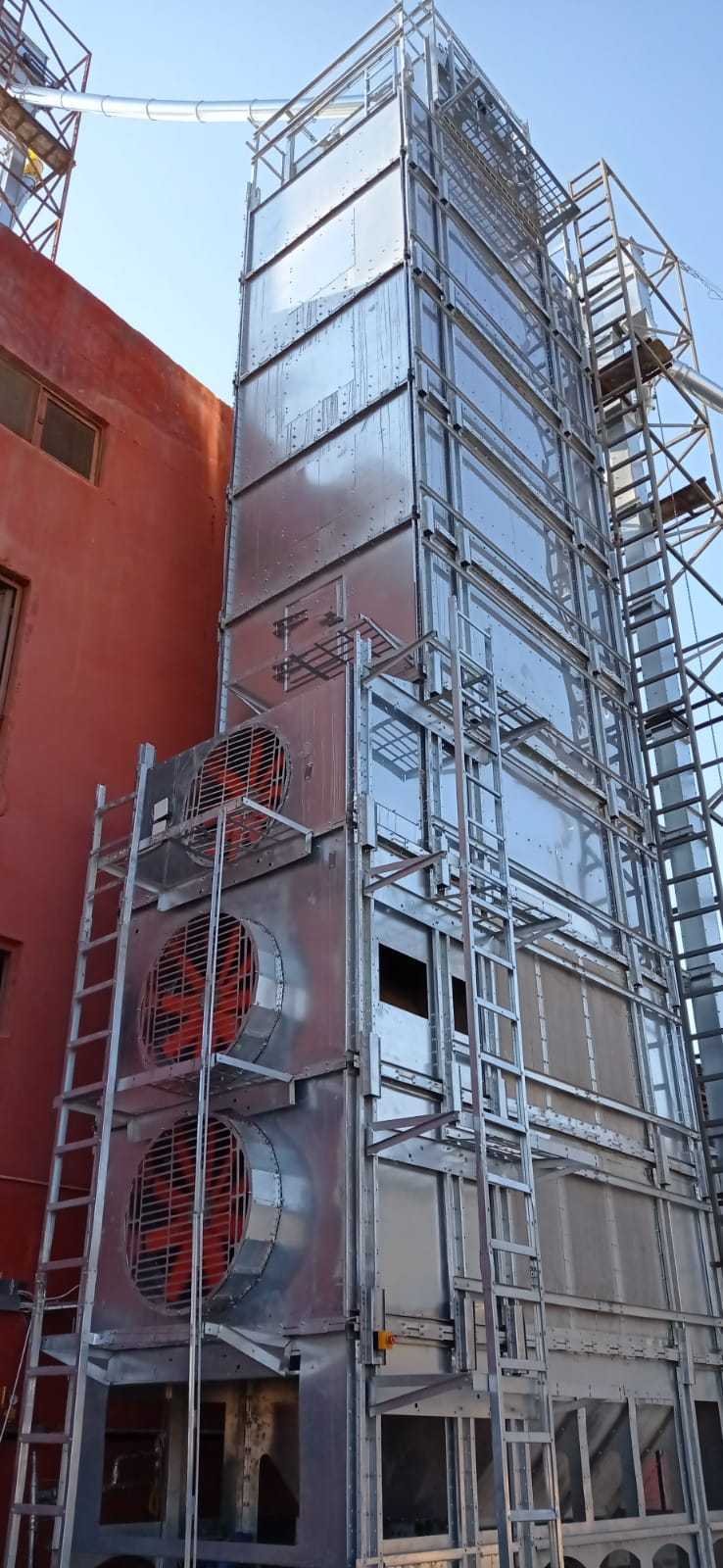

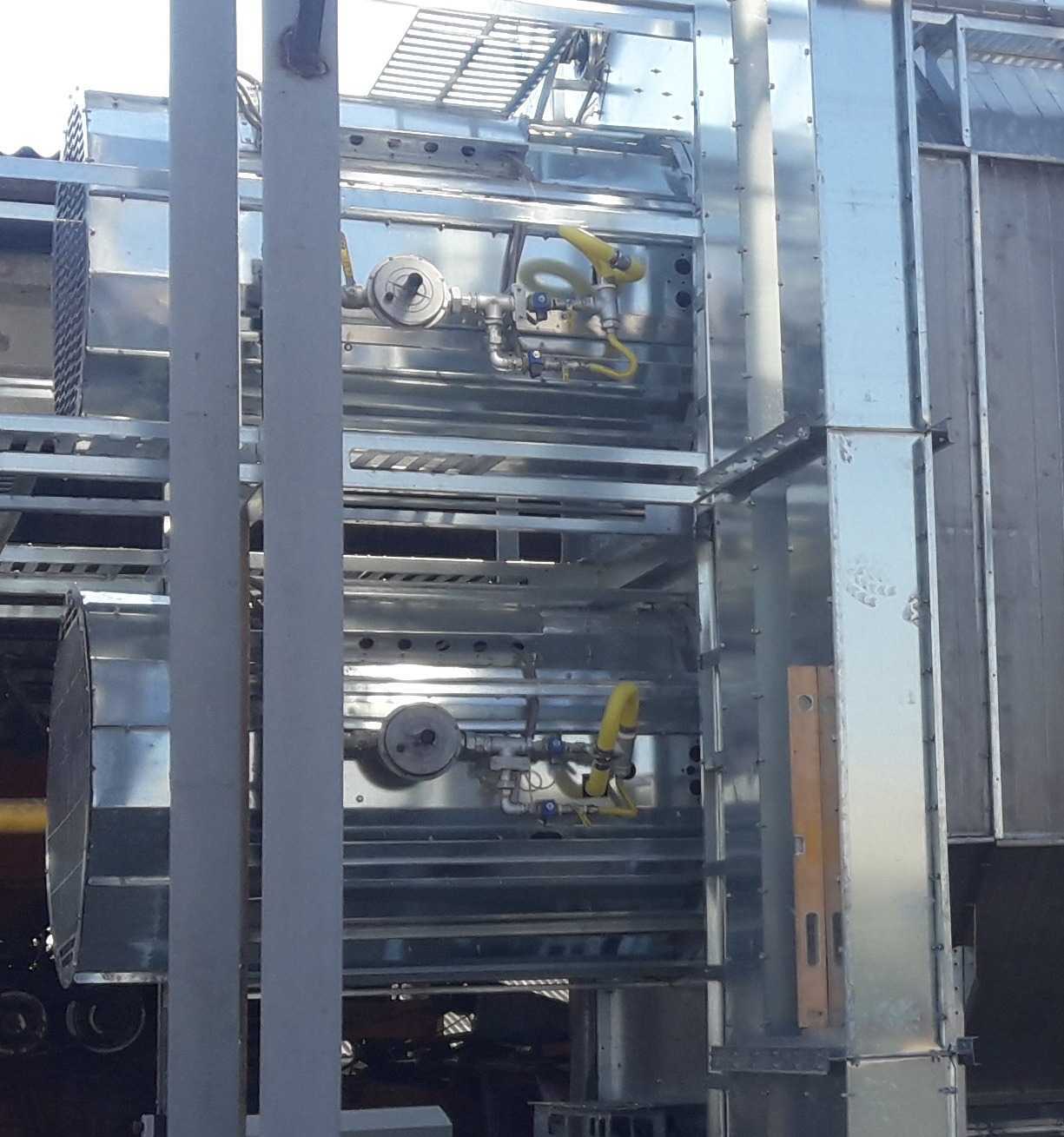

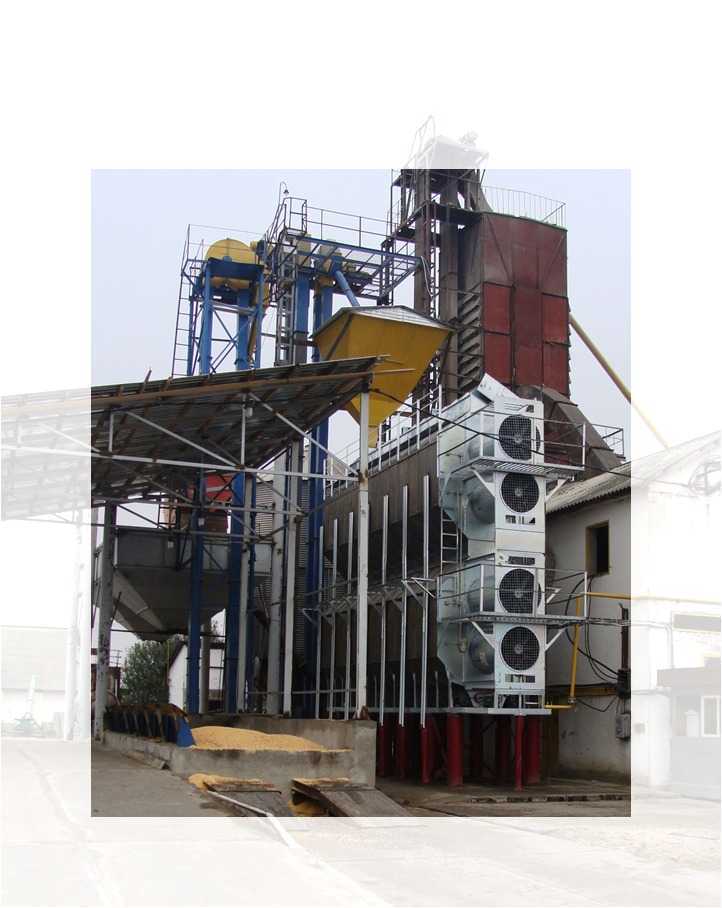

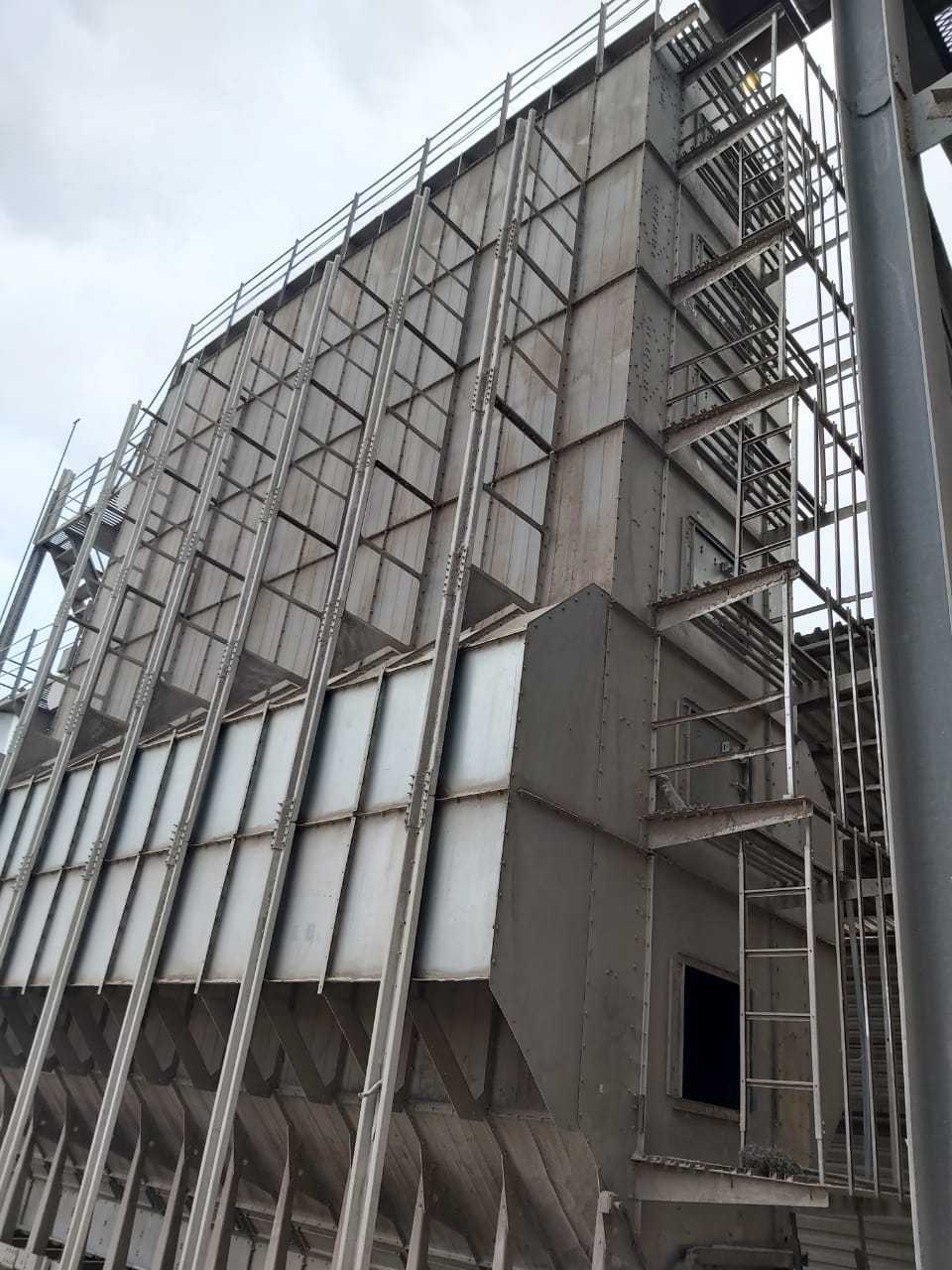

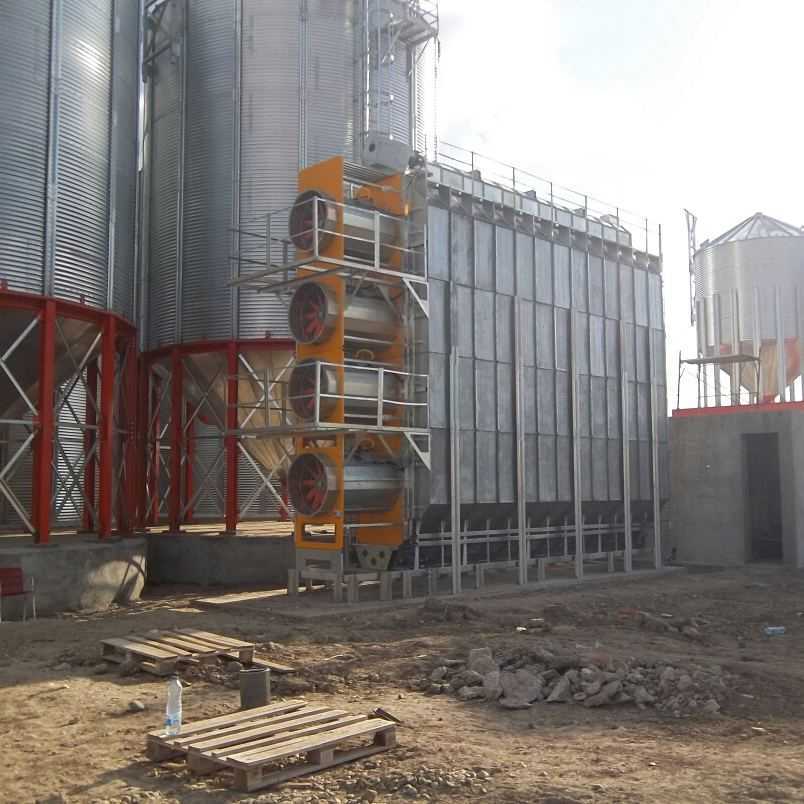

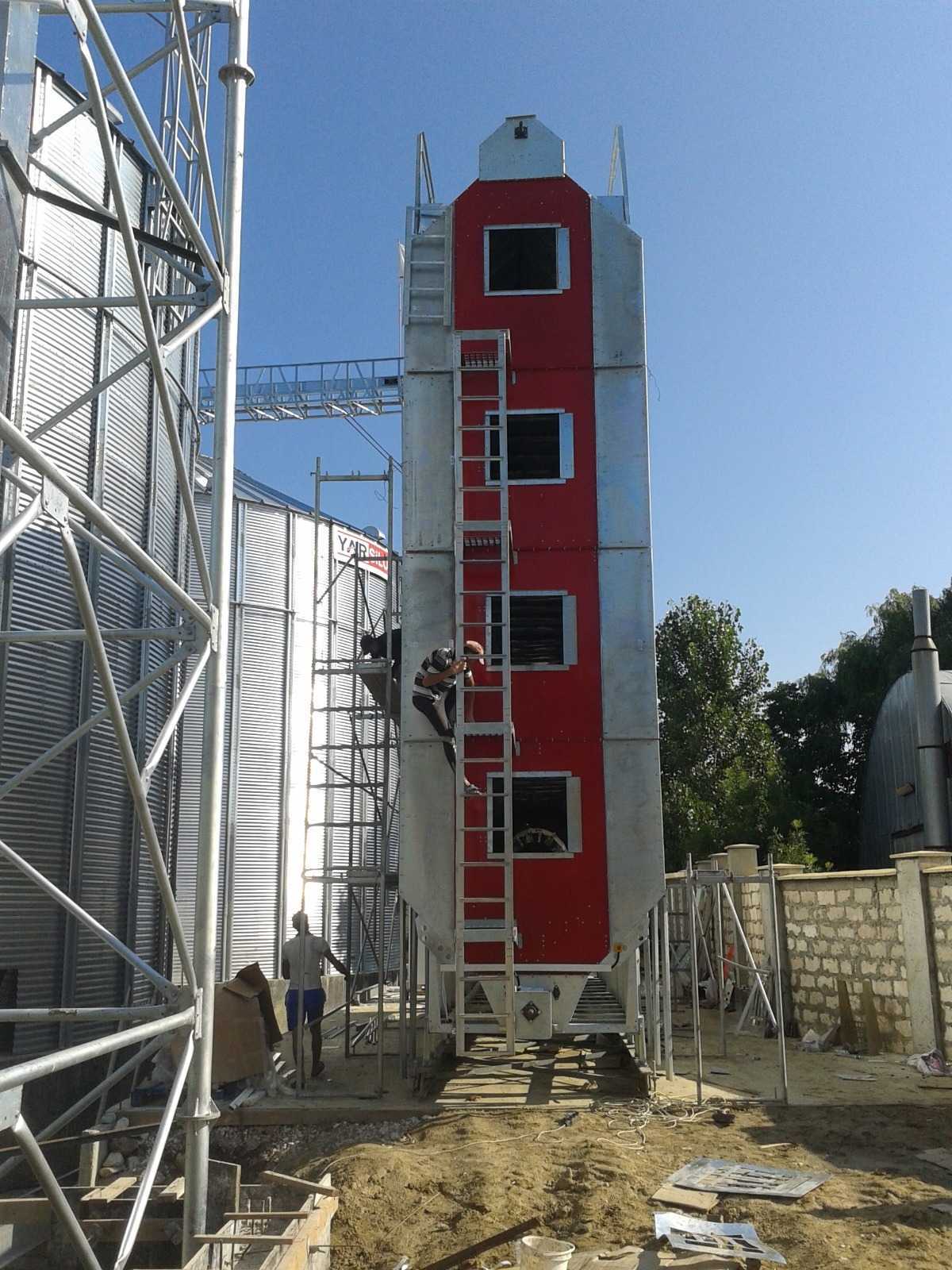

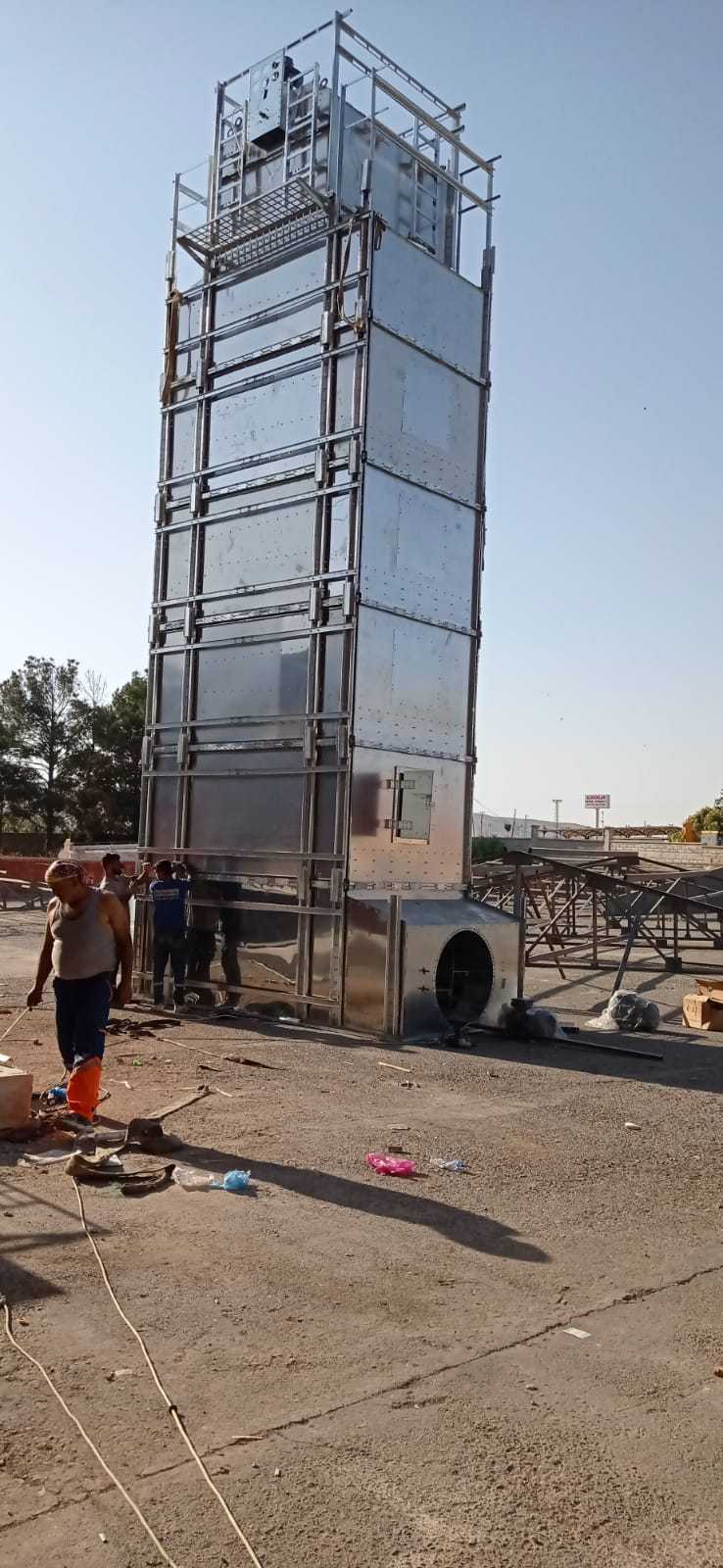

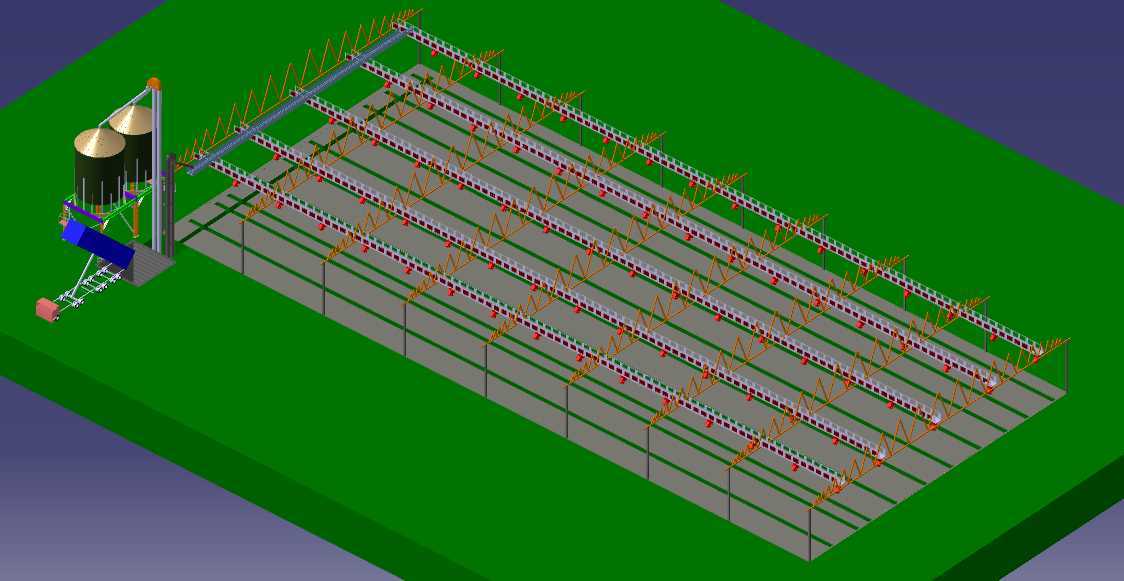

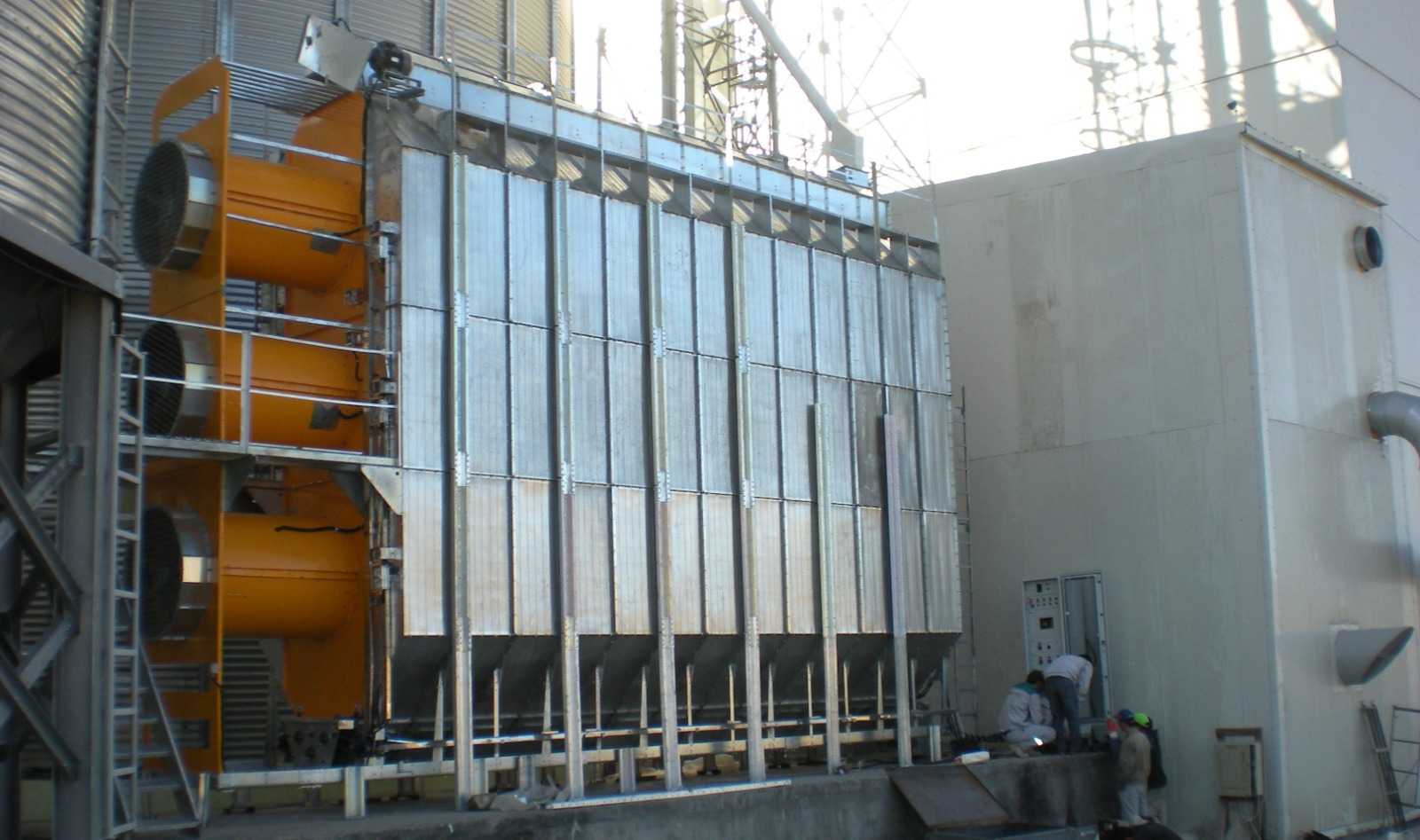

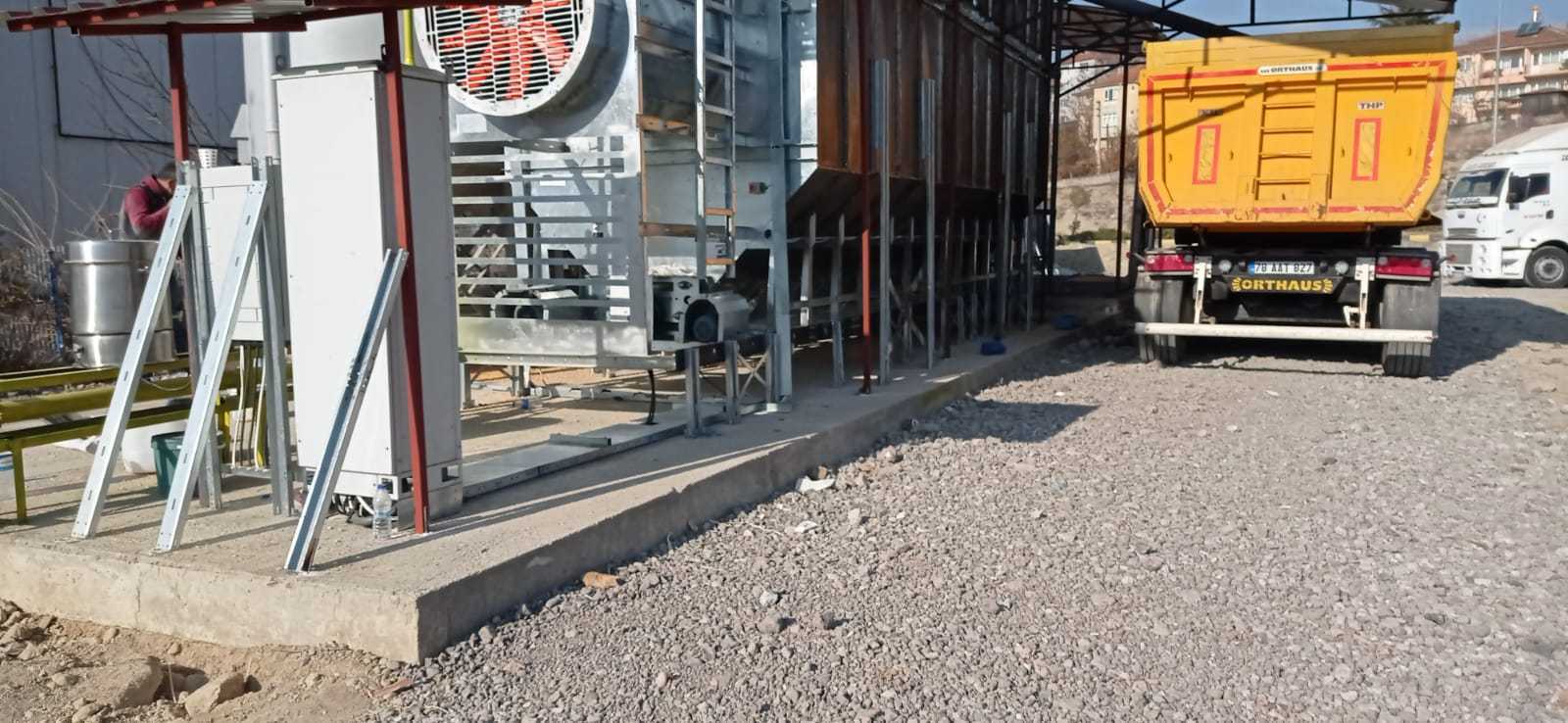

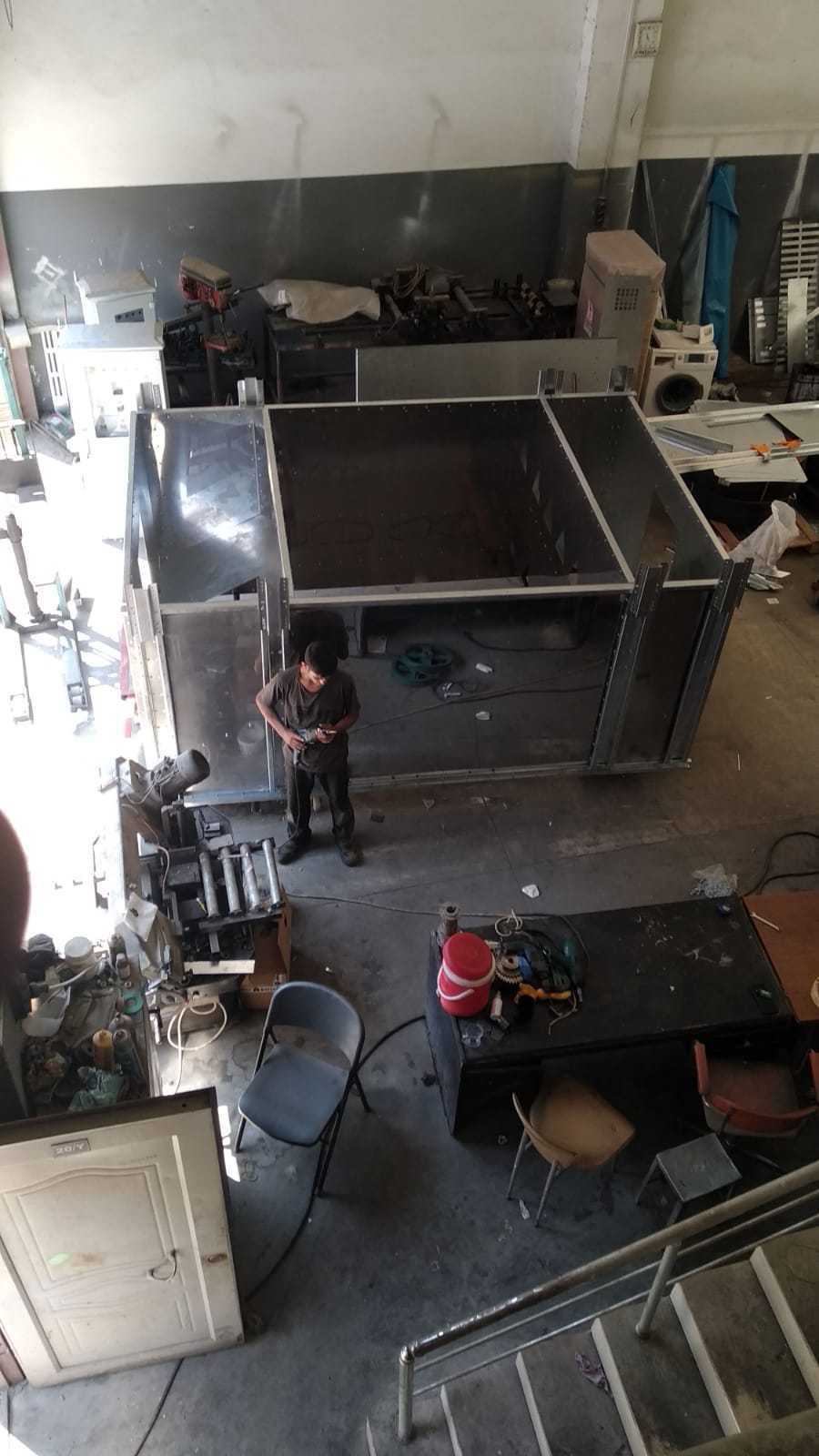

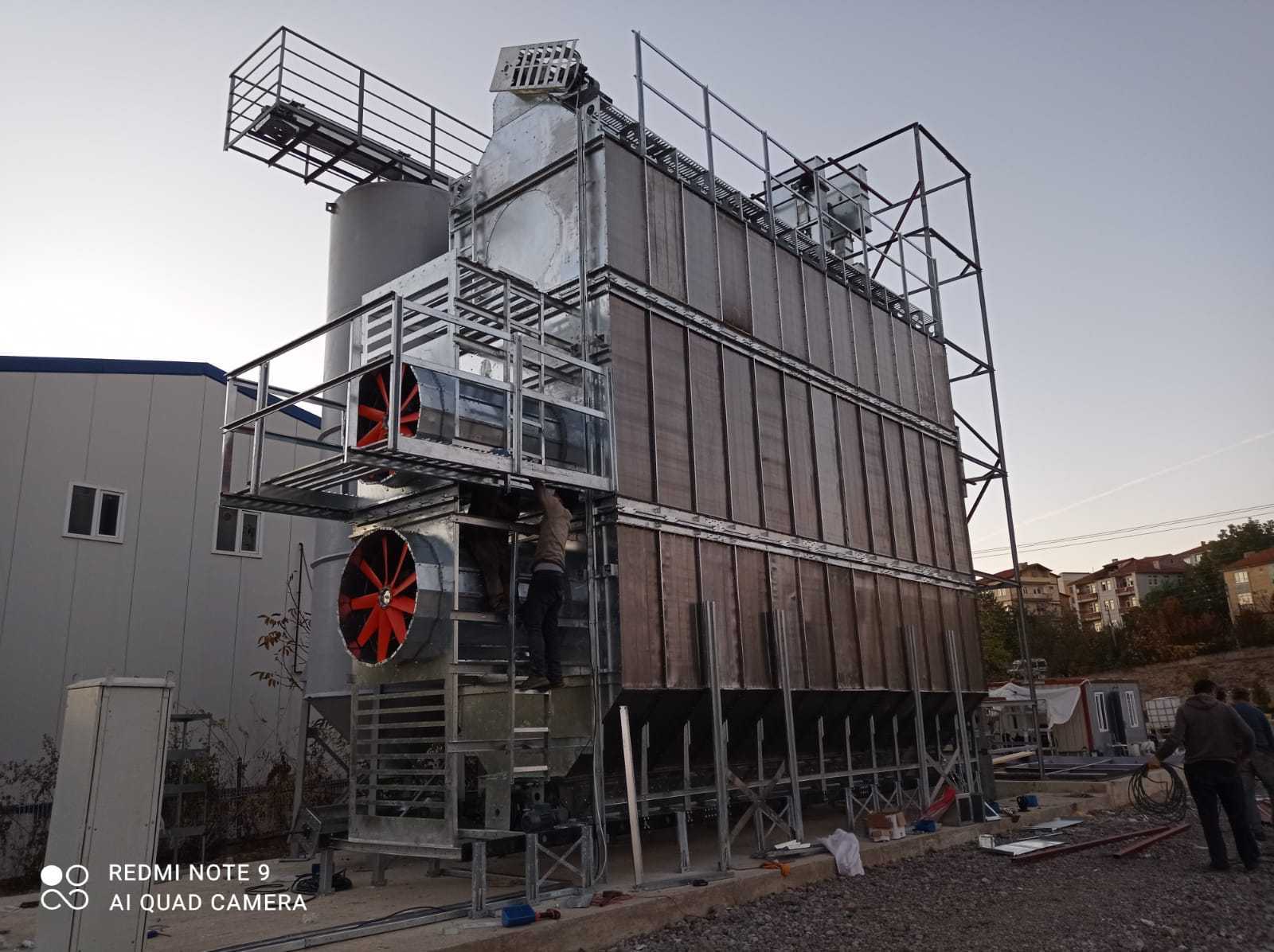

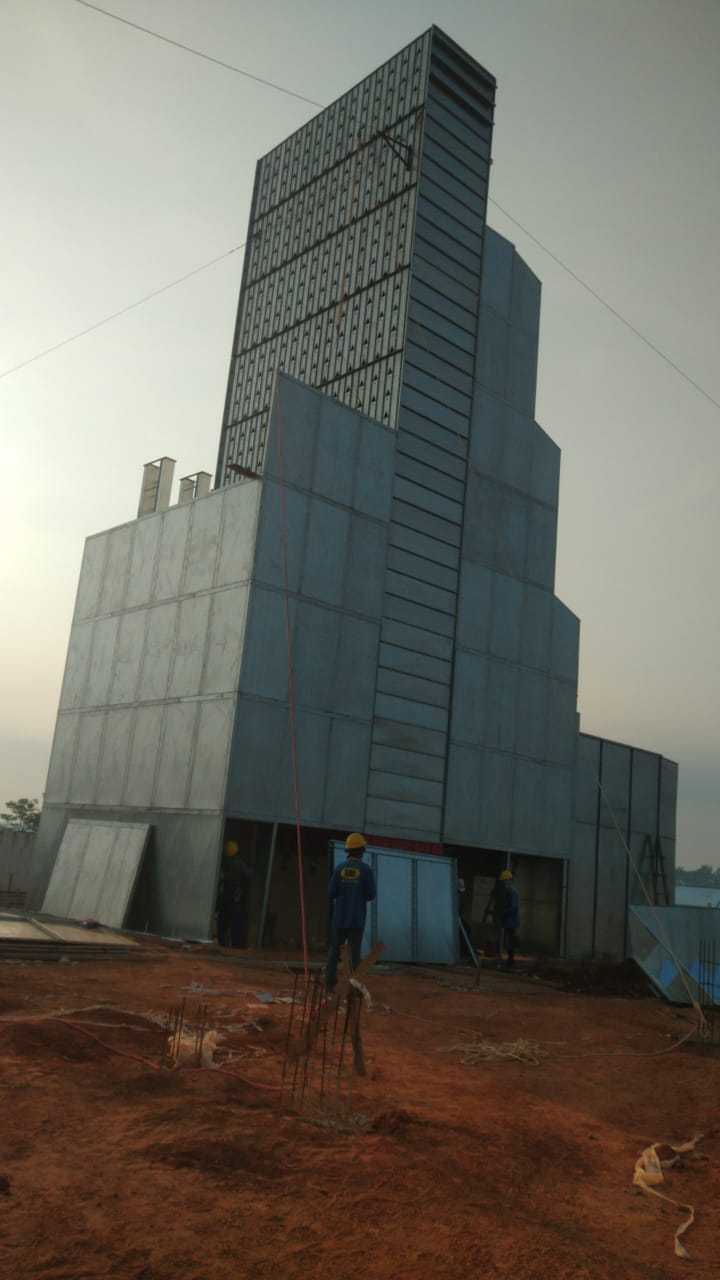

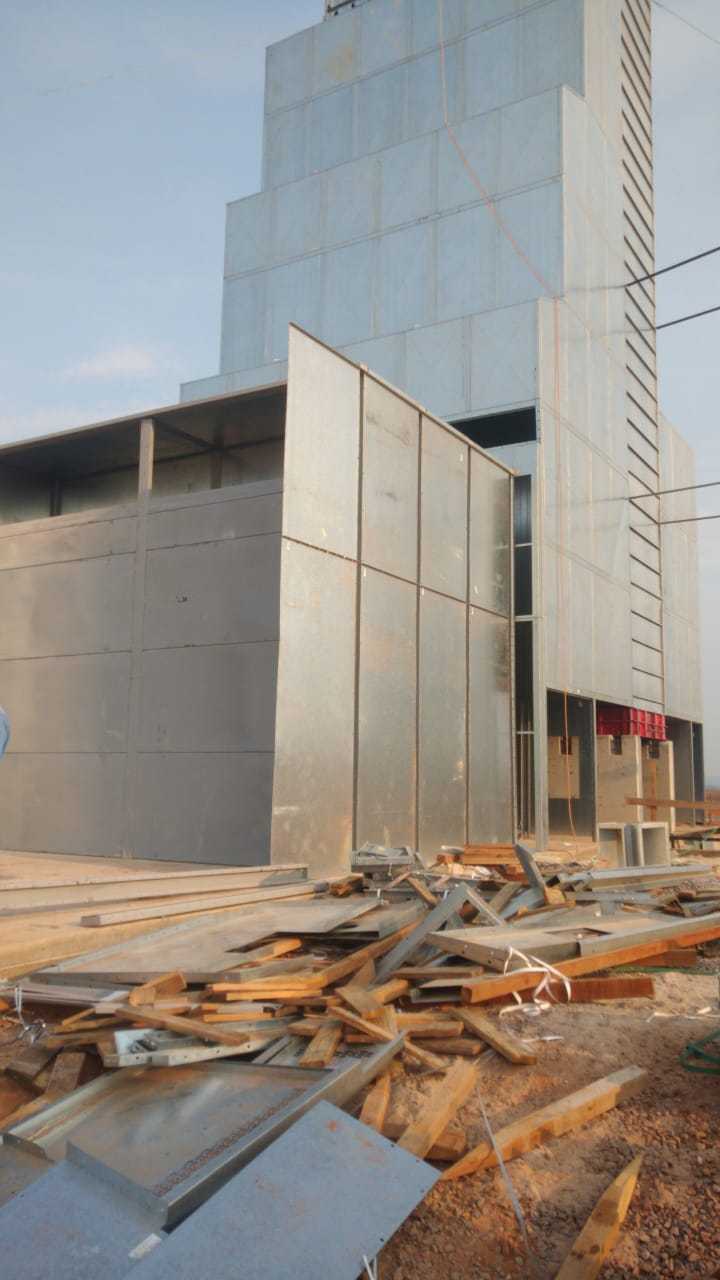

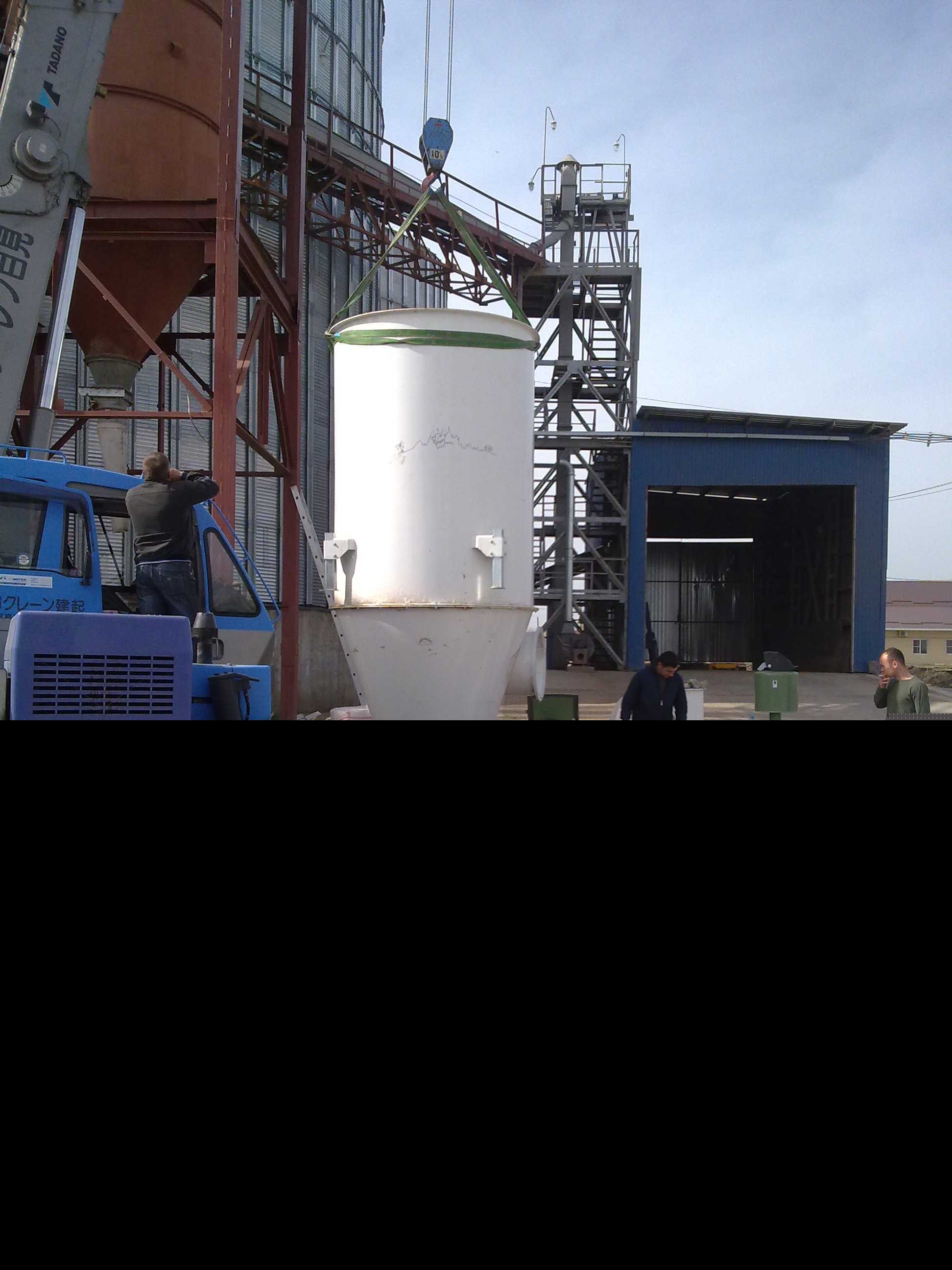

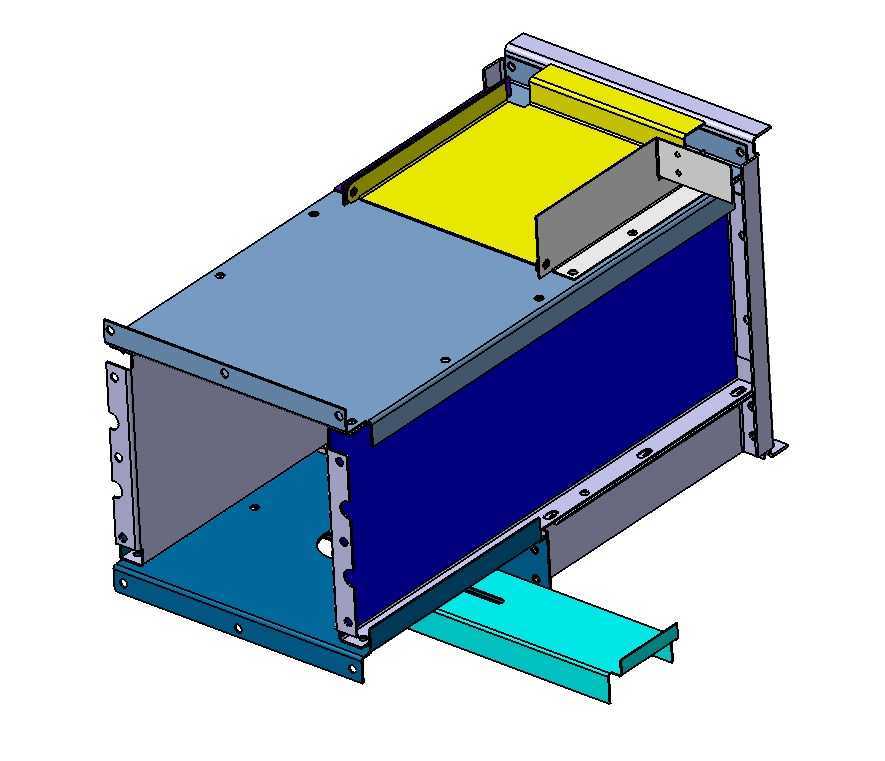

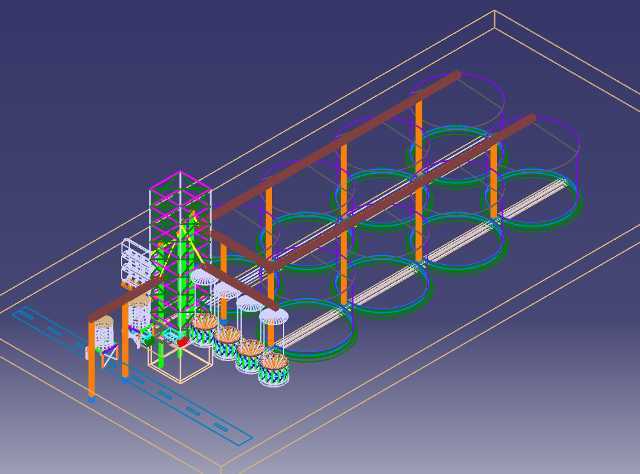

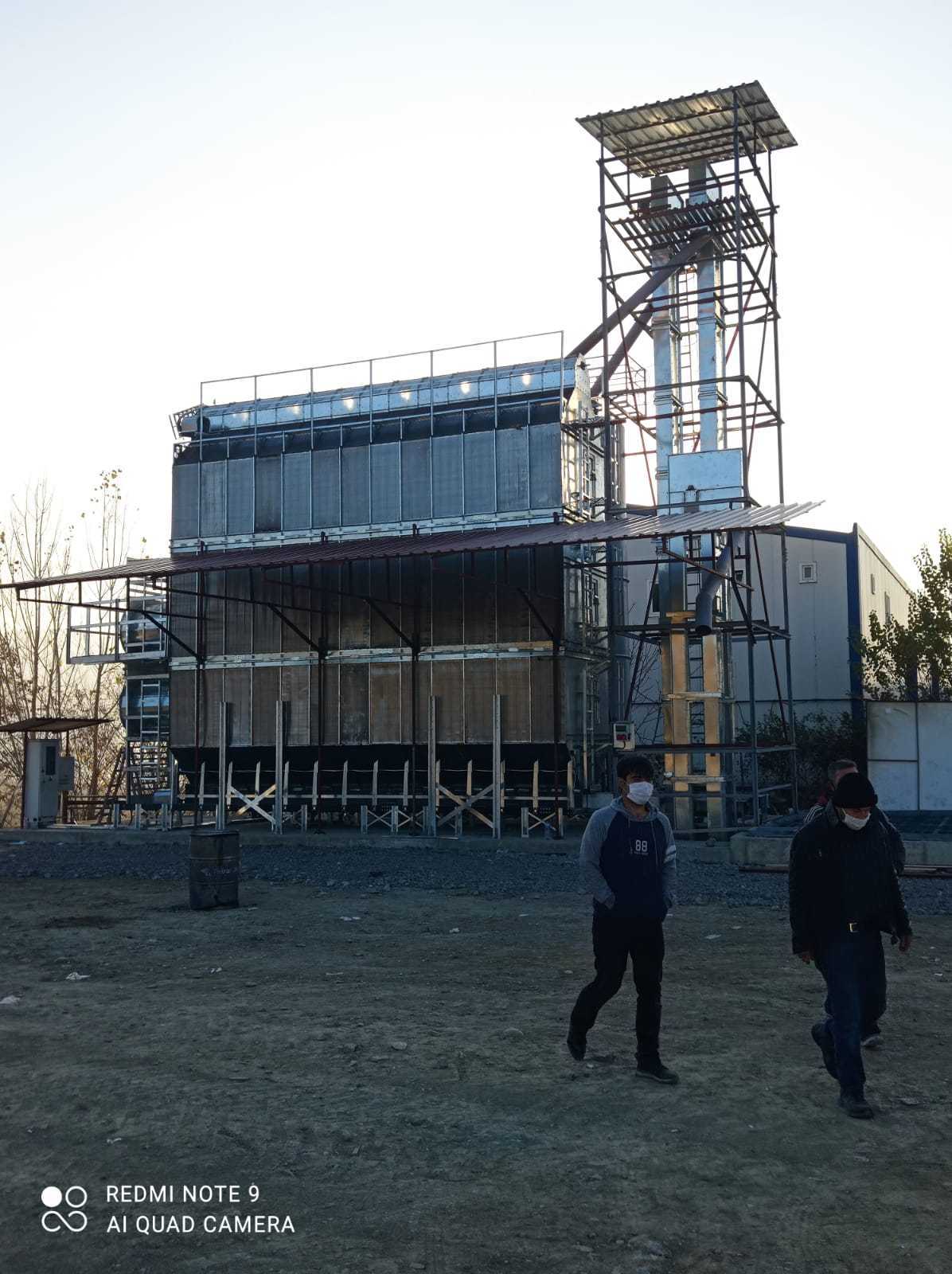

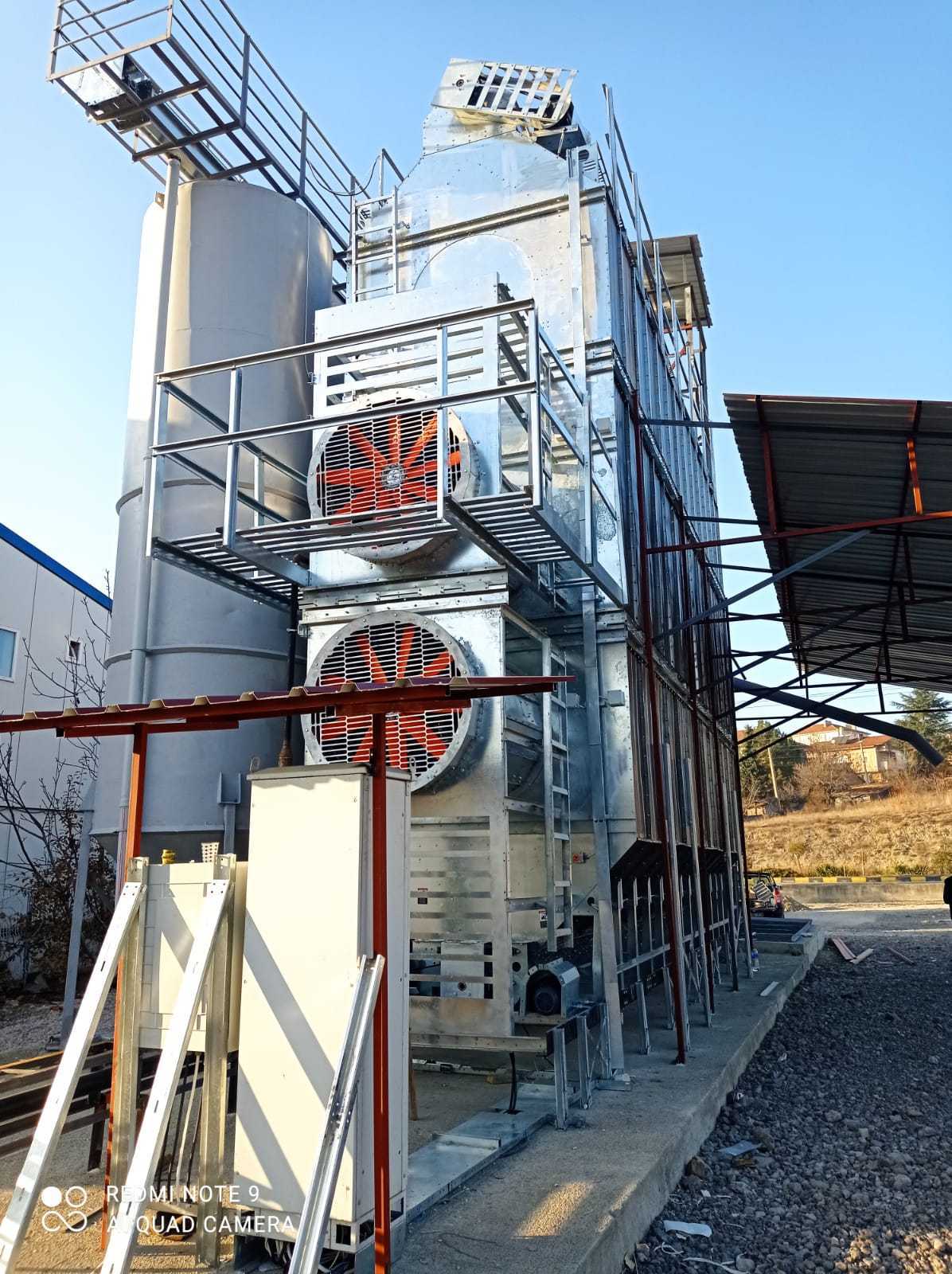

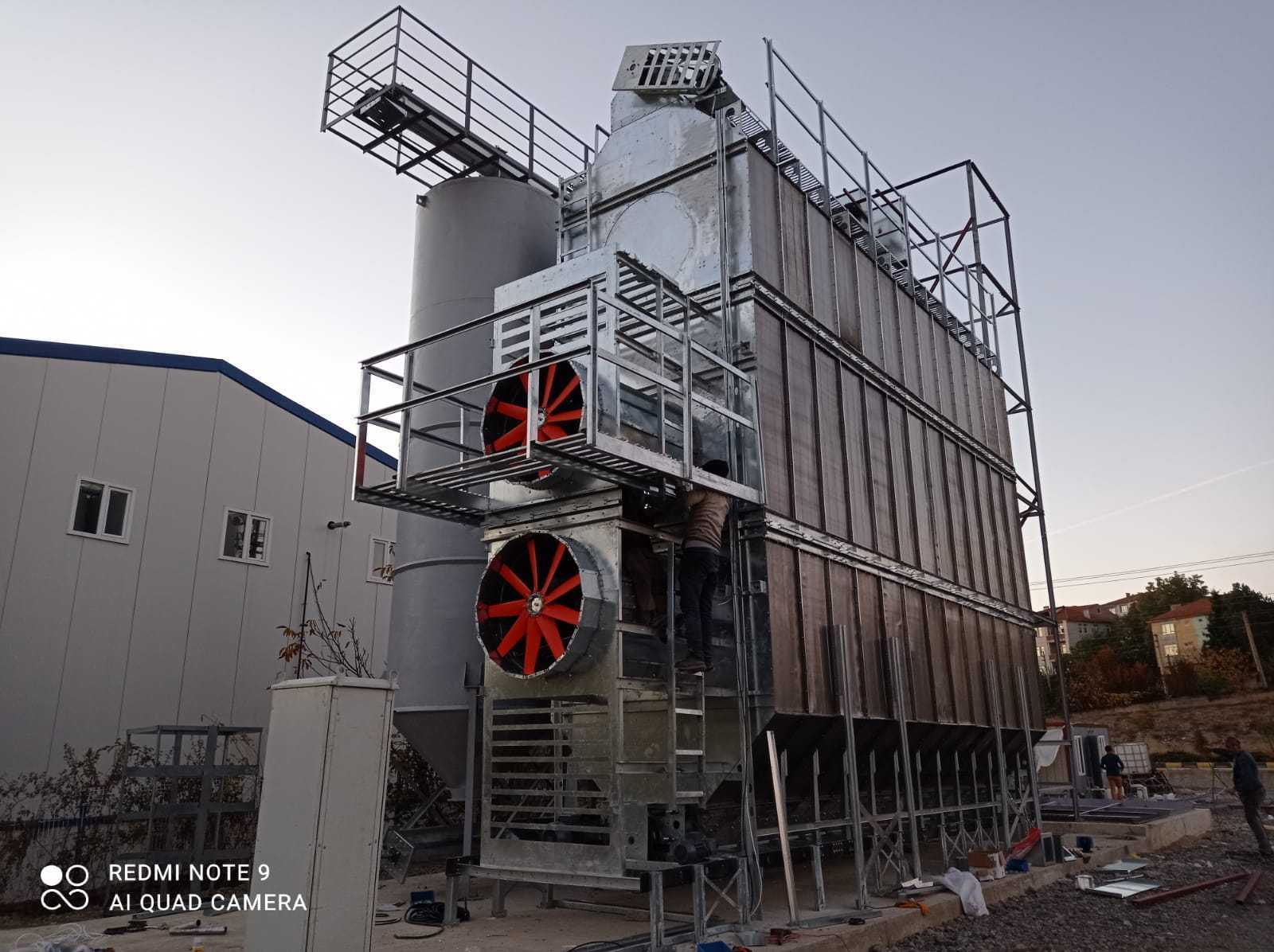

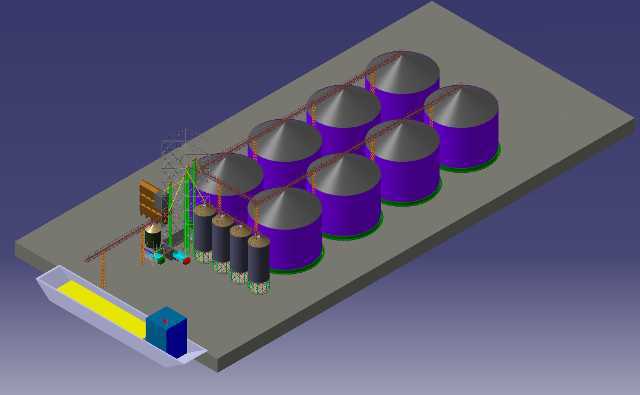

谷物烘干处理成套设备结构设计方案

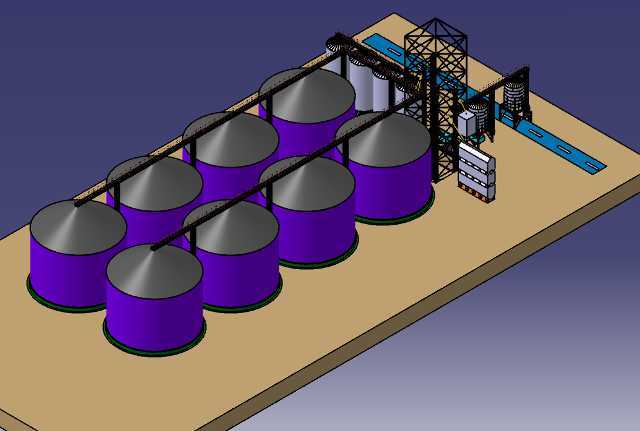

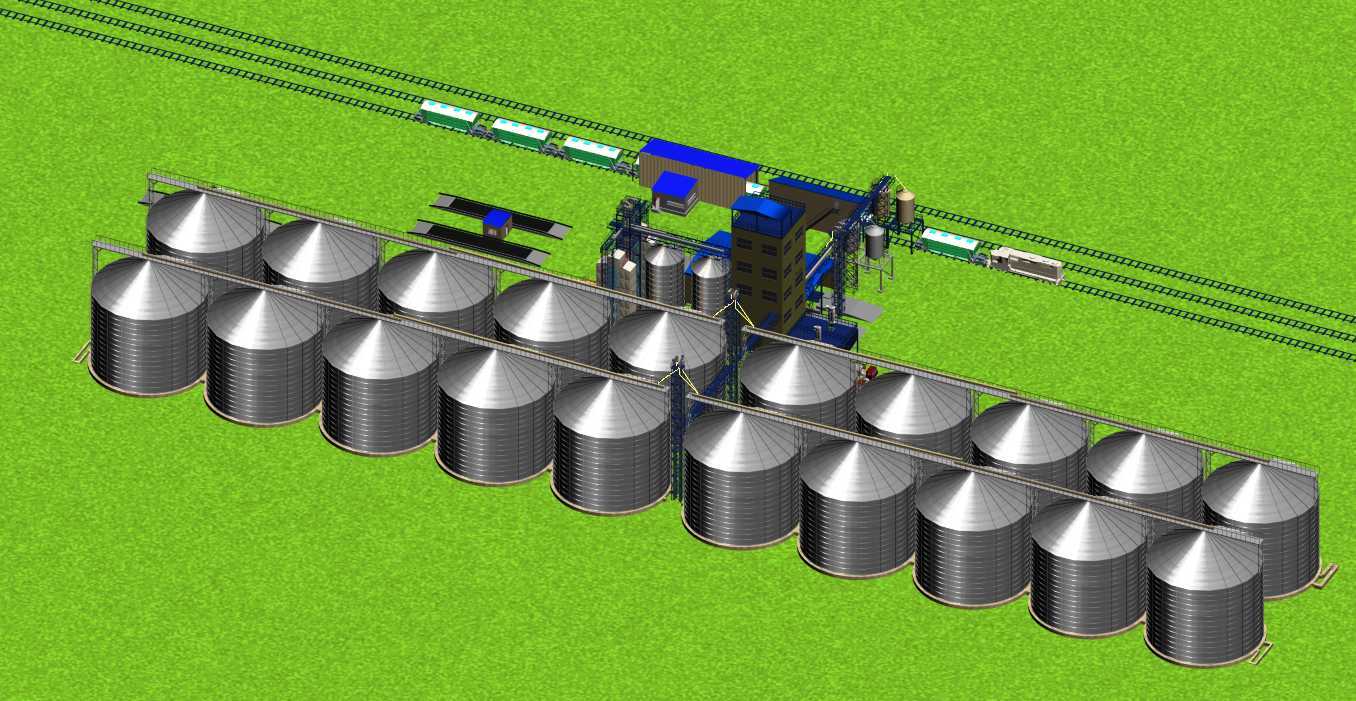

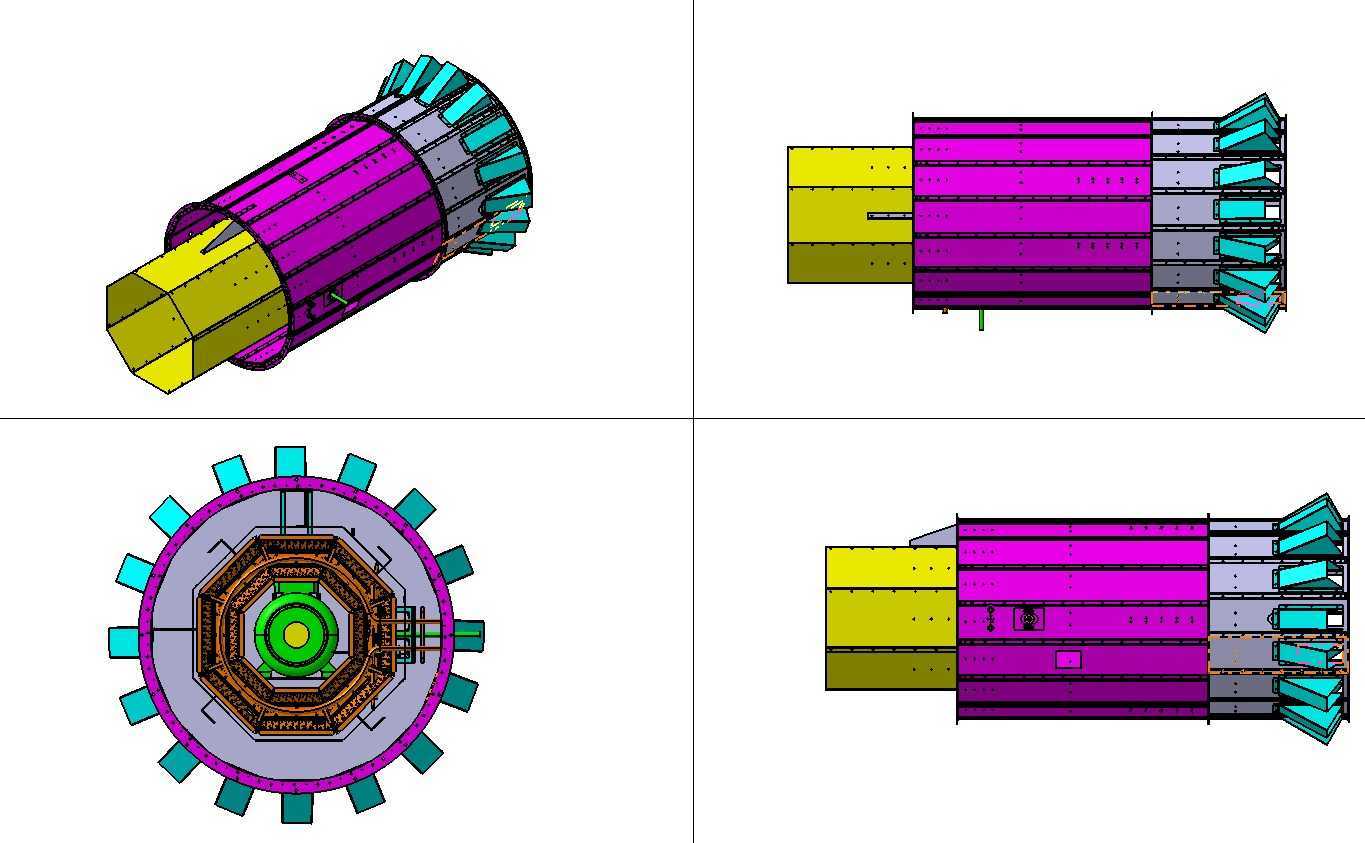

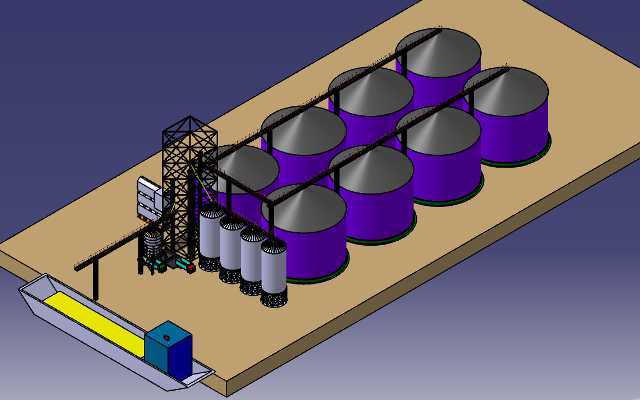

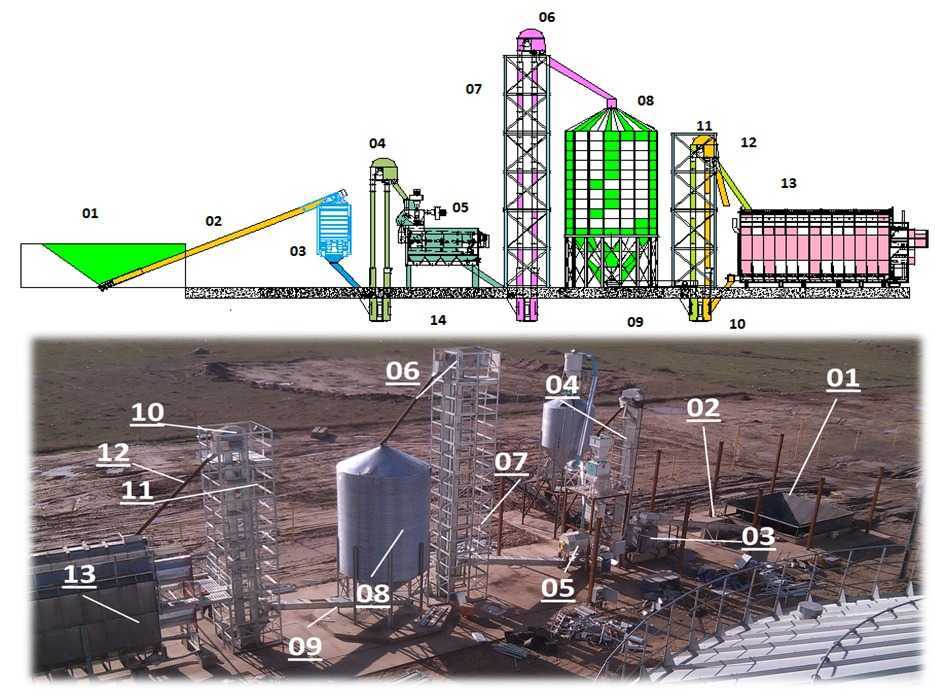

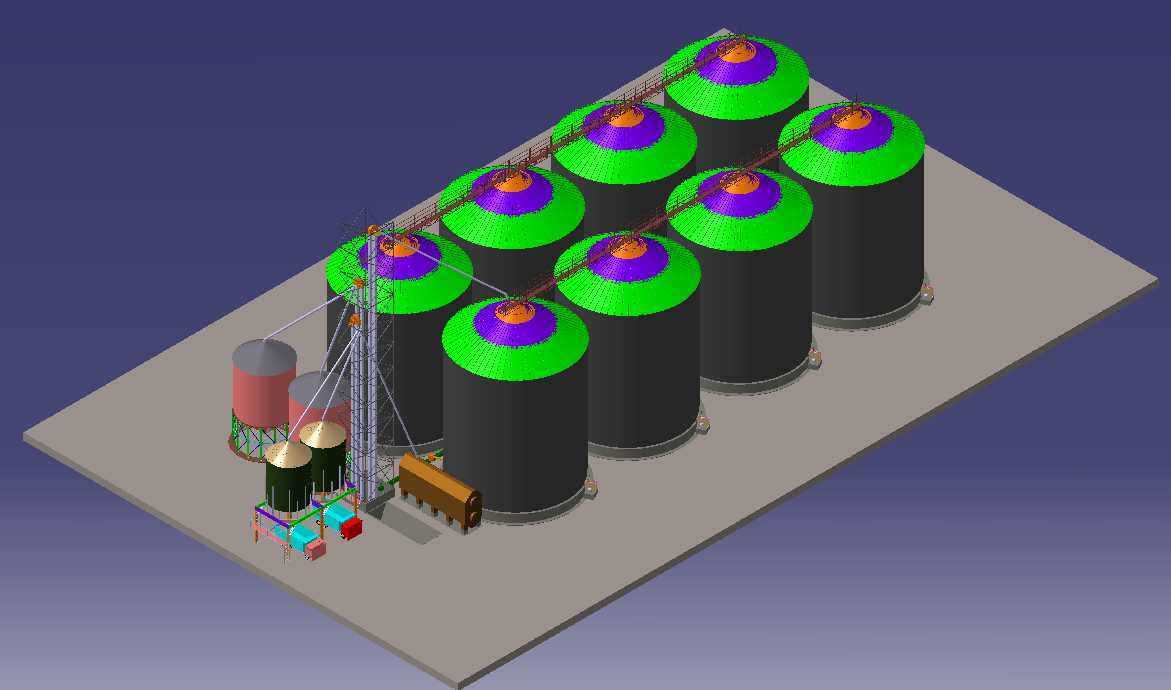

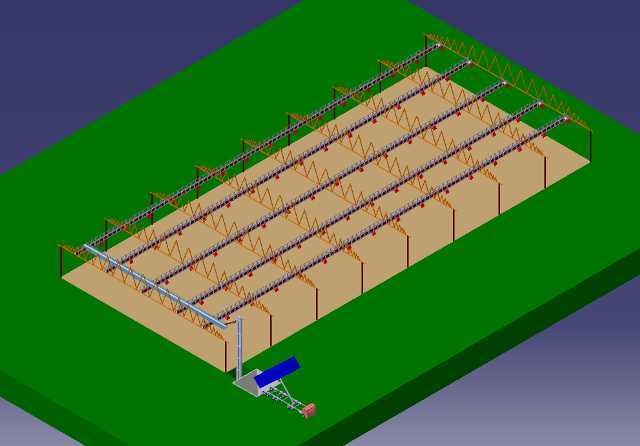

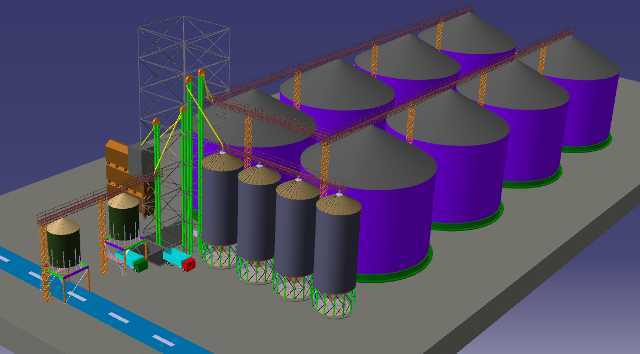

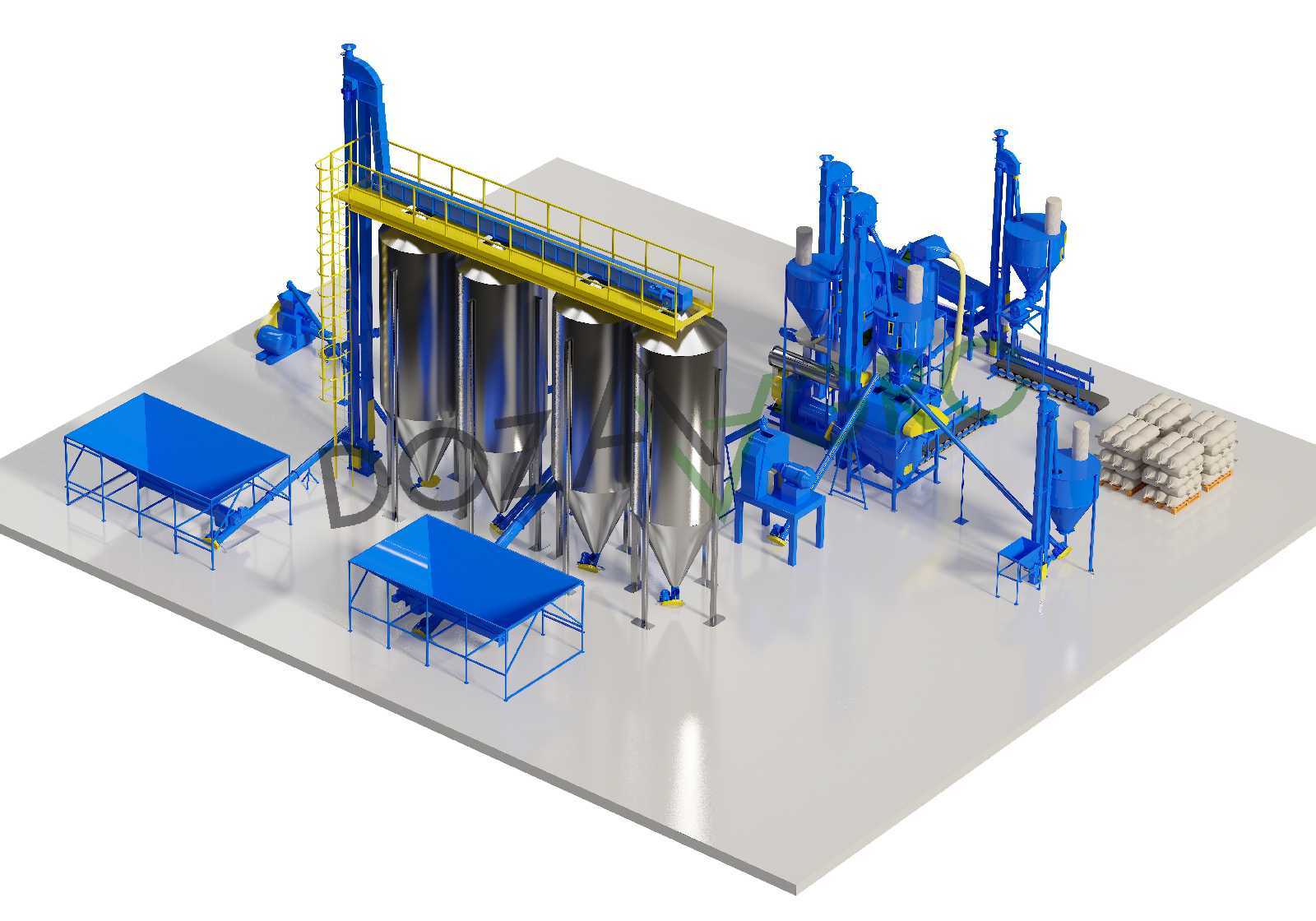

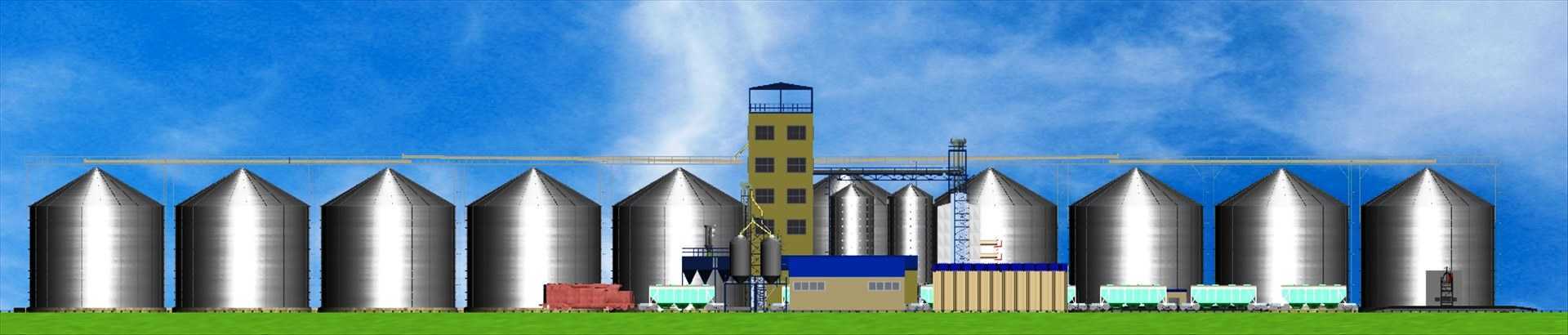

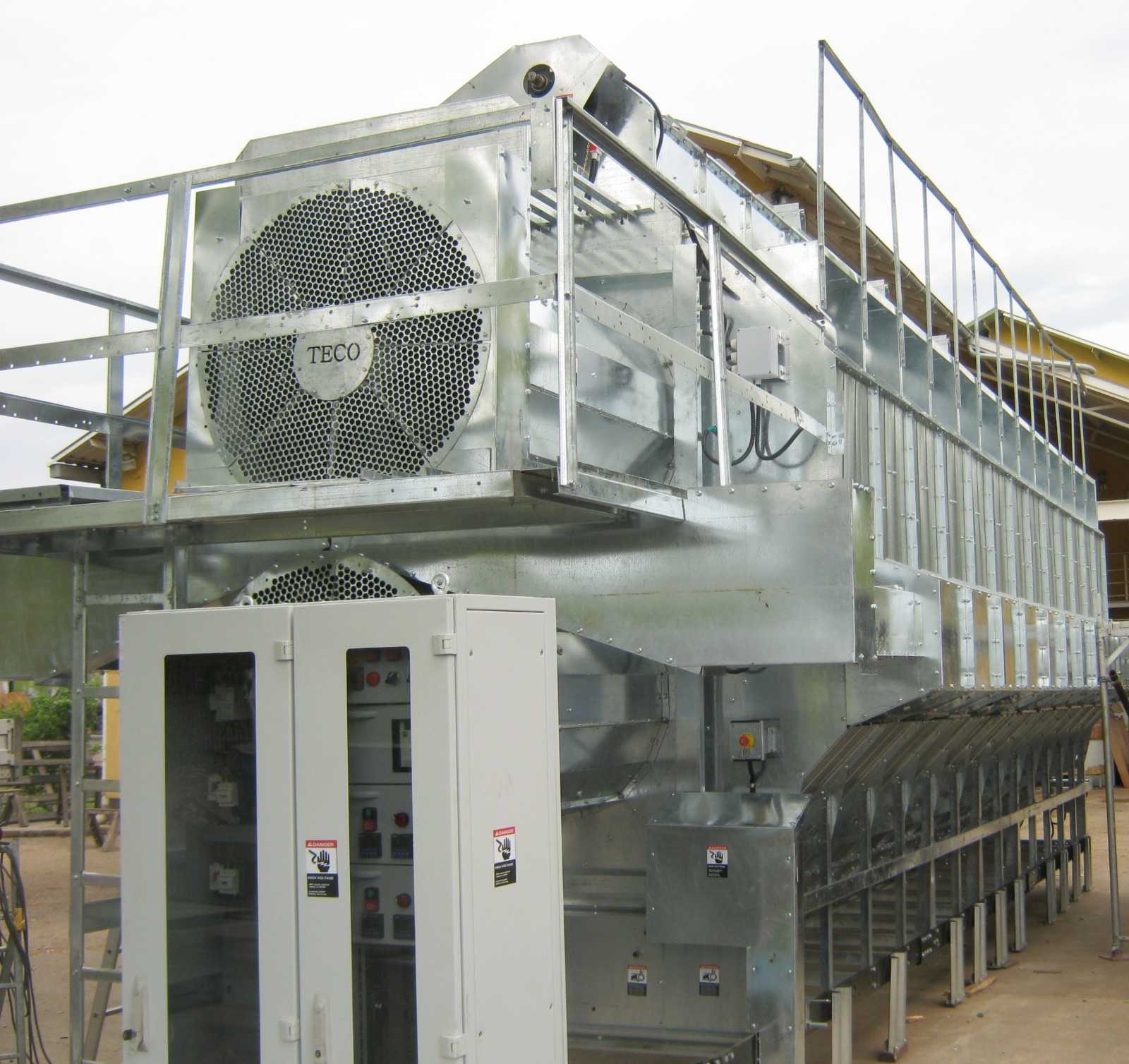

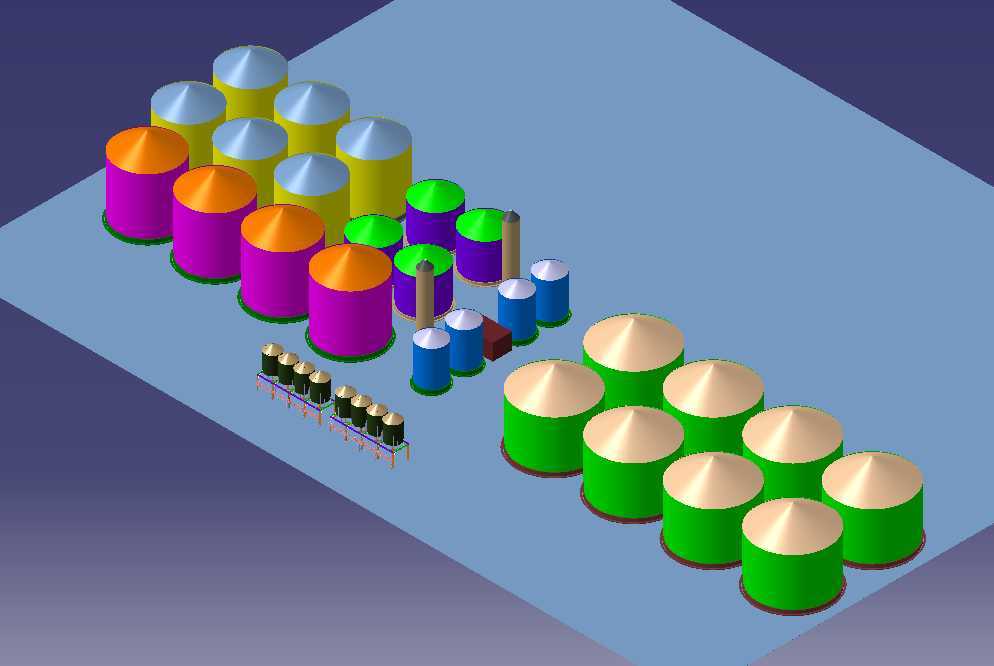

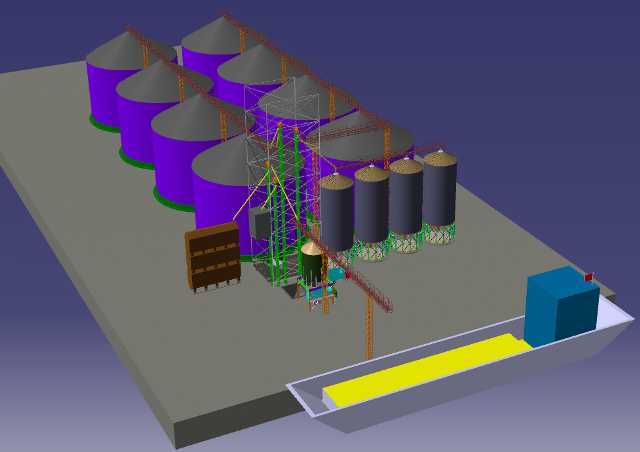

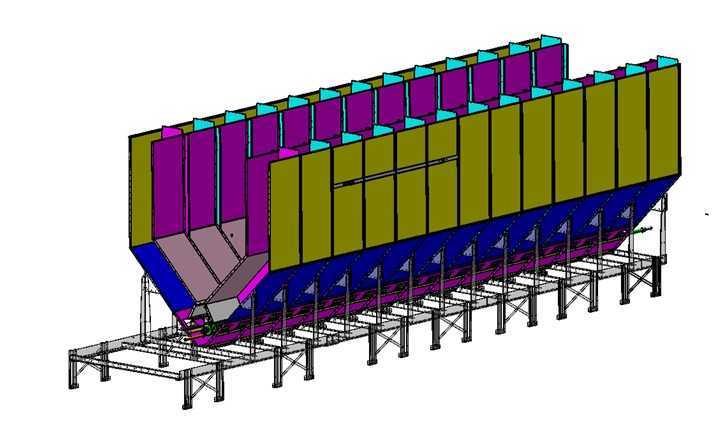

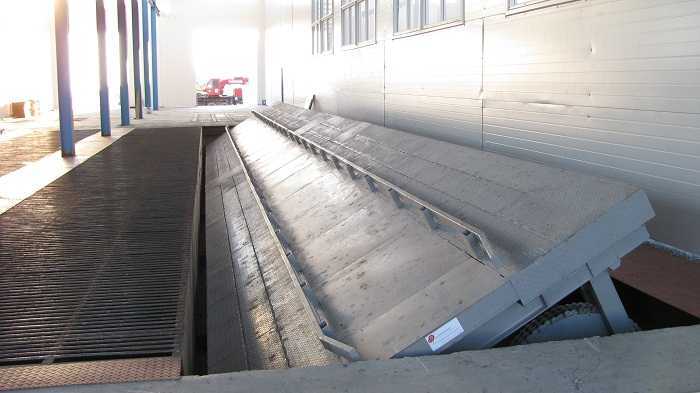

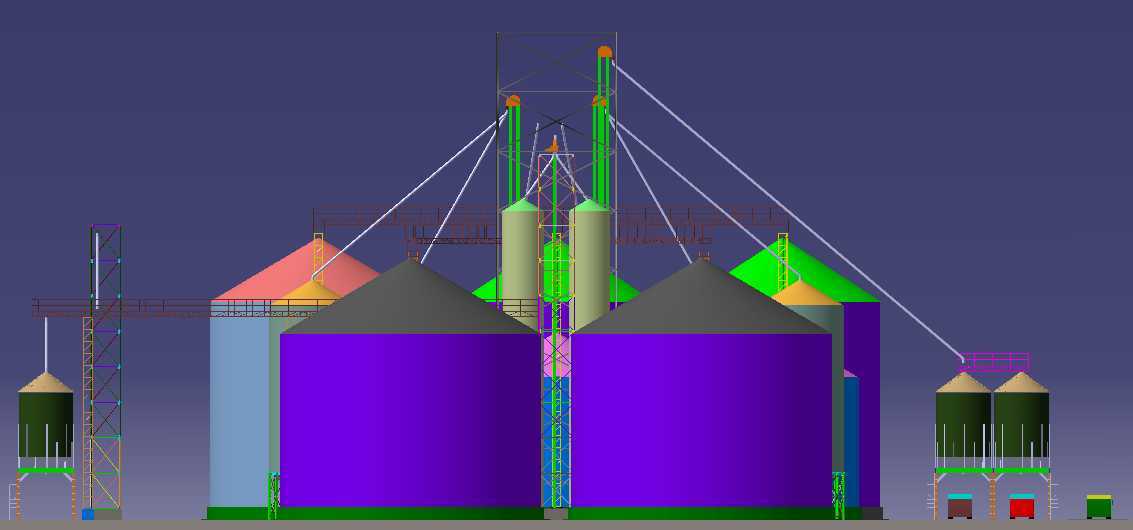

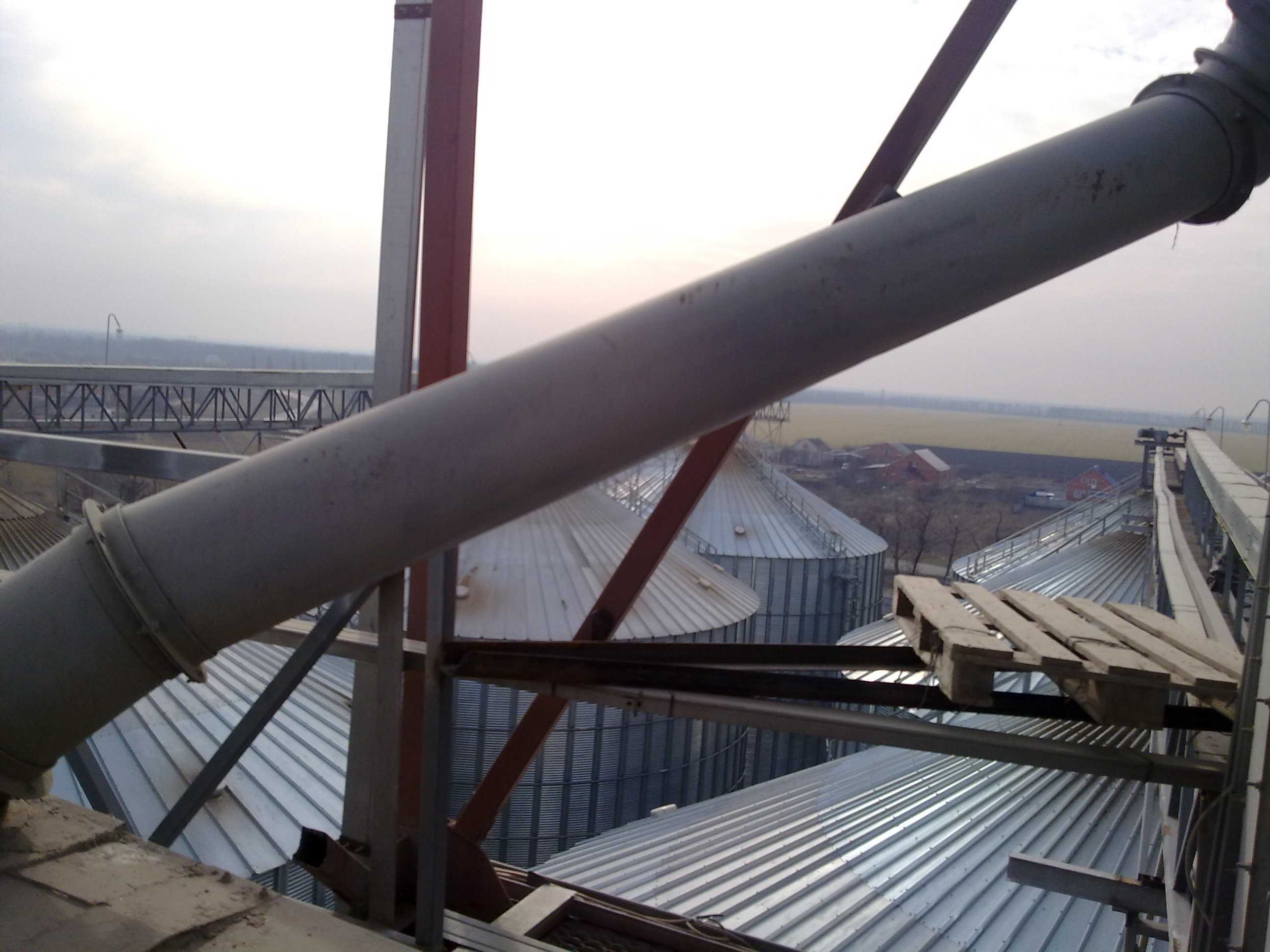

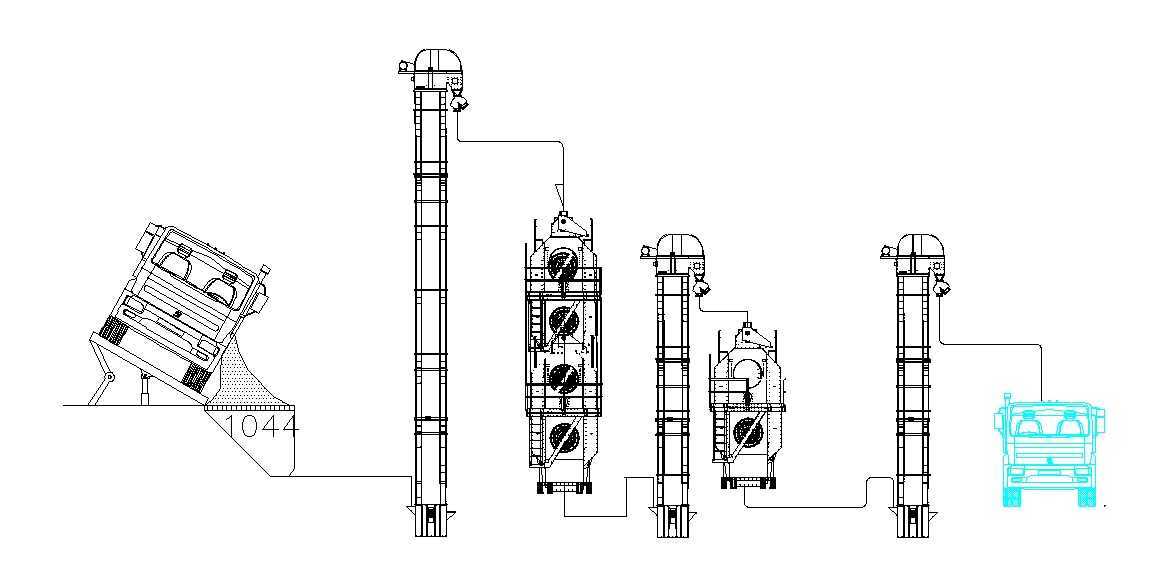

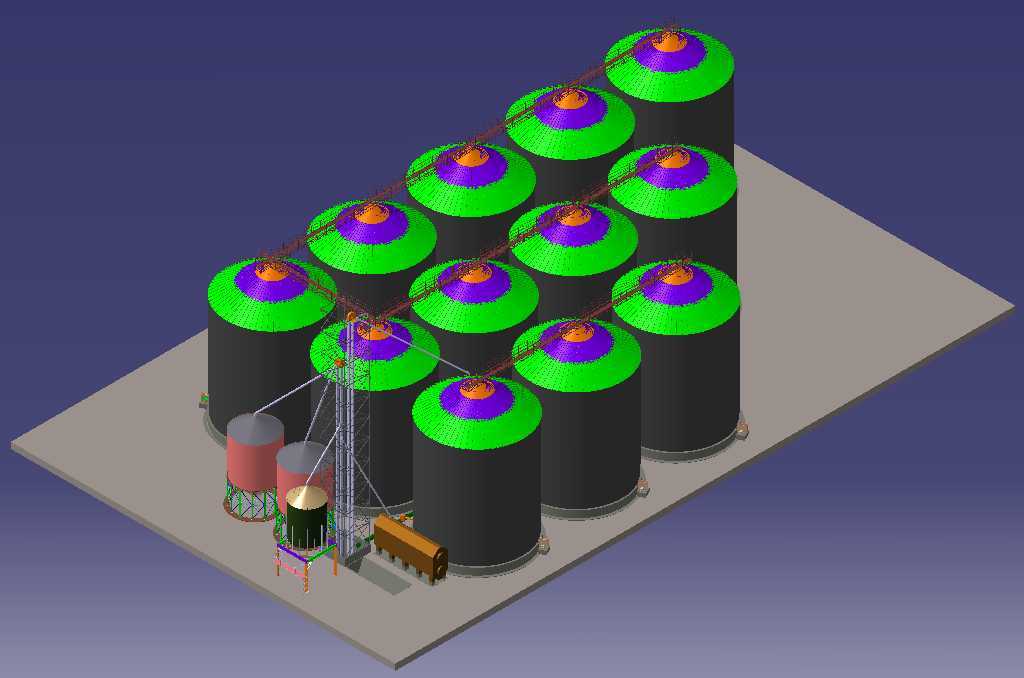

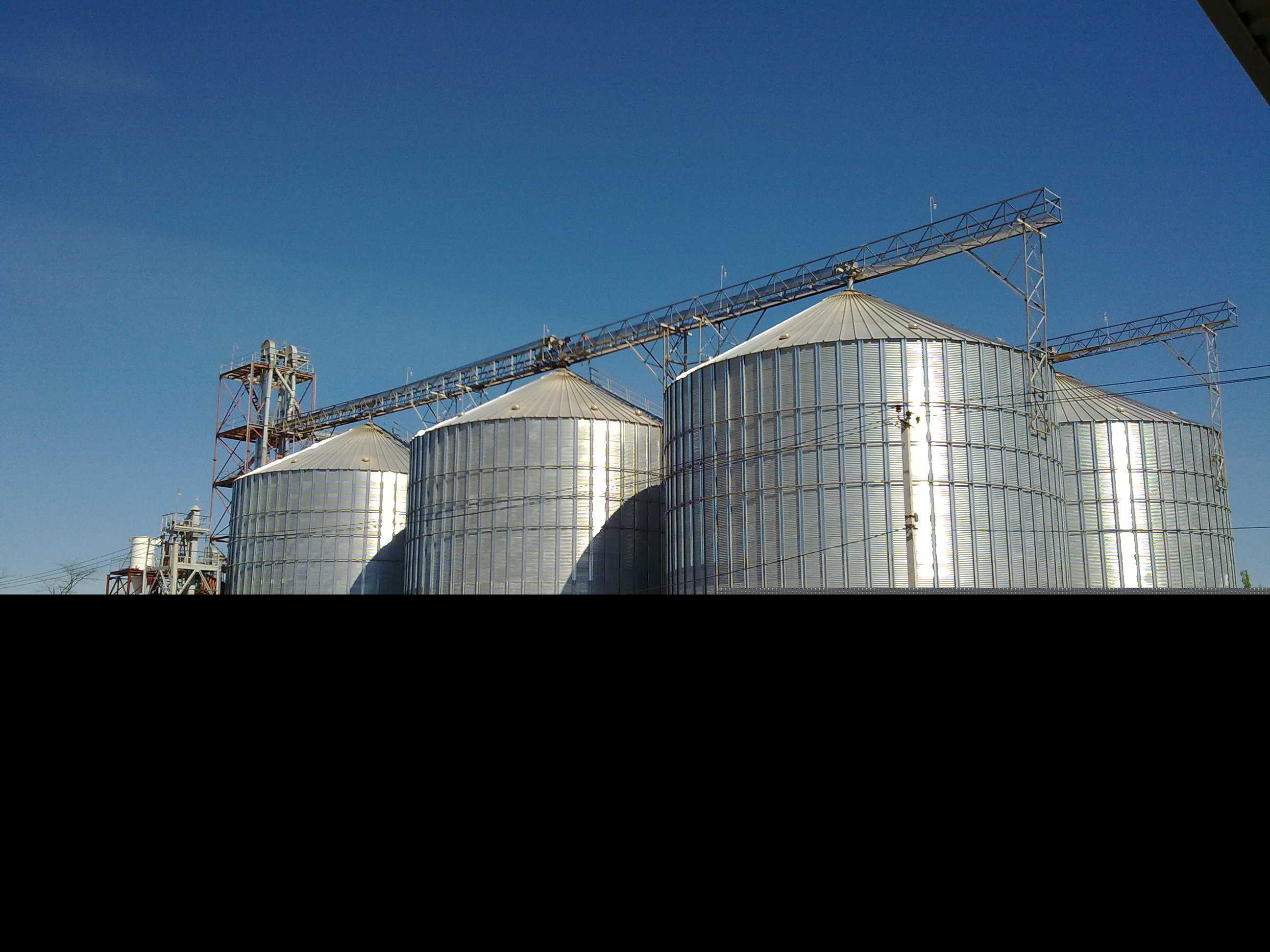

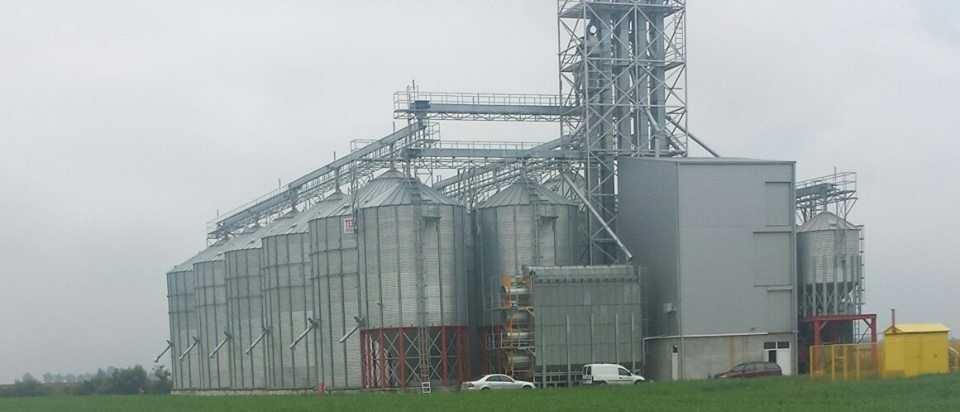

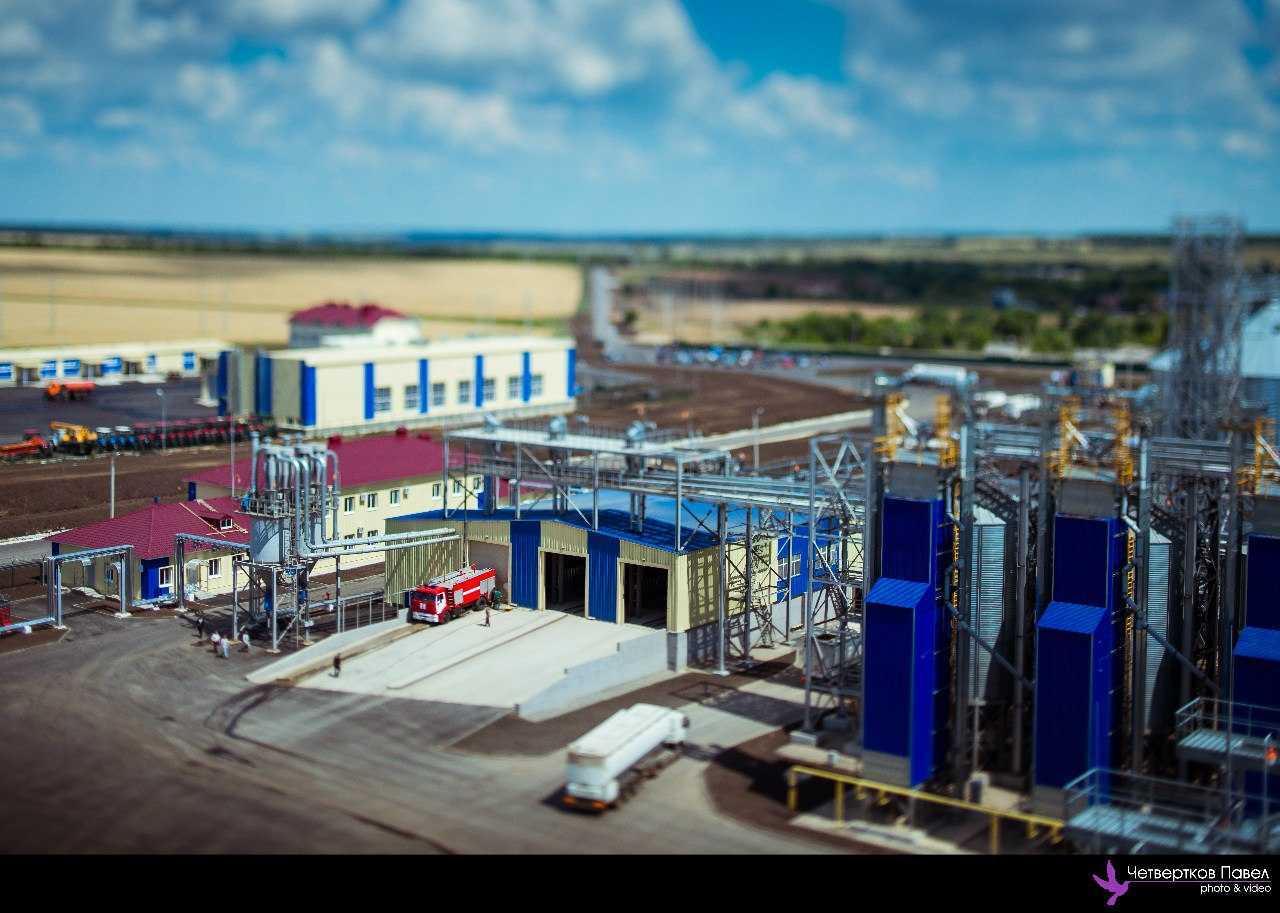

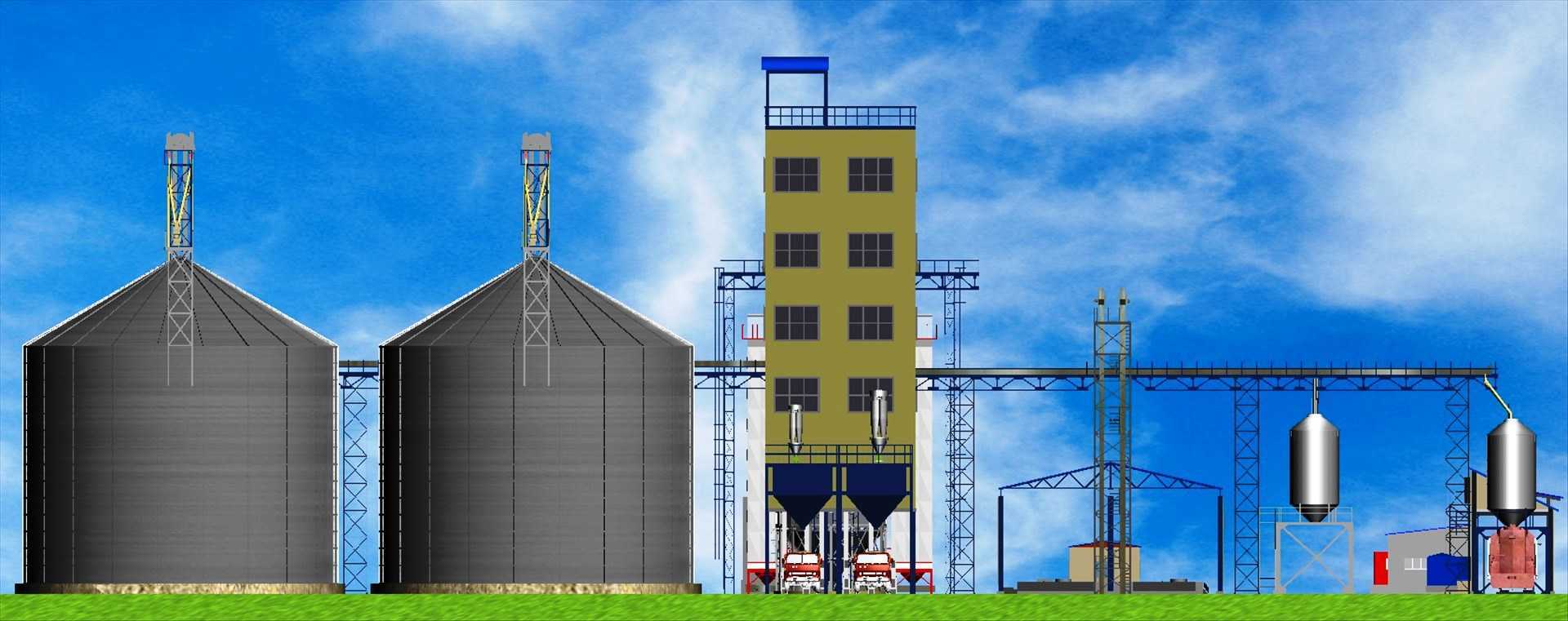

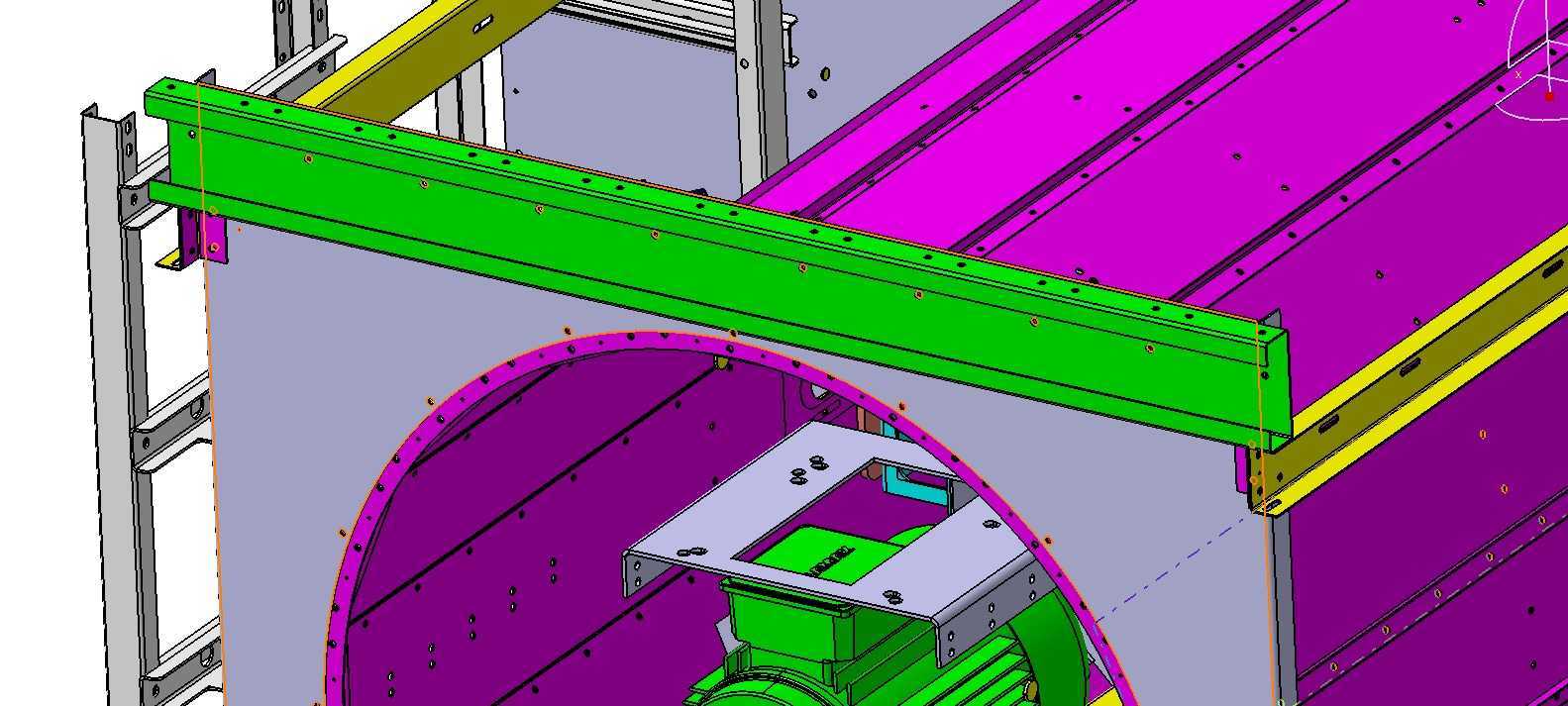

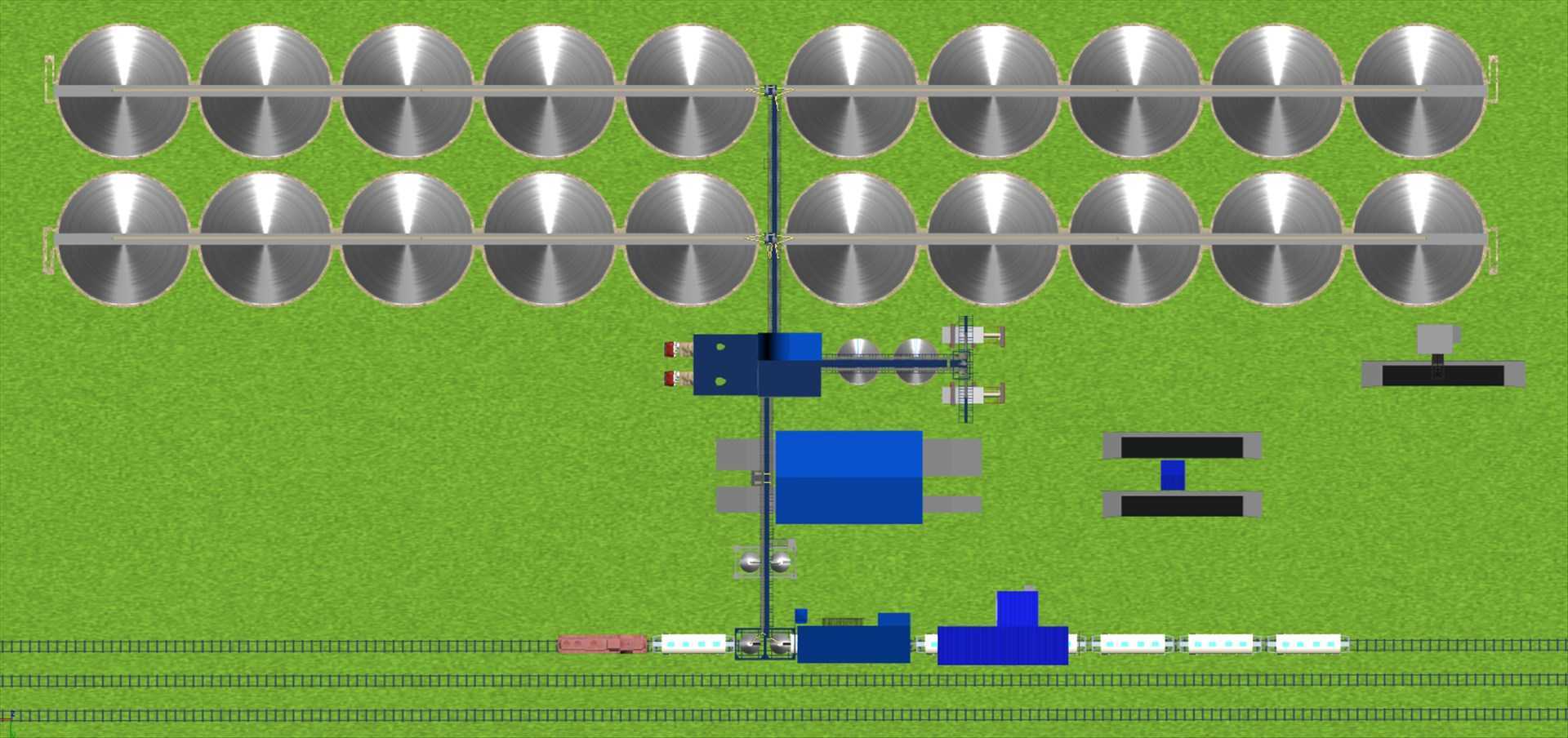

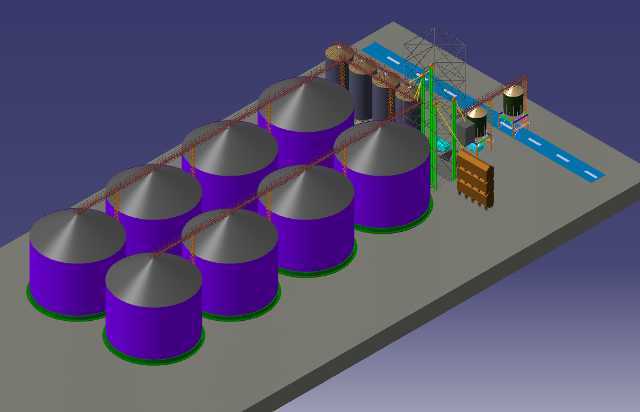

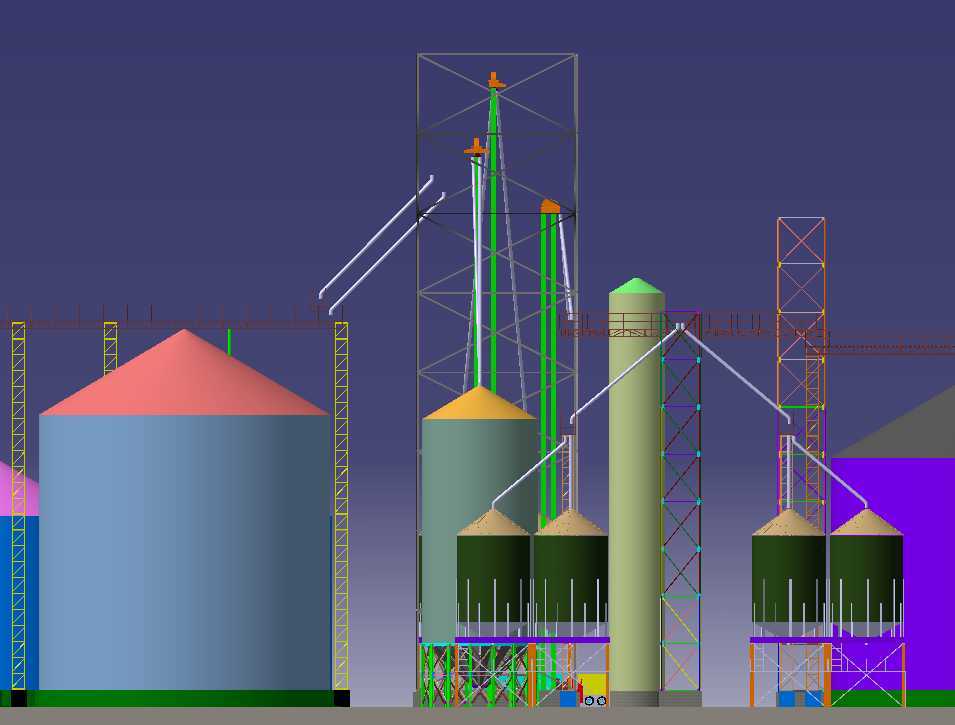

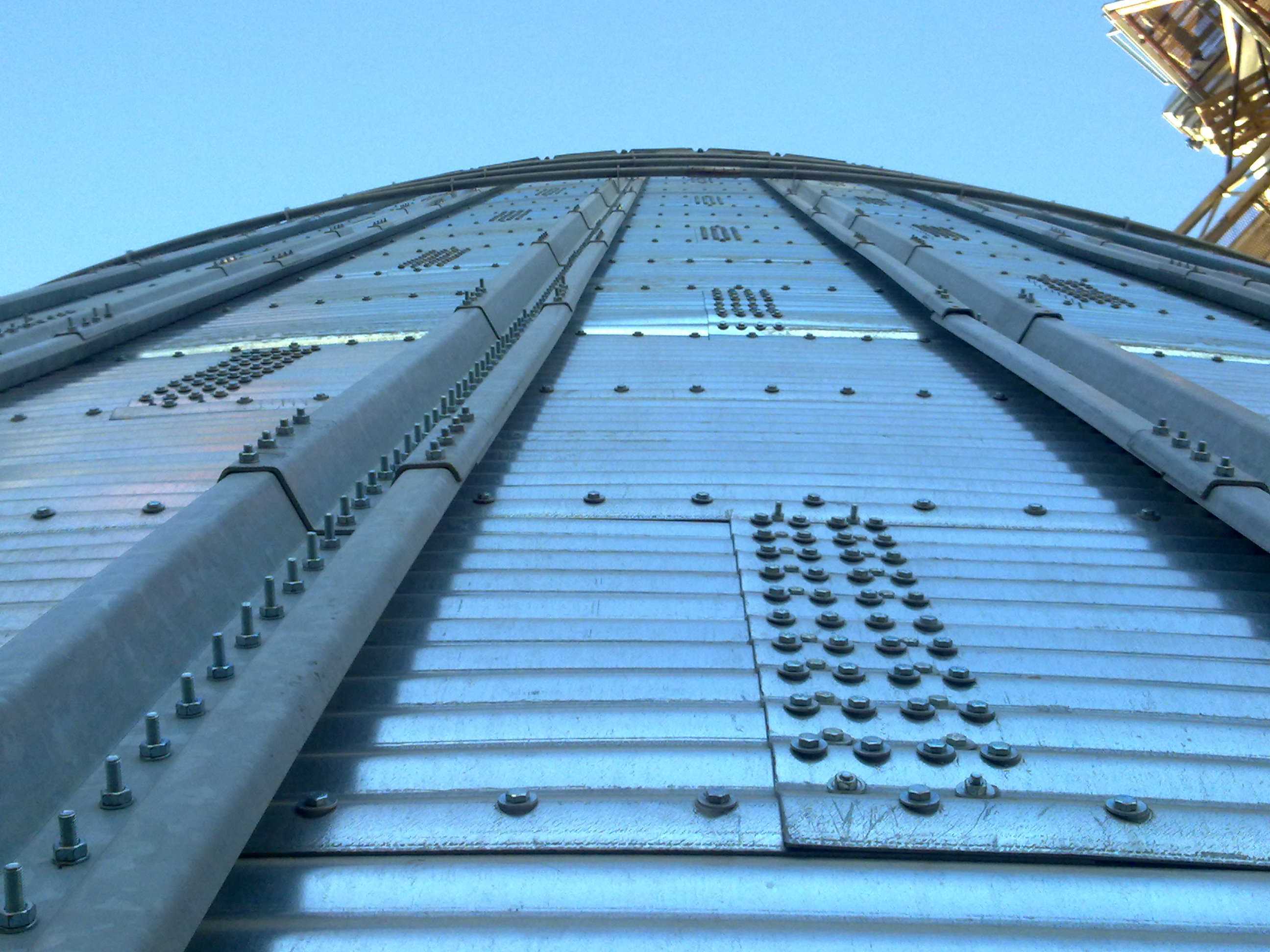

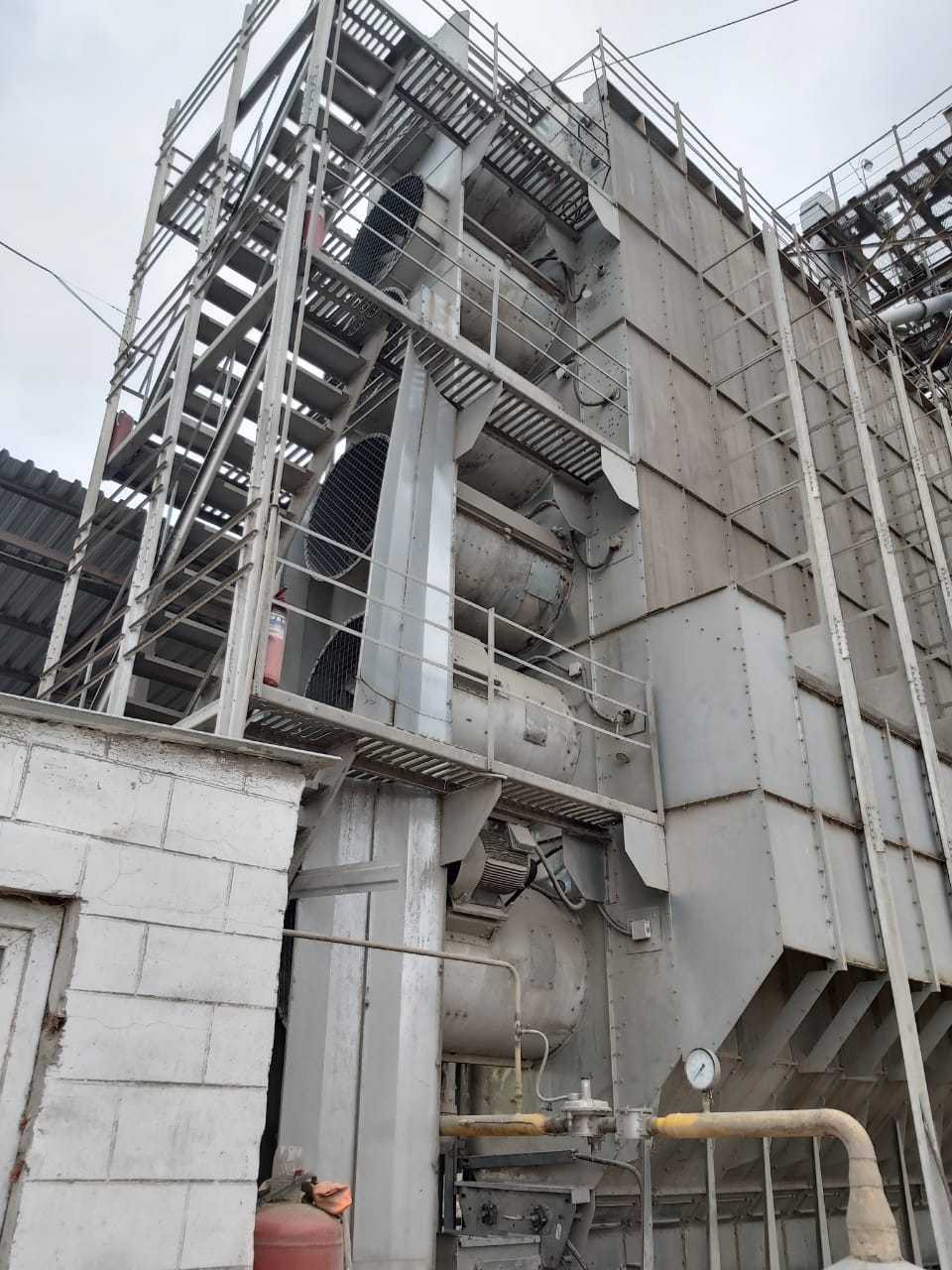

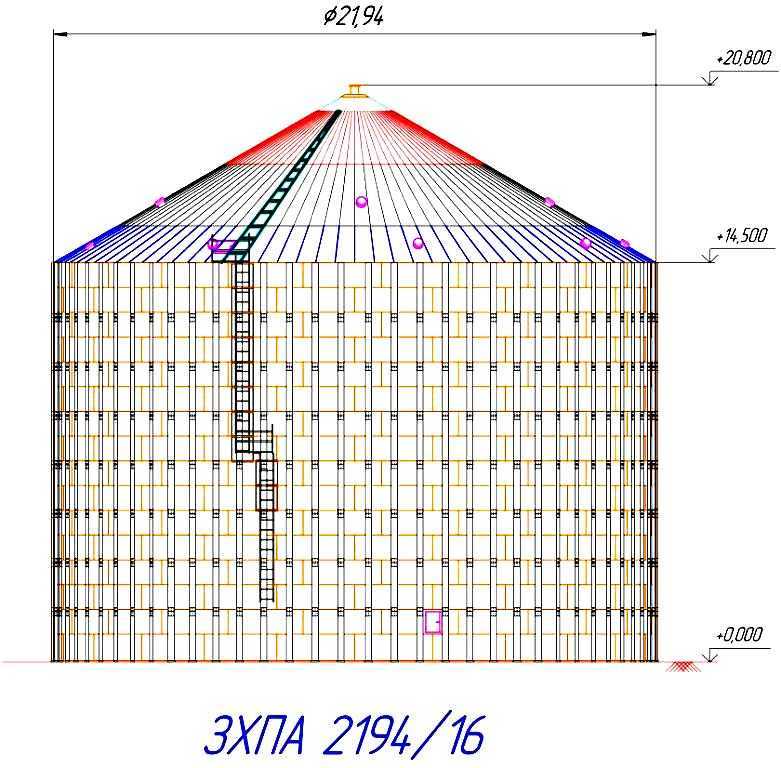

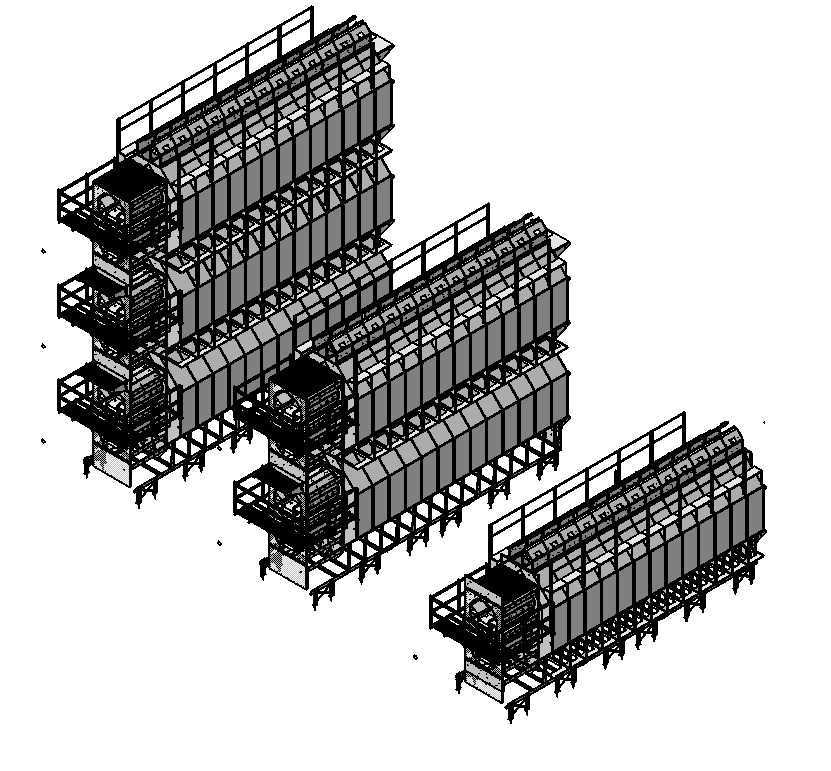

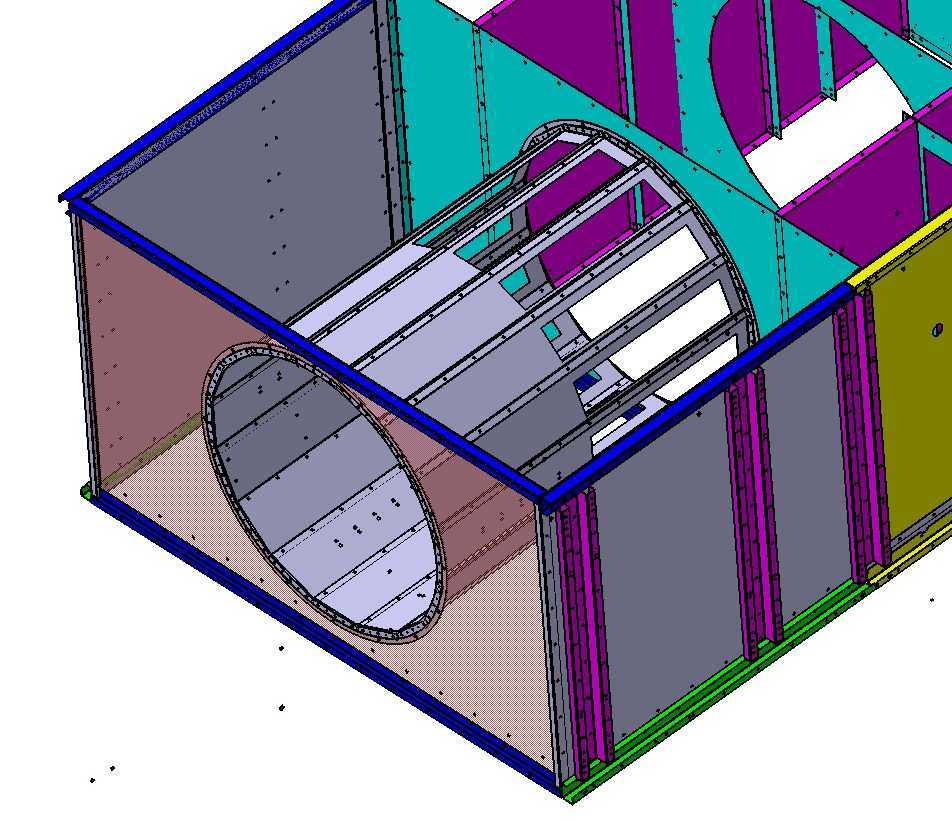

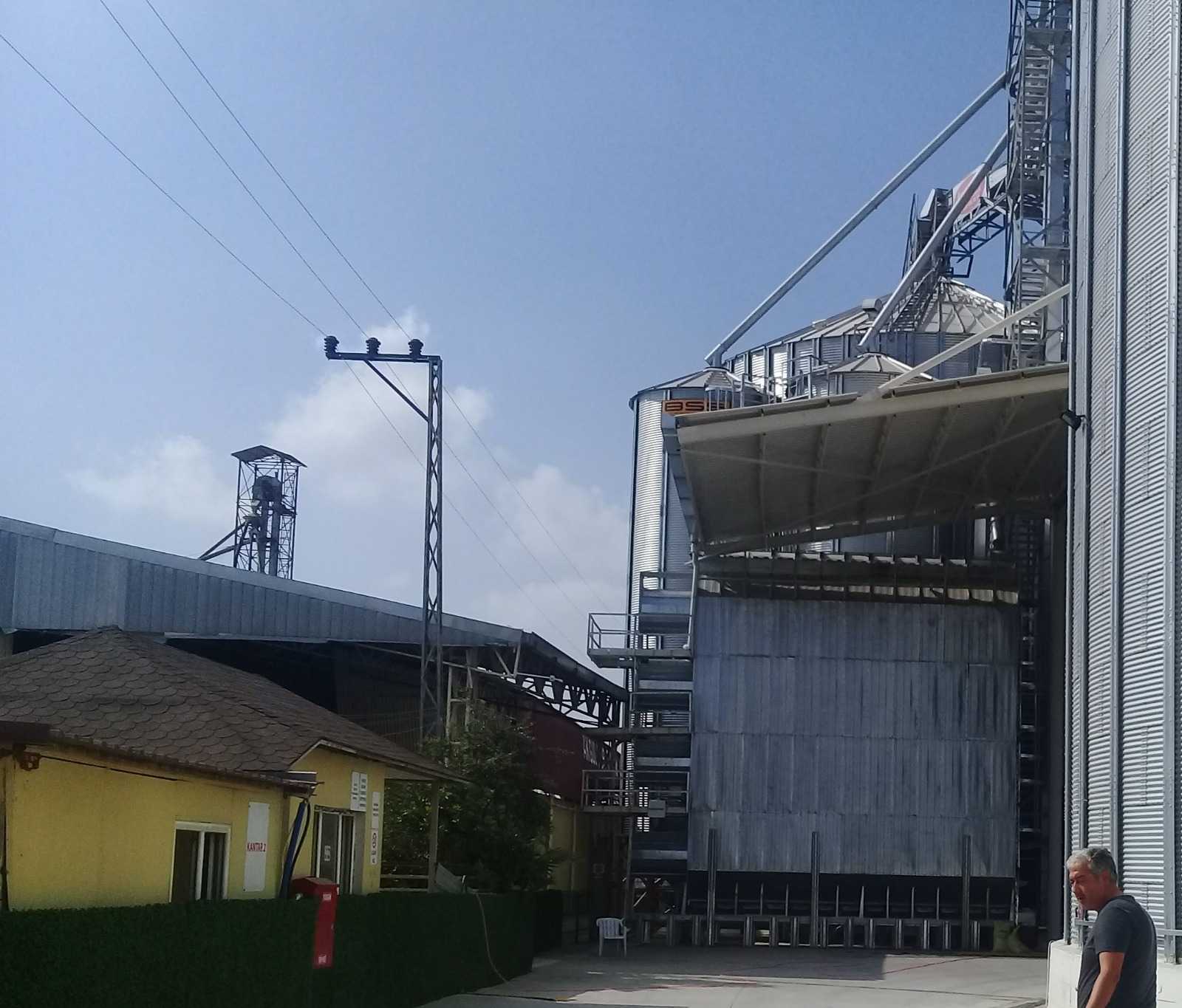

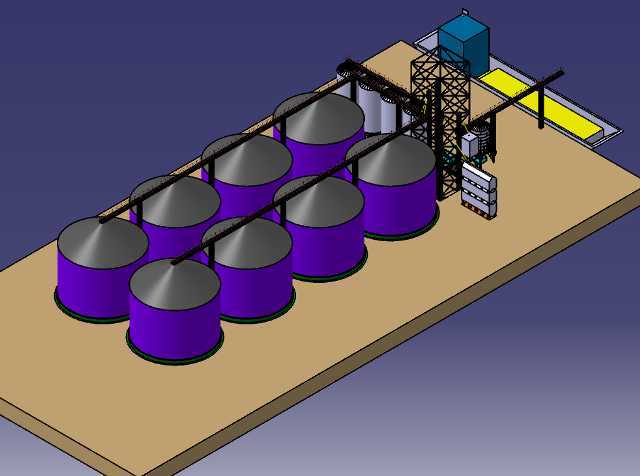

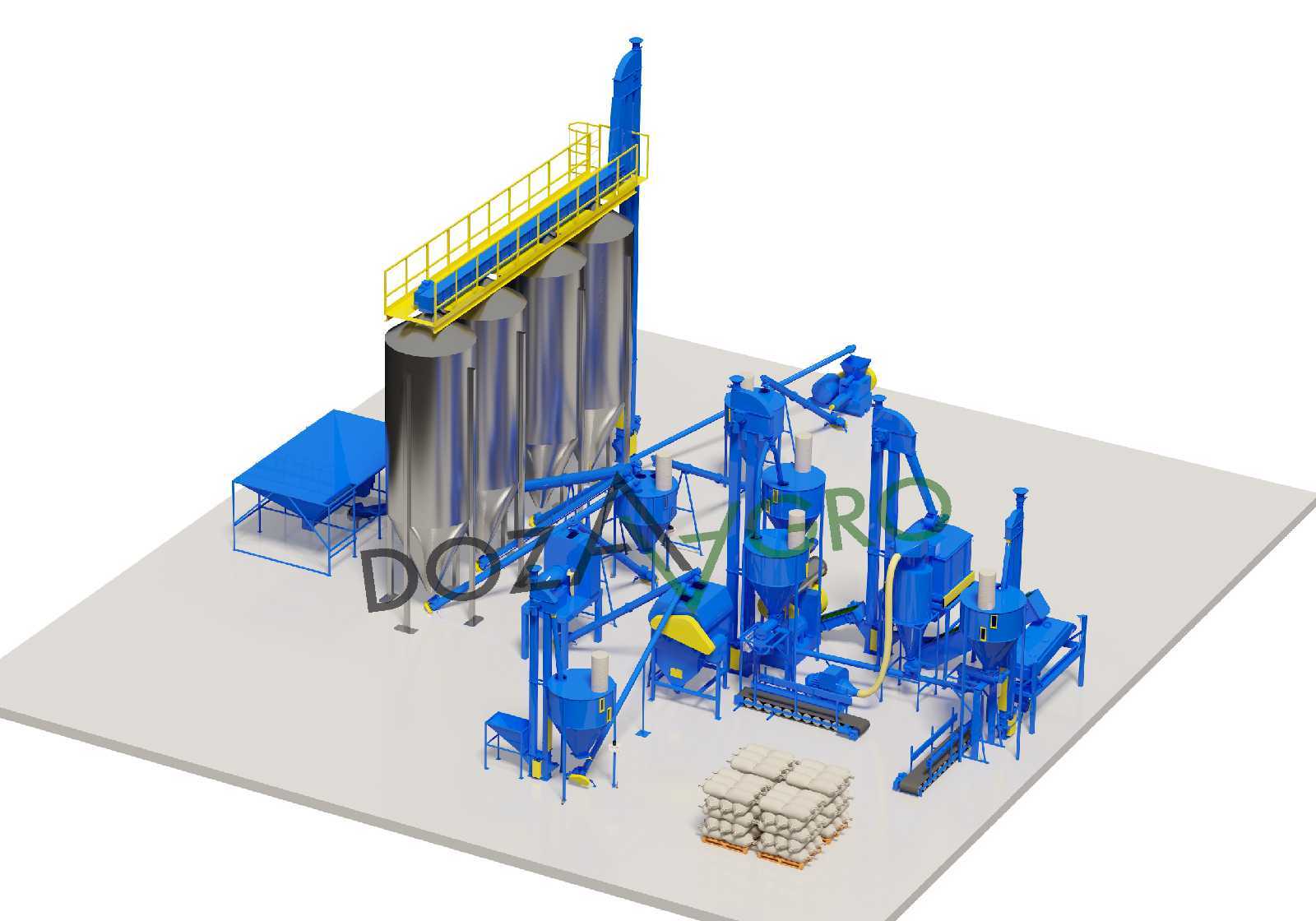

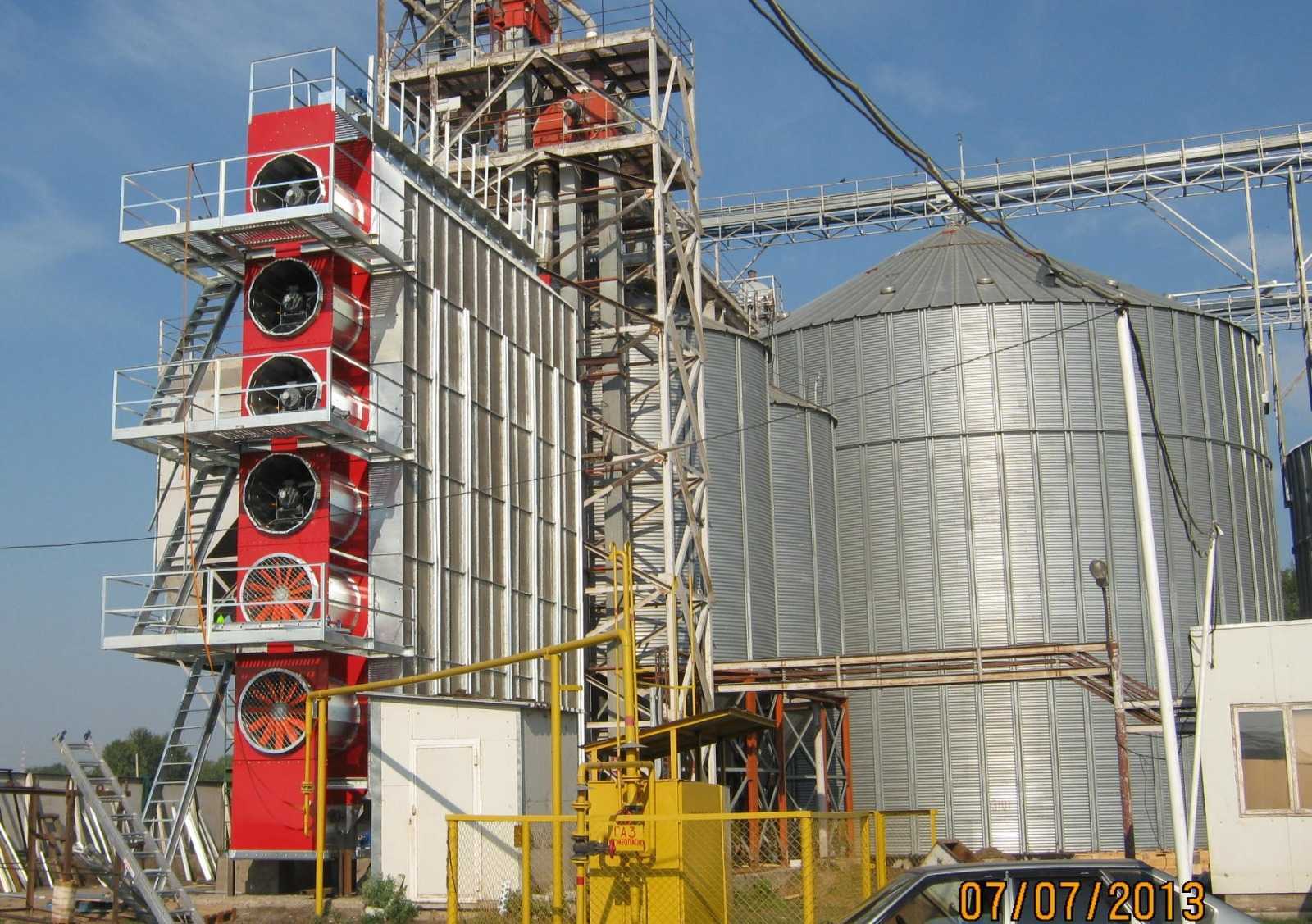

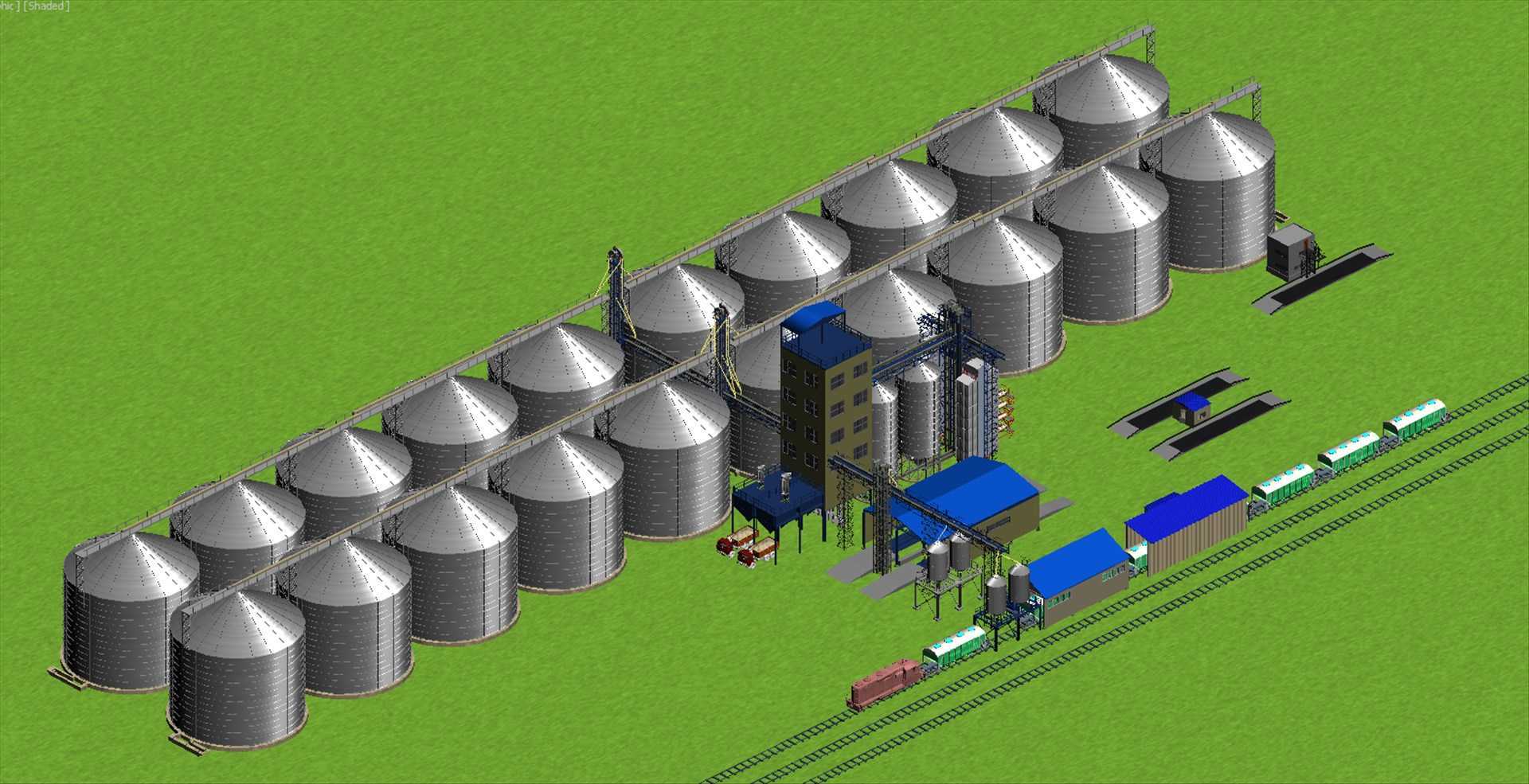

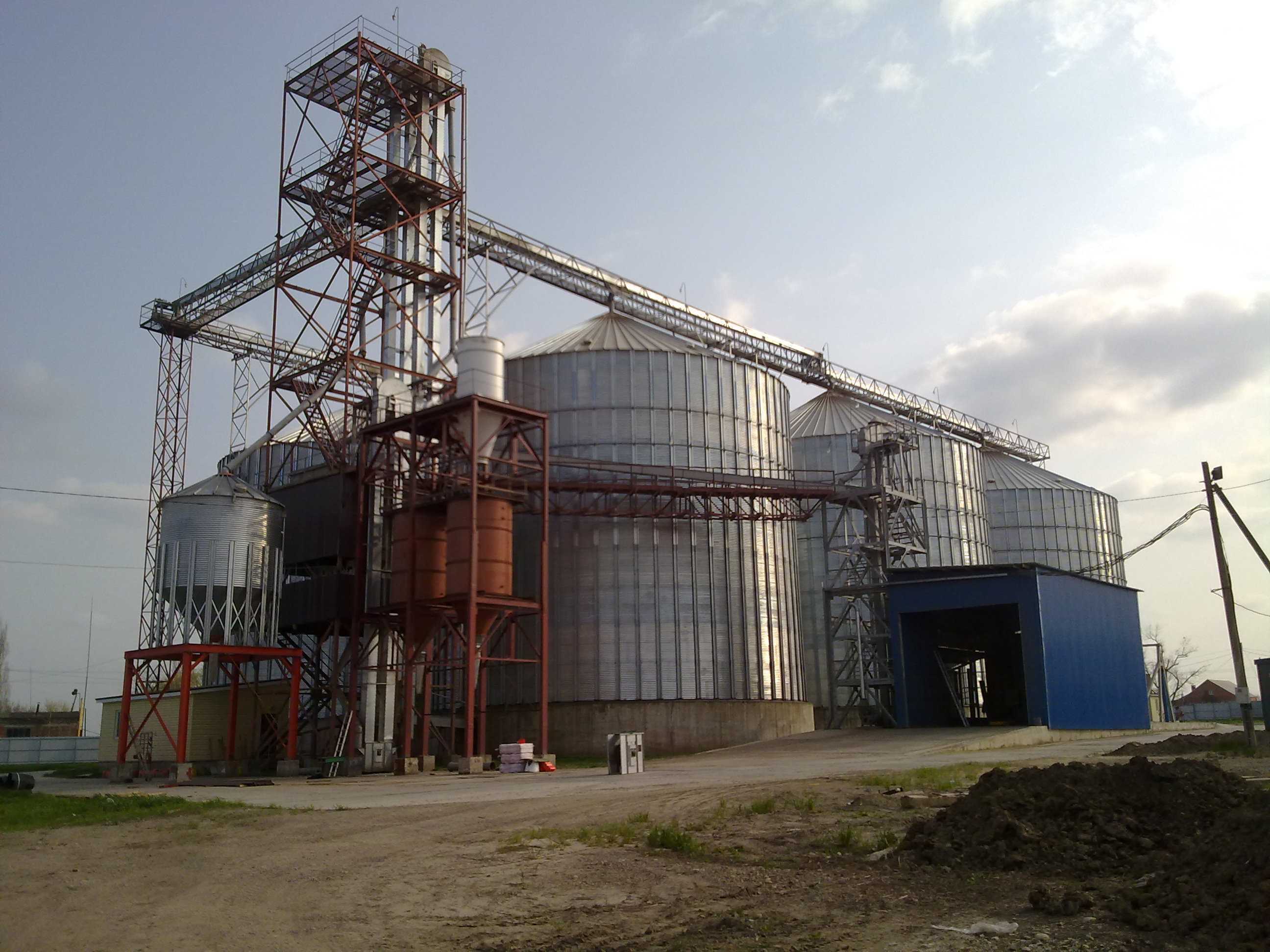

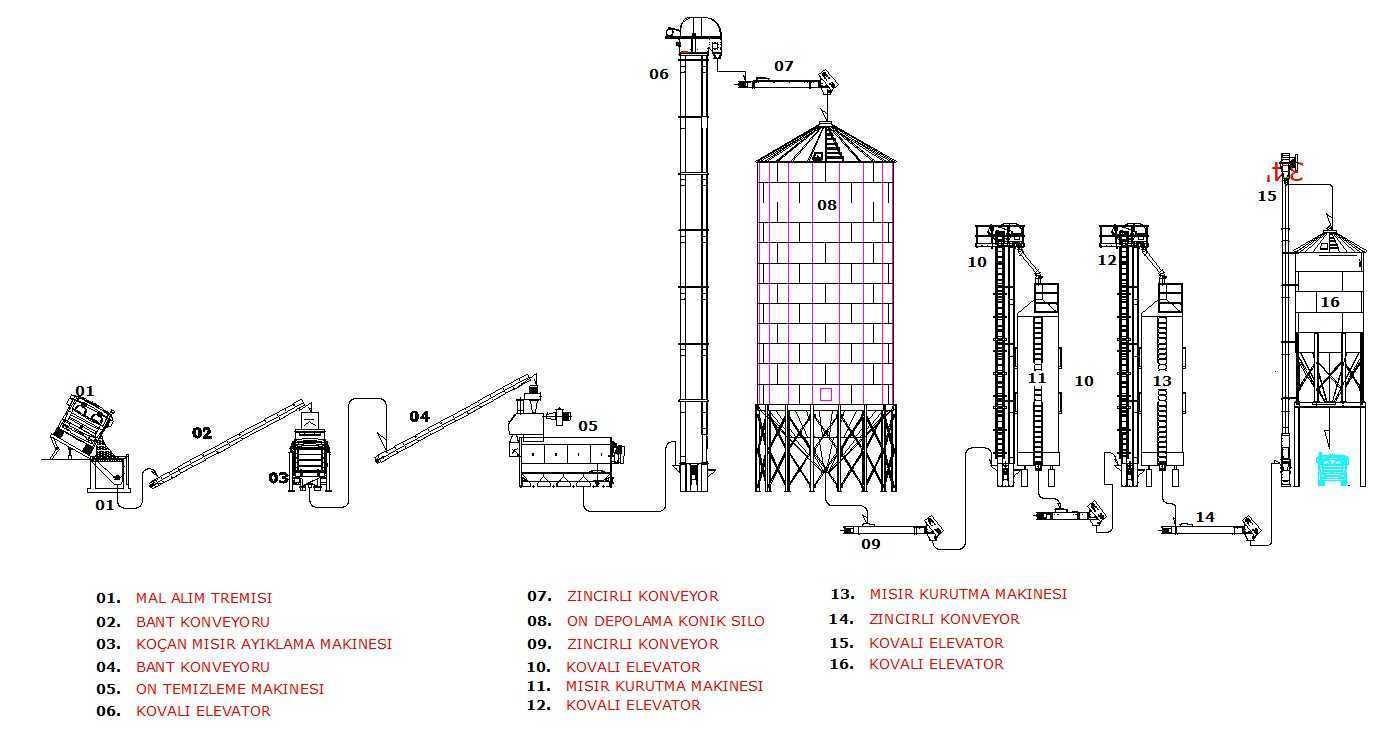

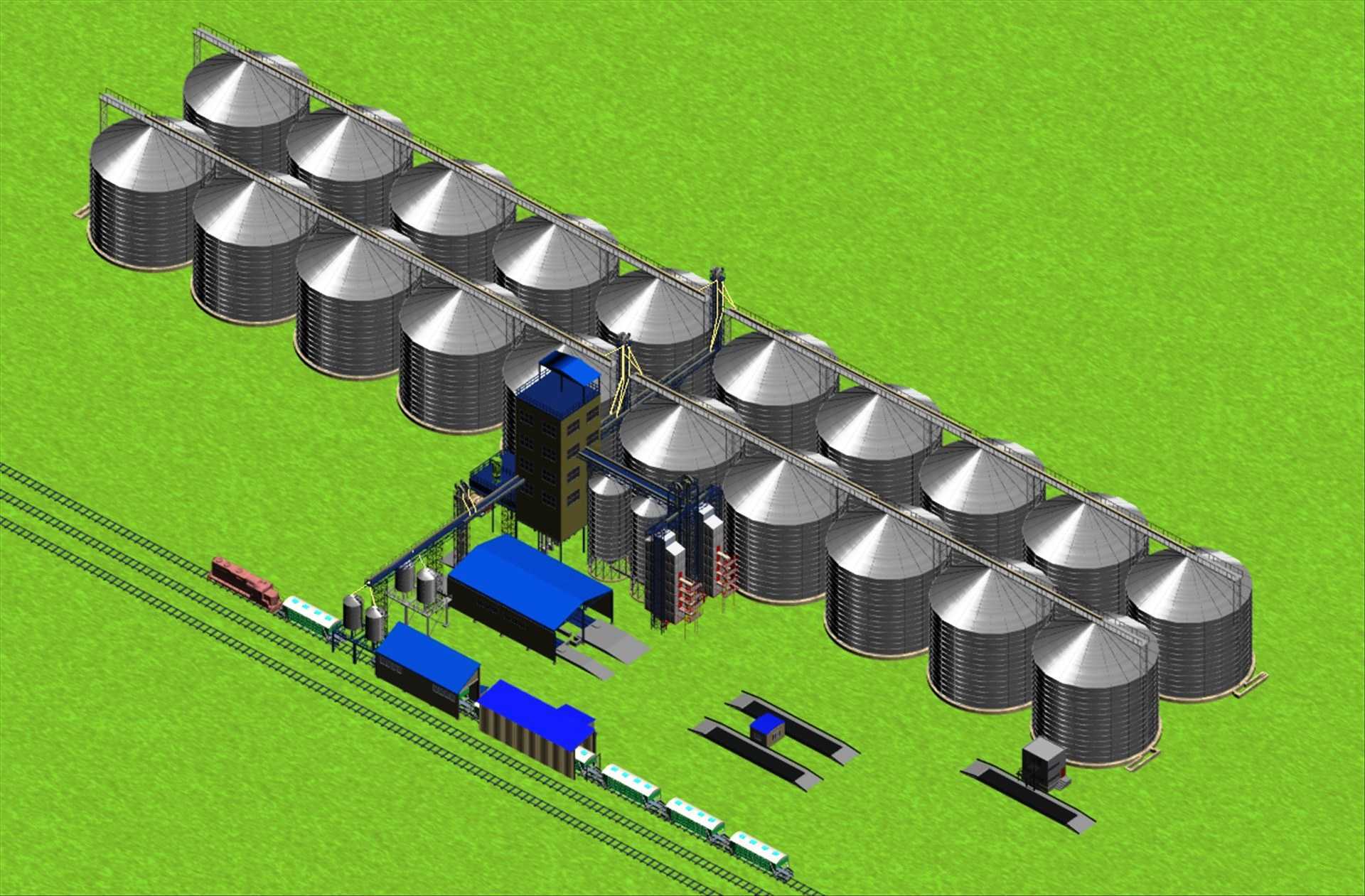

　　这套谷物干燥设备的三维结构设计，核心围绕规模化粮食收储场景的实际作业需求搭建，适配平原产粮区的集中收储点、中小型粮油加工企业的原料预处理工段，也可对接种粮合作社的产后处理流水线，解决收获期高水分谷物无法及时存储、易霉变发芽的实际痛点。从设备实际用途来看，整套装置覆盖谷物入料、缓苏、烘干、冷却、出料全流程作业环节，可处理小麦、水稻、玉米、油菜籽、大豆等多种颗粒状粮油作物，通过调整热风温度与物料停留时长，匹配不同作物的干燥降水速率要求，避免过度烘干导致的作物爆腰、破碎率升高问题。

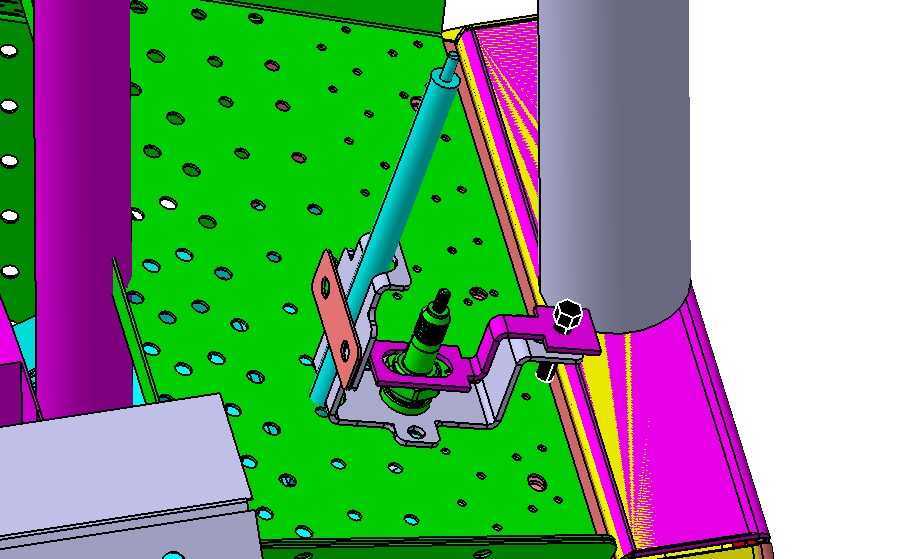

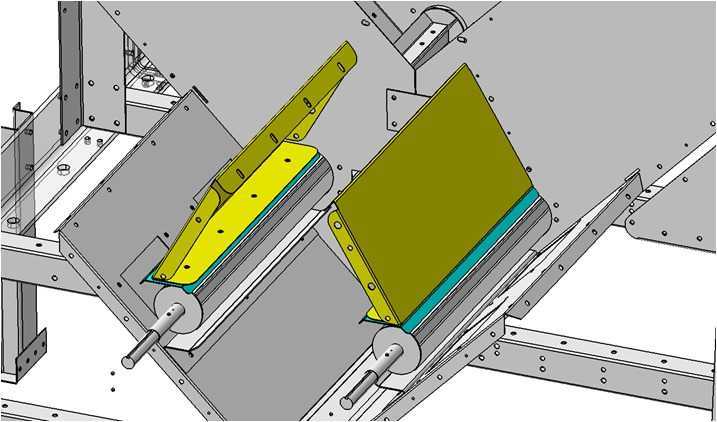

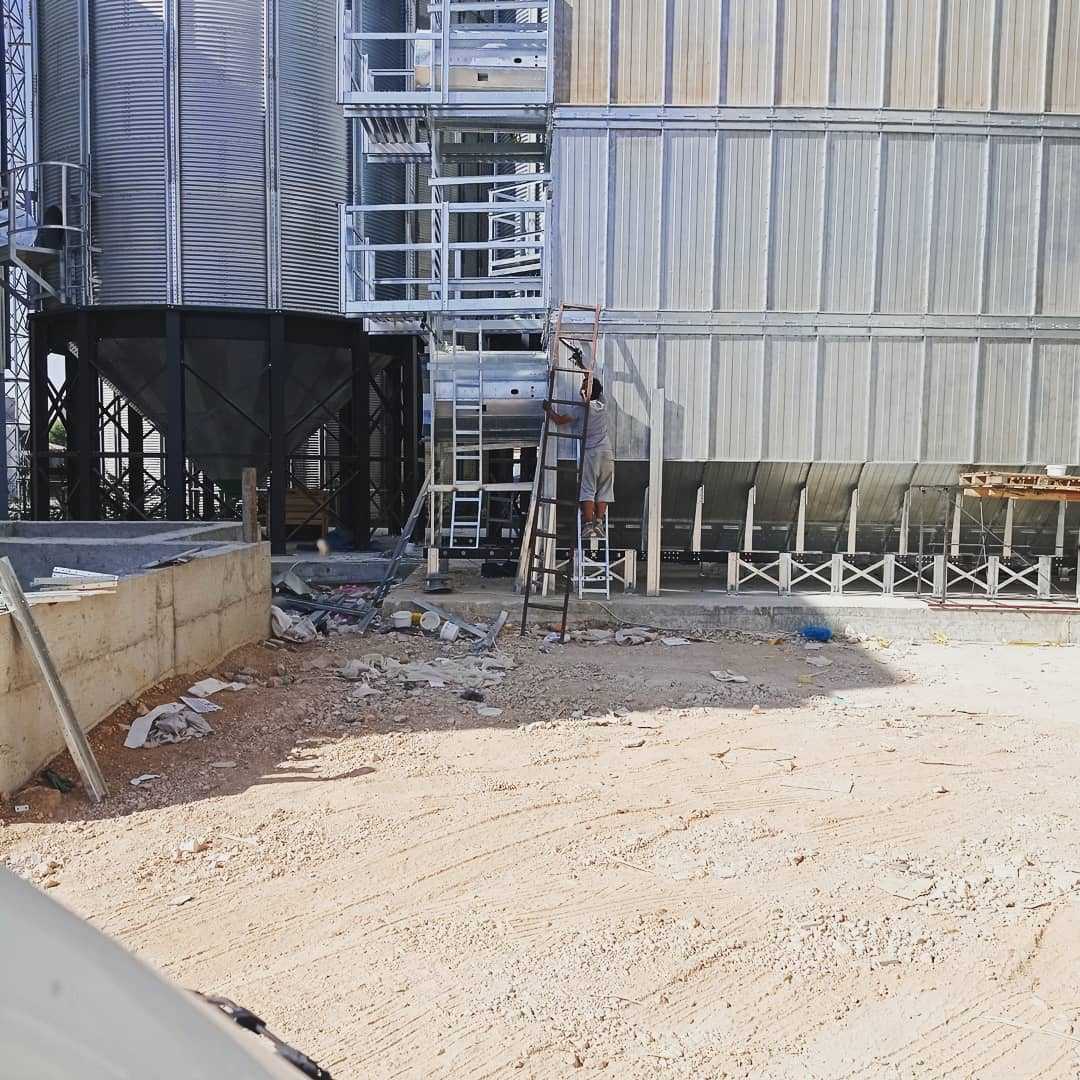

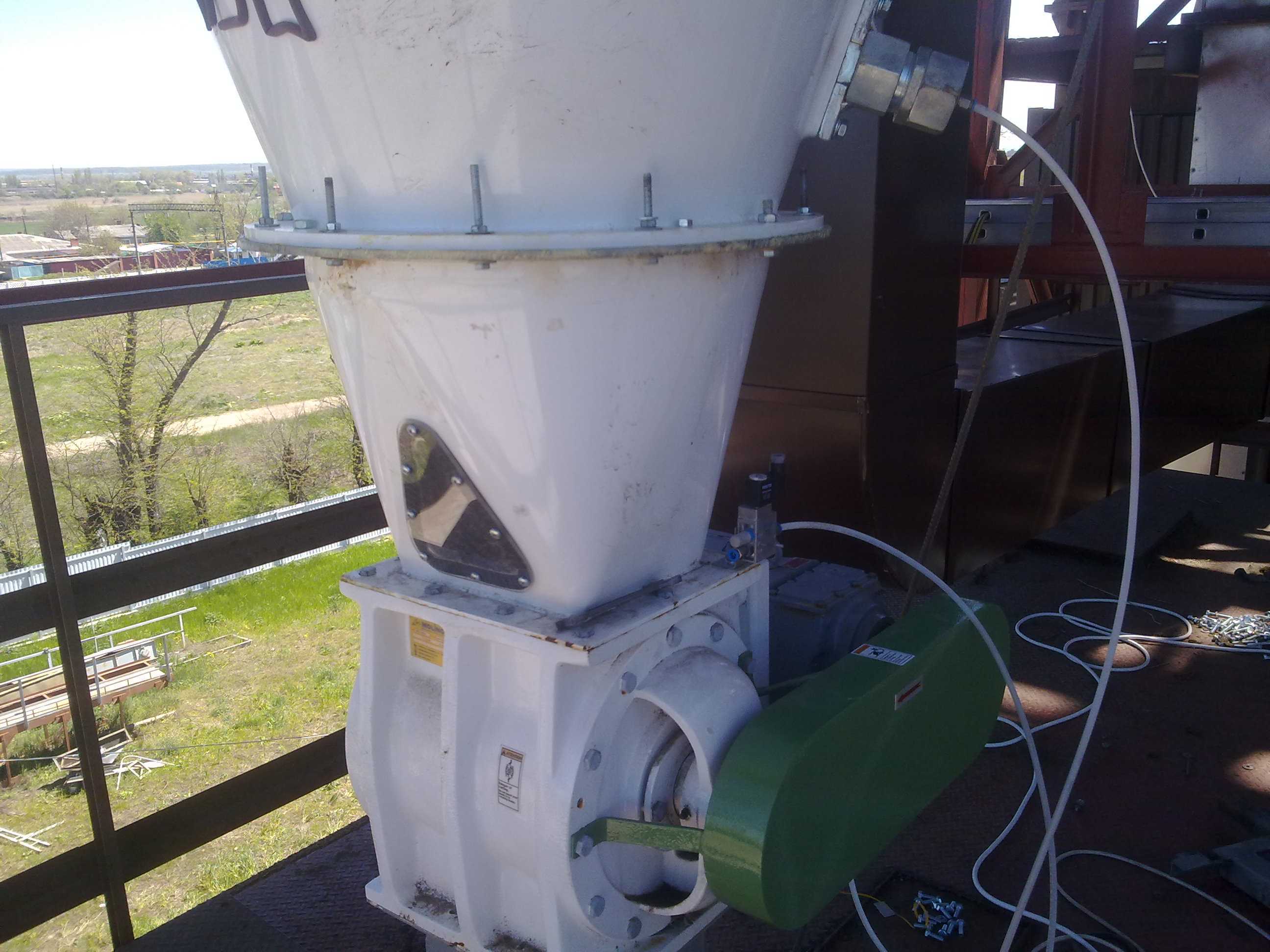

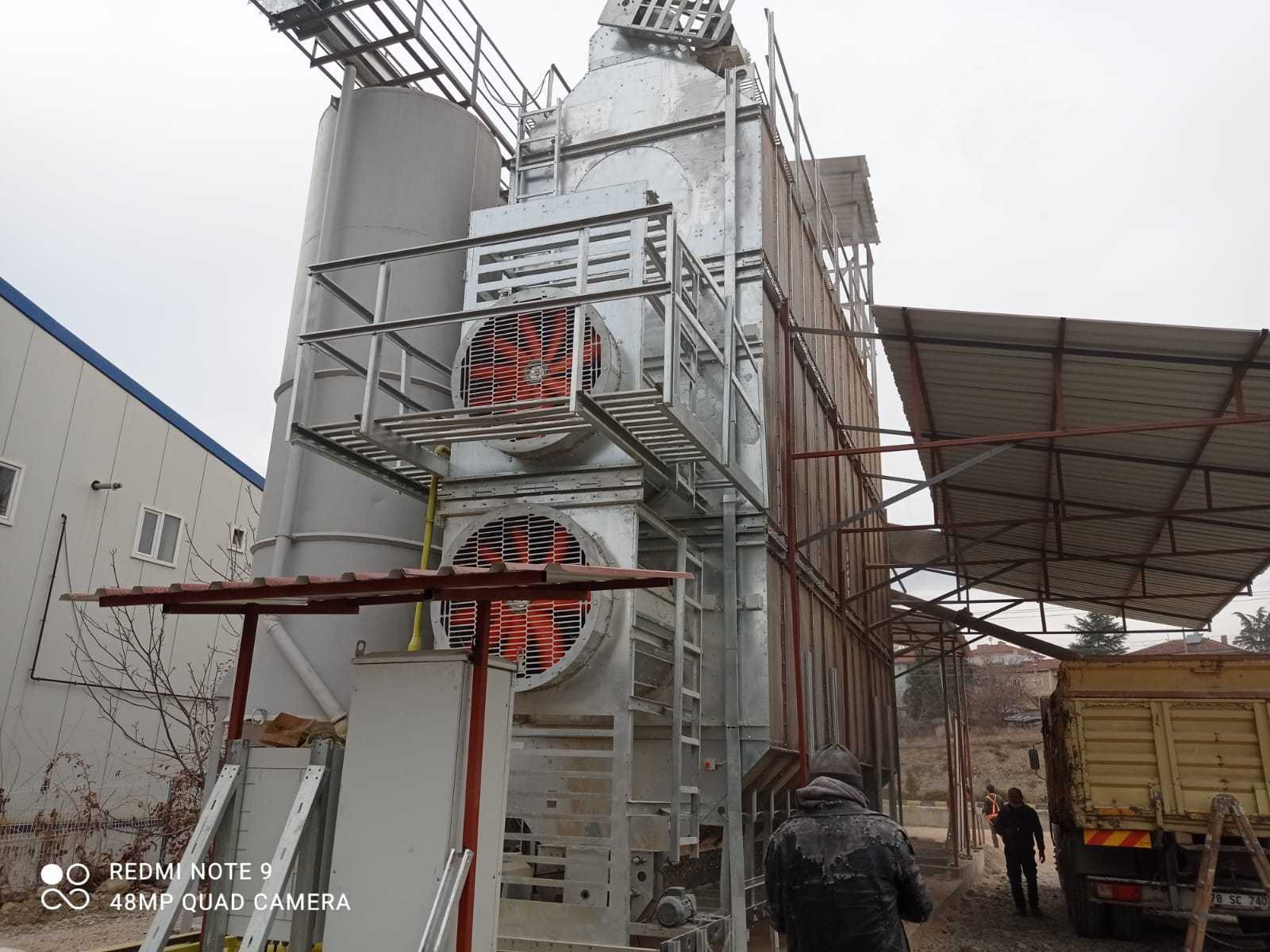

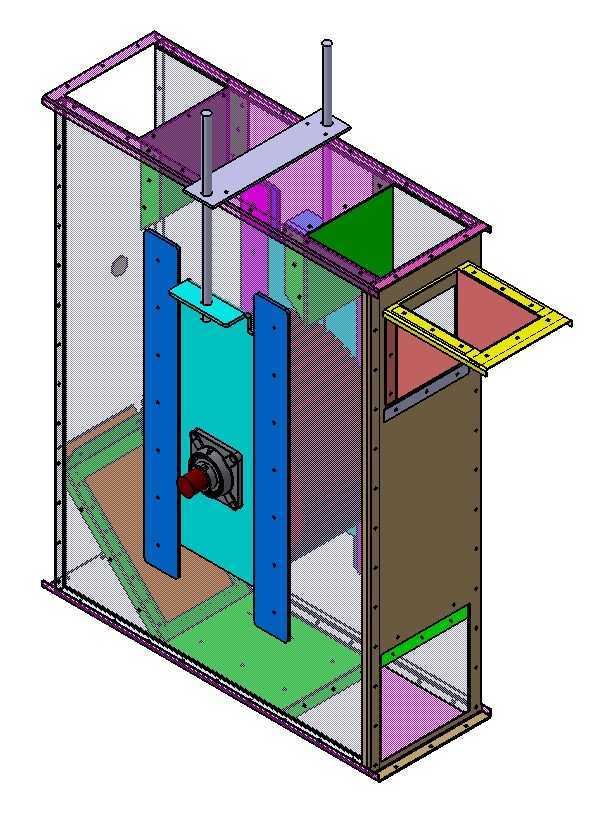

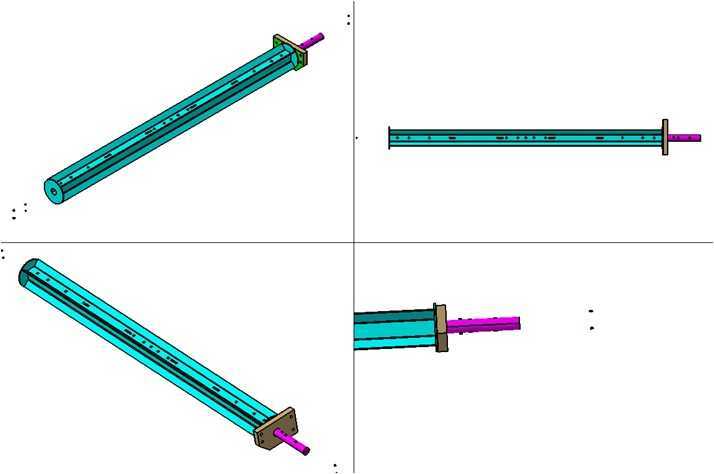

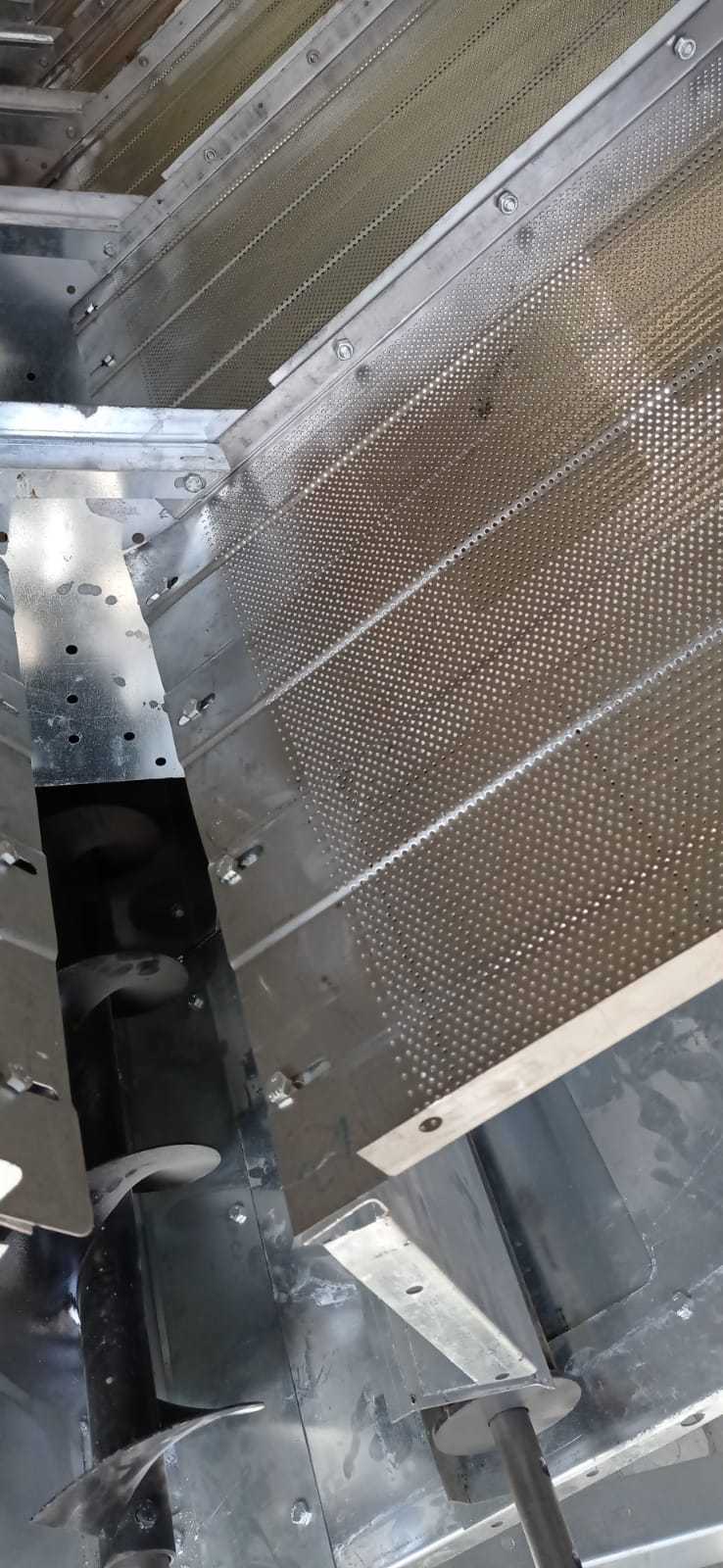

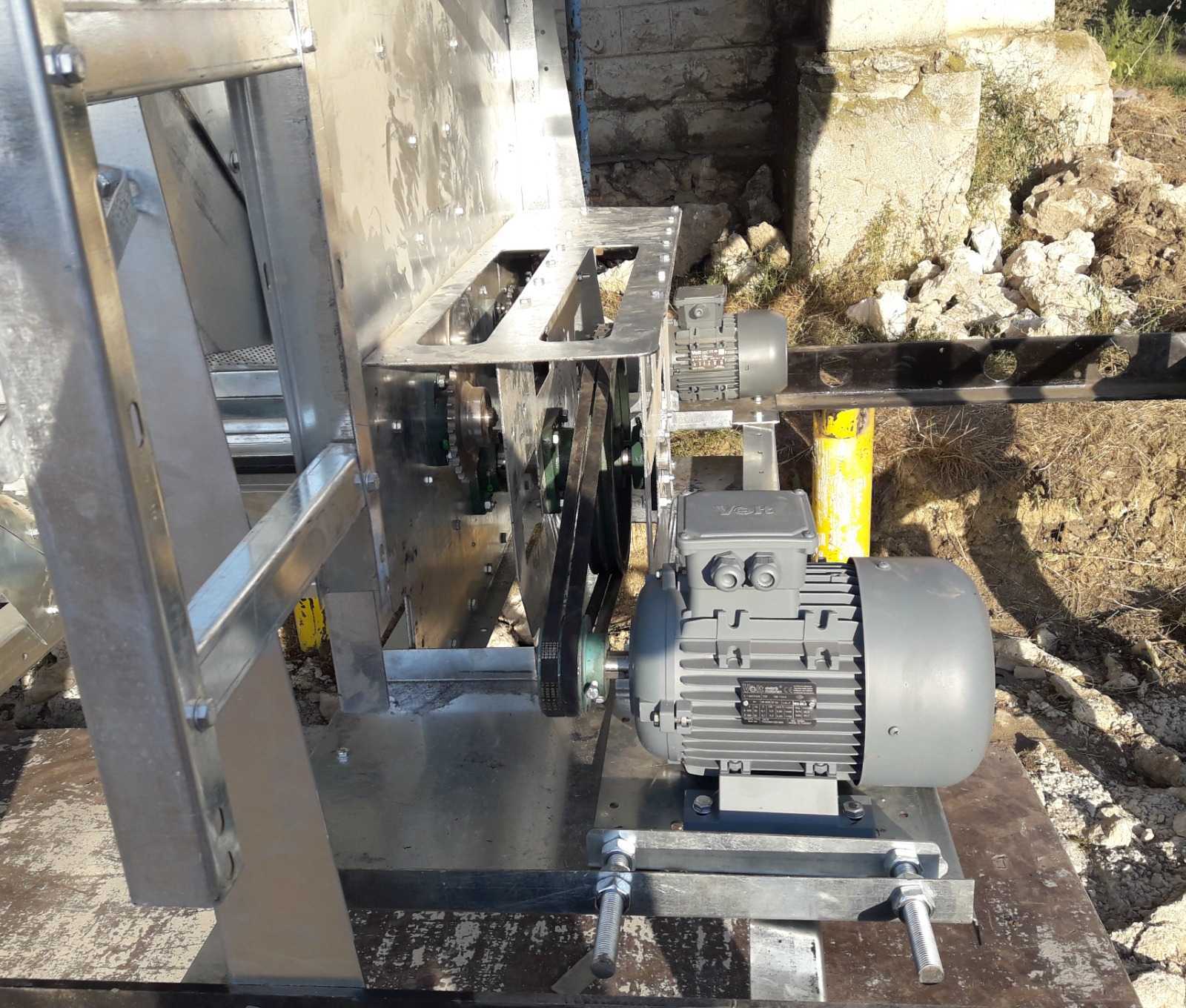

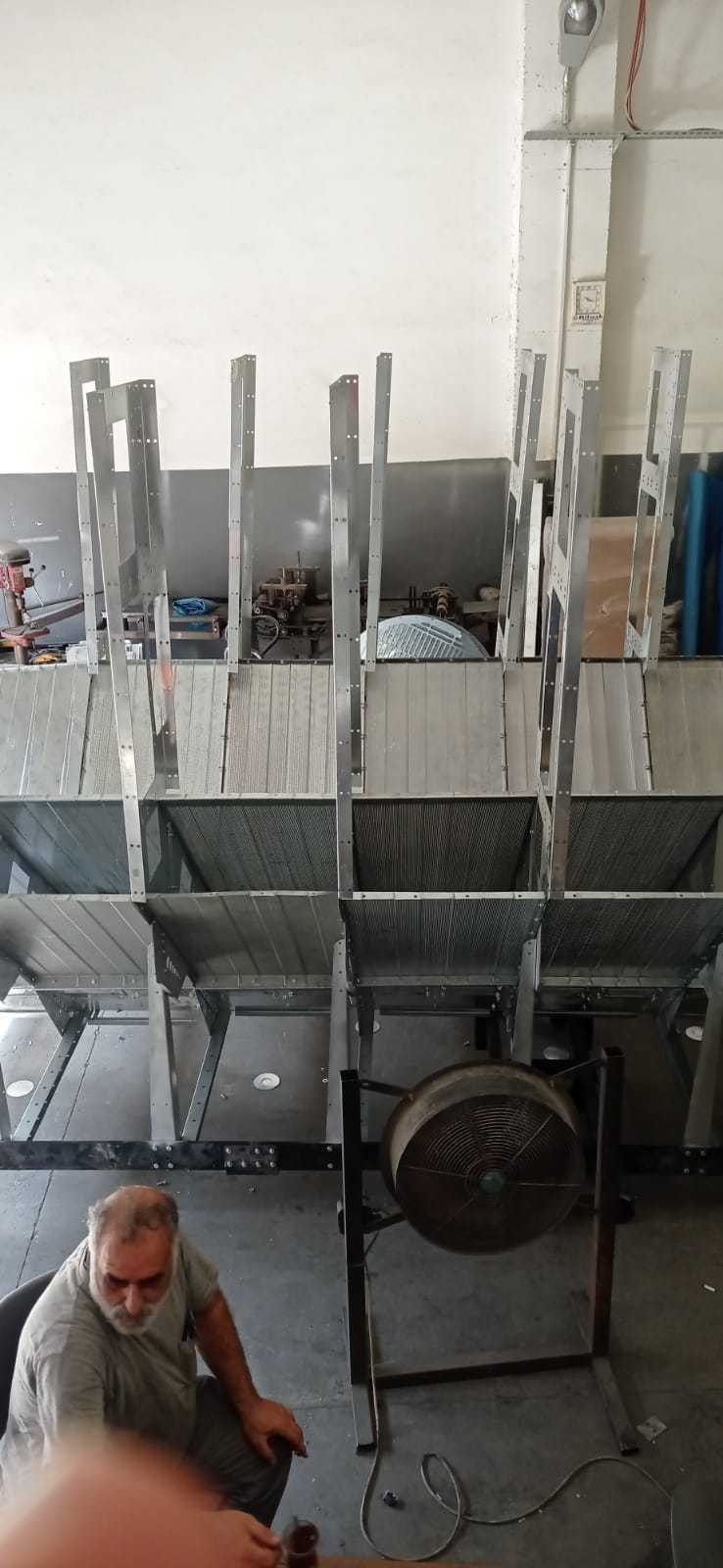

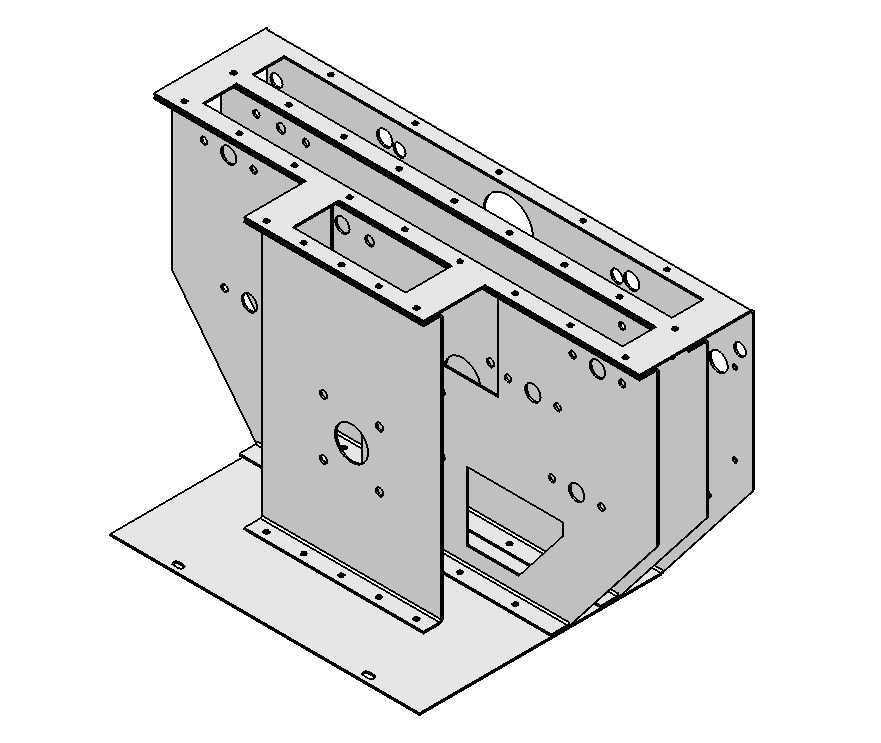

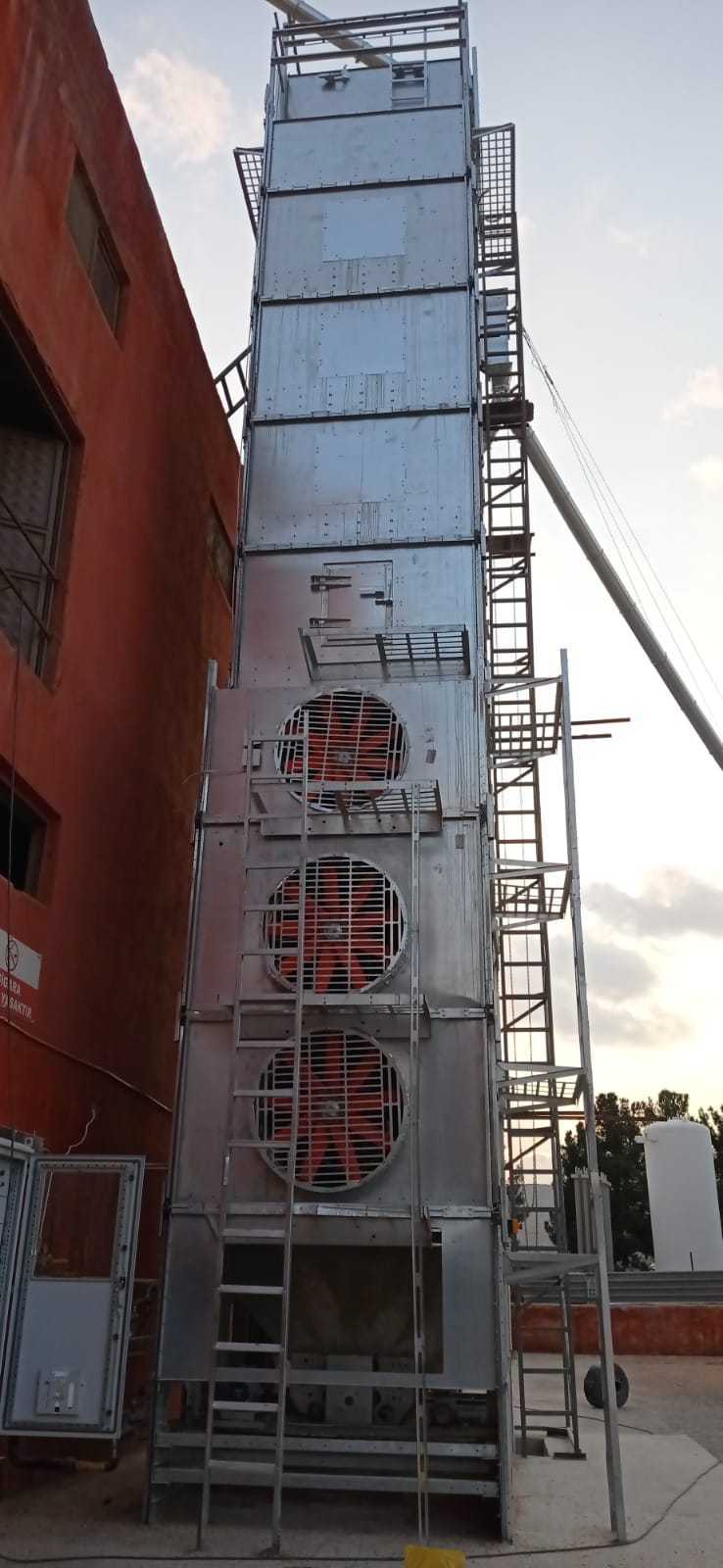

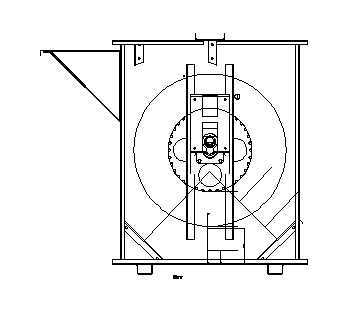

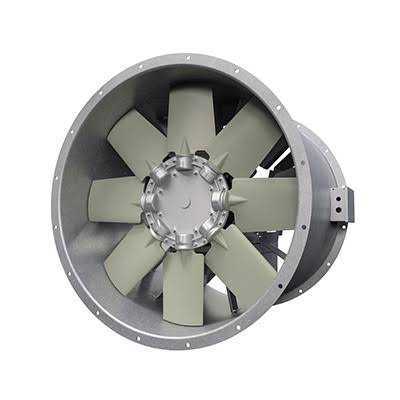

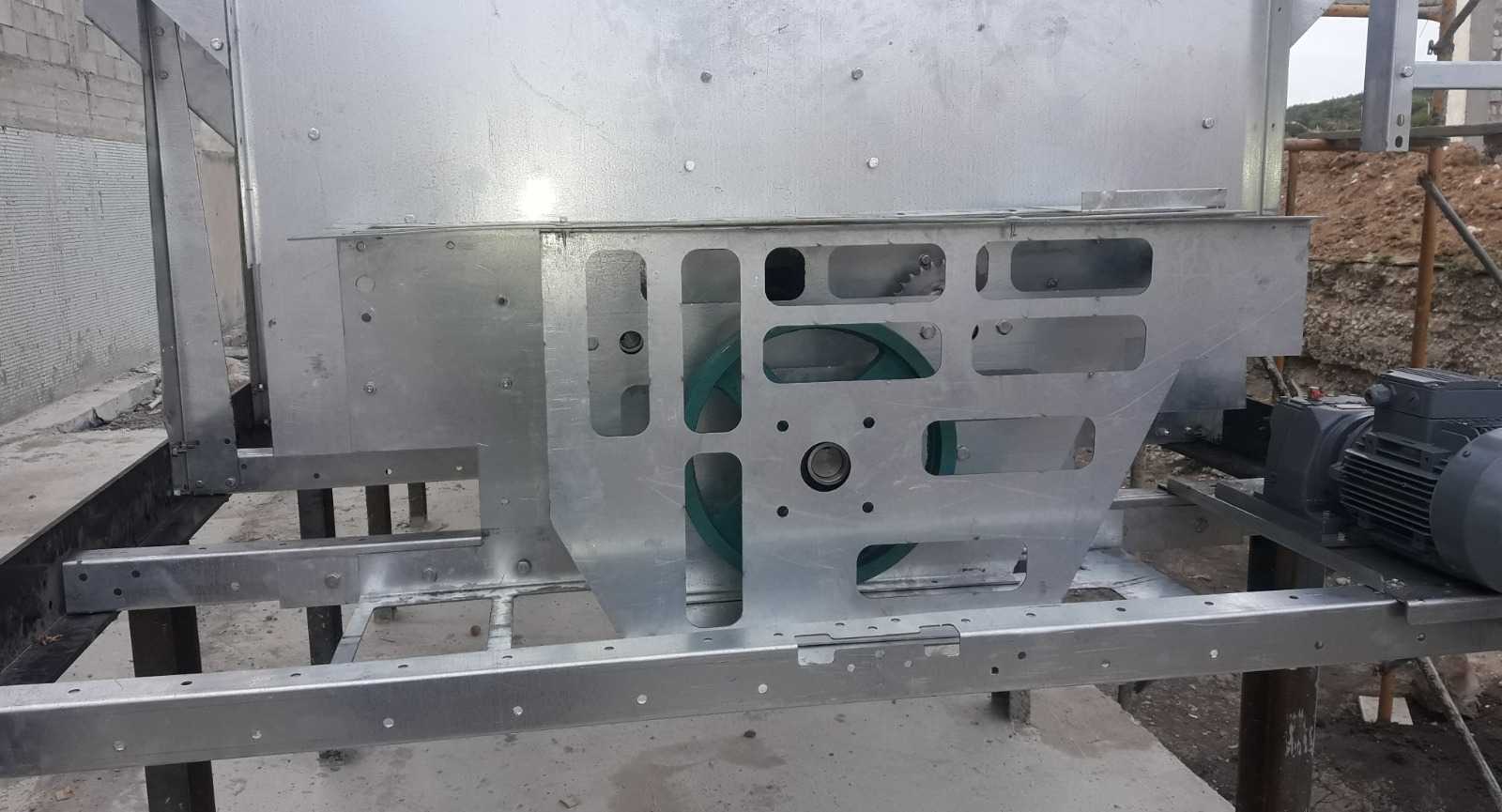

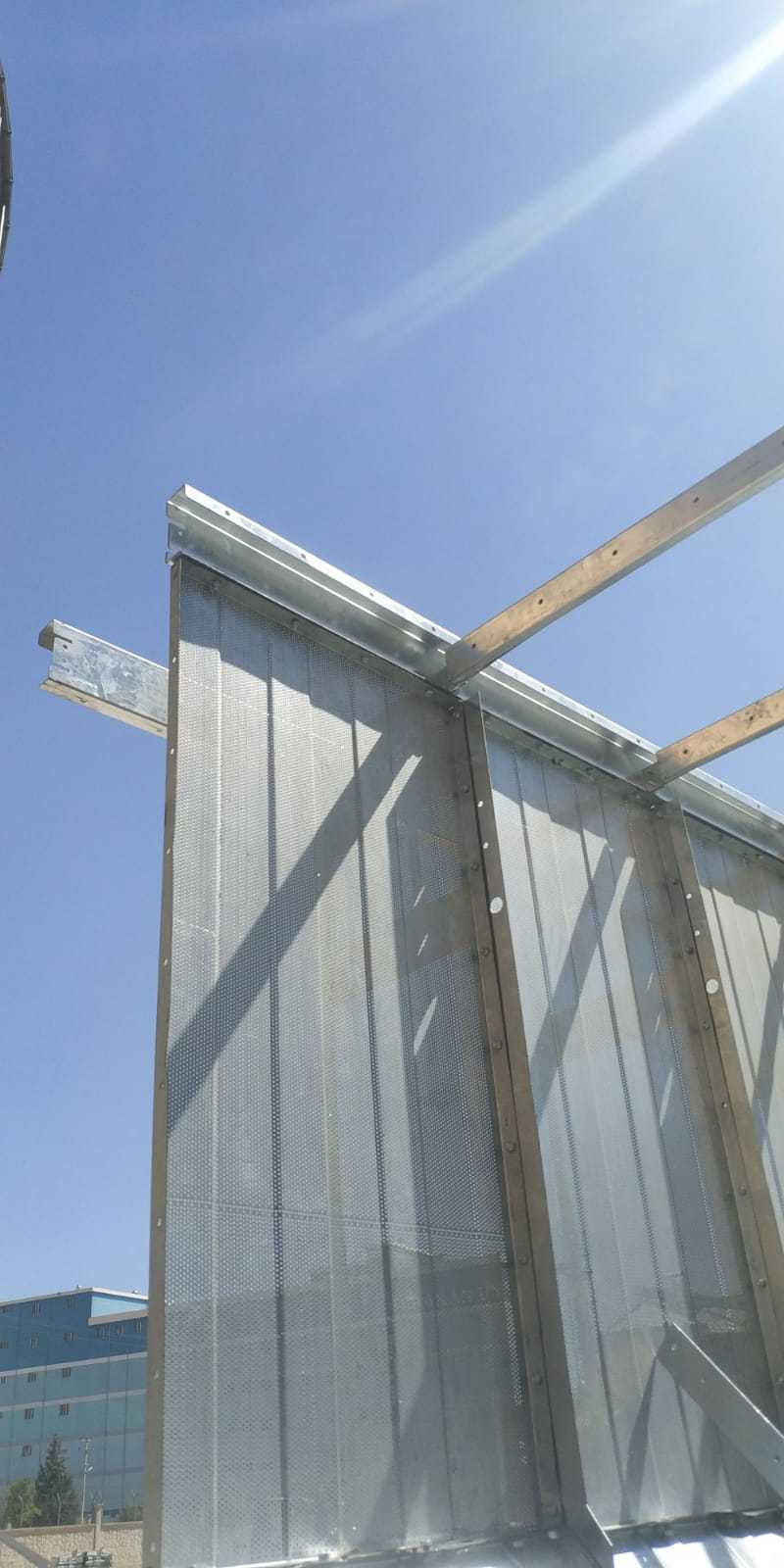

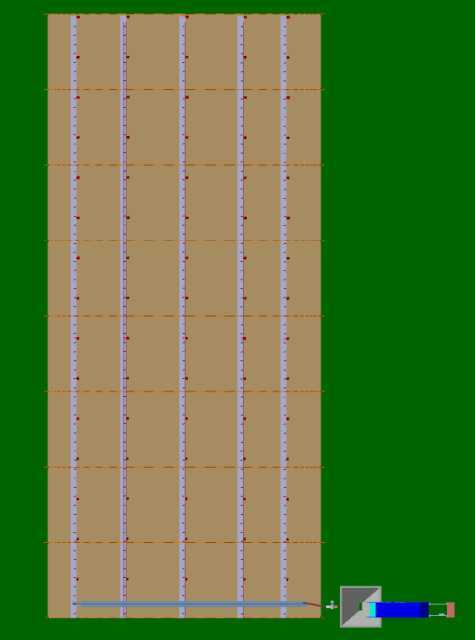

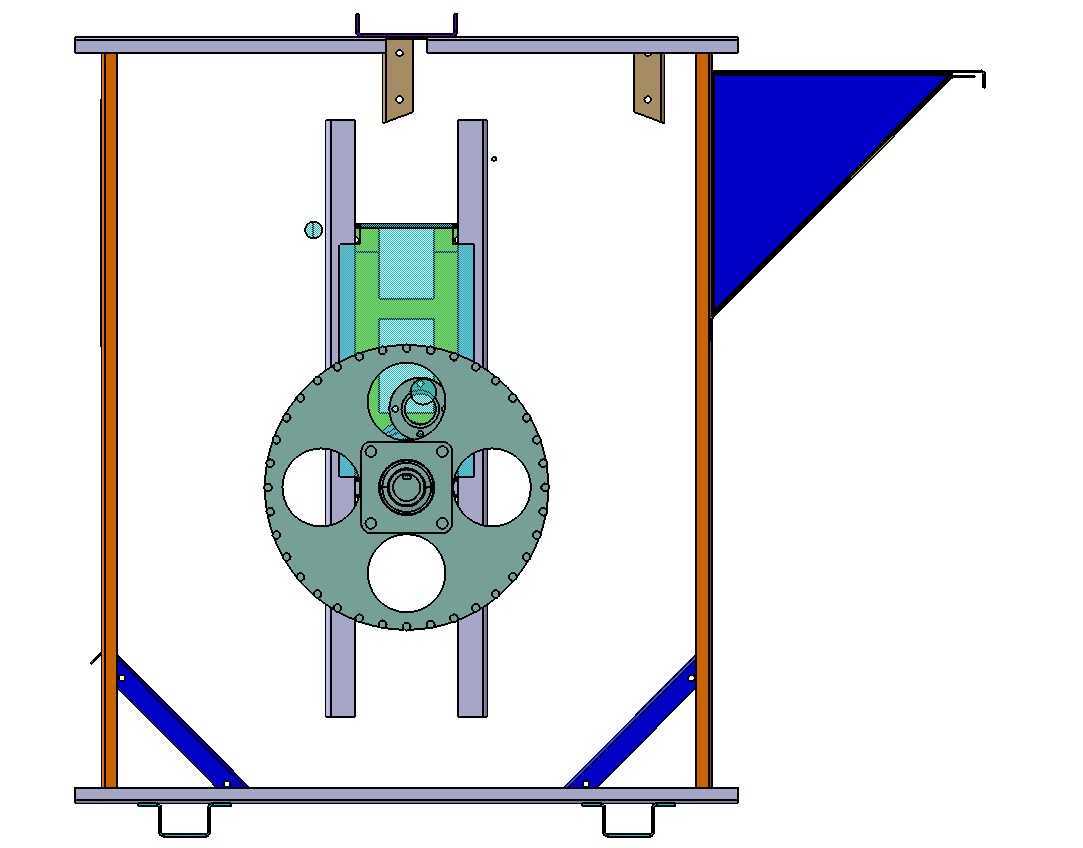

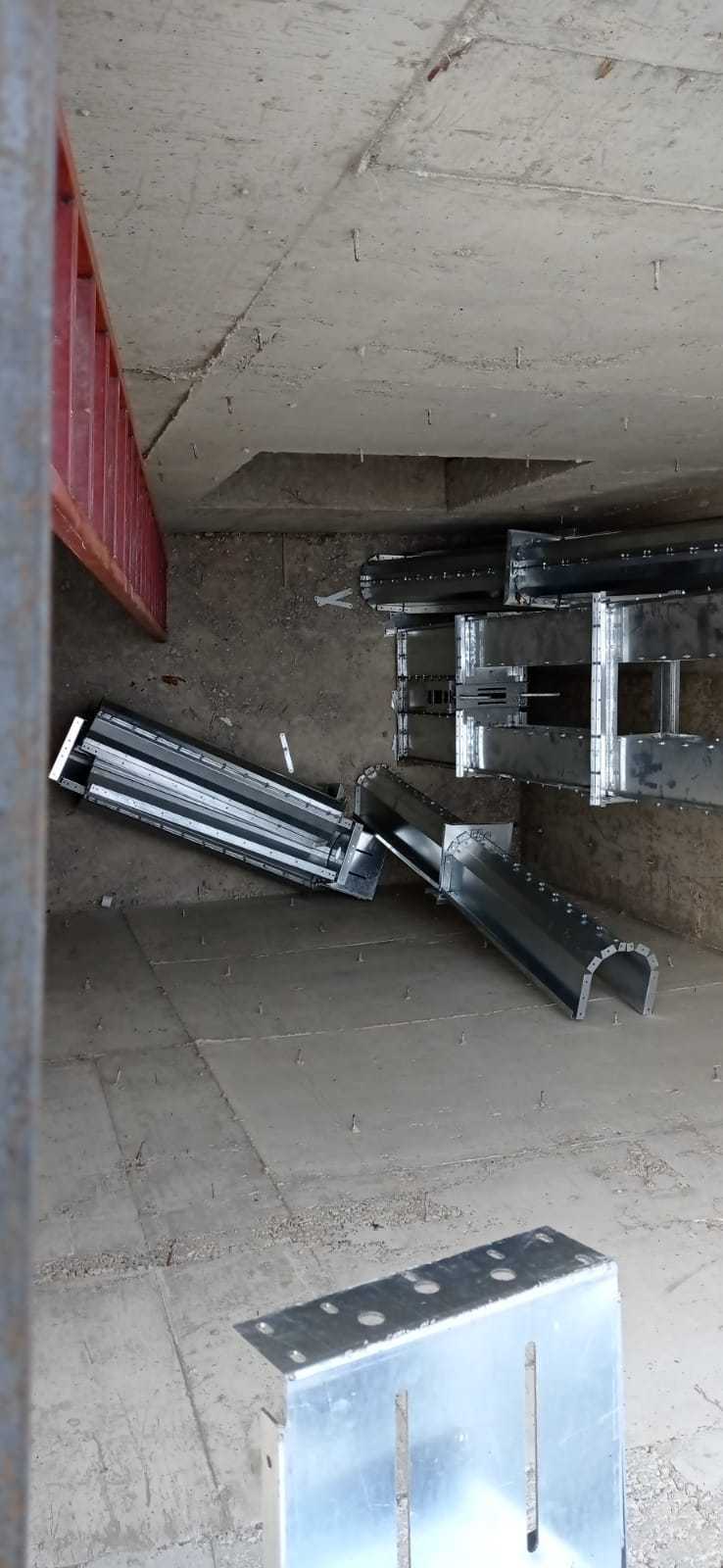

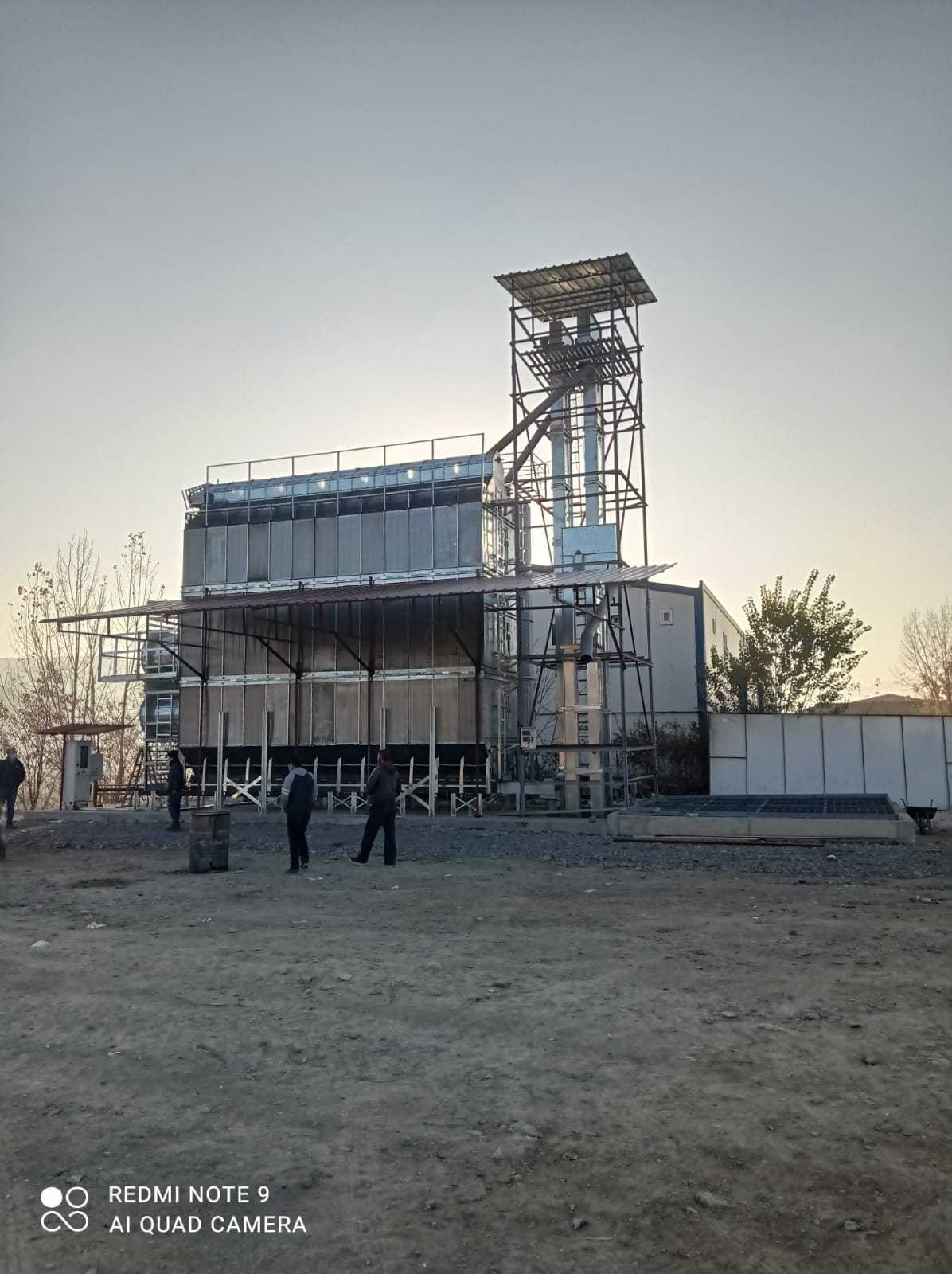

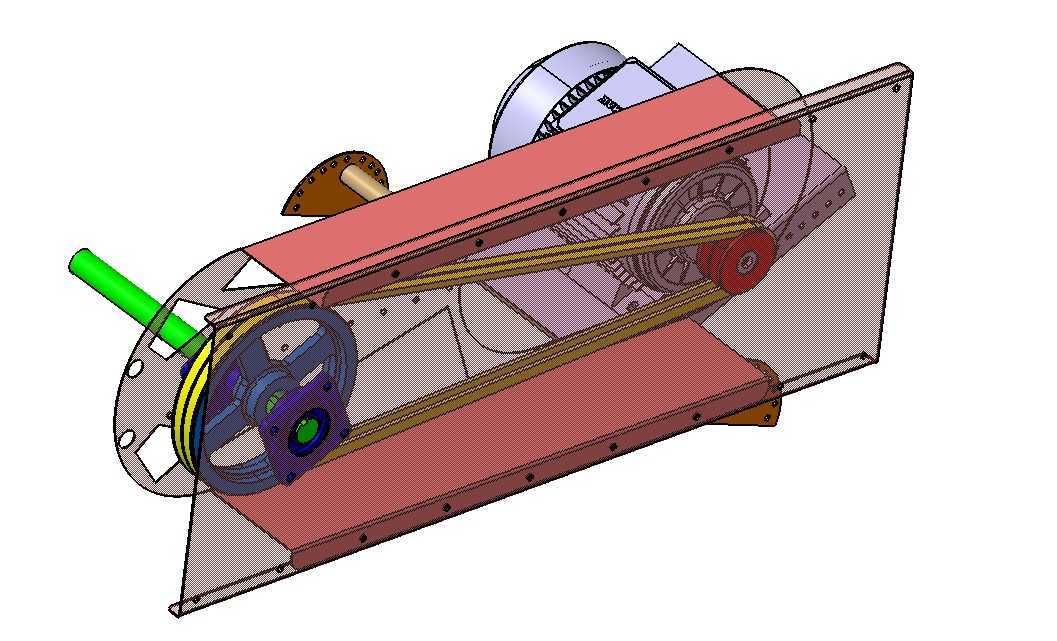

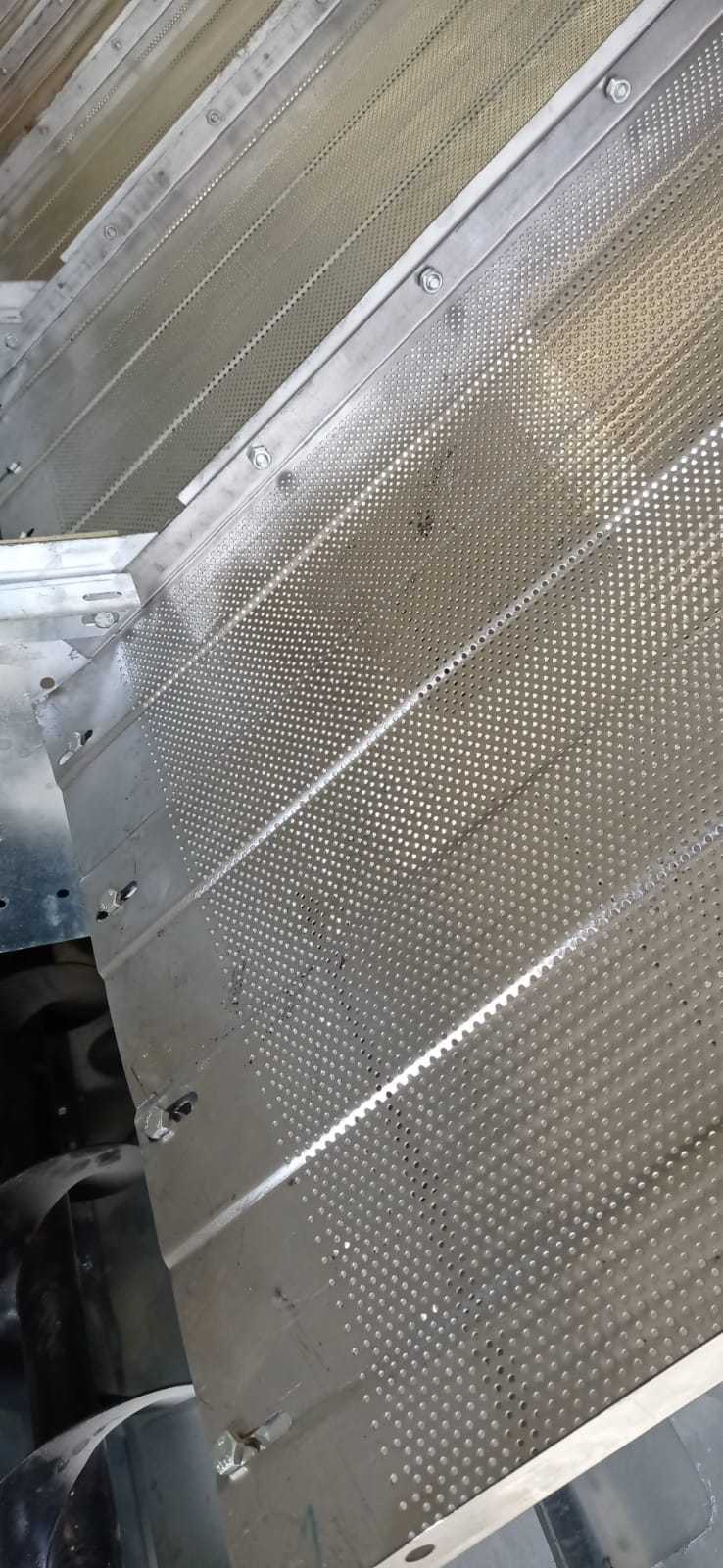

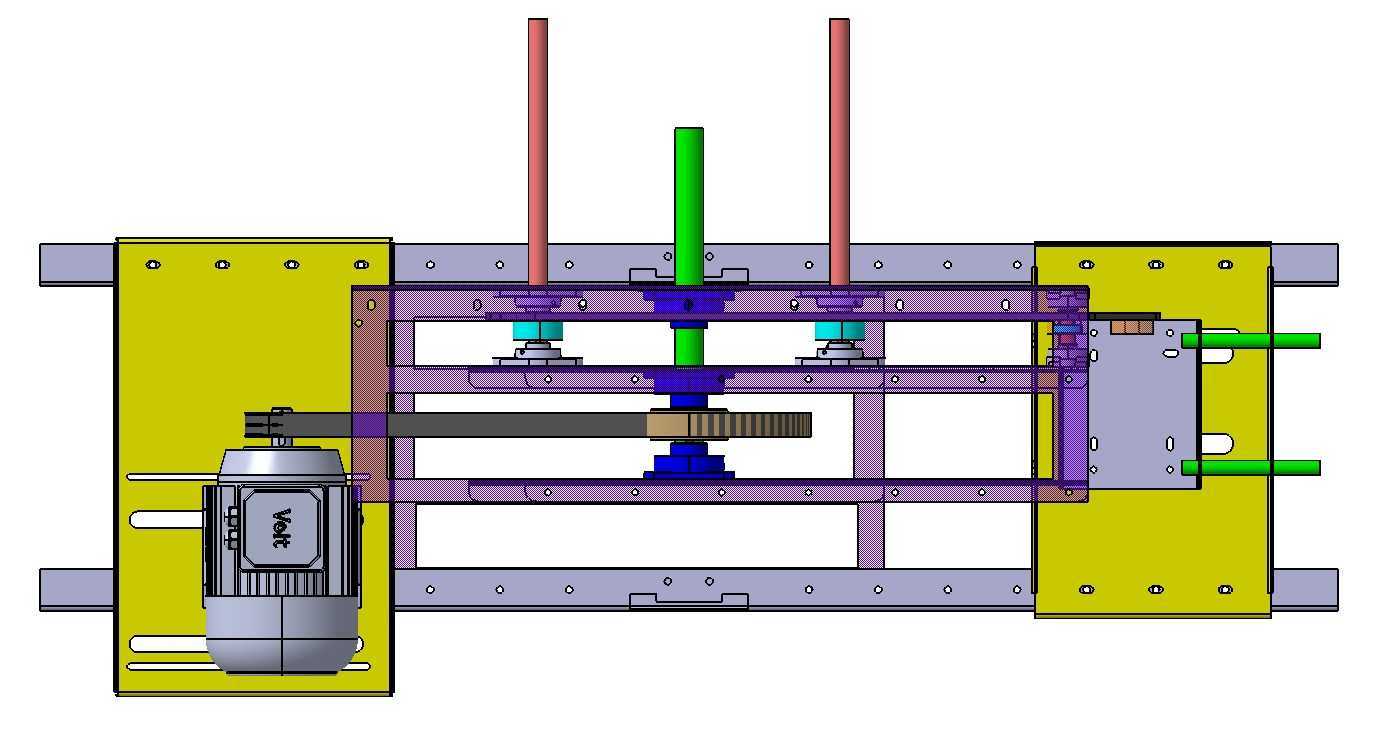

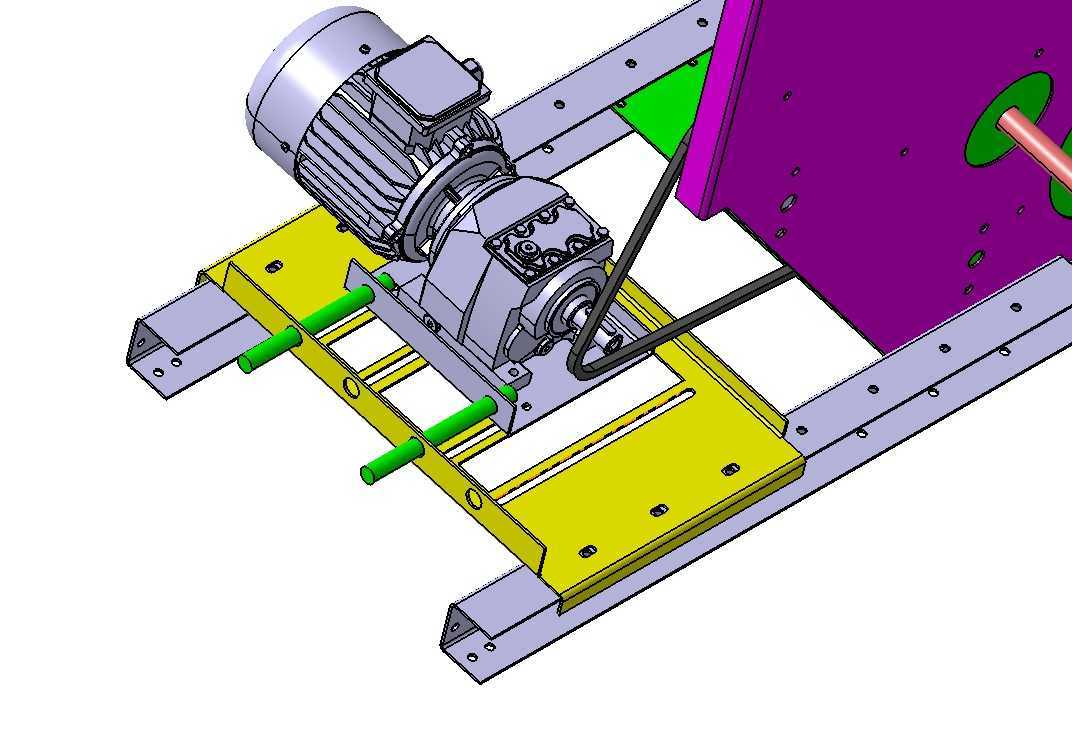

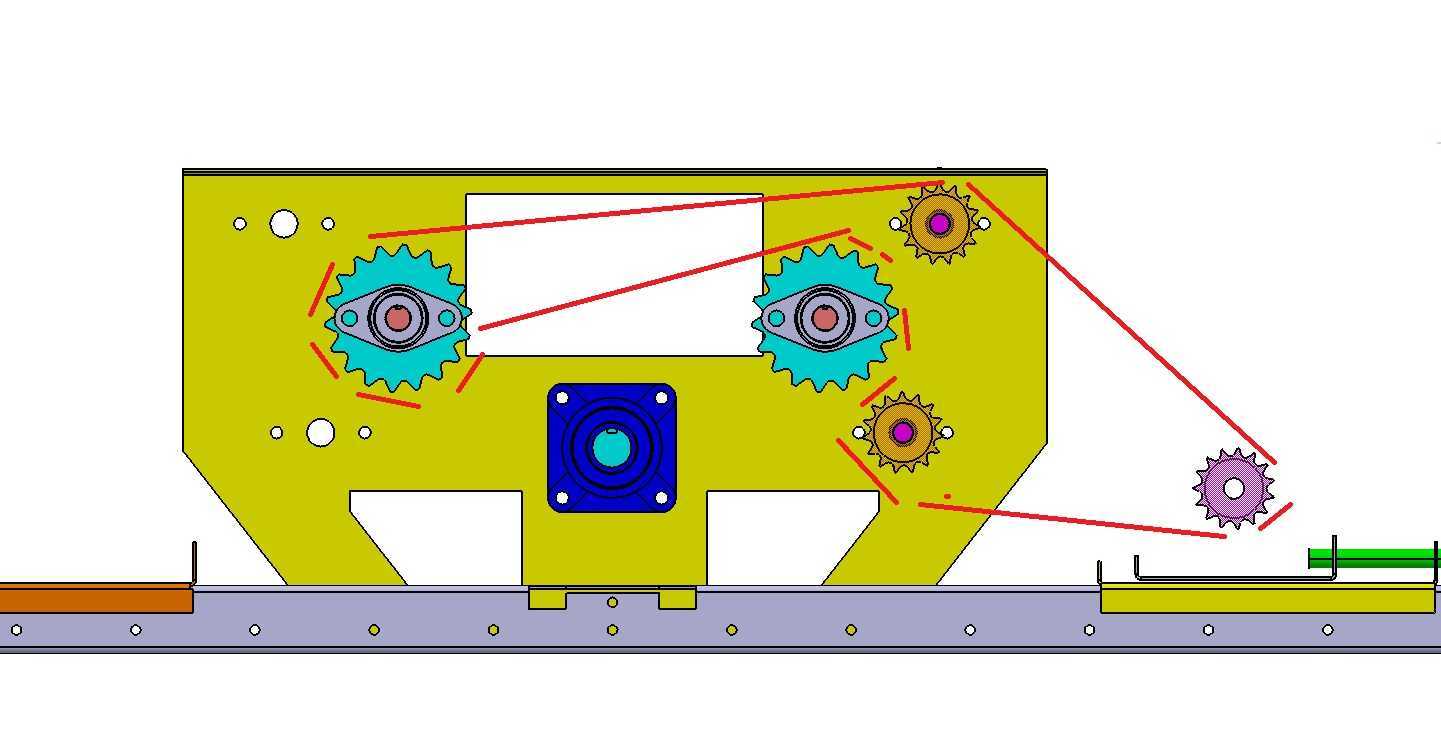

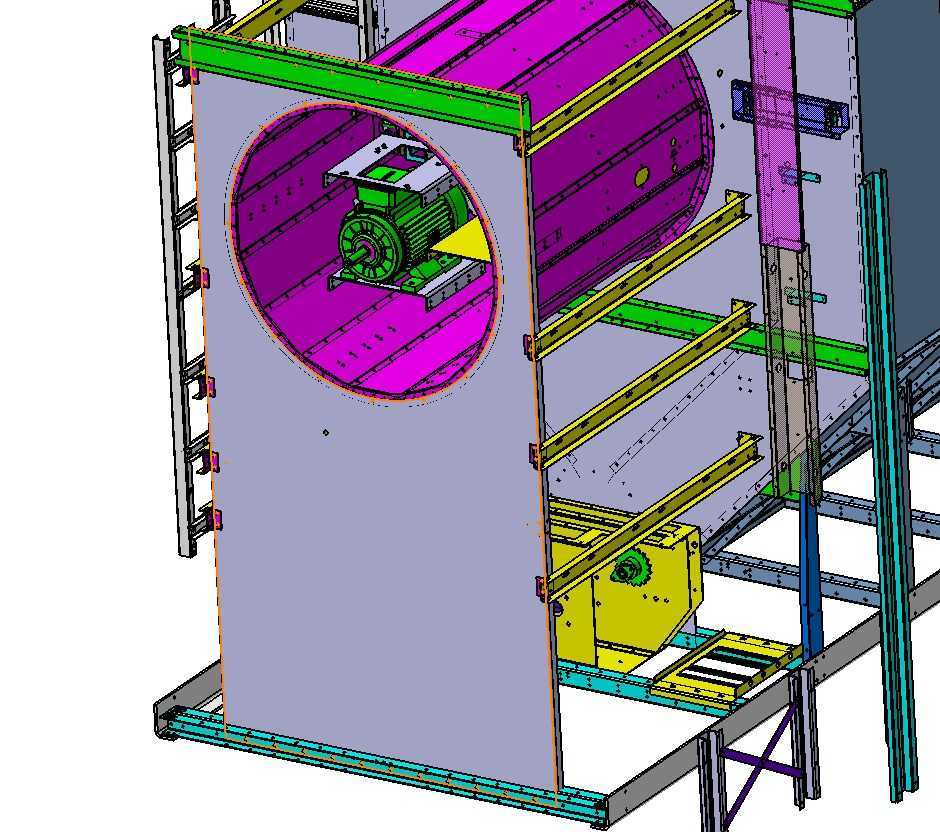

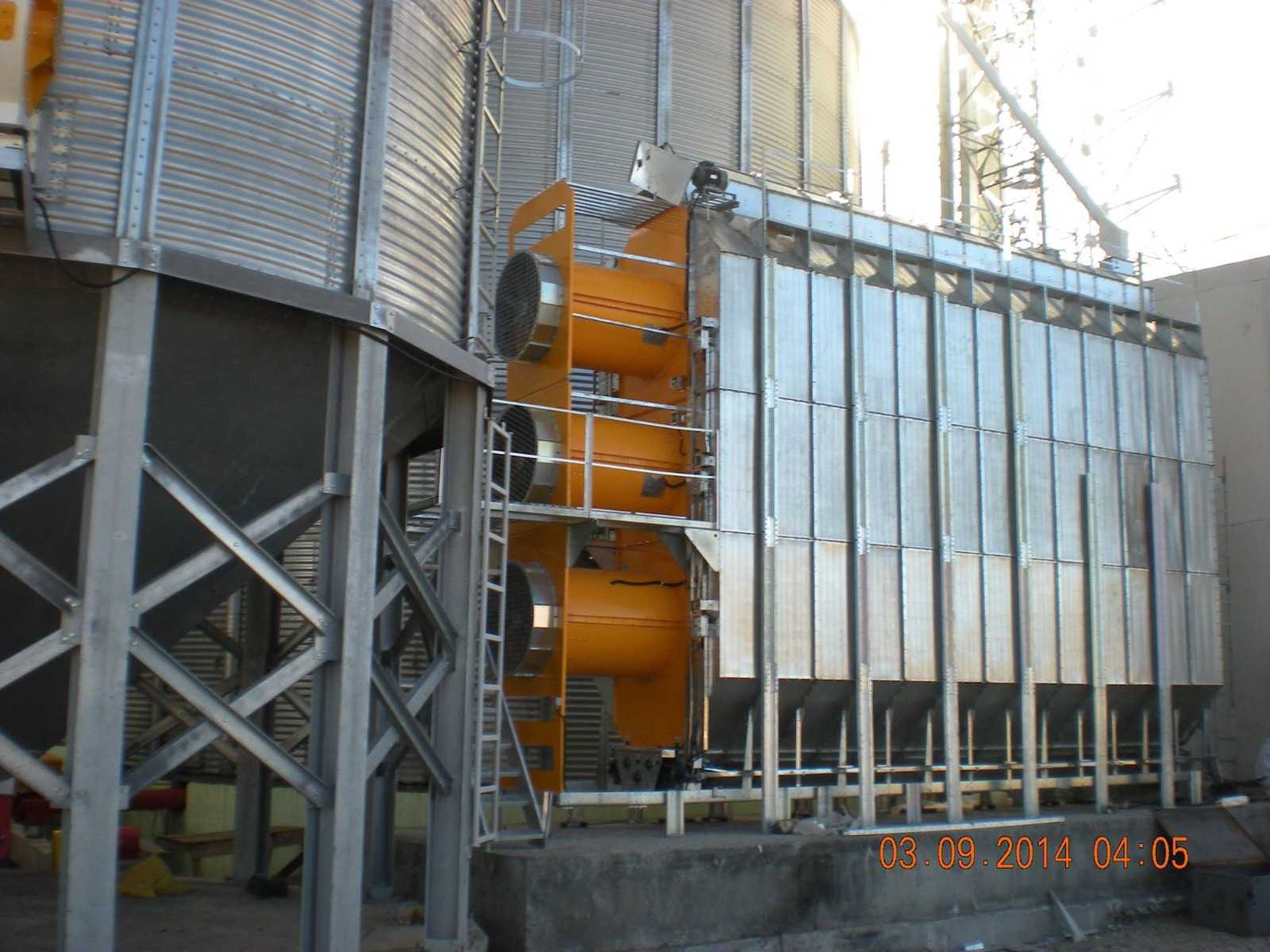

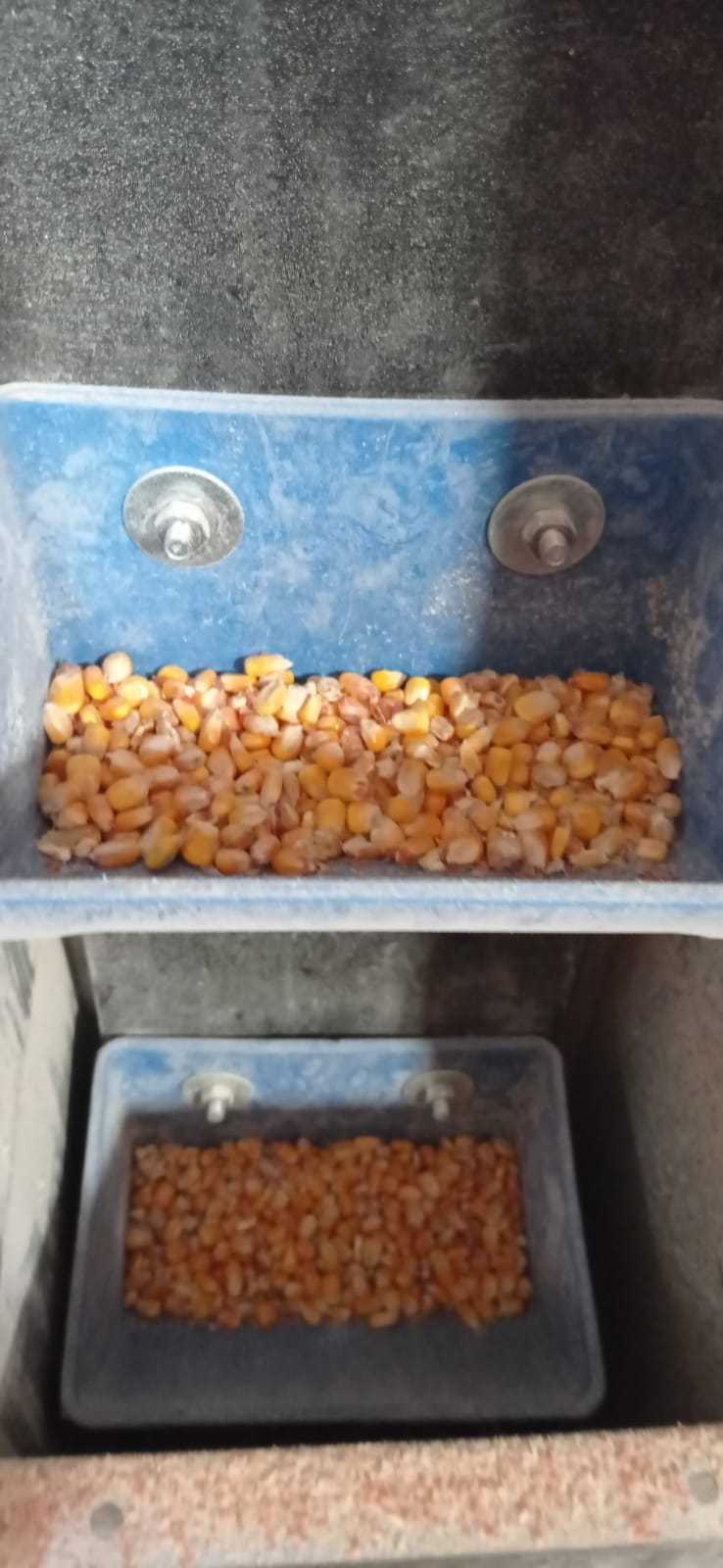

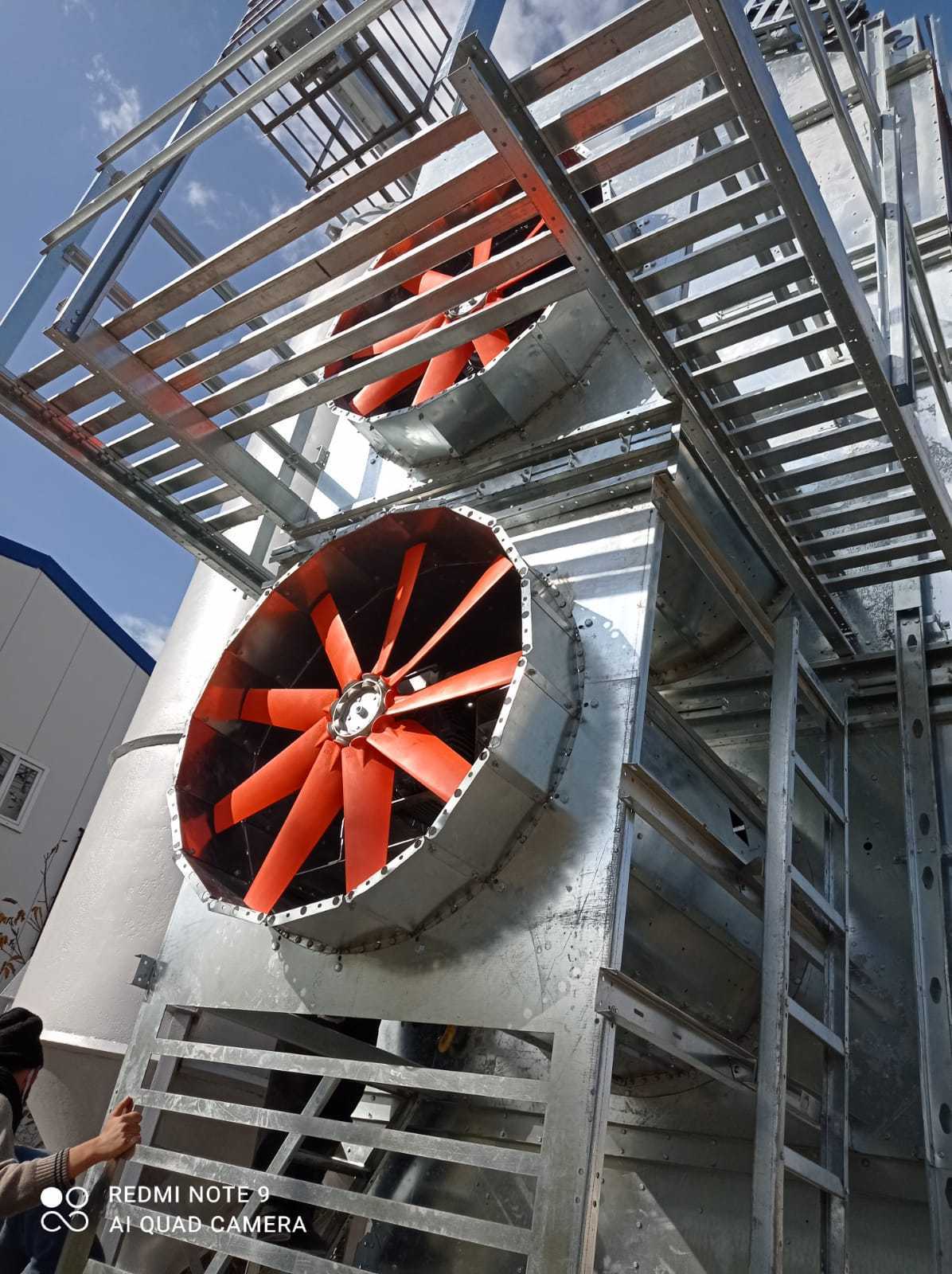

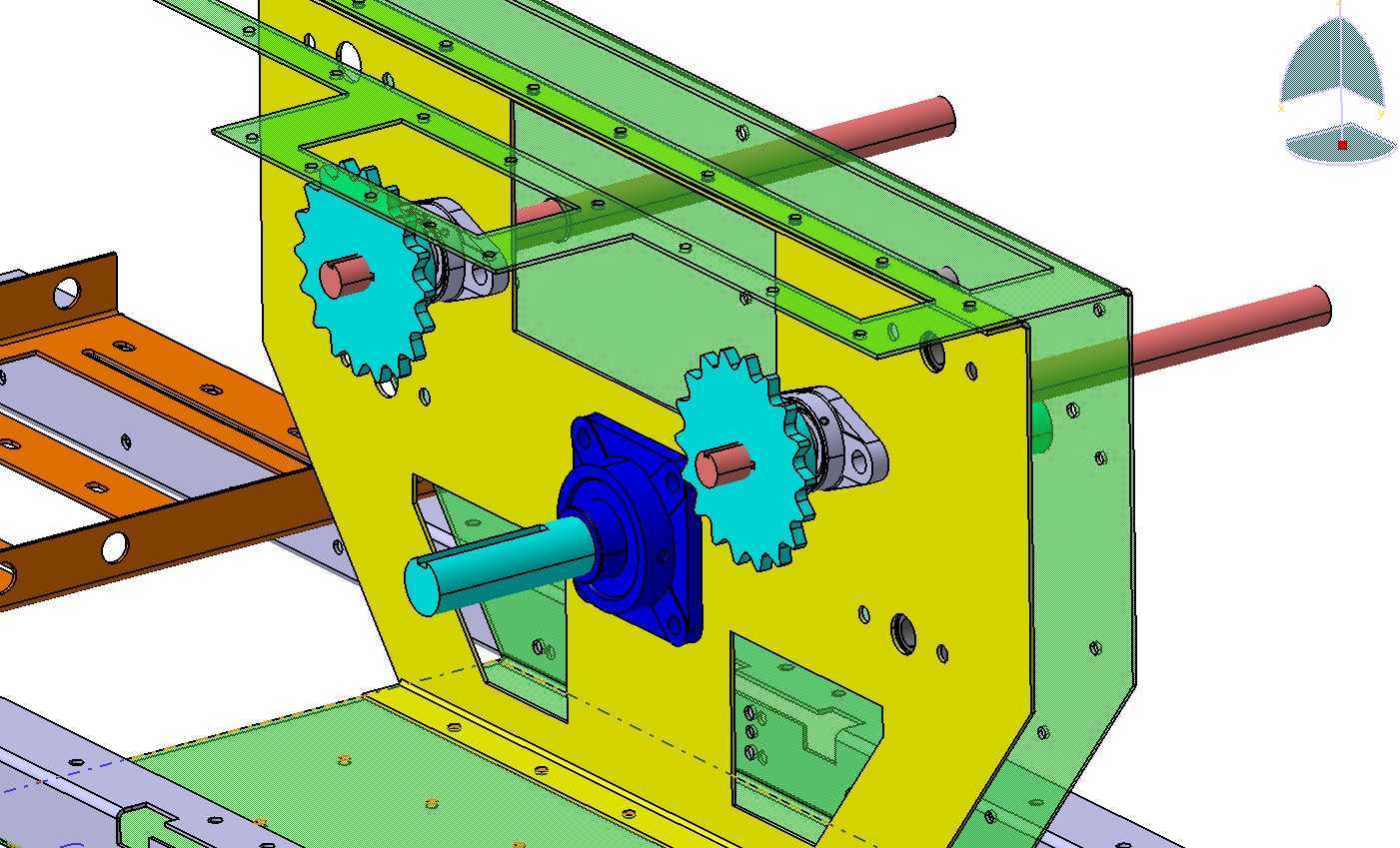

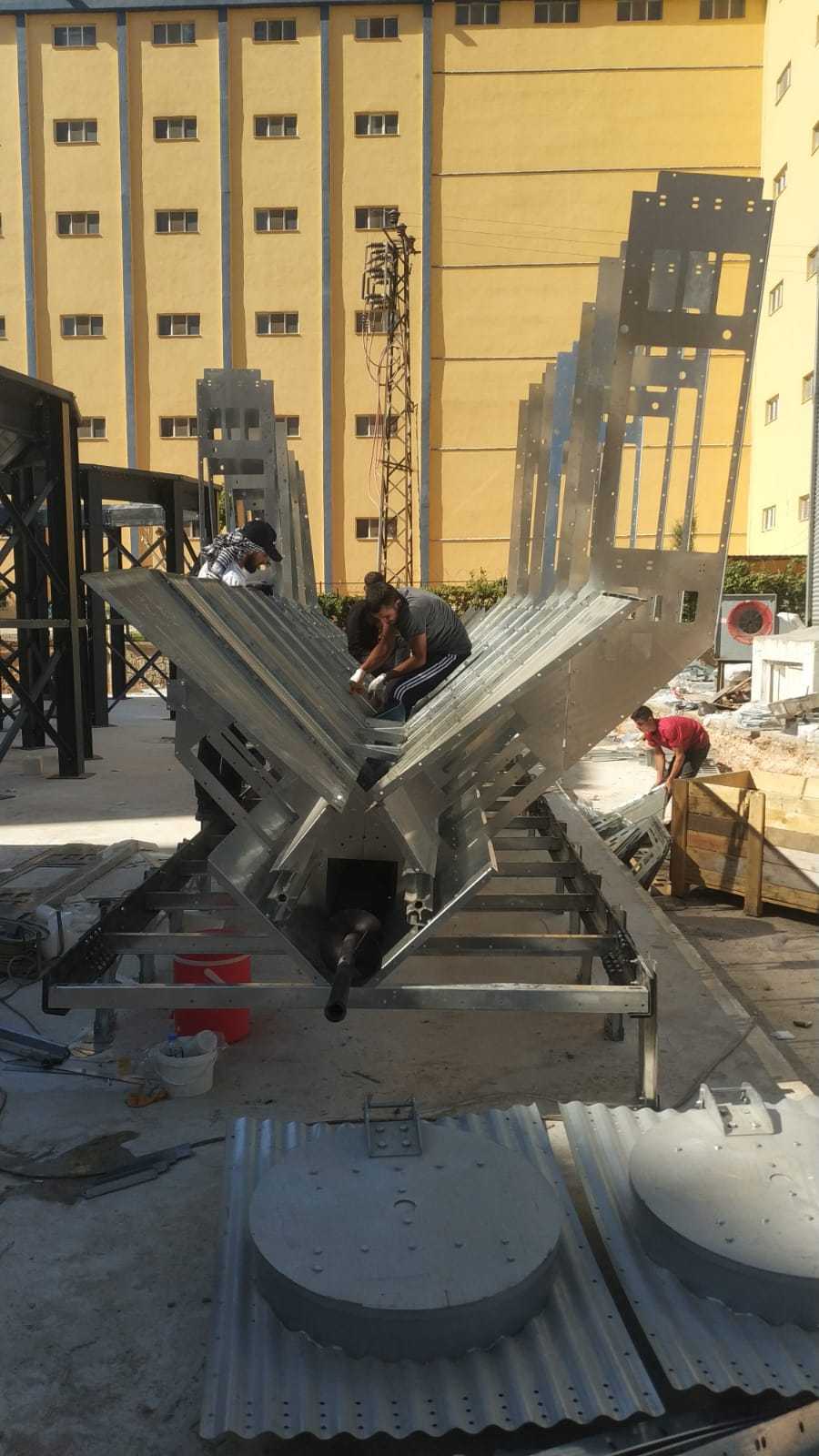

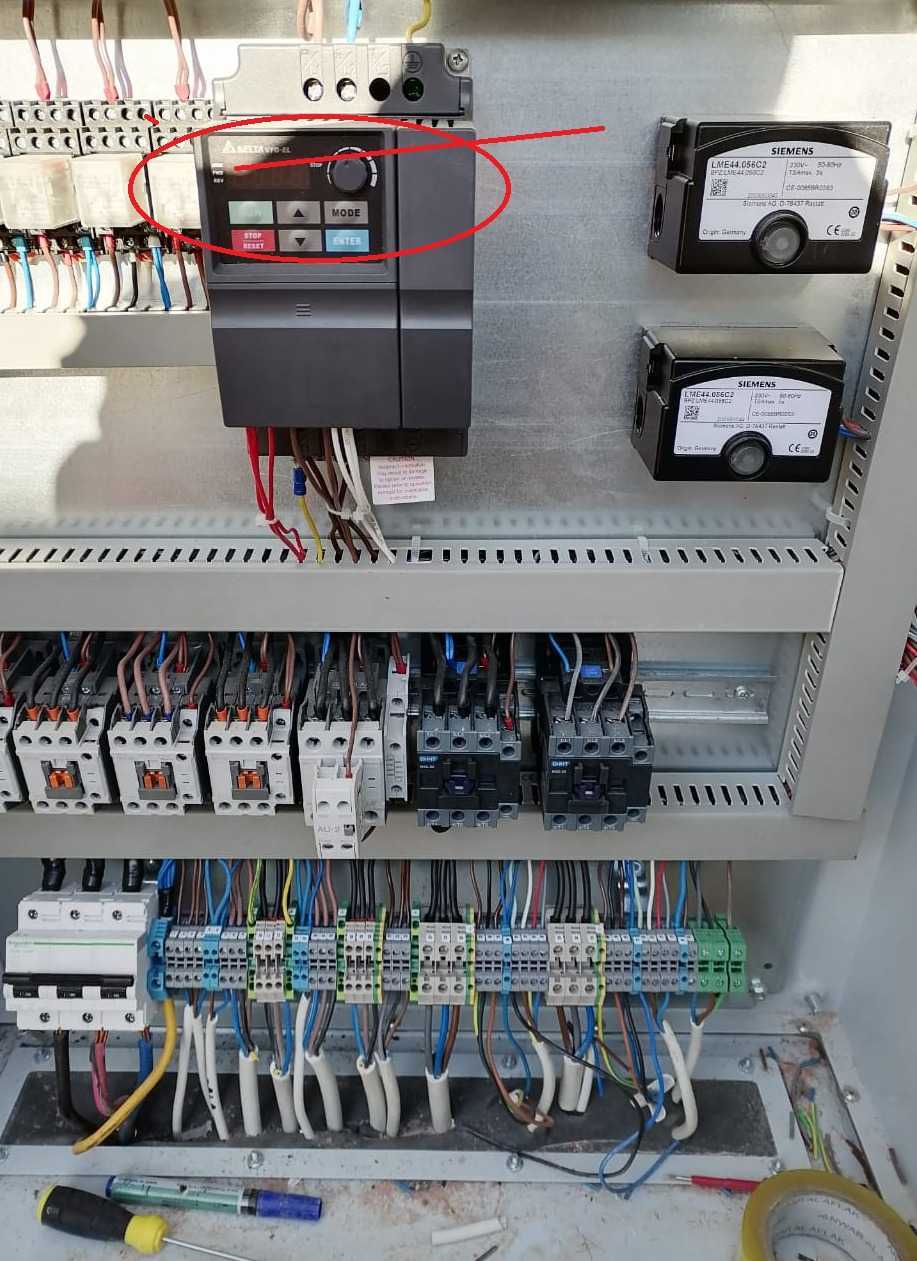

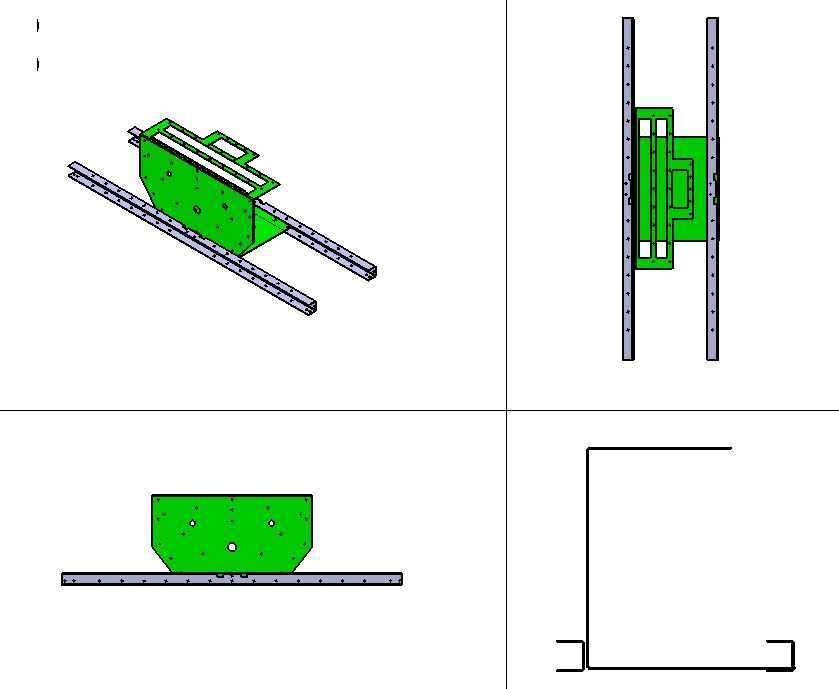

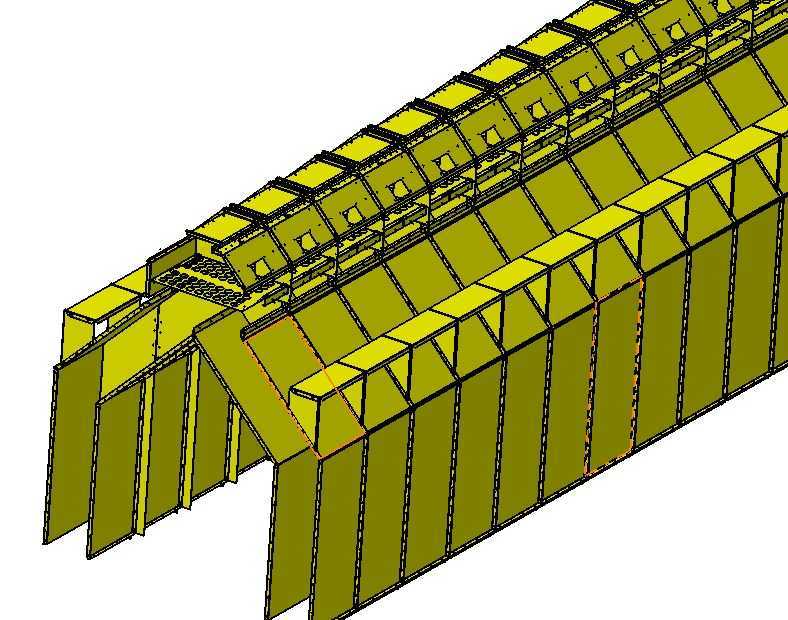

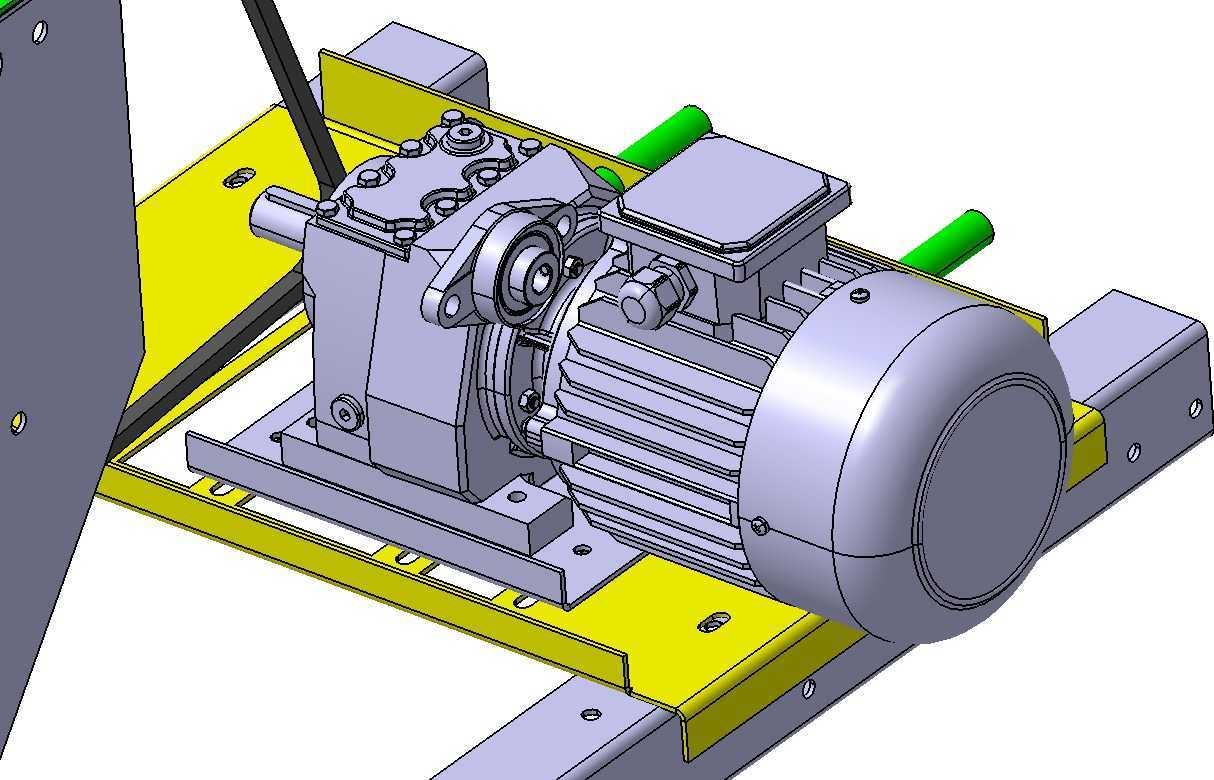

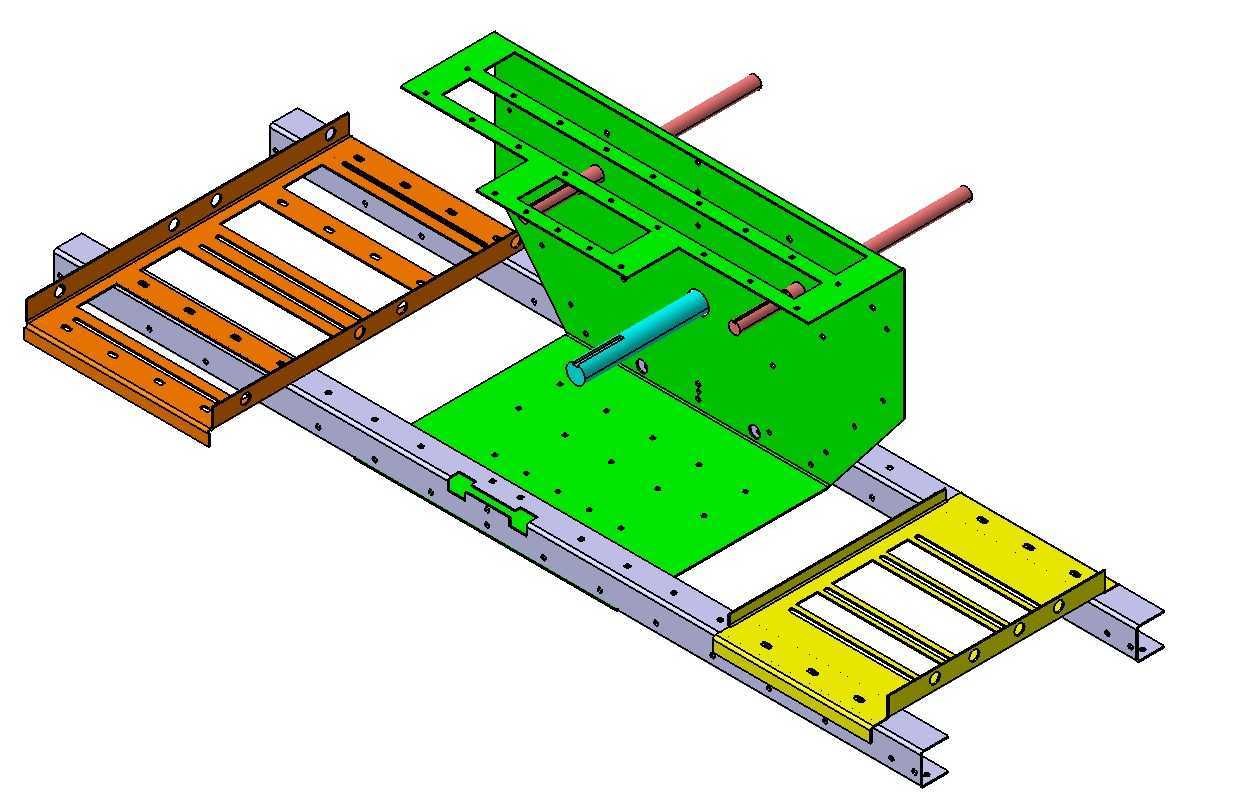

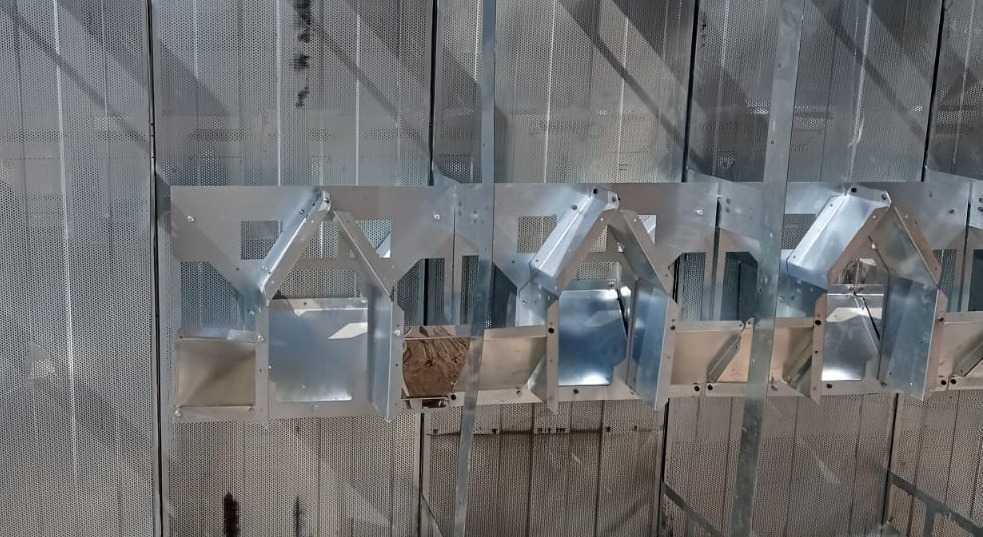

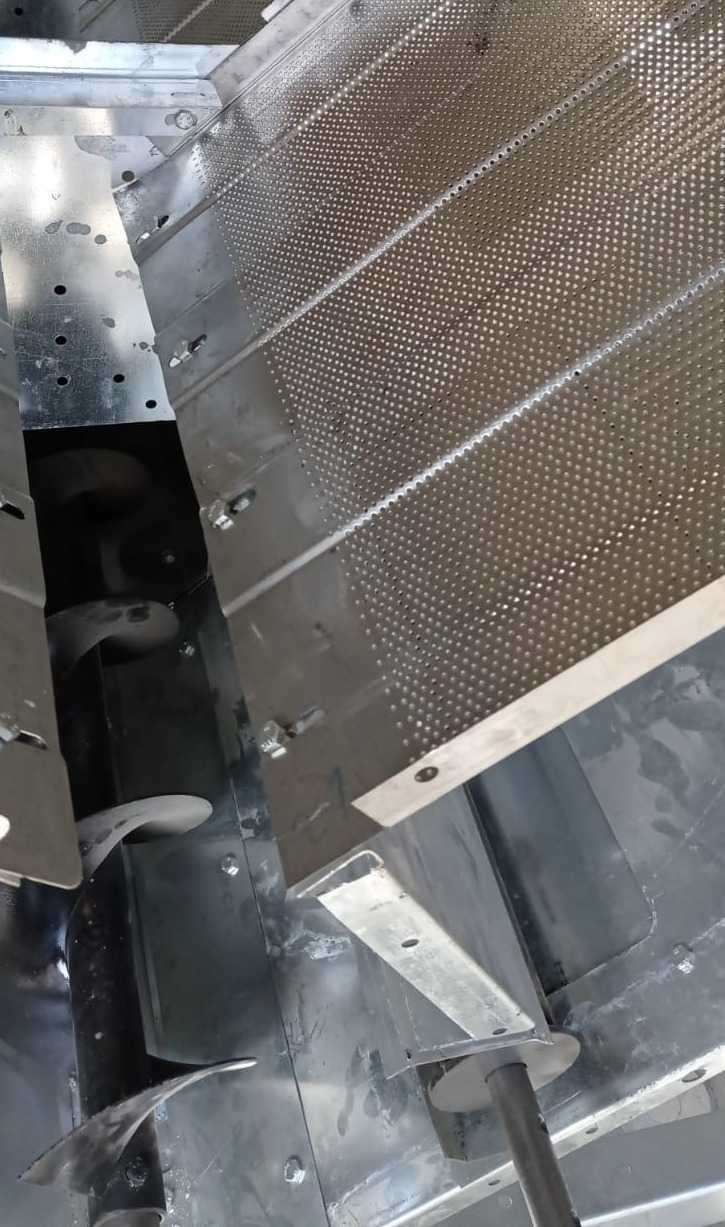

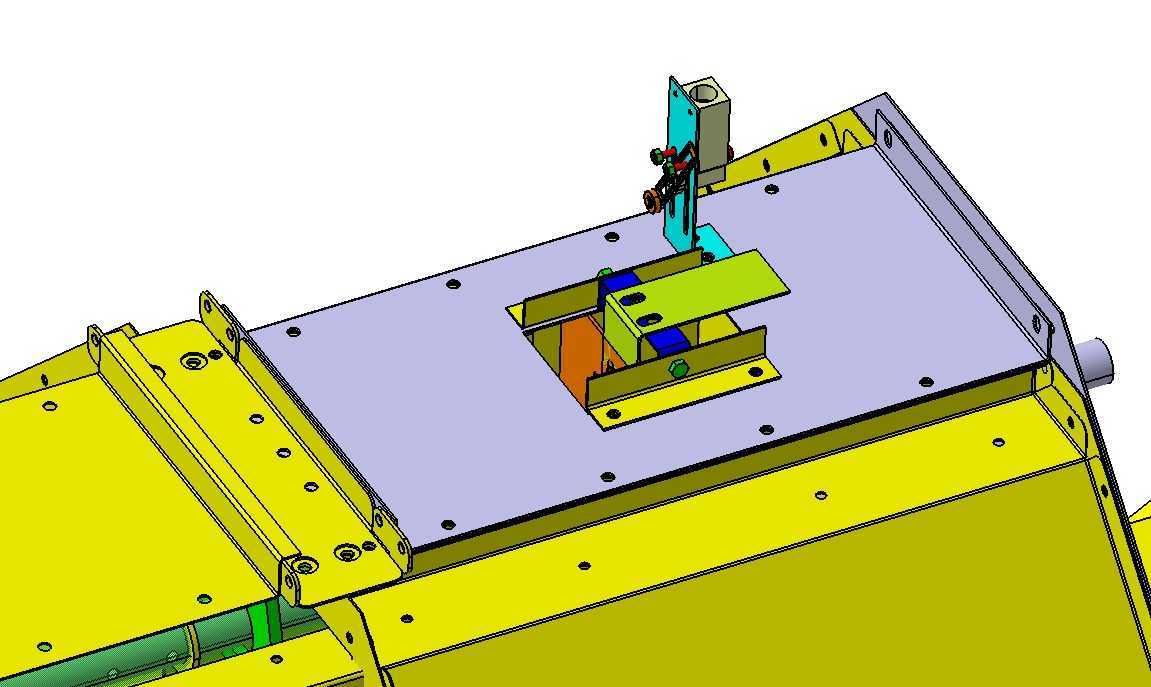

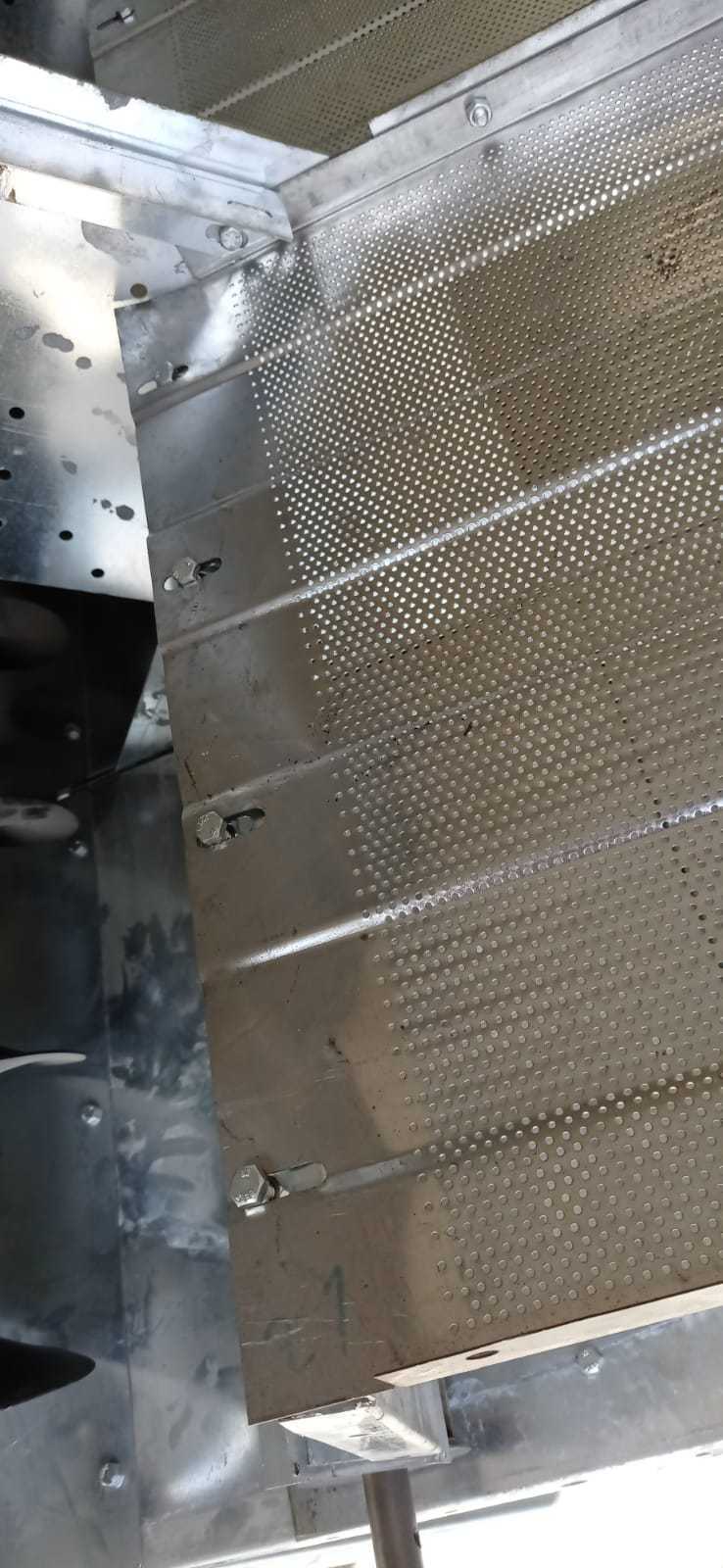

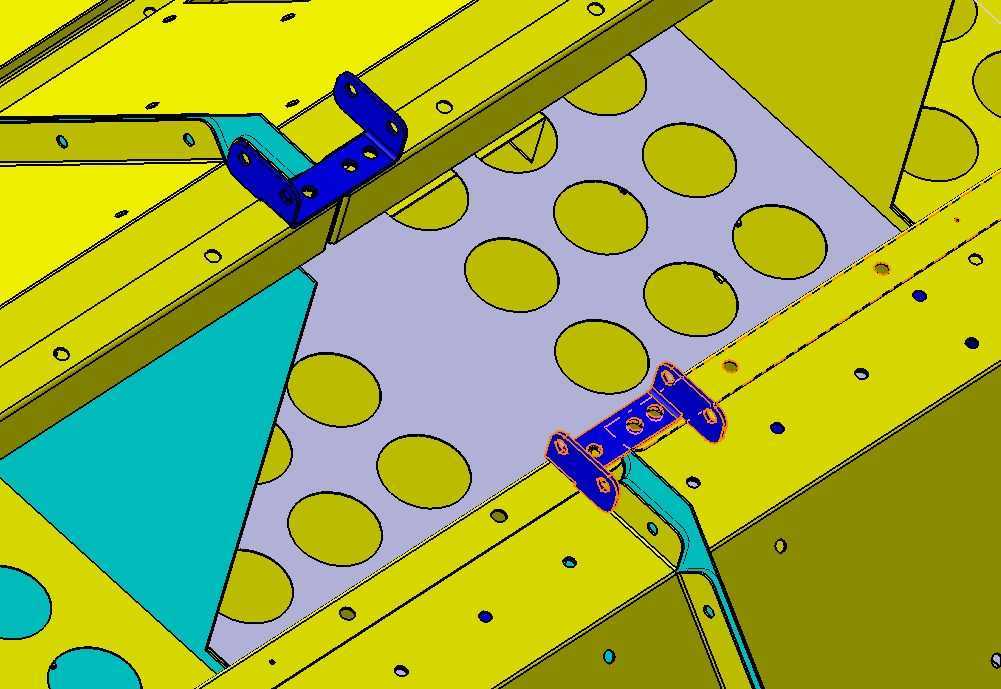

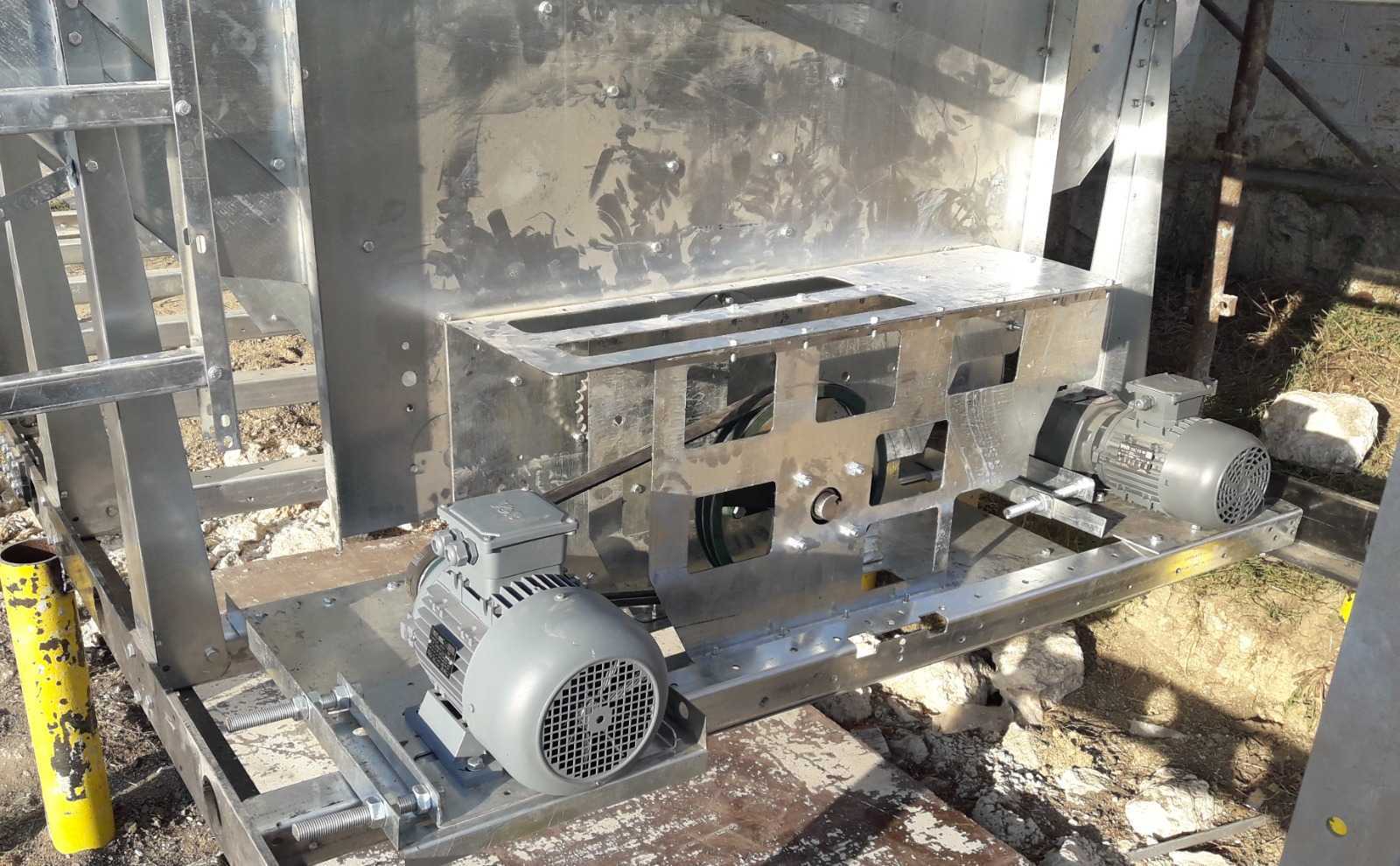

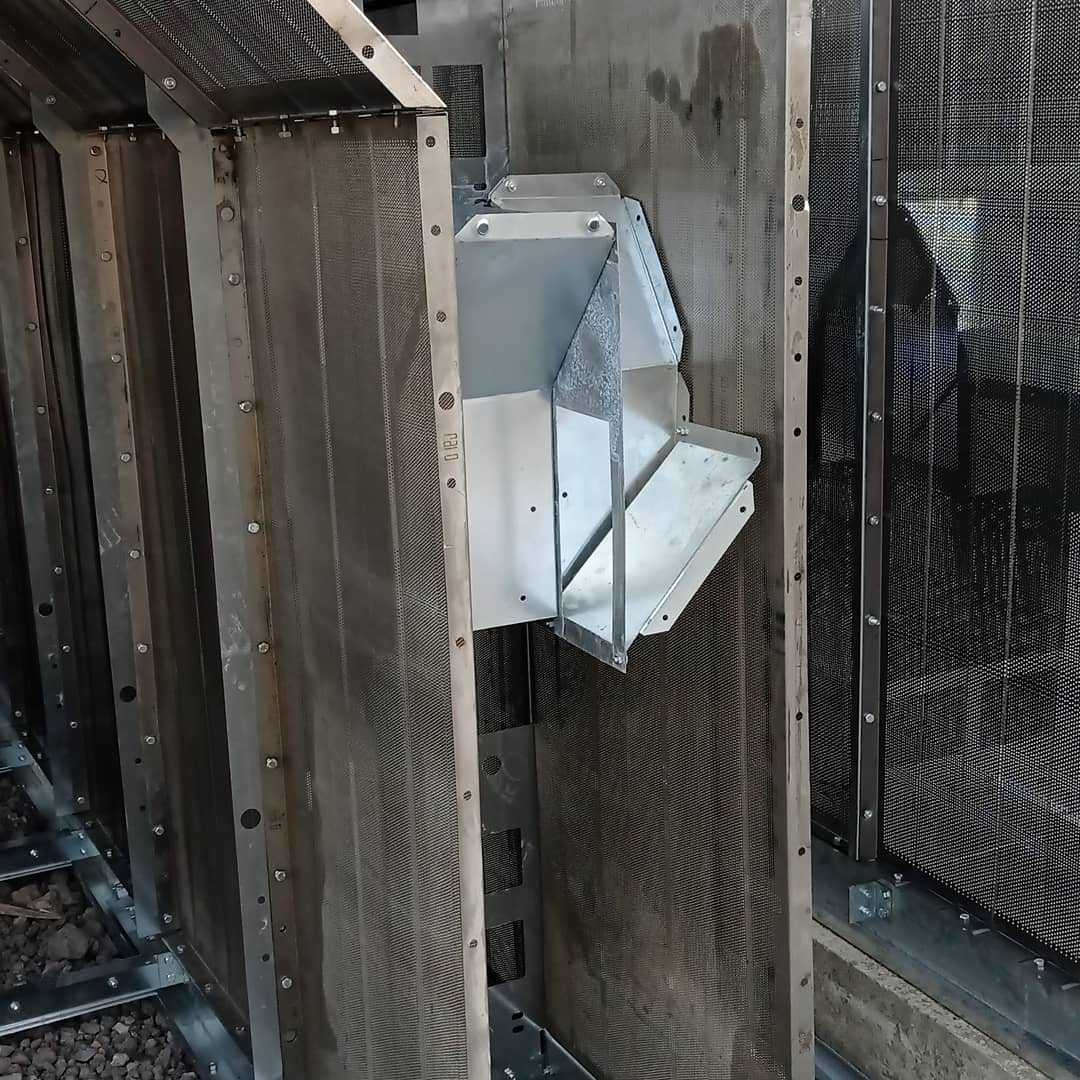

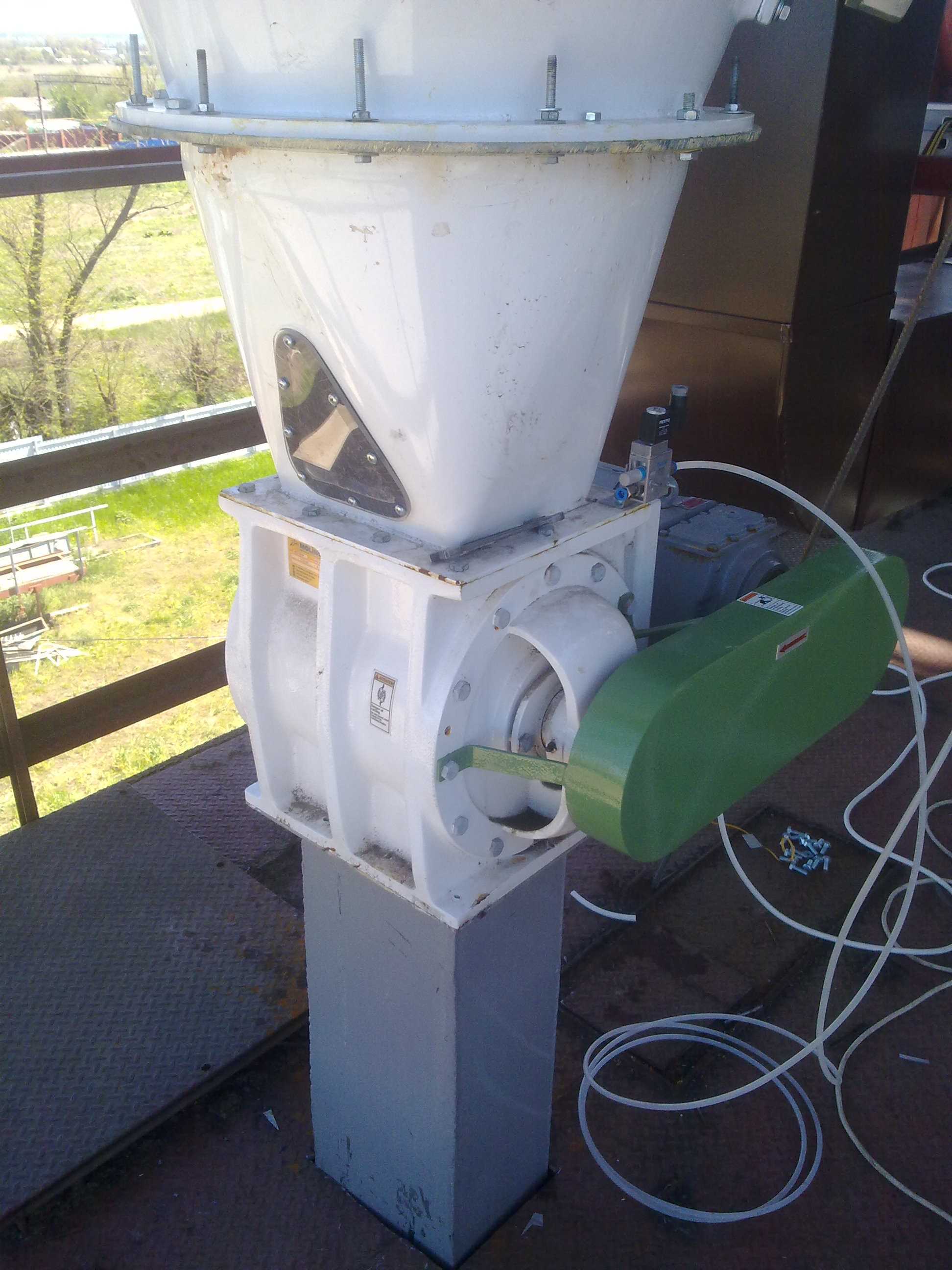

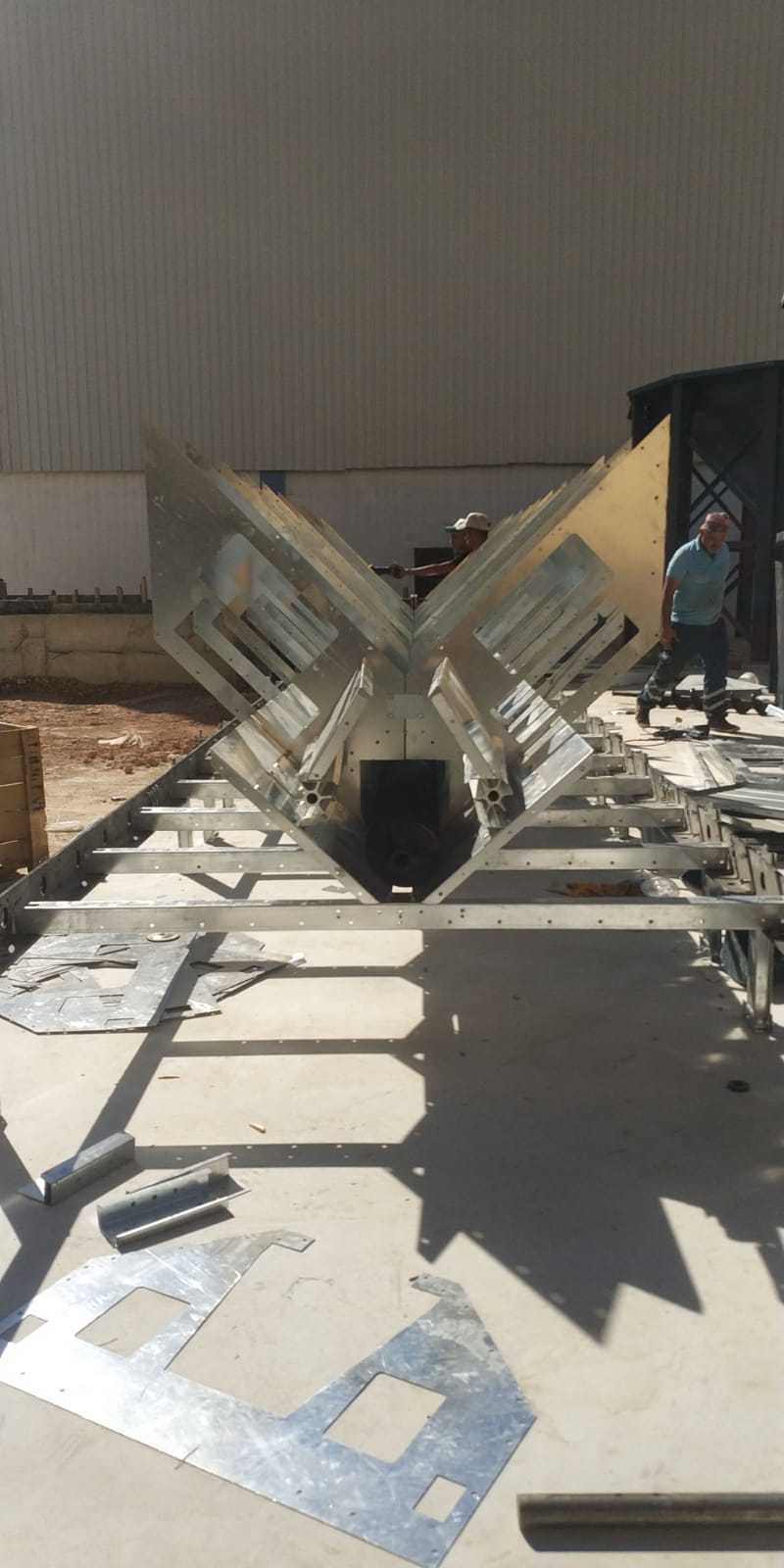

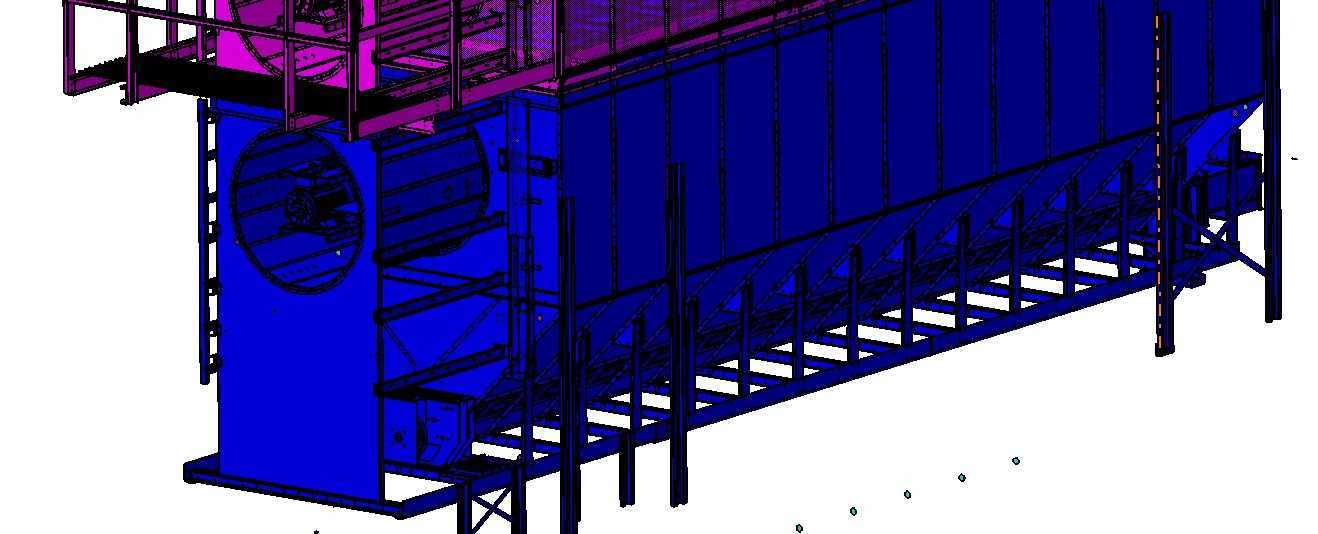

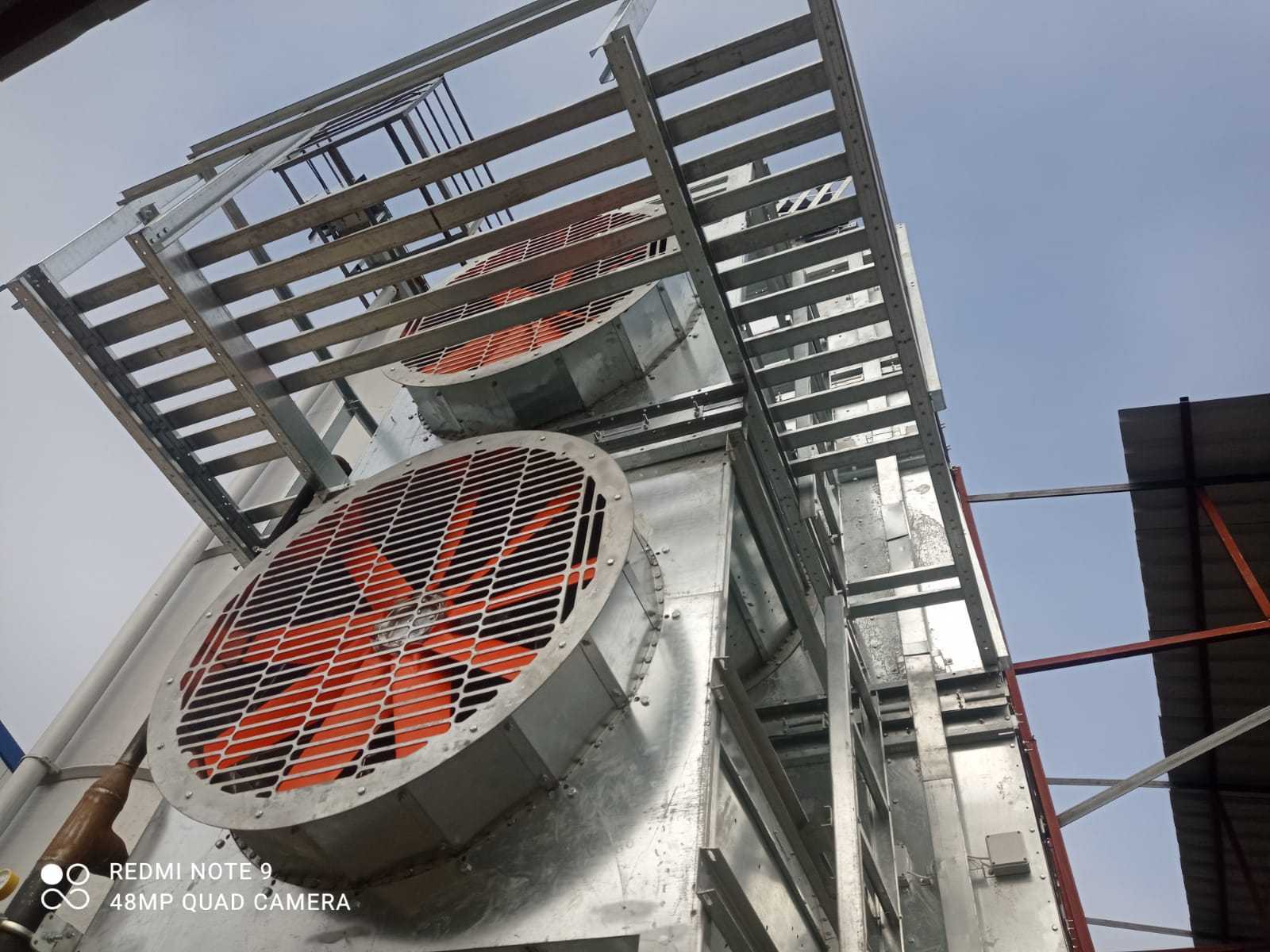

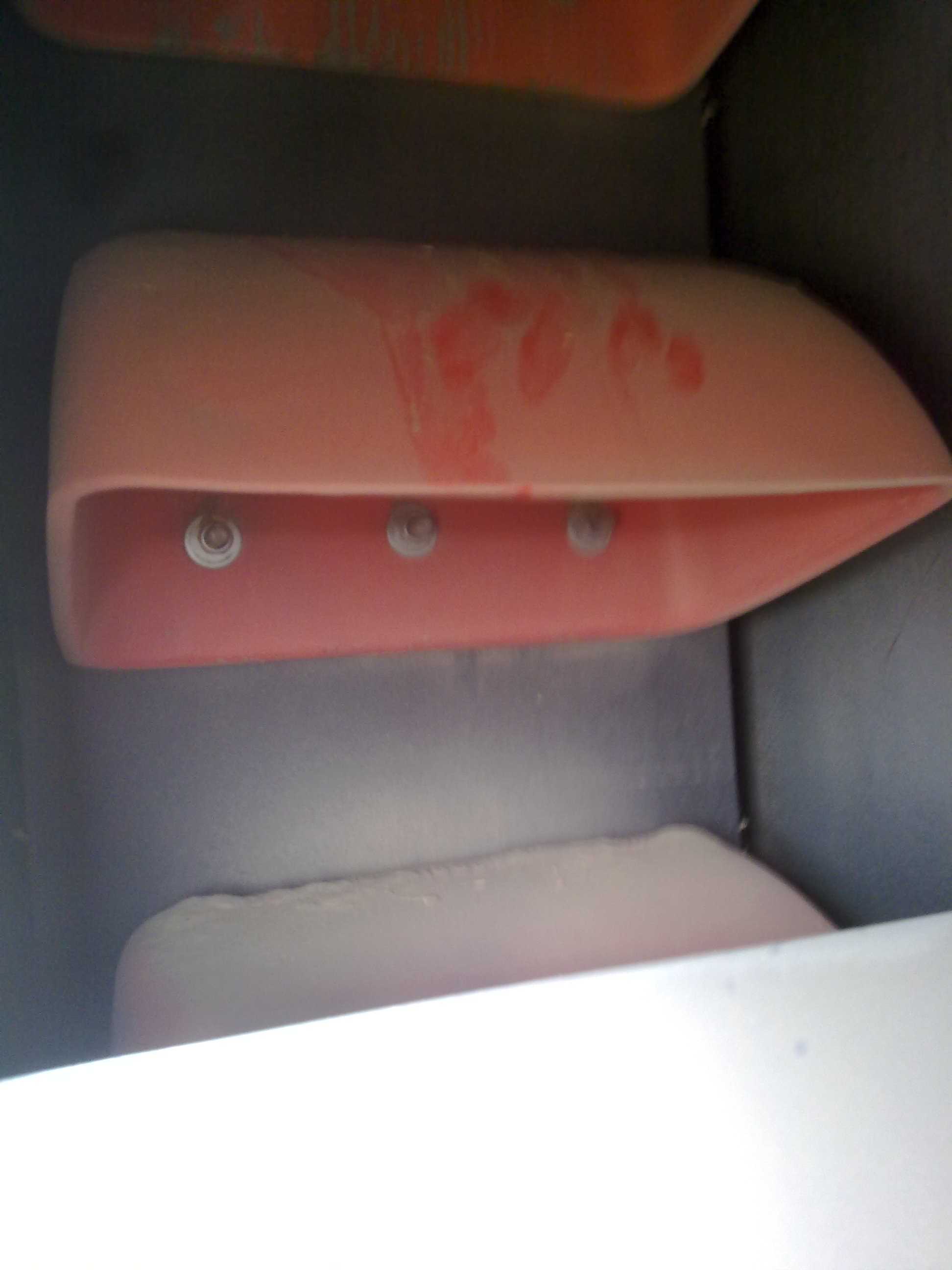

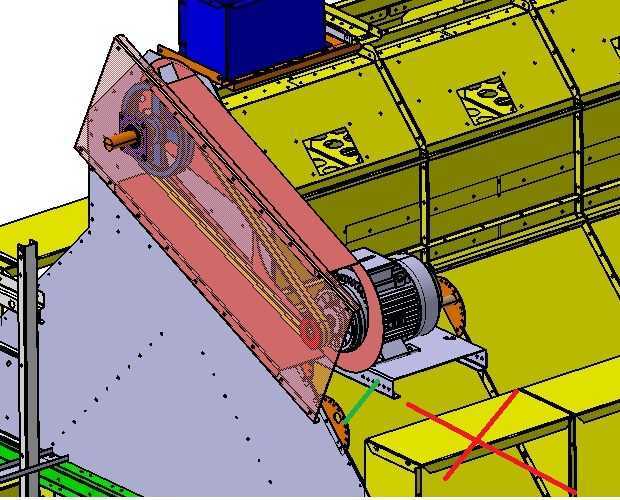

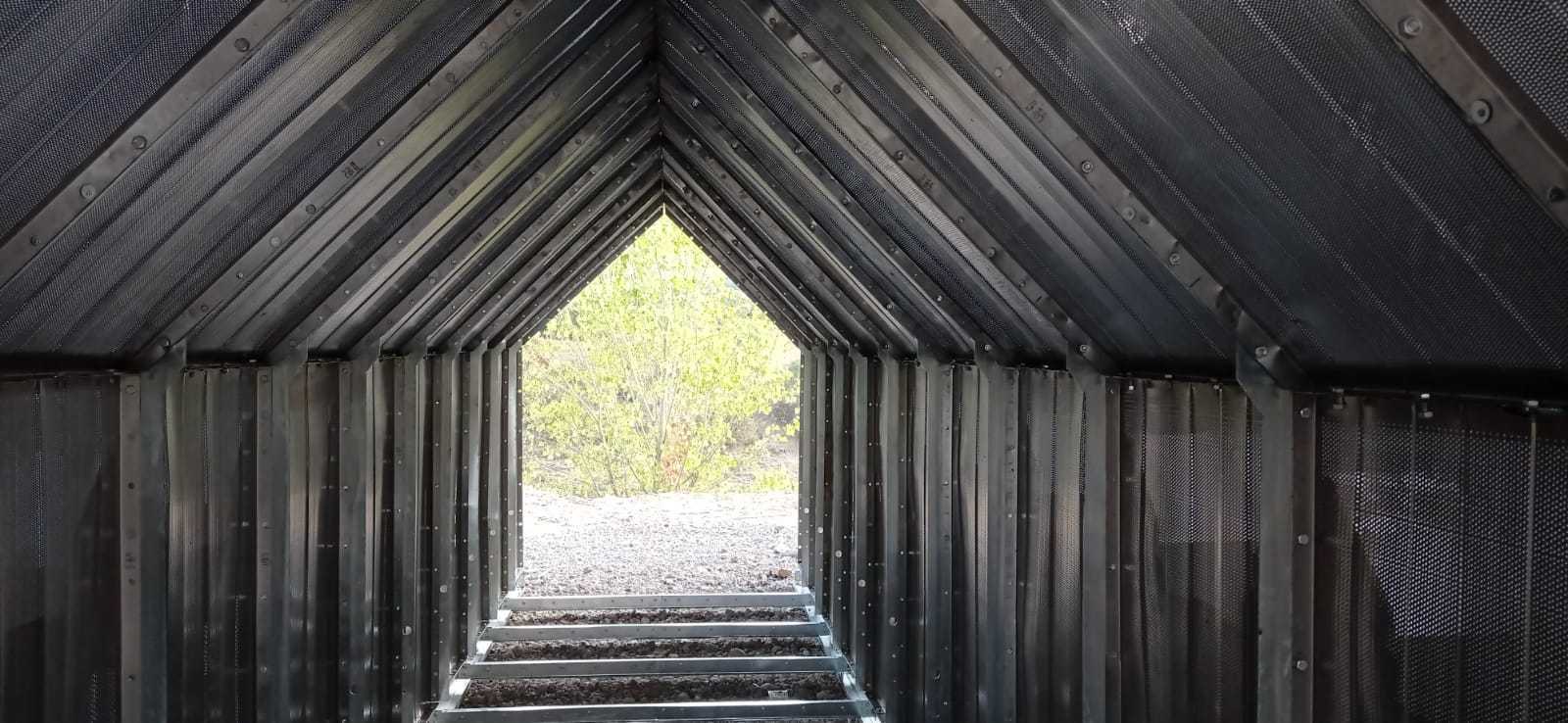

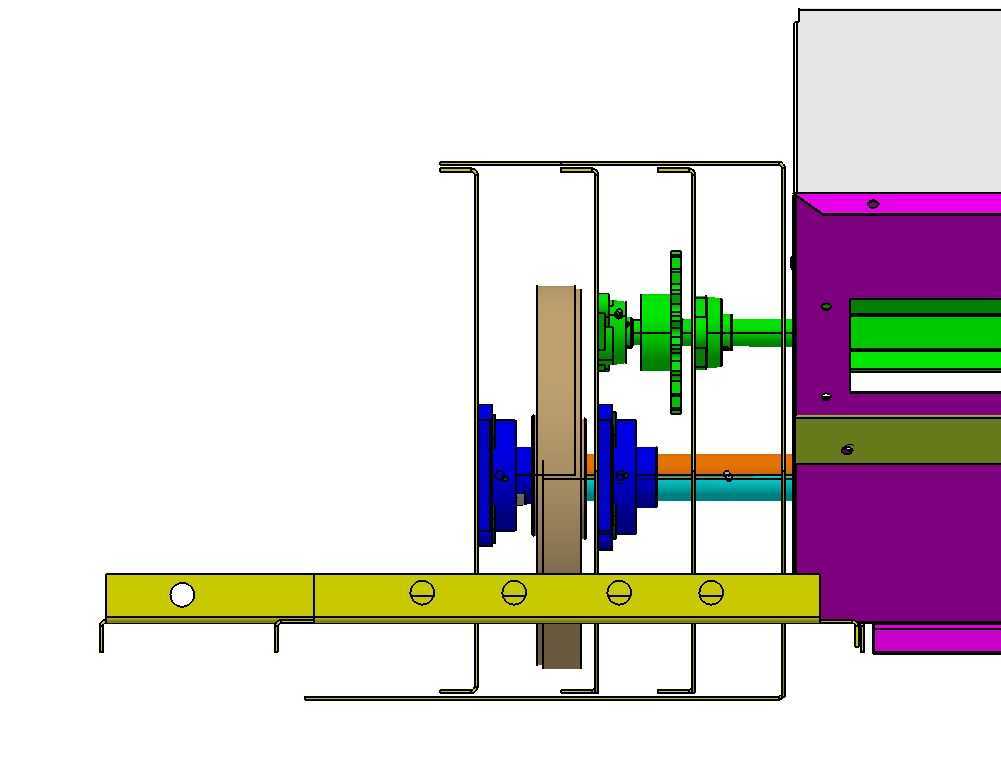

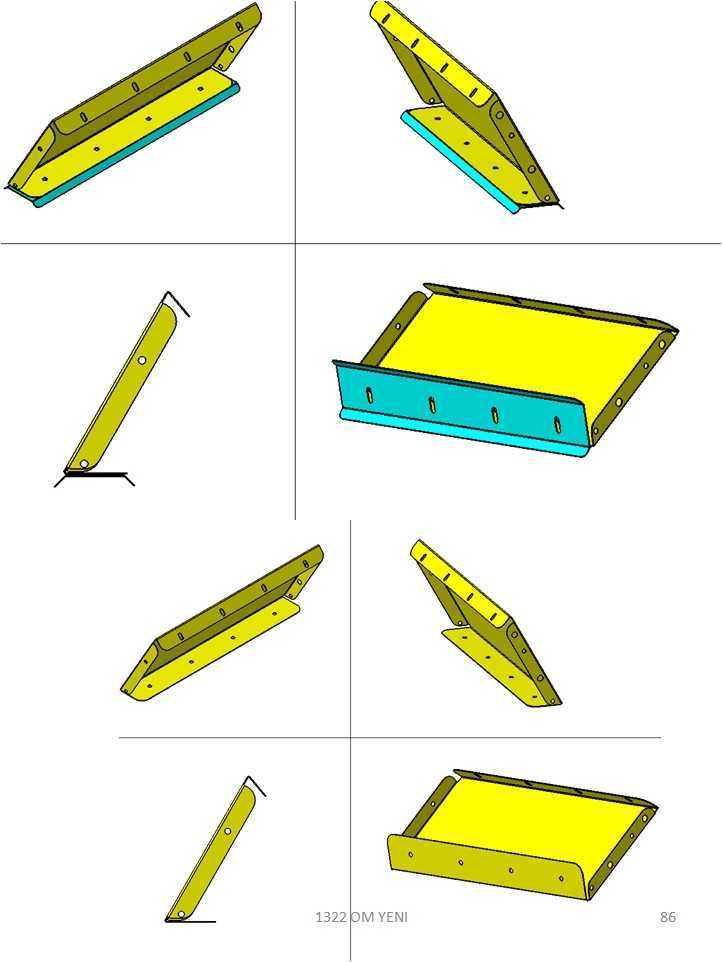

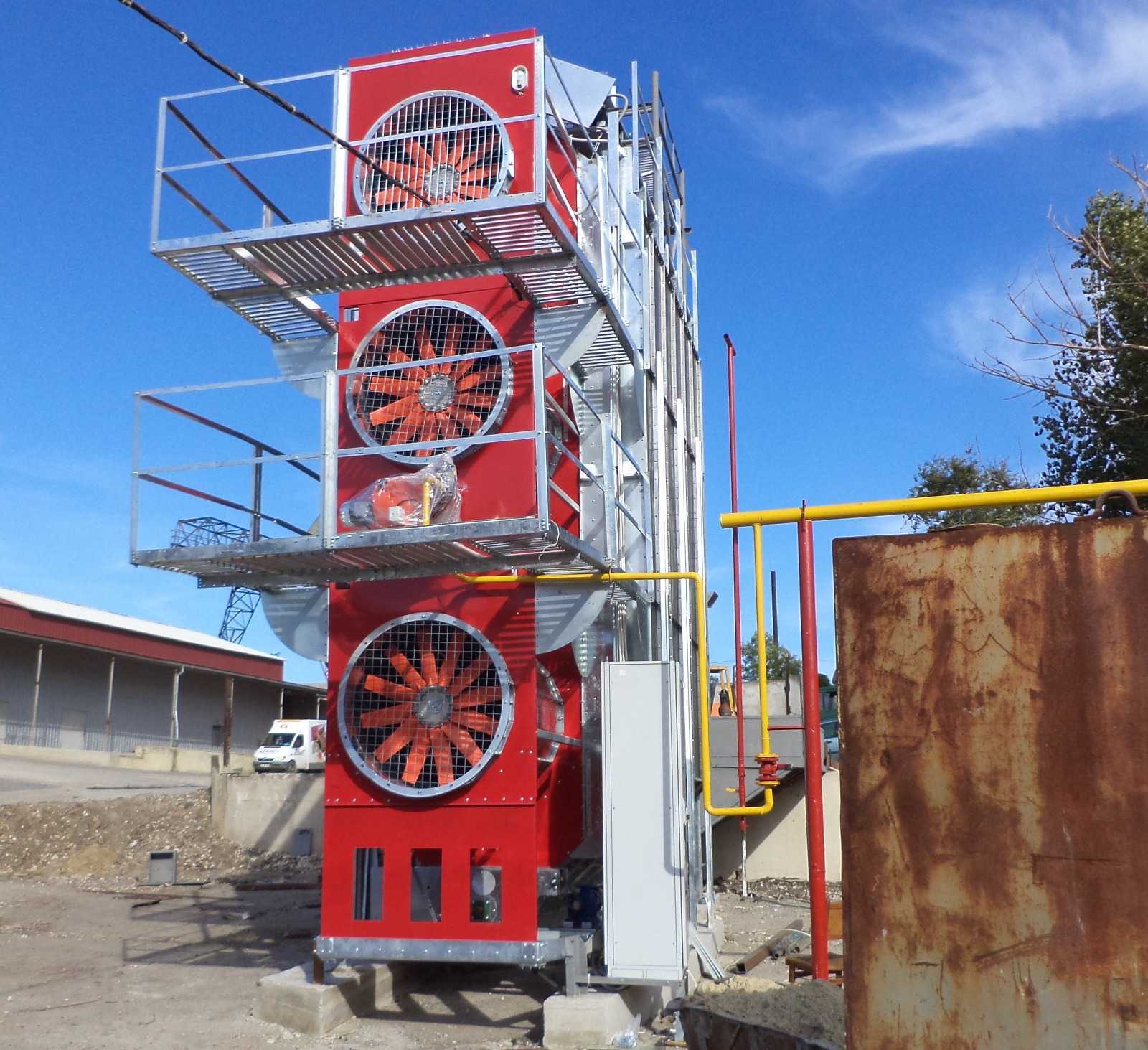

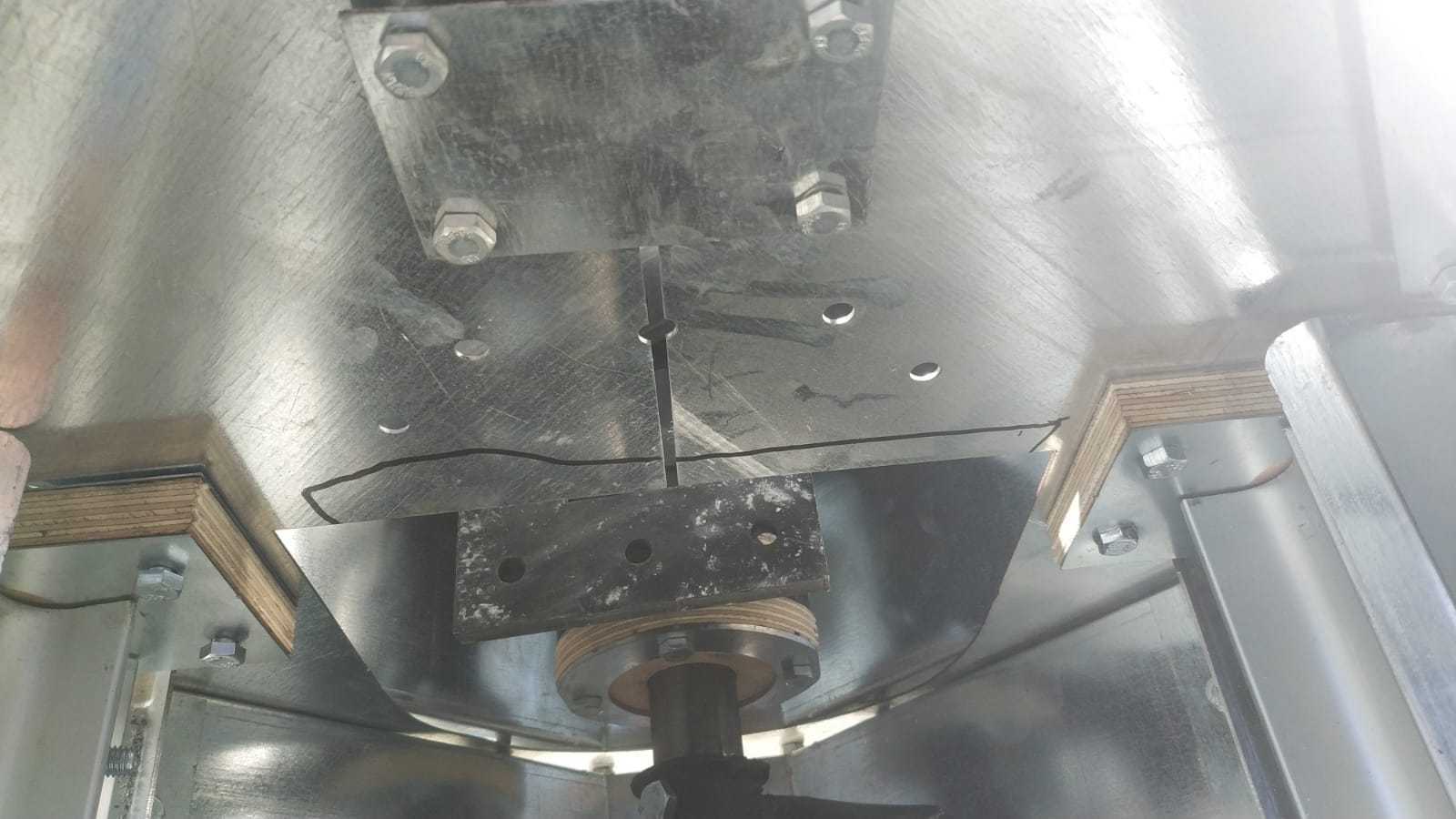

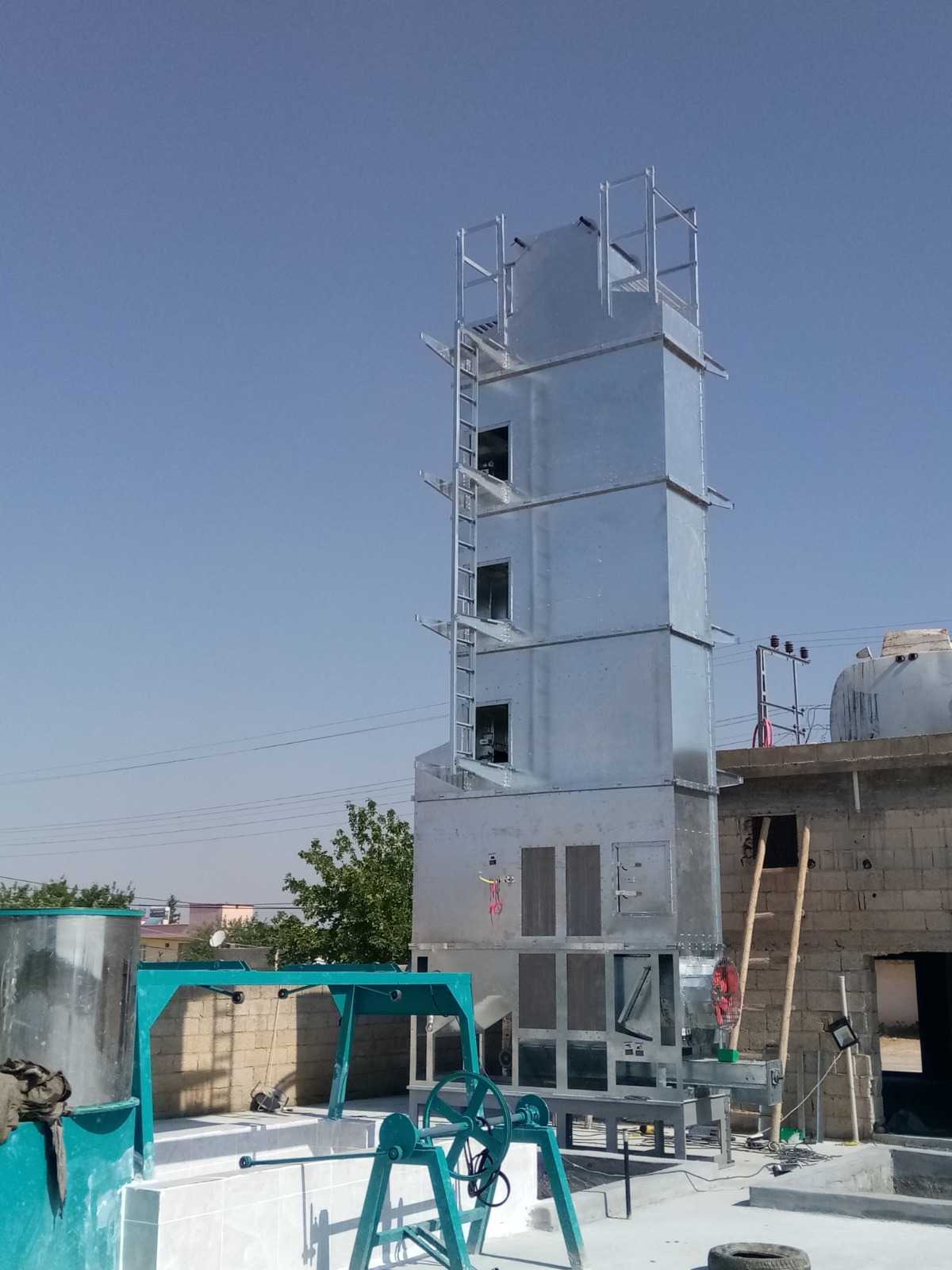

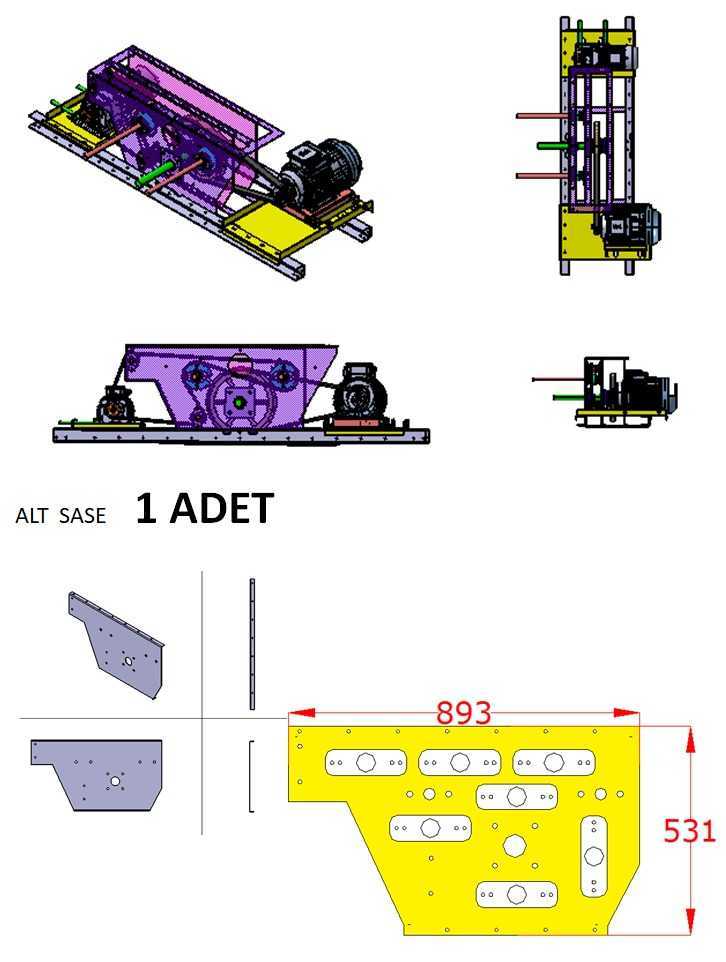

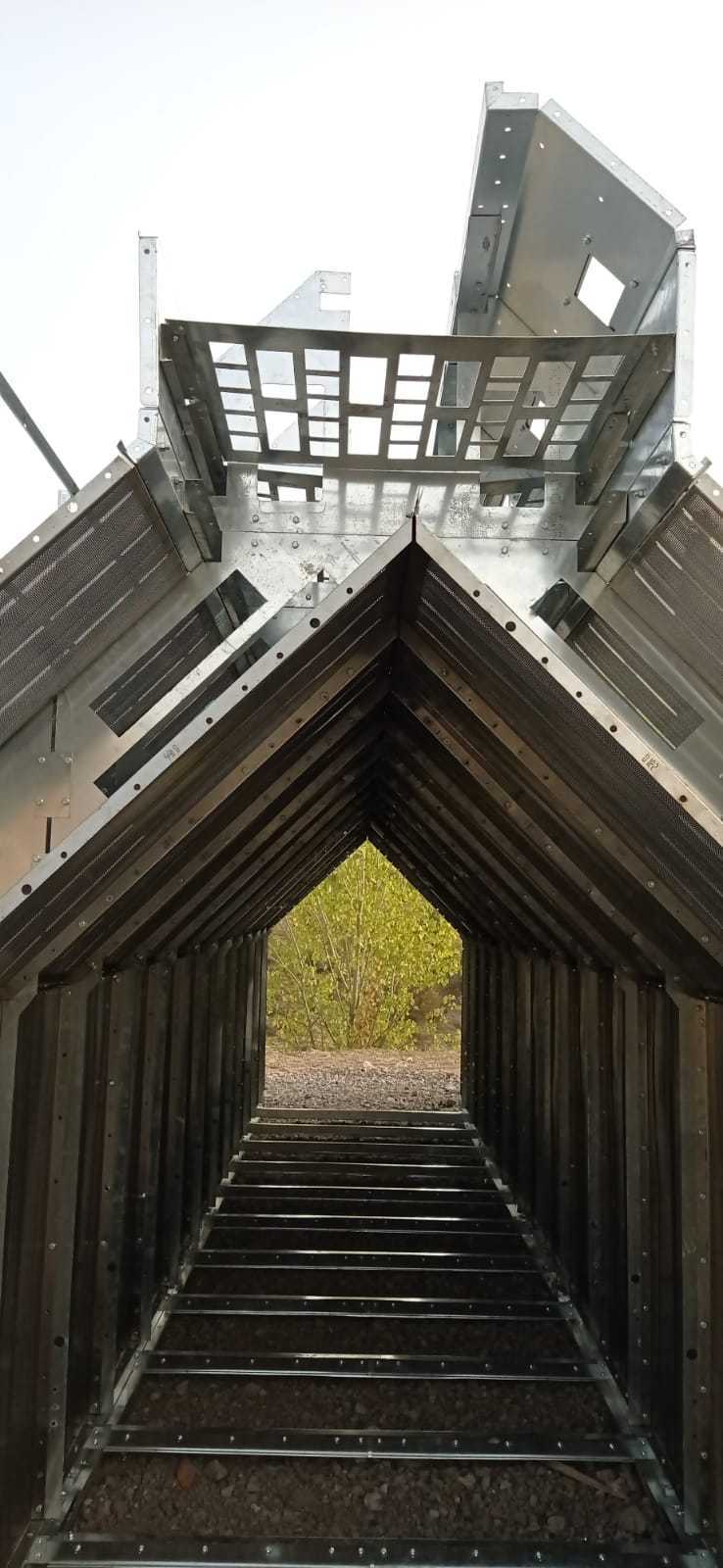

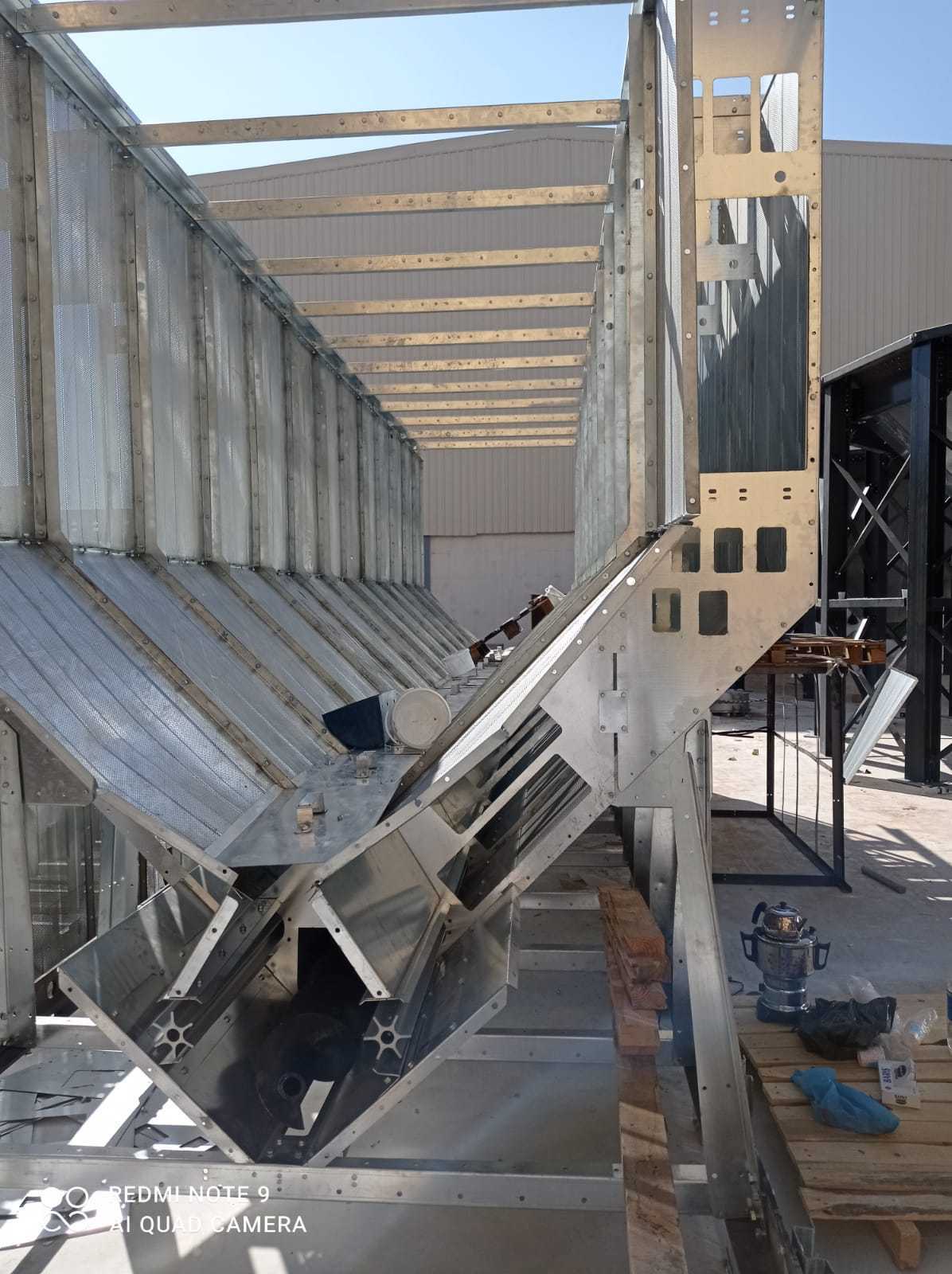

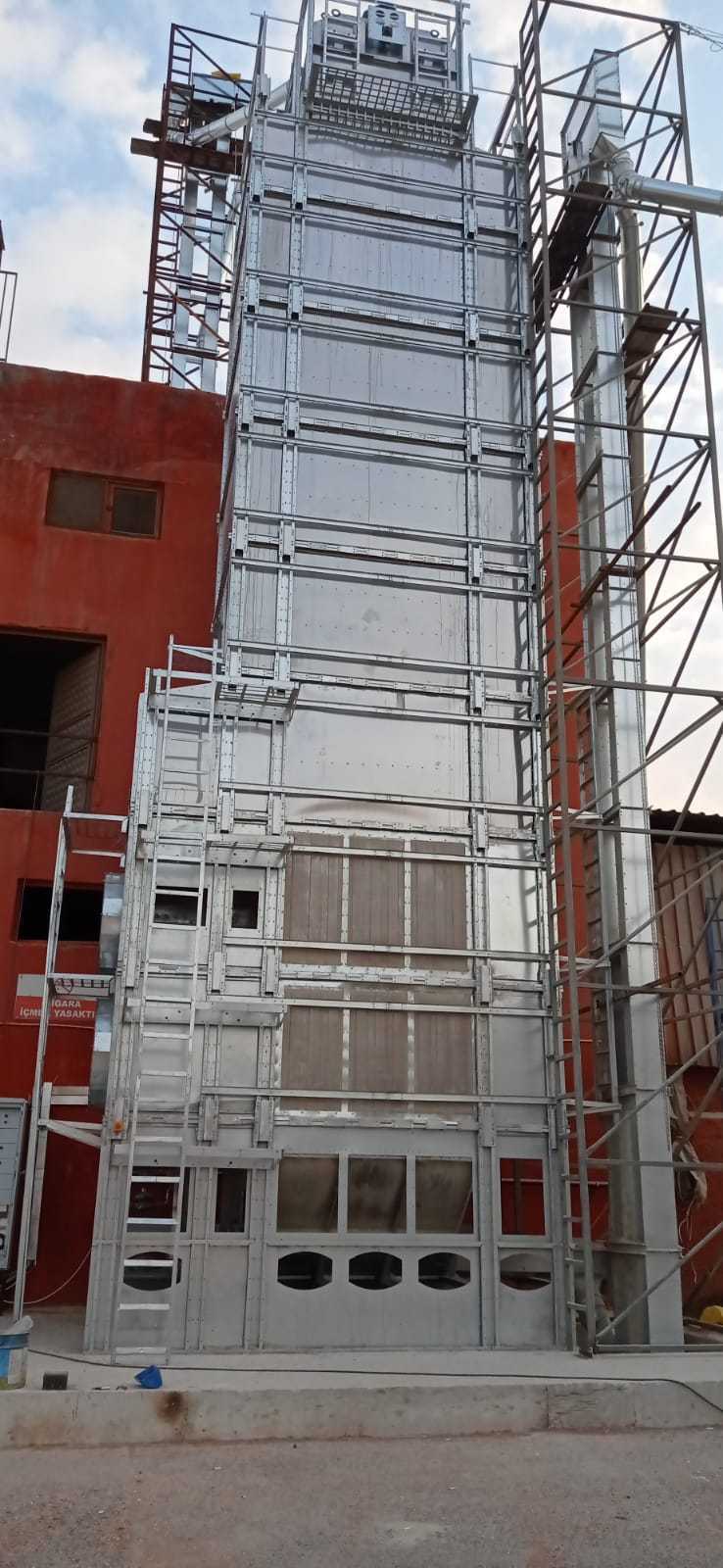

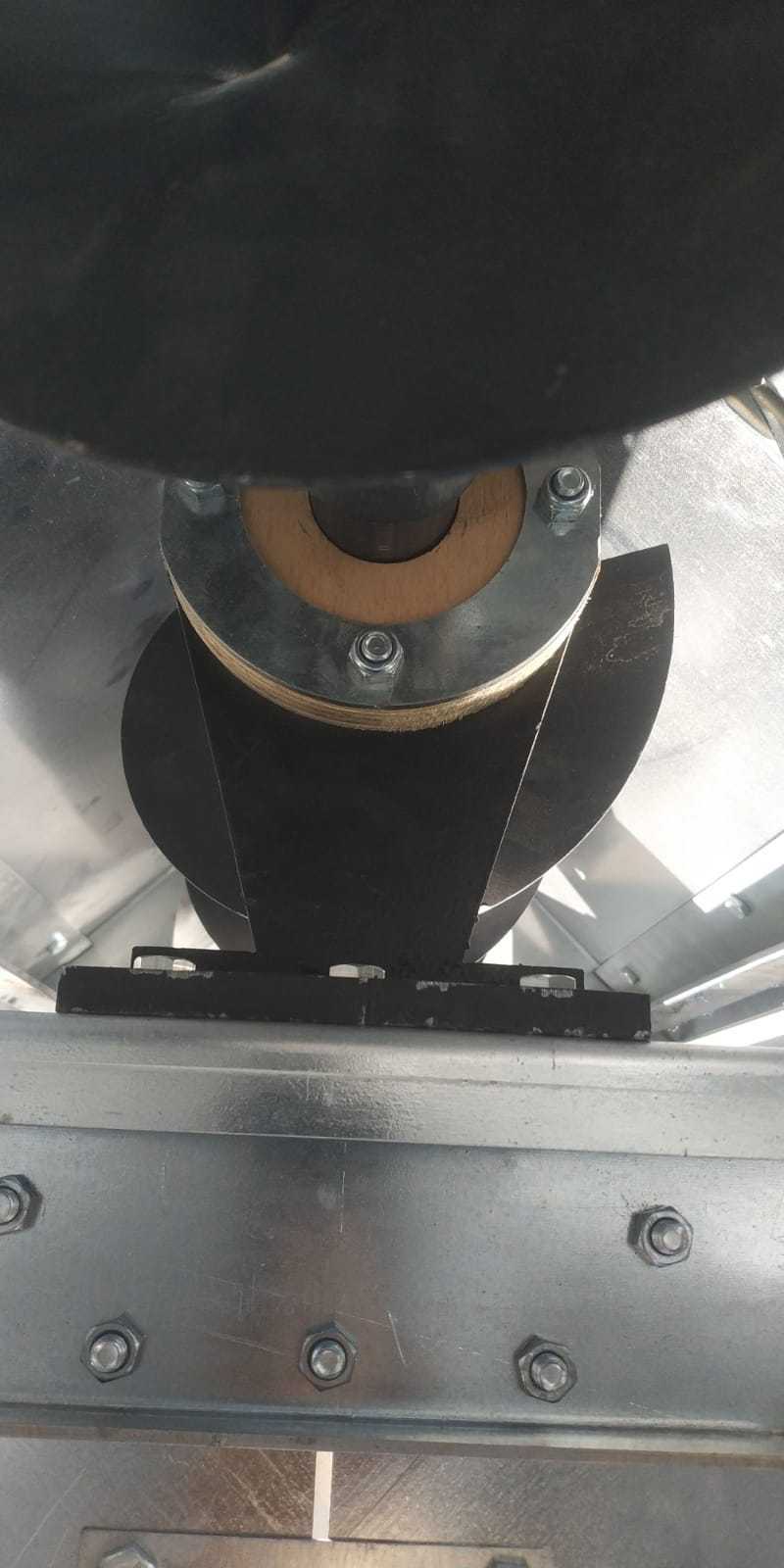

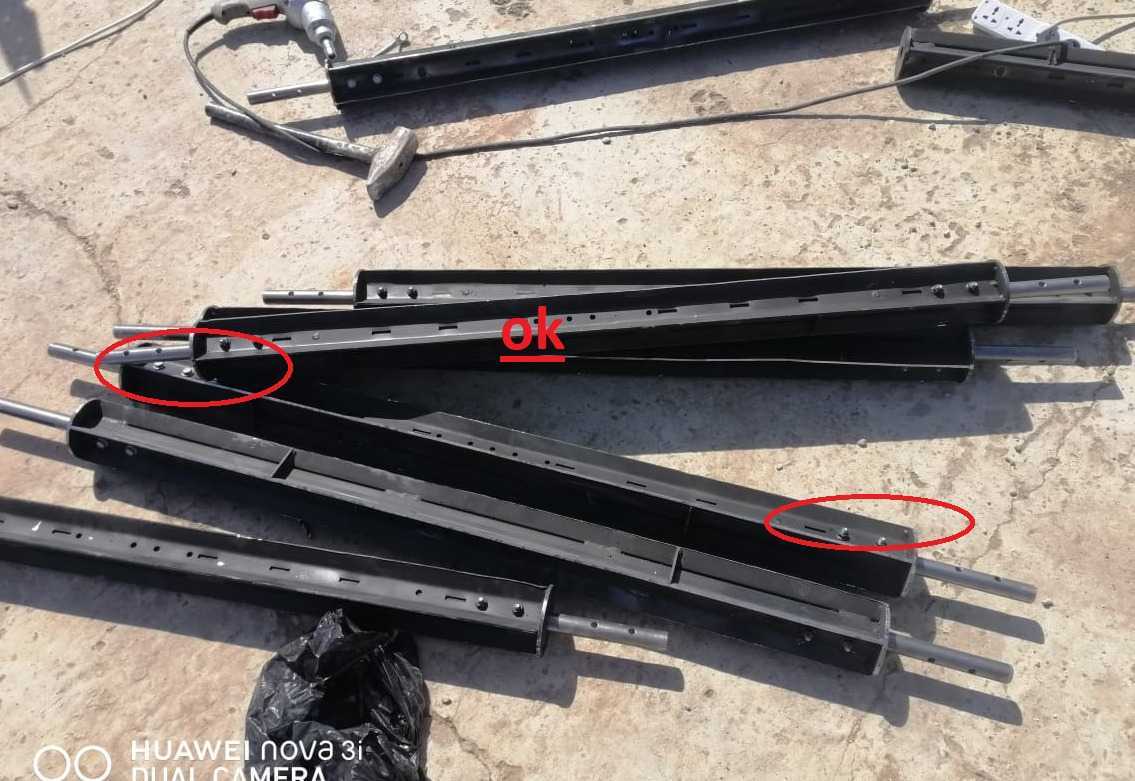

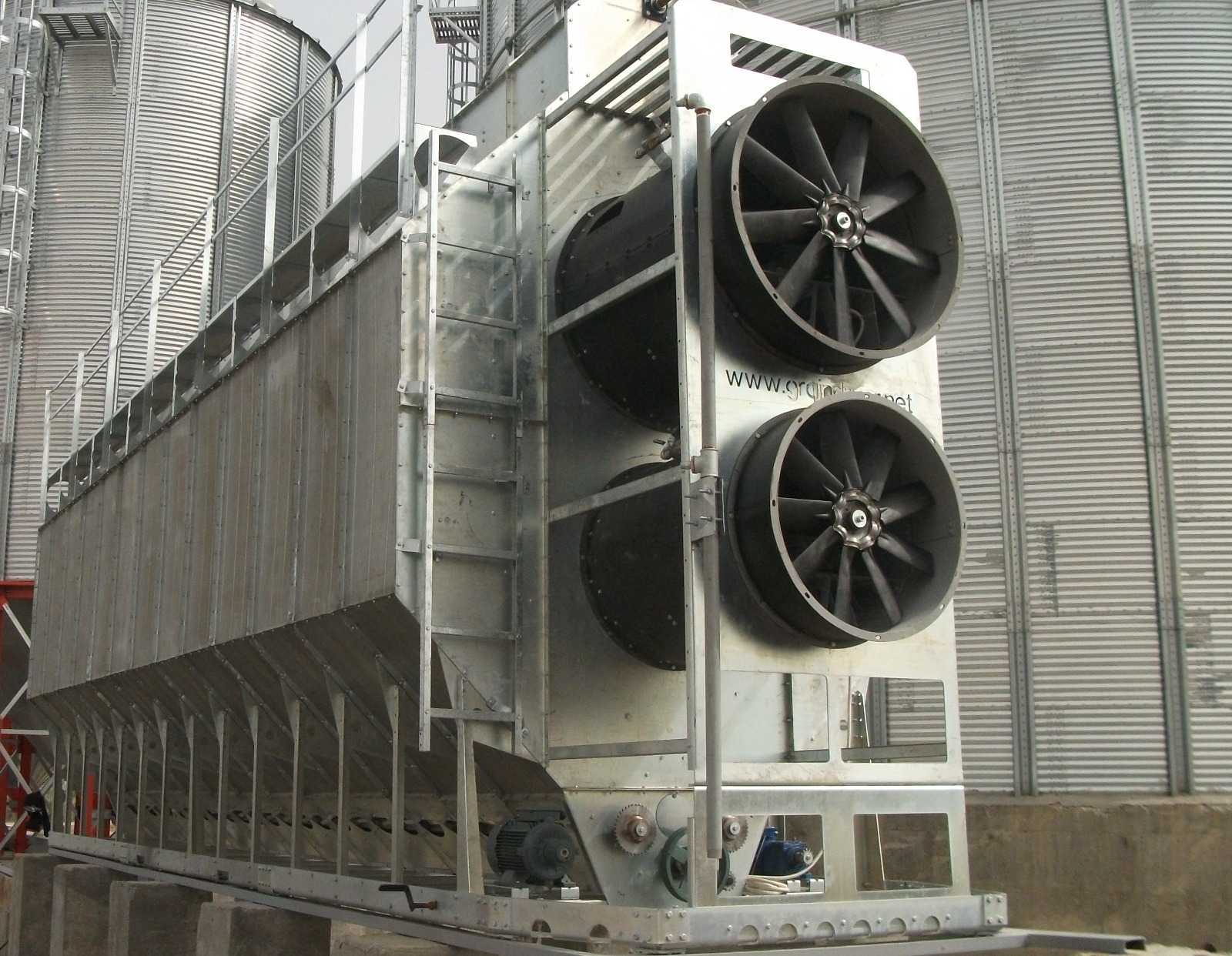

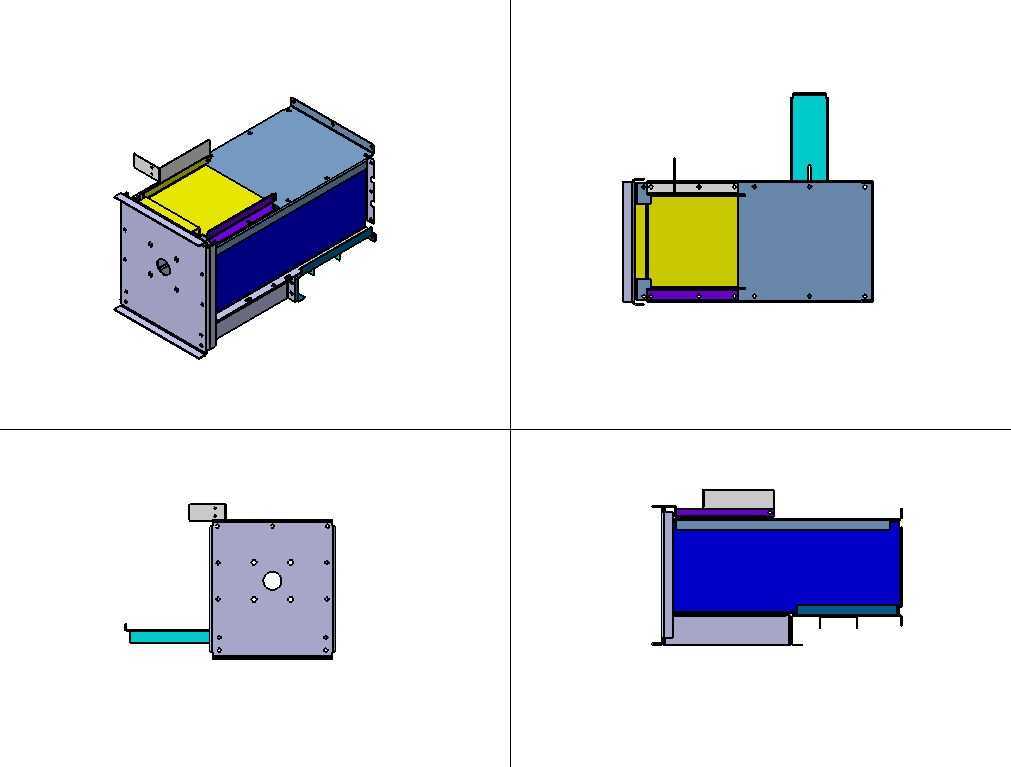

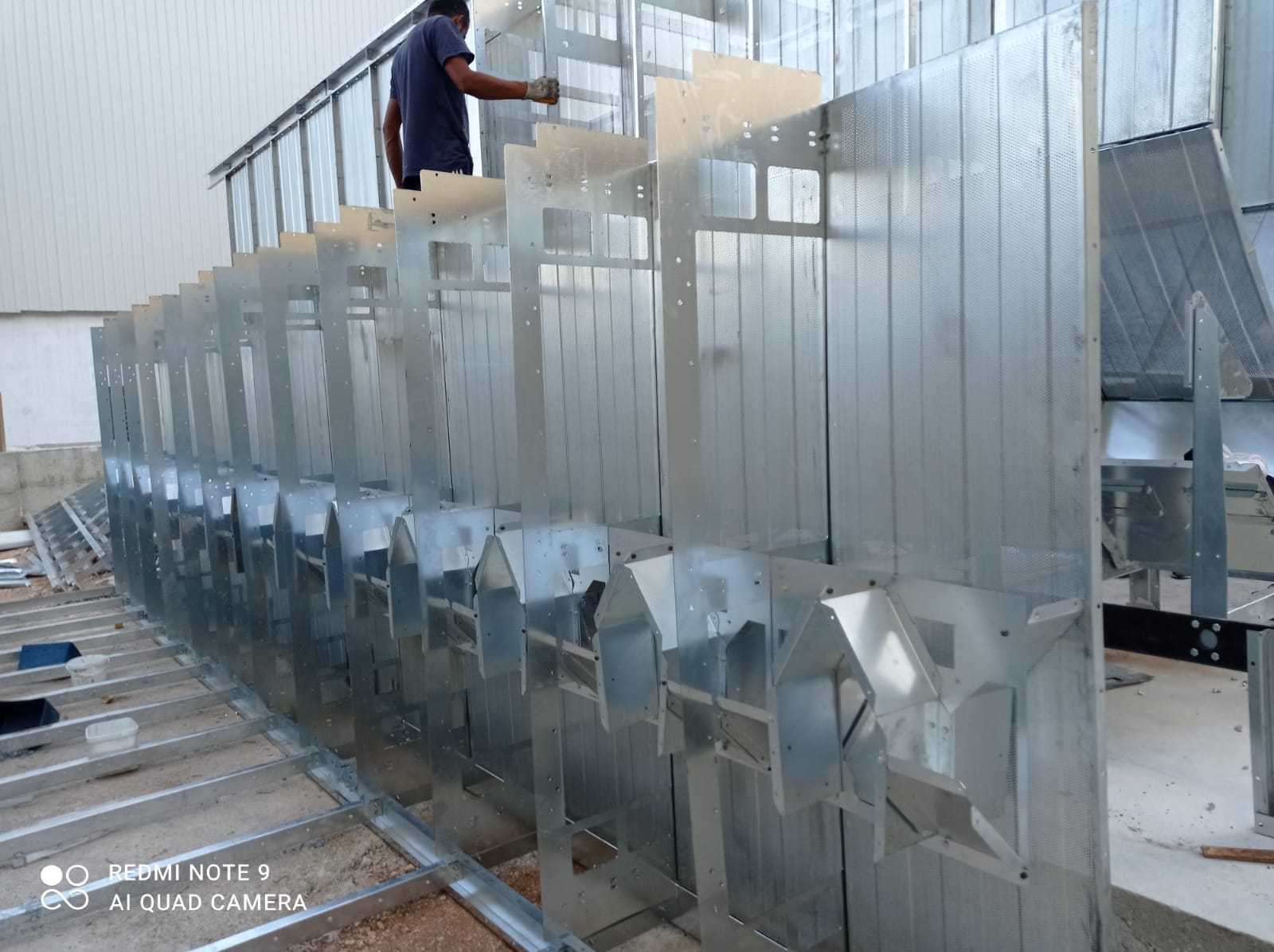

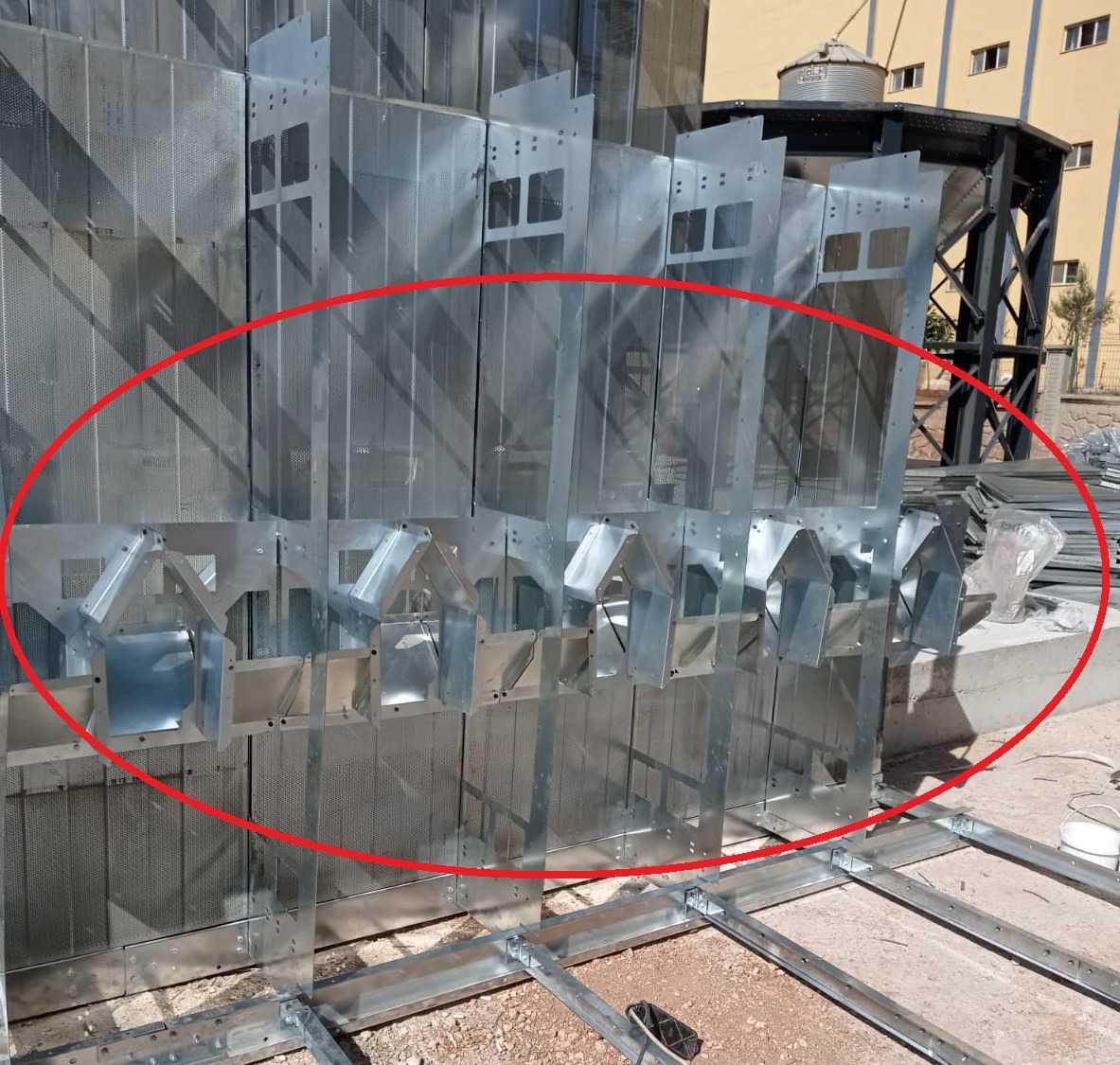

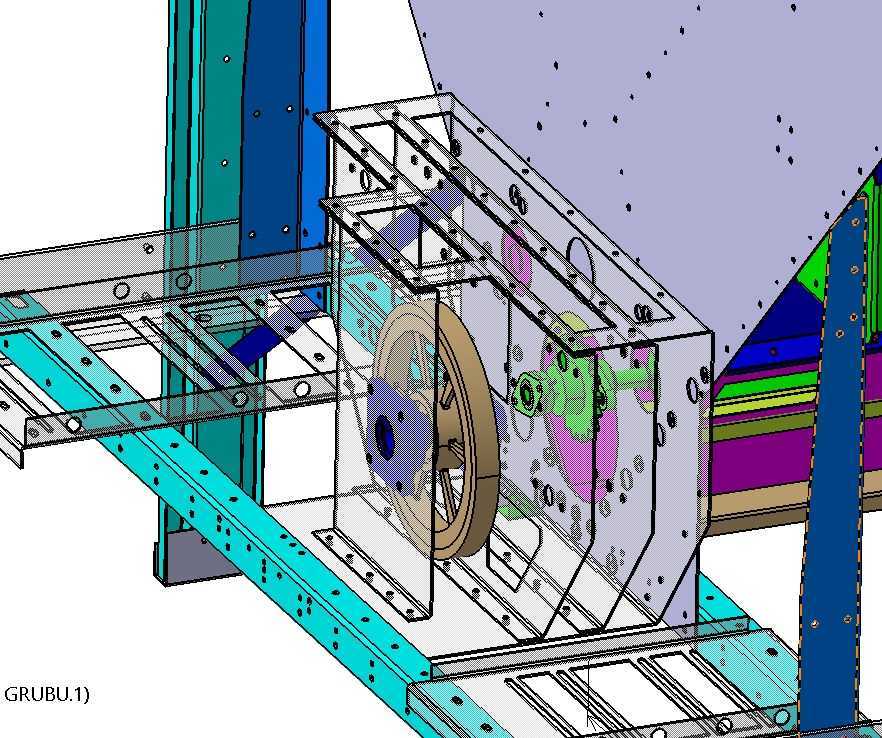

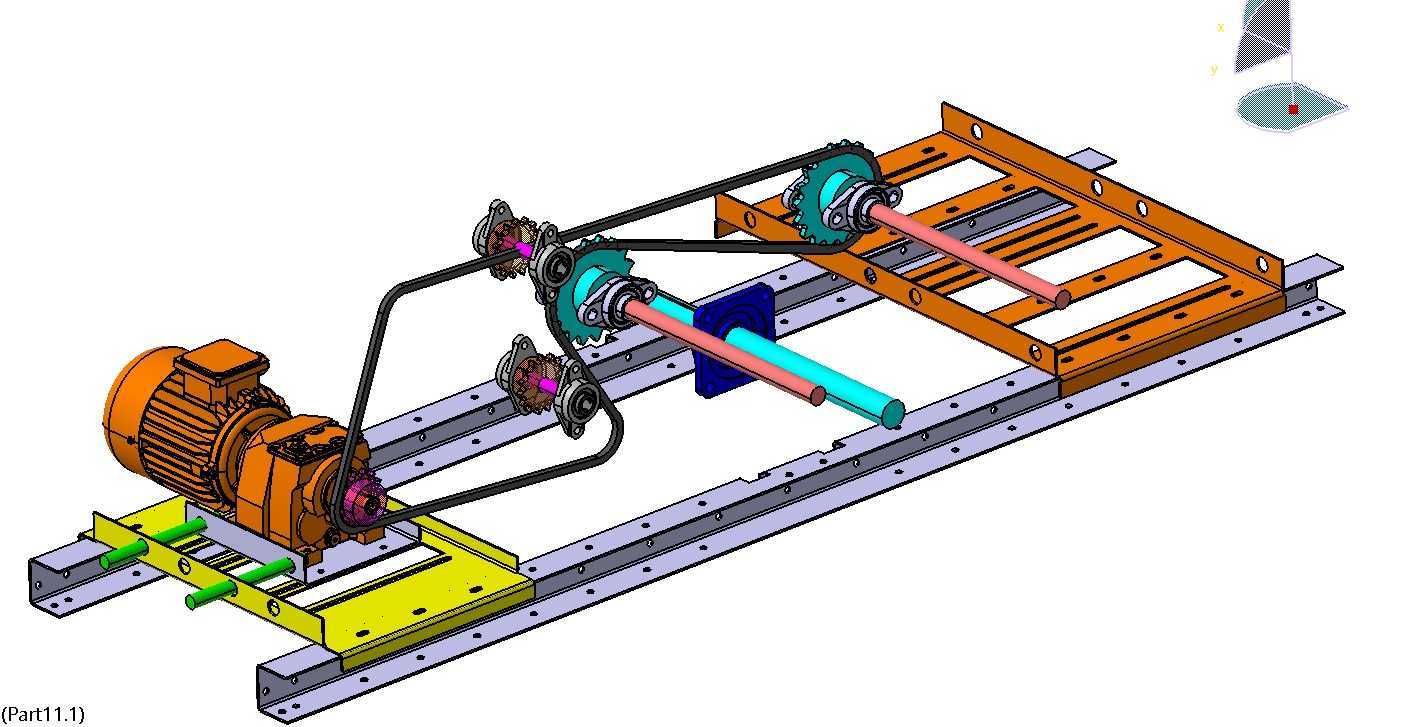

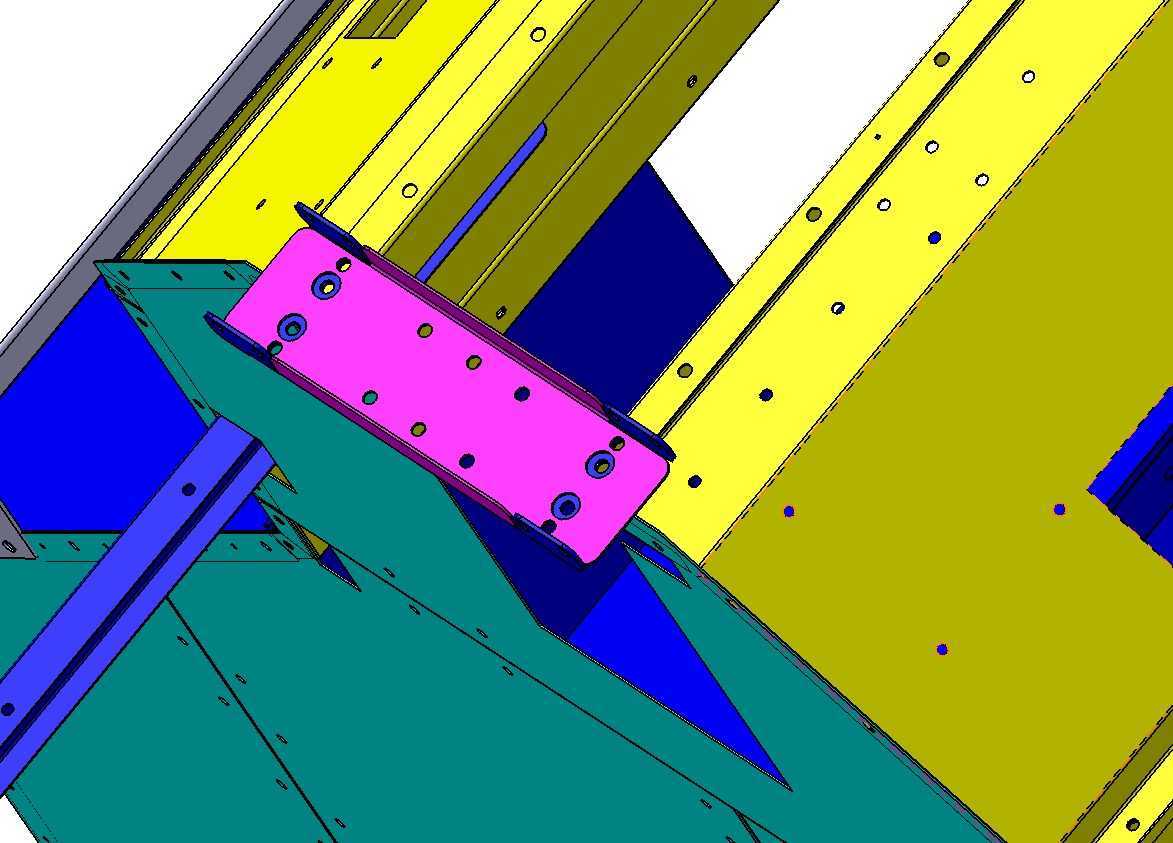

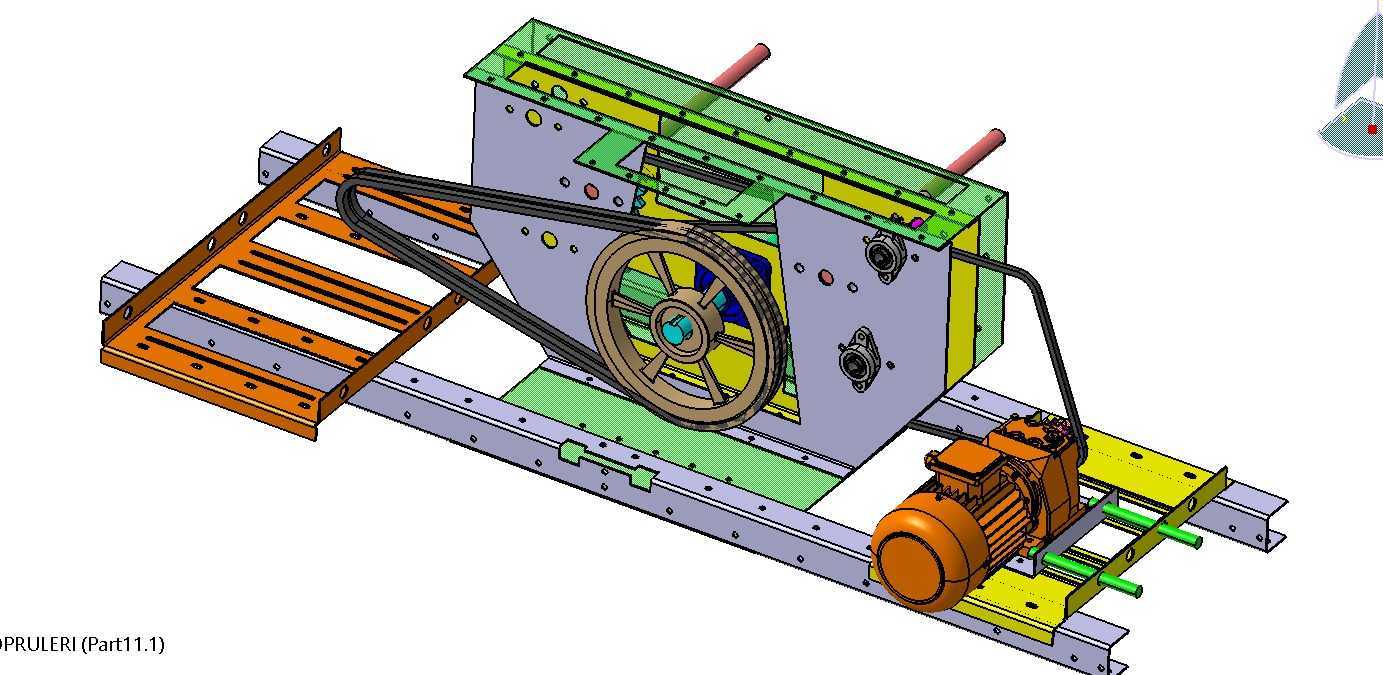

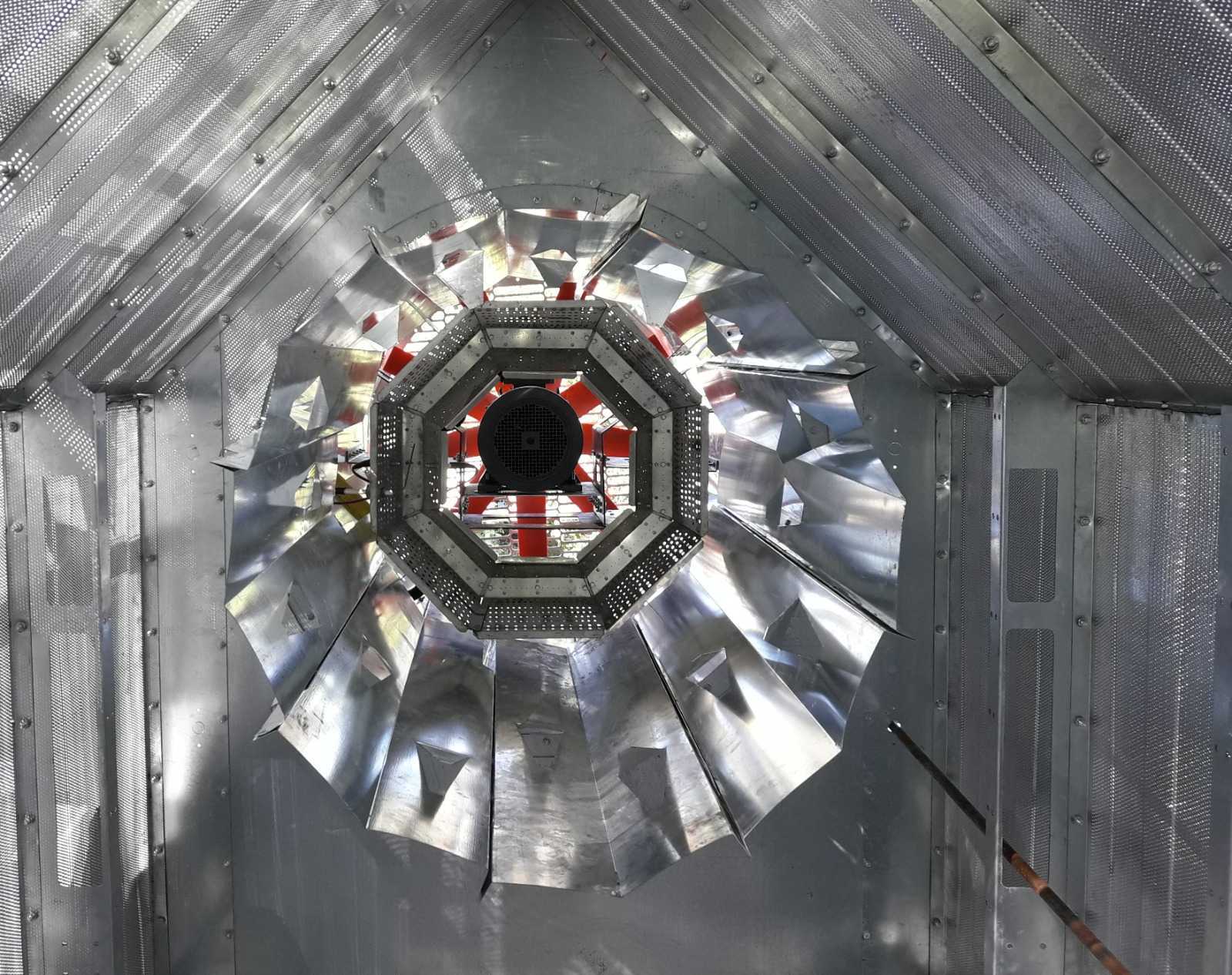

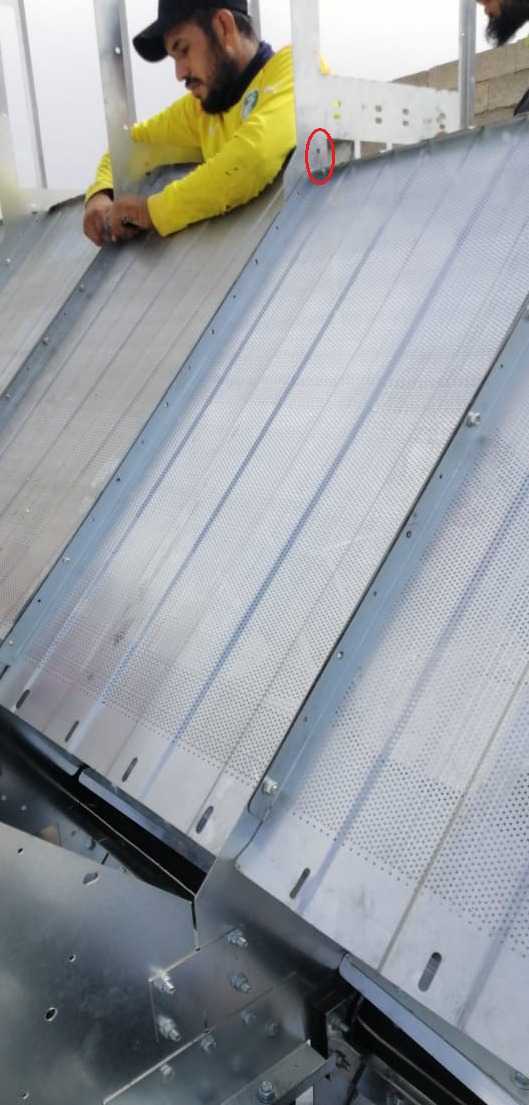

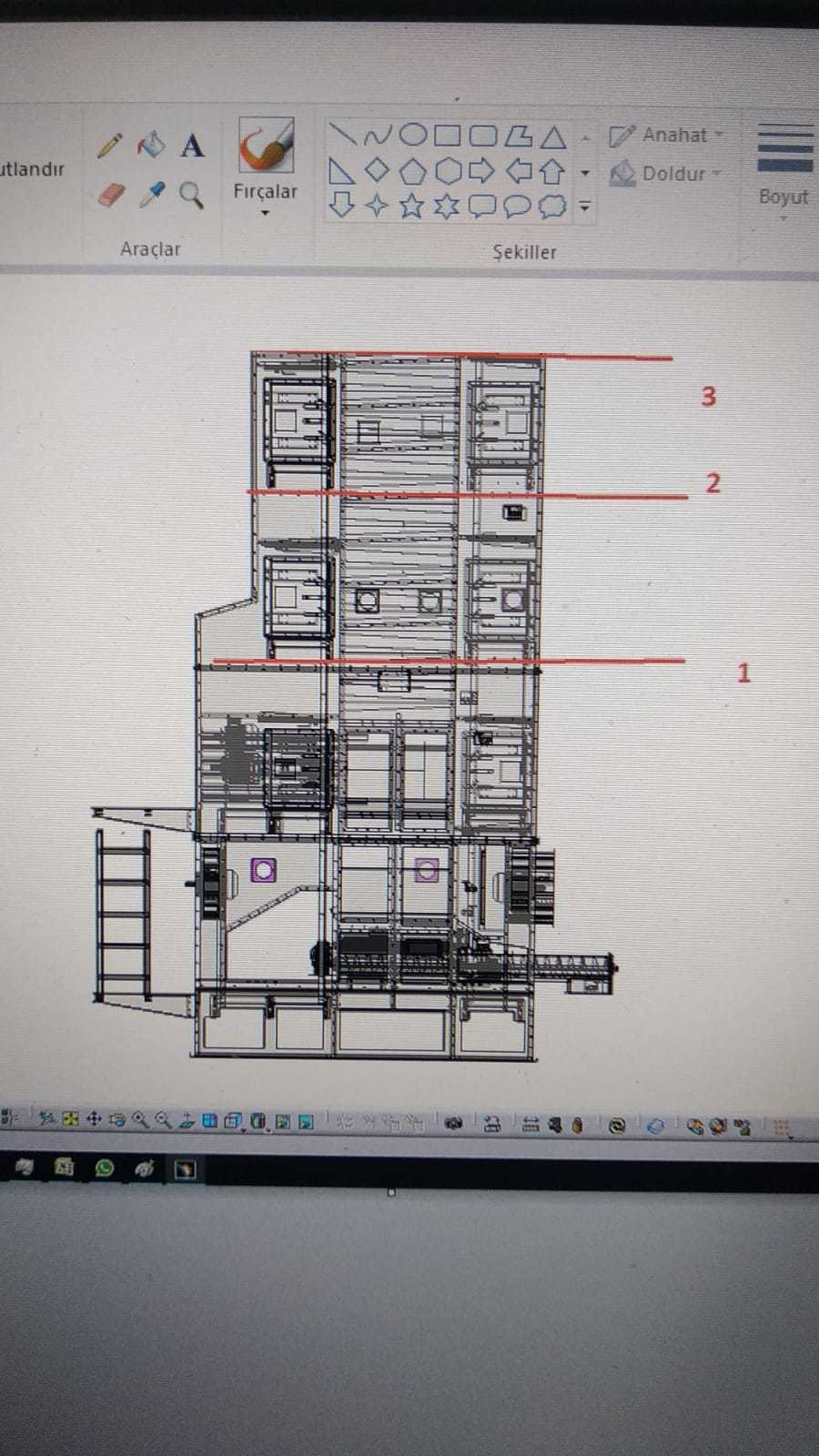

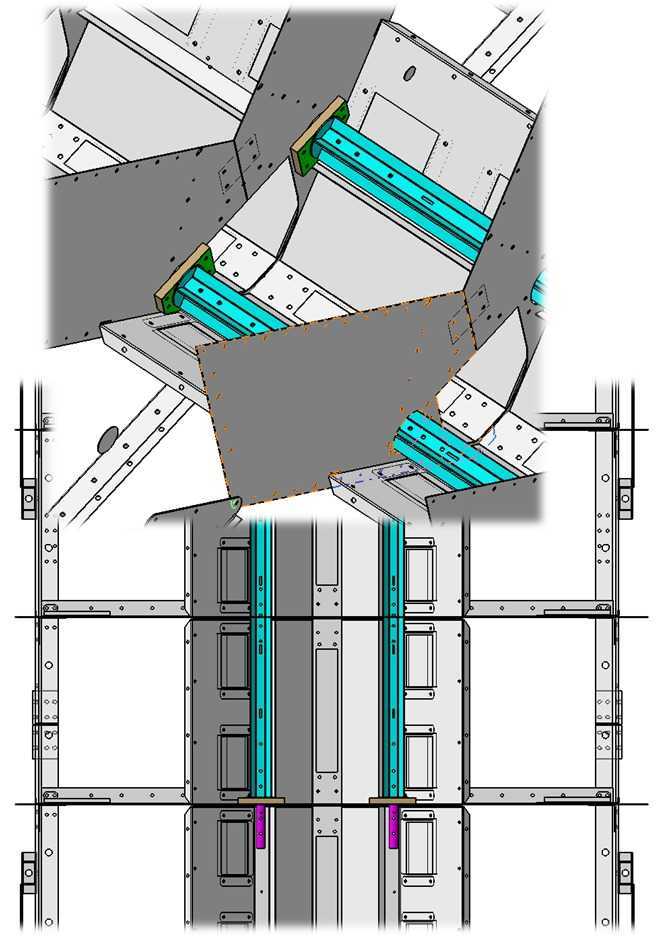

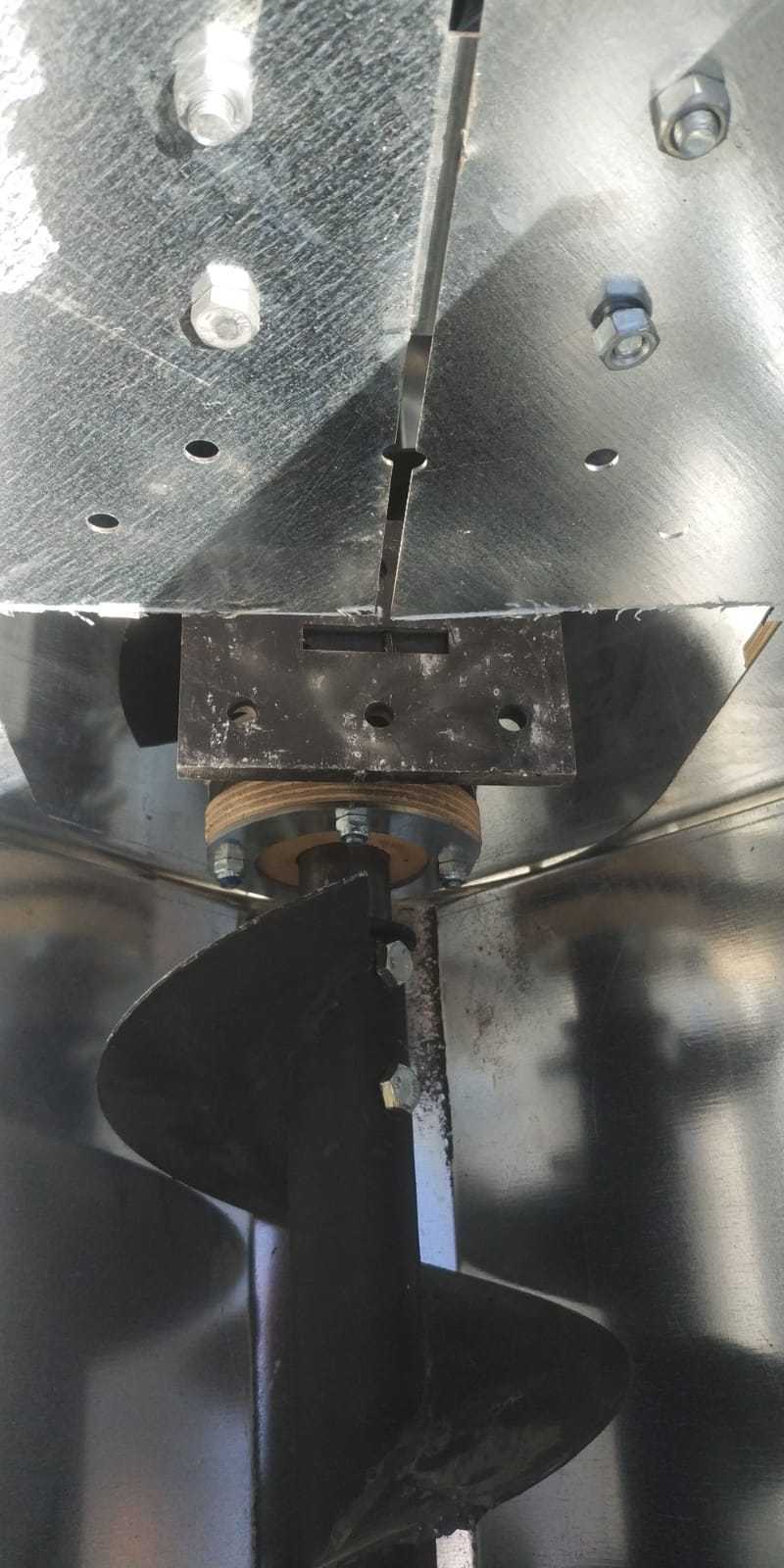

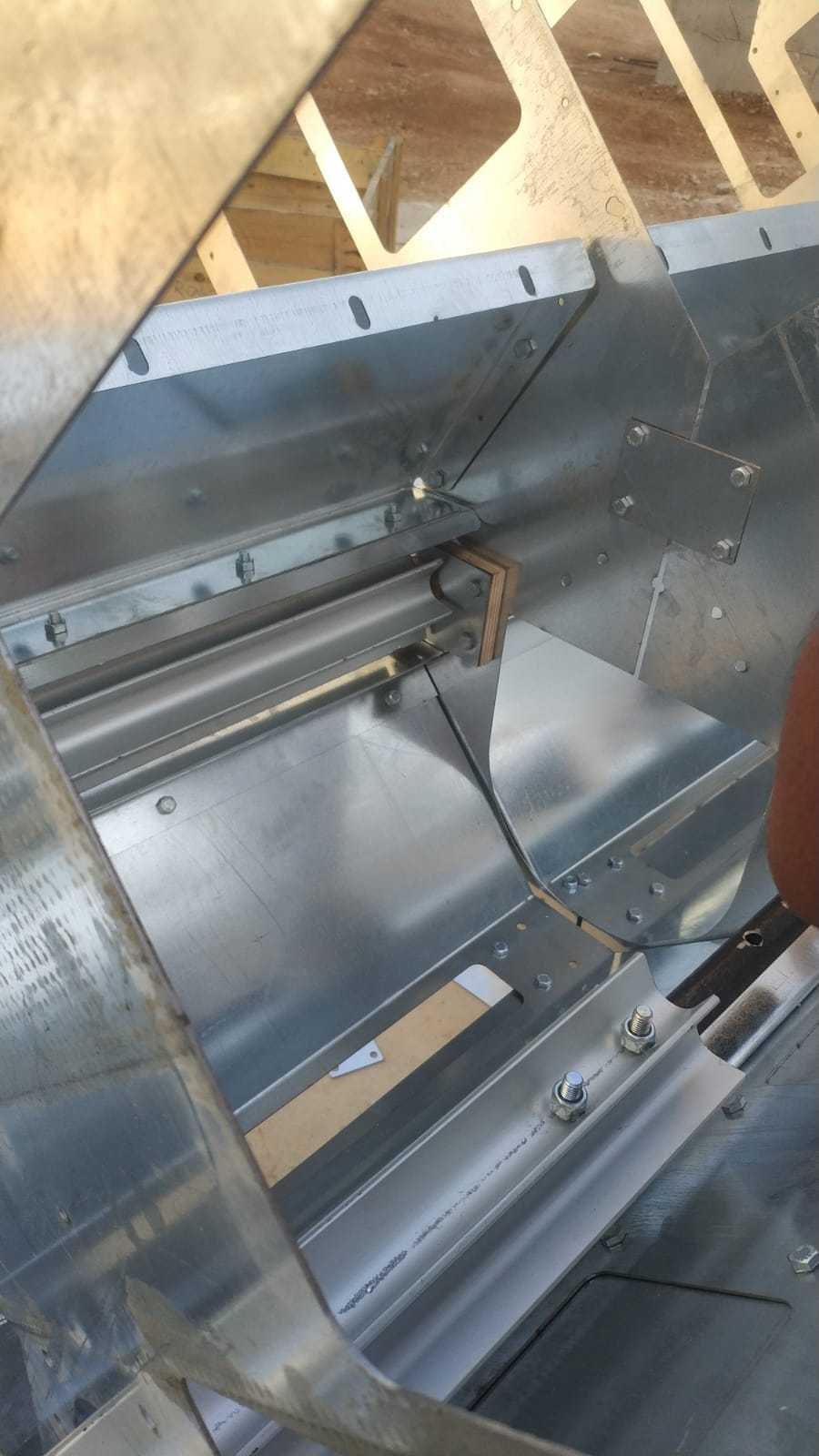

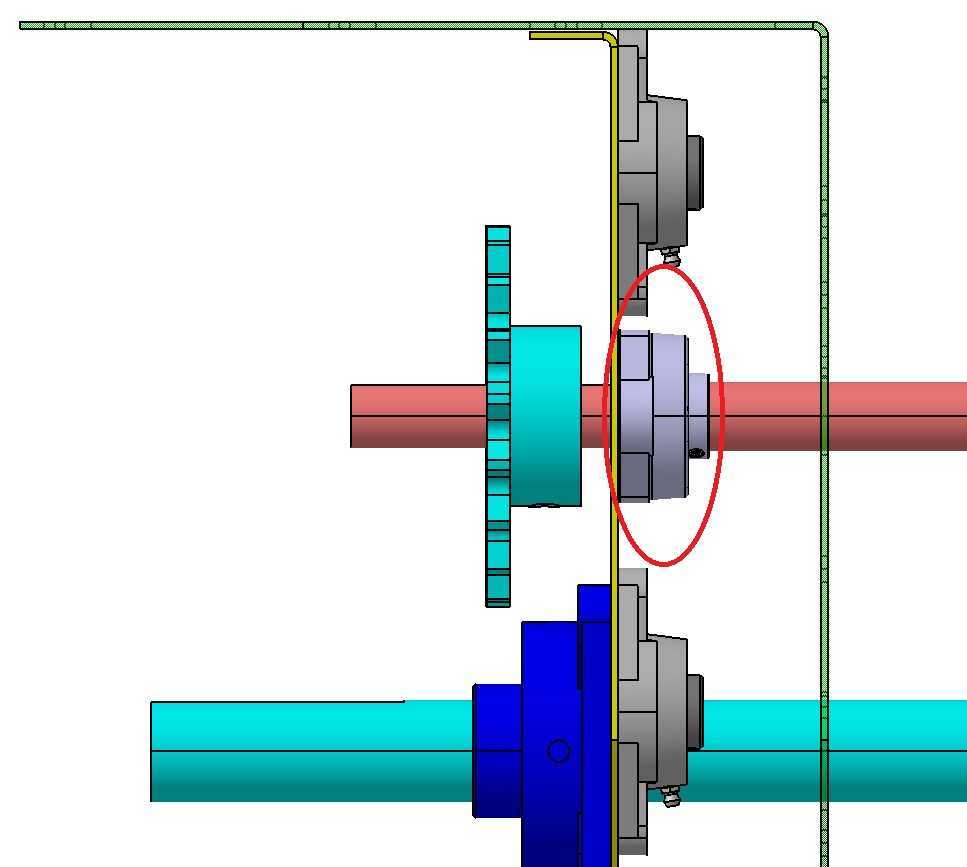

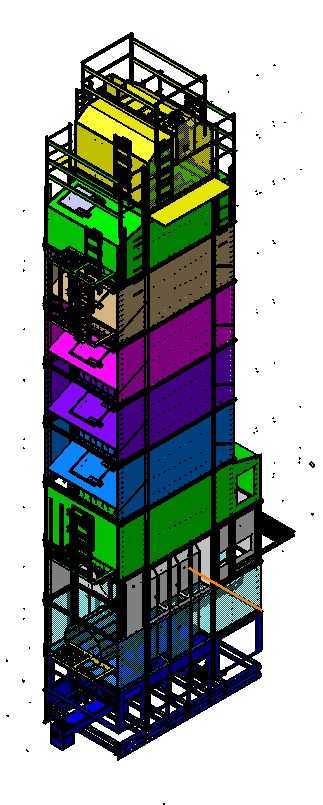

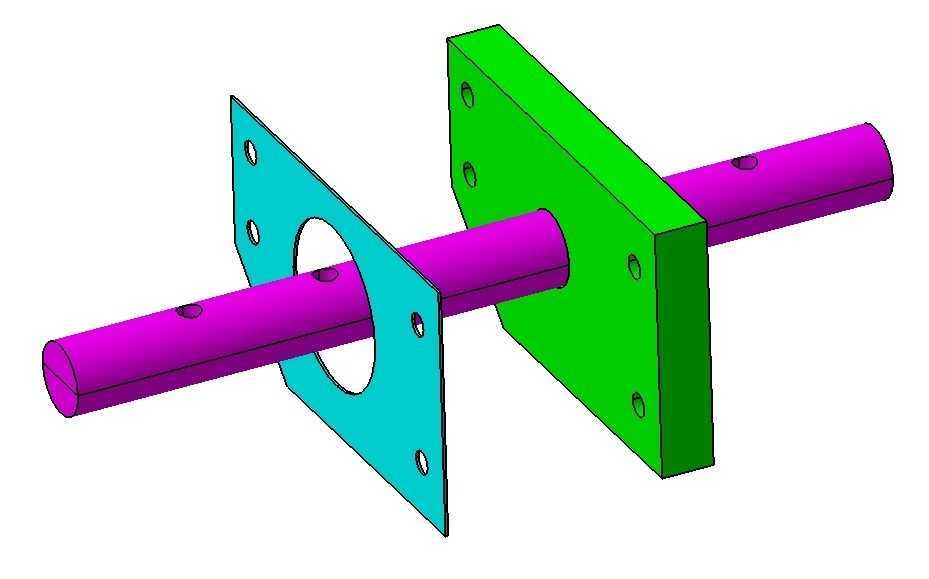

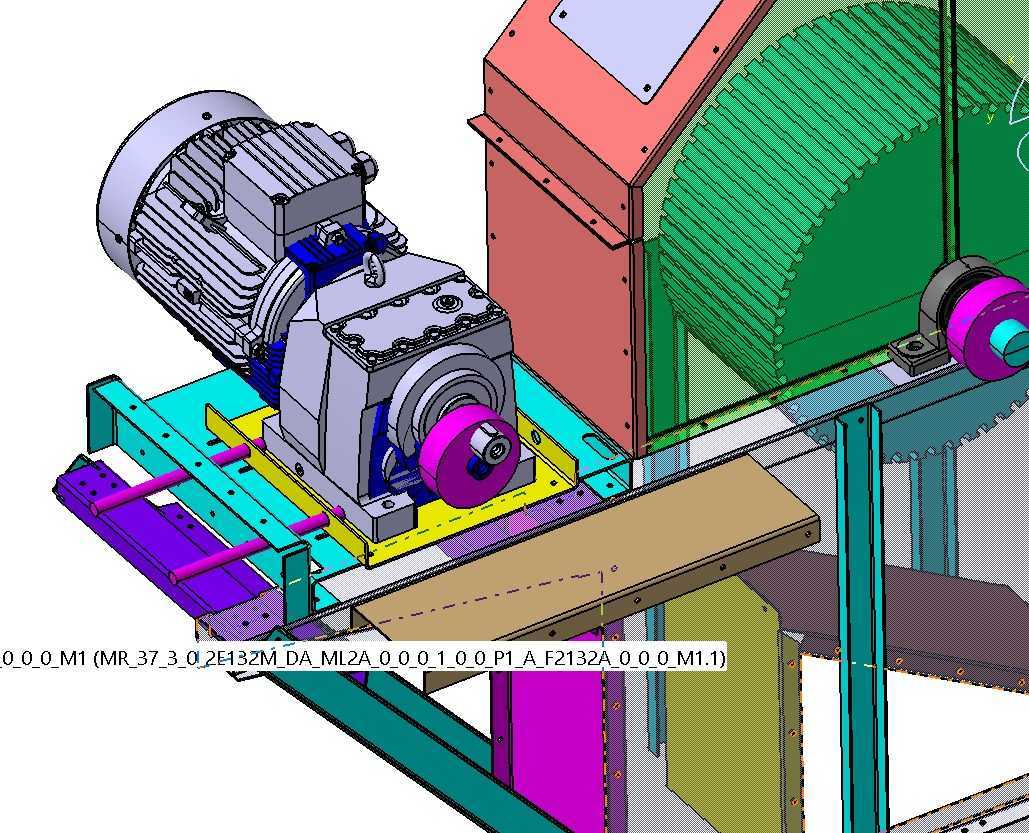

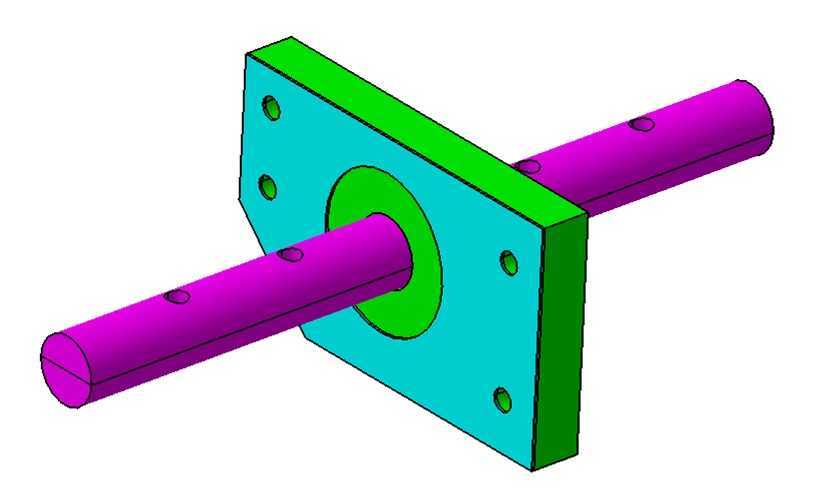

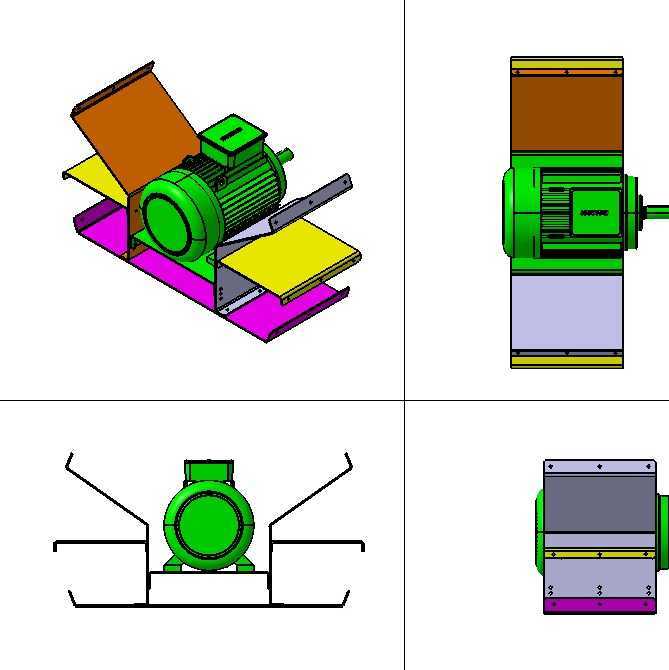

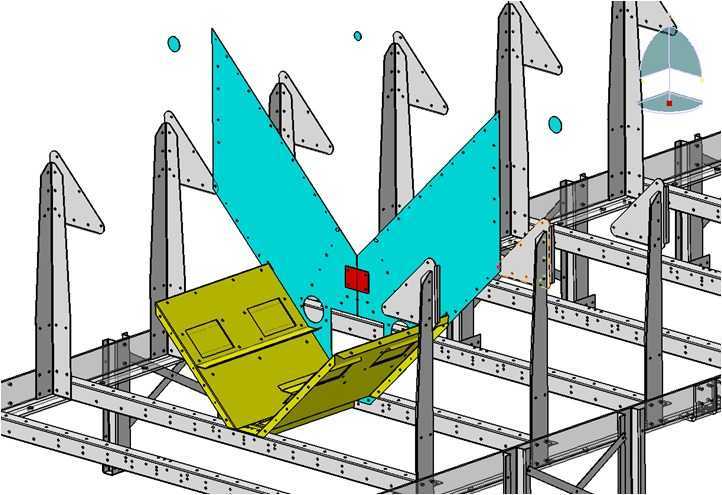

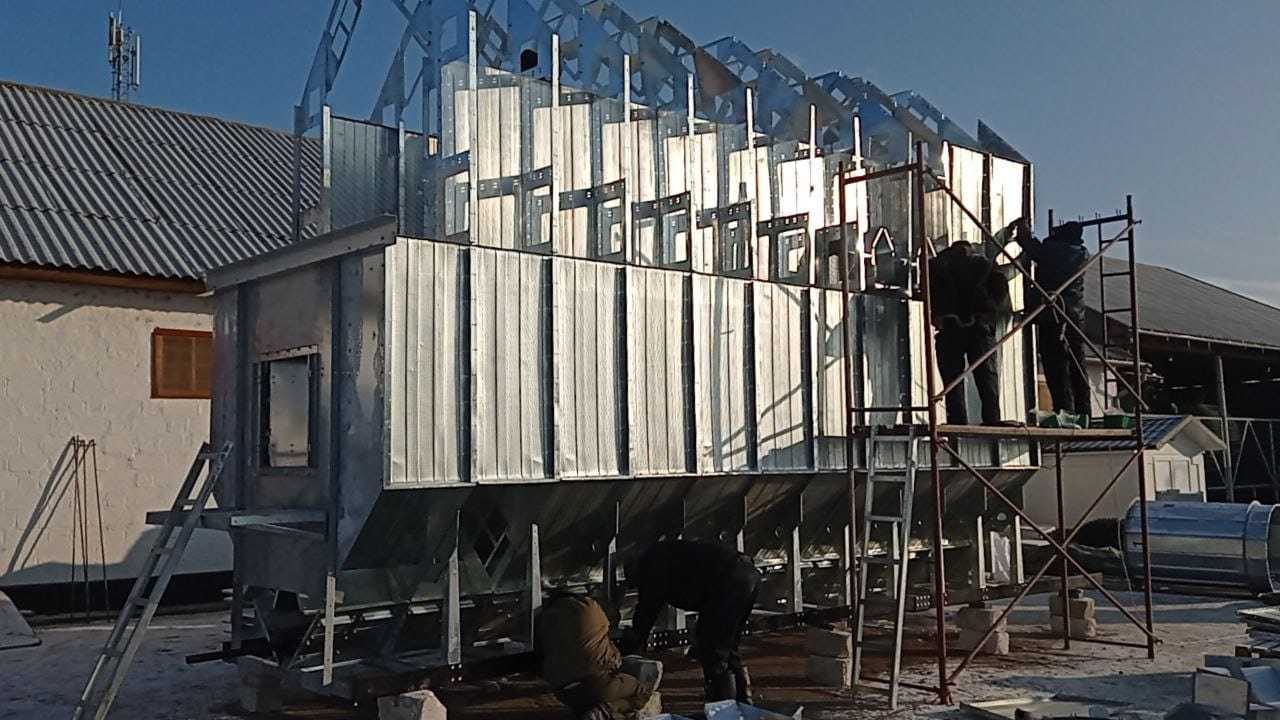

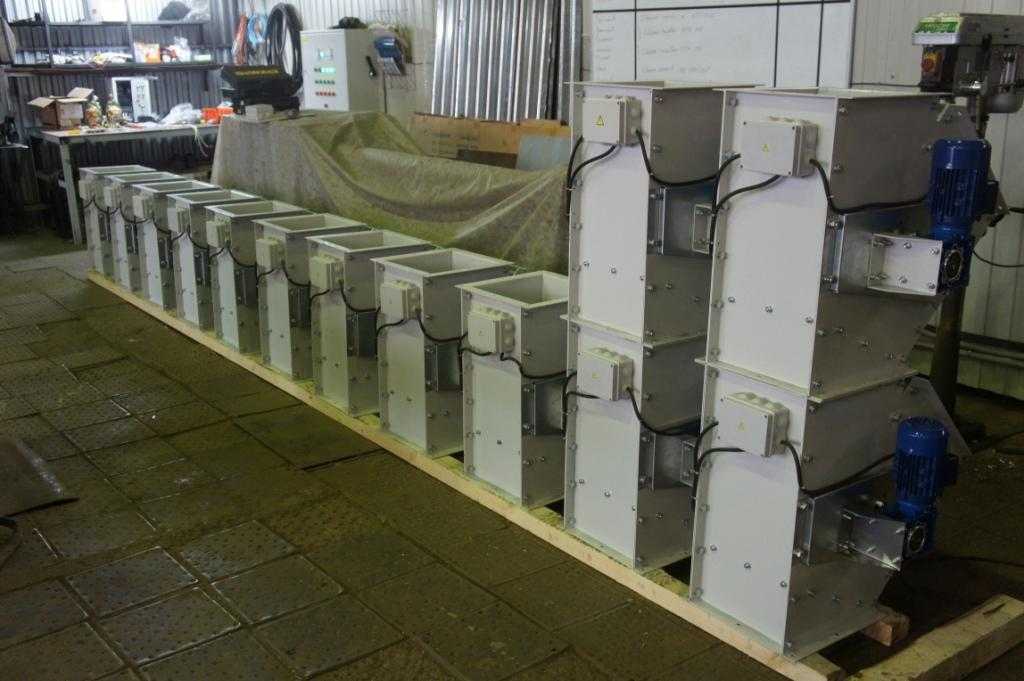

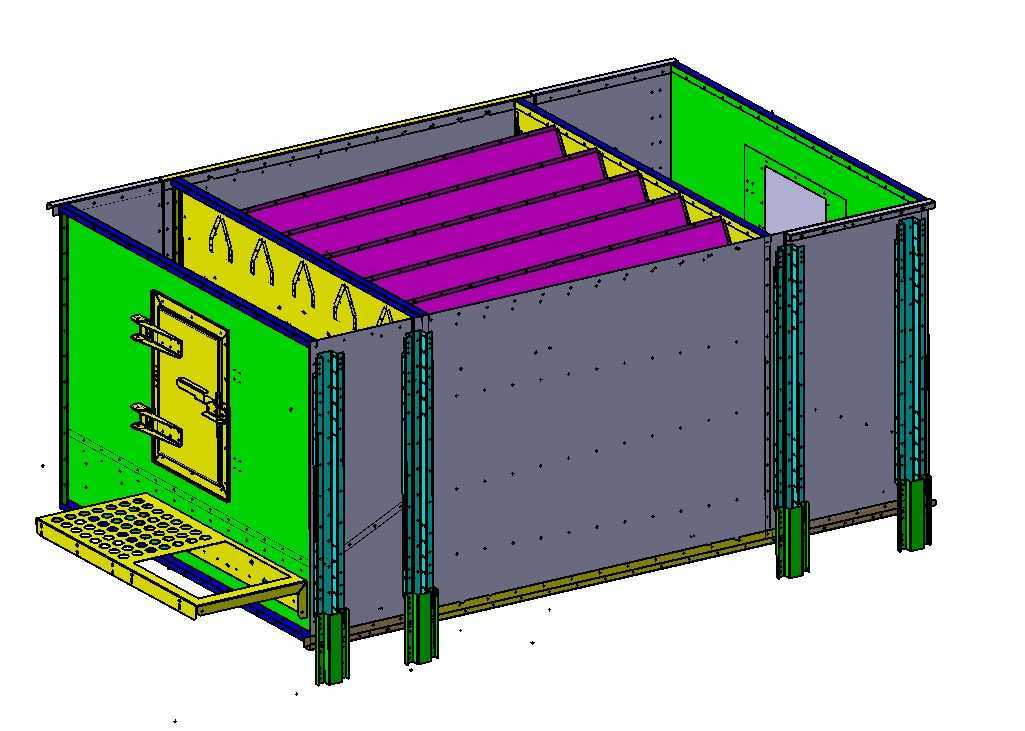

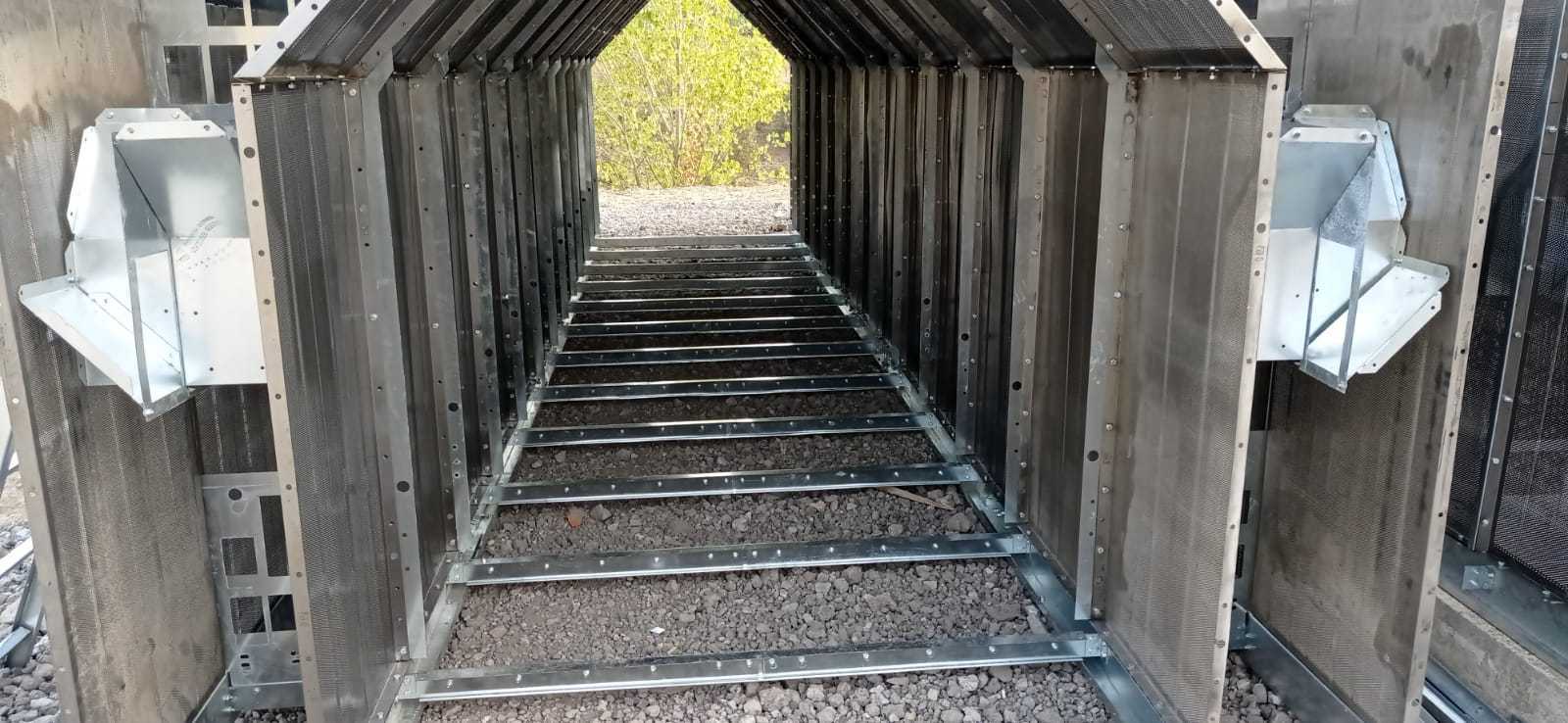

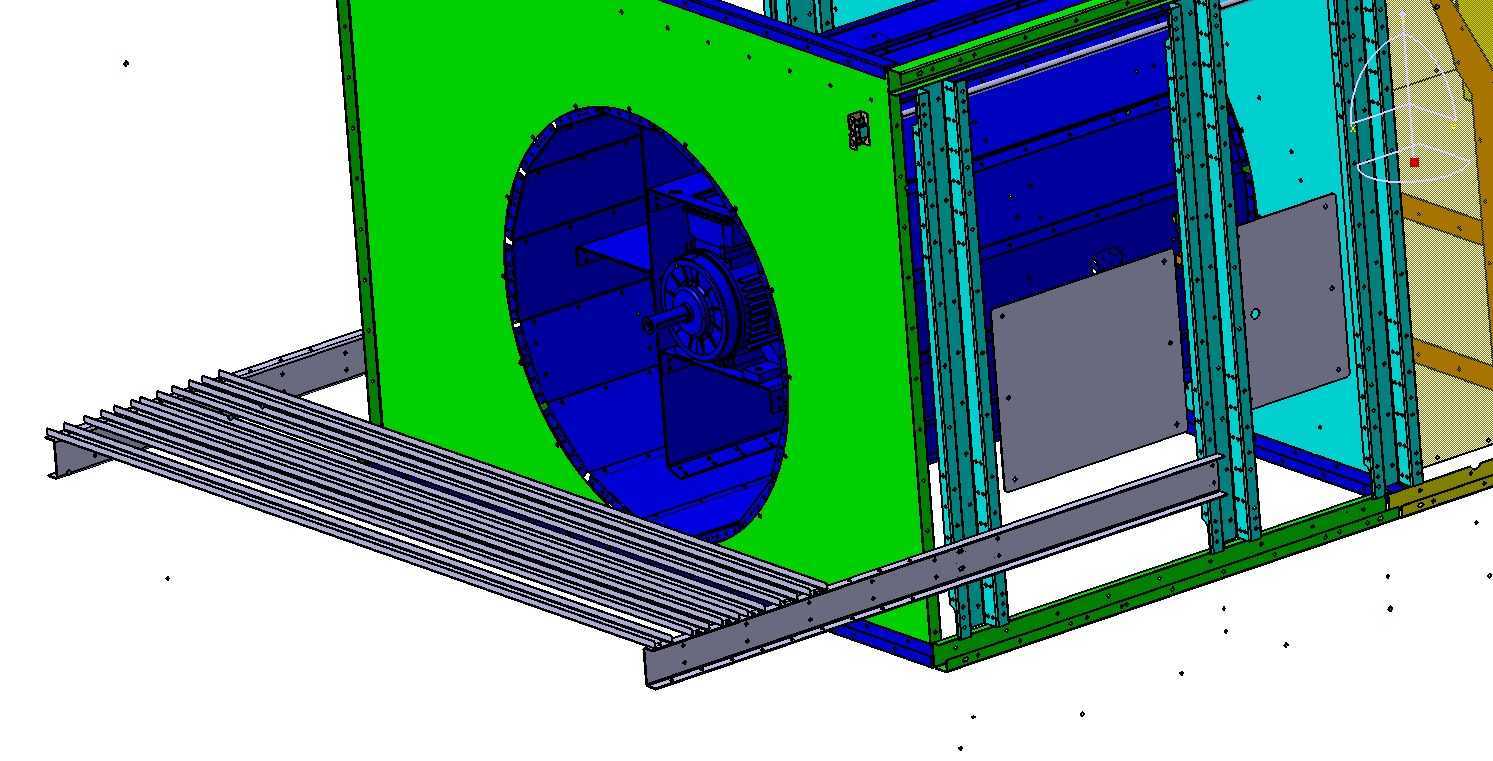

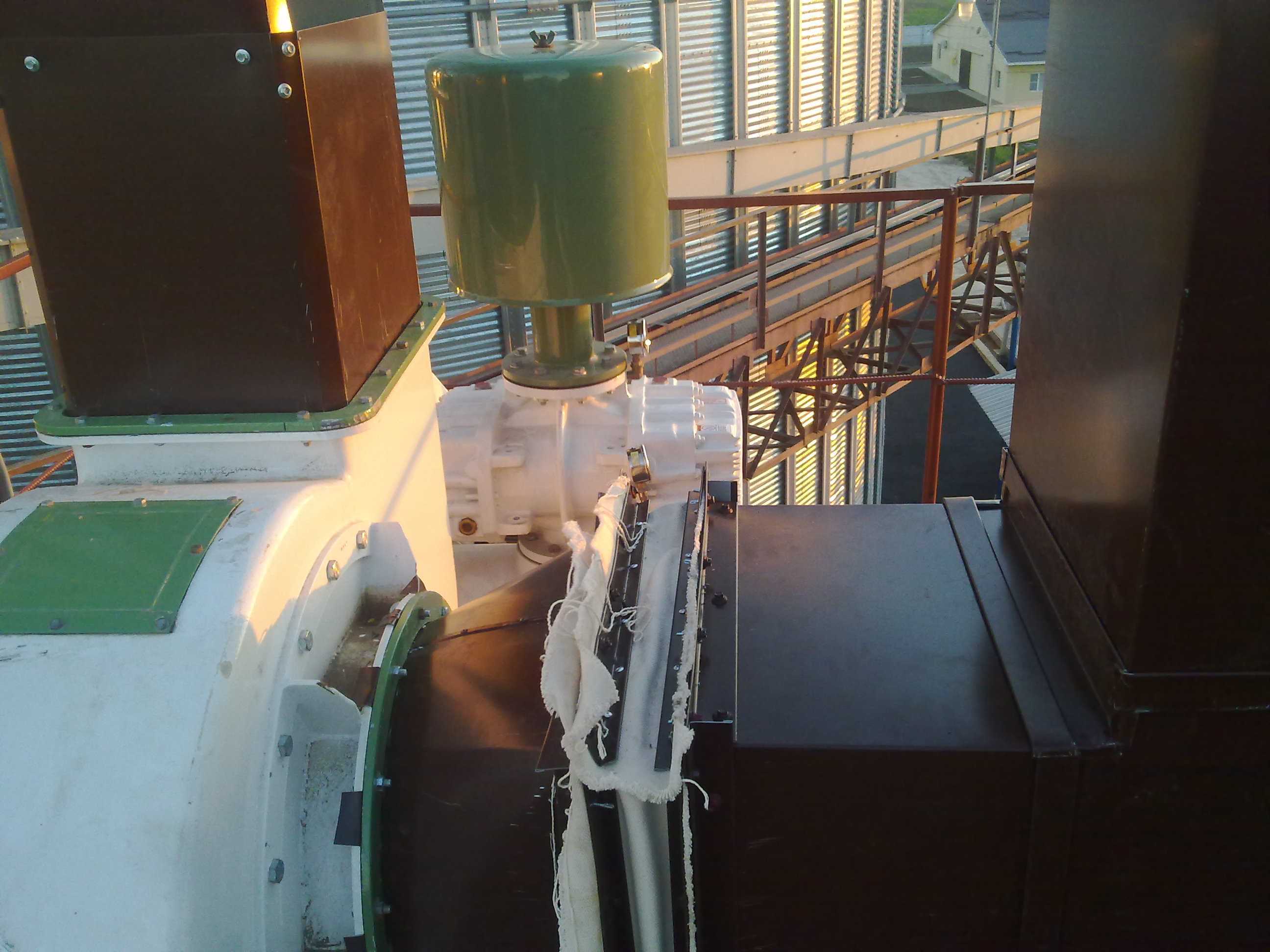

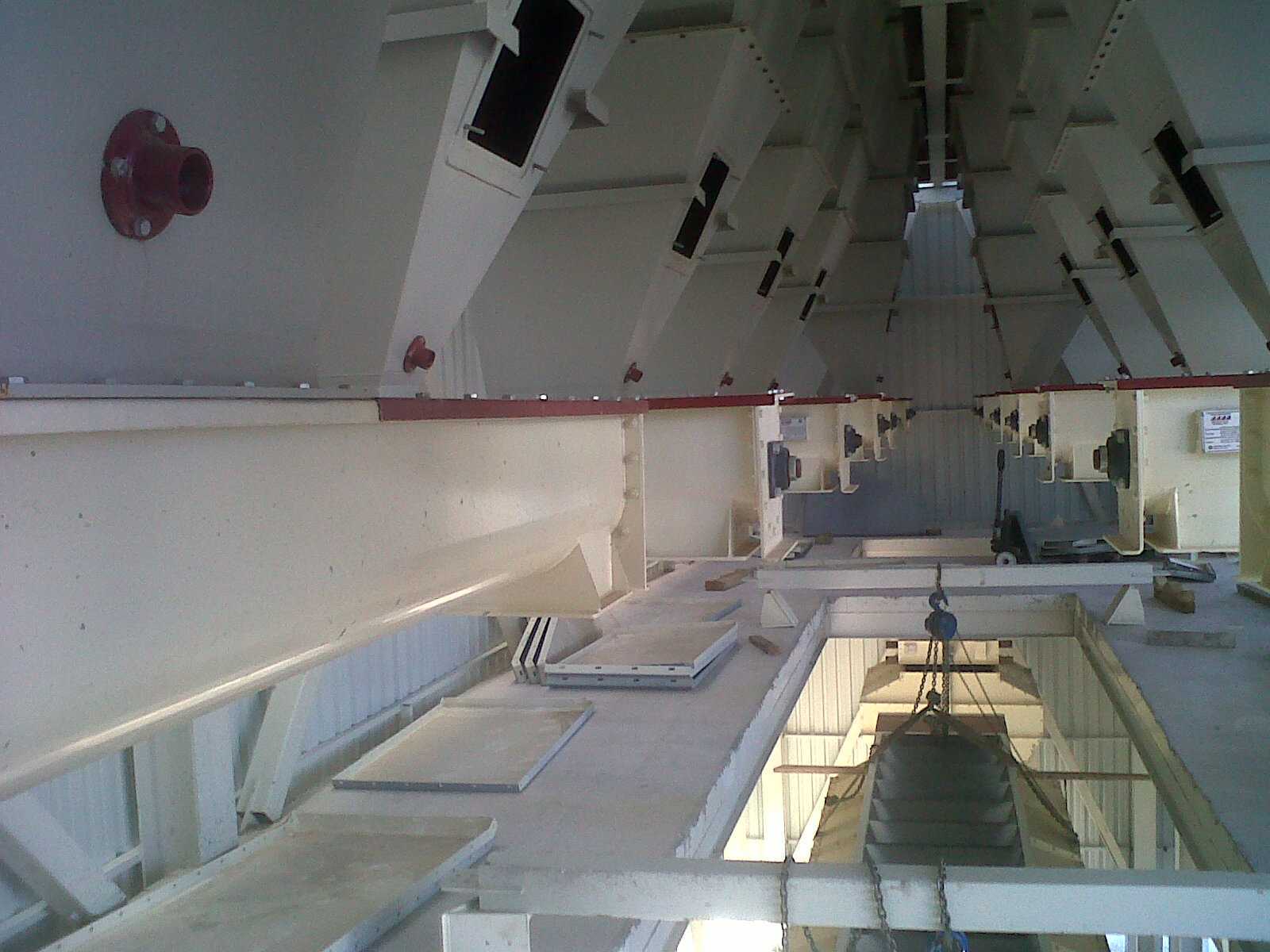

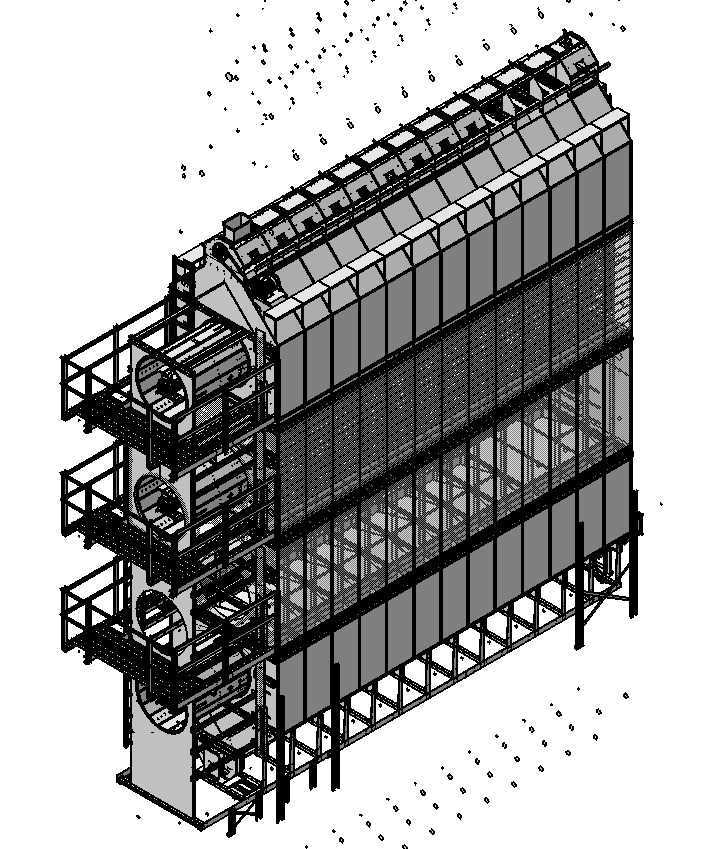

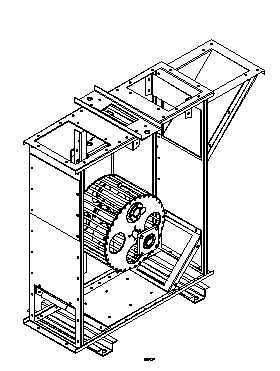

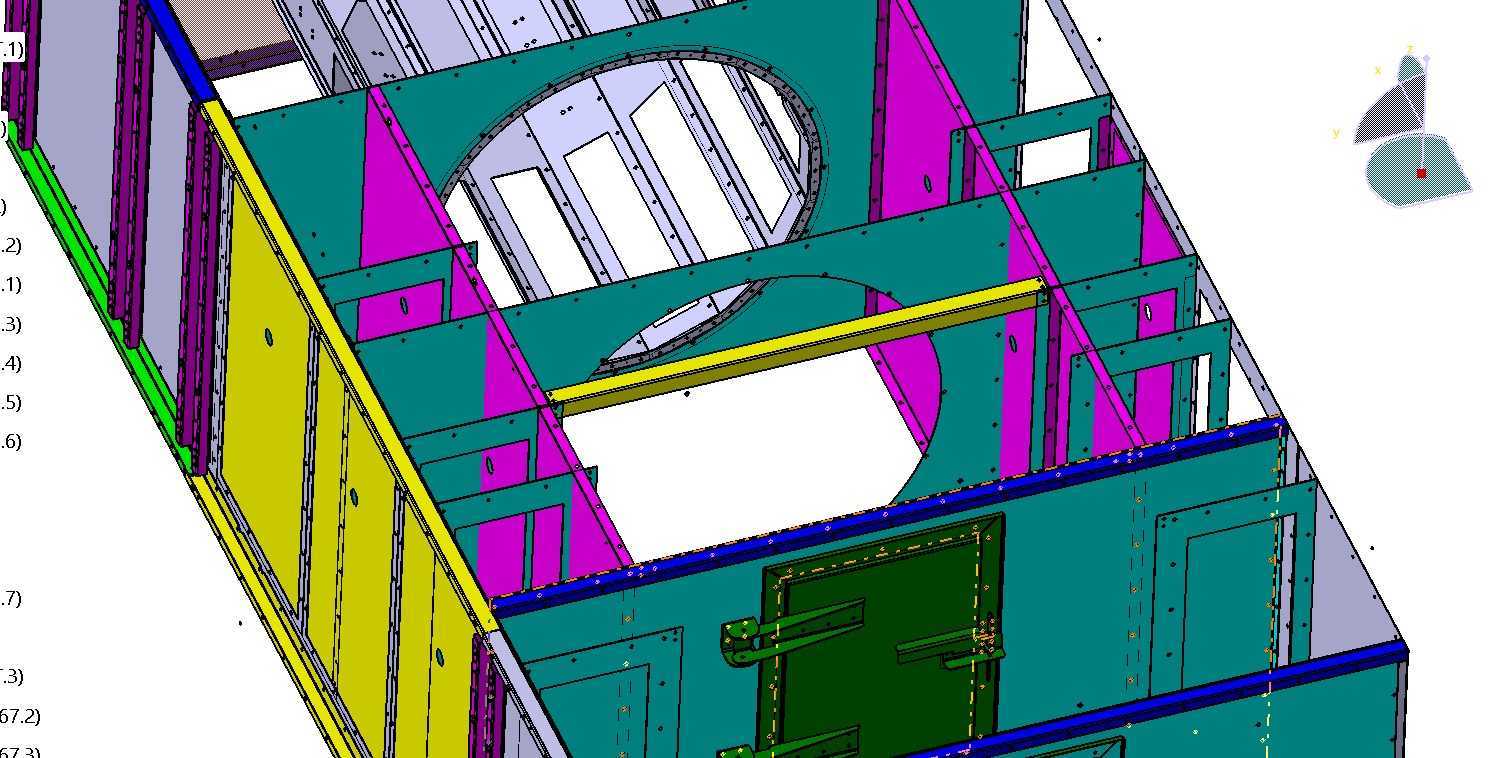

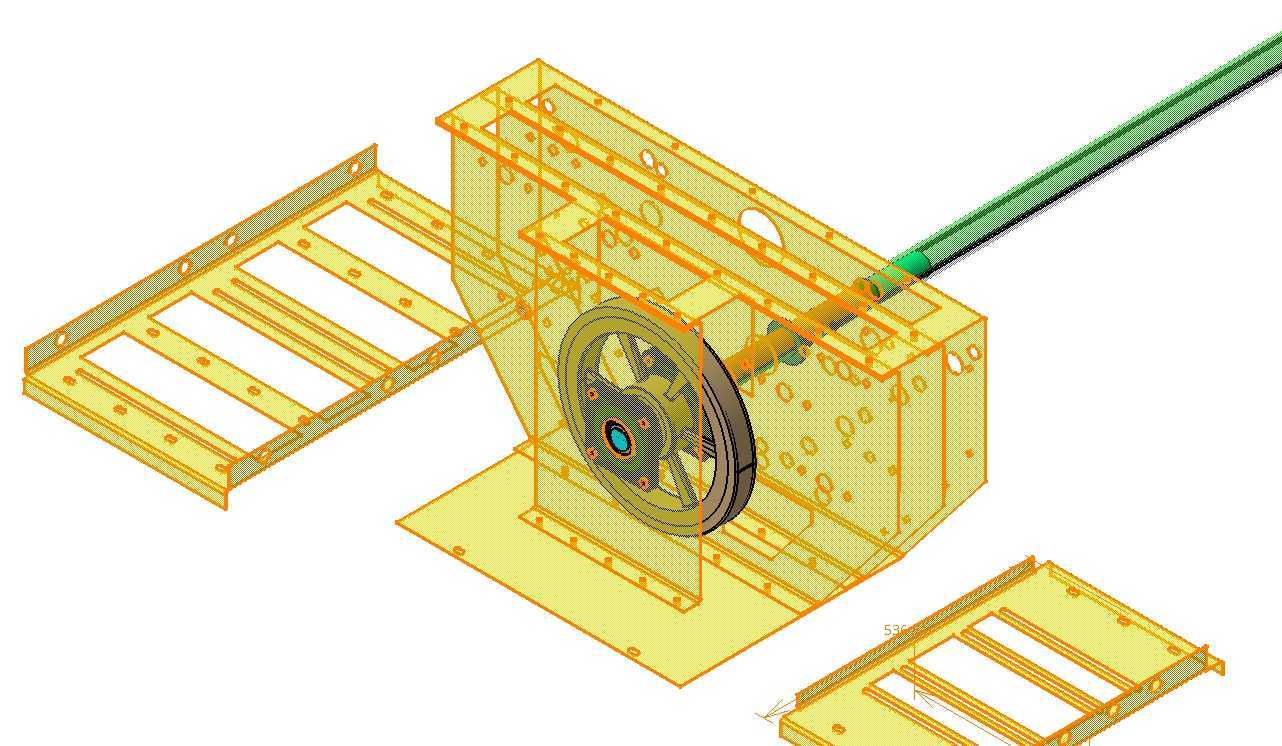

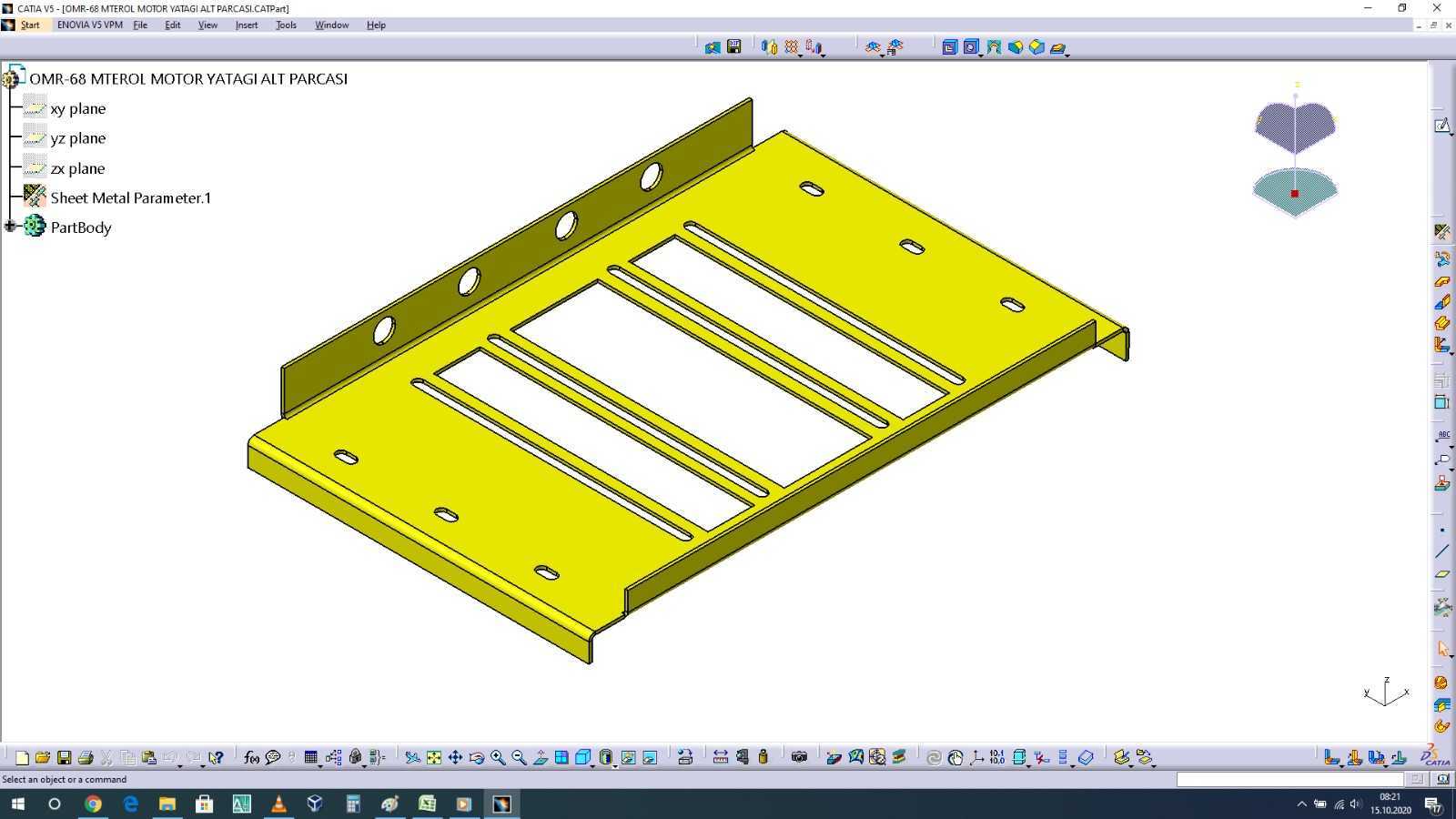

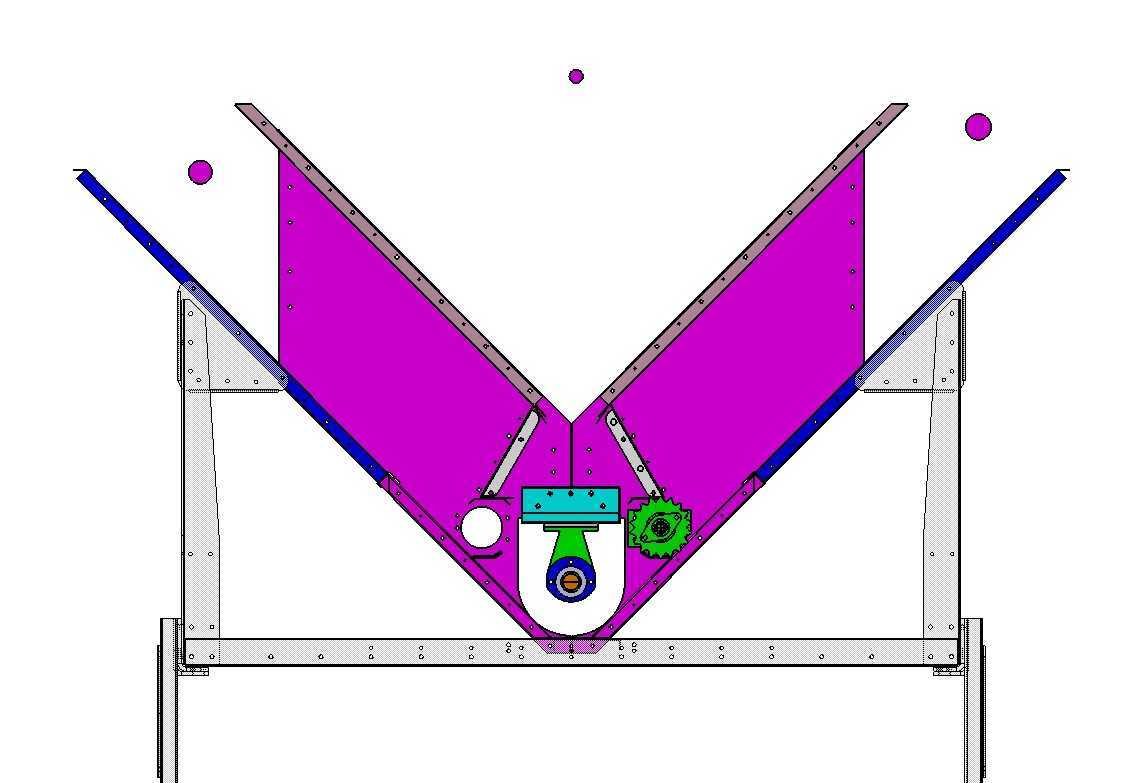

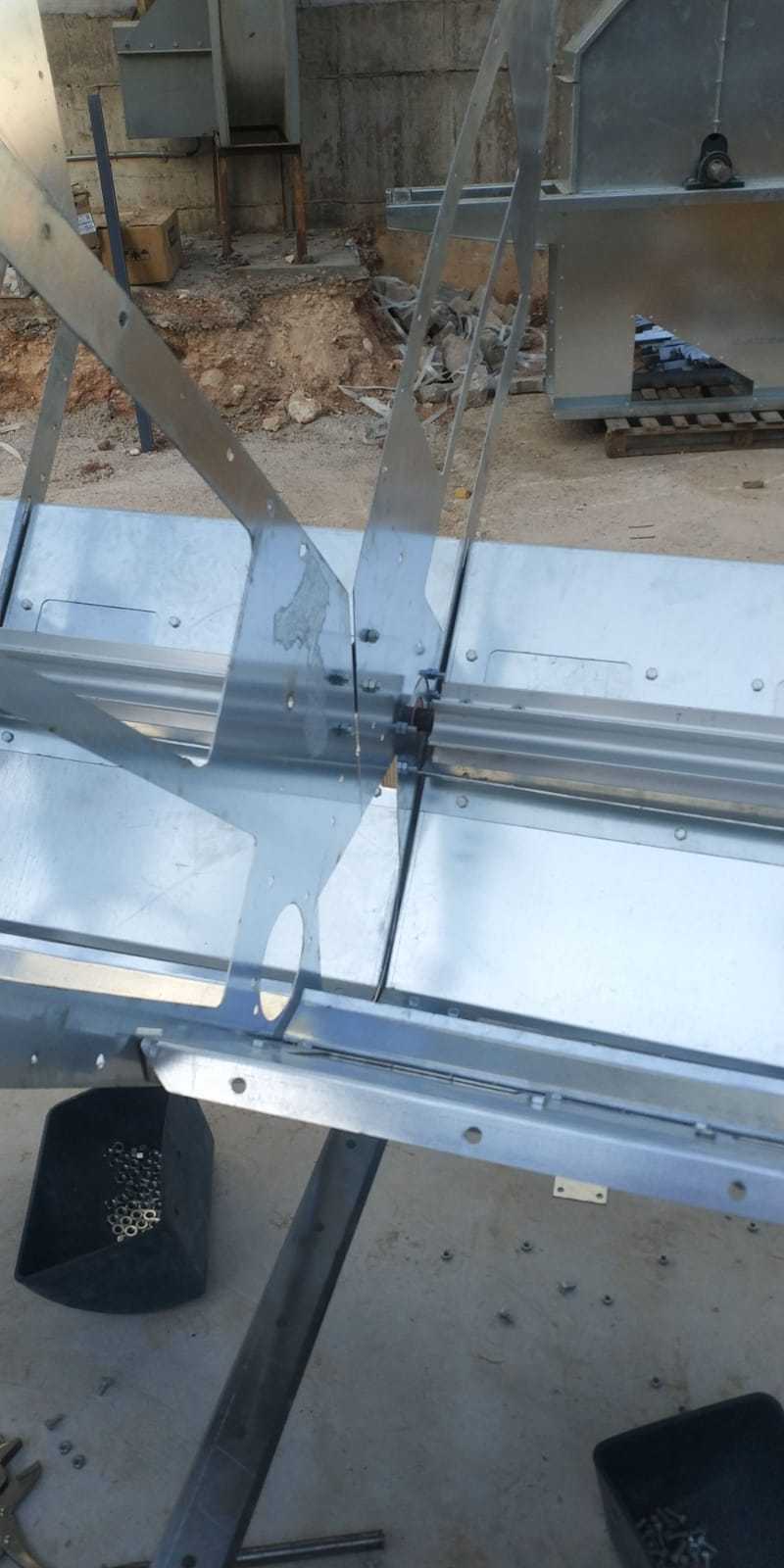

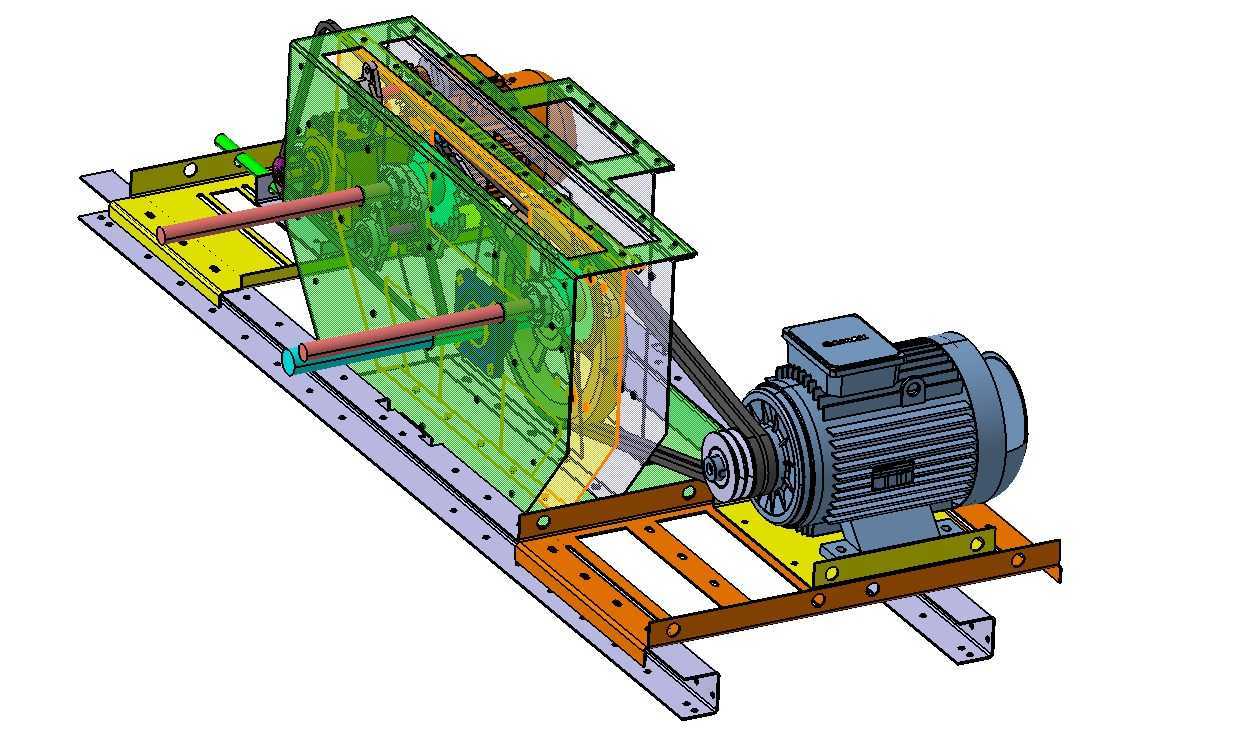

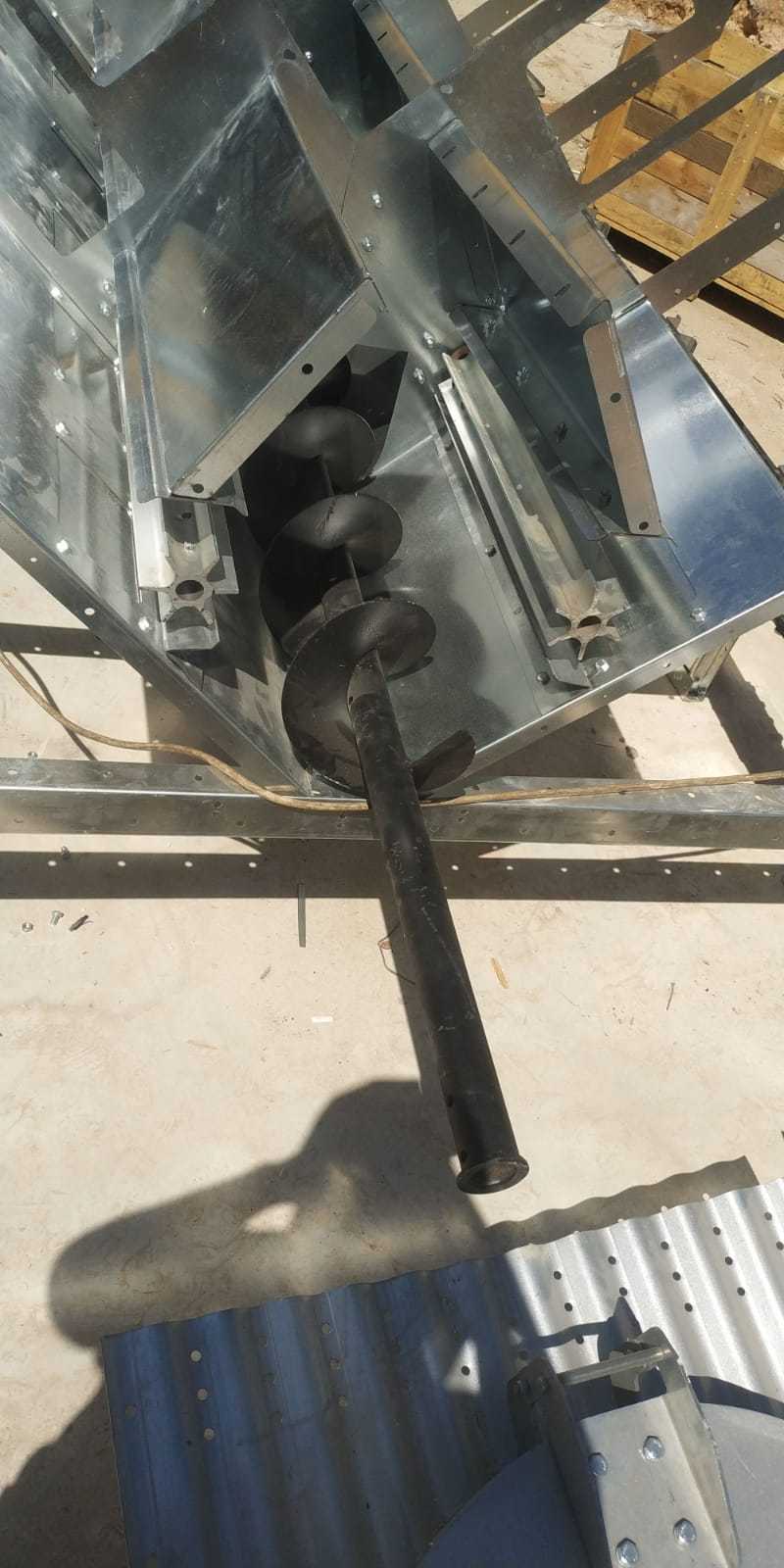

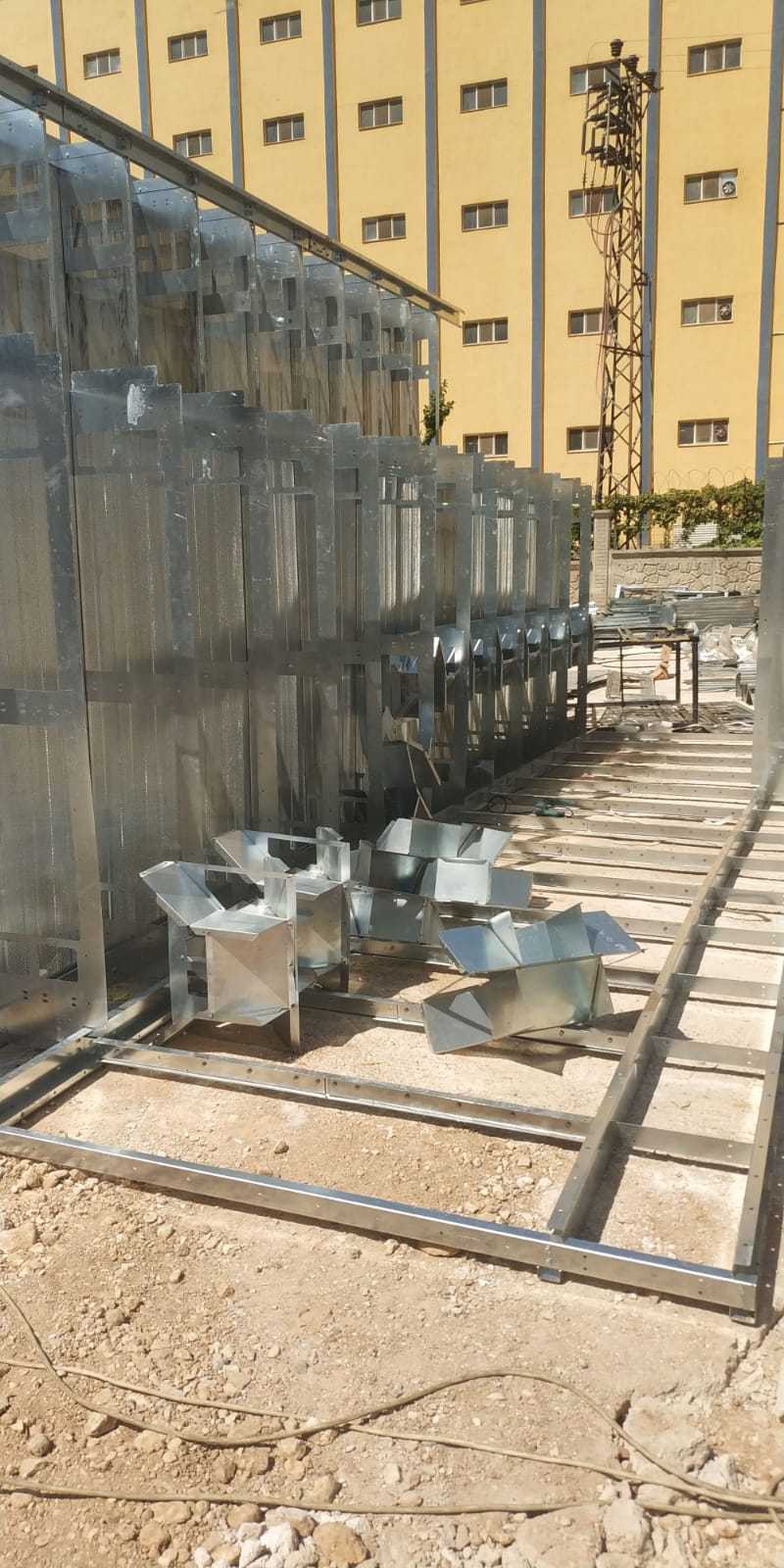

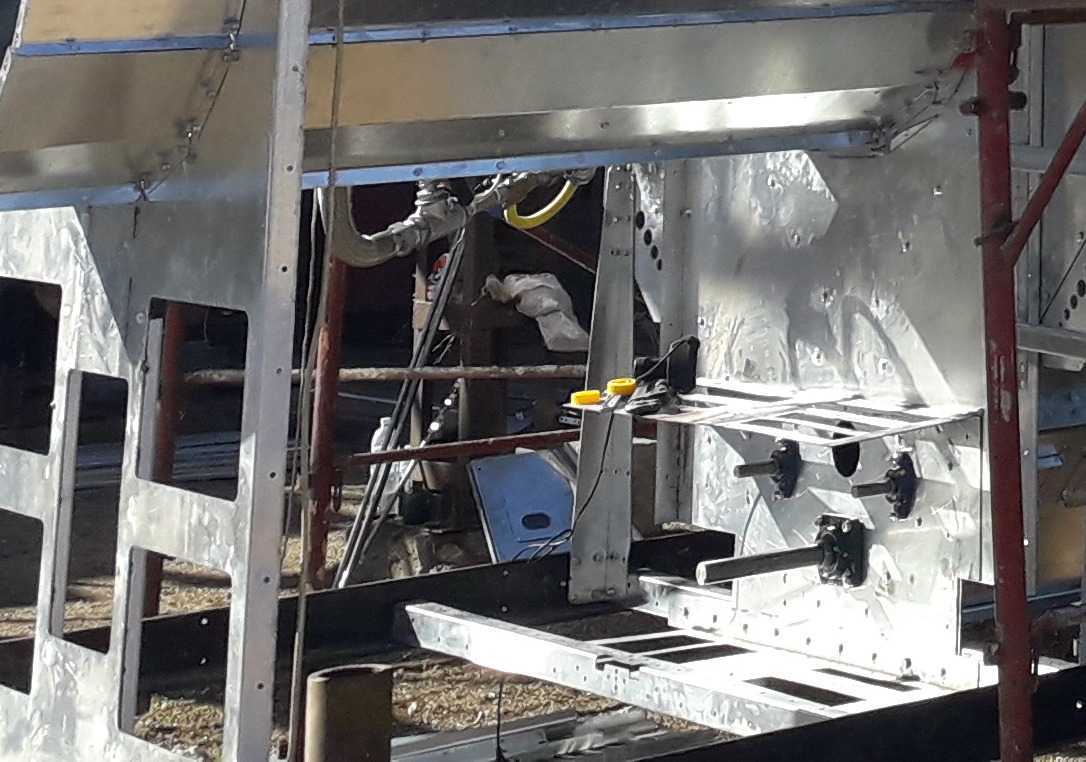

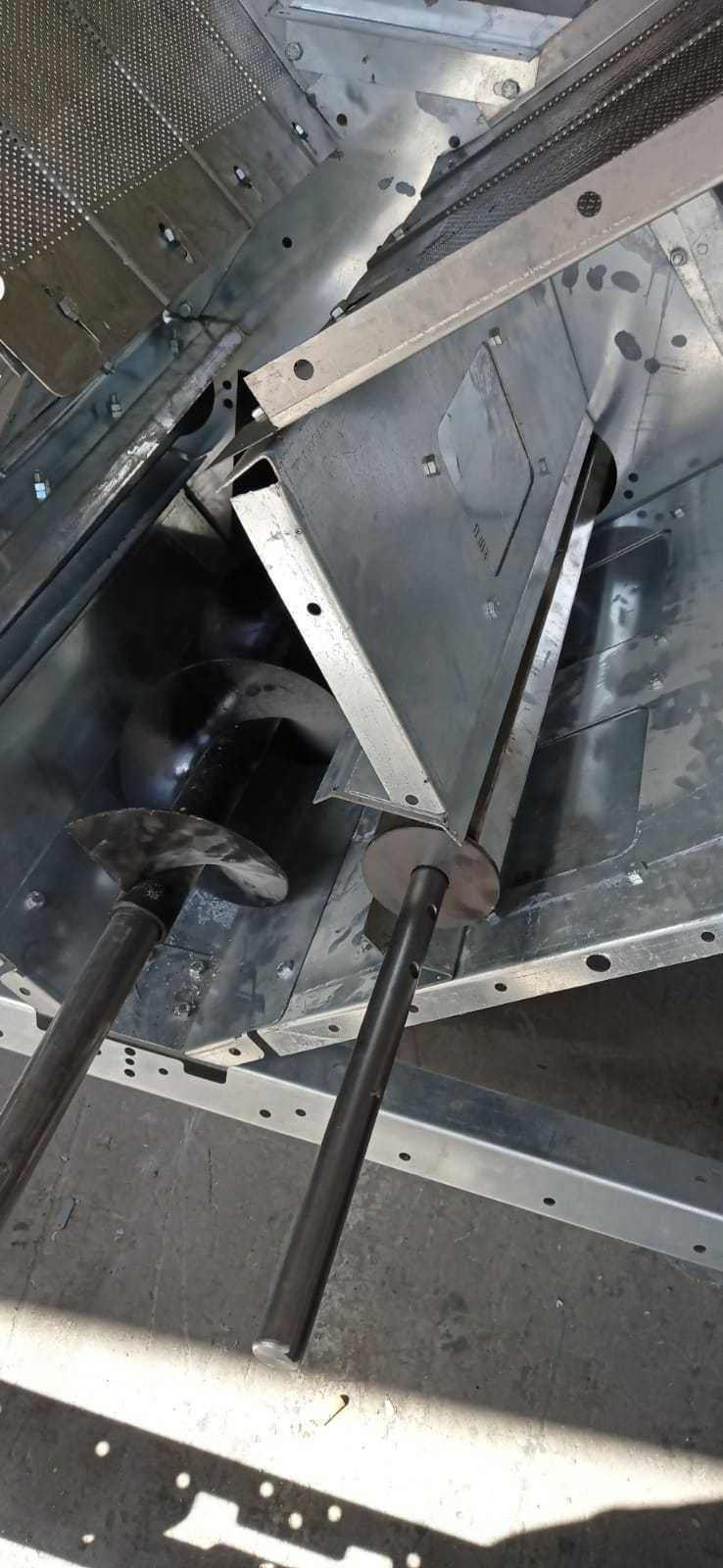

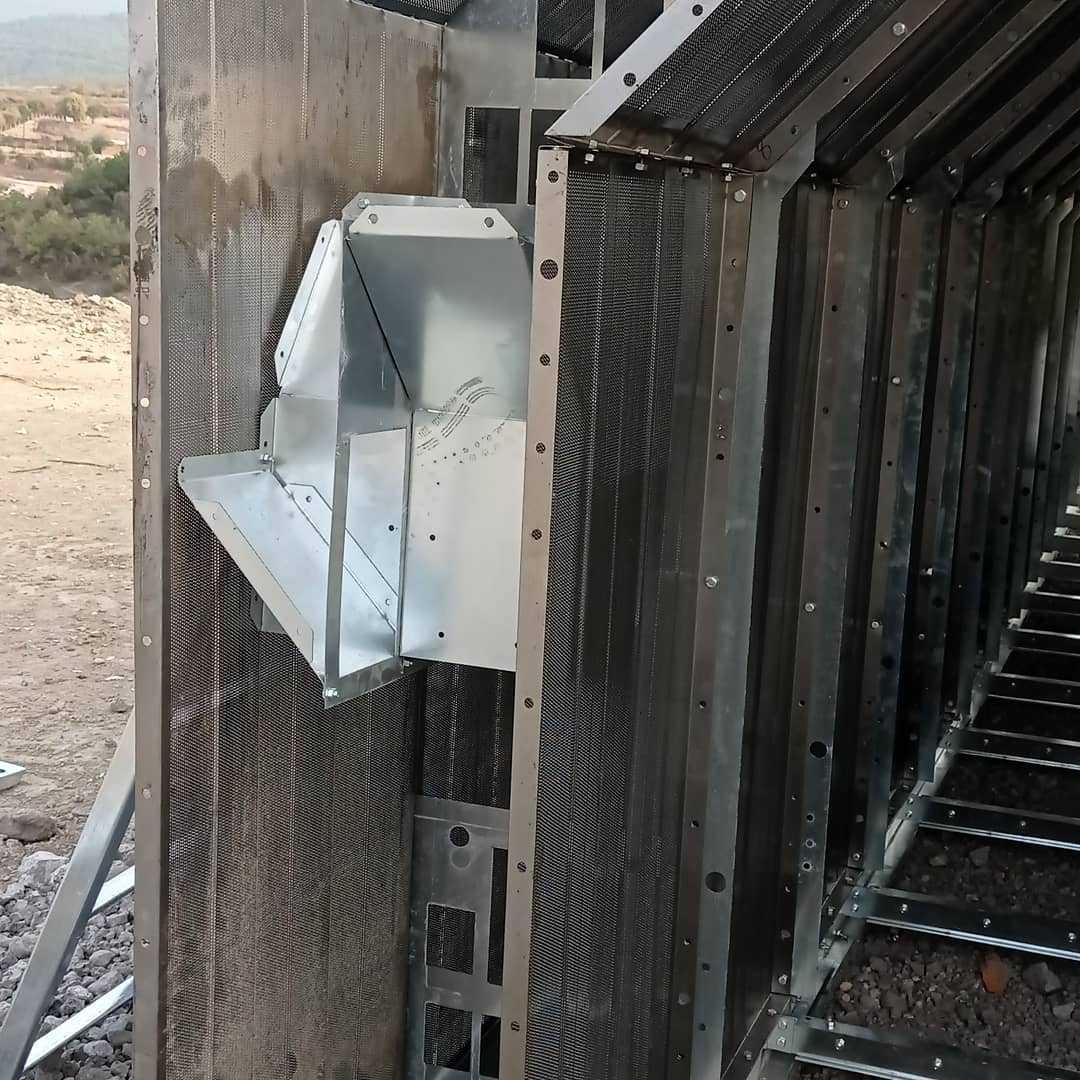

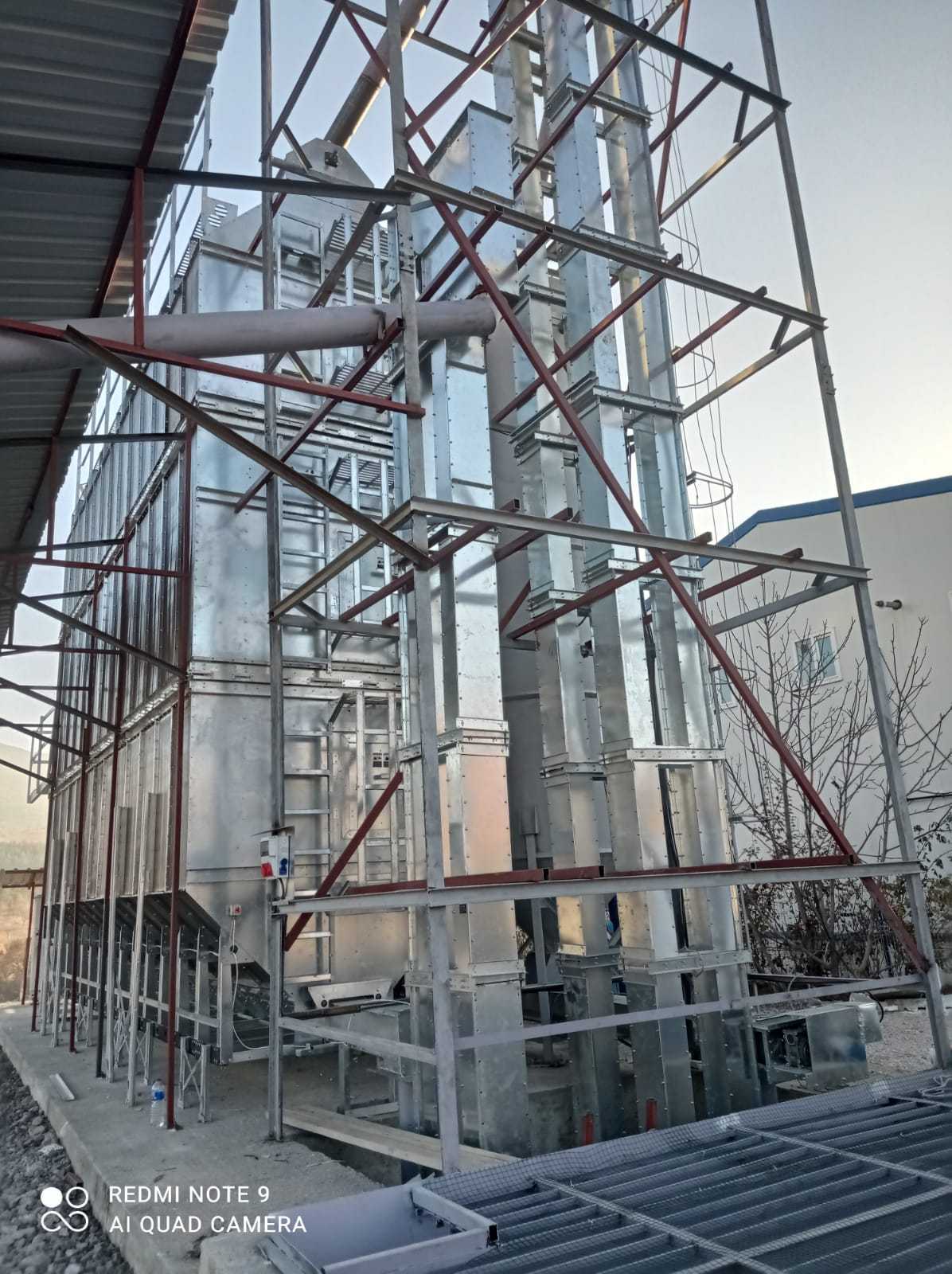

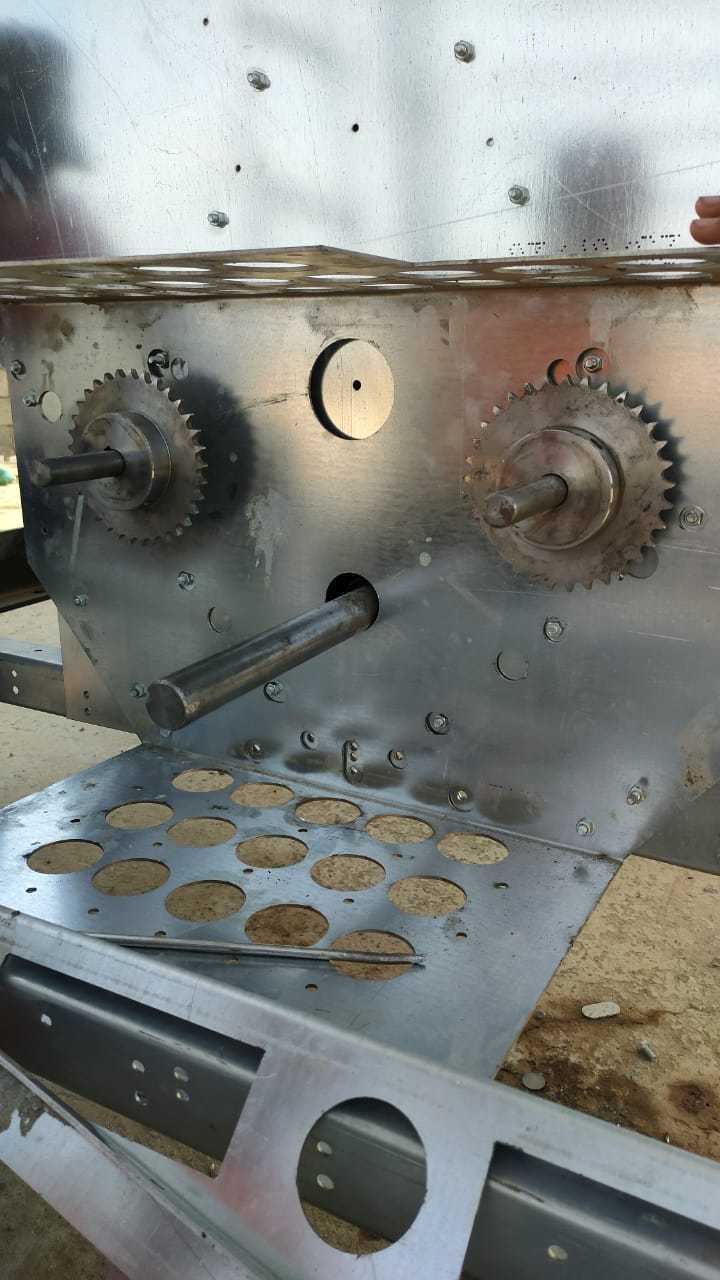

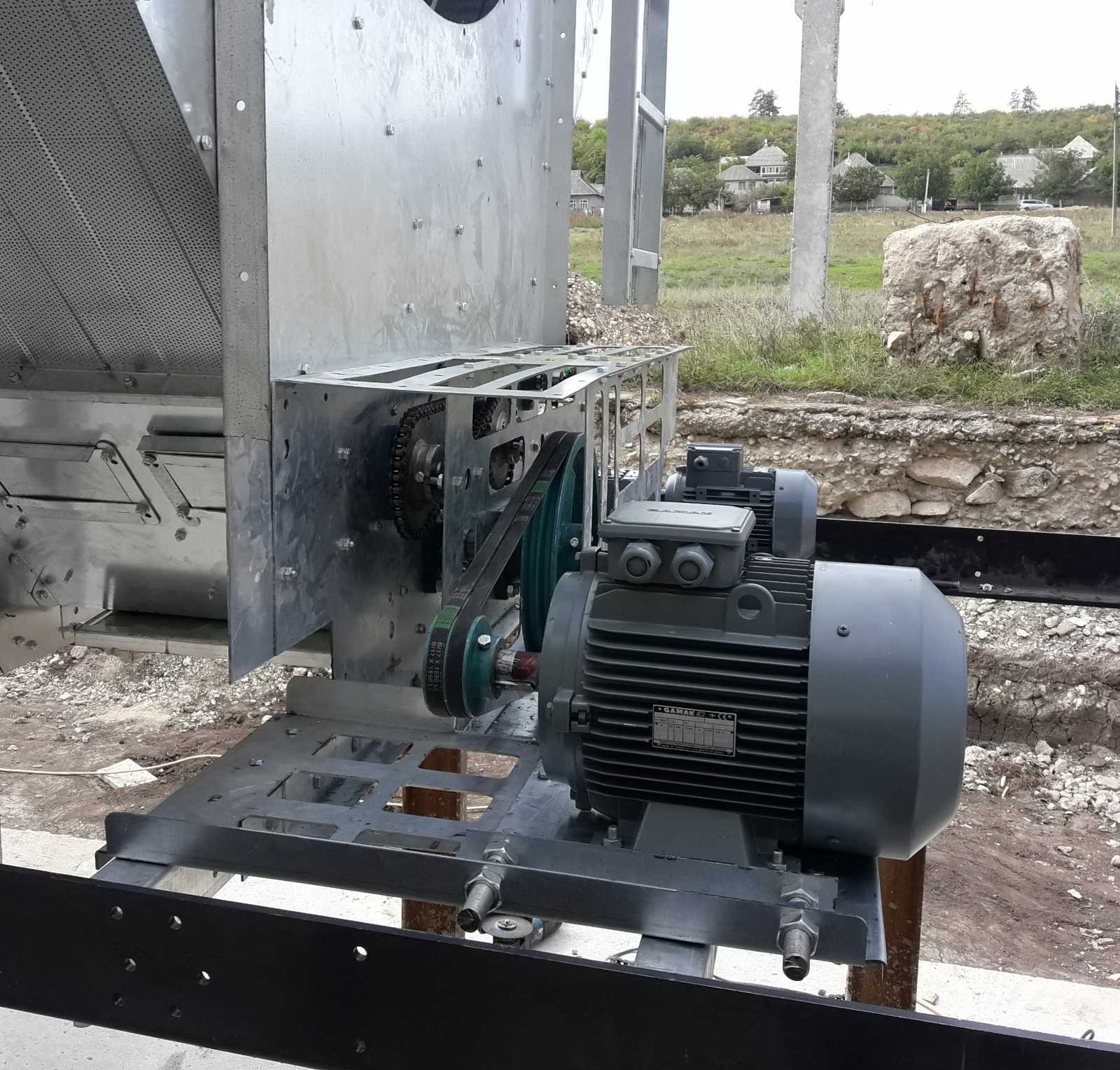

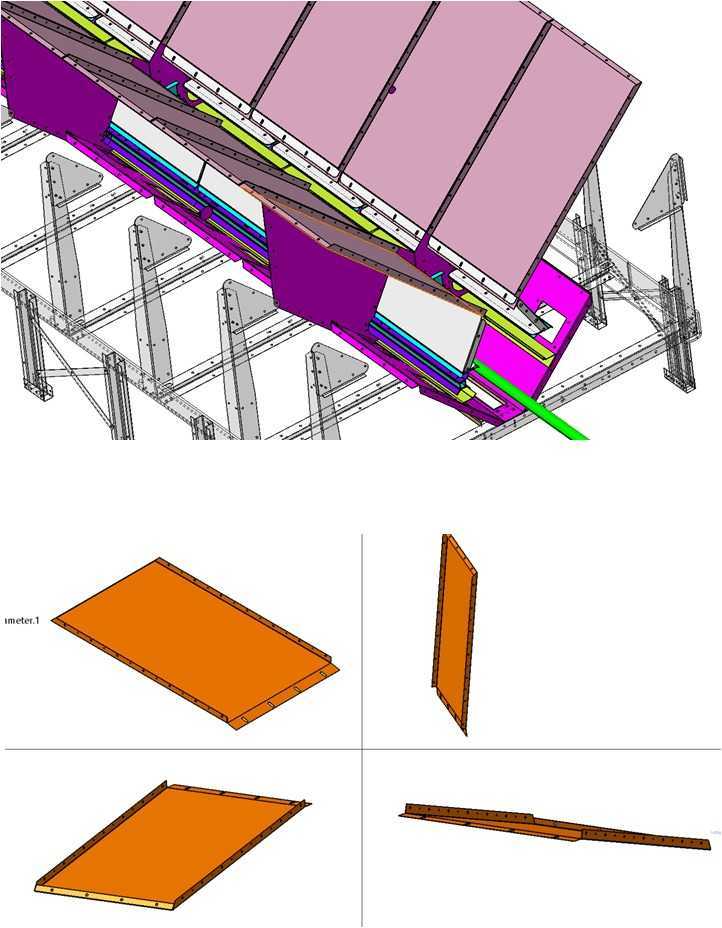

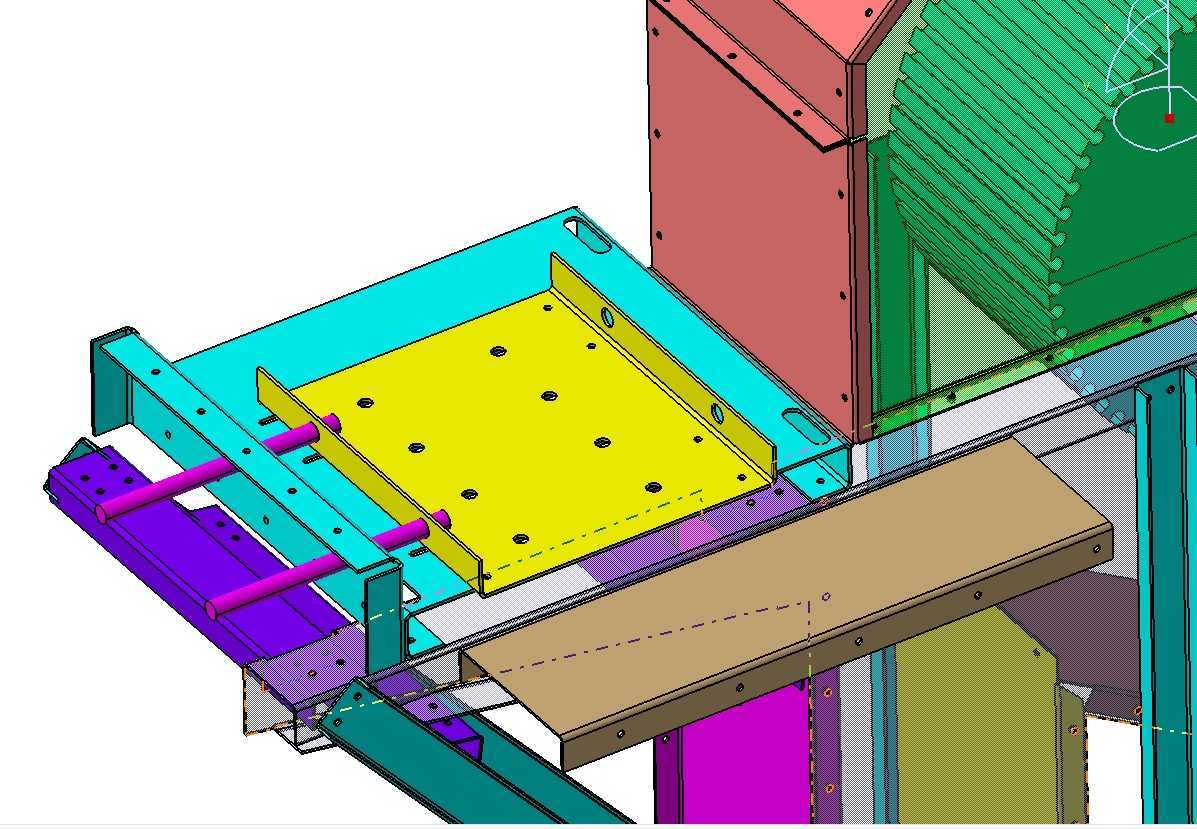

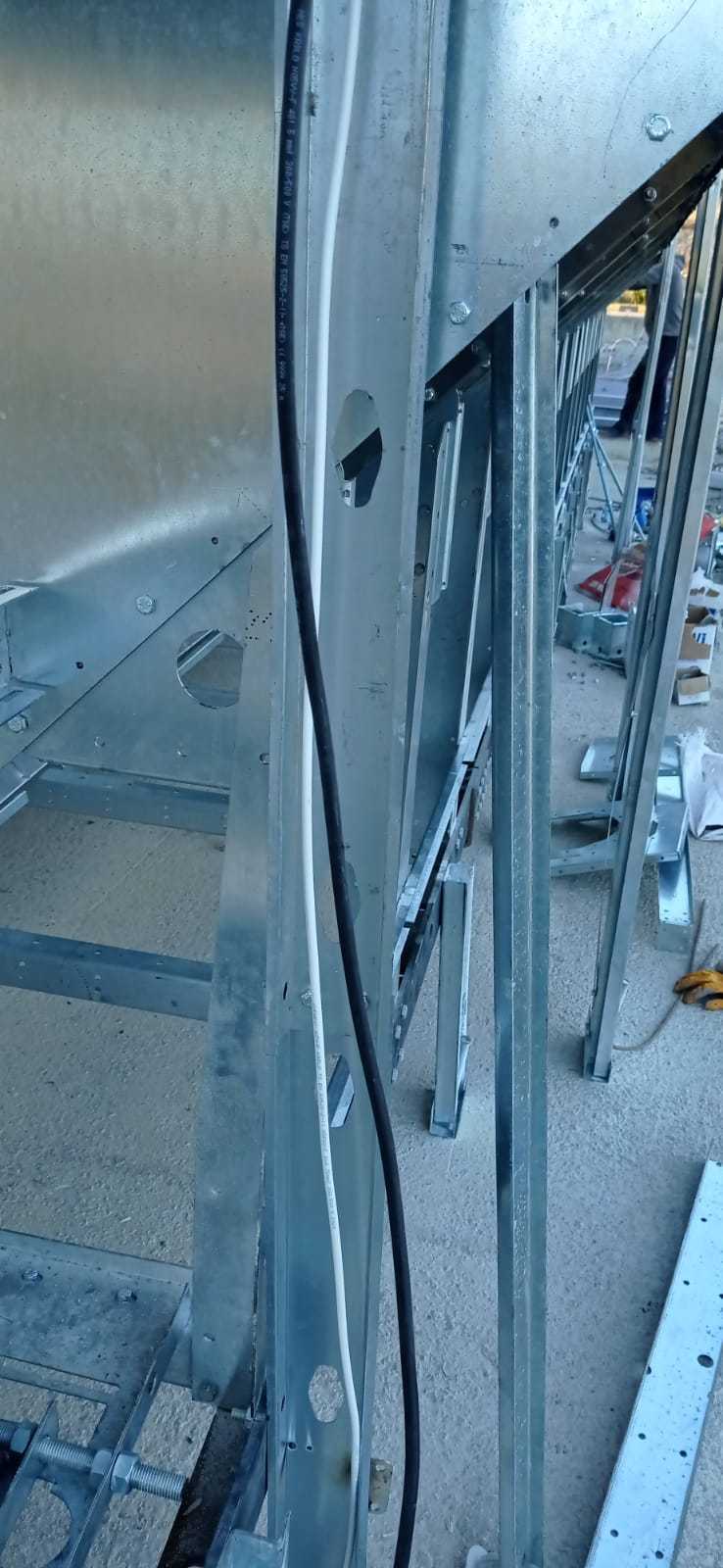

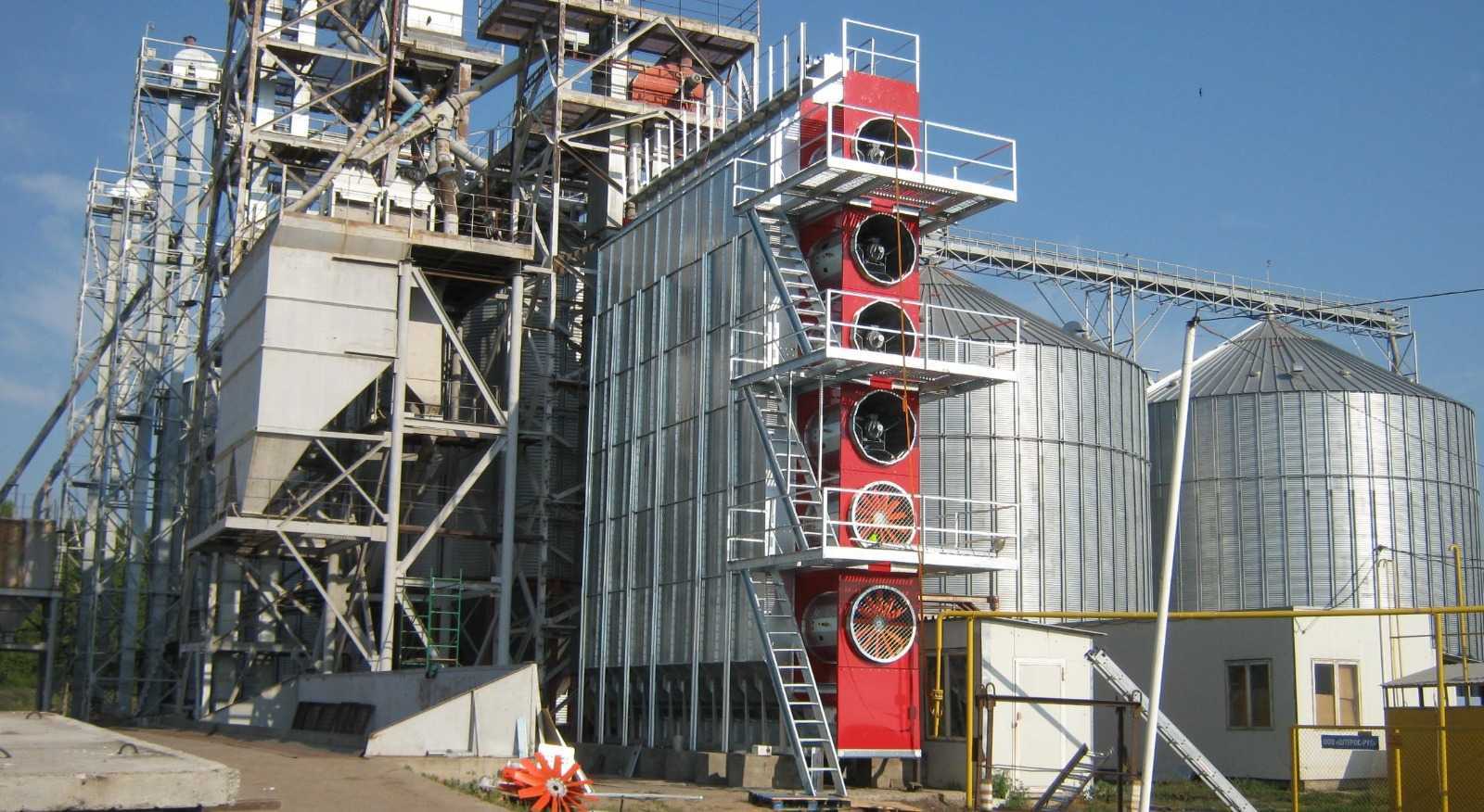

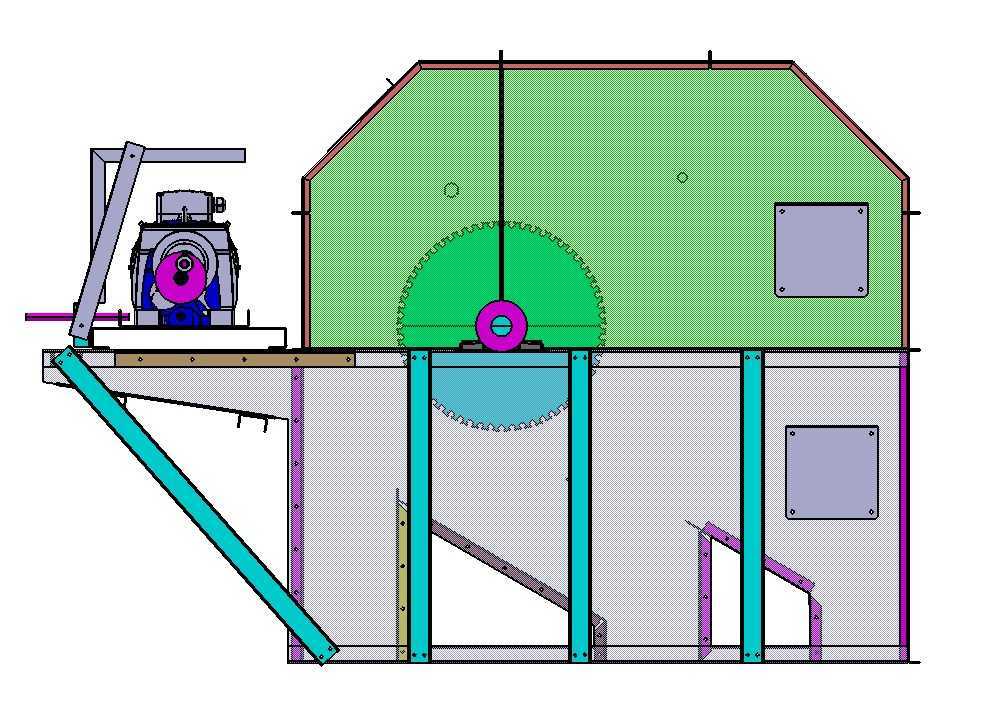

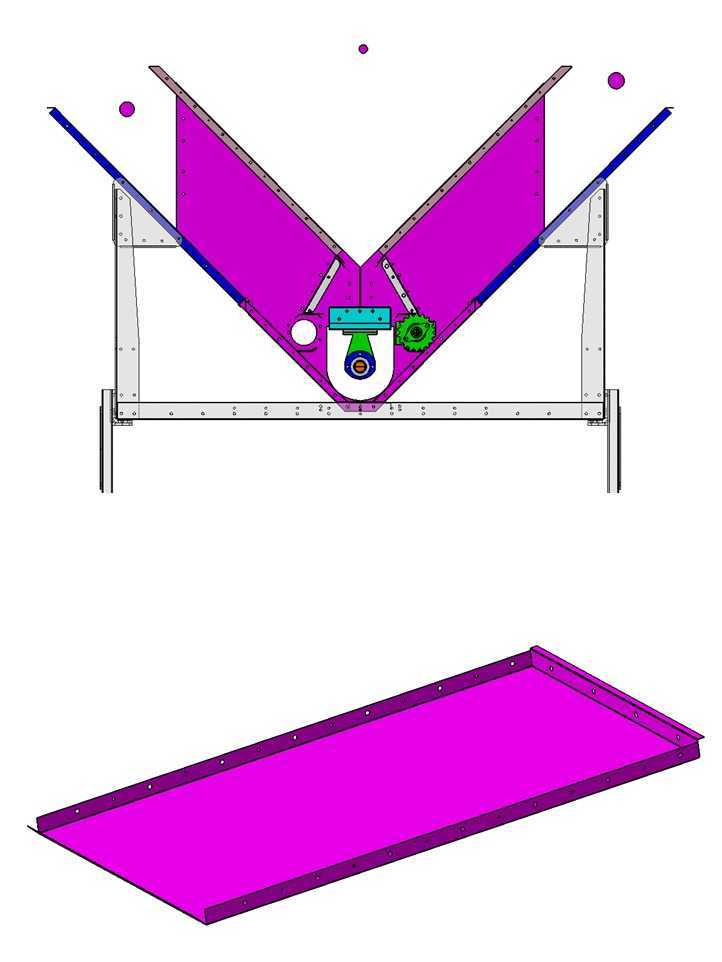

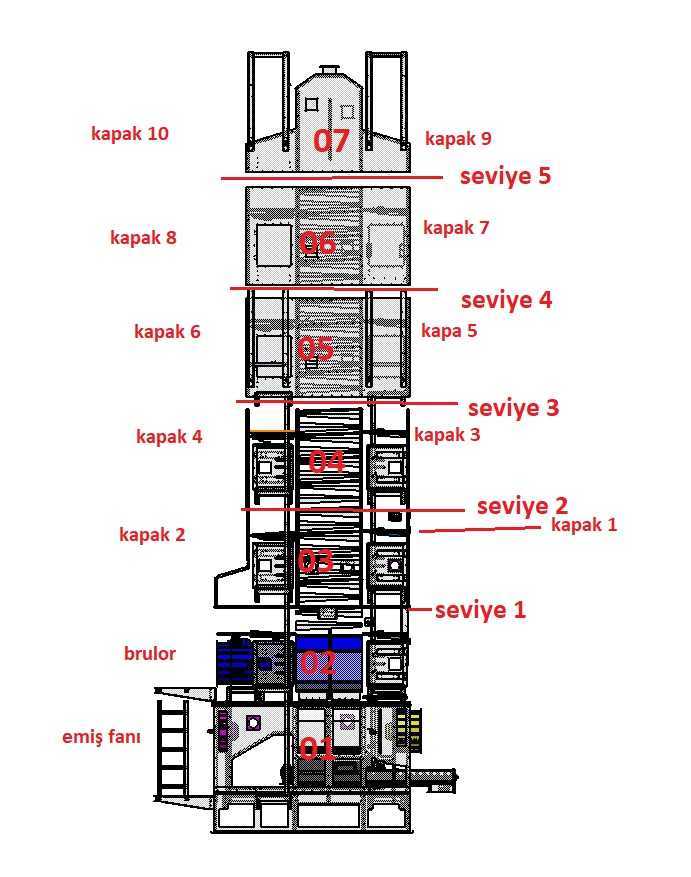

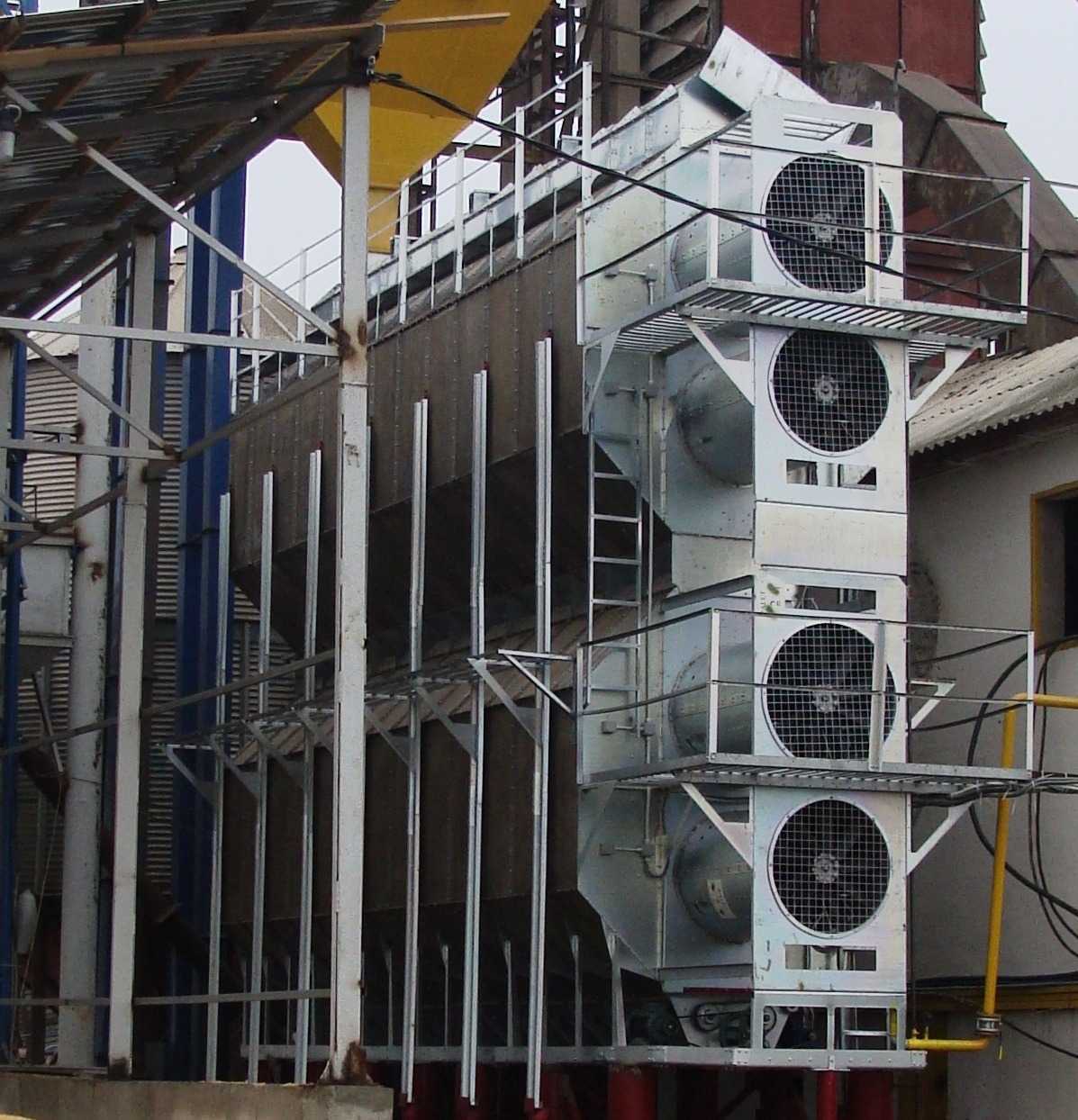

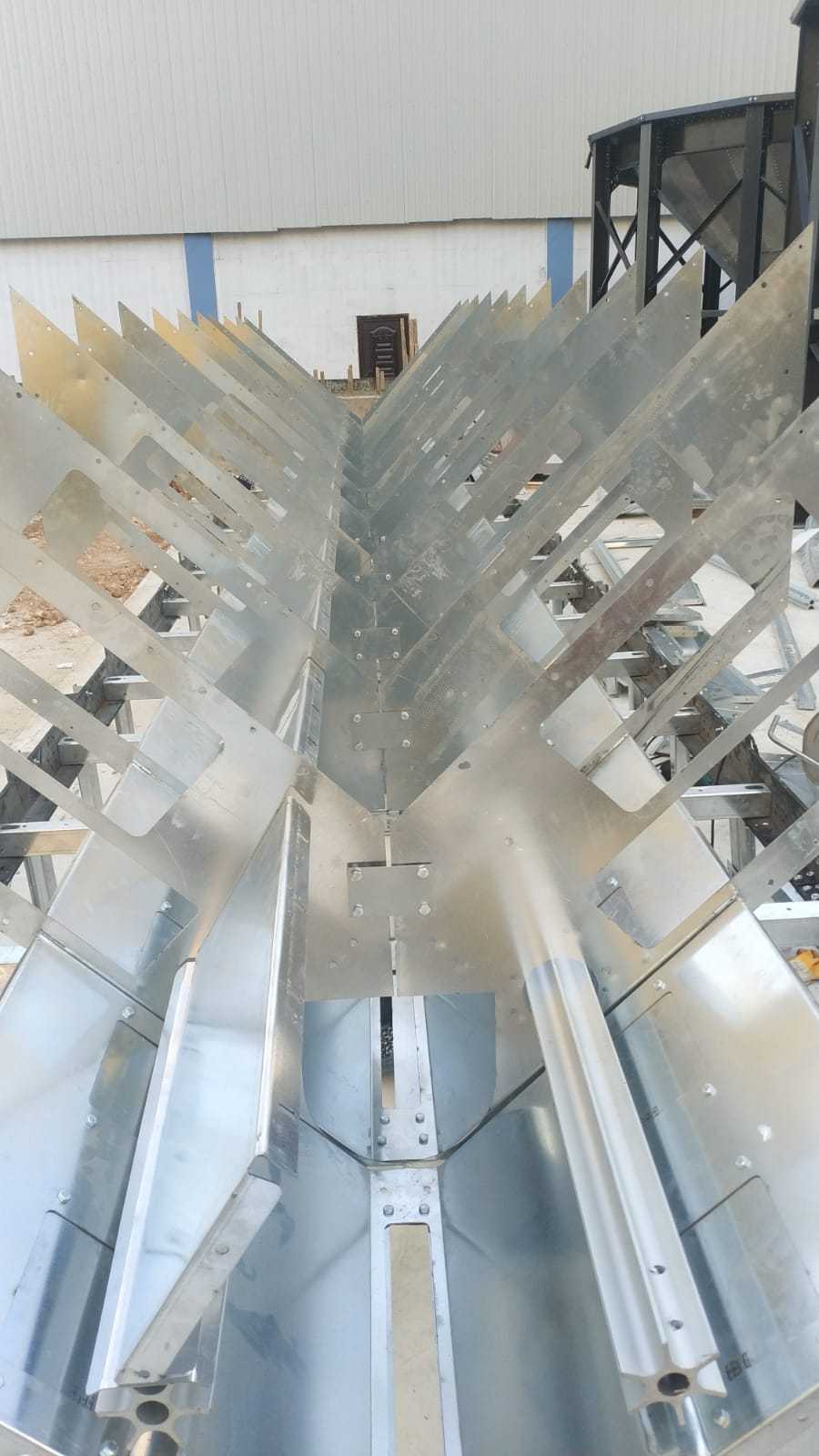

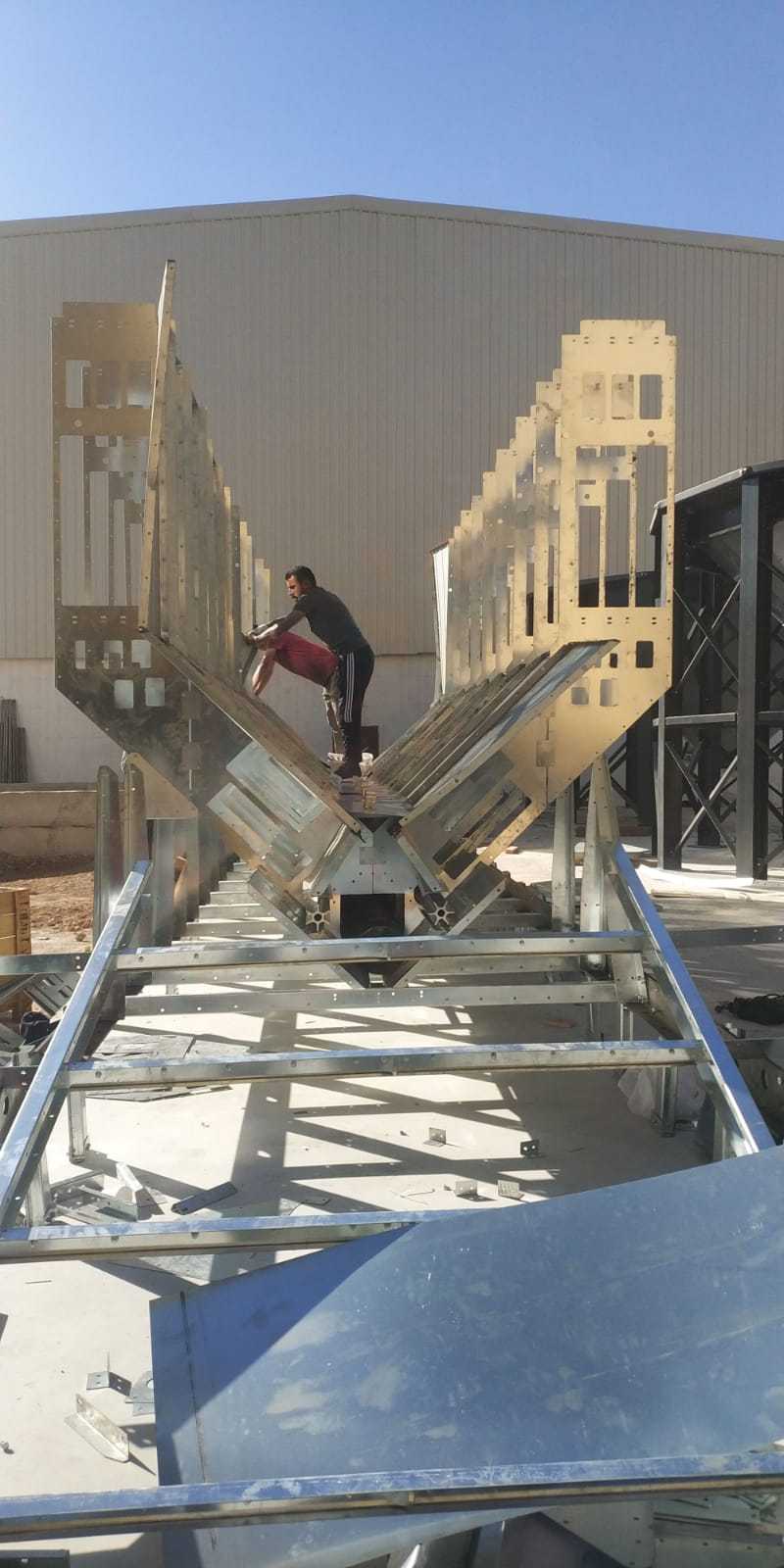

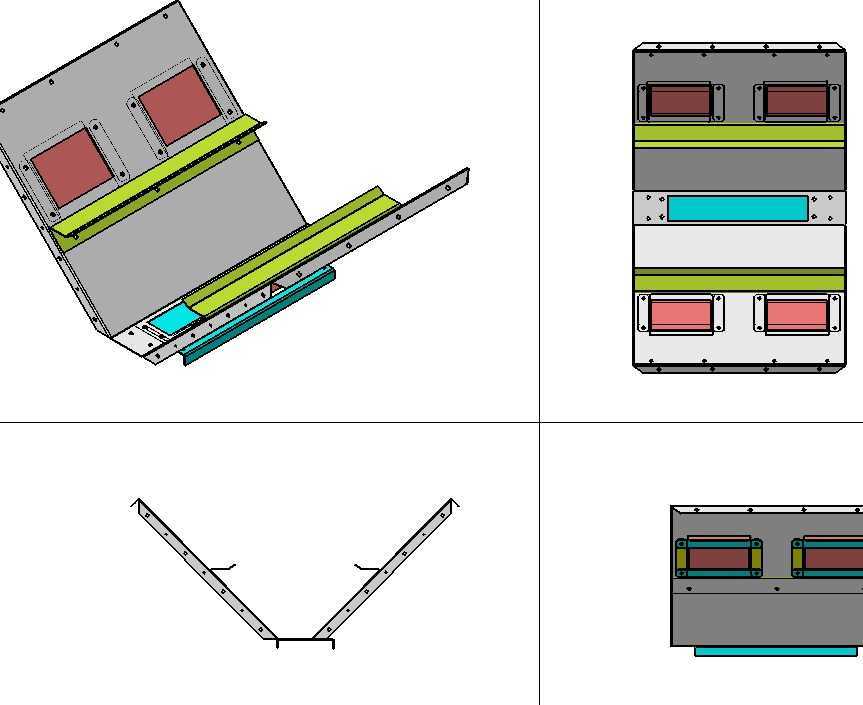

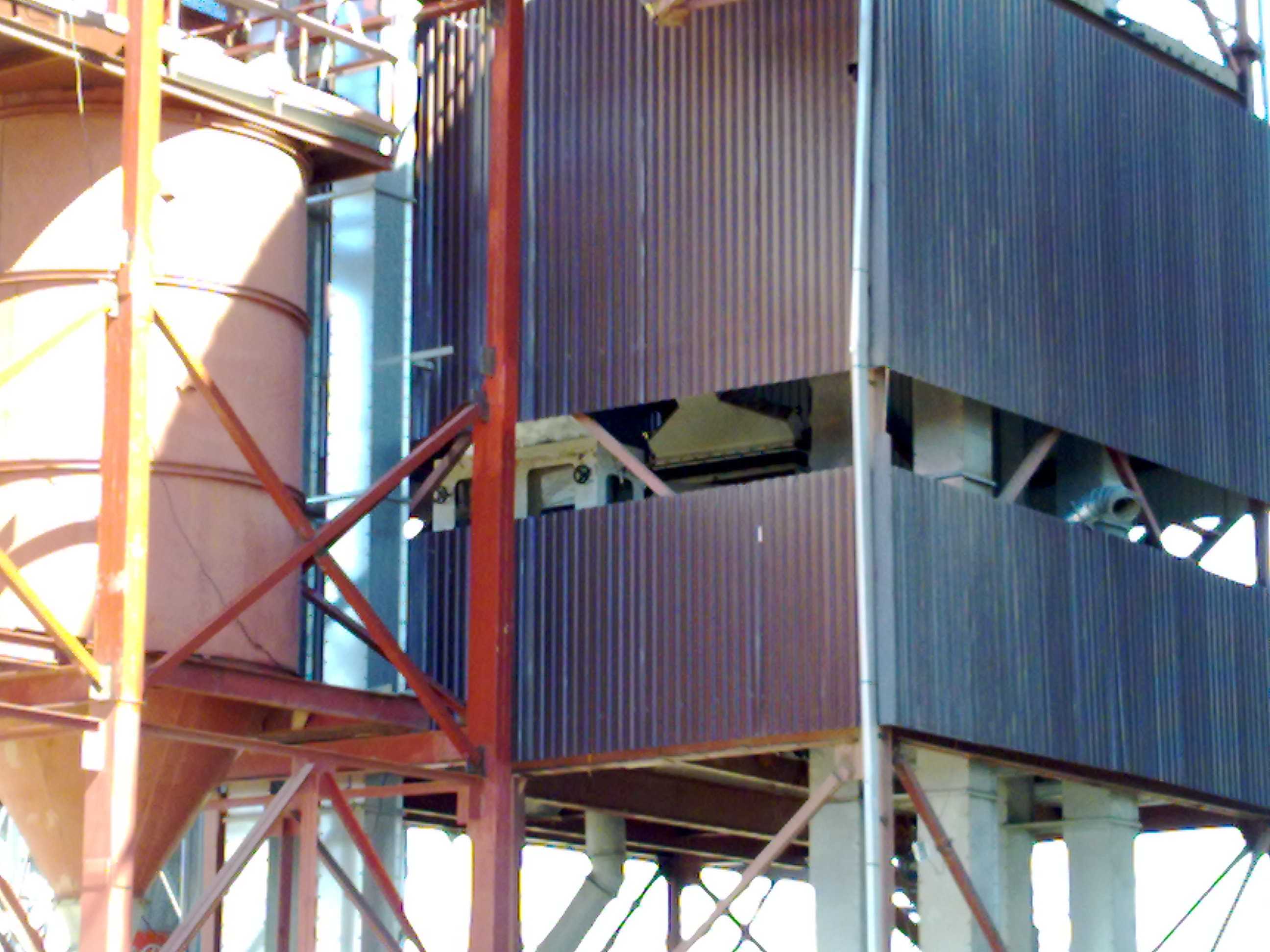

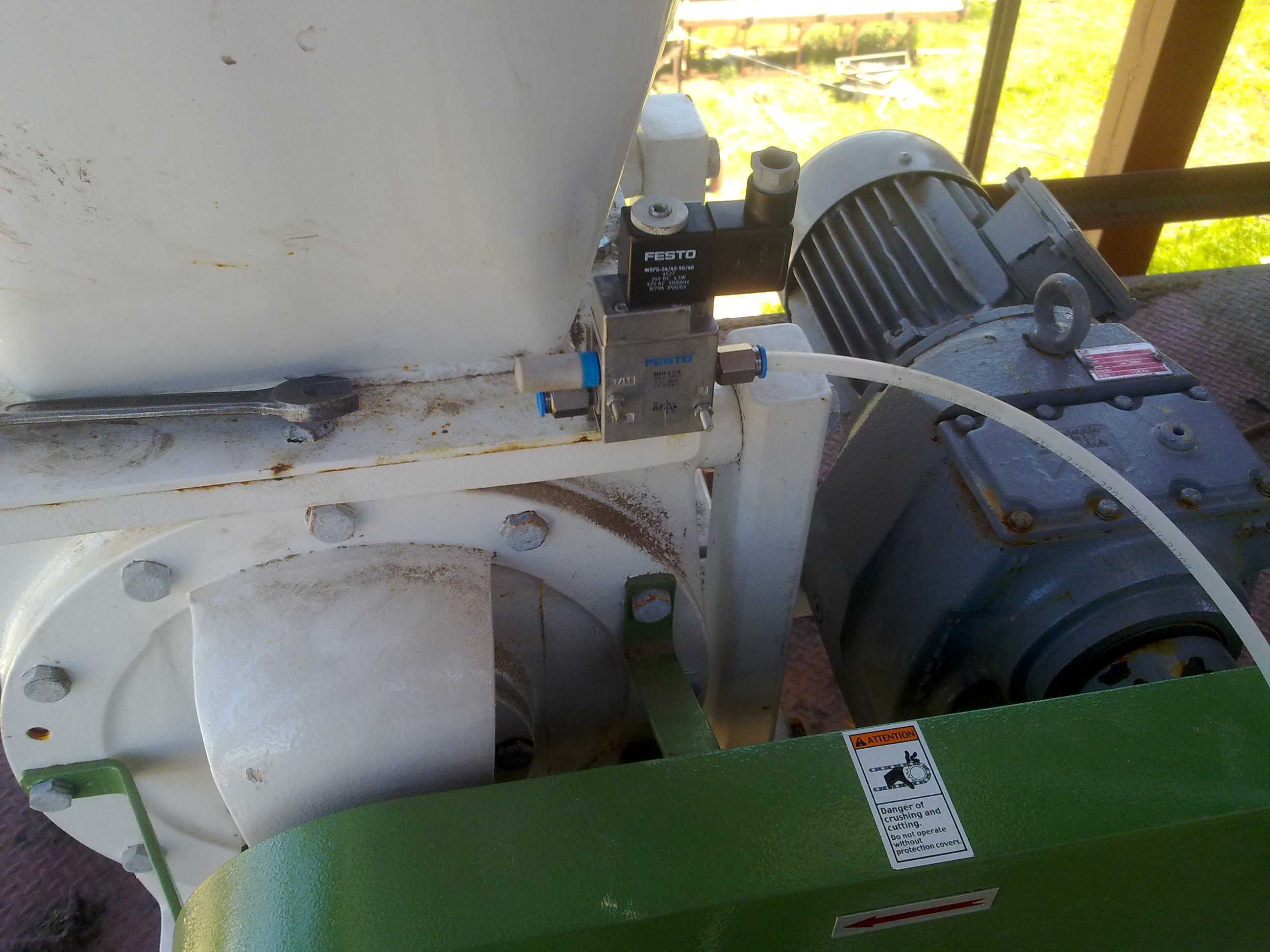

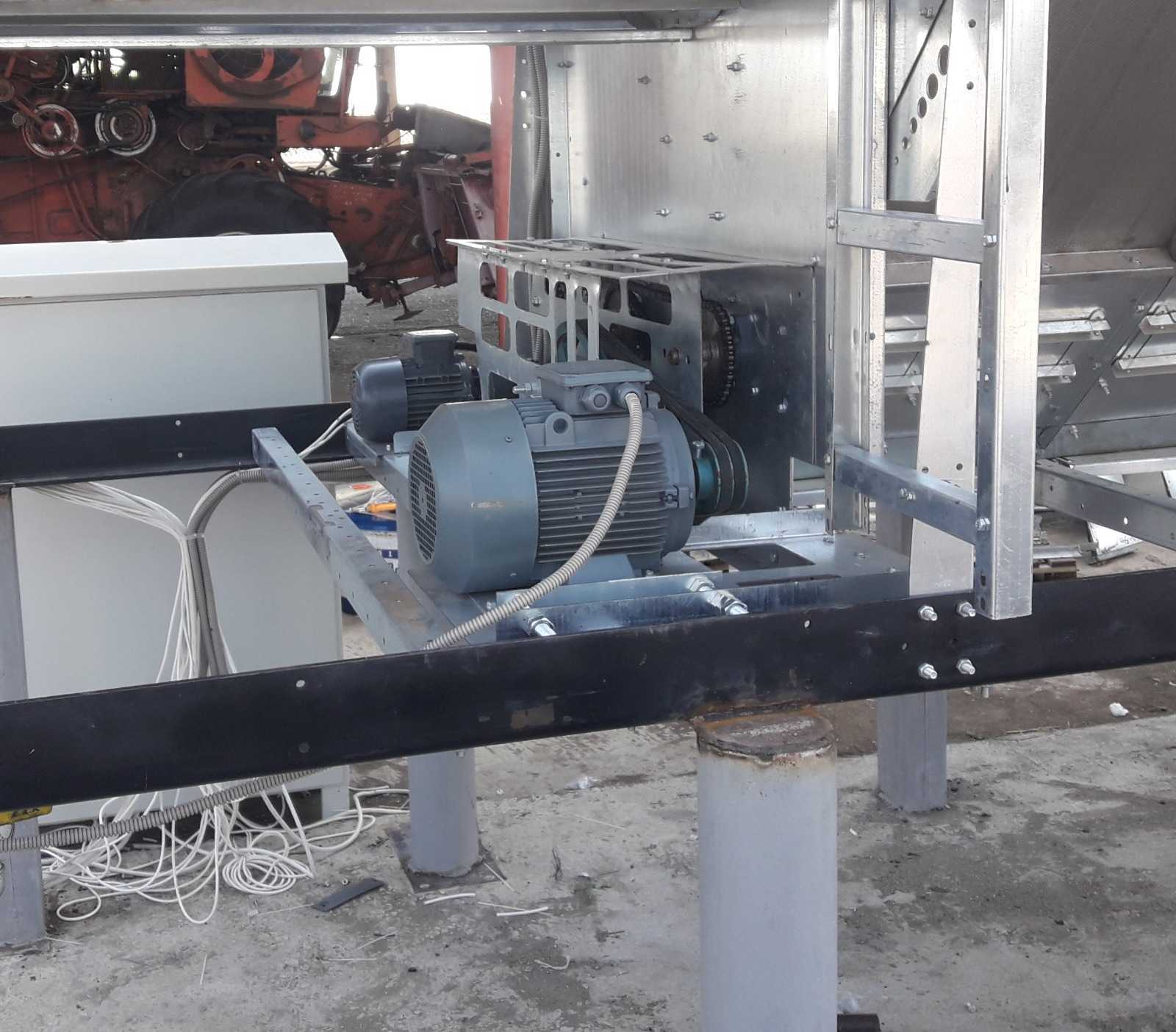

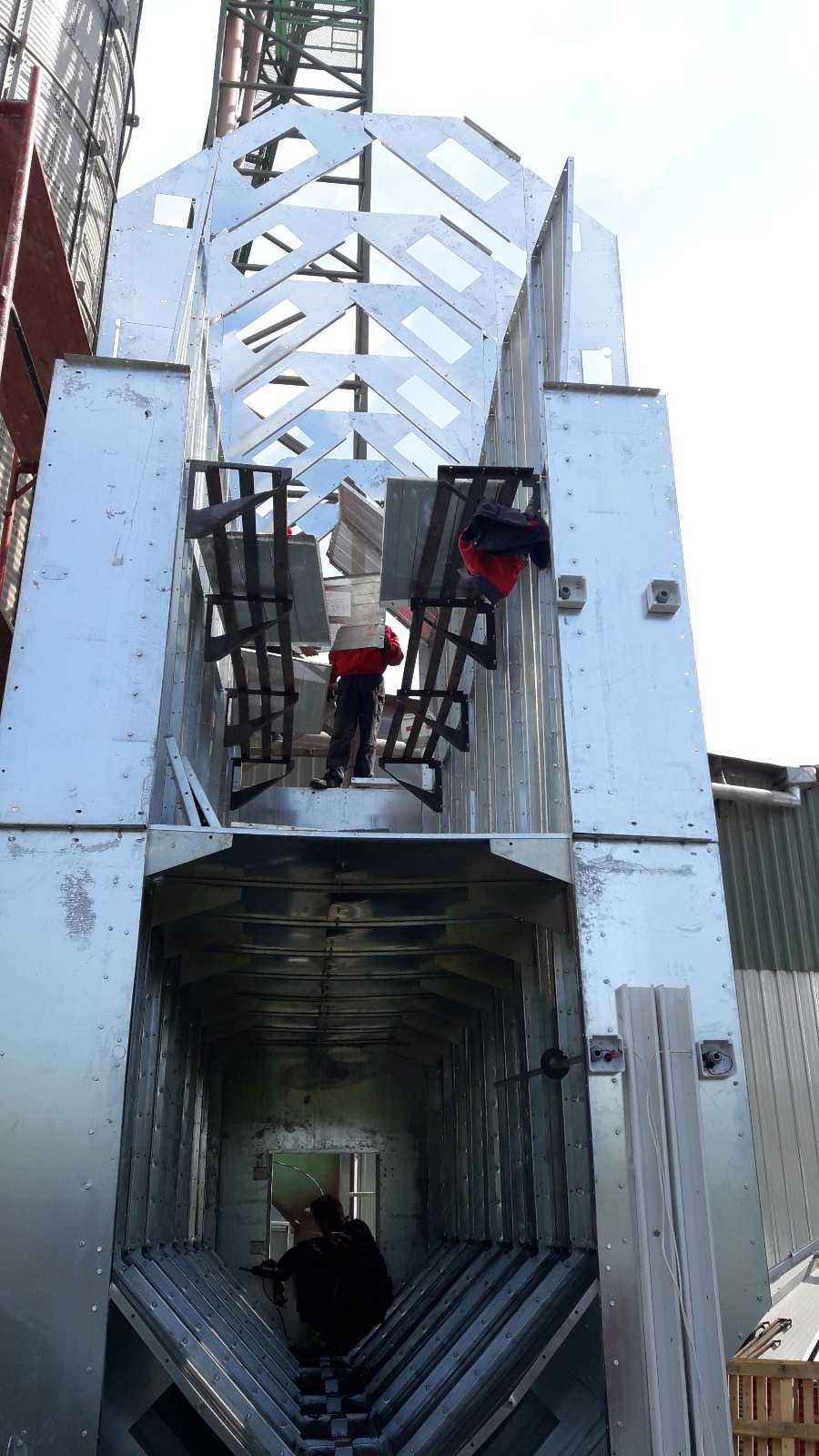

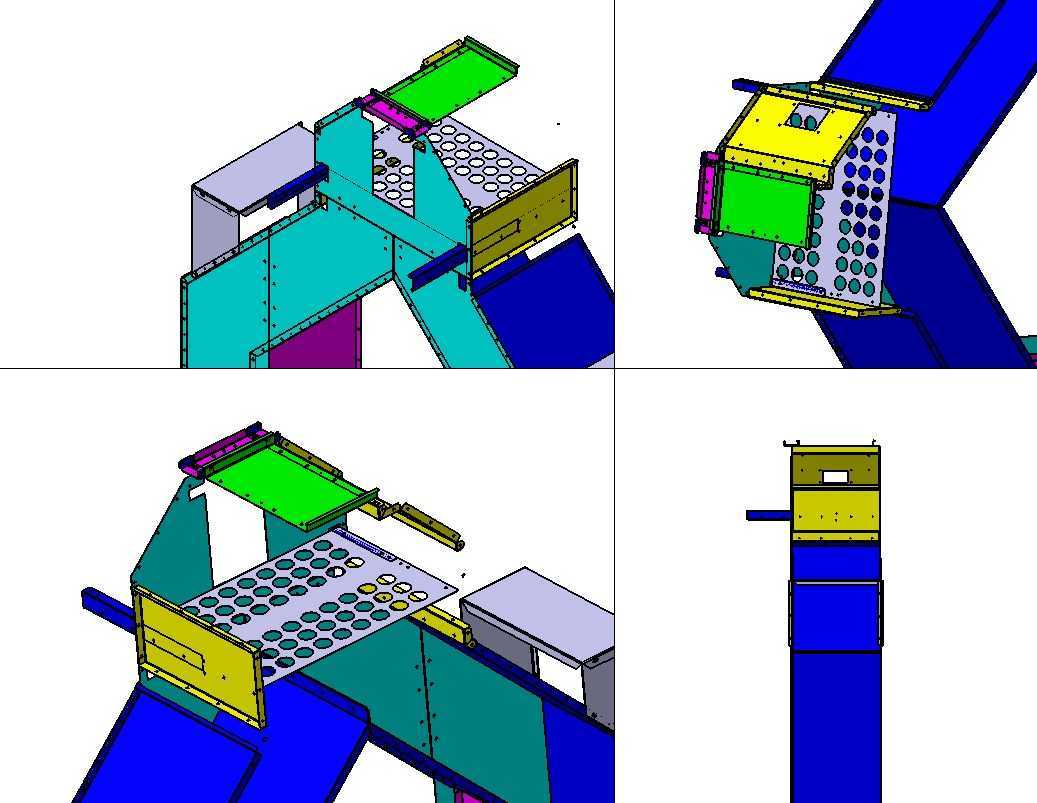

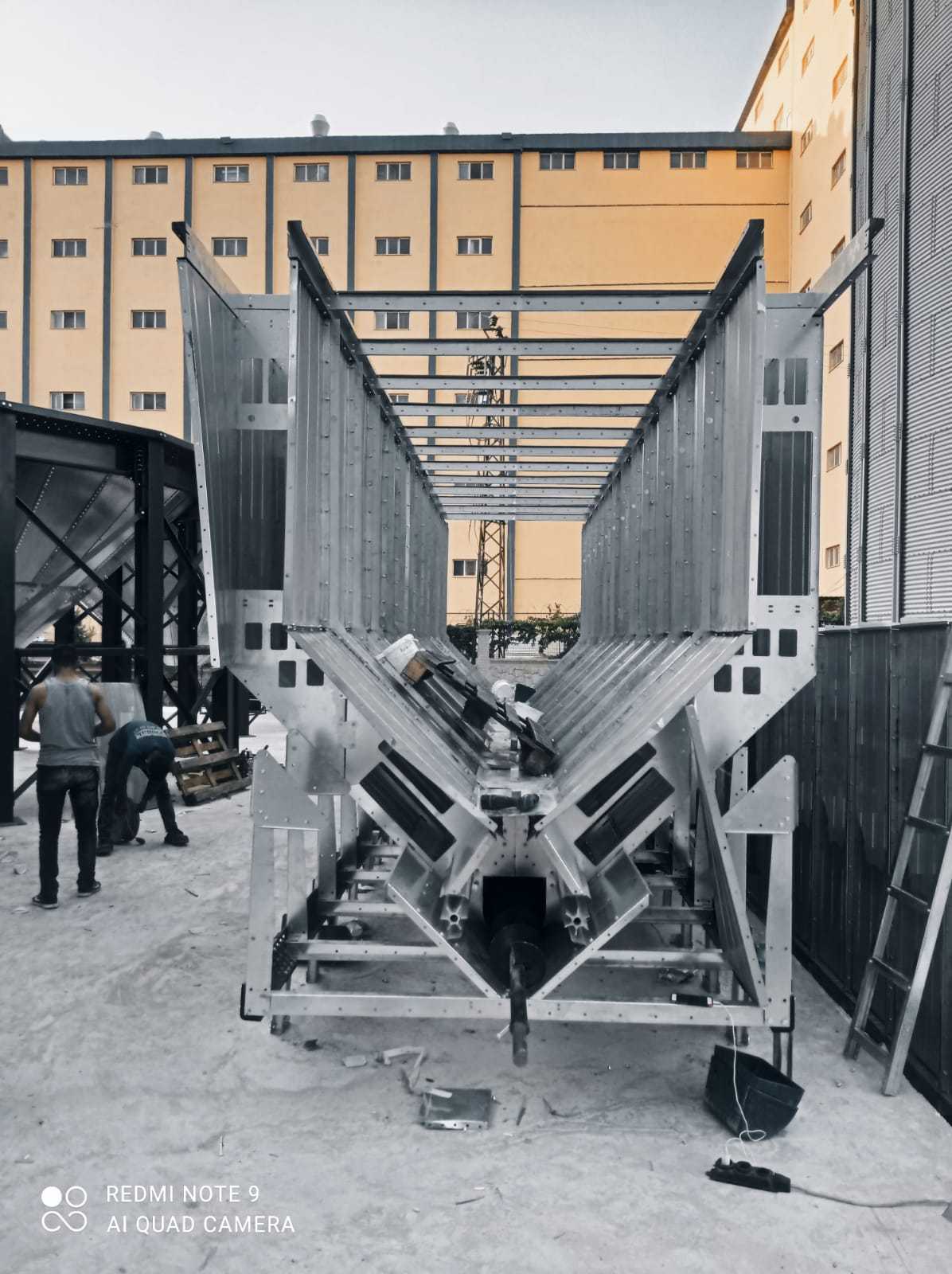

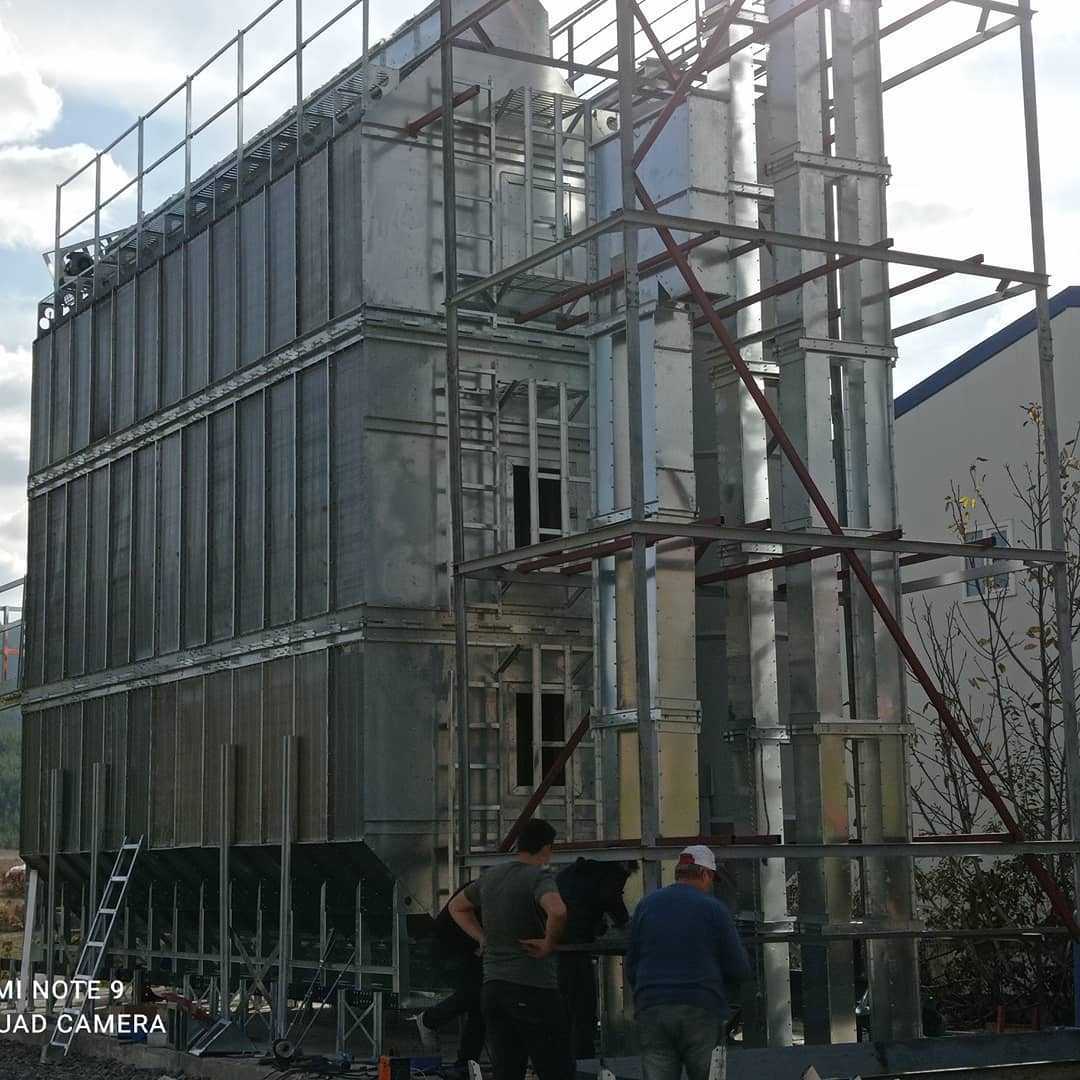

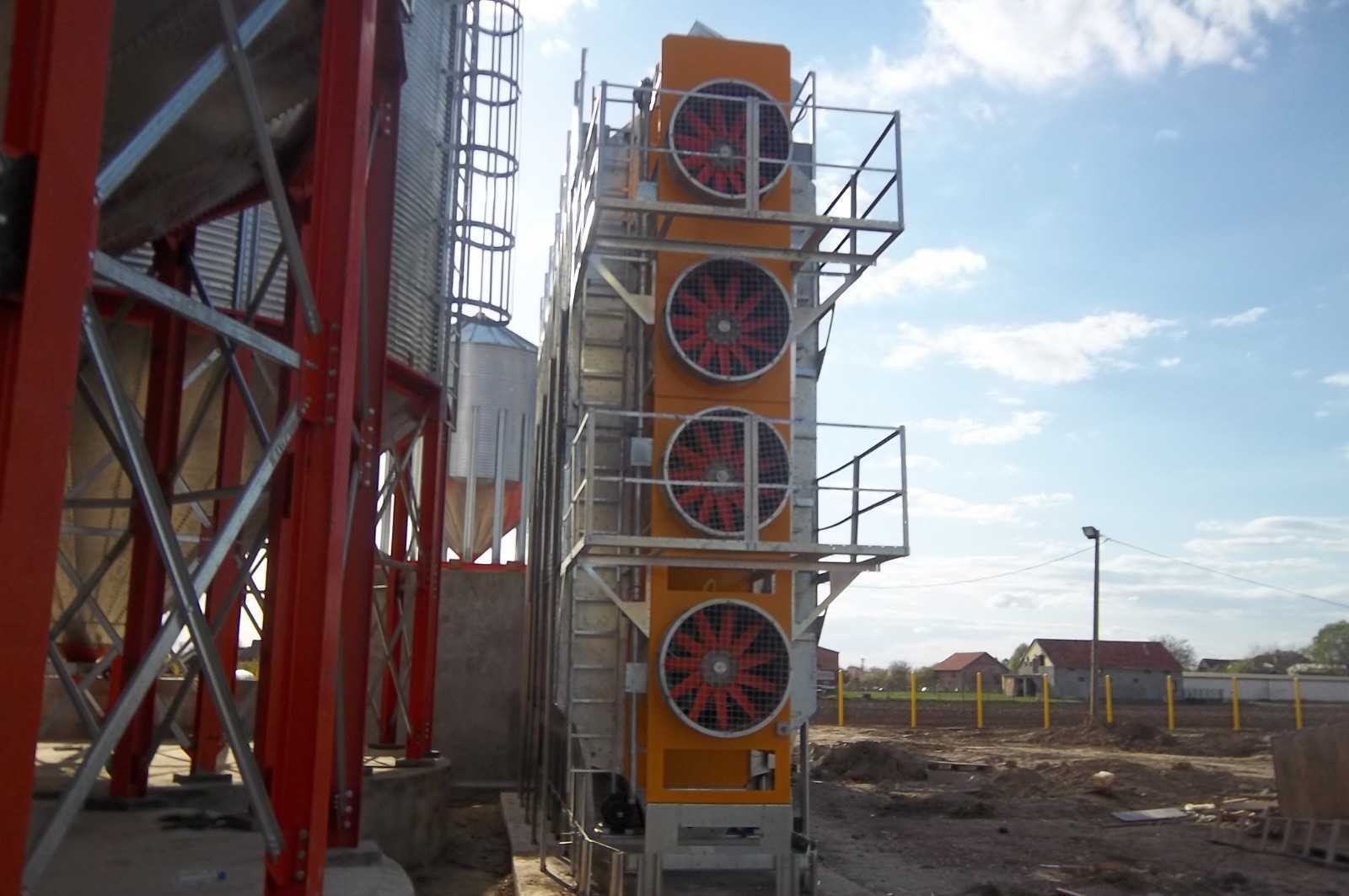

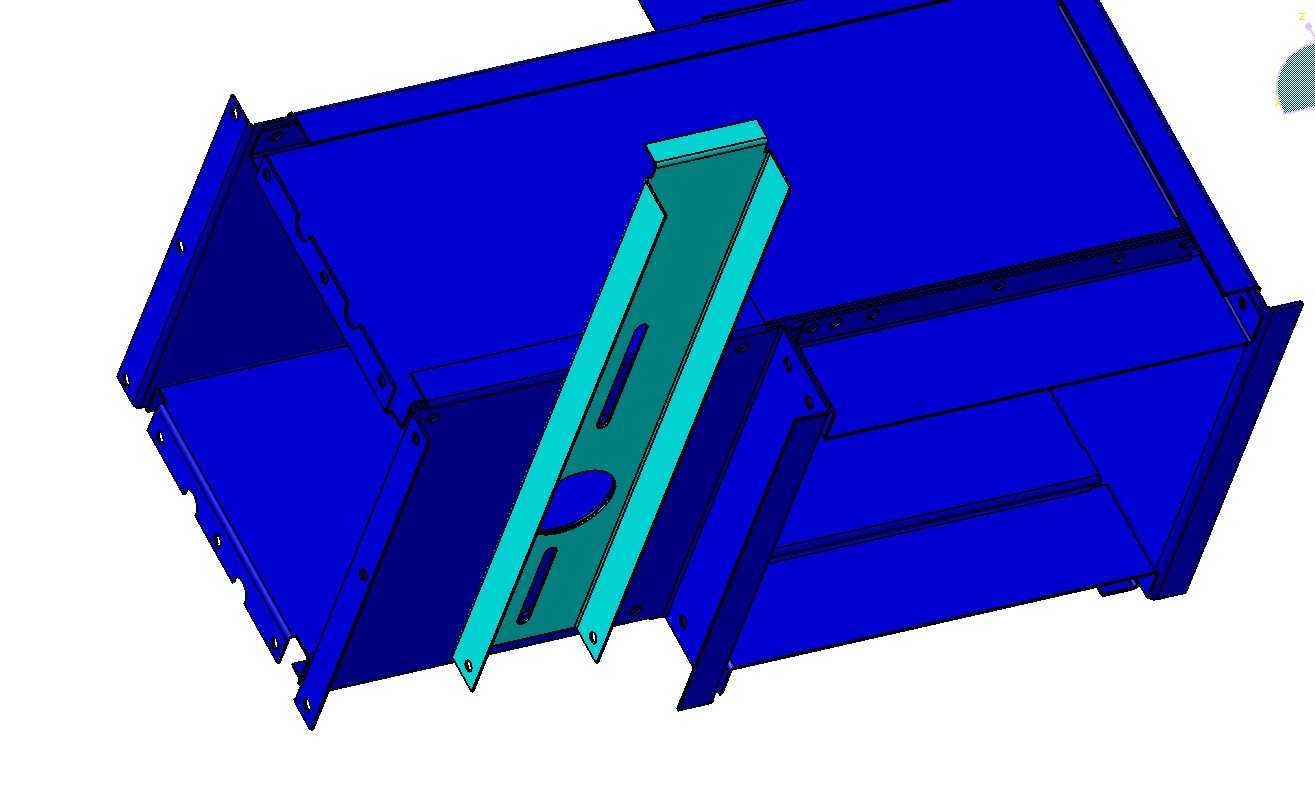

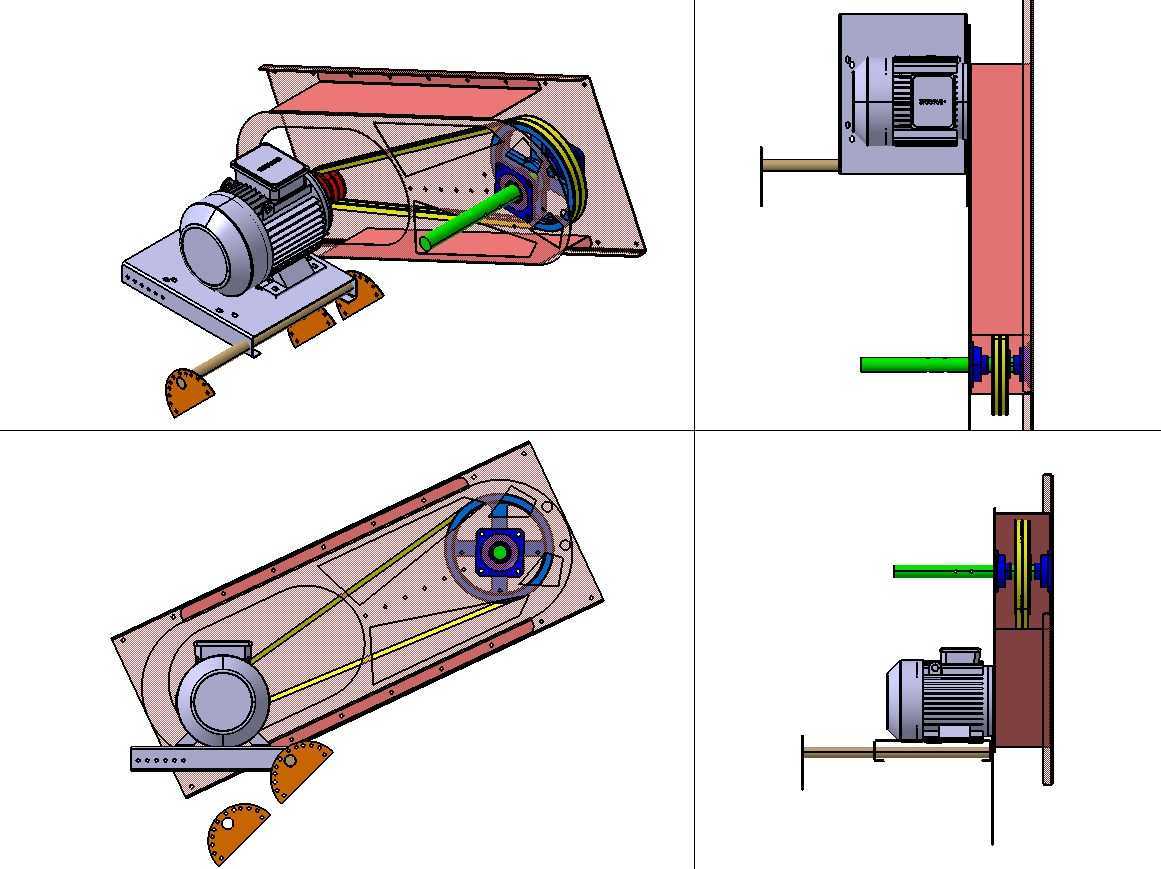

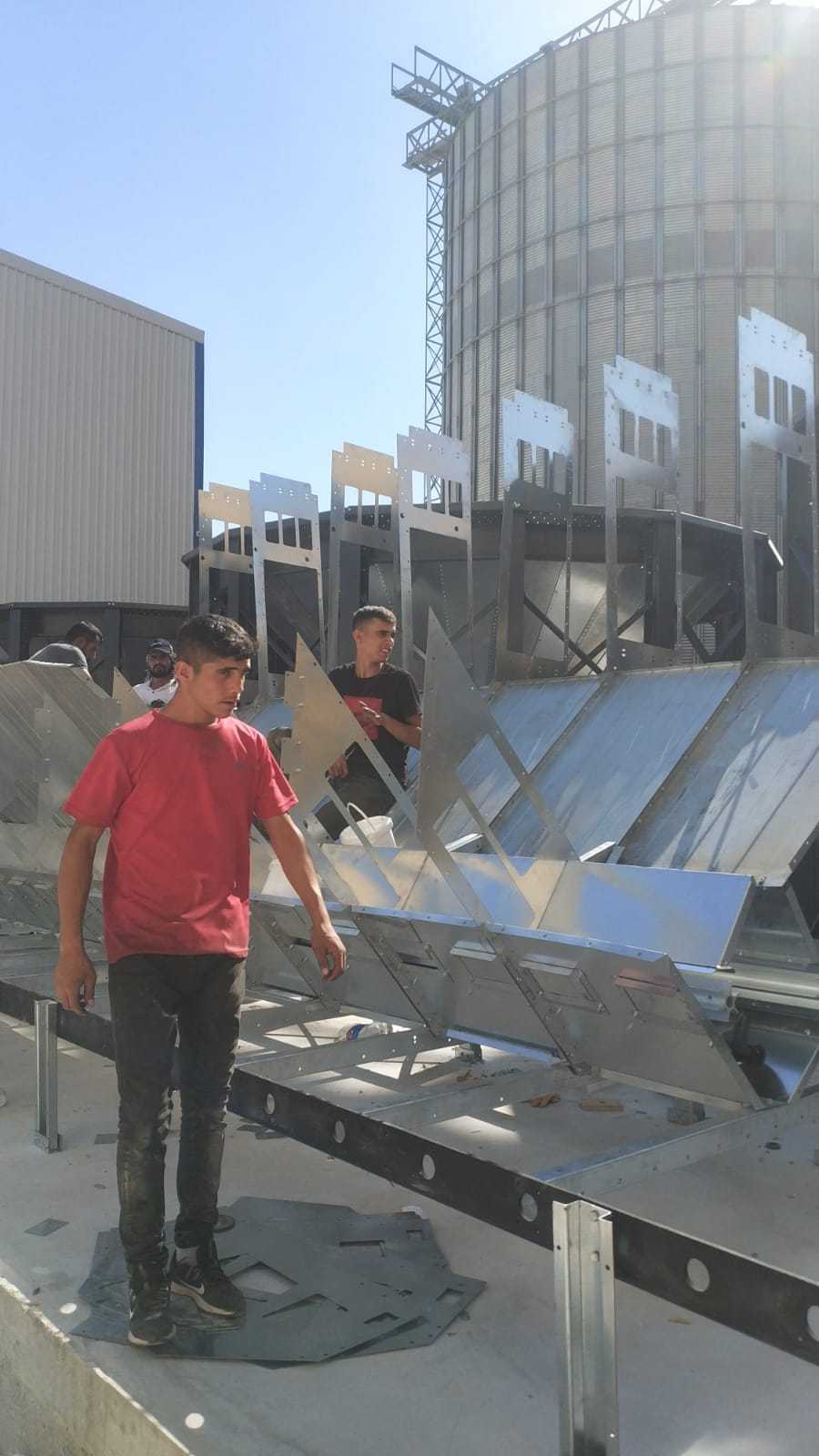

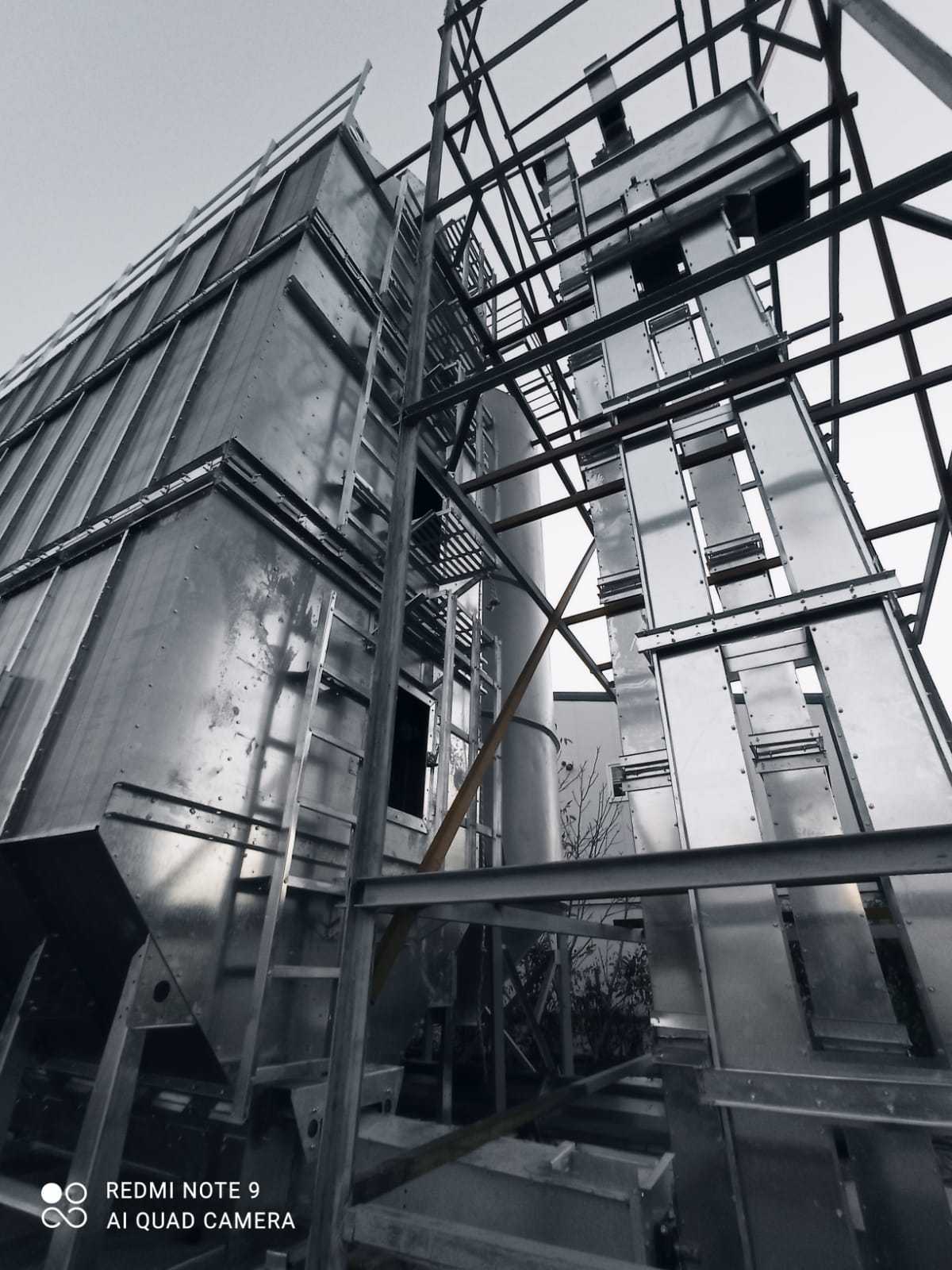

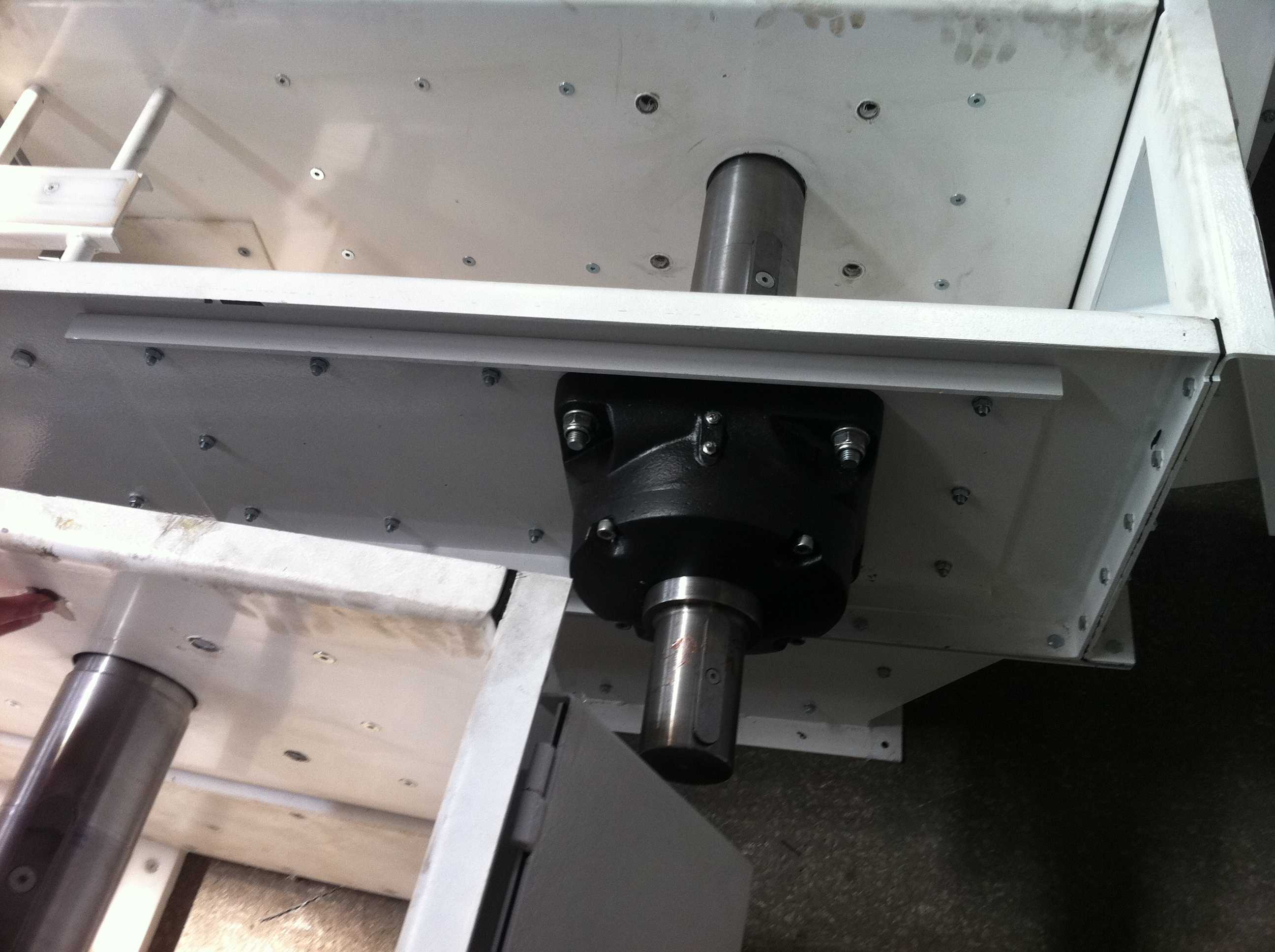

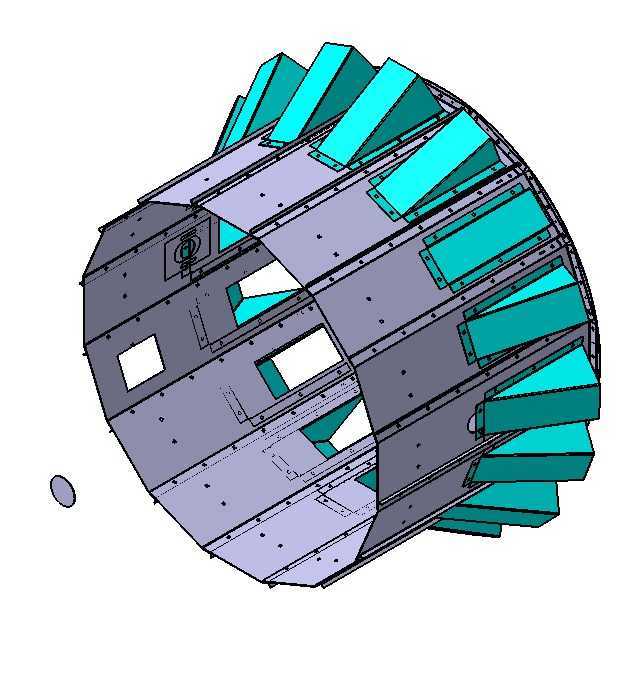

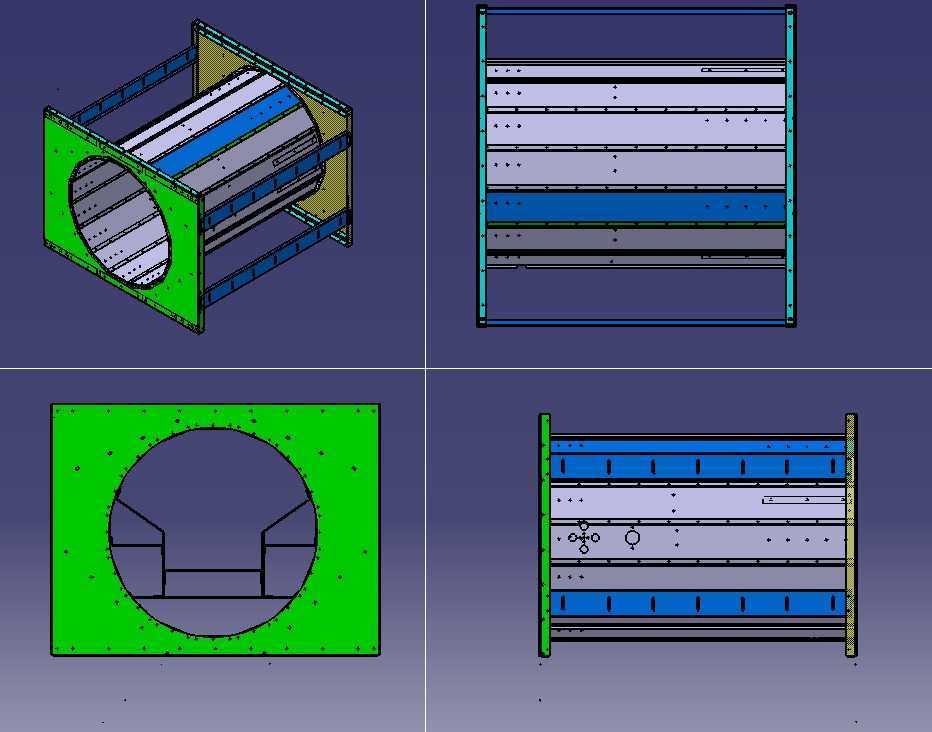

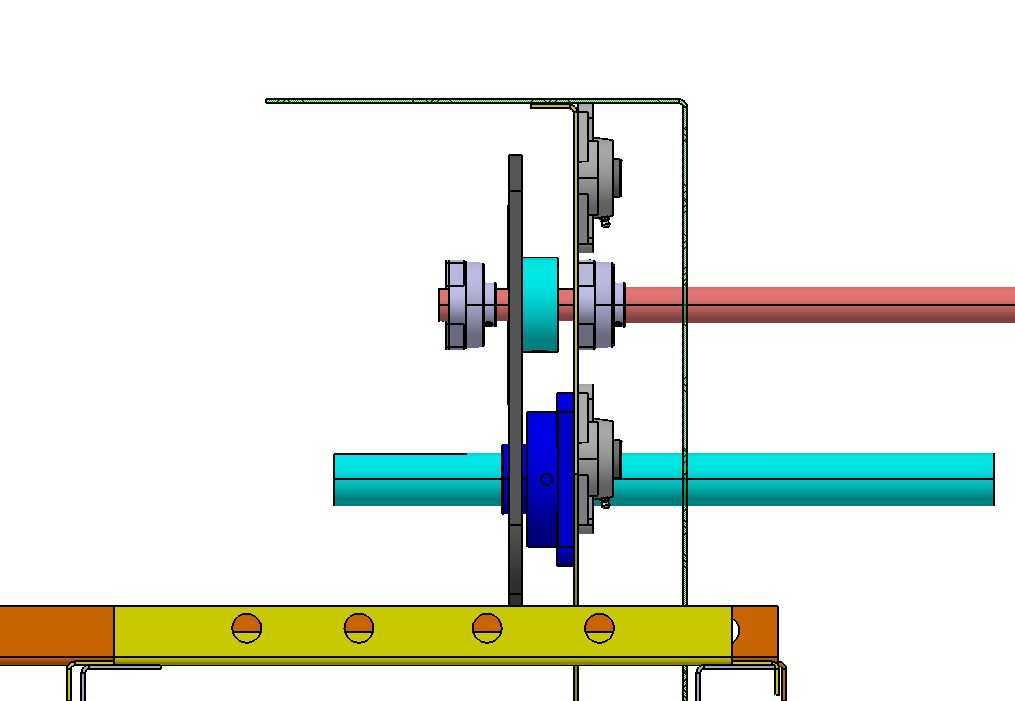

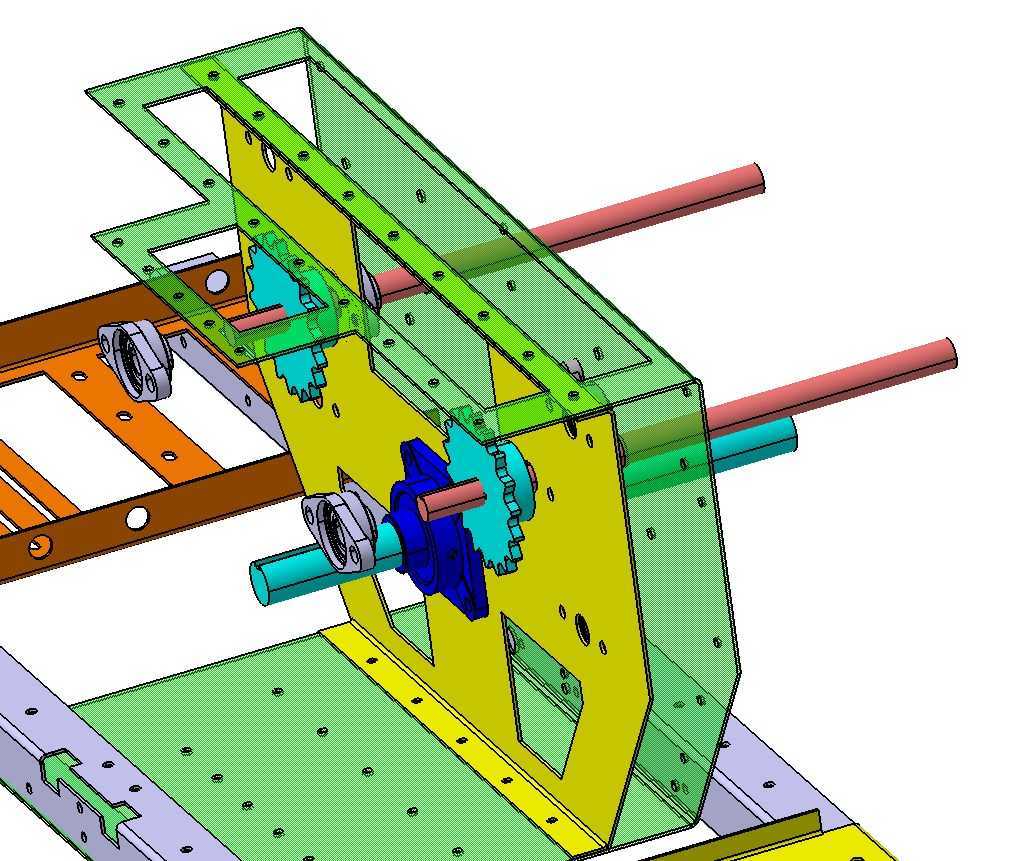

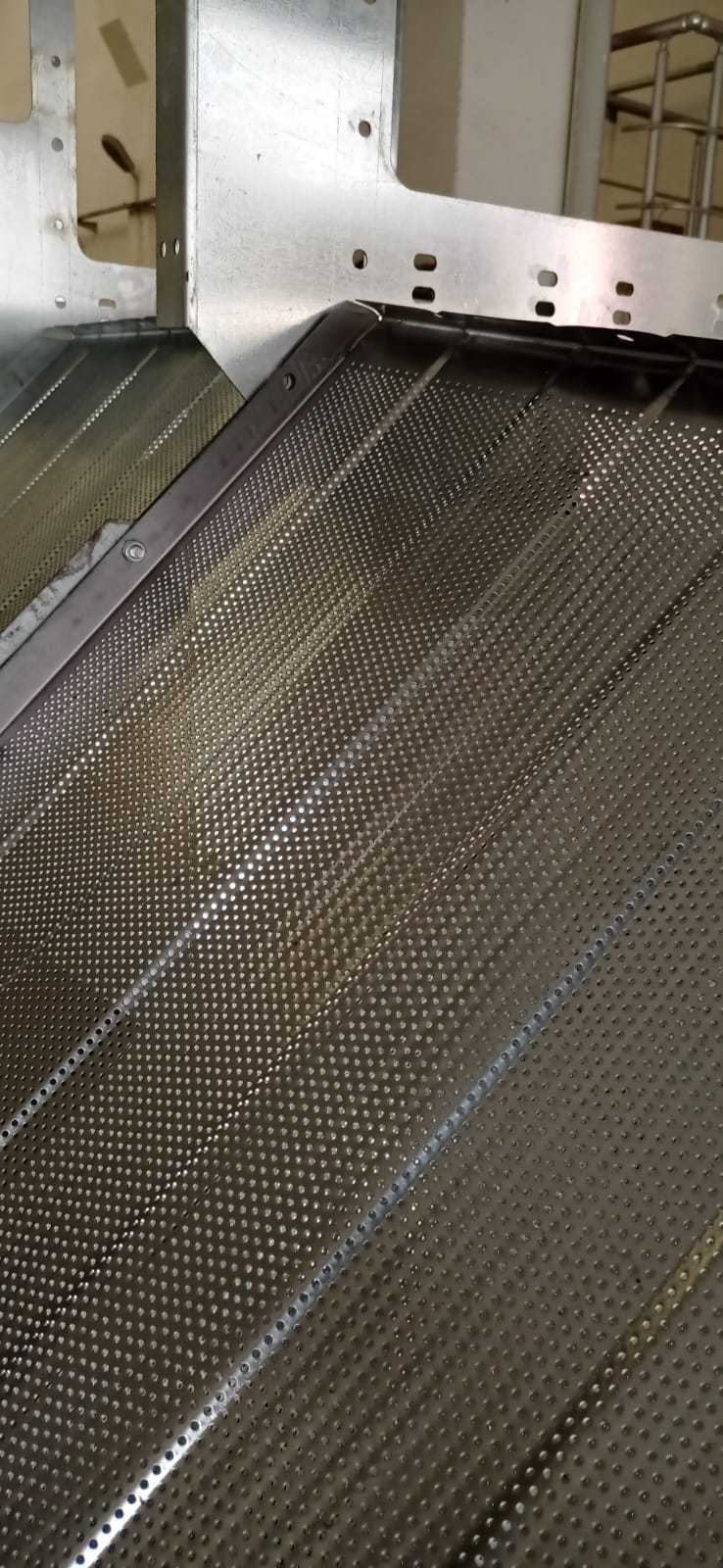

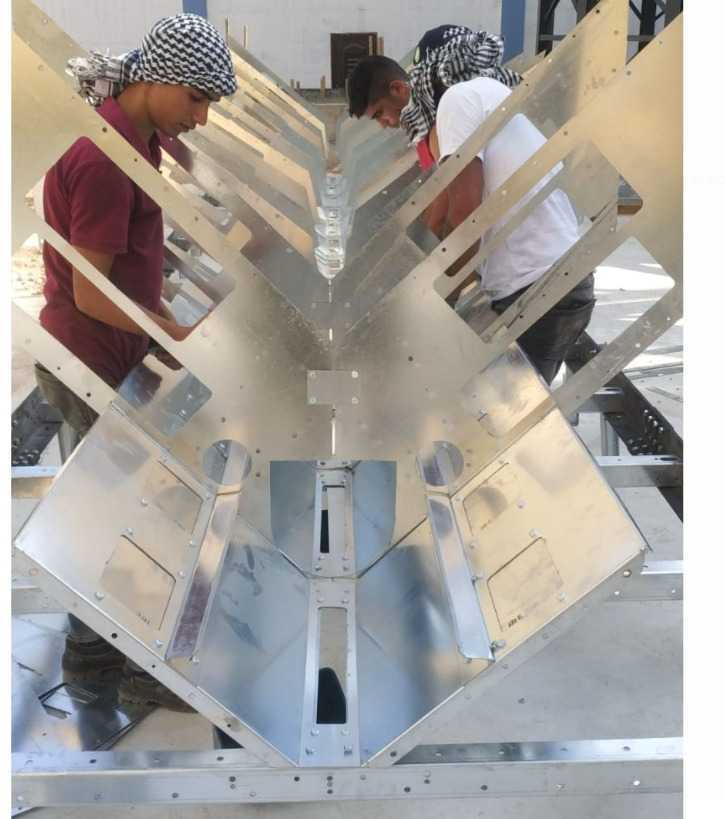

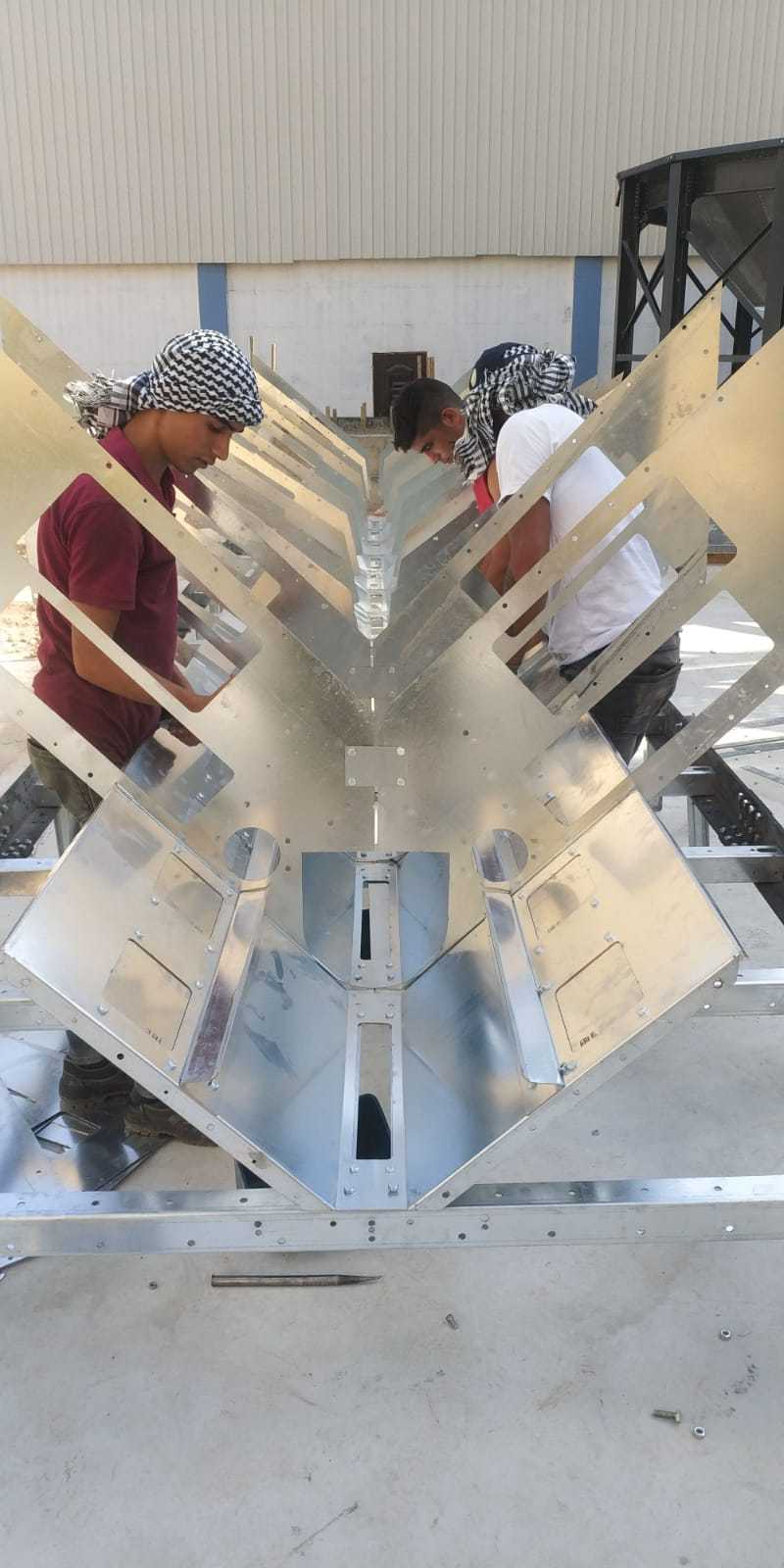

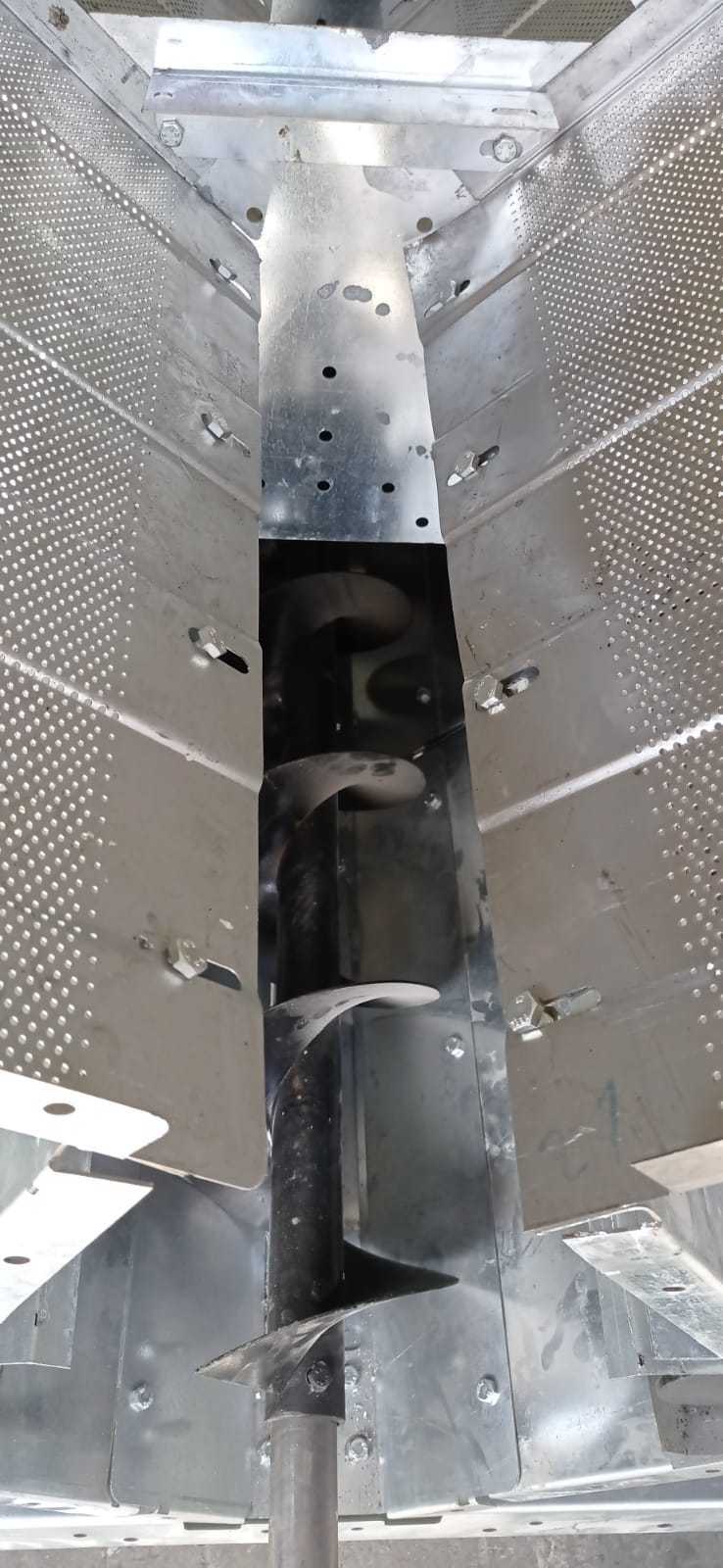

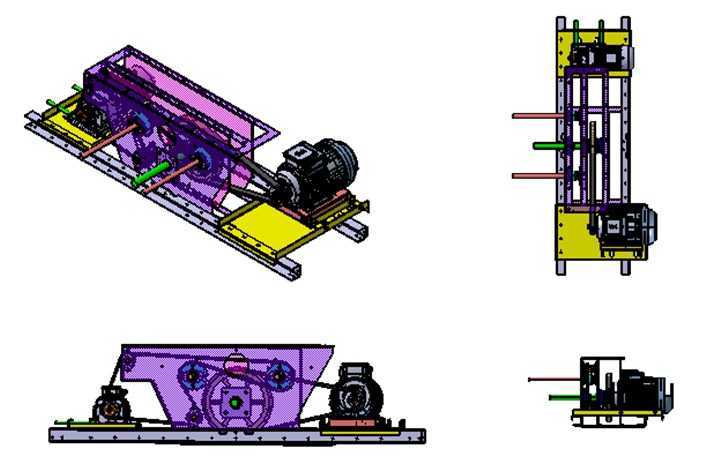

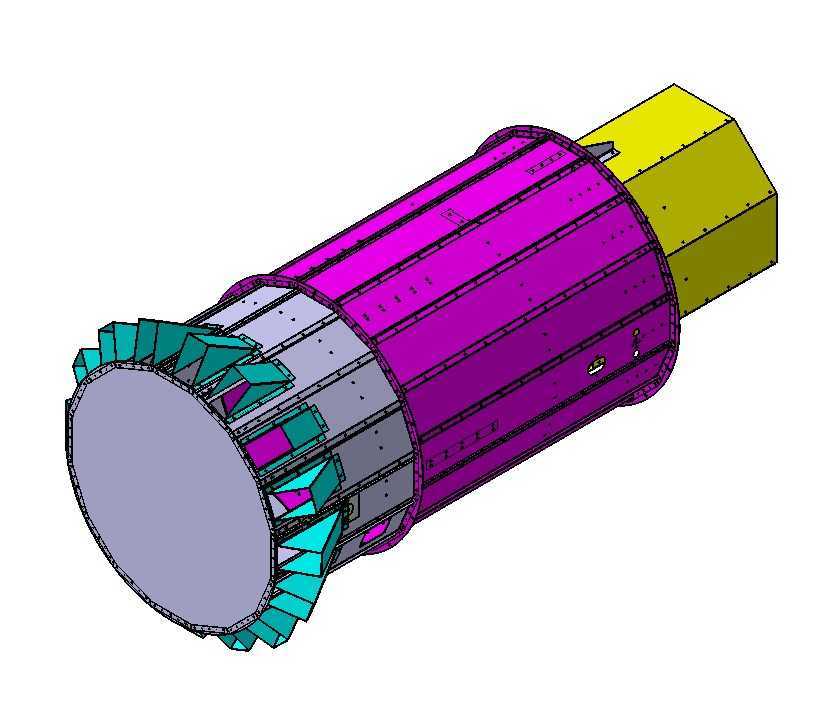

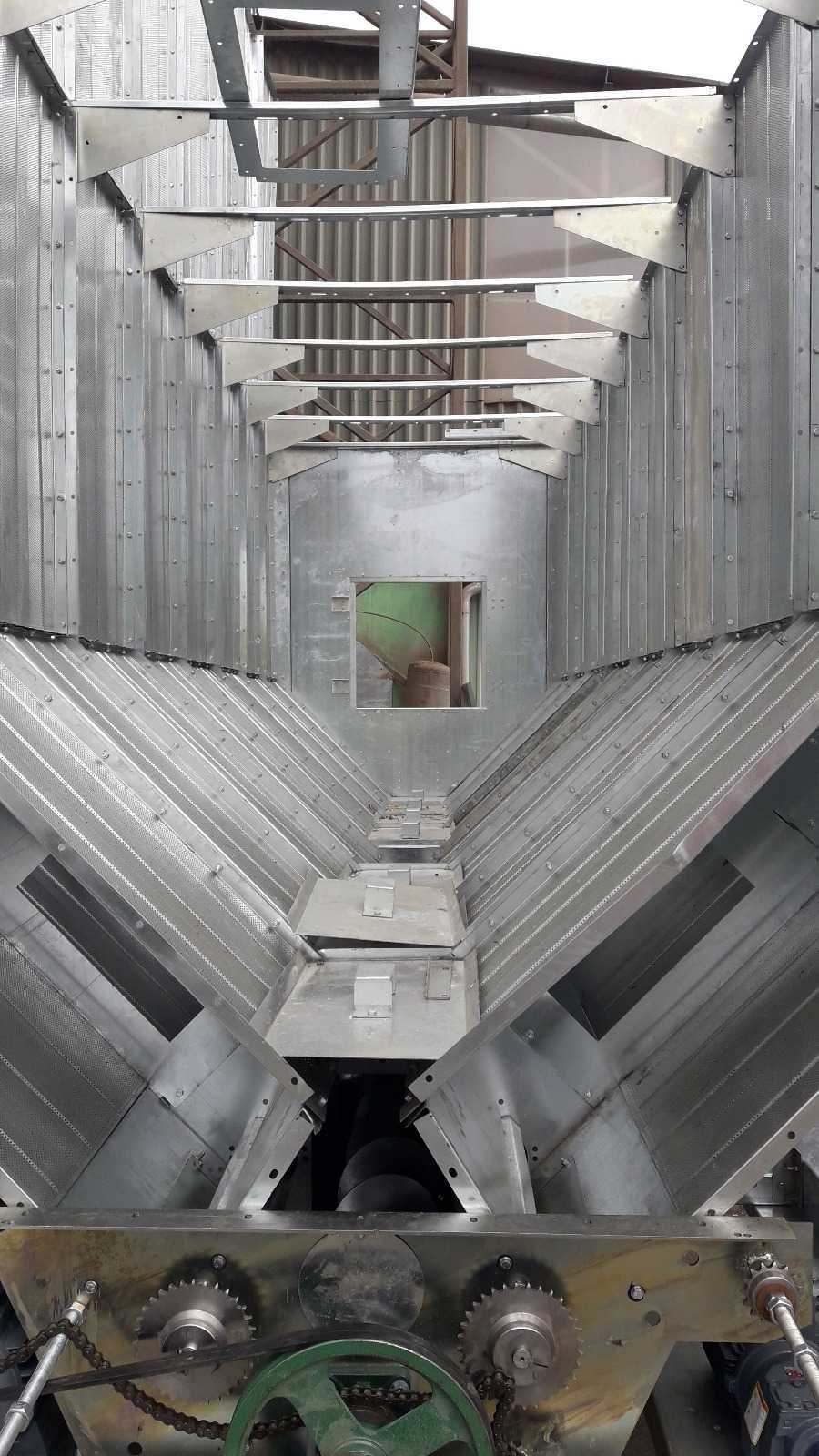

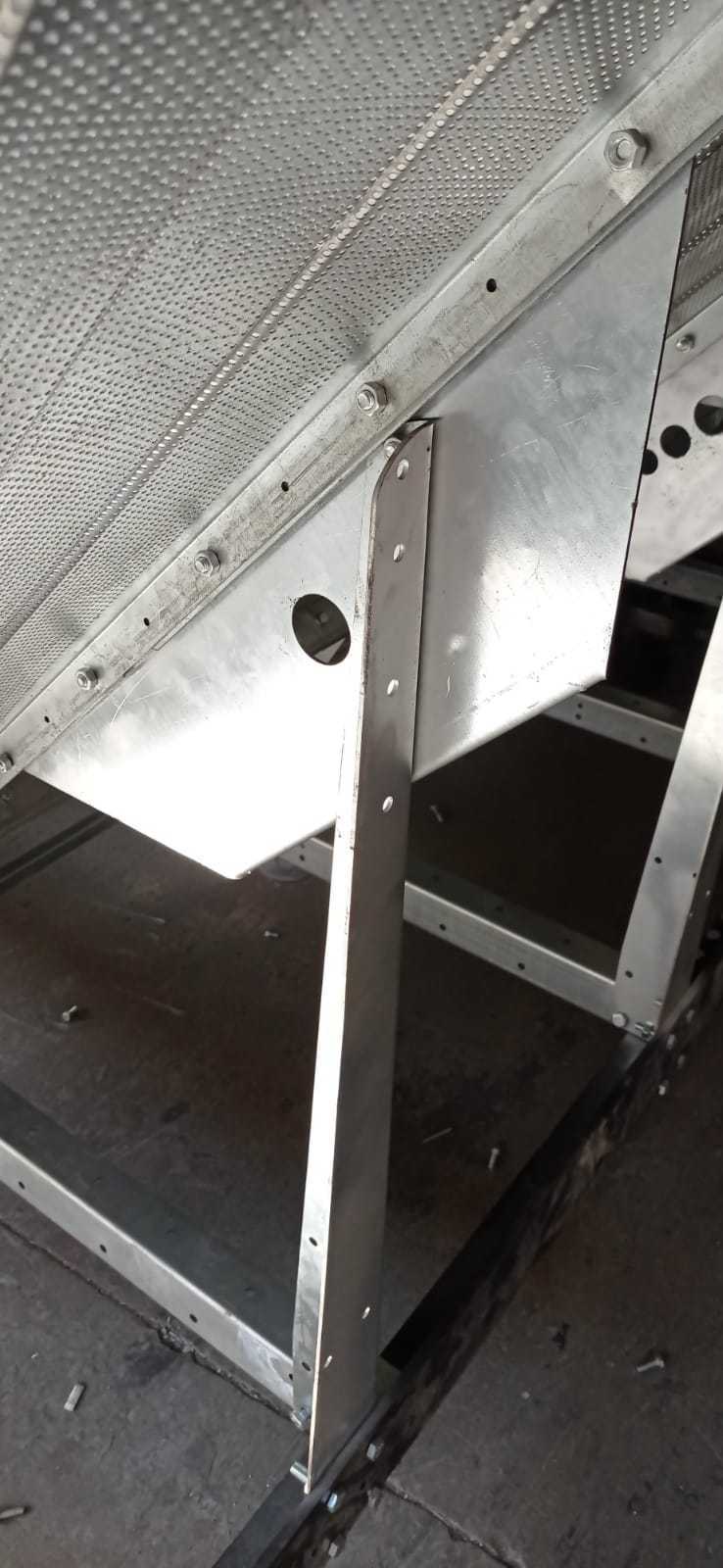

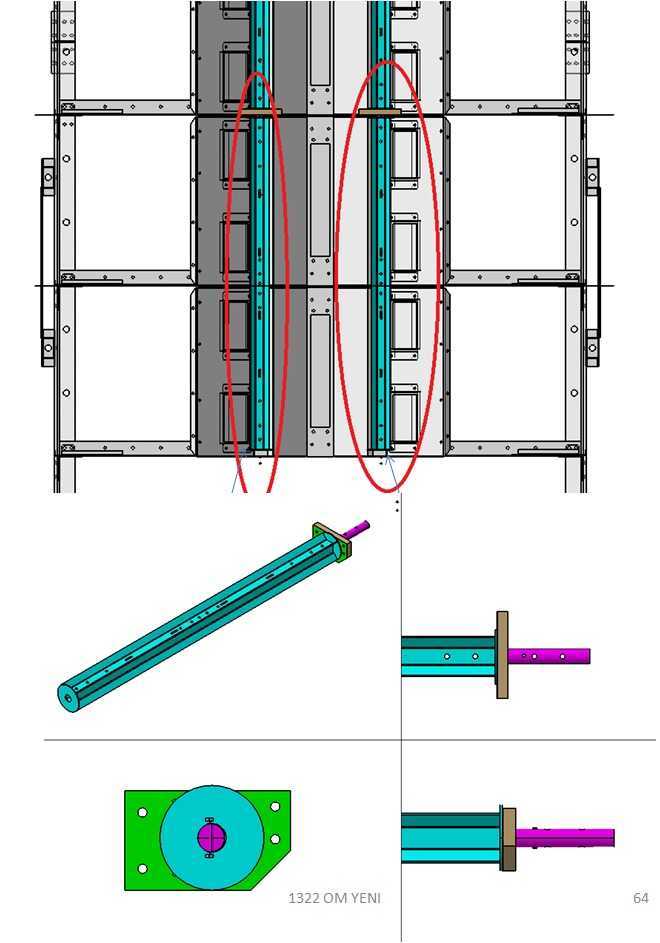

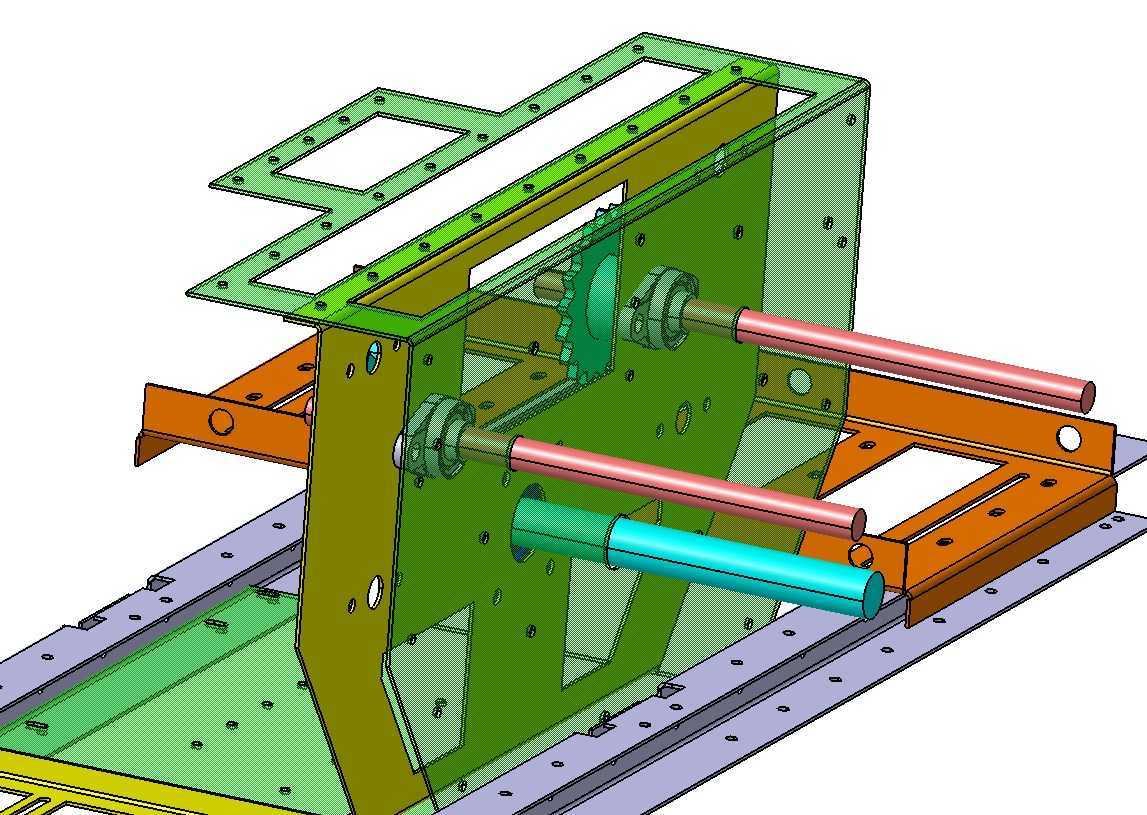

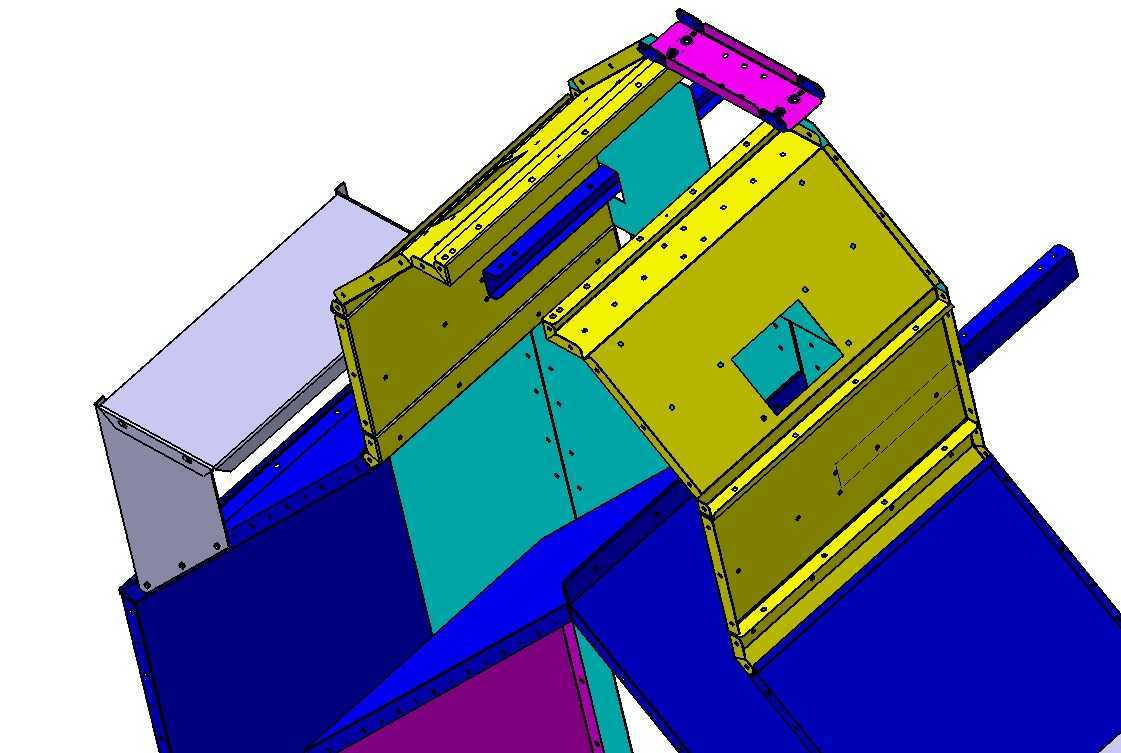

　　在功能特性的结构实现上，设备采用分层式塔体结构，内部设置交错布置的角状盒通风道，热风从进风段进入塔体后，可穿过角状盒的通风缝隙均匀穿透料层，避免出现局部通风死角导致的烘干不均问题；料层段设置多个缓苏段，谷物在经过一段高温烘干后进入缓苏区，让颗粒内部的水分逐步向外扩散，减少表层过度干燥、内部水分无法析出的情况，同时降低烘干过程的能耗。设备的排料机构采用变频控制的叶轮式排料装置，可根据谷物初始水分、目标水分值调整排料速度，匹配不同的降水幅度需求，排料过程中可减少谷物颗粒的机械破损，保证成品粮的完整率。

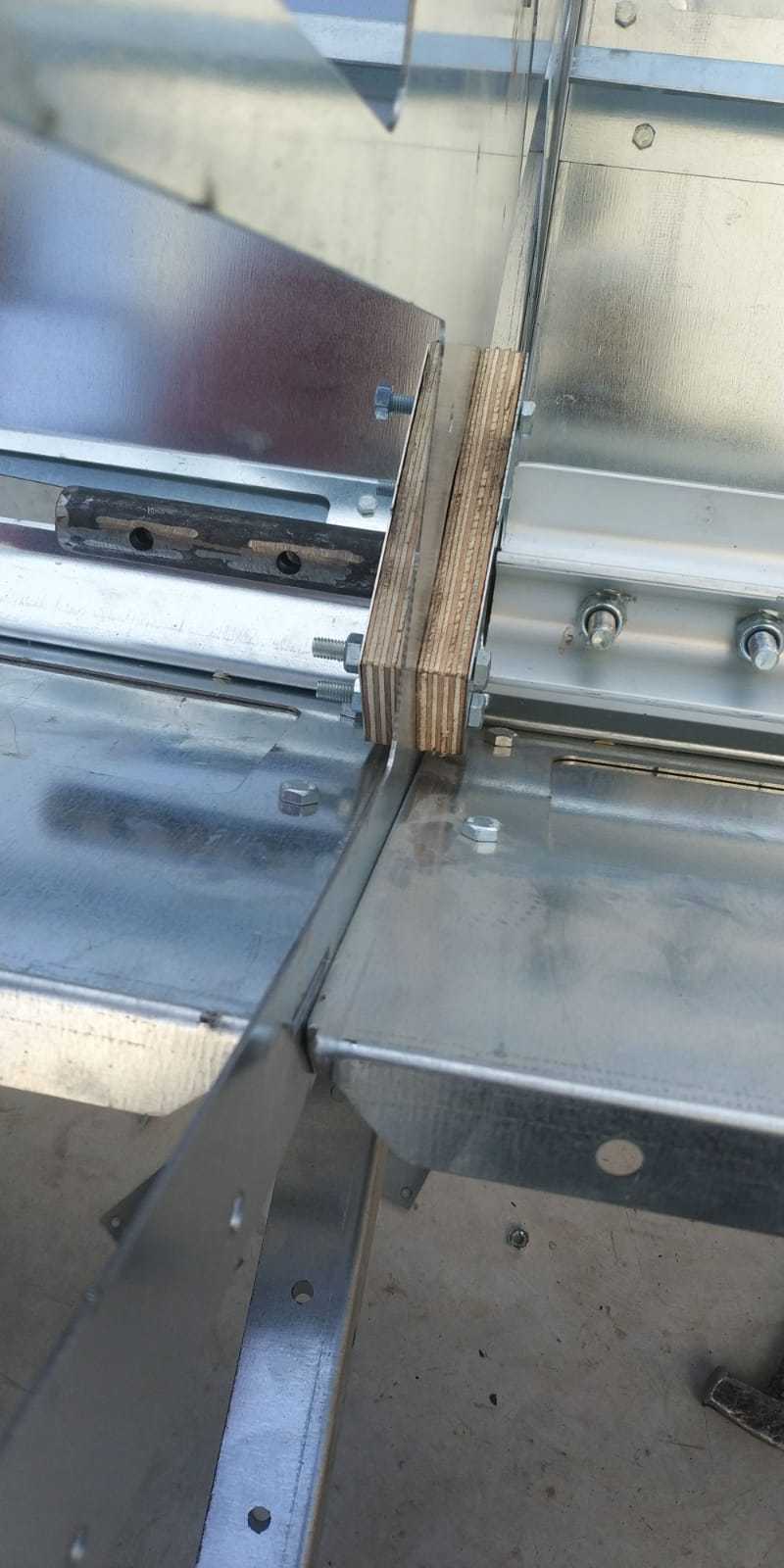

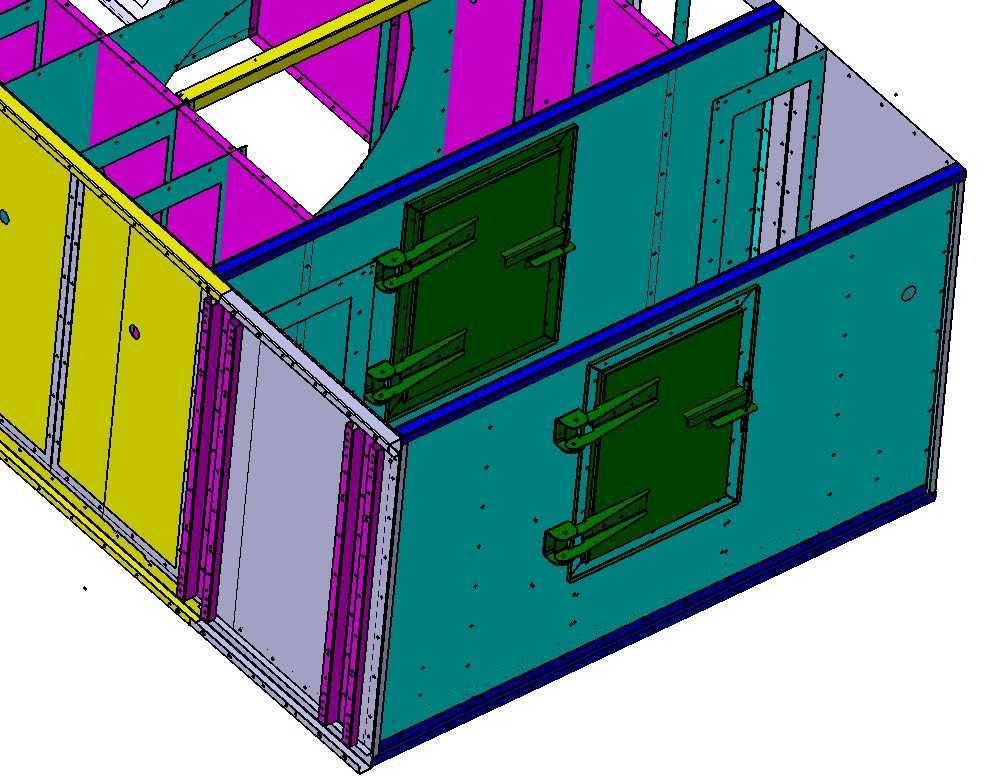

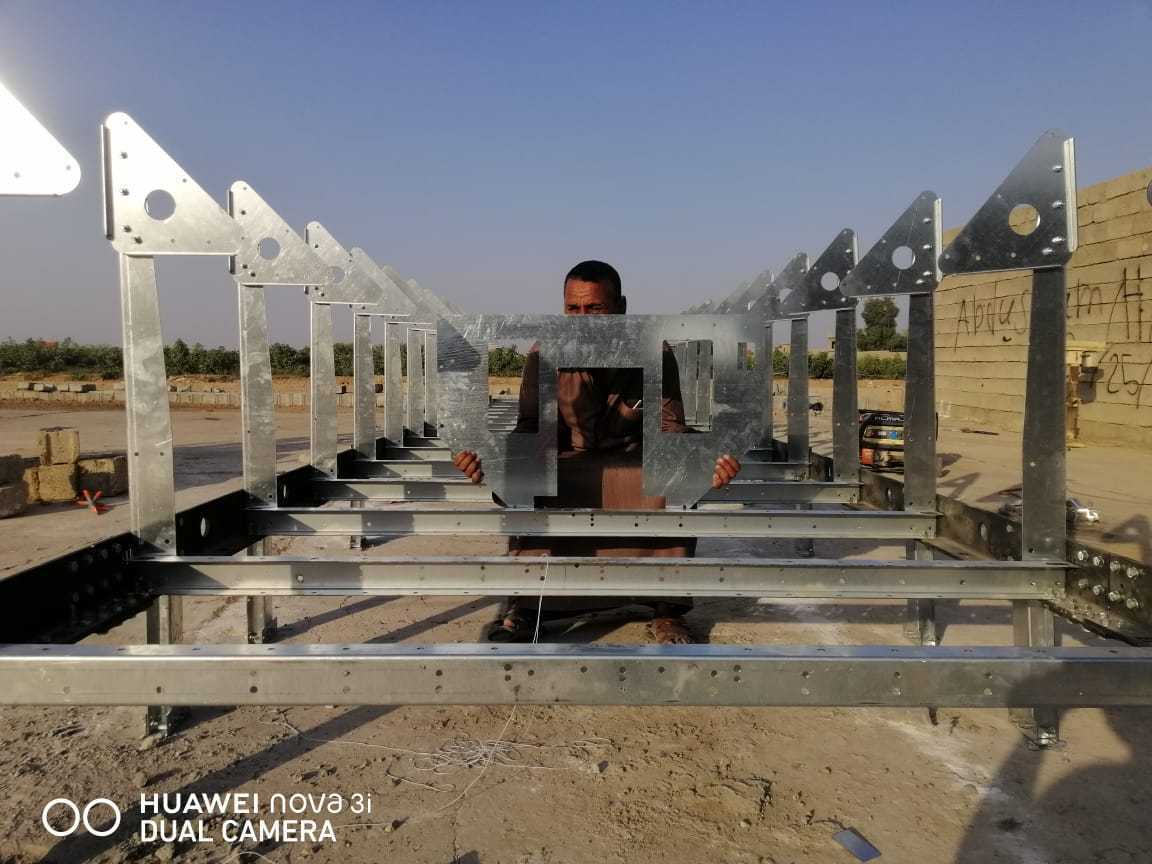

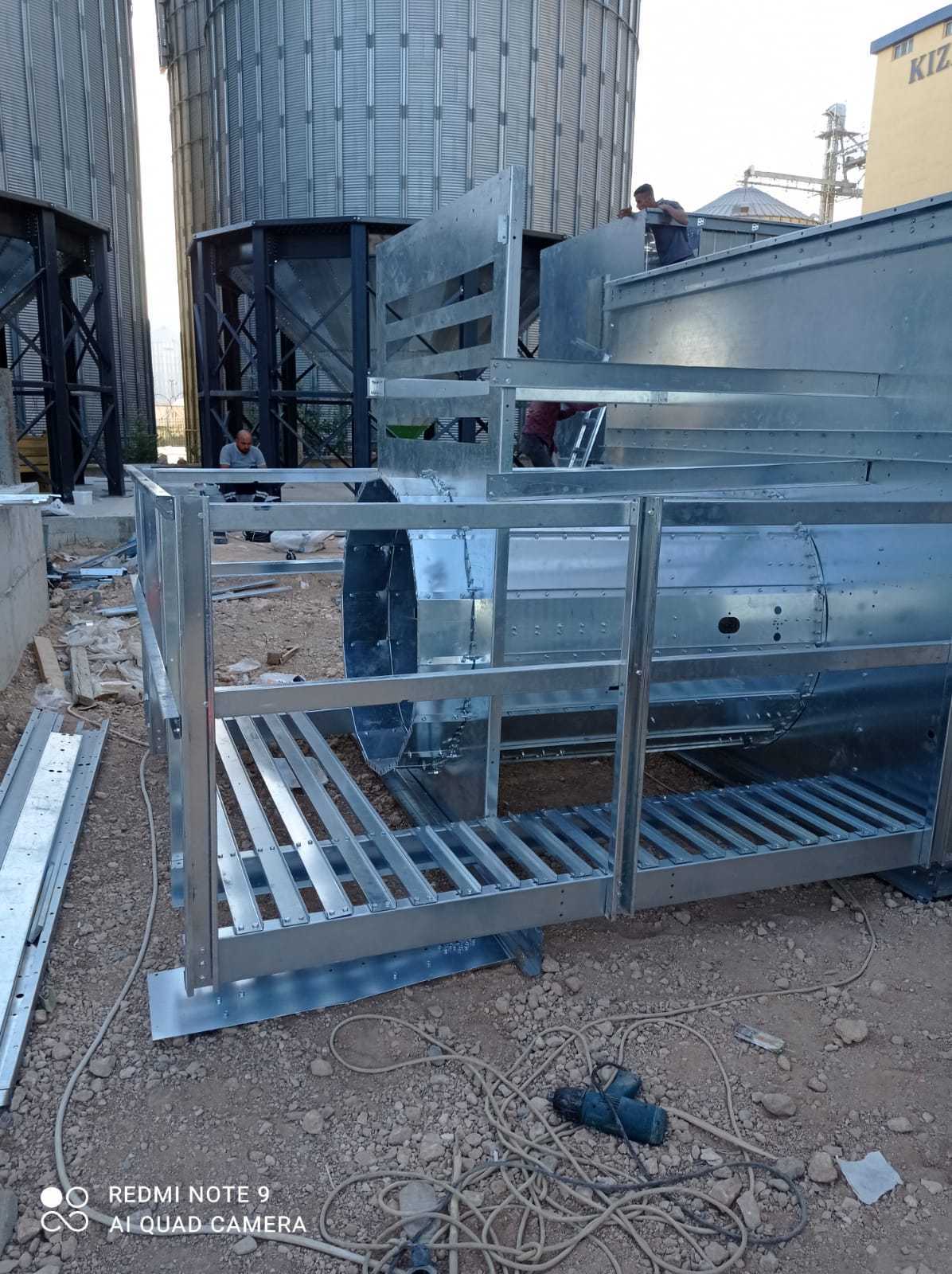

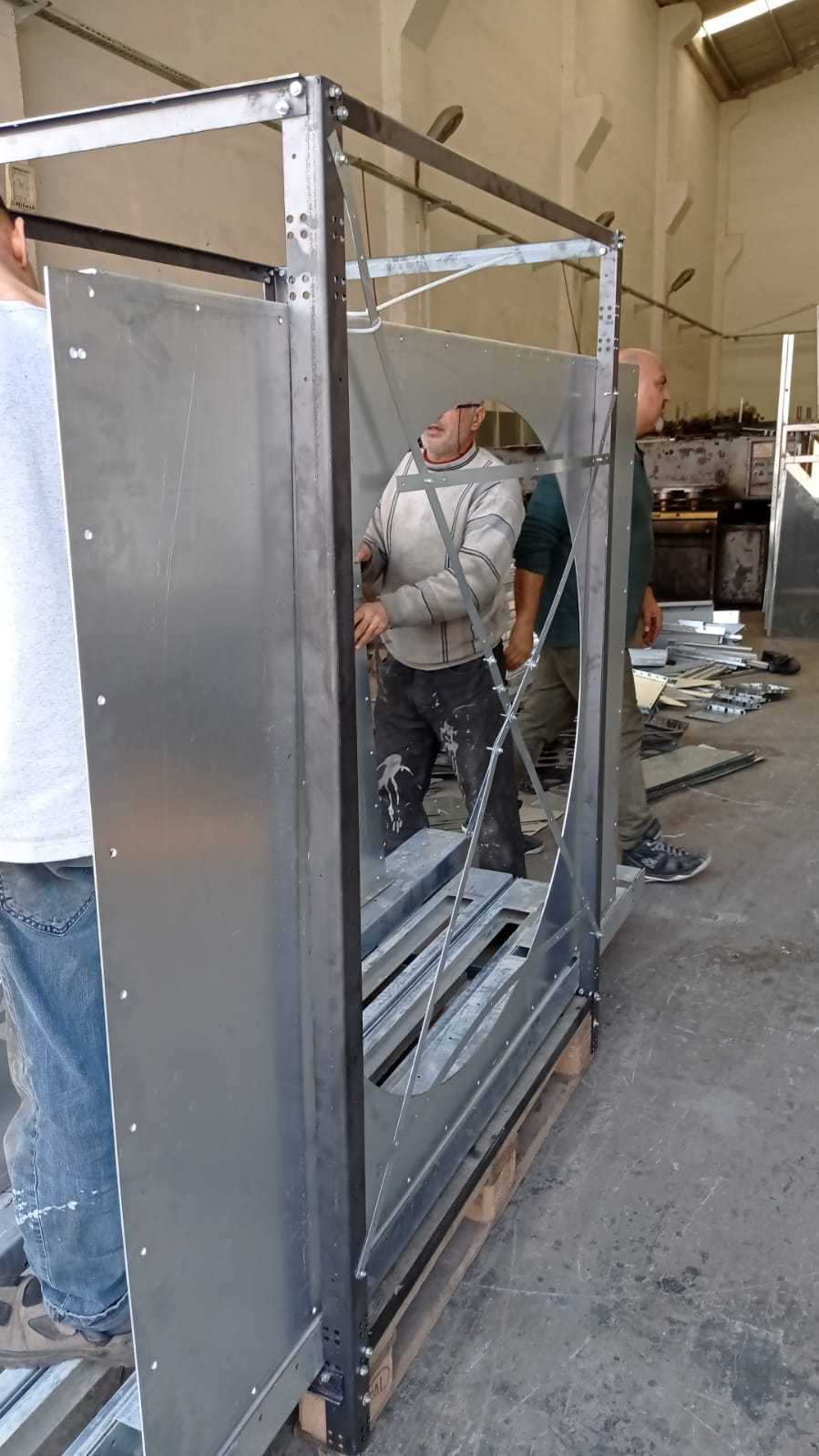

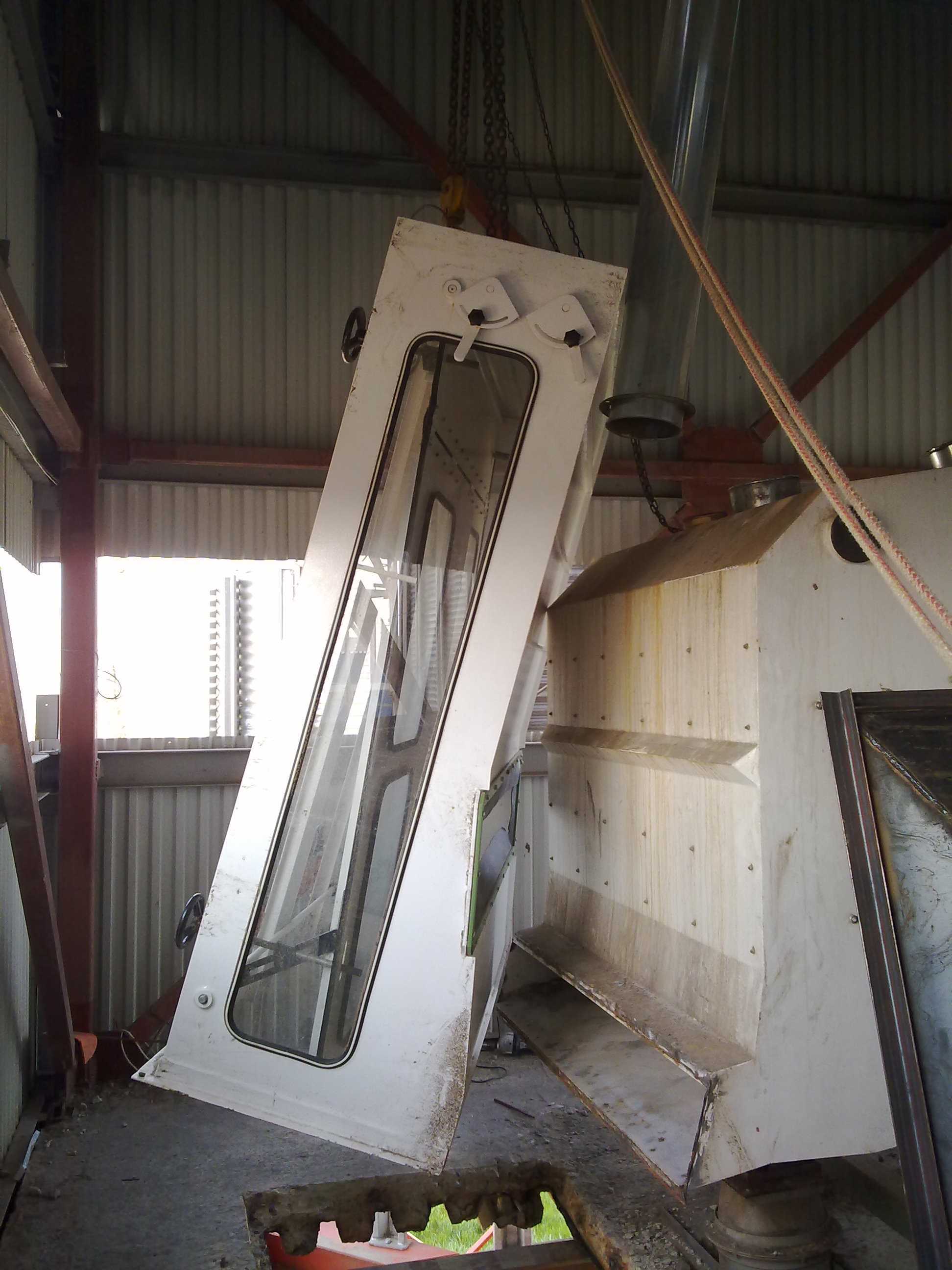

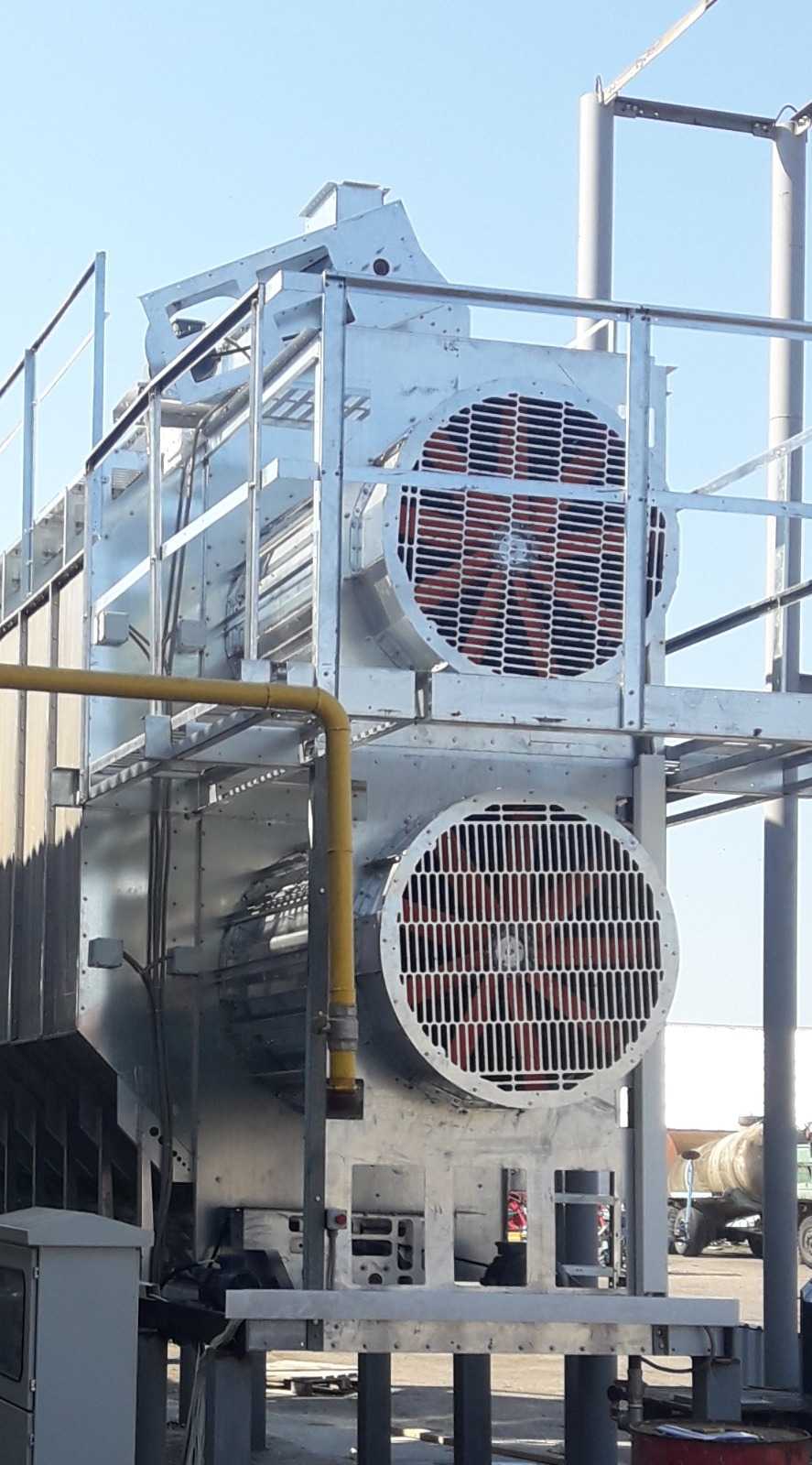

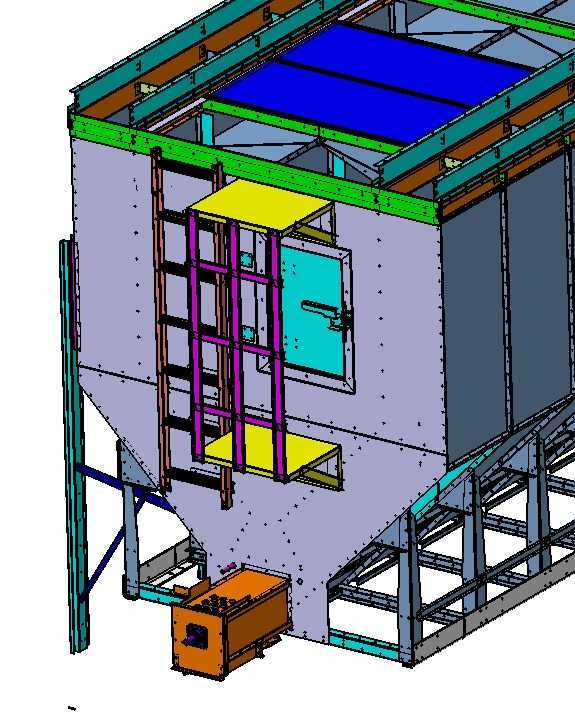

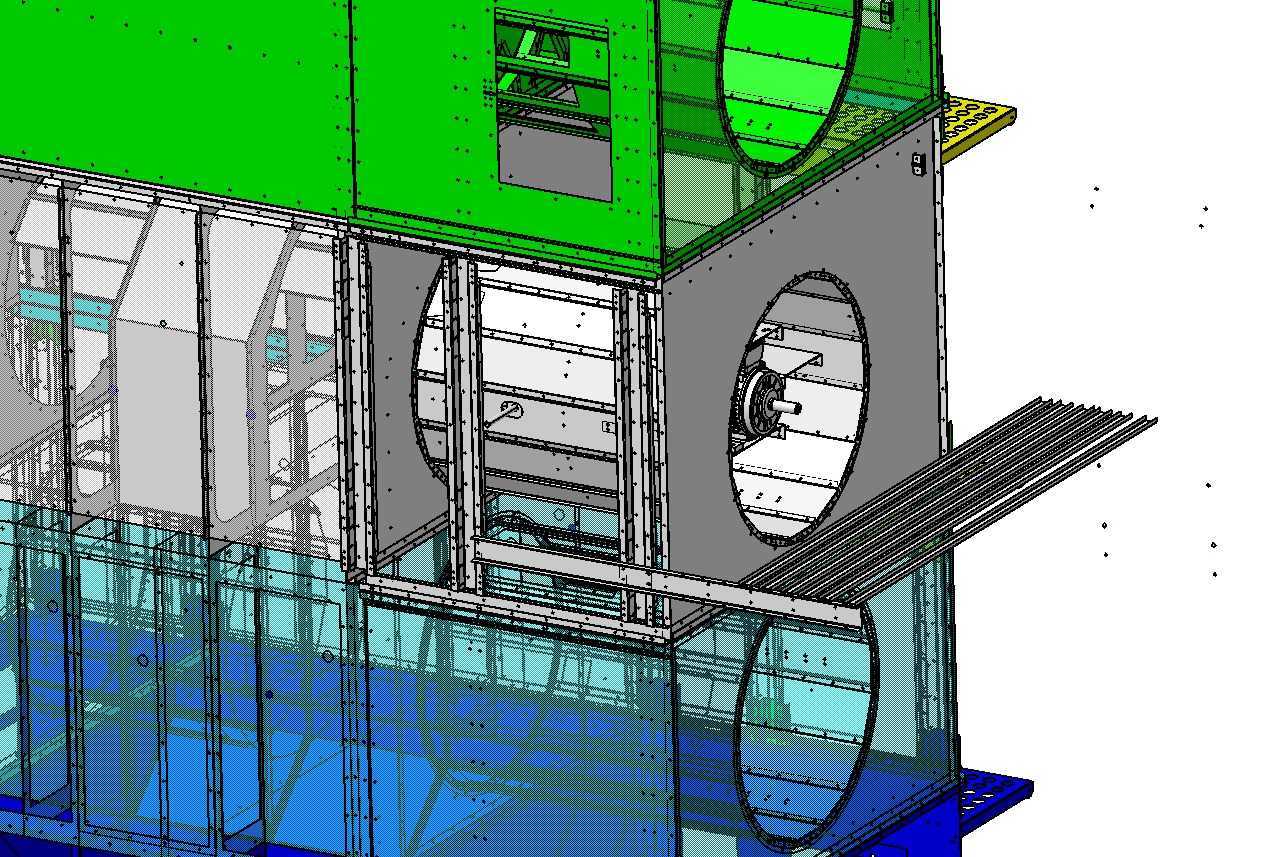

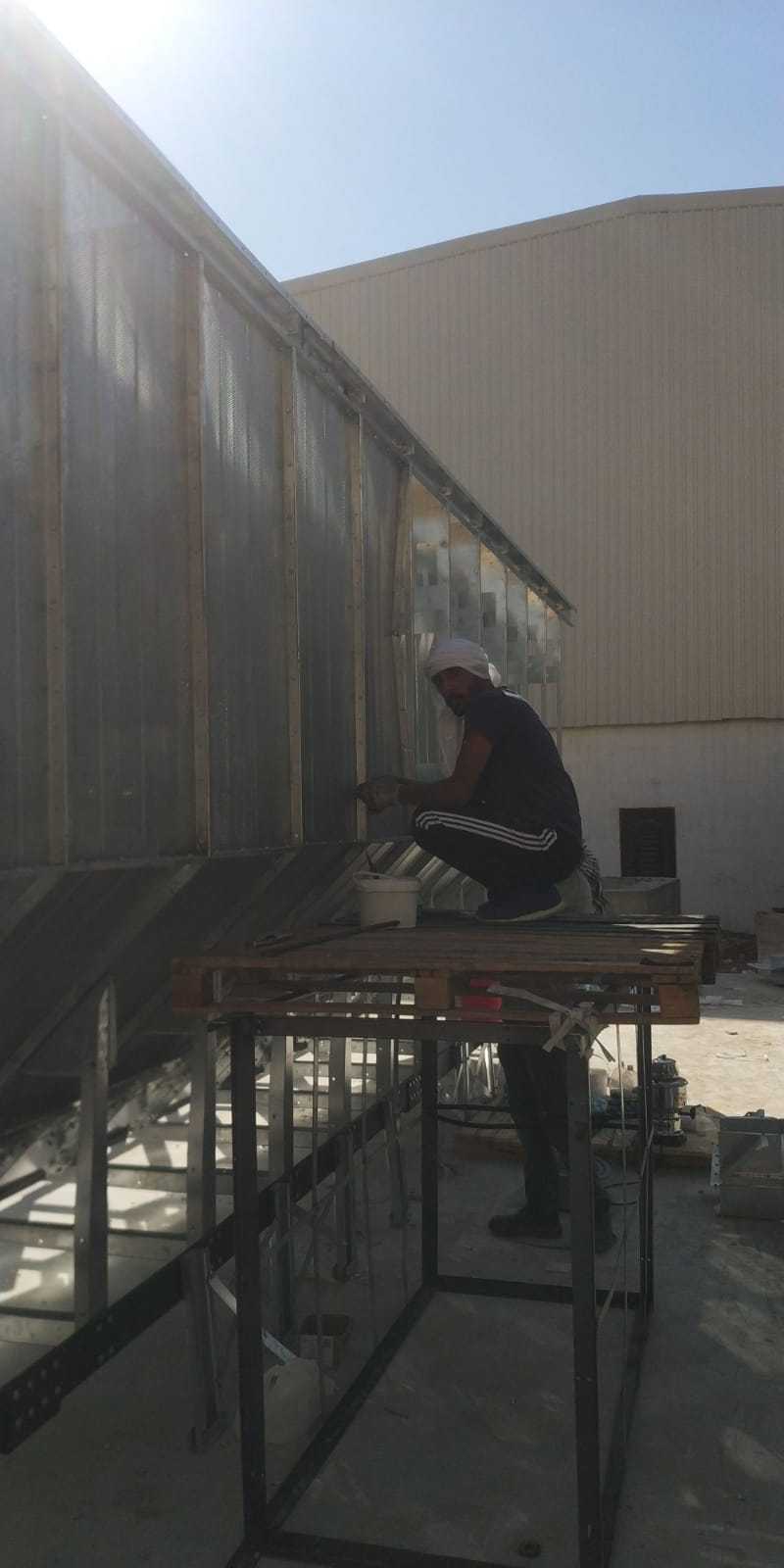

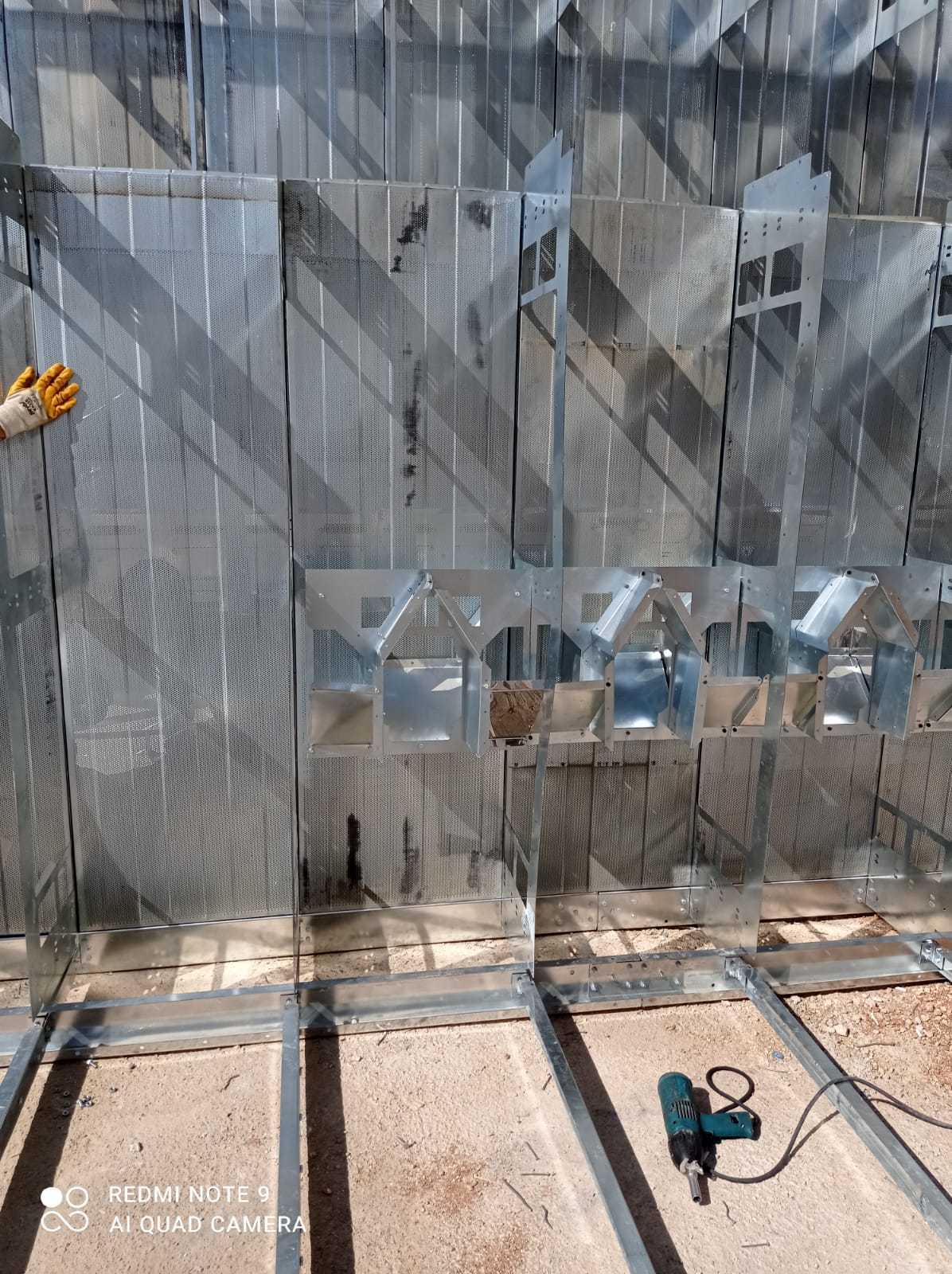

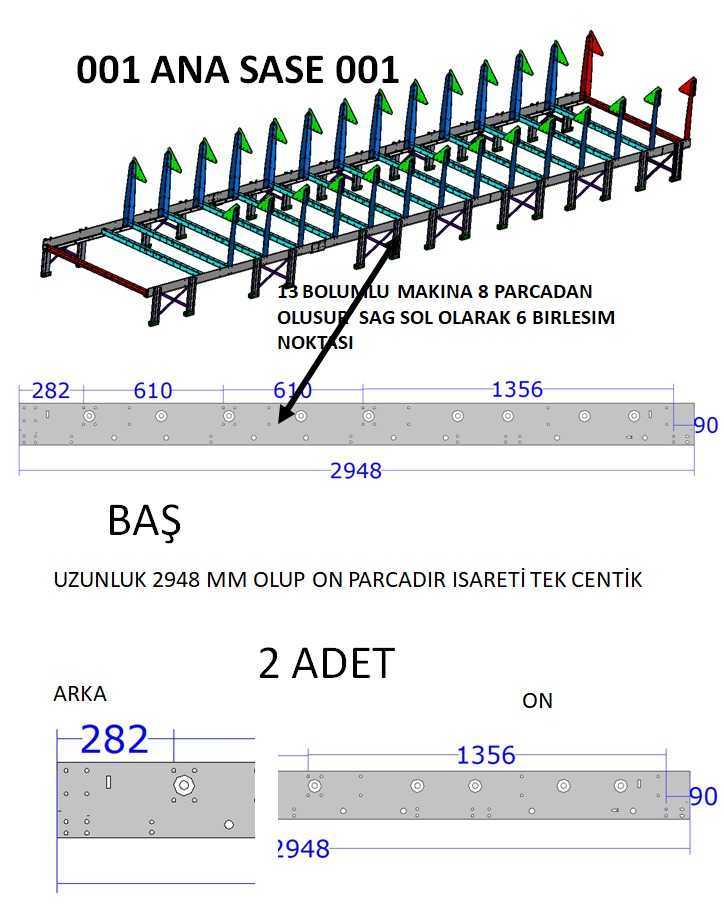

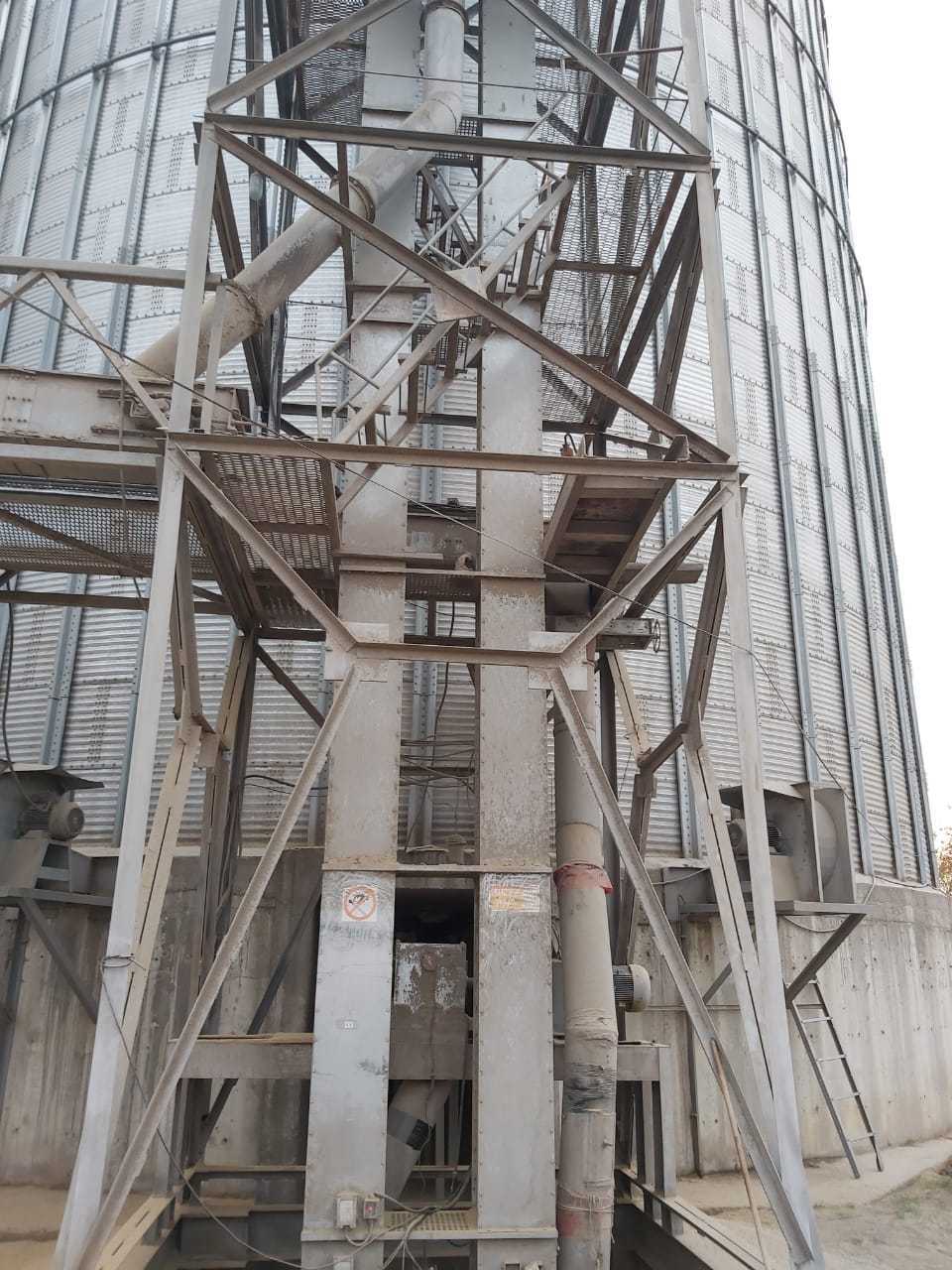

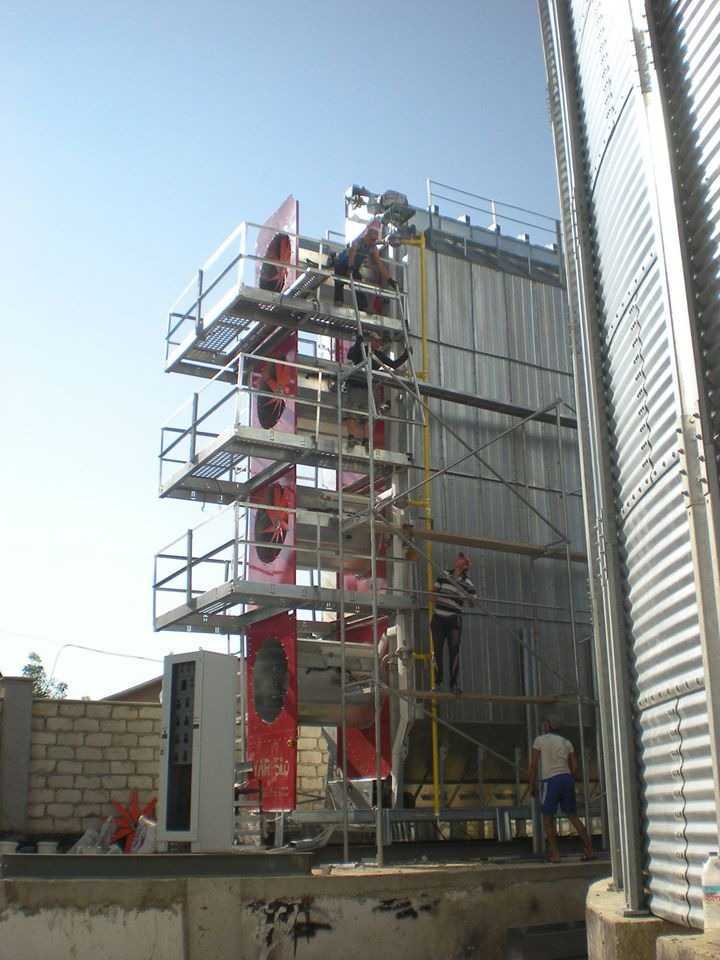

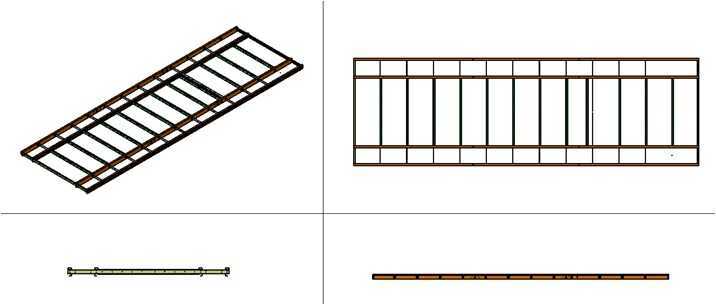

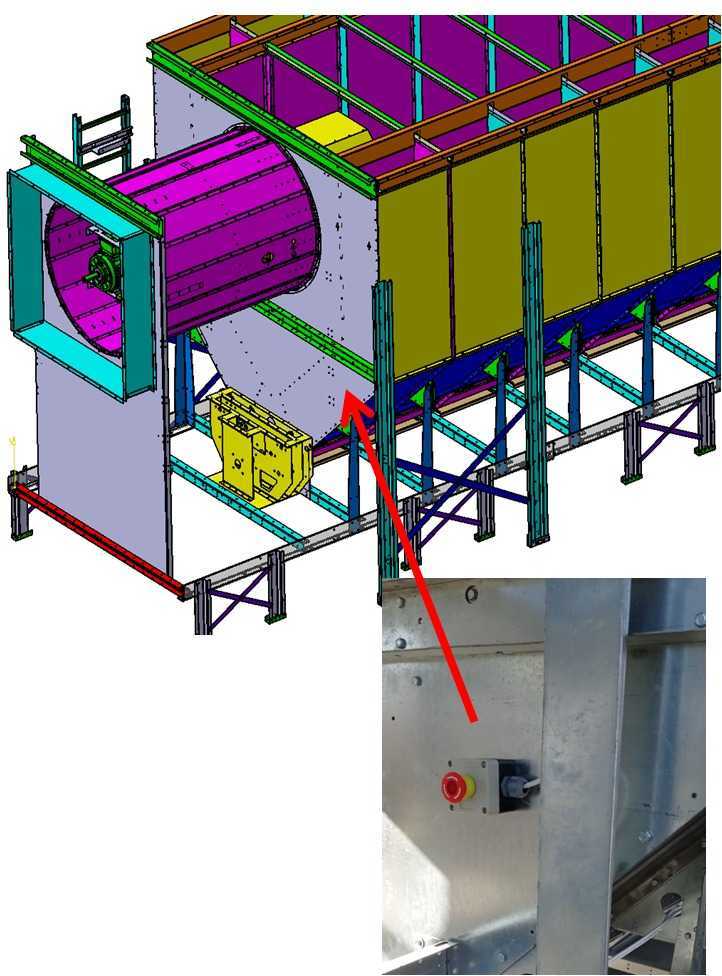

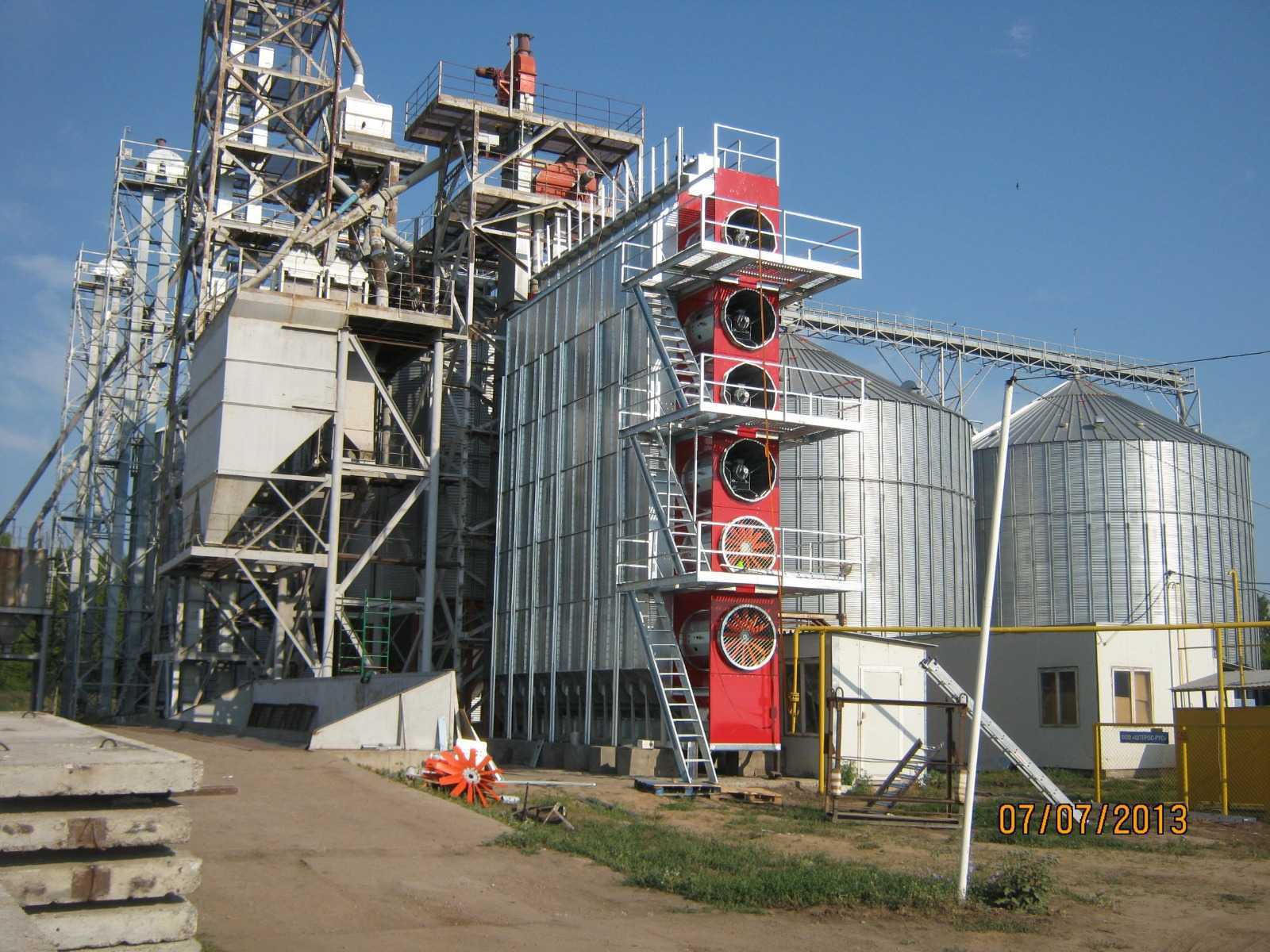

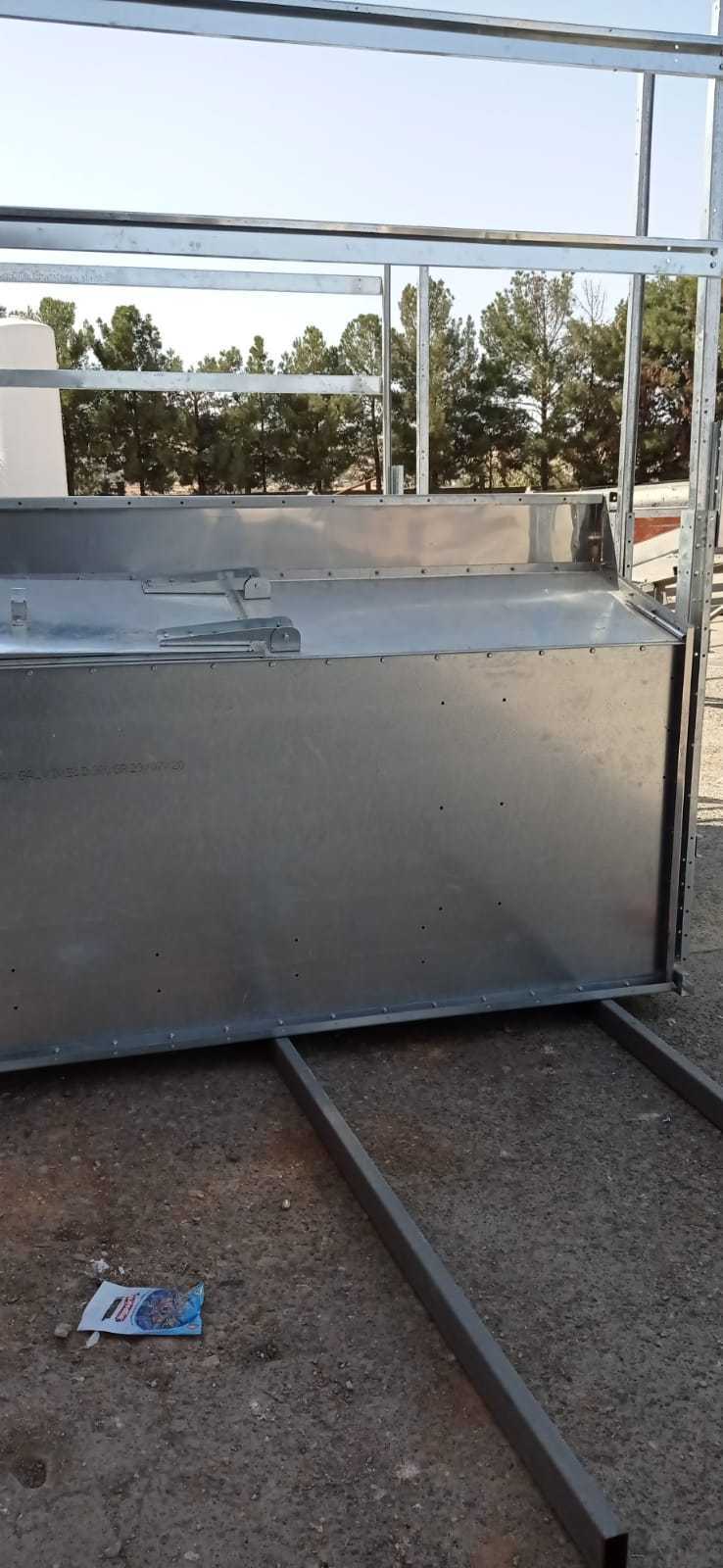

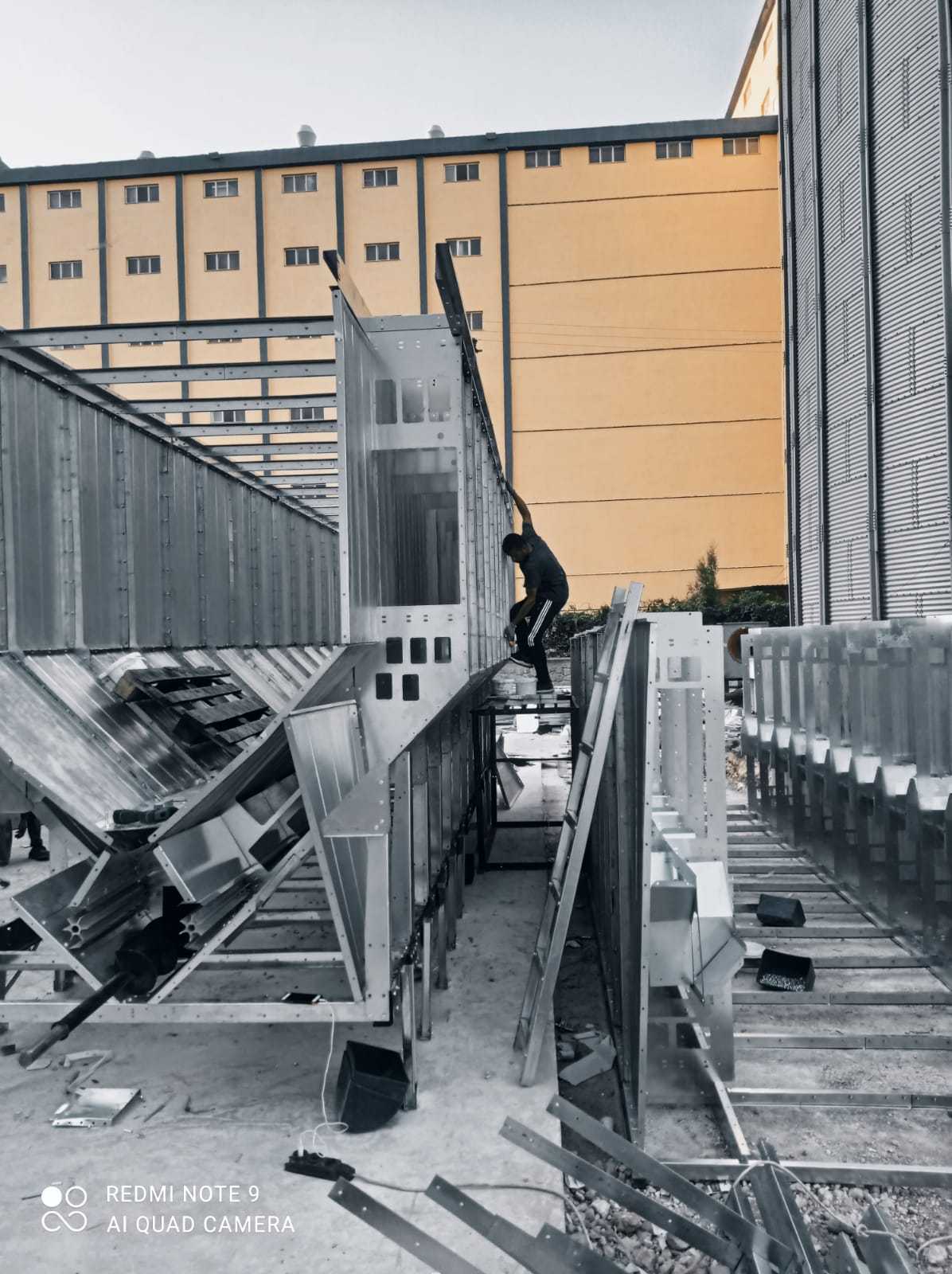

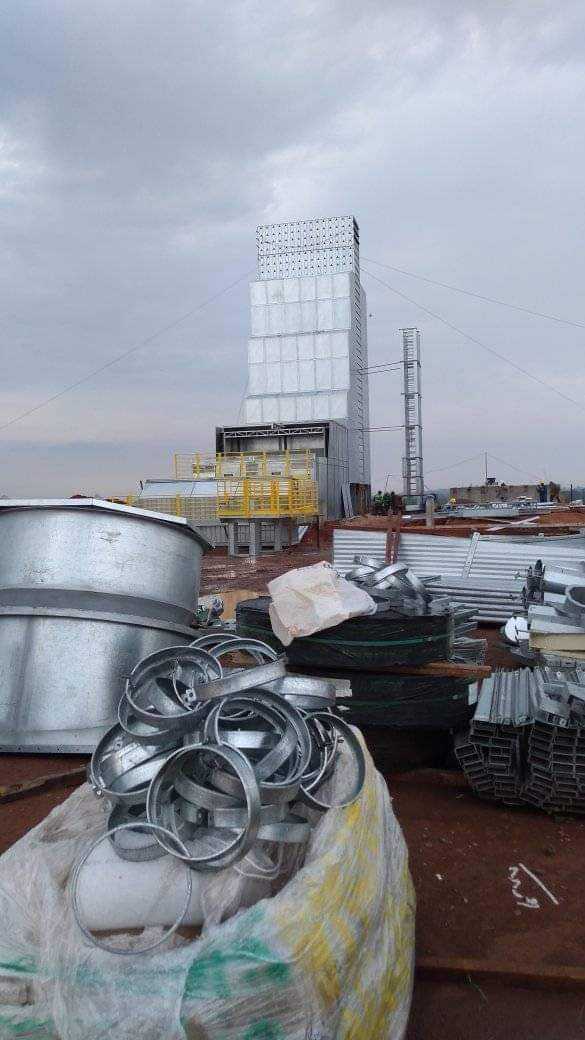

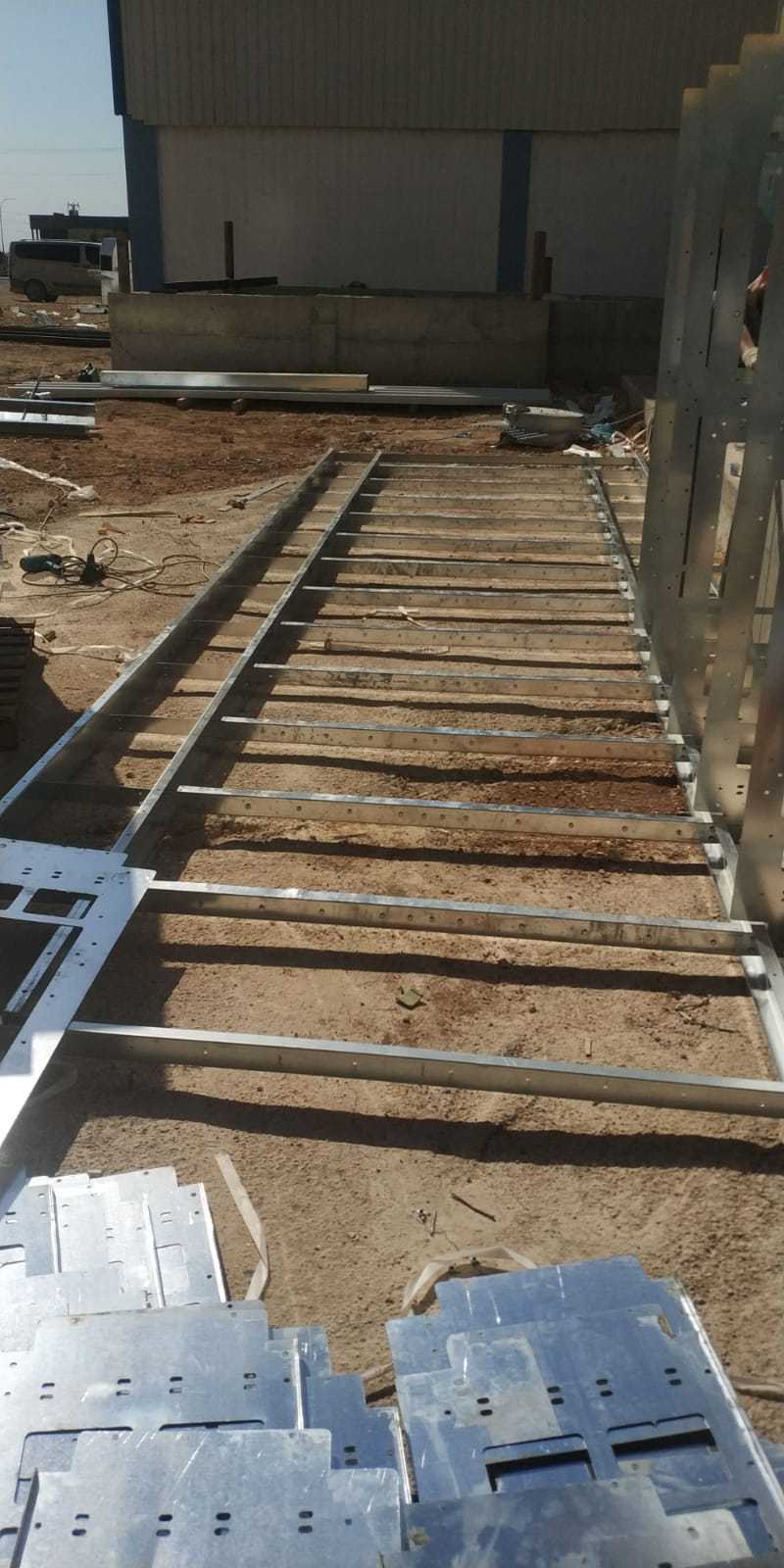

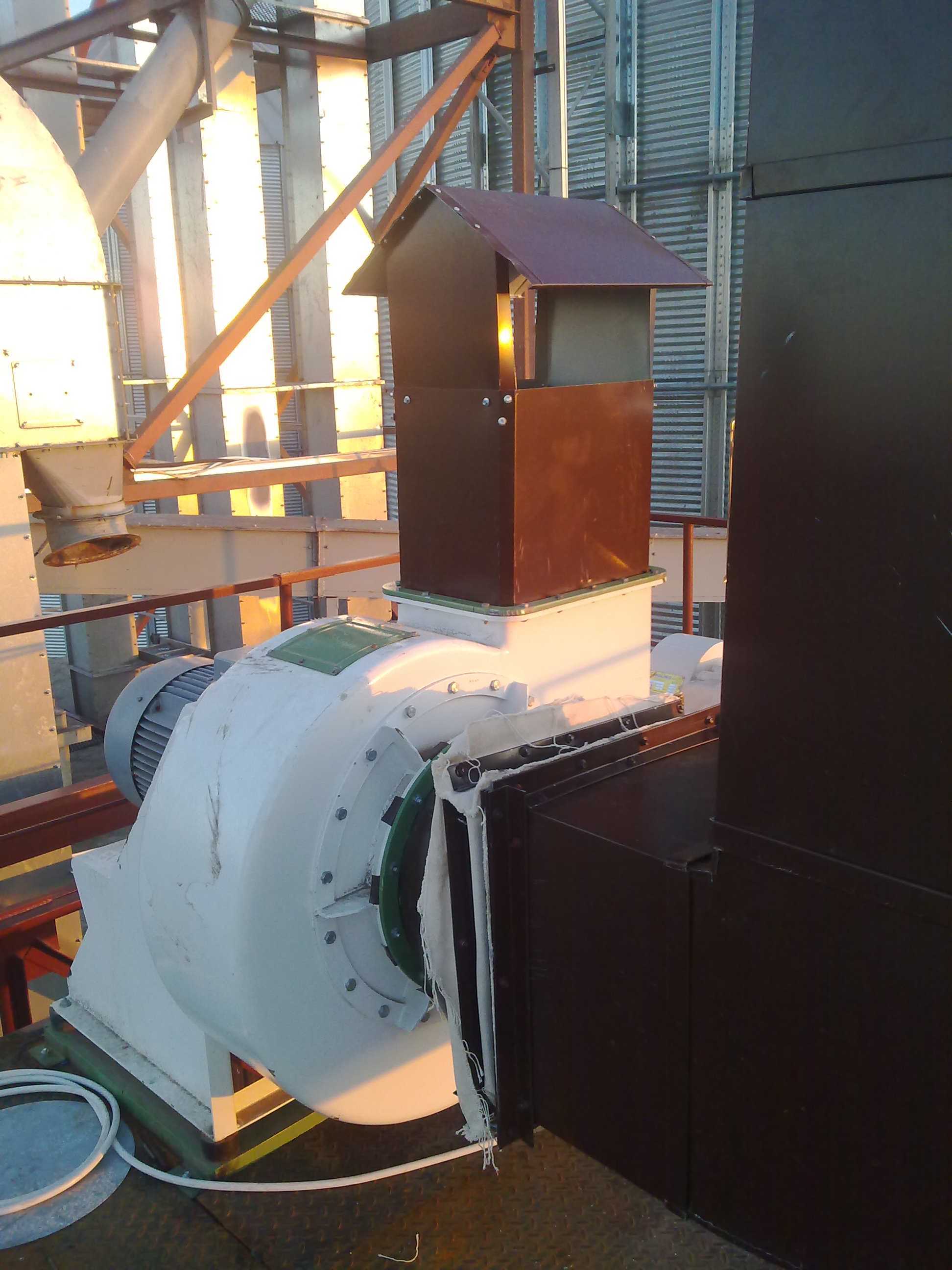

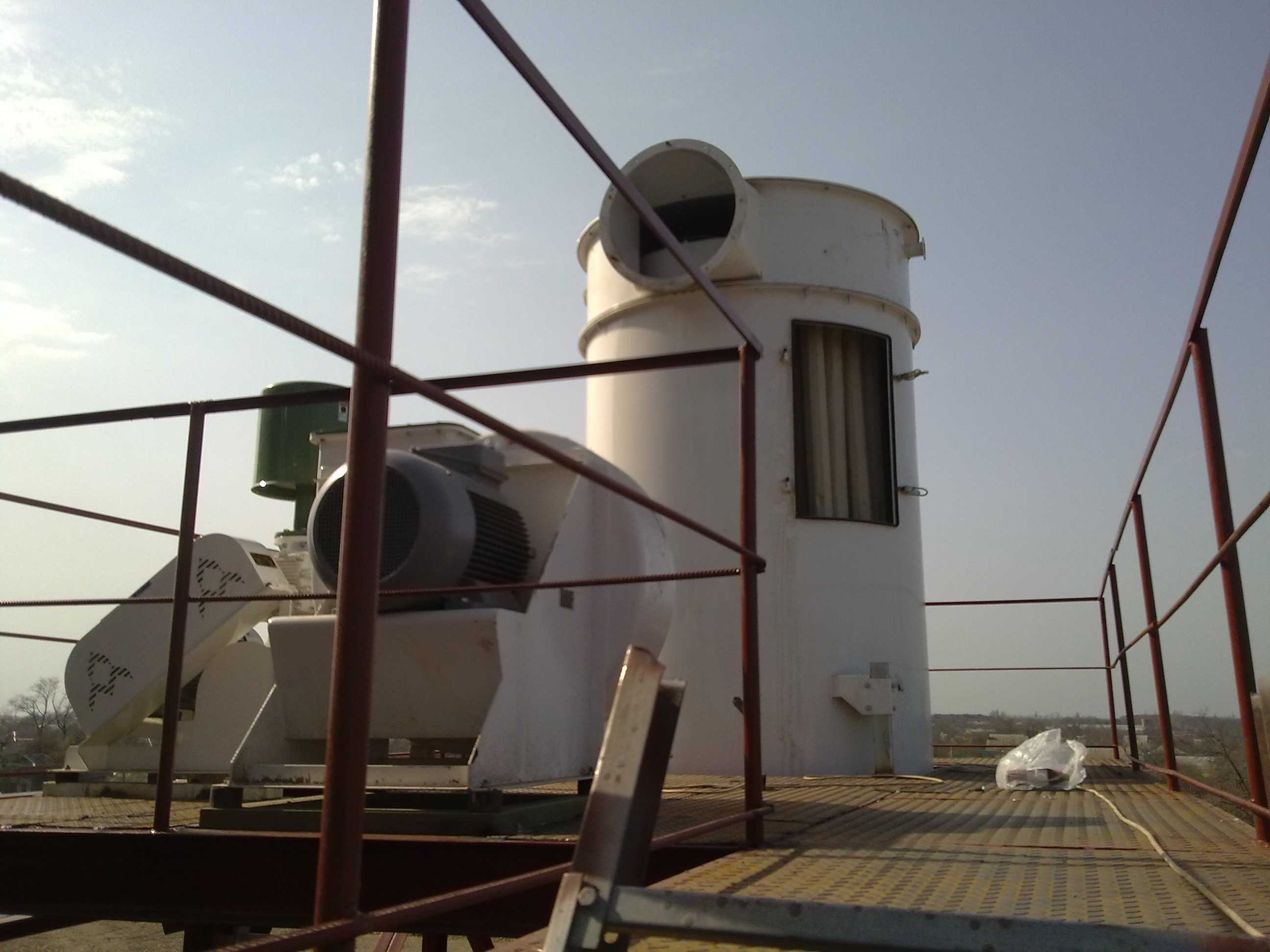

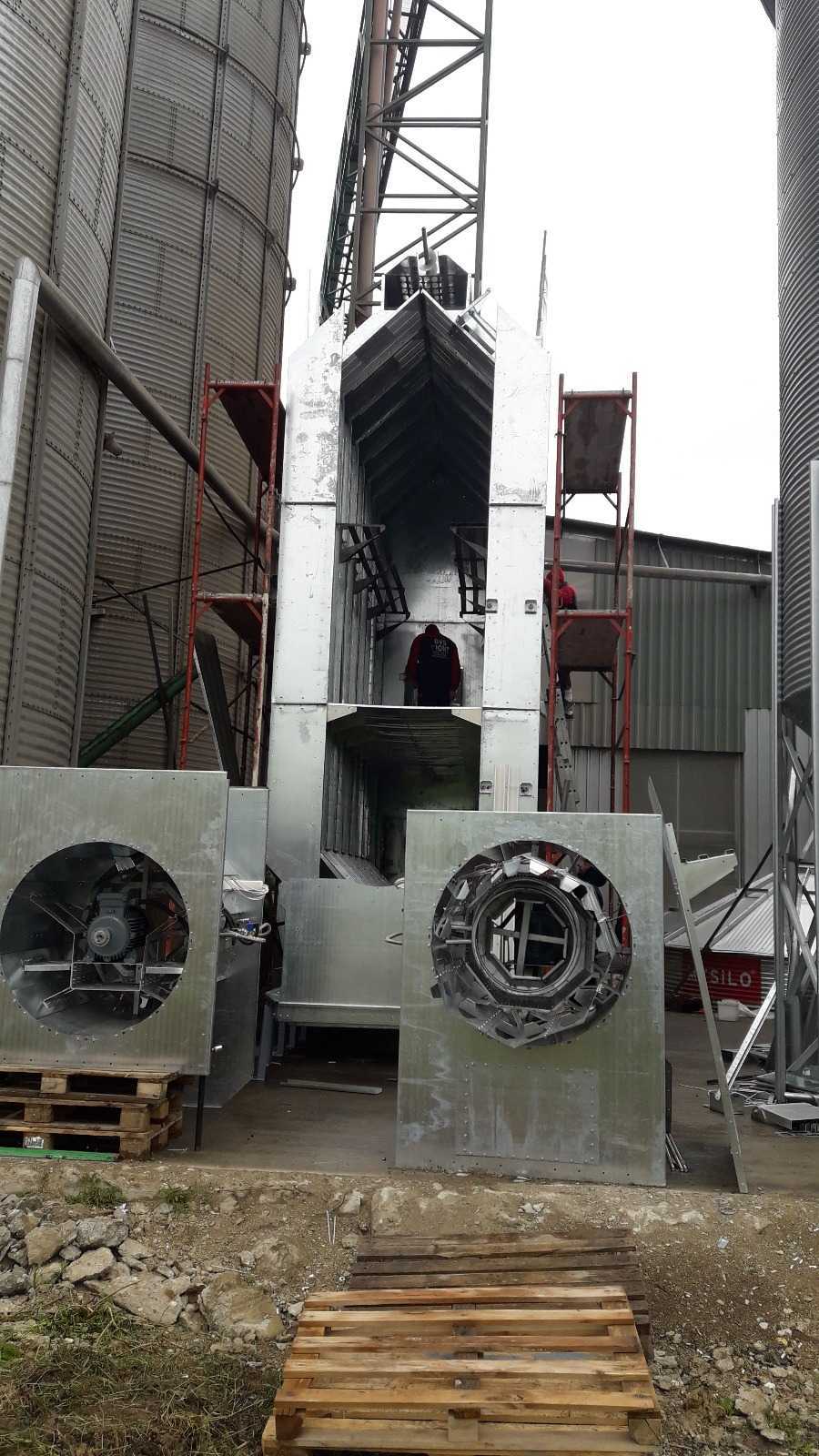

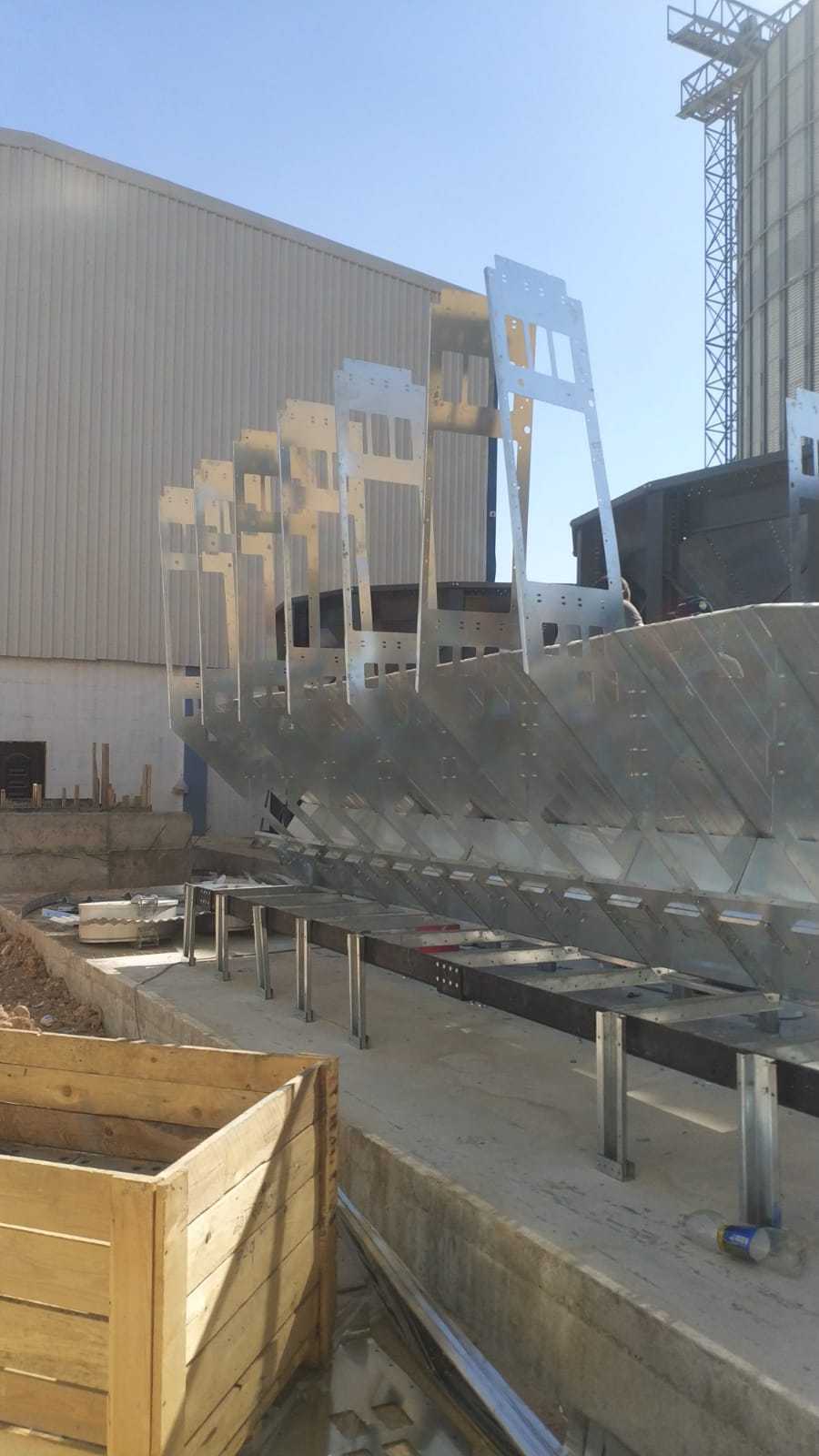

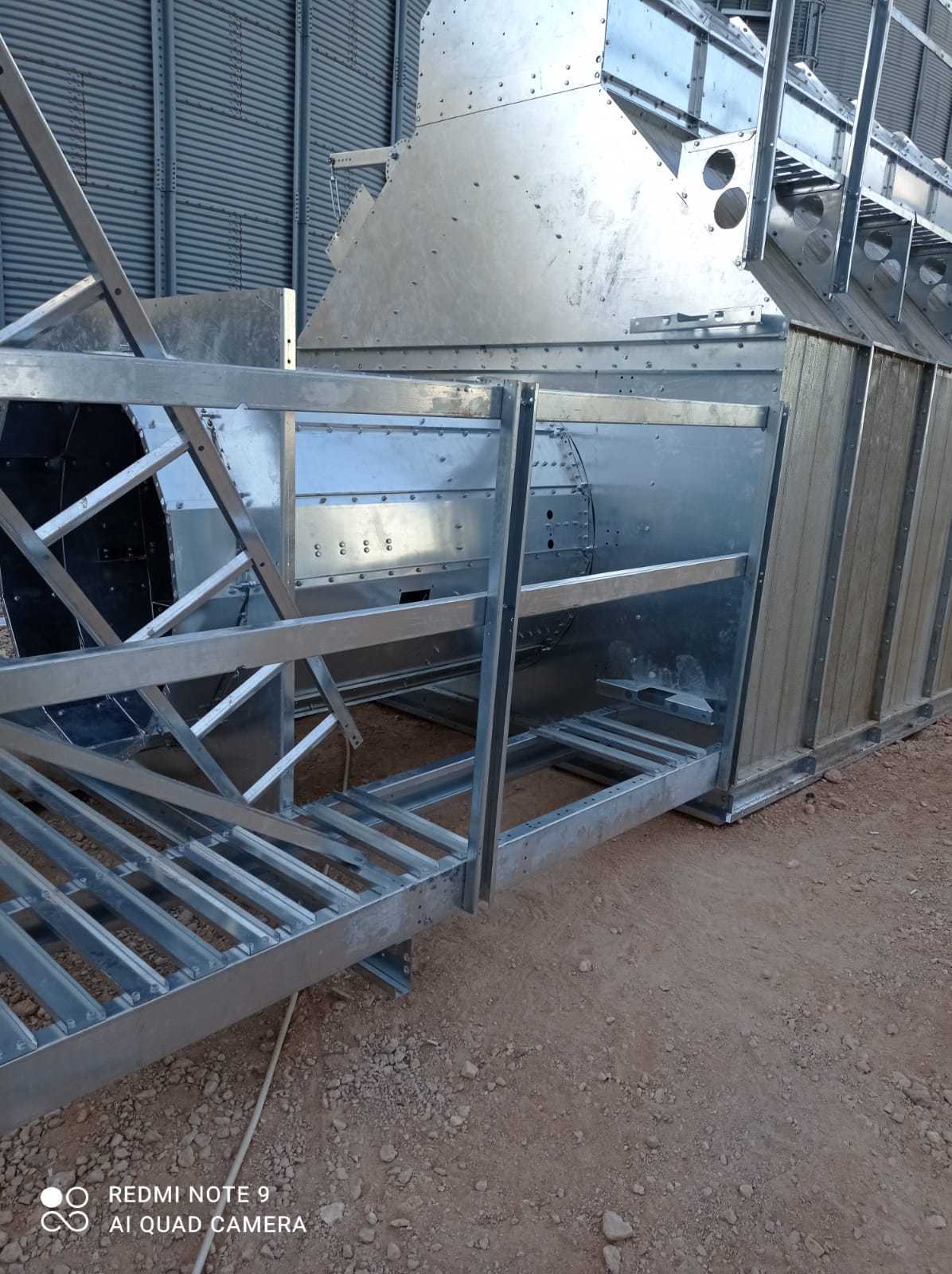

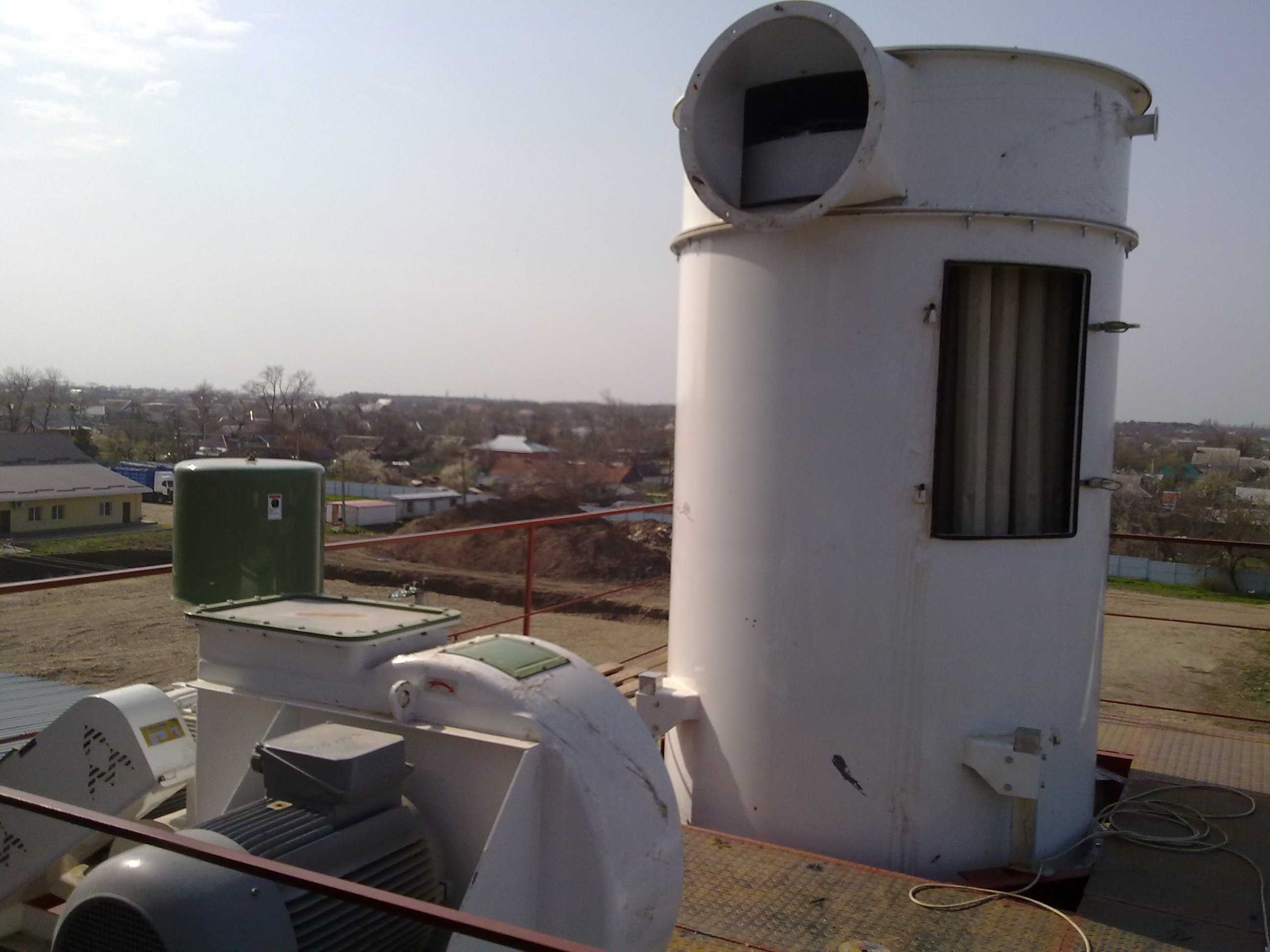

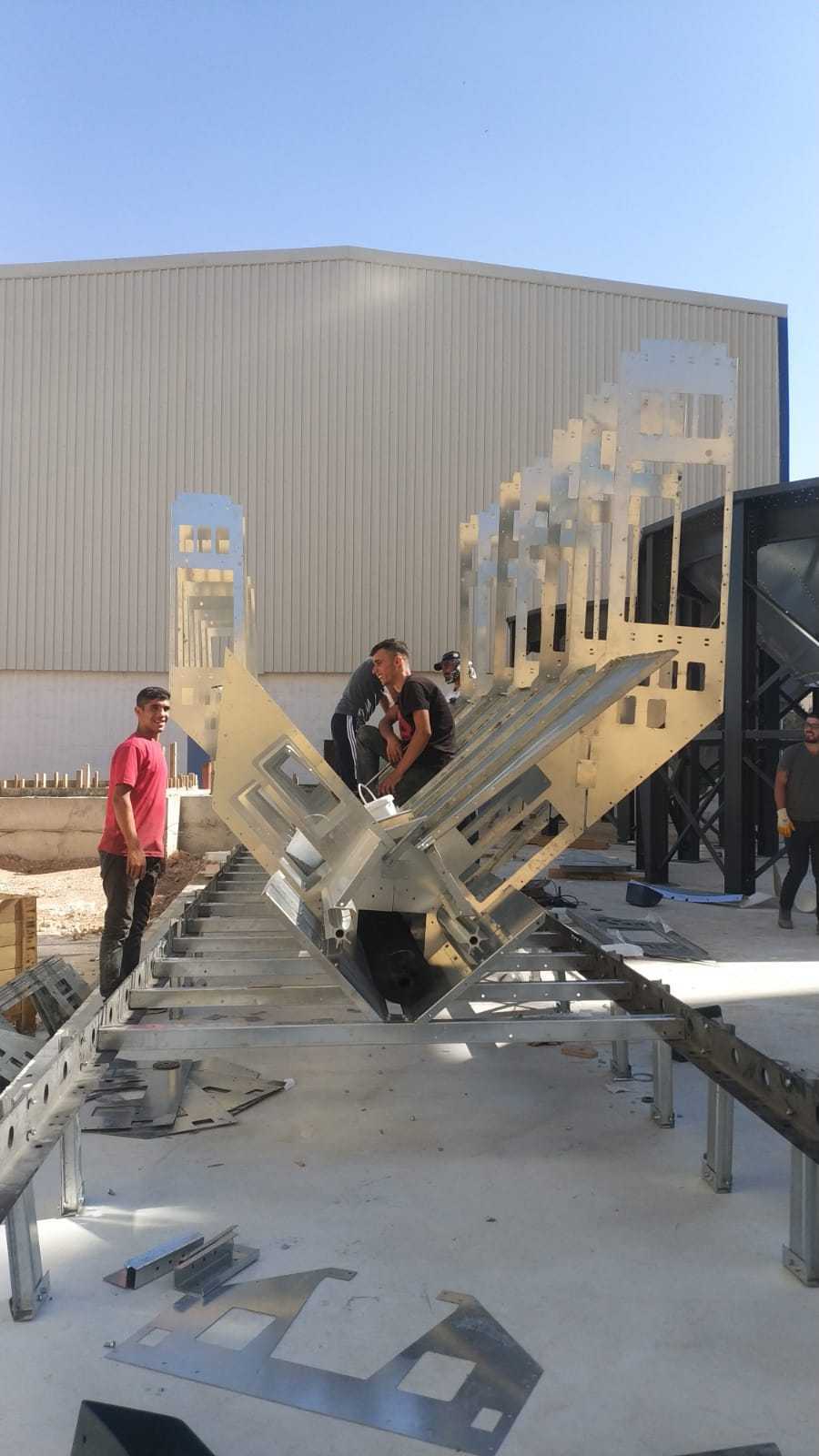

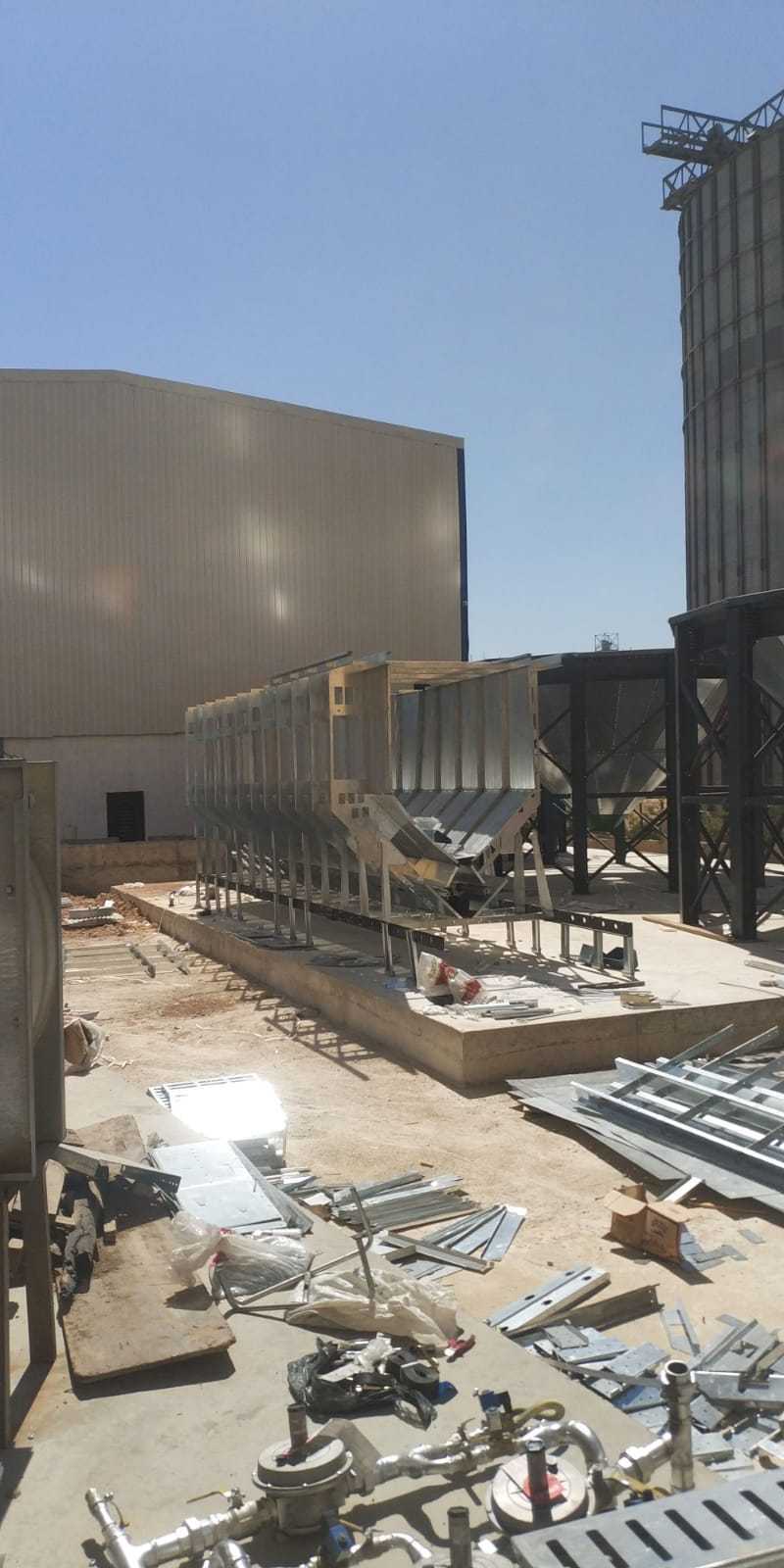

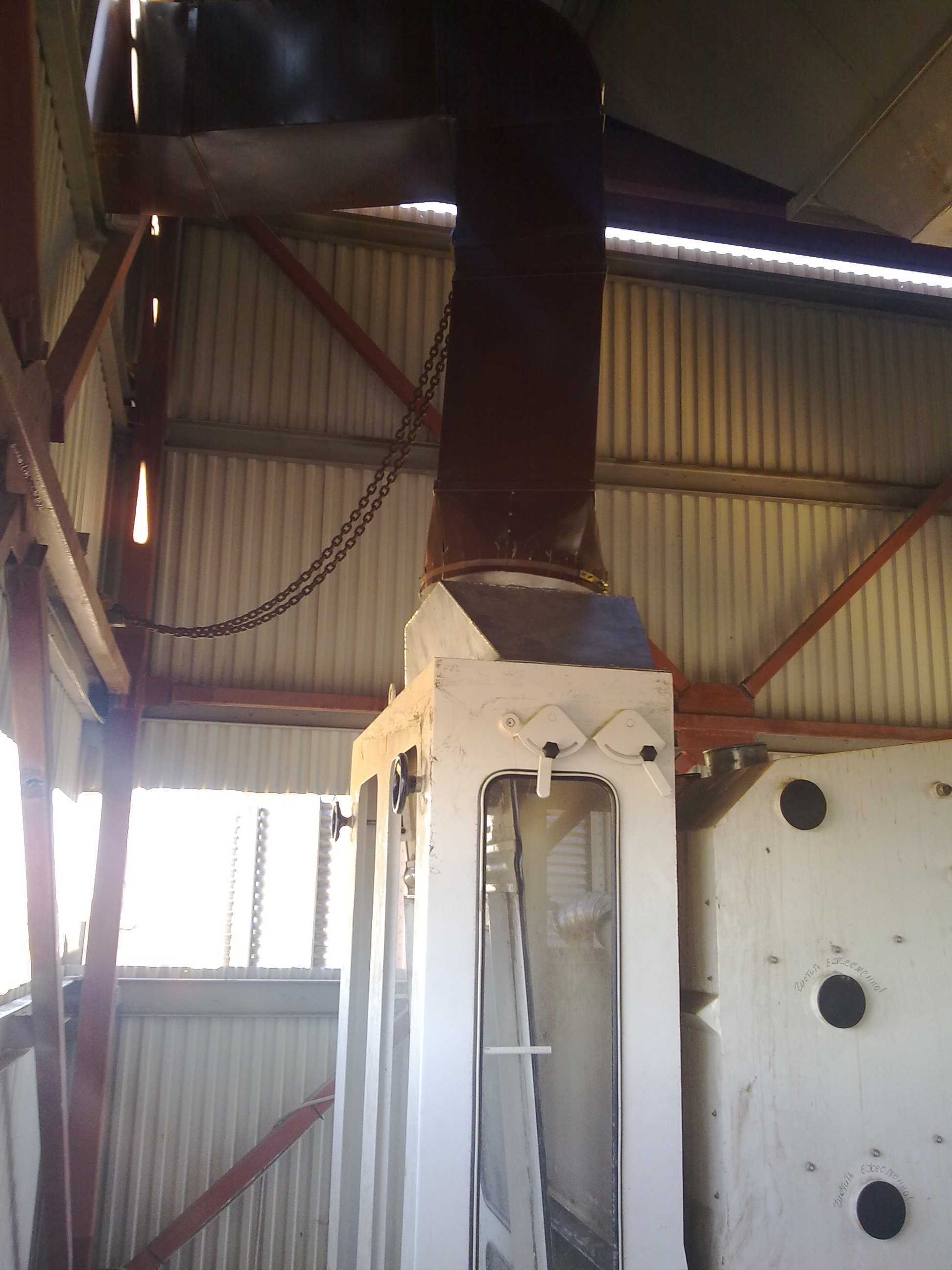

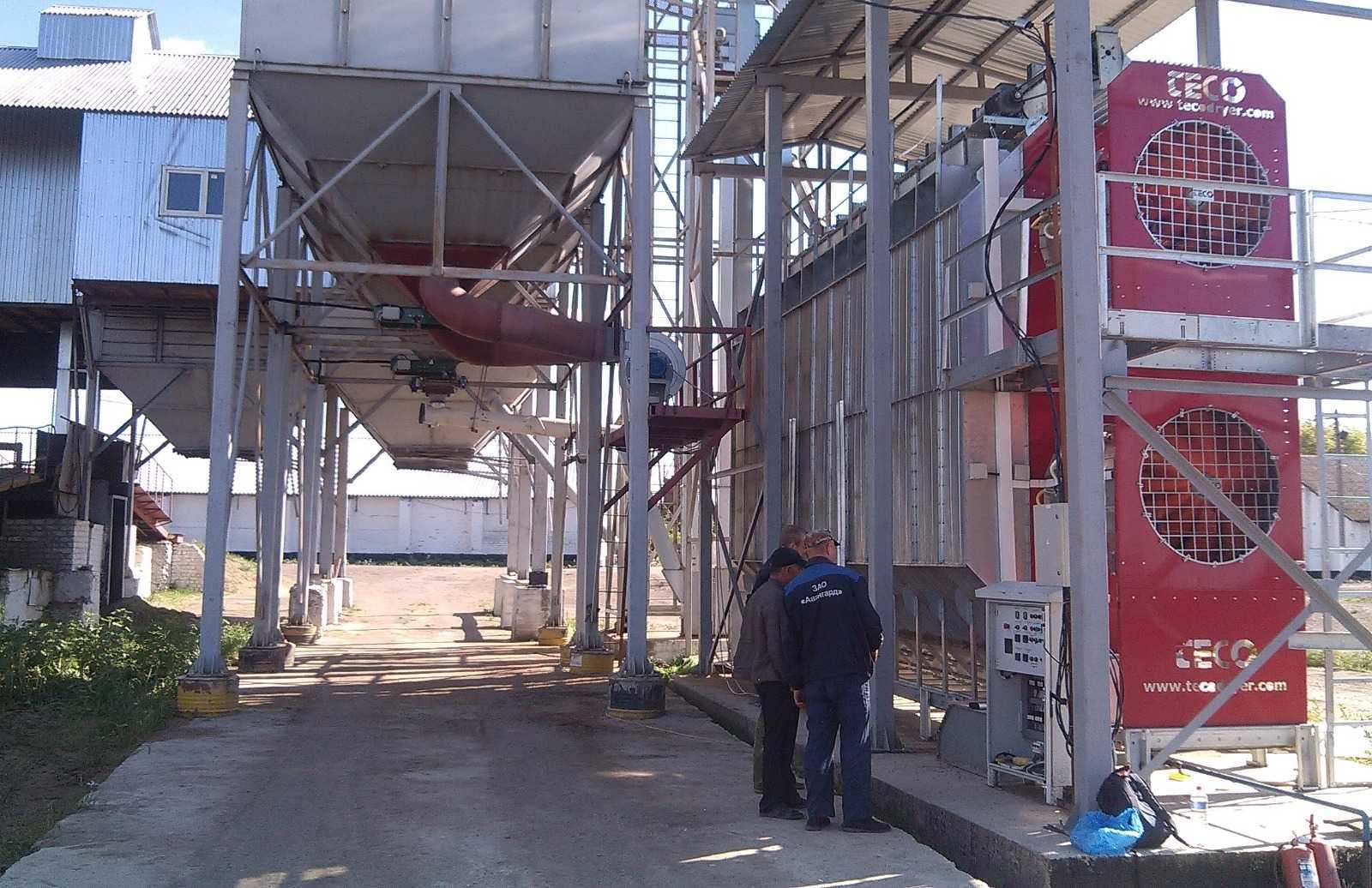

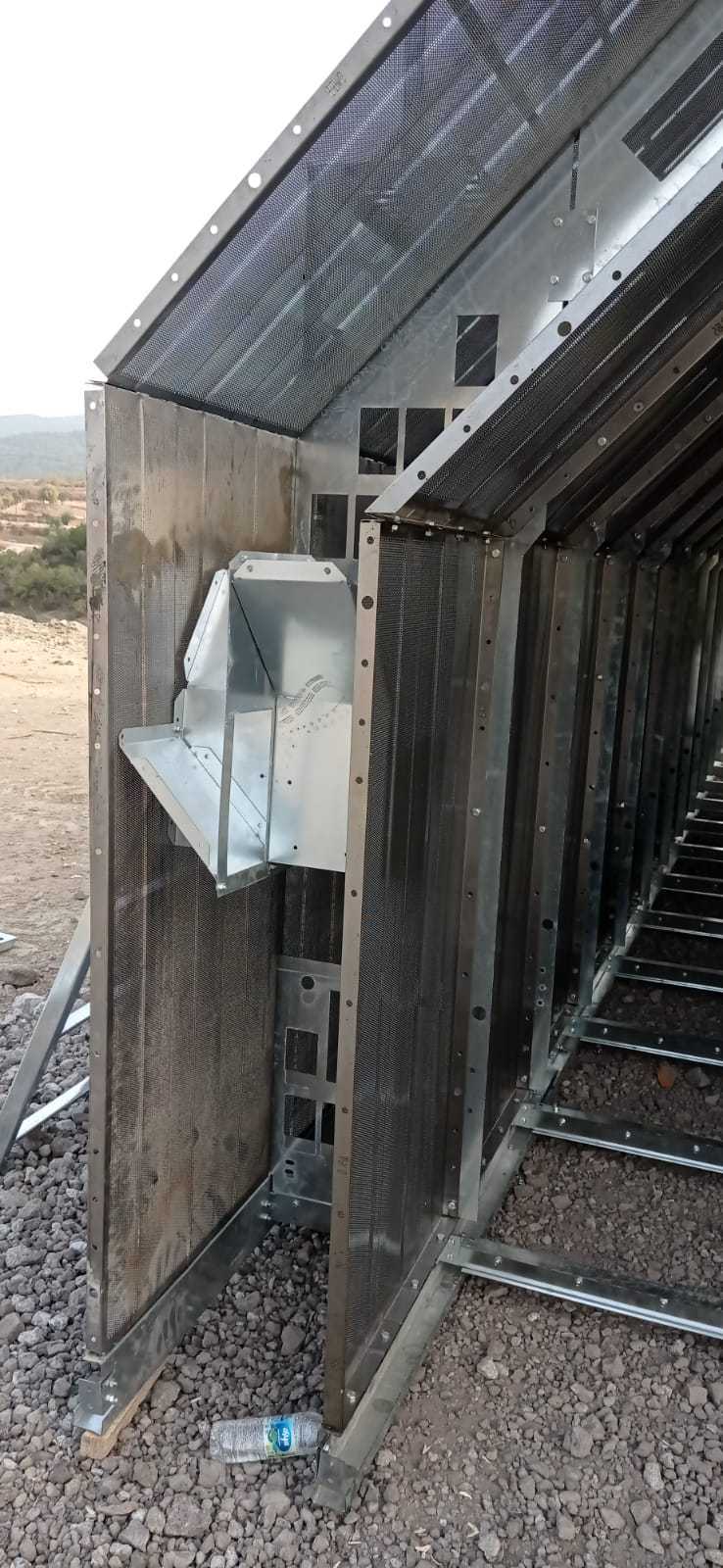

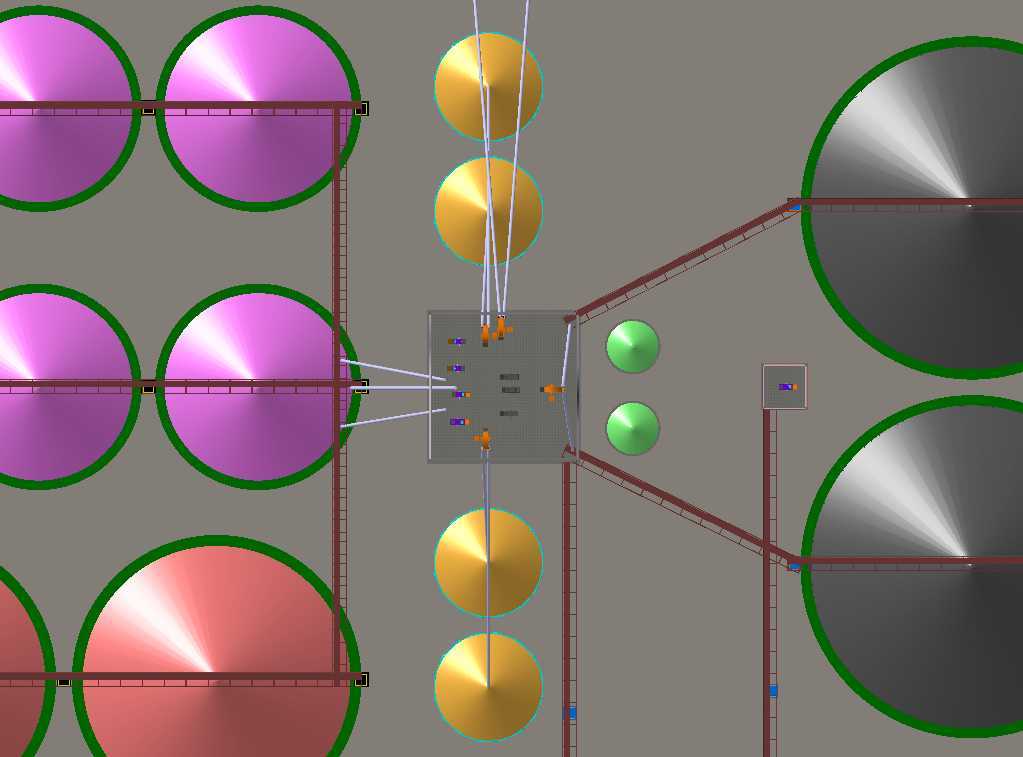

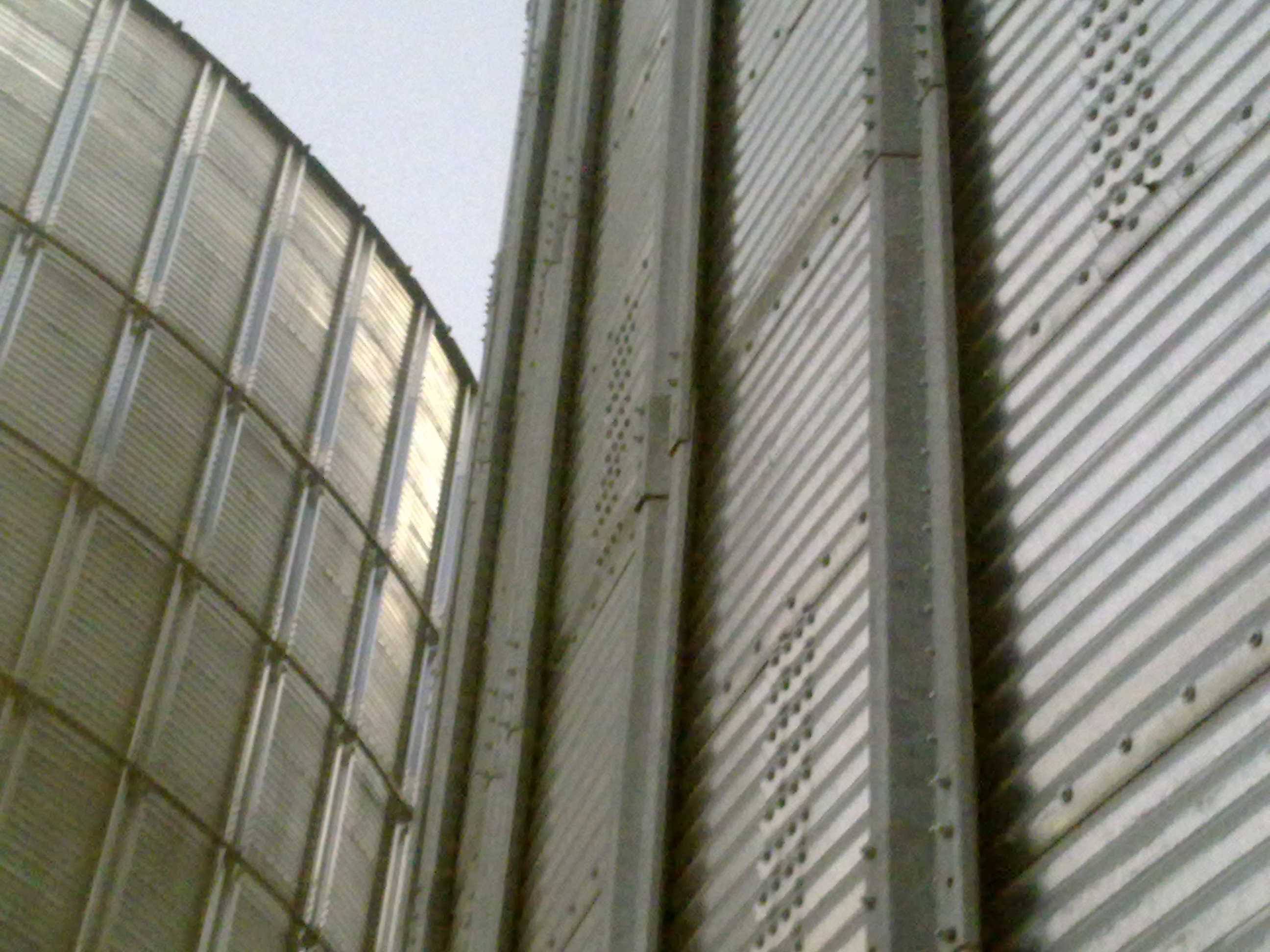

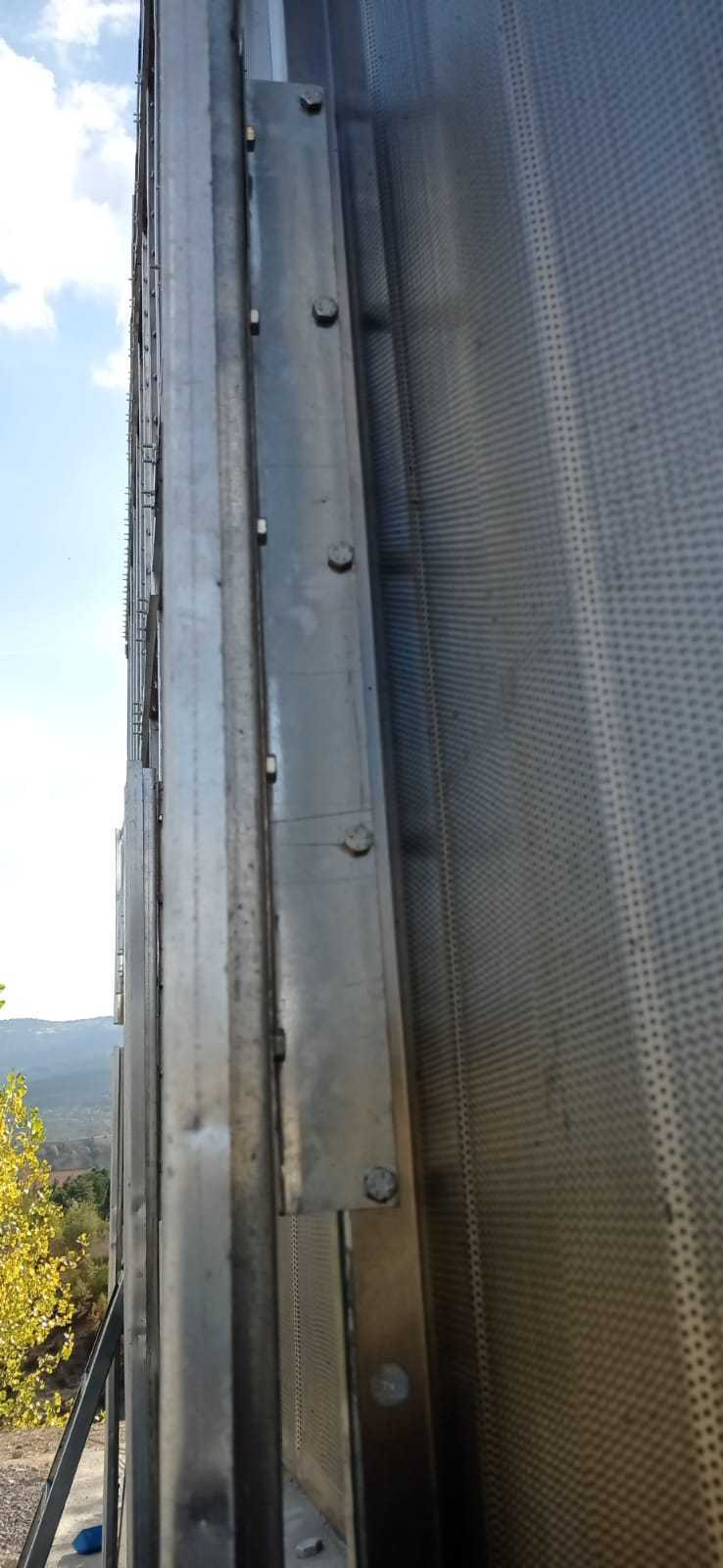

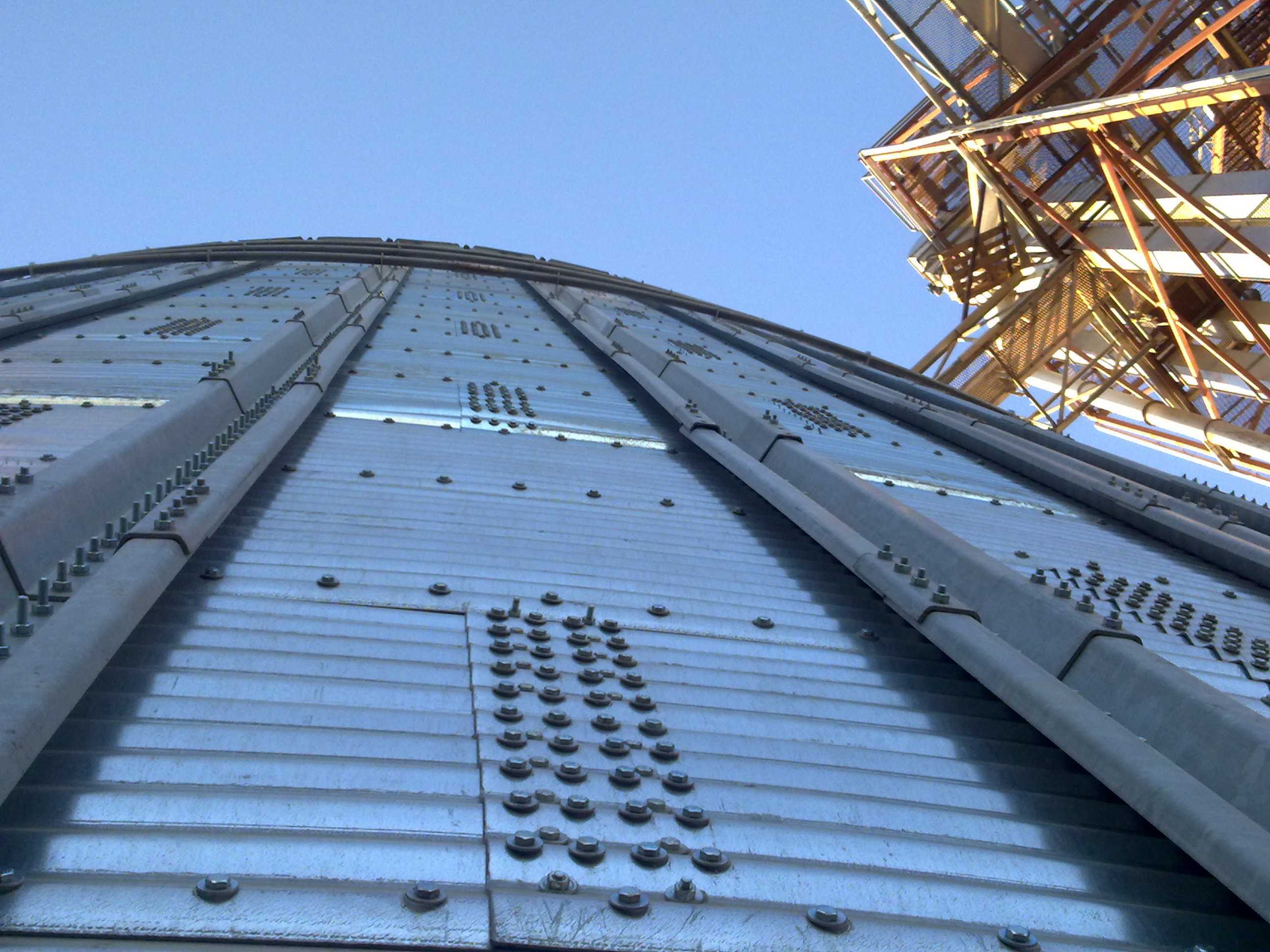

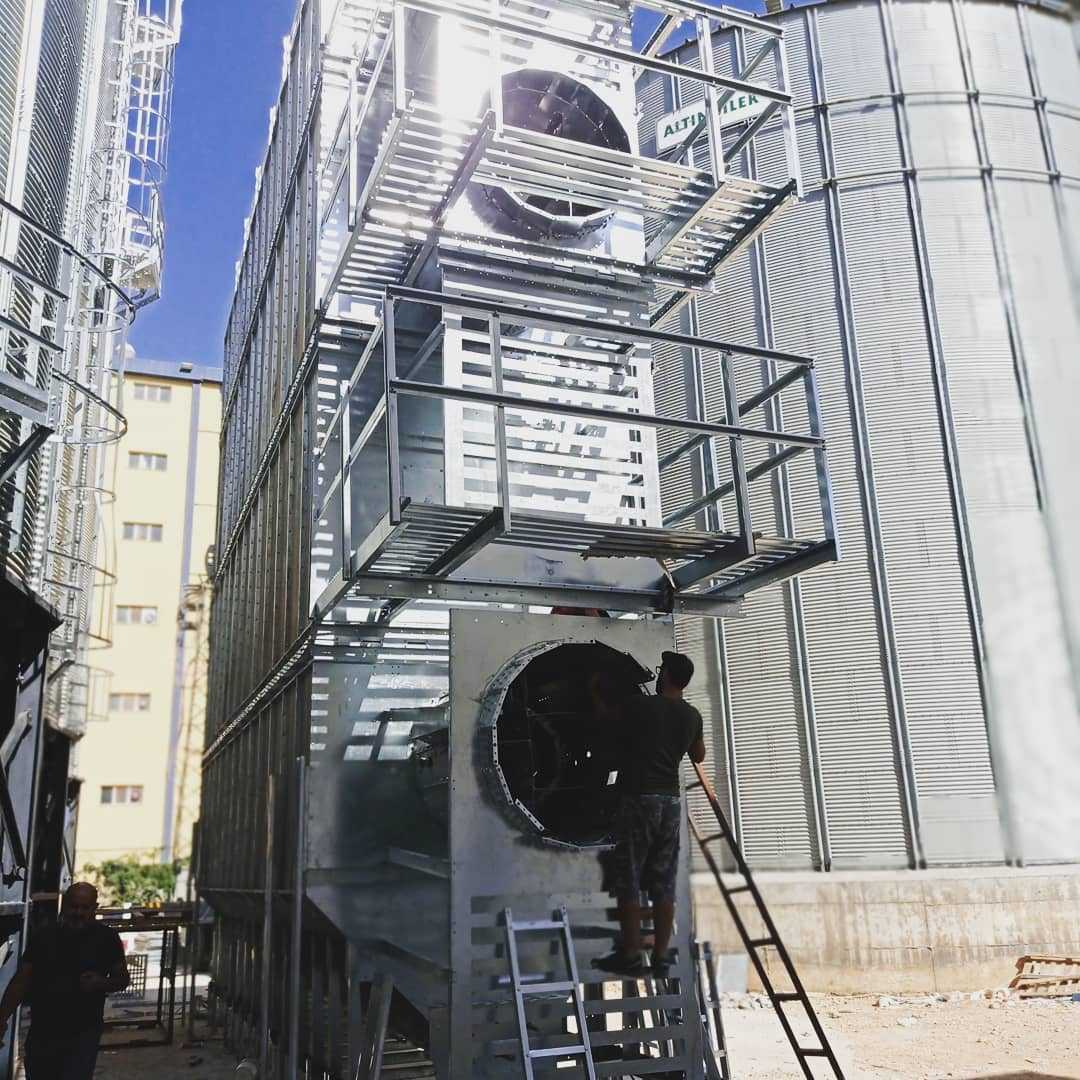

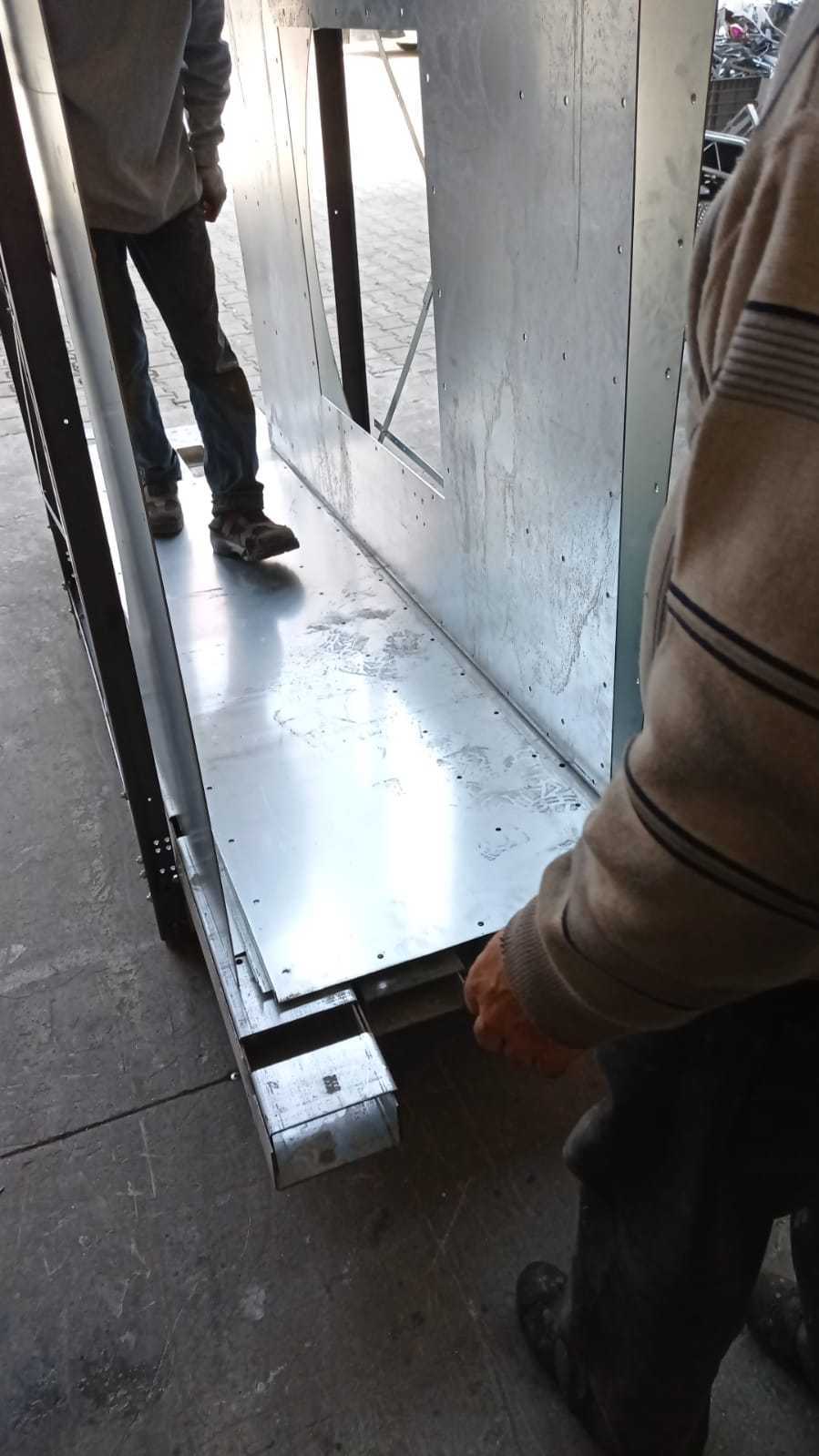

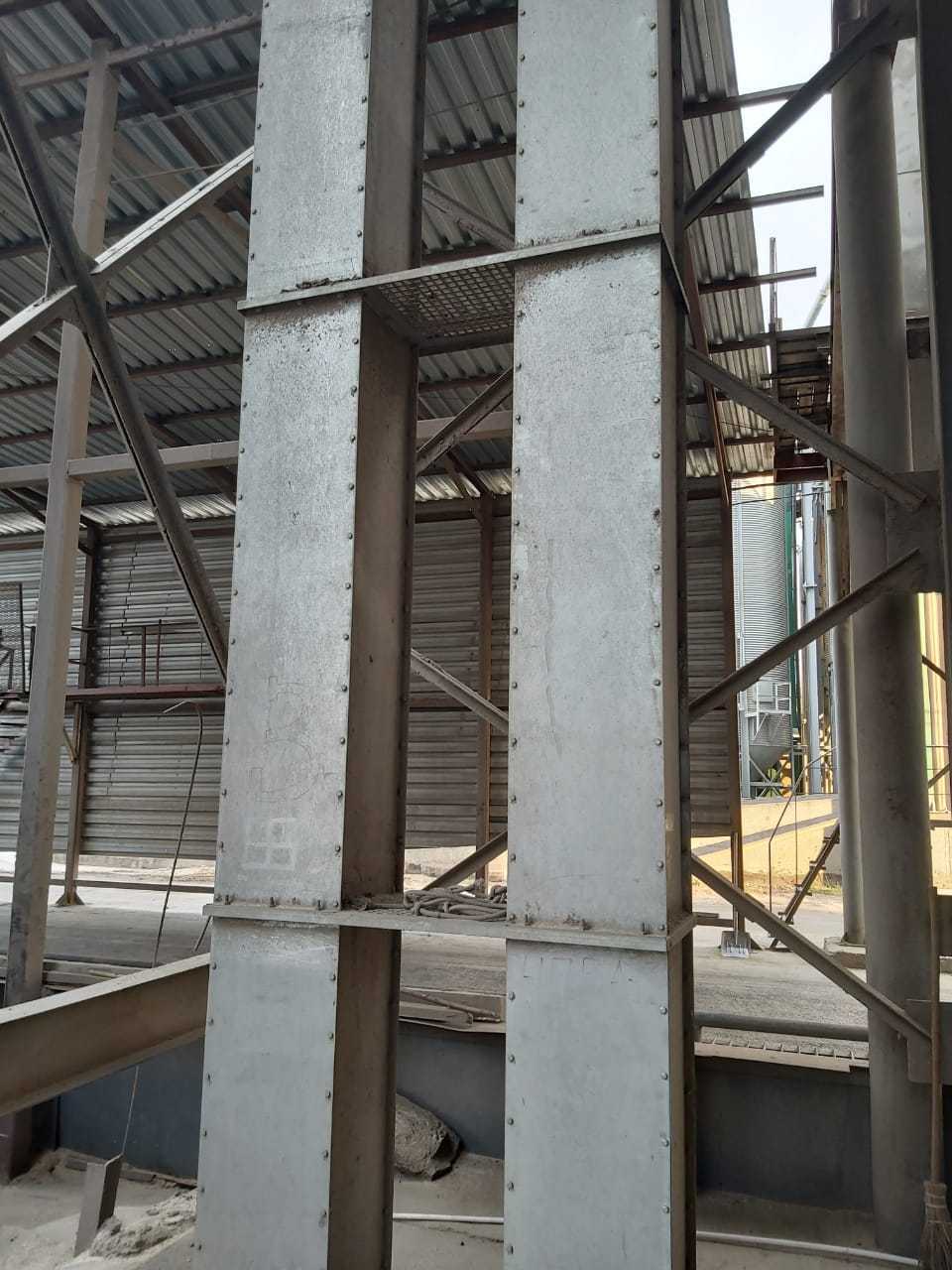

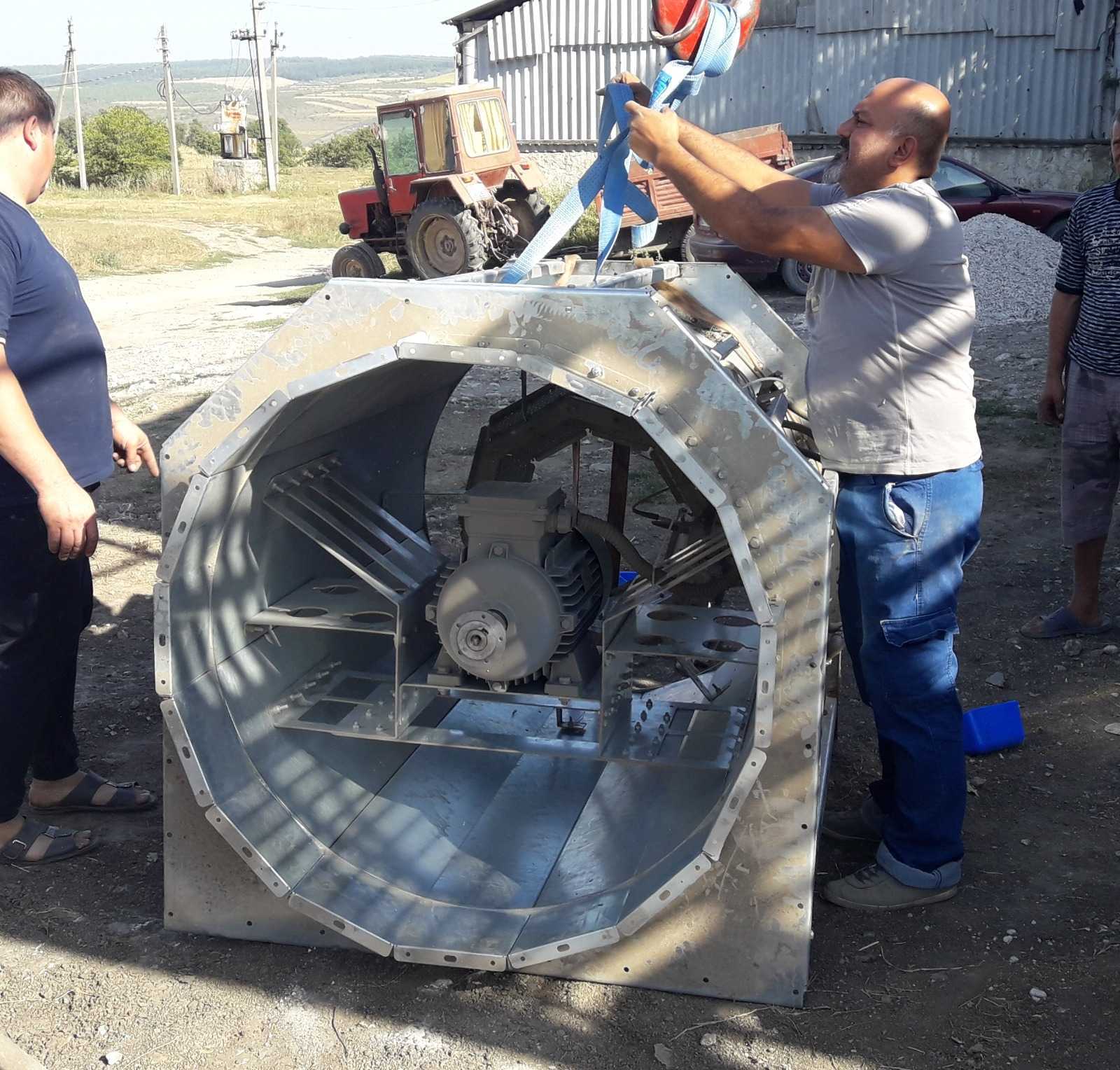

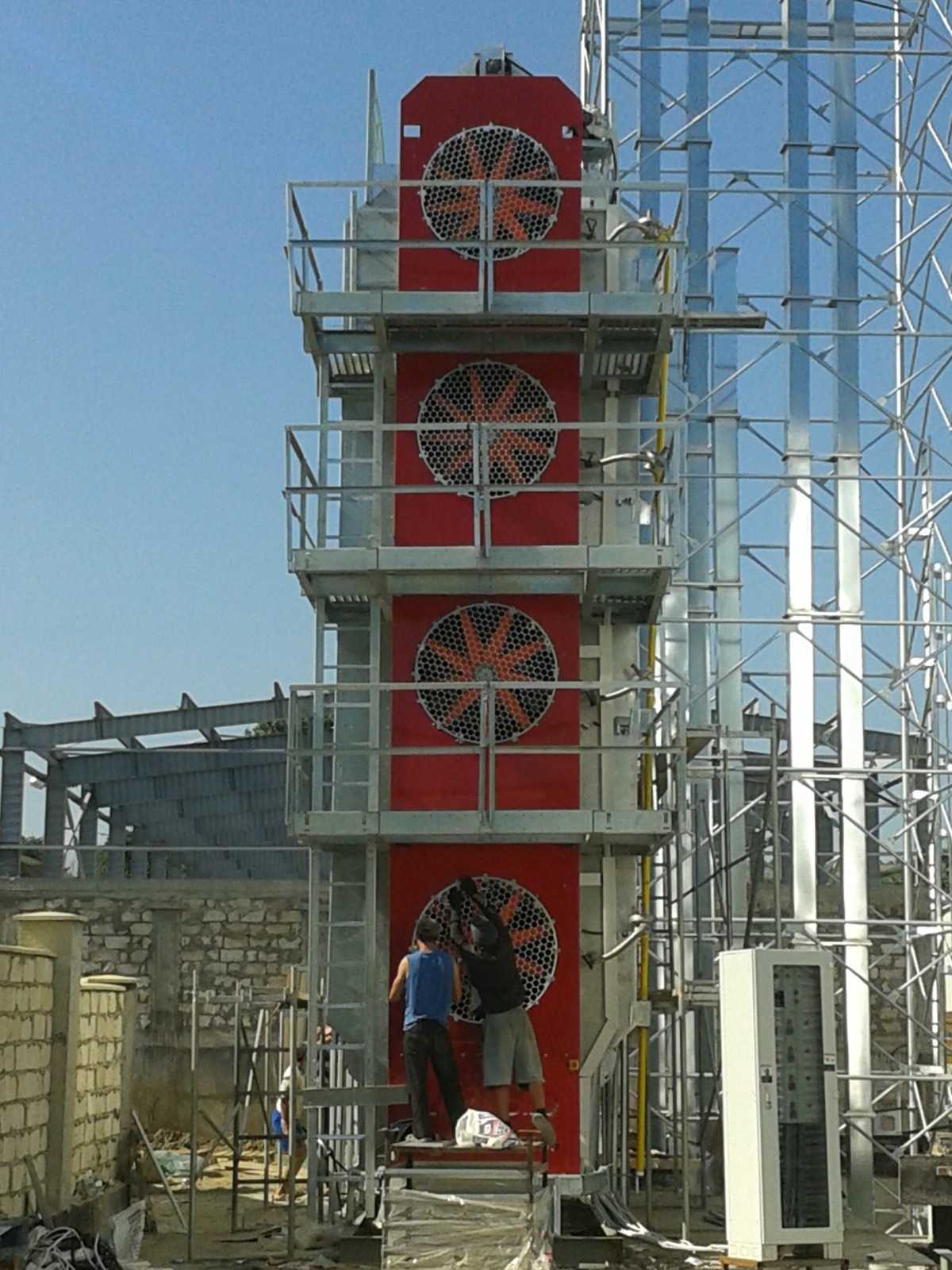

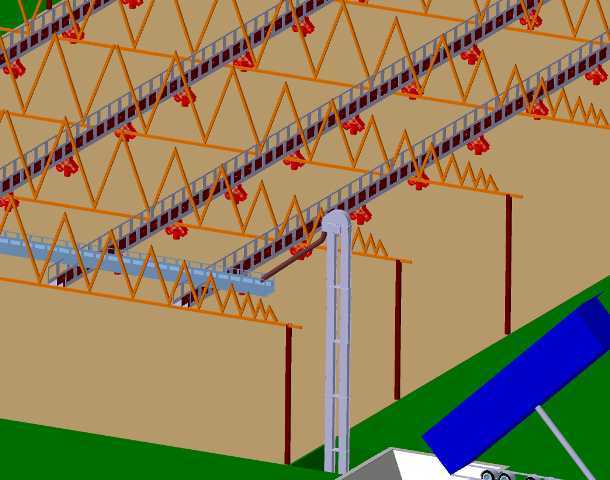

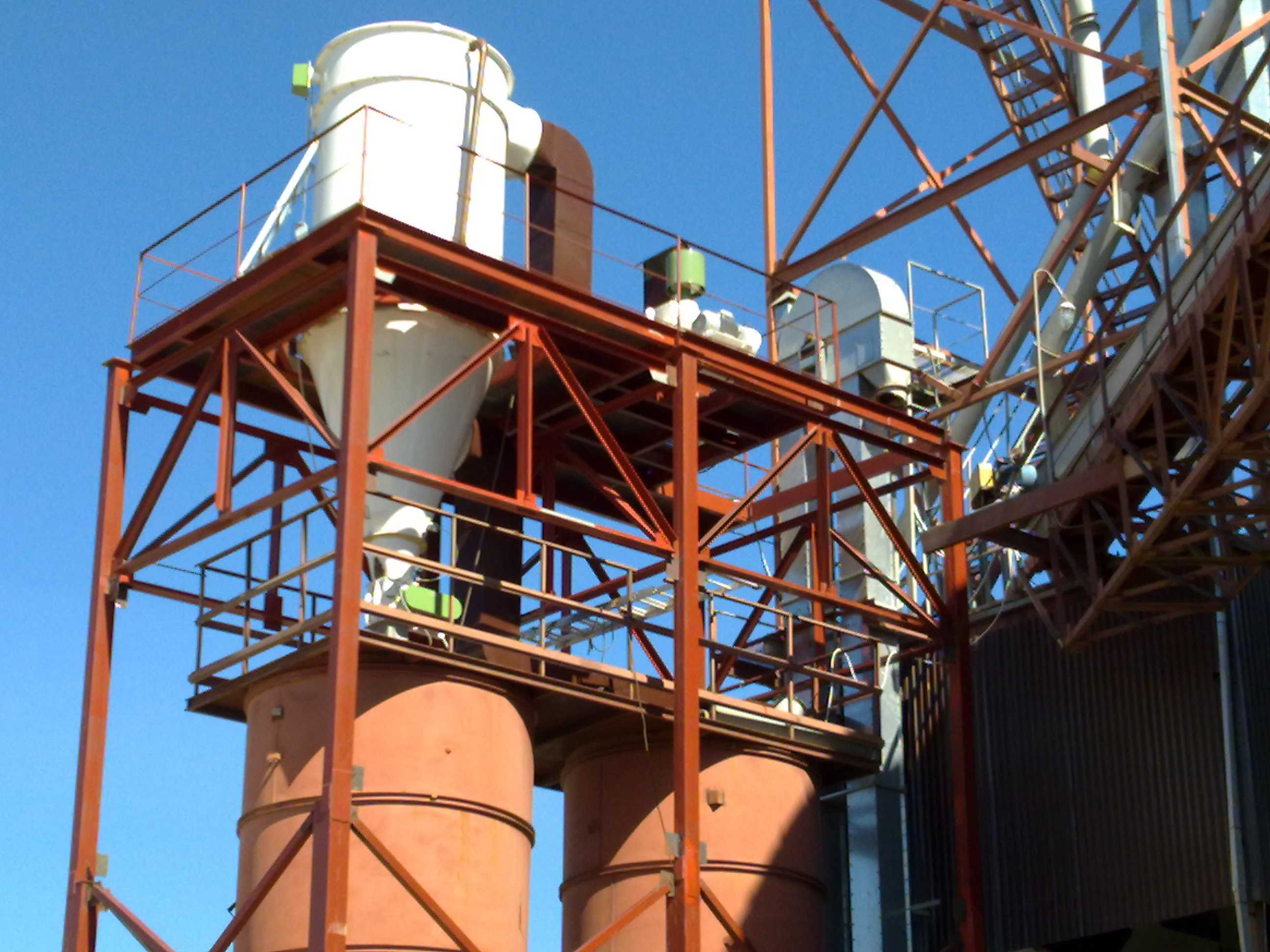

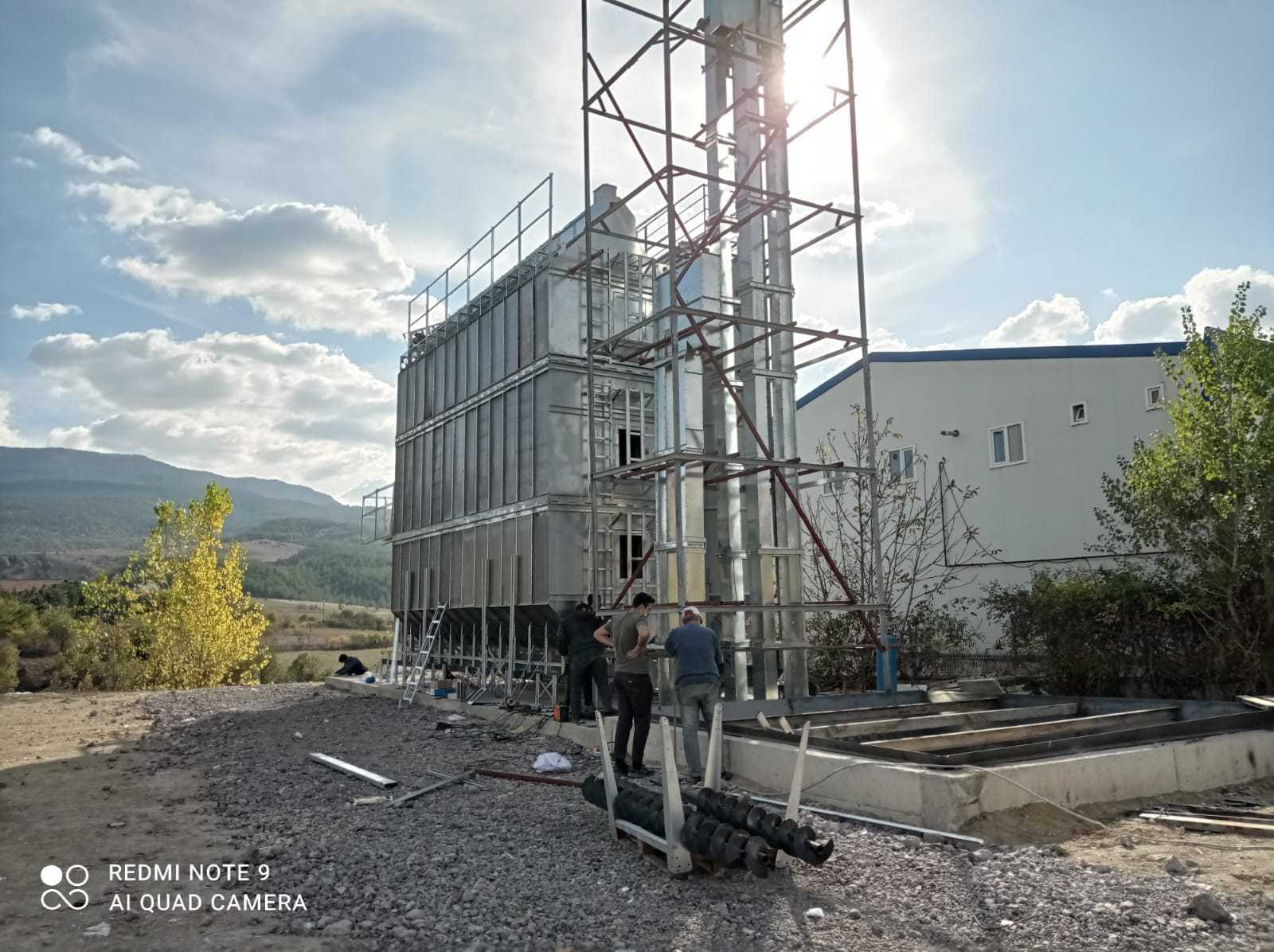

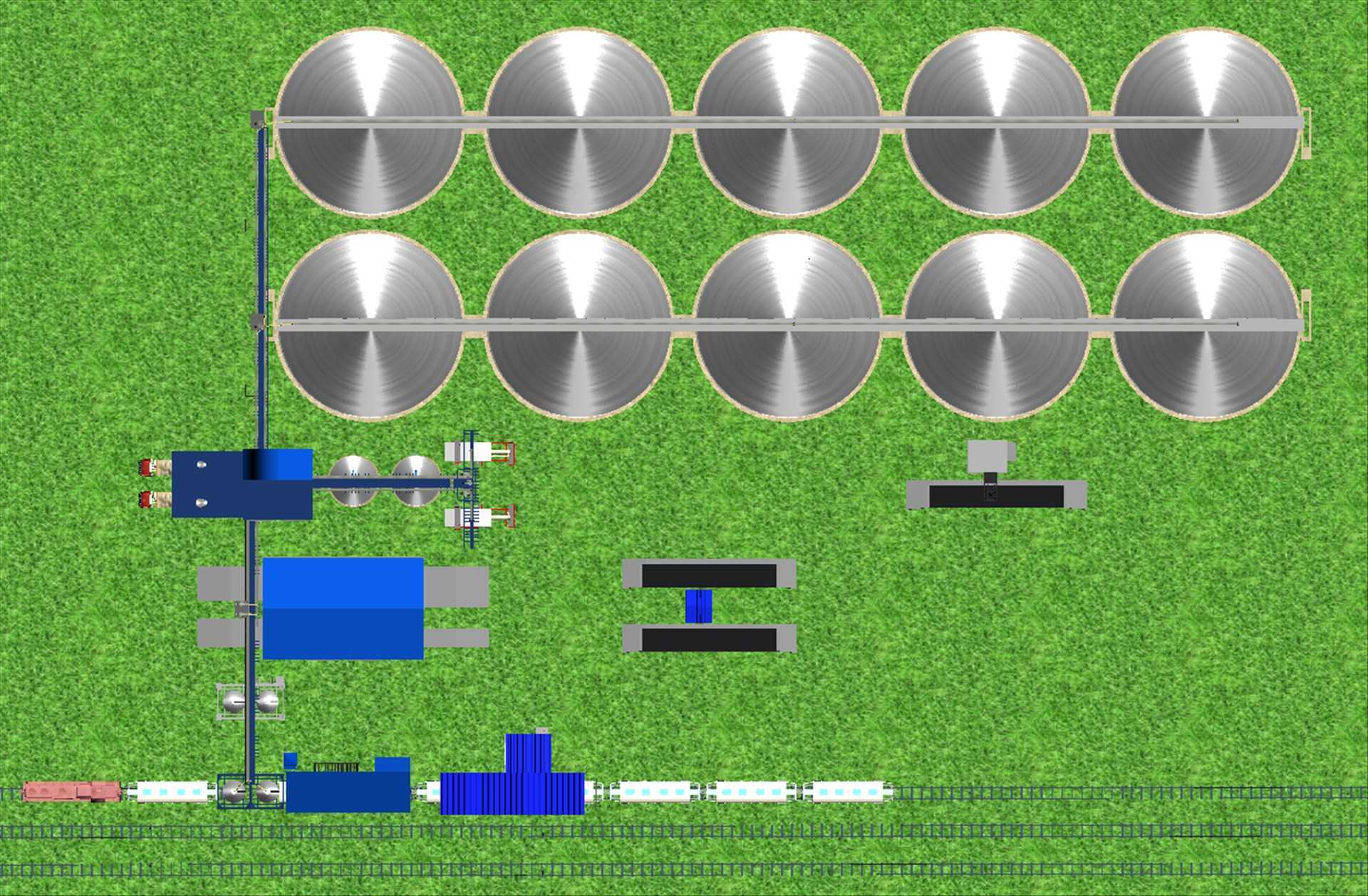

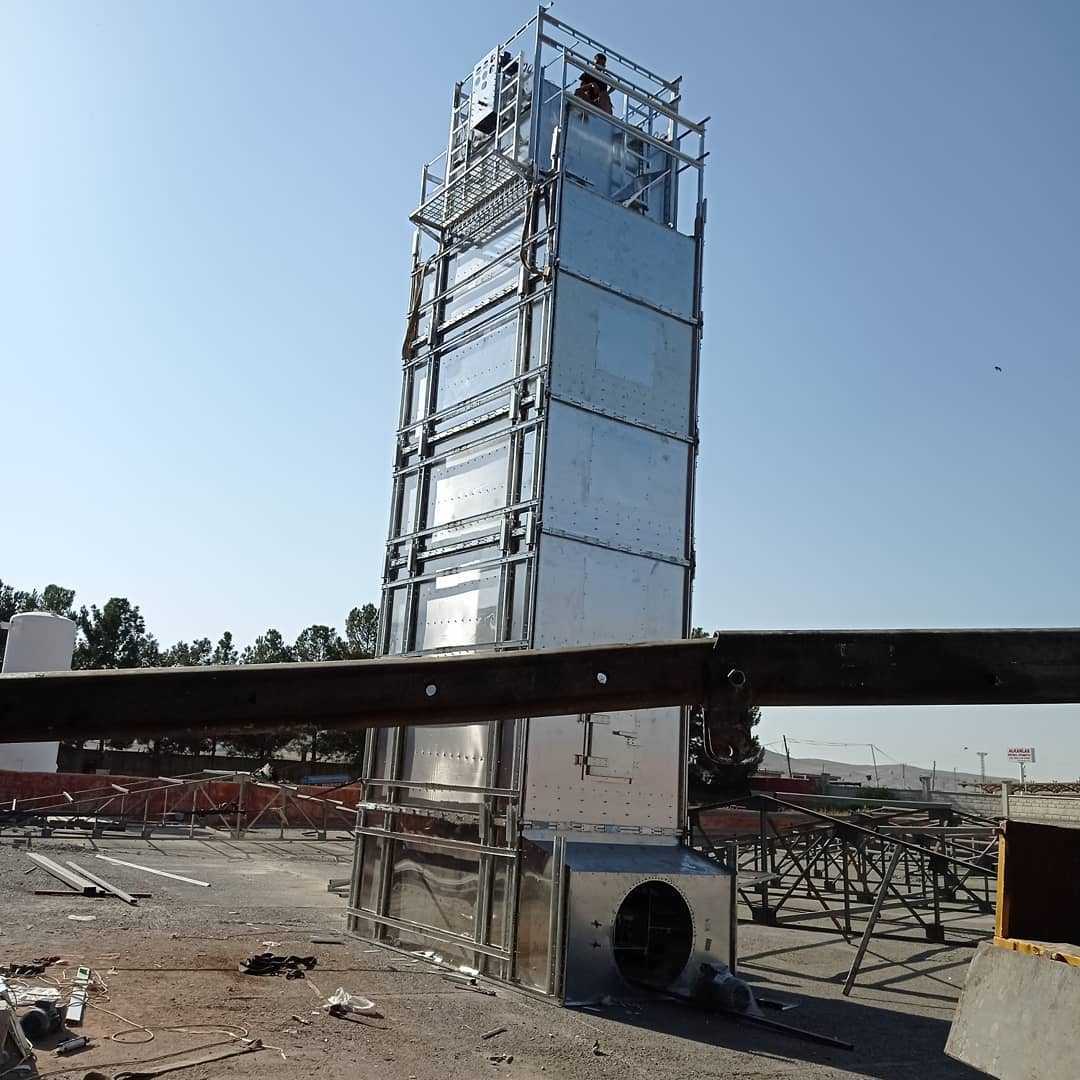

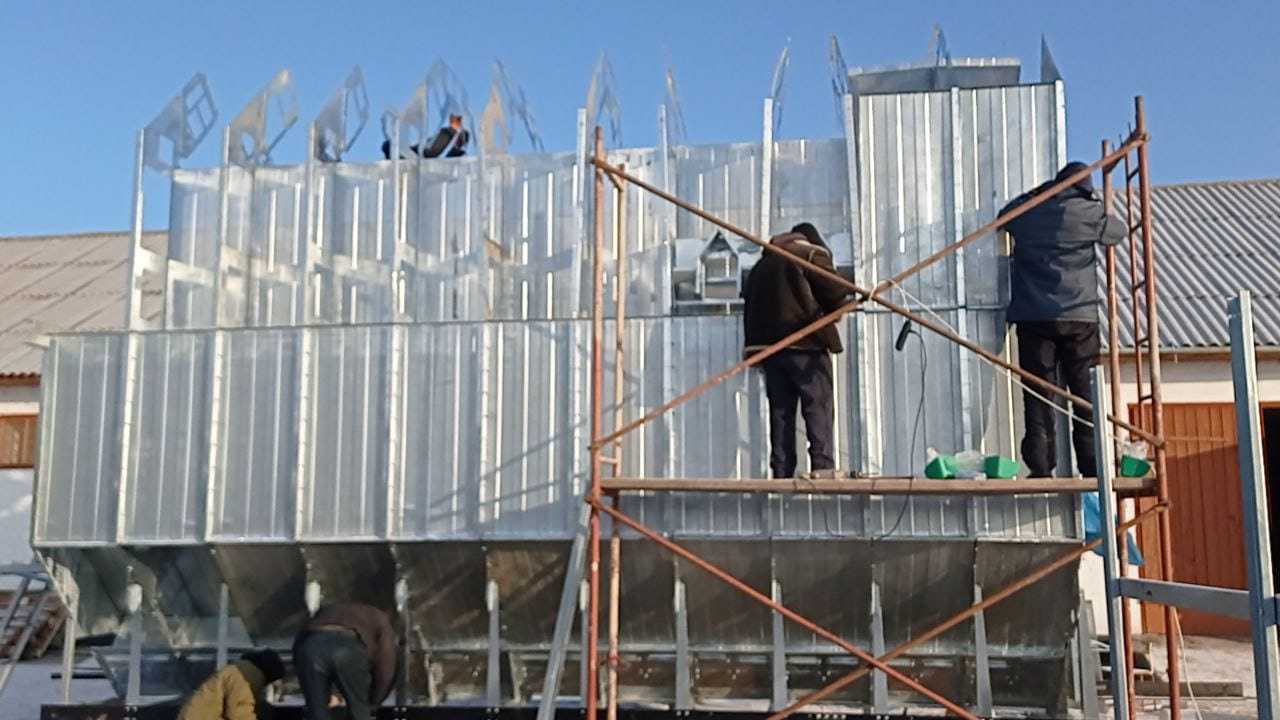

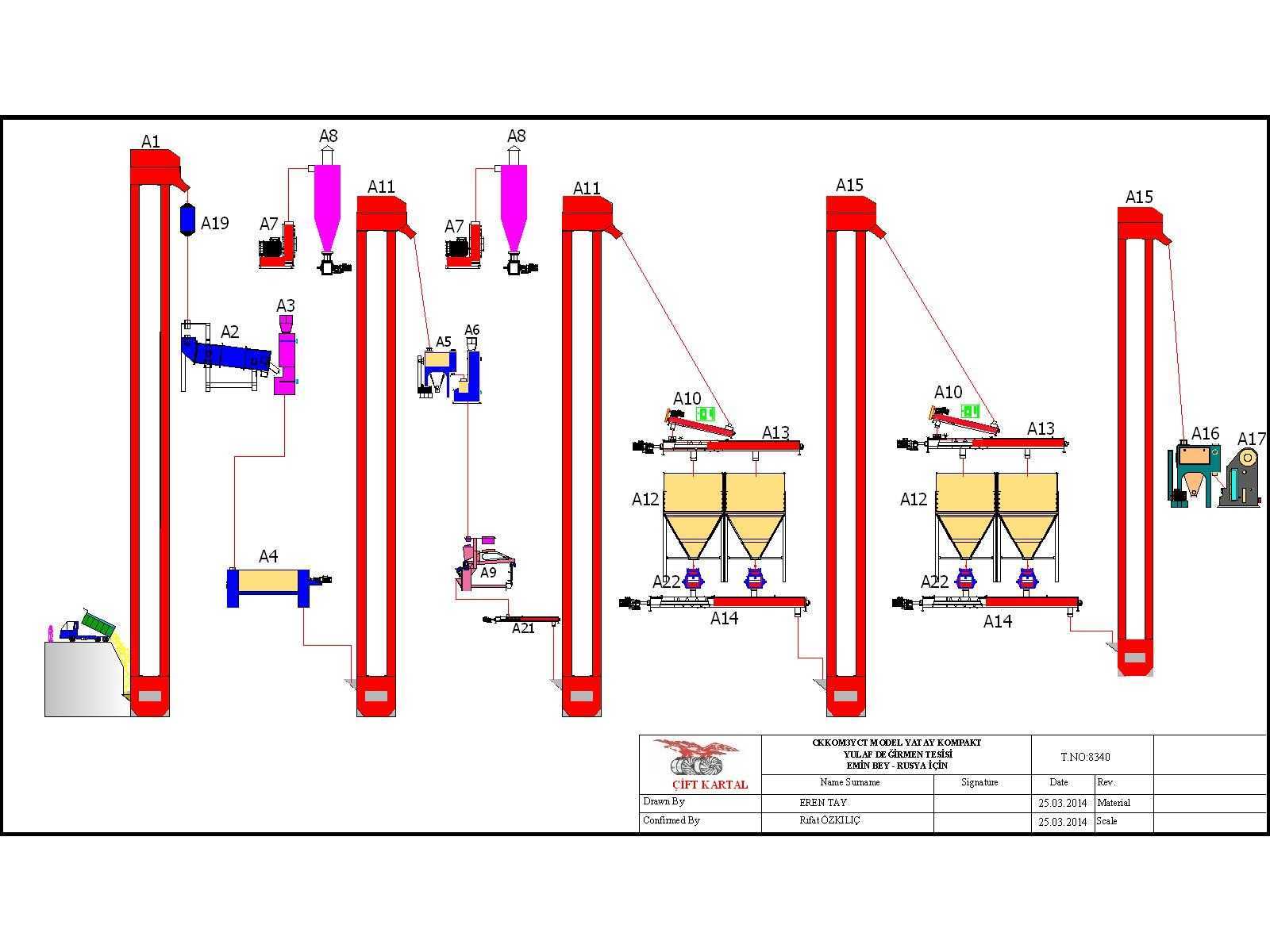

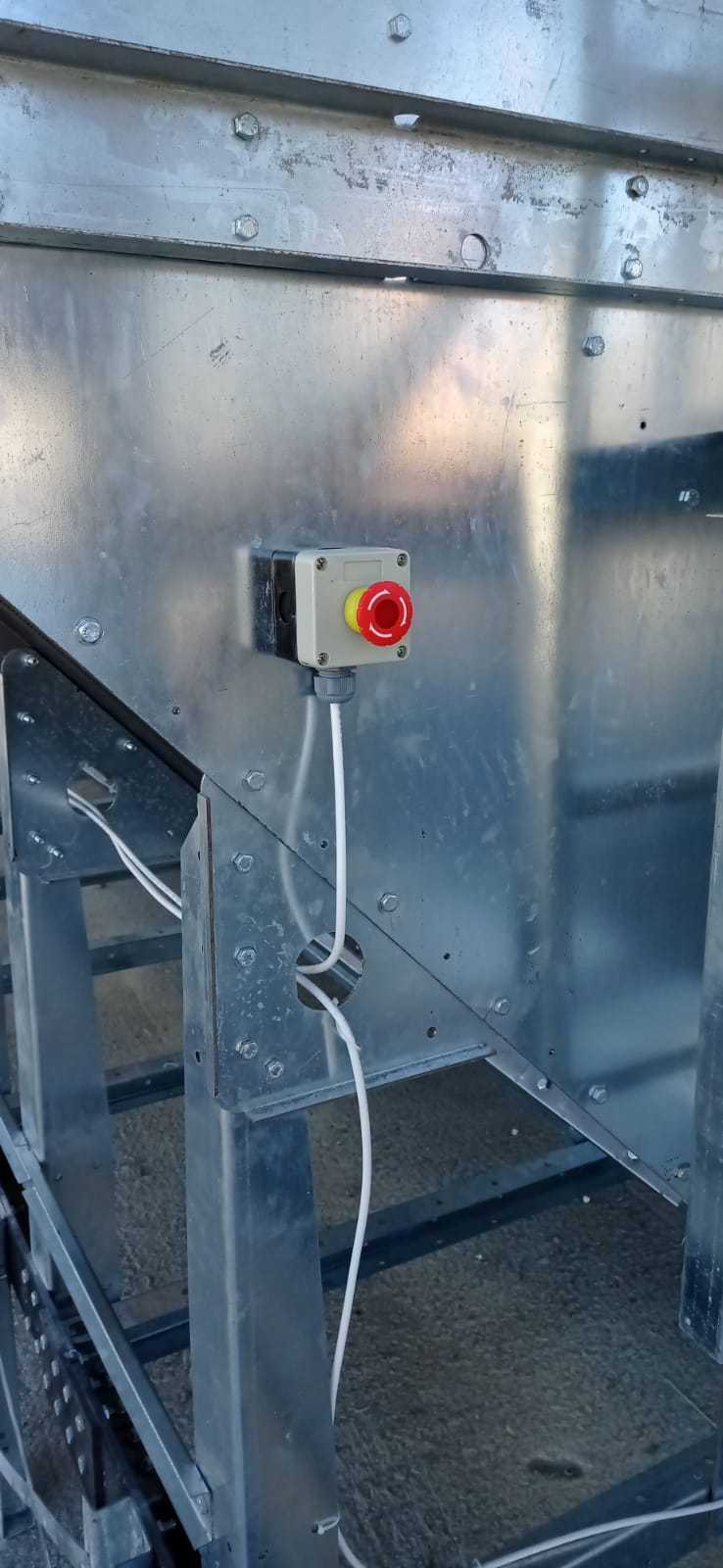

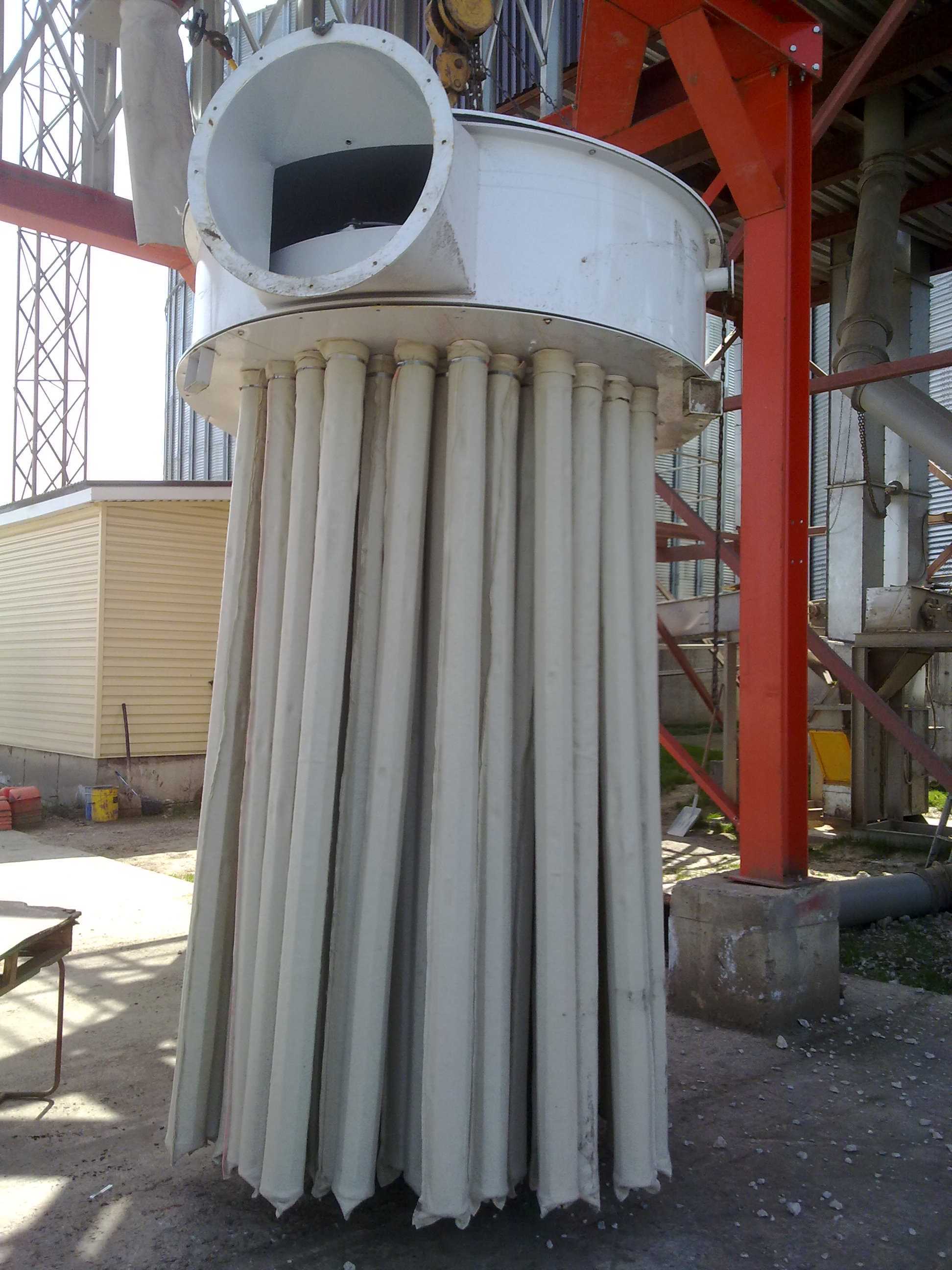

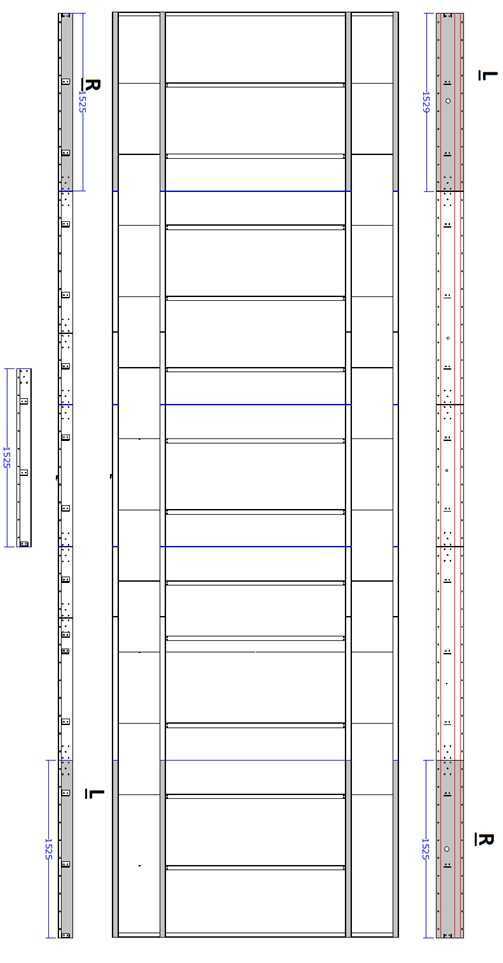

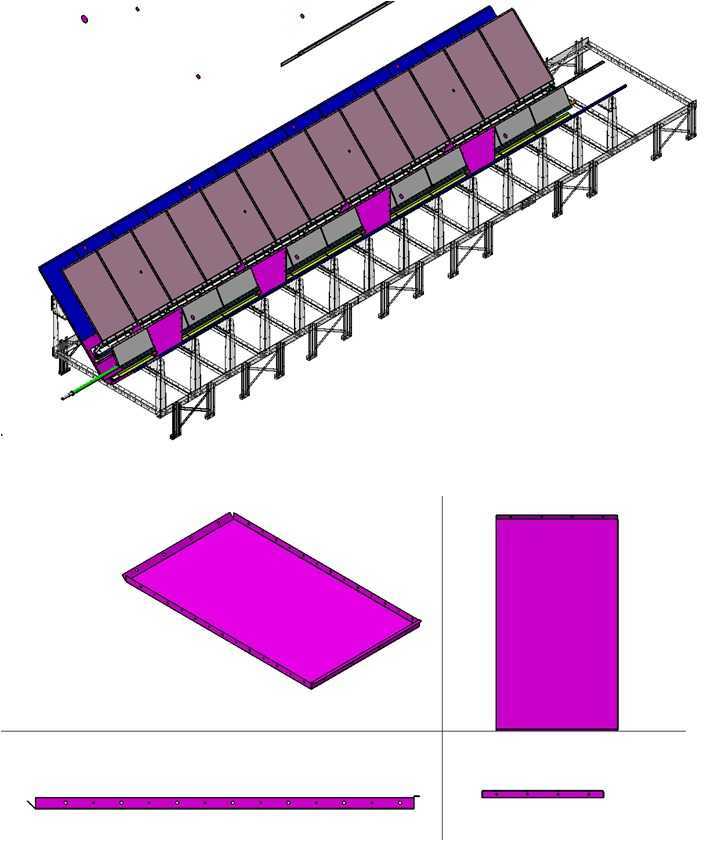

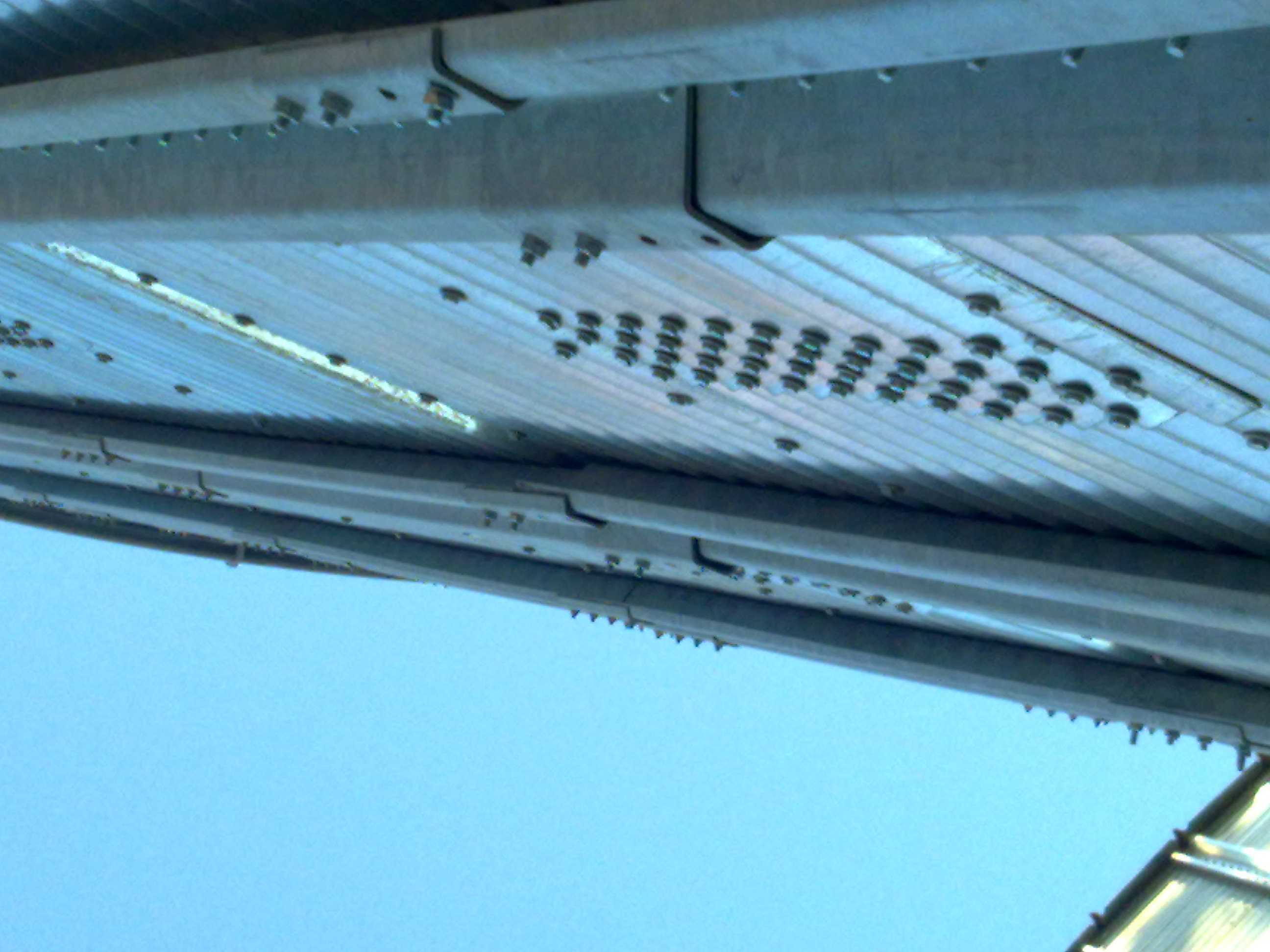

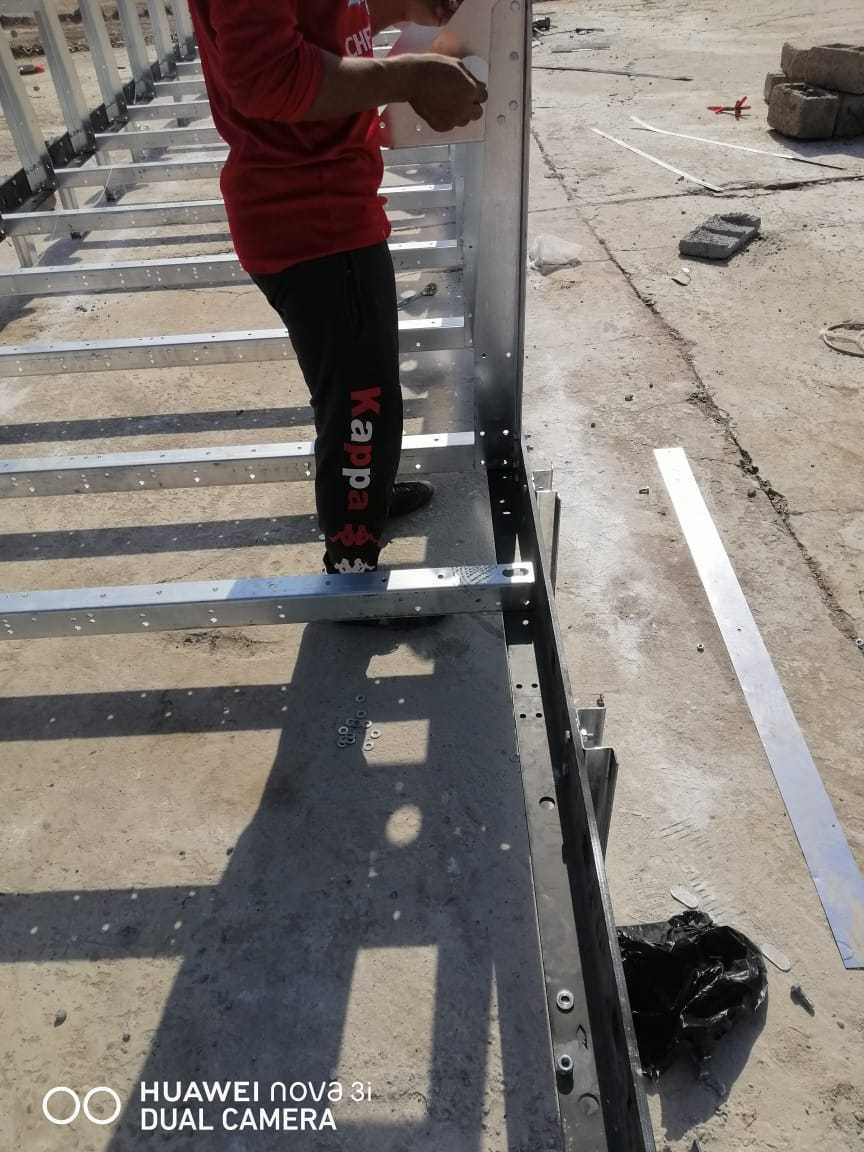

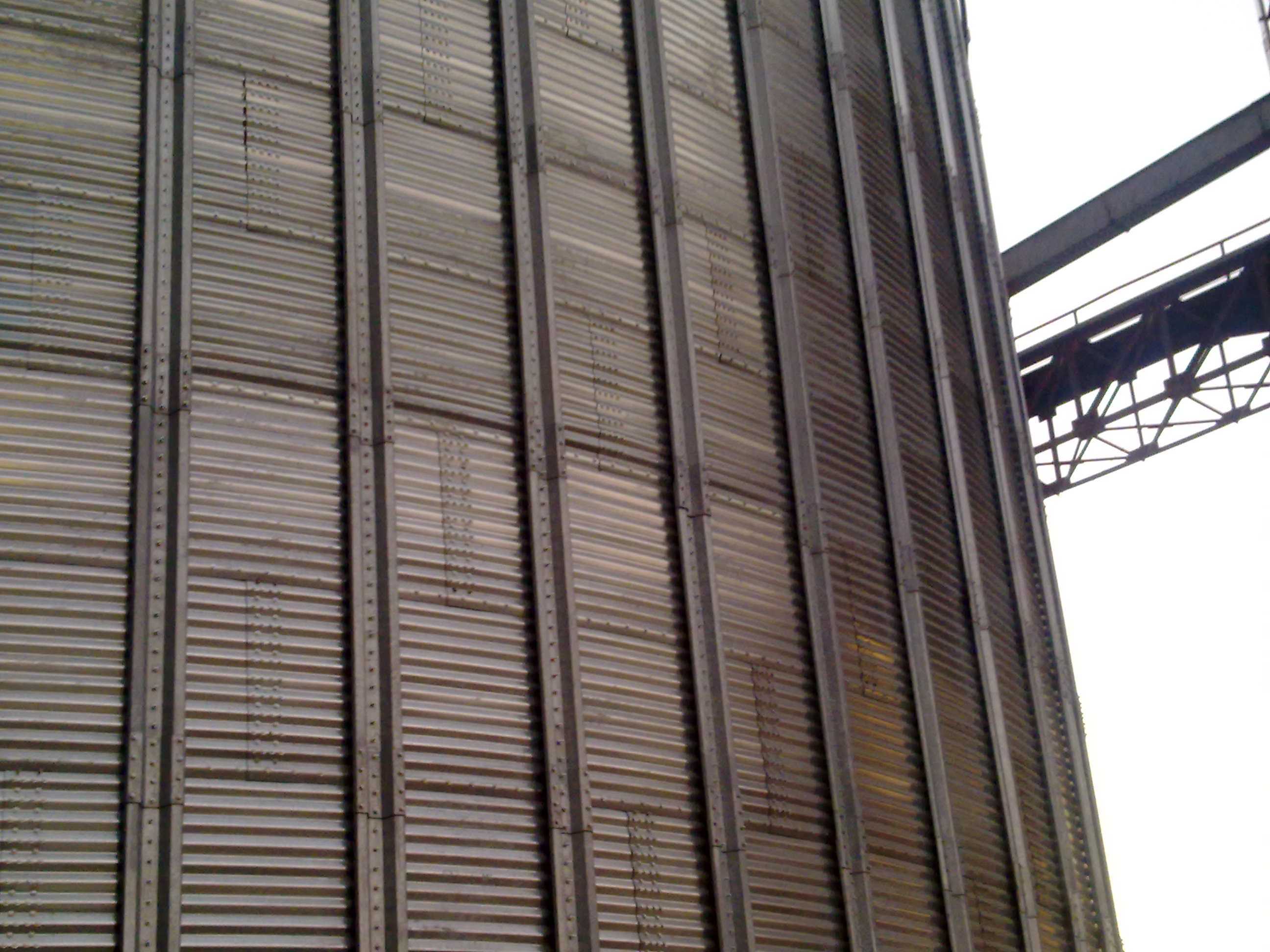

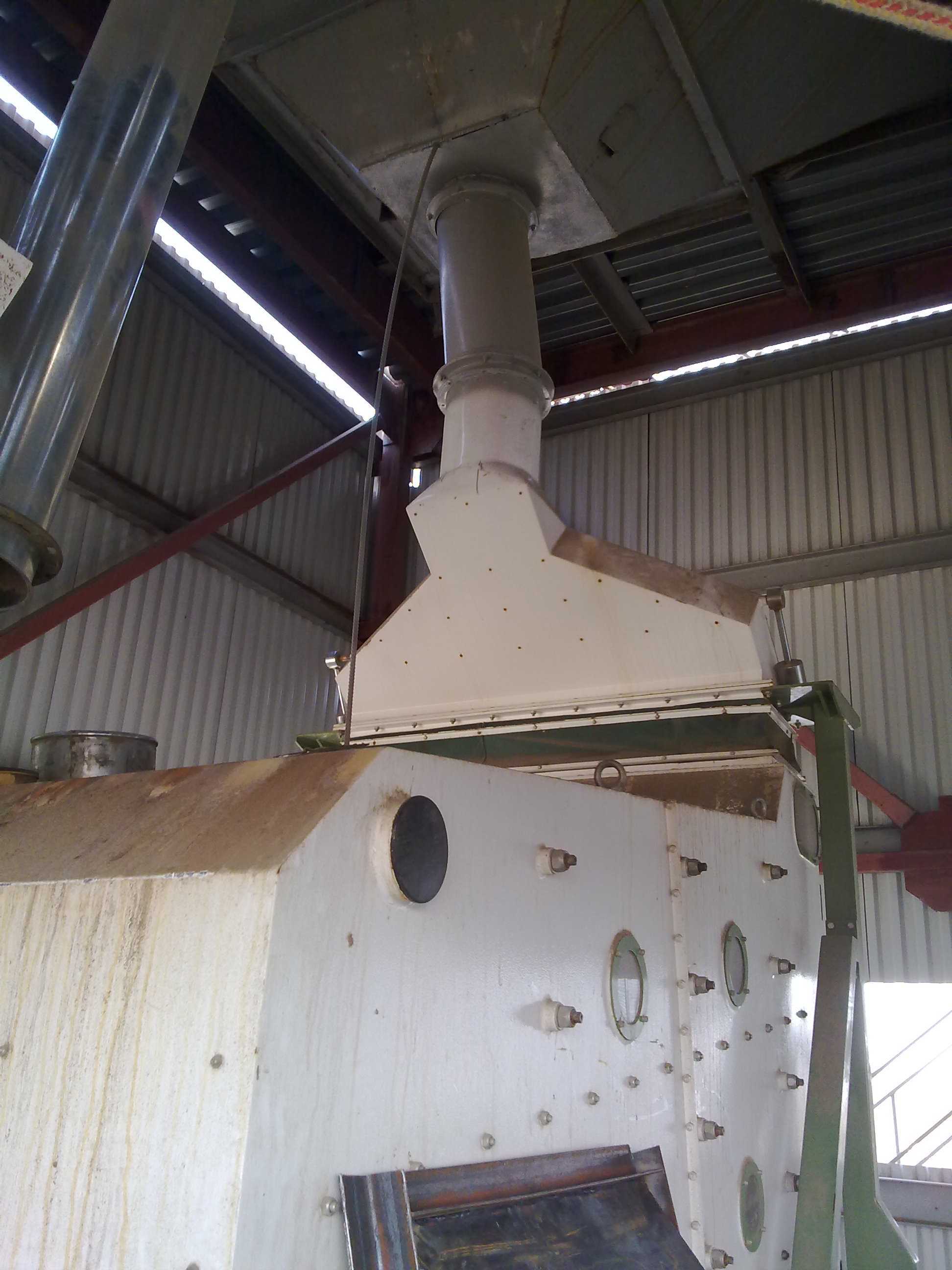

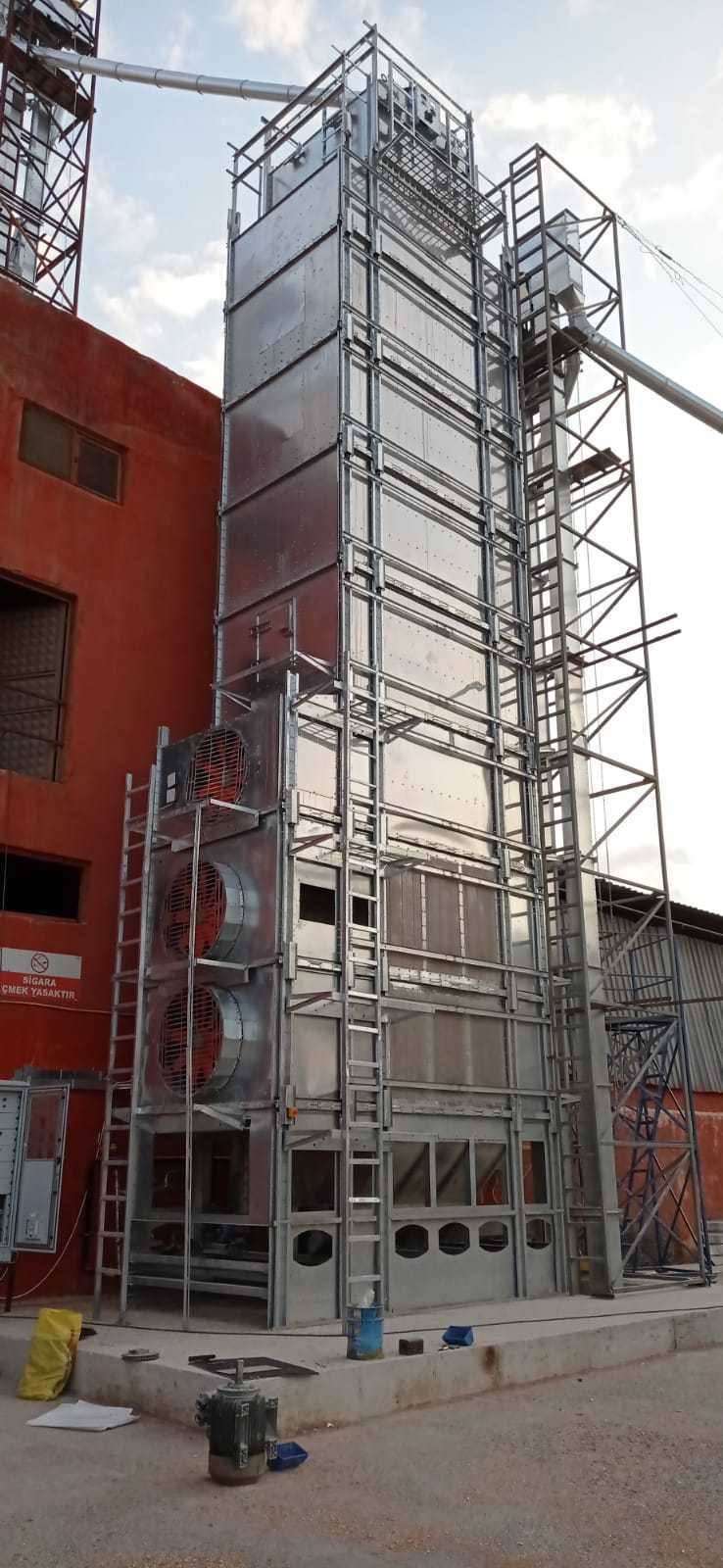

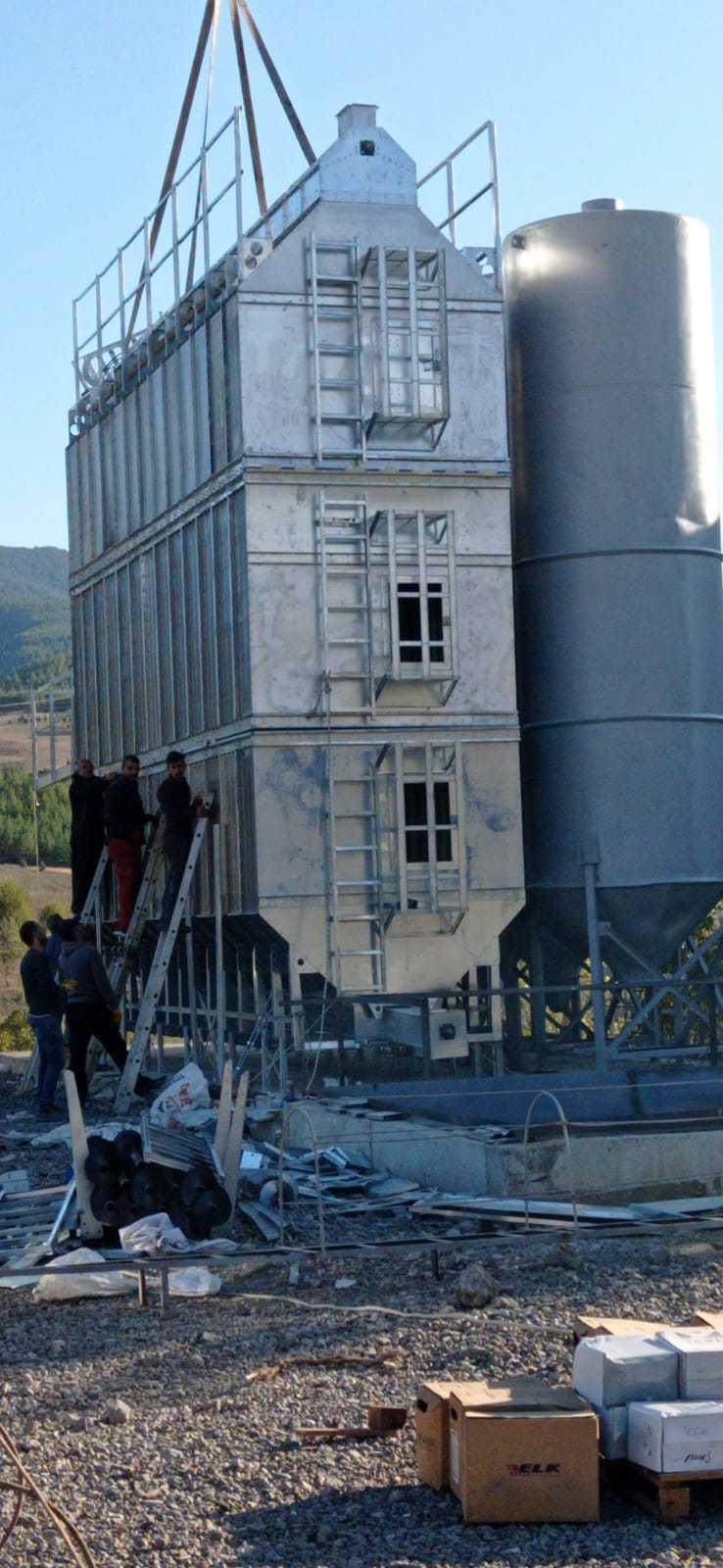

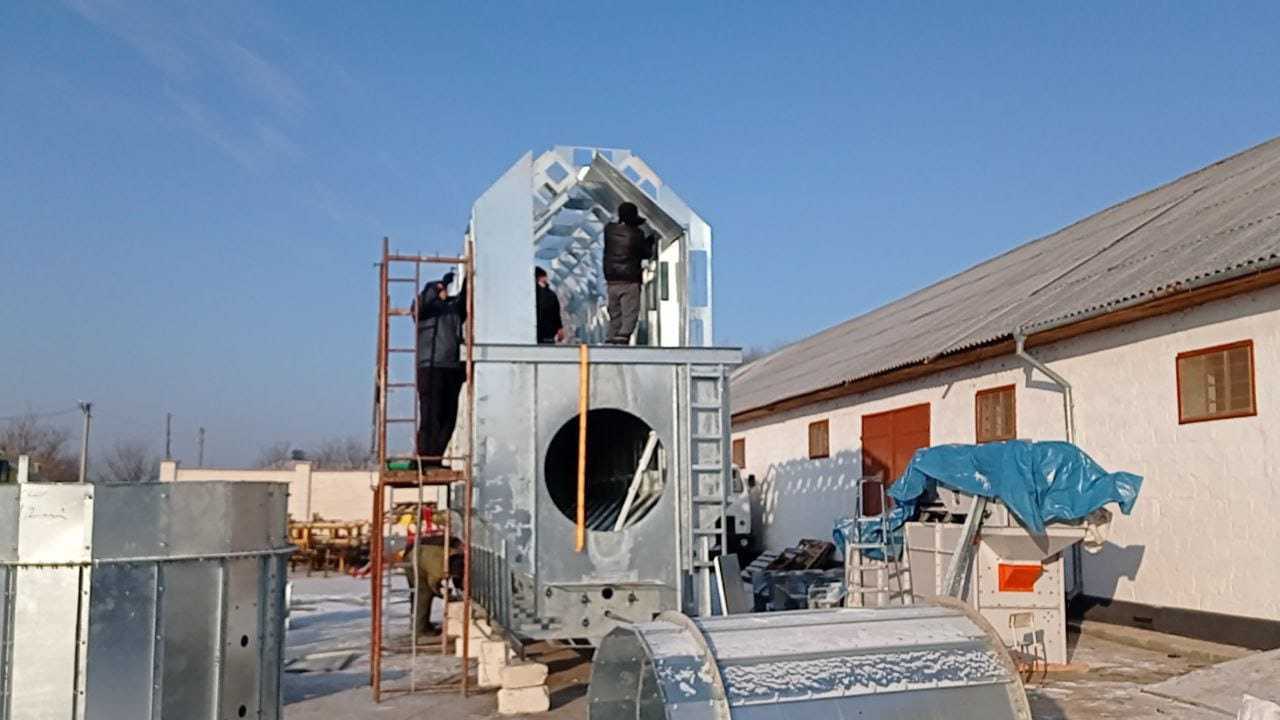

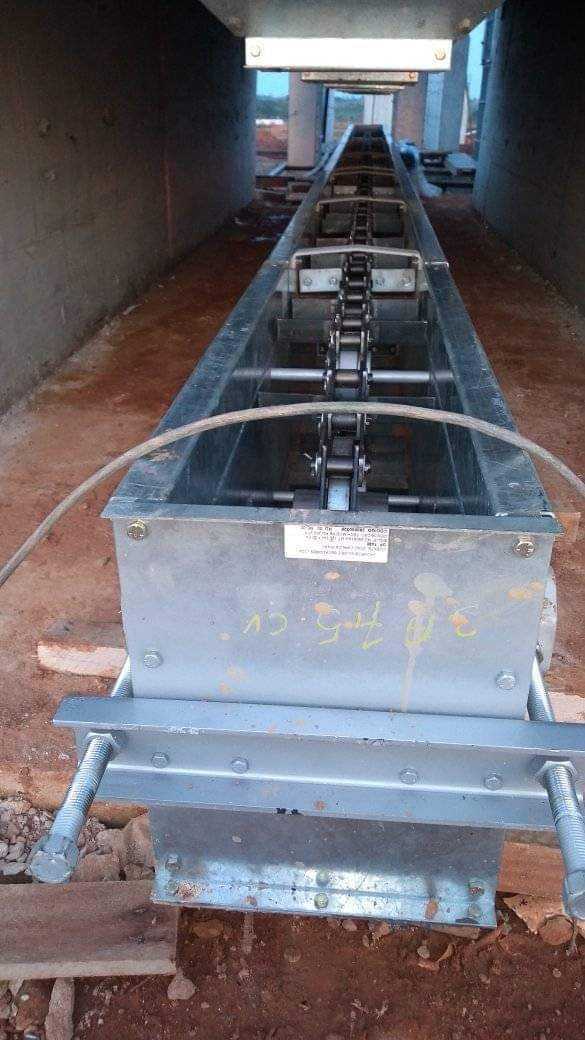

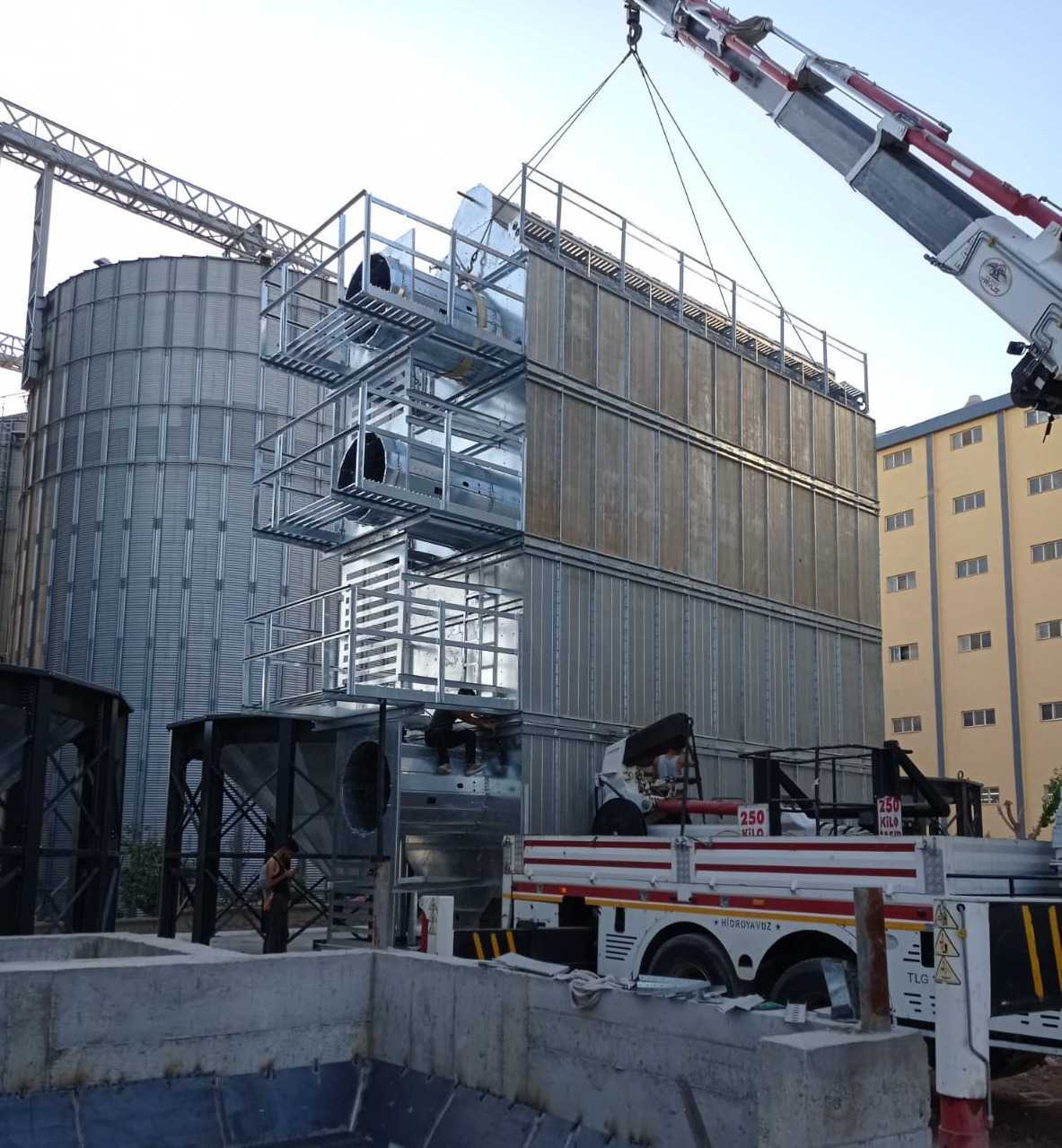

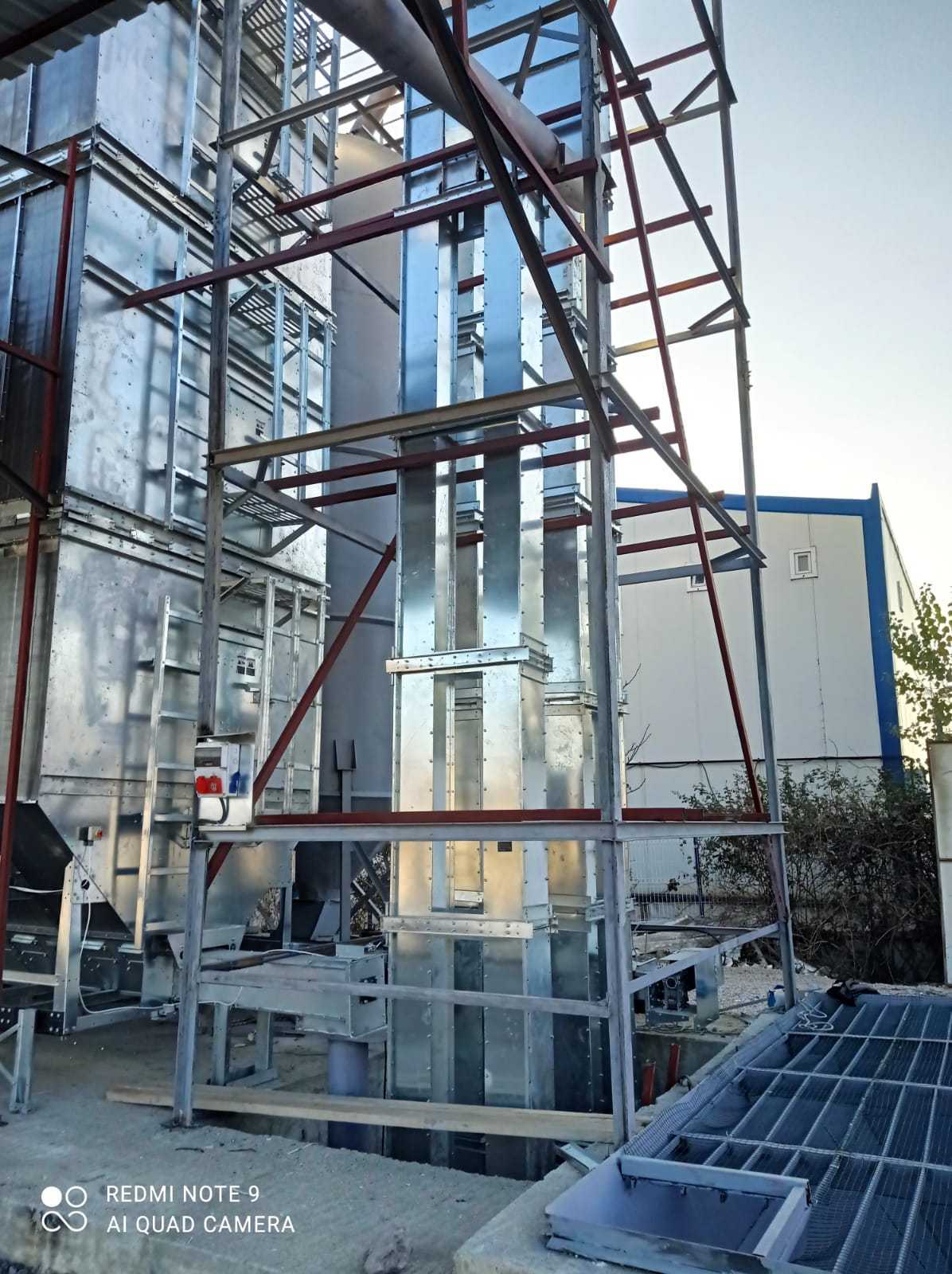

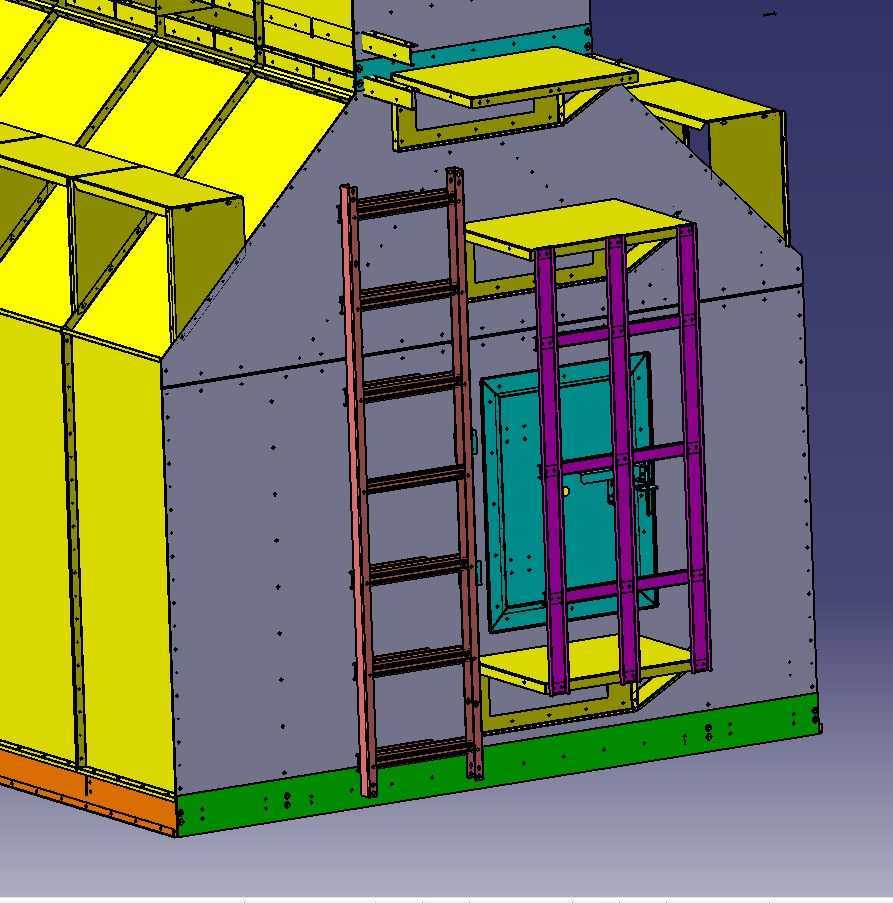

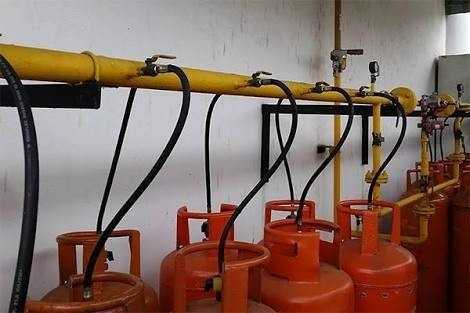

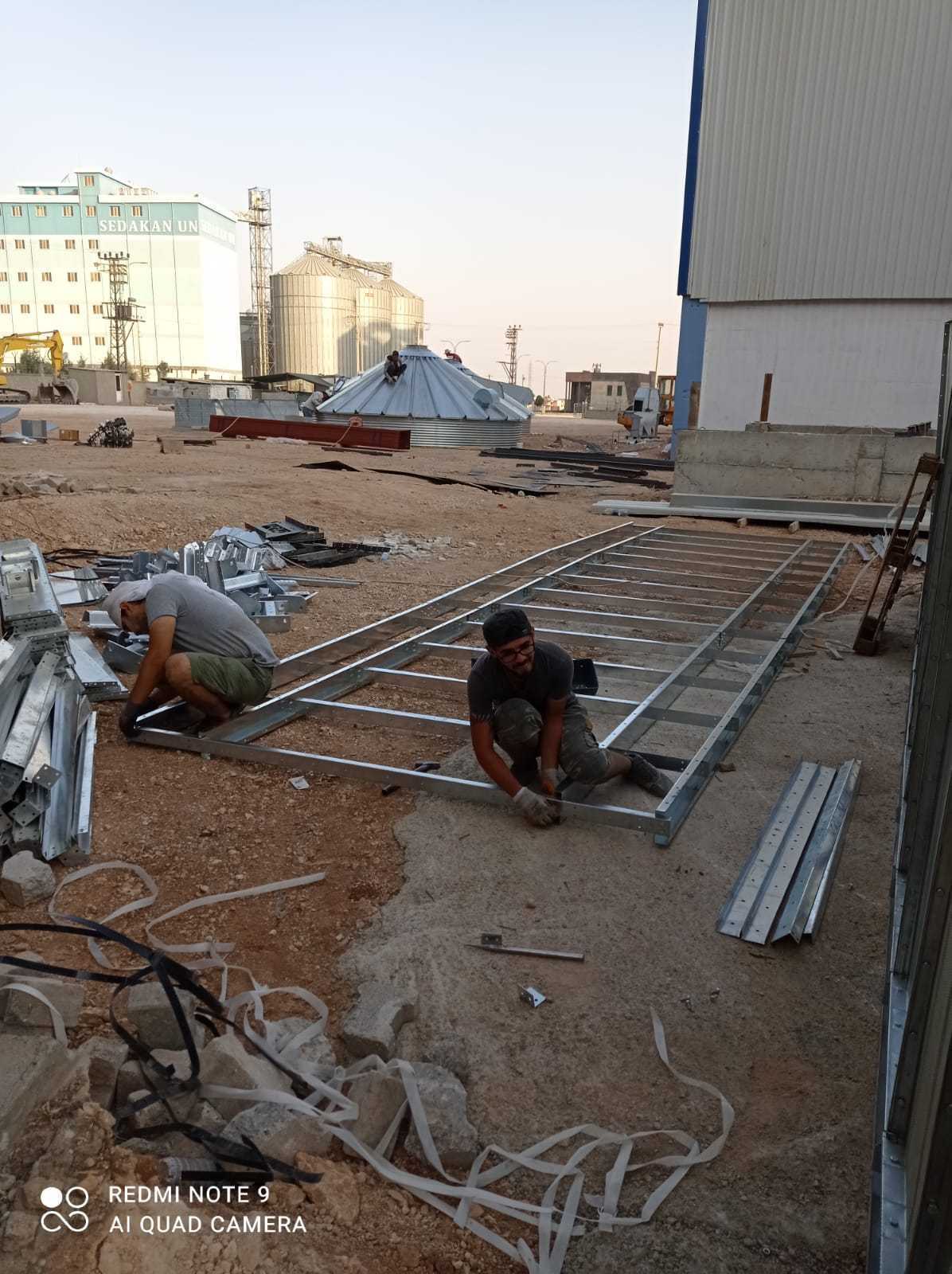

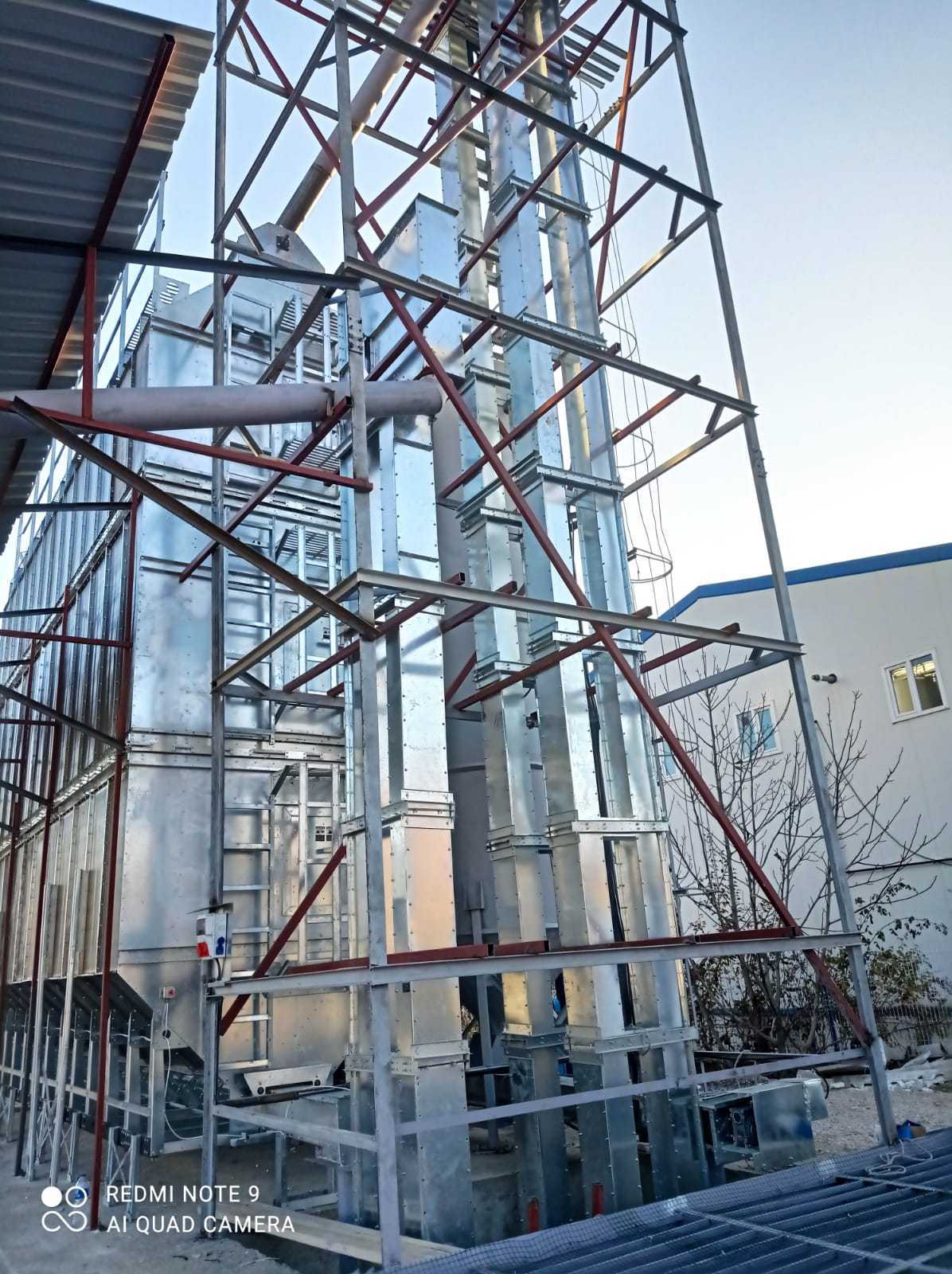

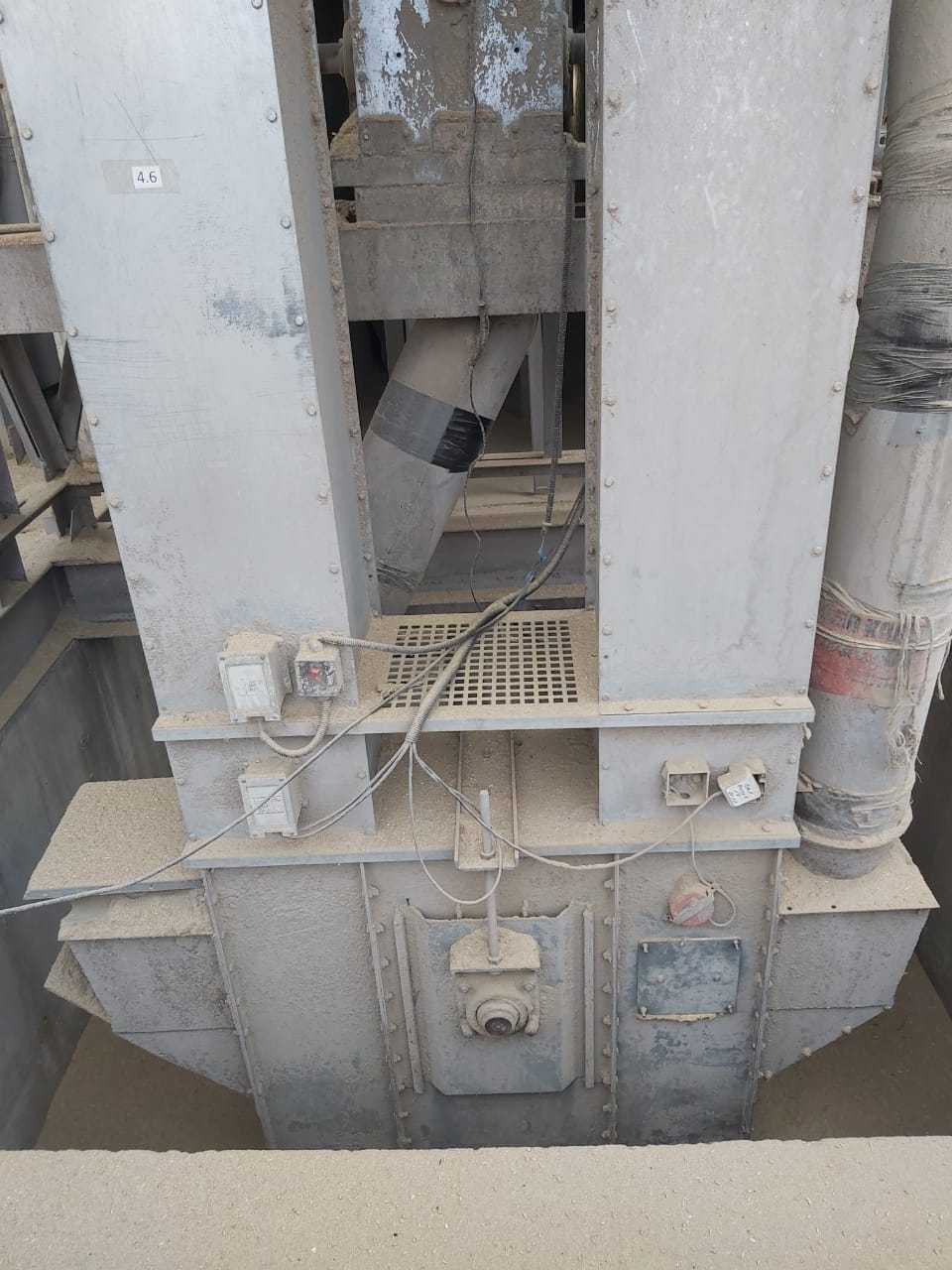

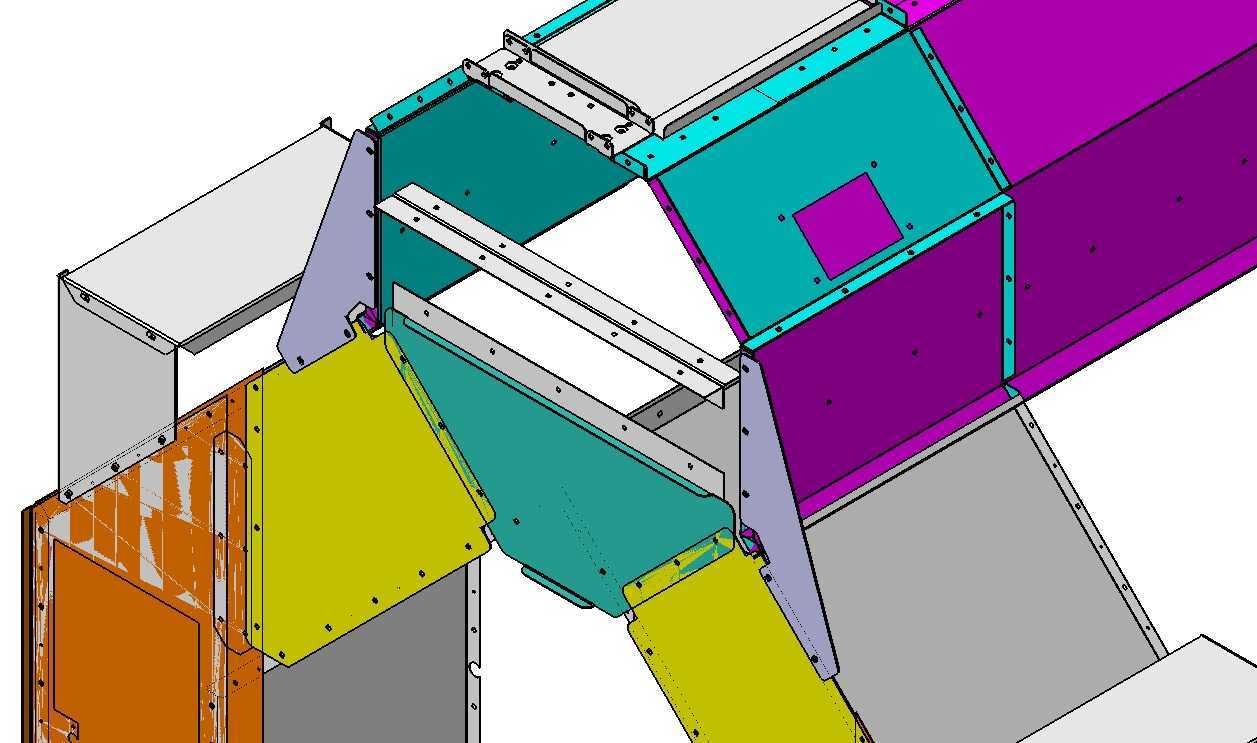

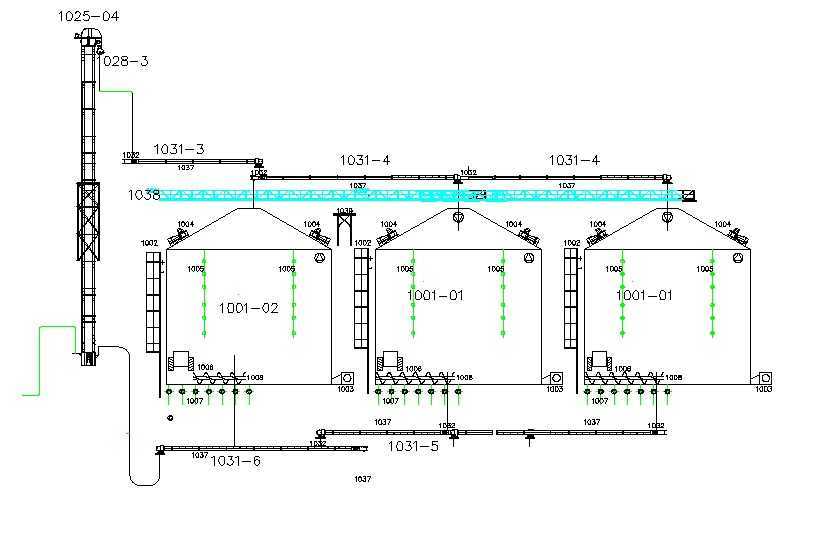

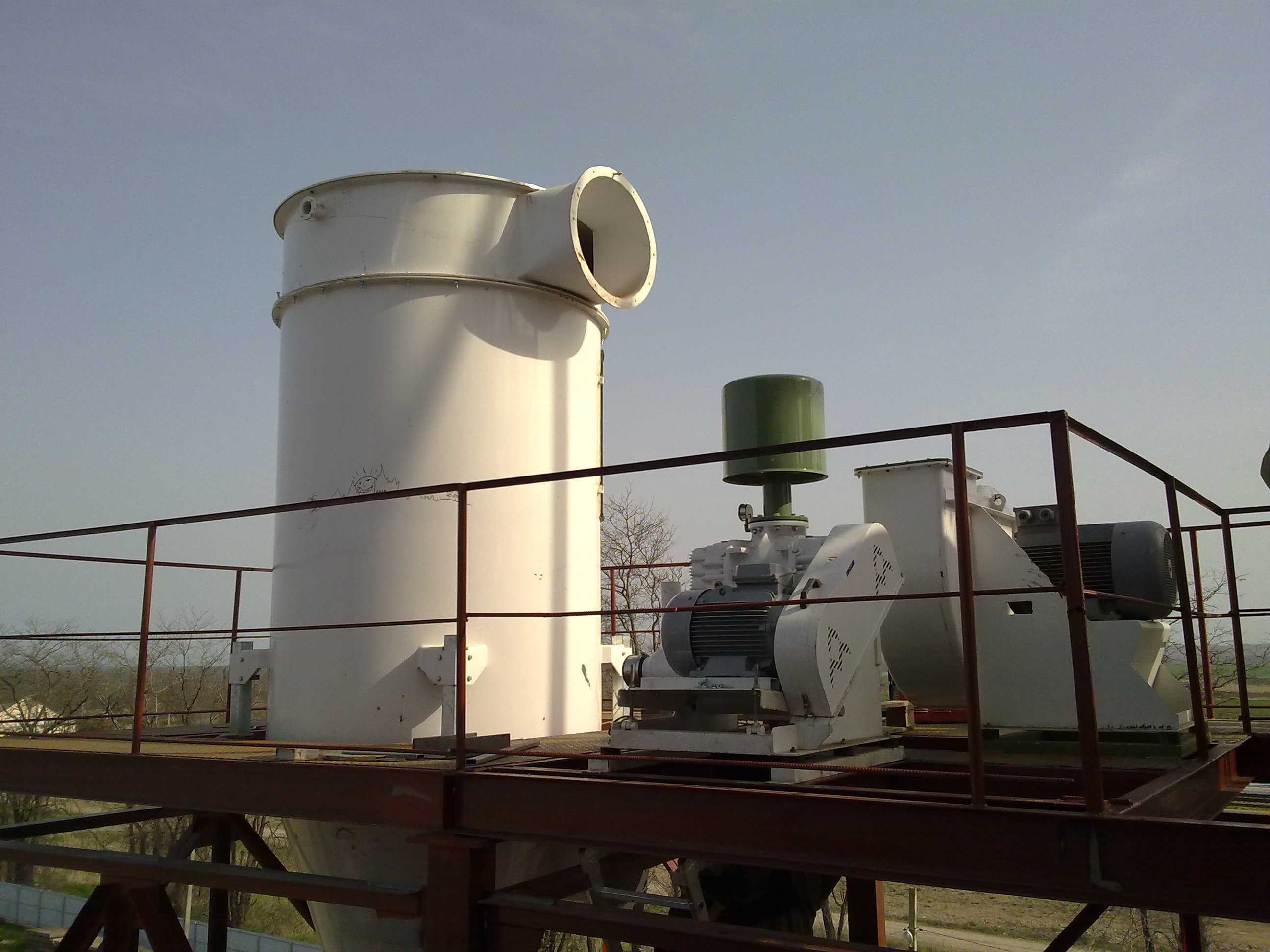

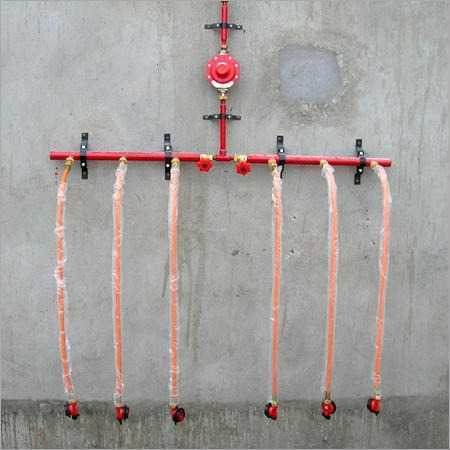

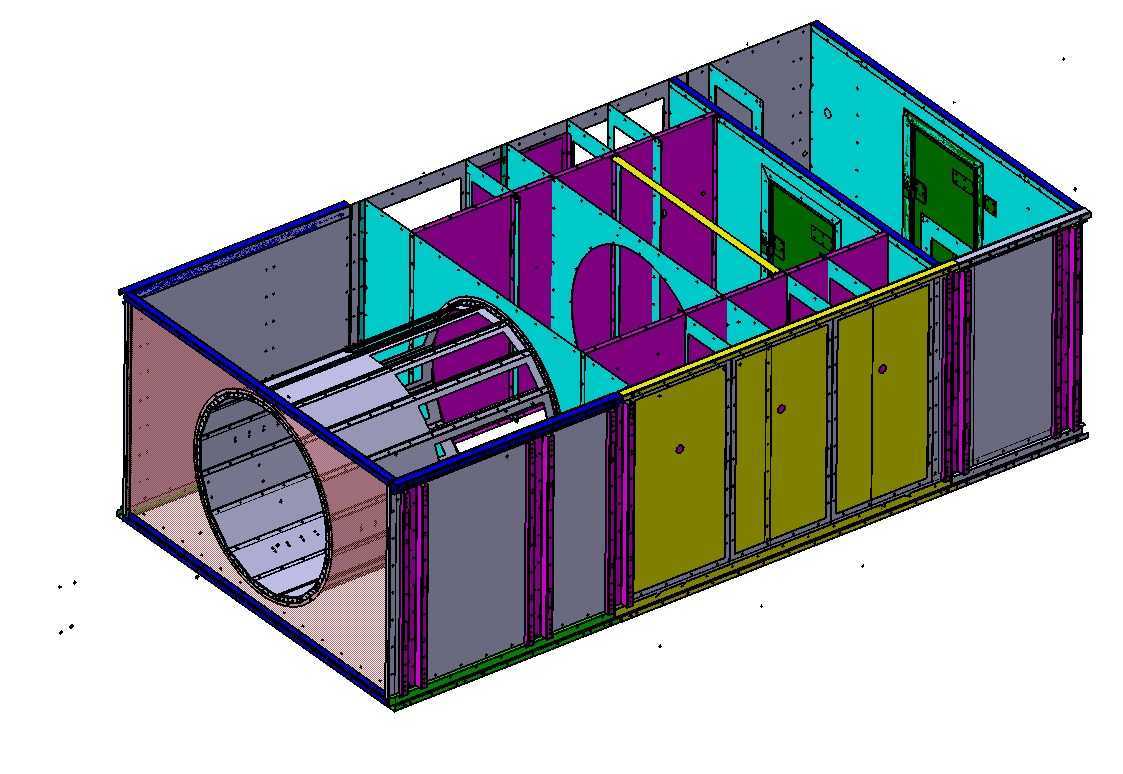

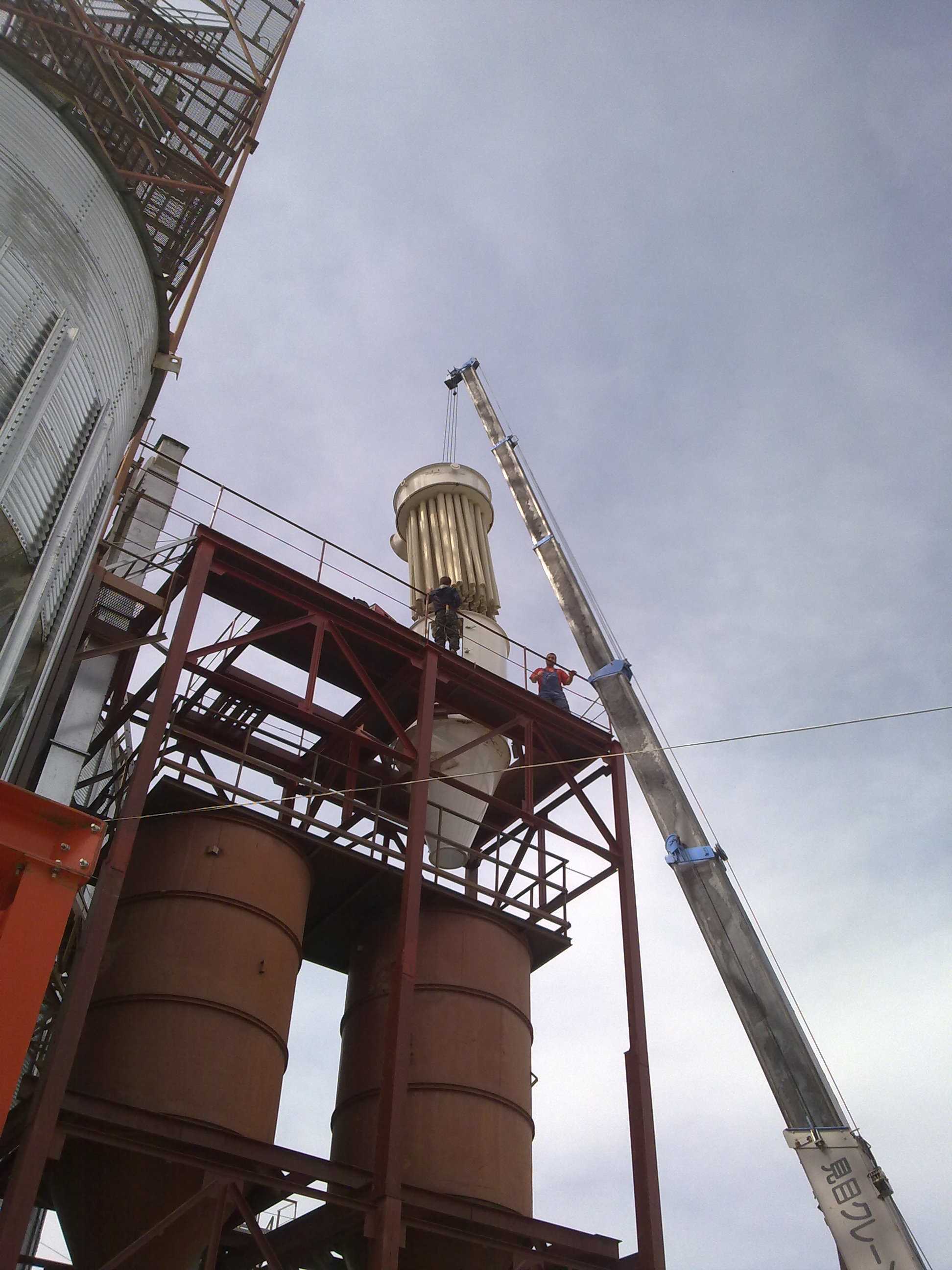

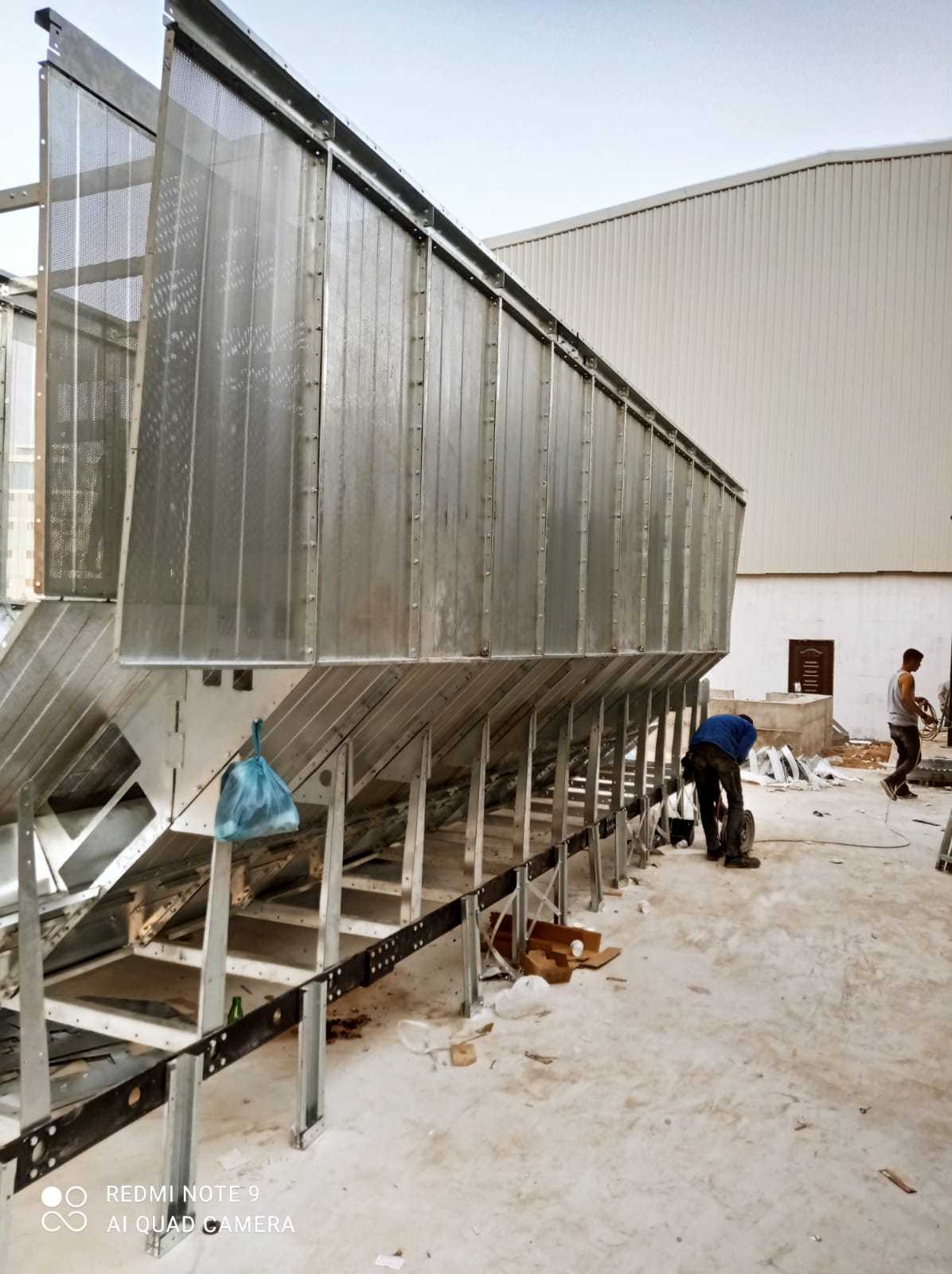

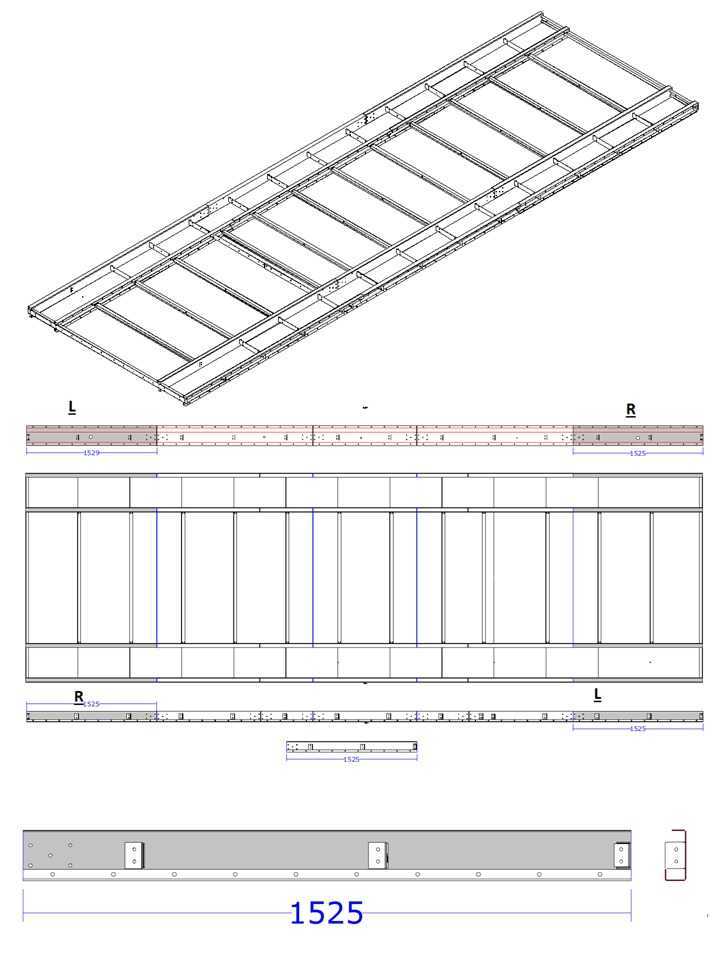

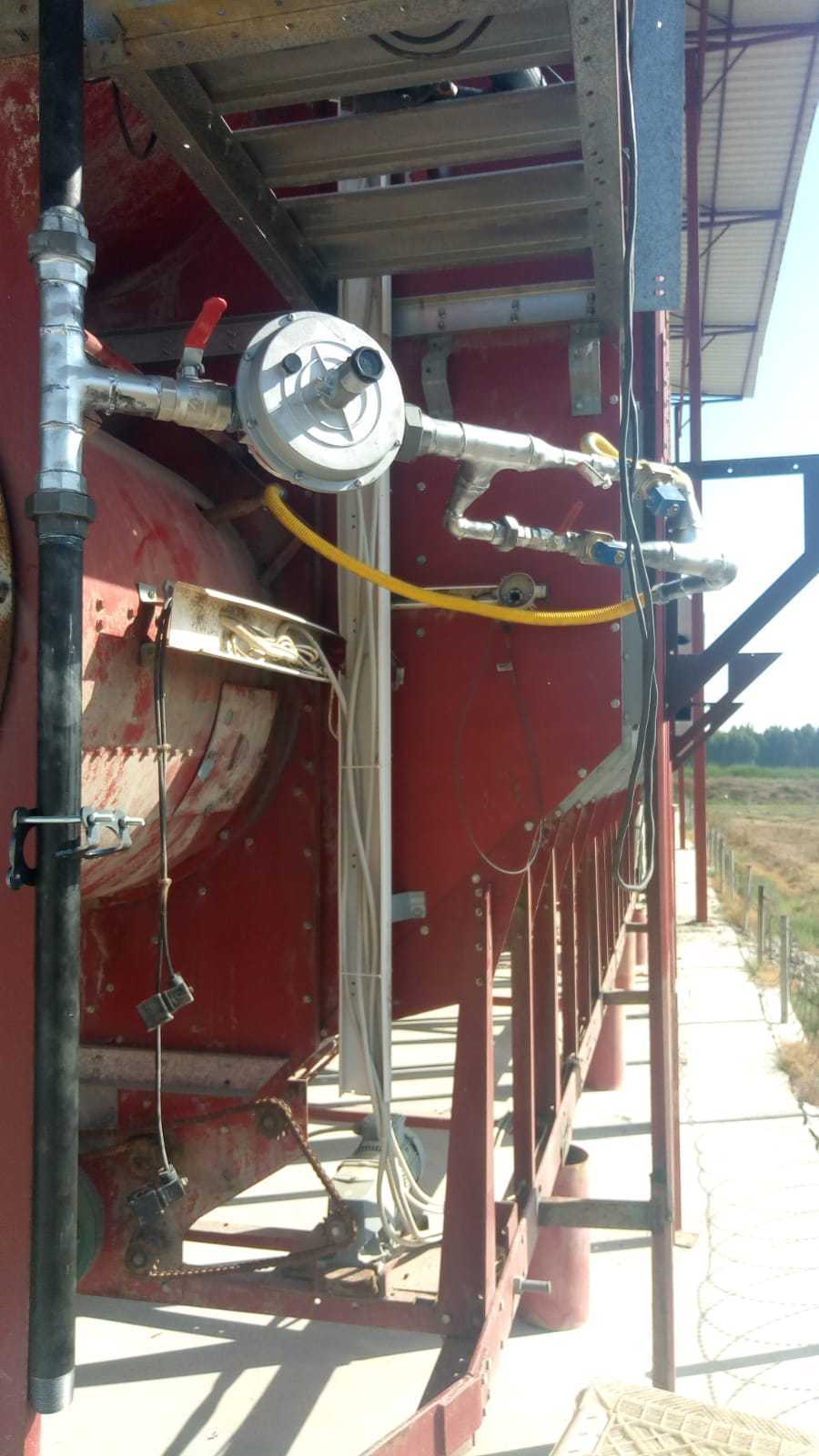

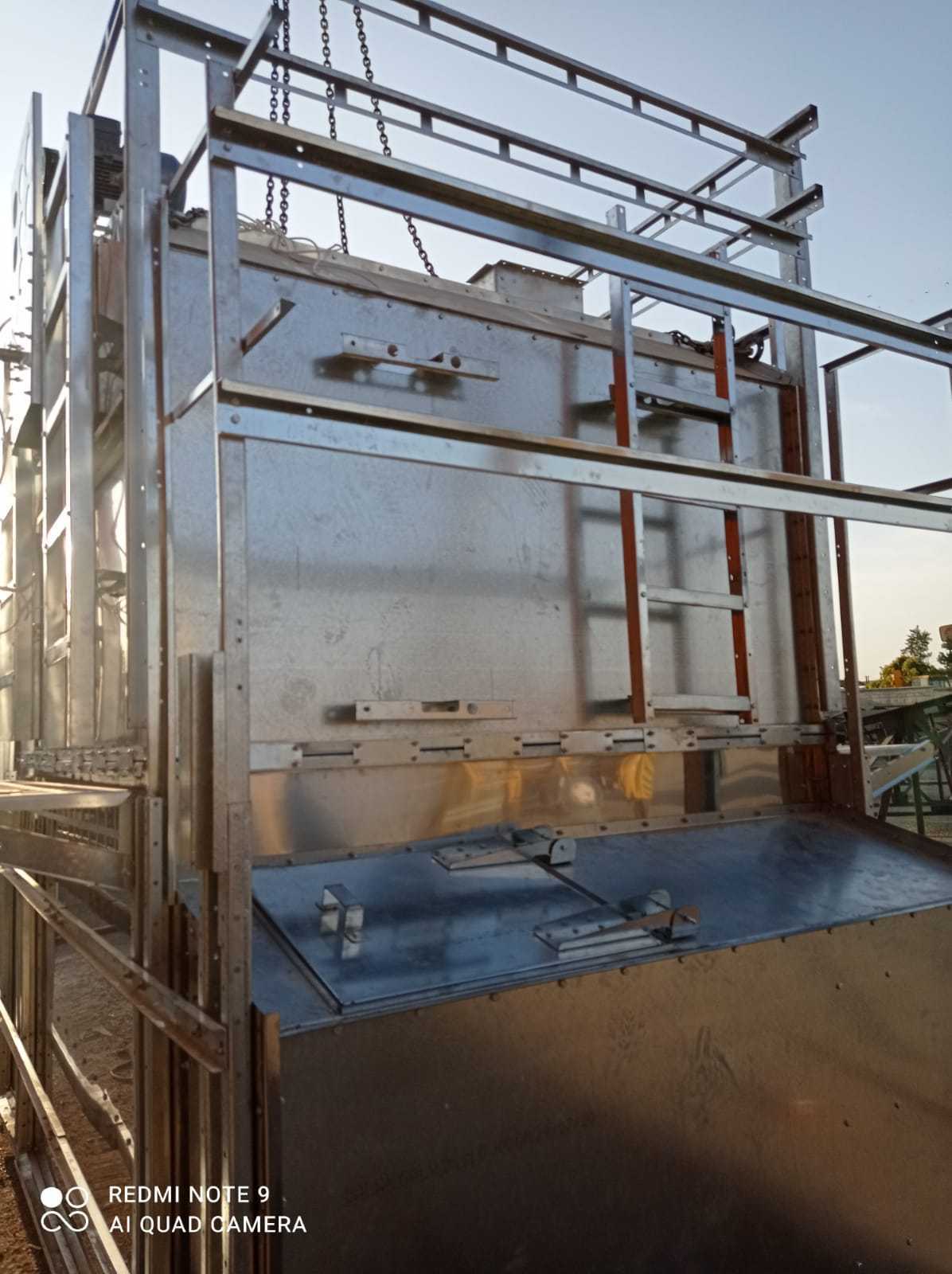

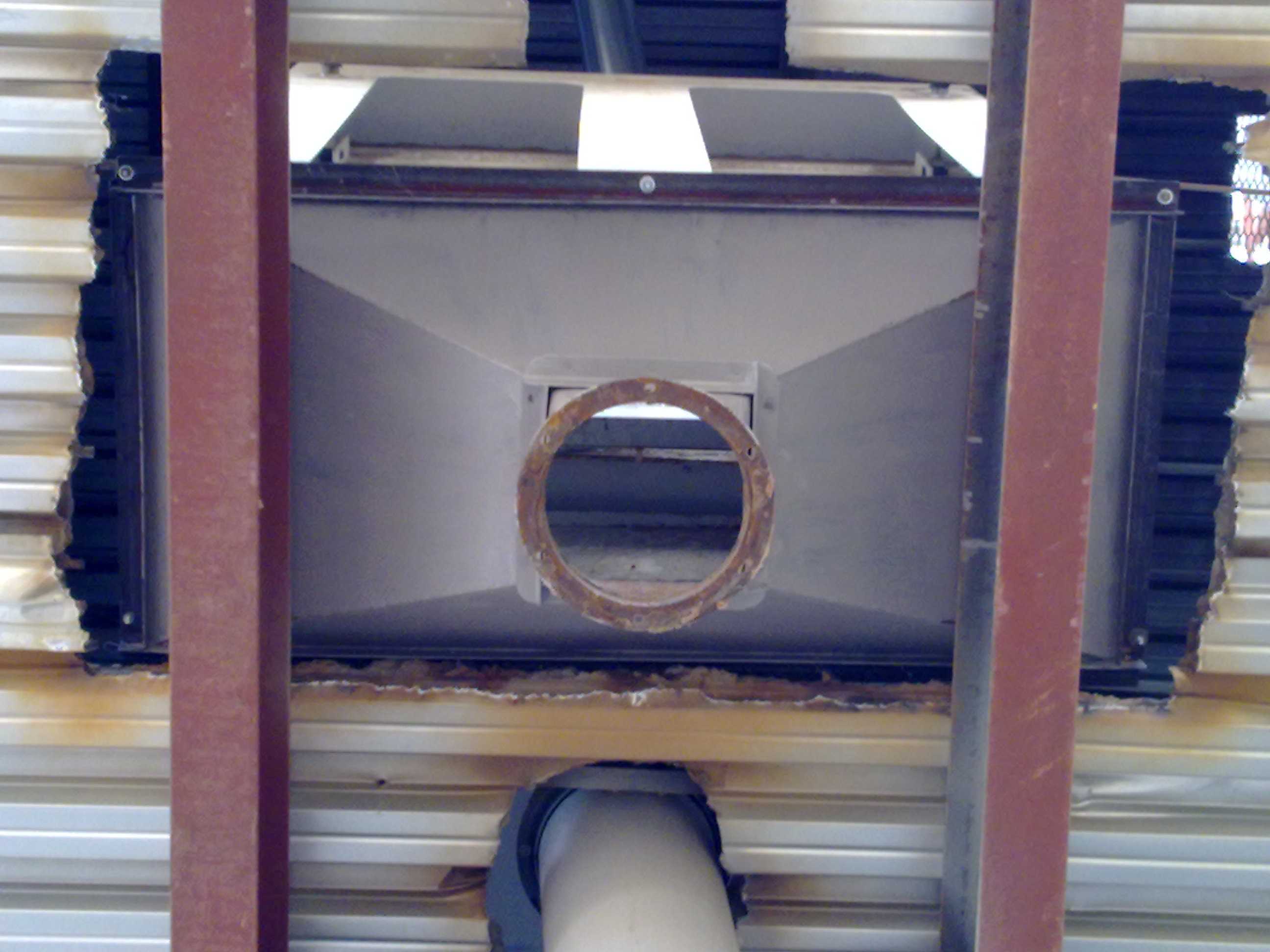

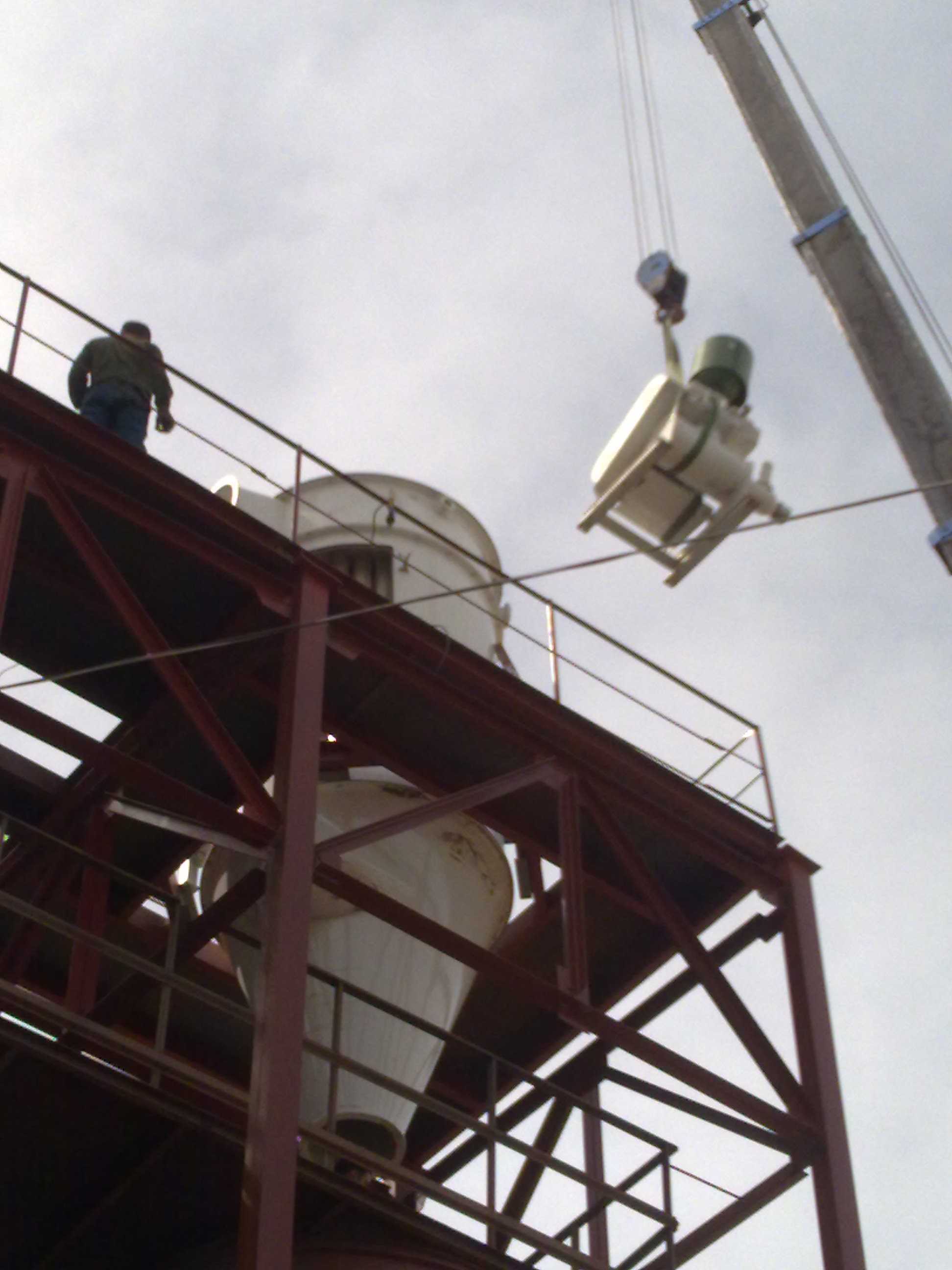

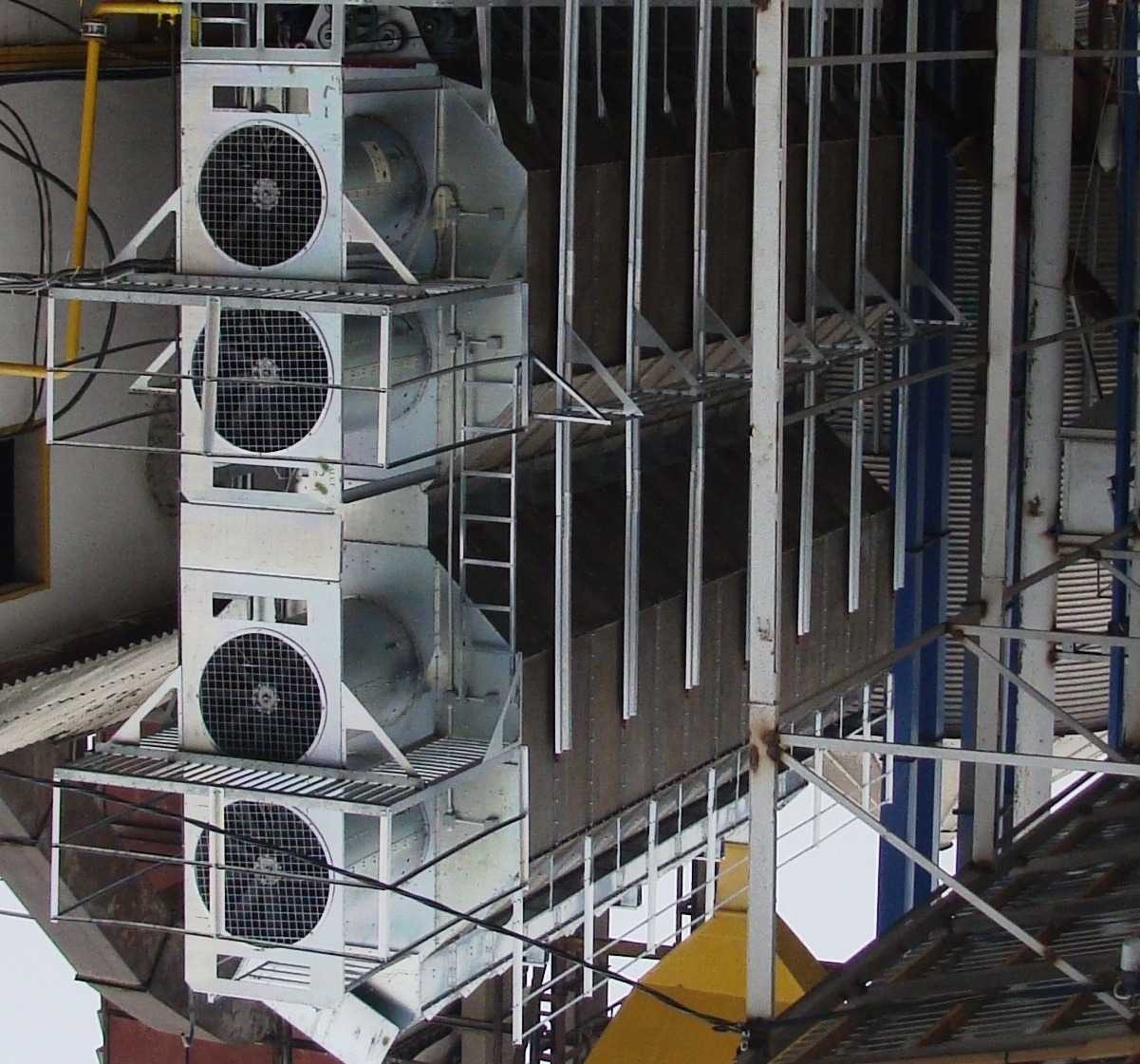

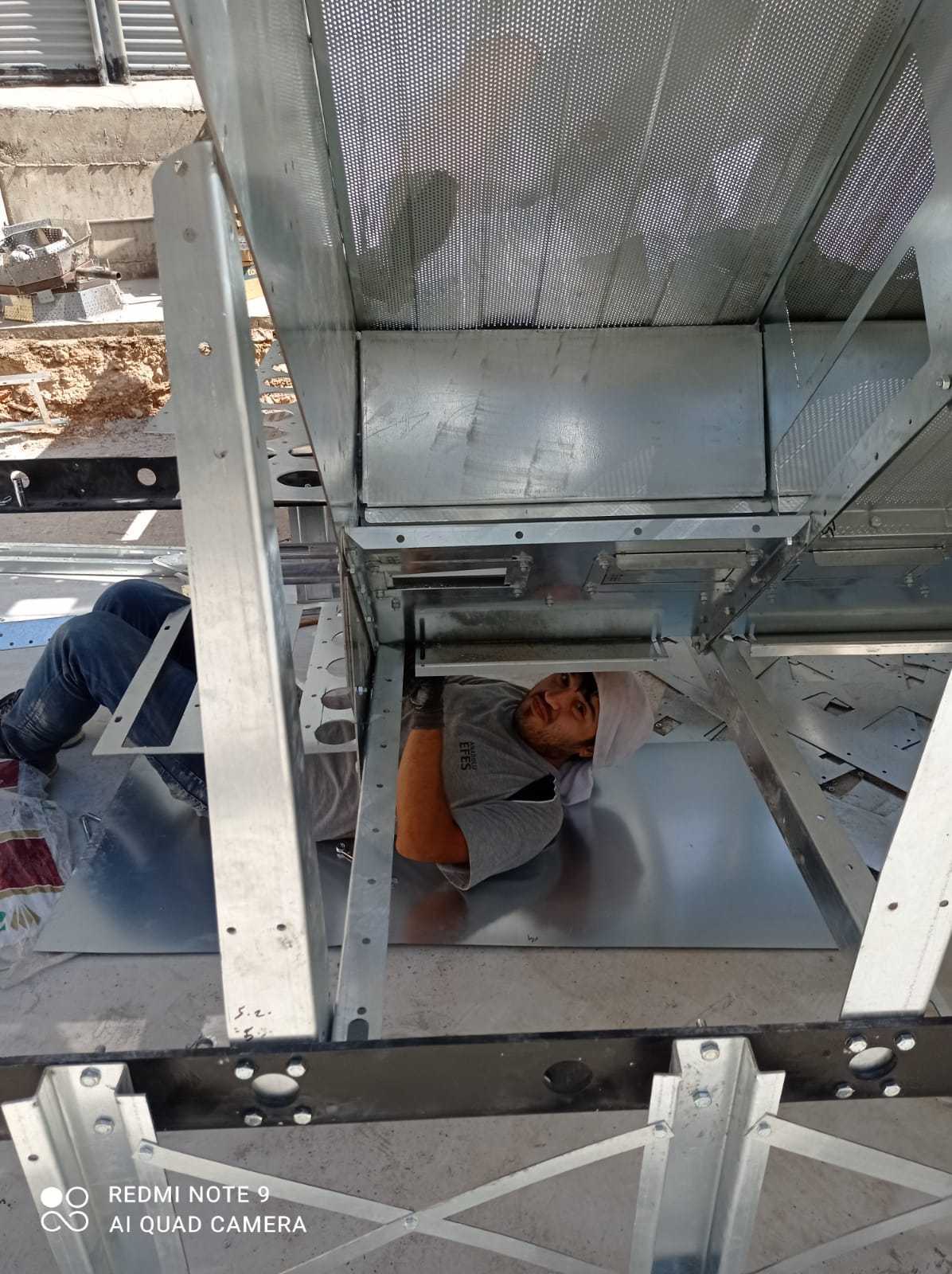

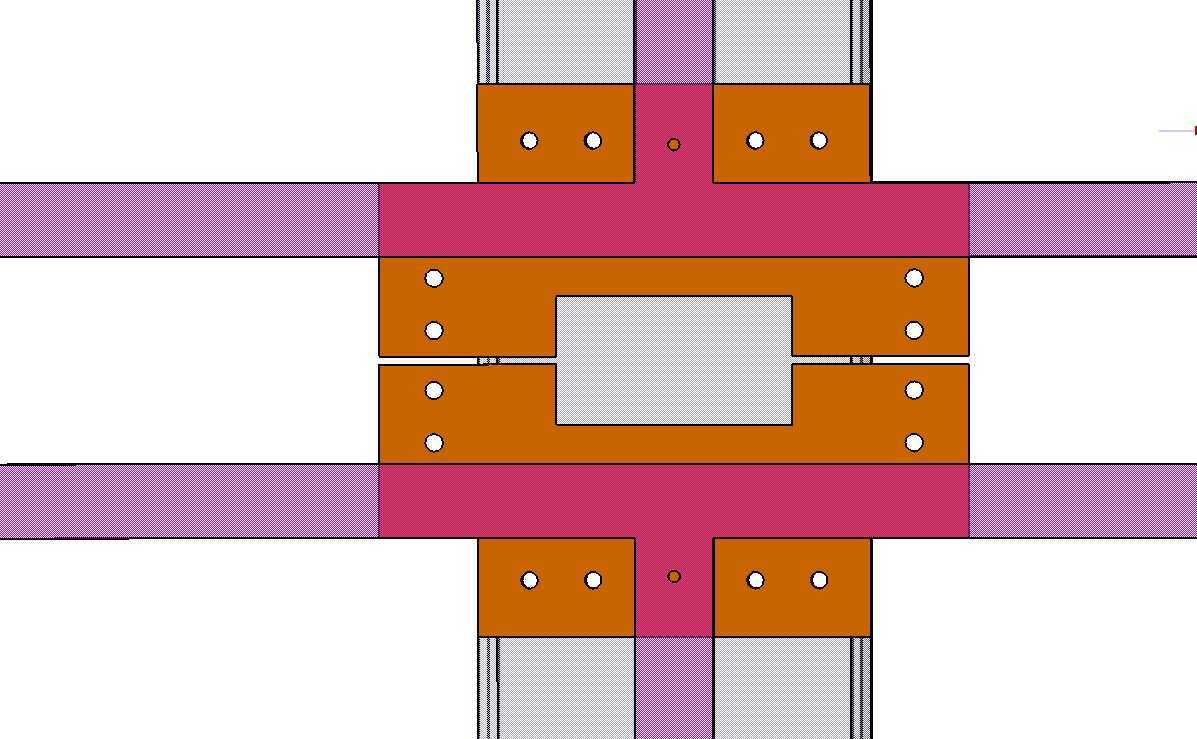

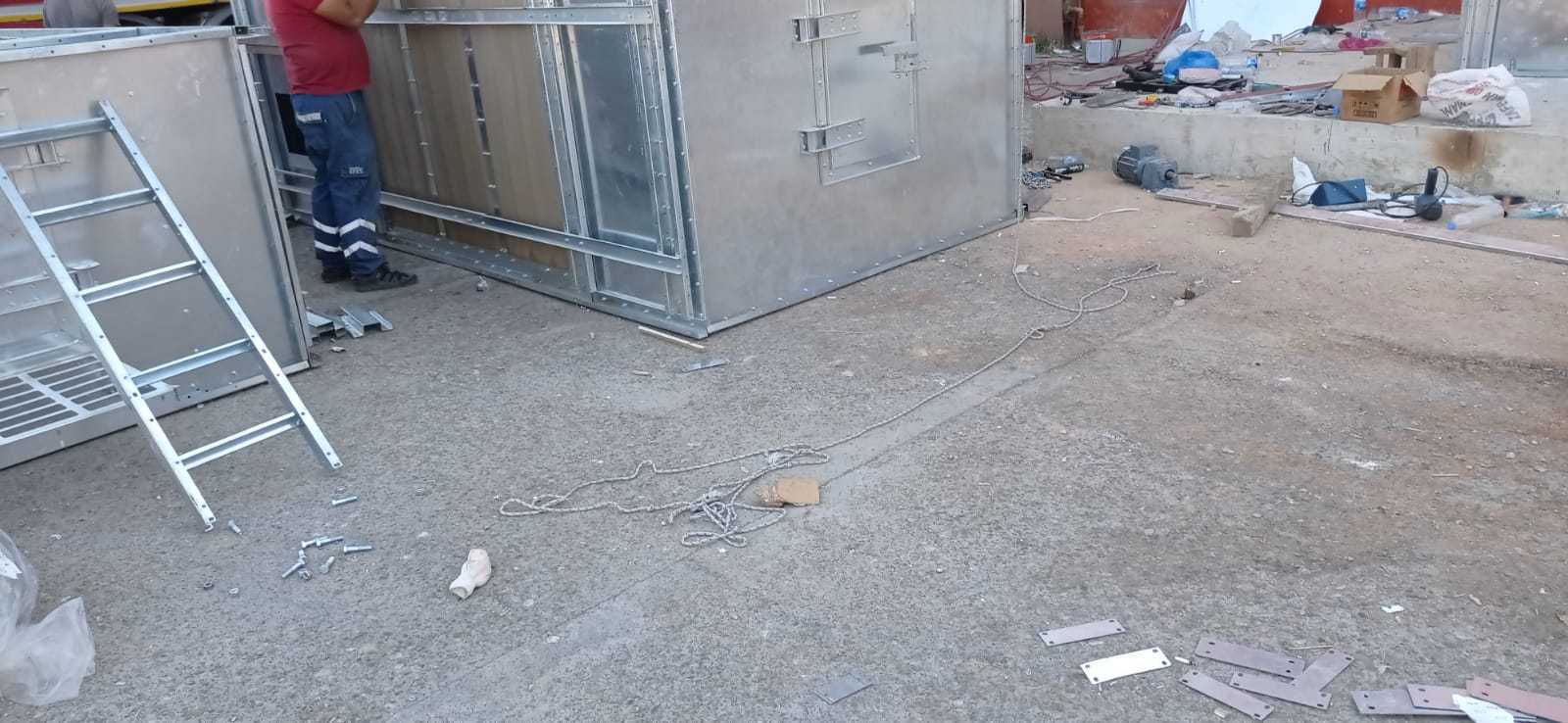

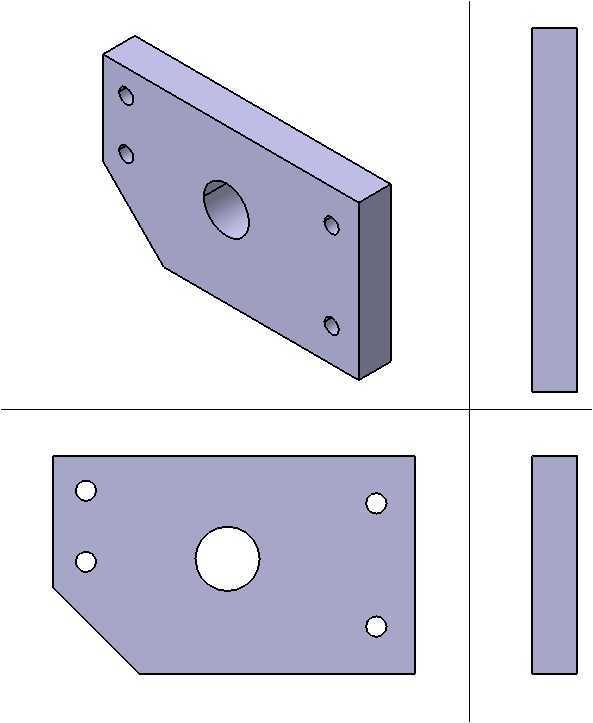

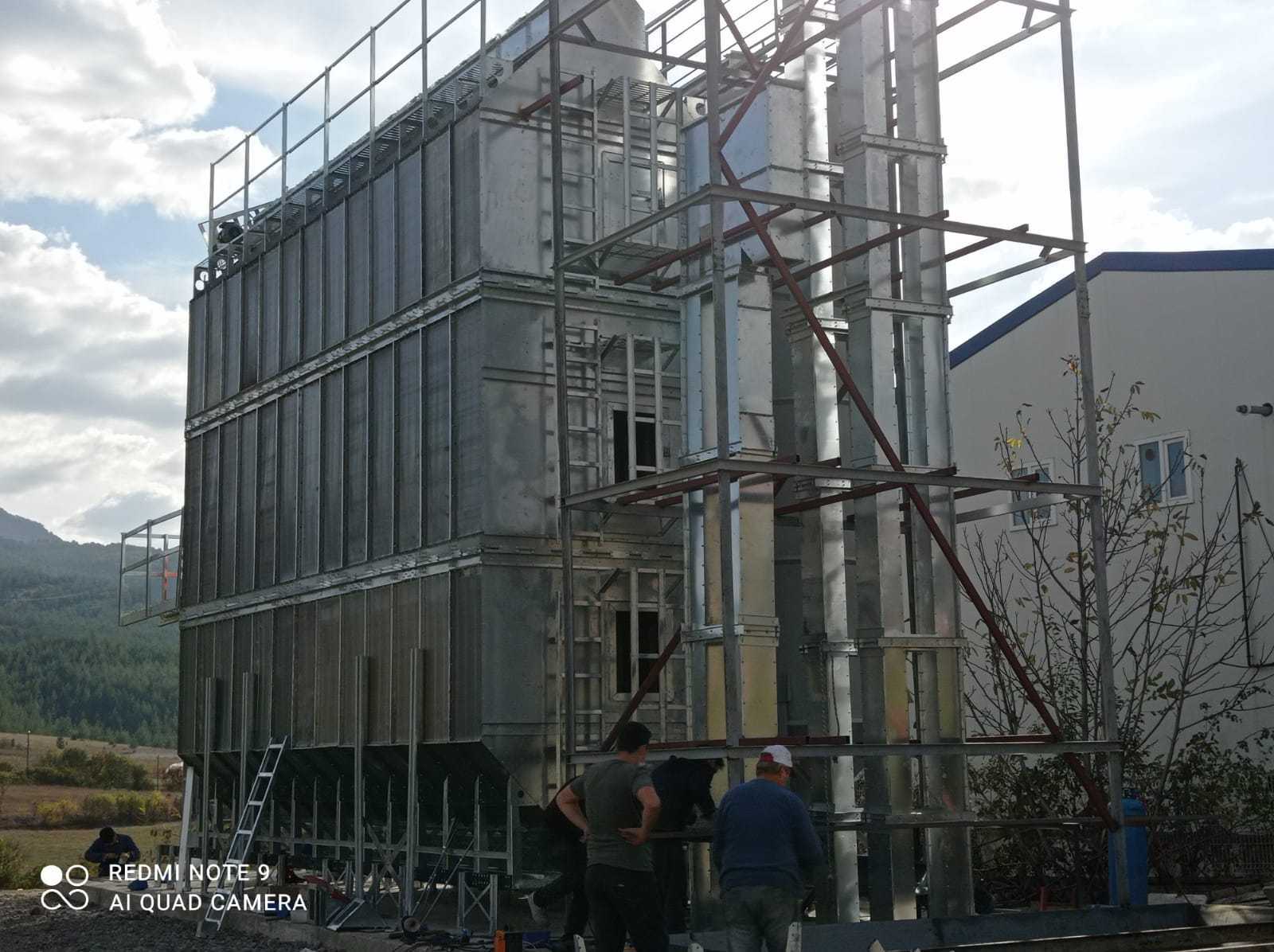

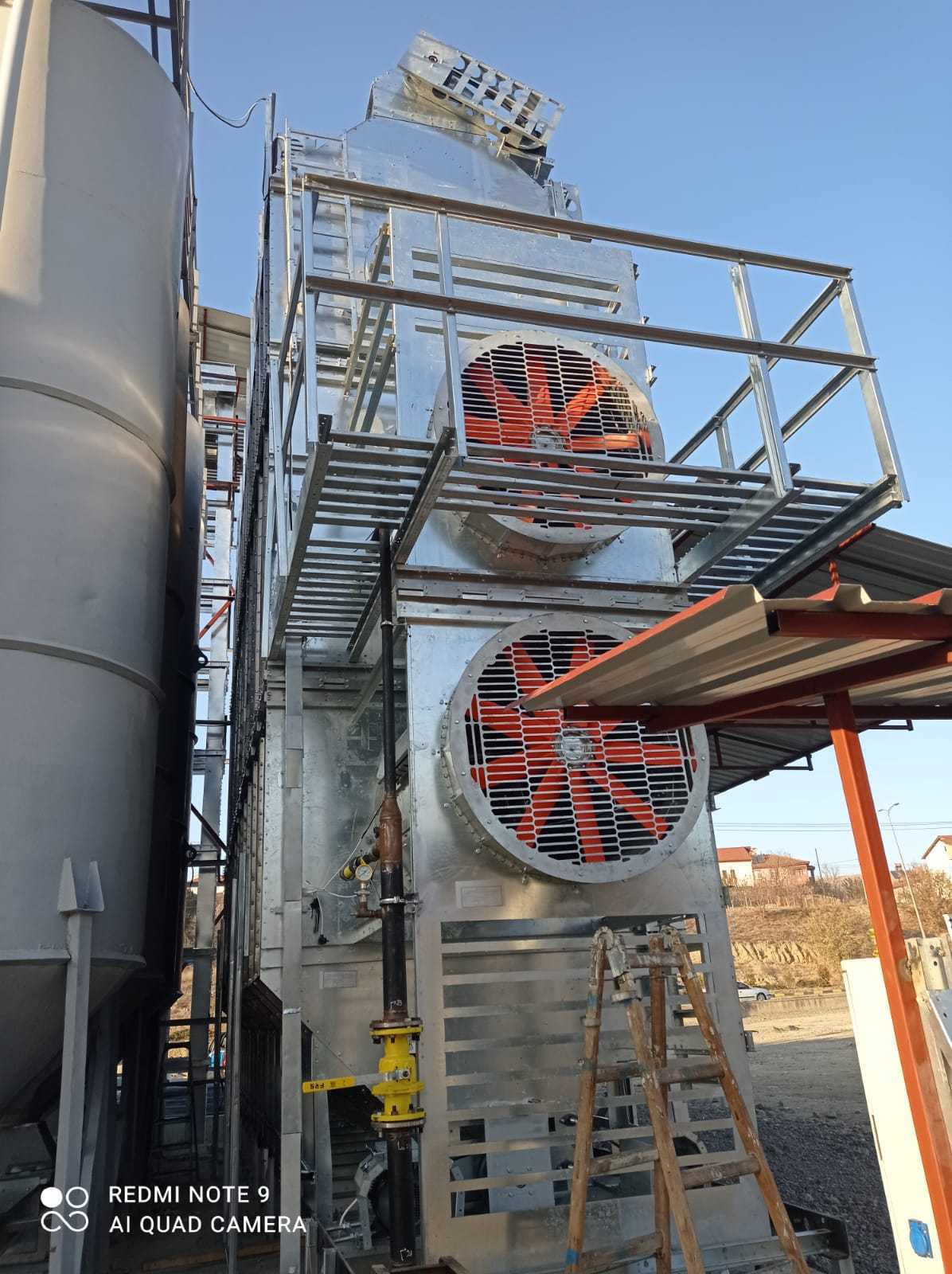

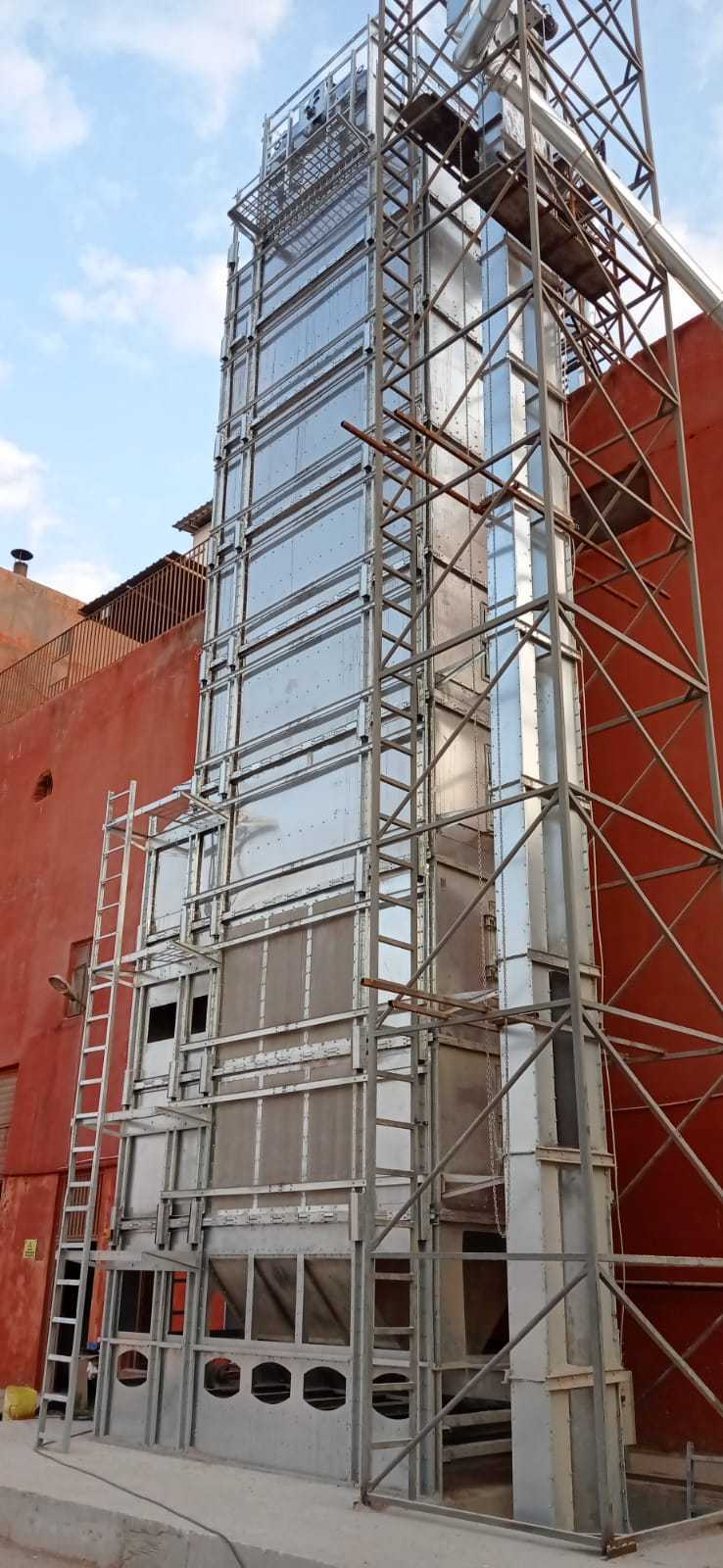

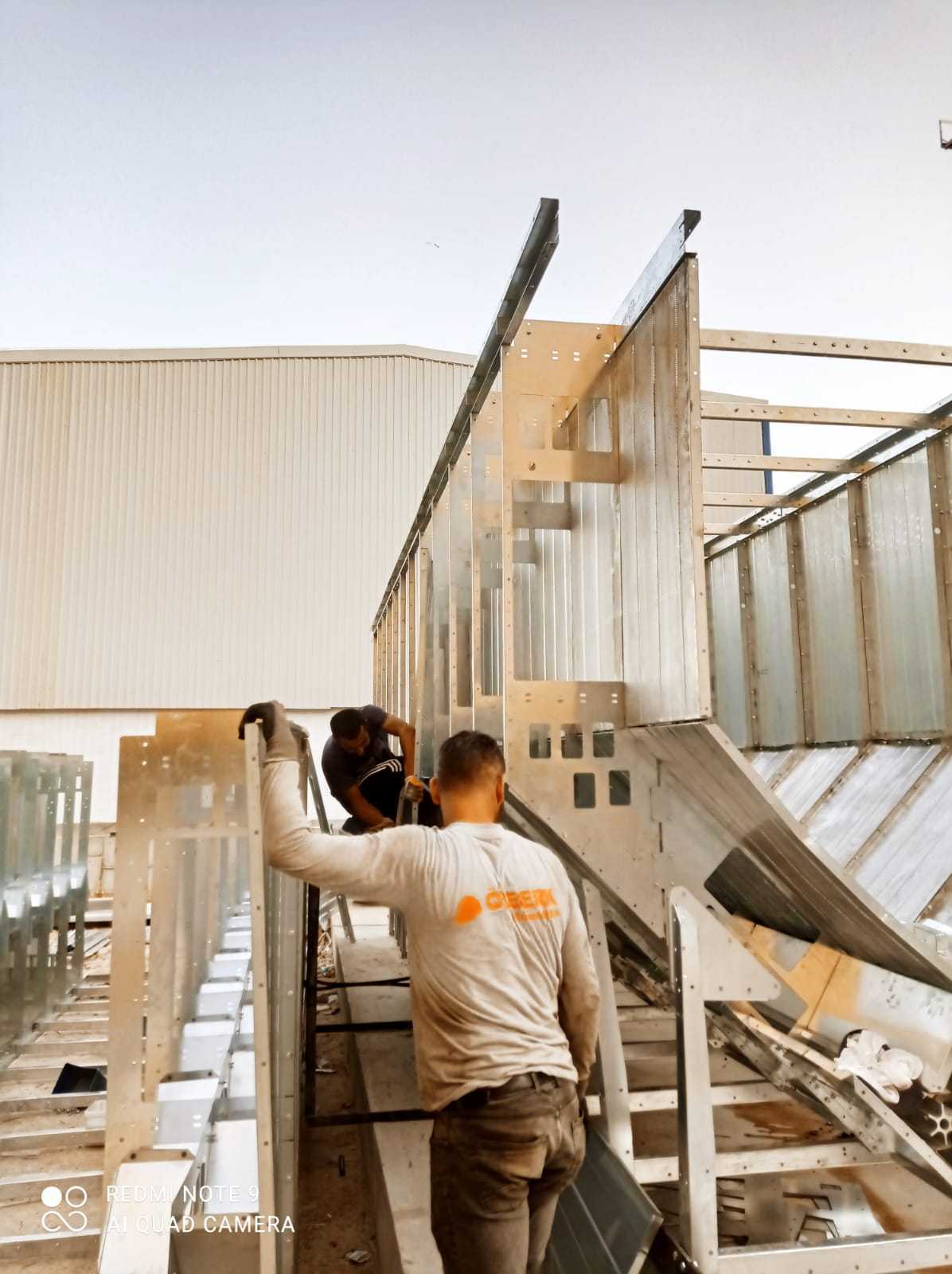

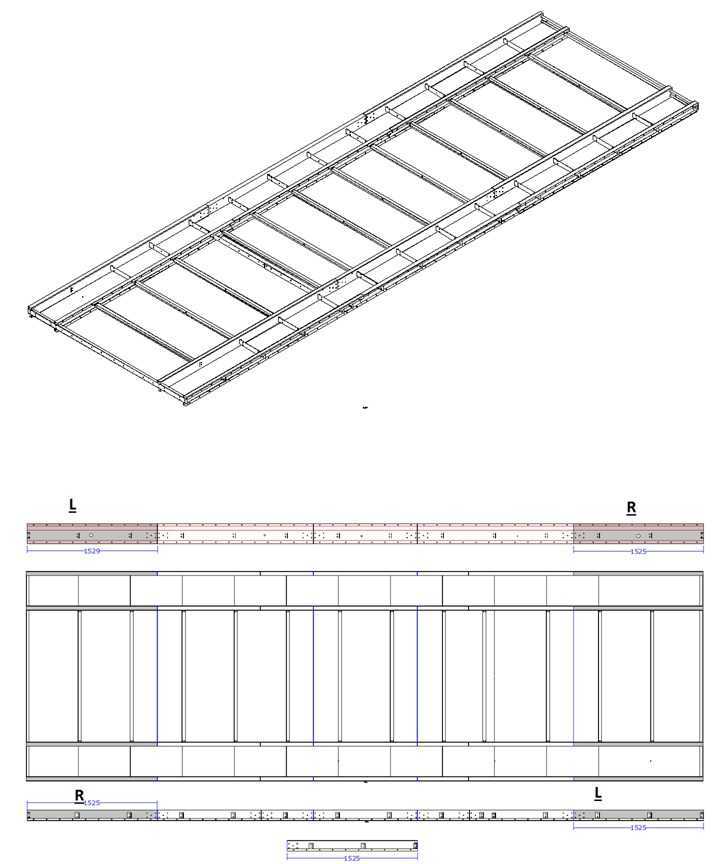

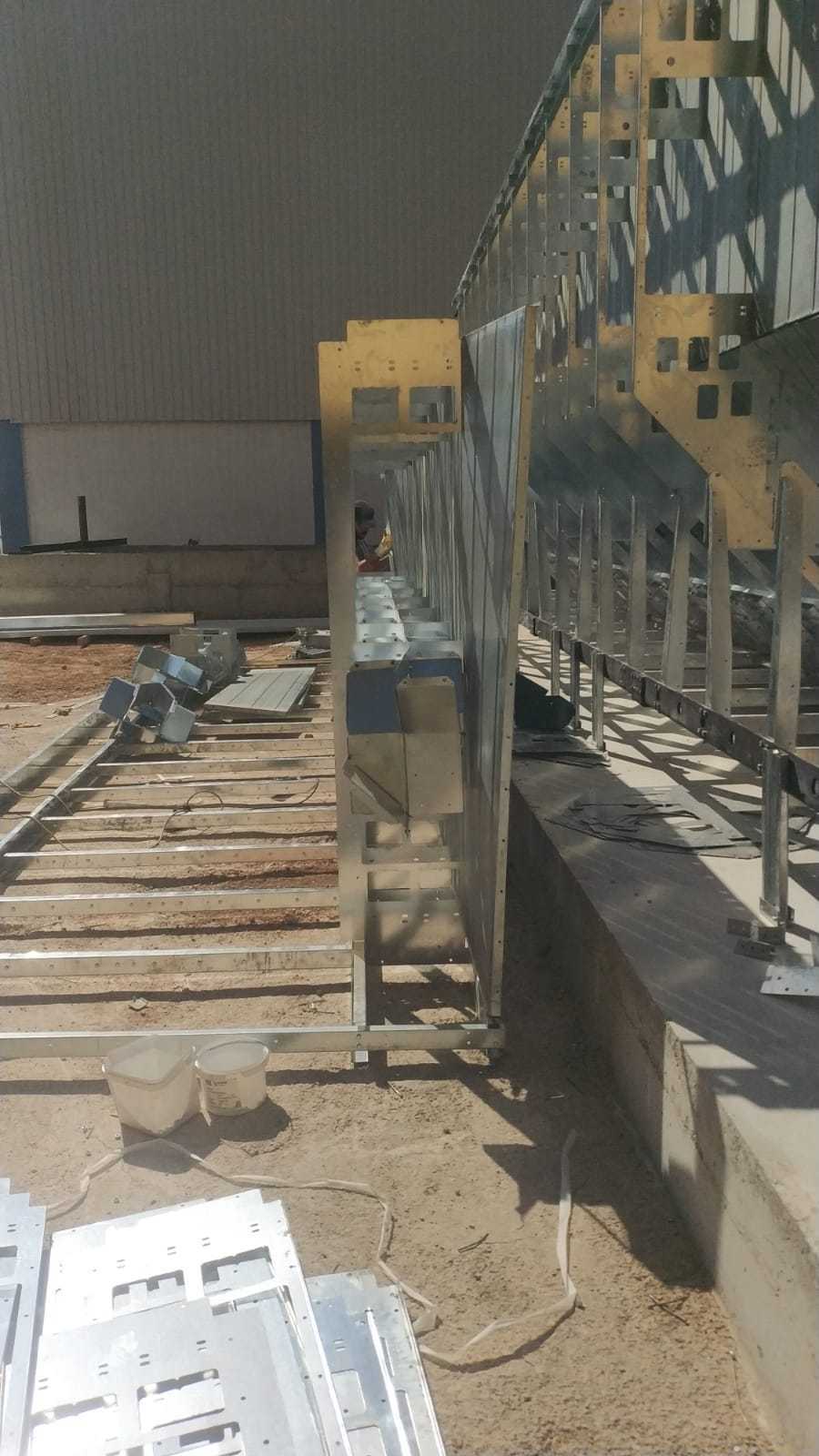

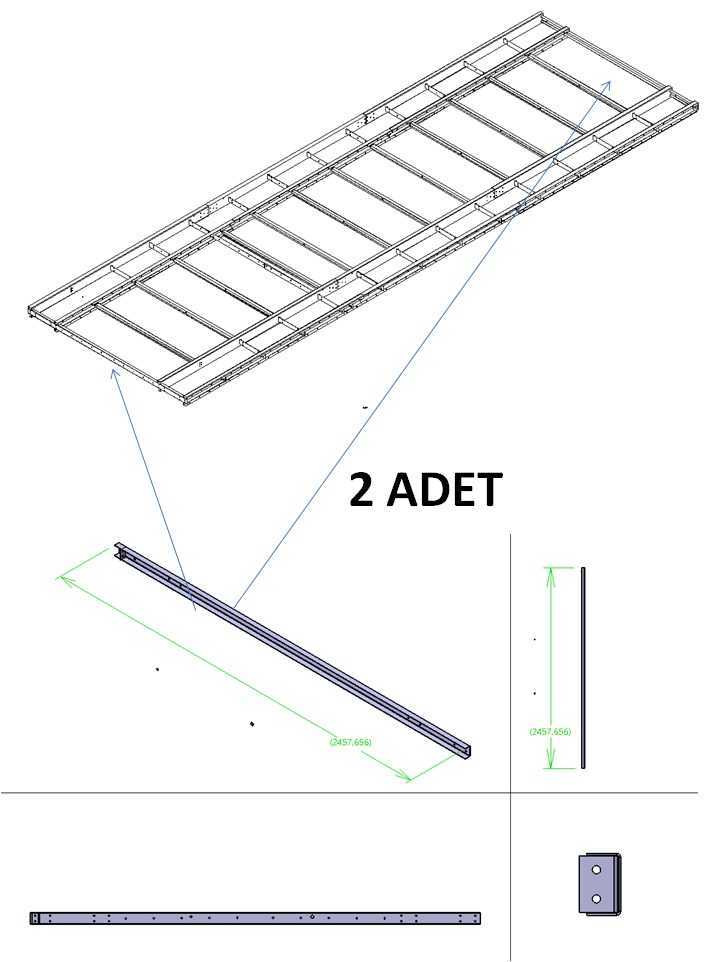

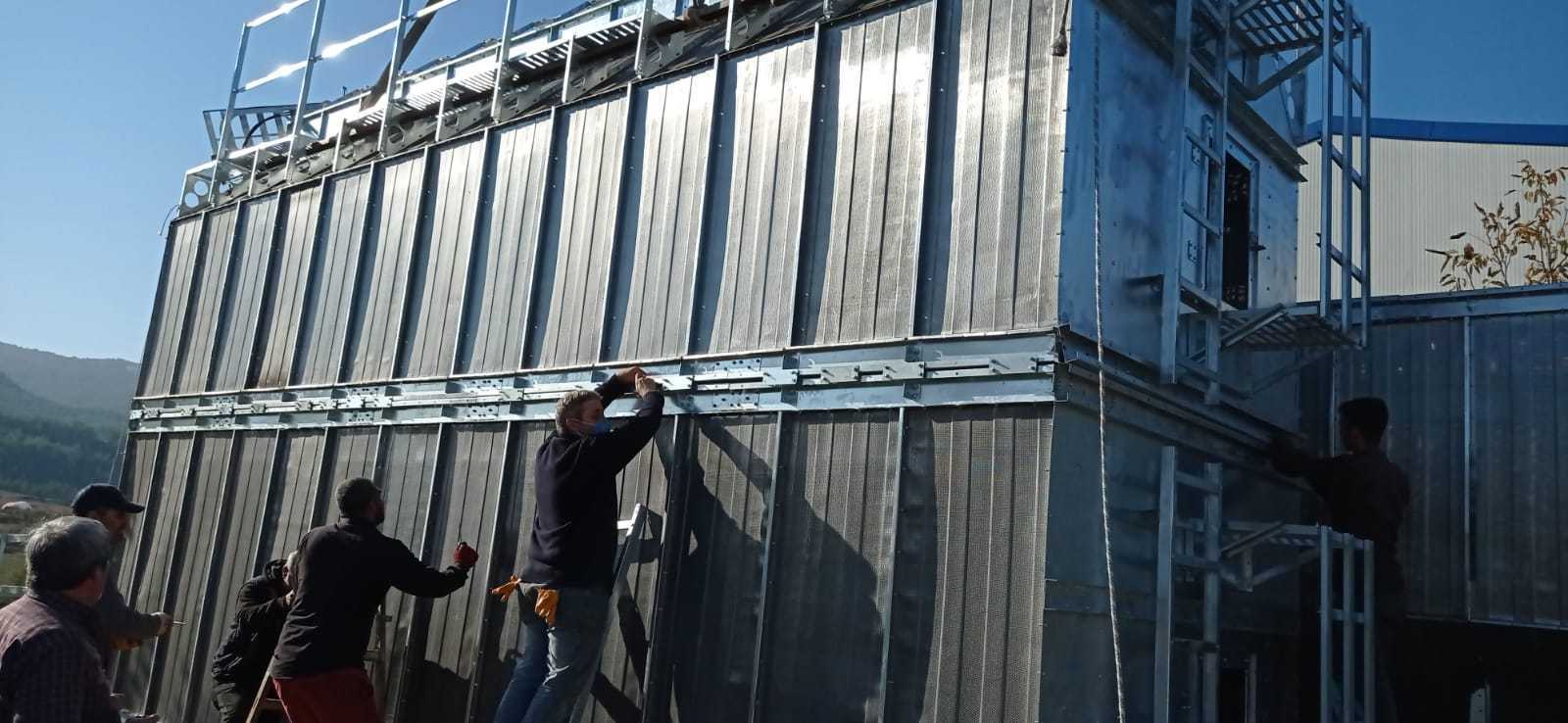

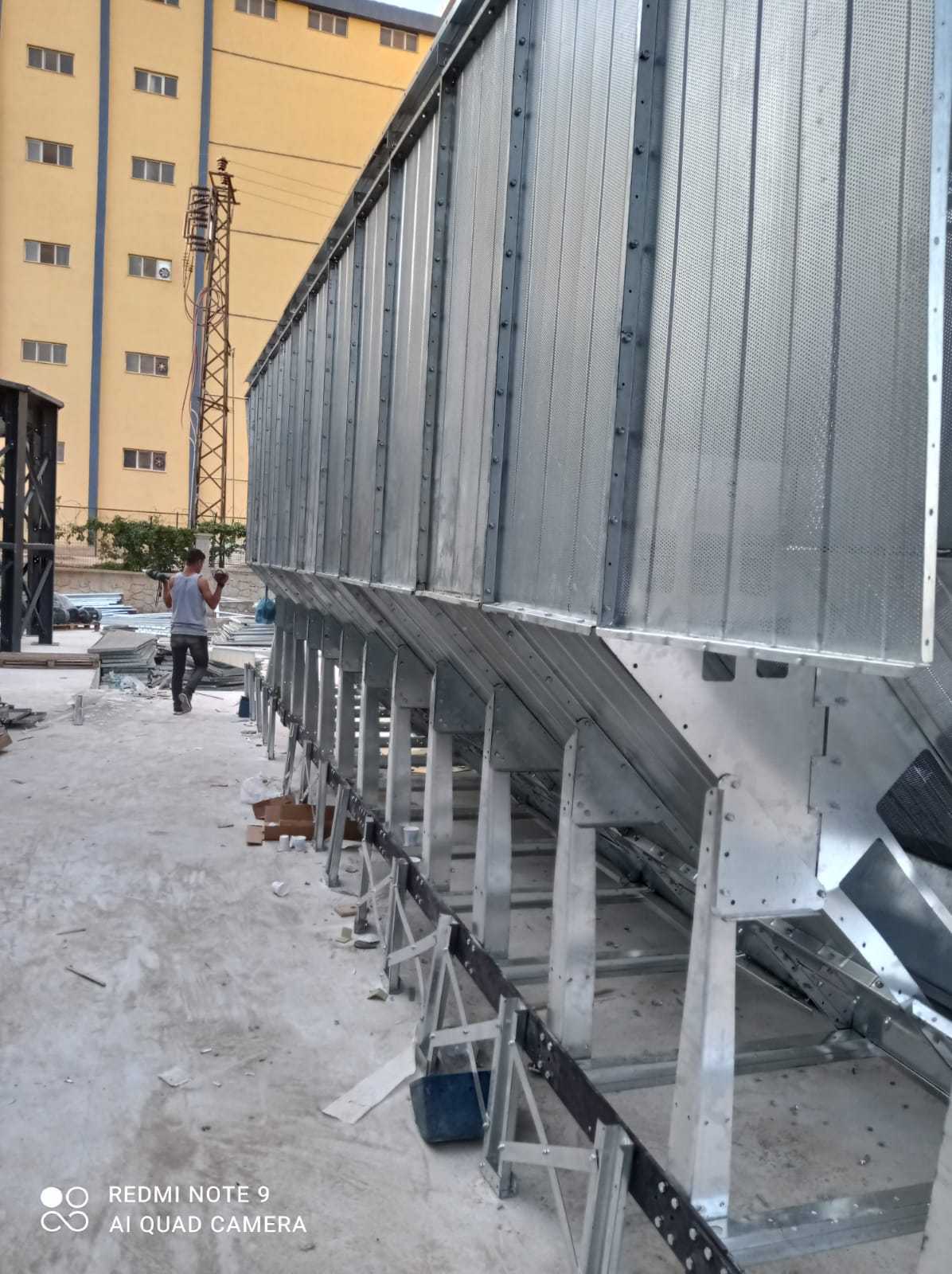

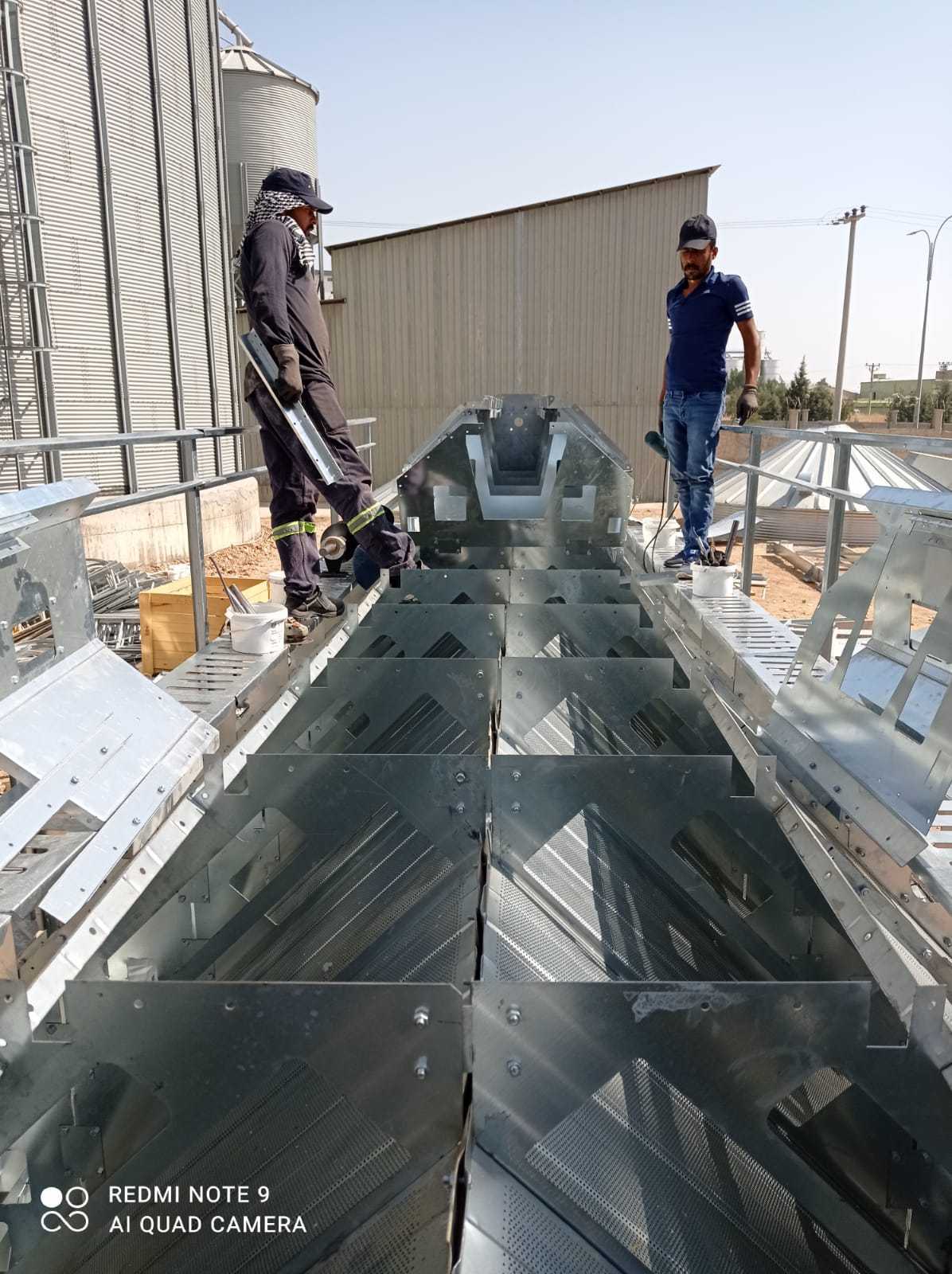

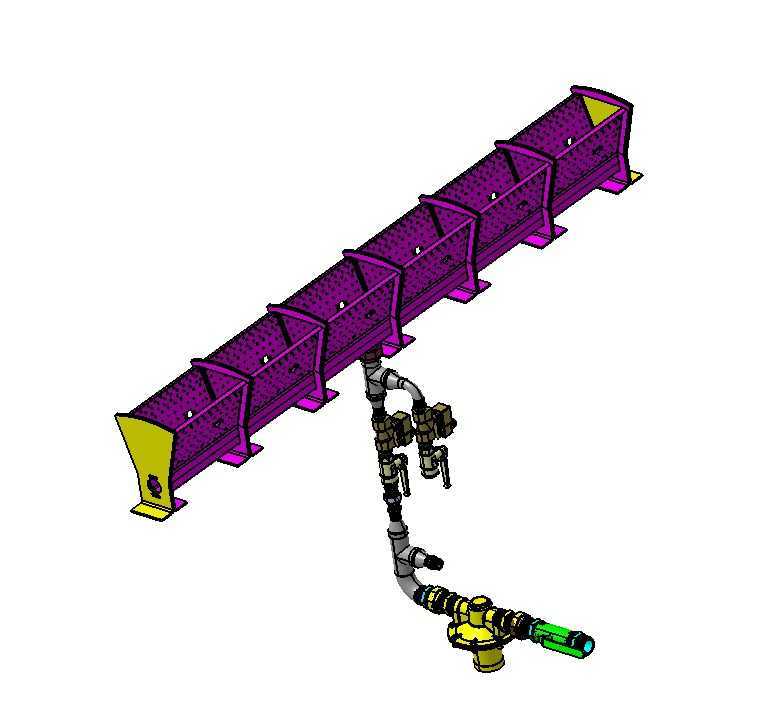

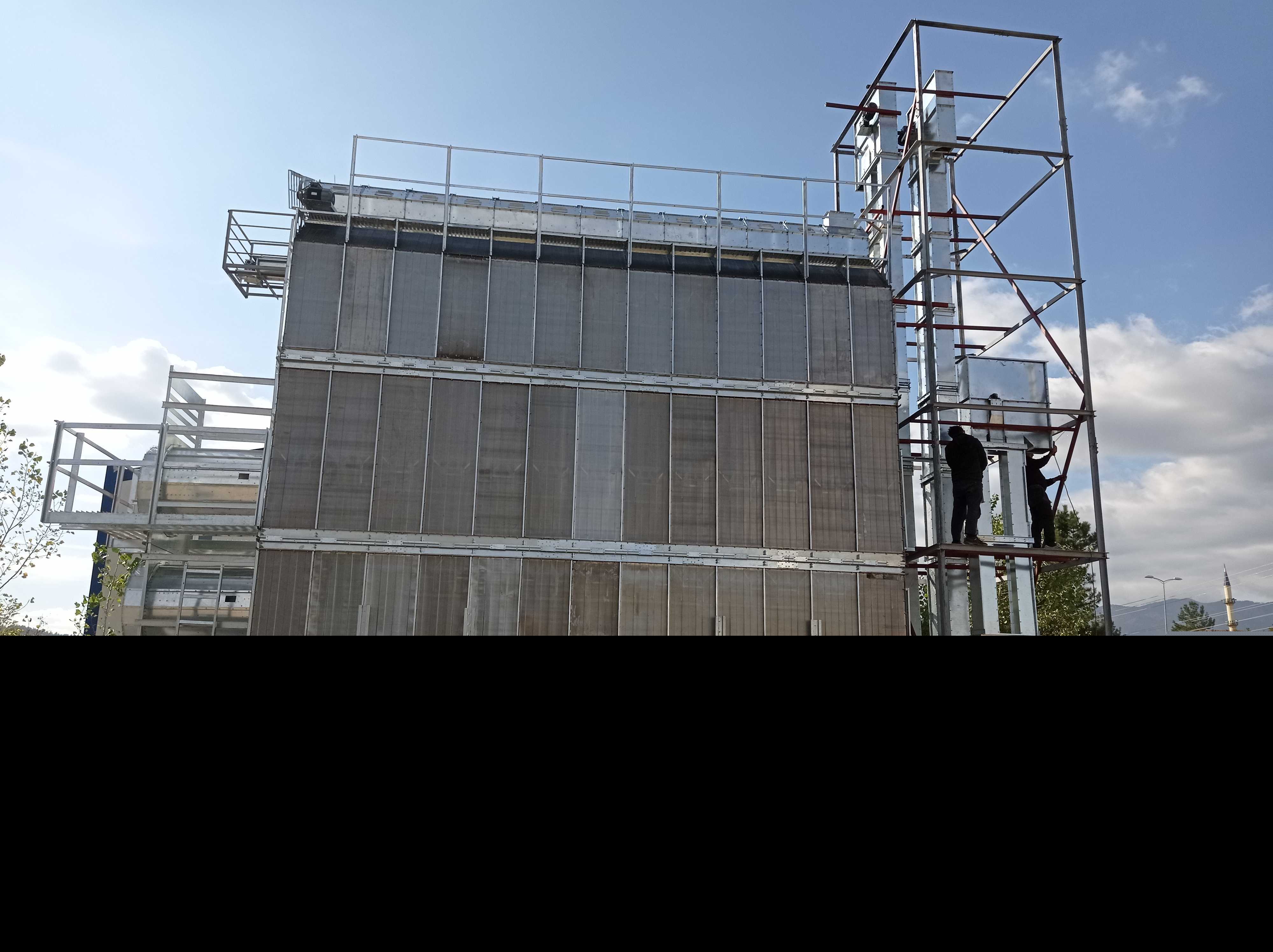

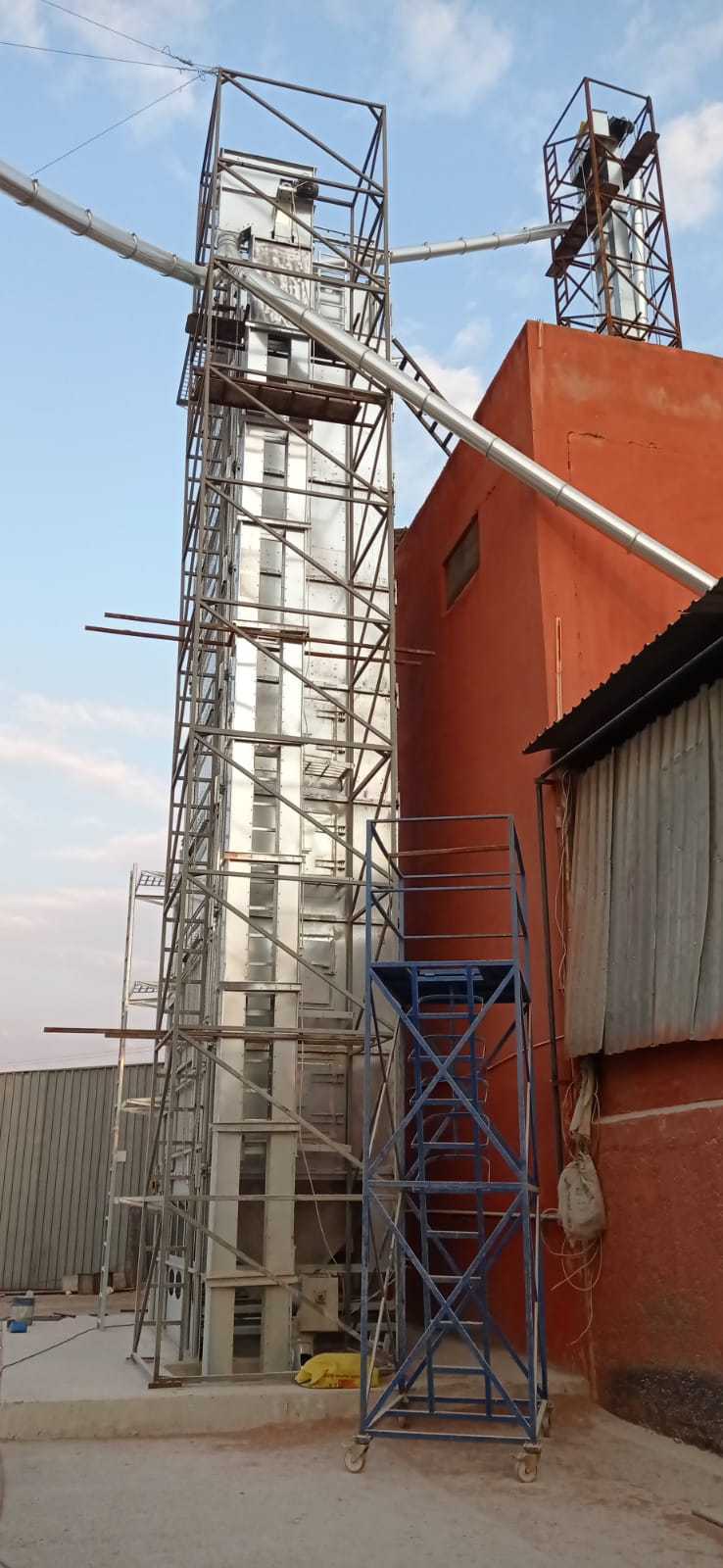

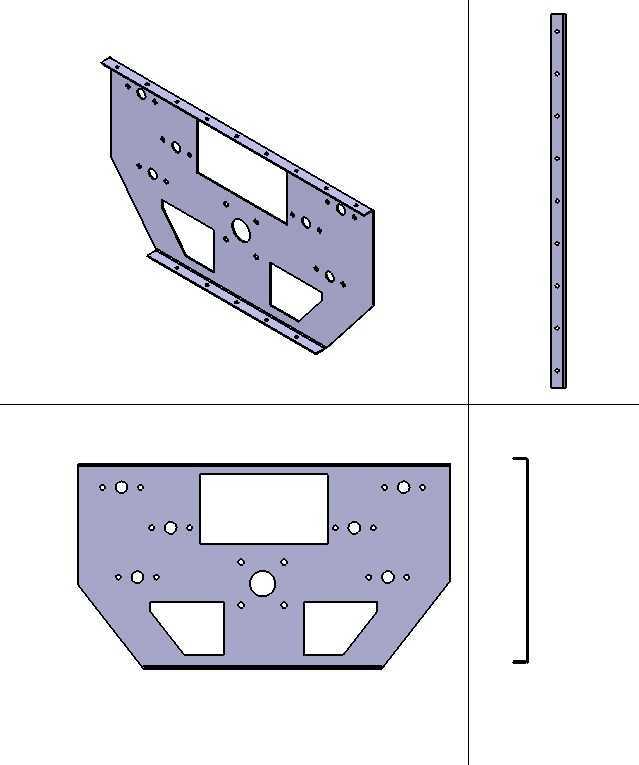

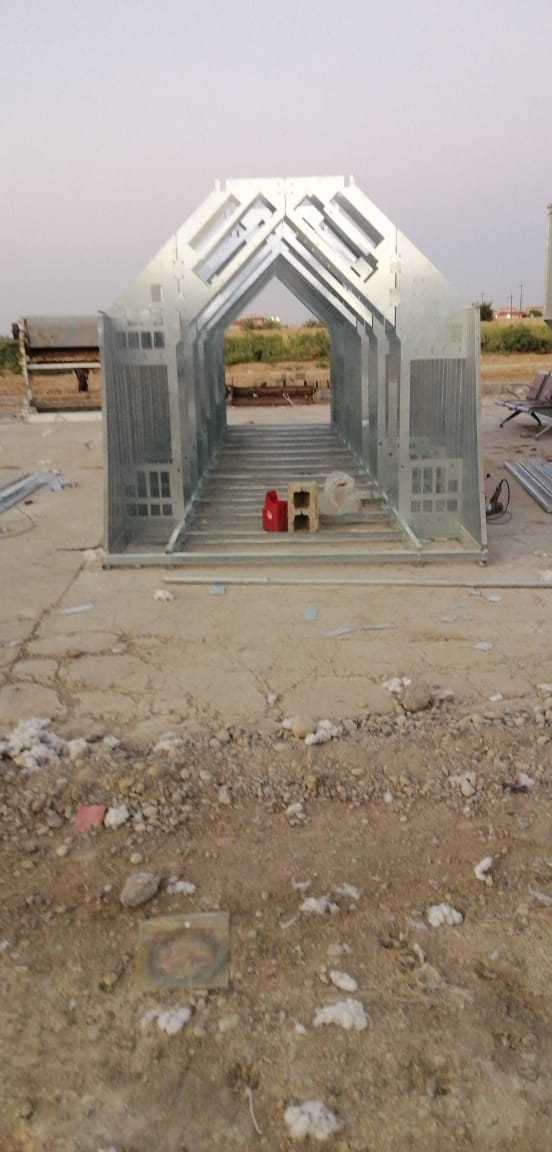

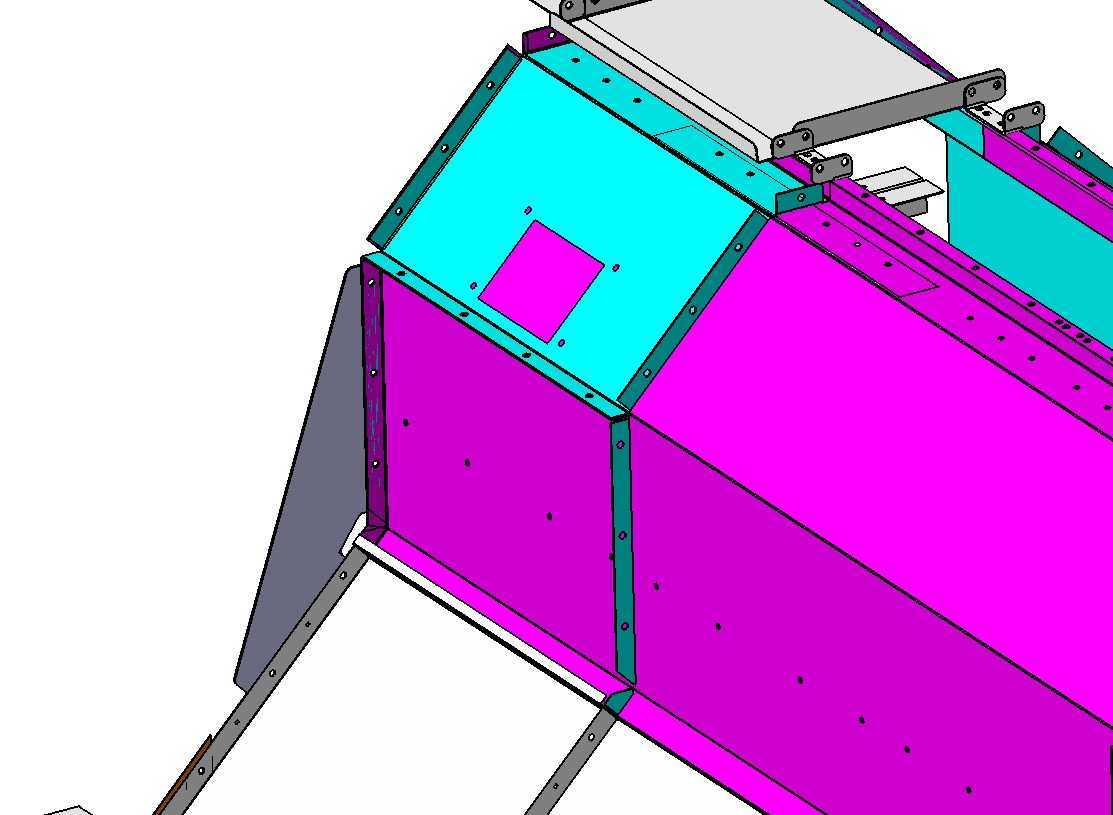

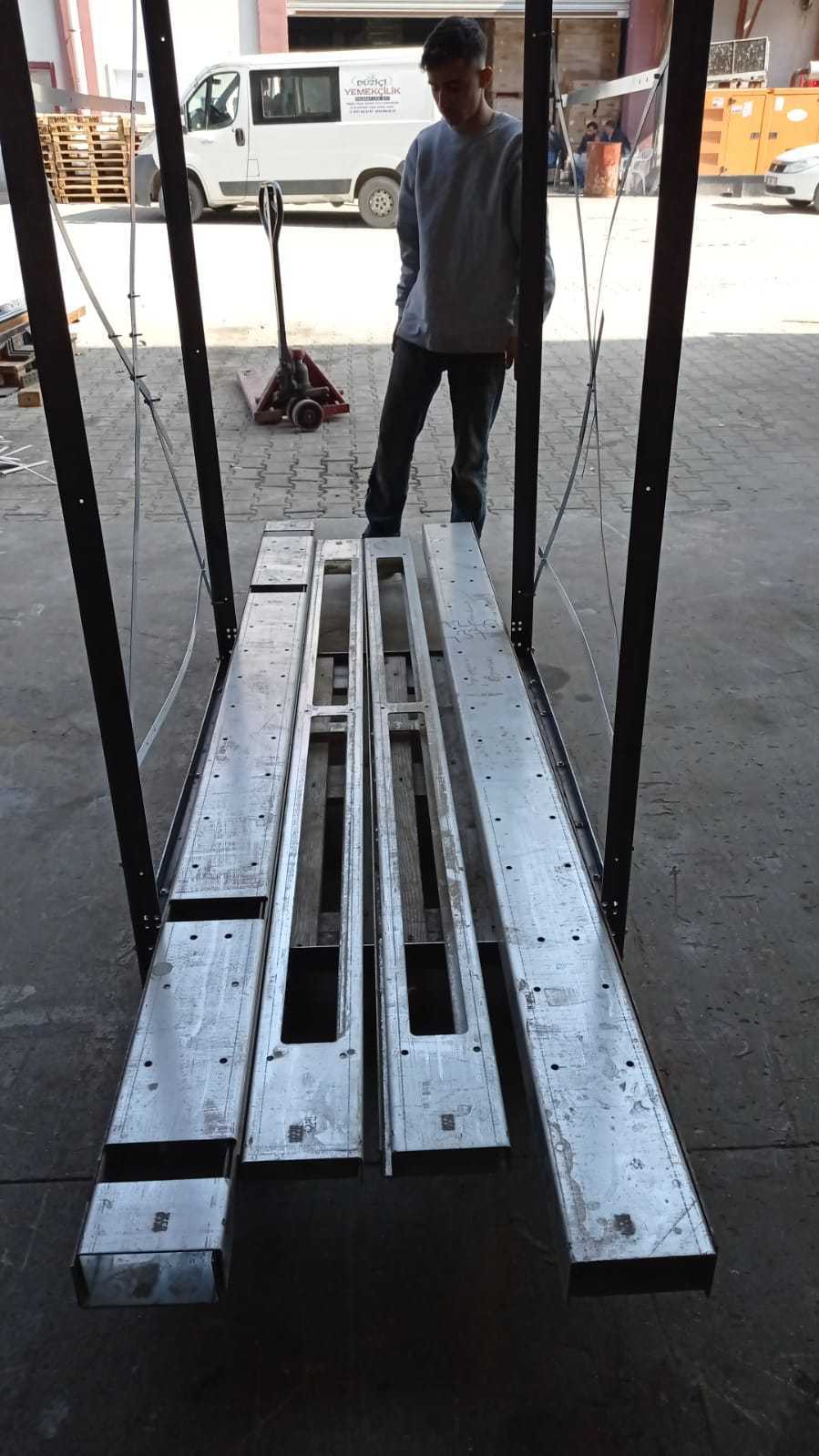

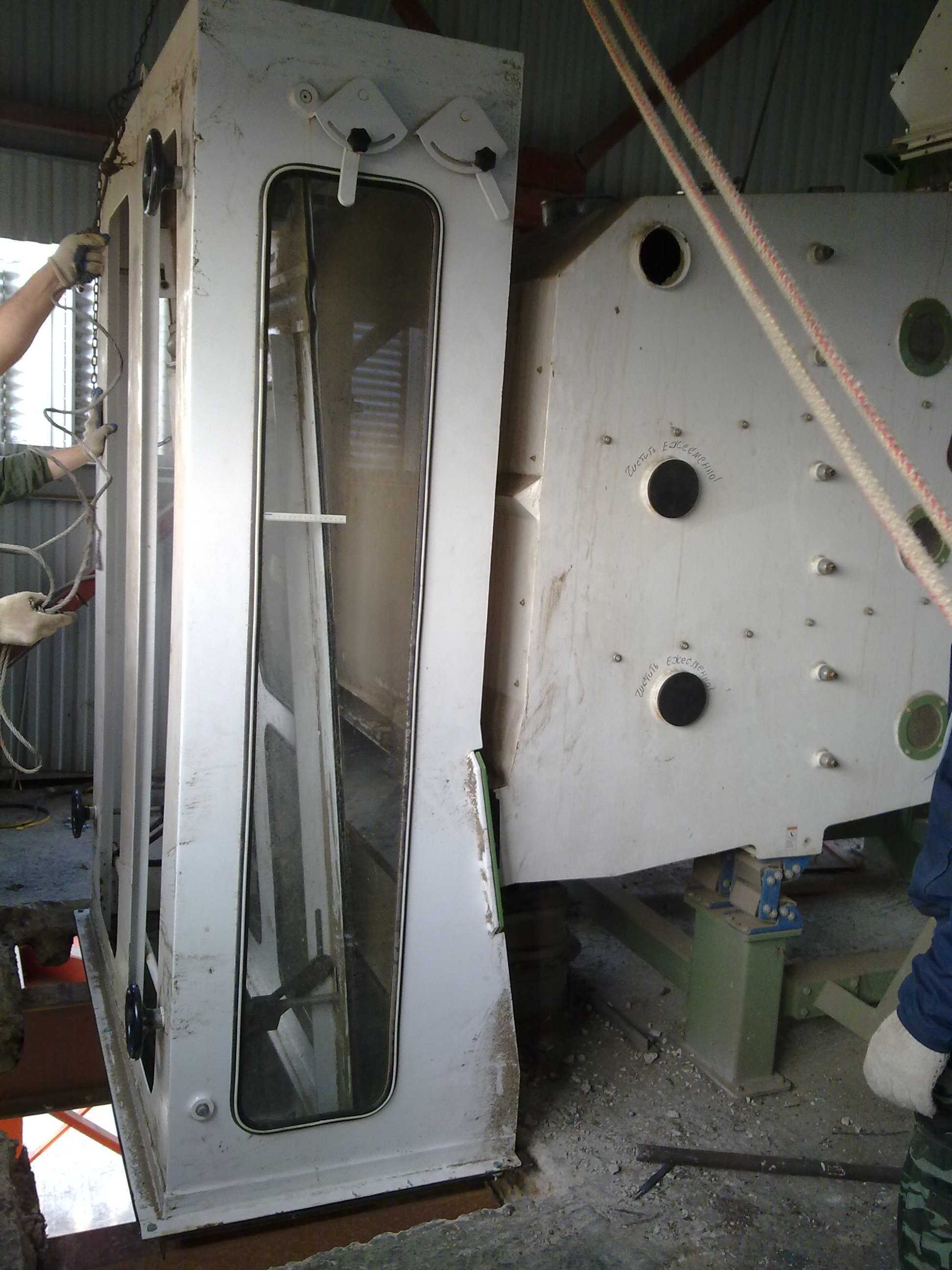

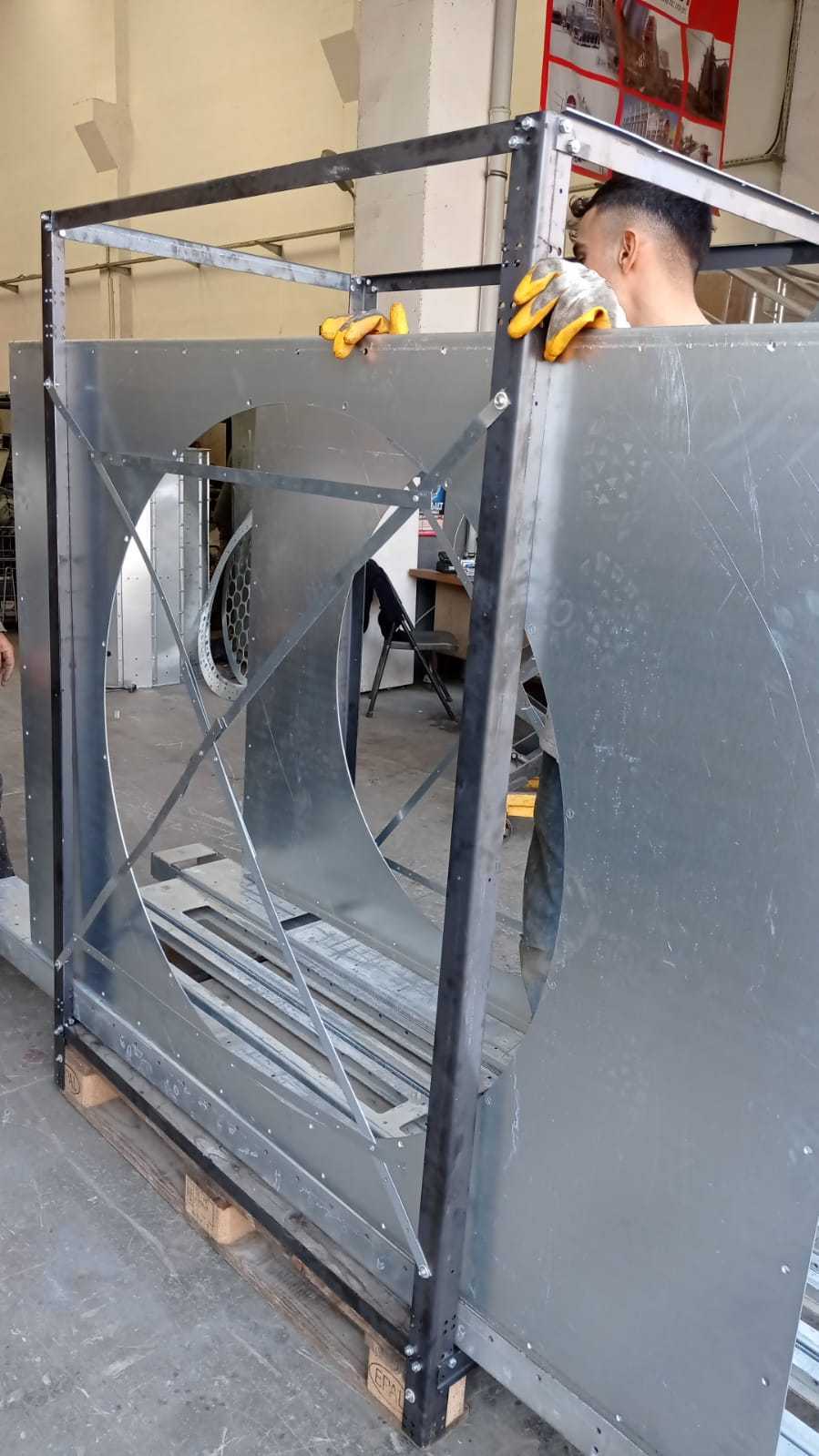

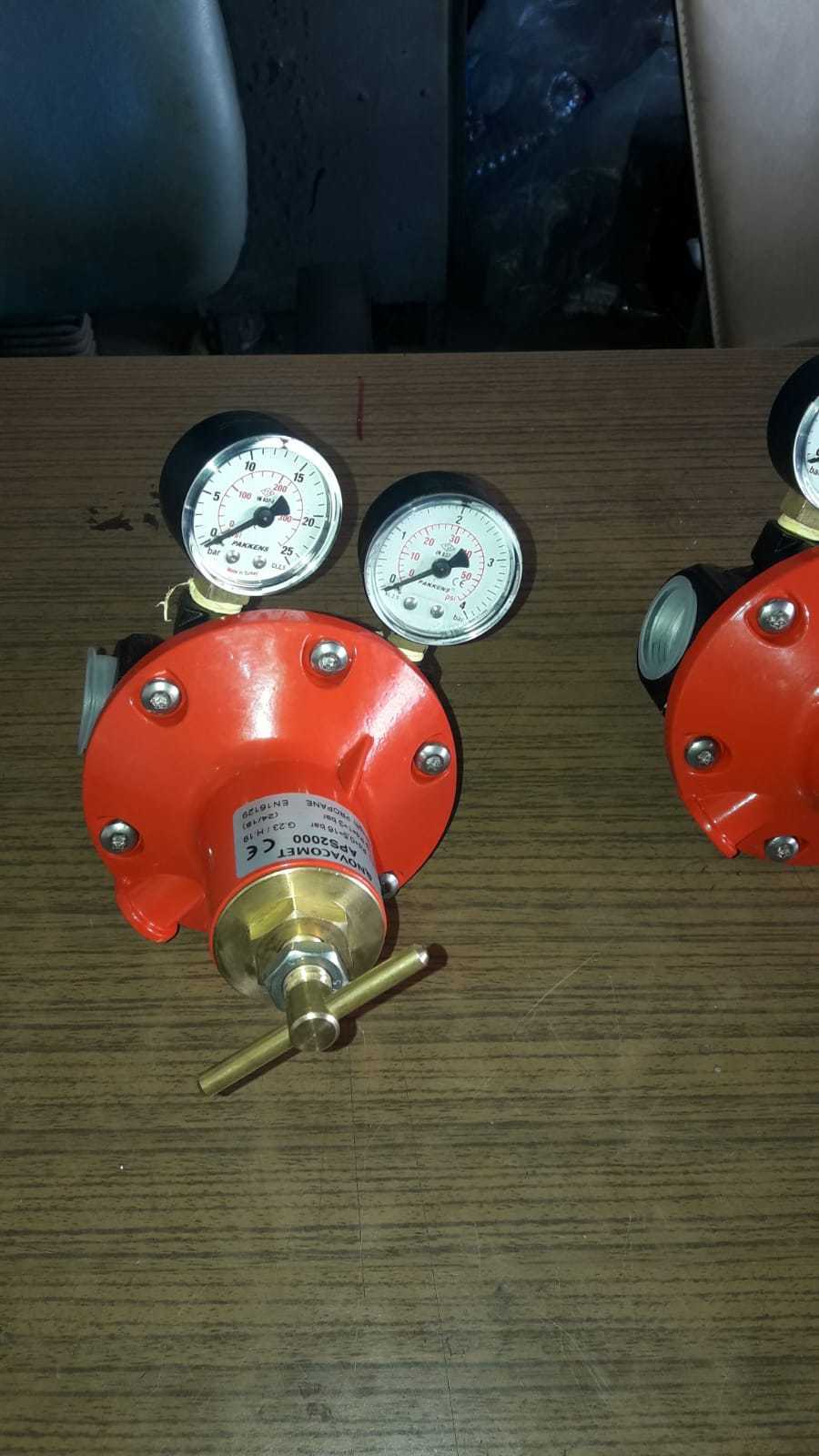

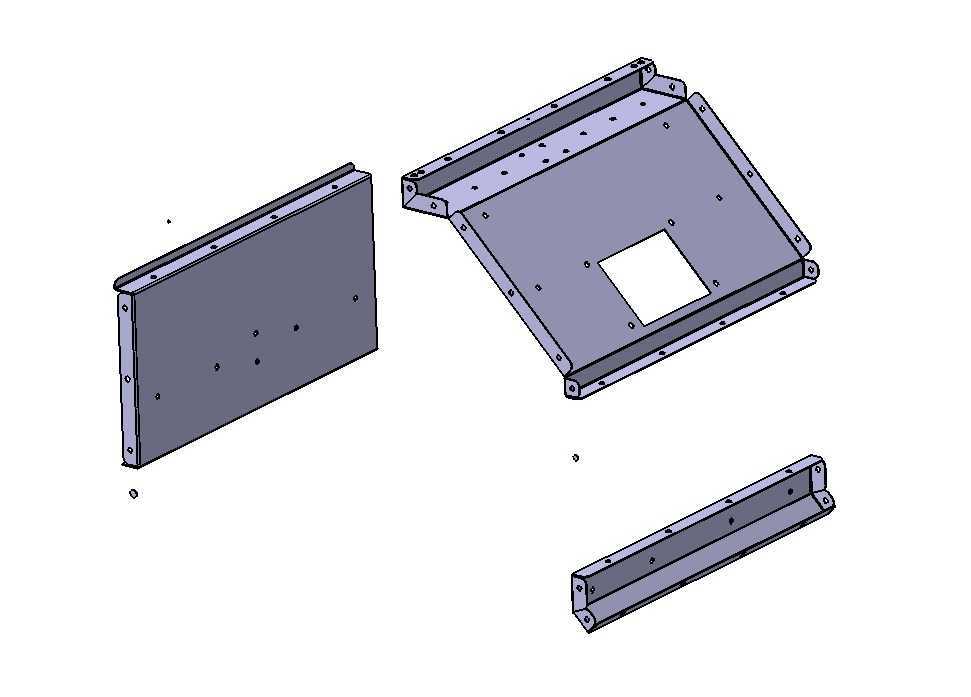

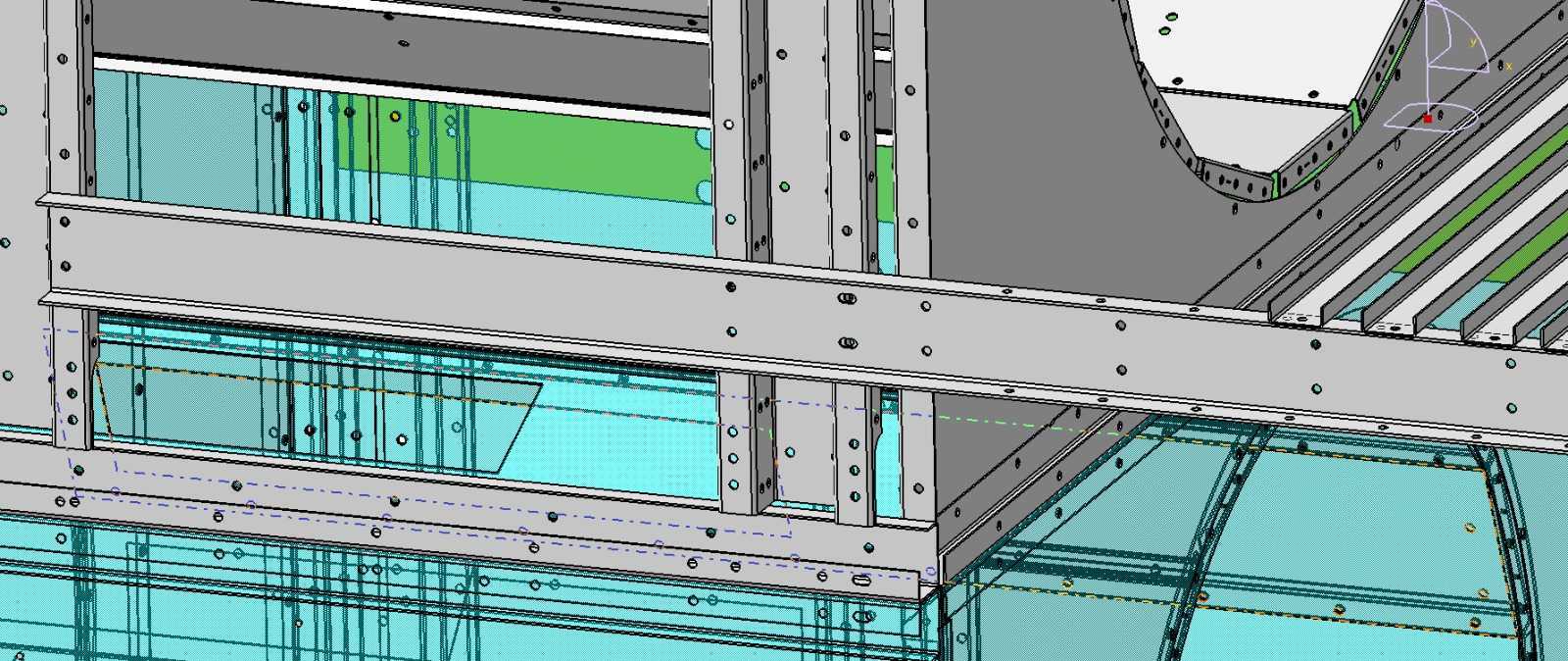

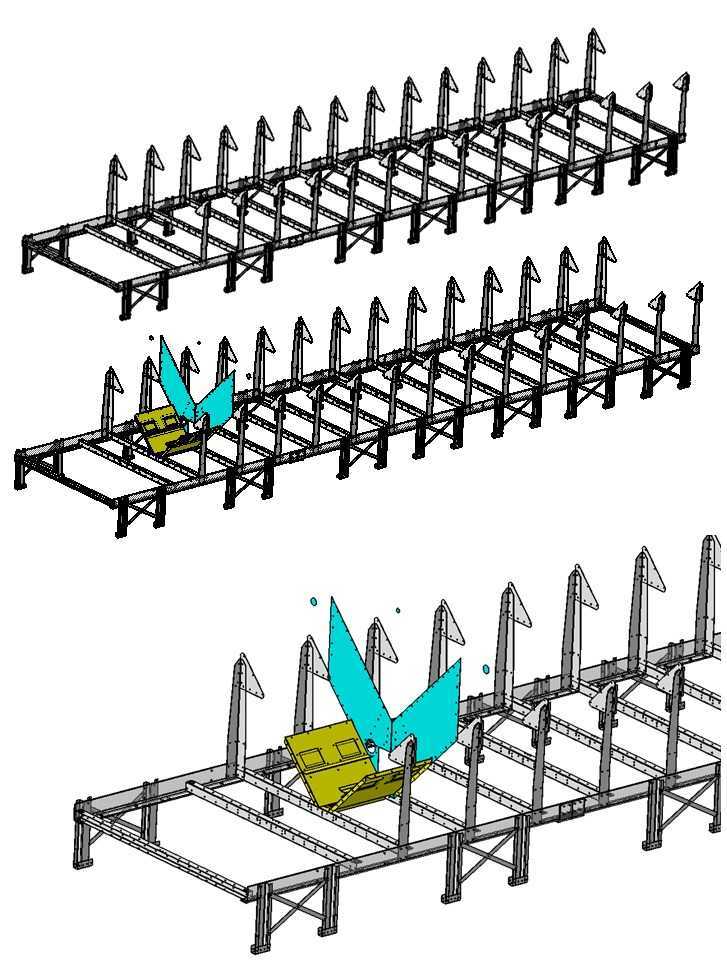

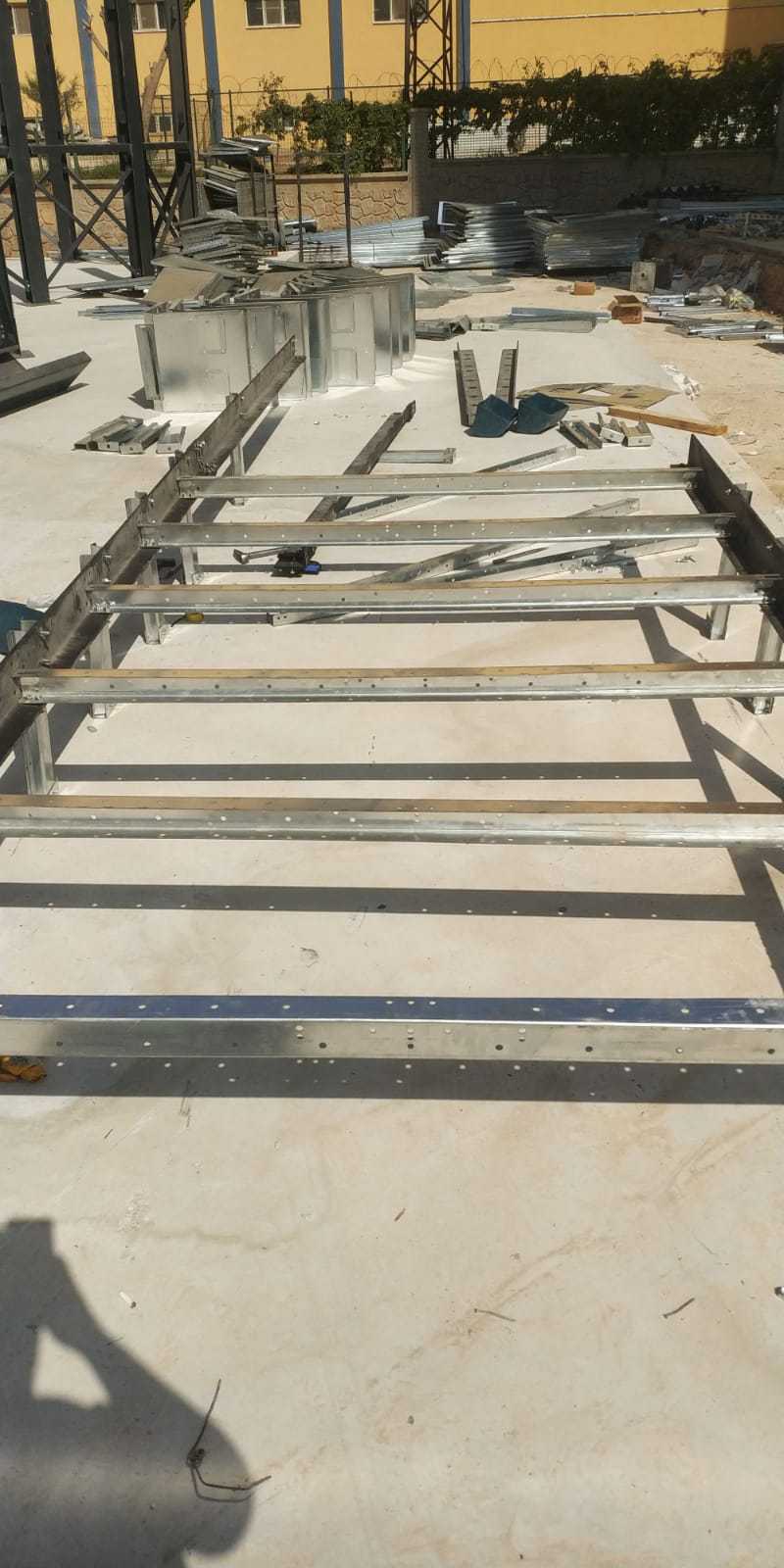

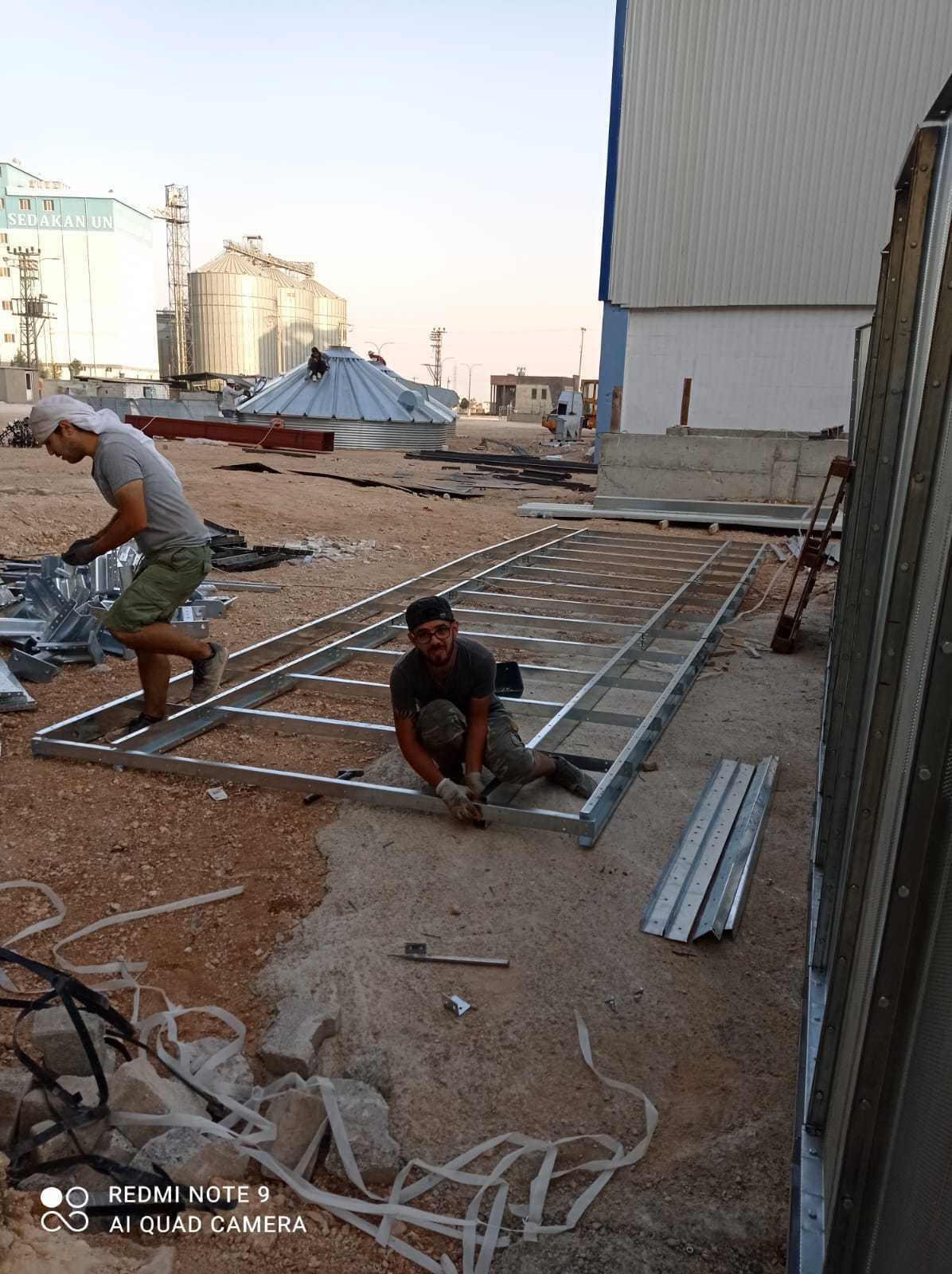

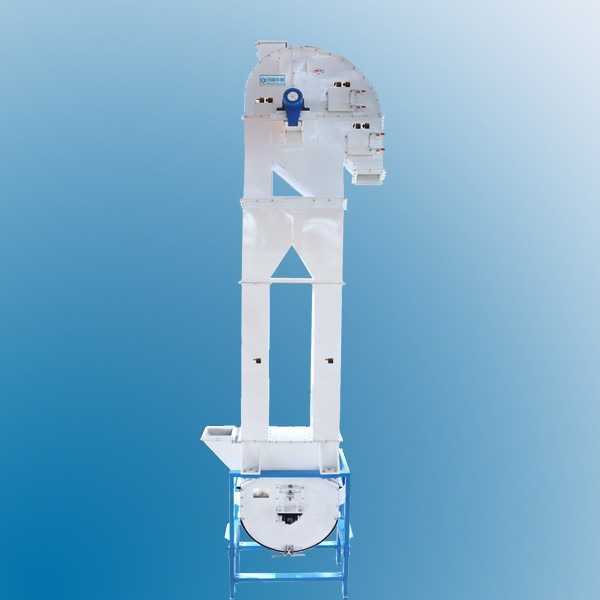

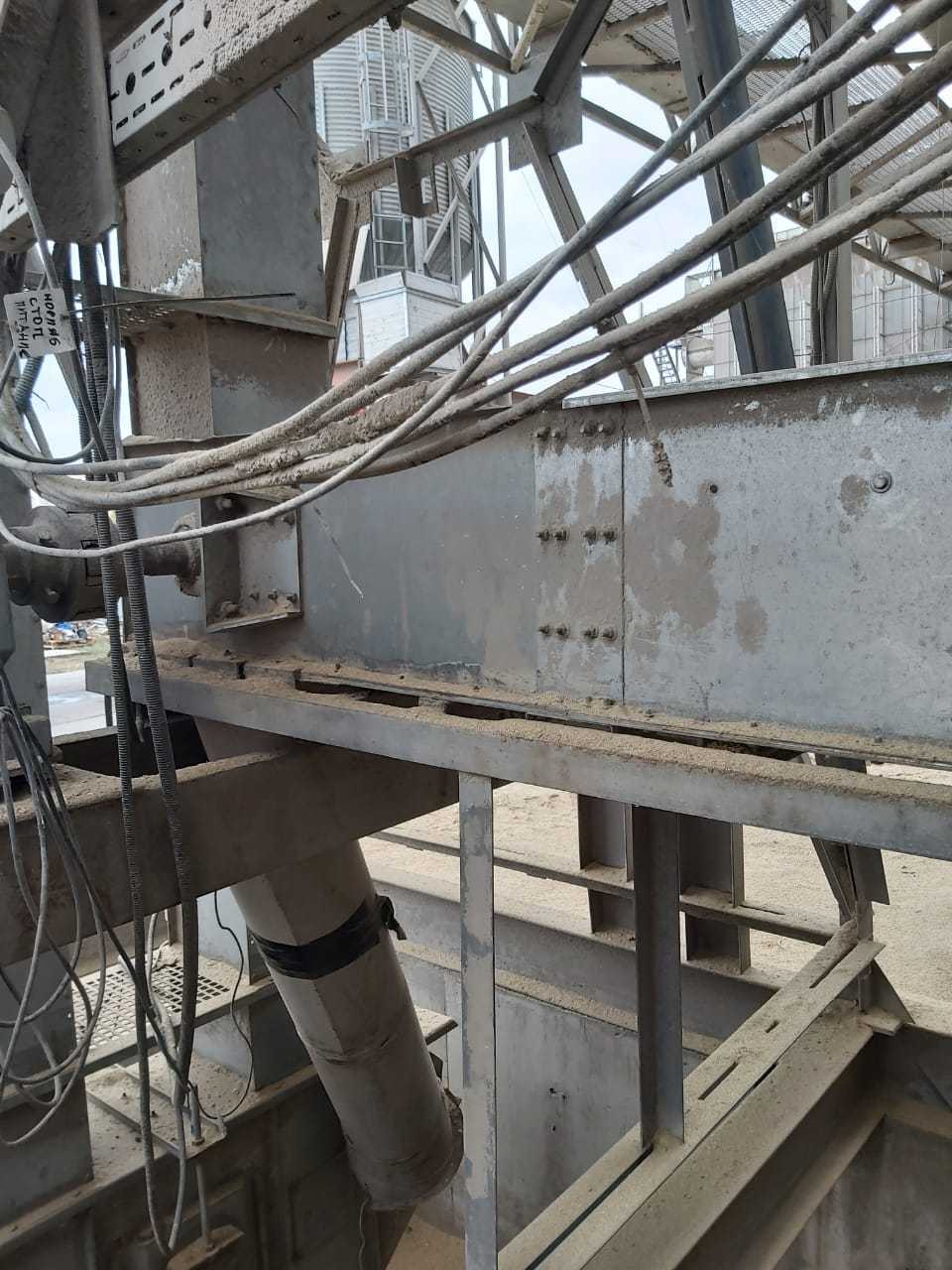

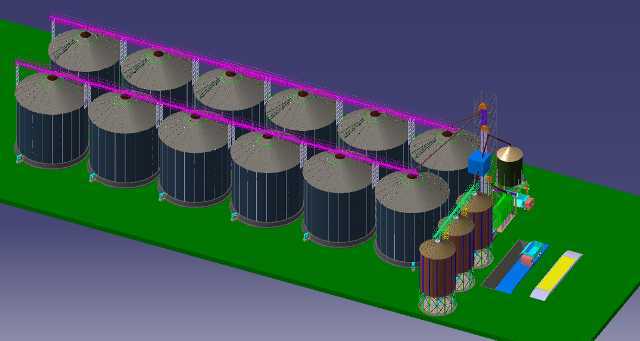

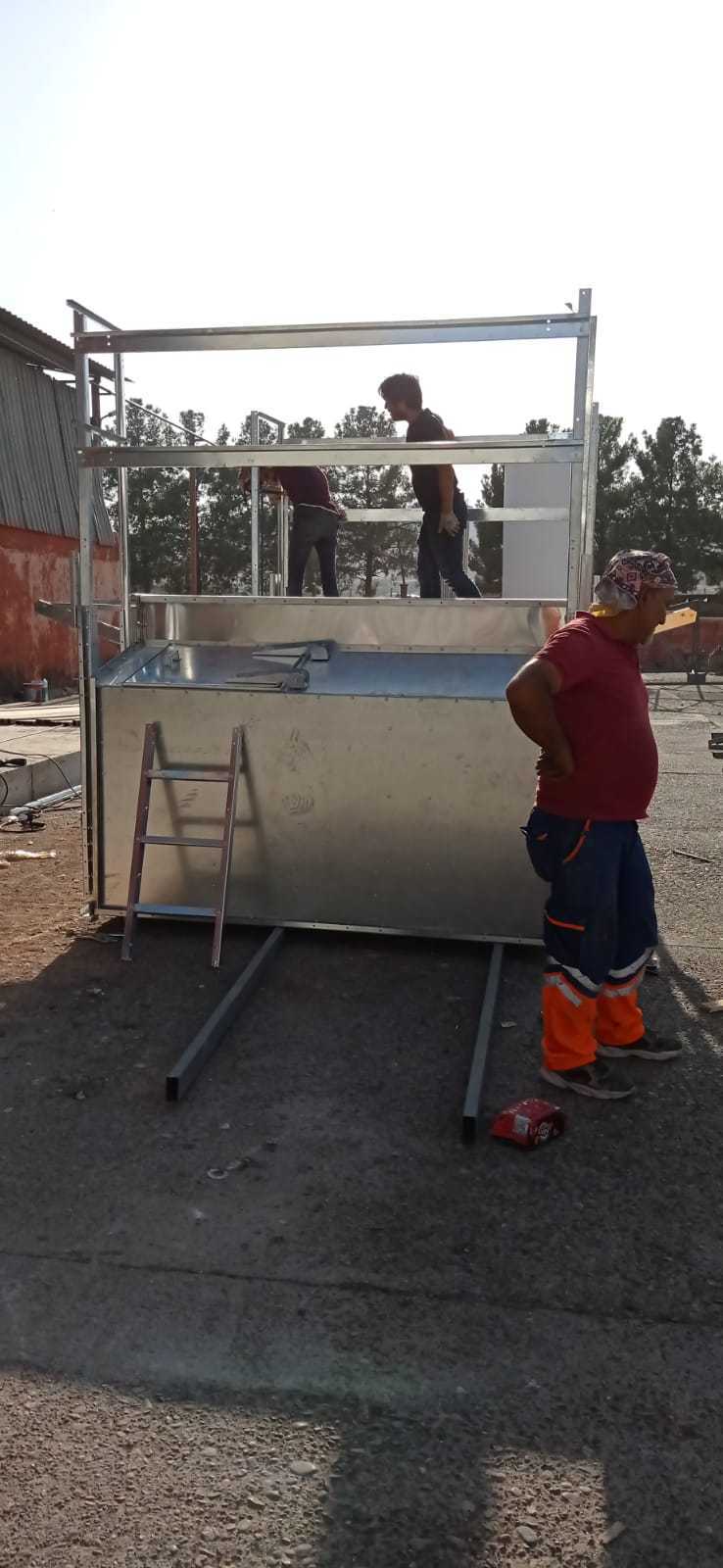

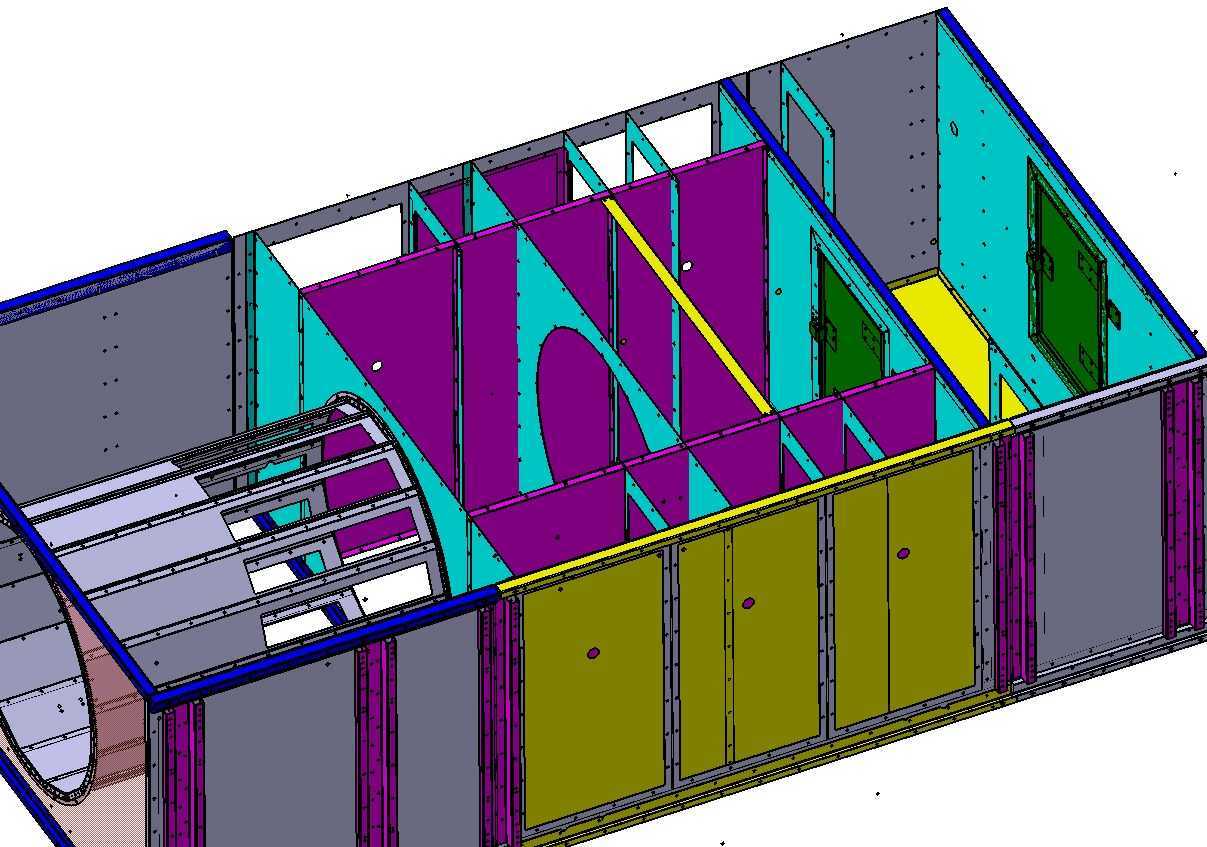

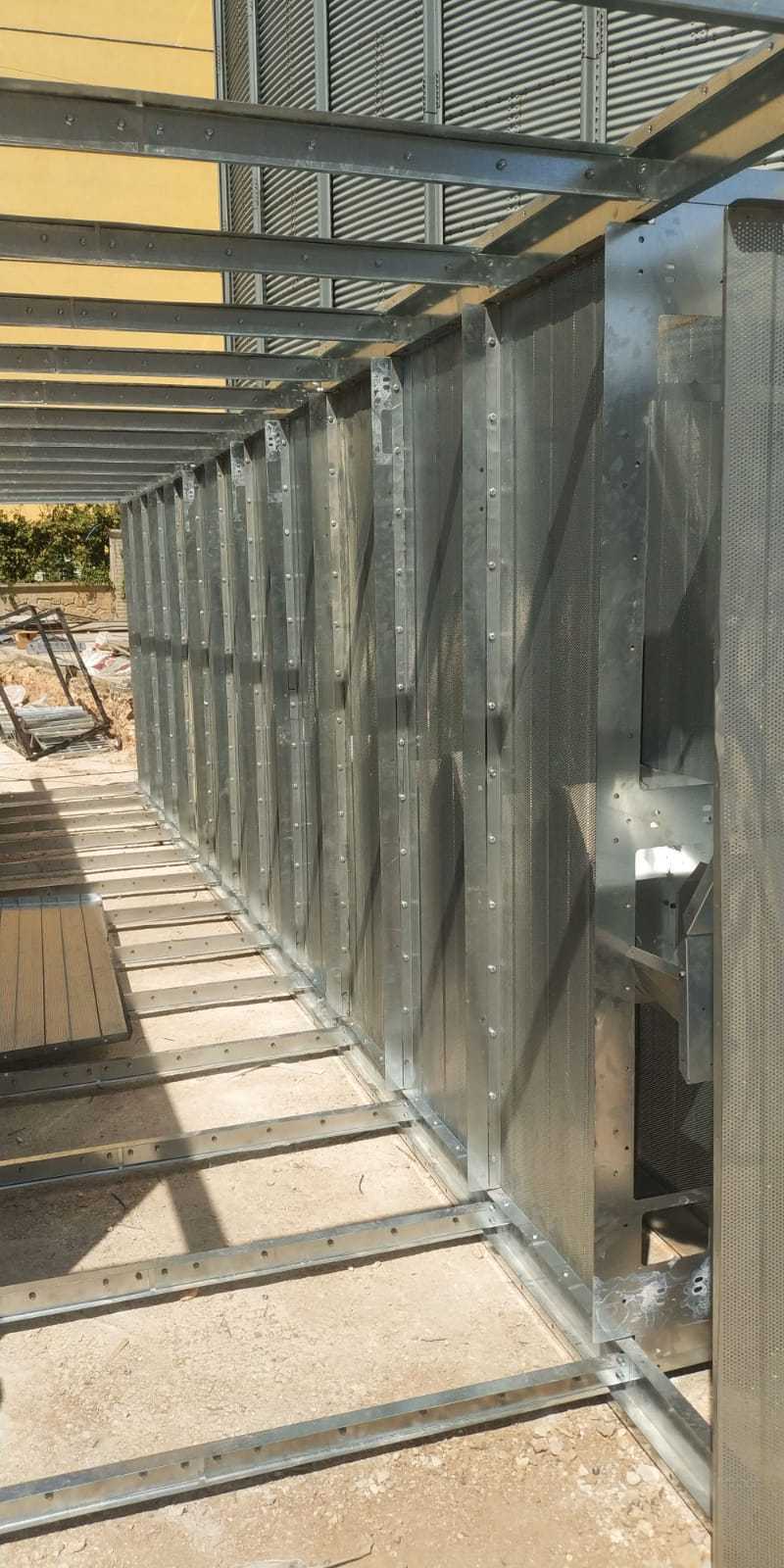

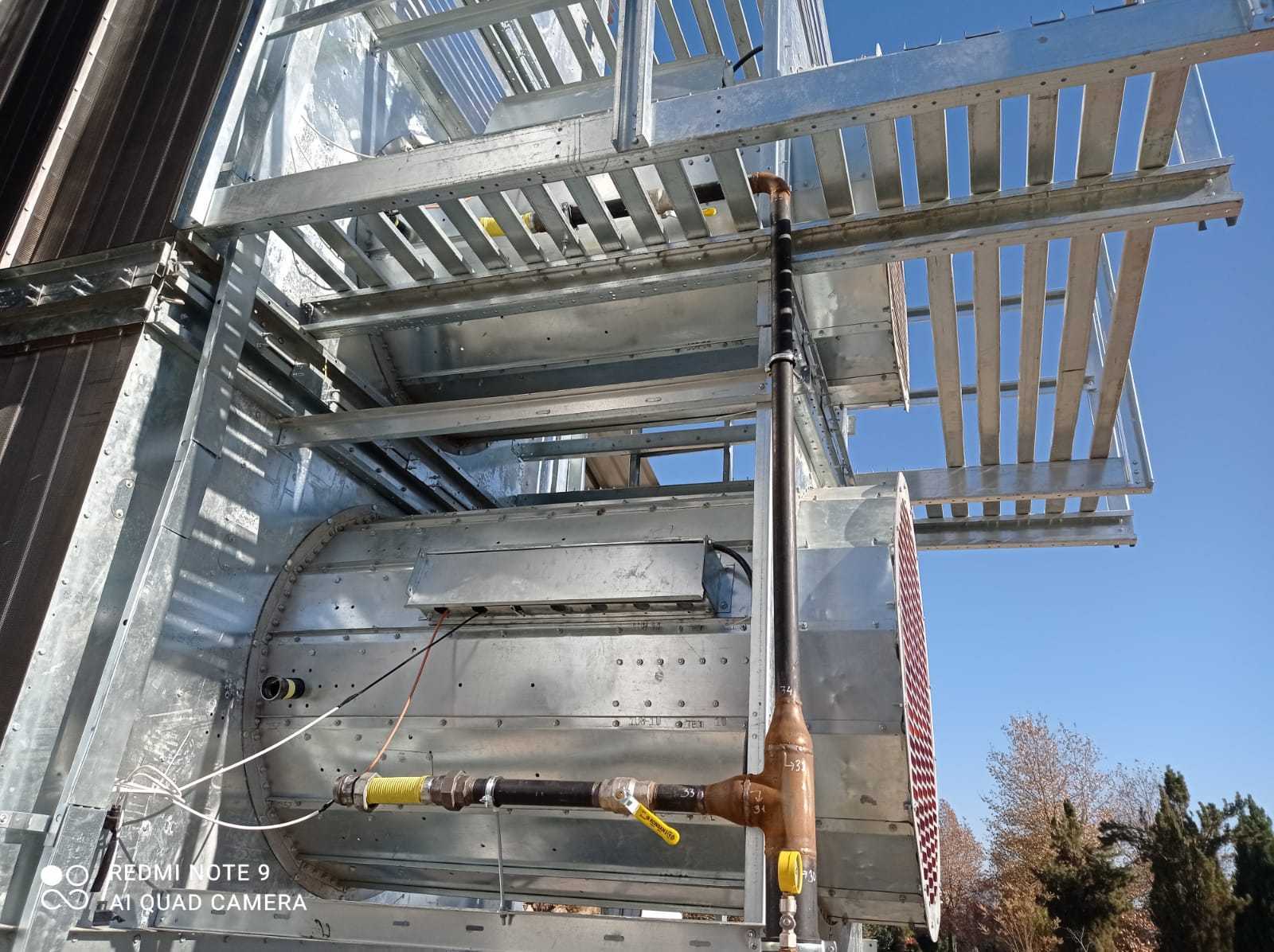

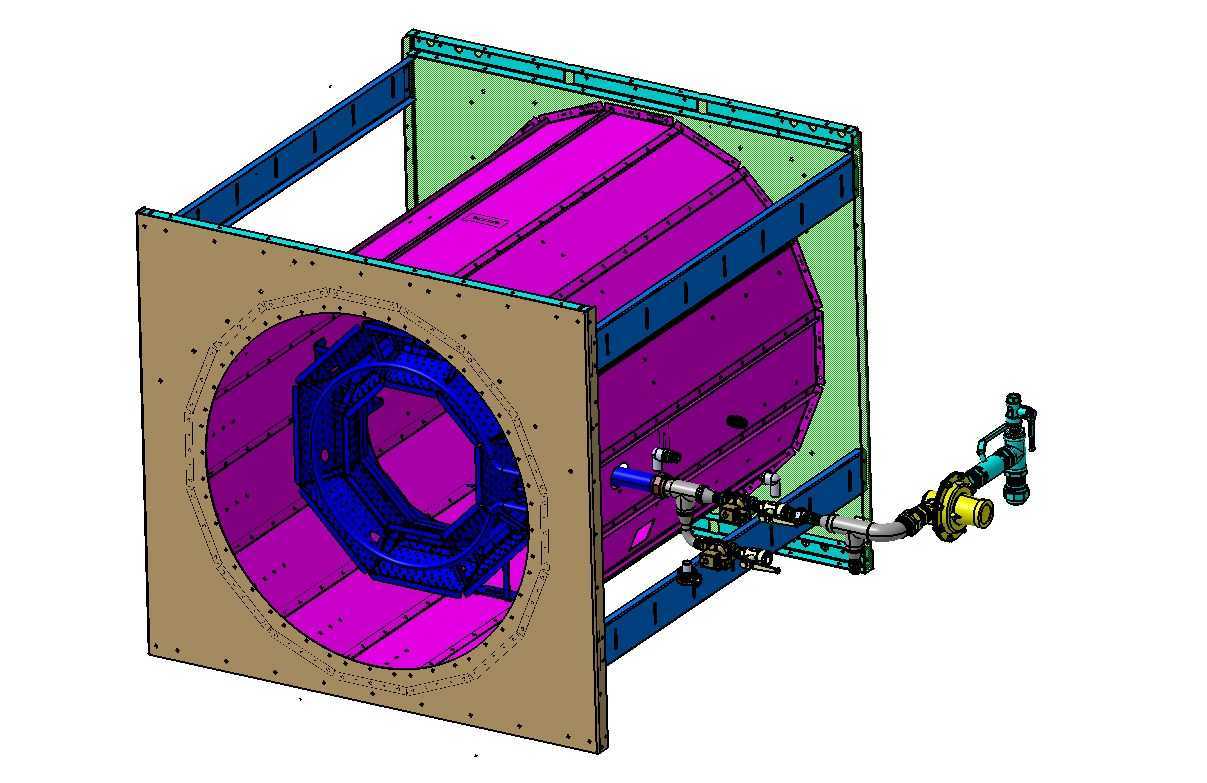

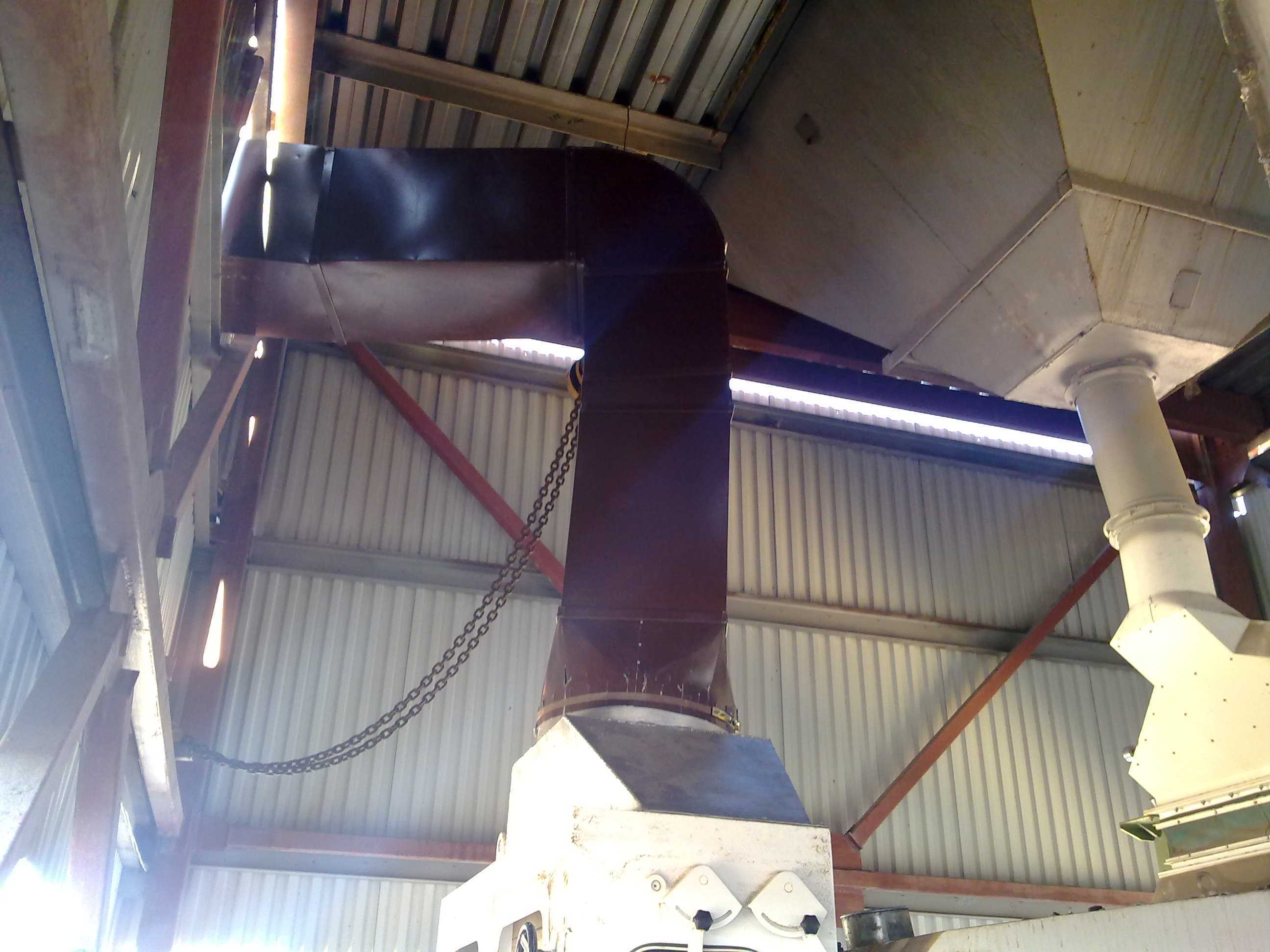

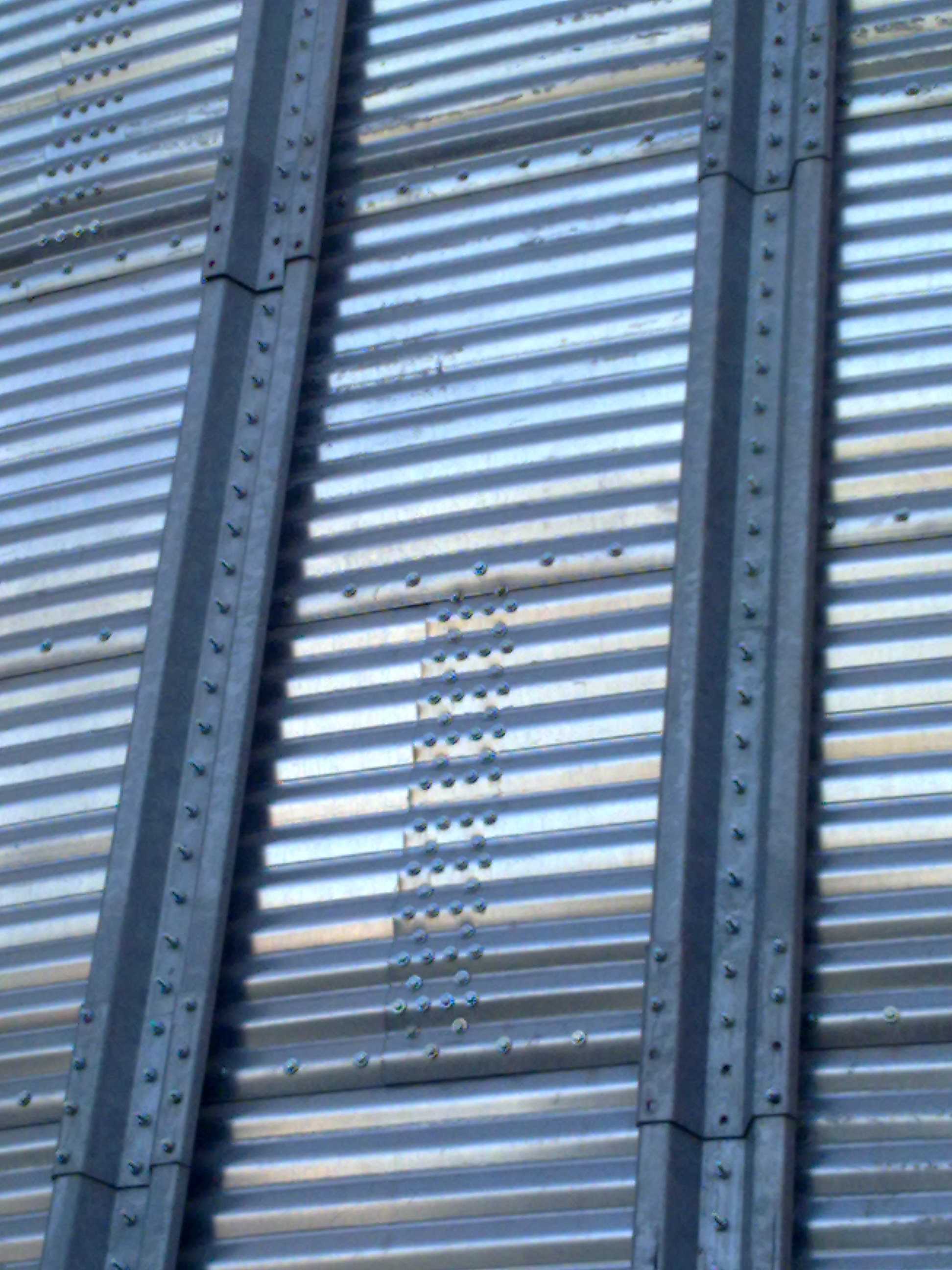

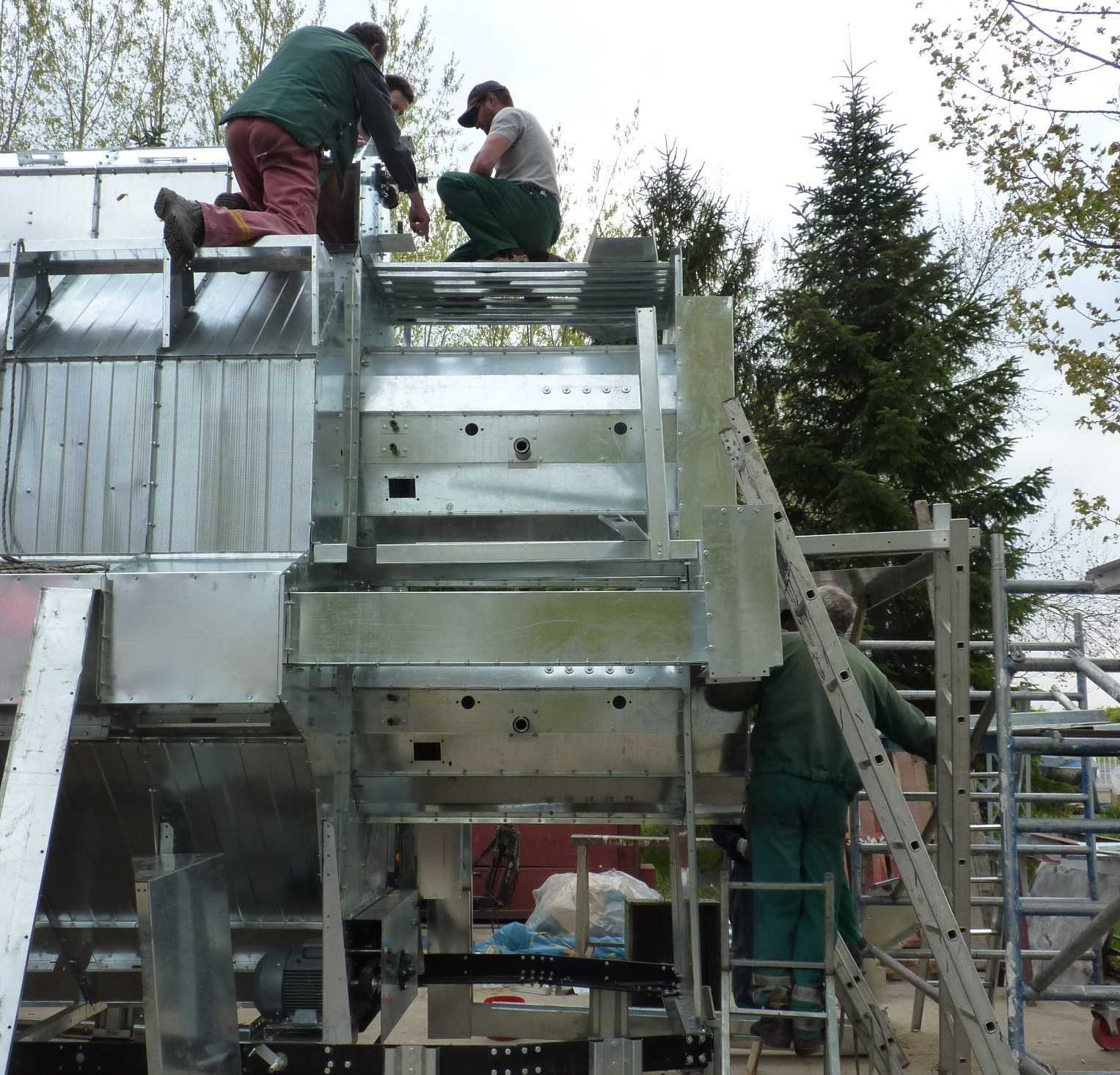

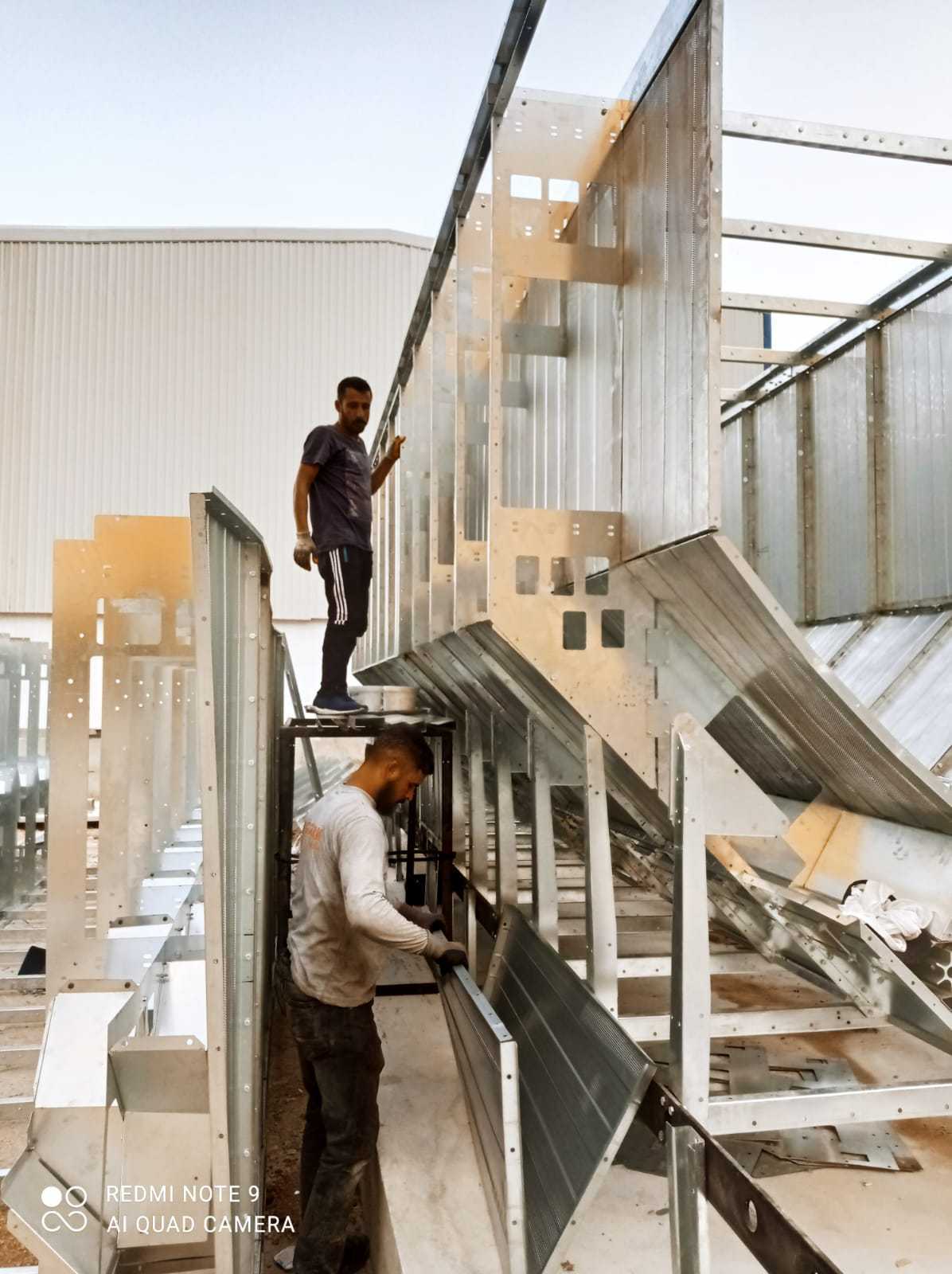

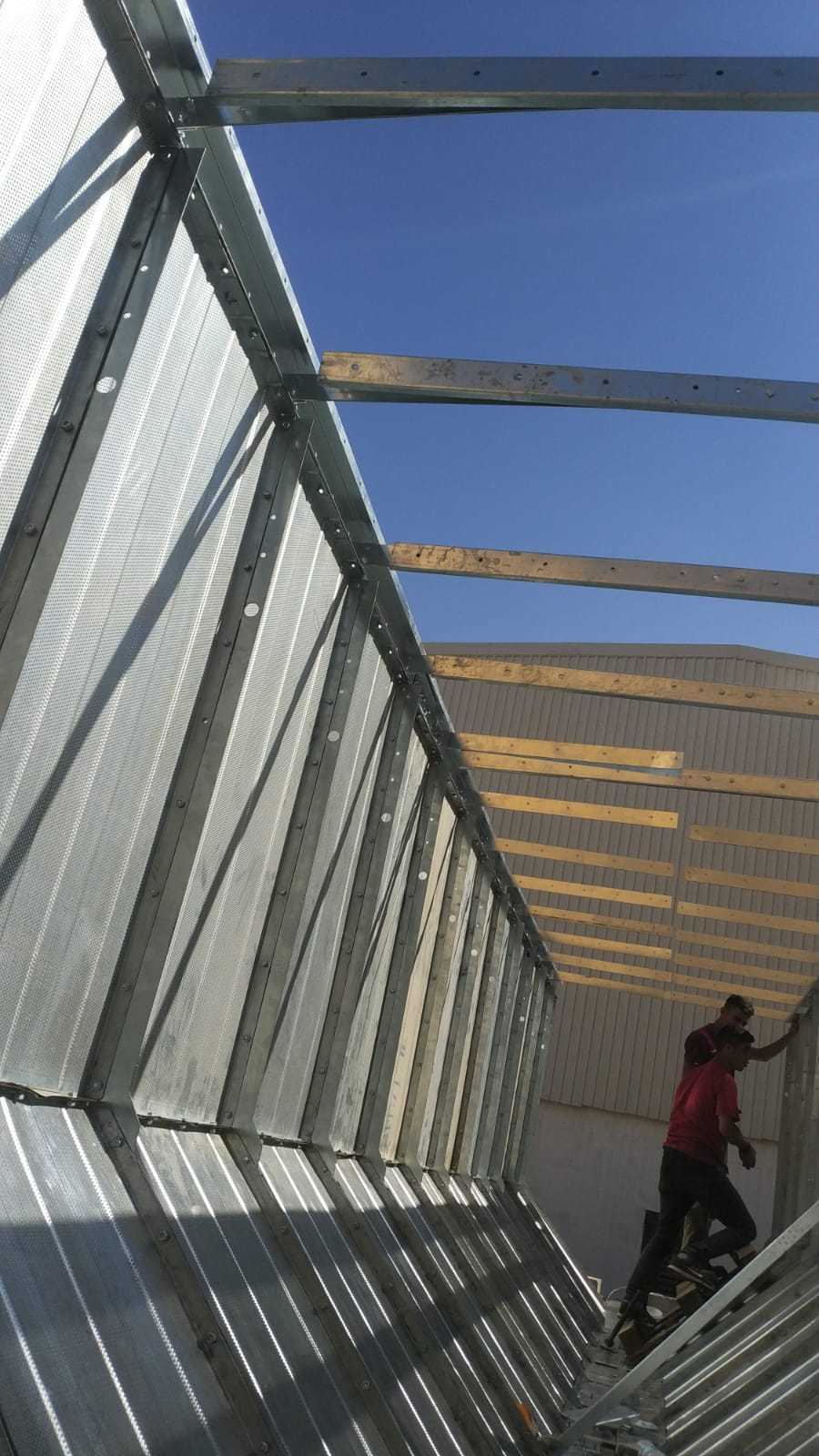

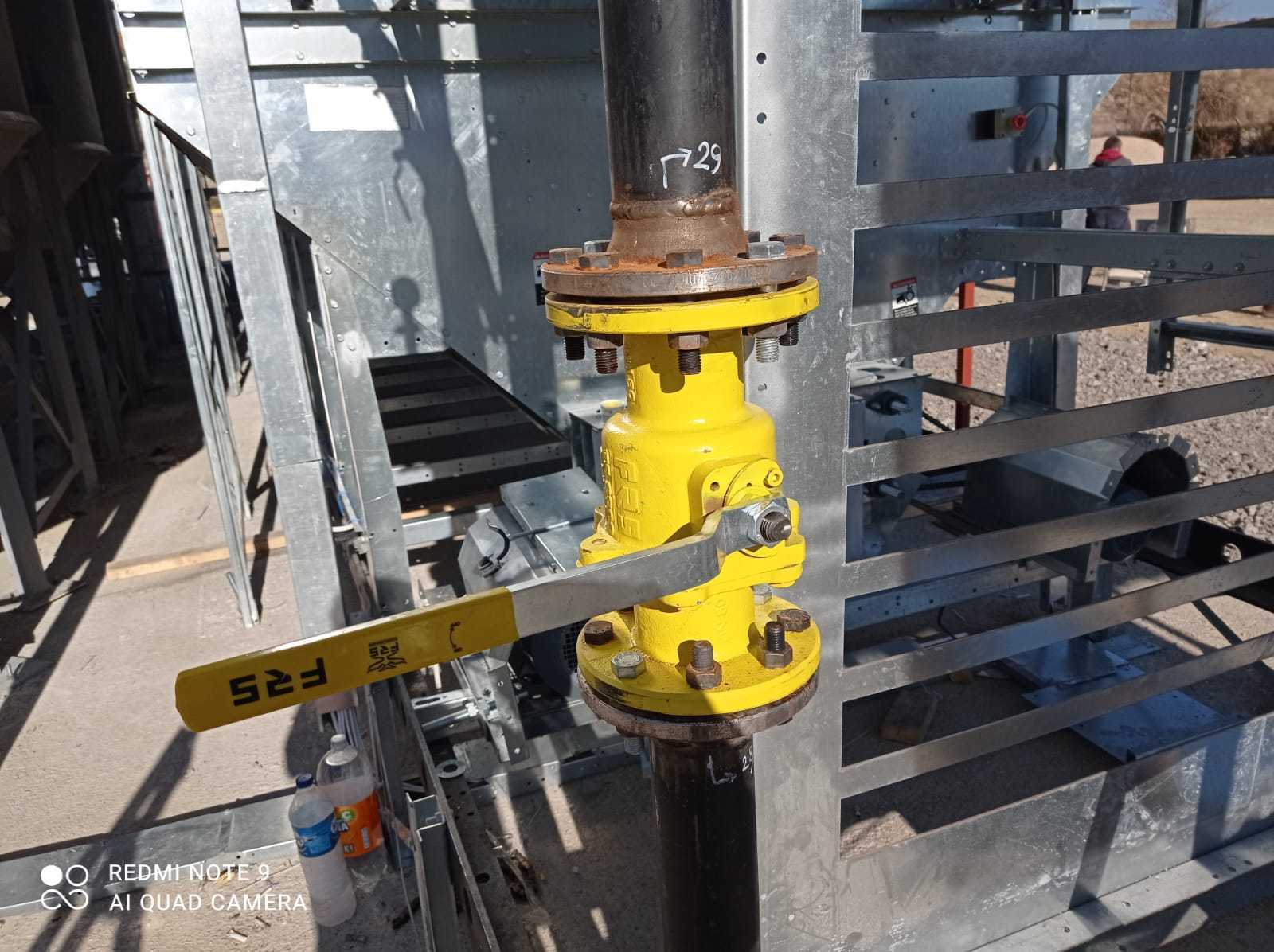

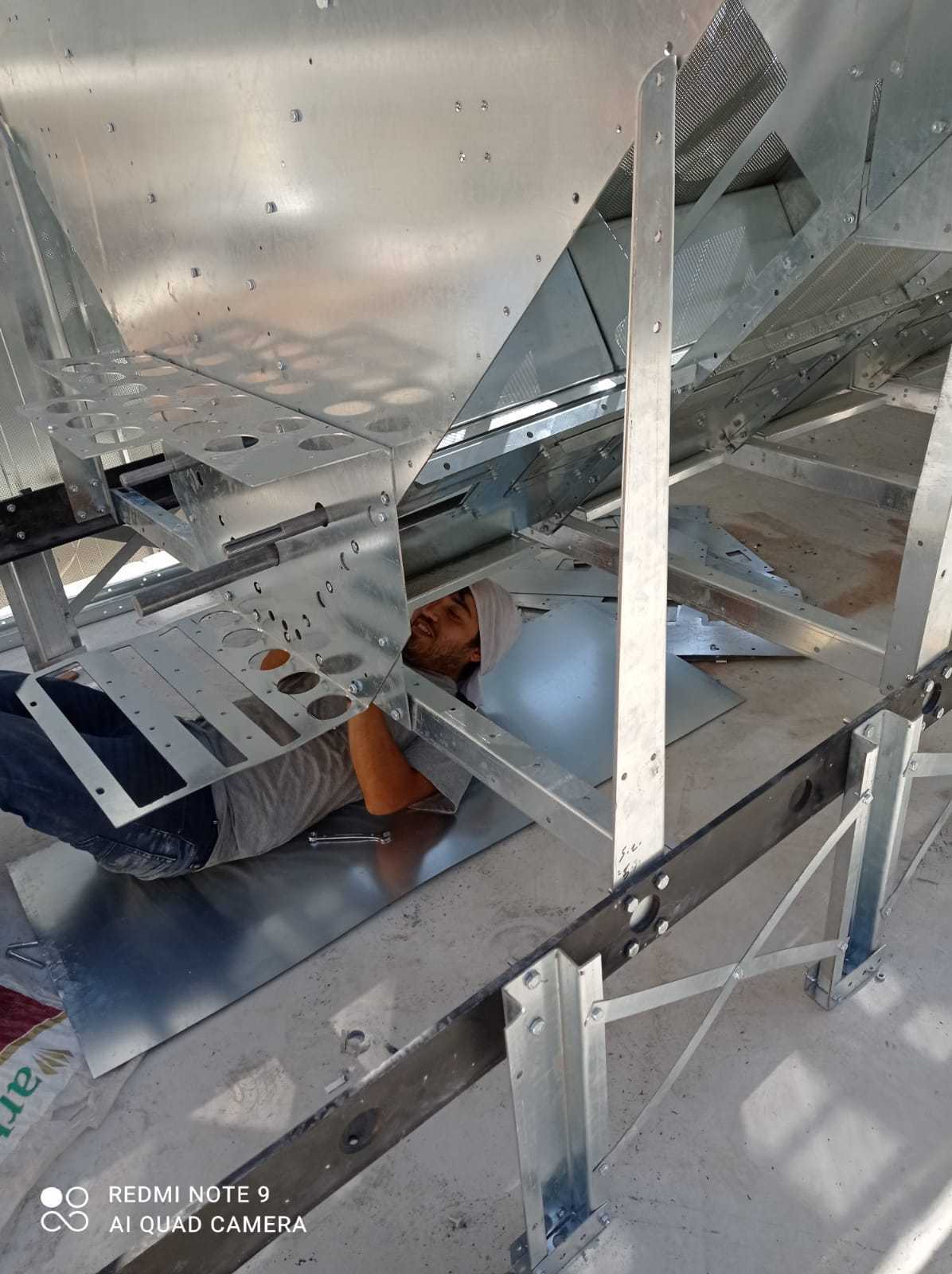

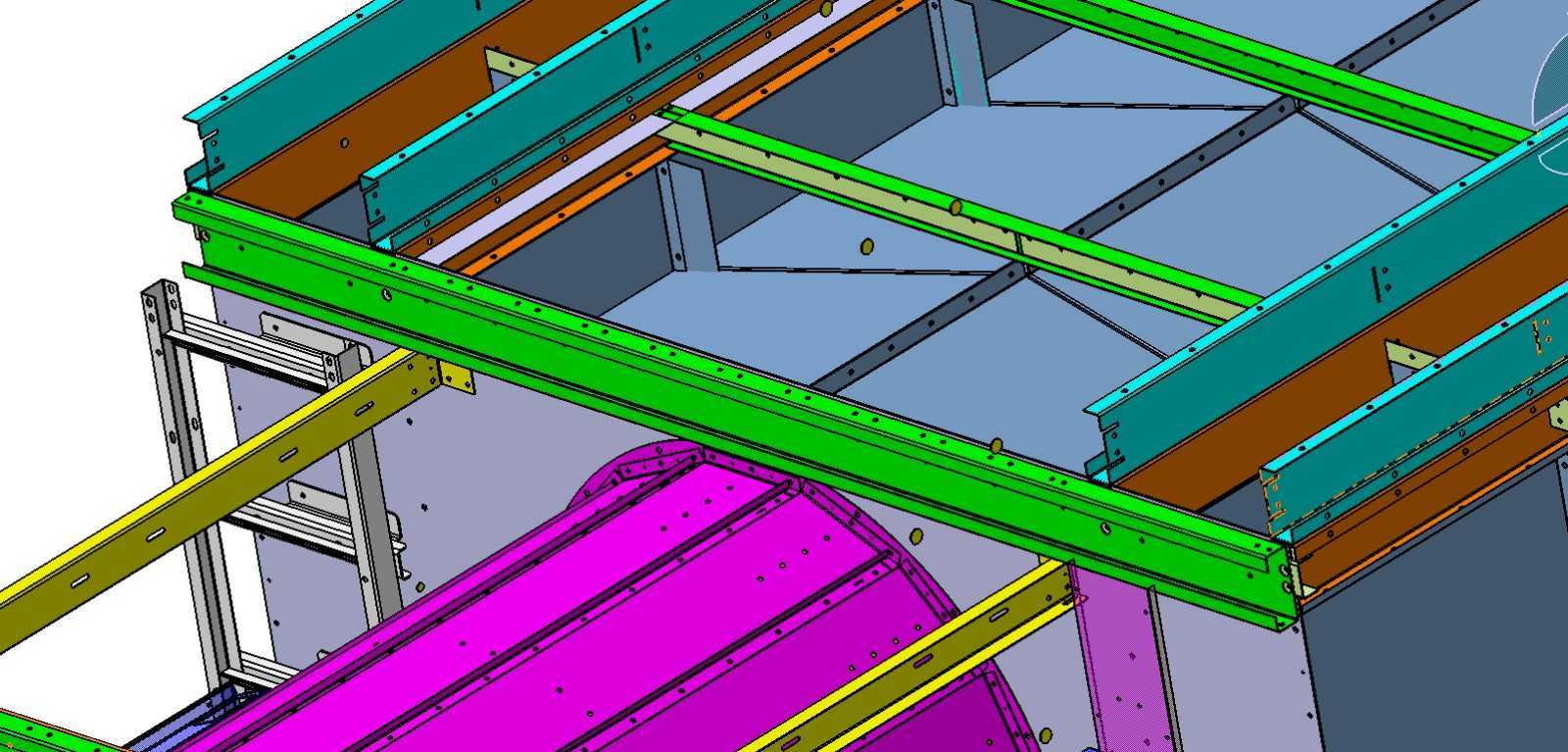

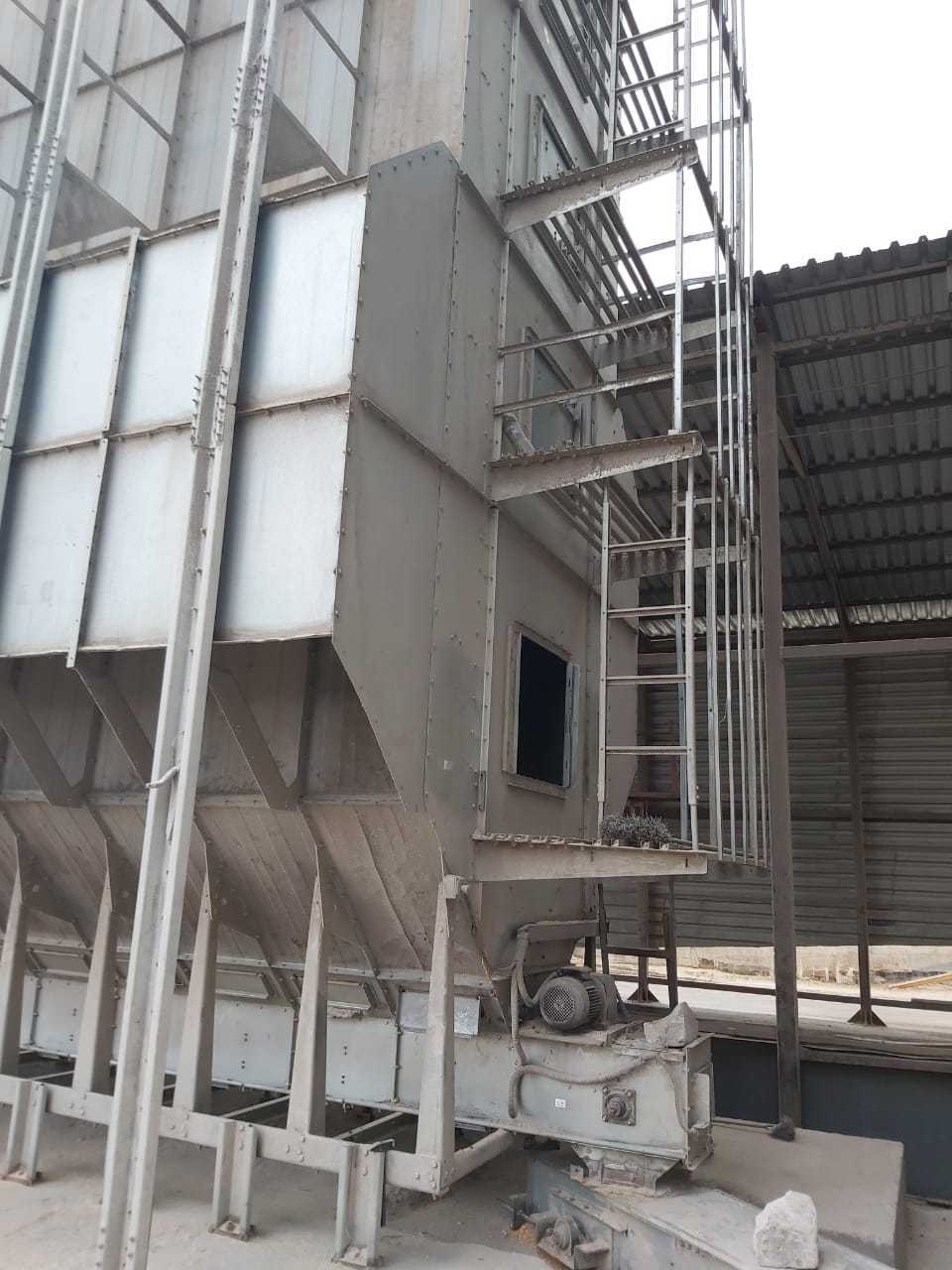

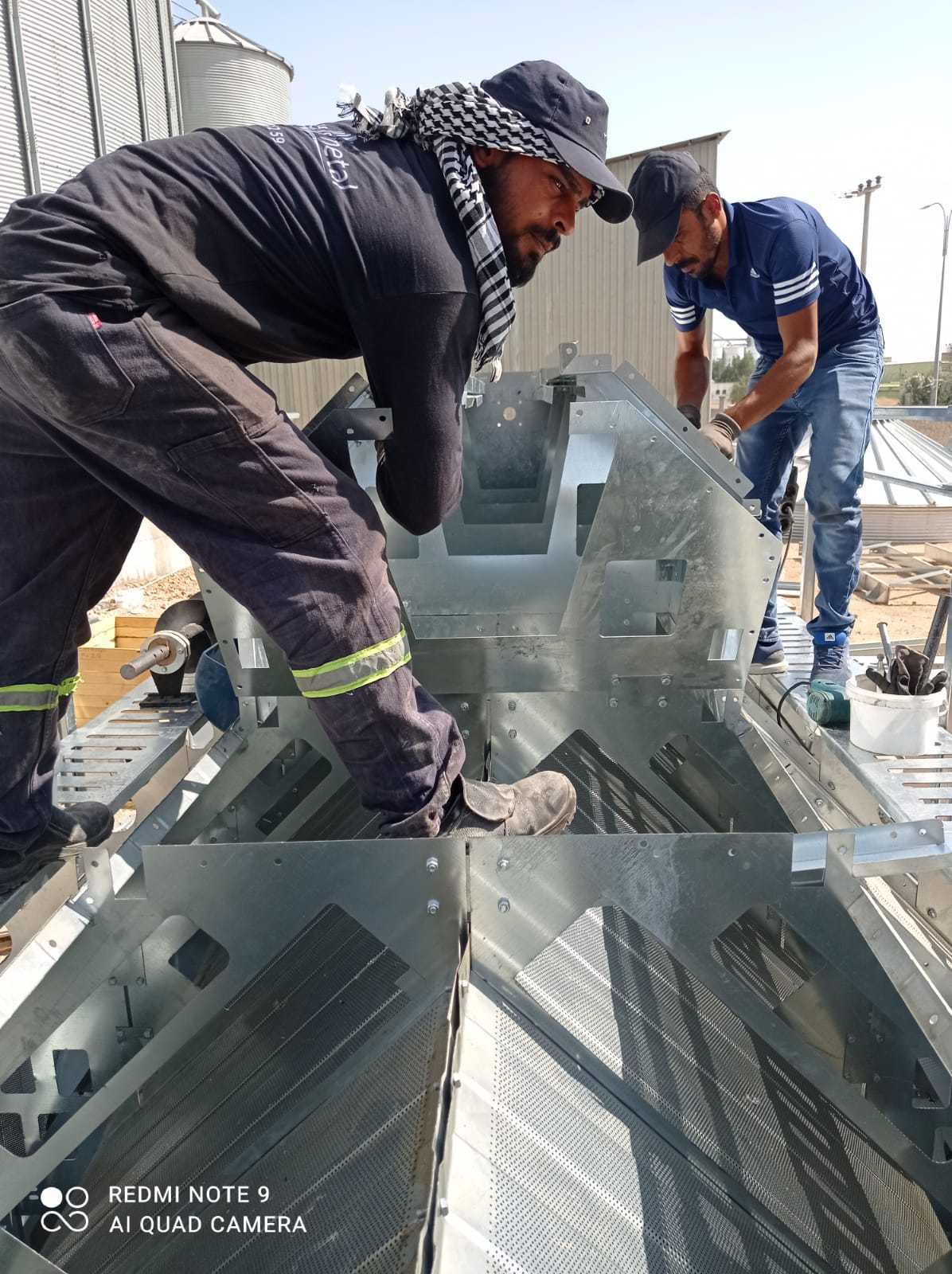

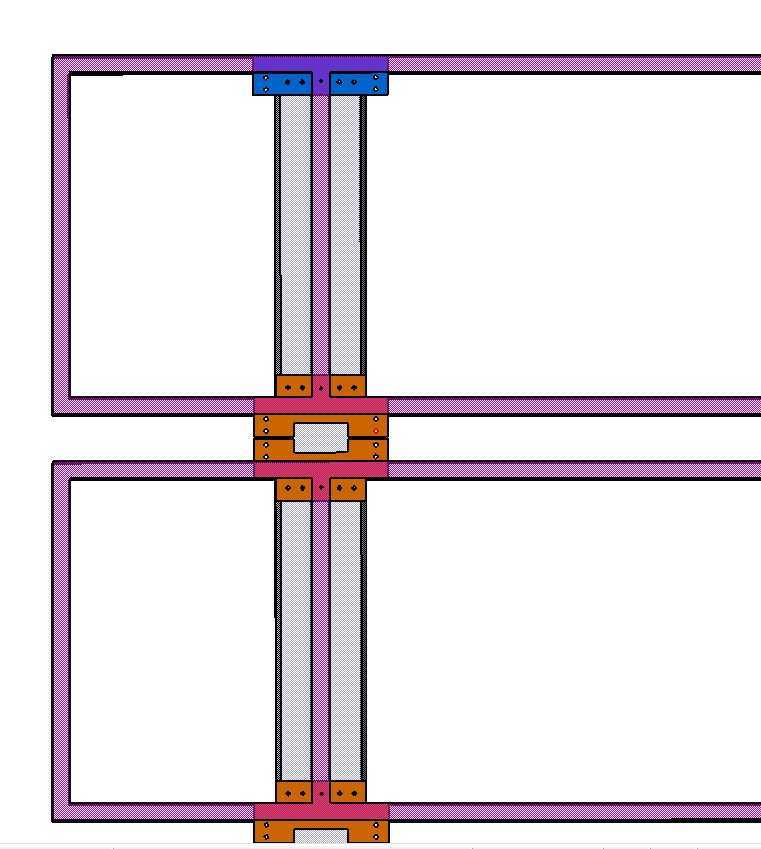

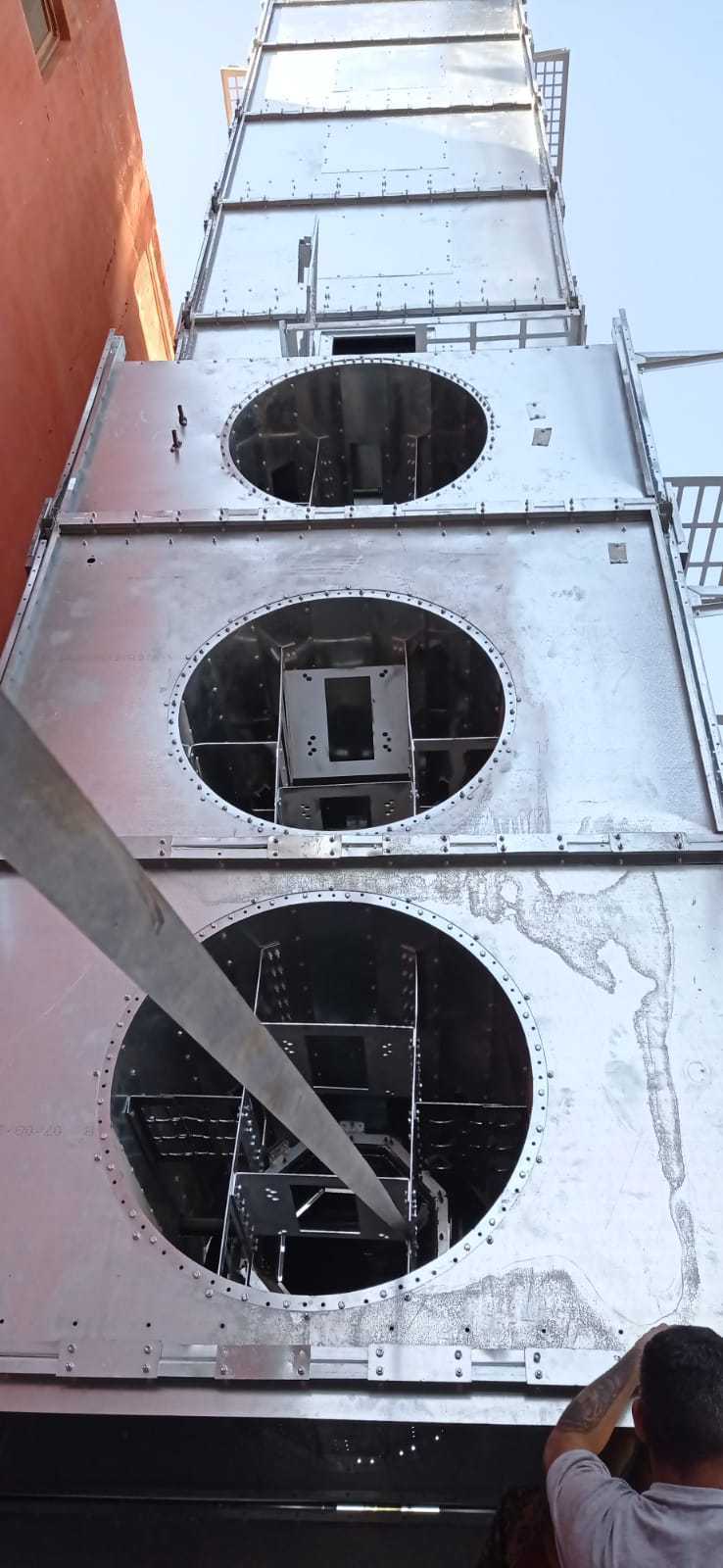

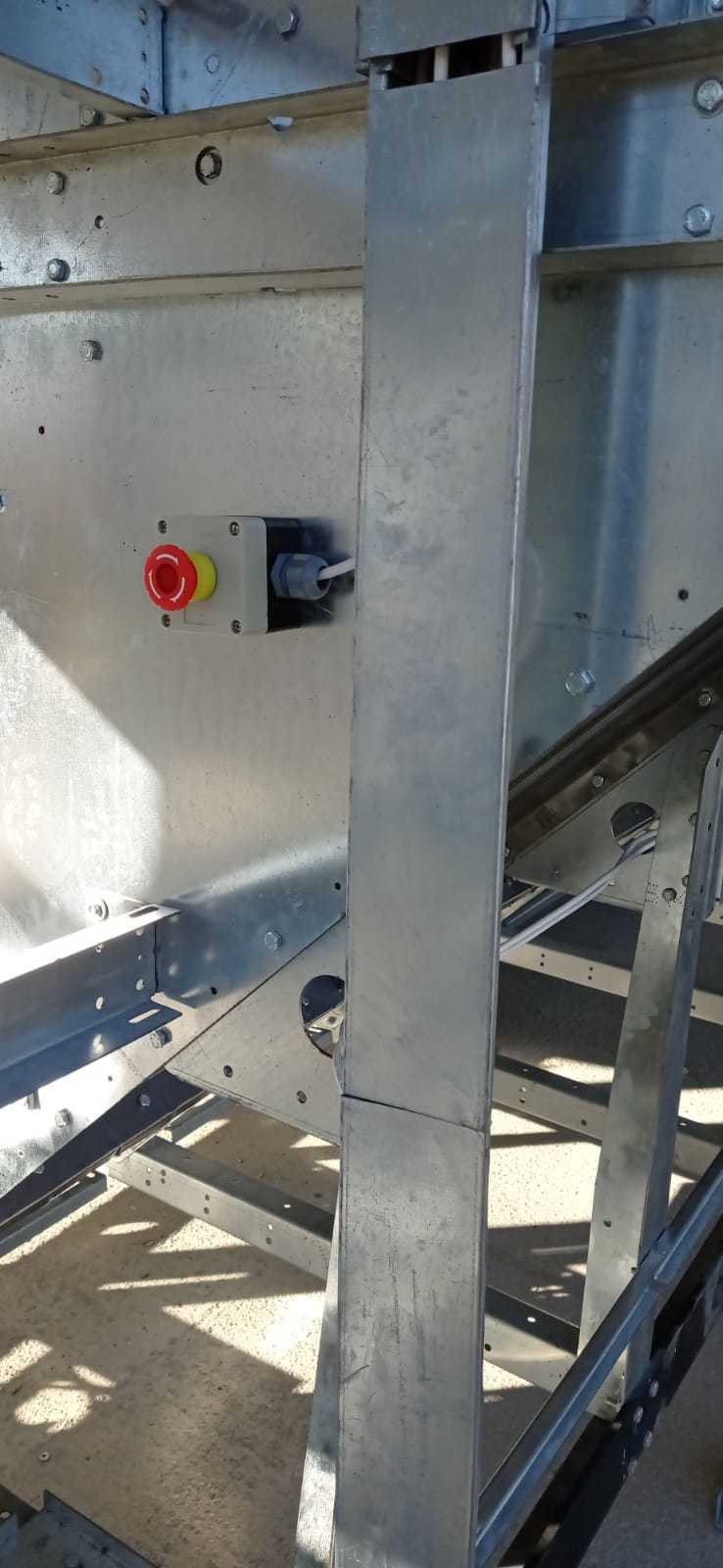

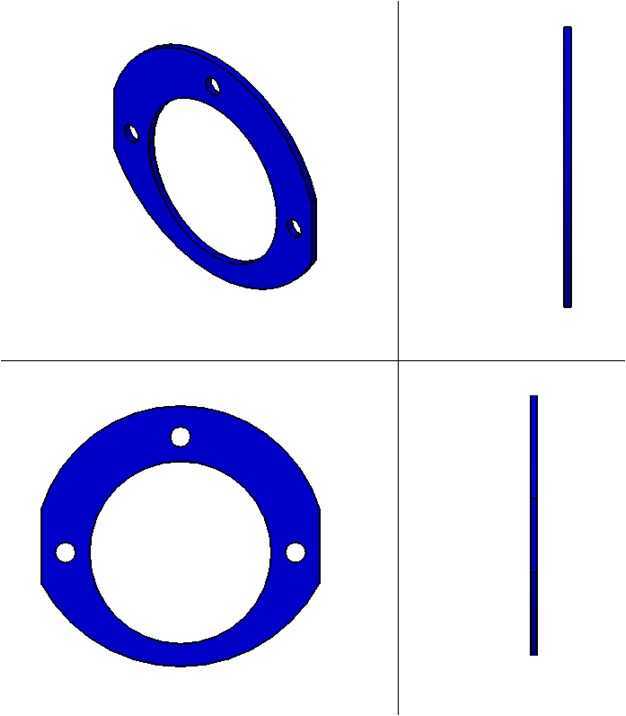

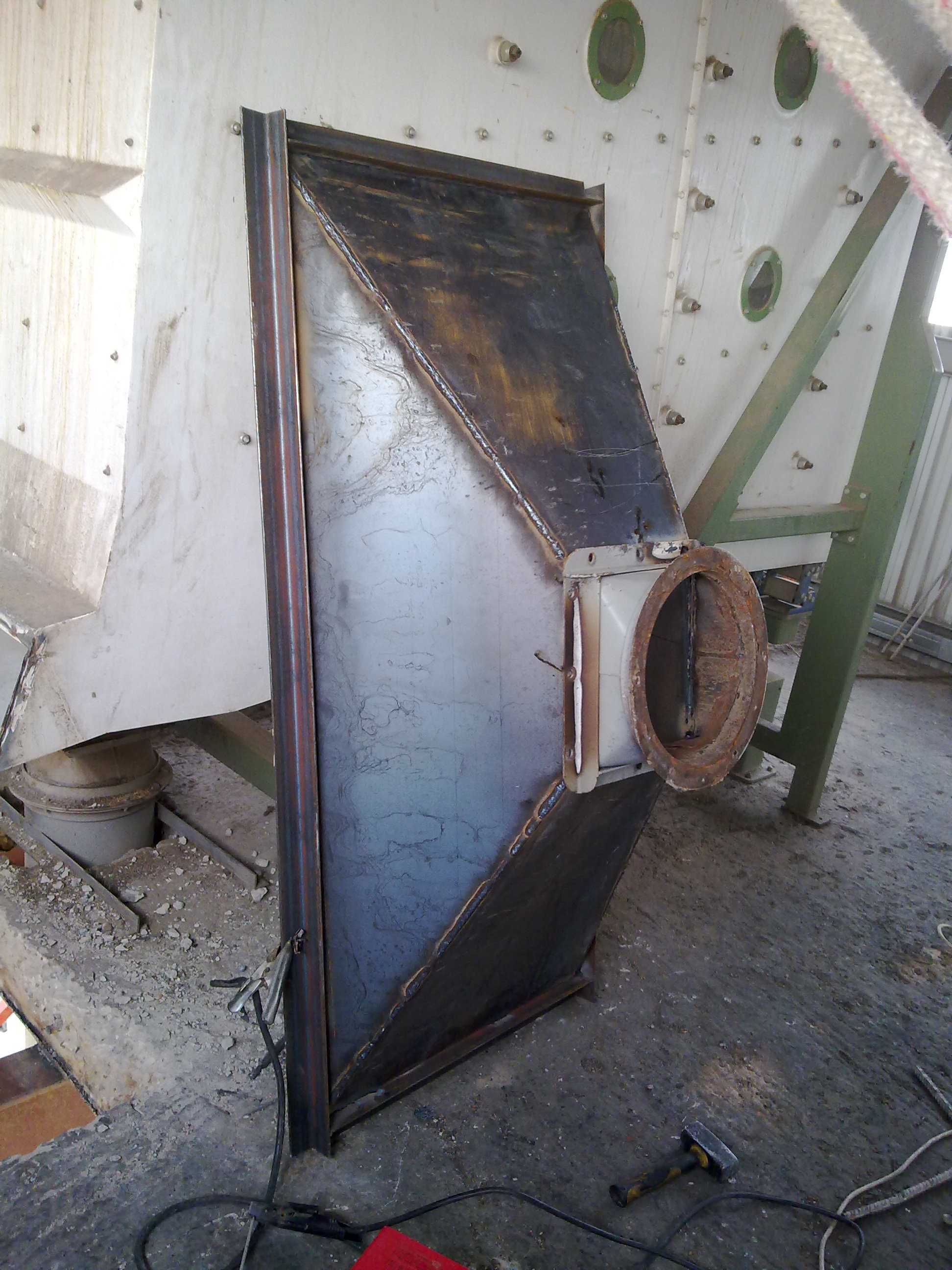

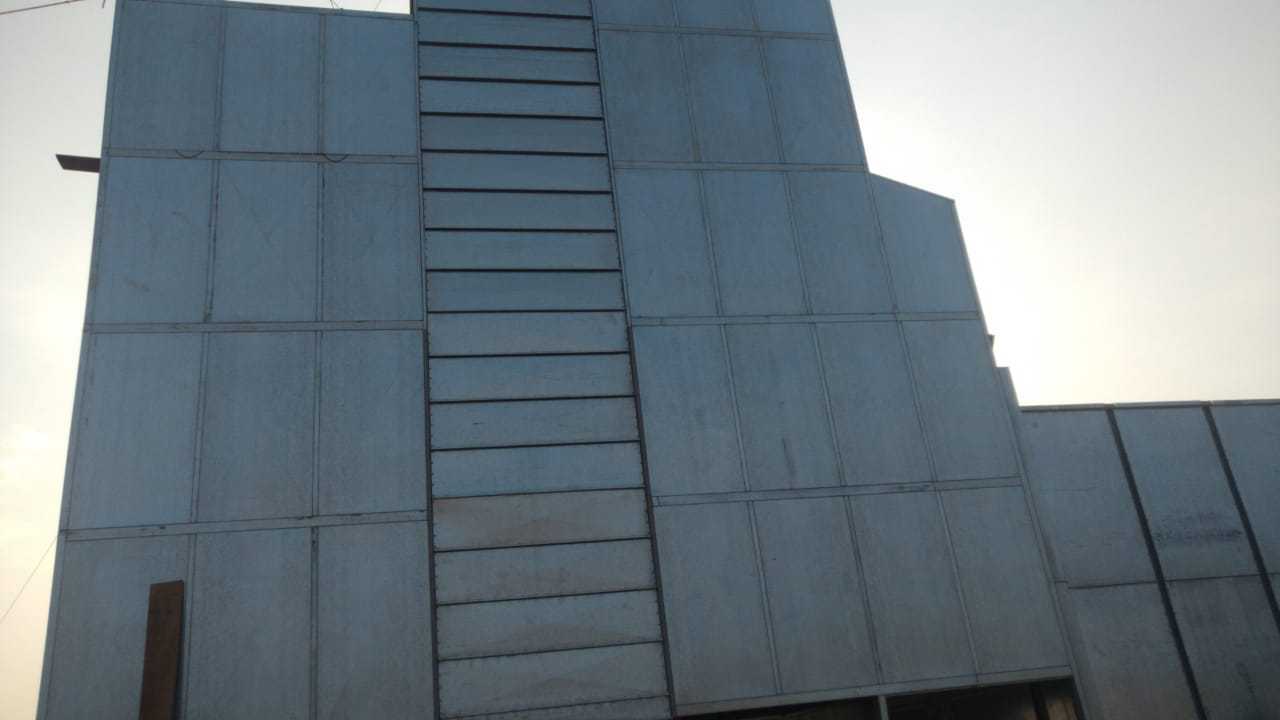

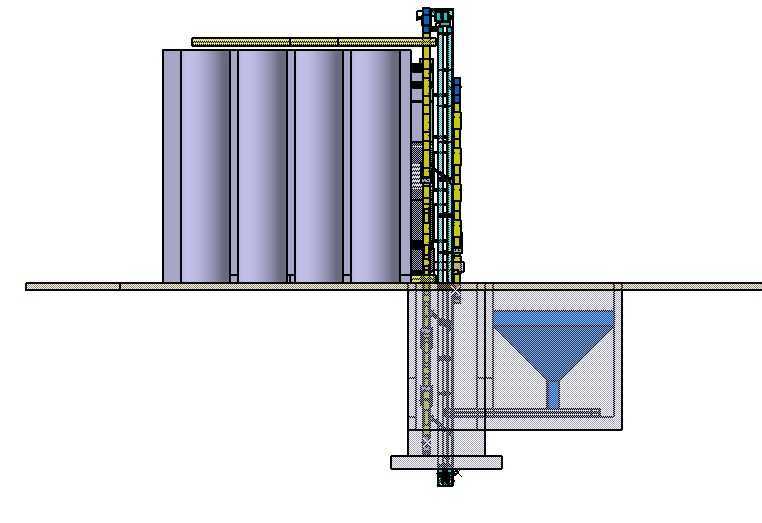

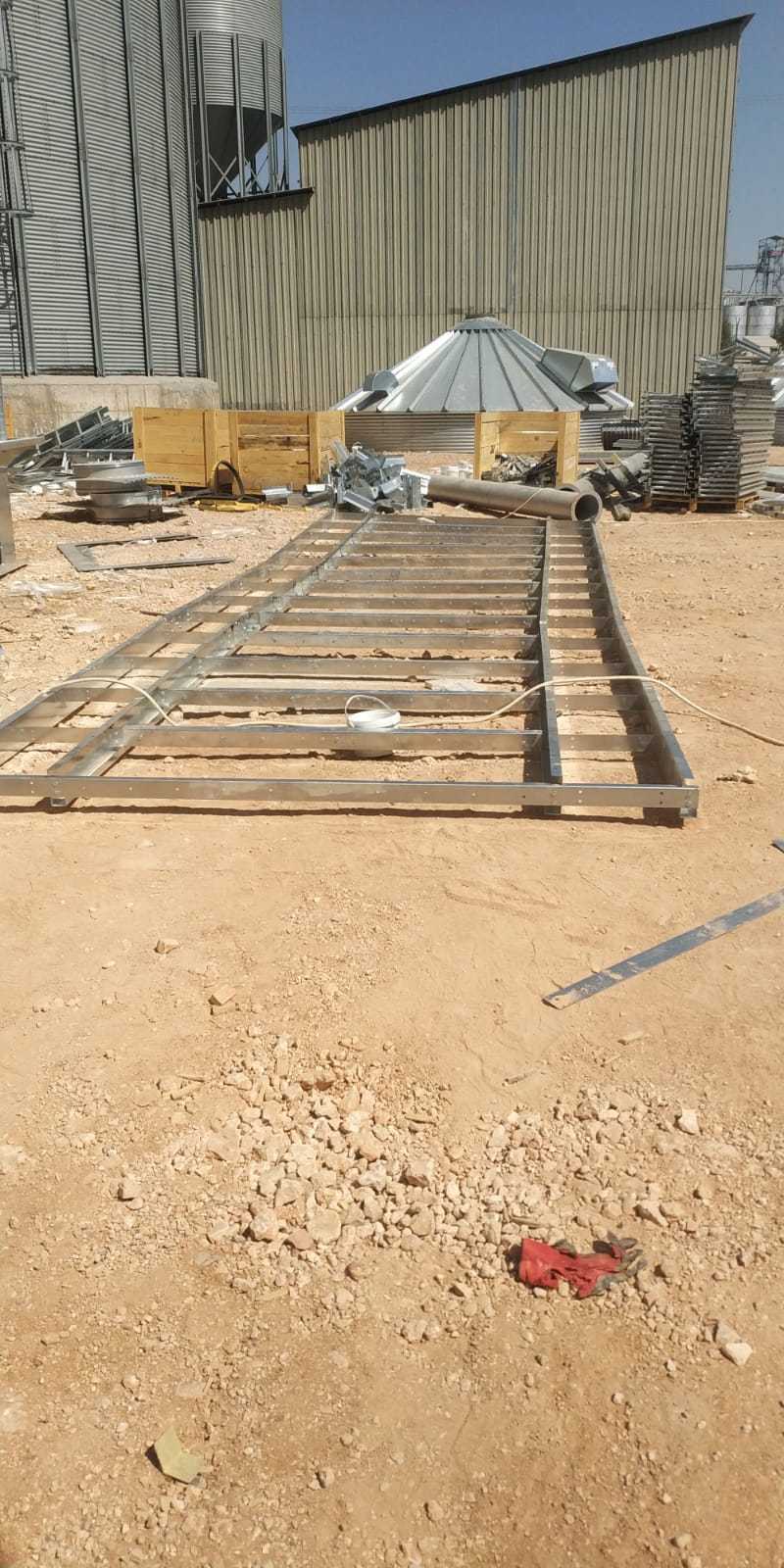

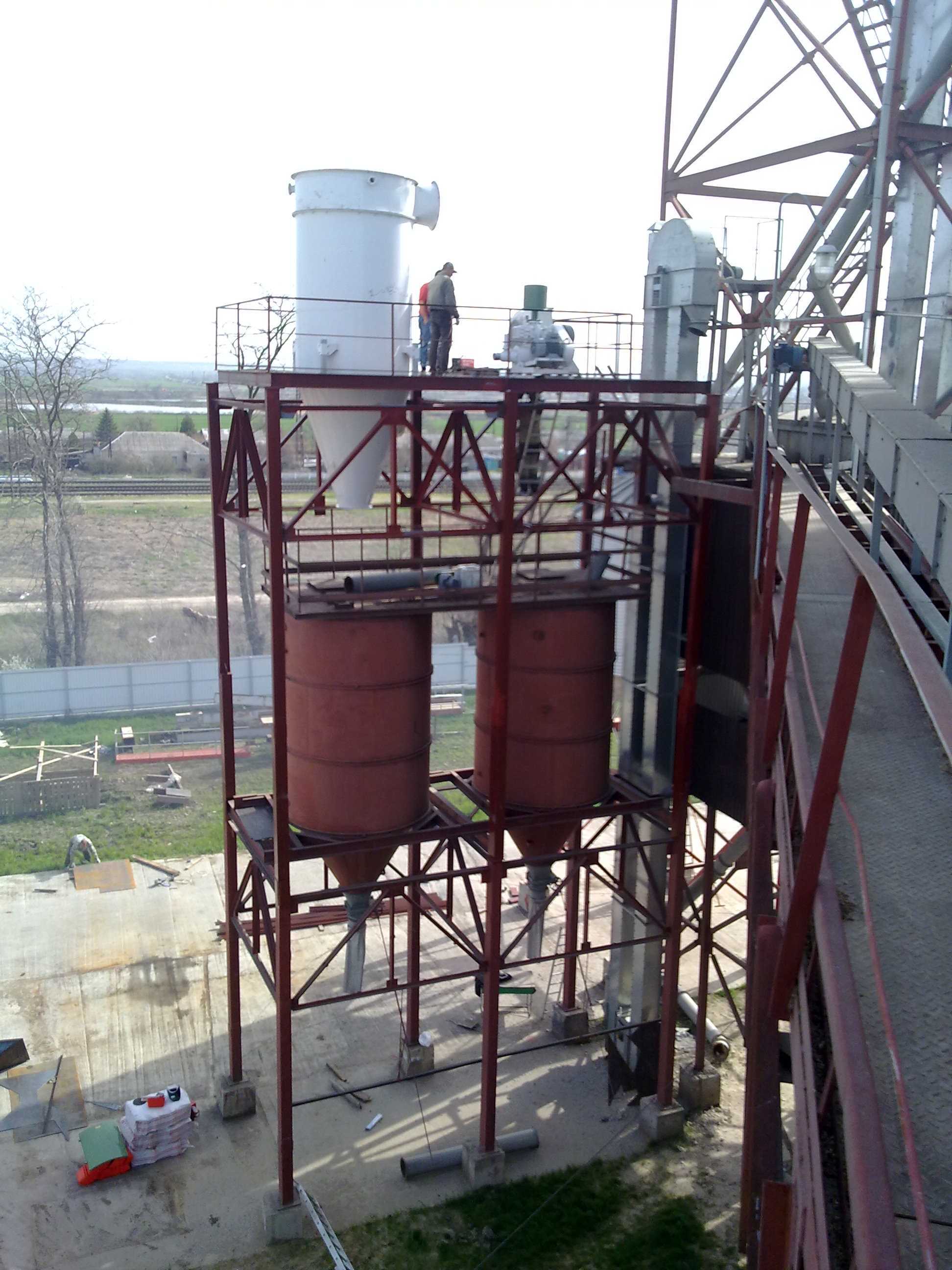

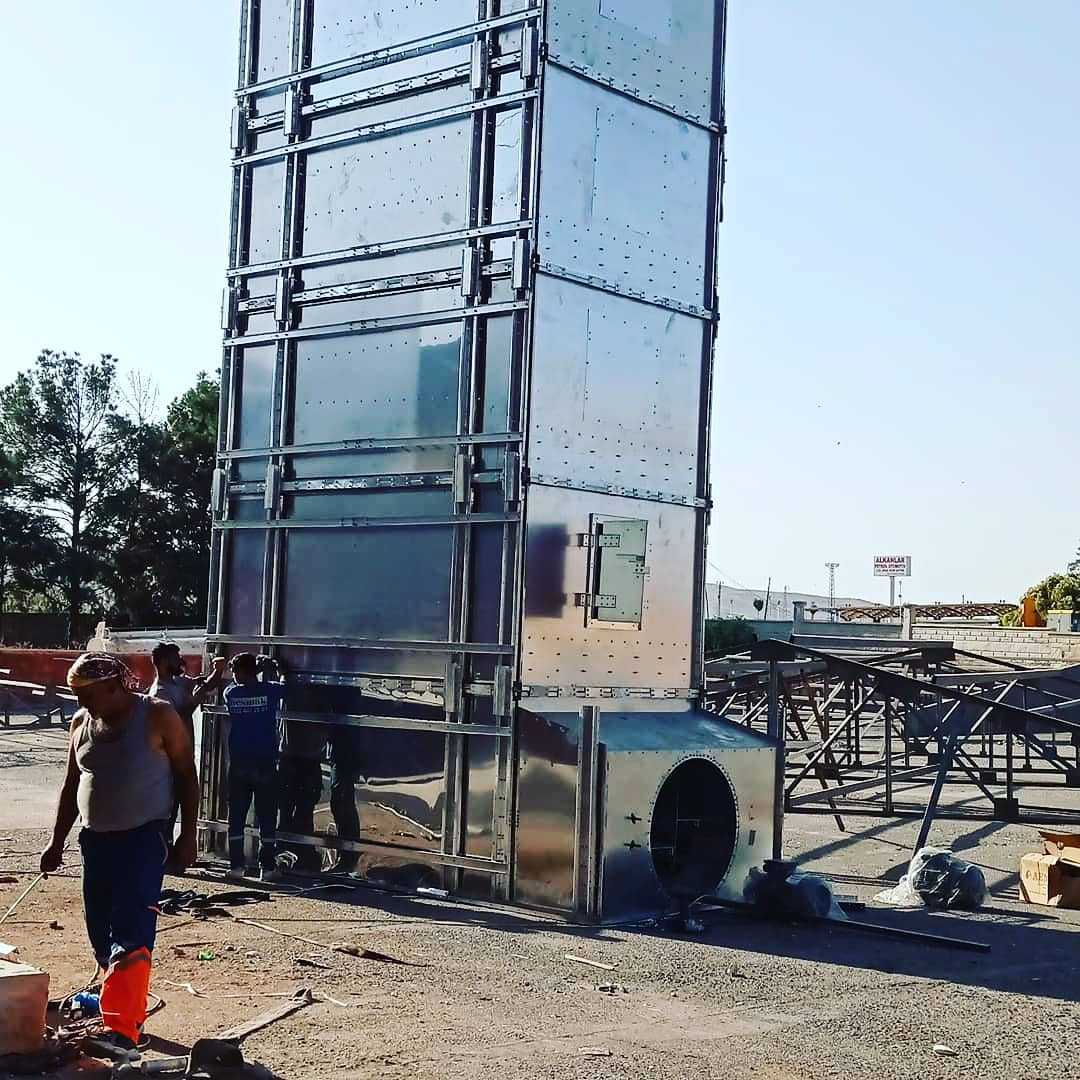

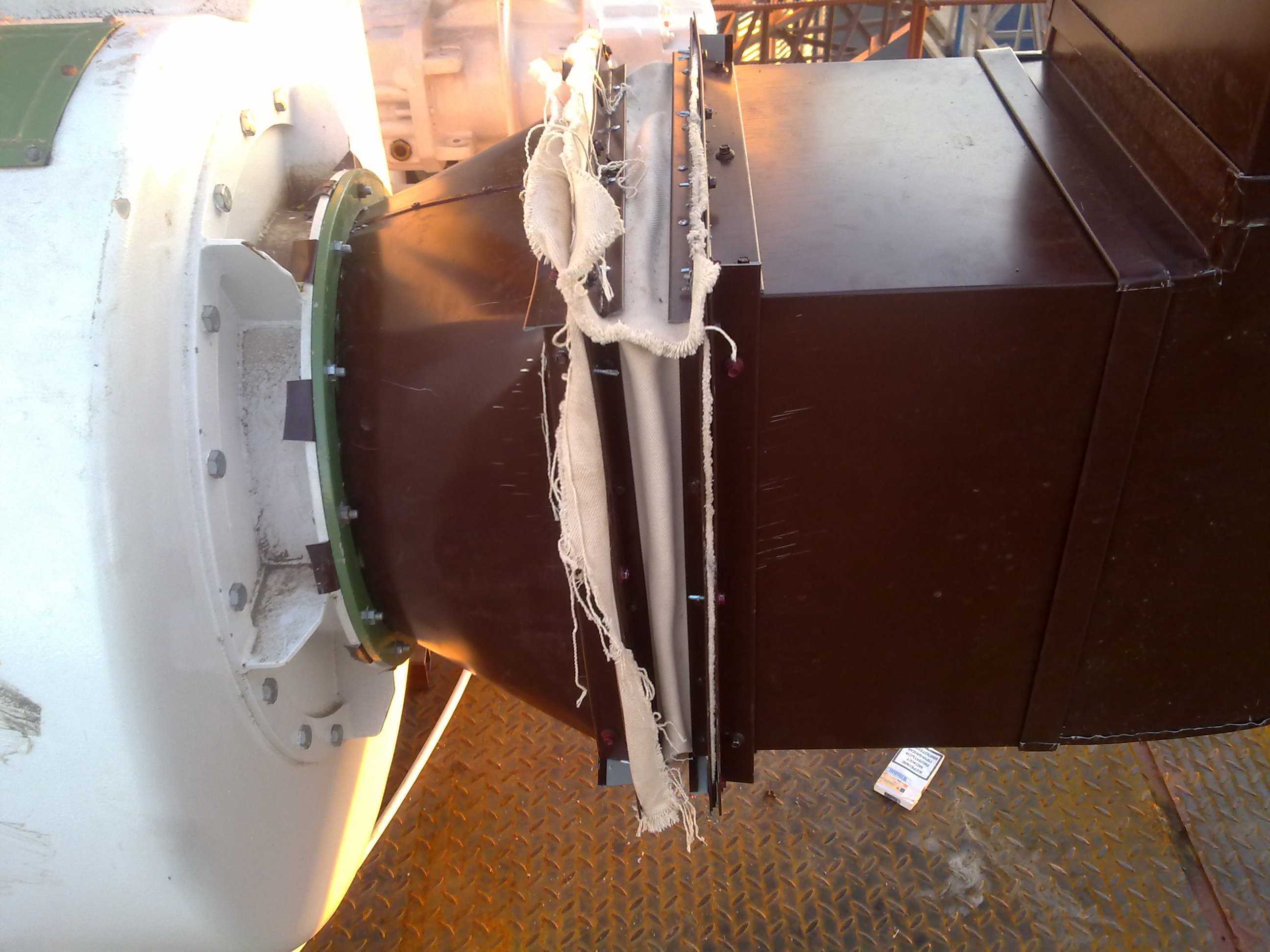

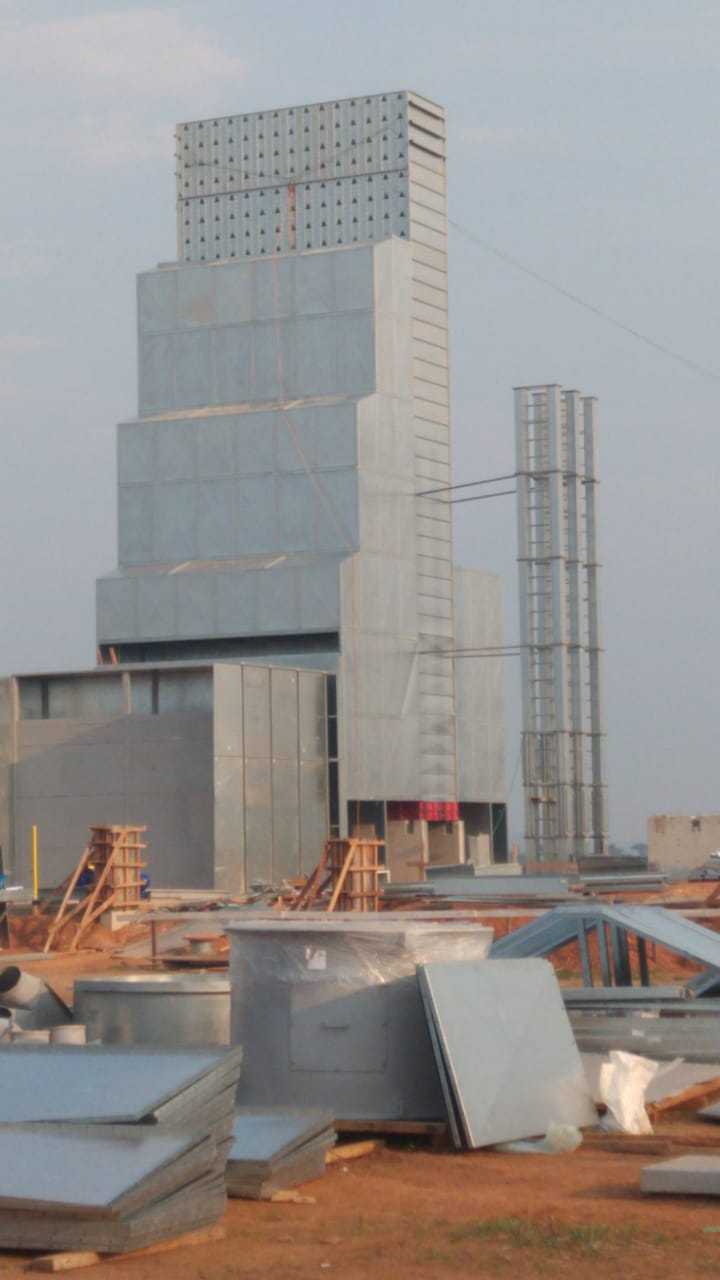

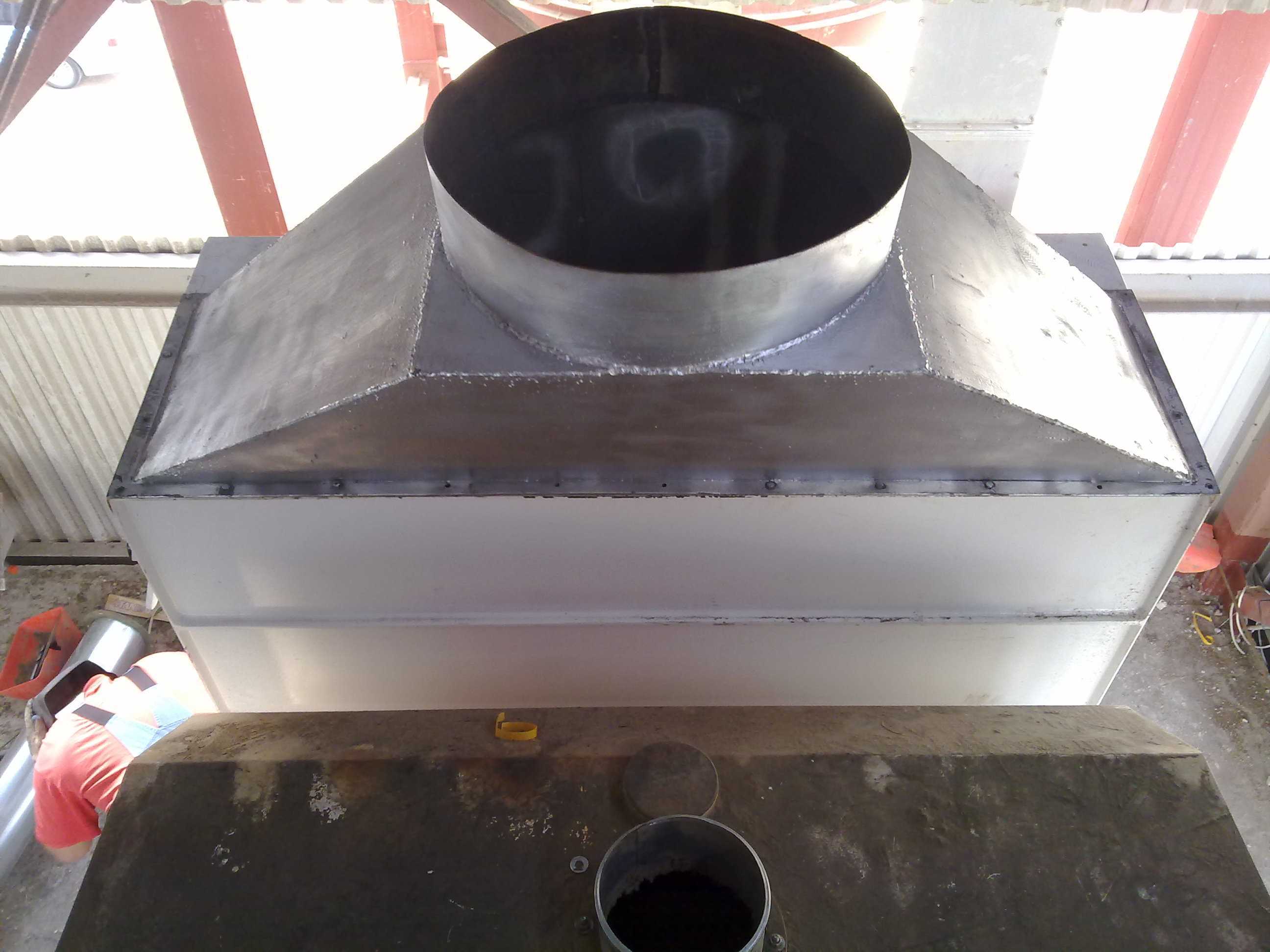

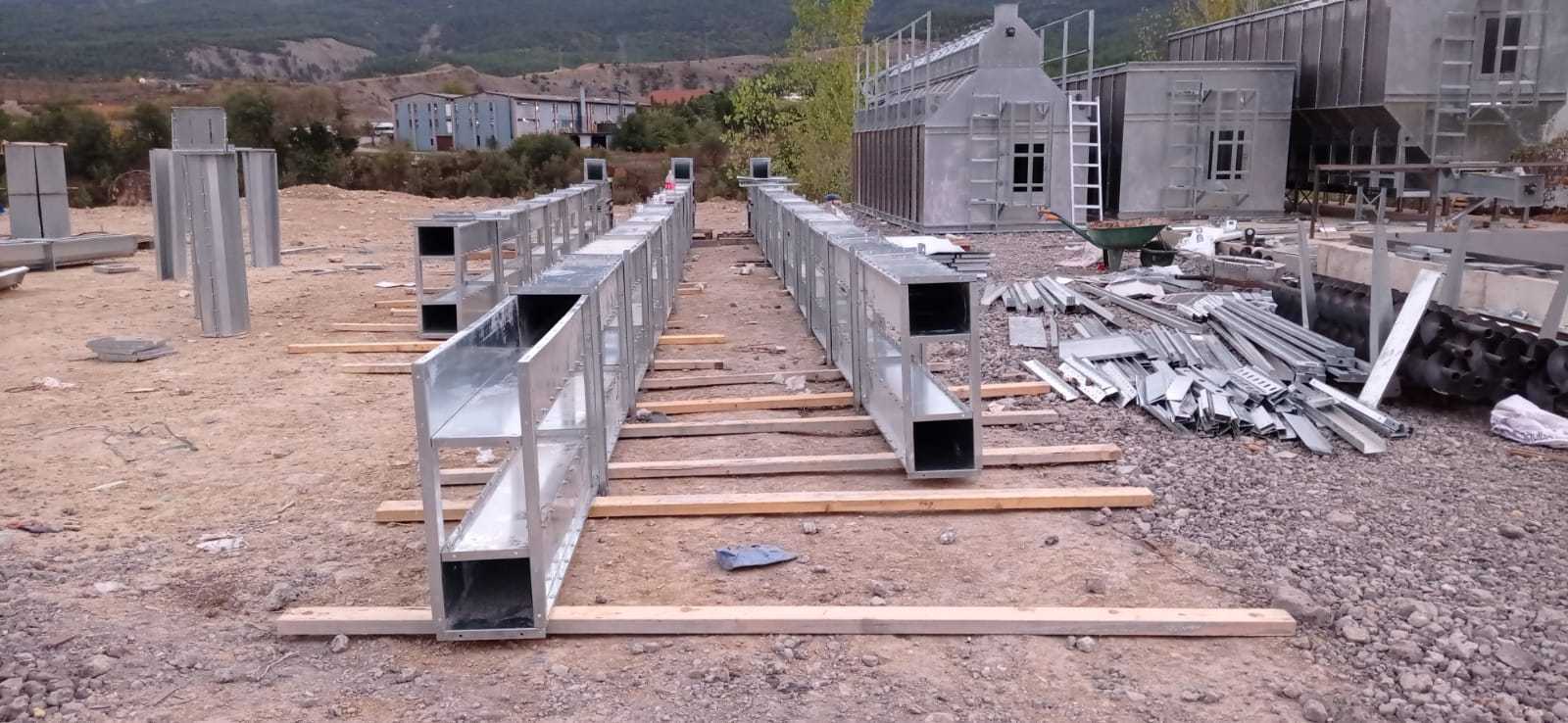

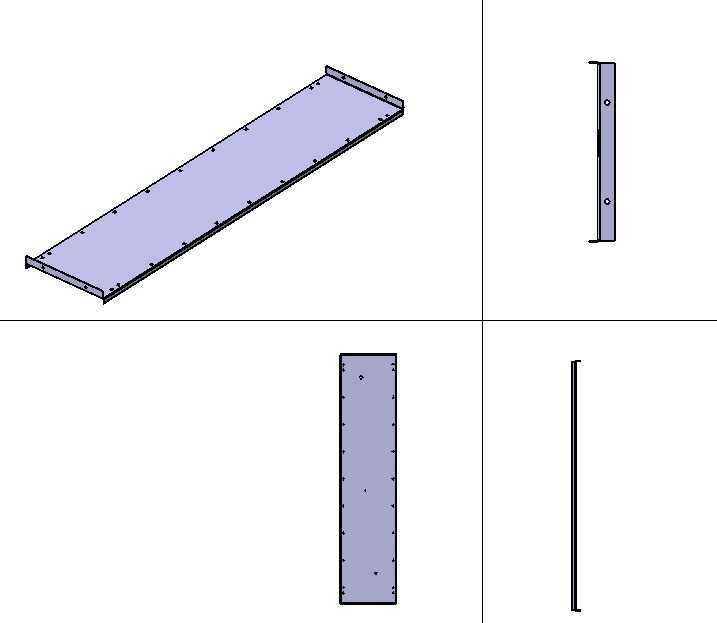

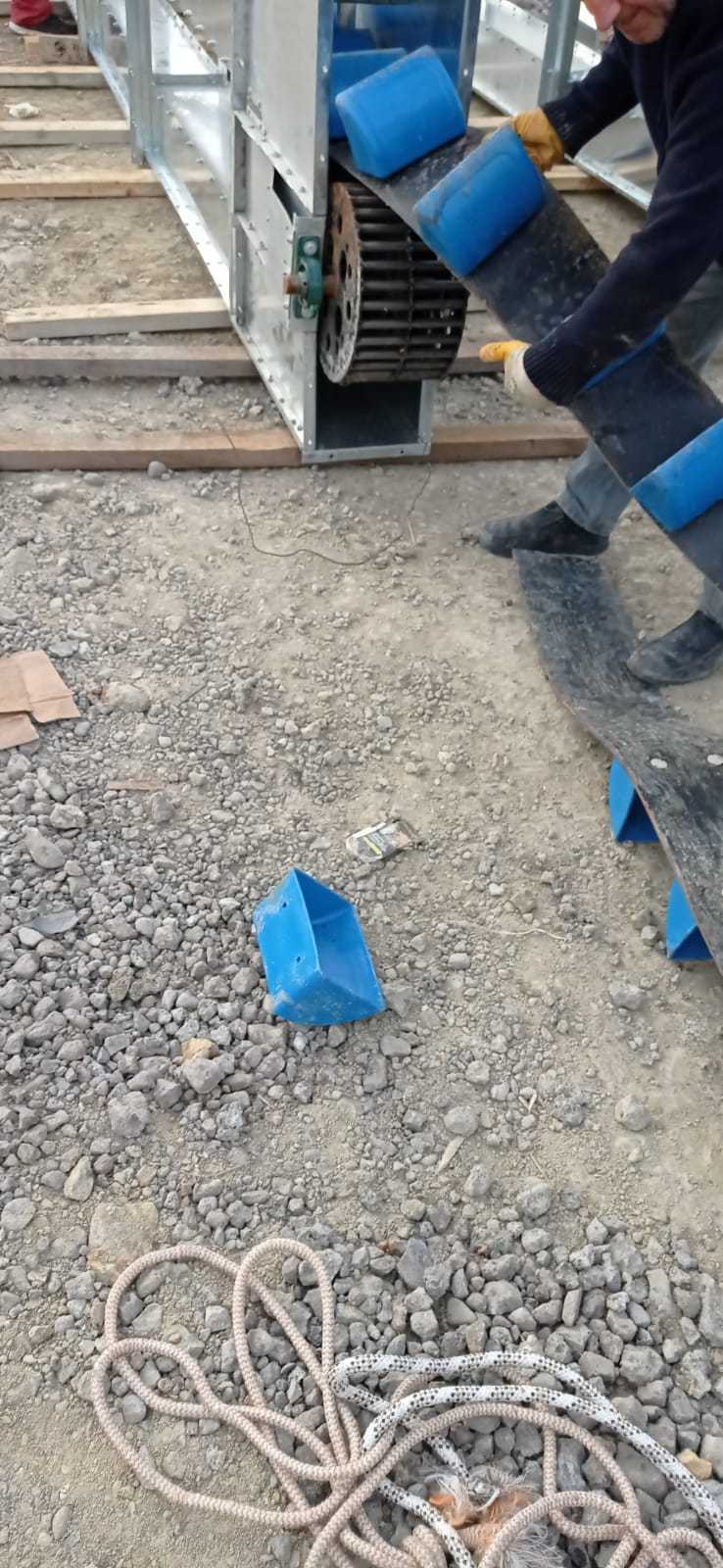

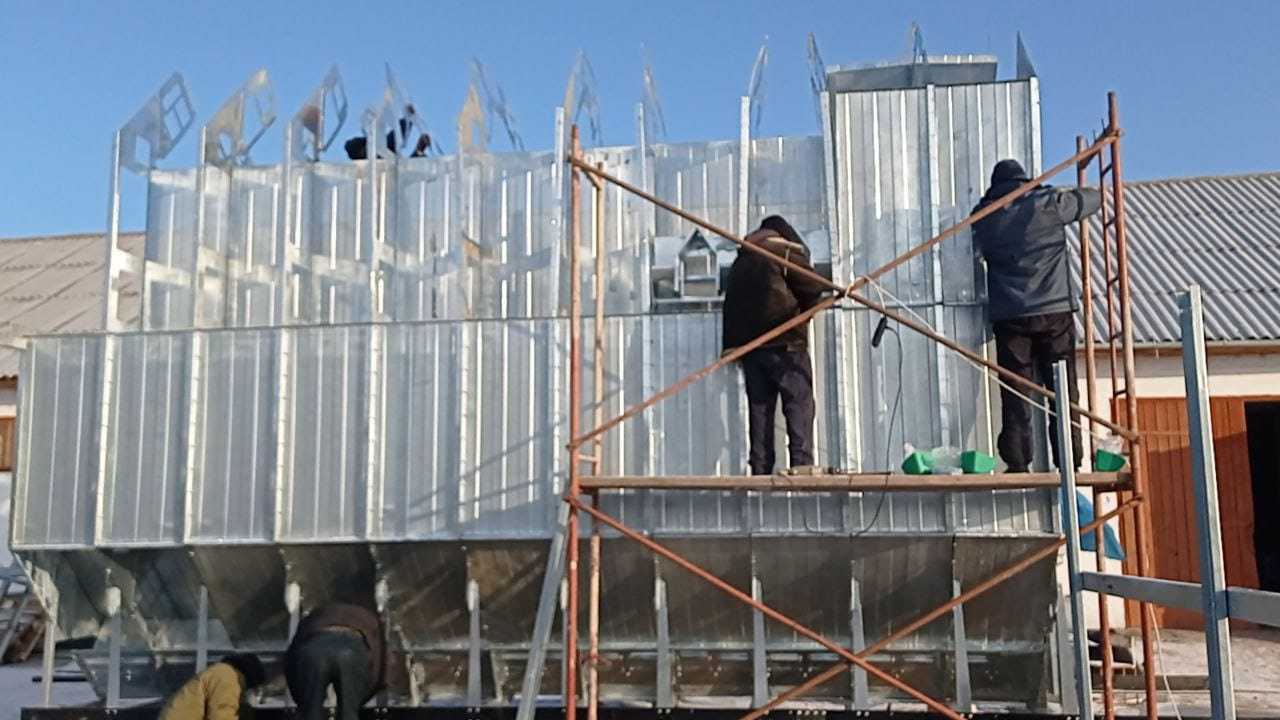

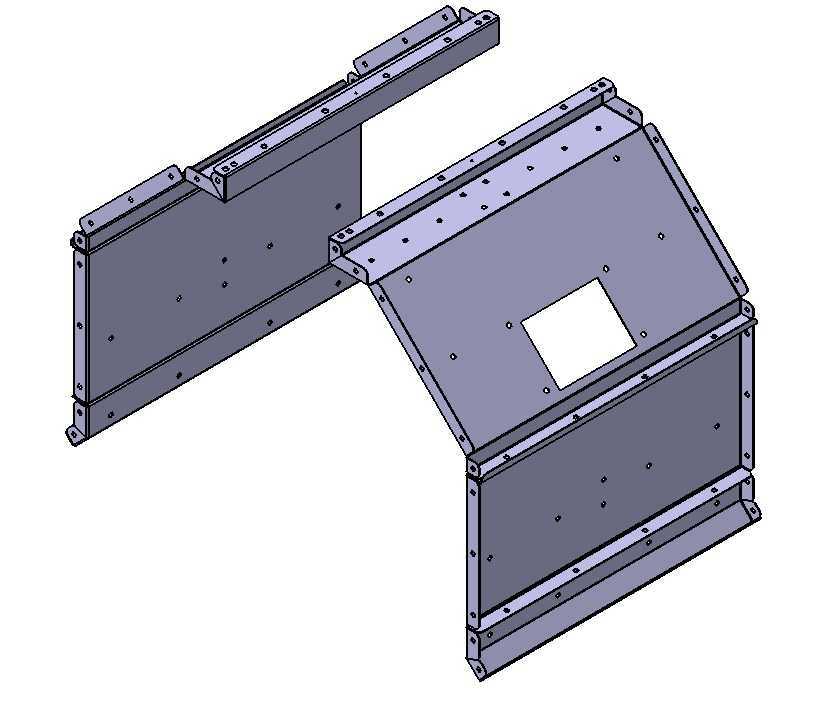

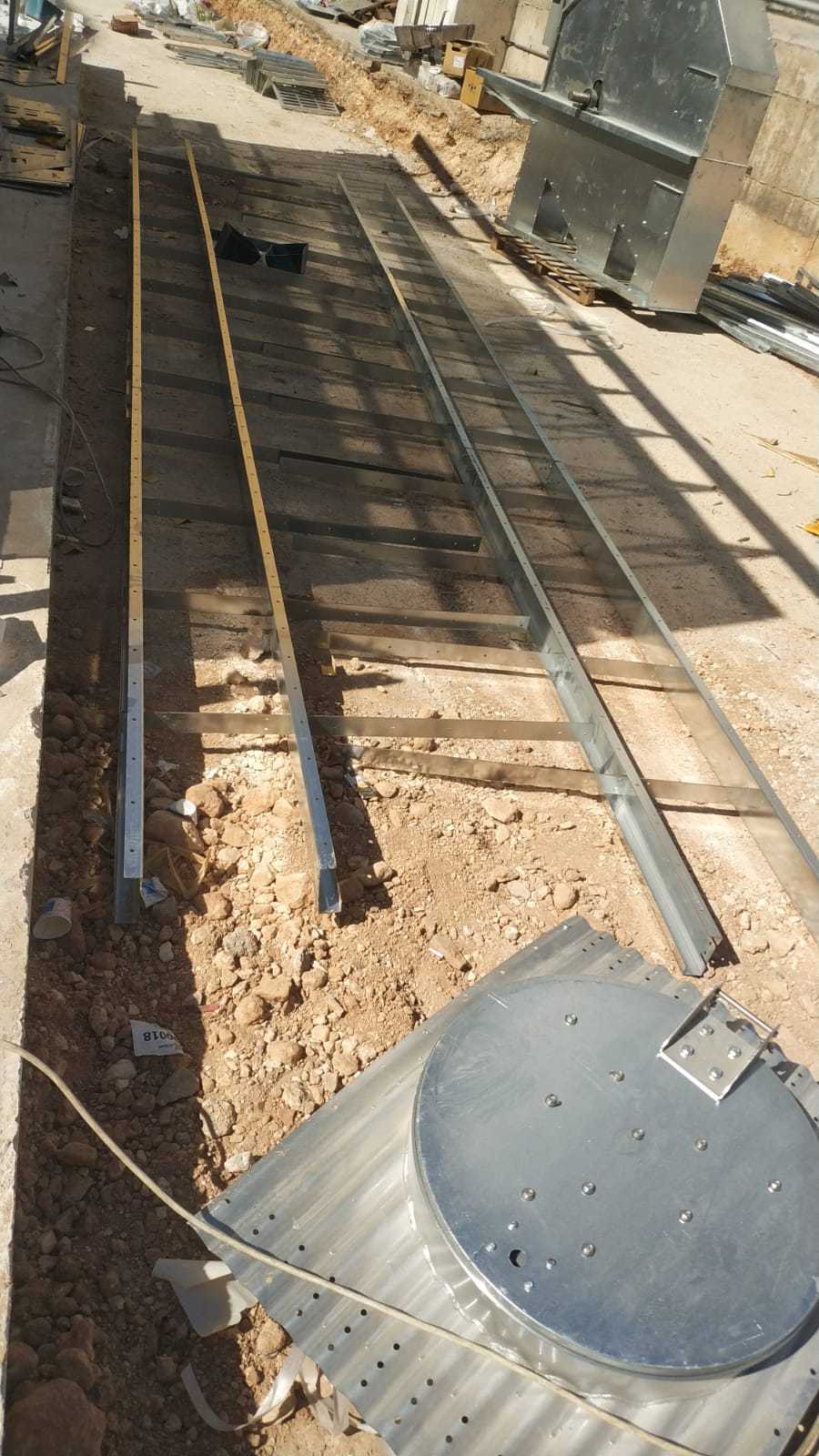

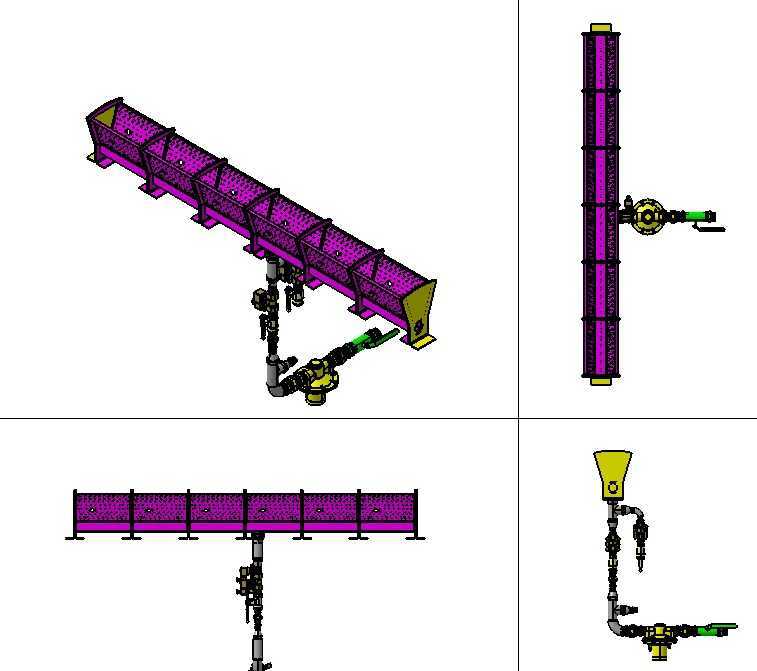

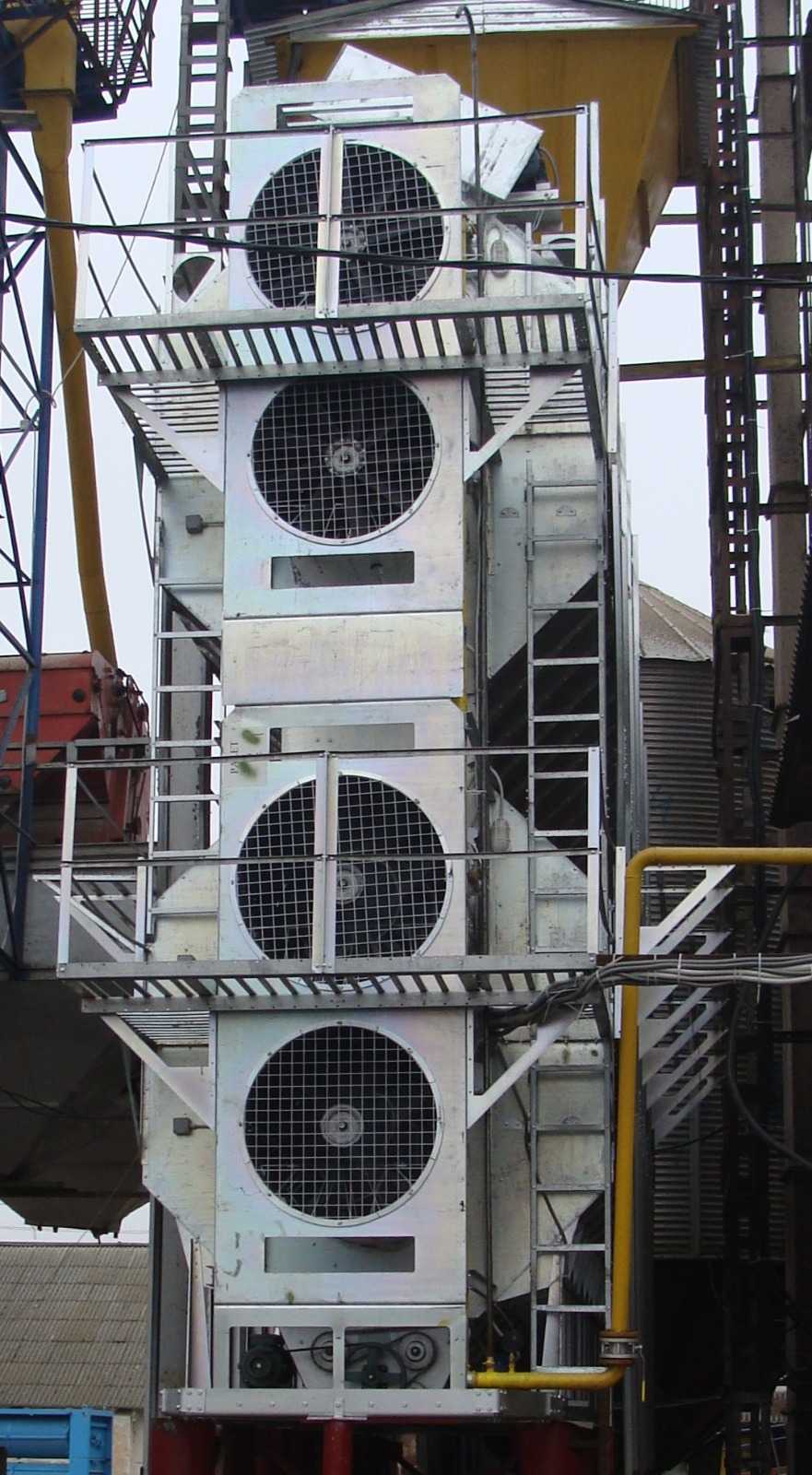

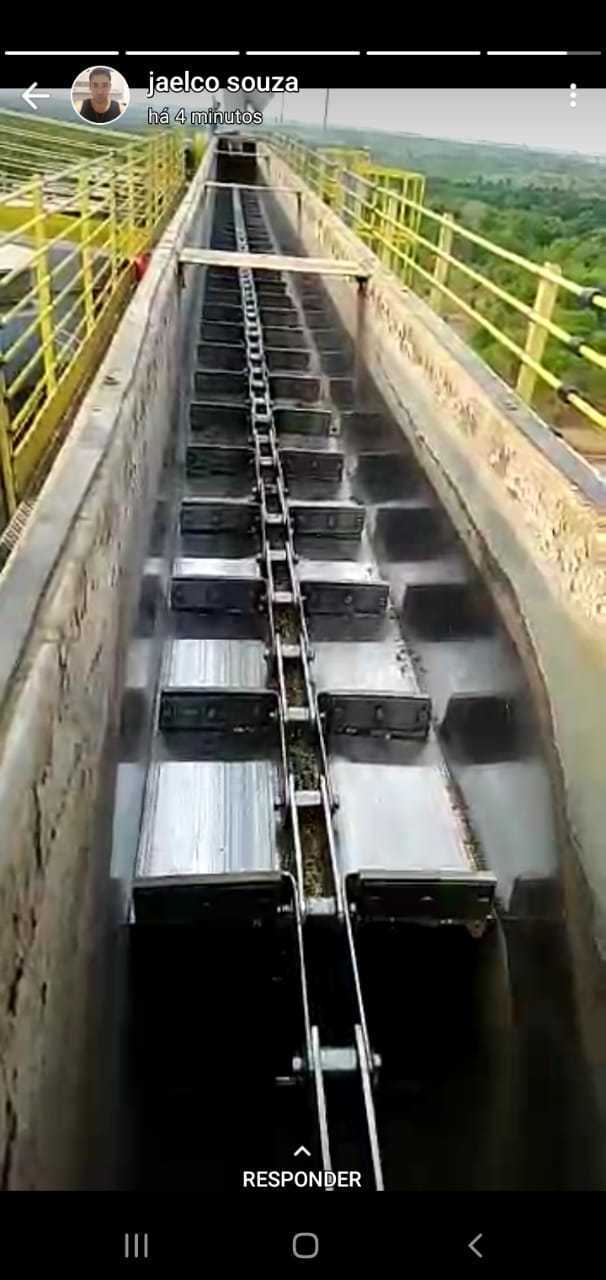

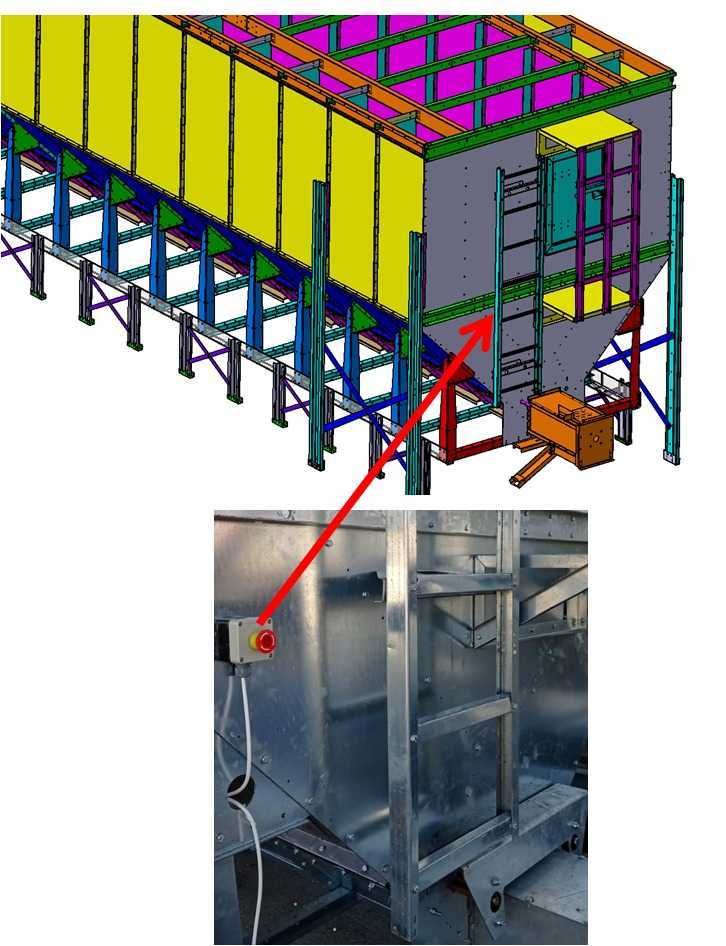

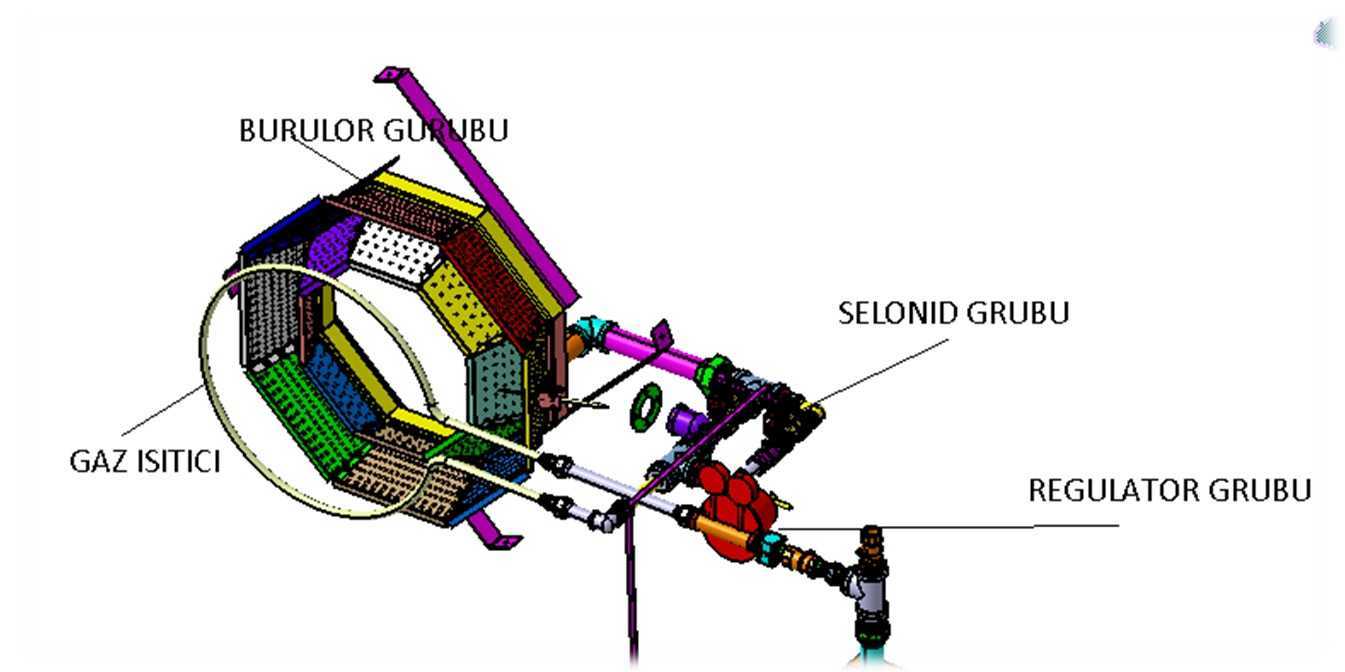

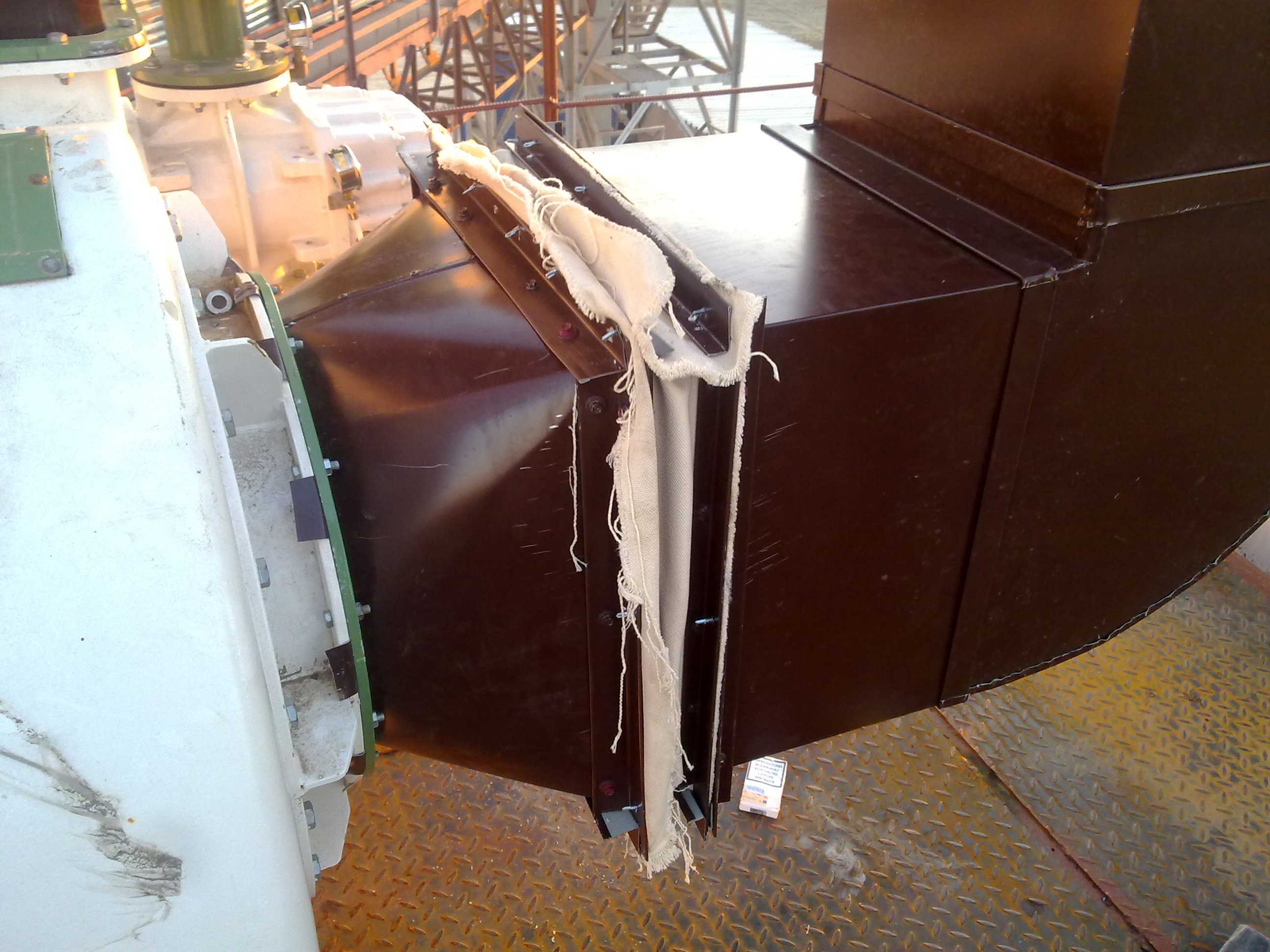

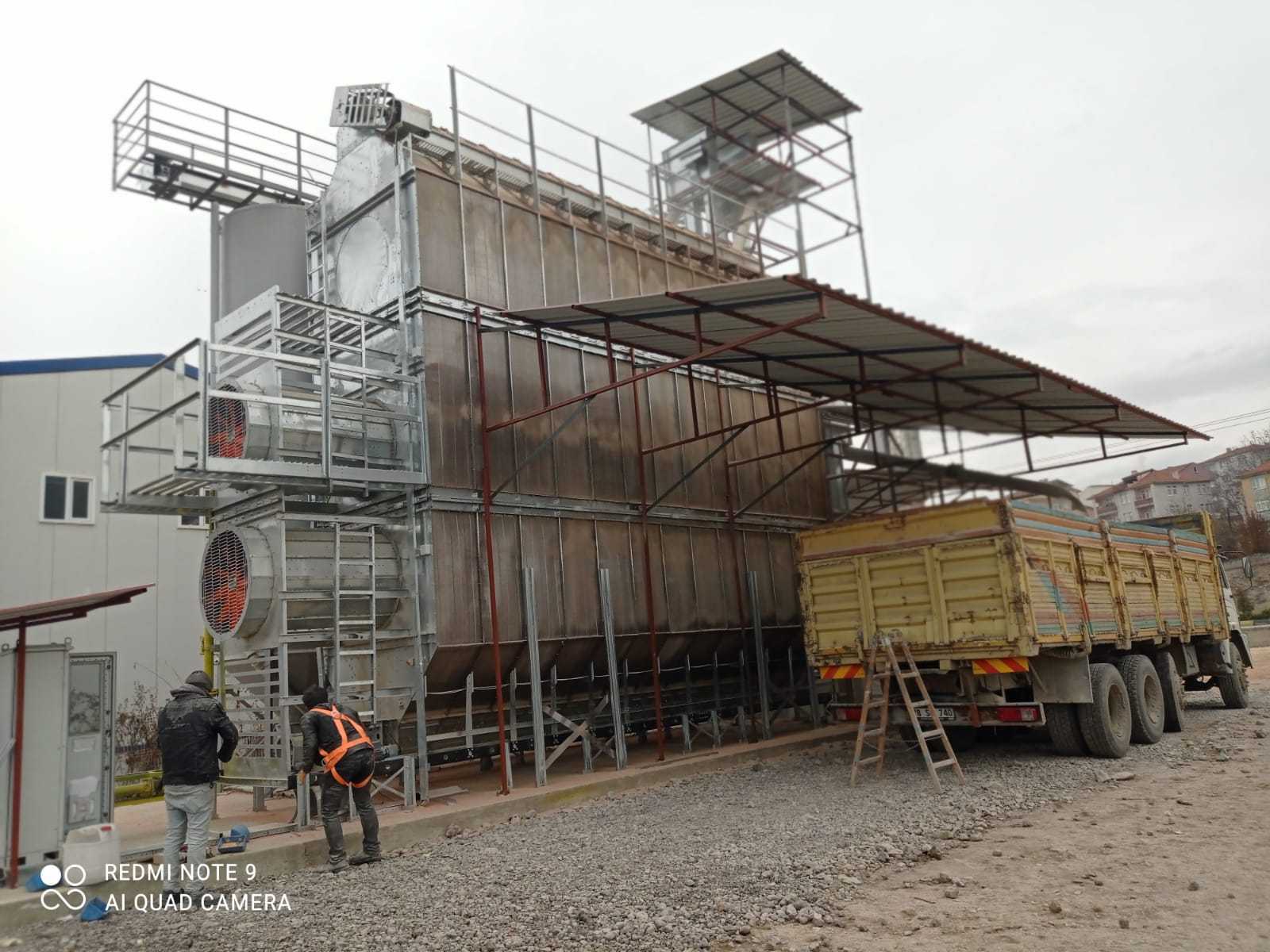

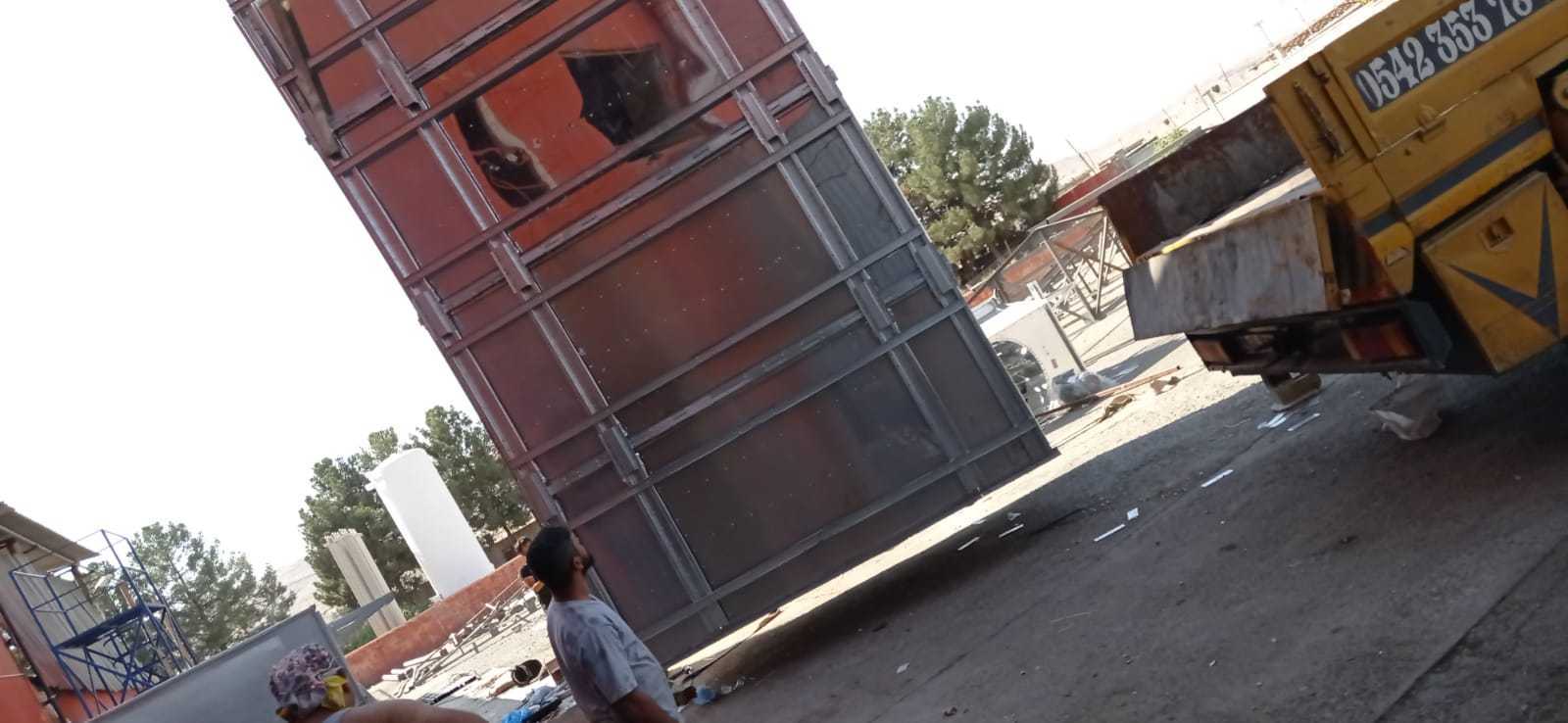

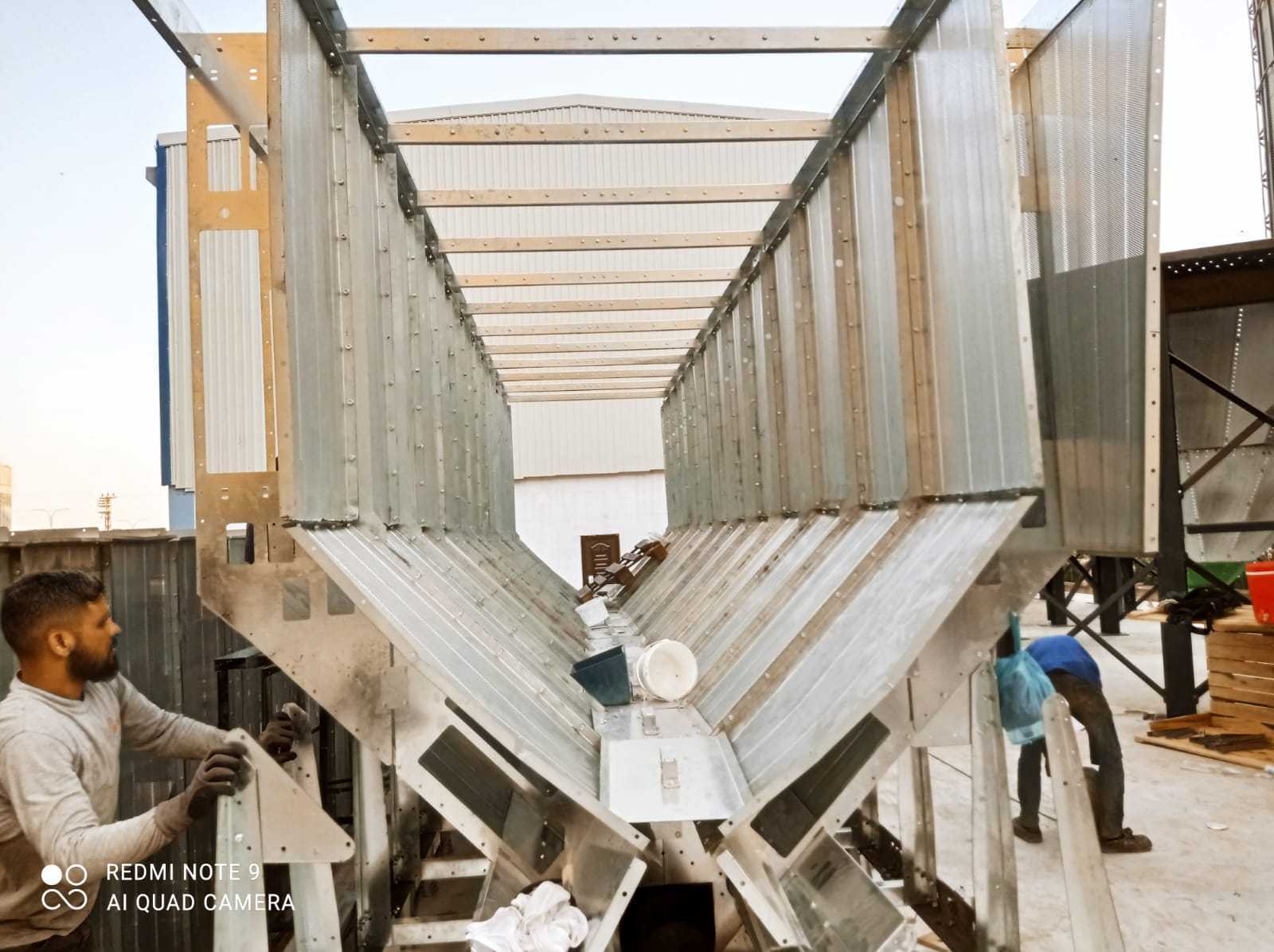

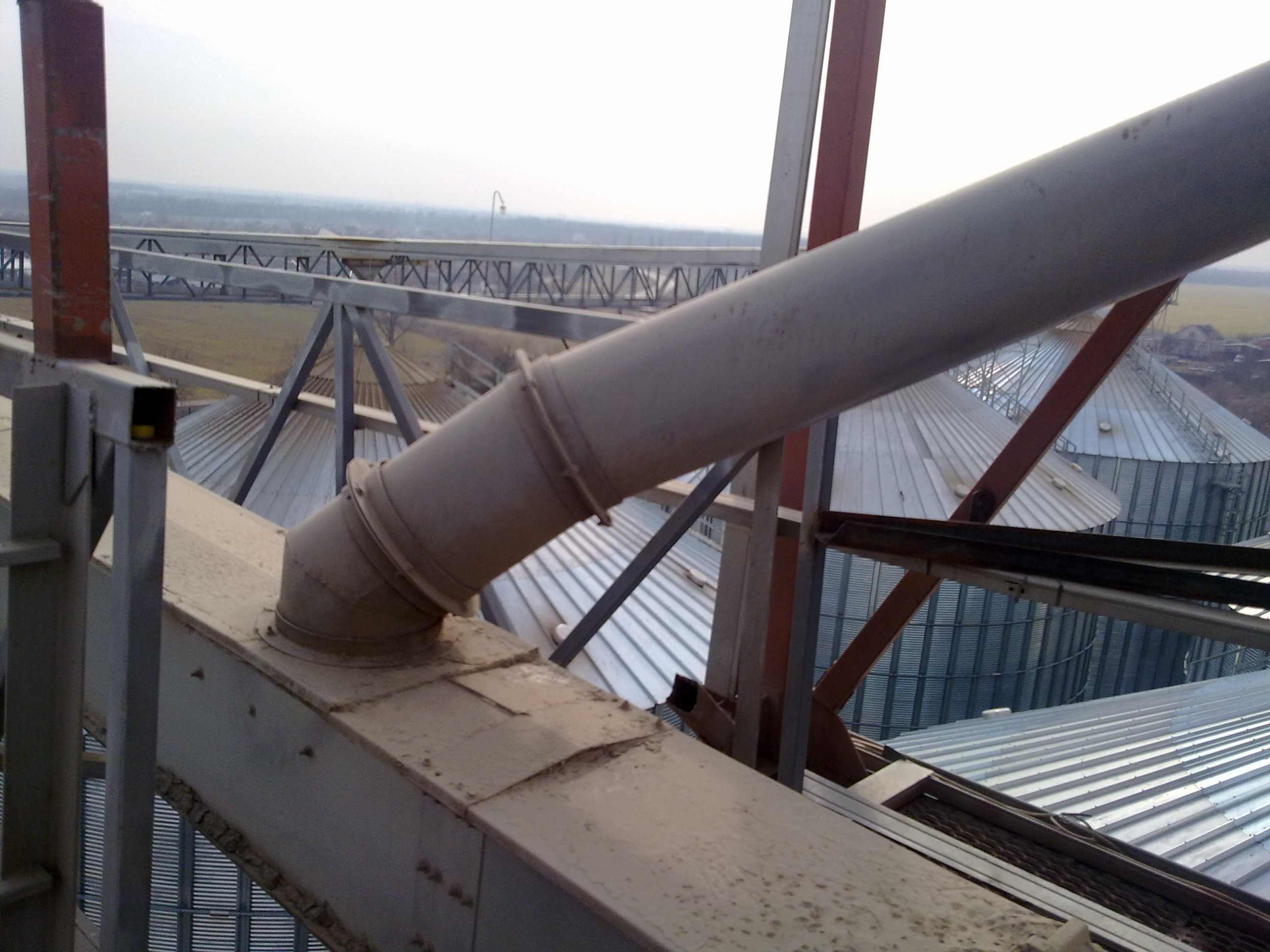

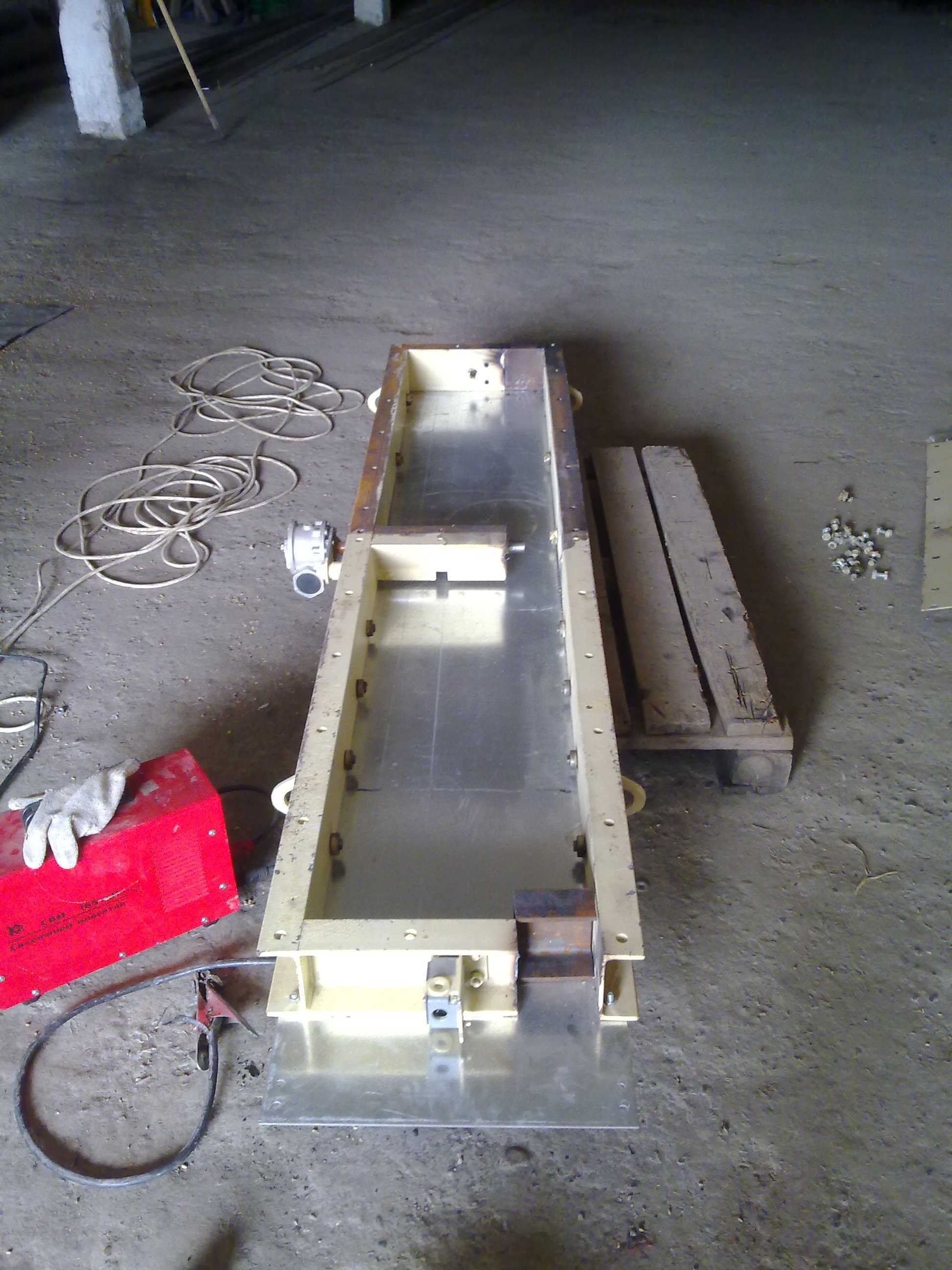

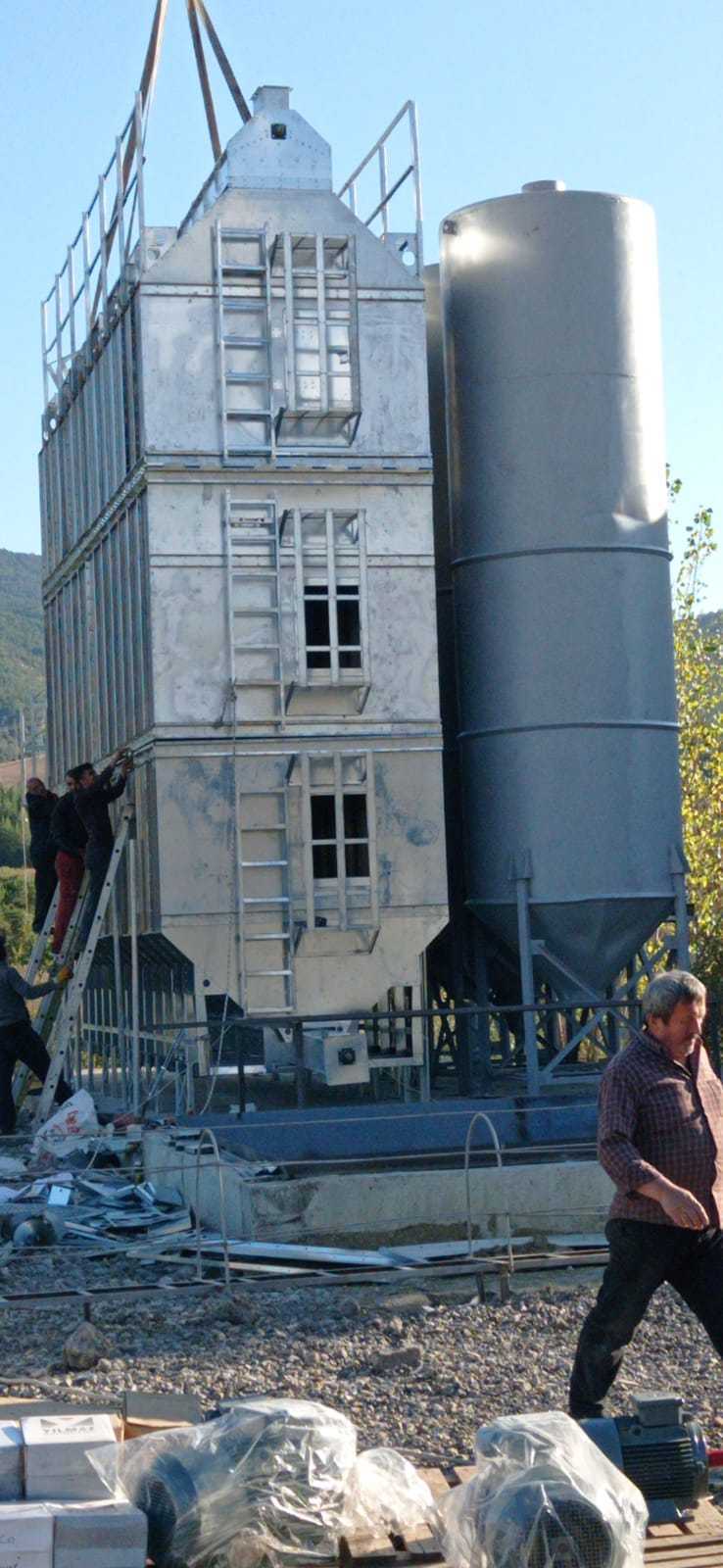

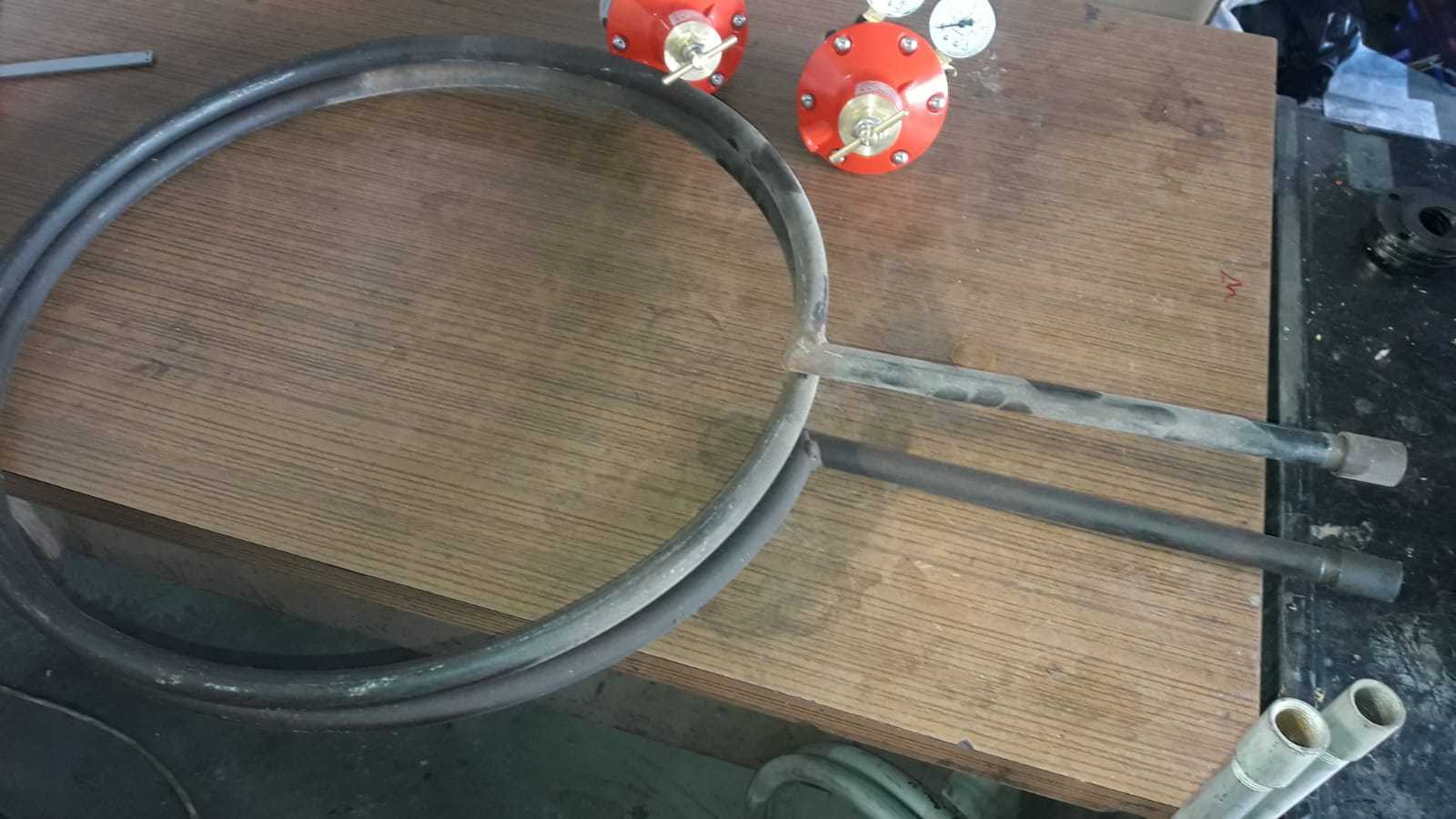

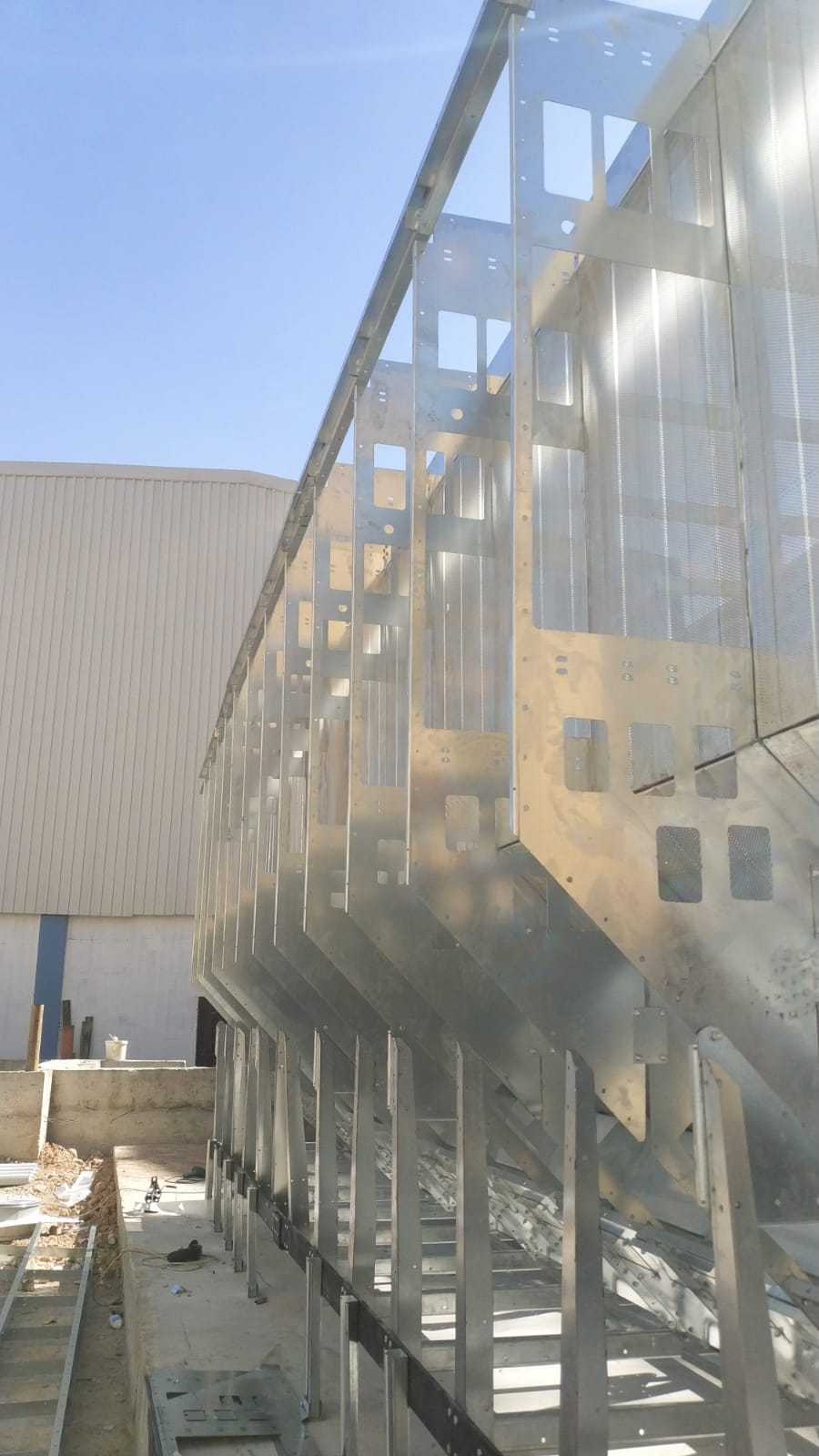

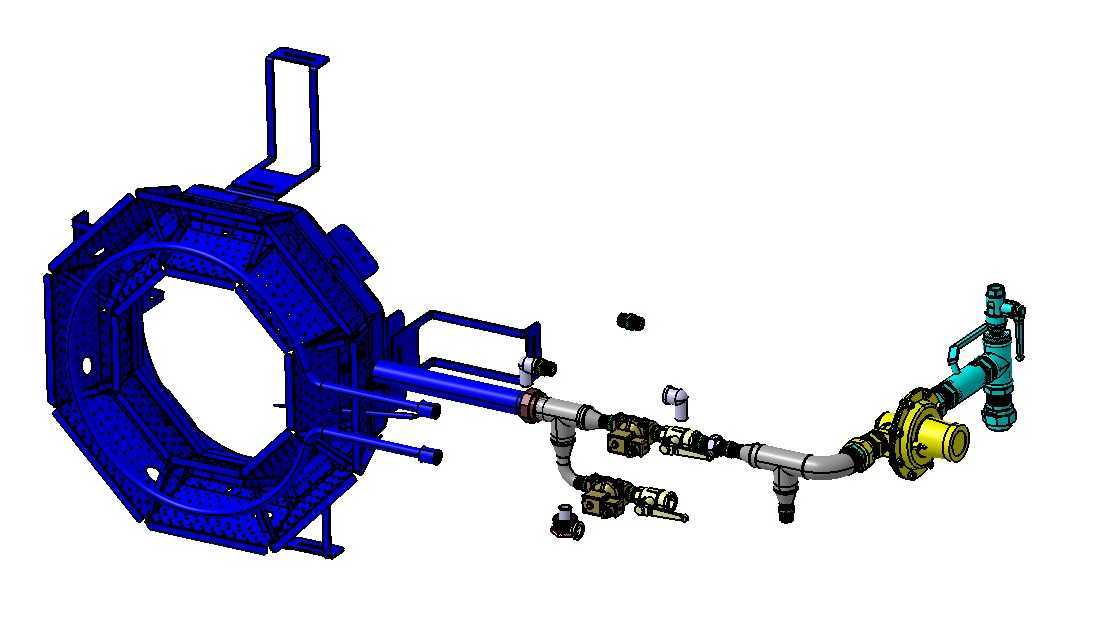

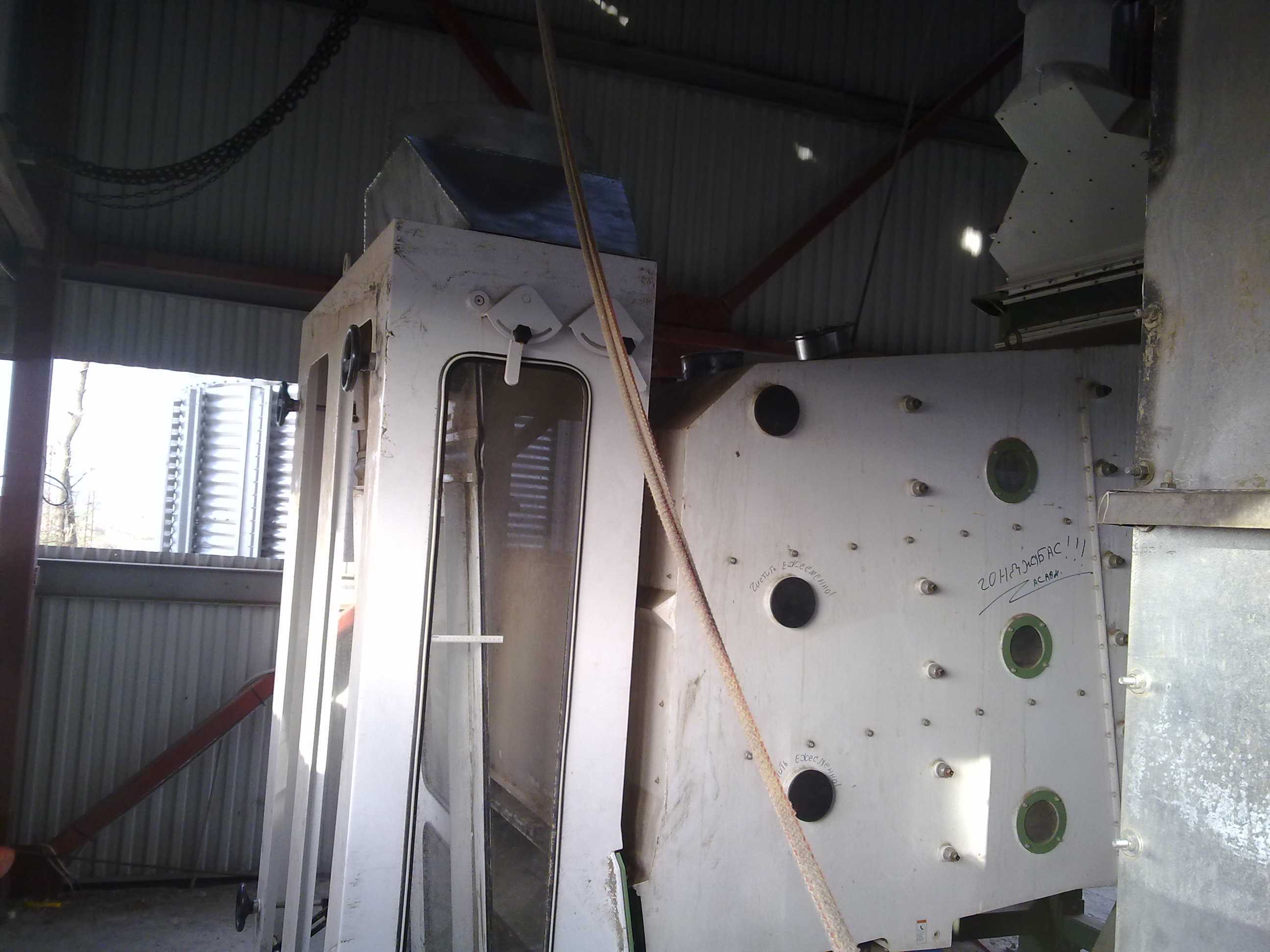

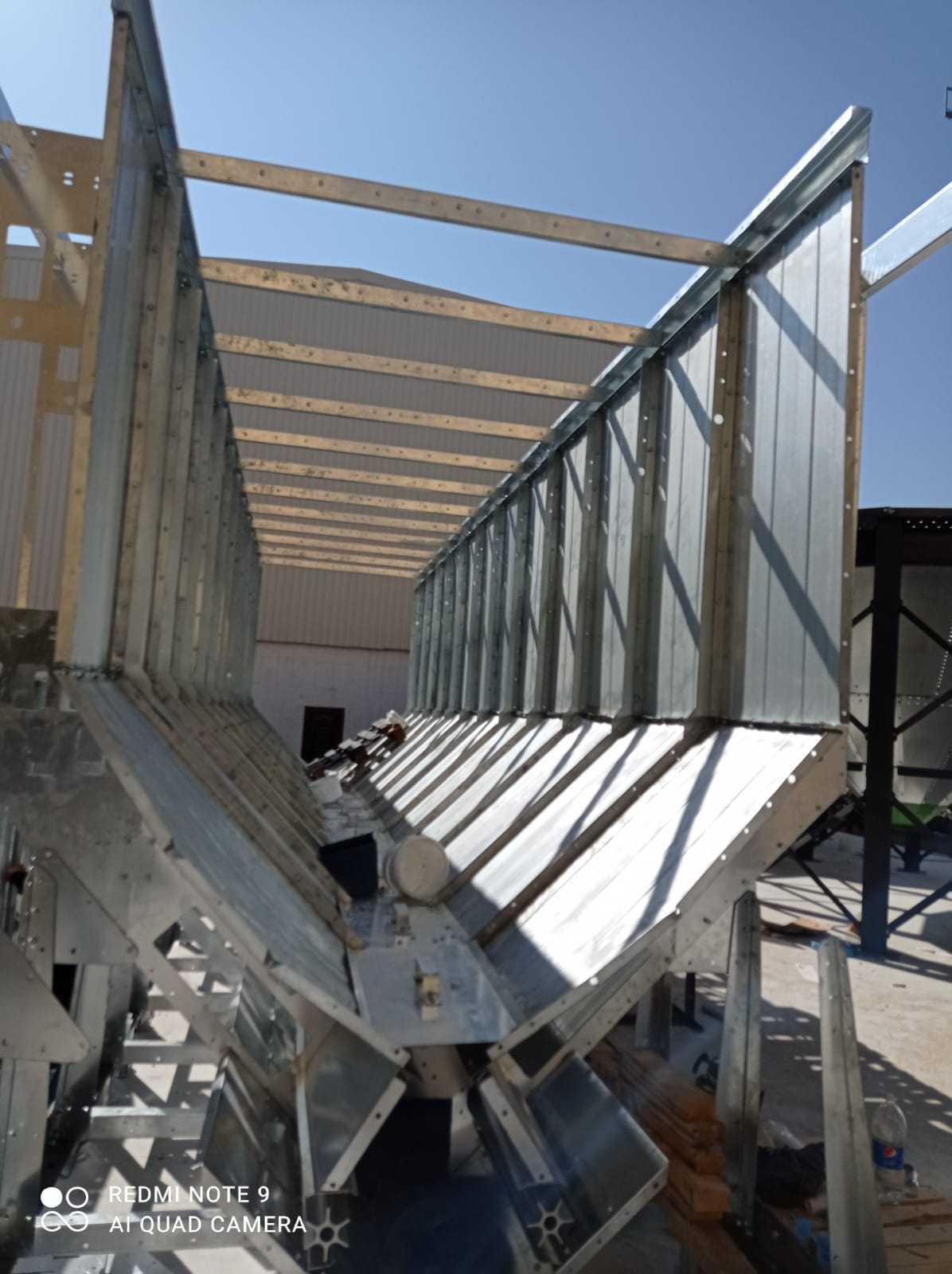

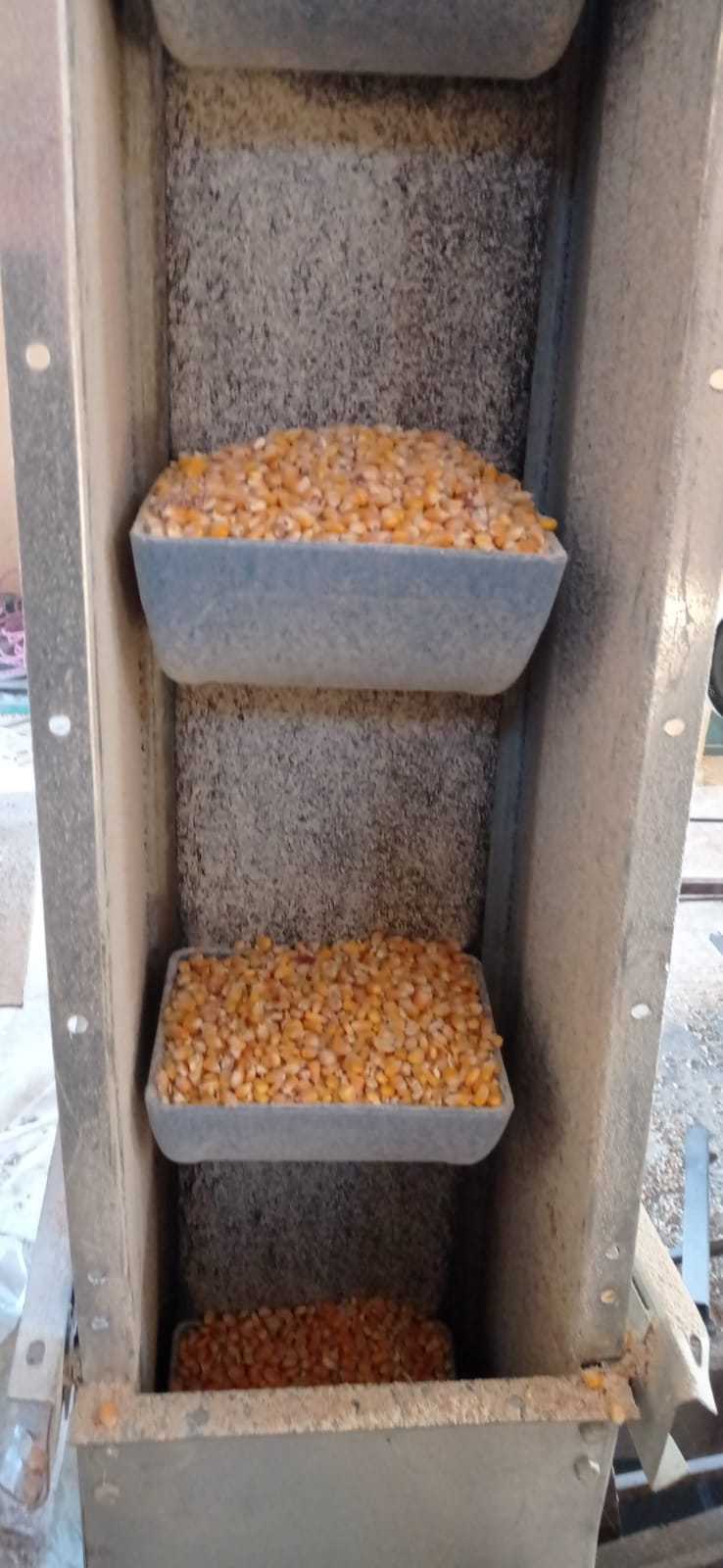

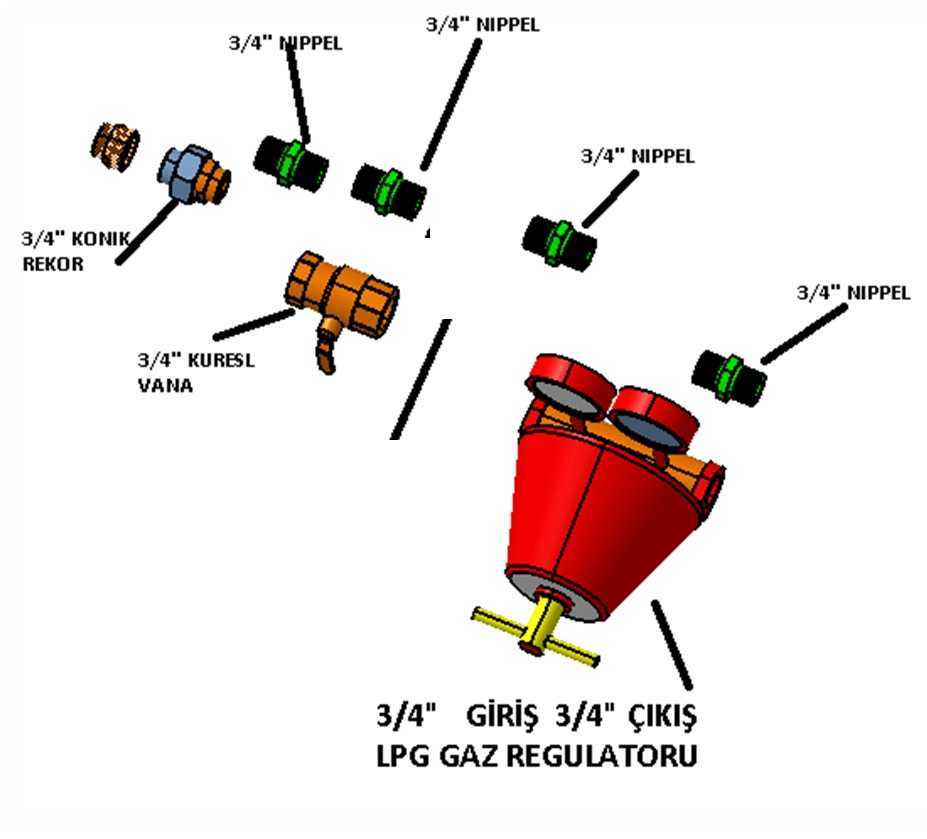

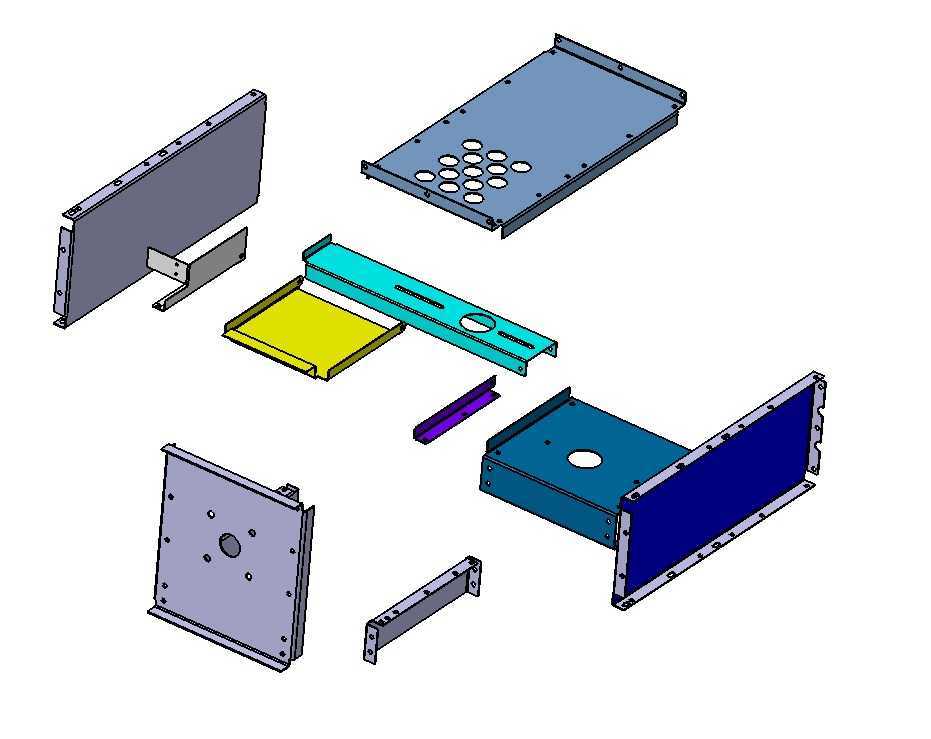

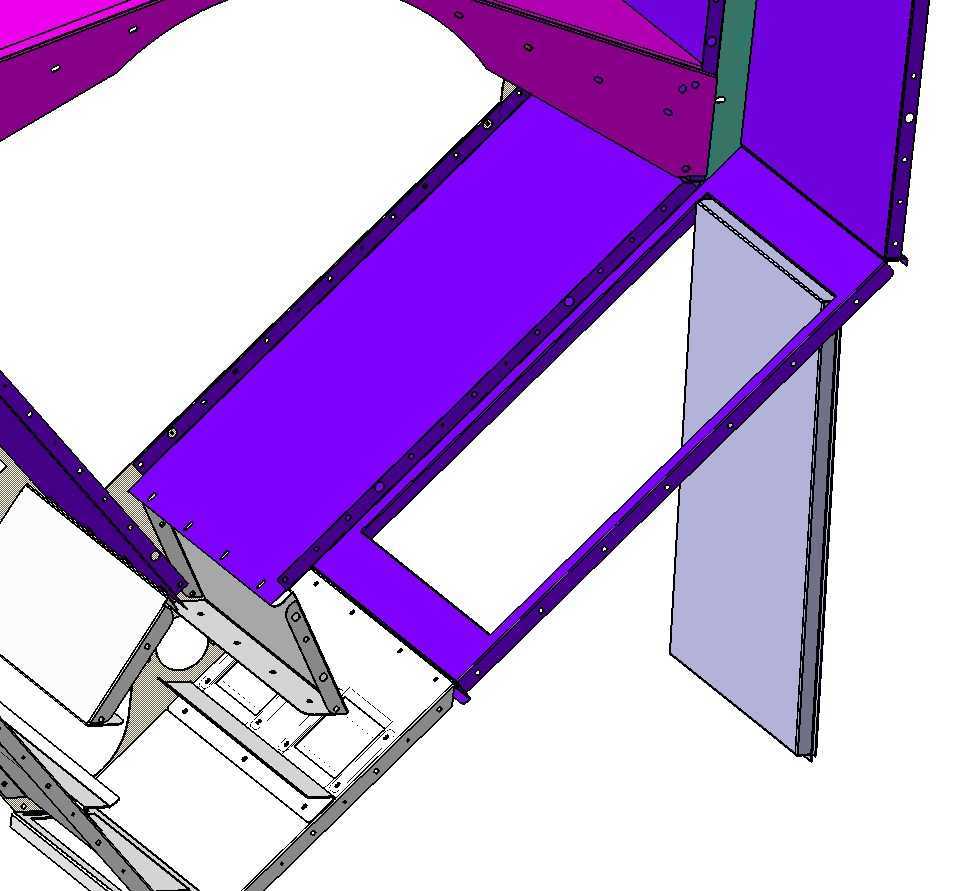

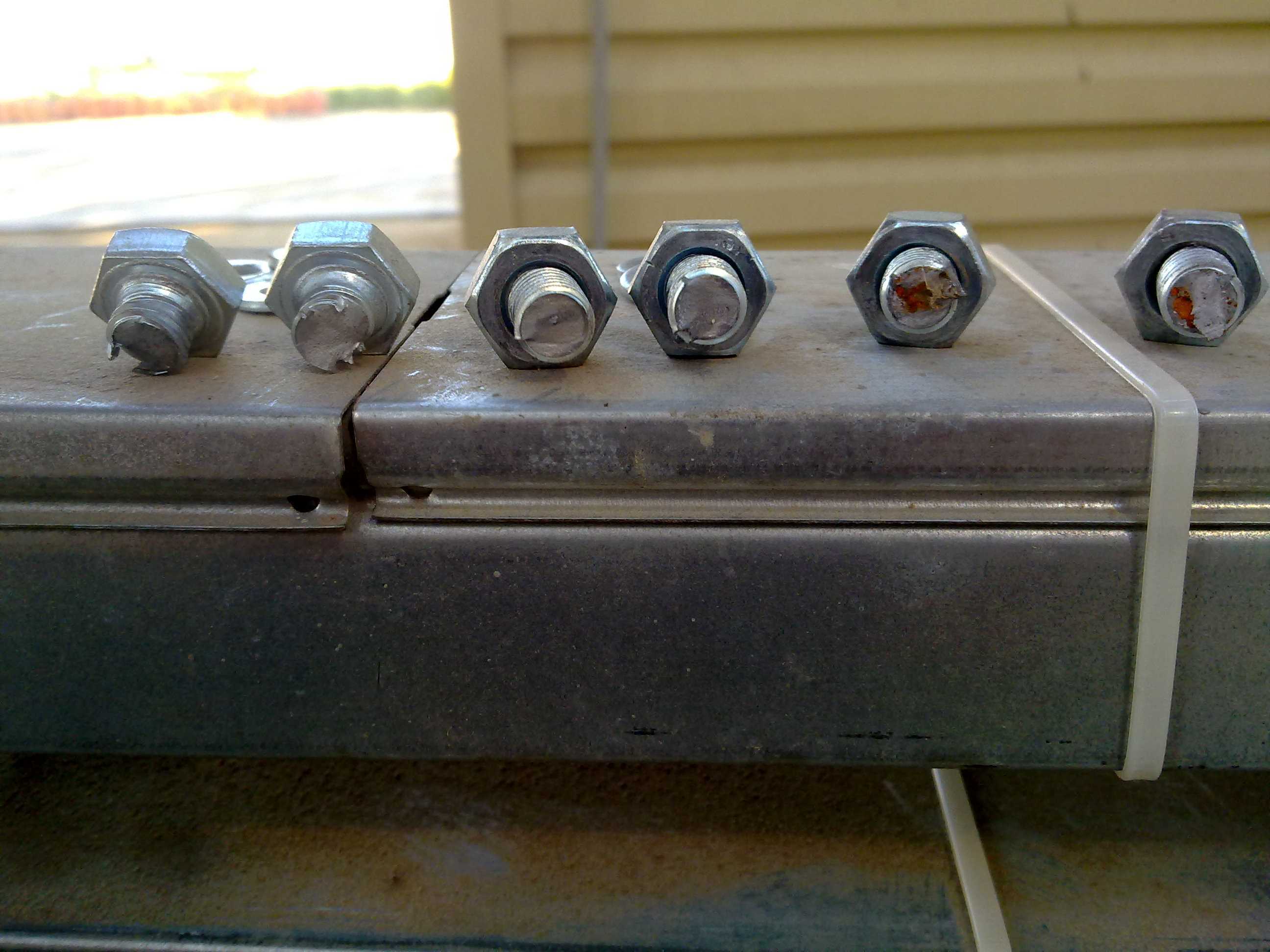

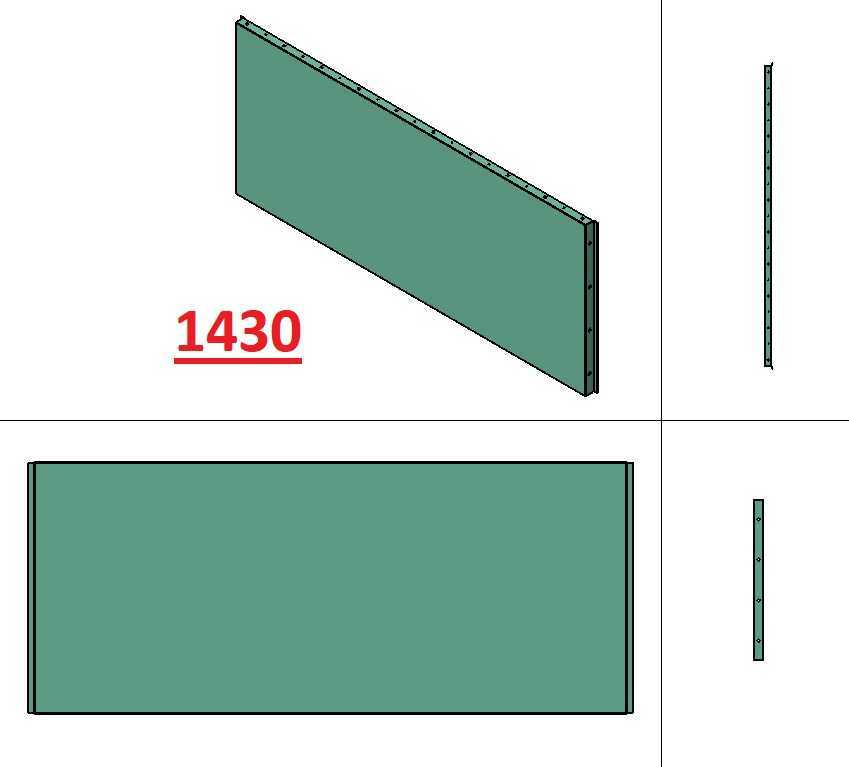

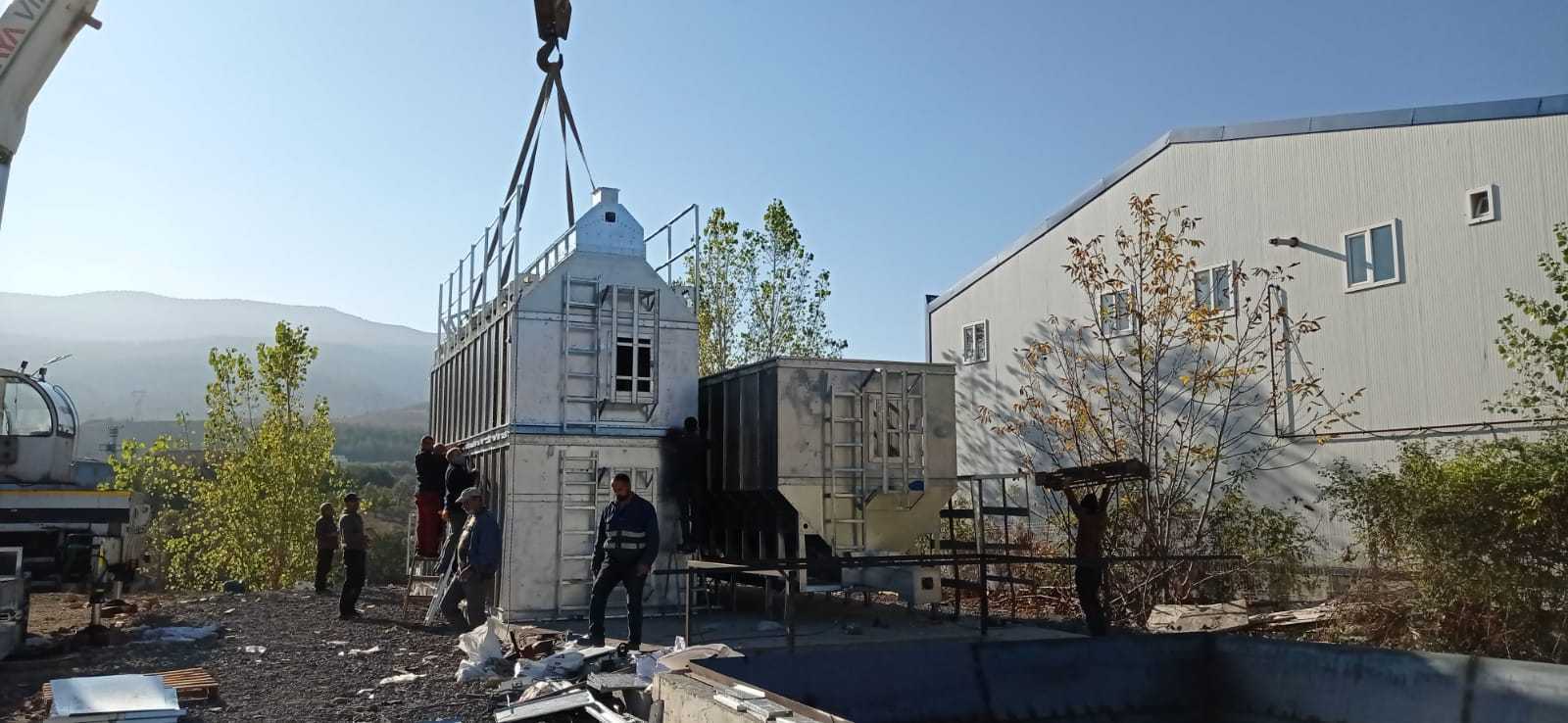

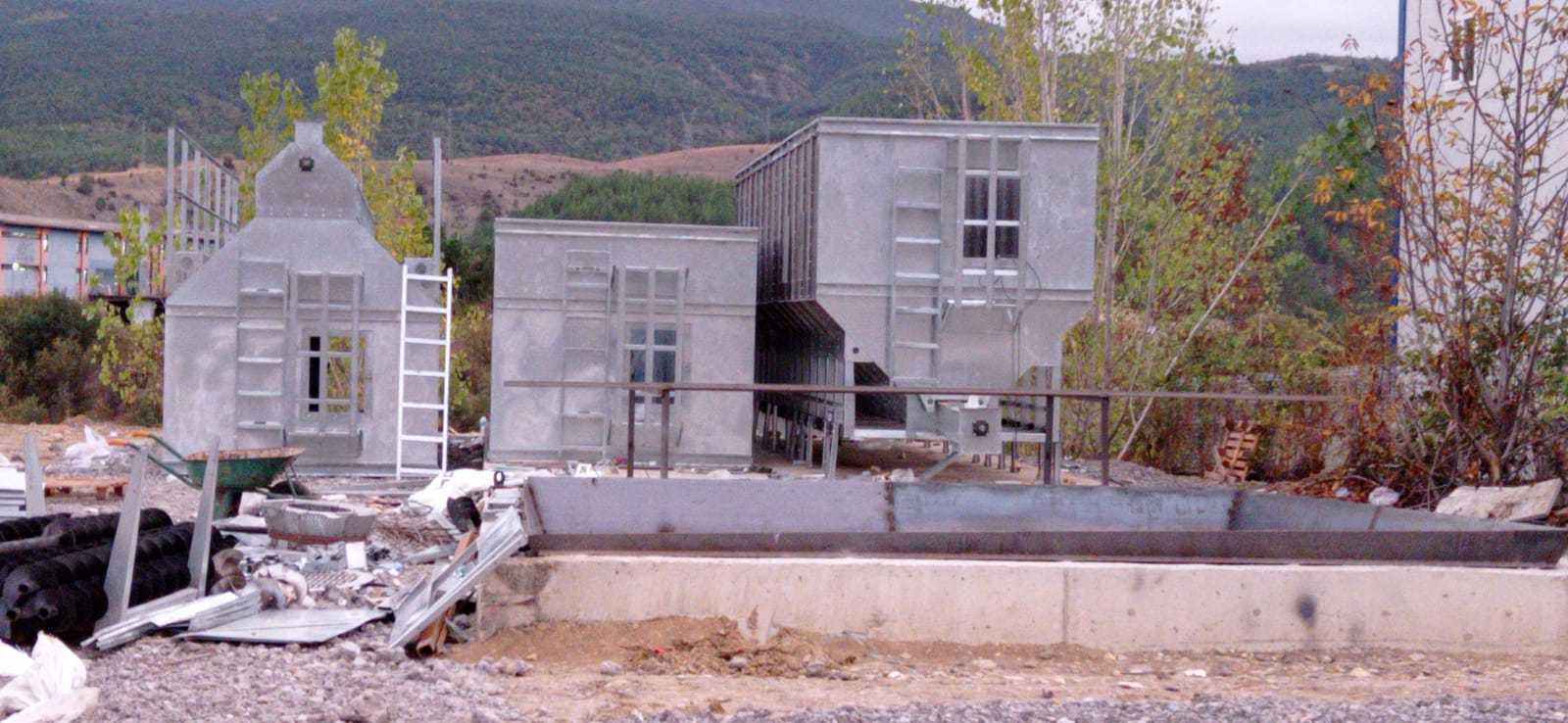

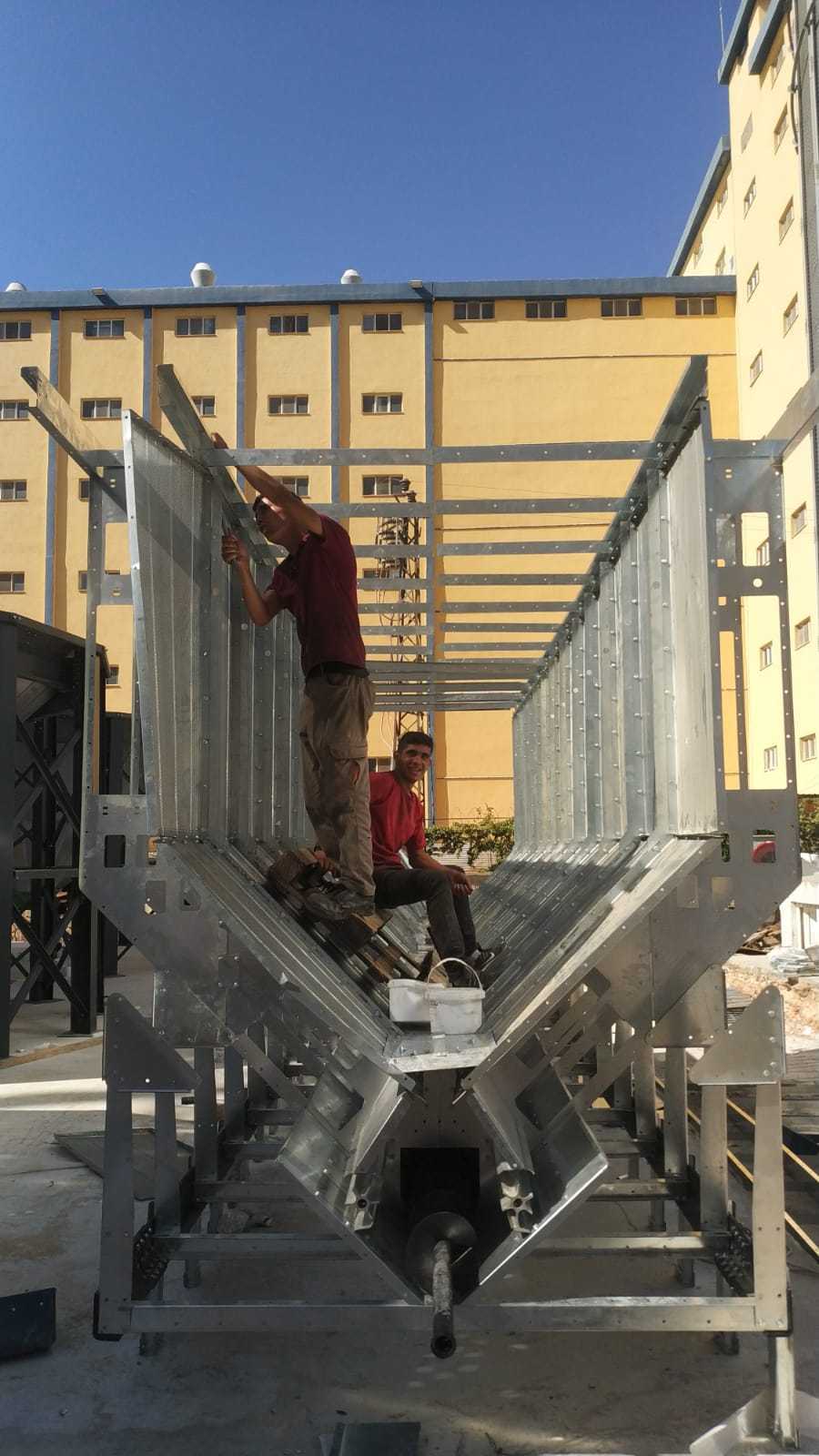

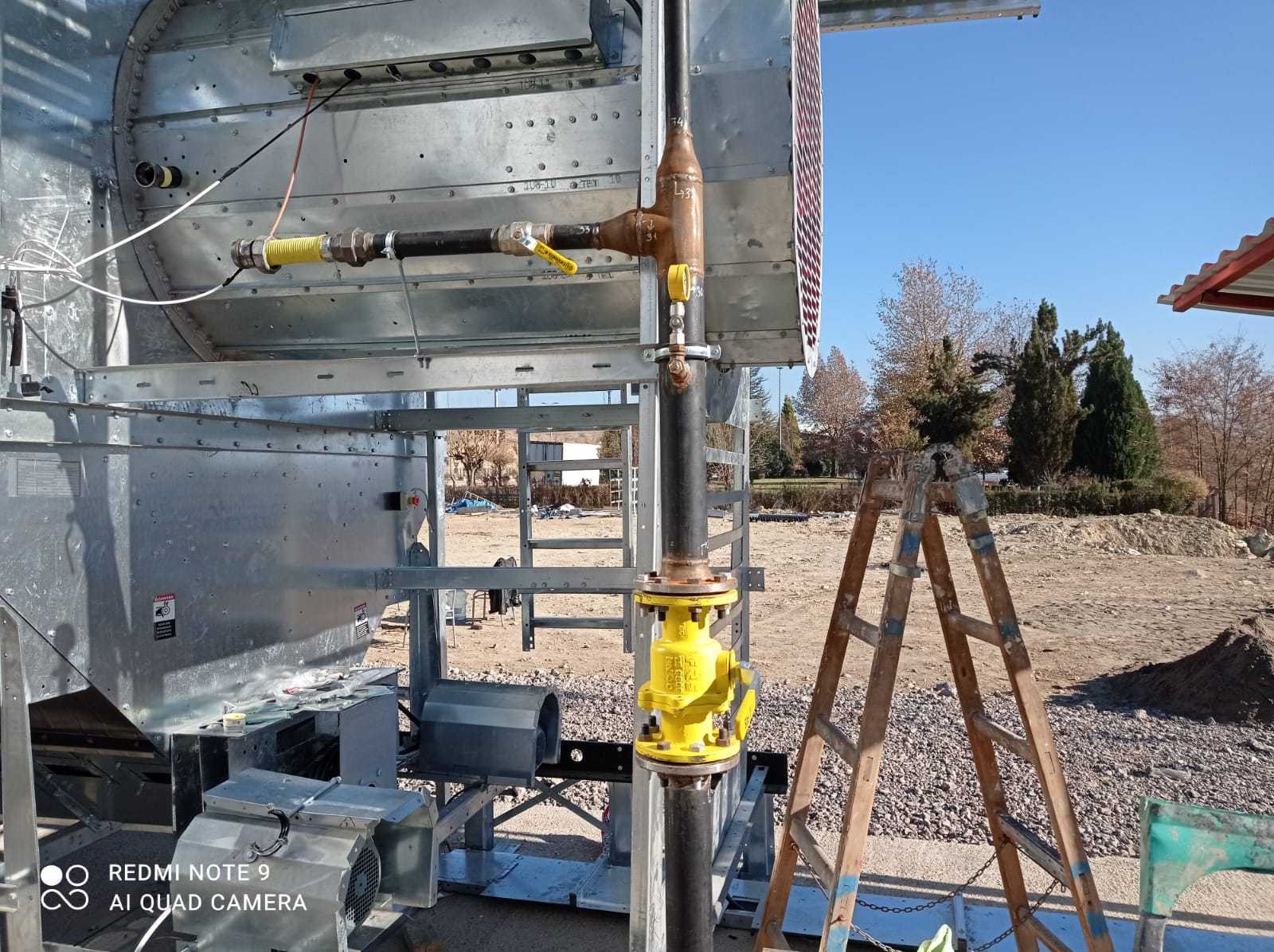

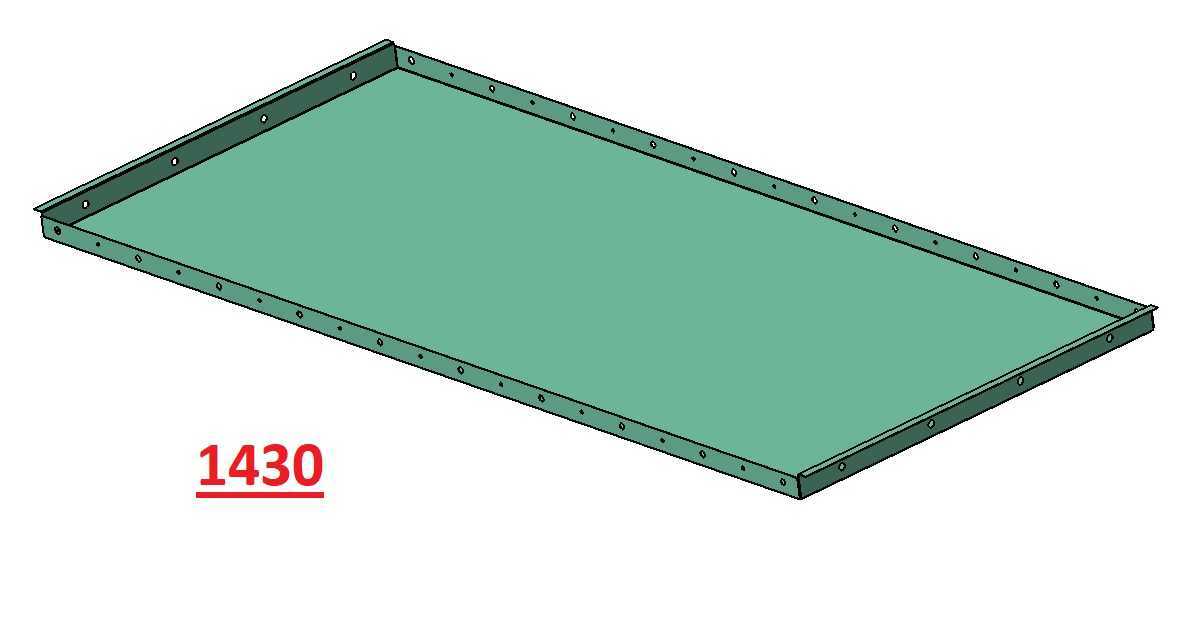

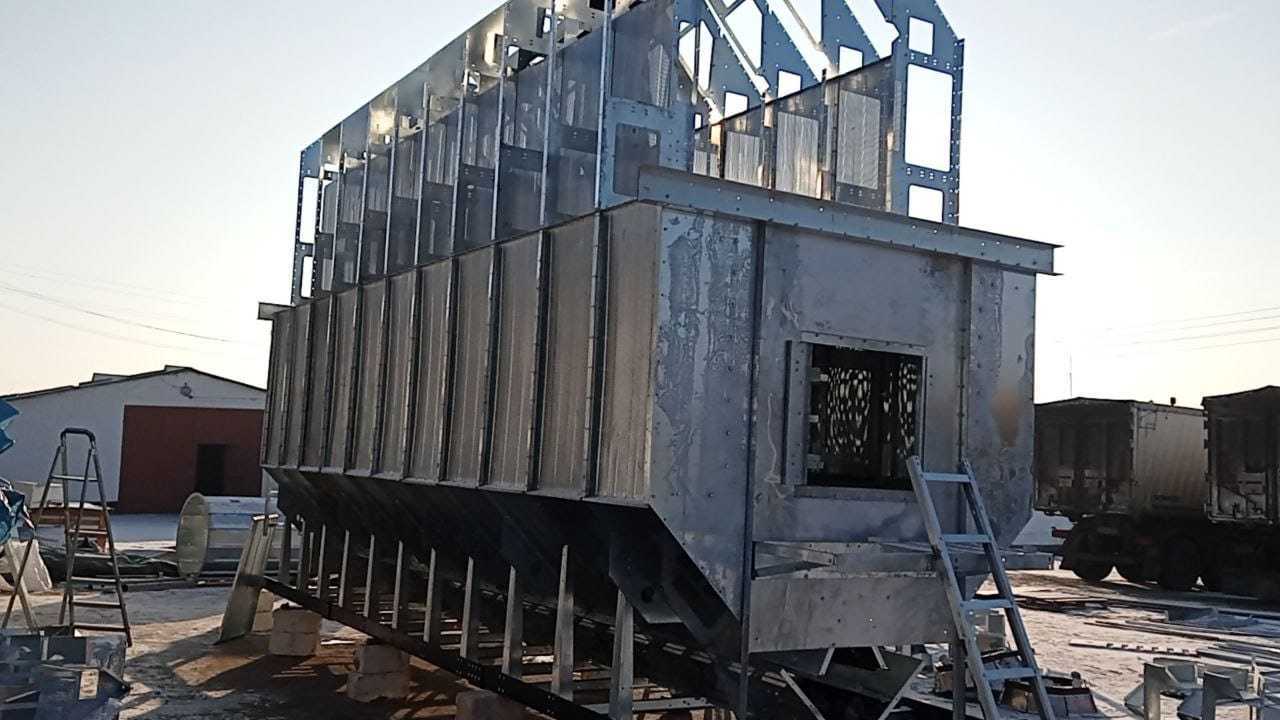

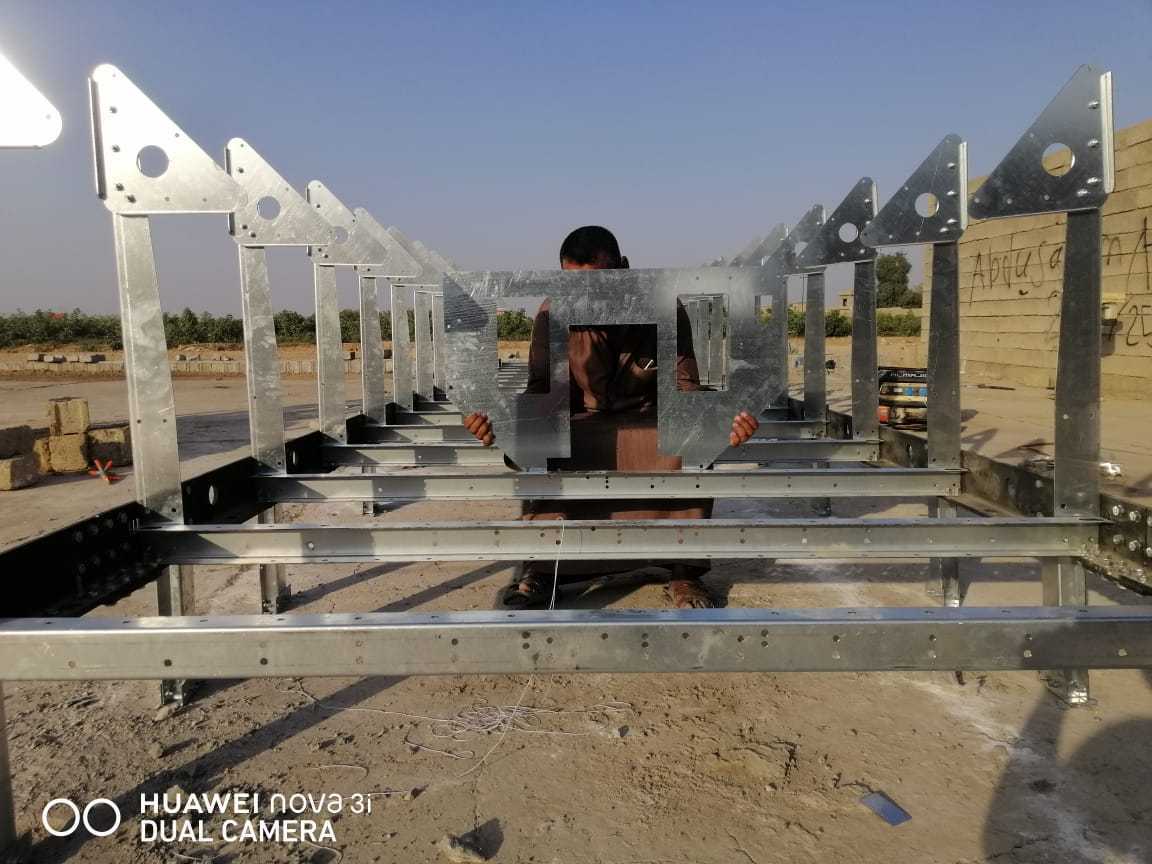

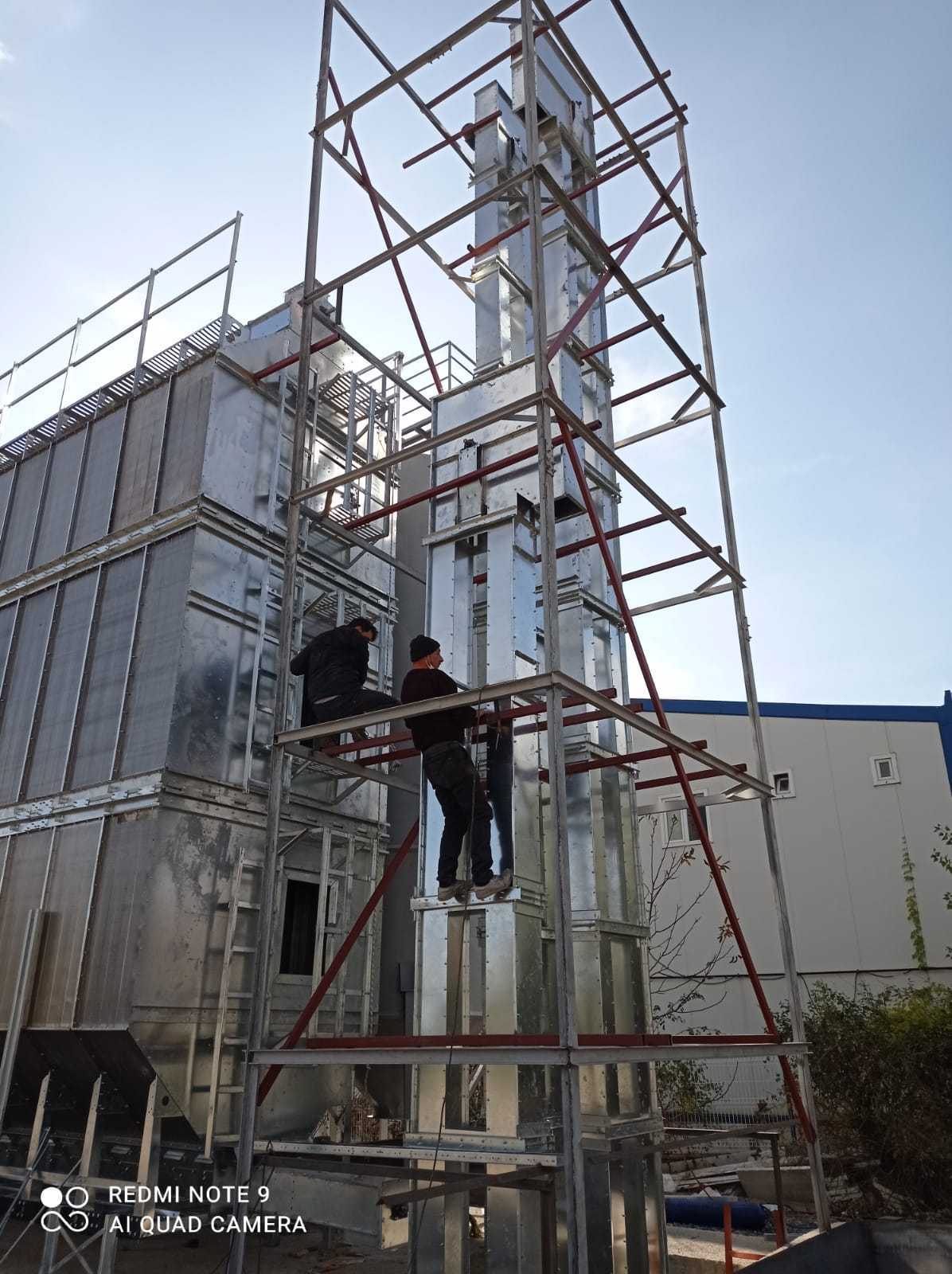

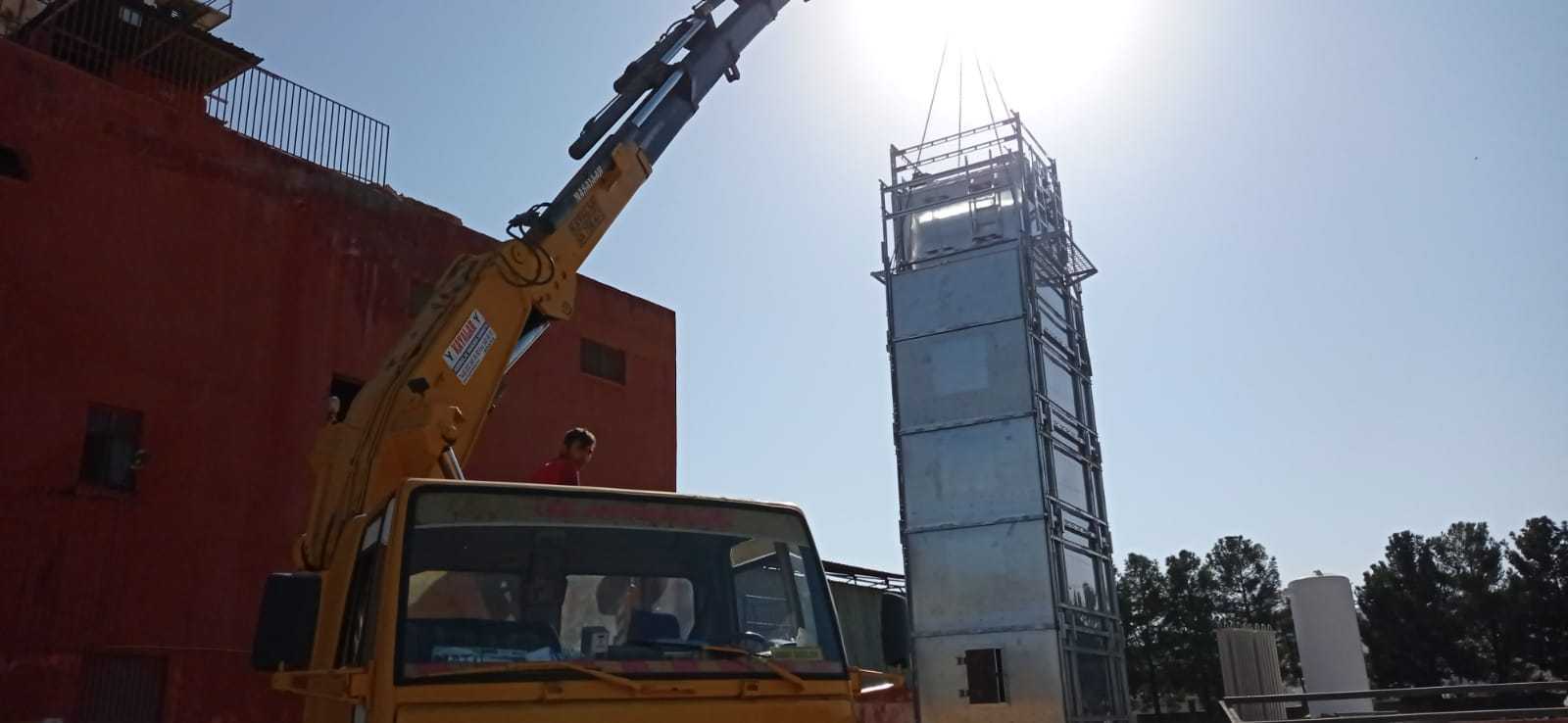

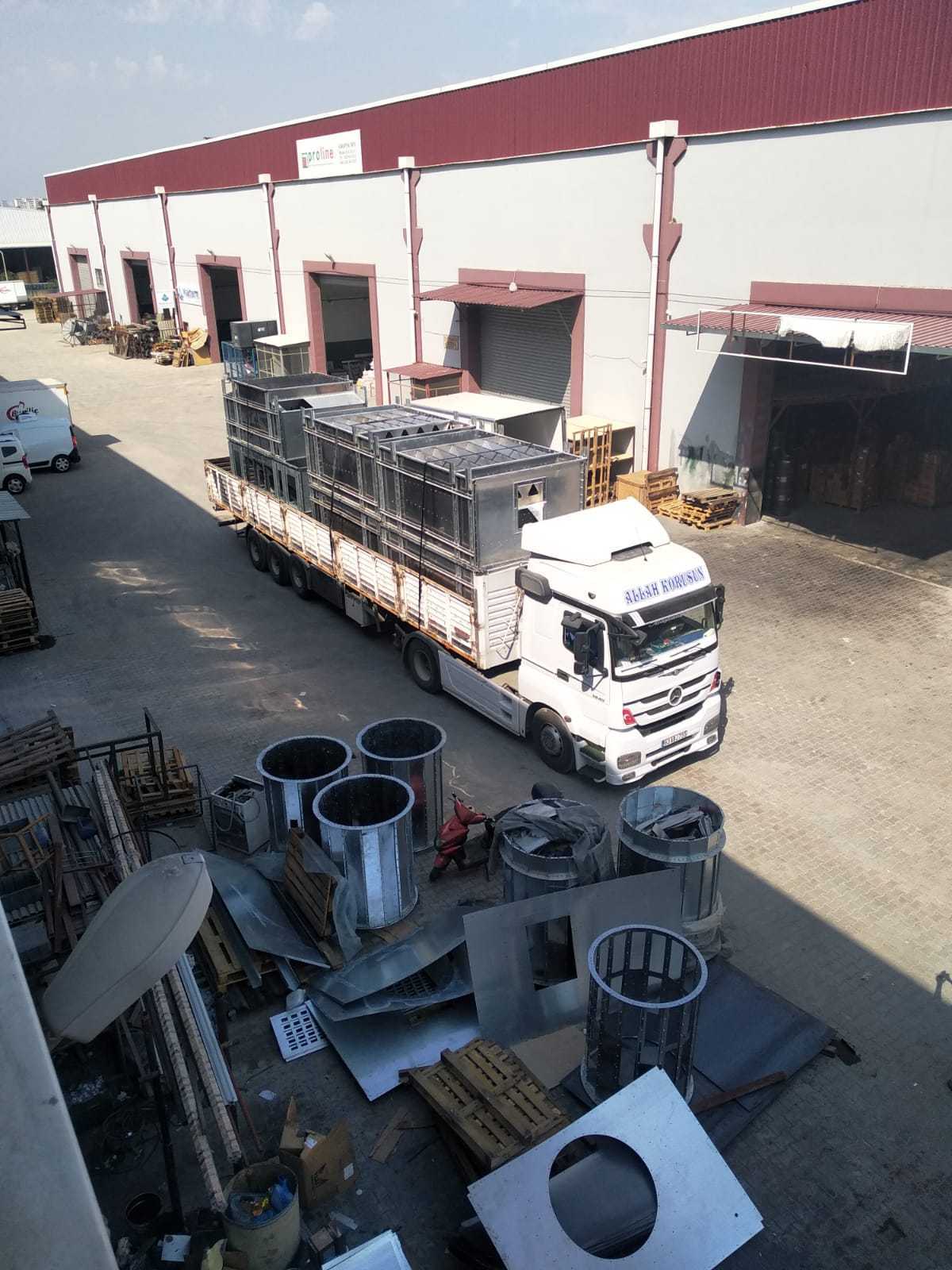

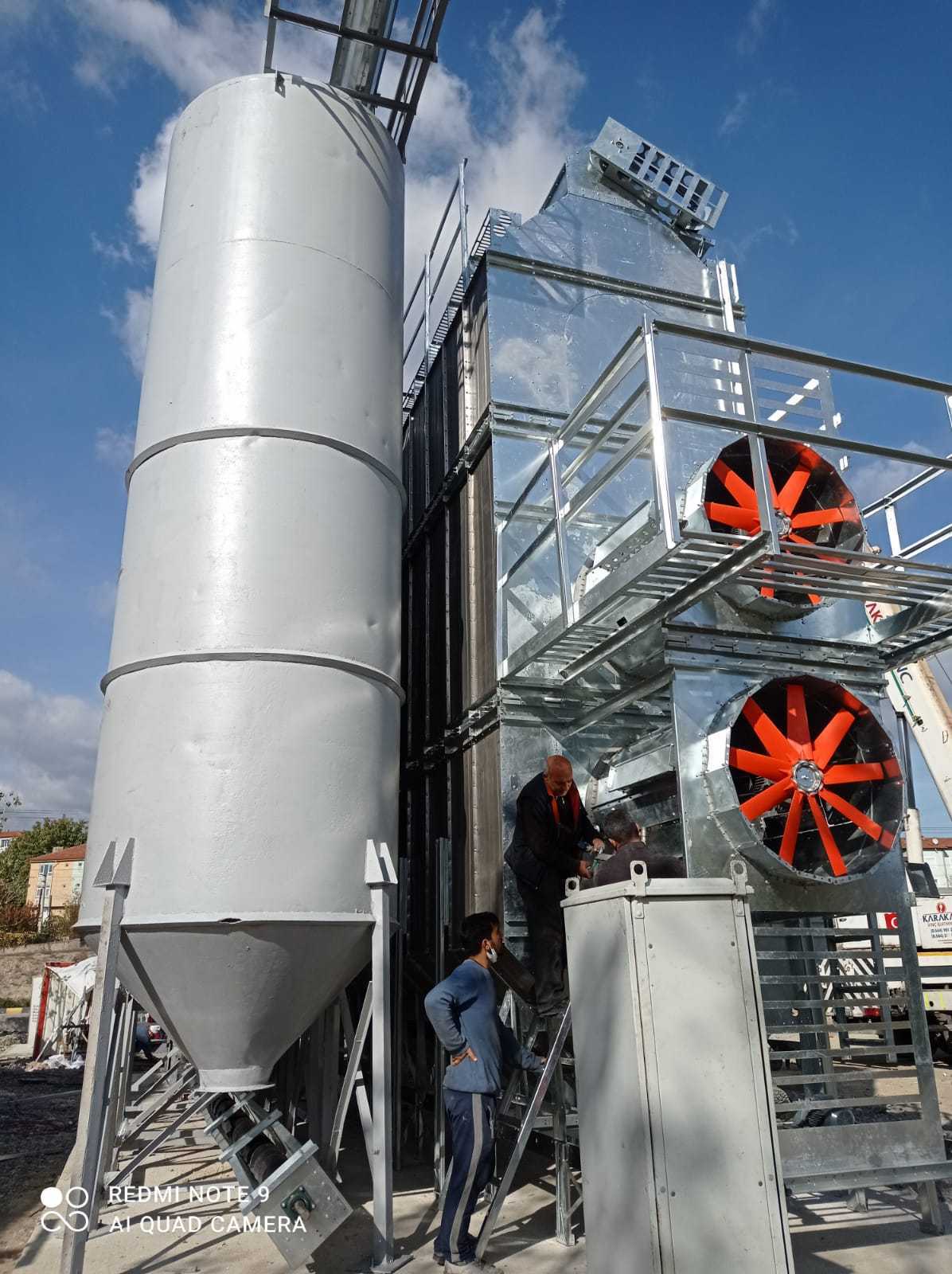

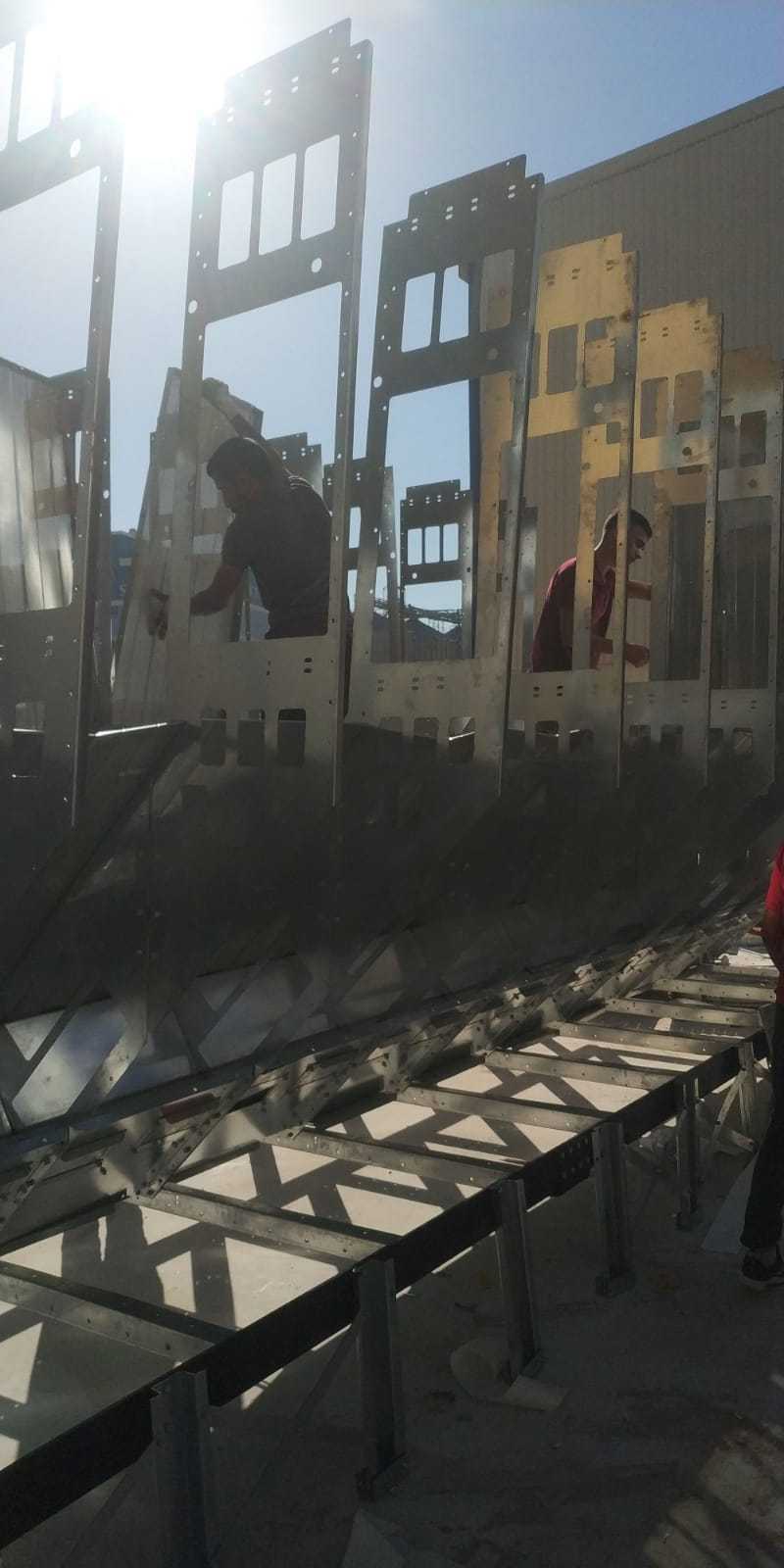

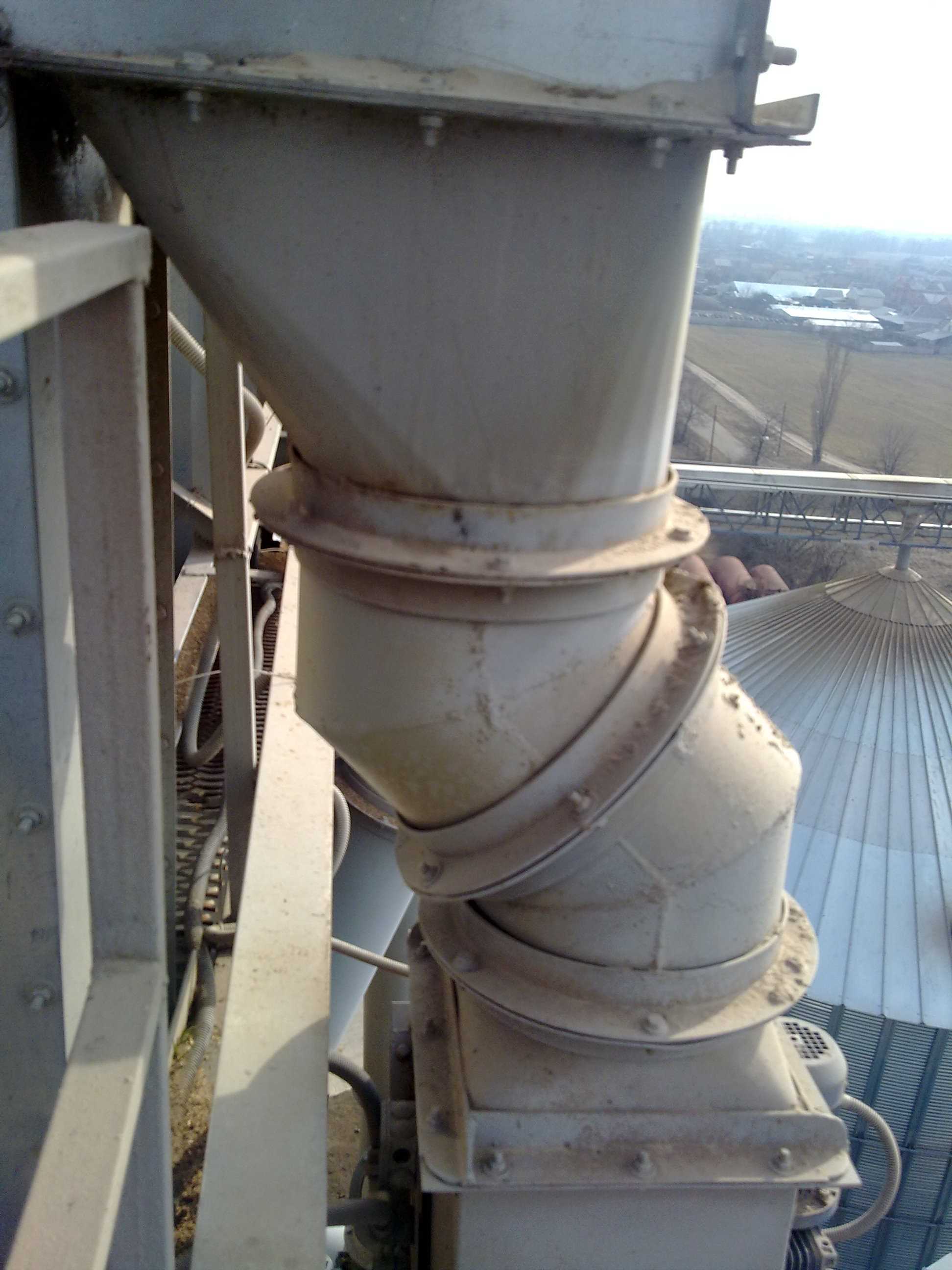

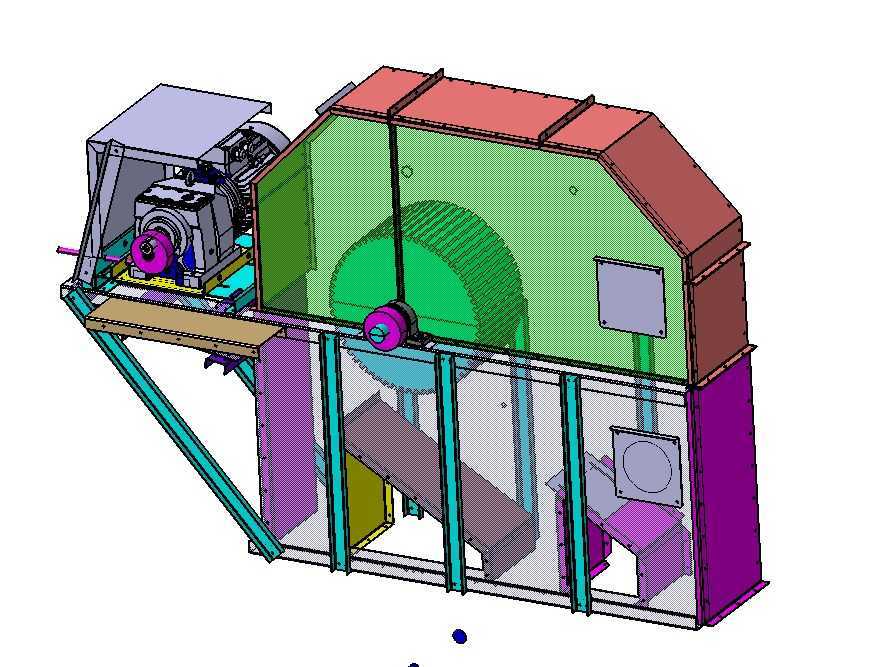

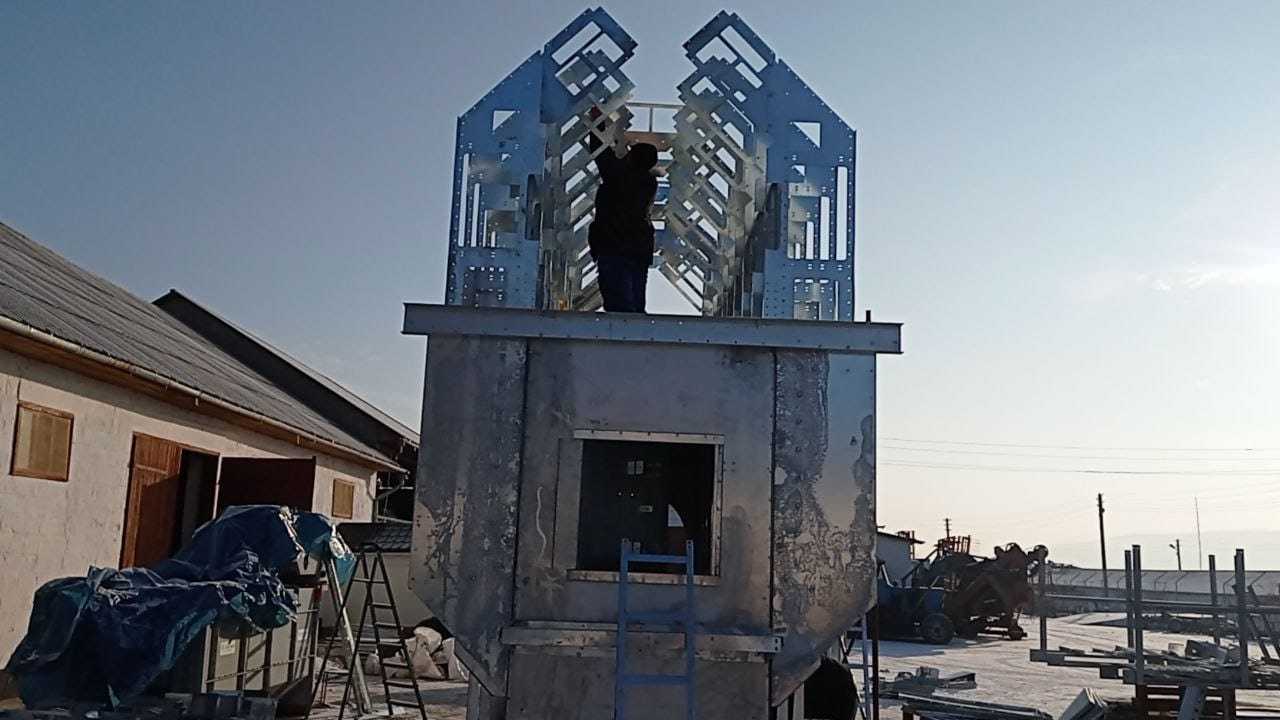

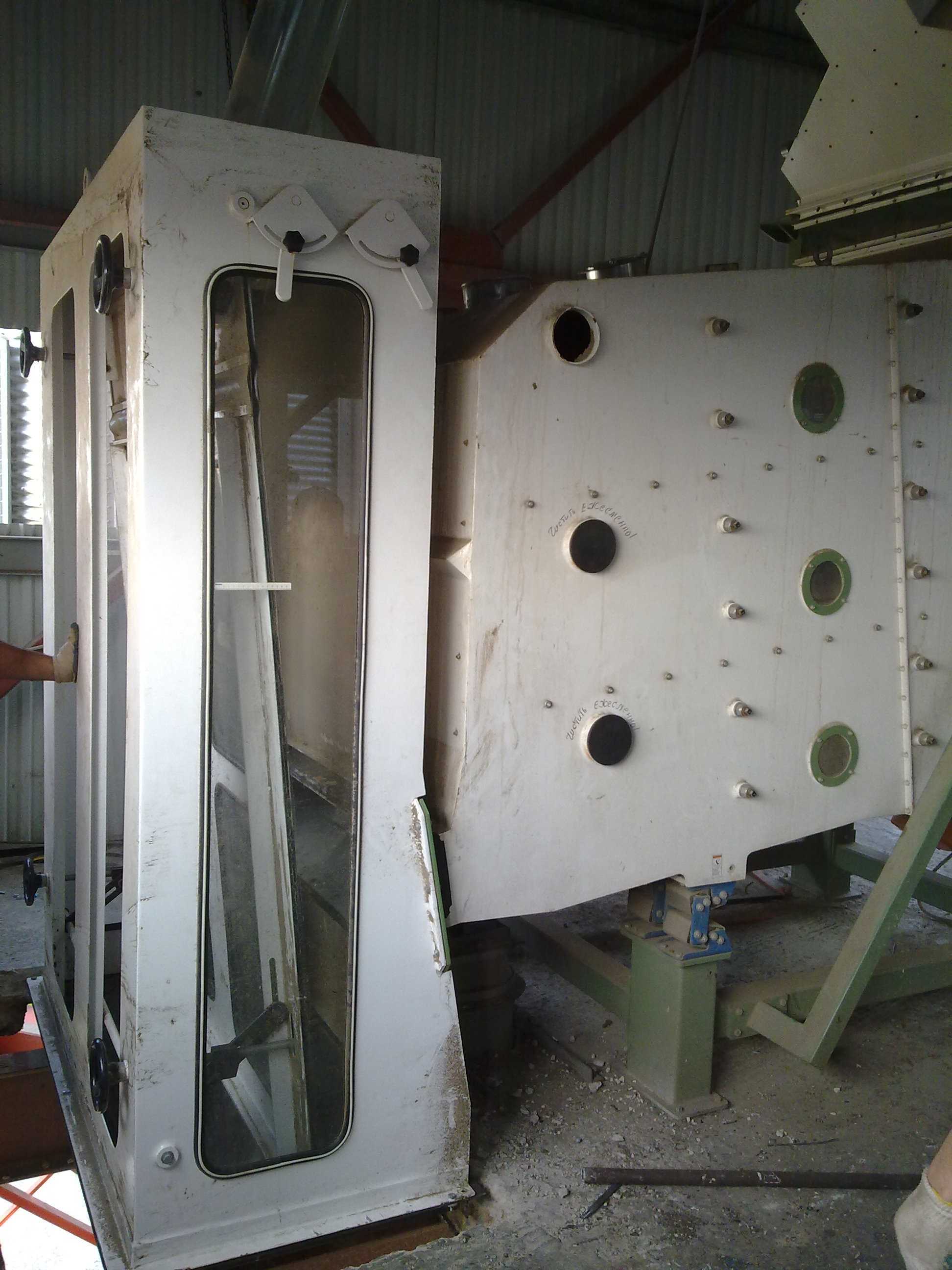

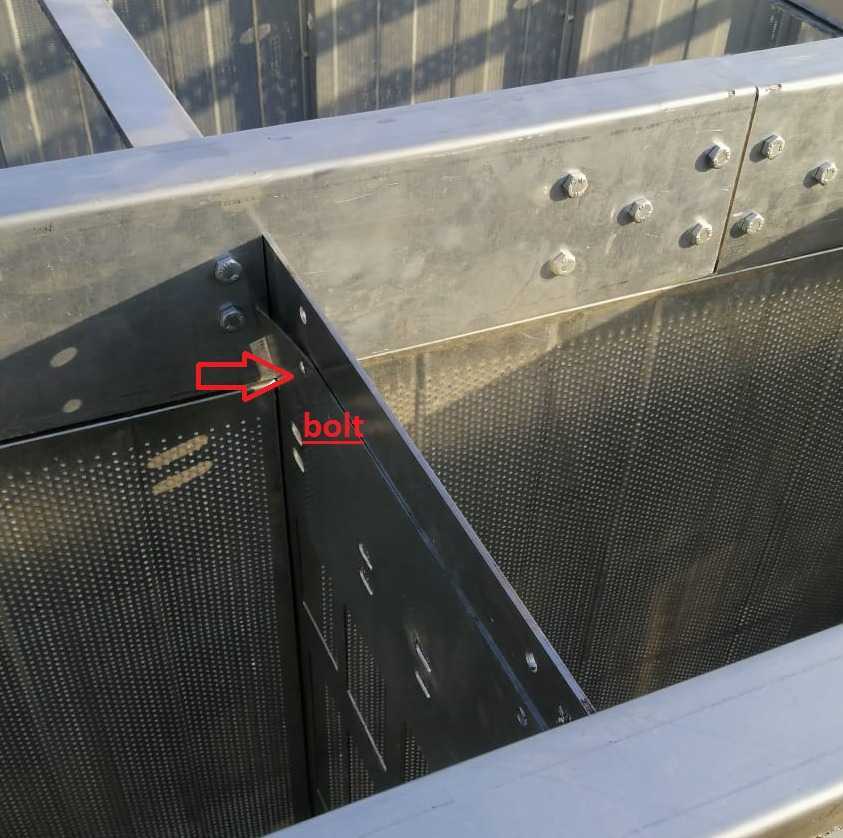

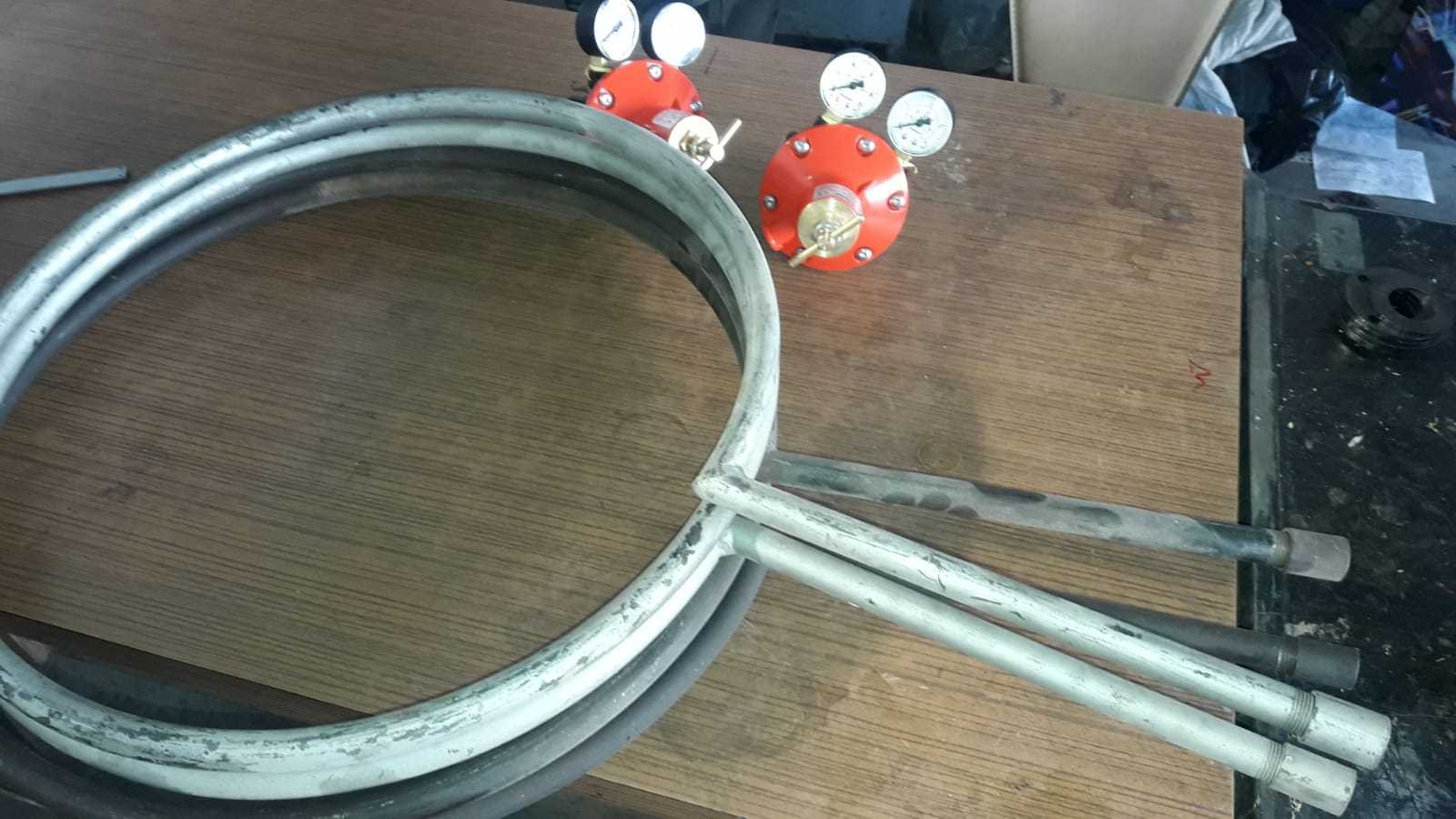

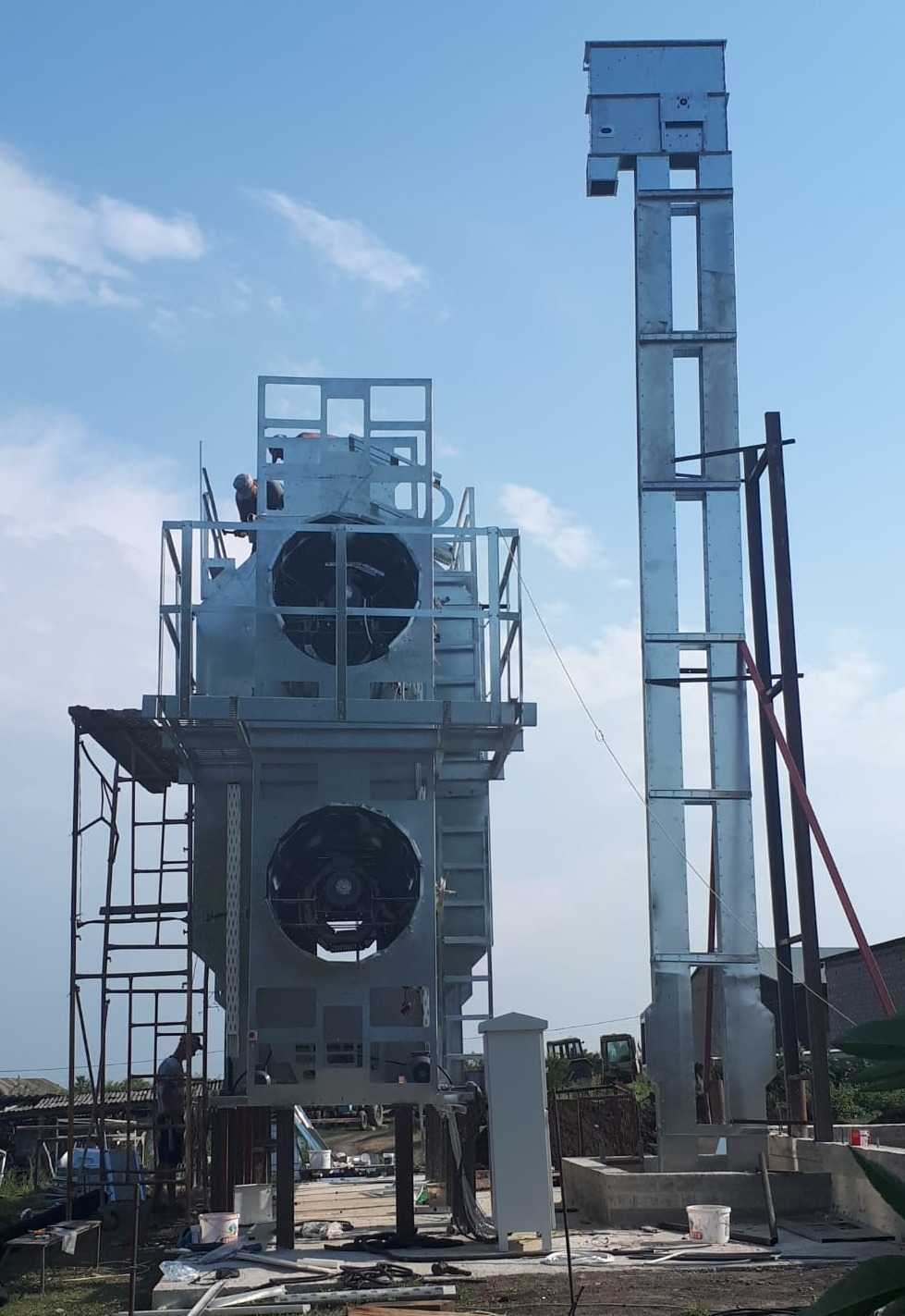

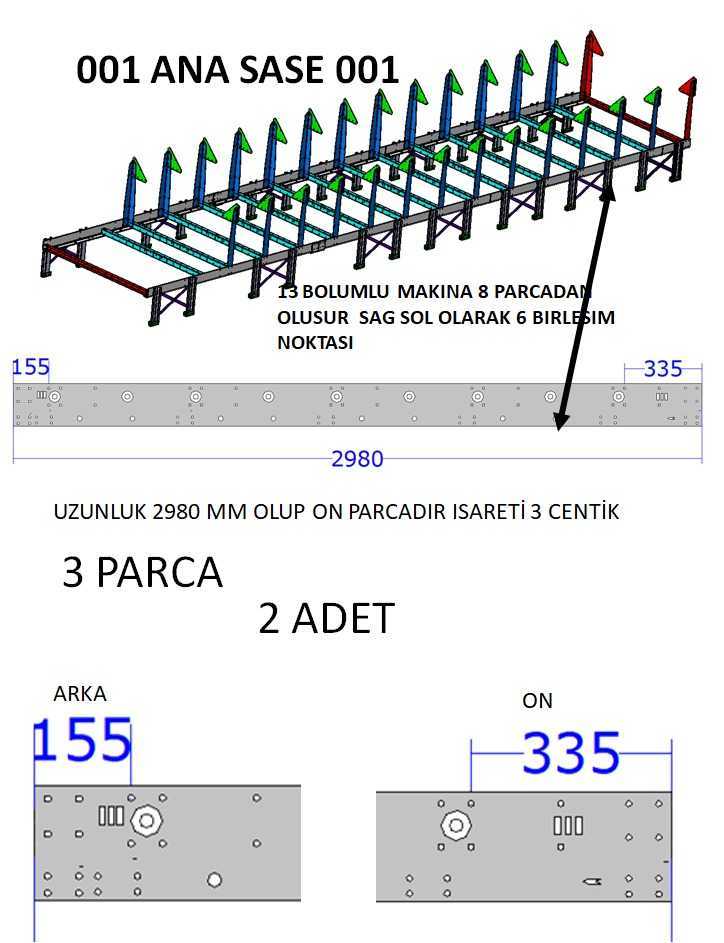

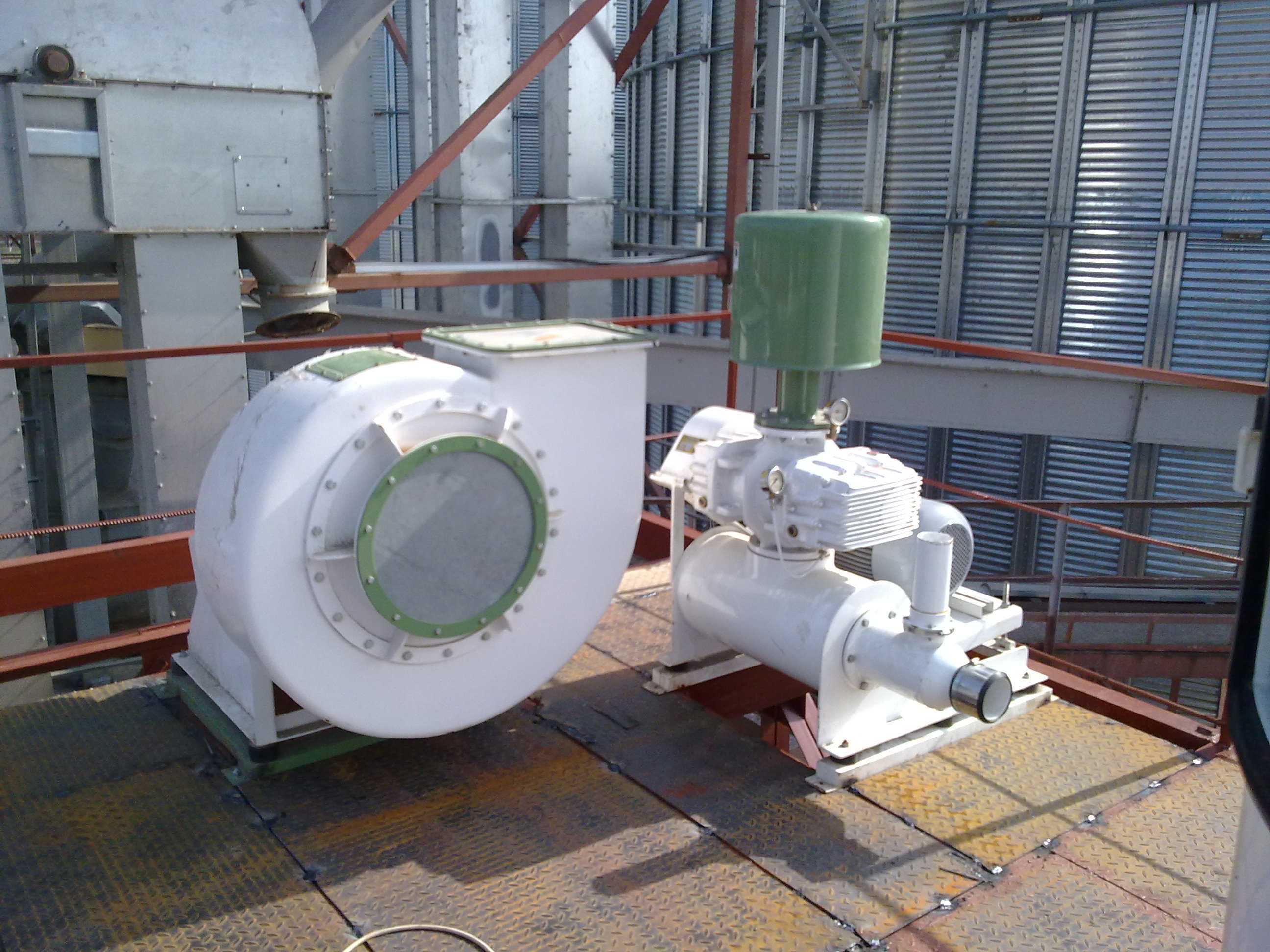

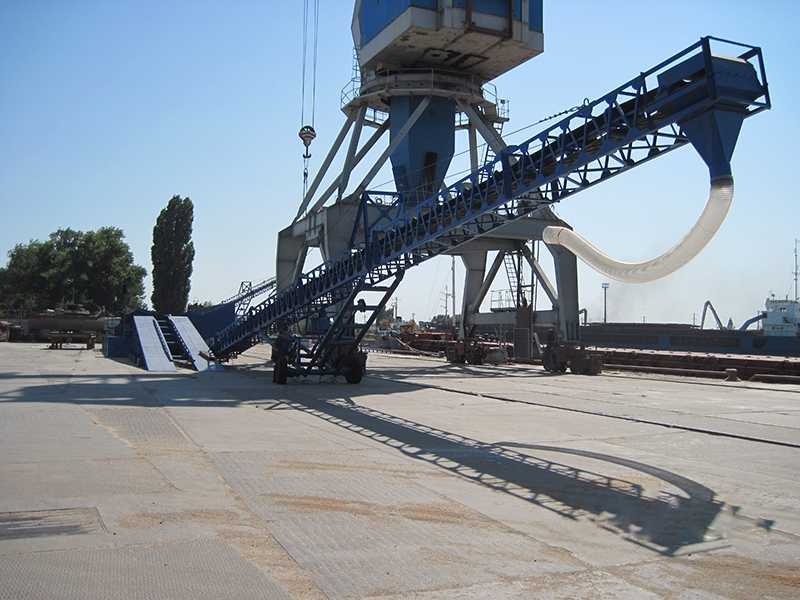

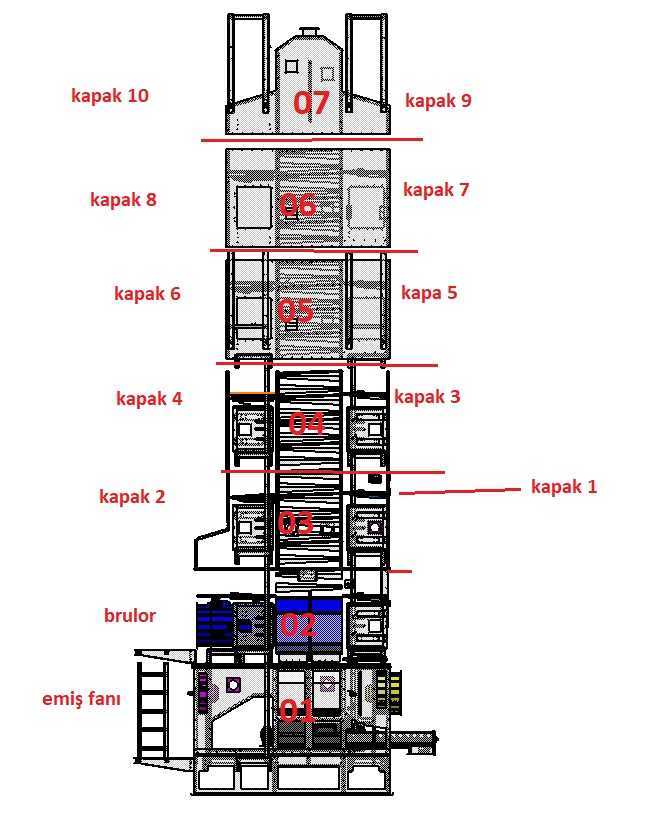

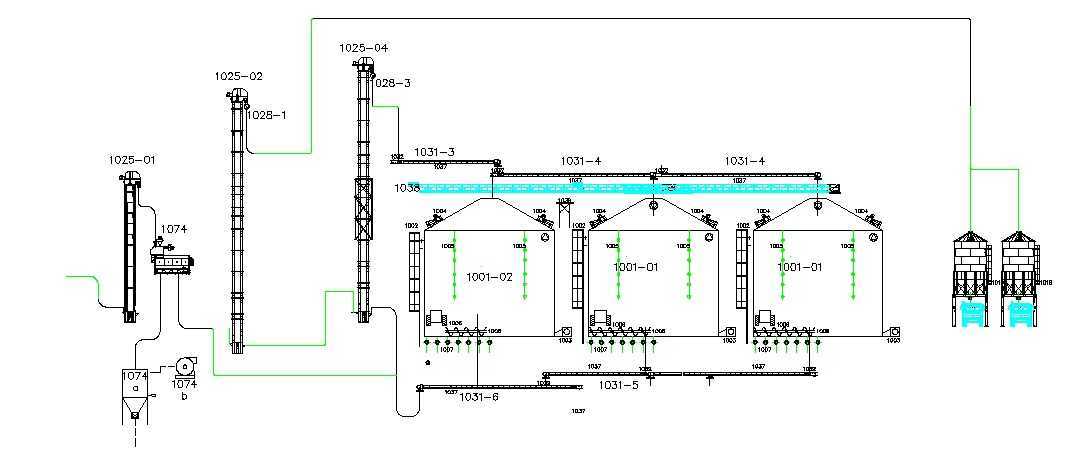

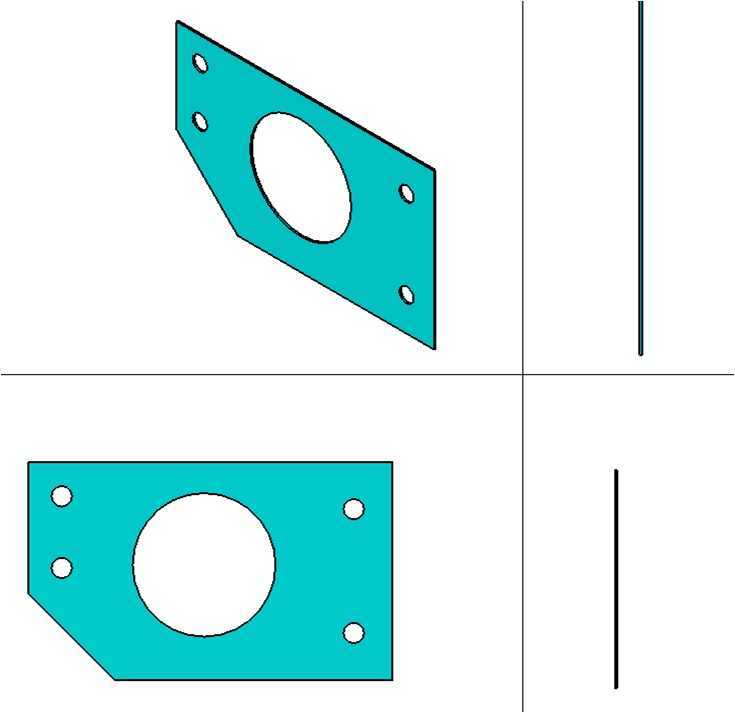

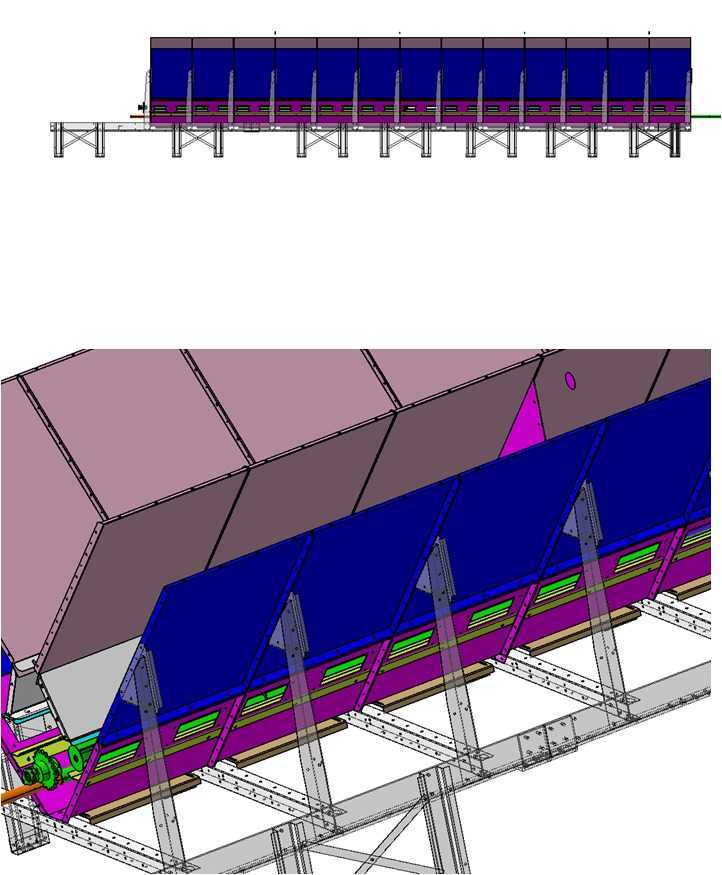

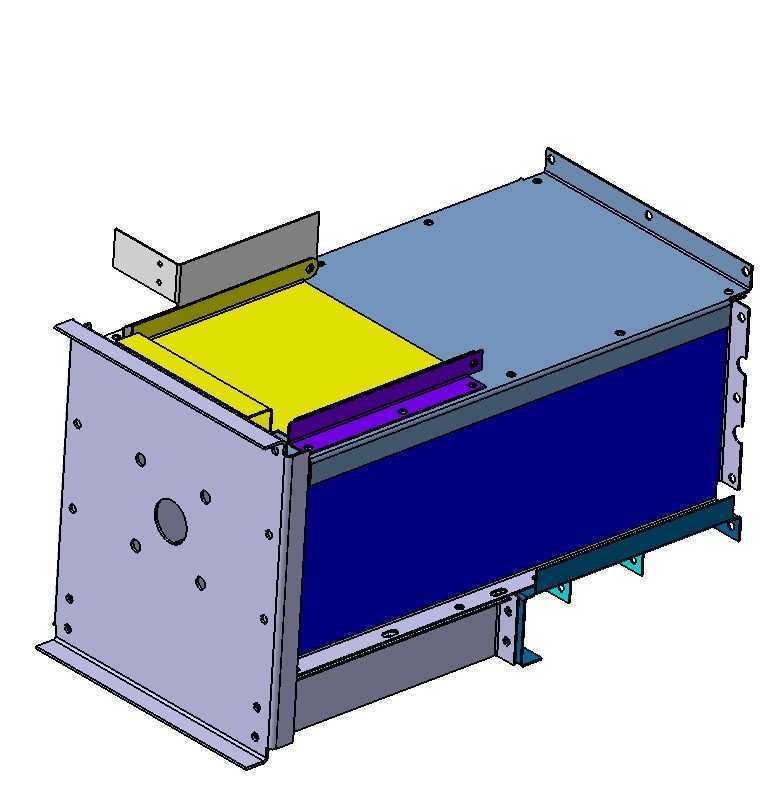

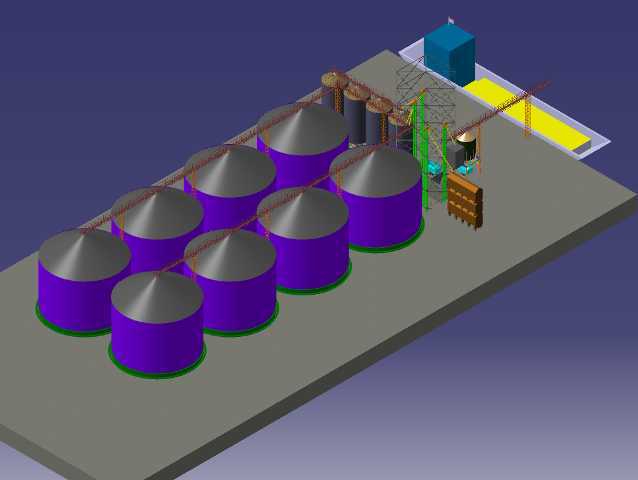

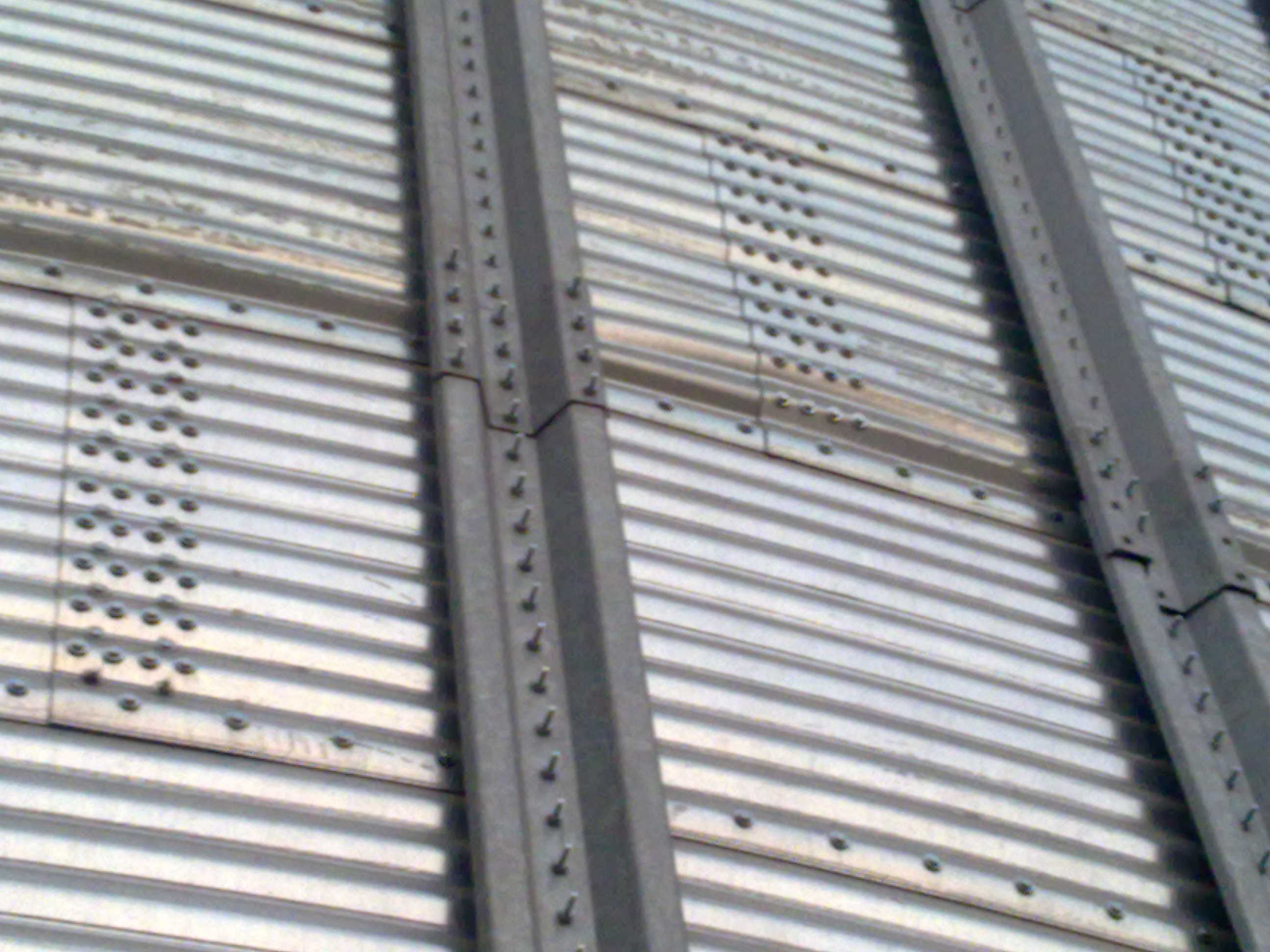

　　从设计思路层面，整套结构优先考虑现场安装与运维的便捷性，塔体采用分段式模块化设计，单段塔节的尺寸适配常规公路运输的限界要求，现场安装时可通过法兰拼接完成总装，无需在现场进行大量焊接作业，降低现场施工的难度与周期。设备的热风炉接口、除尘接口、提升机接口都预留了标准连接尺寸，可直接对接粮食收储线常用的斗式提升机、皮带输送机、除尘风网等配套设备，无需额外做非标转接设计。设备侧面设置多组检修门与观察窗，检修门的位置对应每层角状盒的安装段，日常运维时可打开检修门更换损坏的通风组件、清理塔内残留的杂物，观察窗采用耐高温透明材质，作业过程中可直接观察内部料流状态与通风情况，无需停机开盖检查。

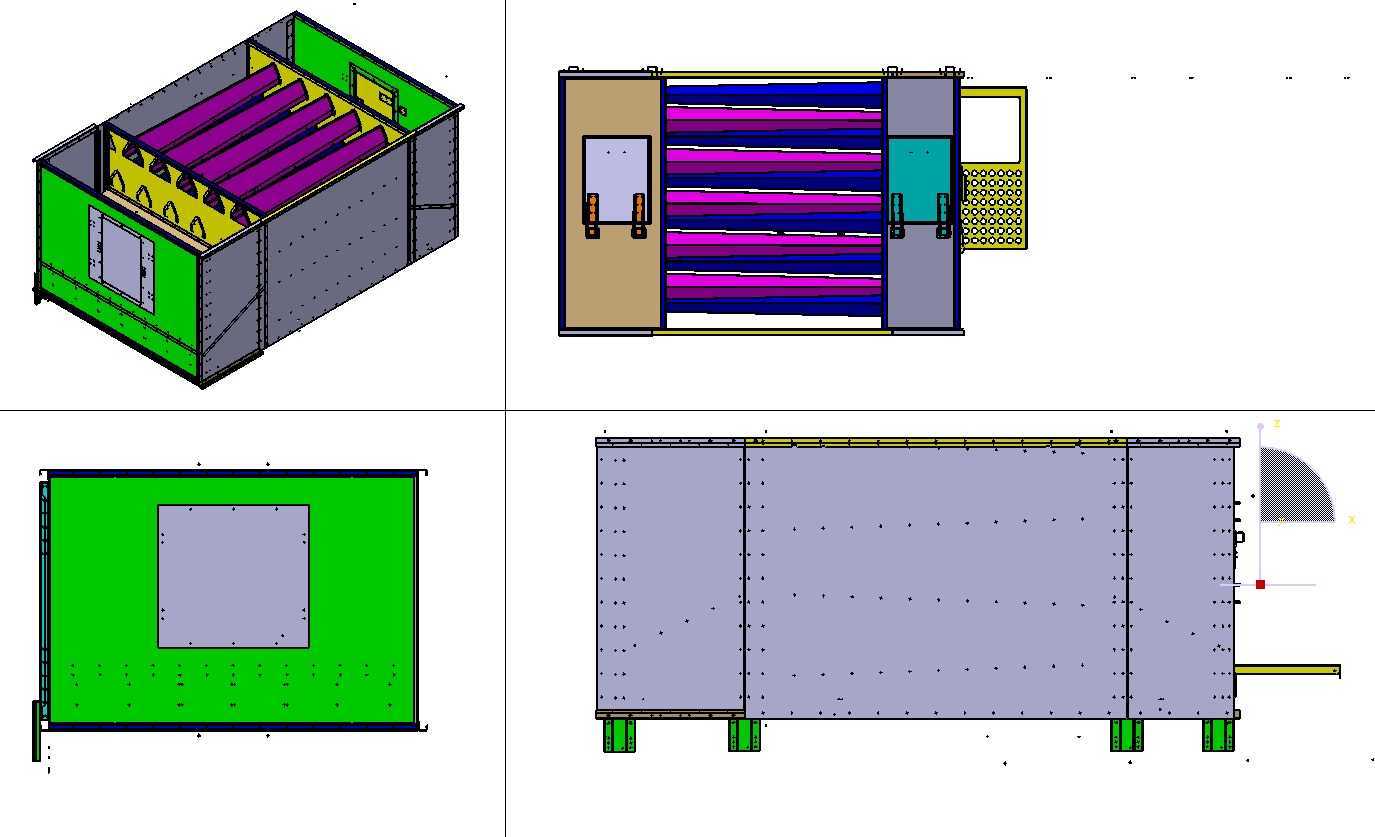

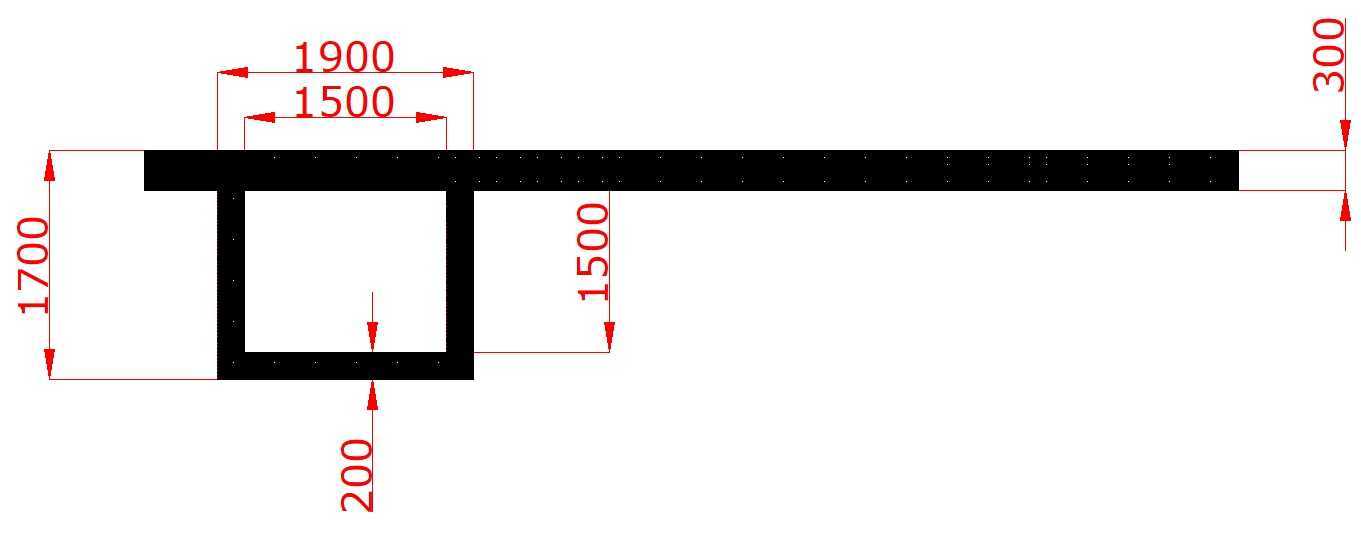

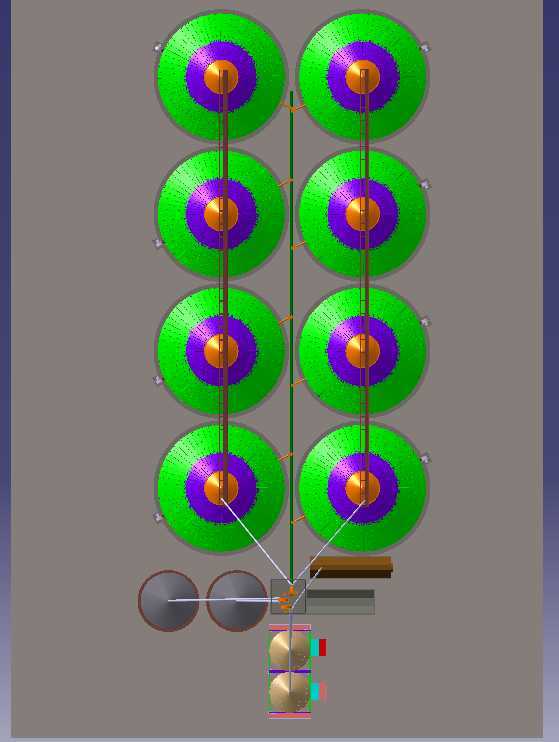

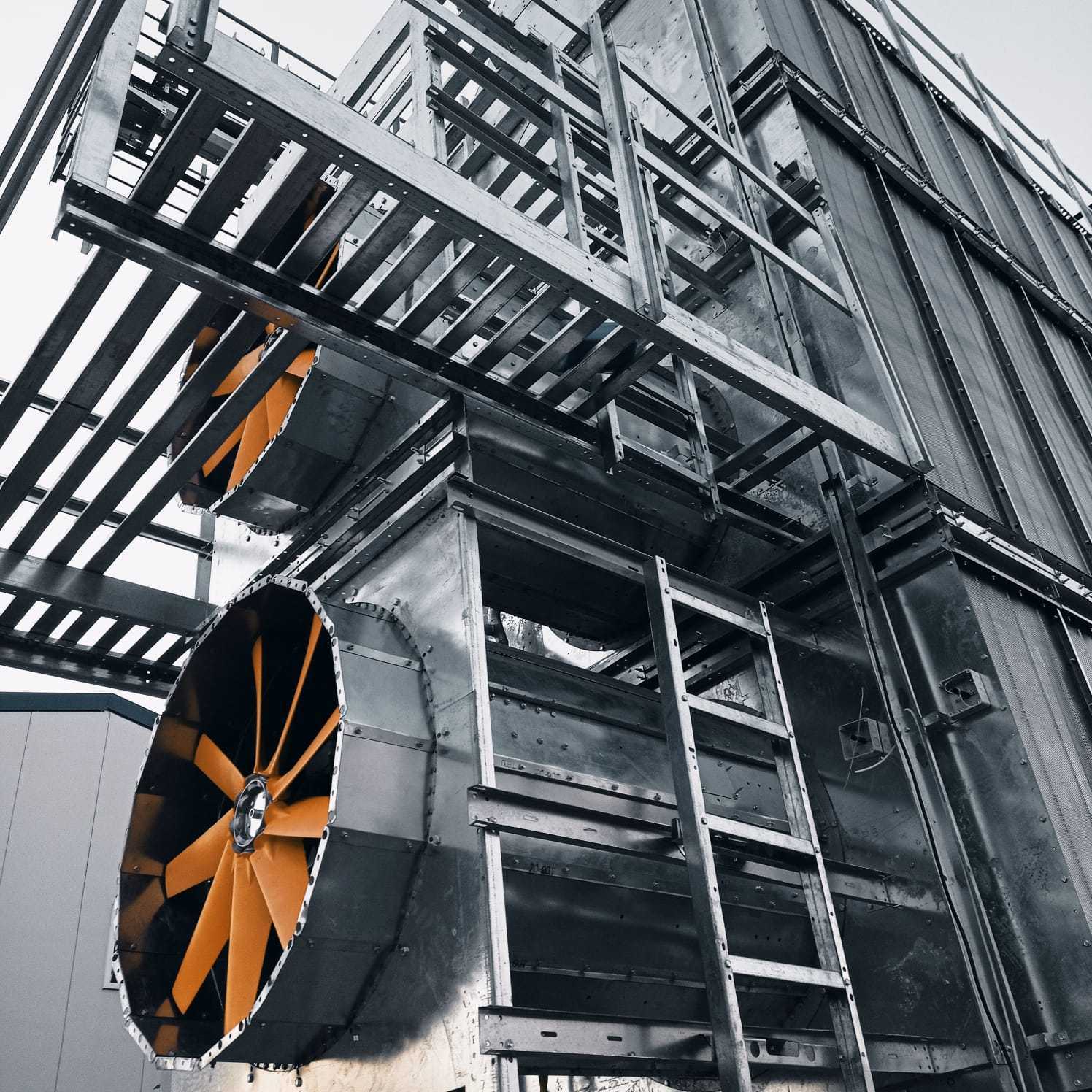

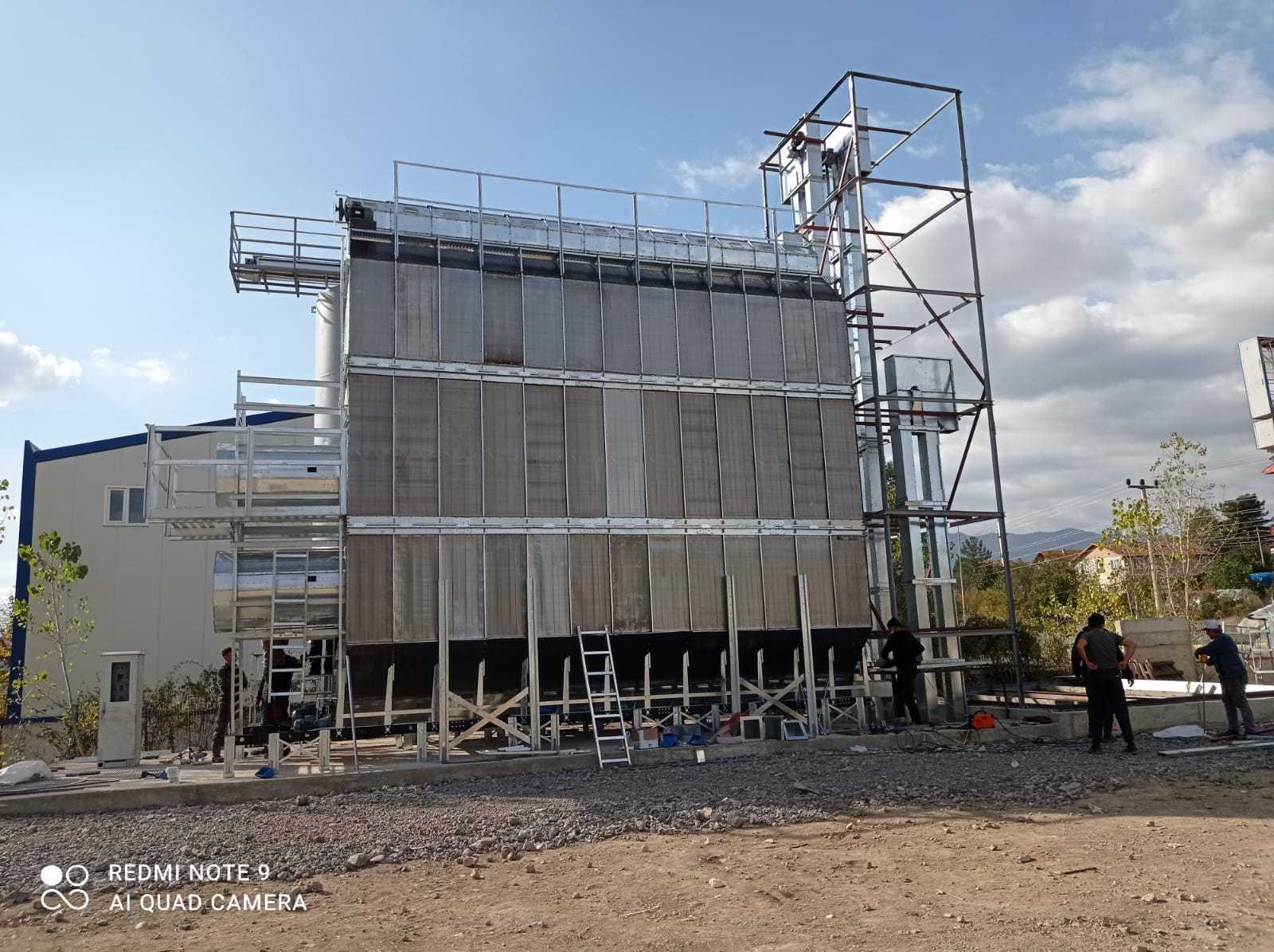

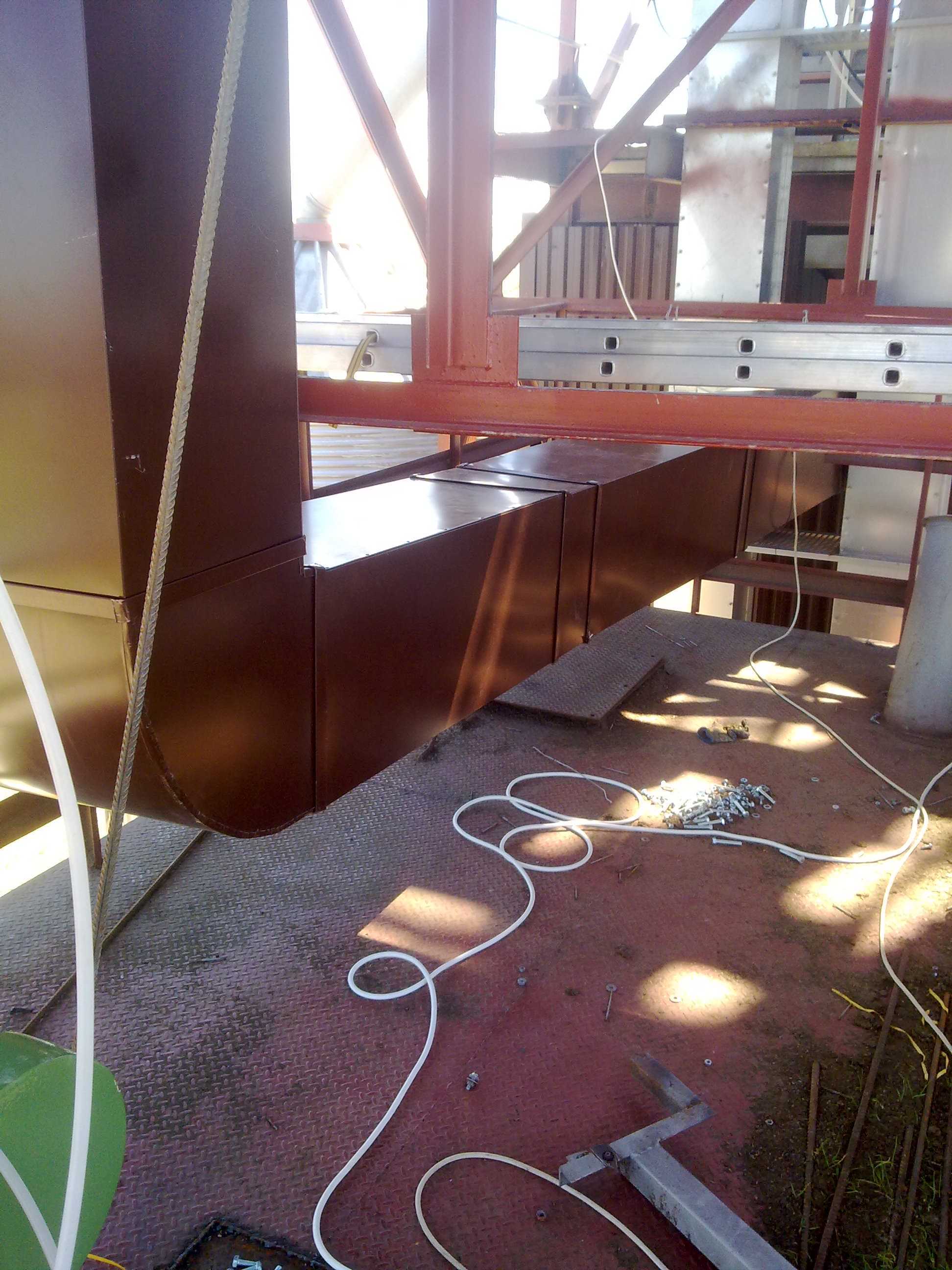

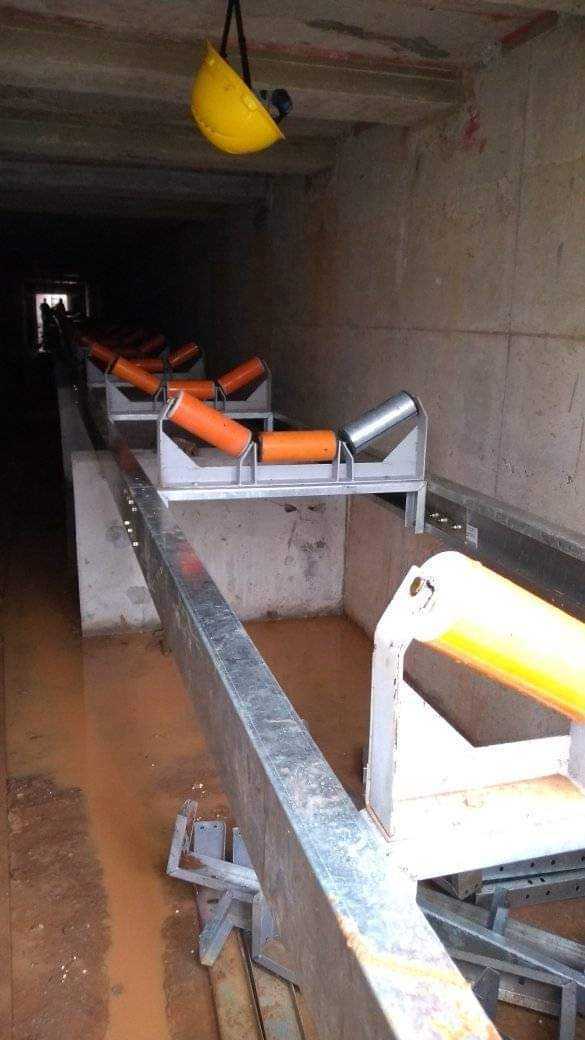

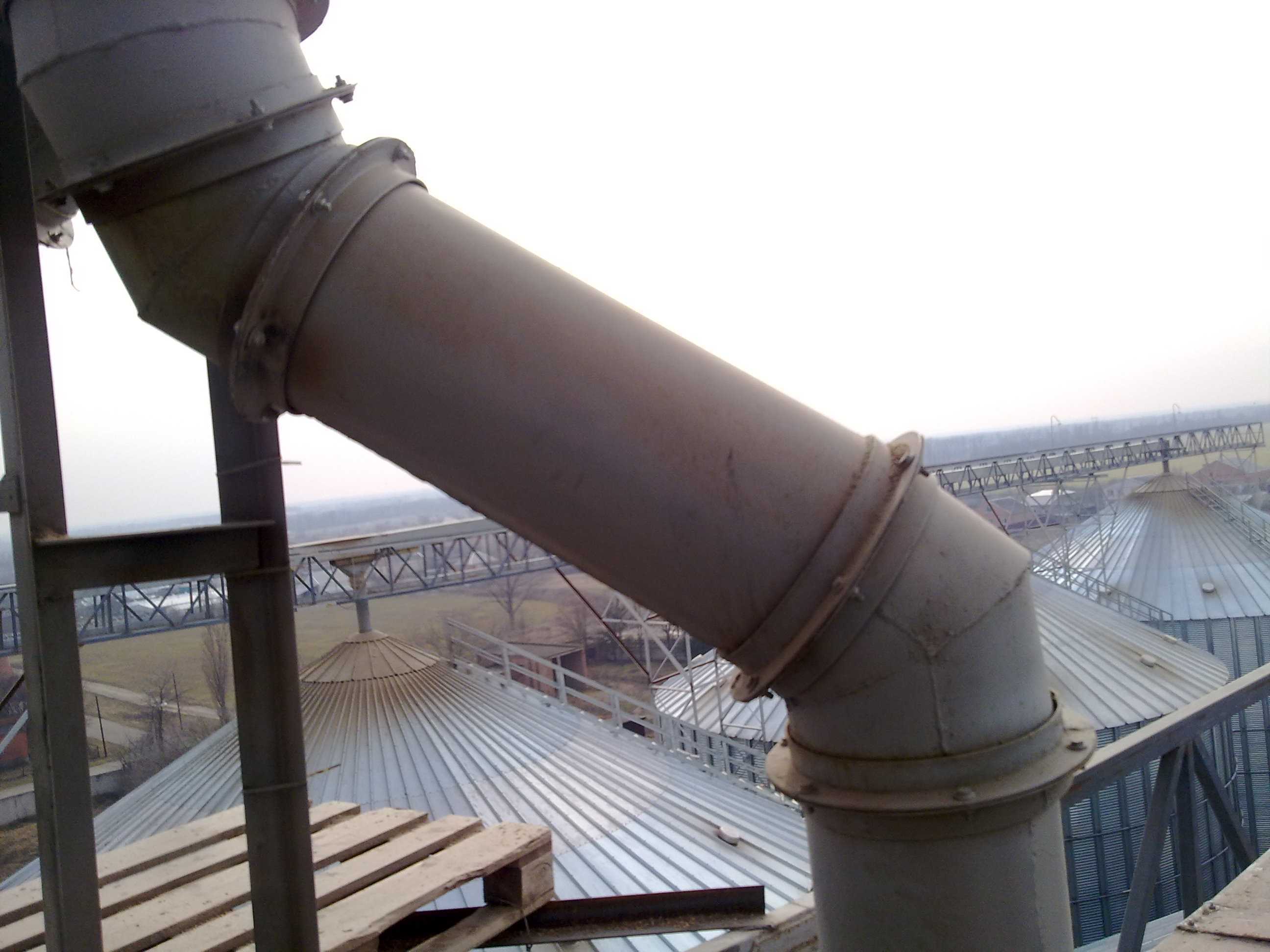

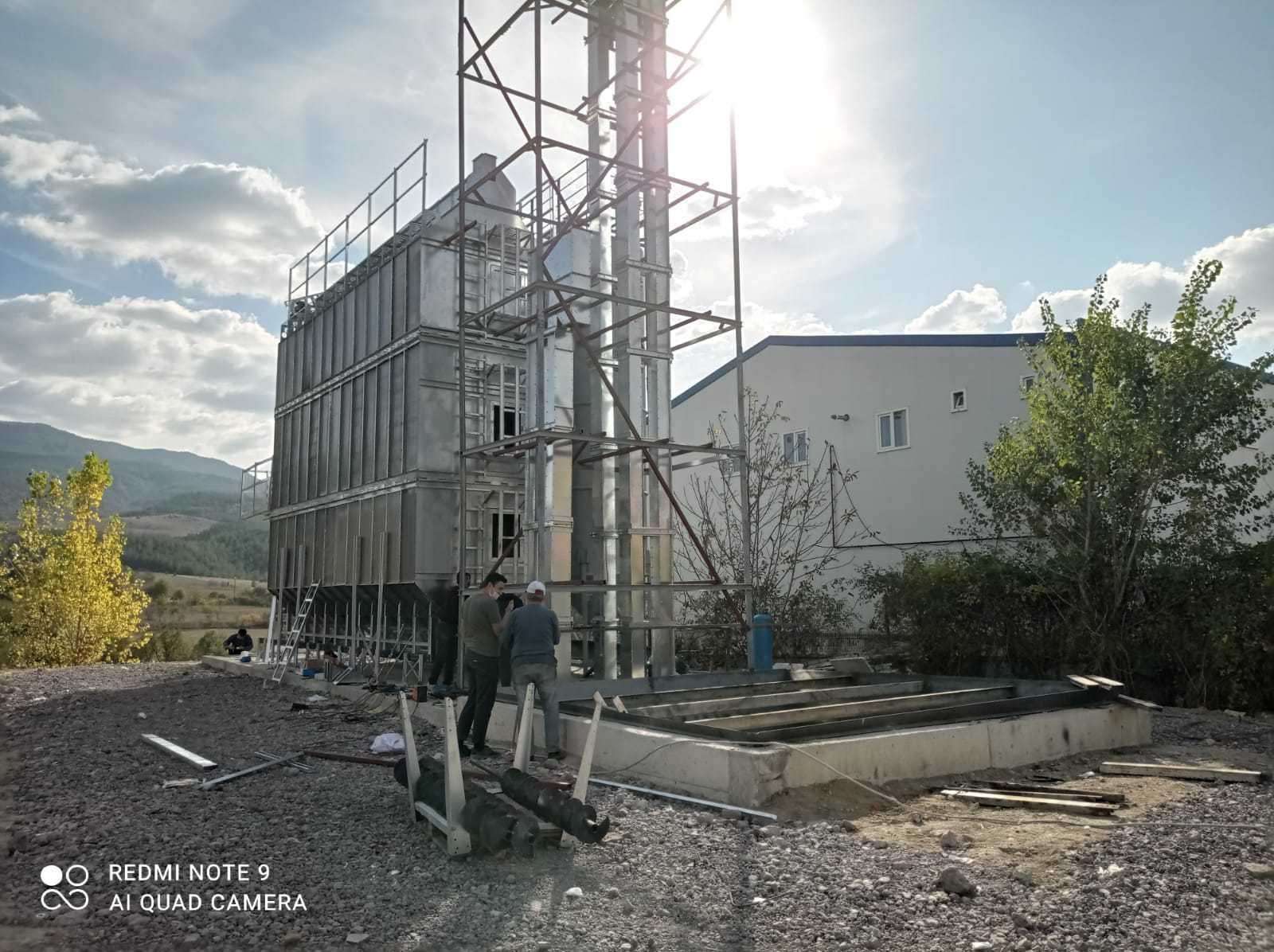

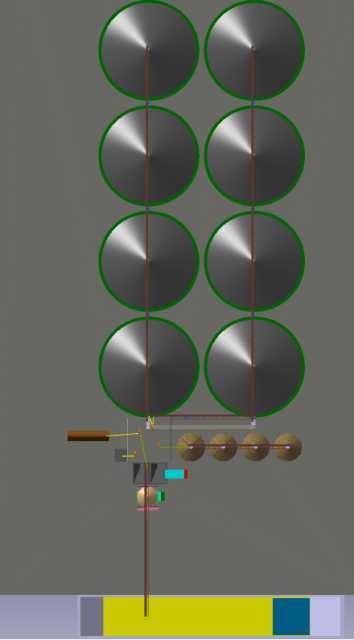

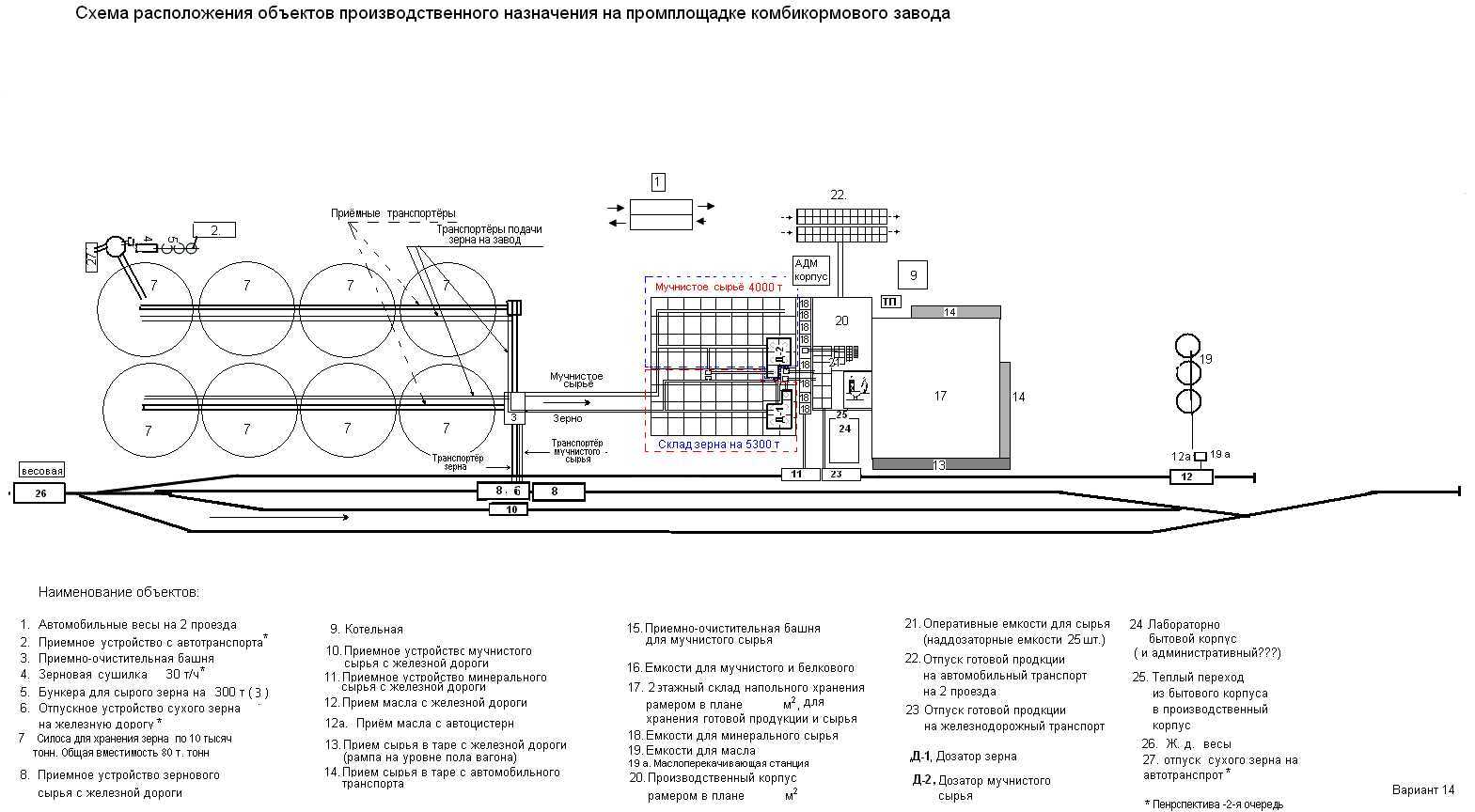

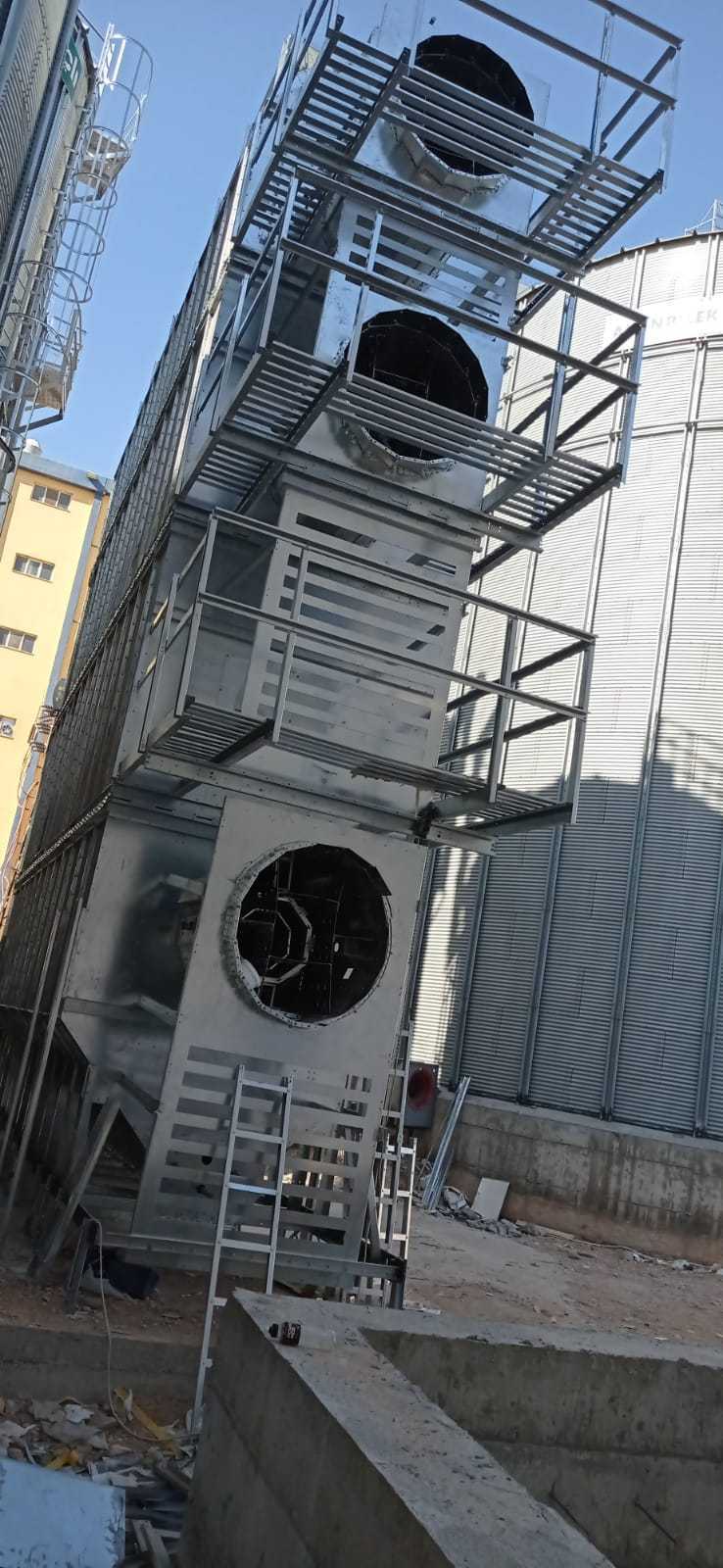

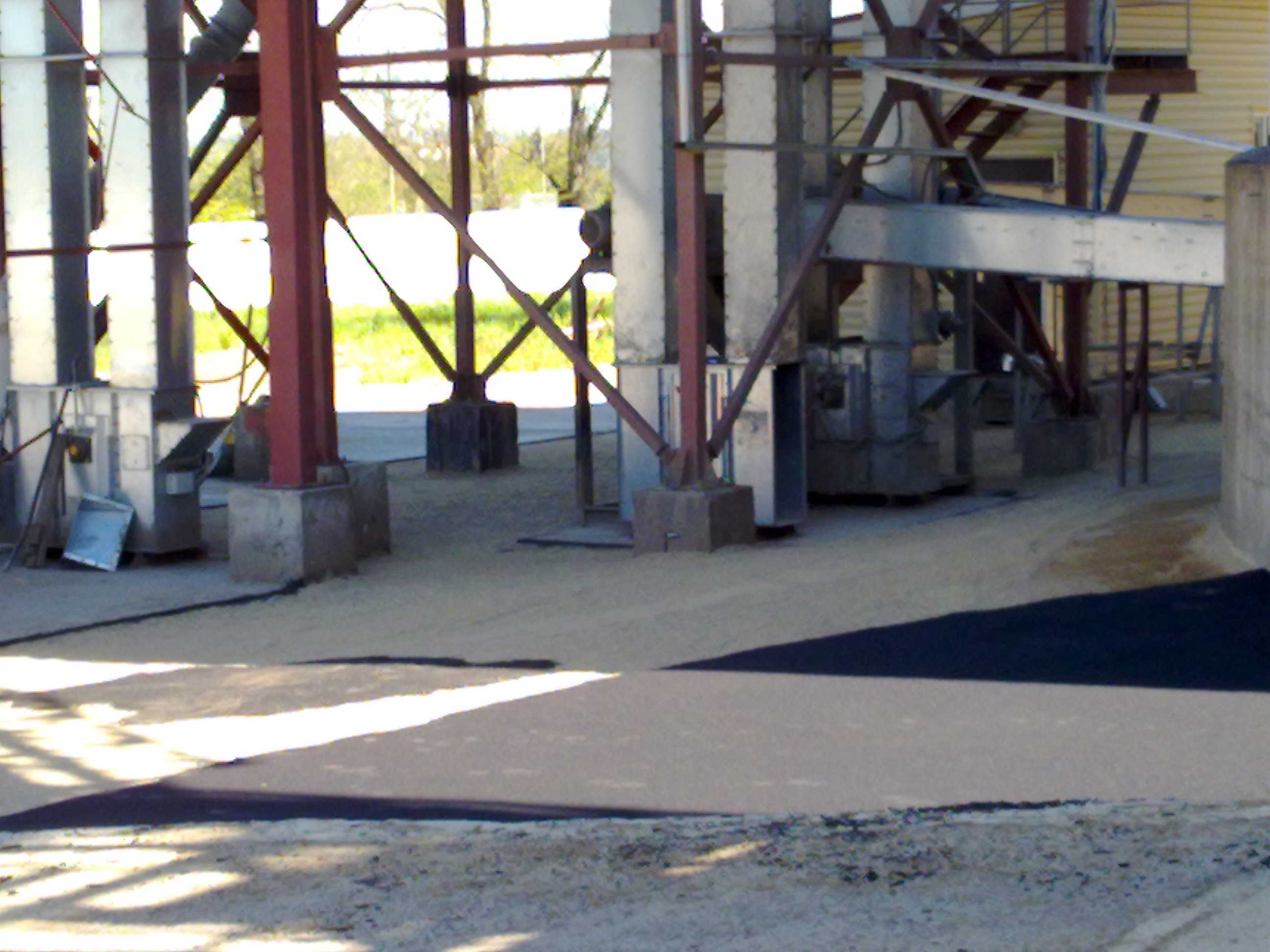

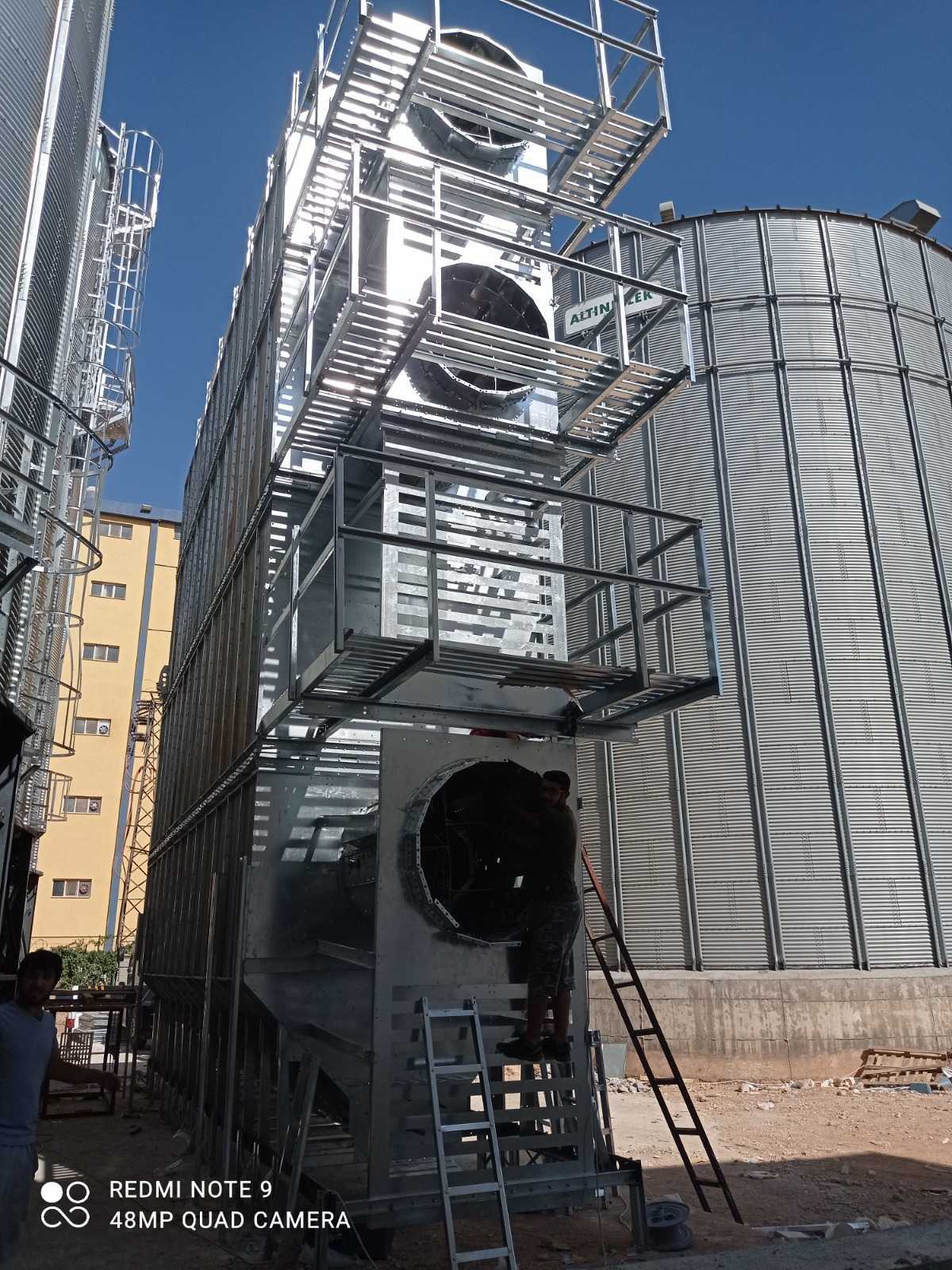

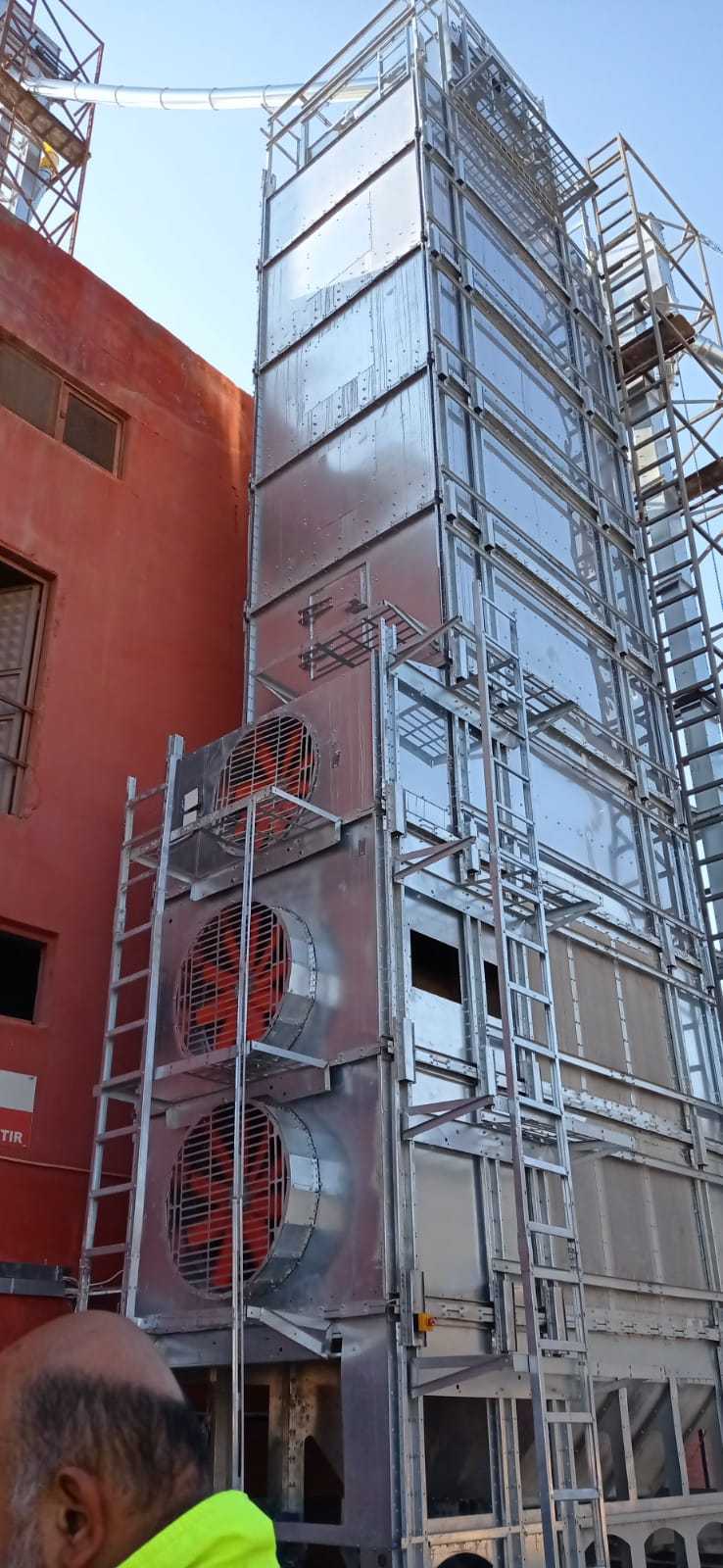

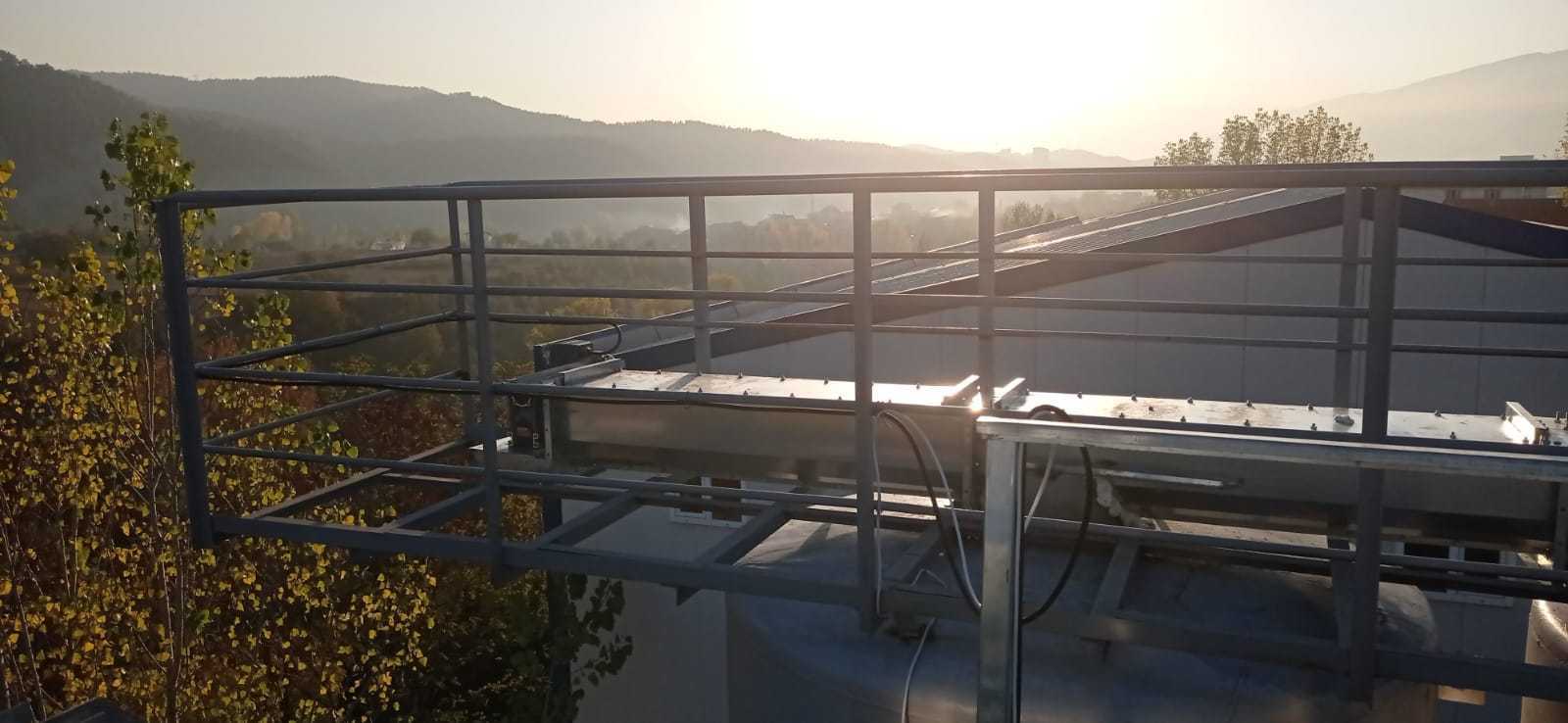

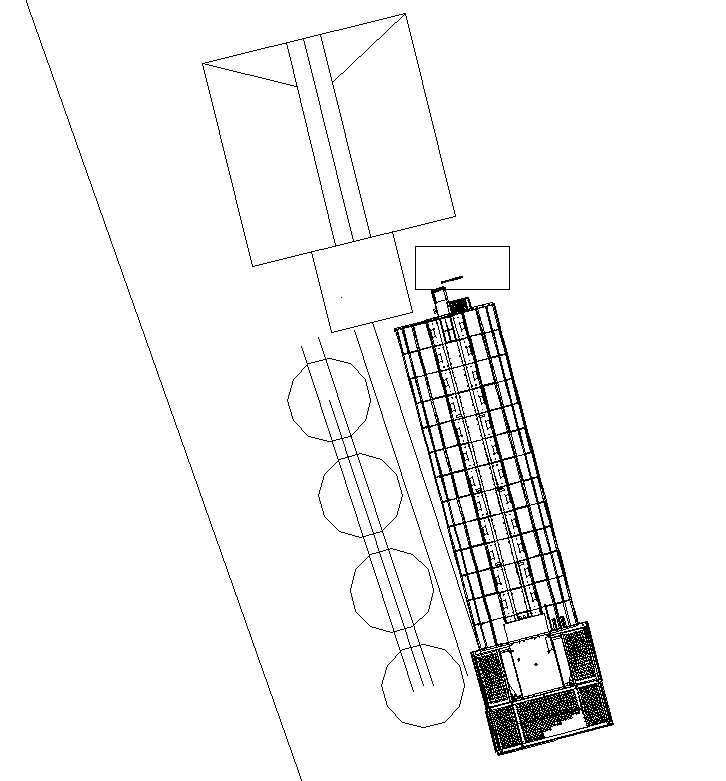

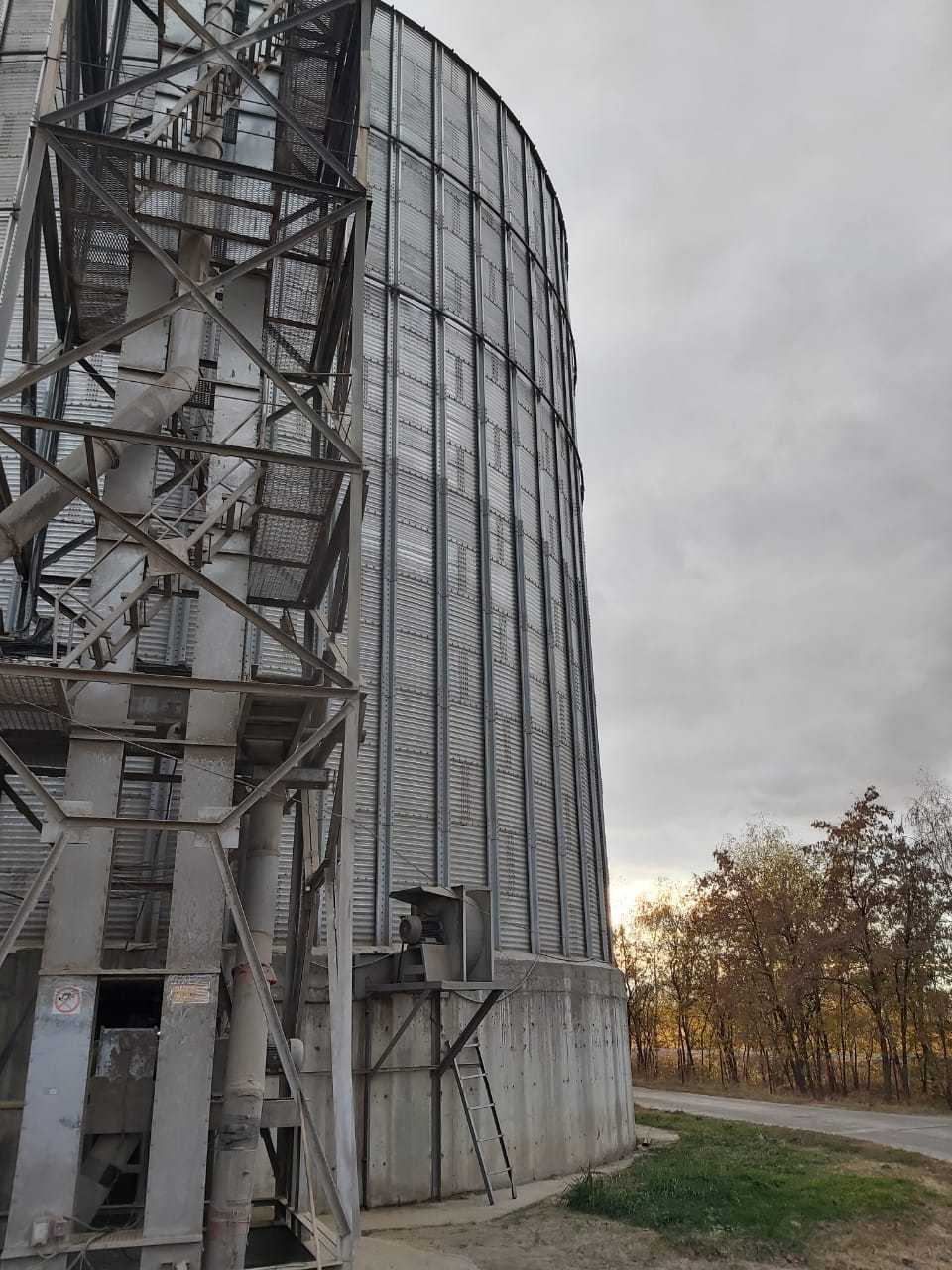

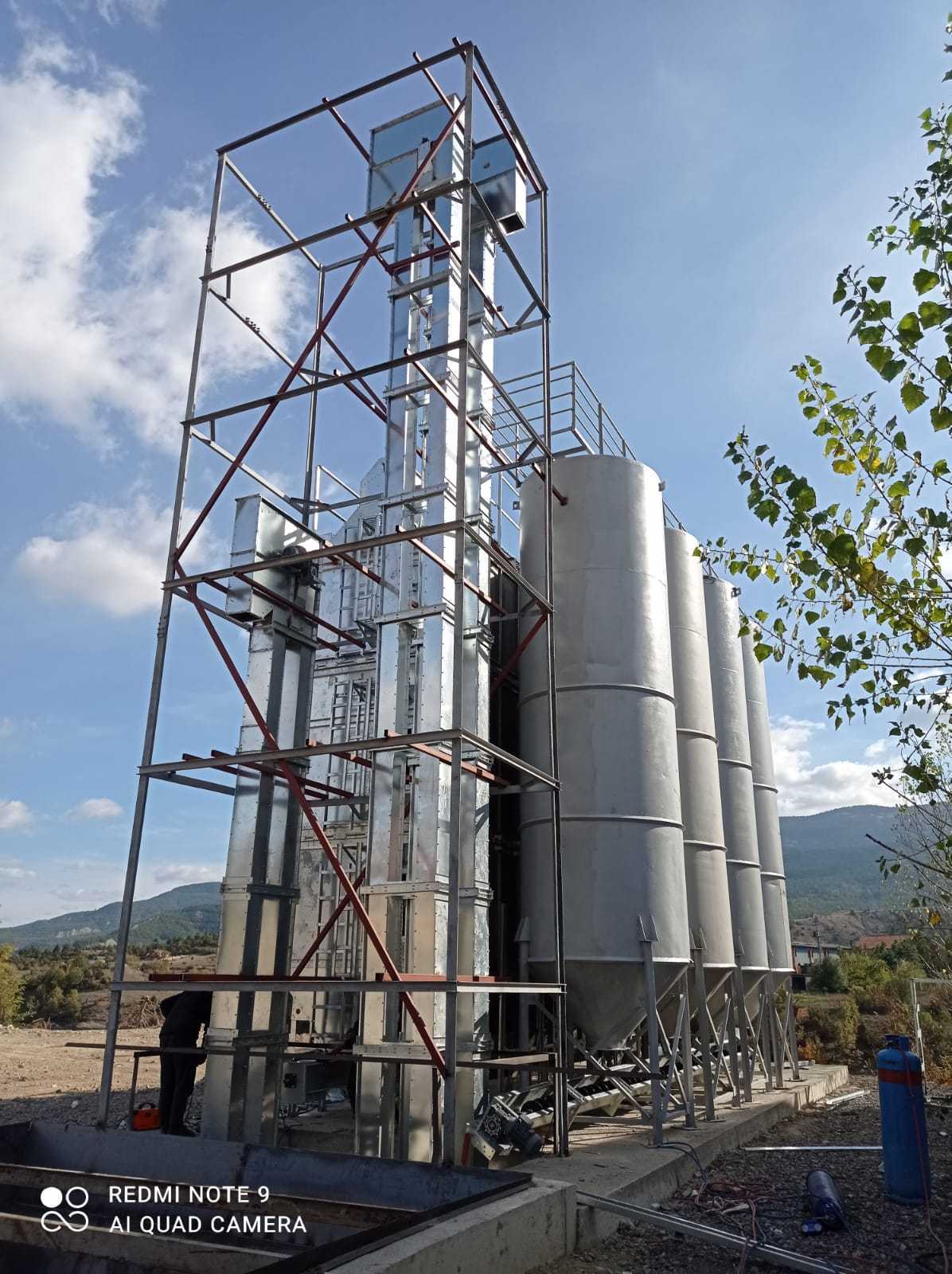

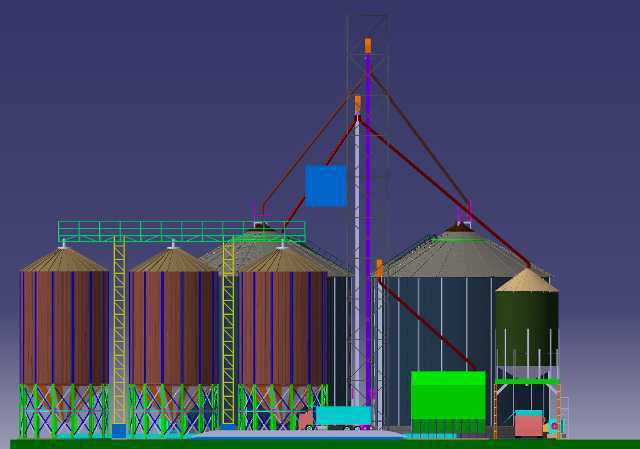

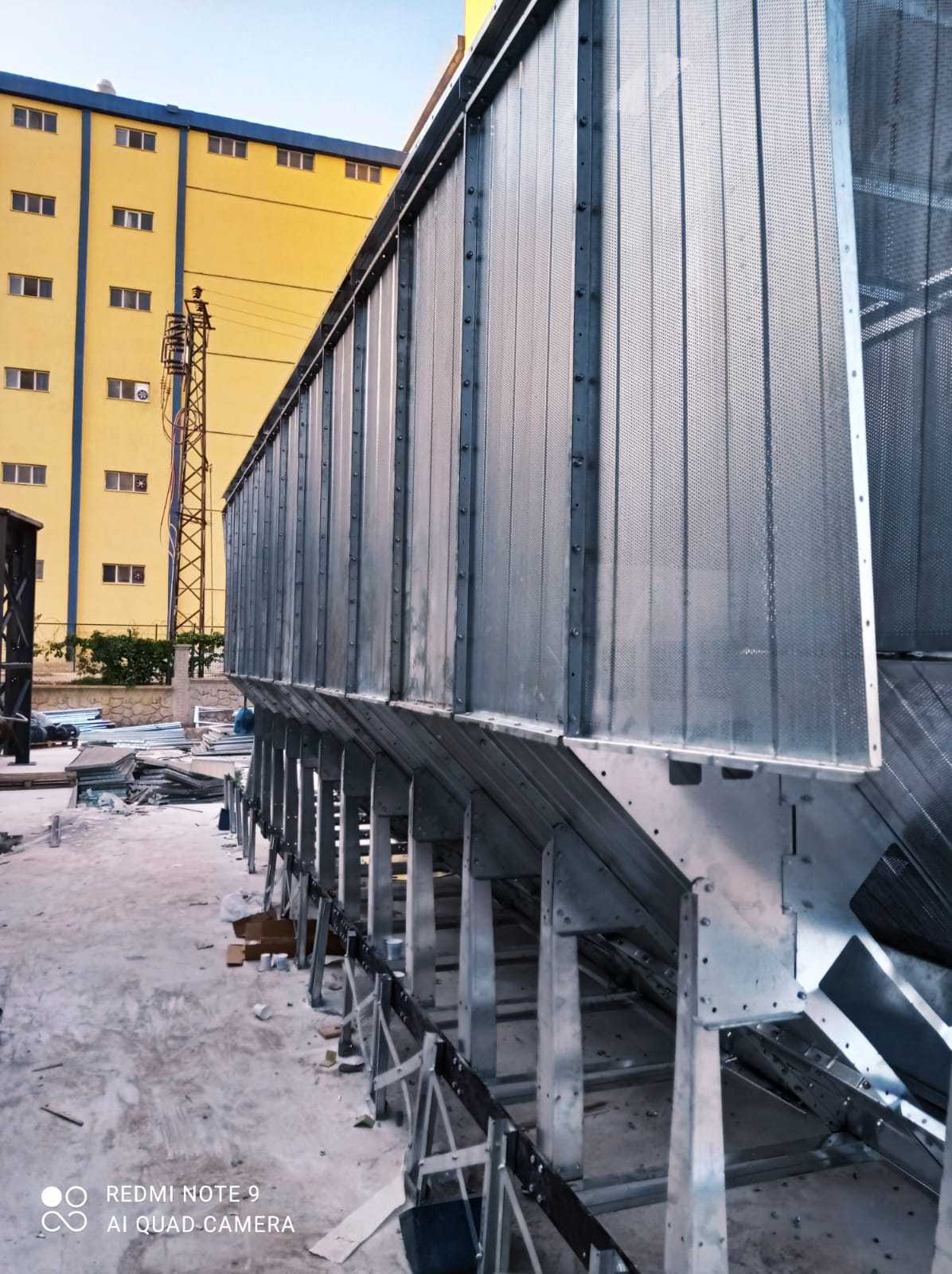

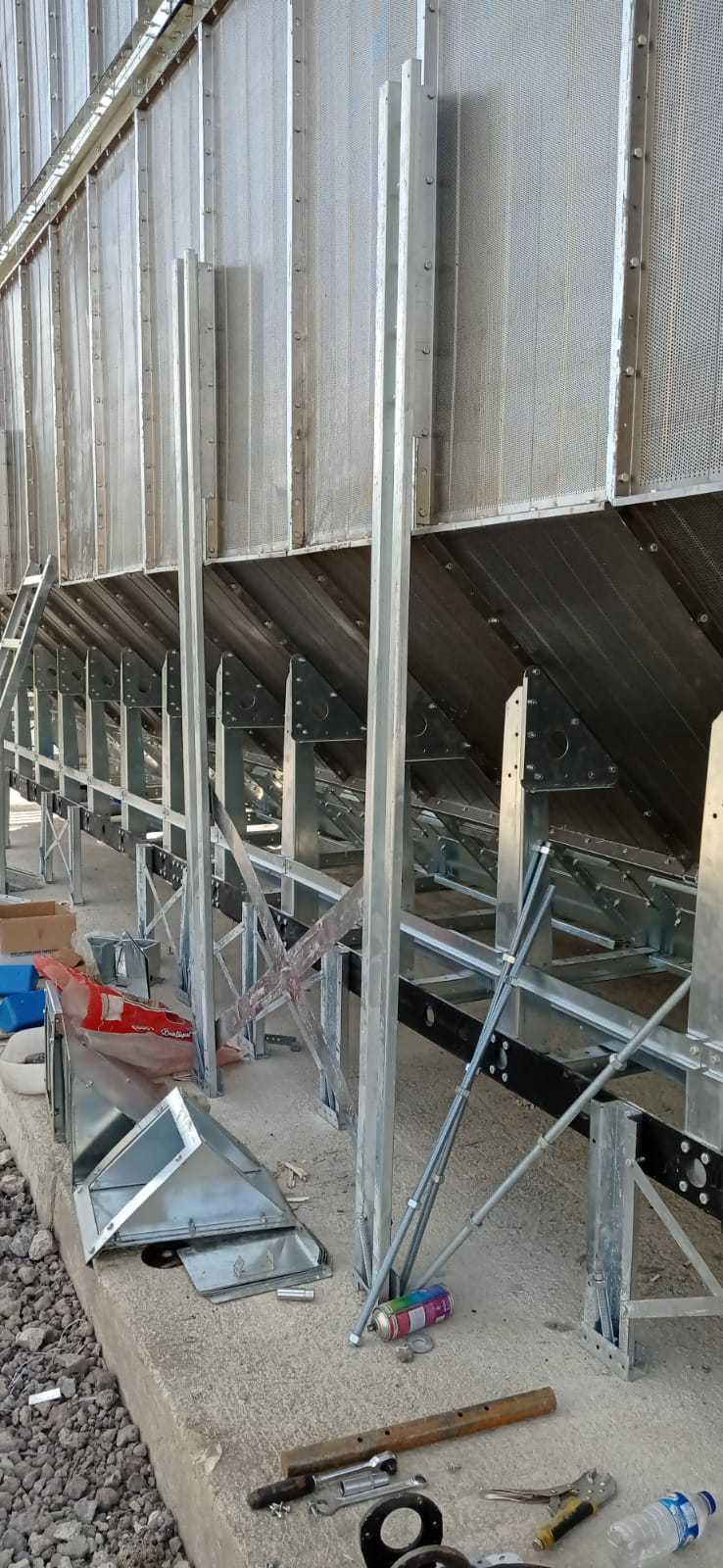

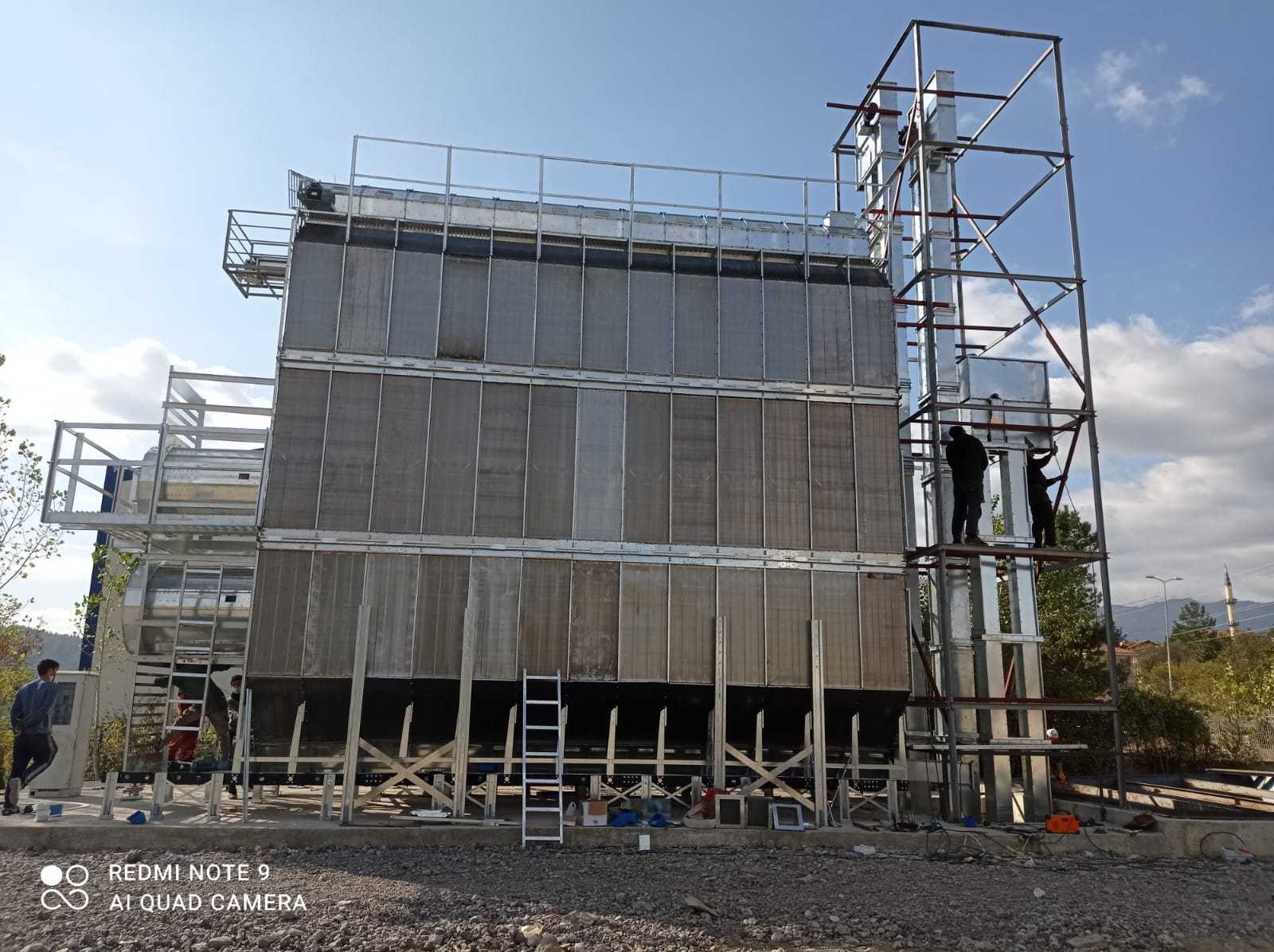

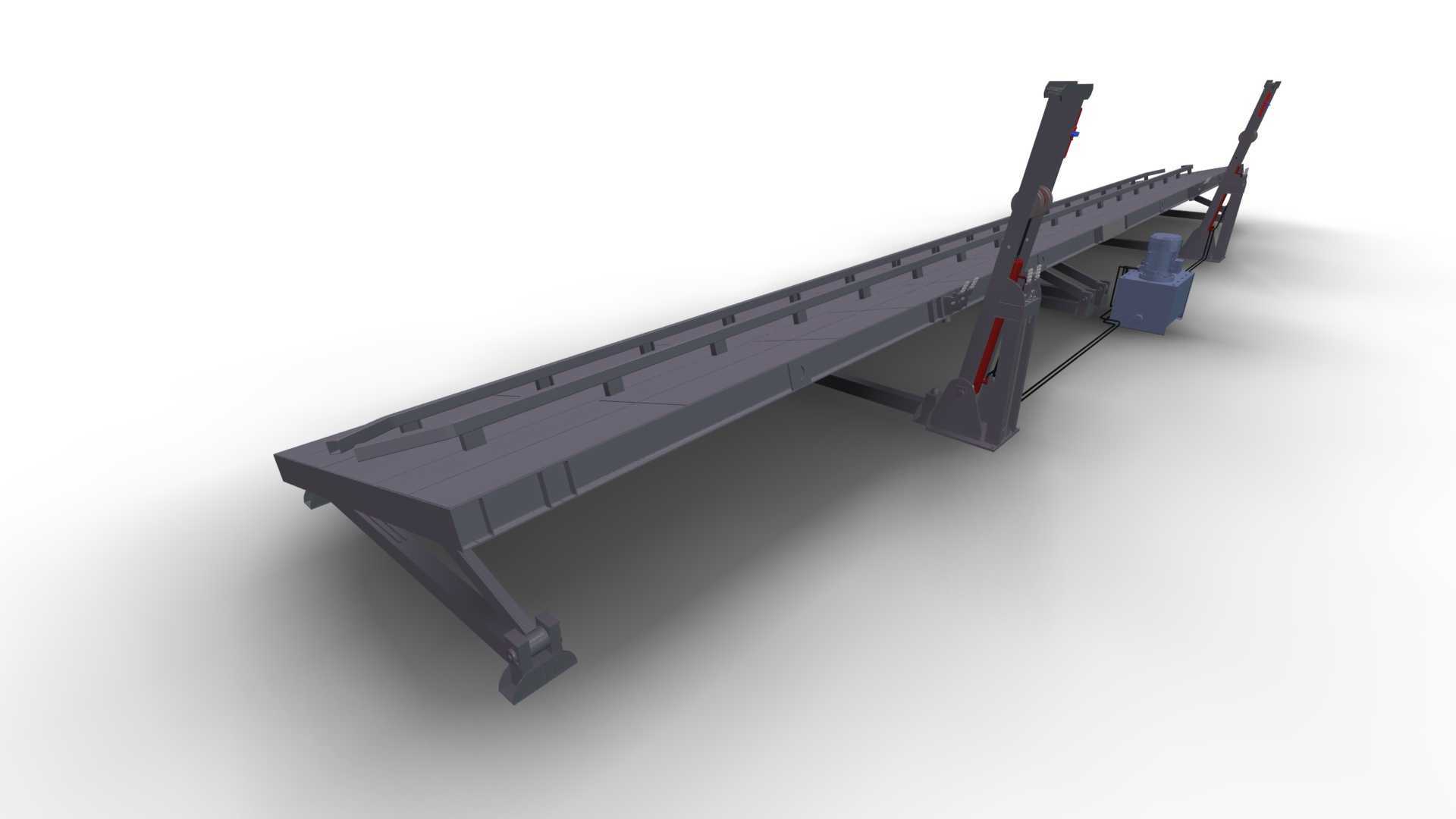

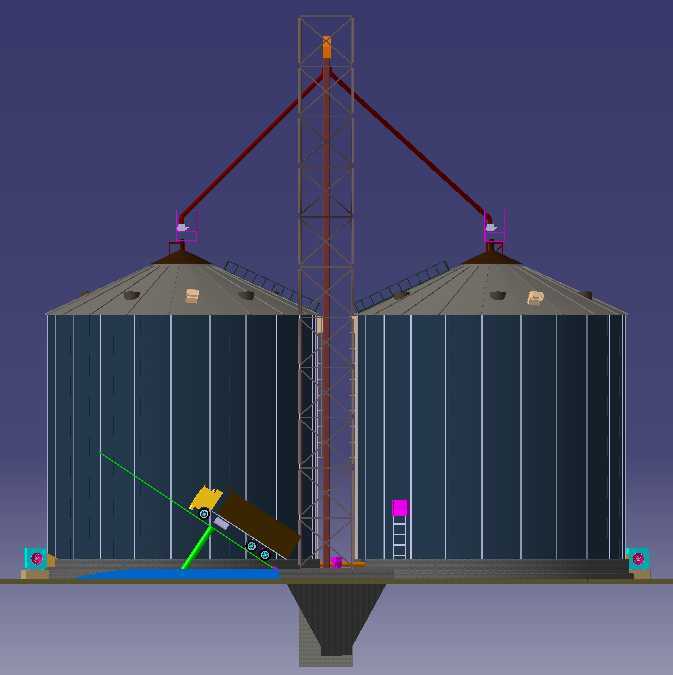

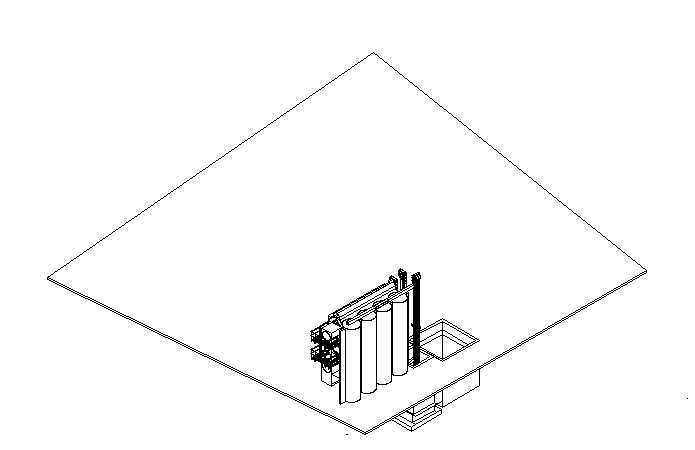

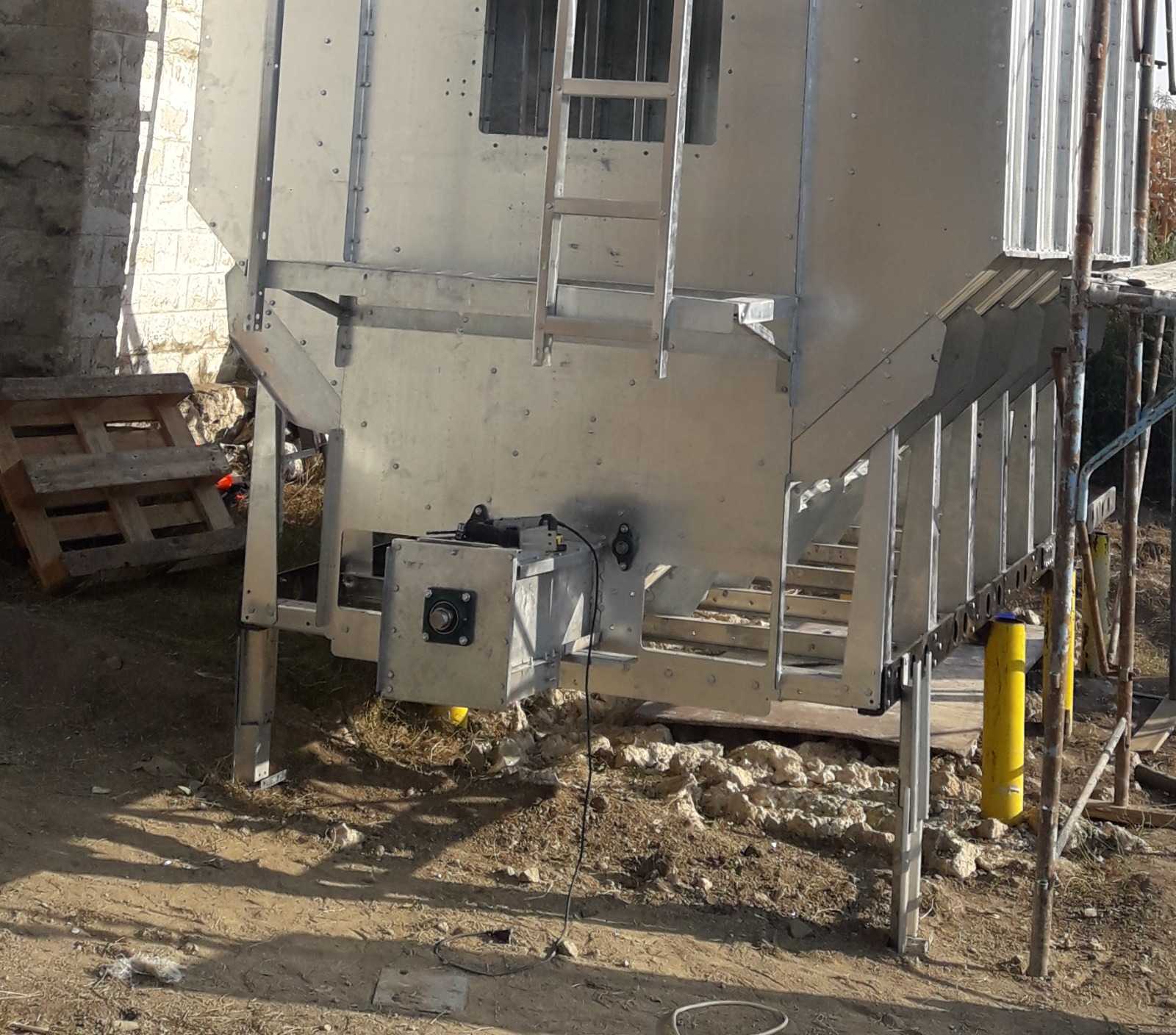

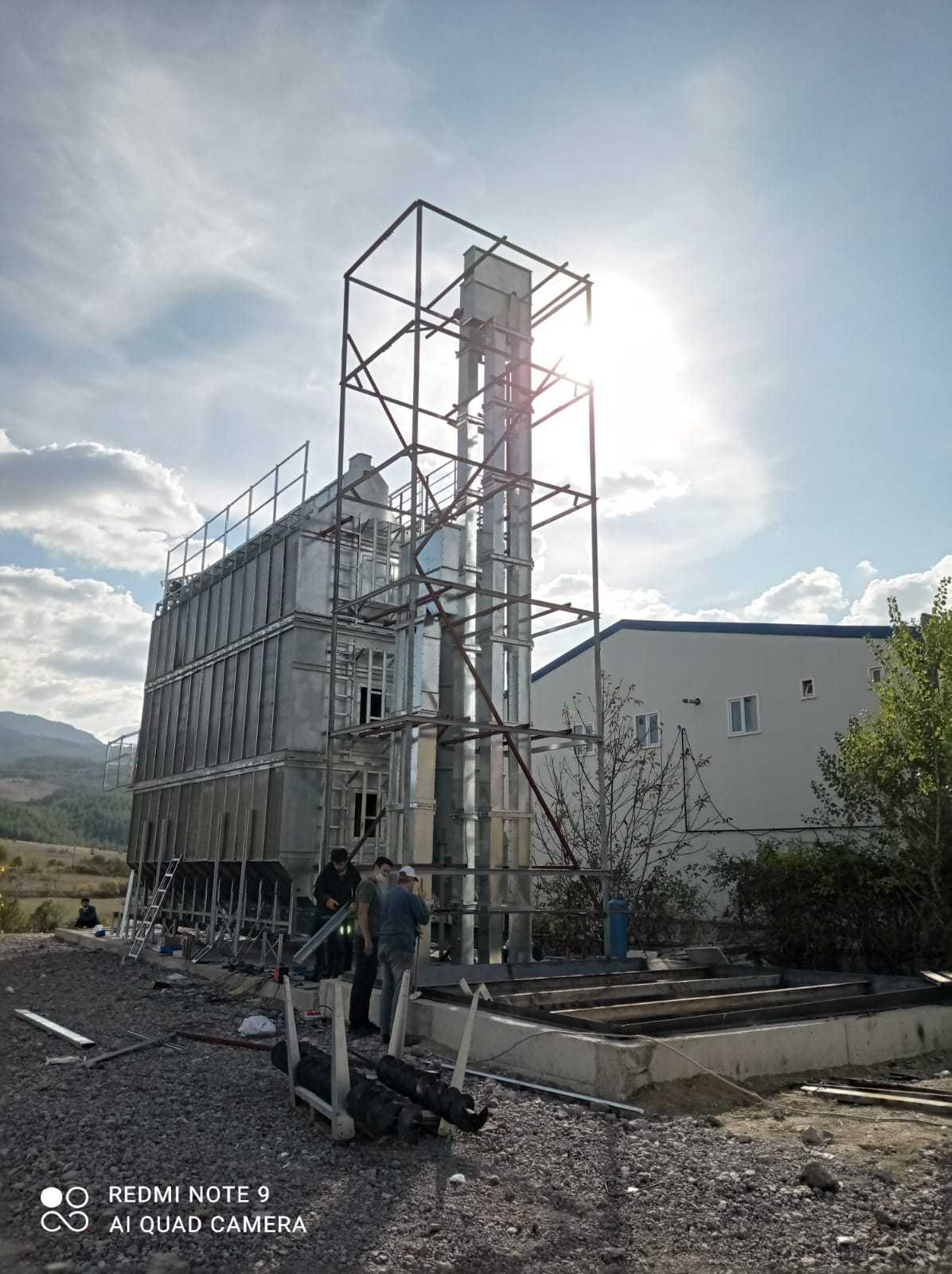

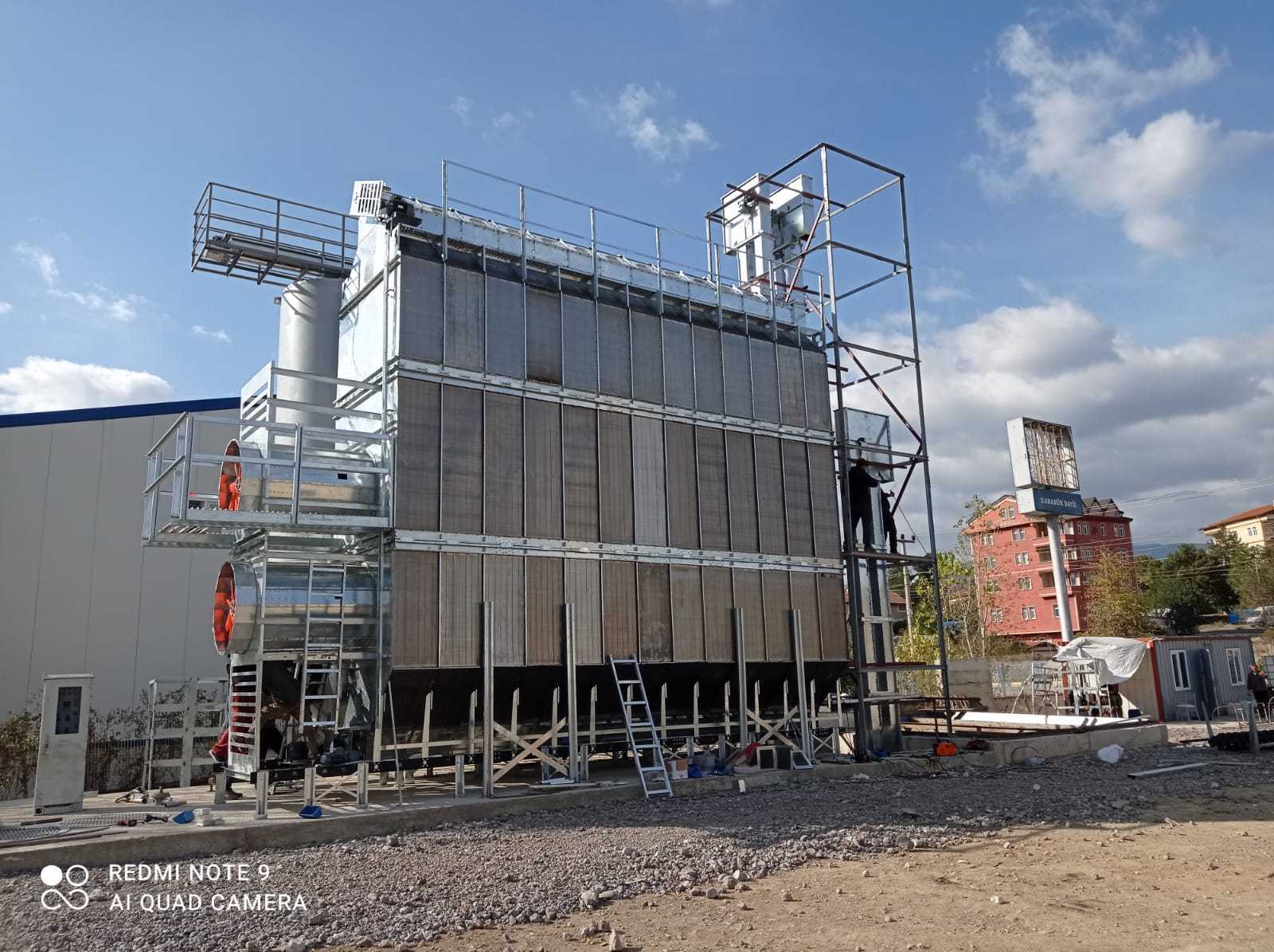

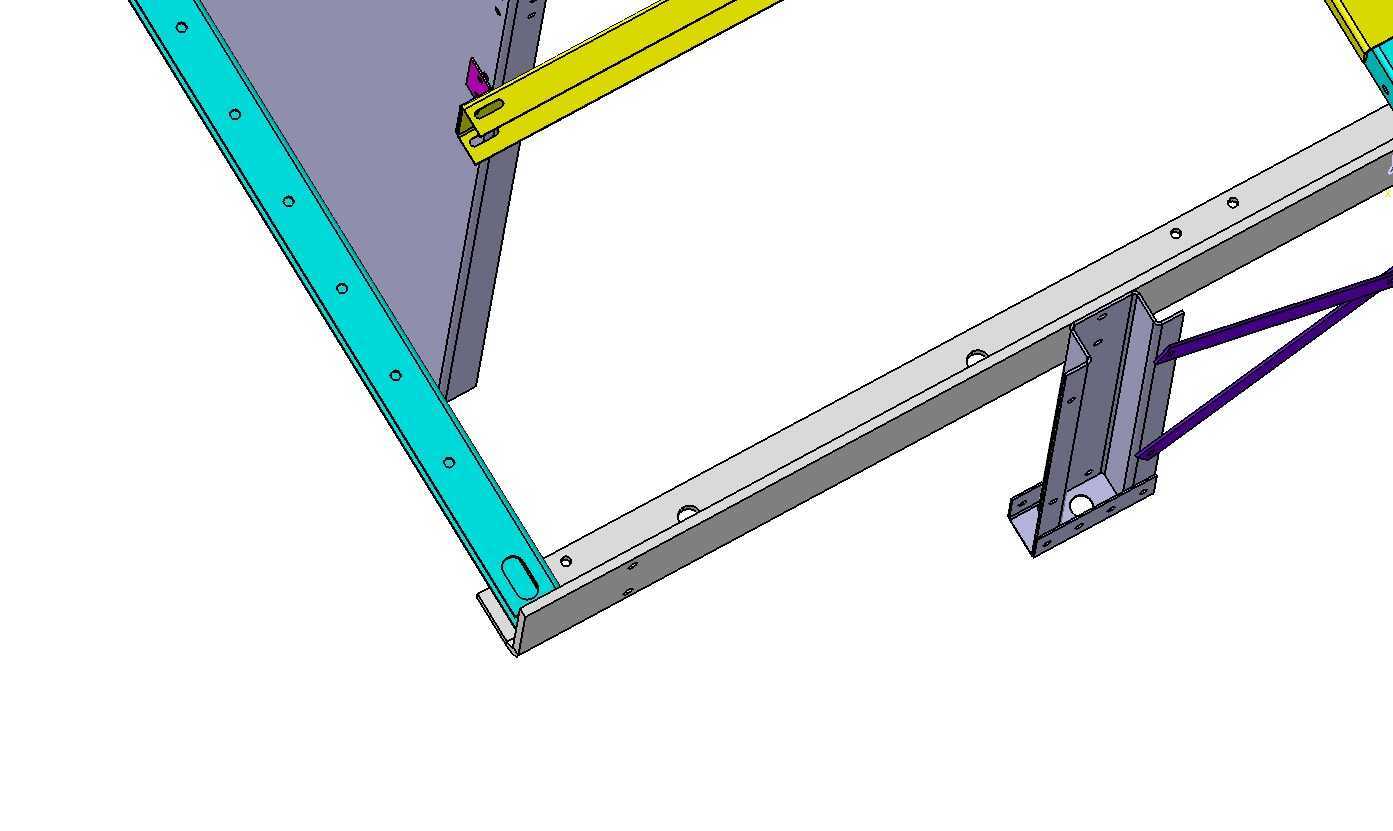

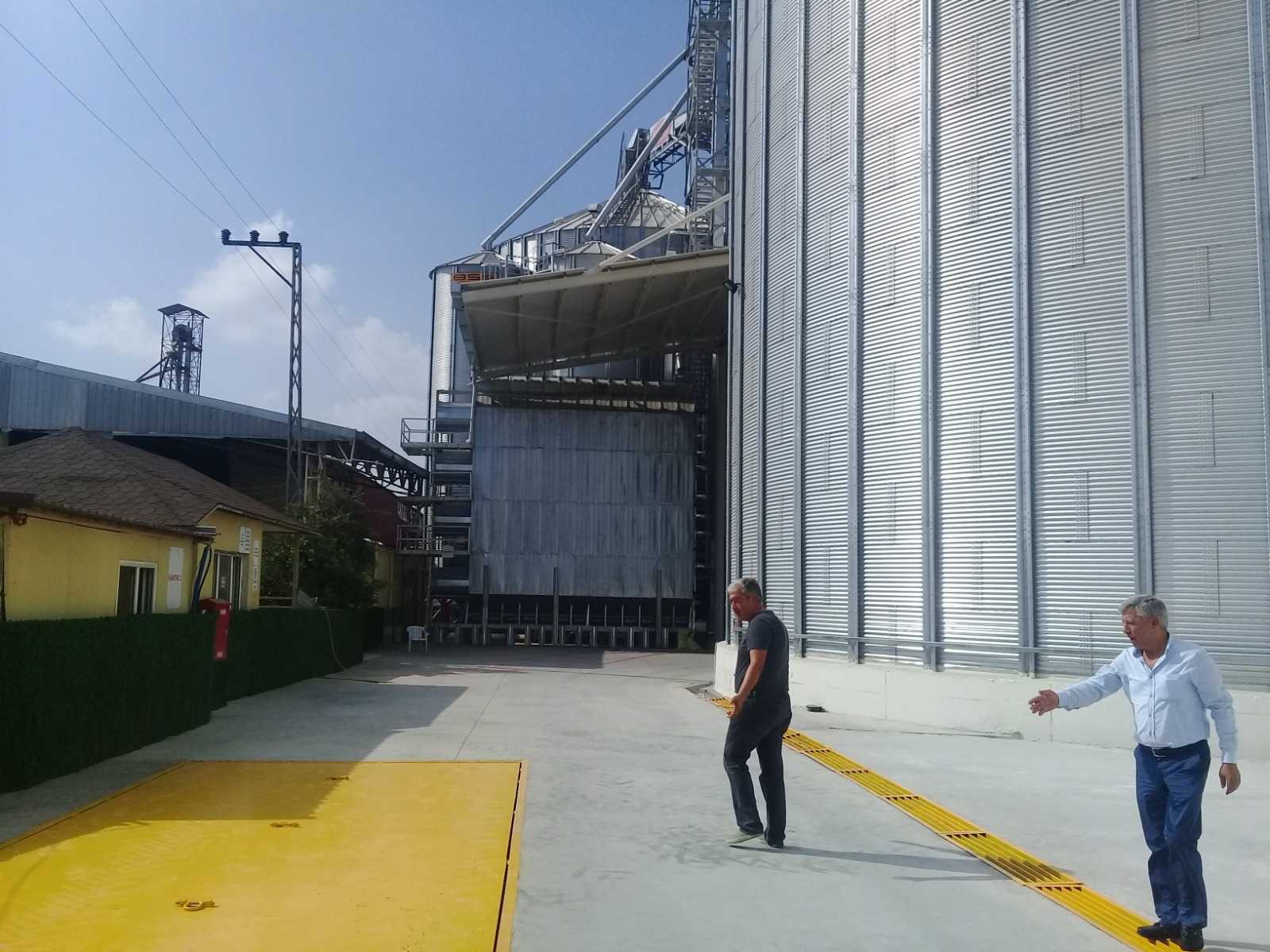

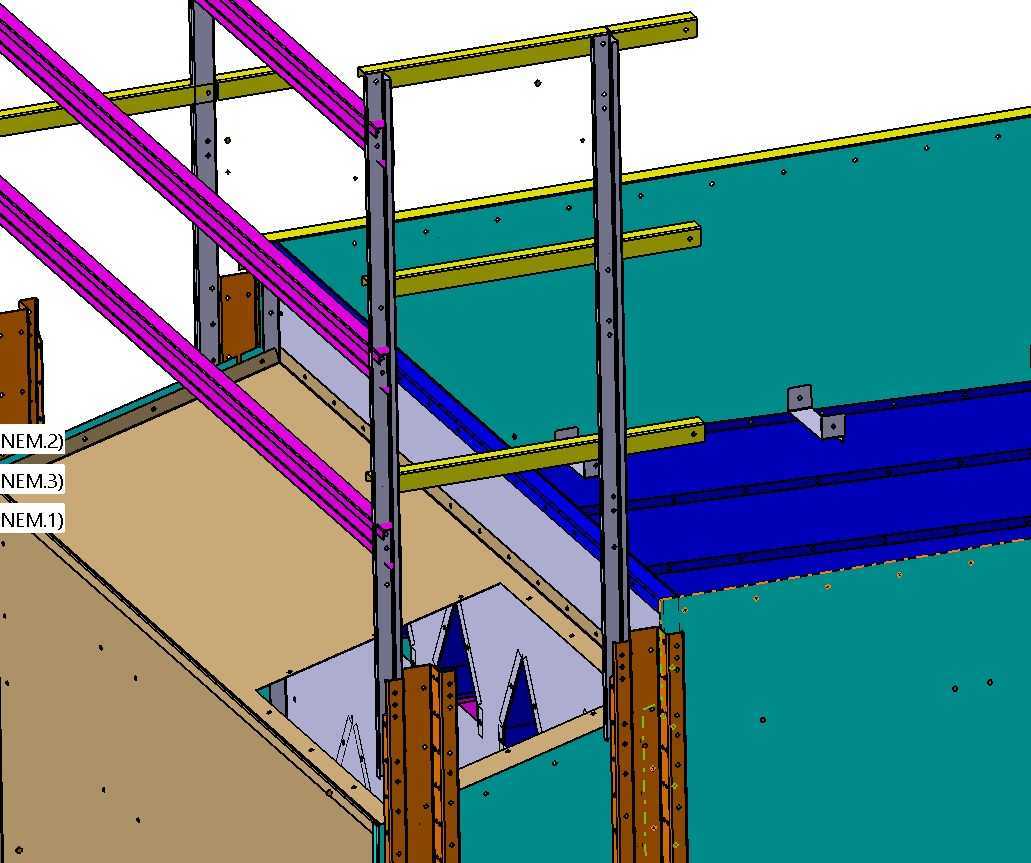

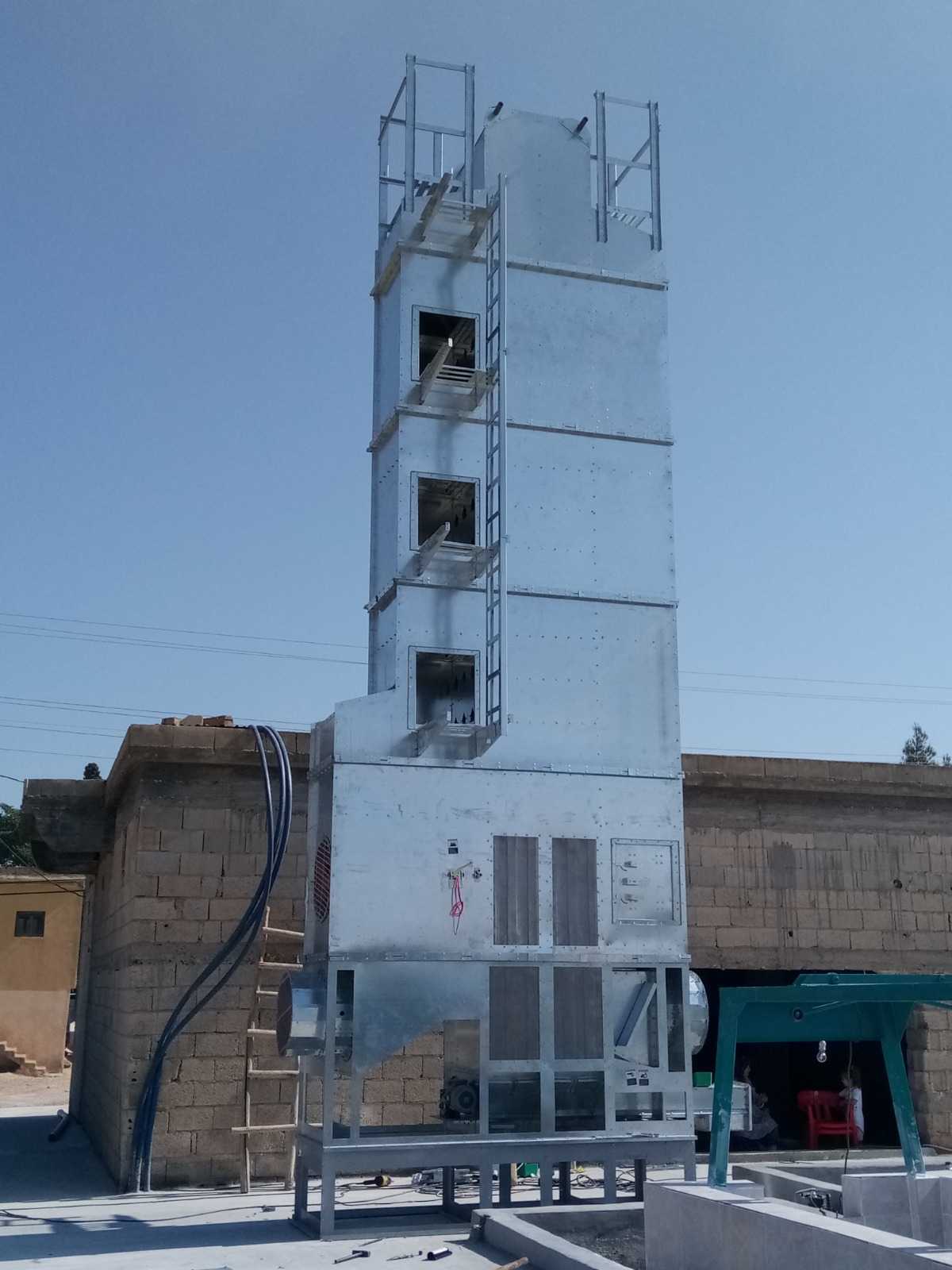

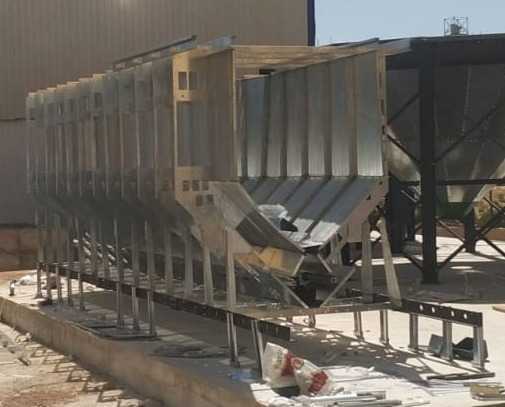

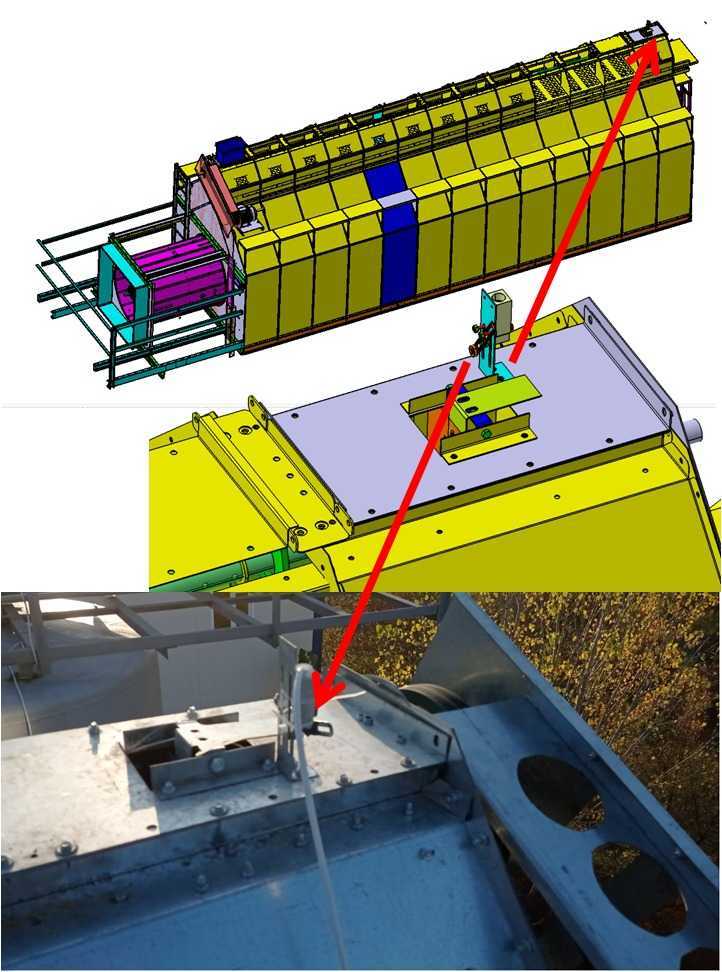

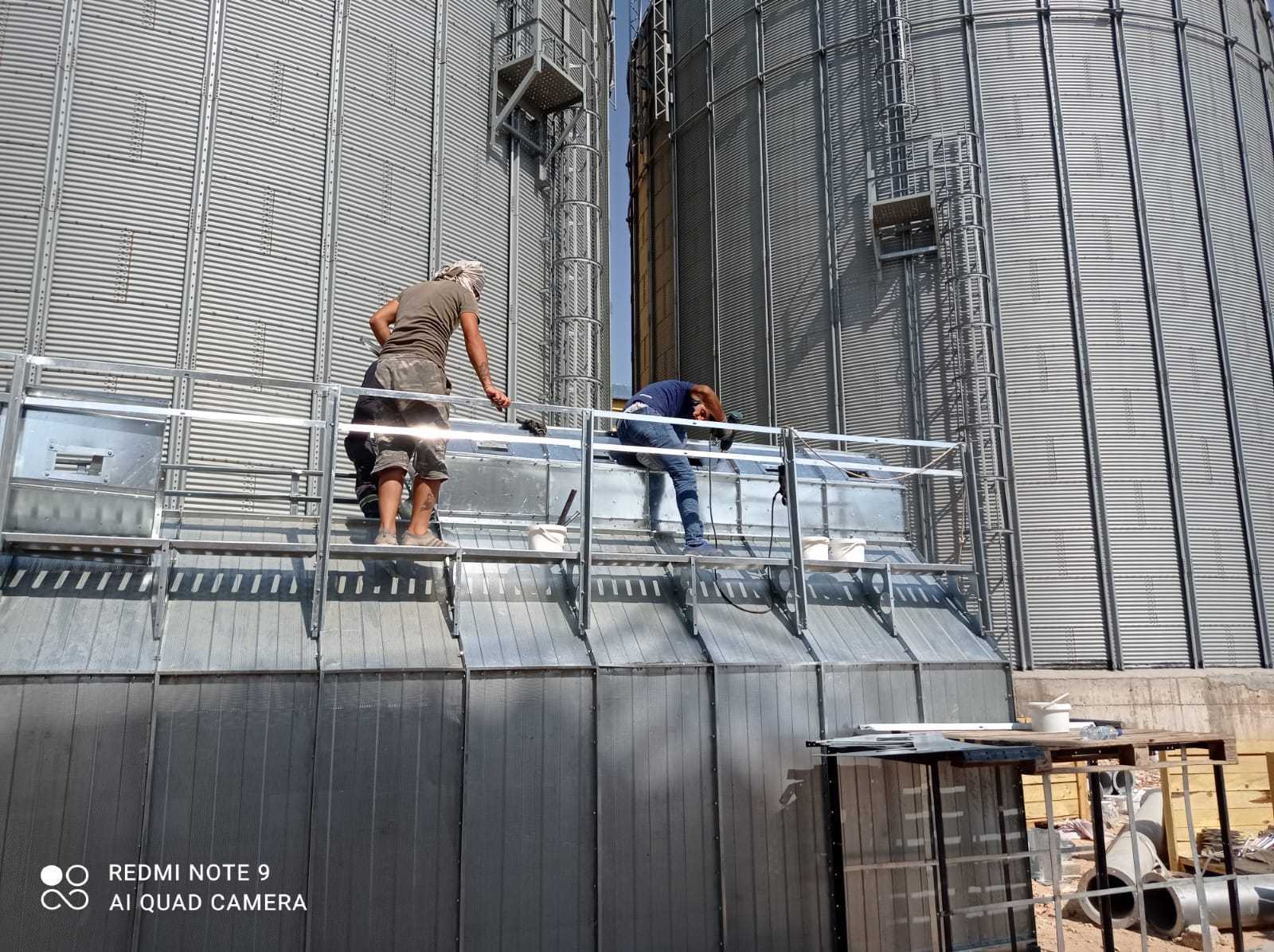

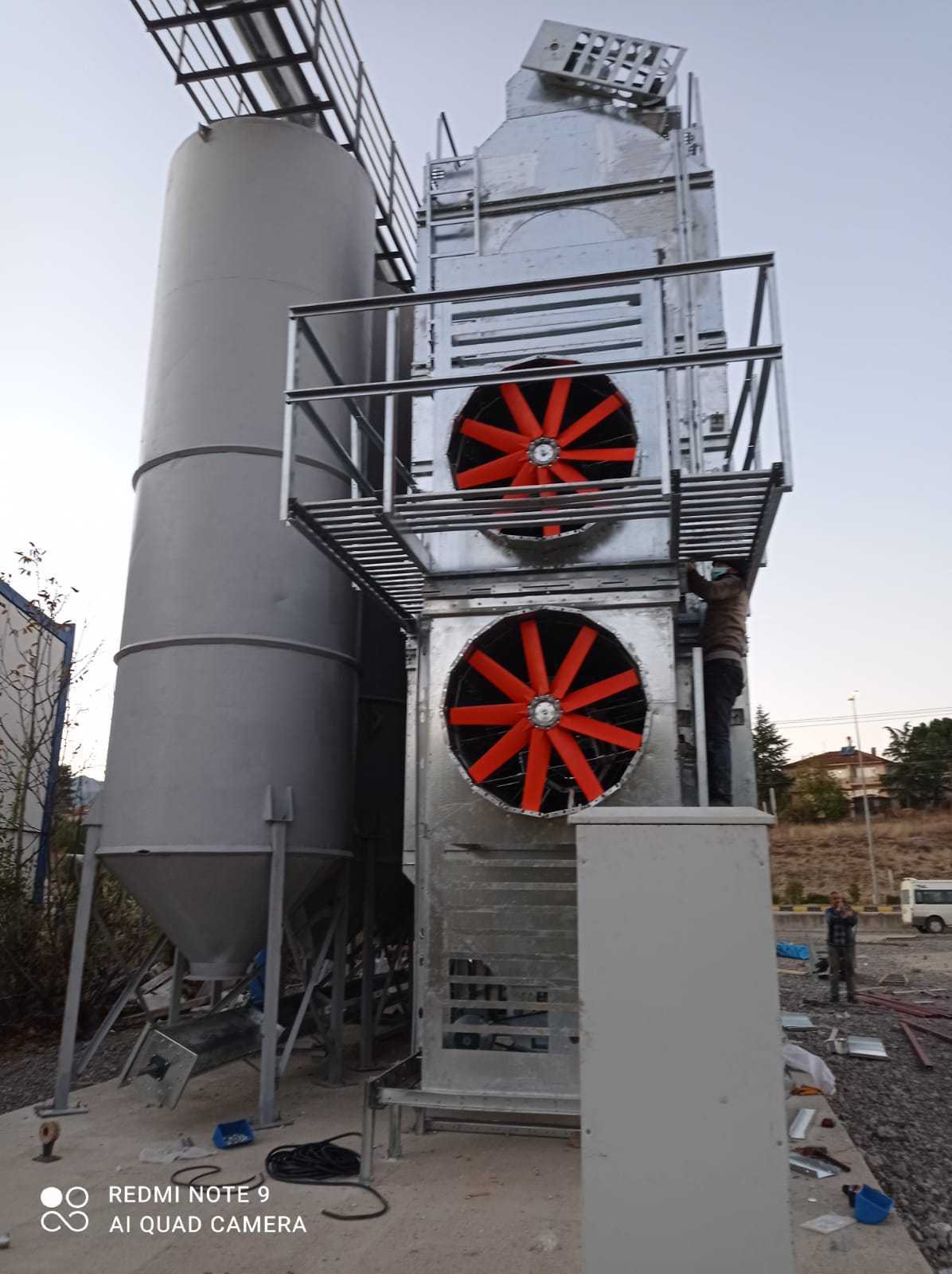

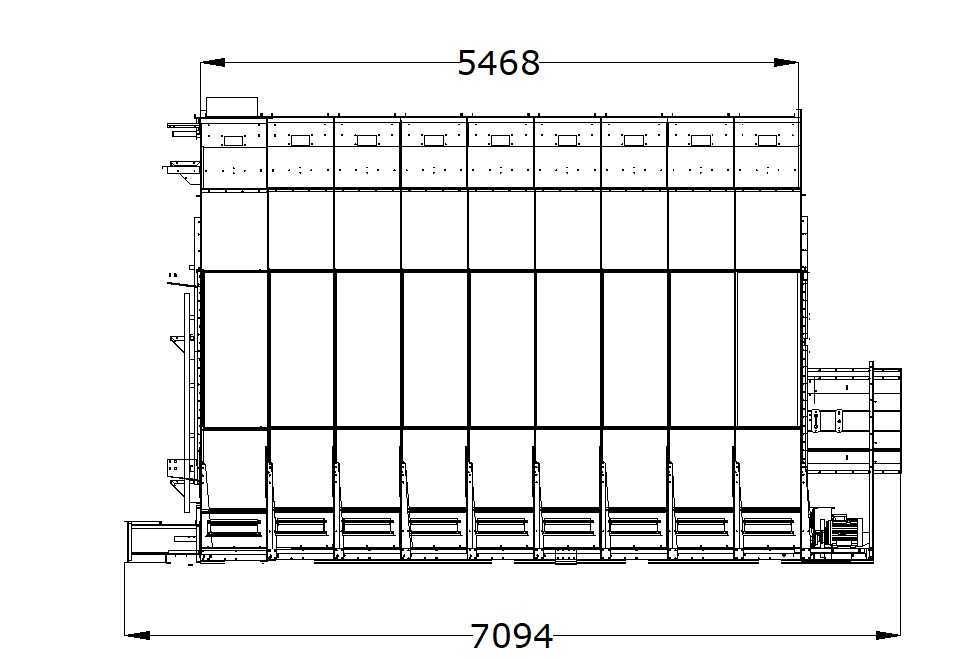

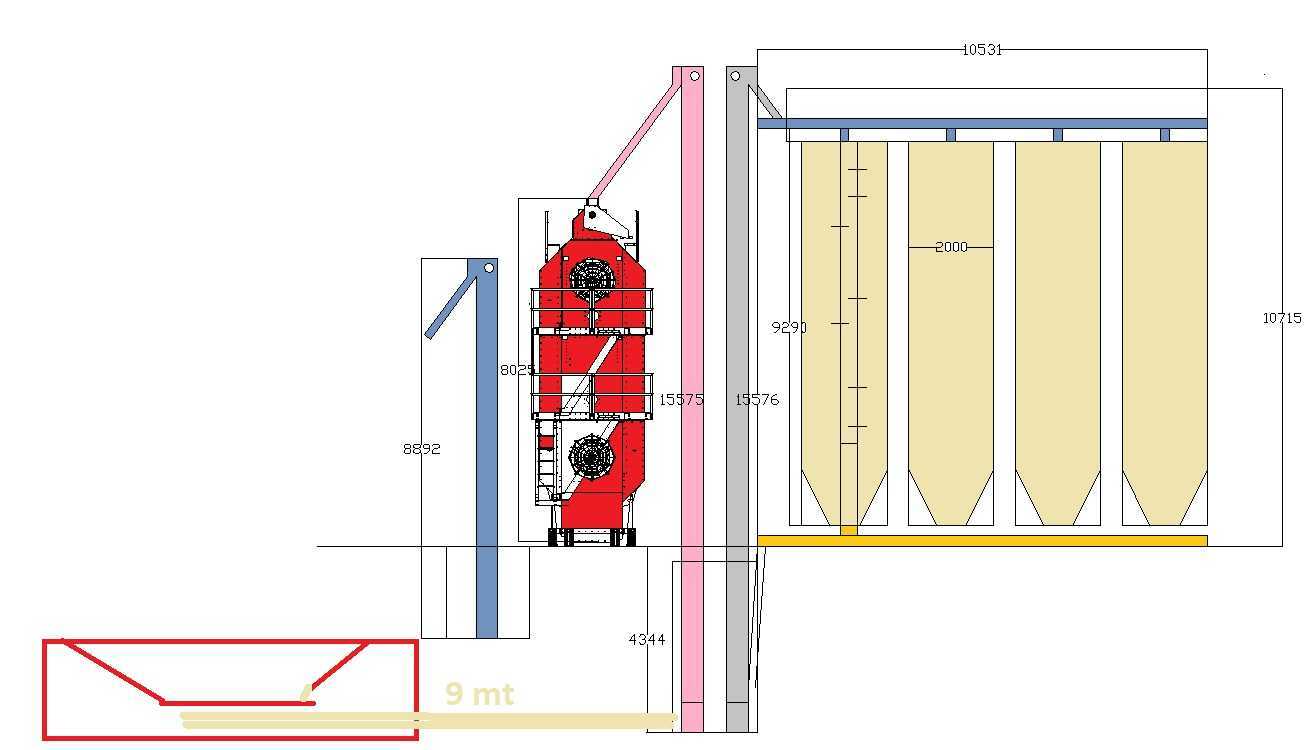

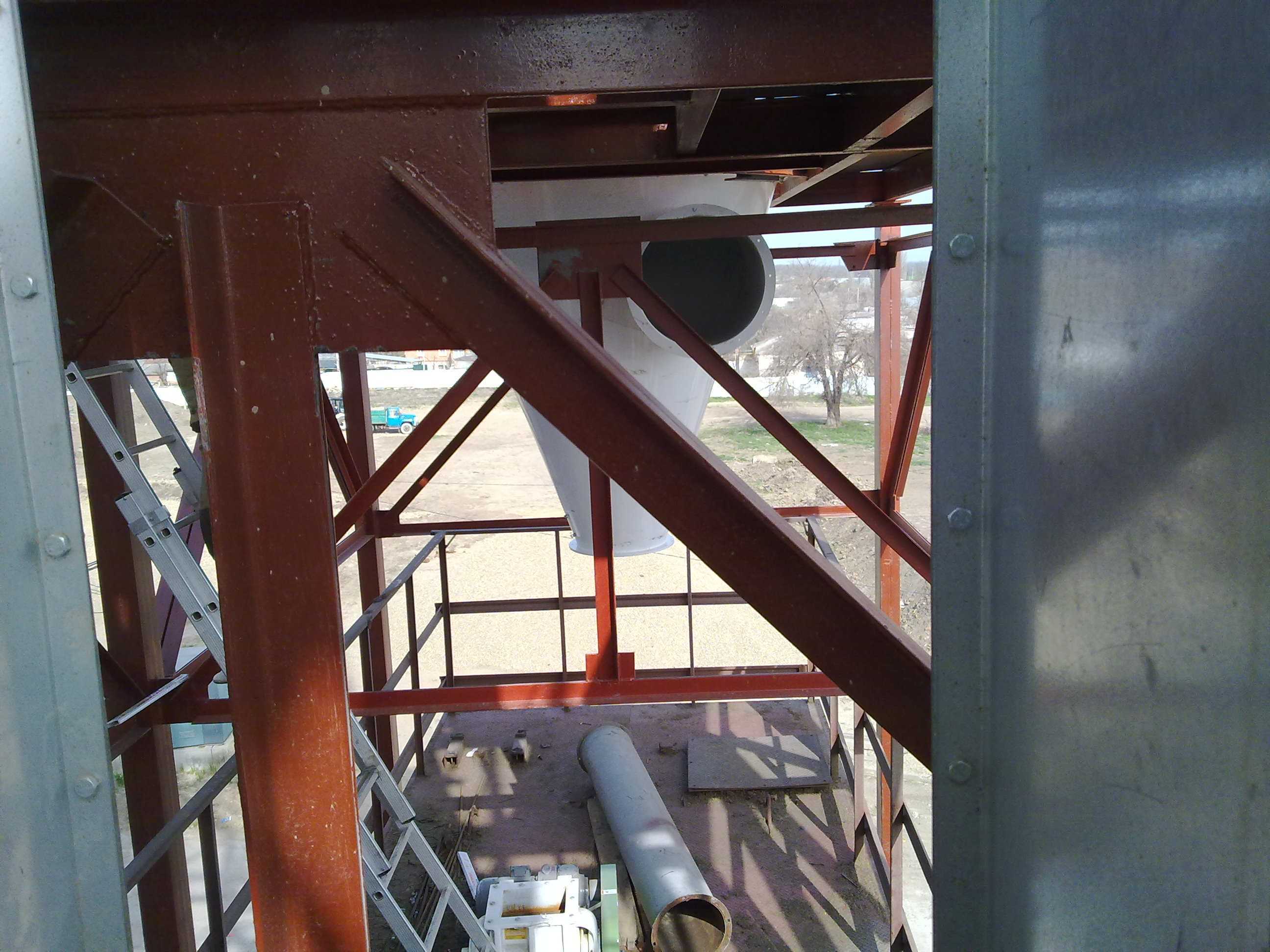

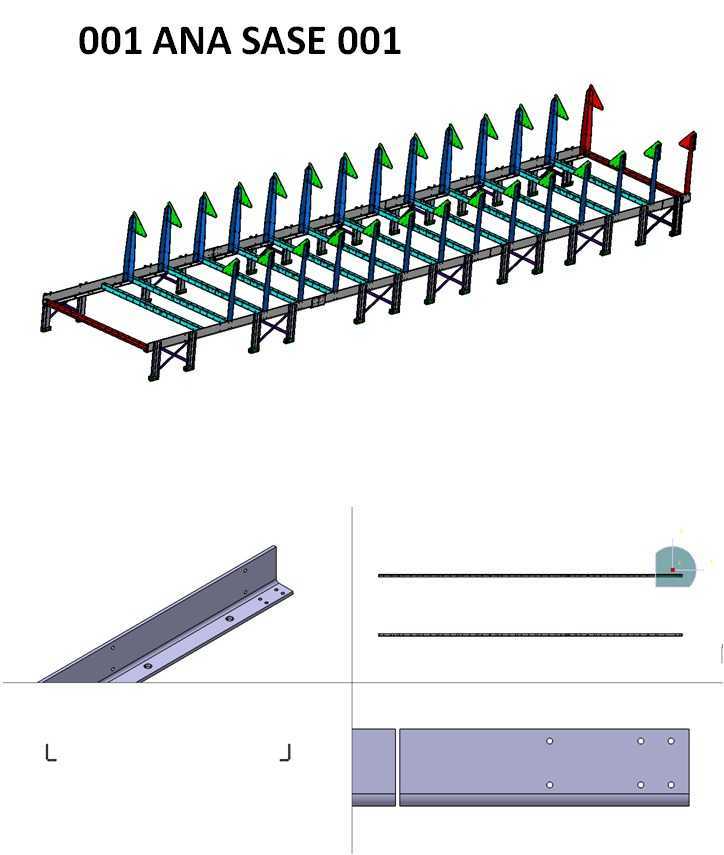

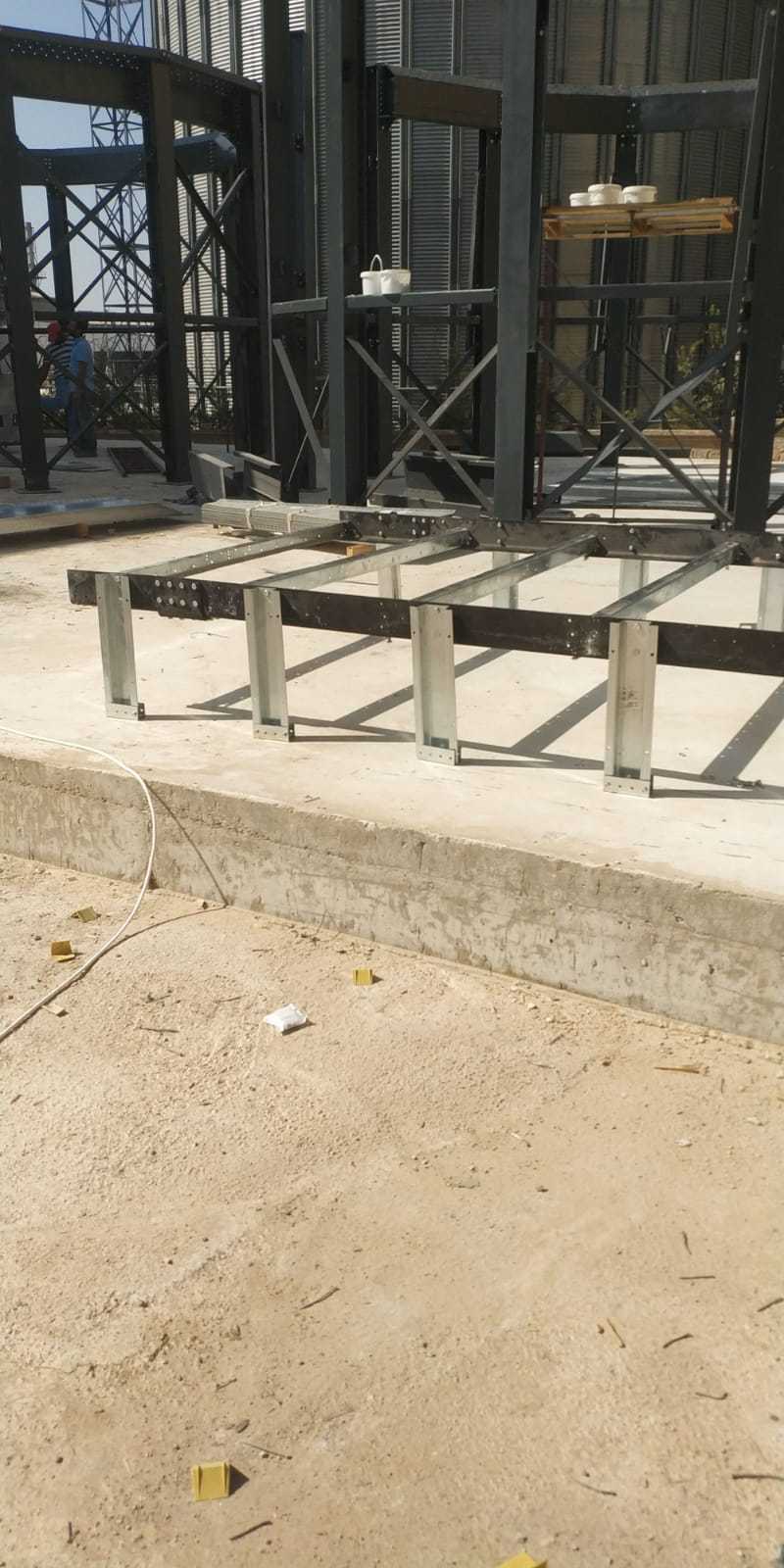

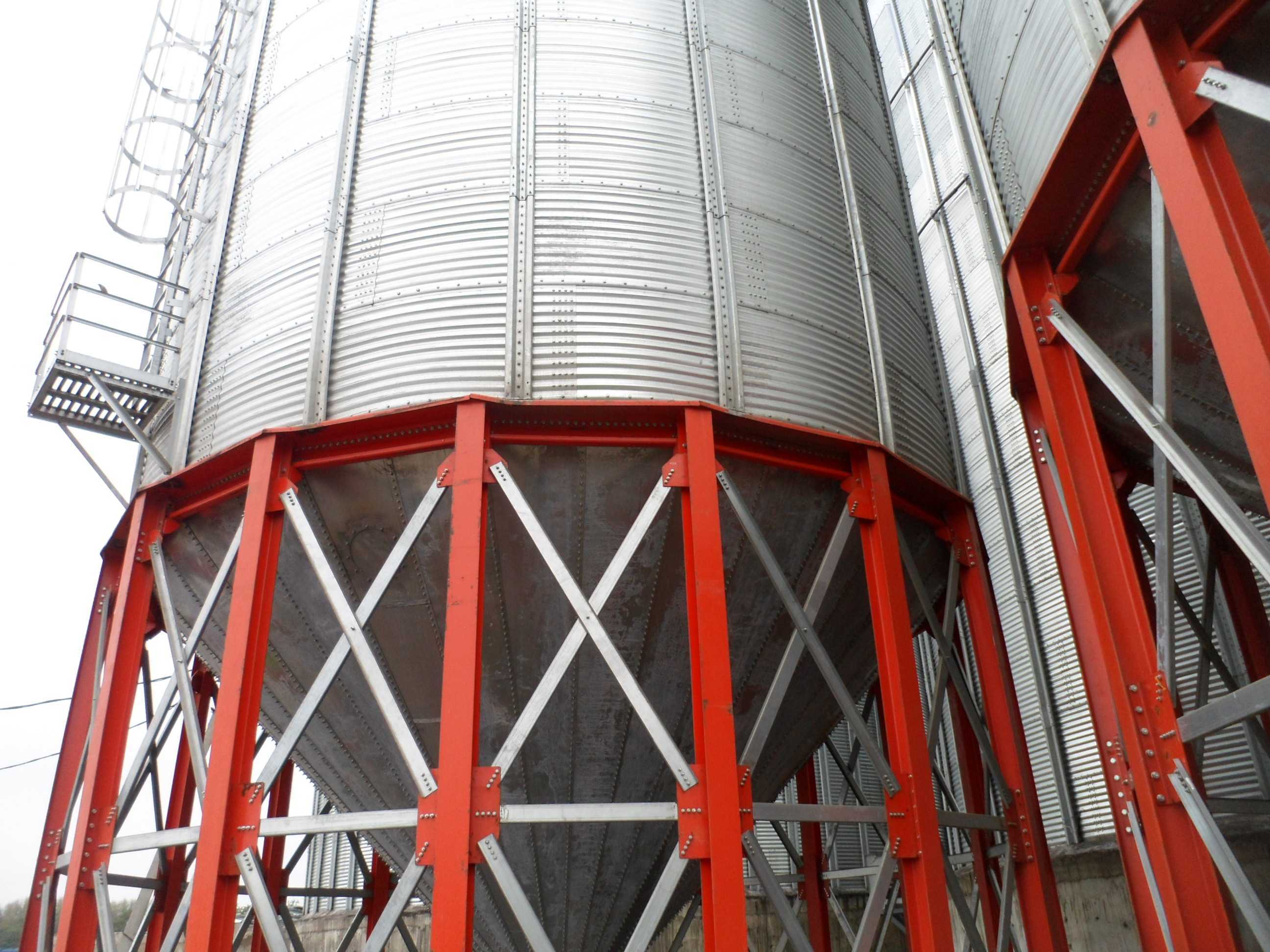

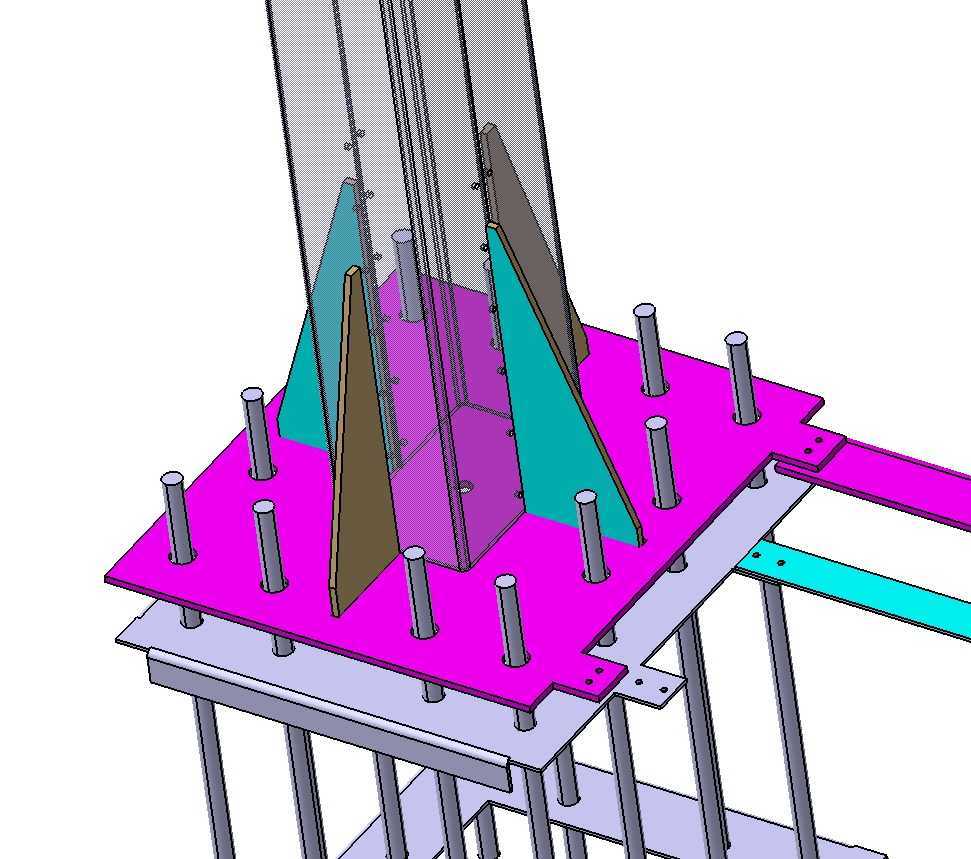

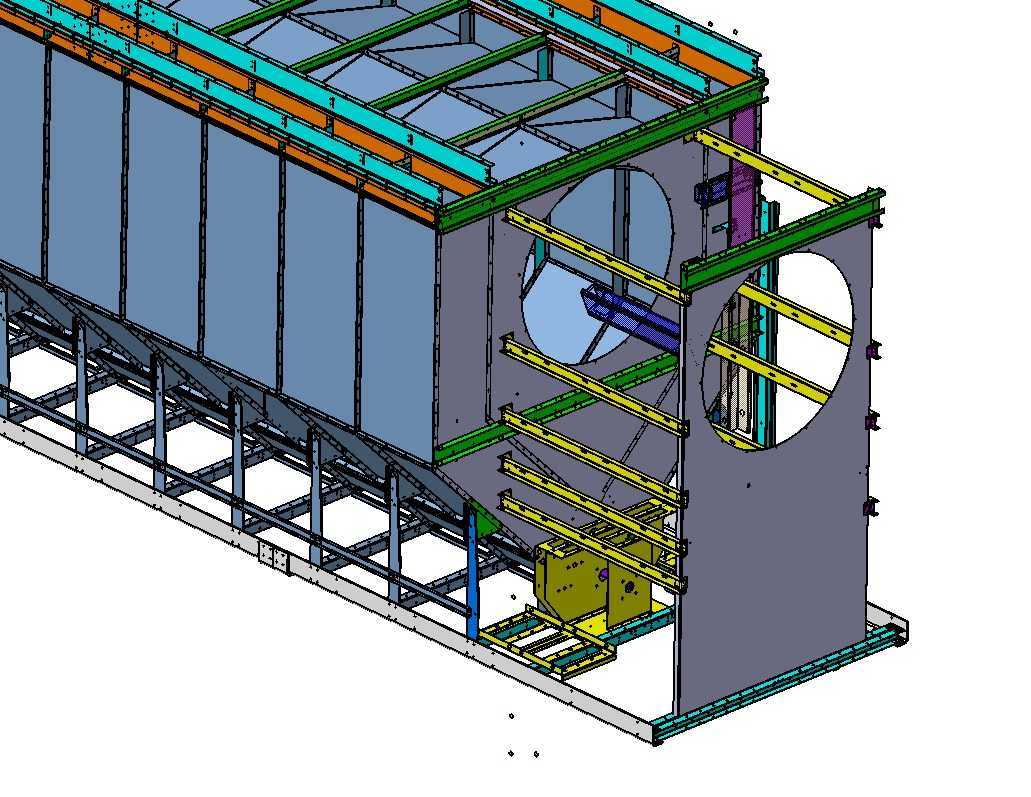

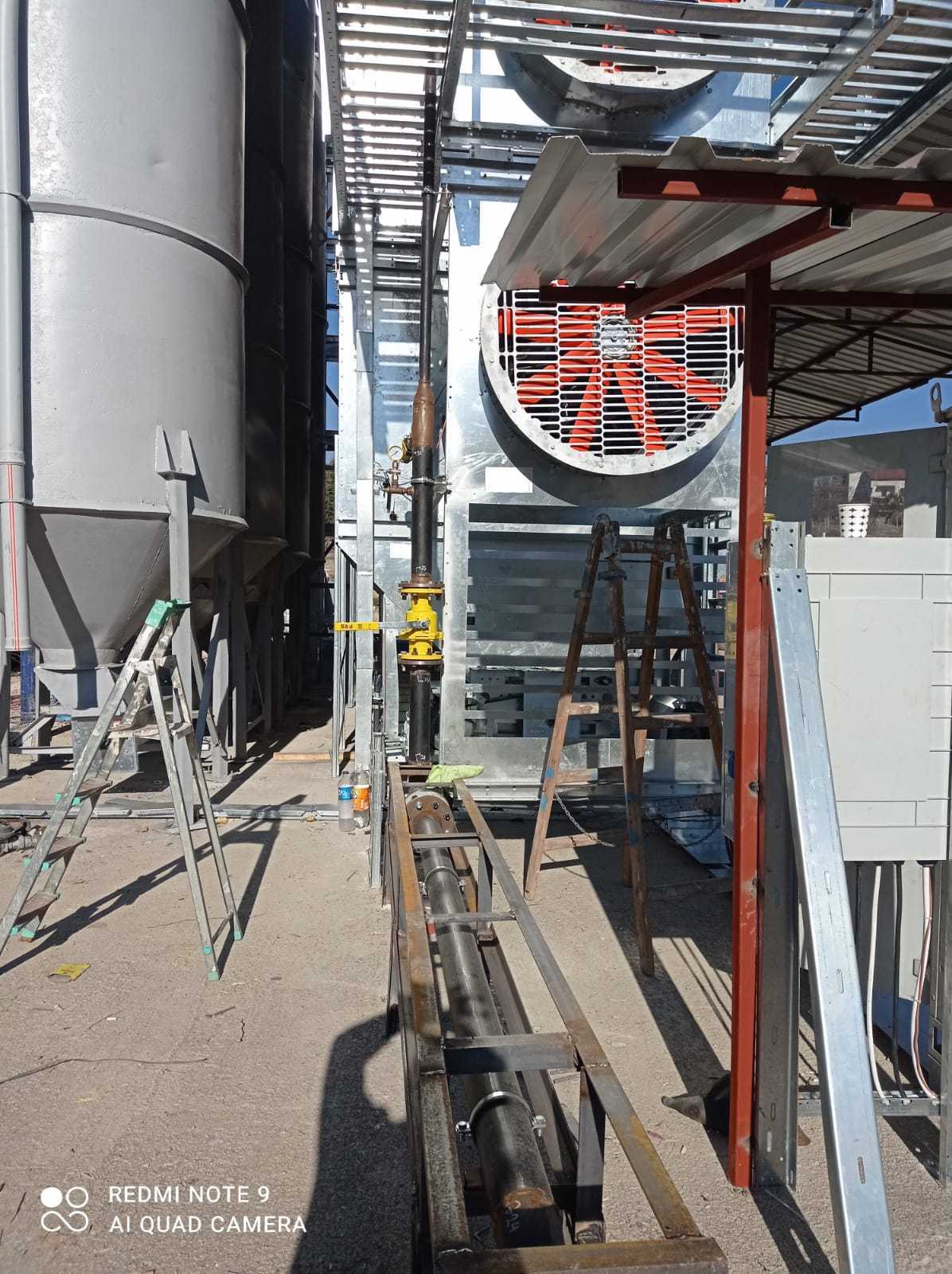

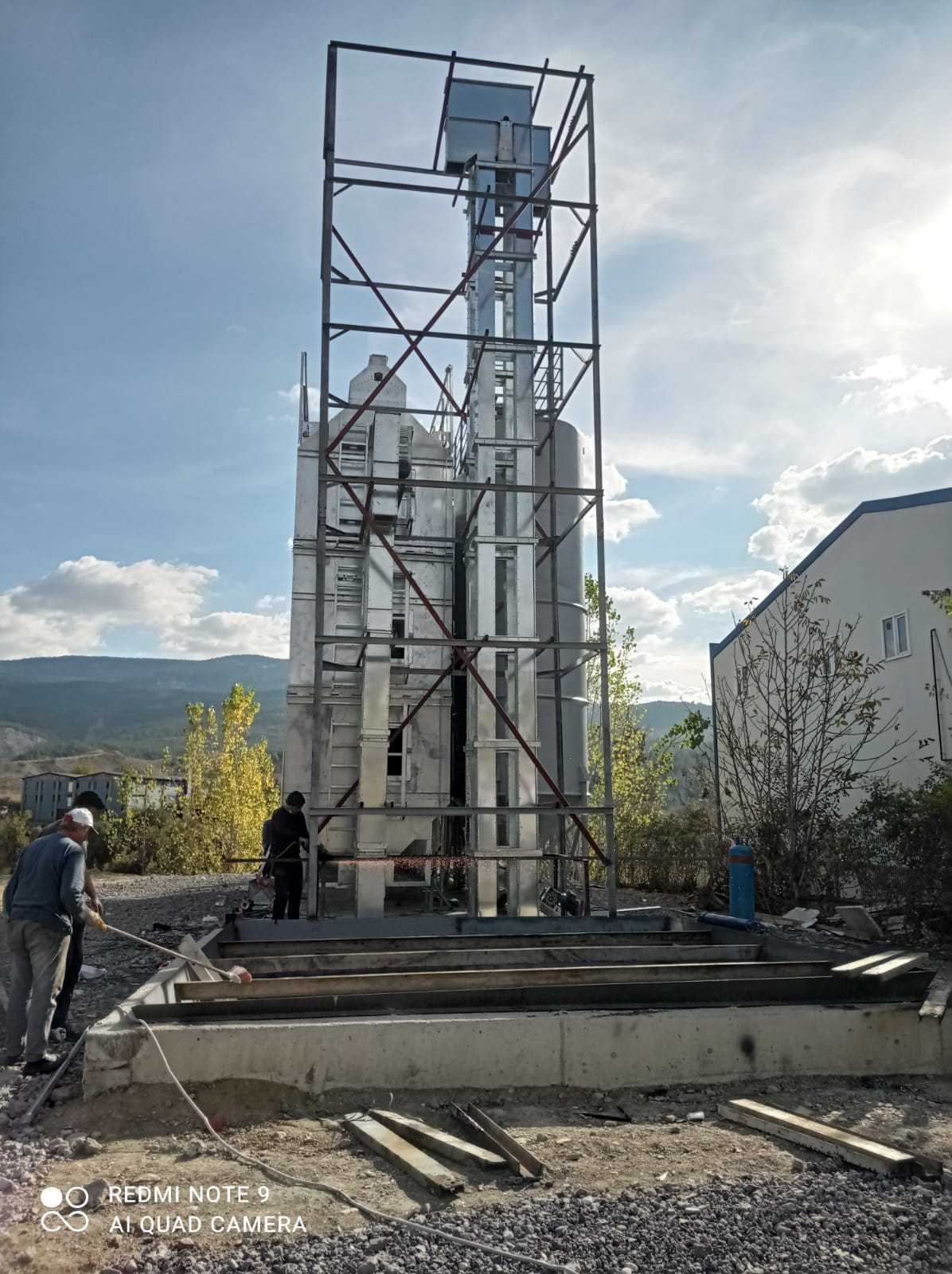

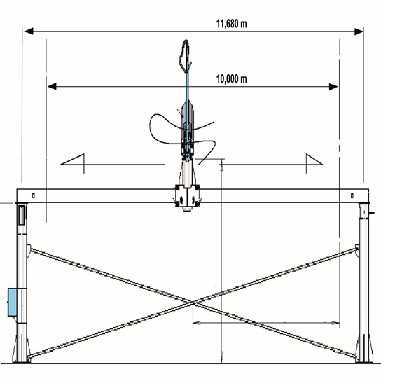

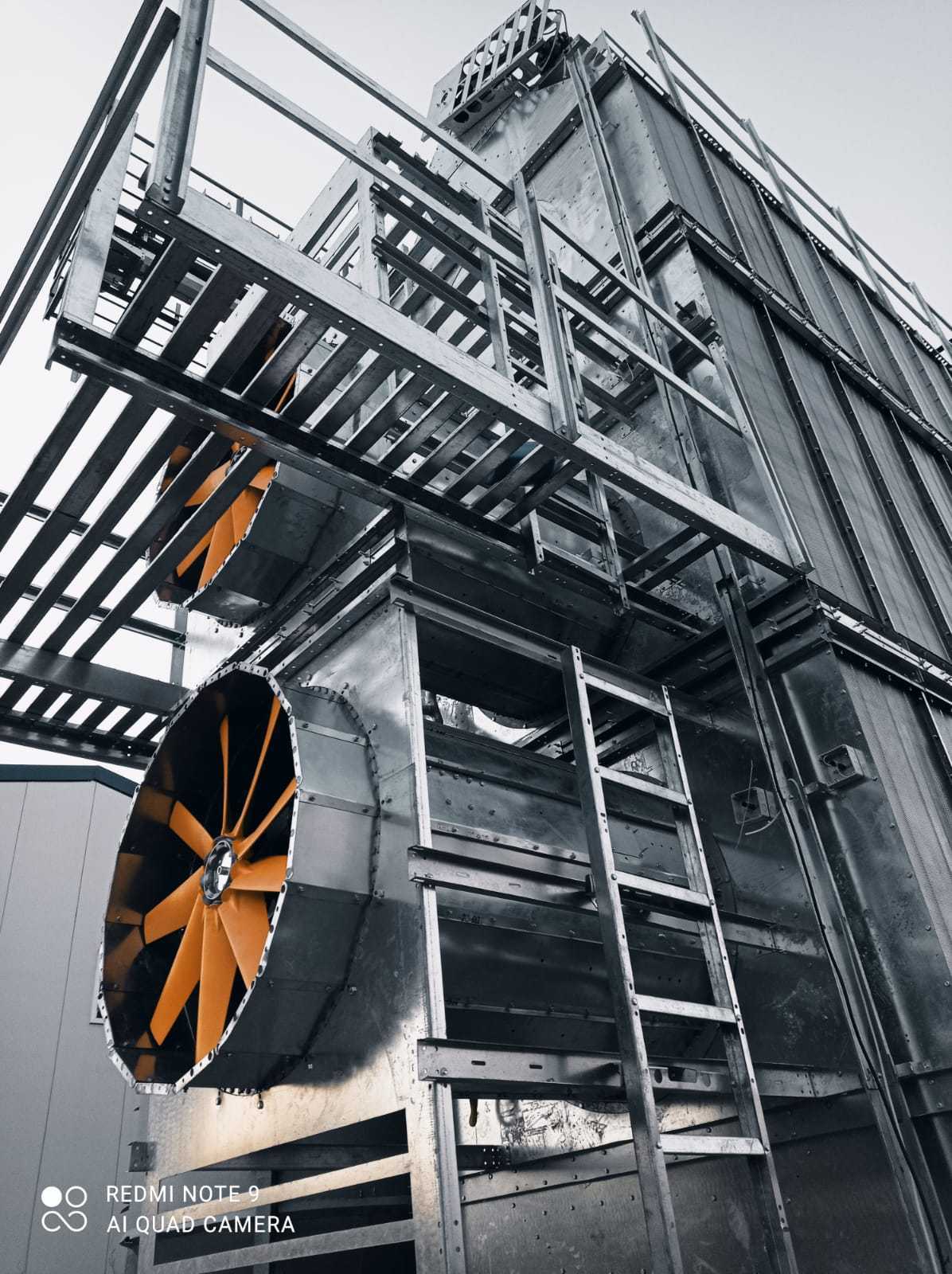

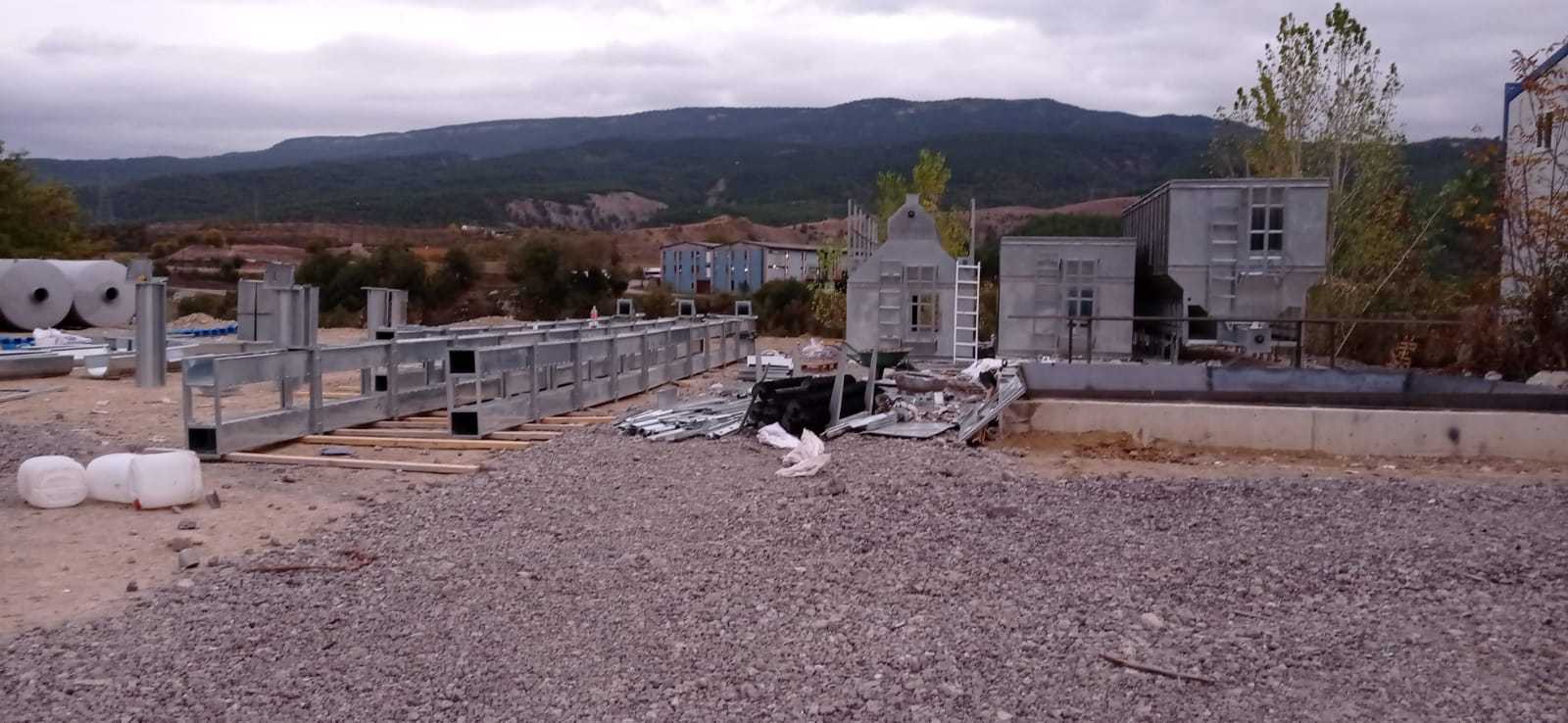

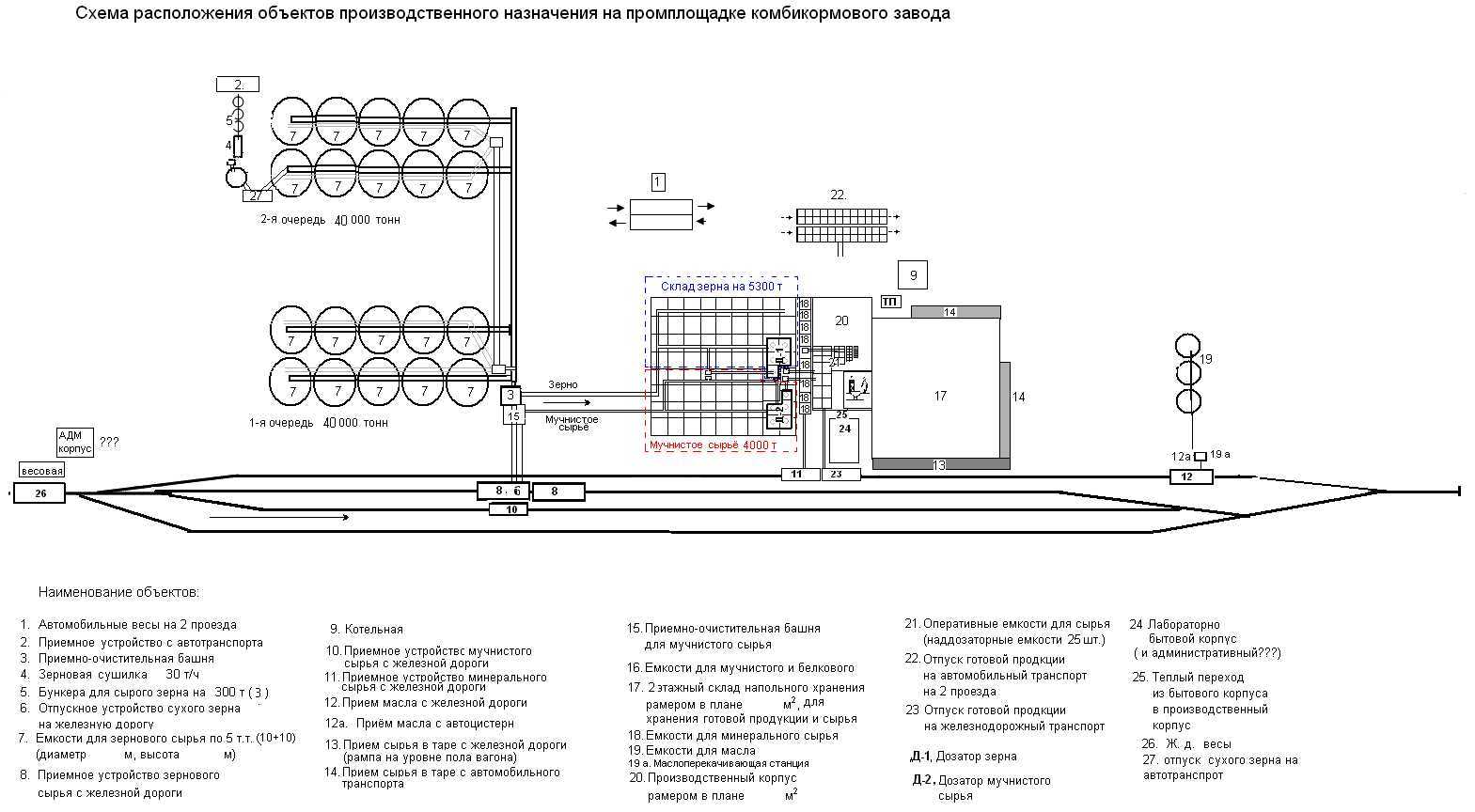

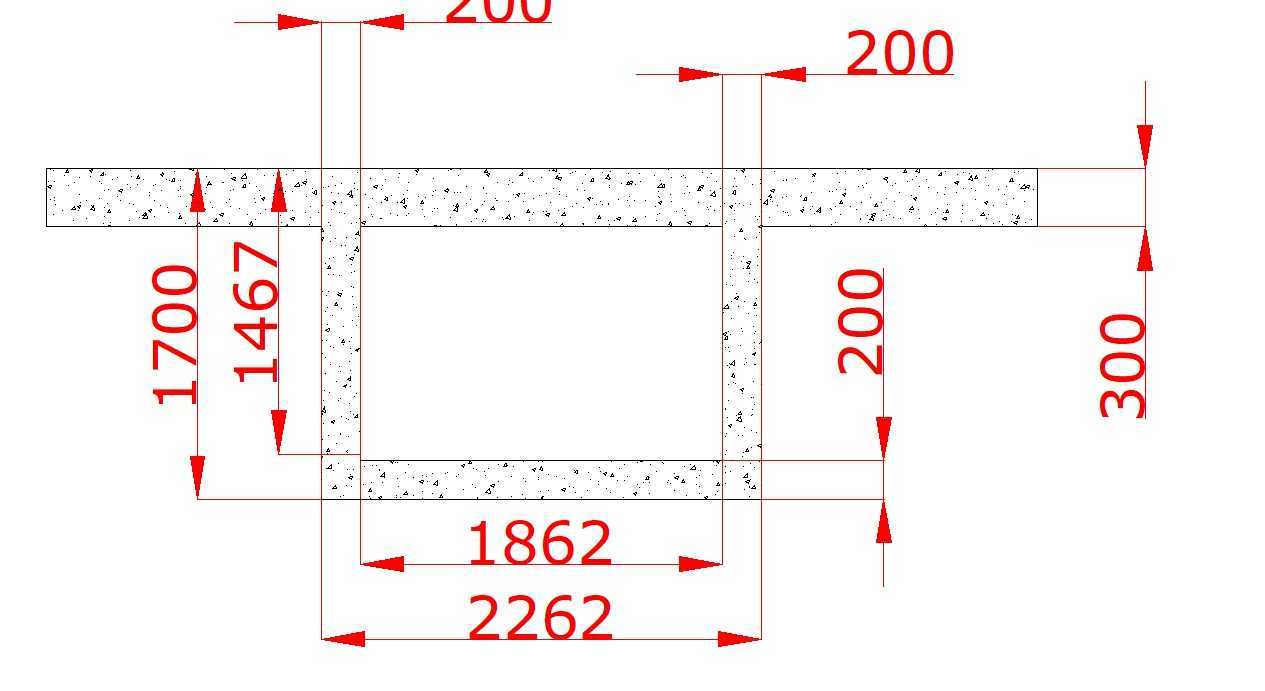

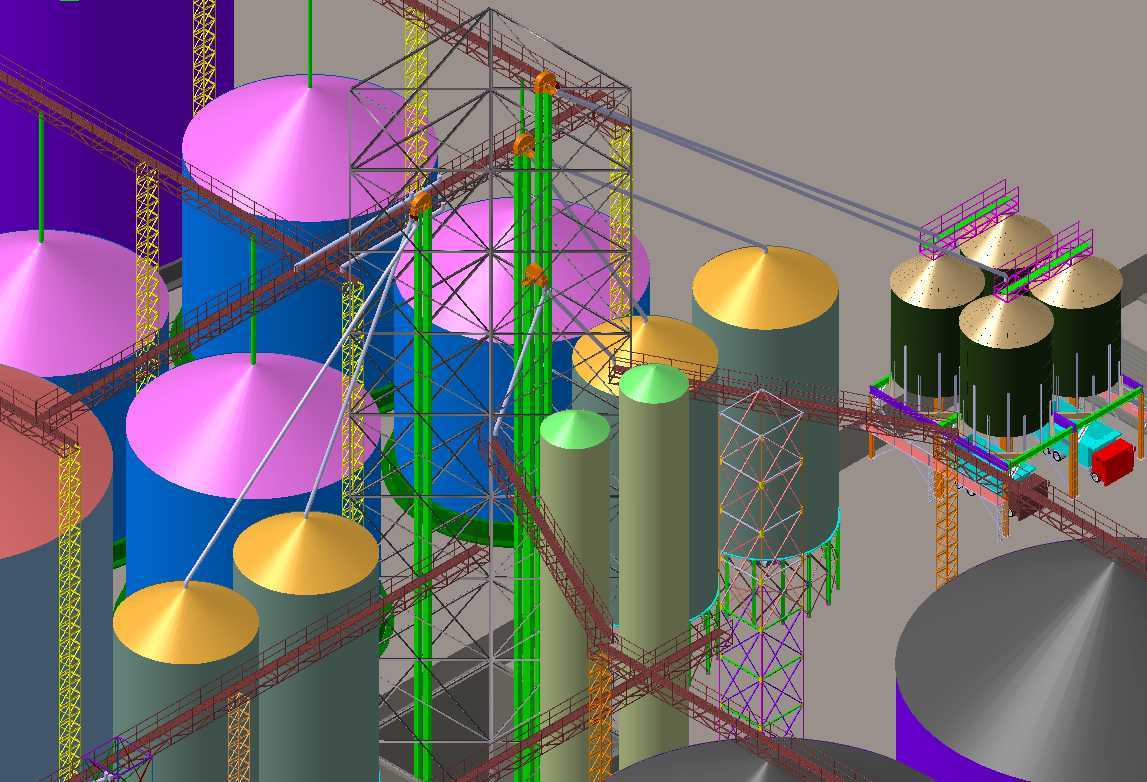

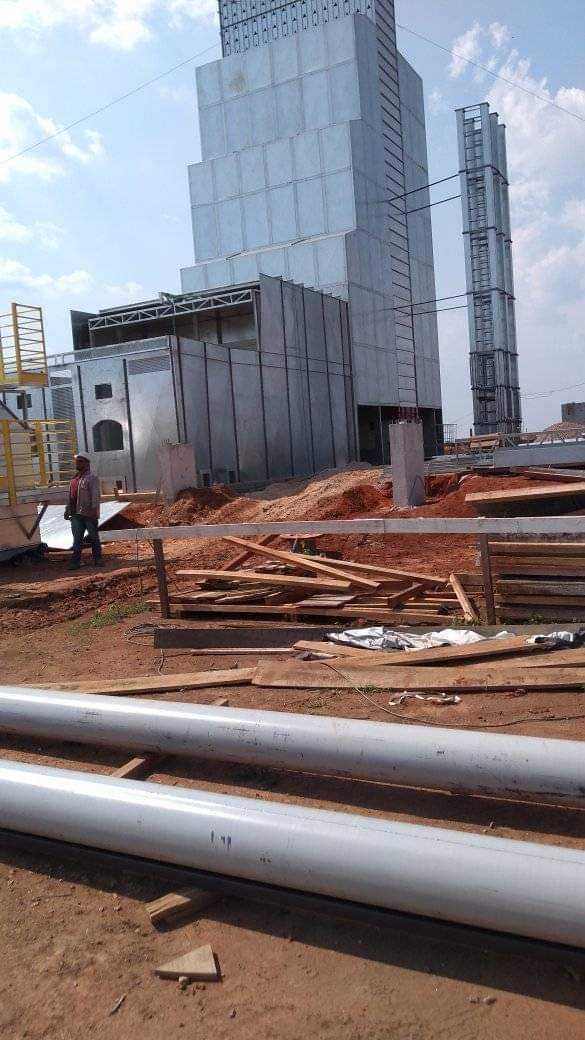

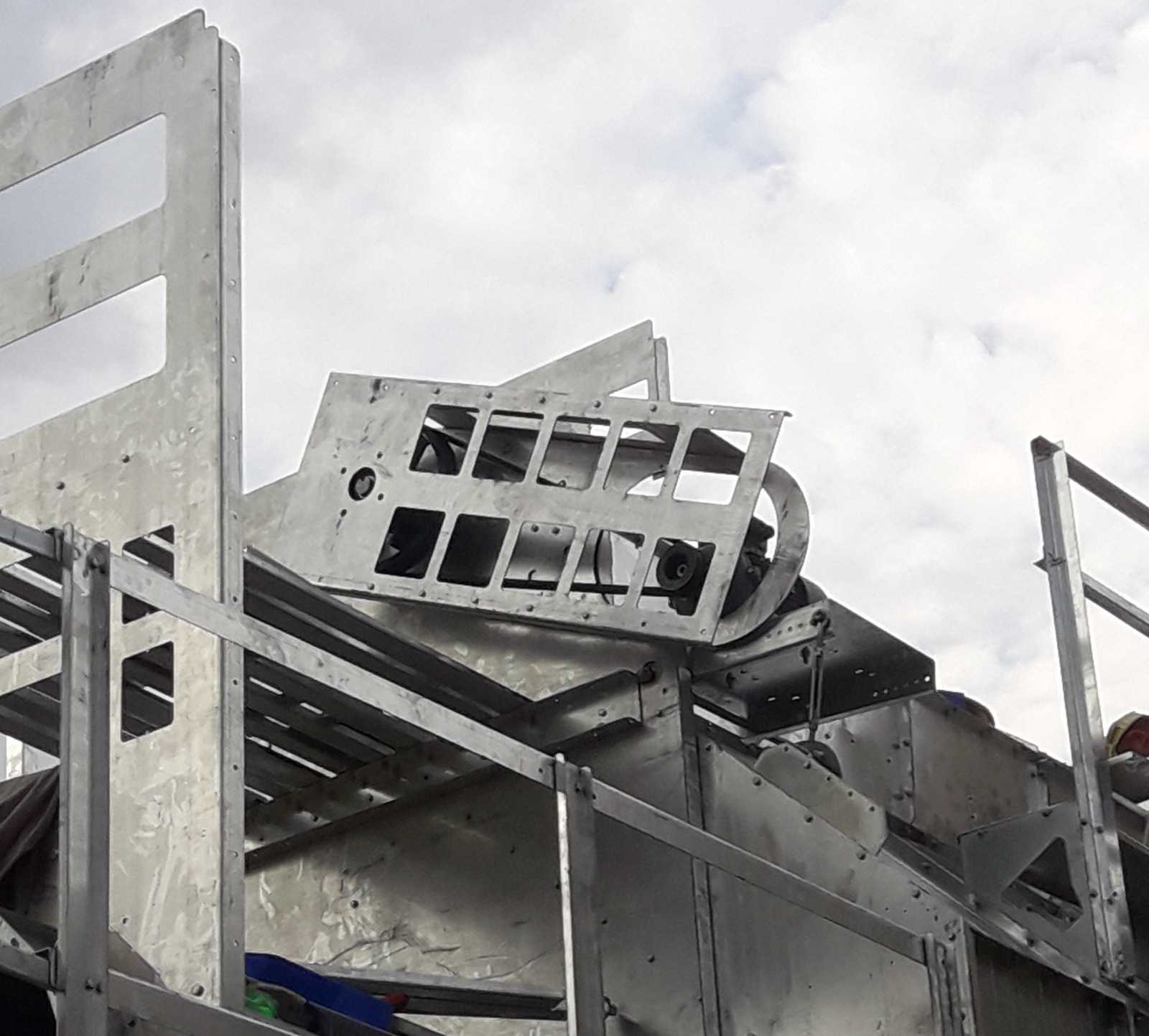

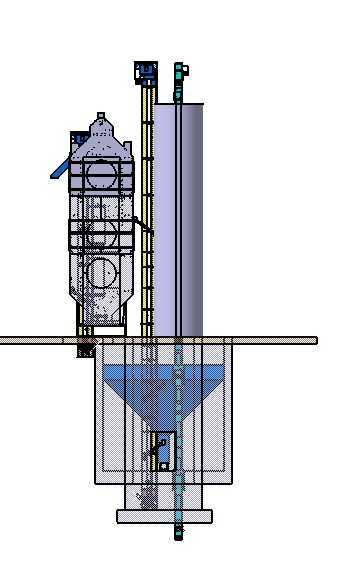

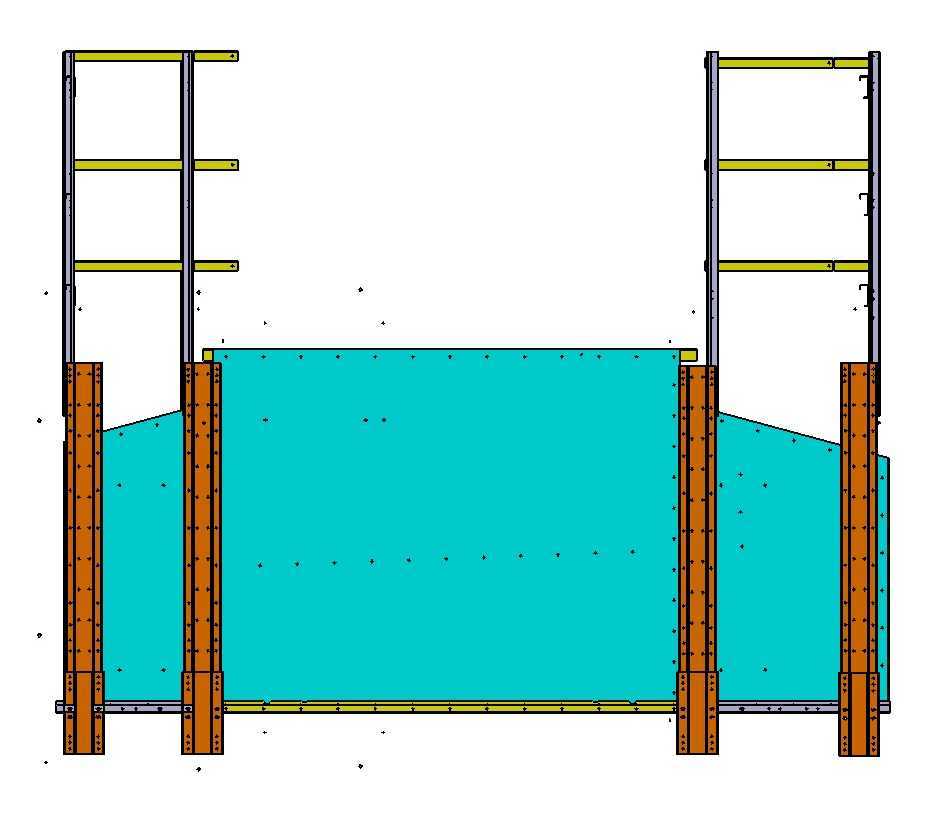

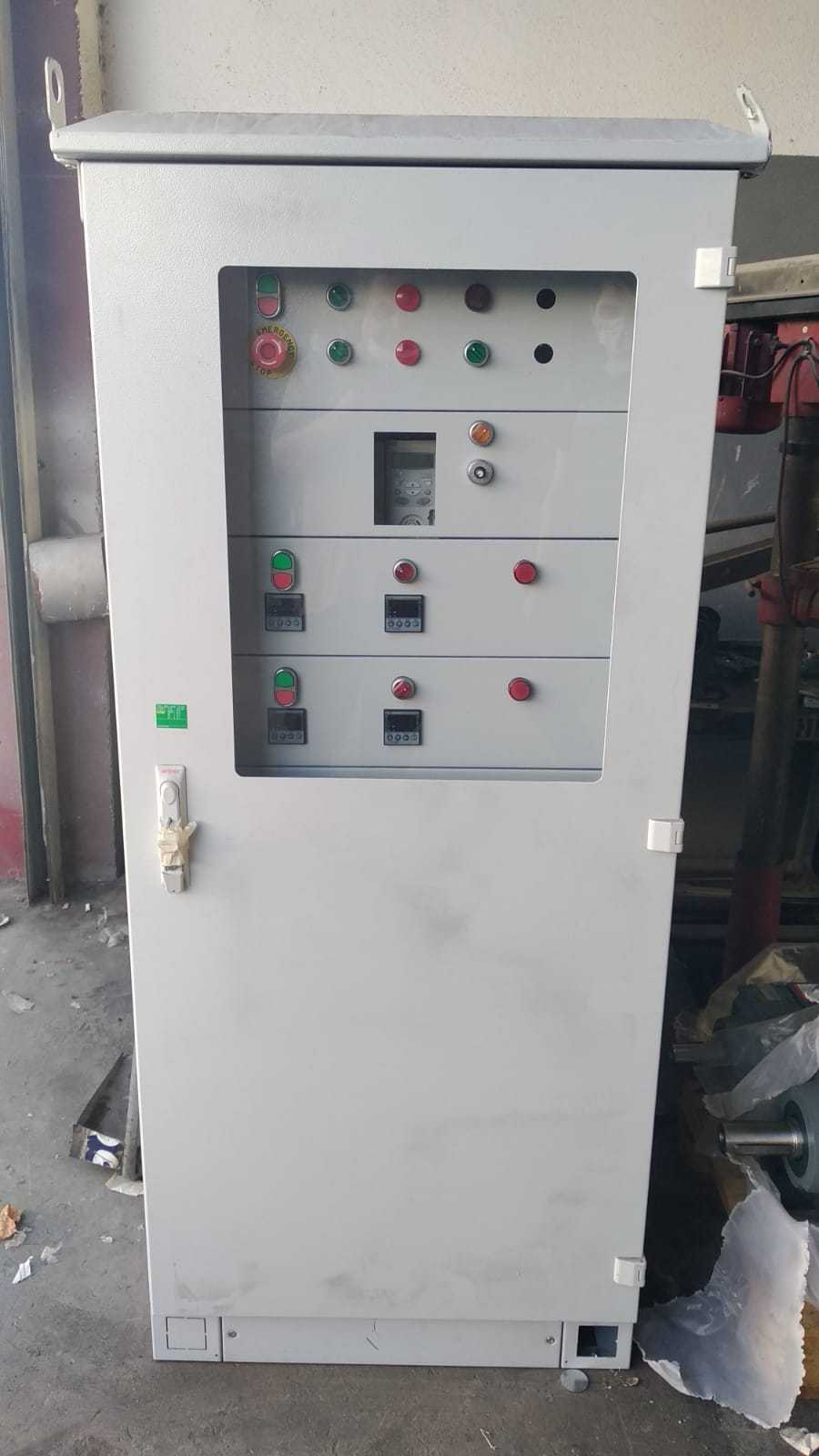

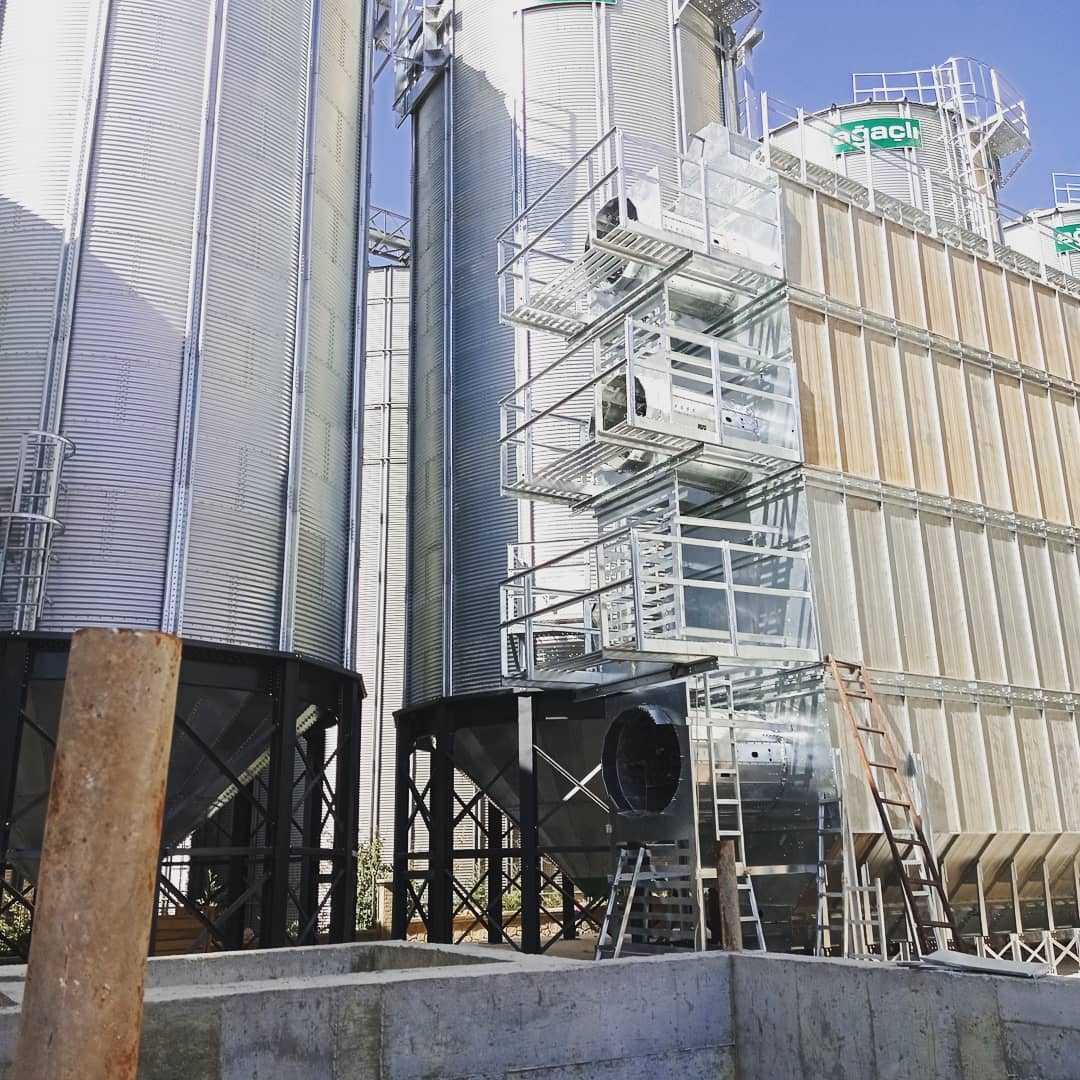

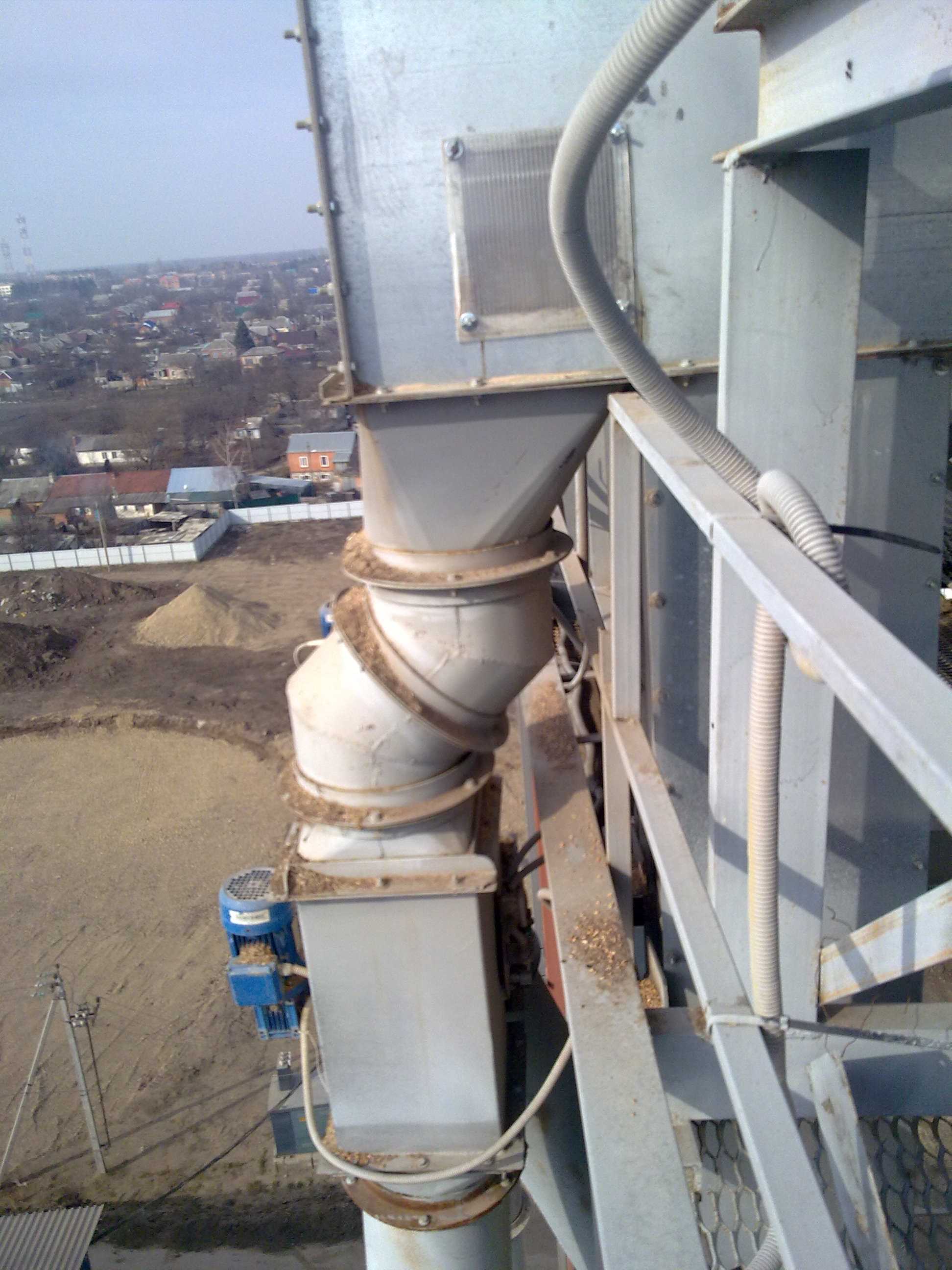

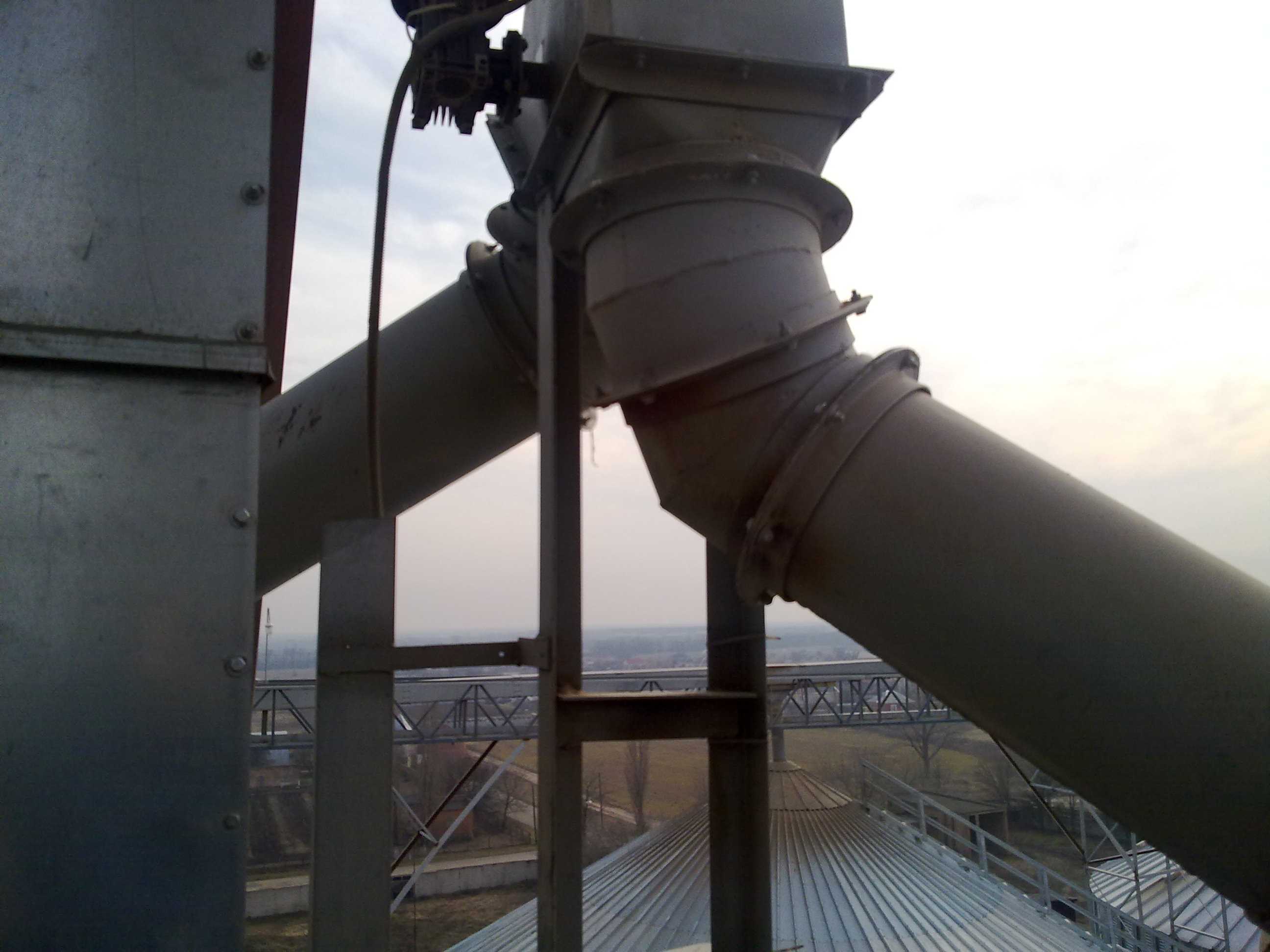

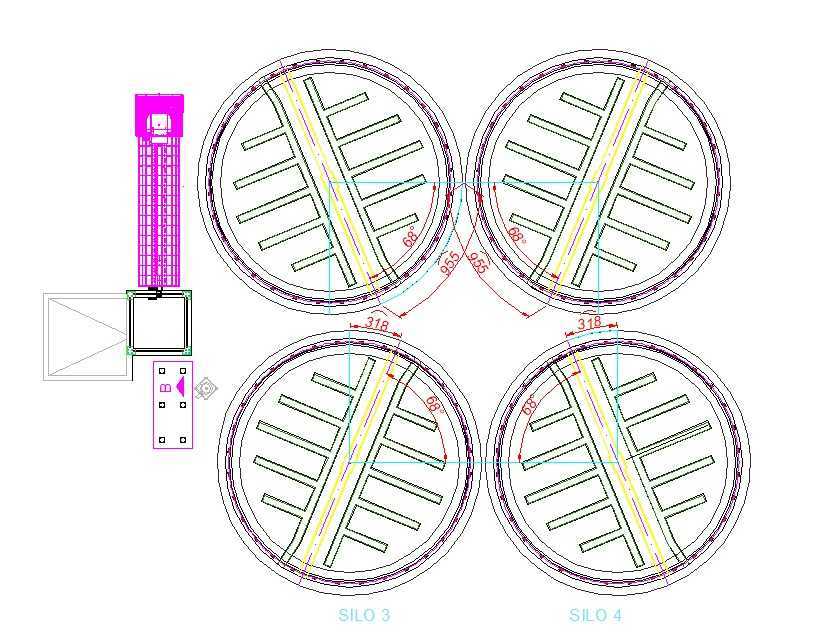

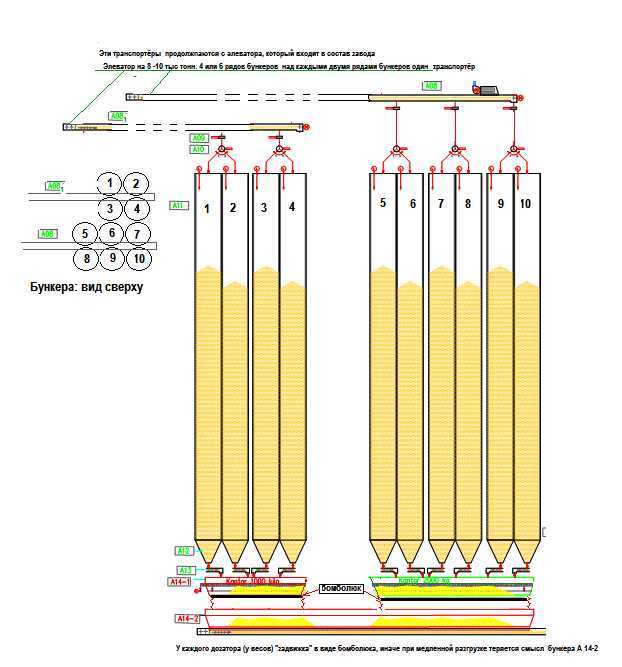

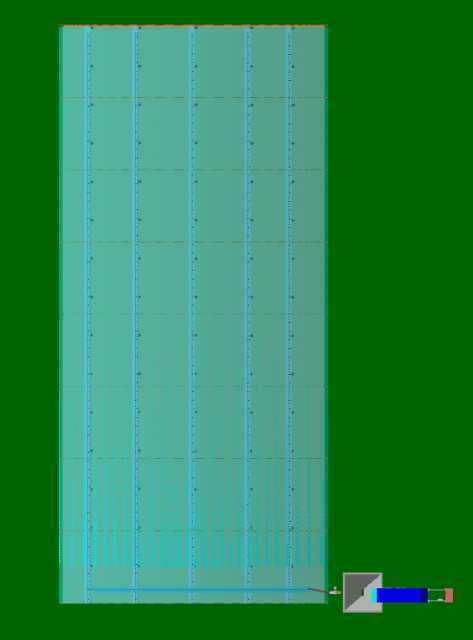

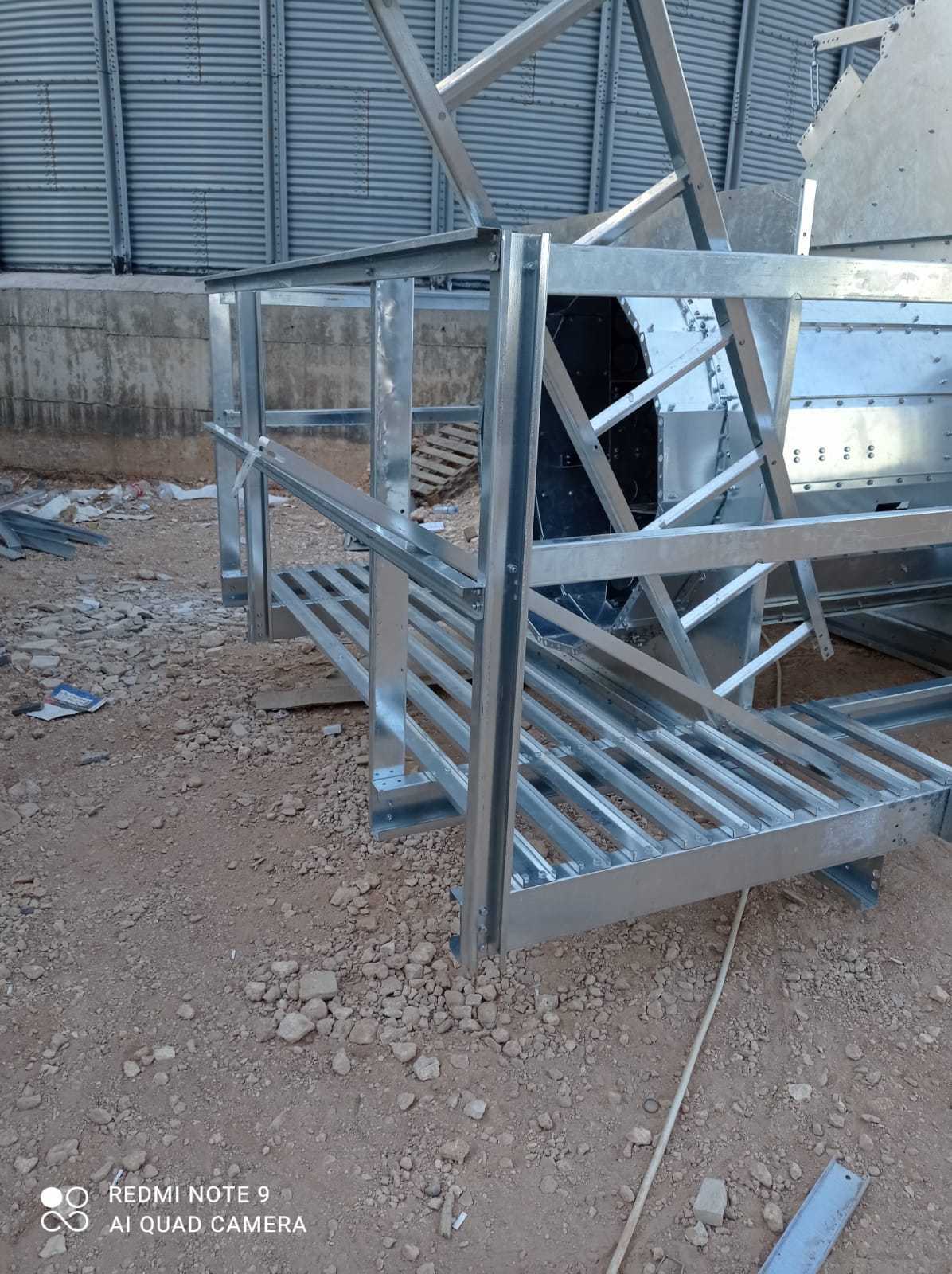

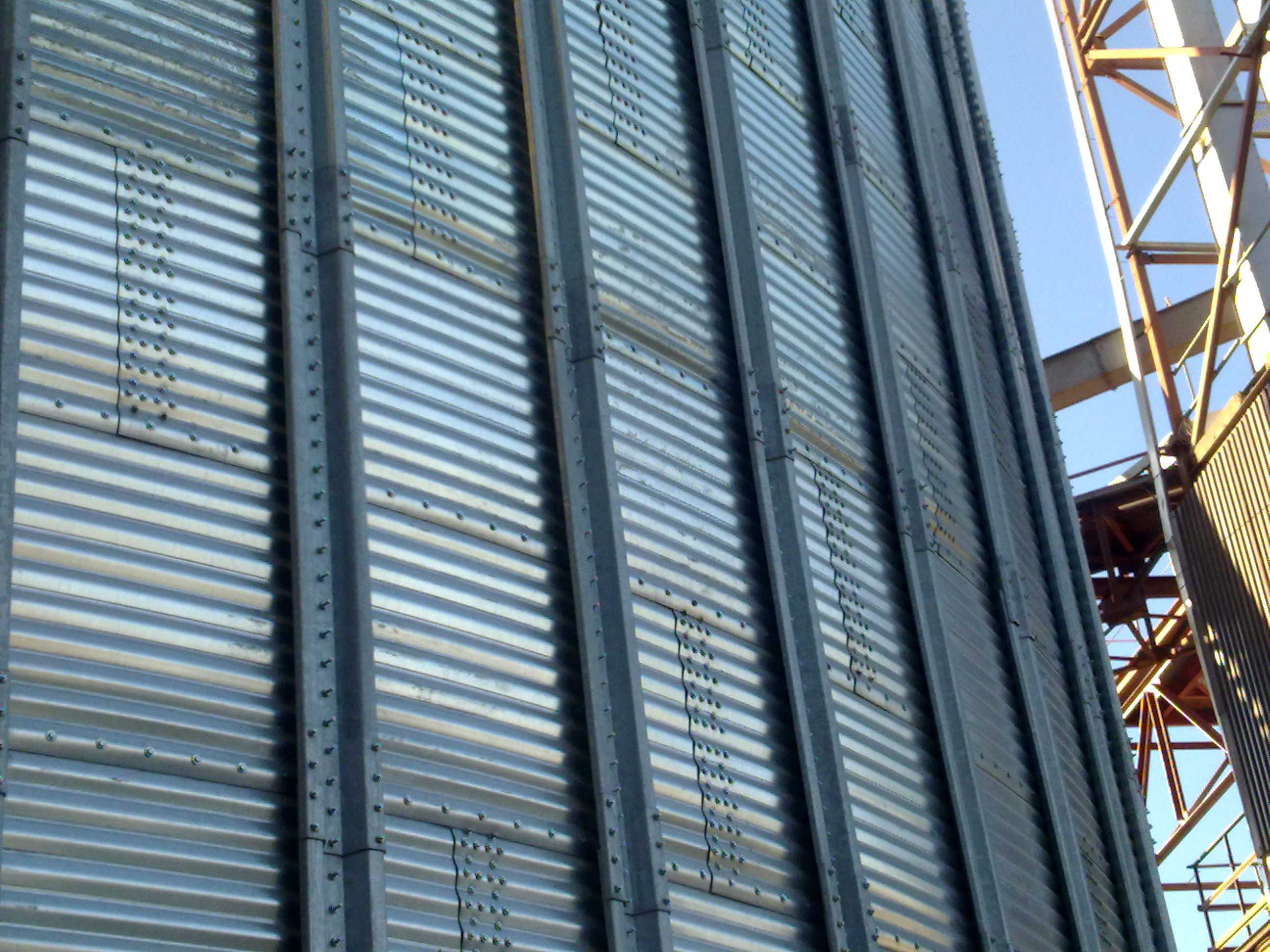

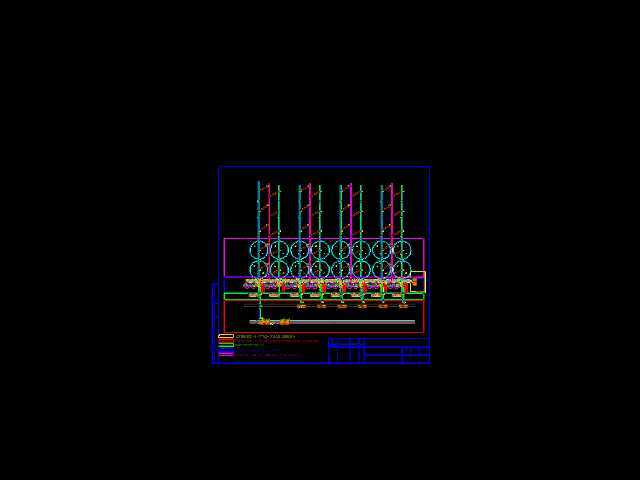

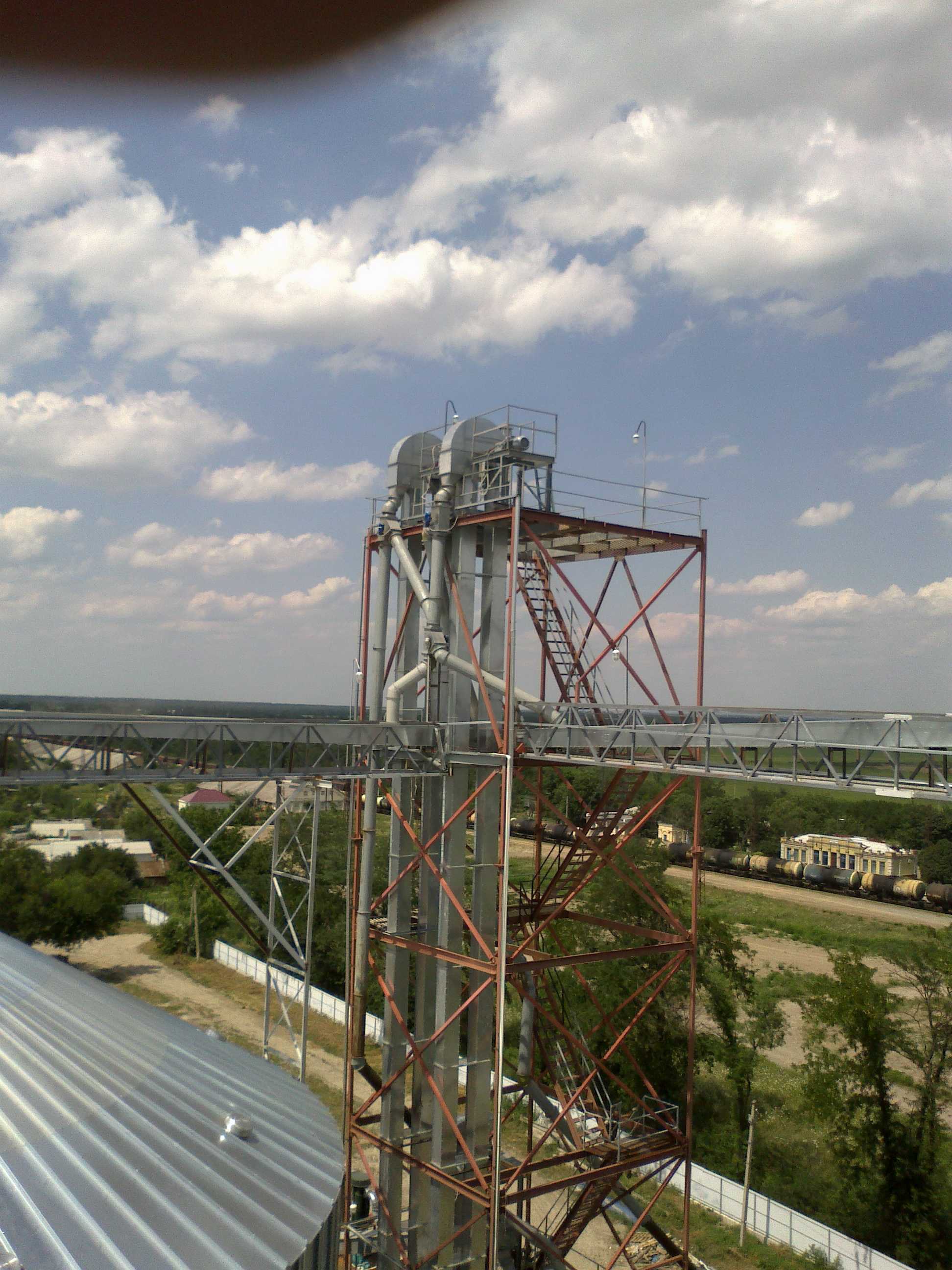

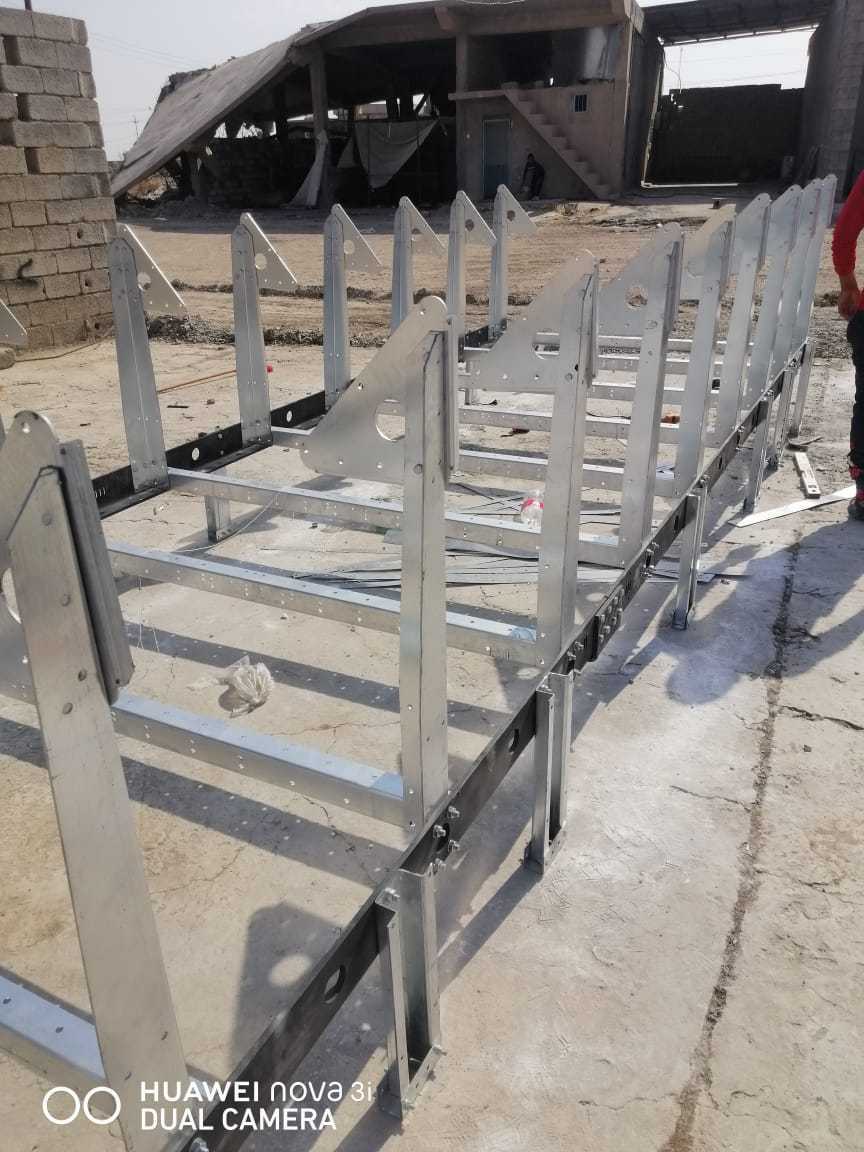

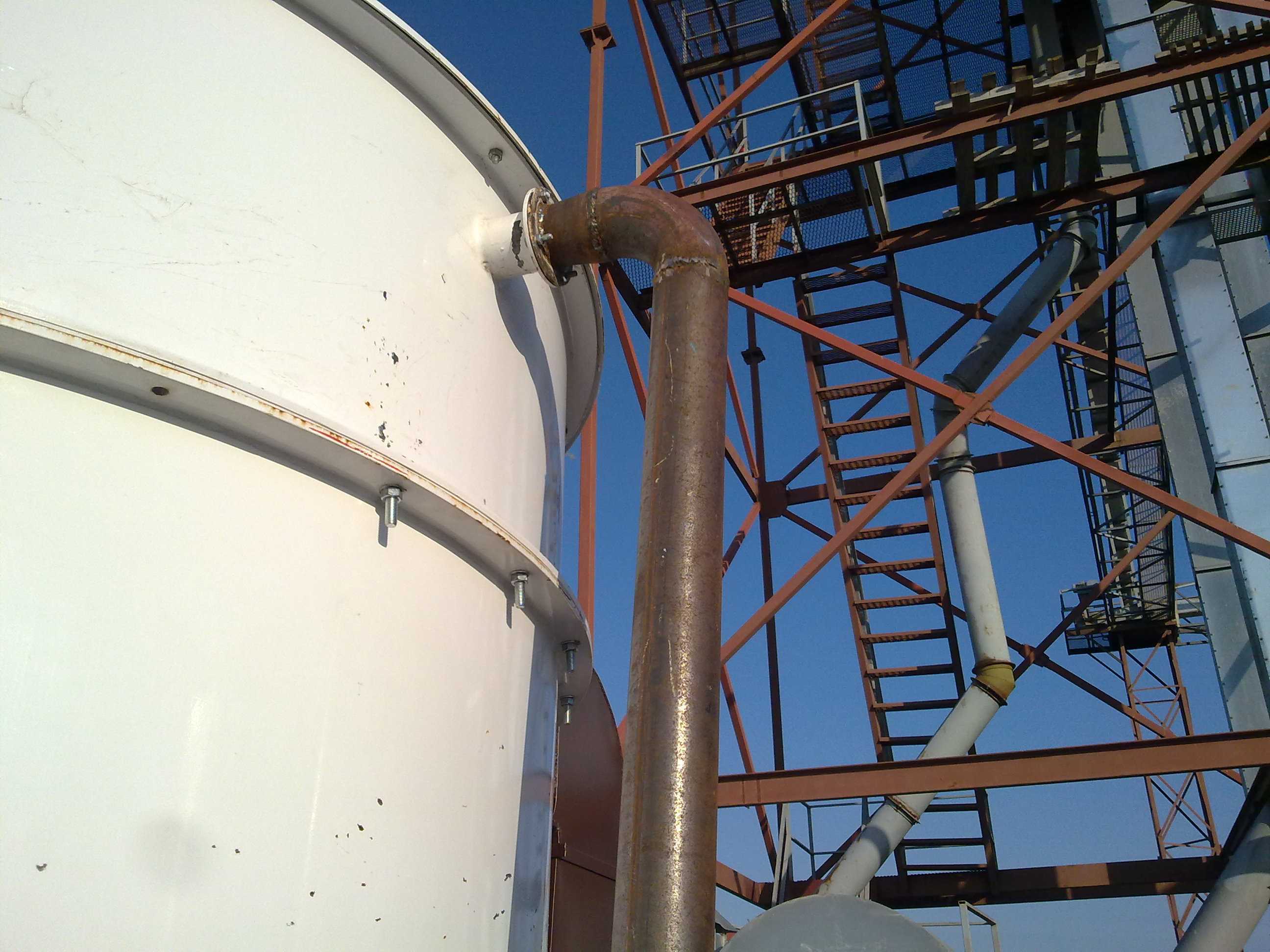

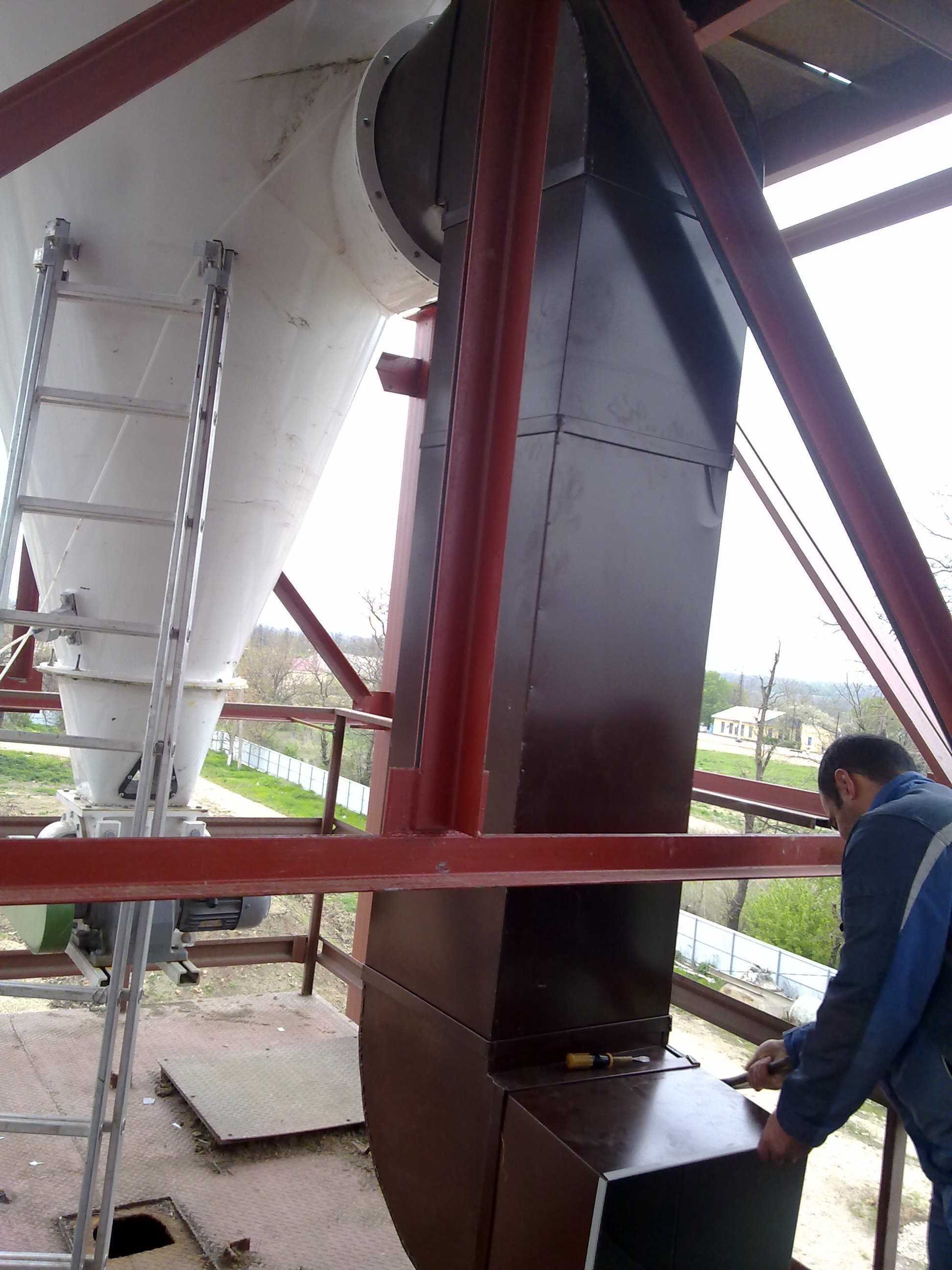

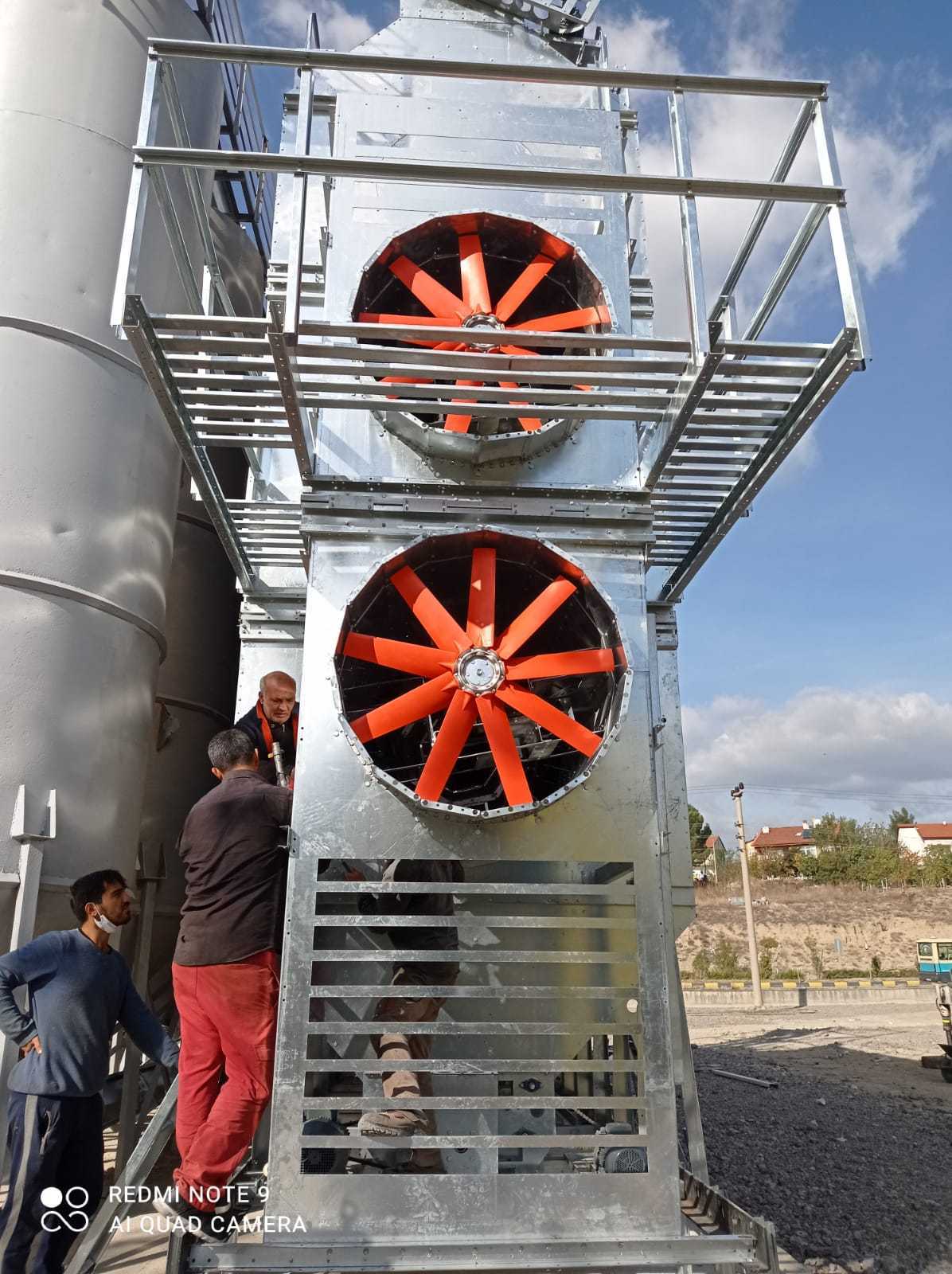

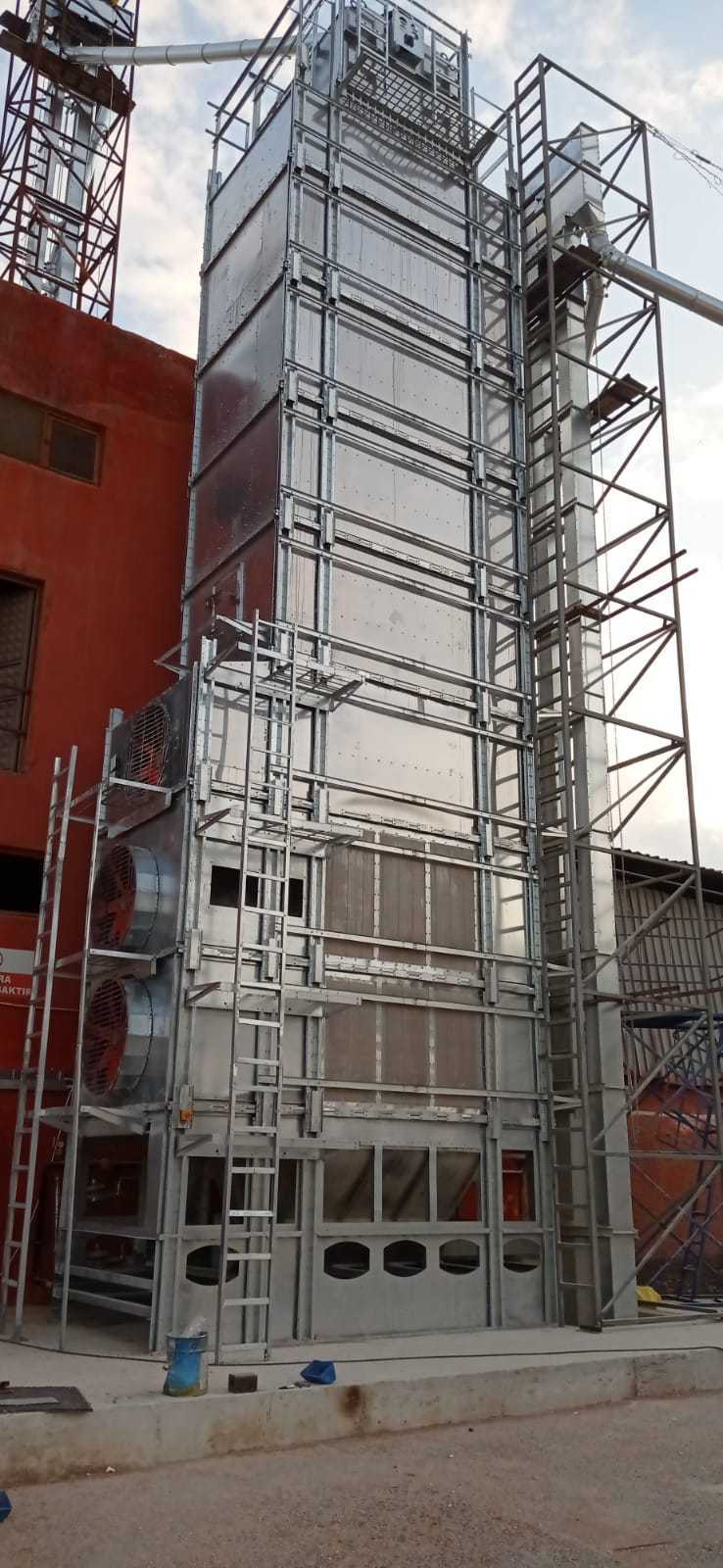

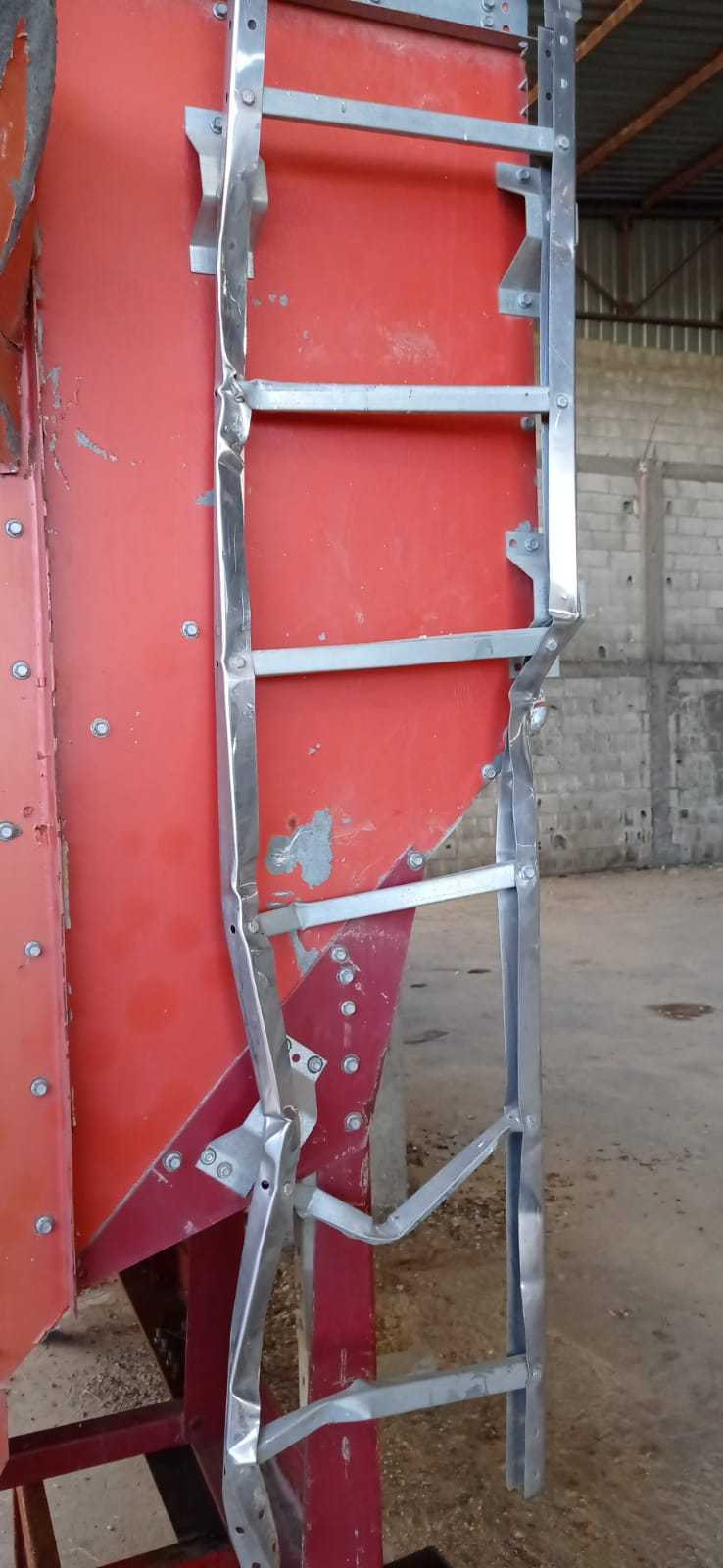

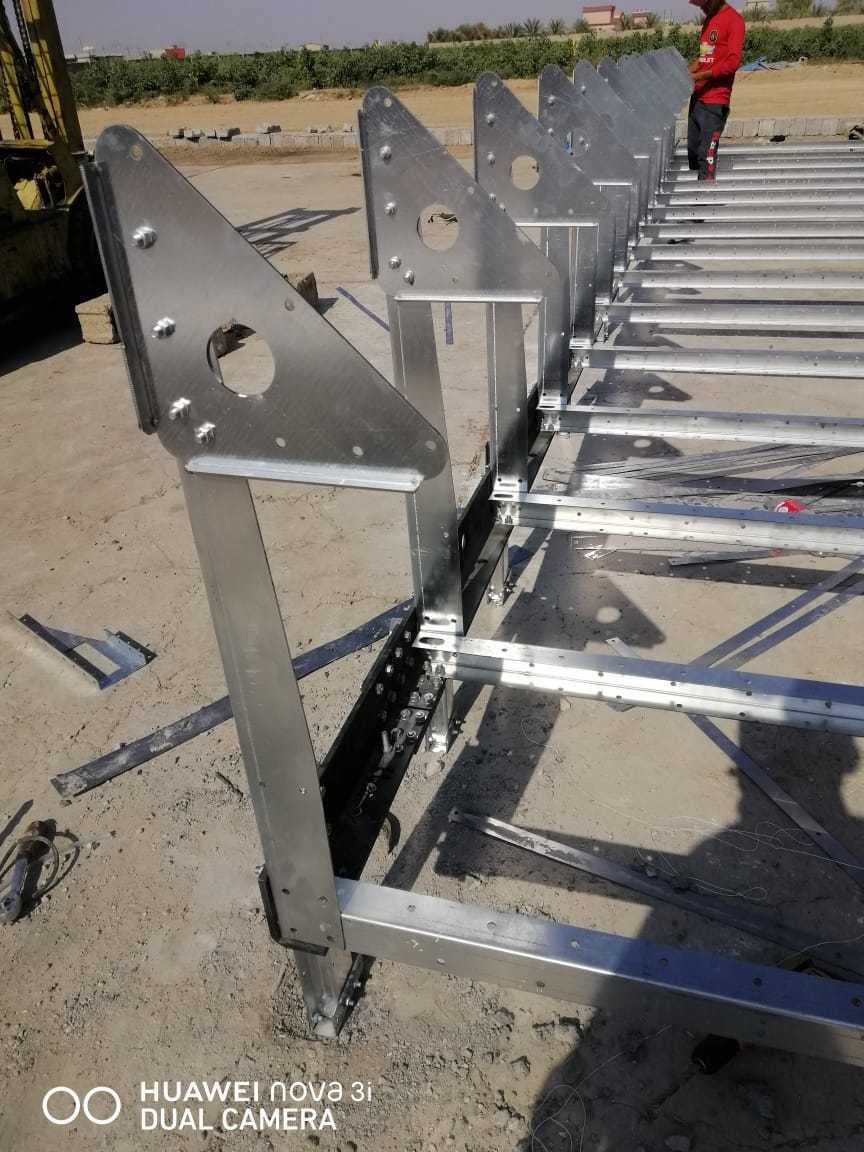

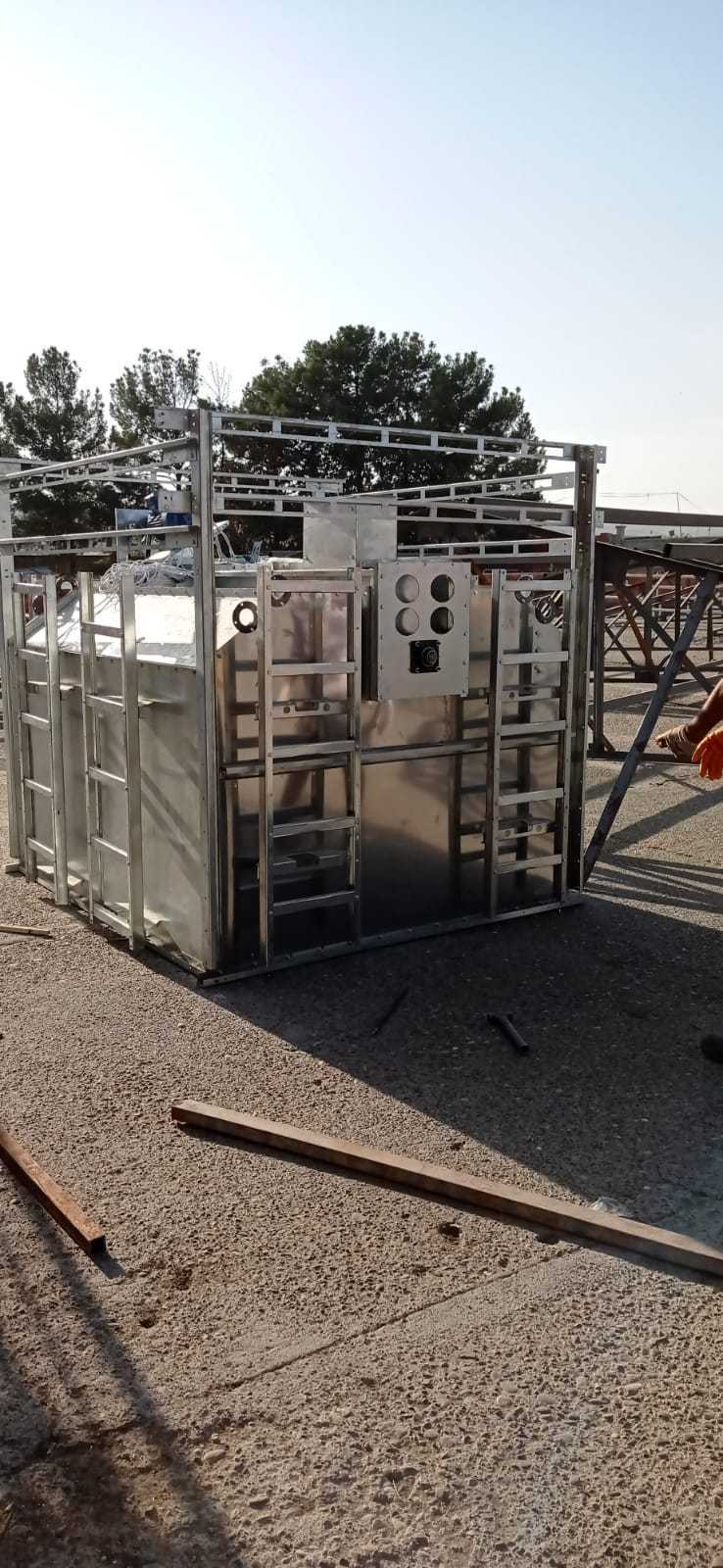

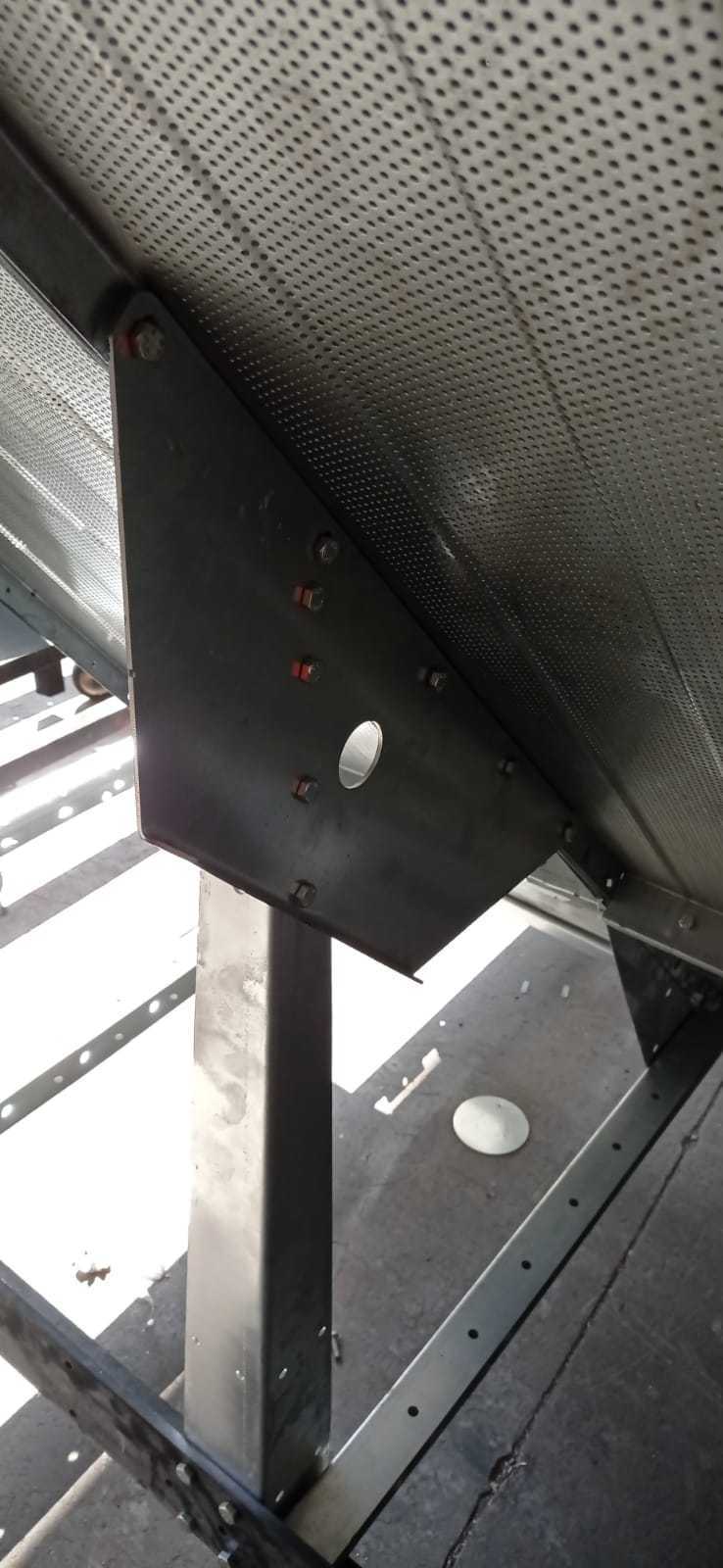

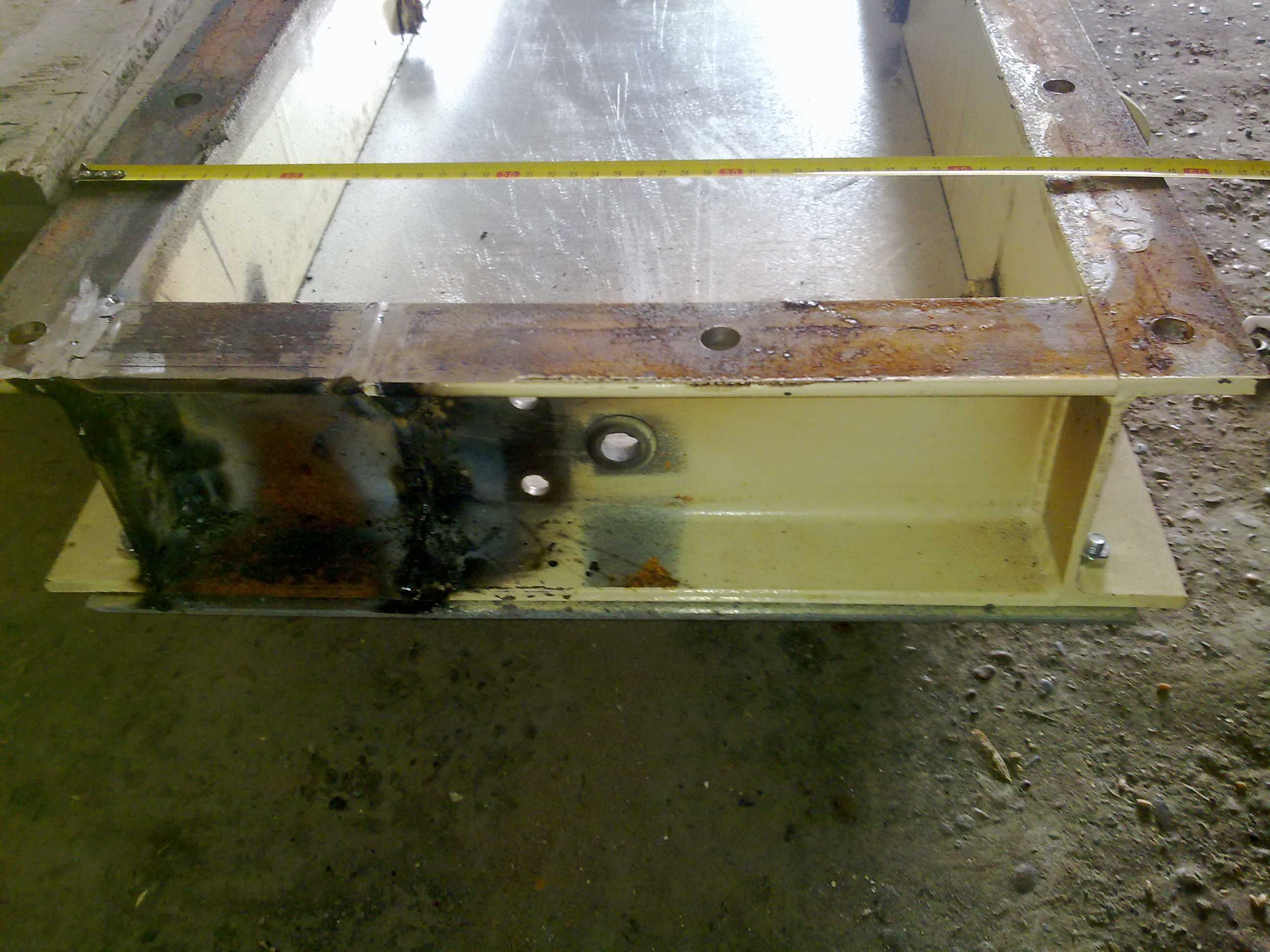

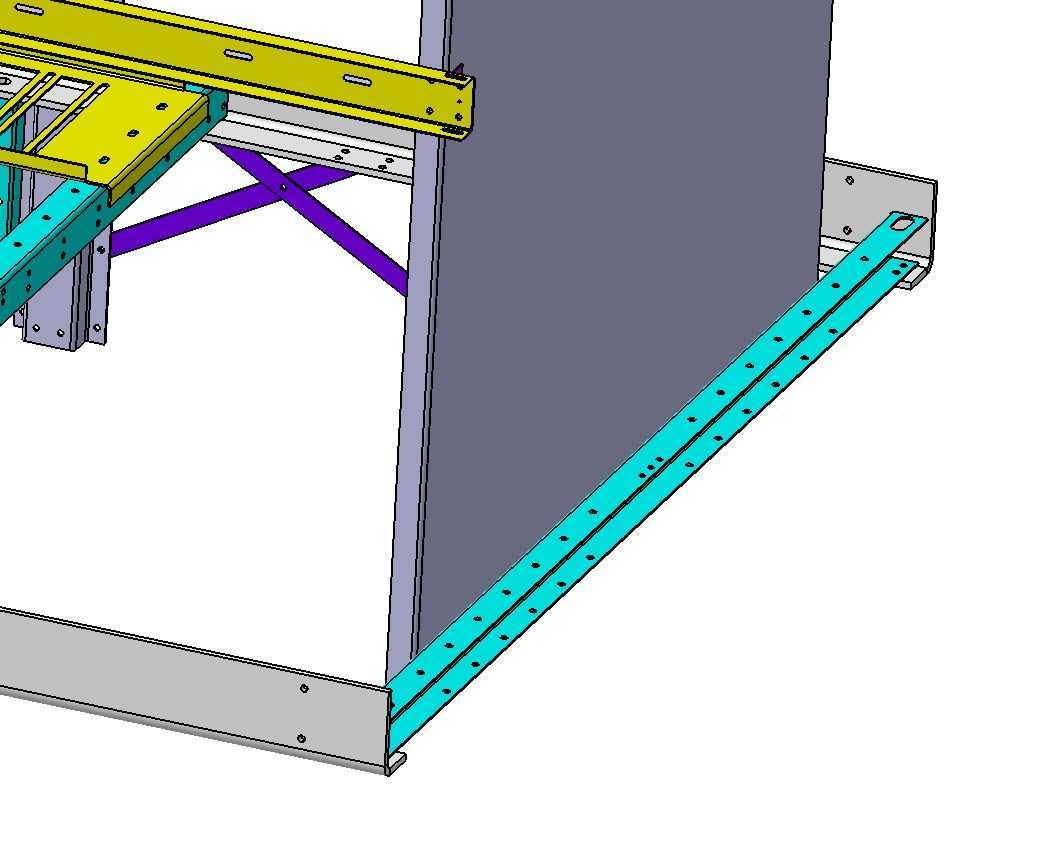

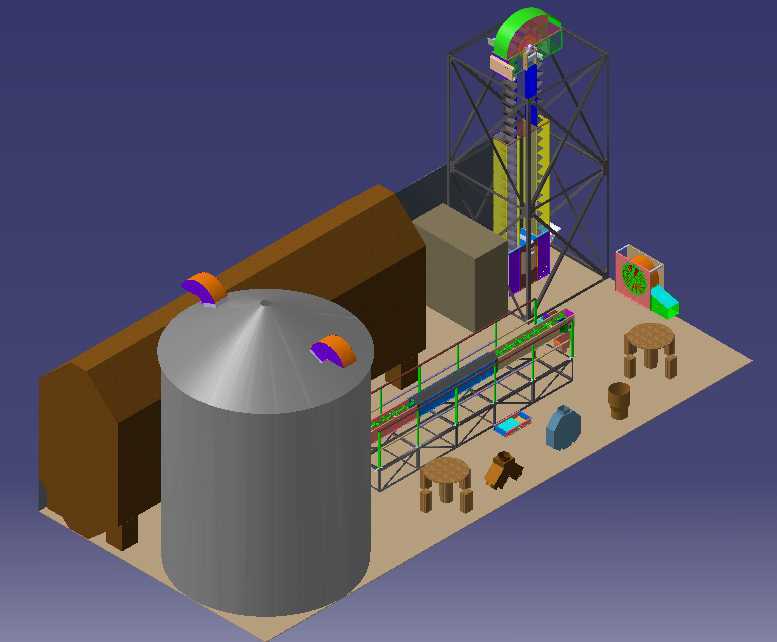

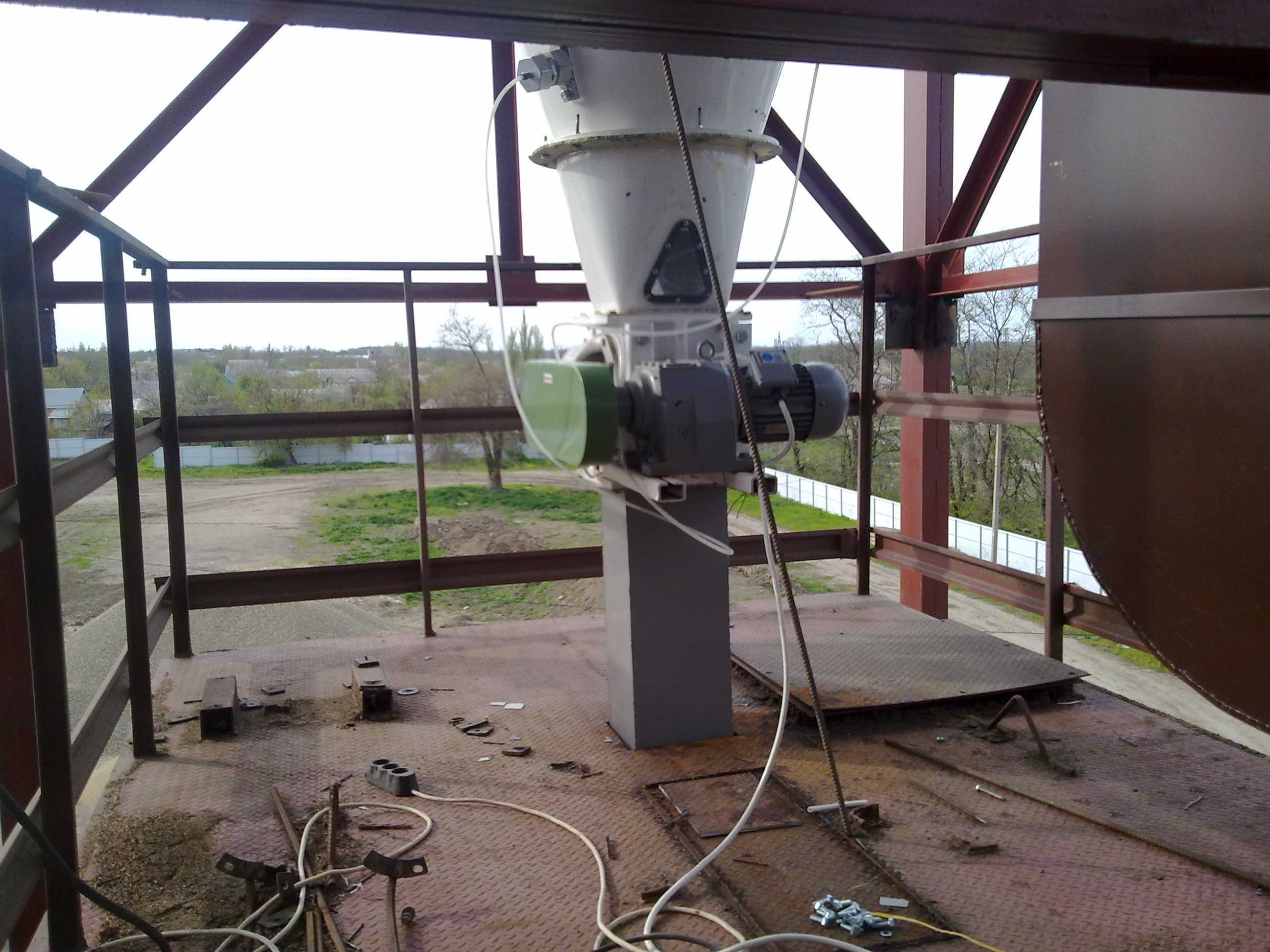

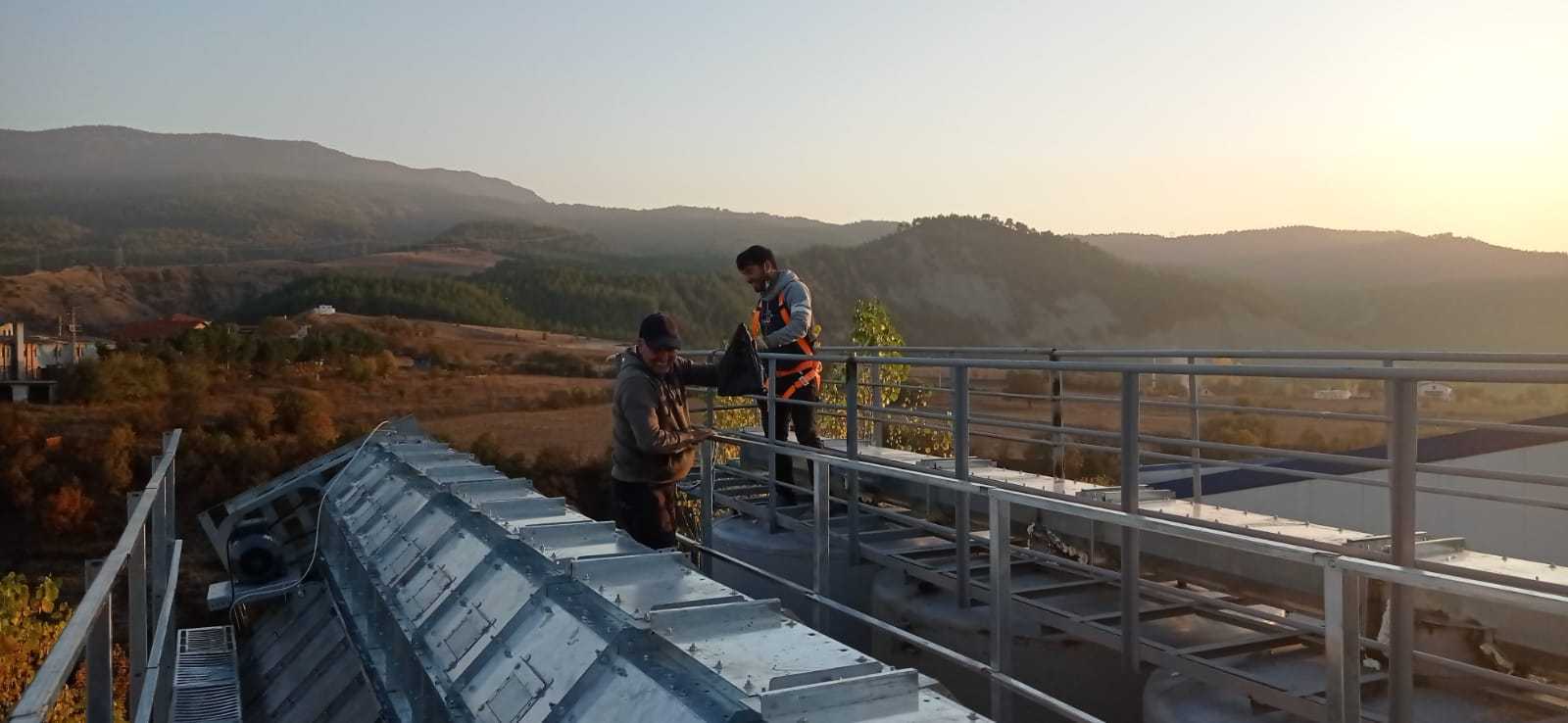

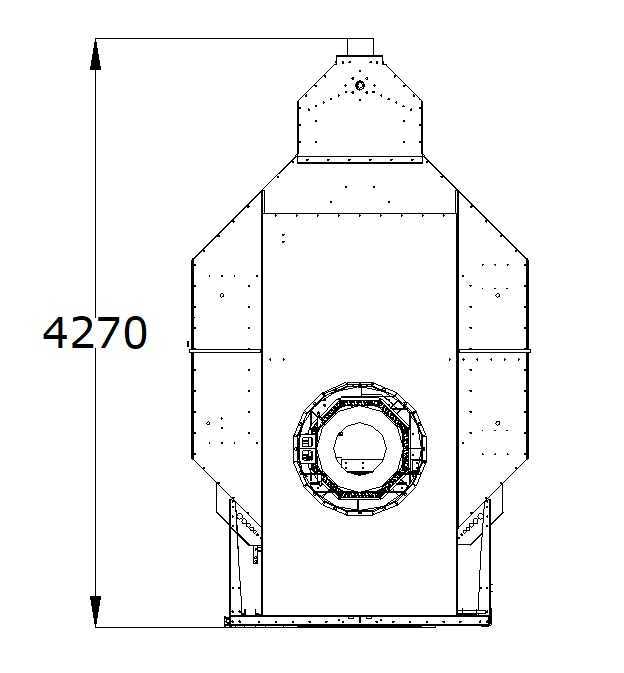

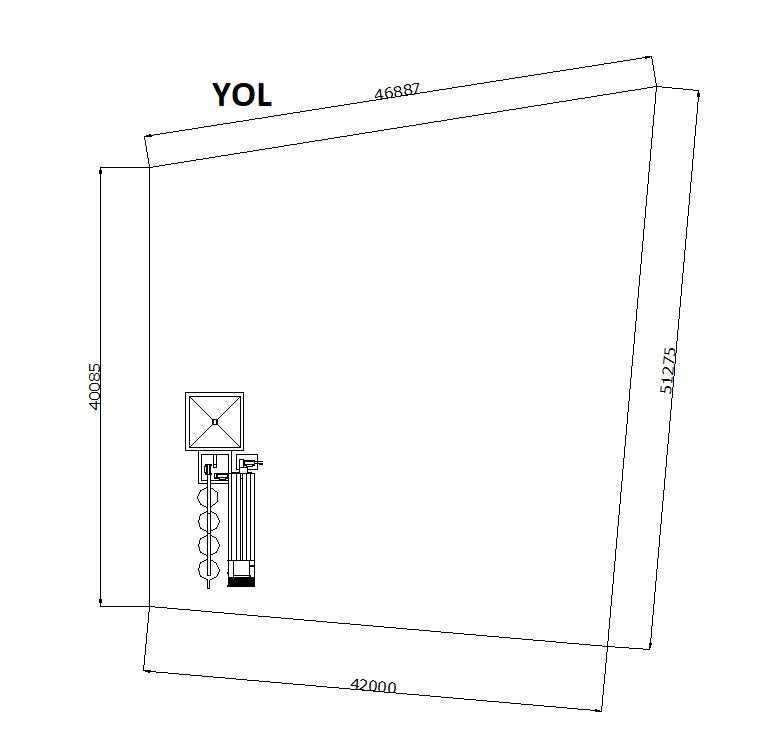

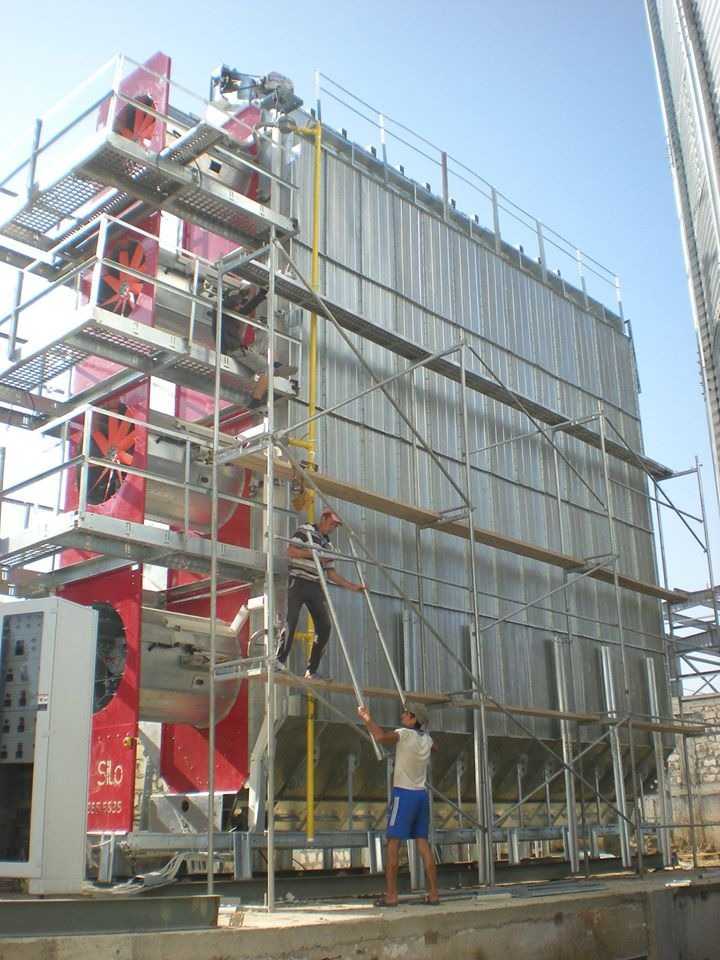

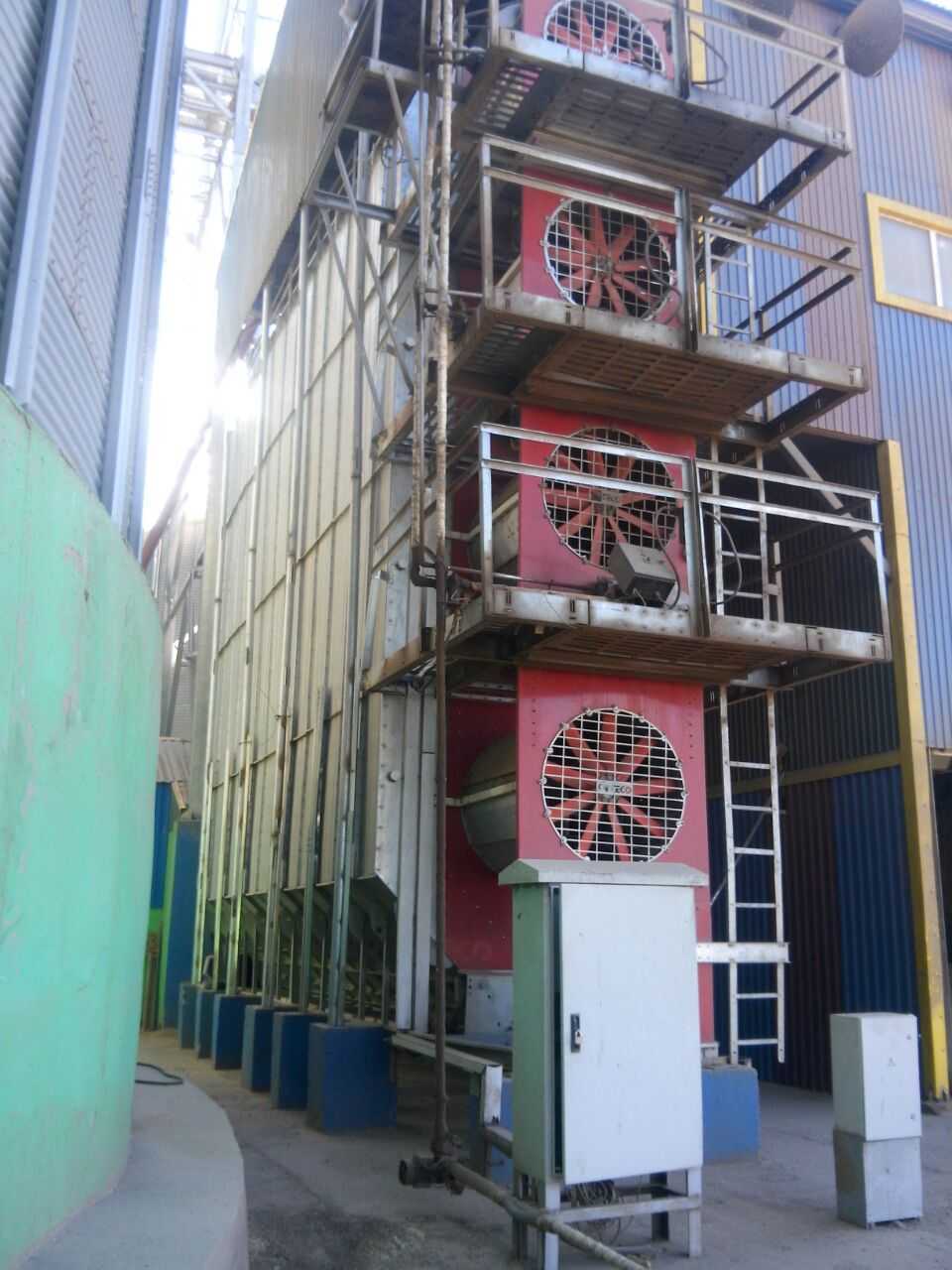

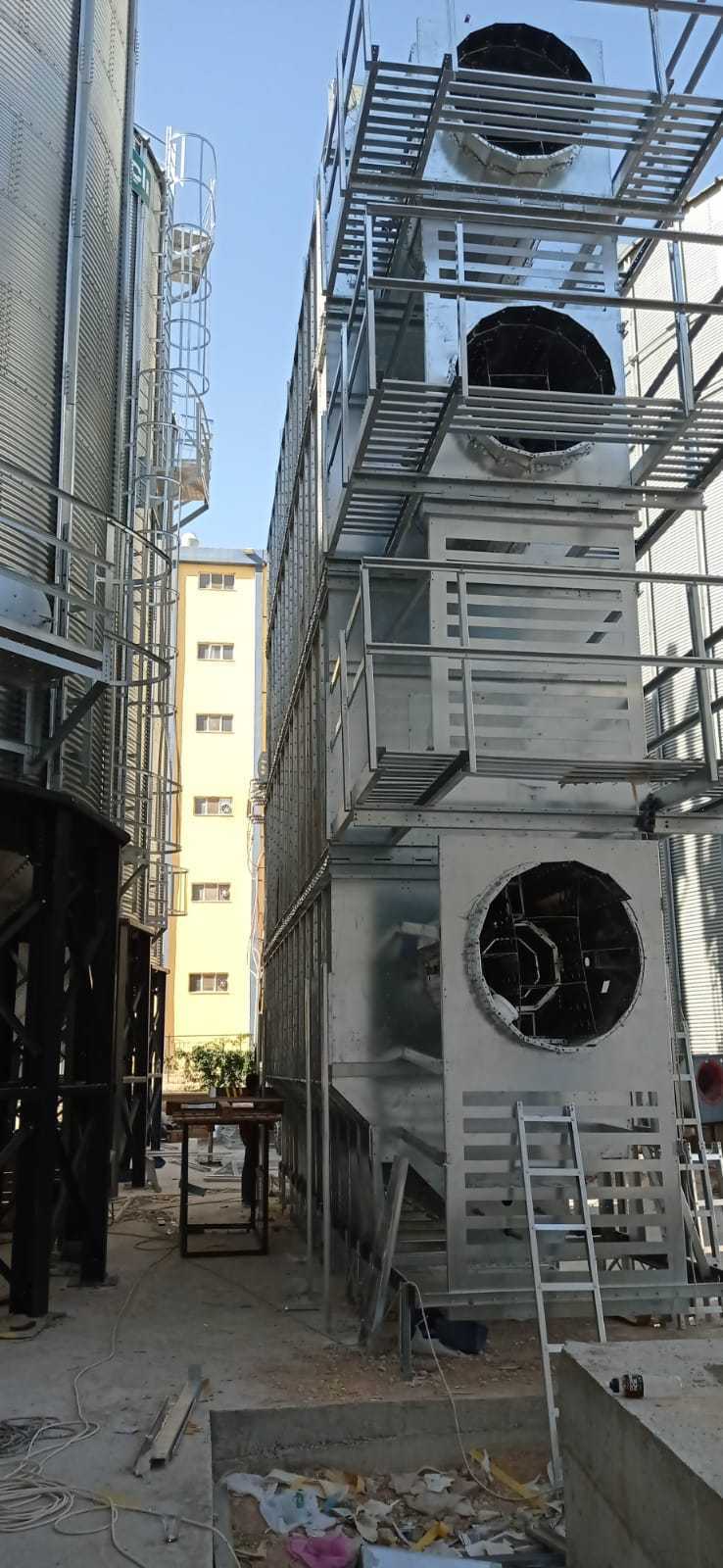

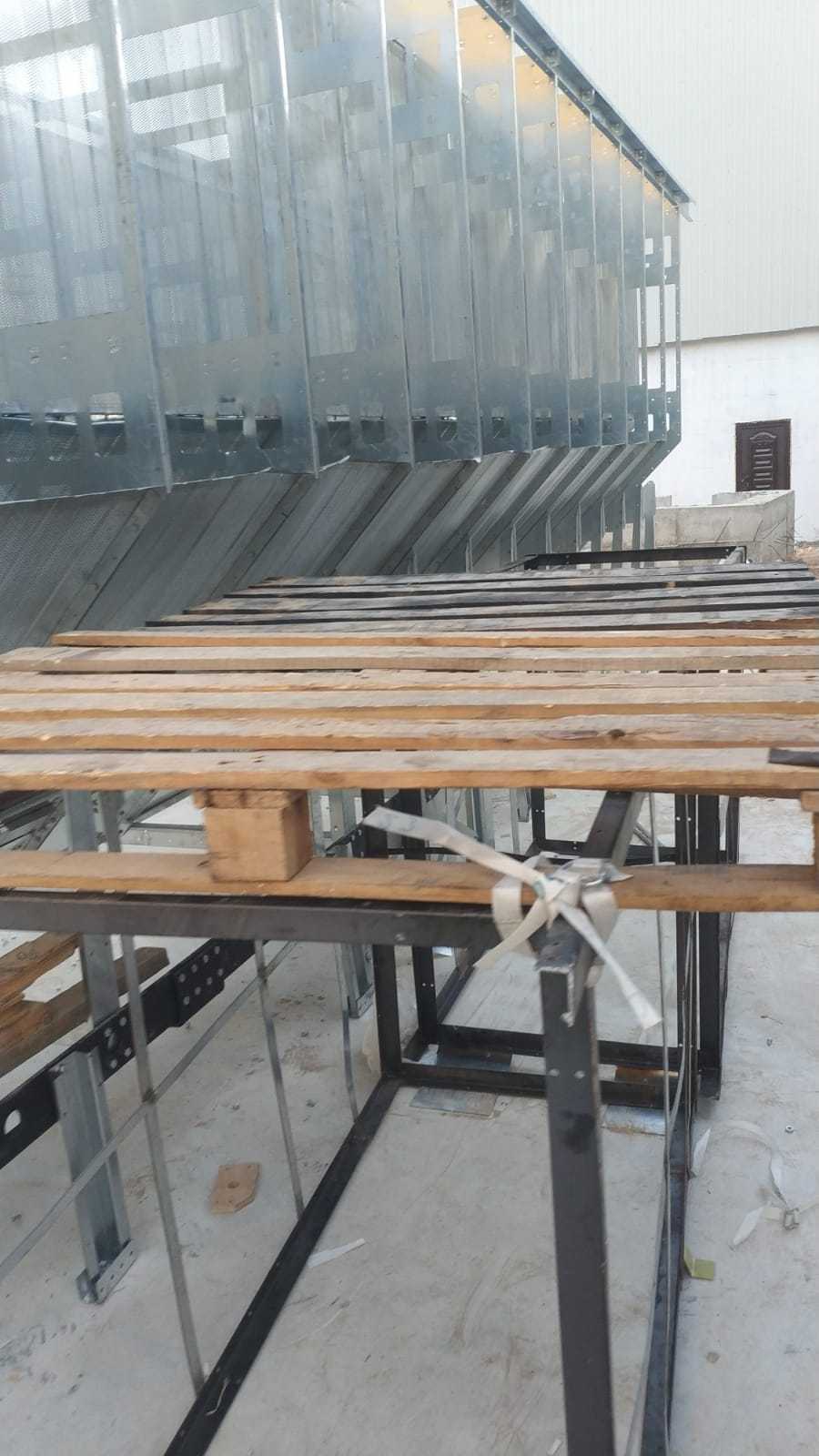

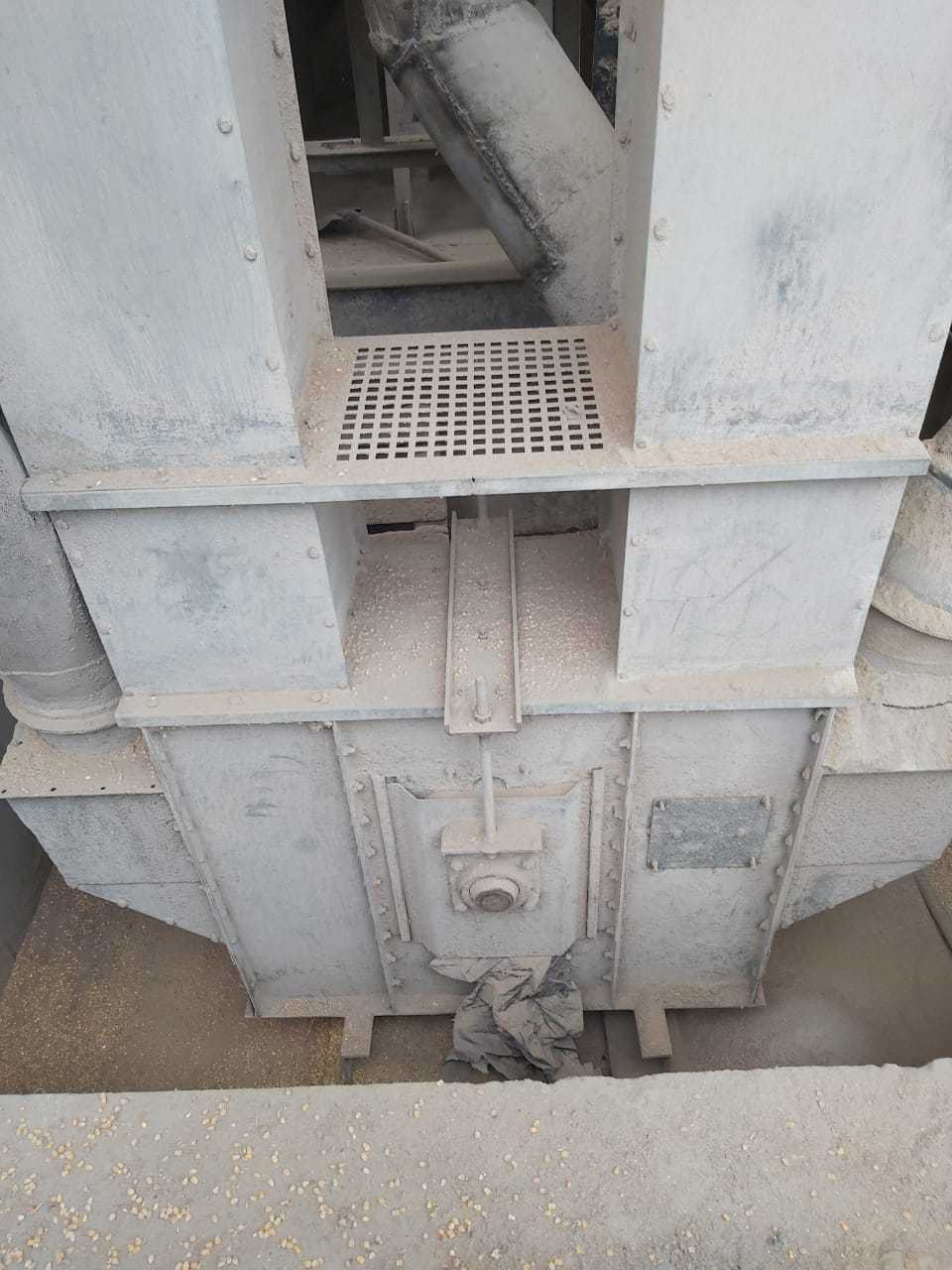

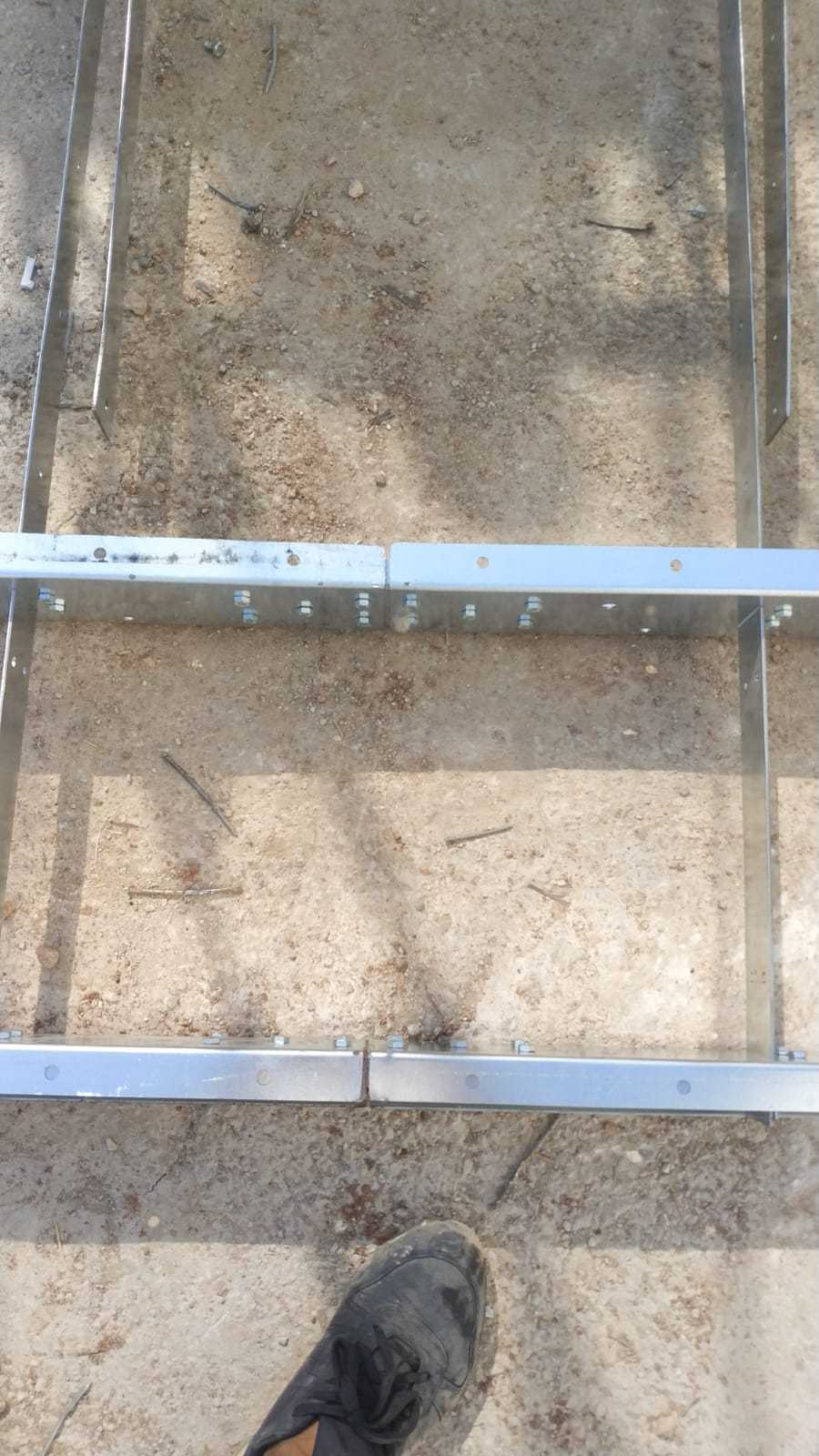

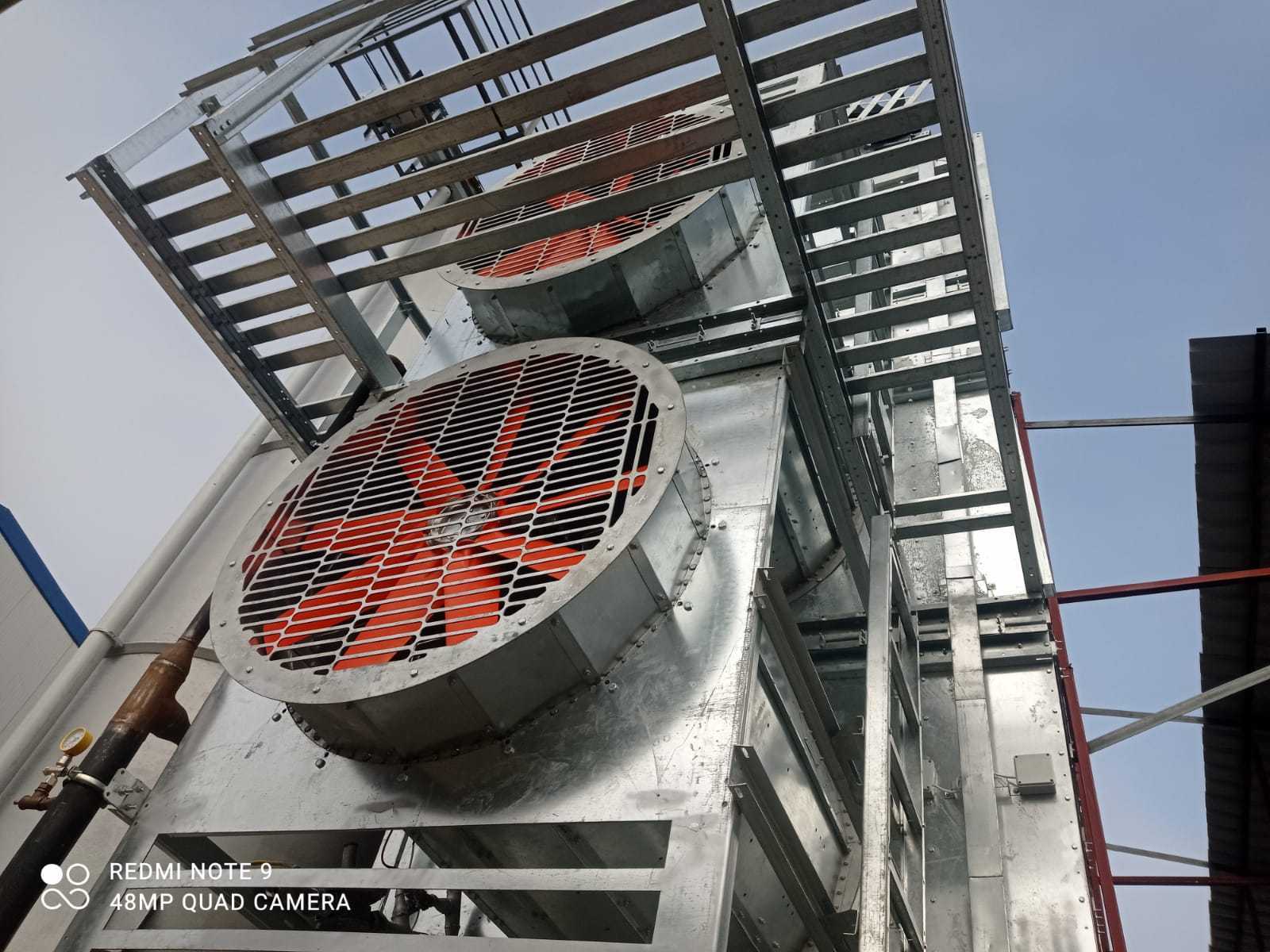

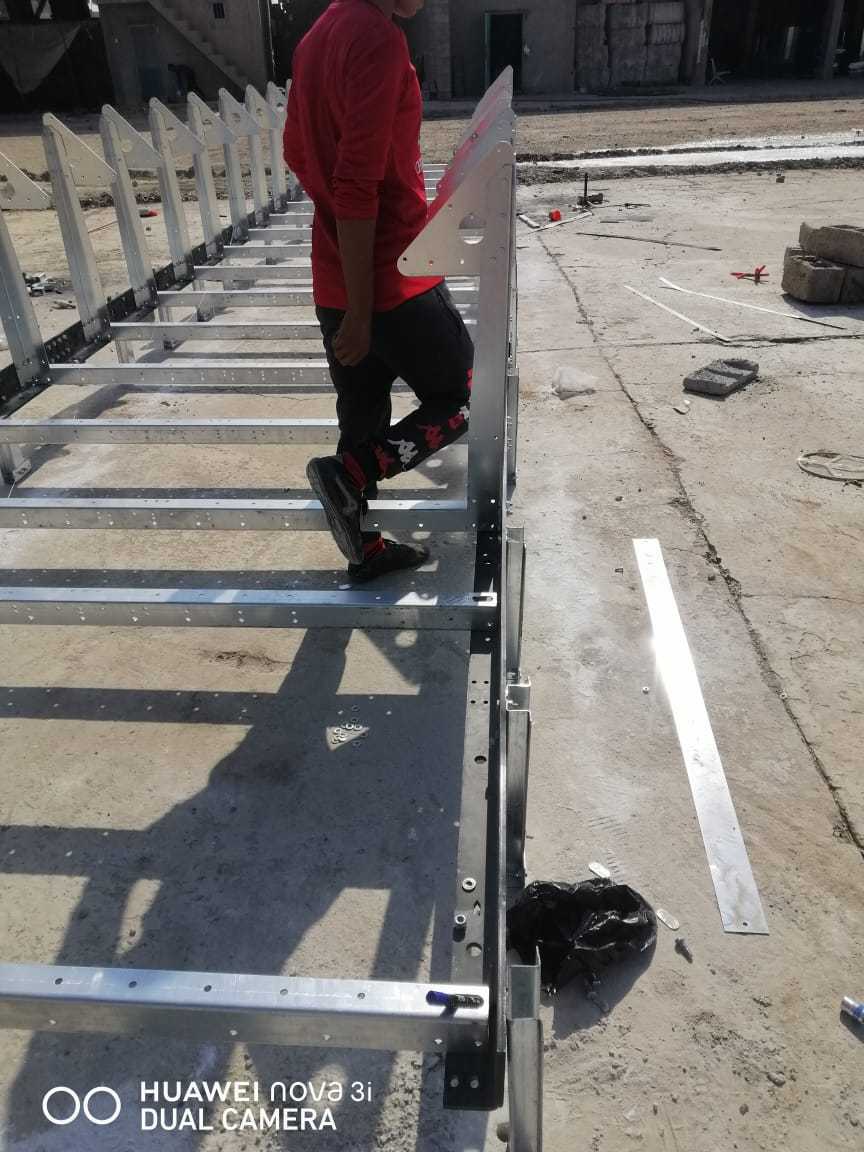

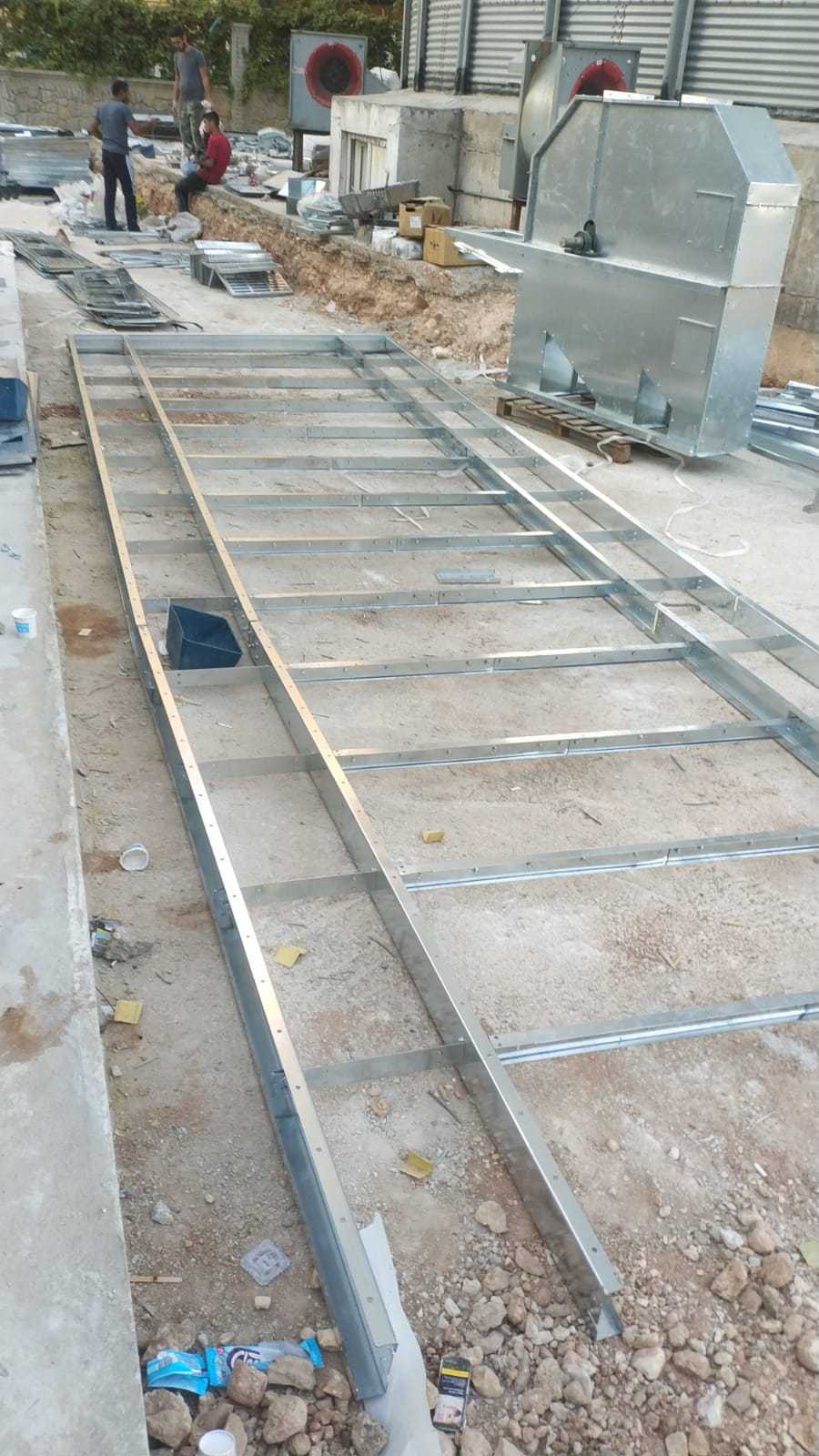

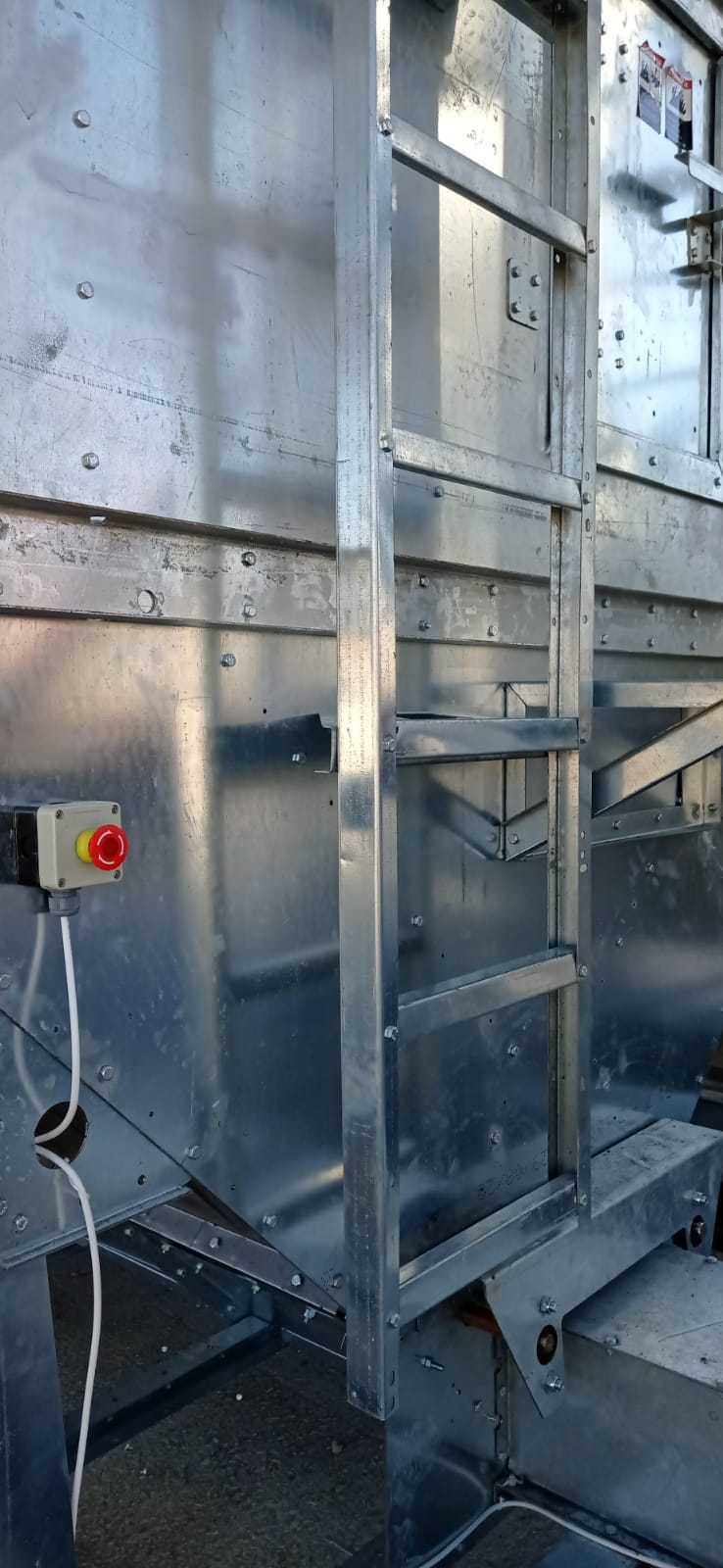

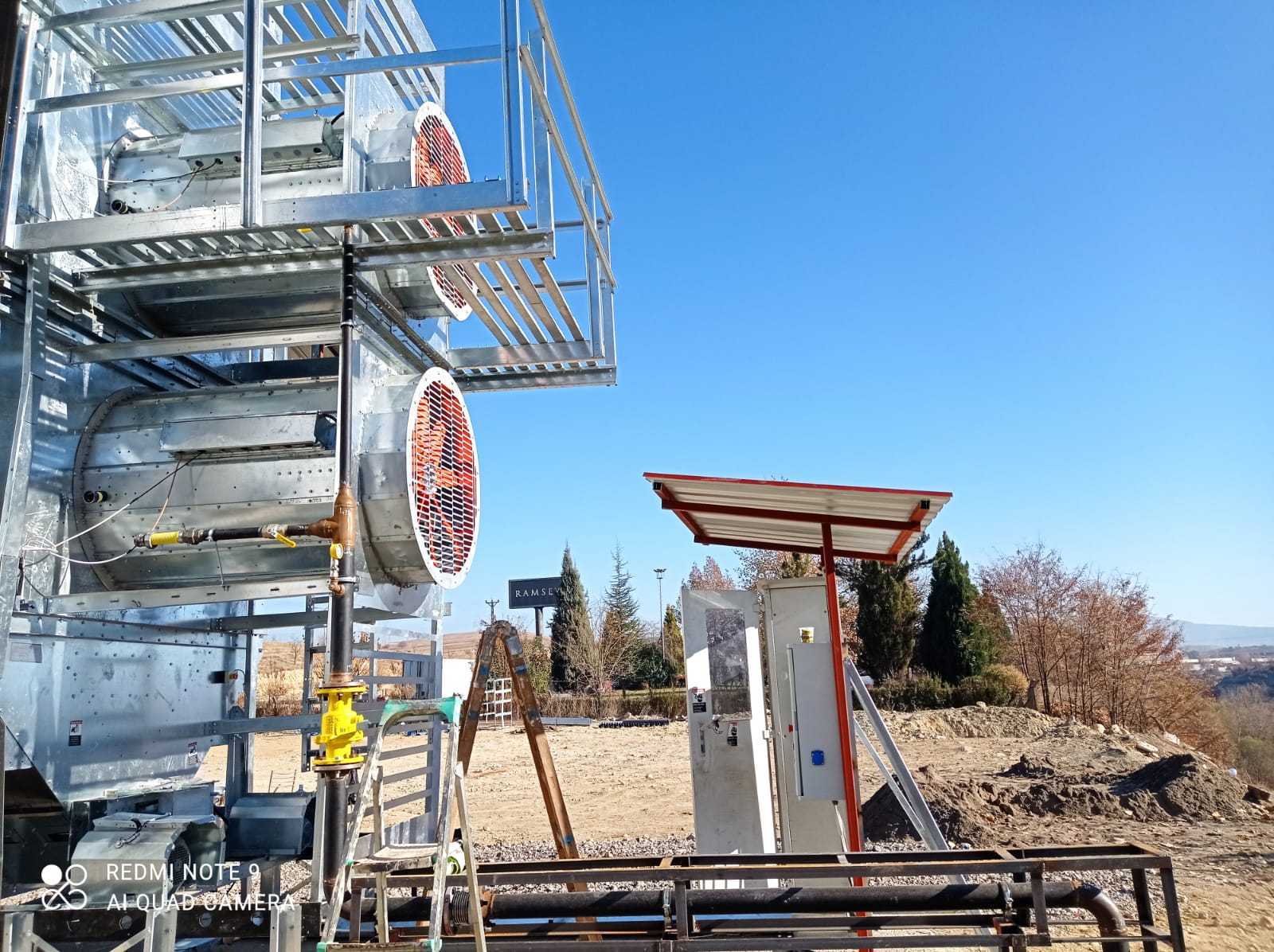

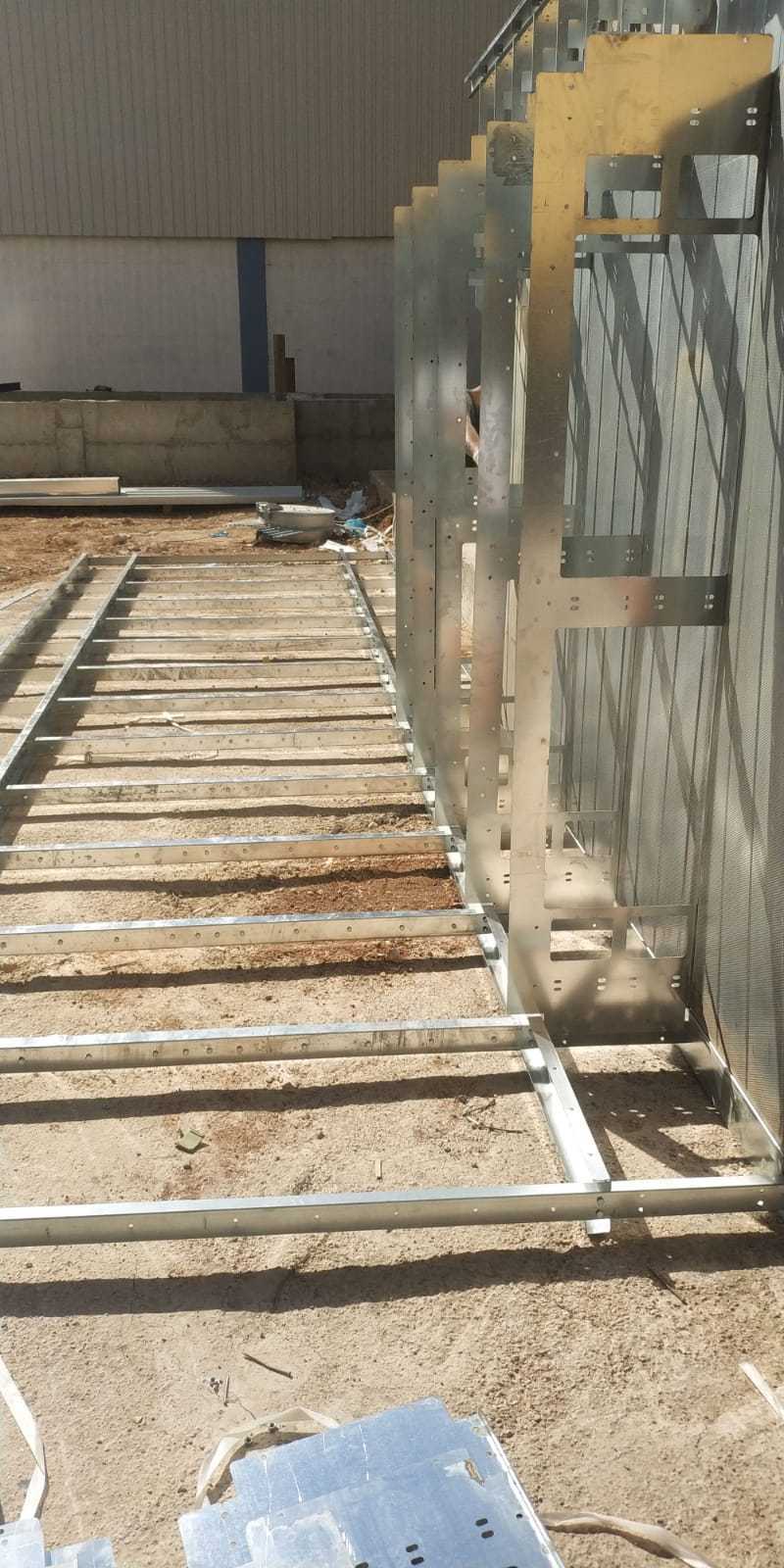

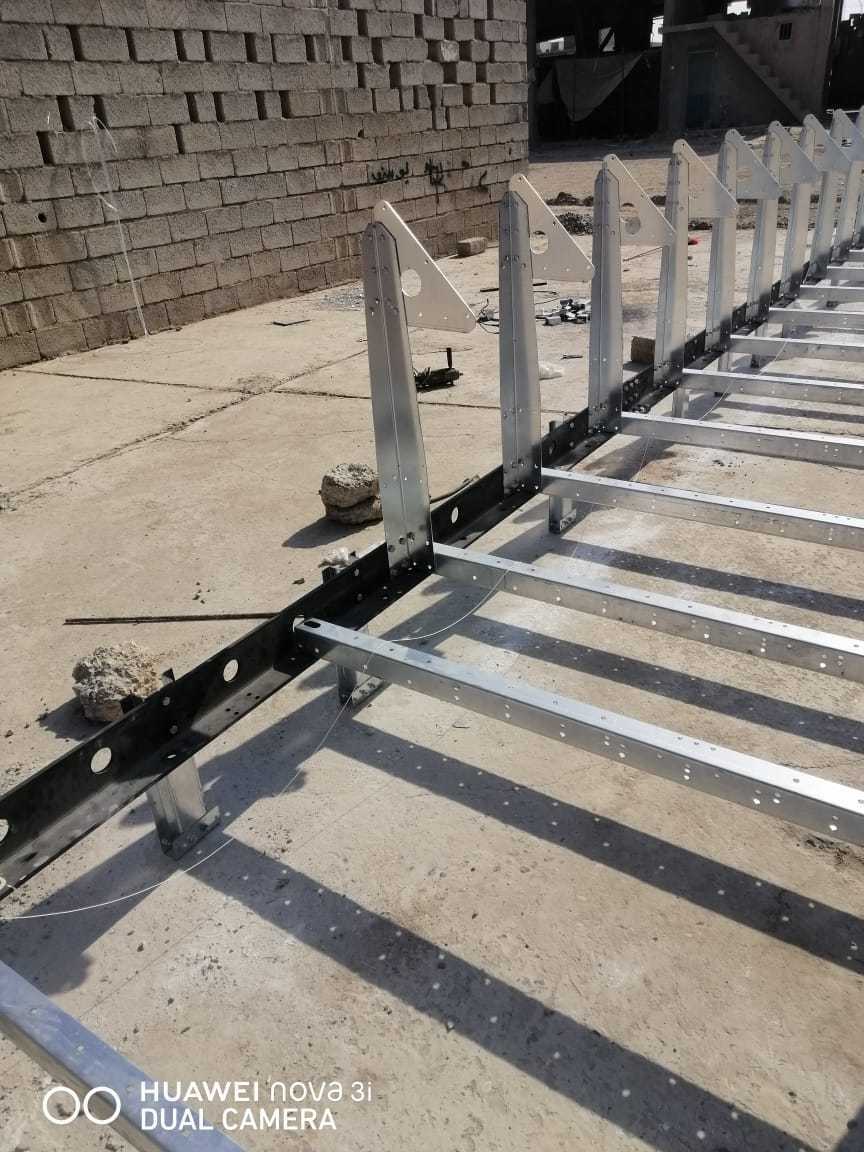

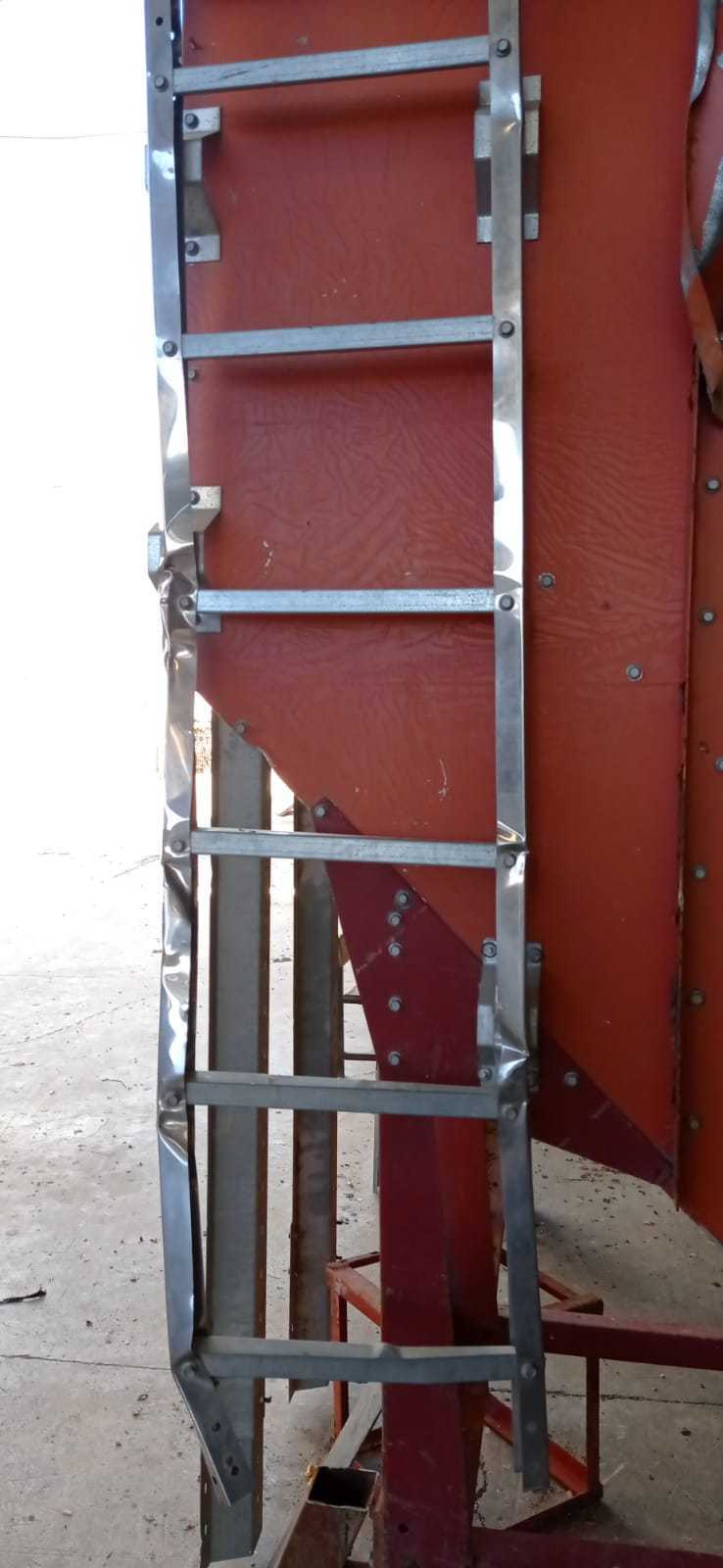

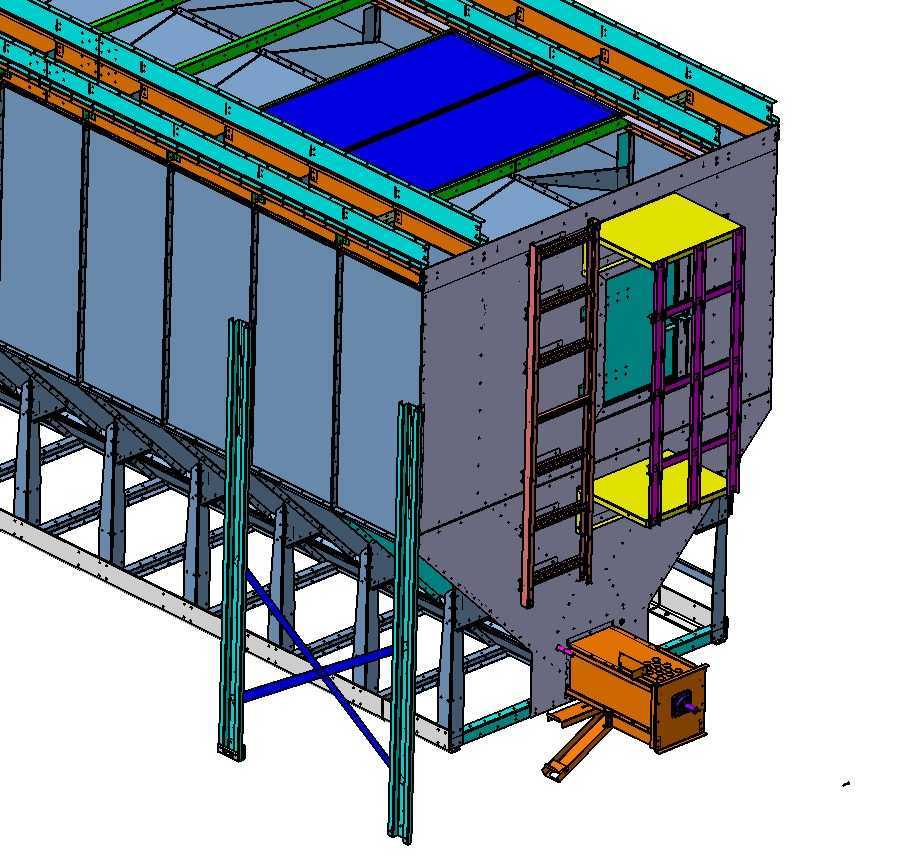

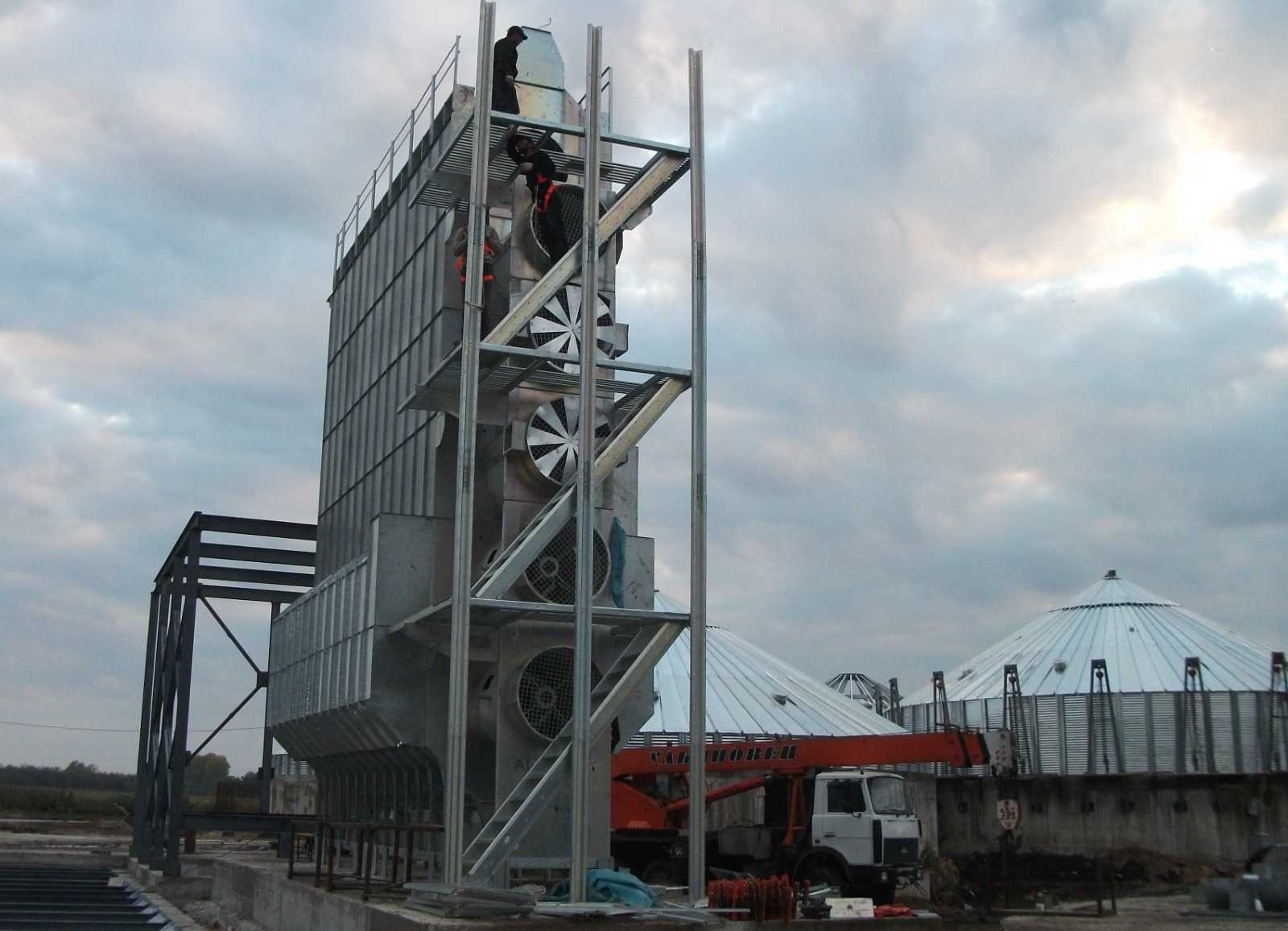

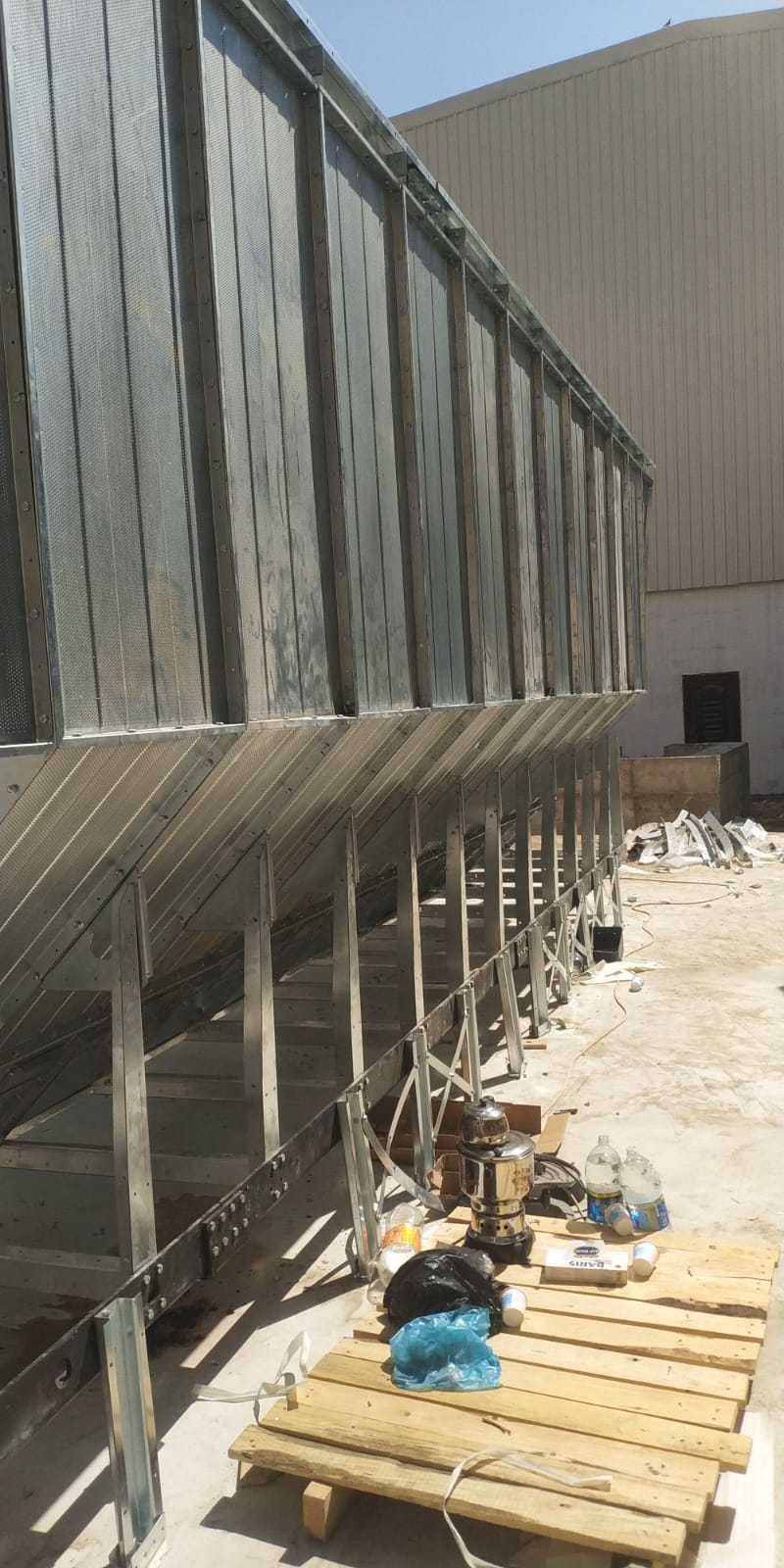

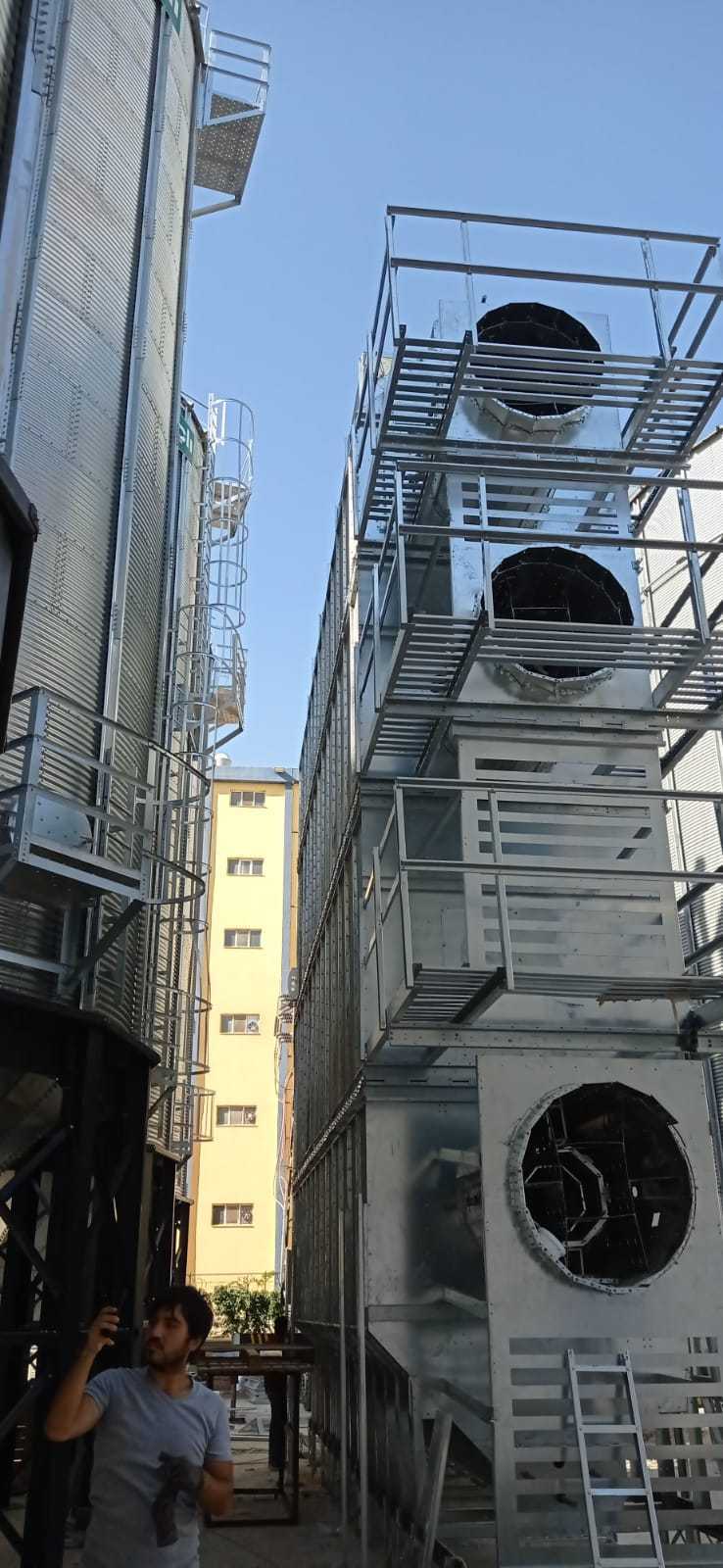

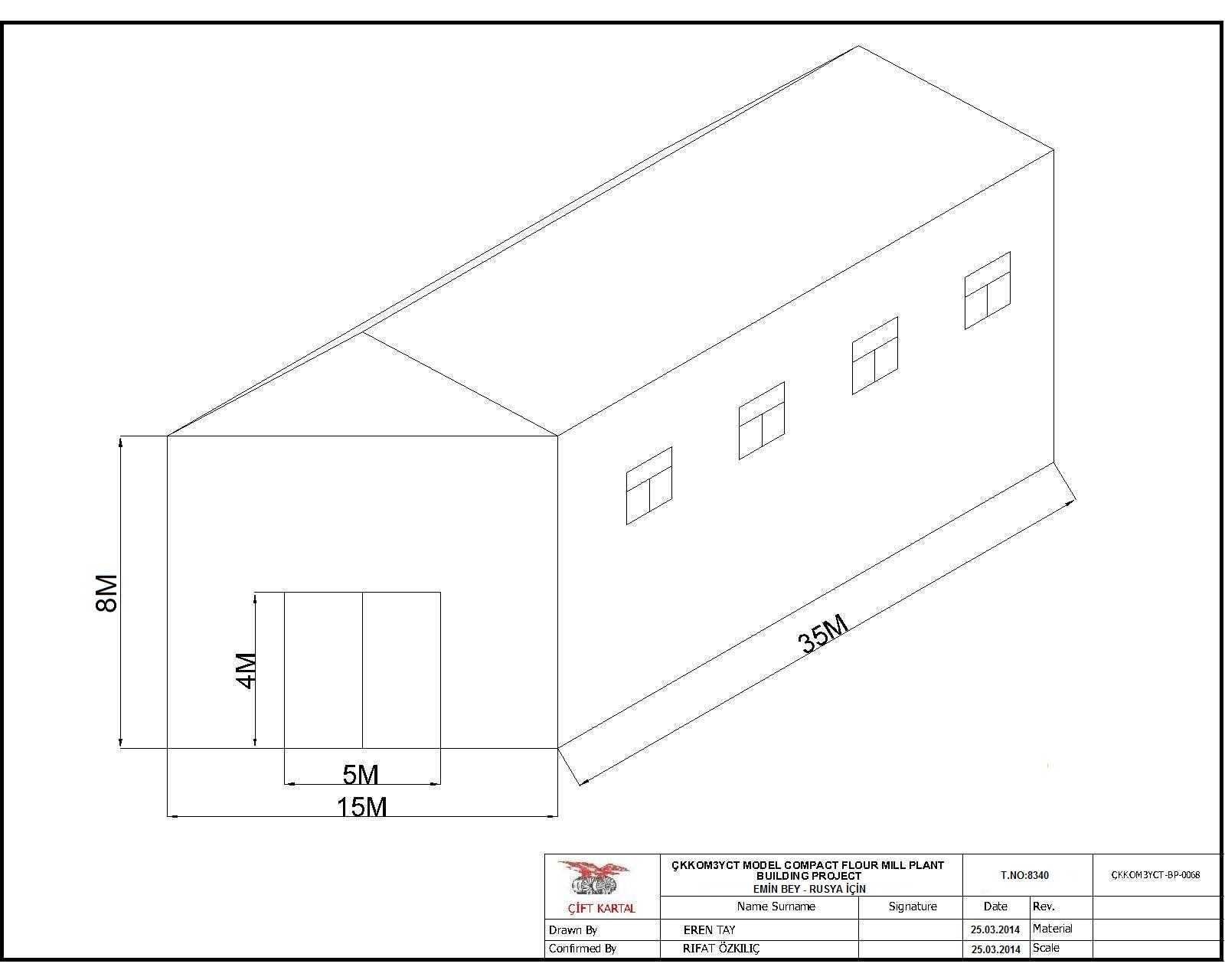

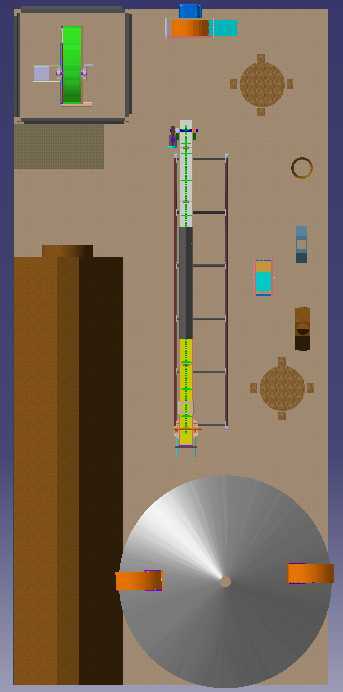

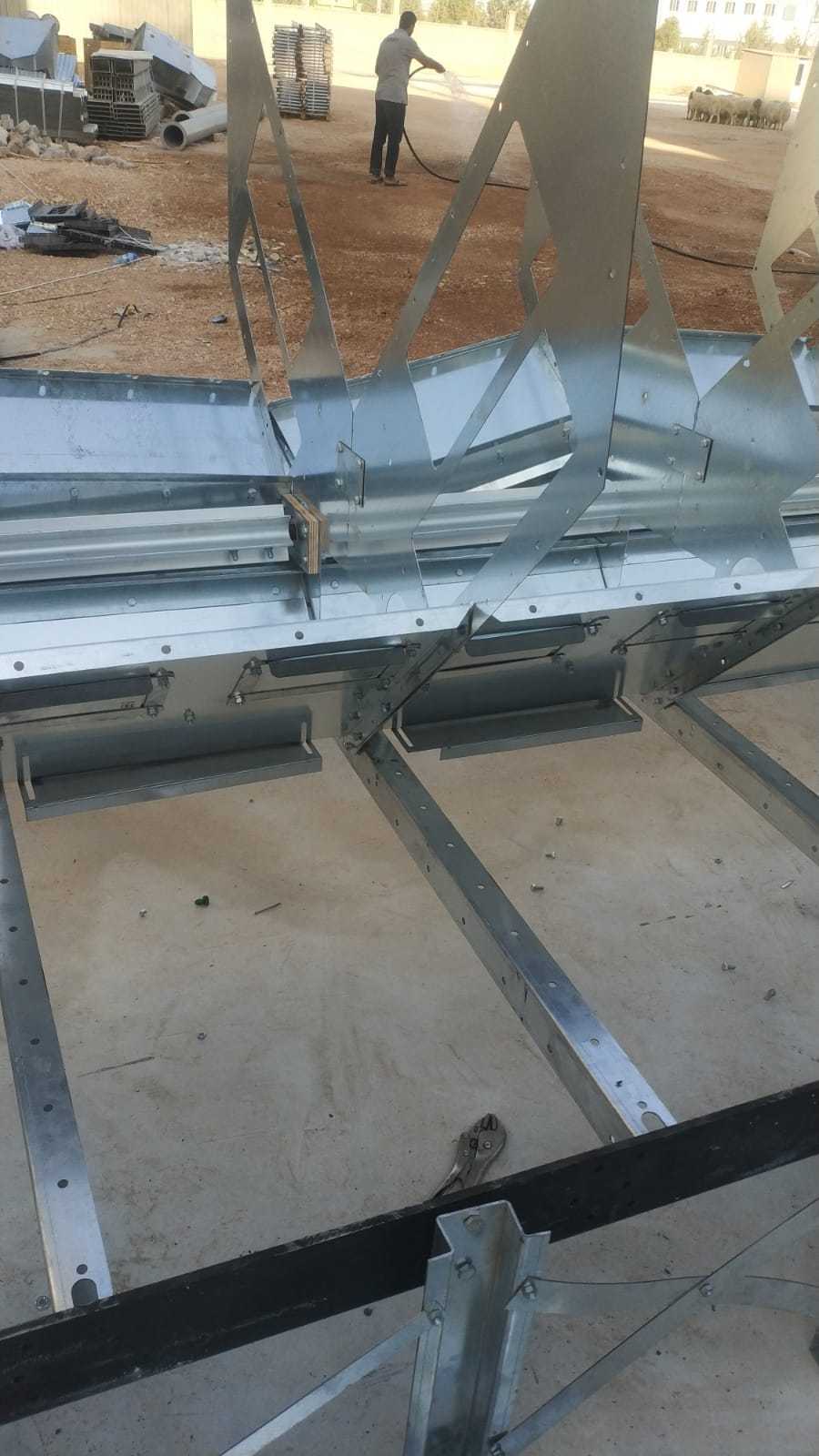

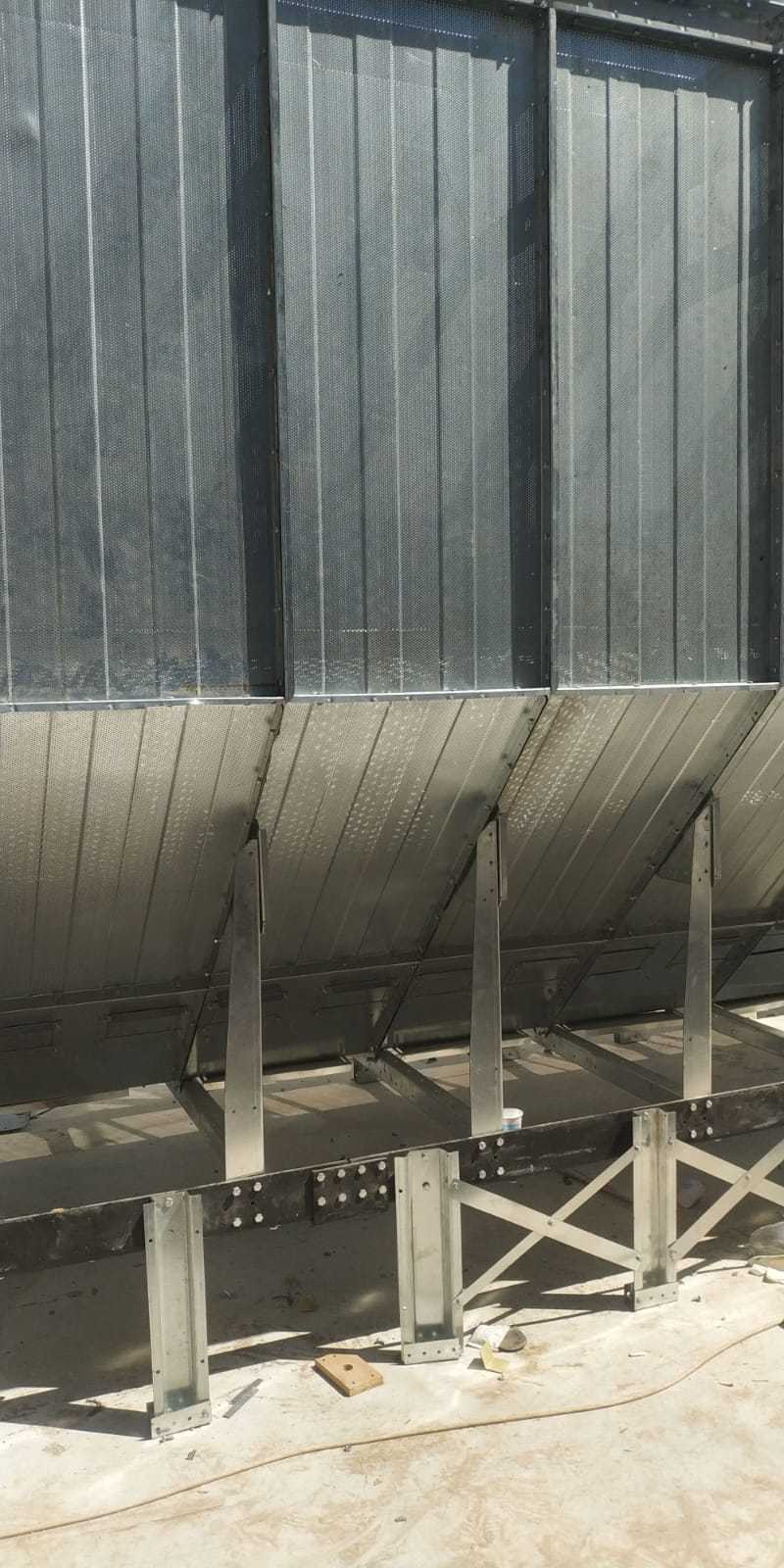

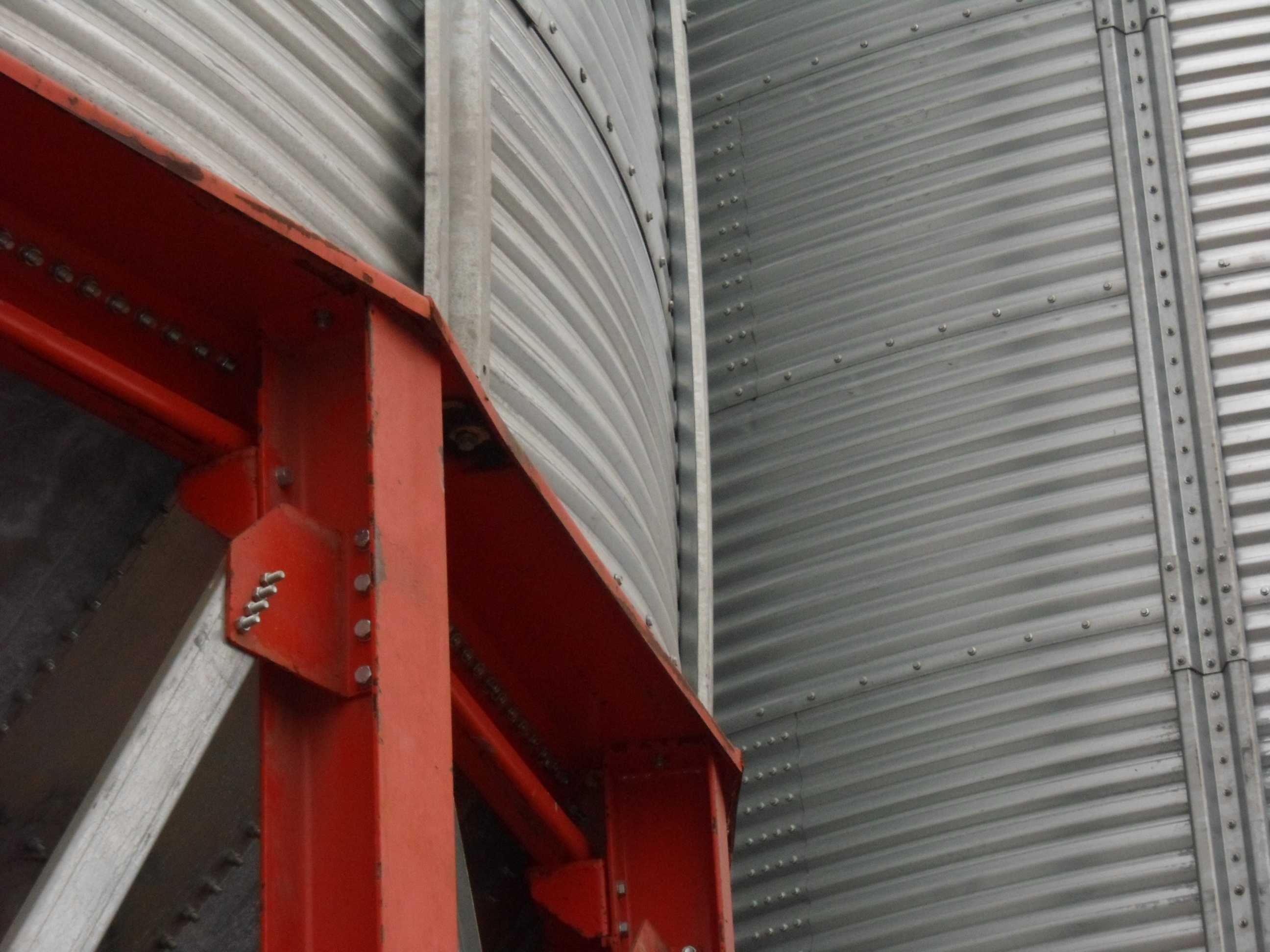

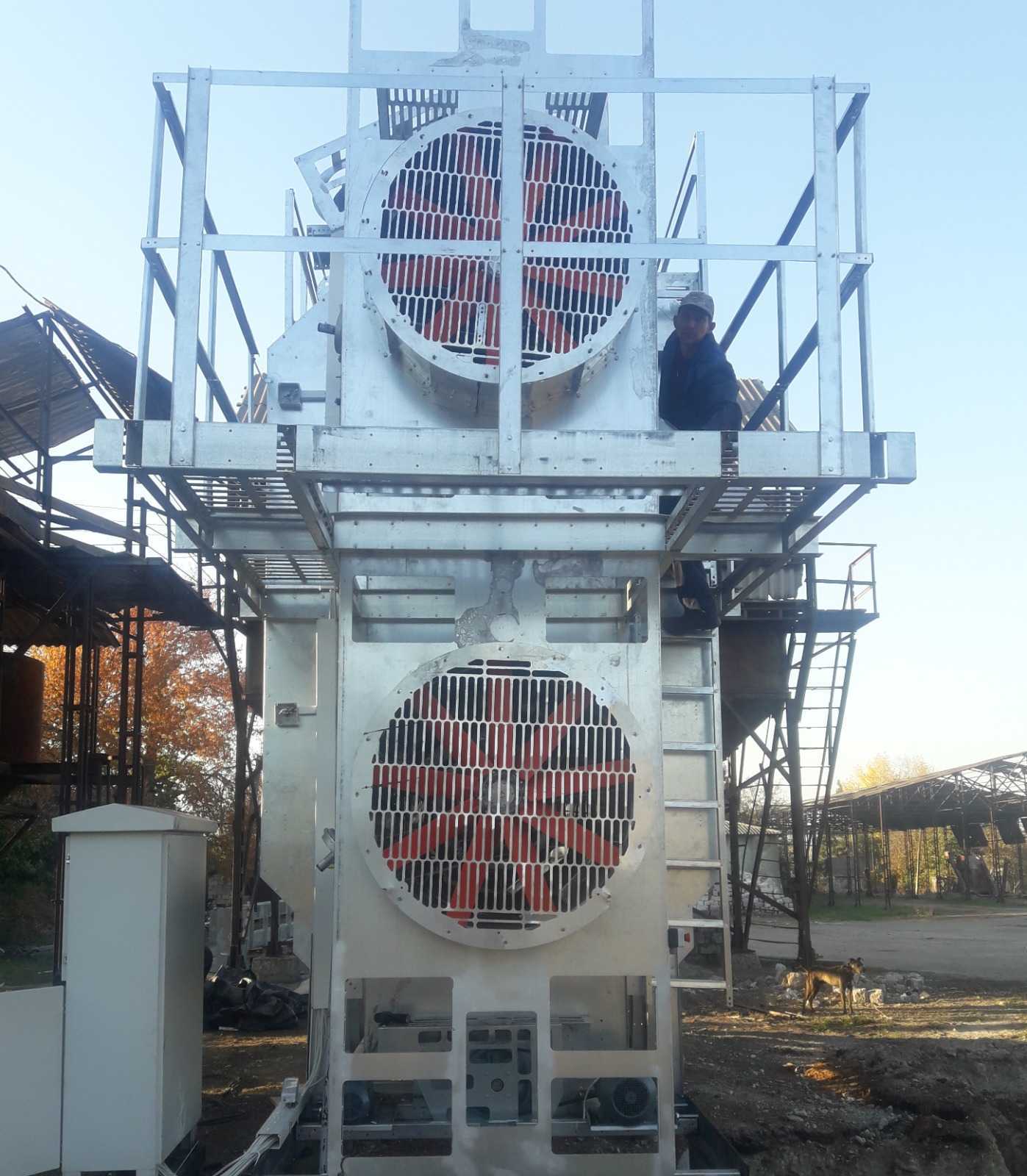

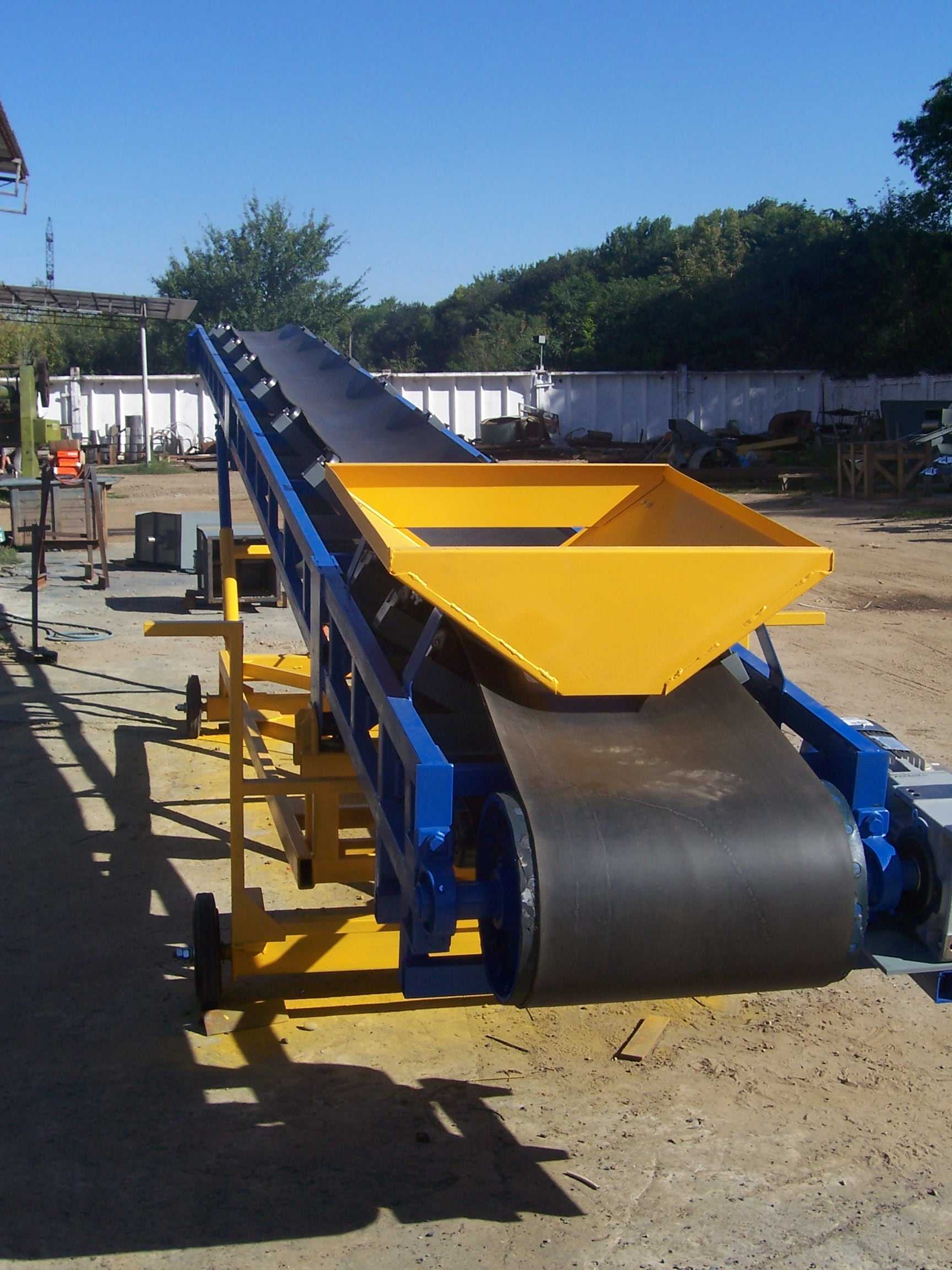

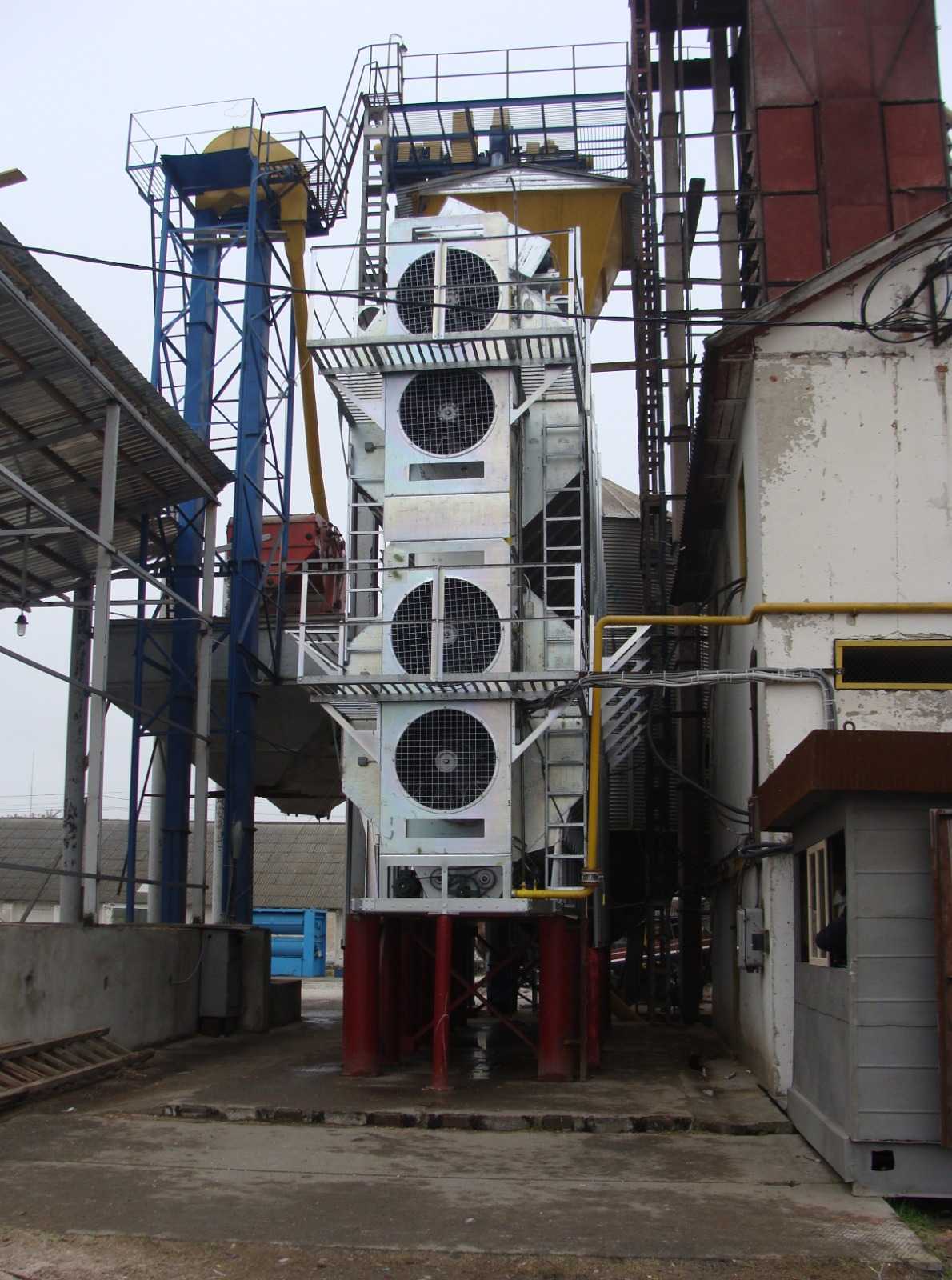

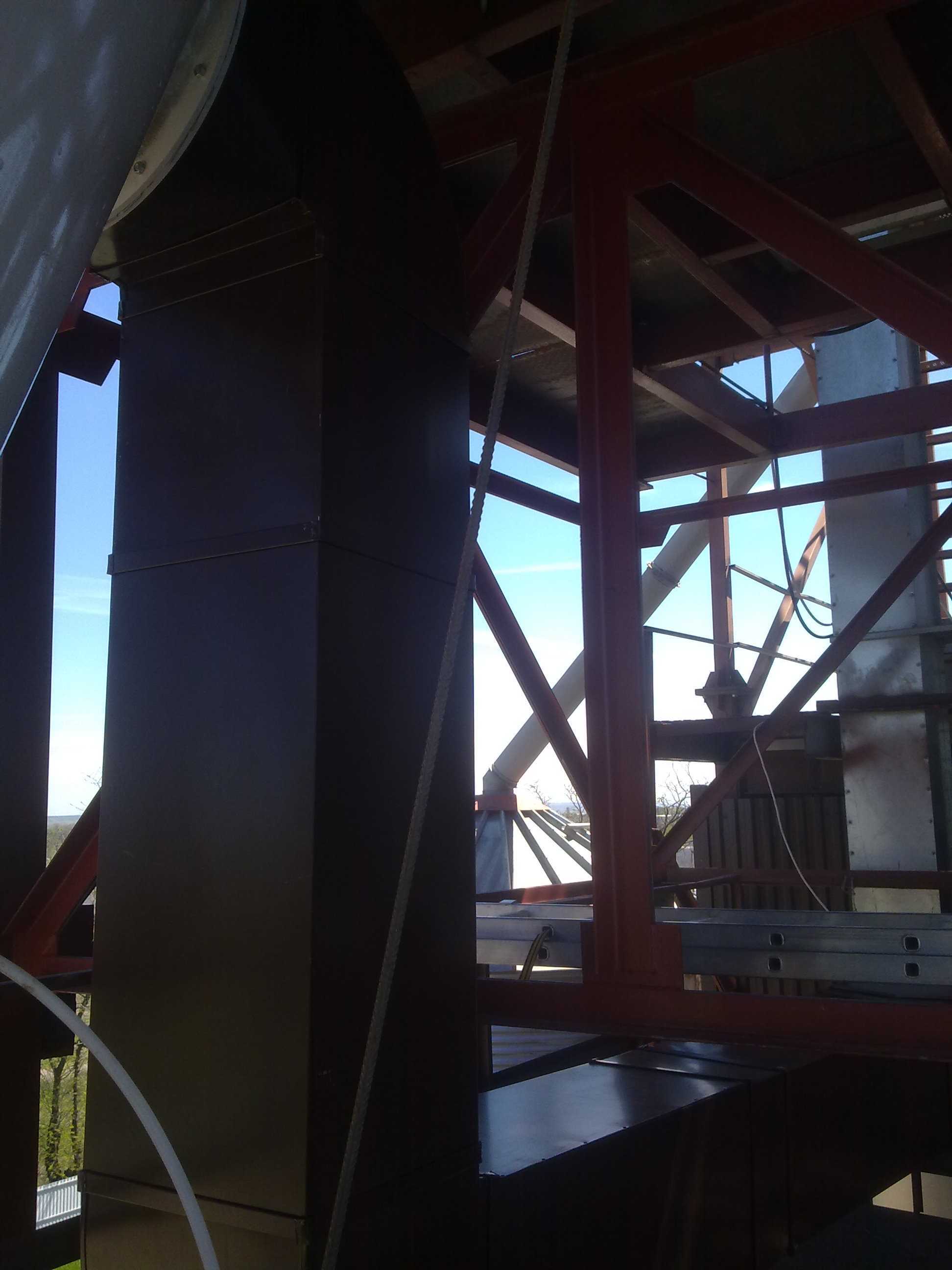

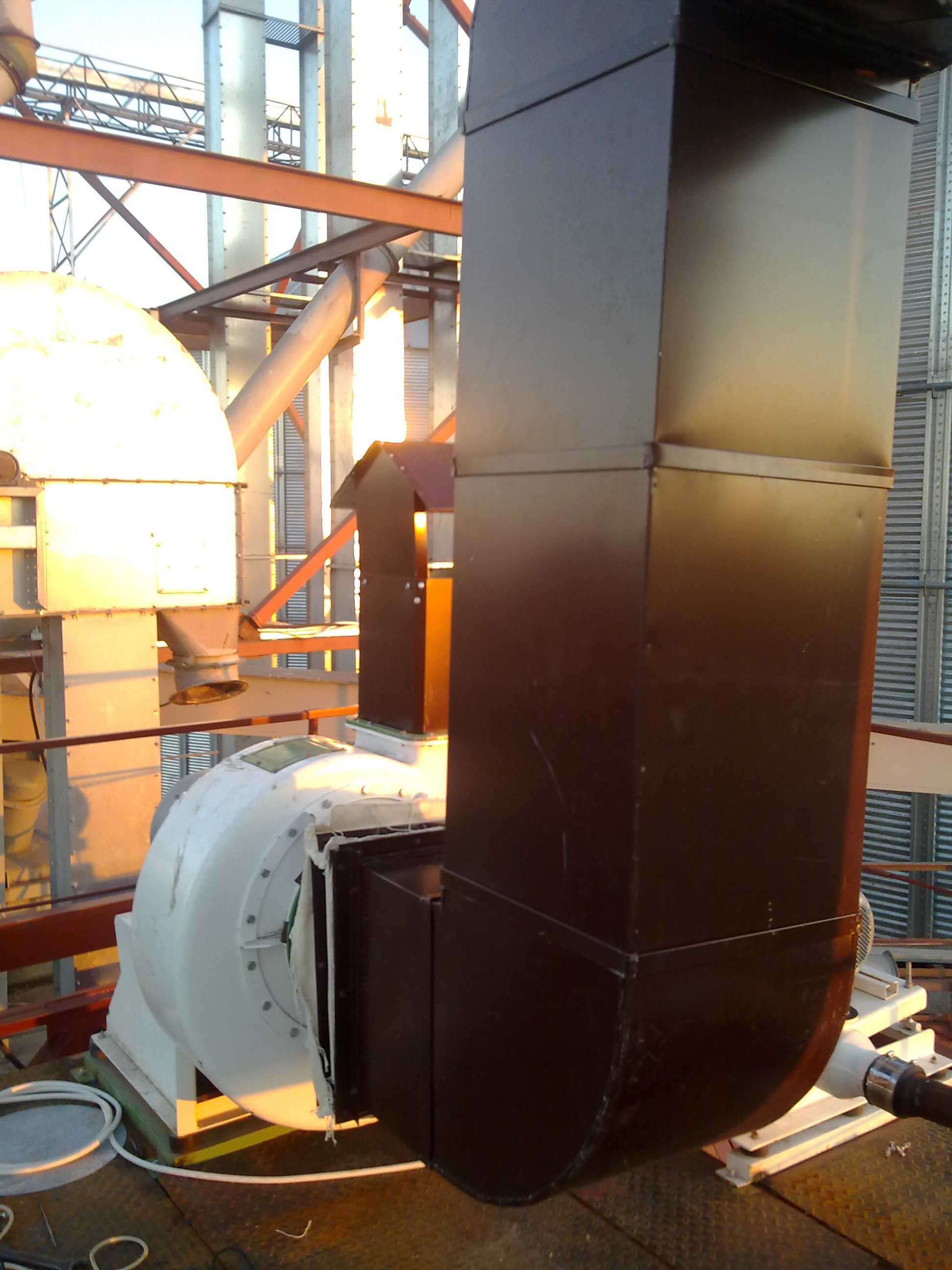

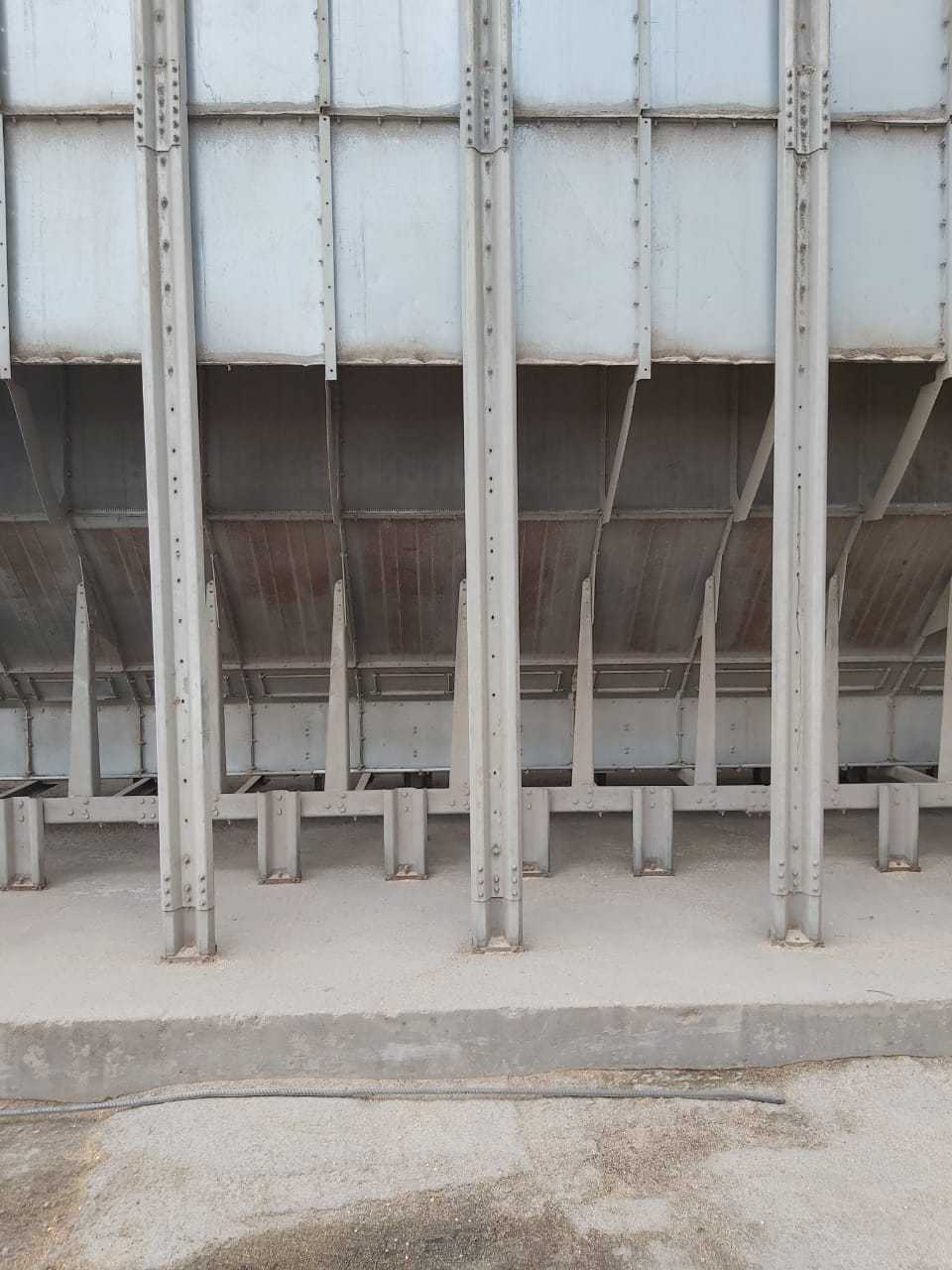

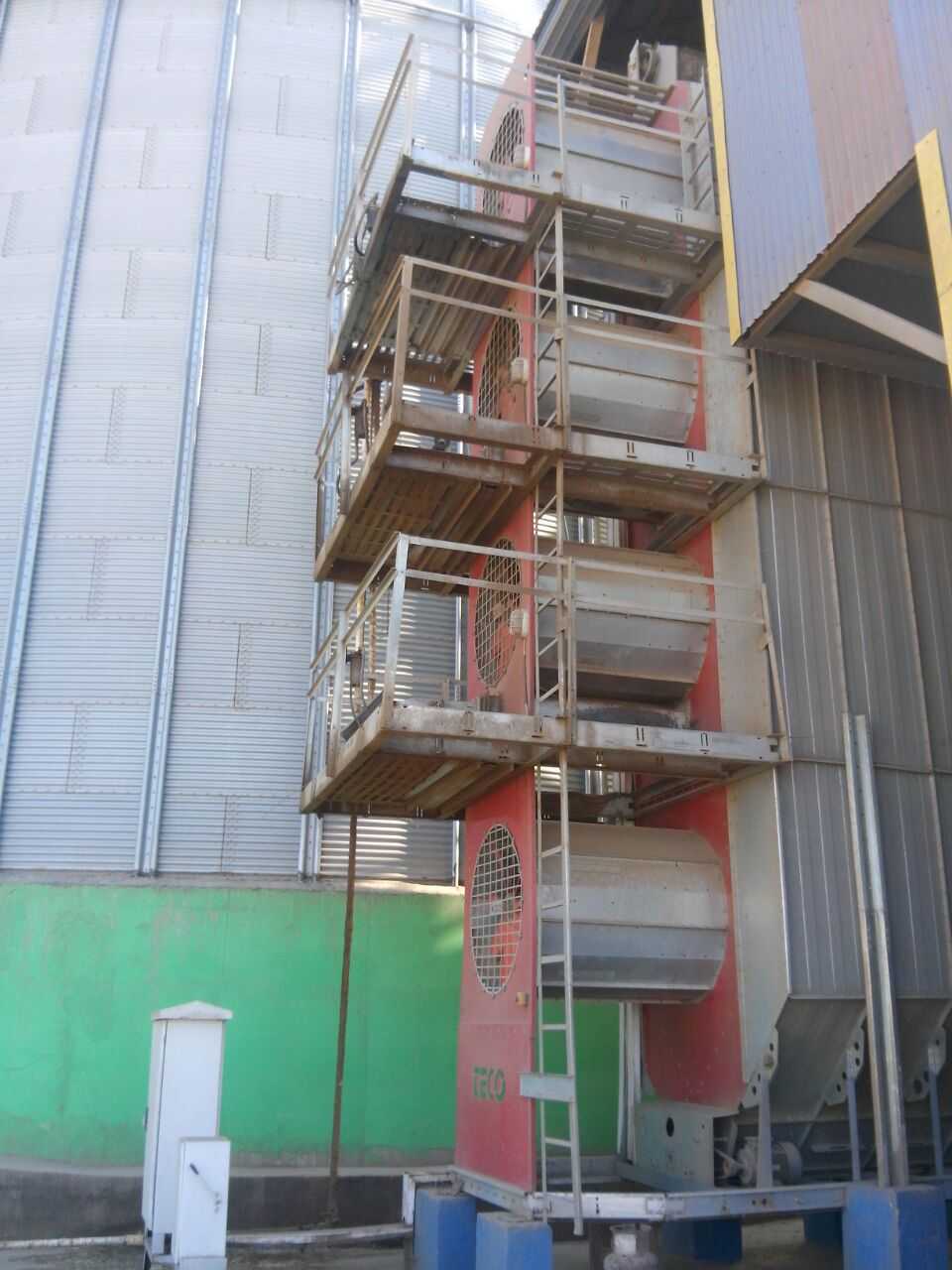

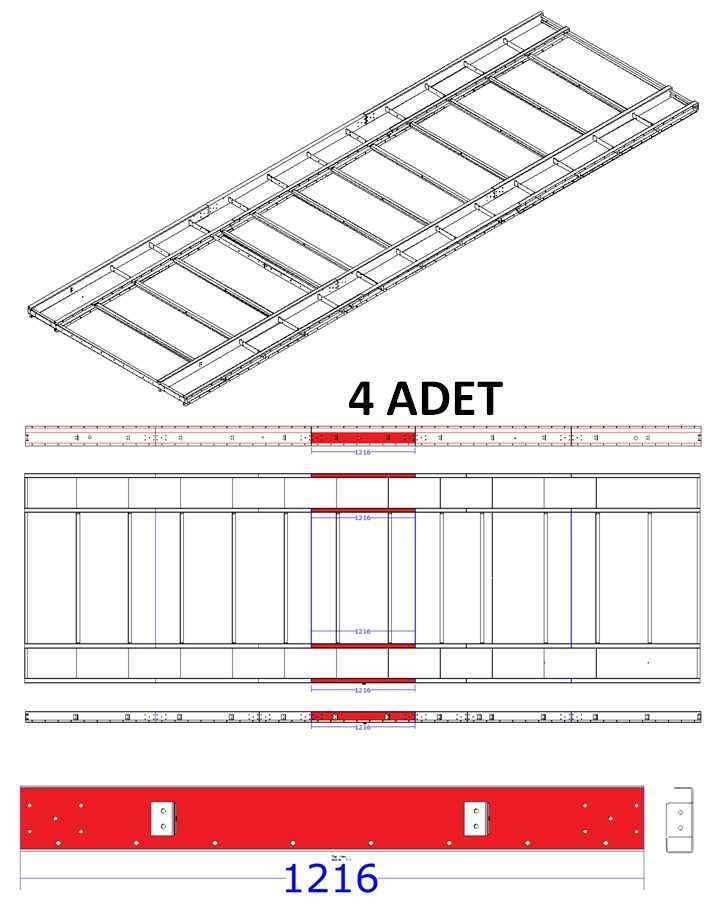

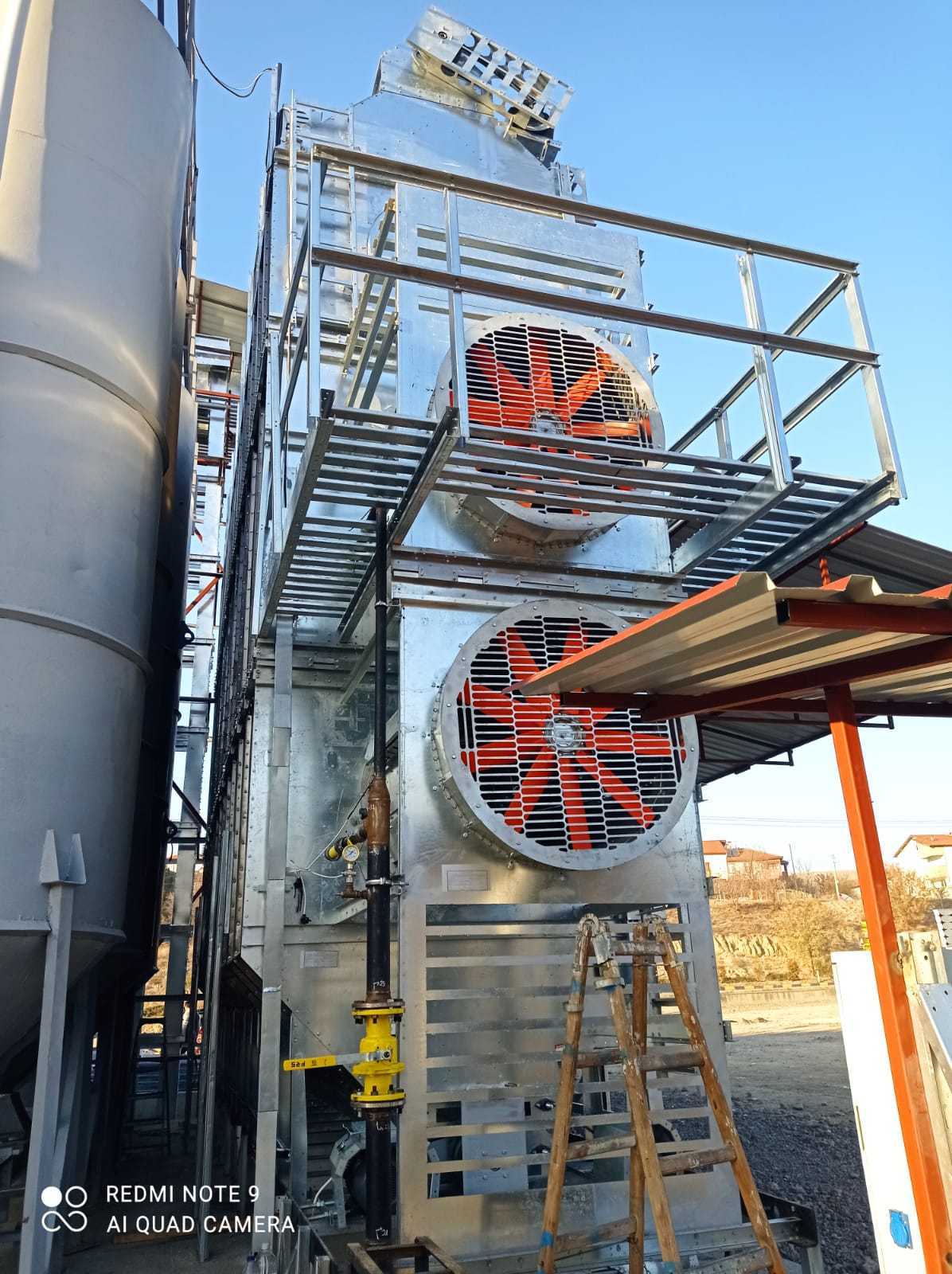

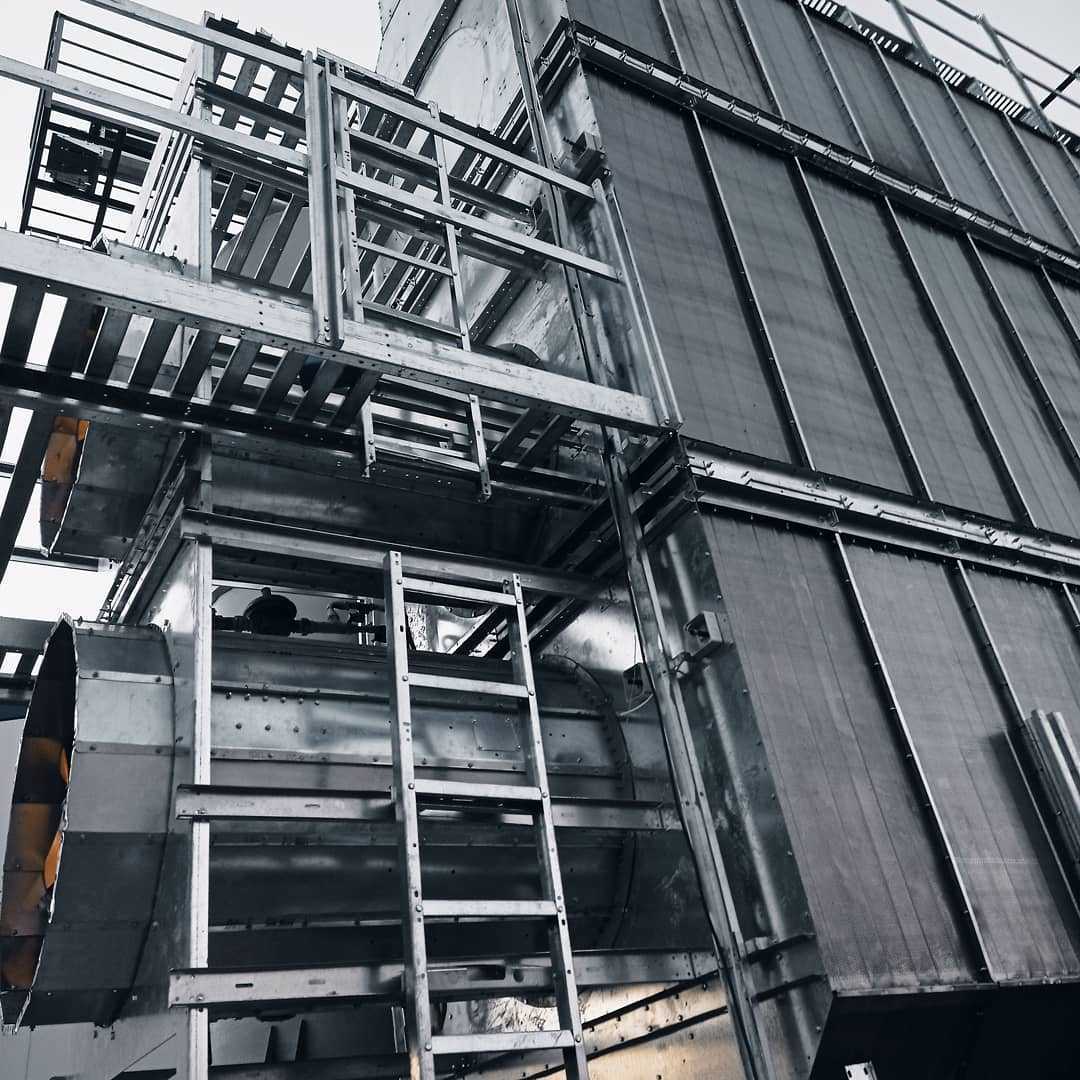

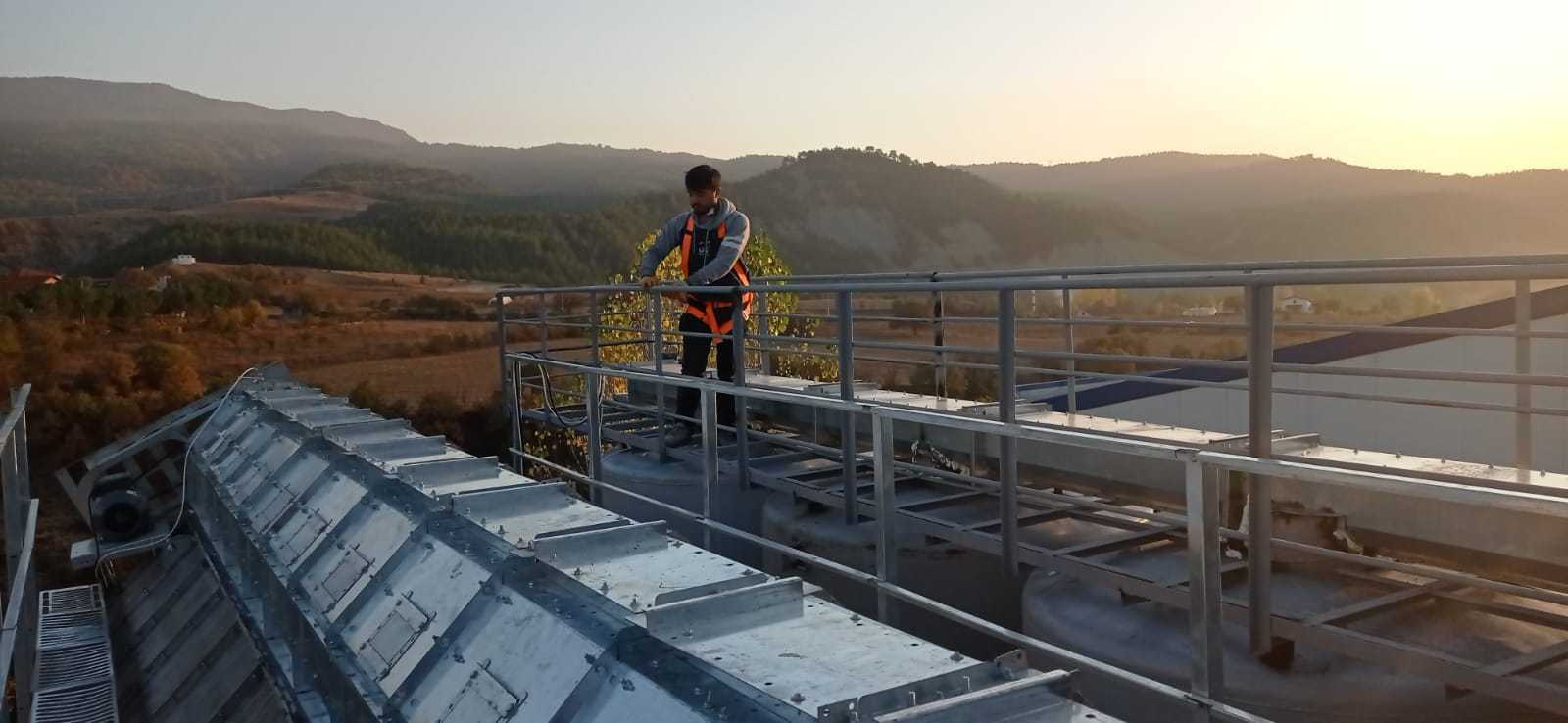

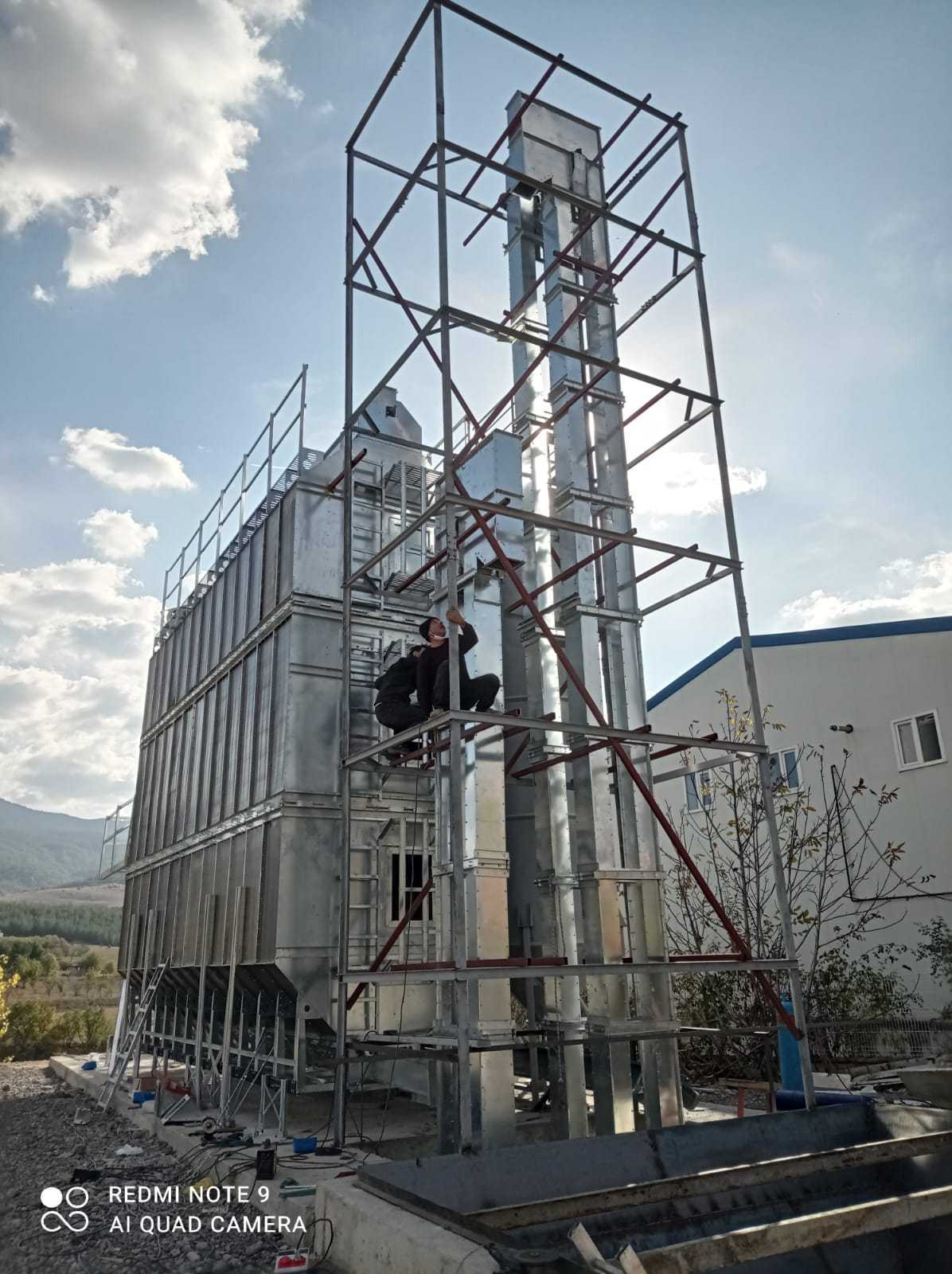

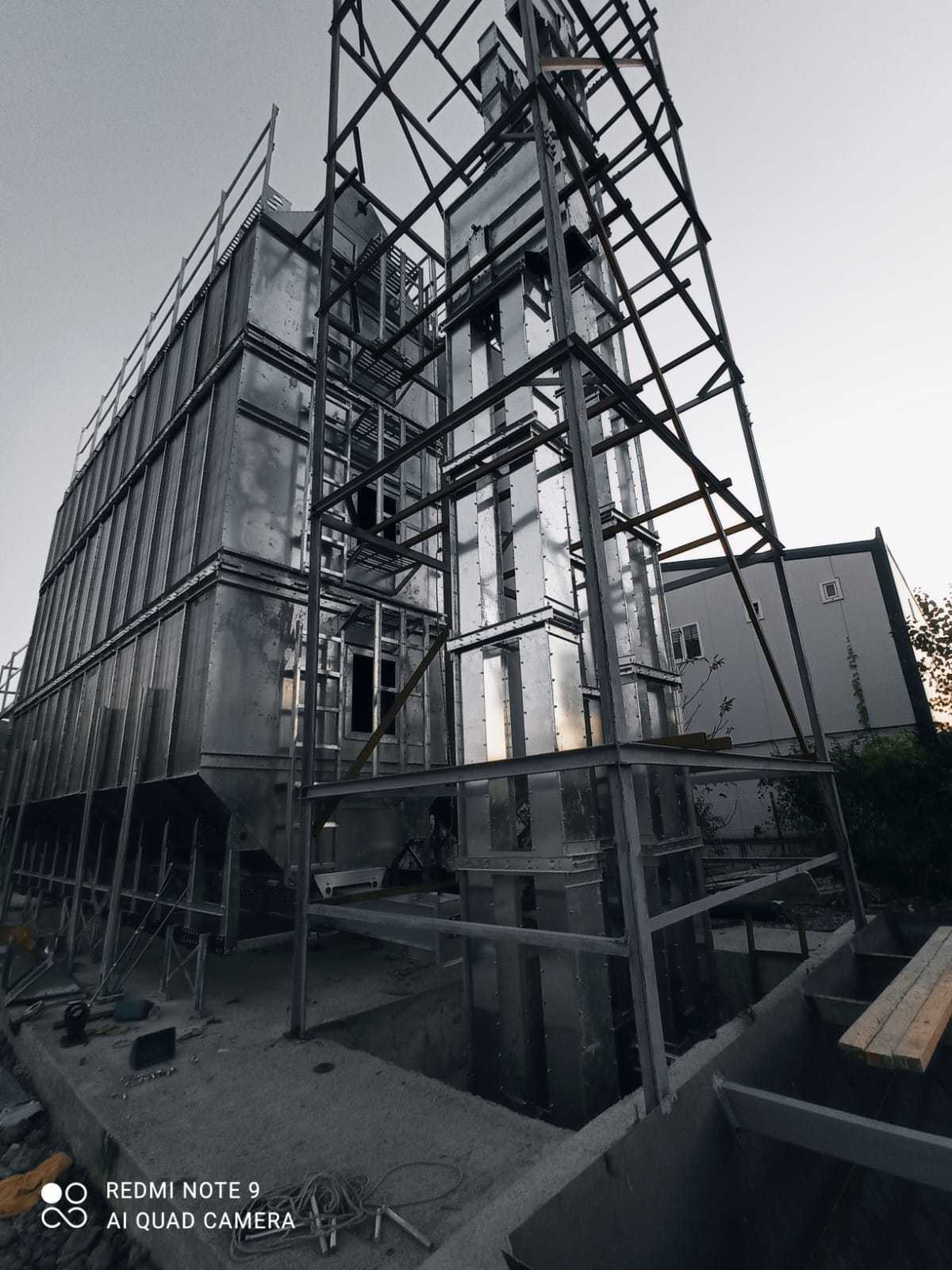

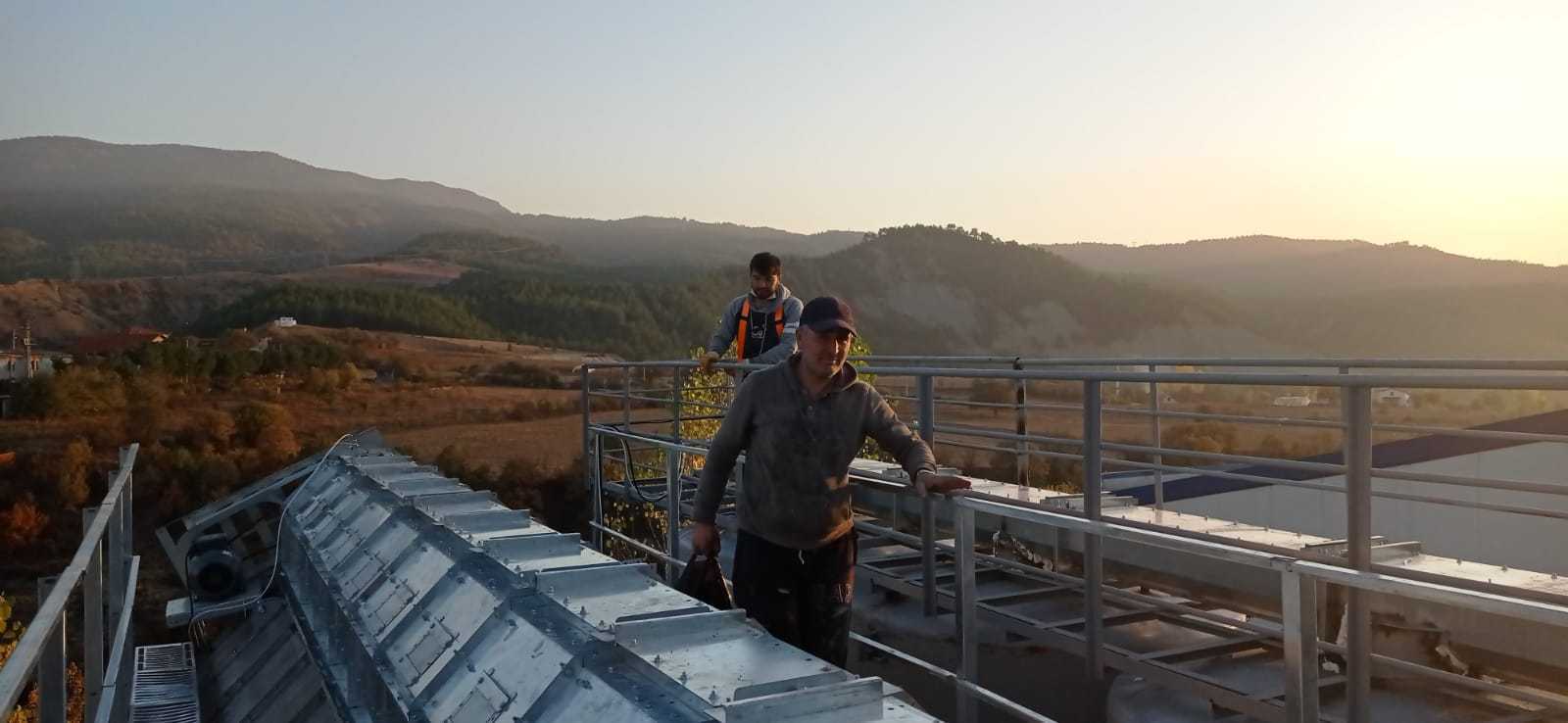

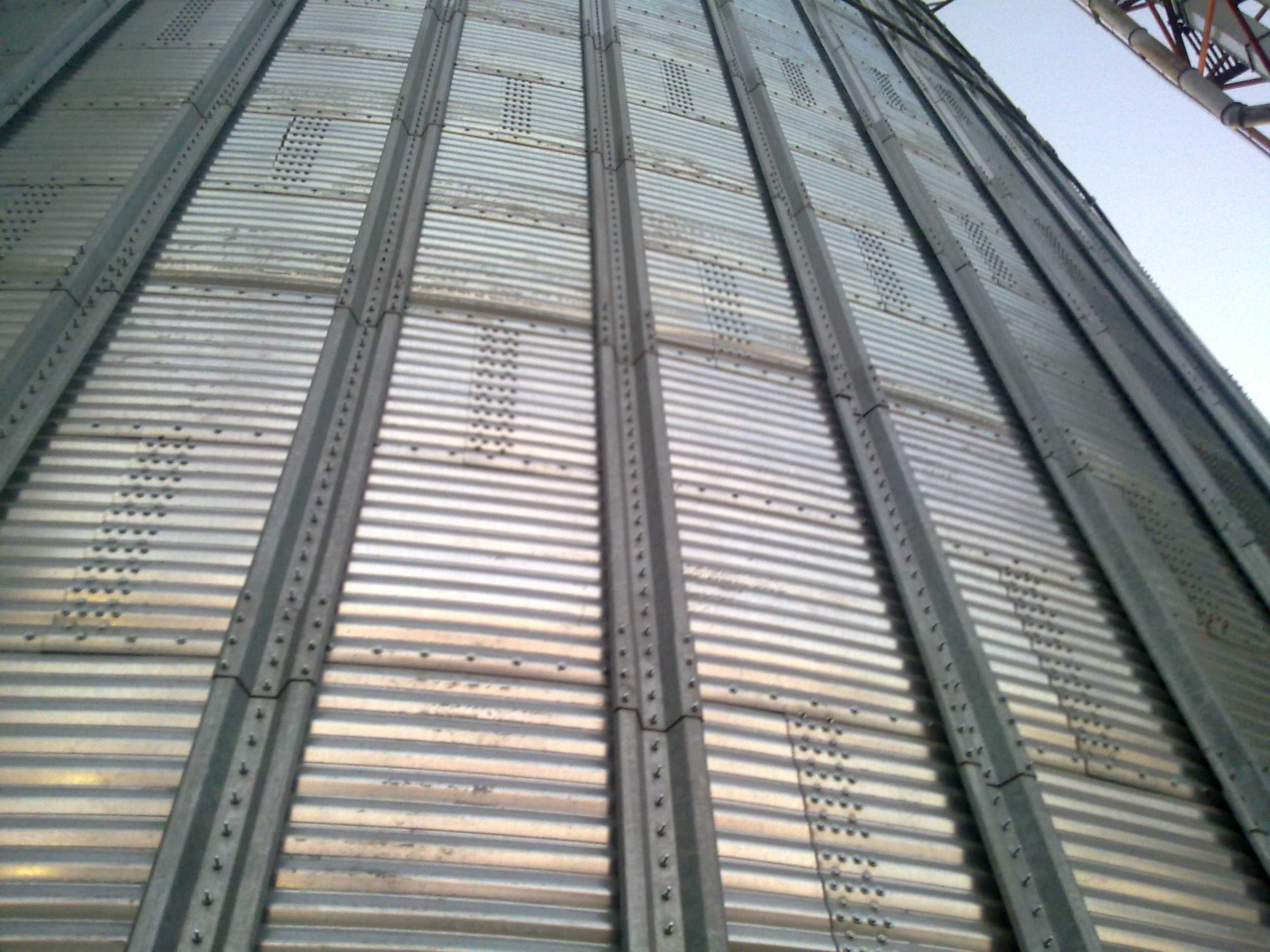

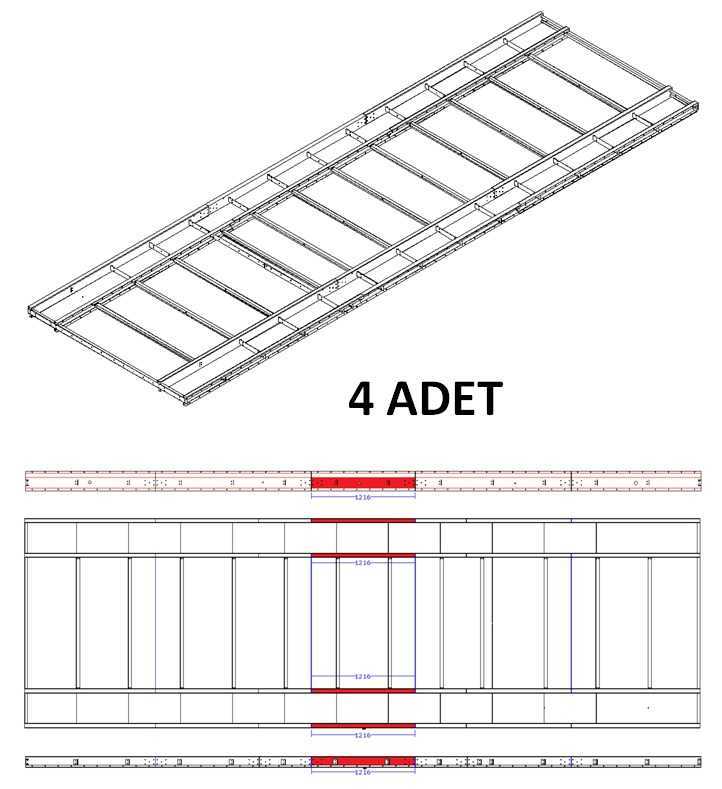

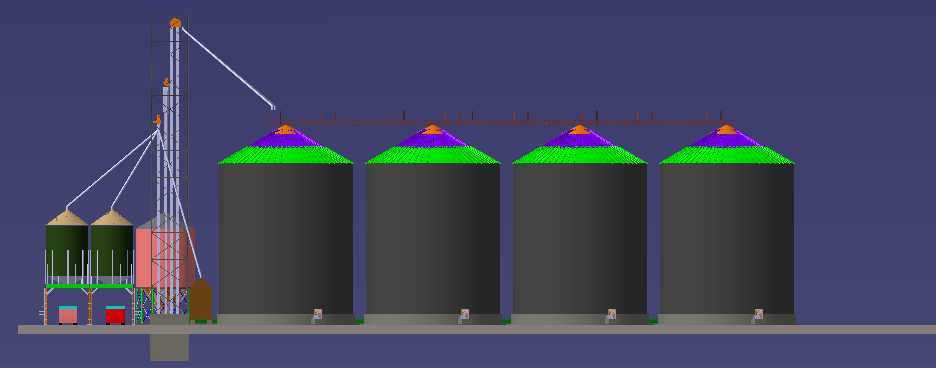

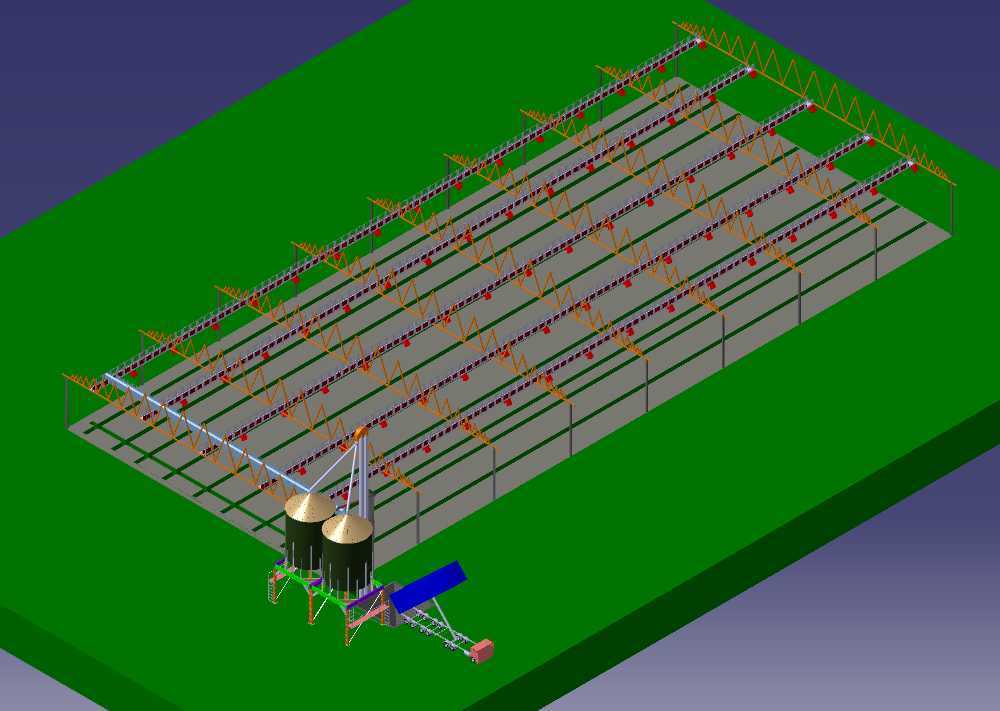

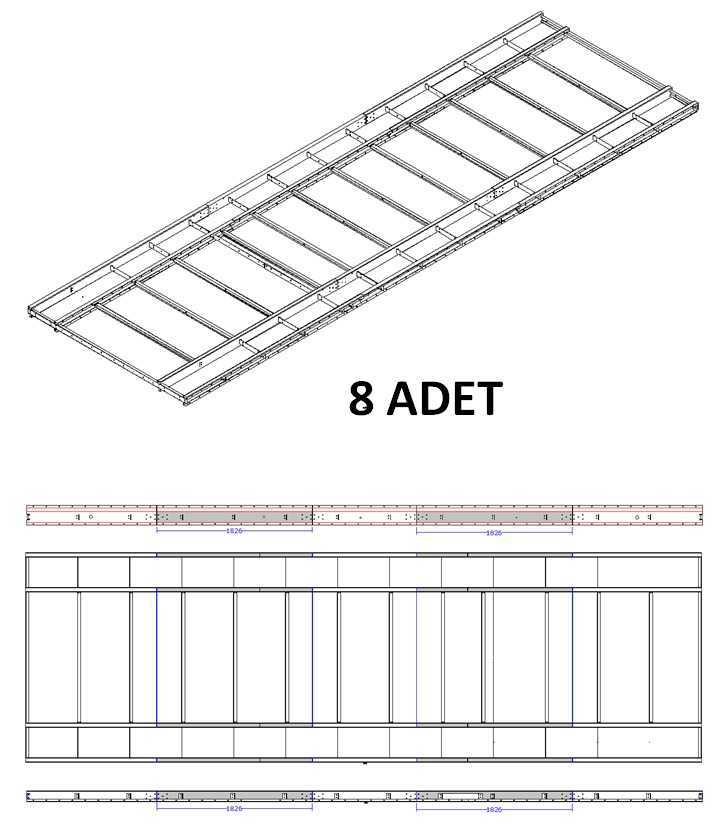

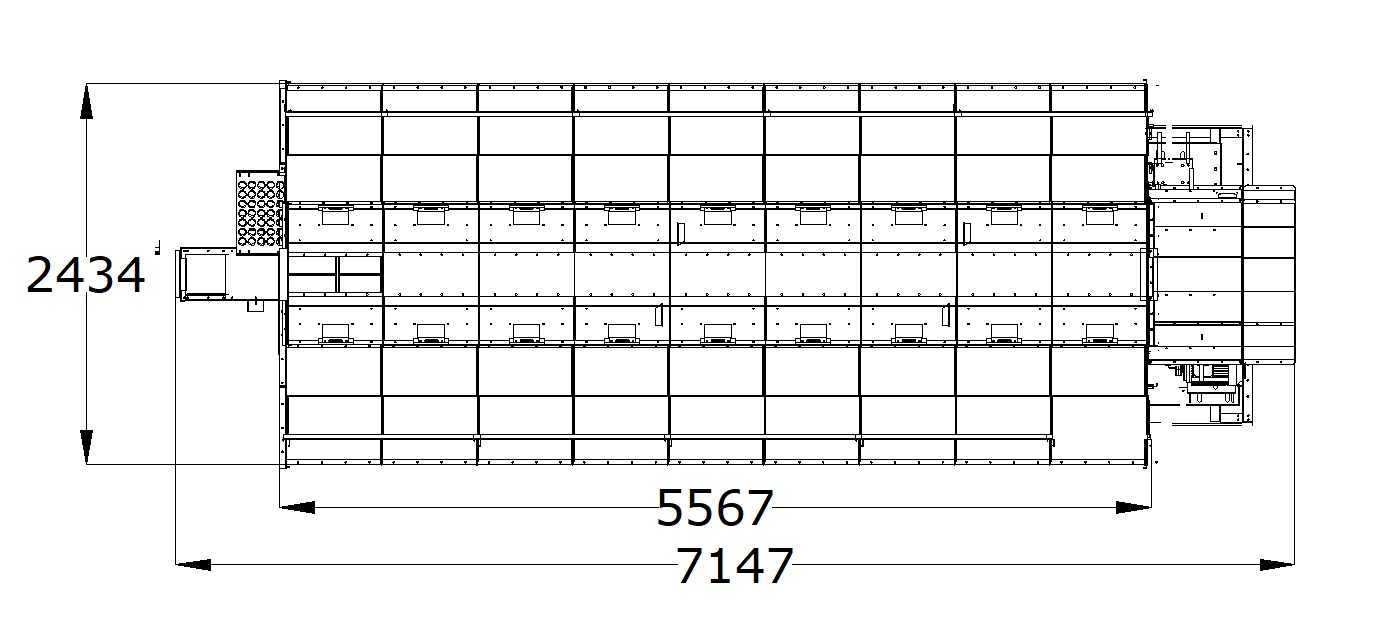

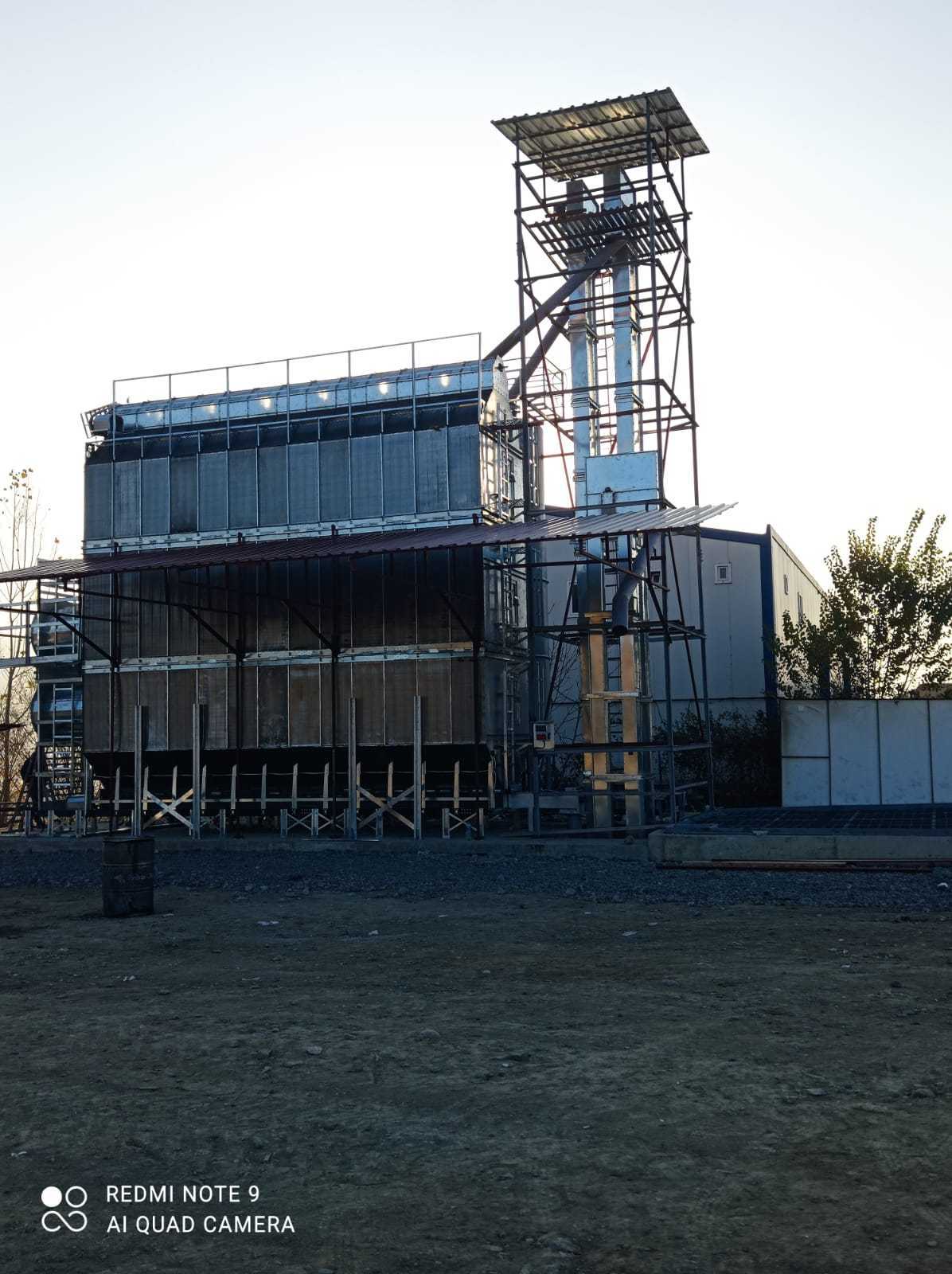

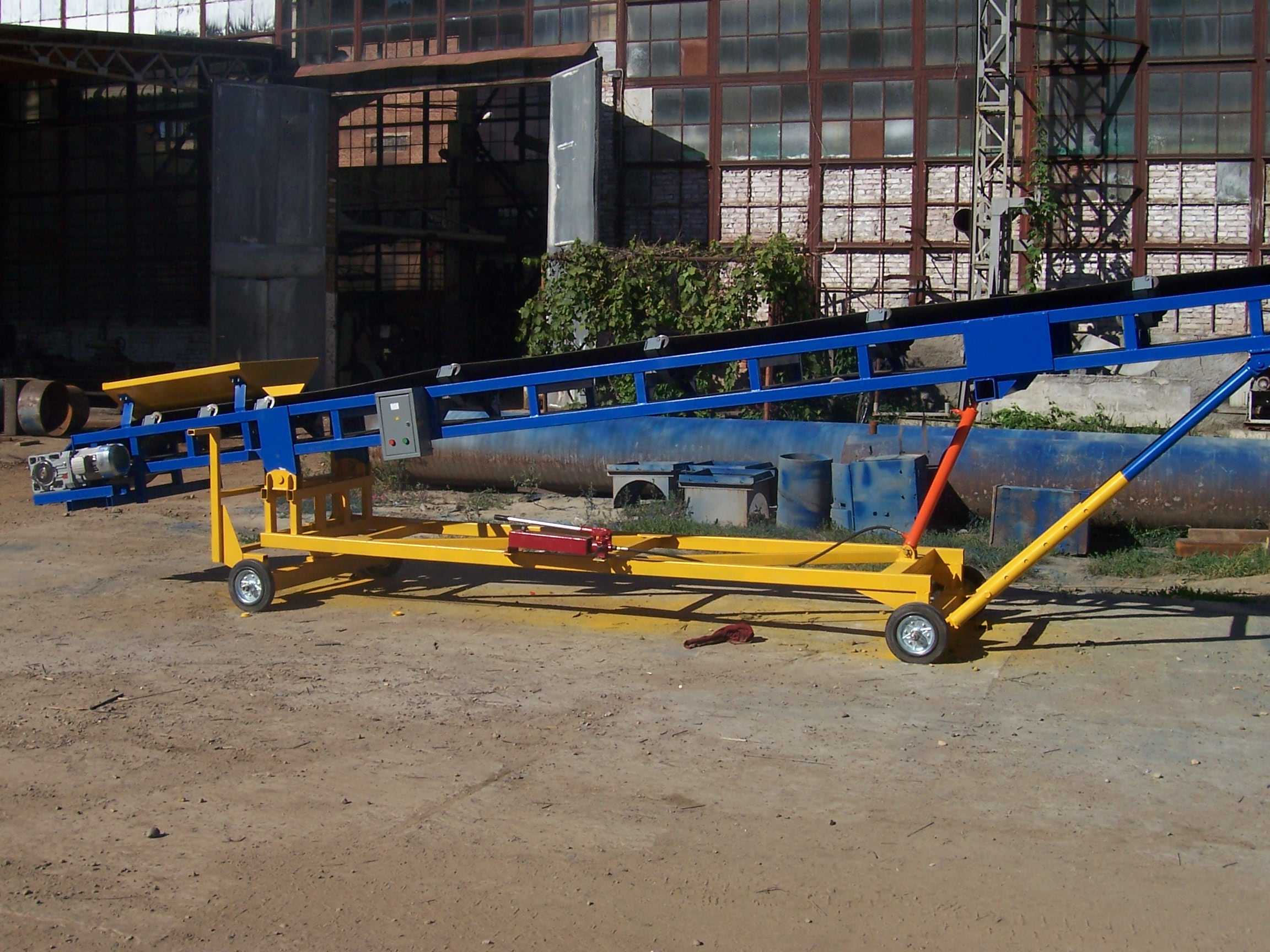

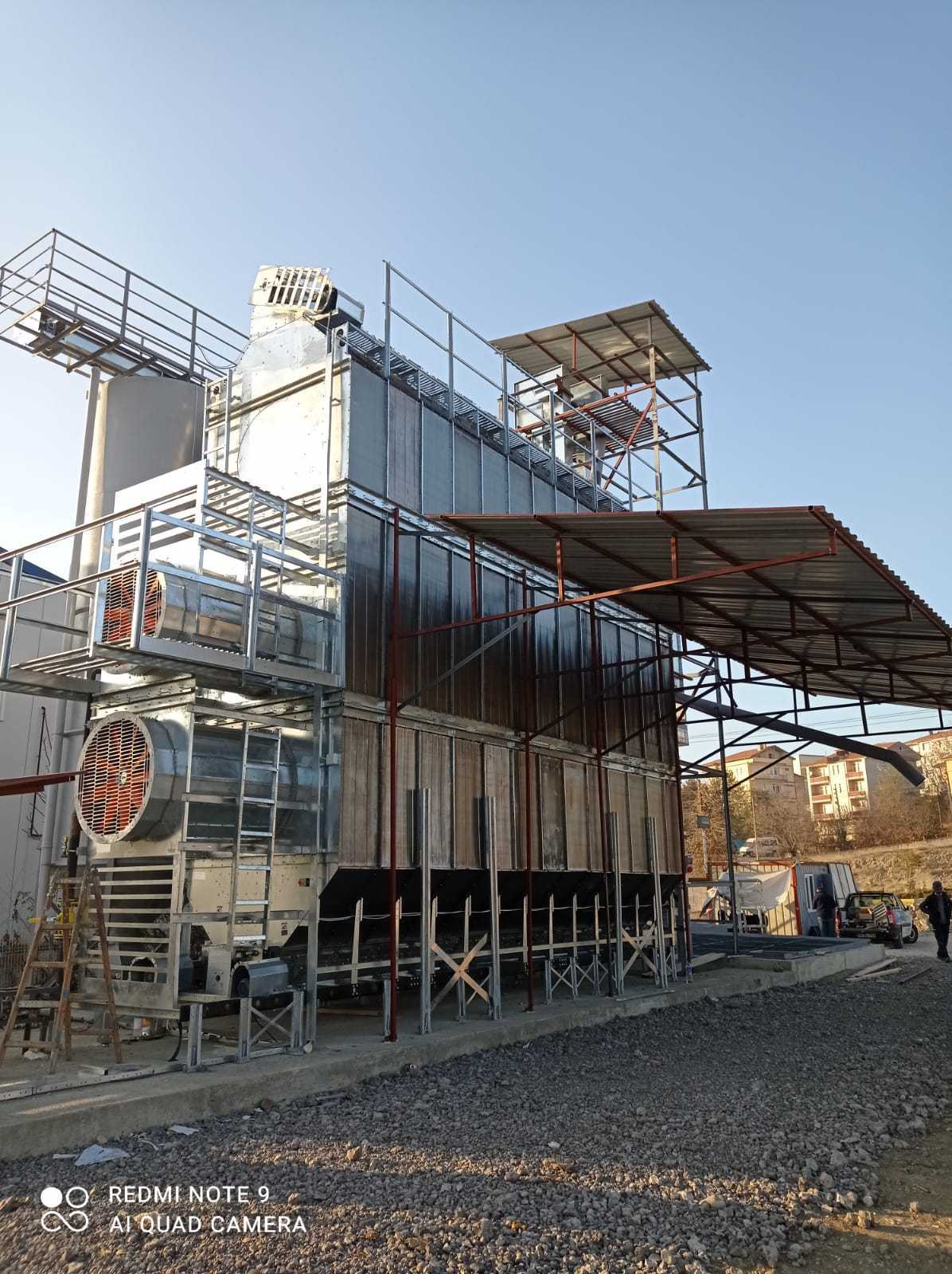

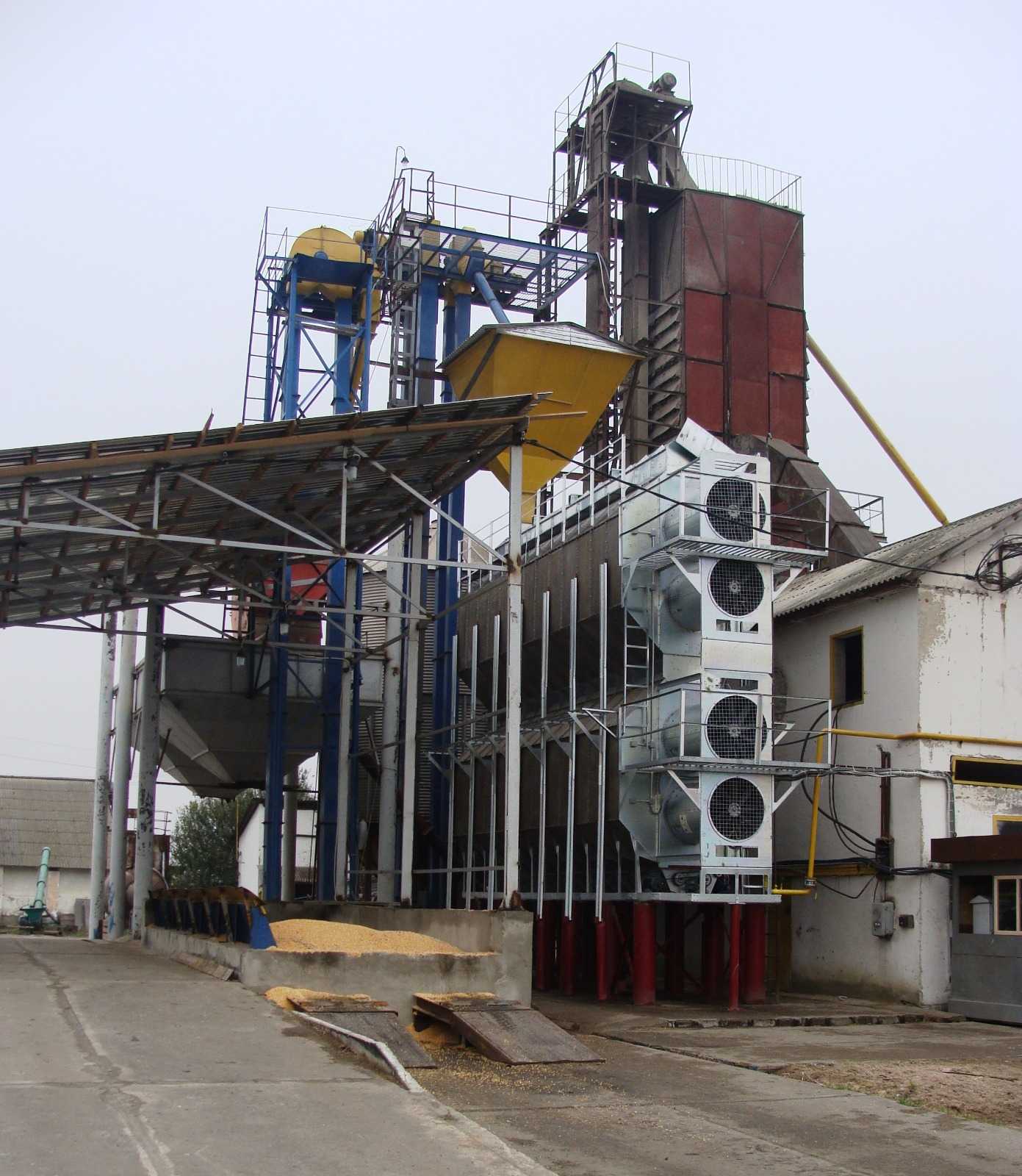

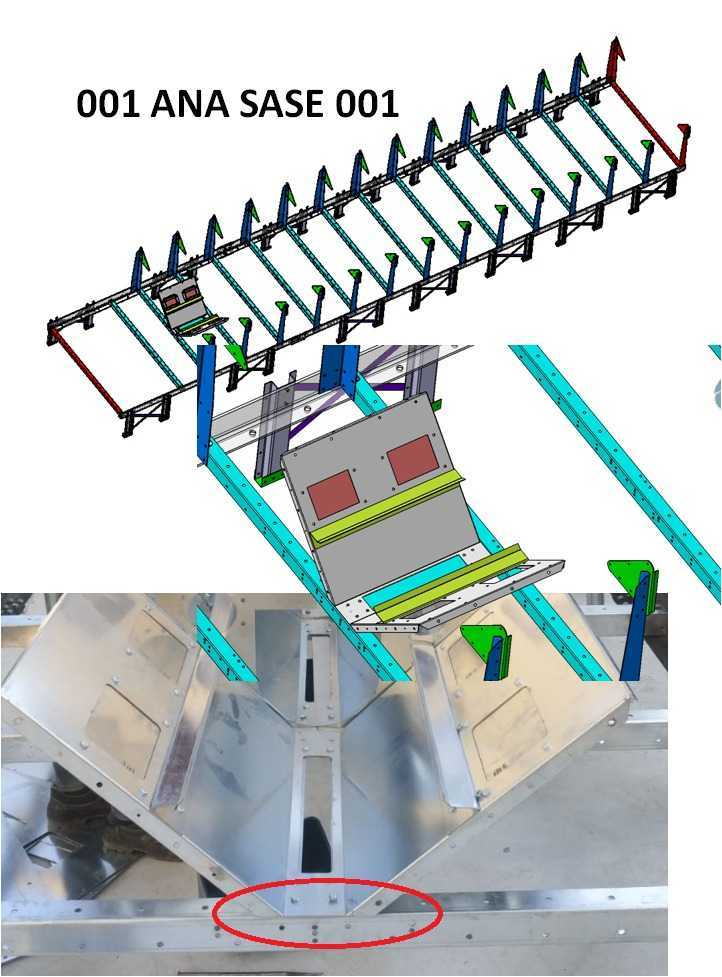

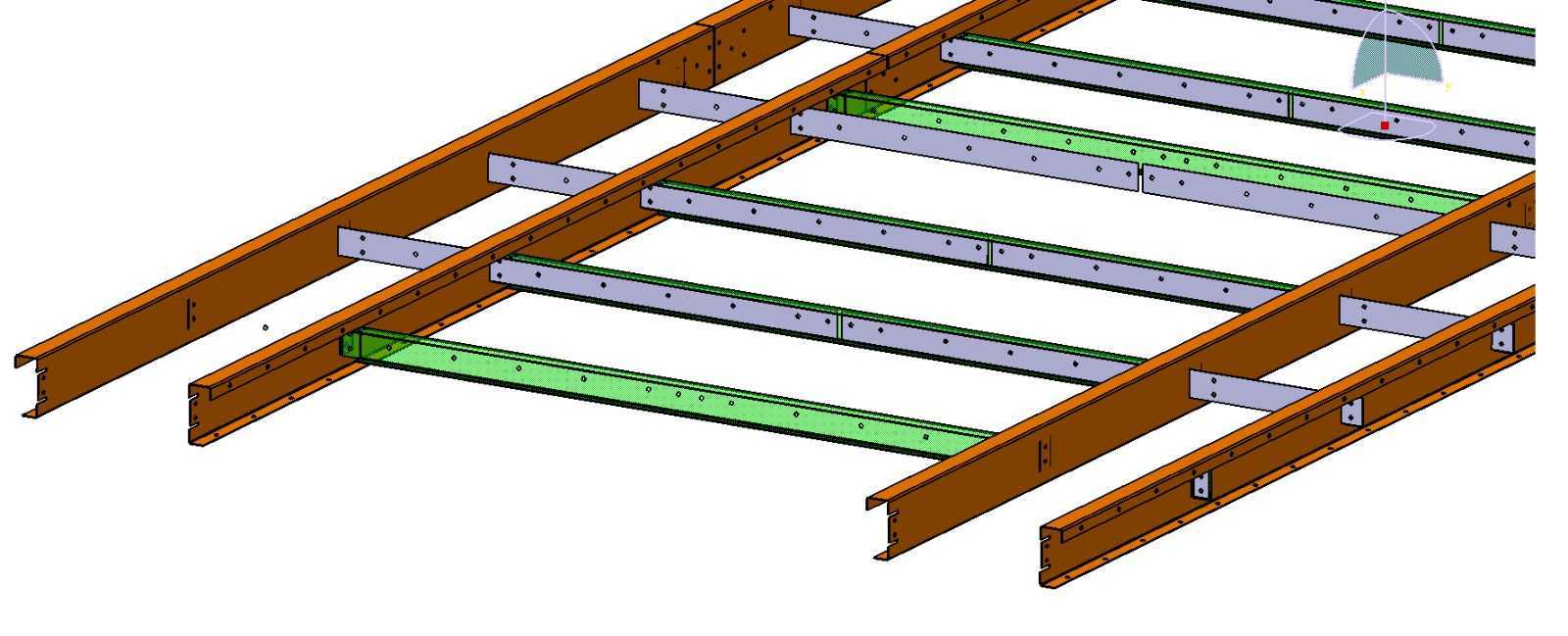

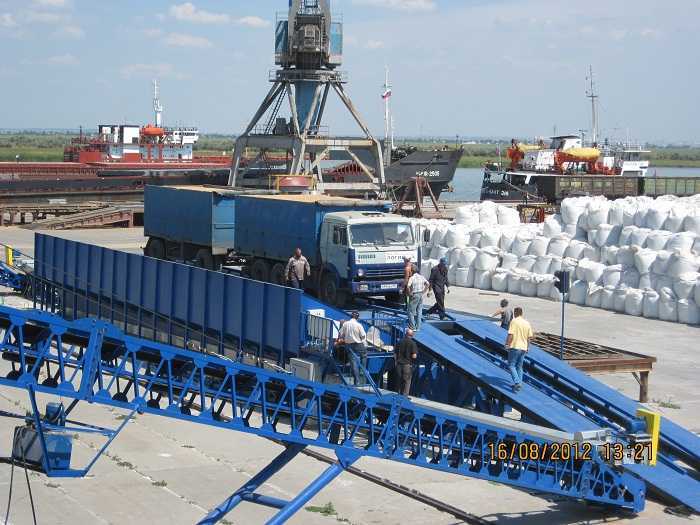

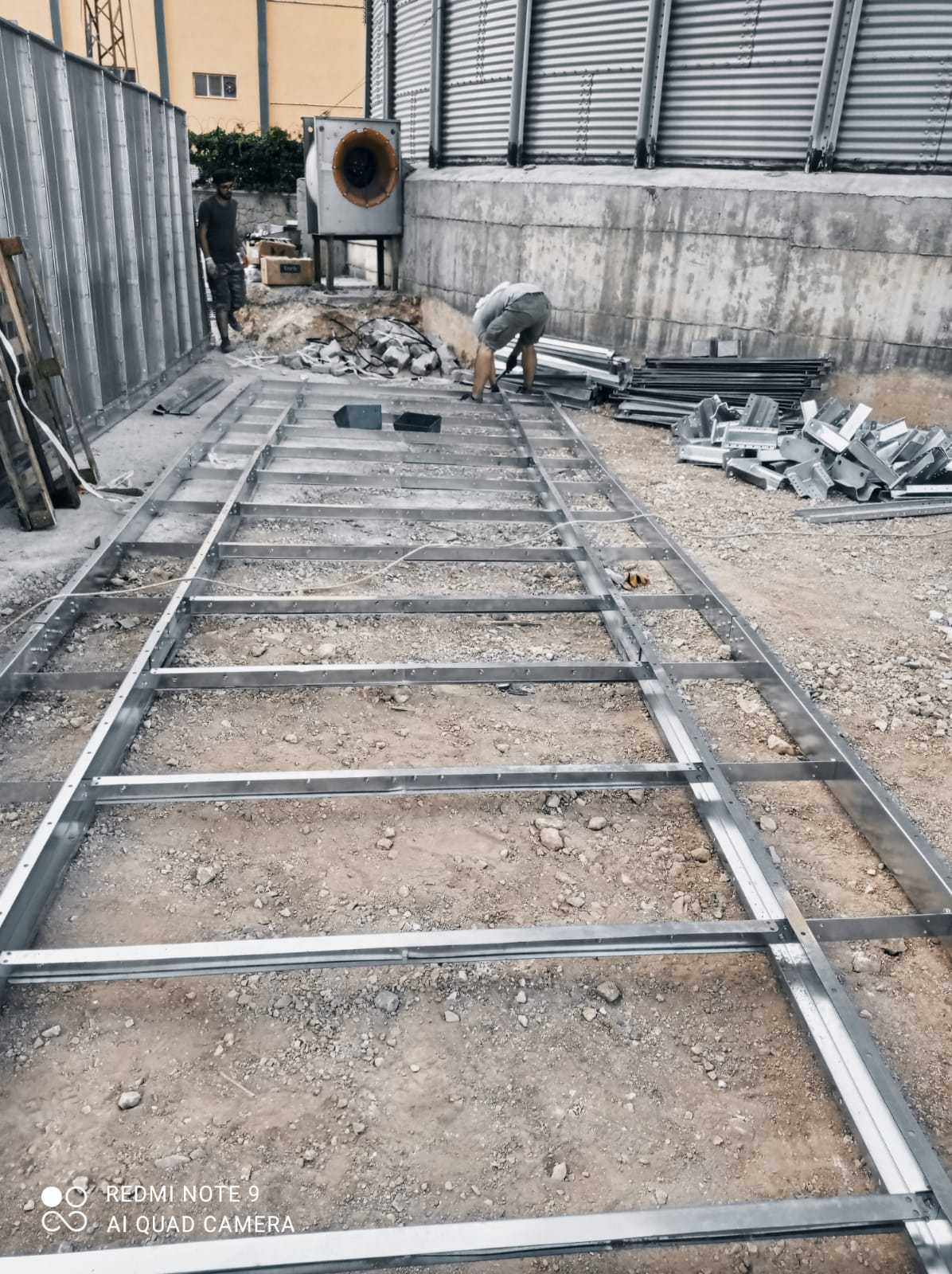

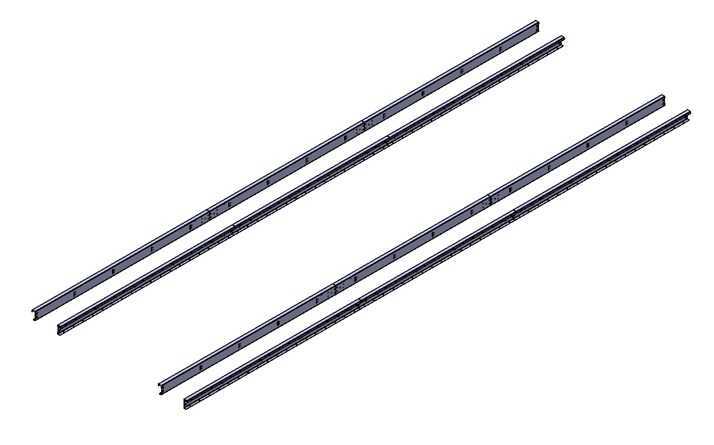

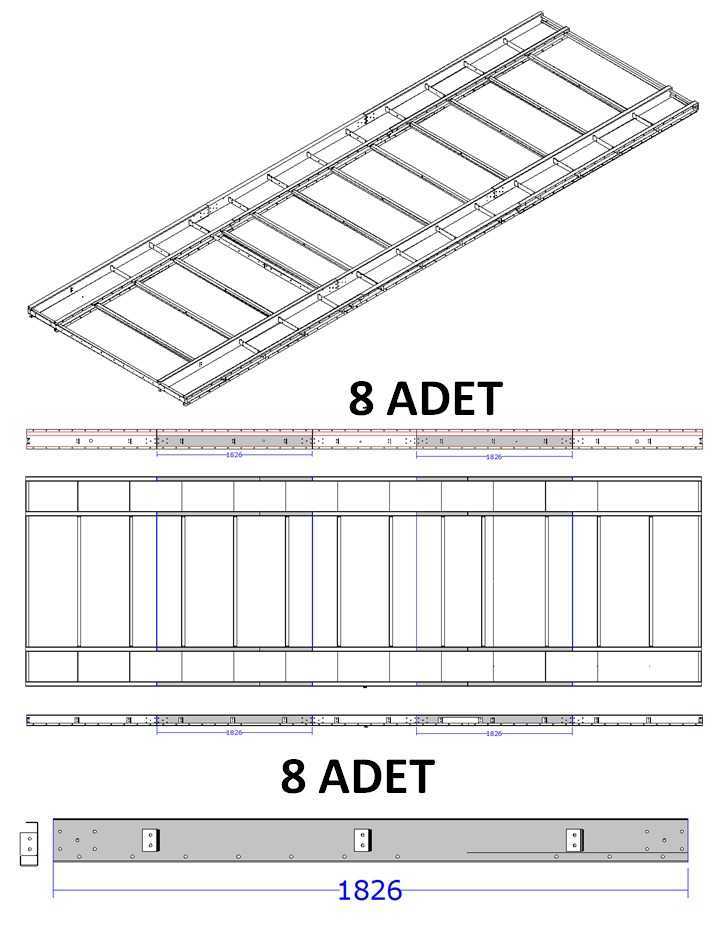

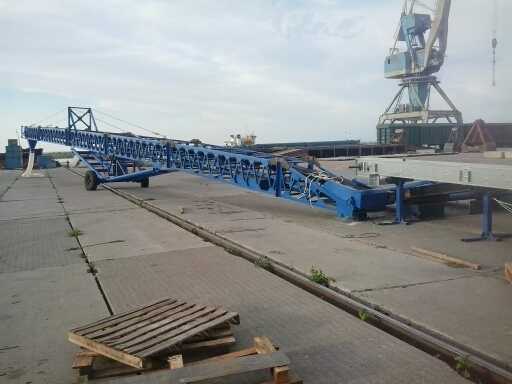

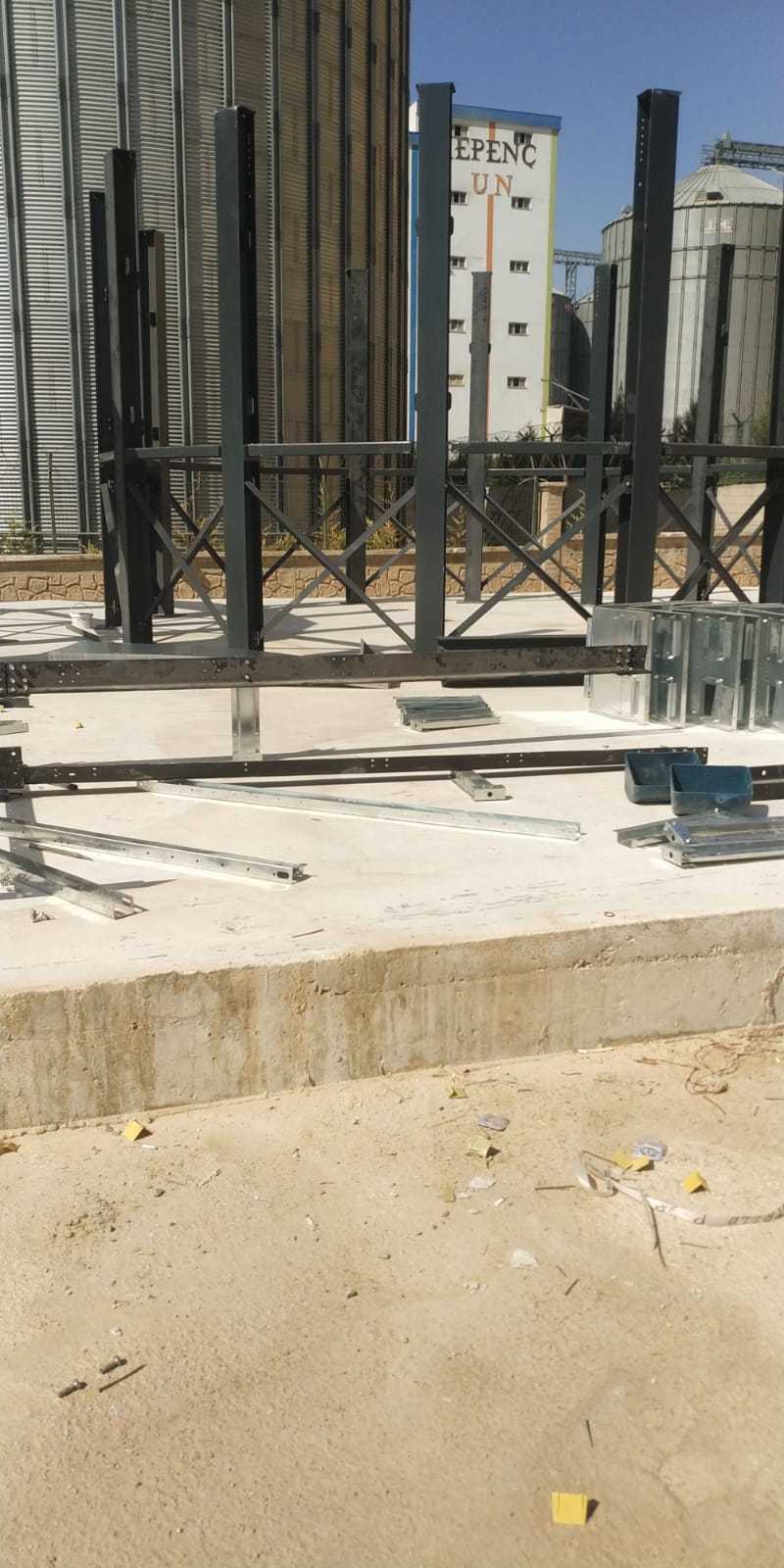

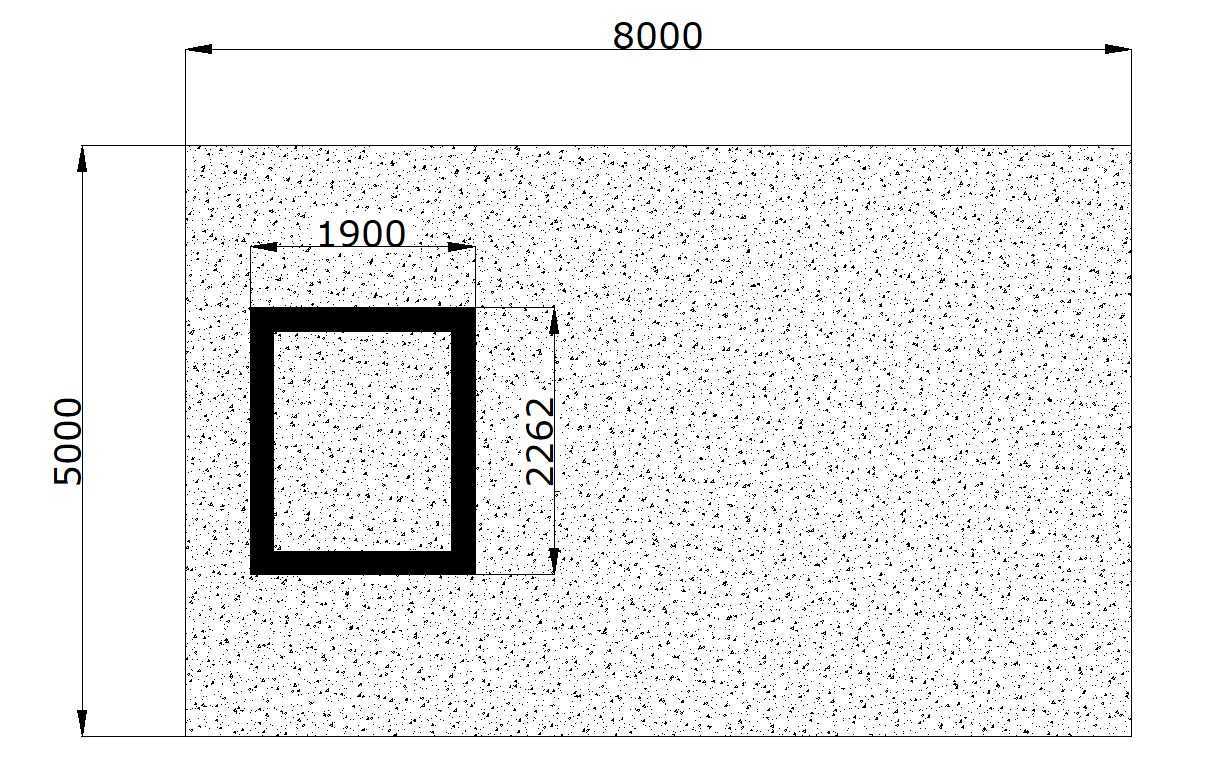

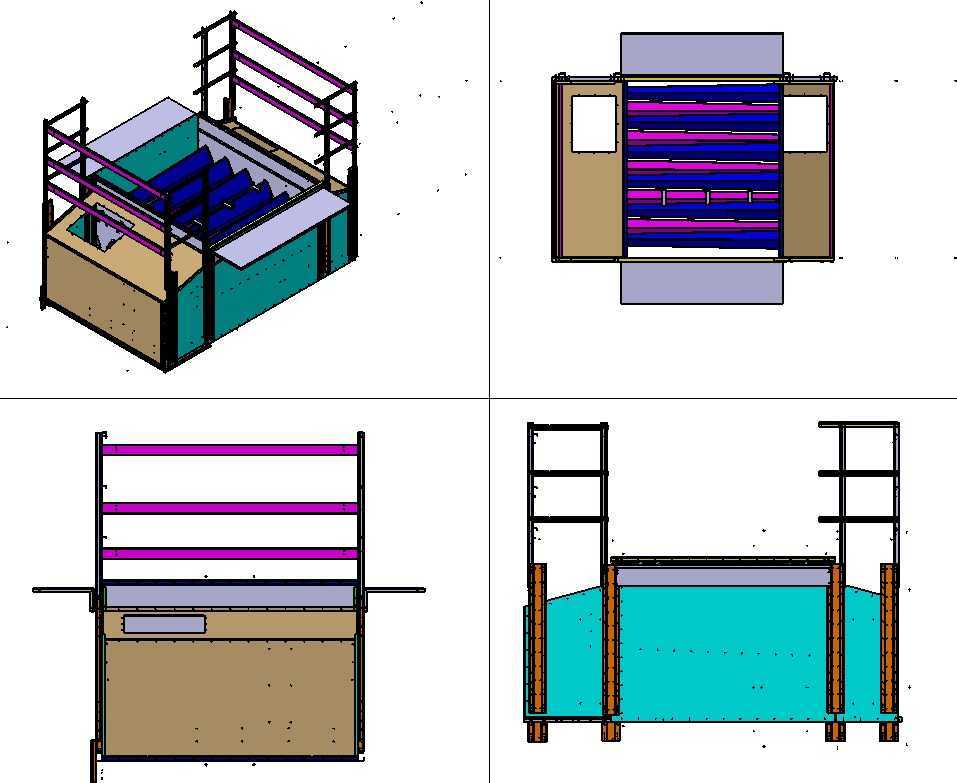

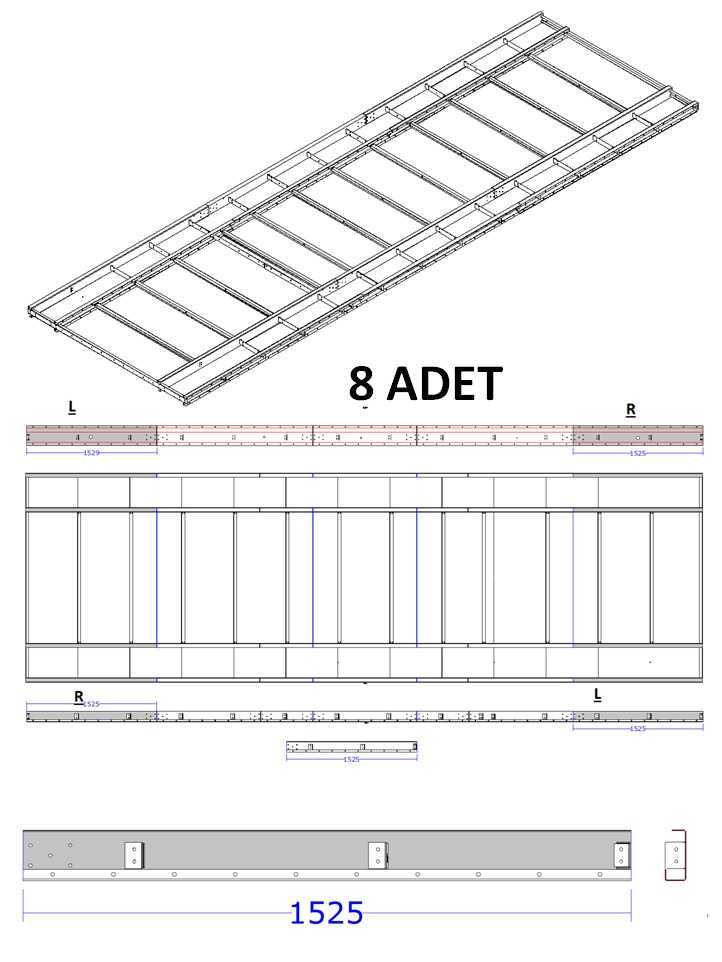

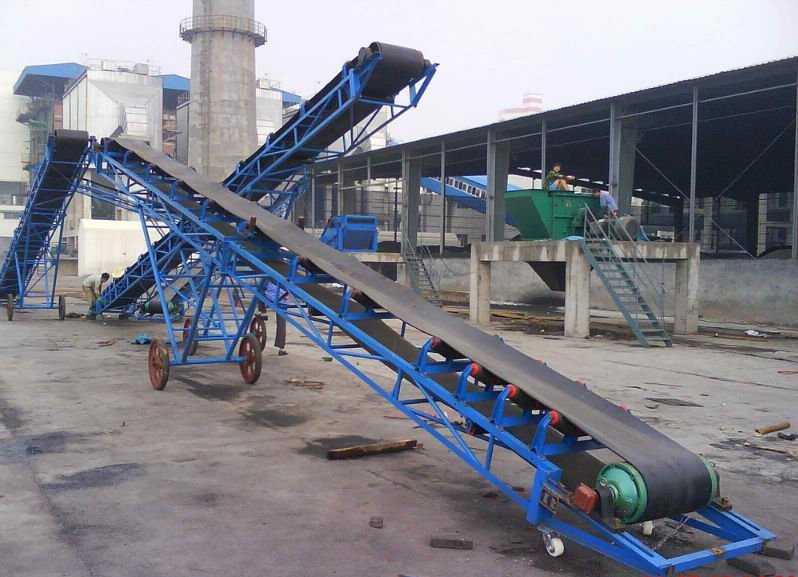

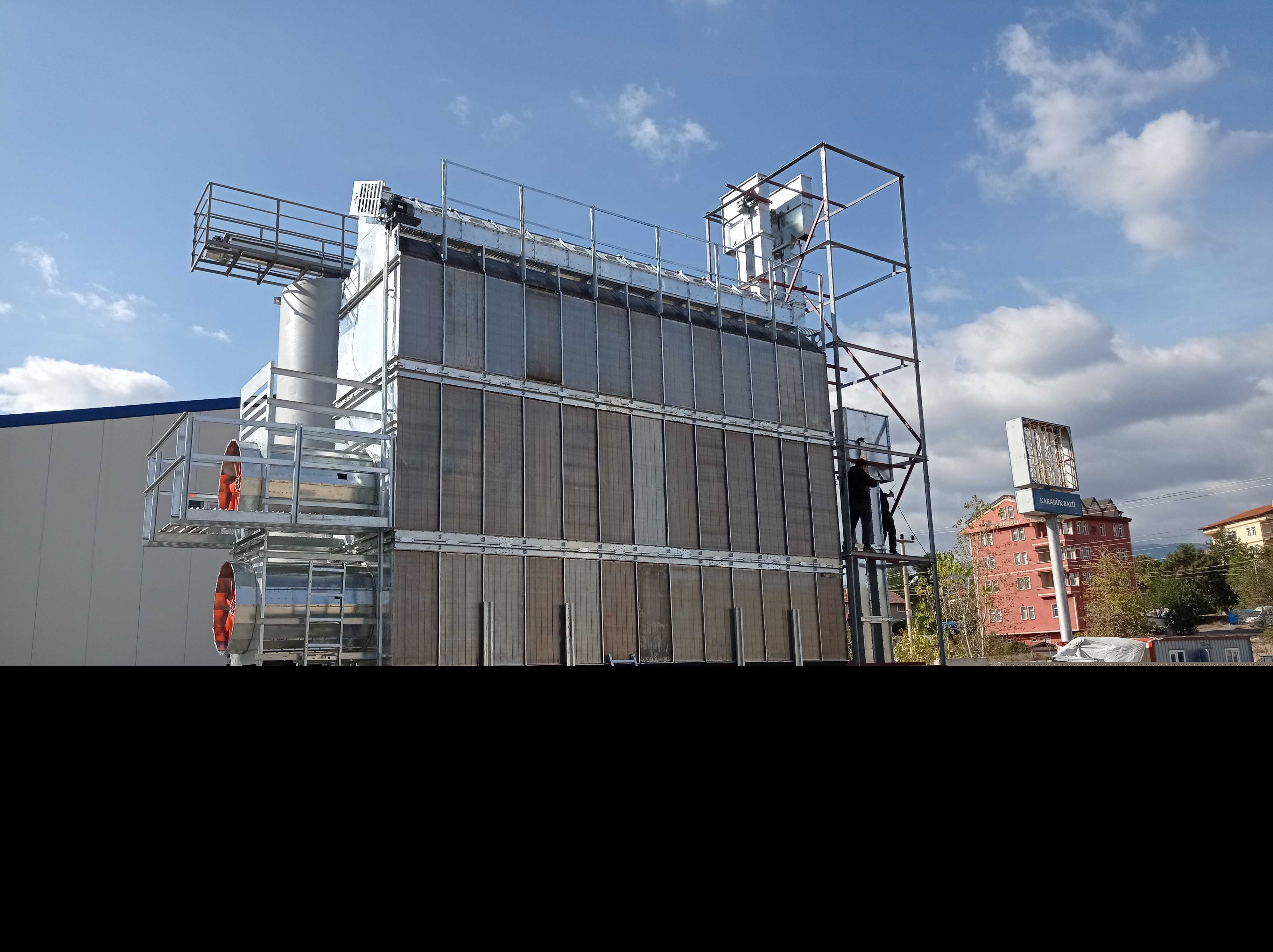

　　关于外形尺寸与安装边界，整套设备的主体塔体采用矩形截面设计，安装时需预留足够的设备周边操作空间：设备正面的操作侧需预留不小于1.5米的通行与检修空间，用于日常操作电控柜、打开检修门作业；设备进风侧连接热风管路的区域，需预留热风管道的安装与保温施工空间，同时避开厂区内的高压线缆、消防通道；设备顶部的入料口对接进料提升机，需根据提升机的出料高度调整顶部平台的安装高度，顶部平台设置安全护栏与爬梯，满足高空作业的安全规范要求；设备底部的出料口高度适配通用皮带输送机的接料高度，可直接将烘干后的谷物输送至后续的仓储或加工工段。设备整体的载荷分布经过结构校核，底部支撑脚的位置对应混凝土基础的预埋螺栓点位，安装时需保证基础的水平度偏差在允许范围内，避免设备运行过程中出现料流偏斜、部件磨损不均的问题。

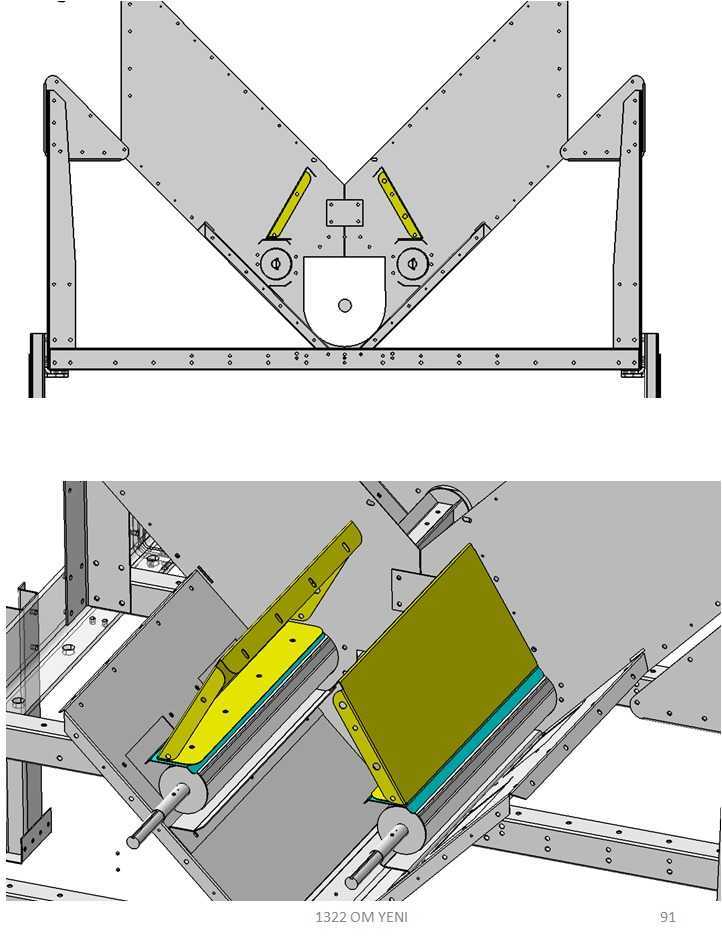

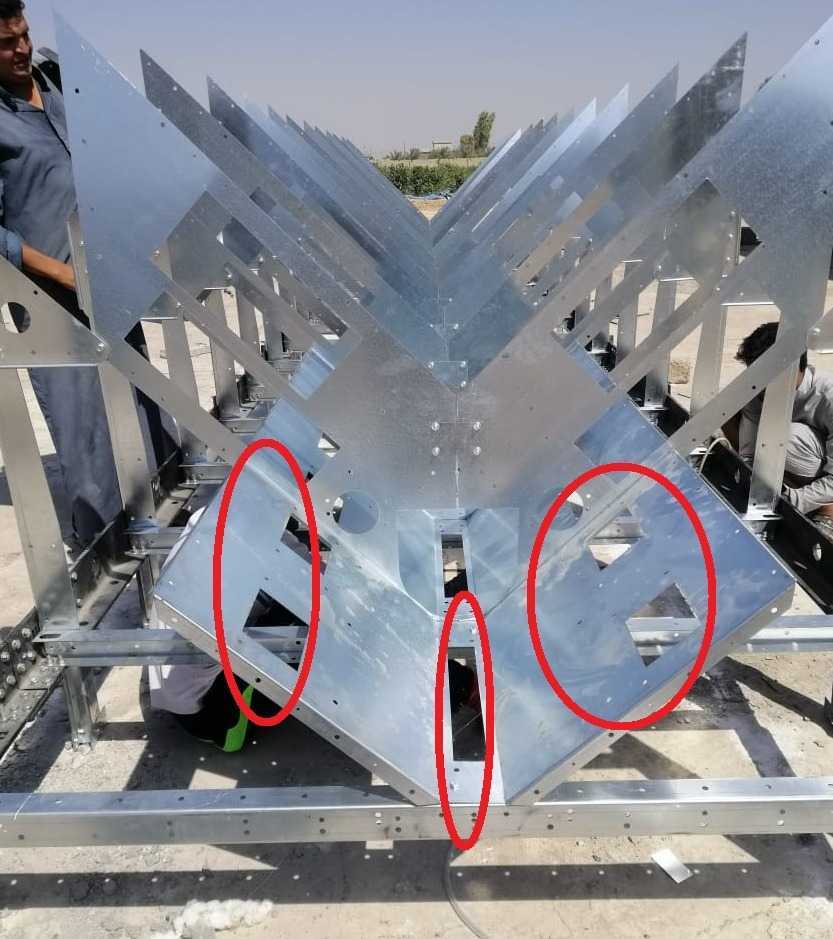

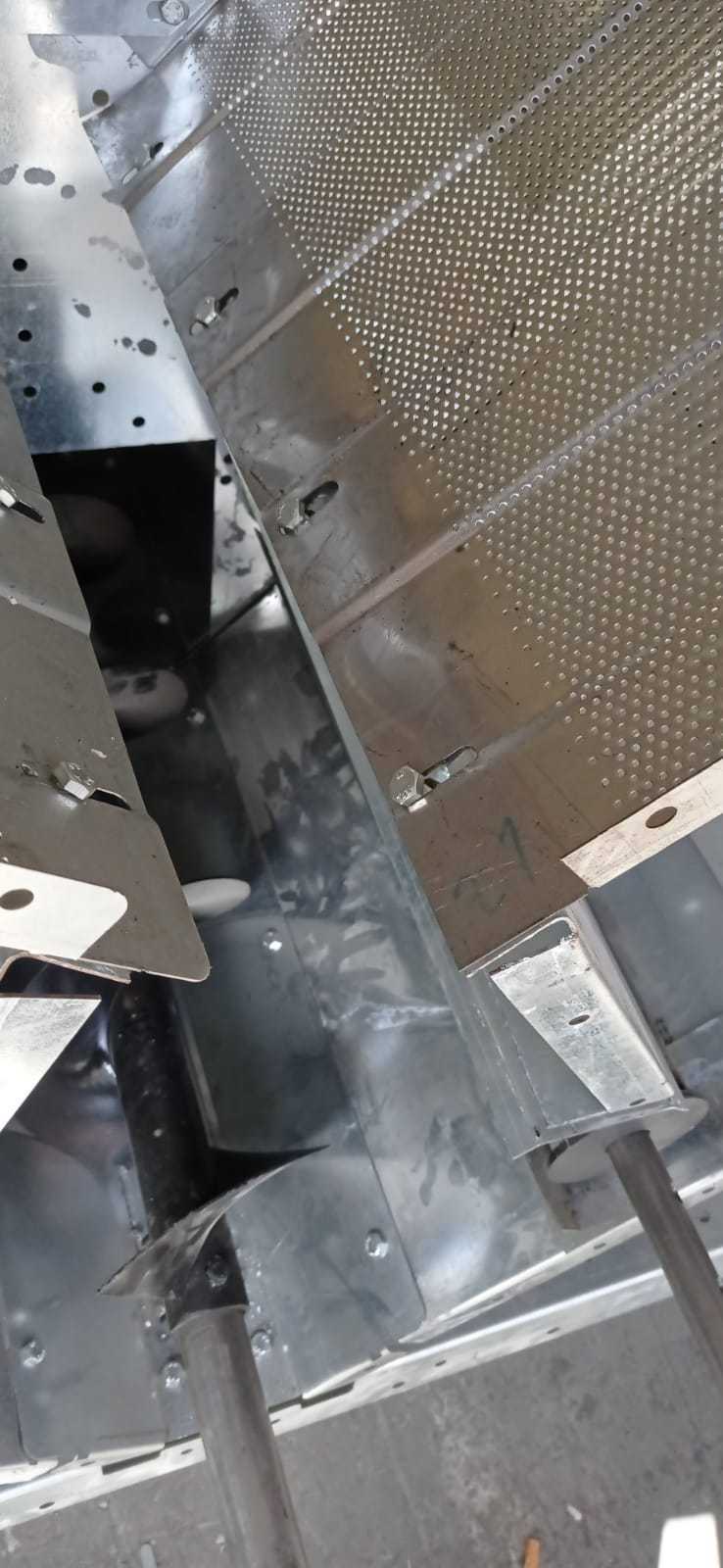

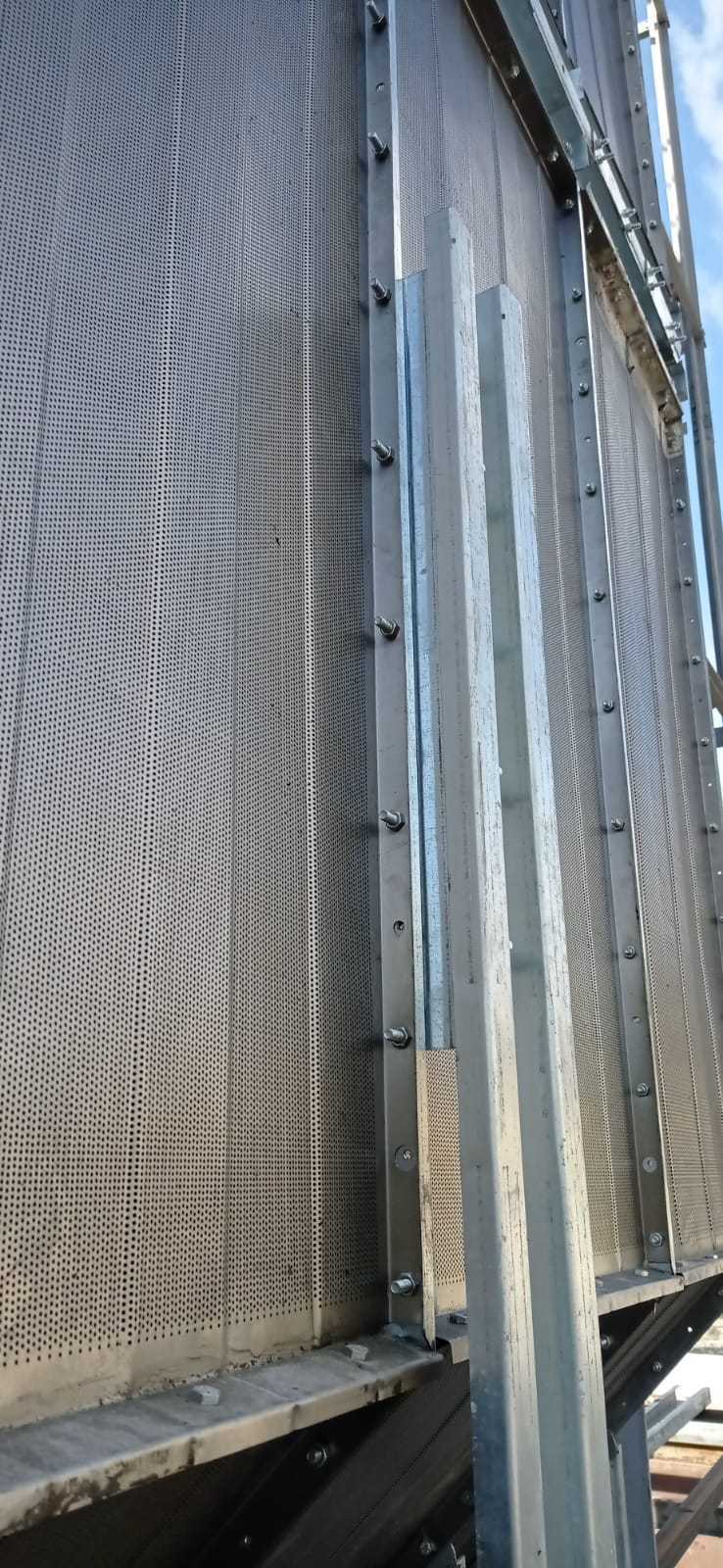

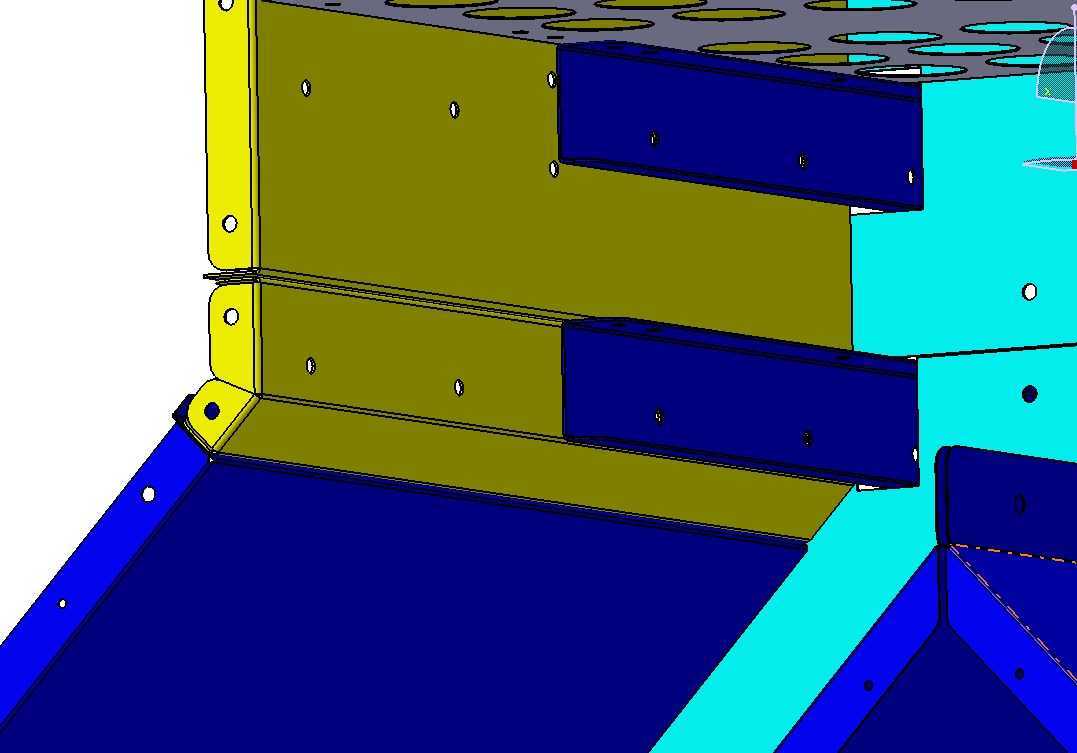

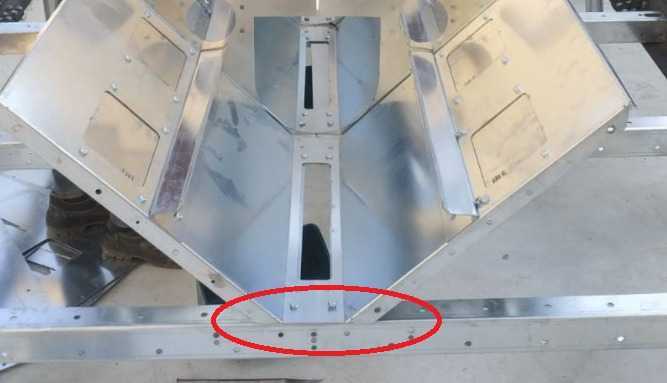

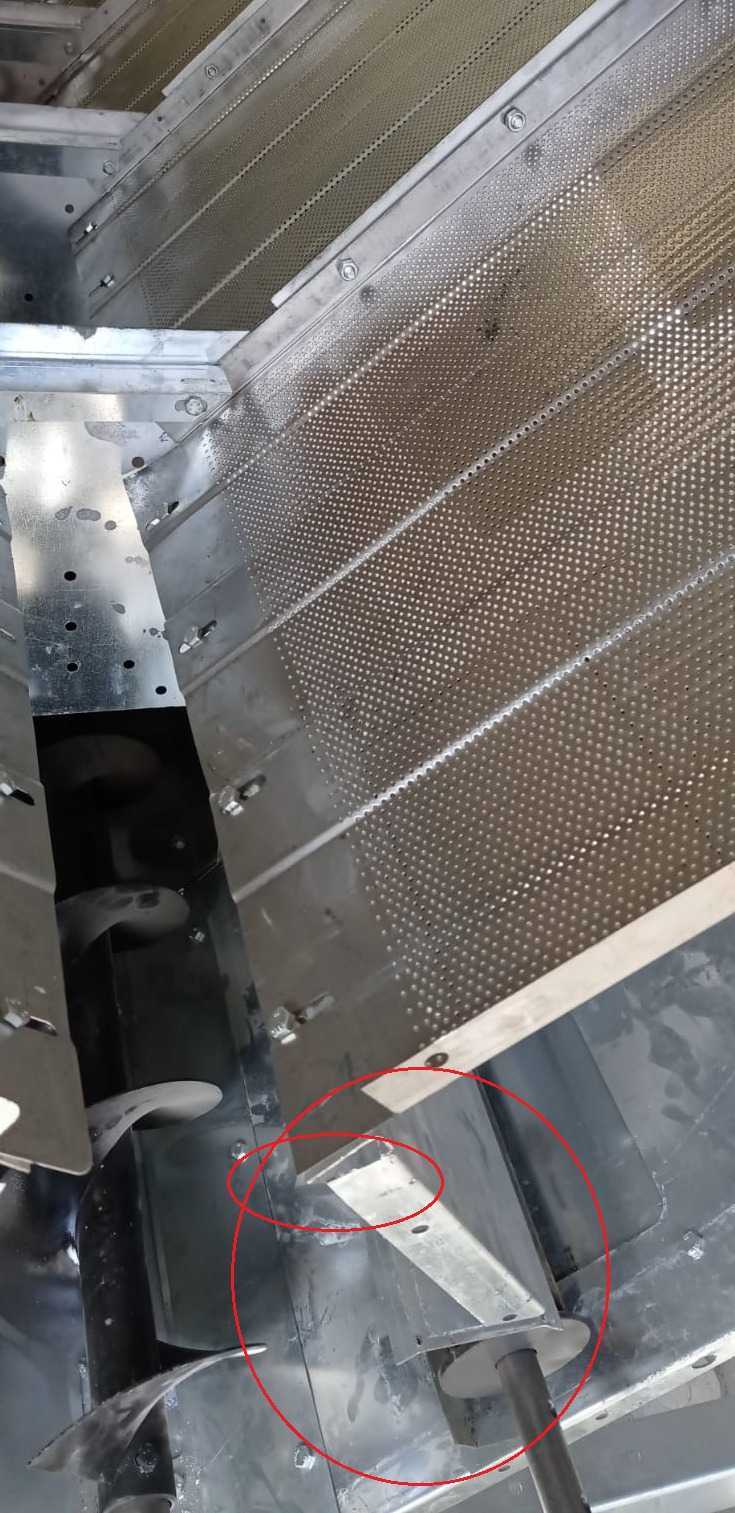

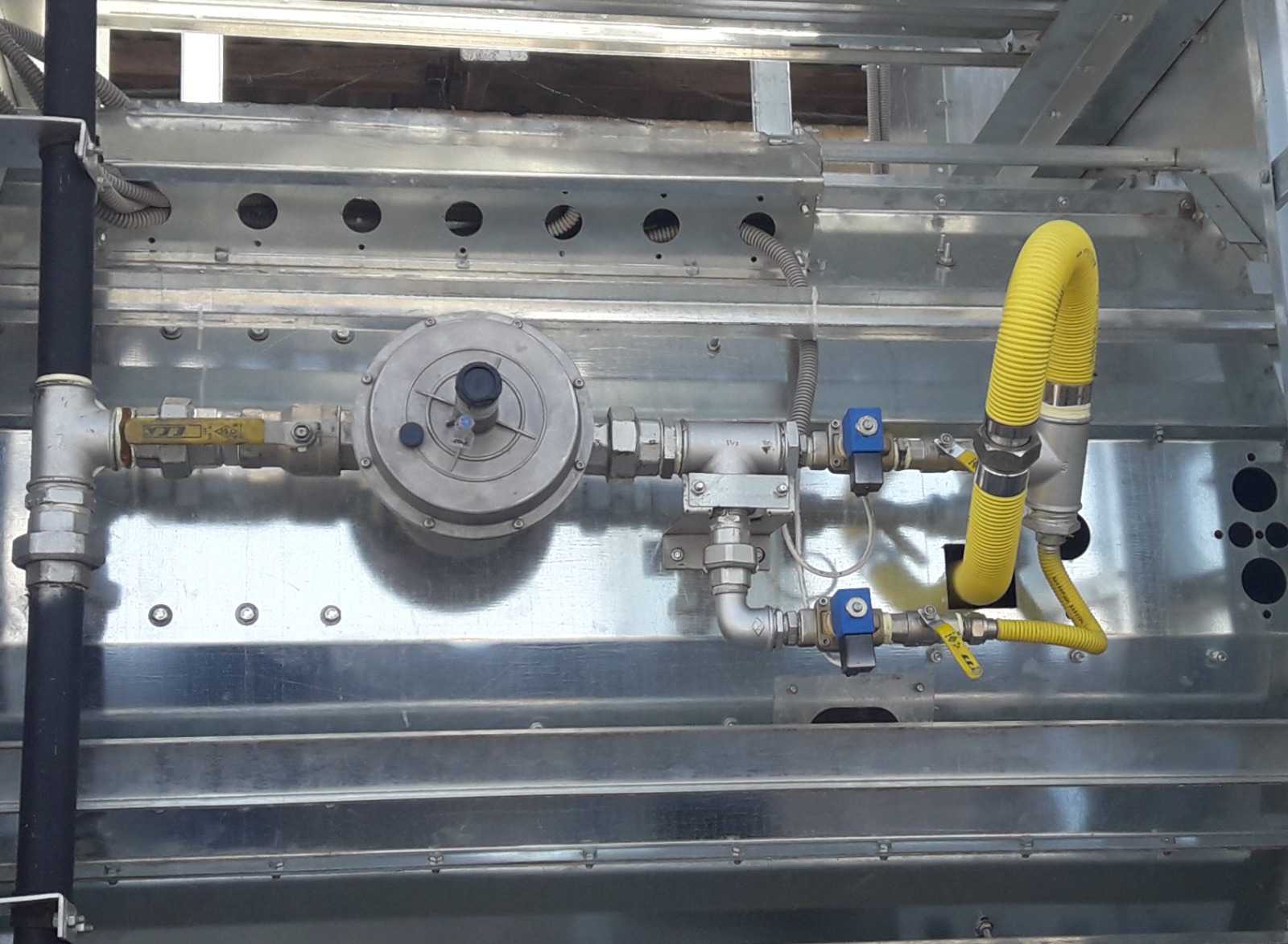

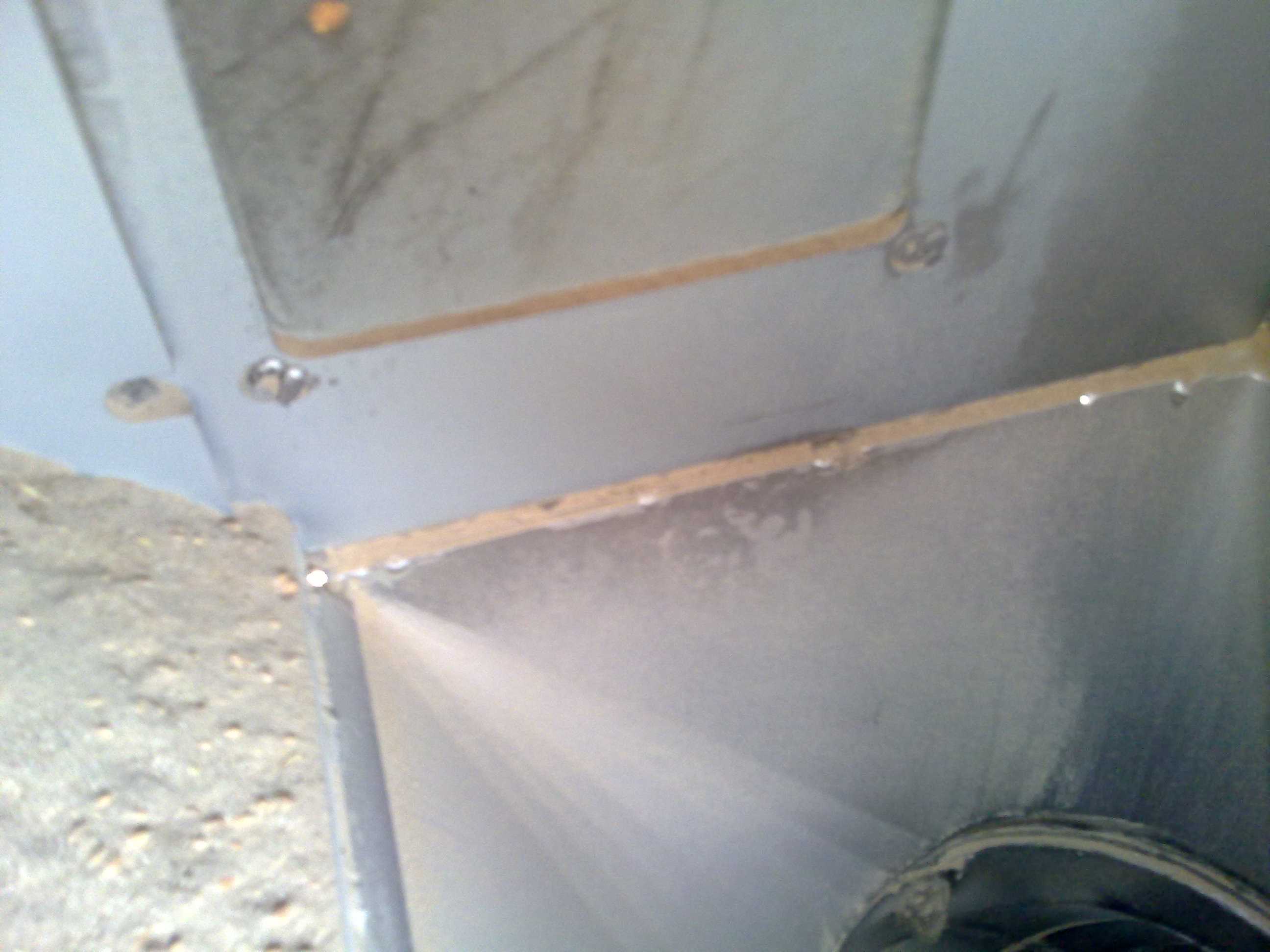

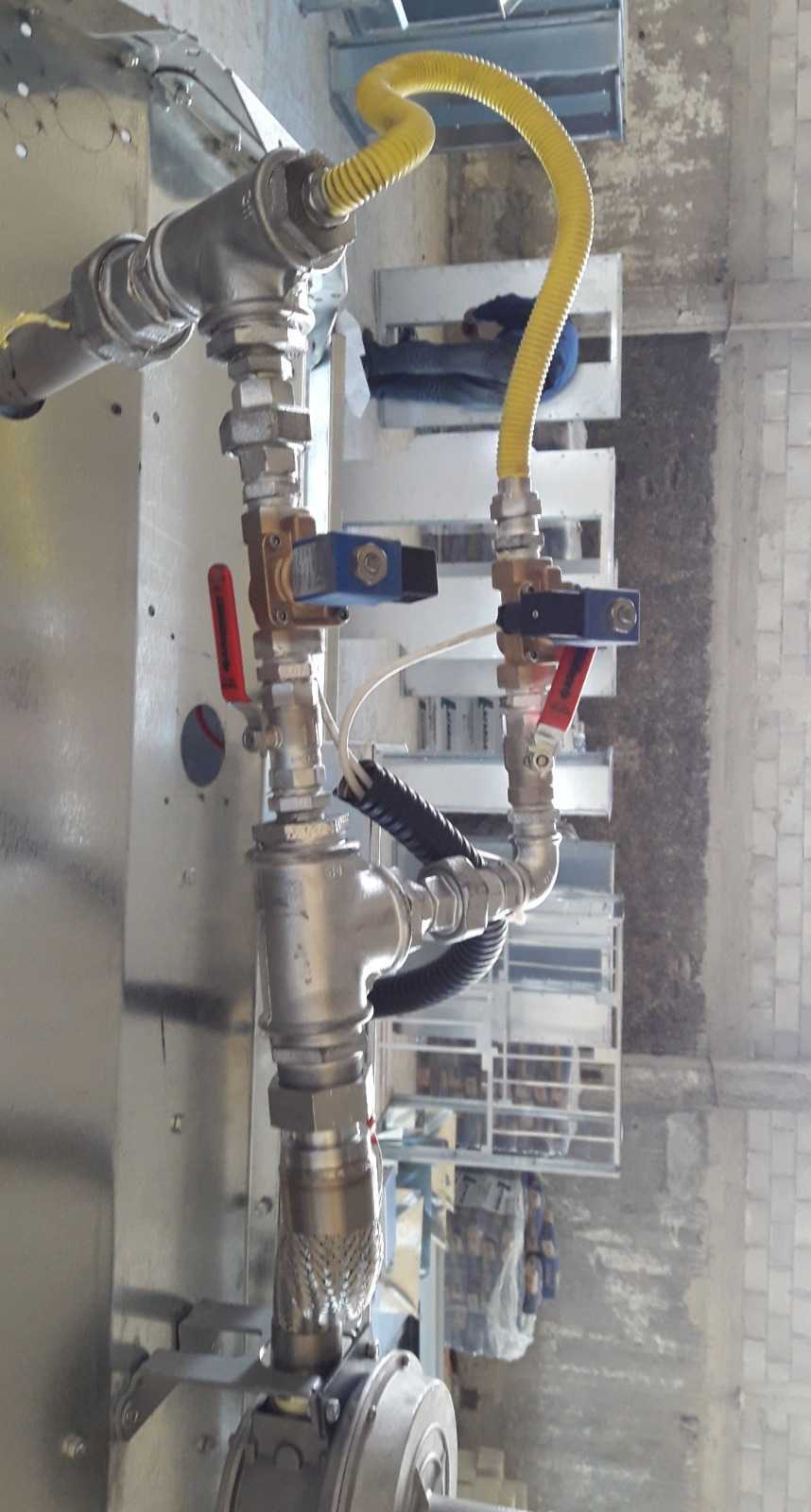

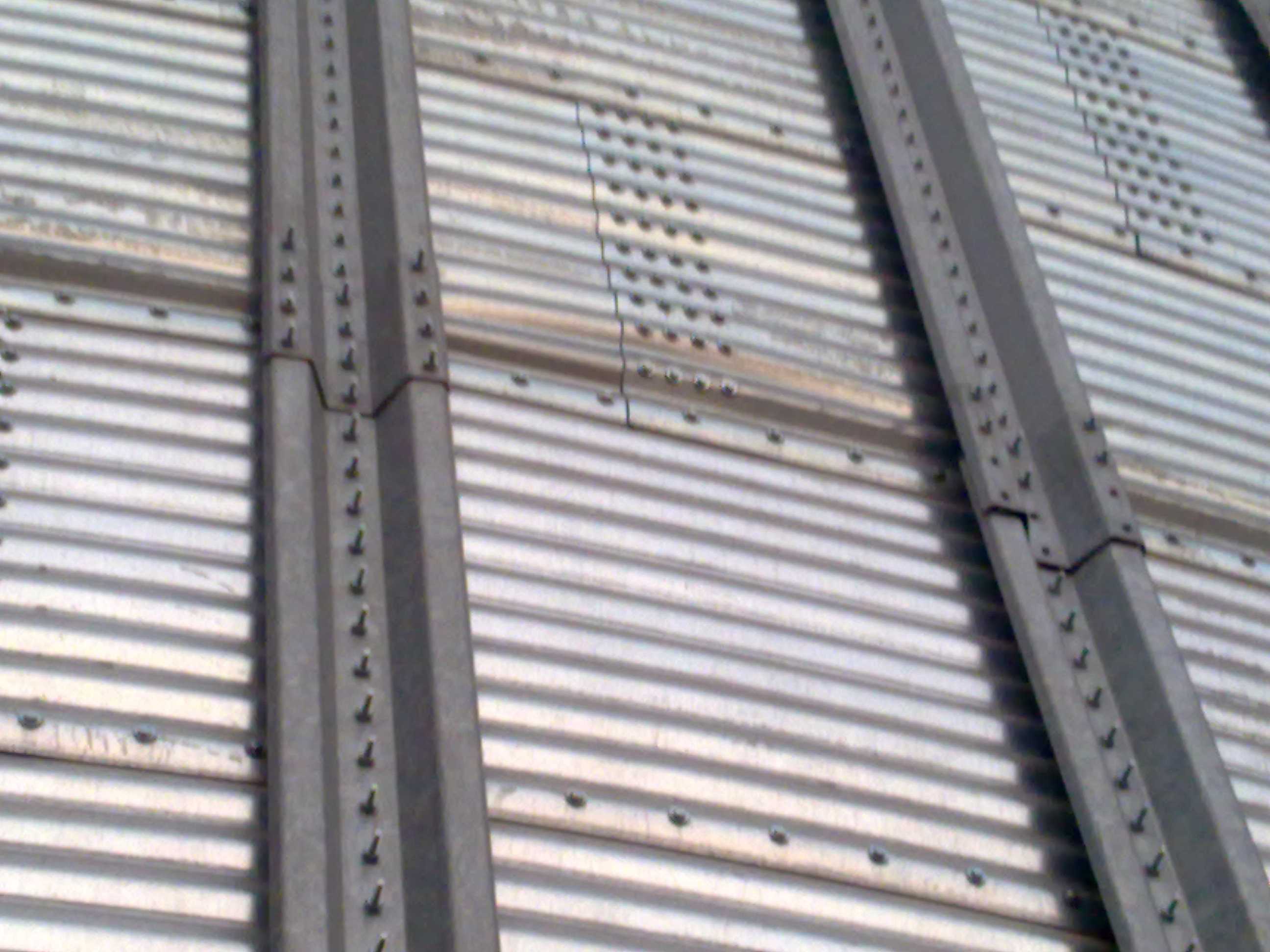

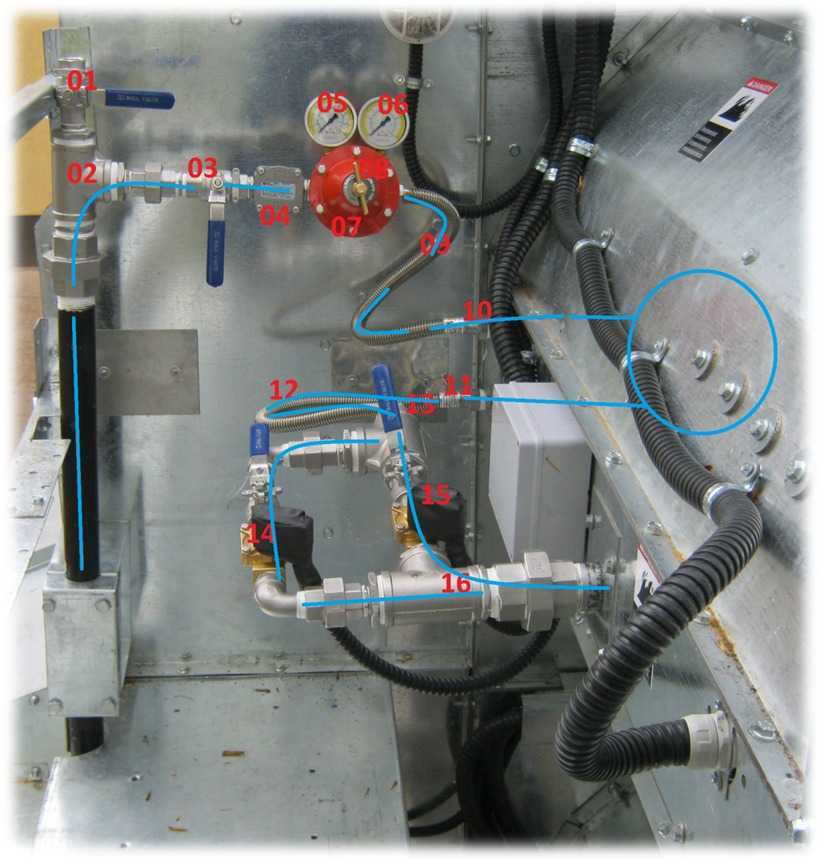

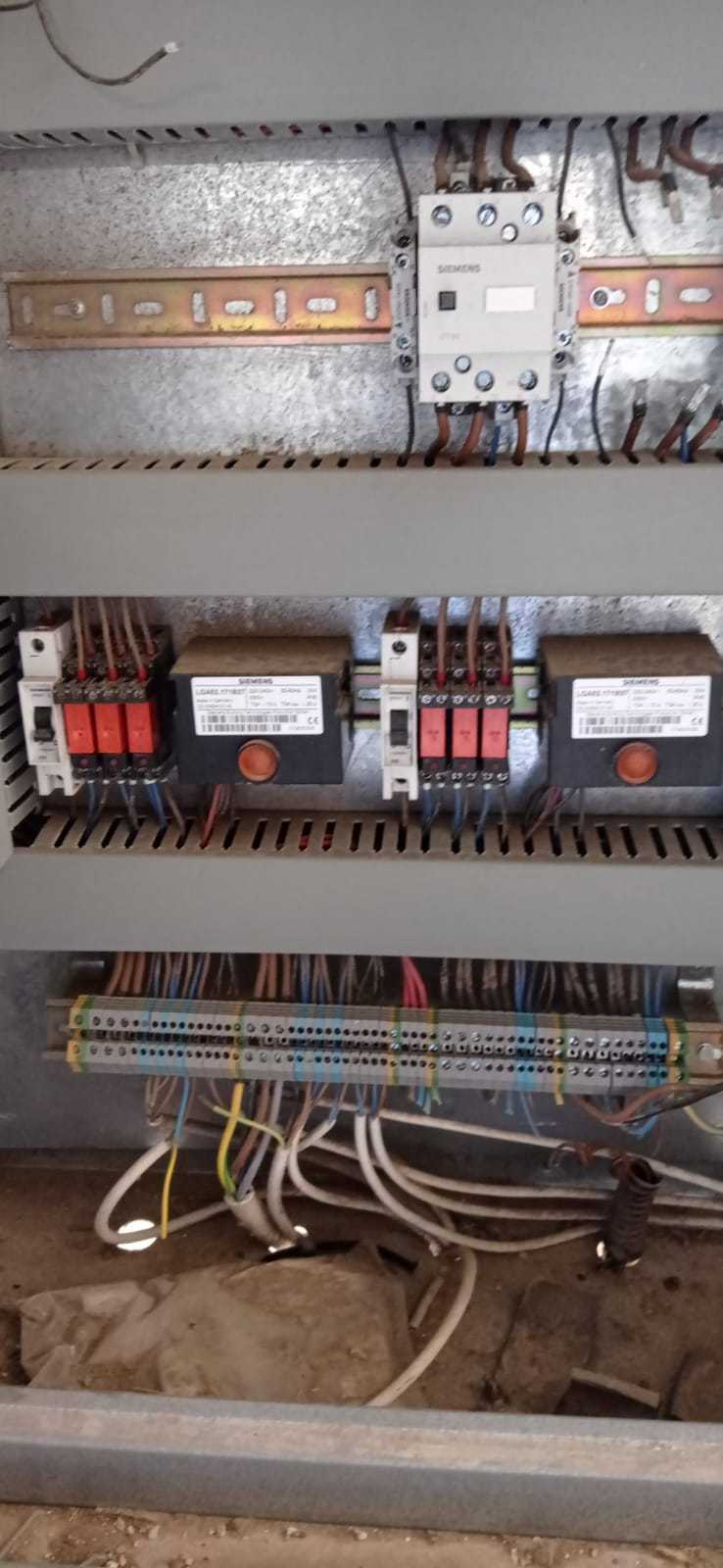

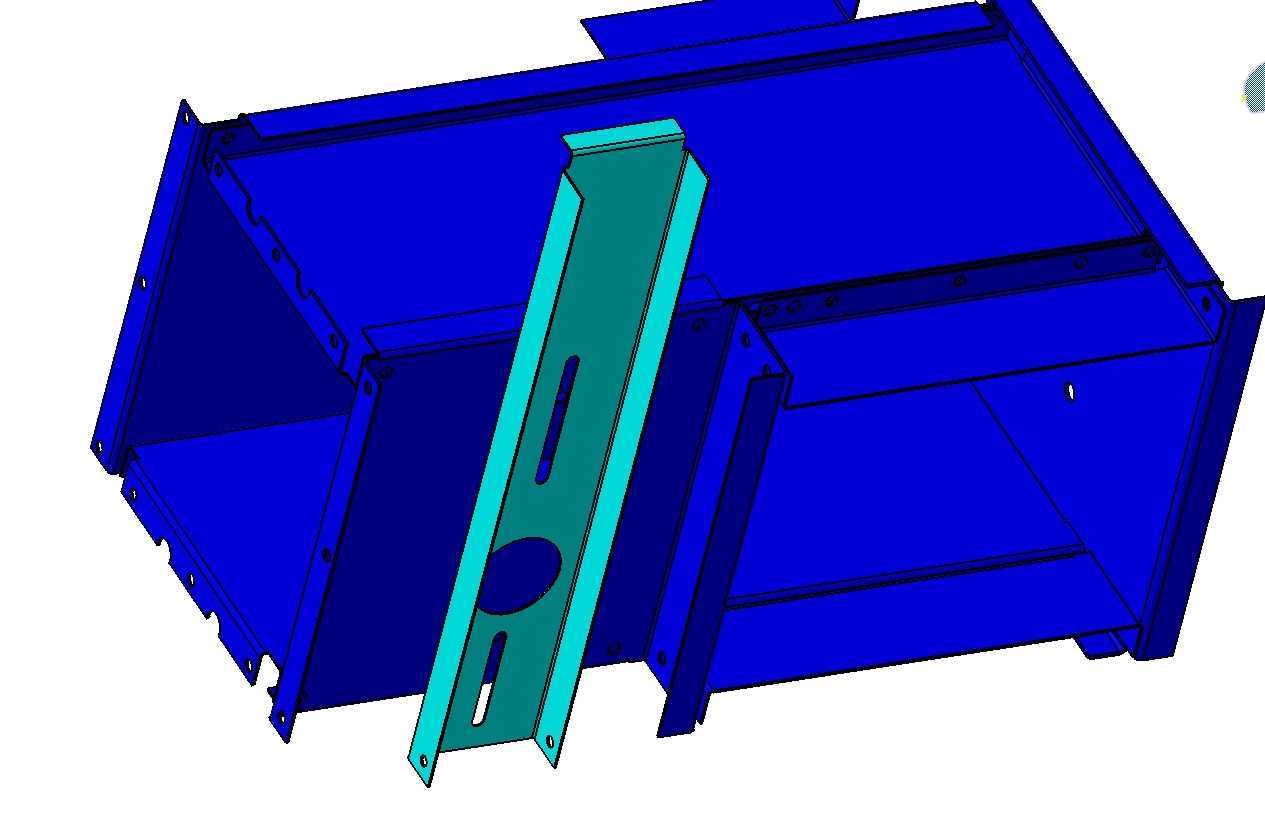

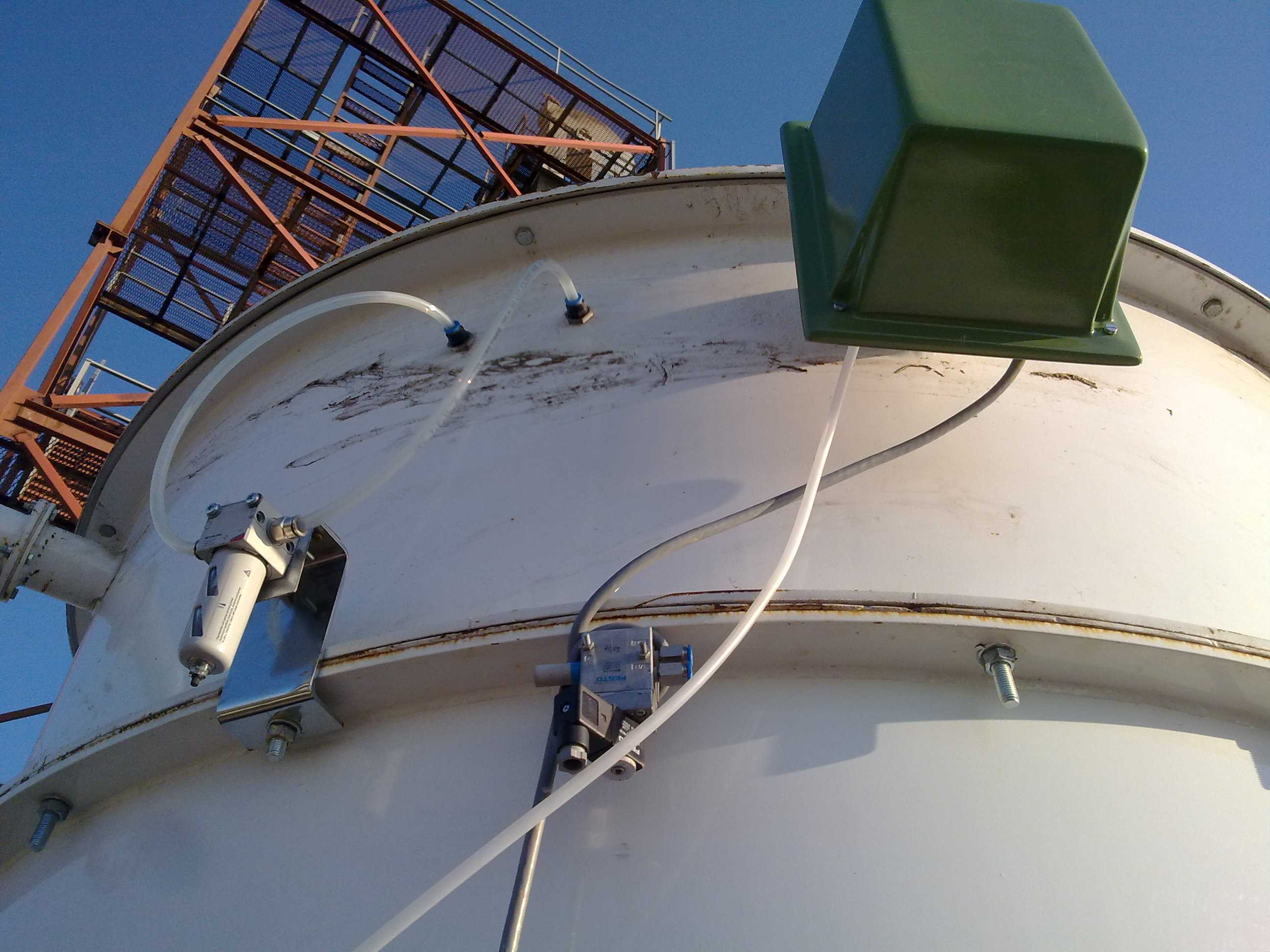

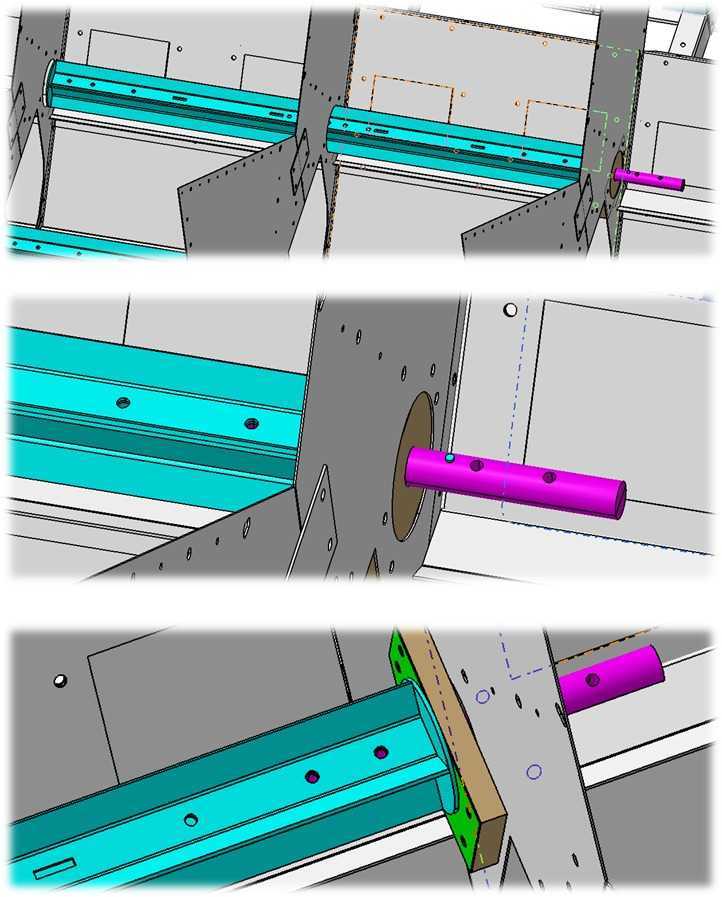

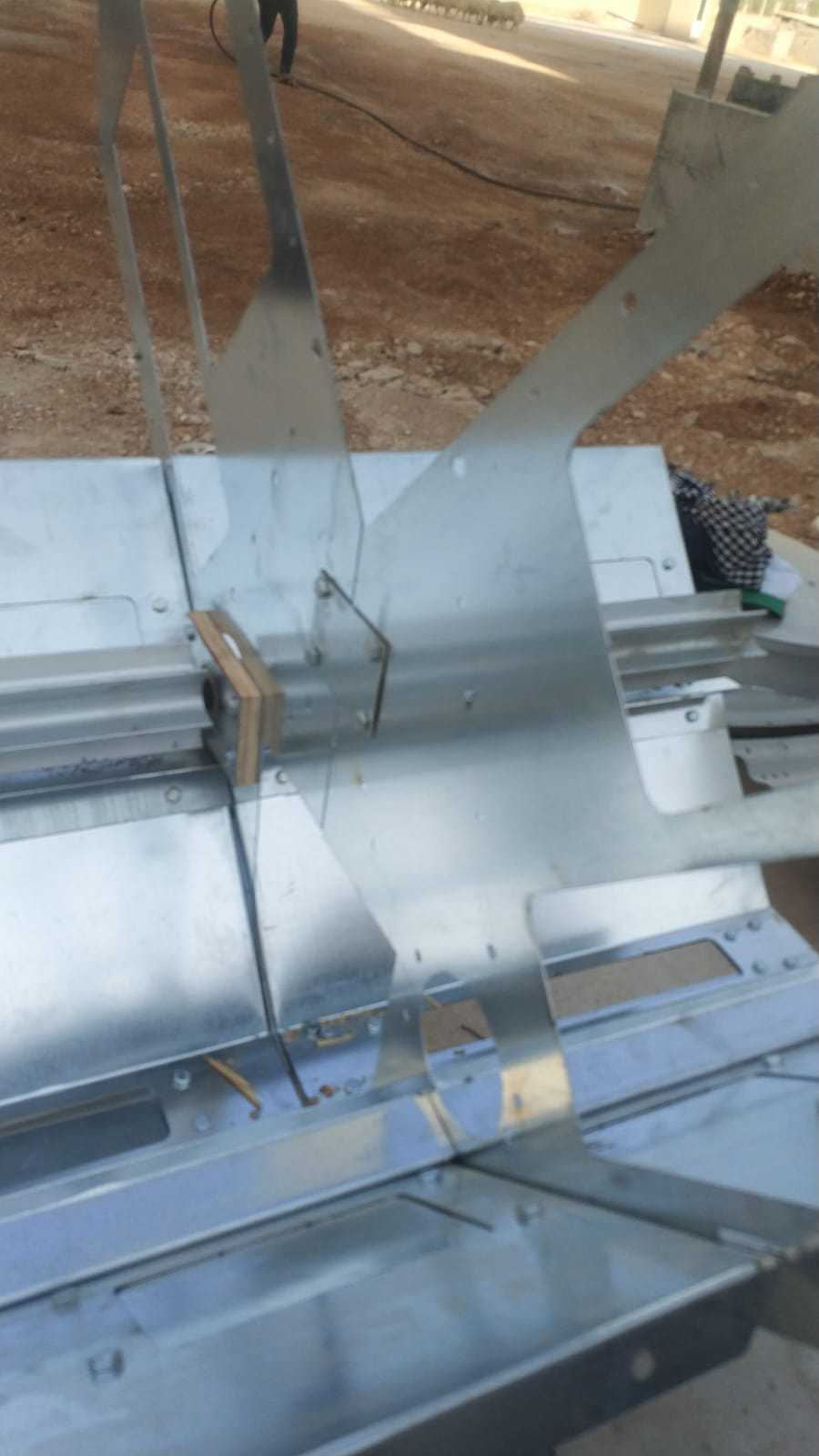

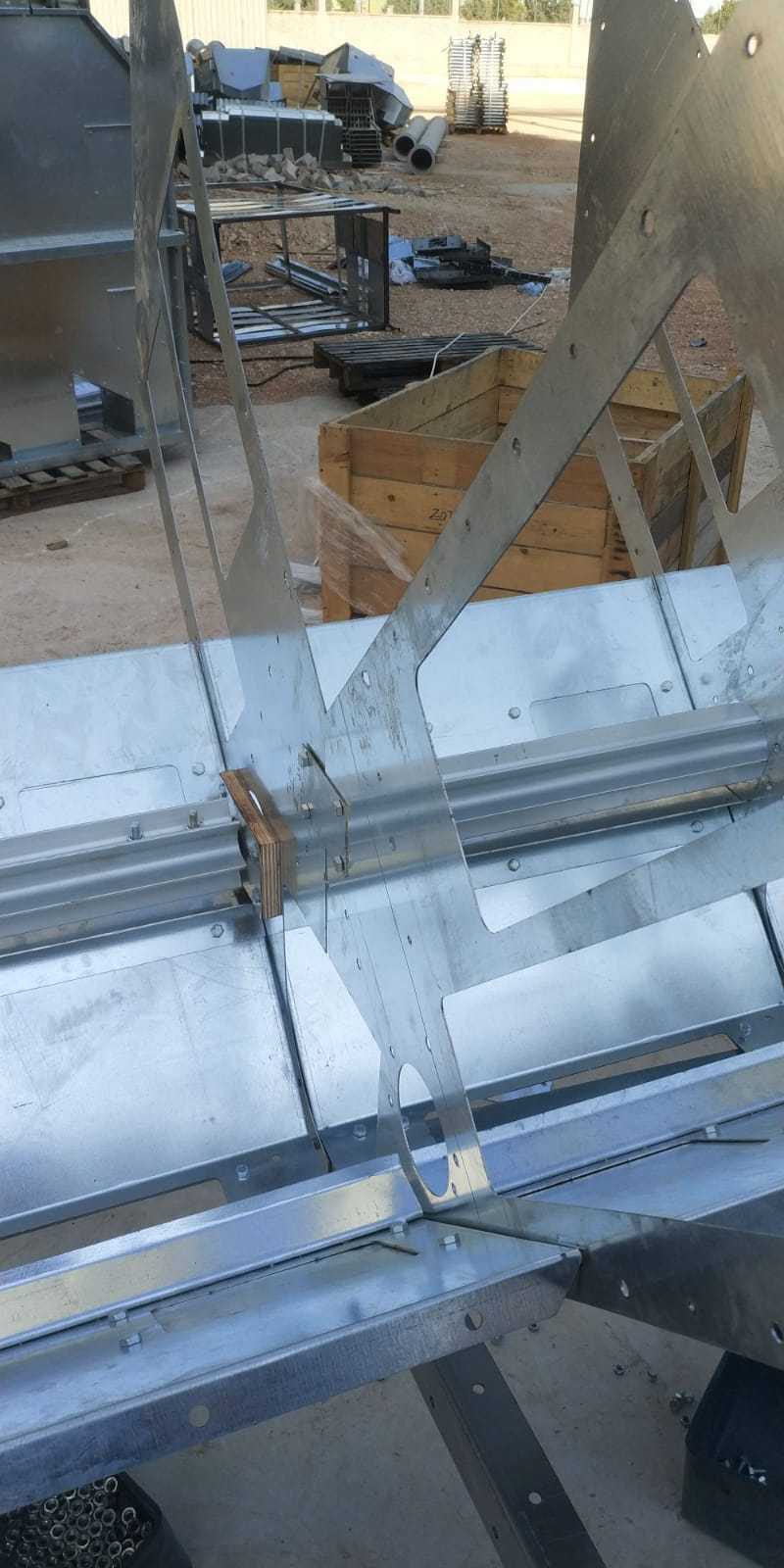

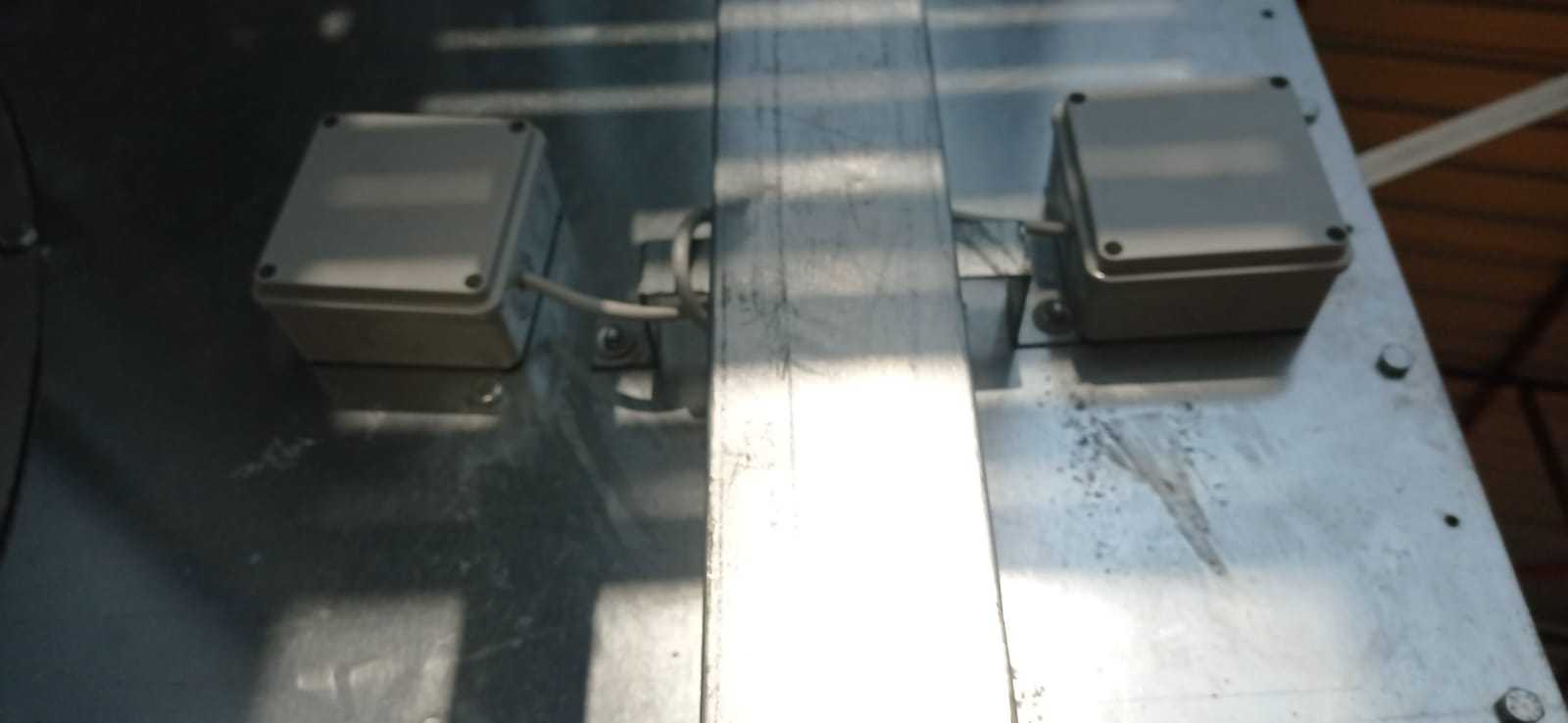

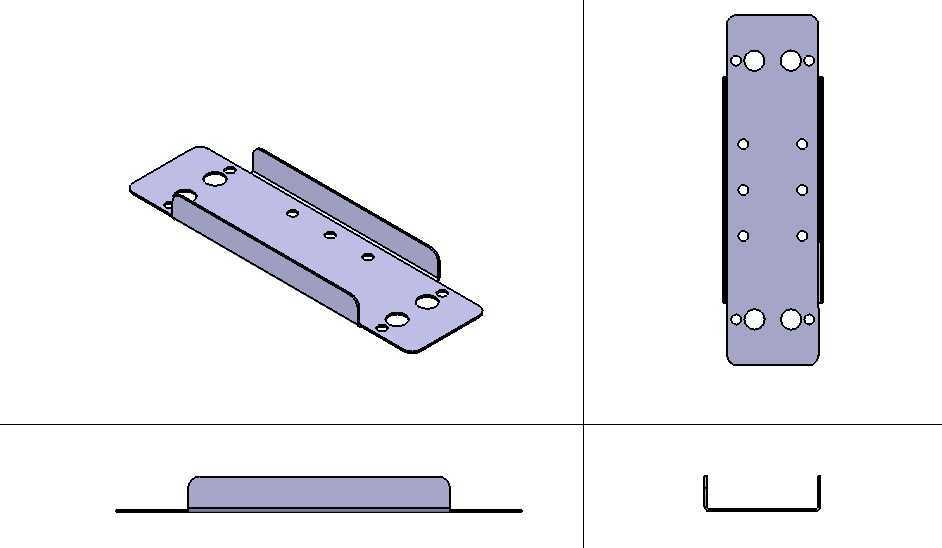

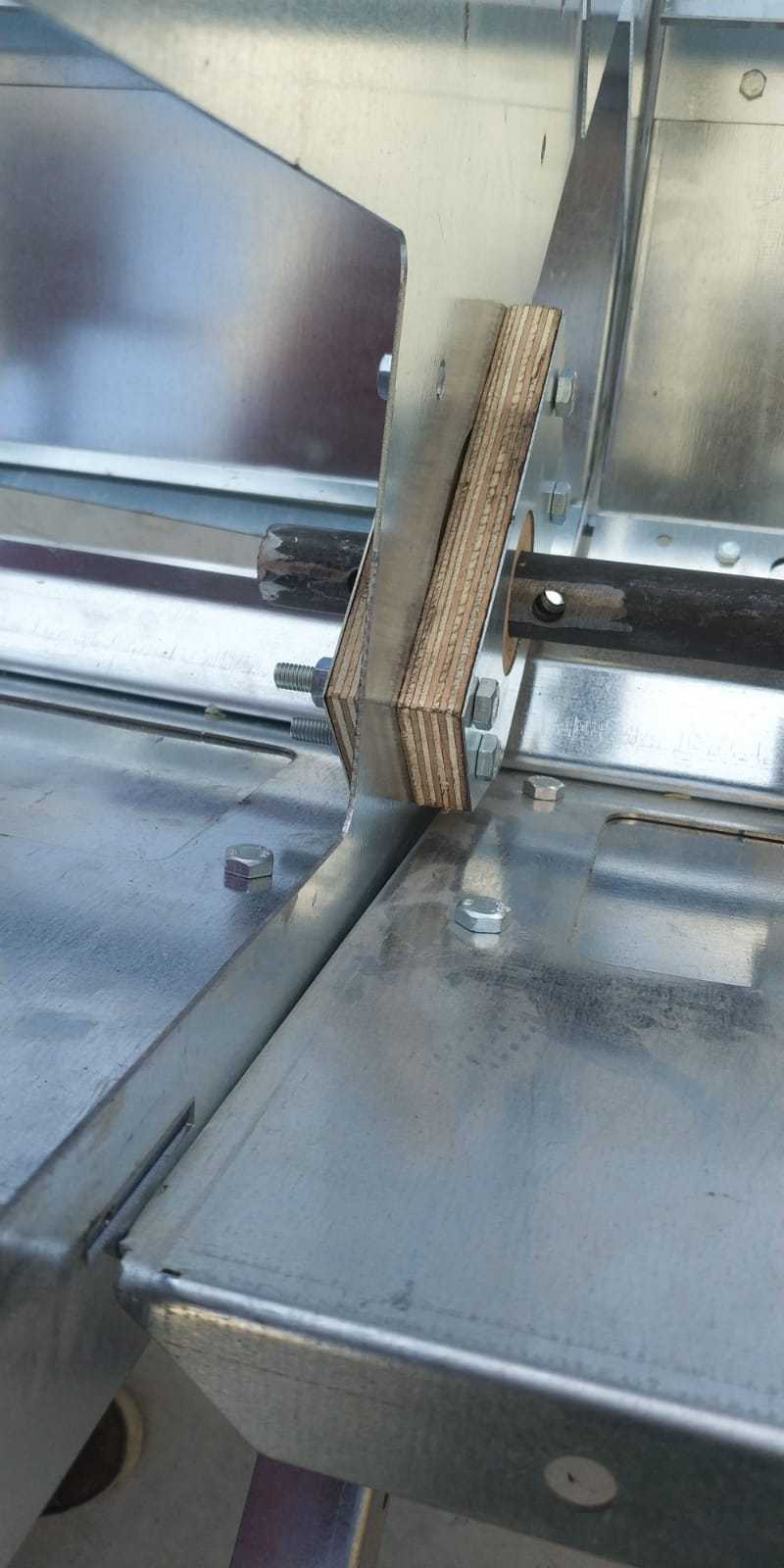

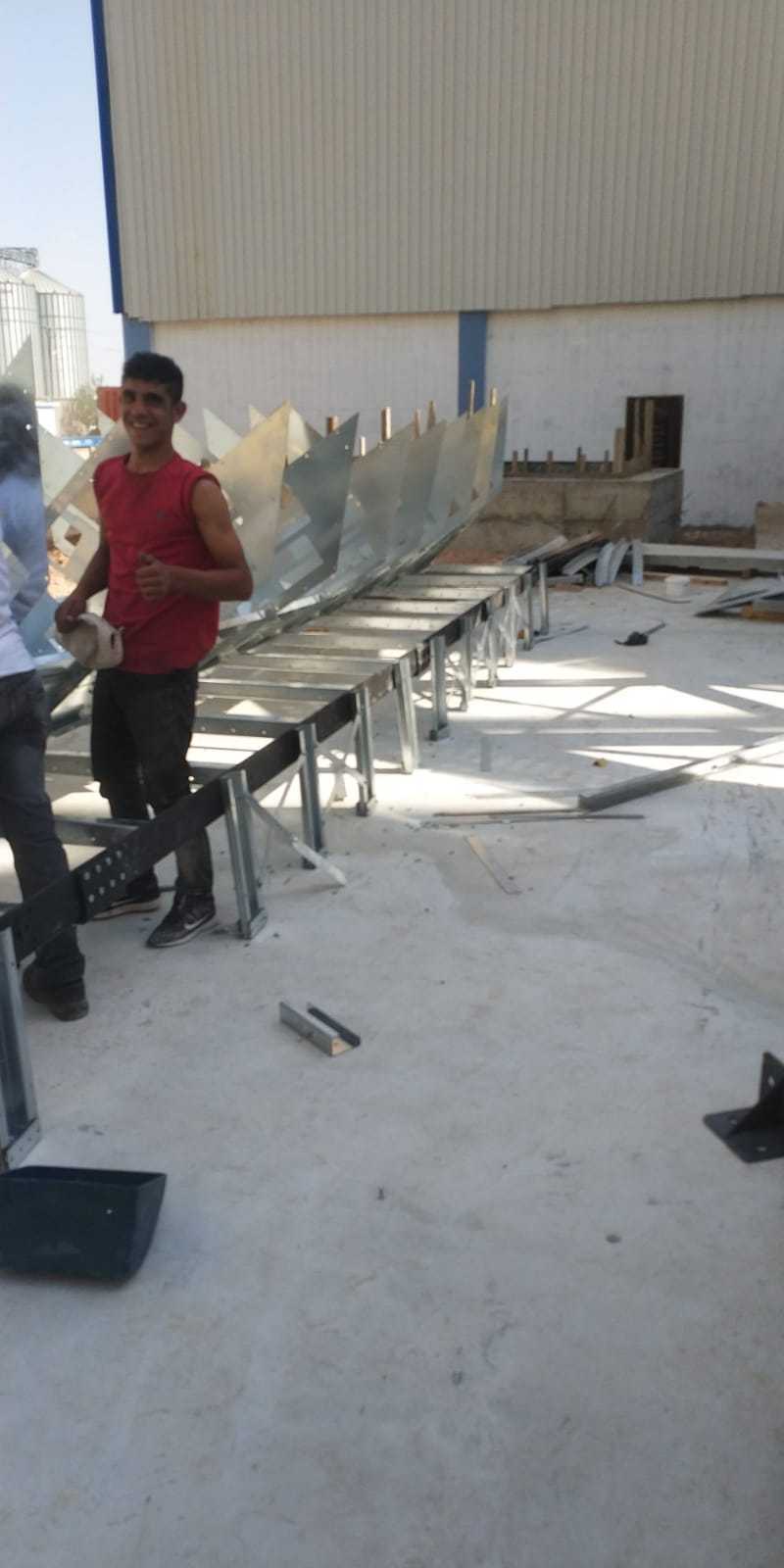

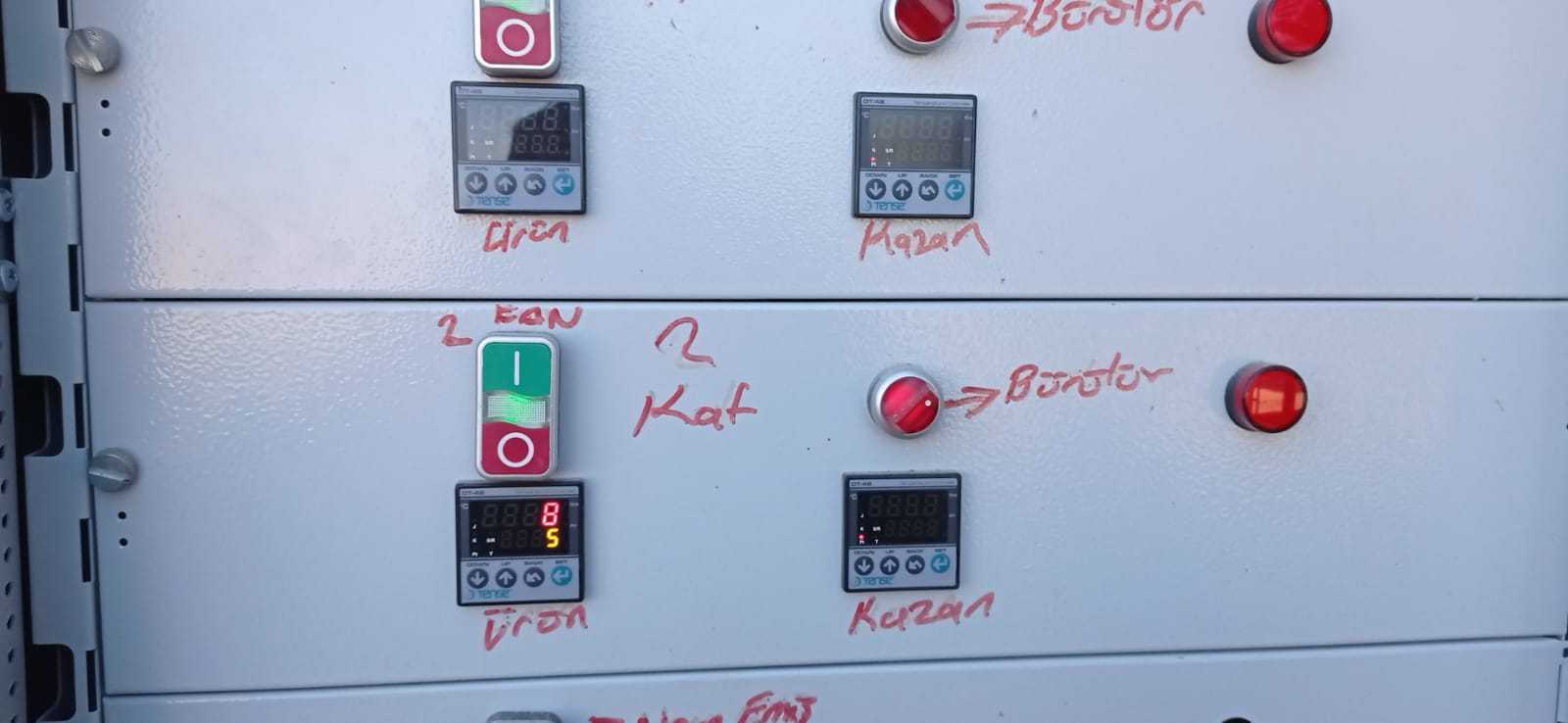

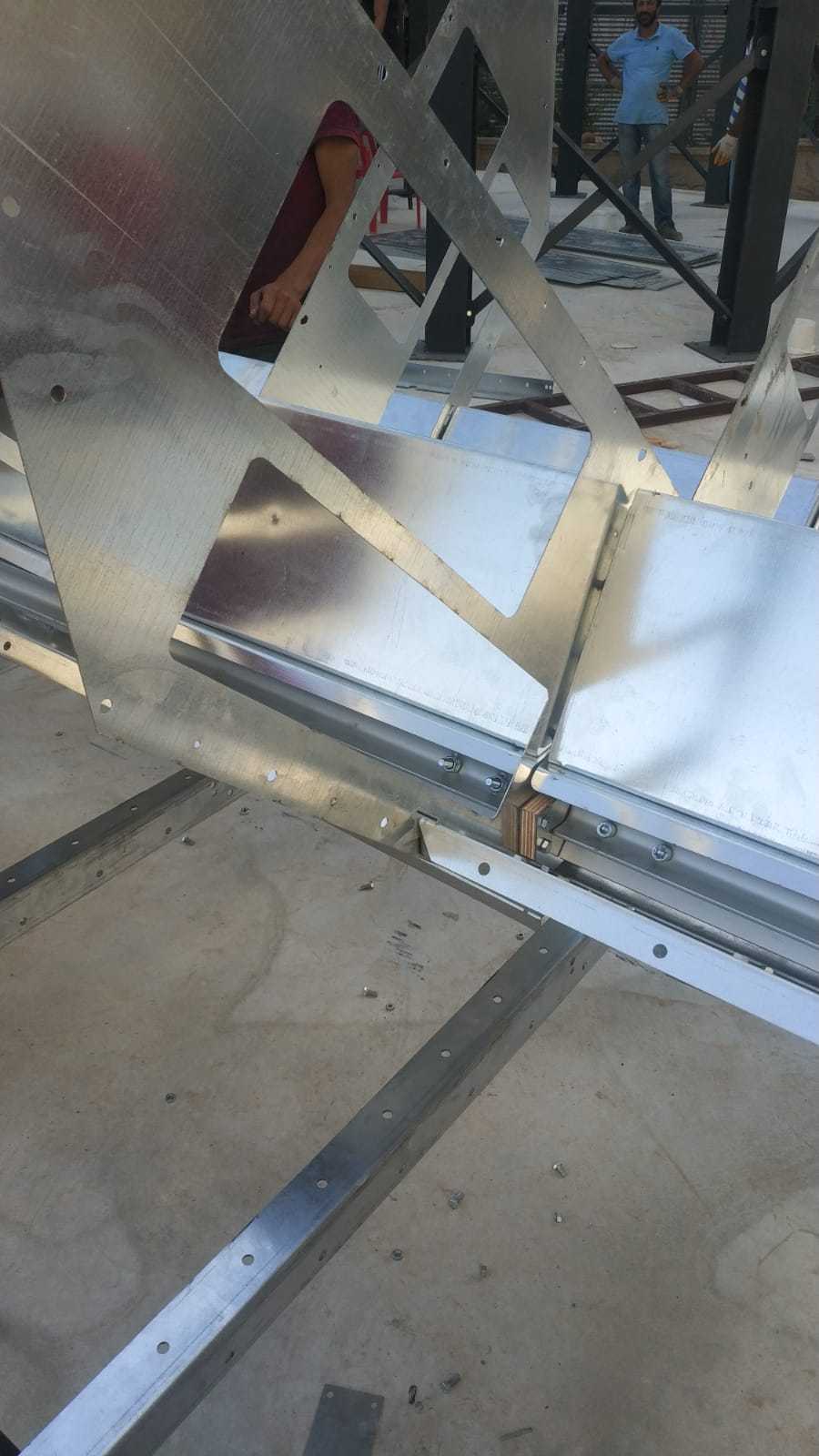

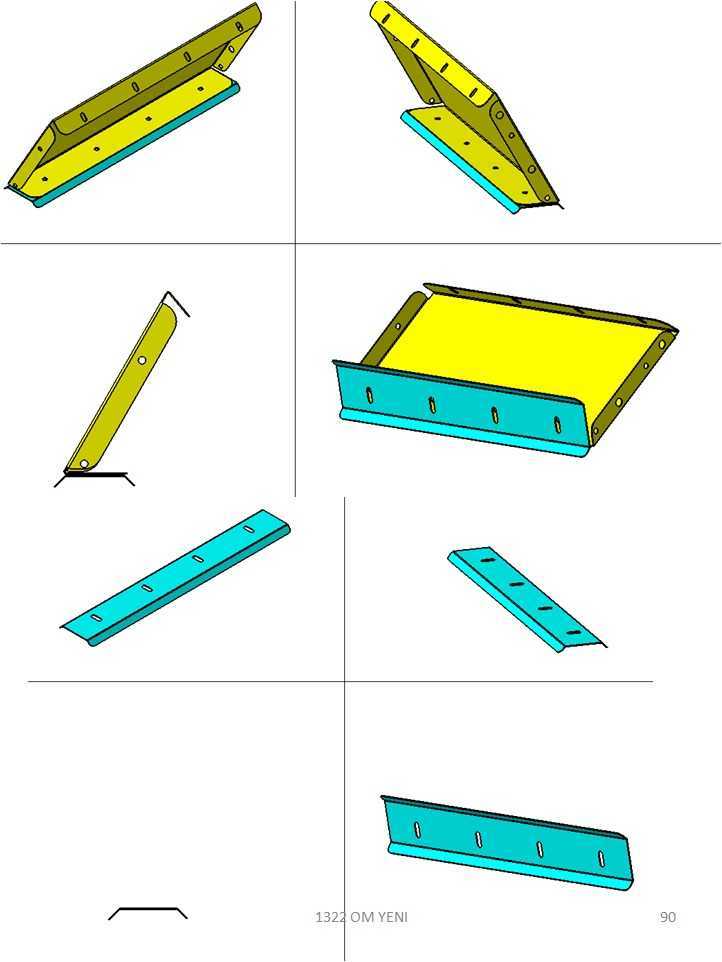

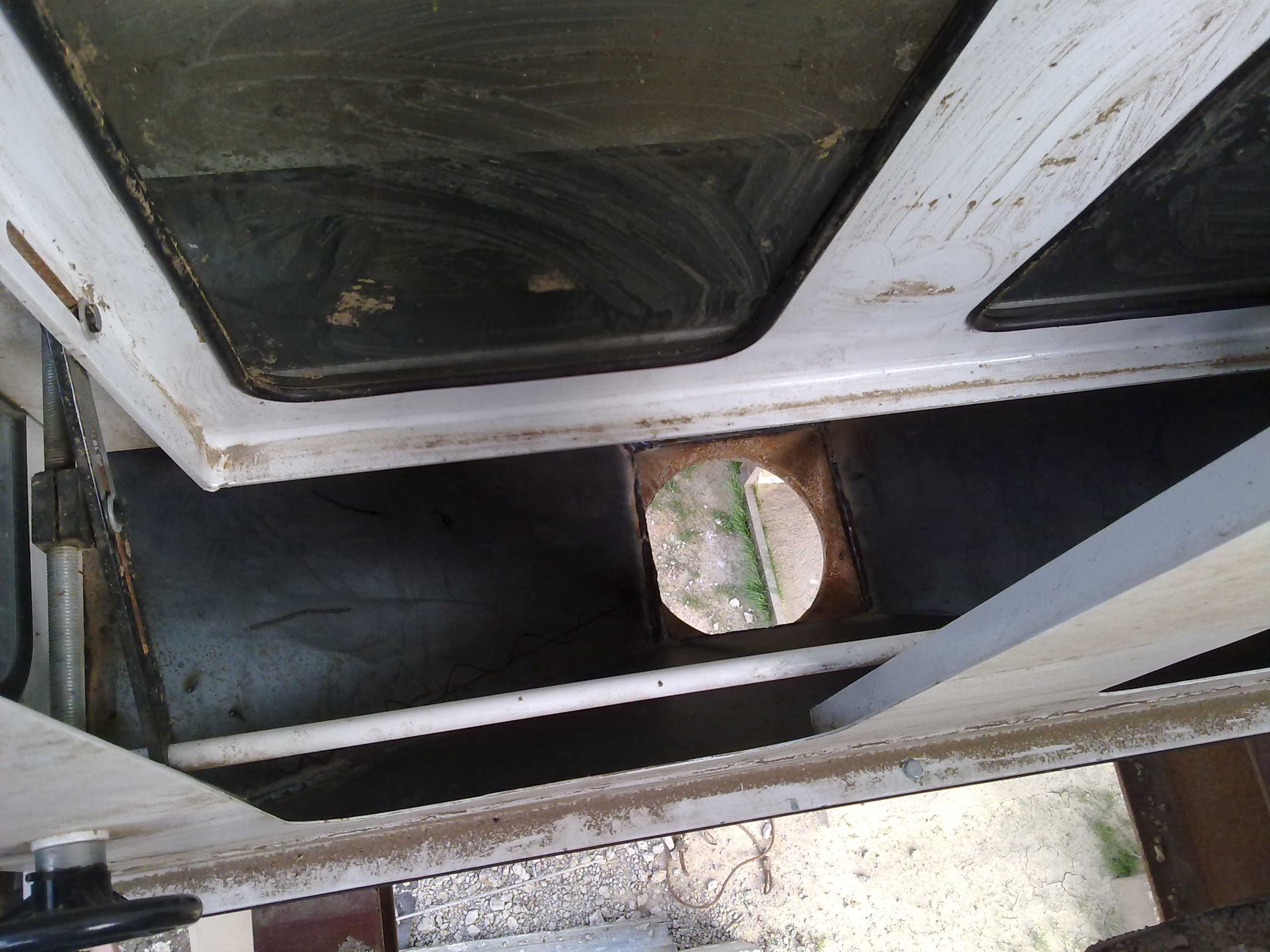

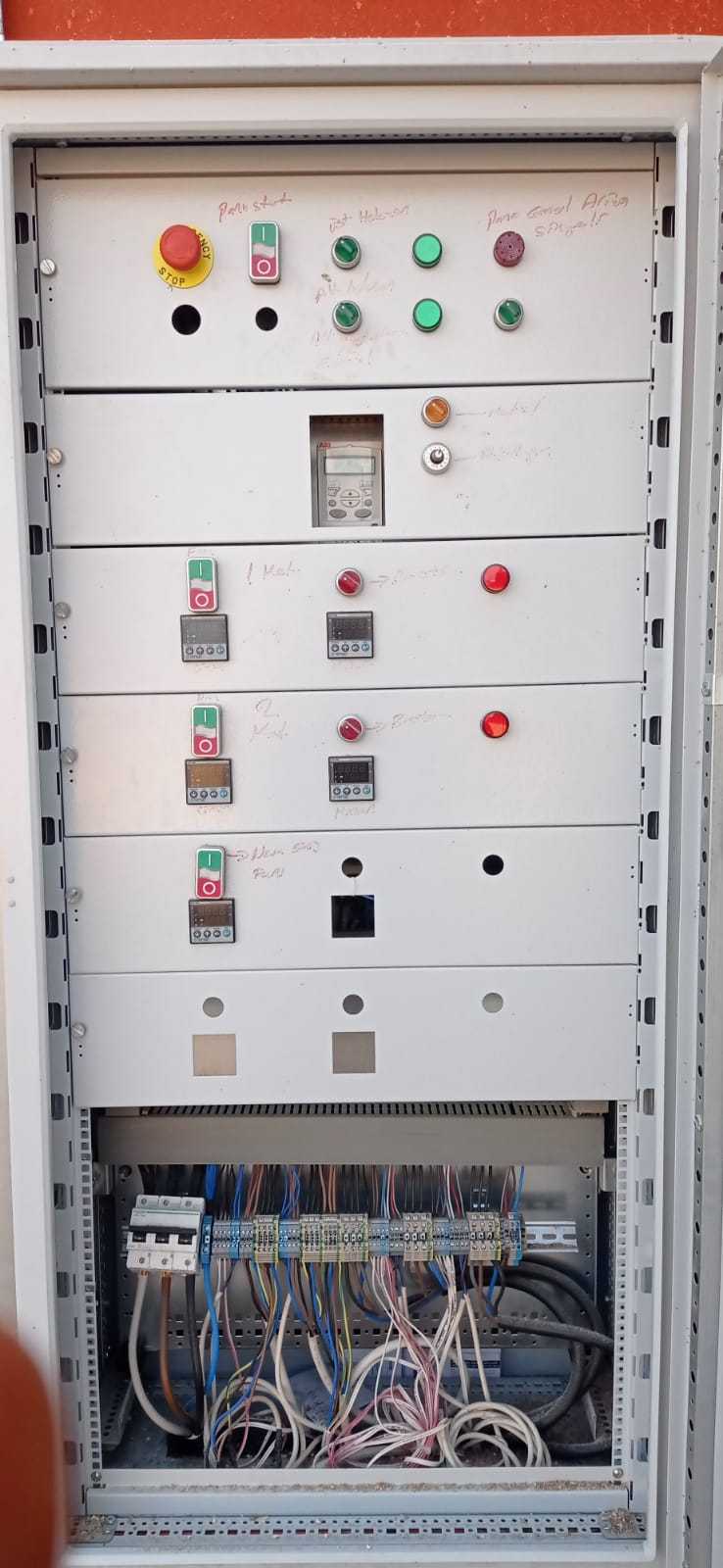

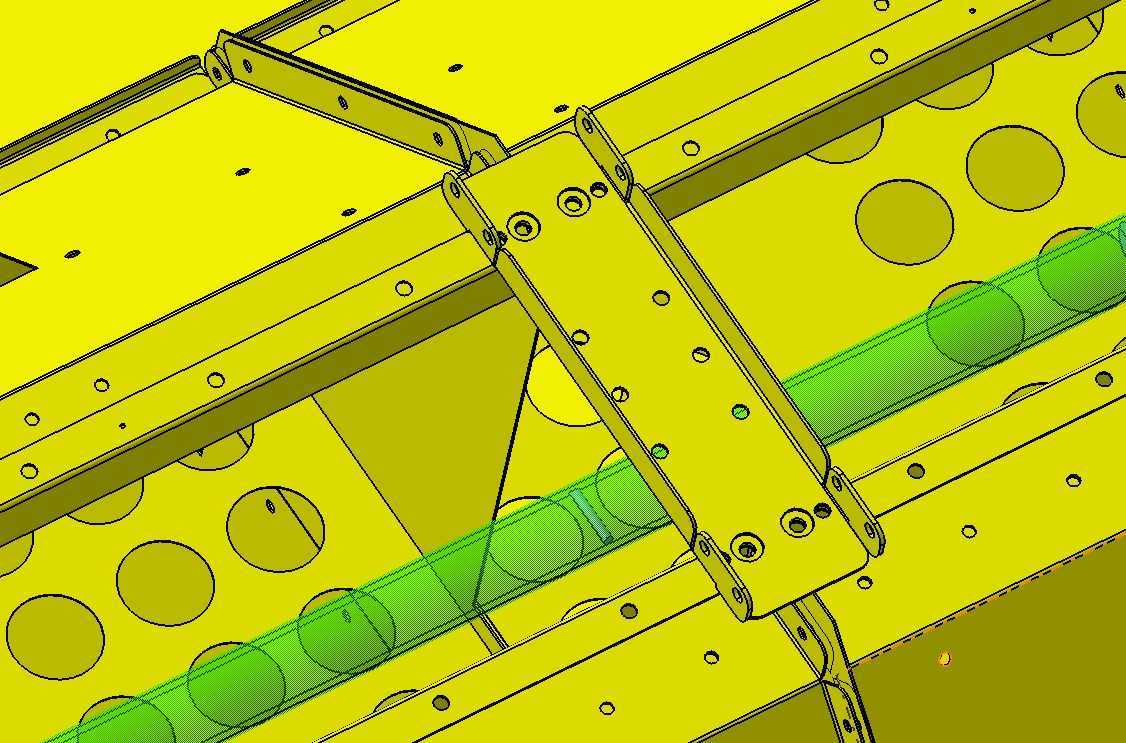

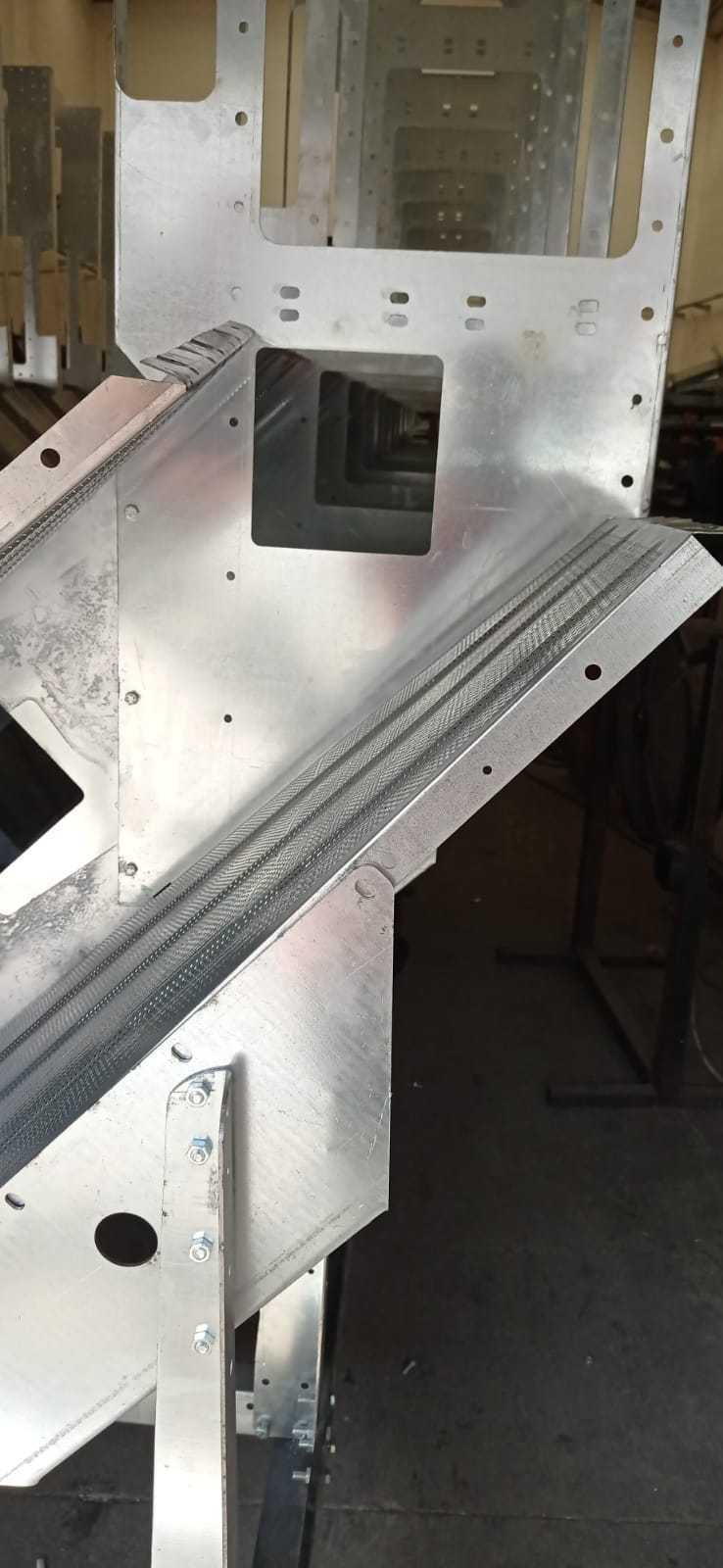

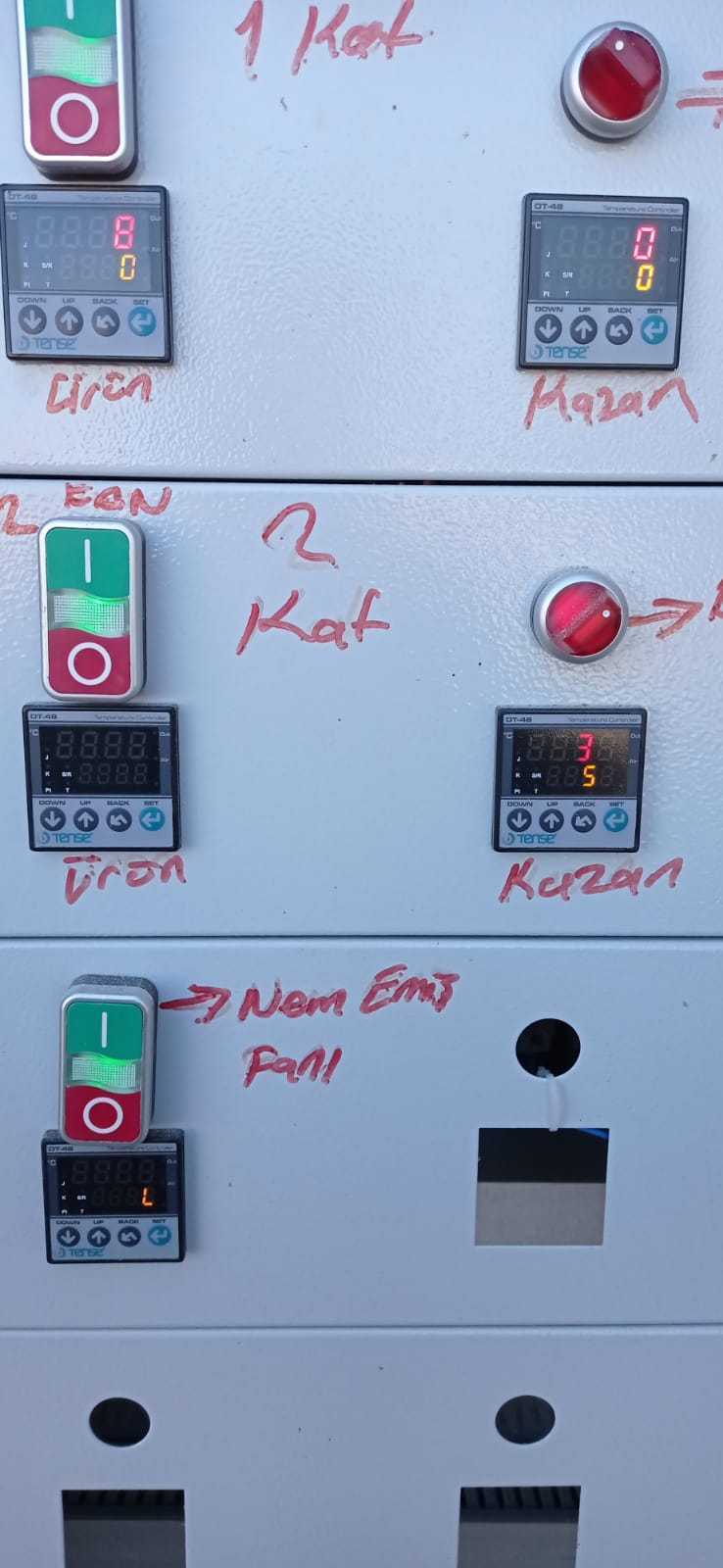

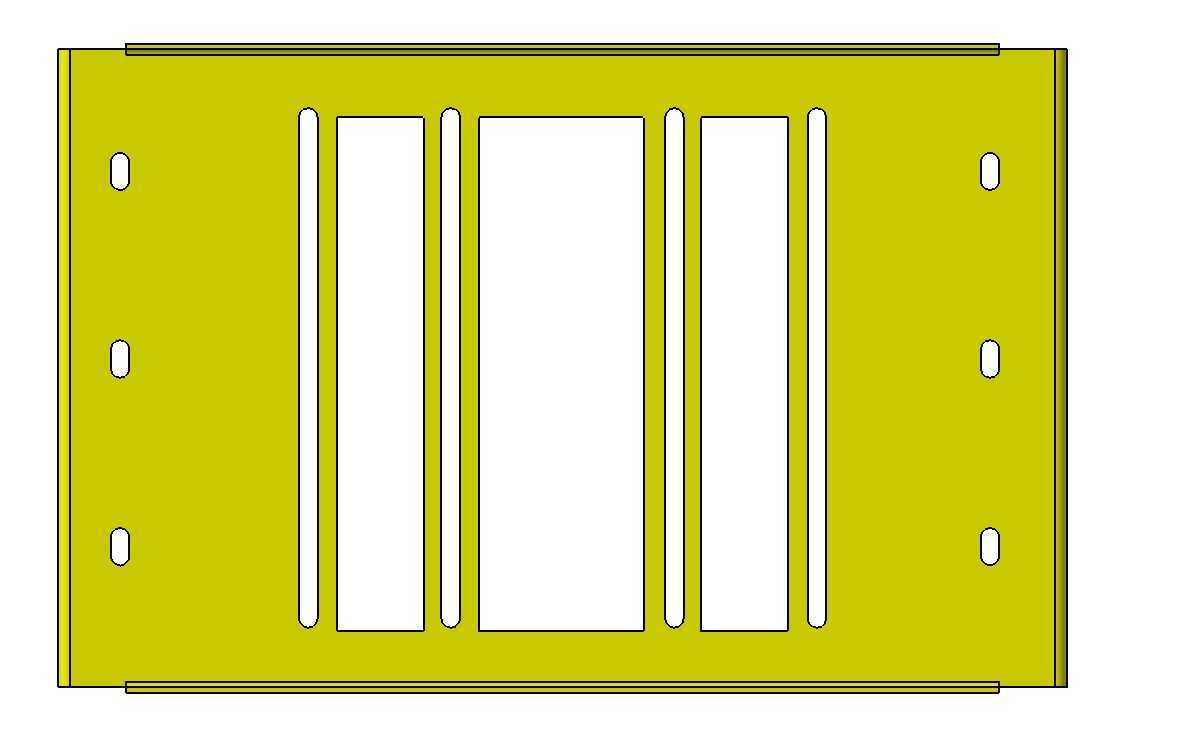

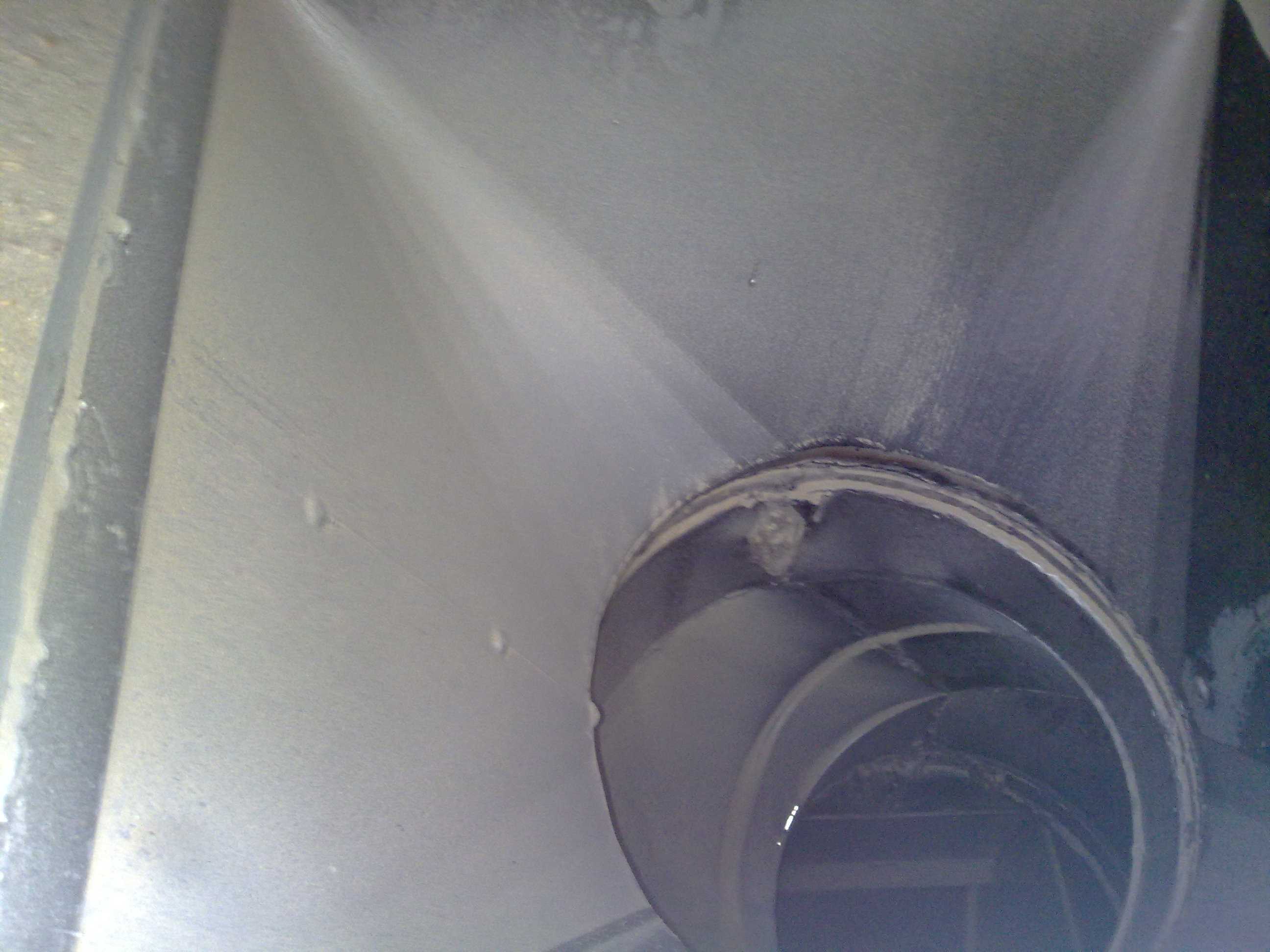

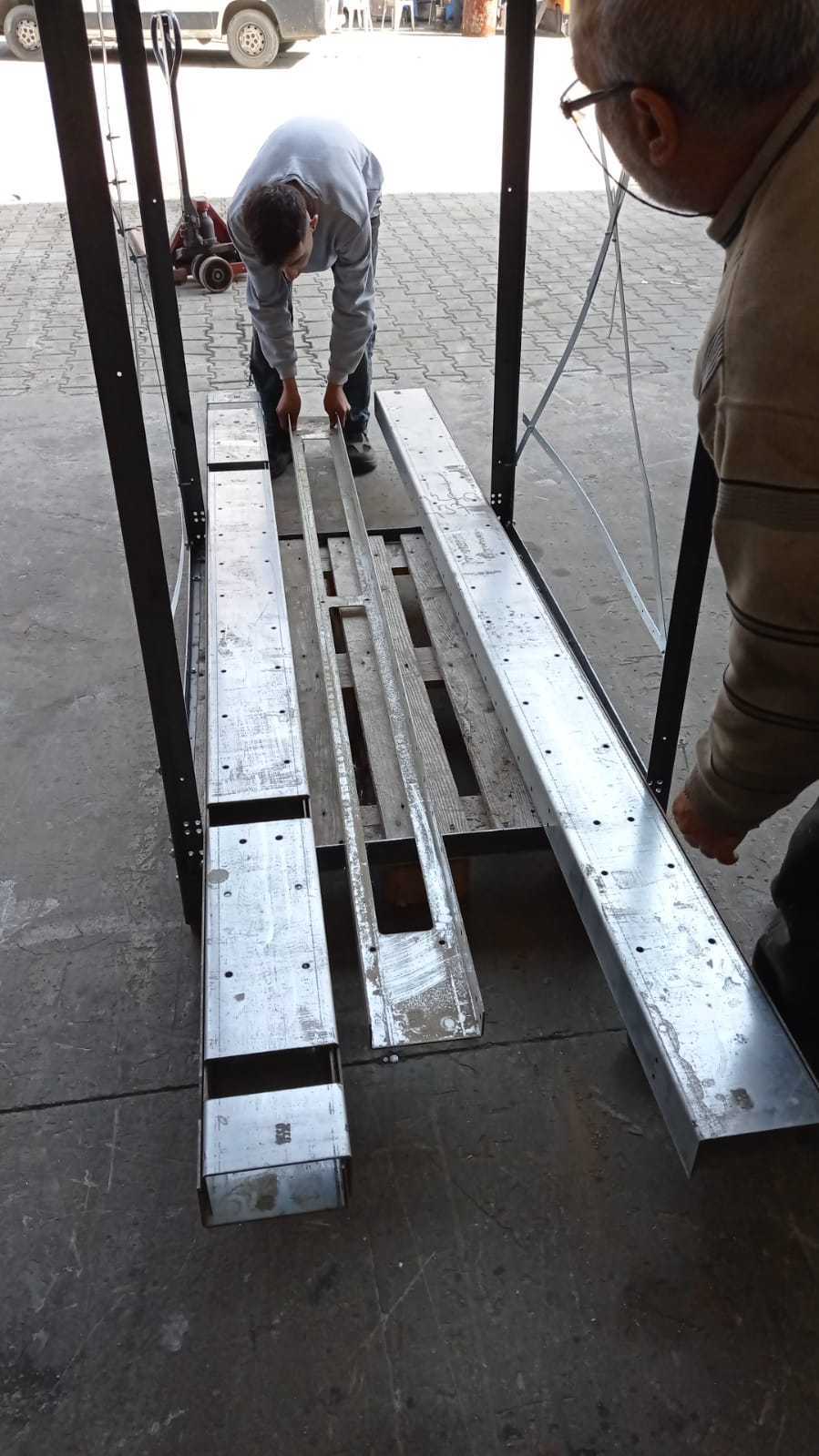

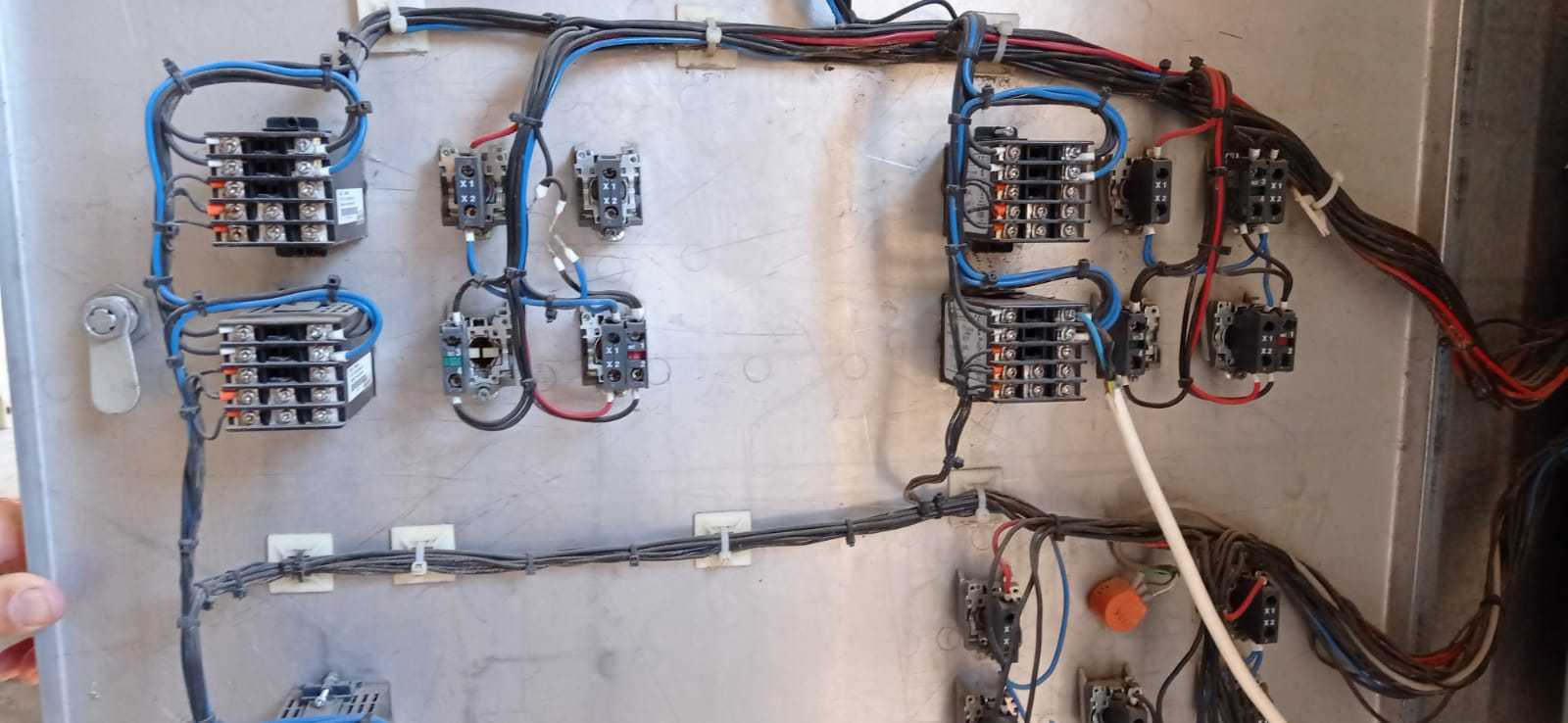

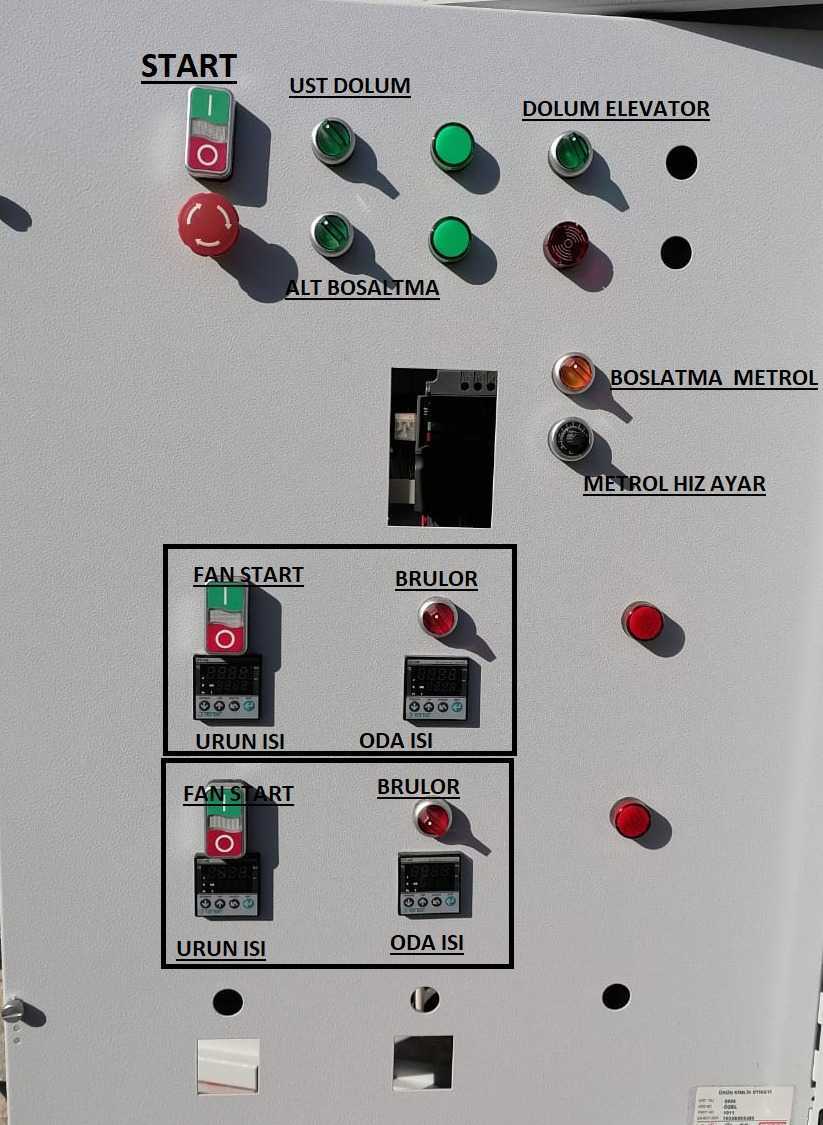

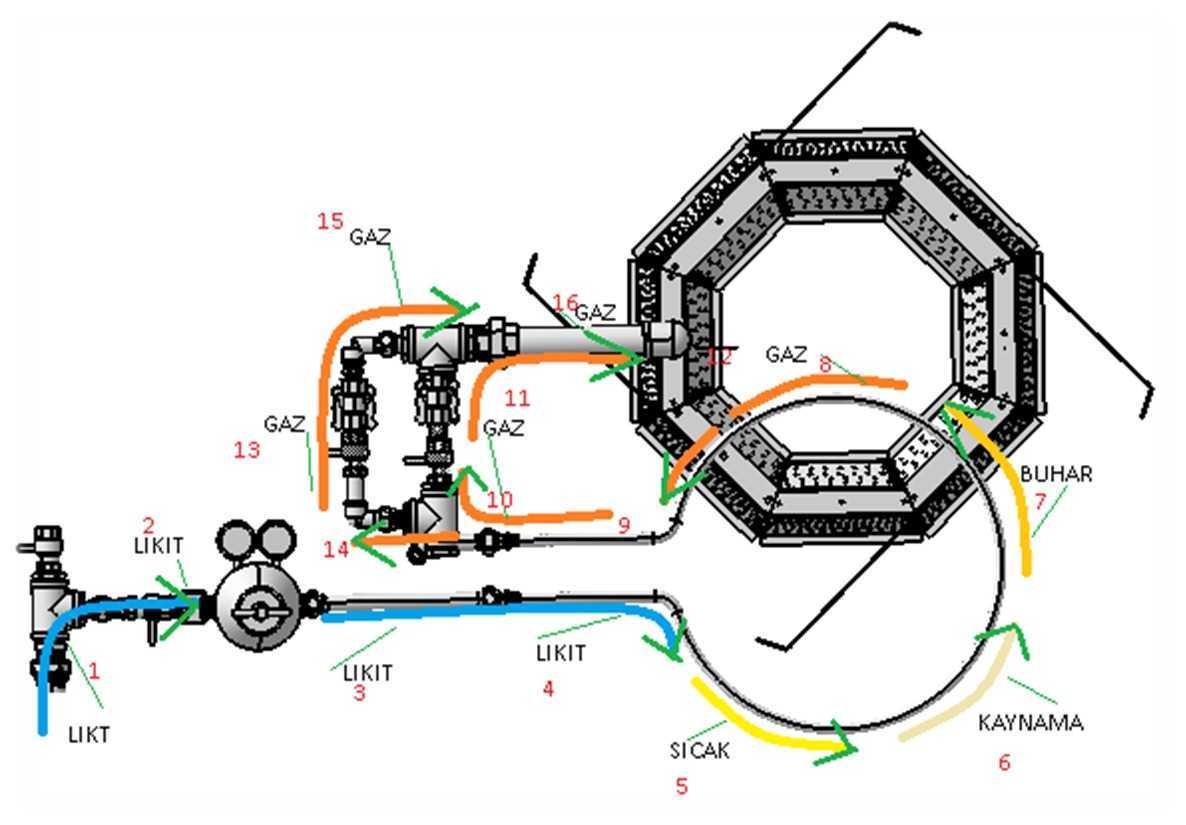

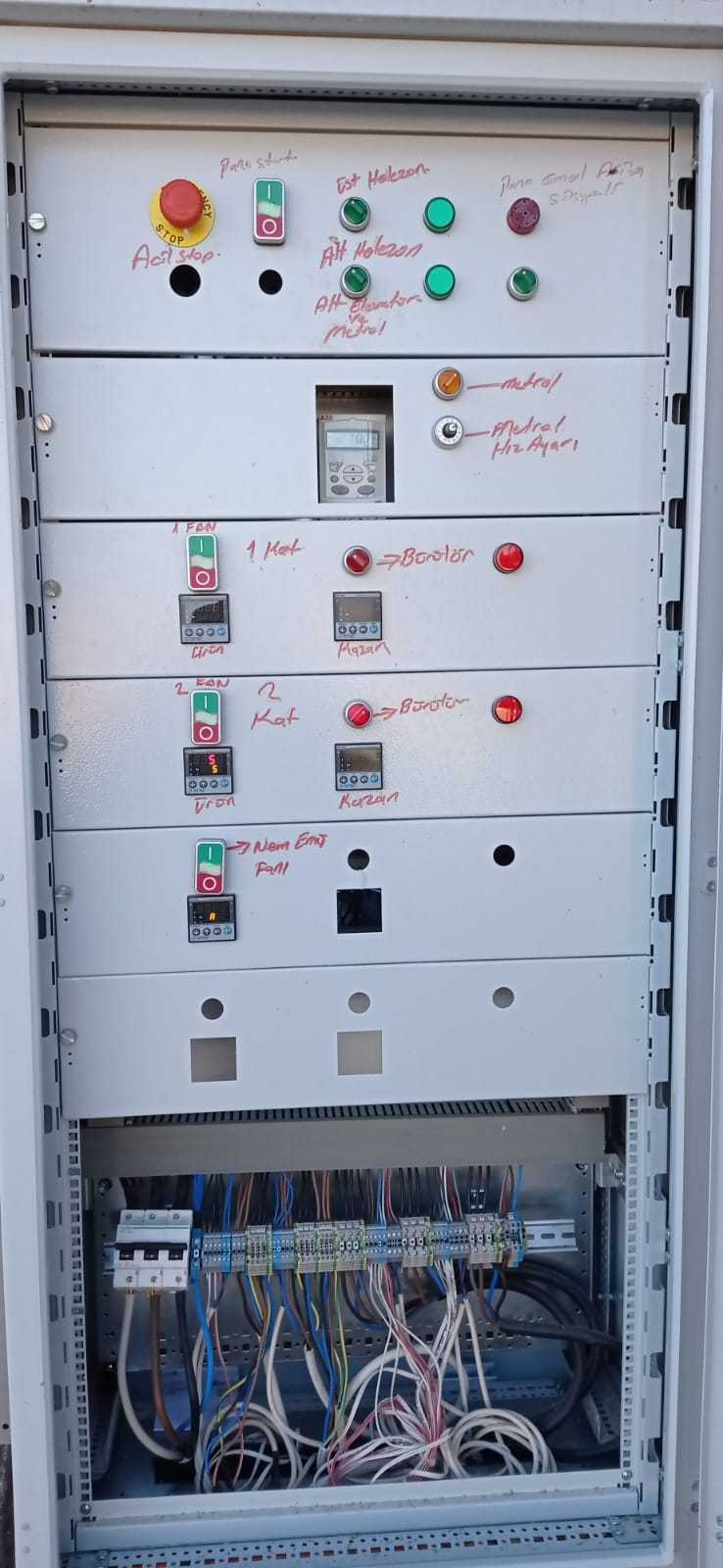

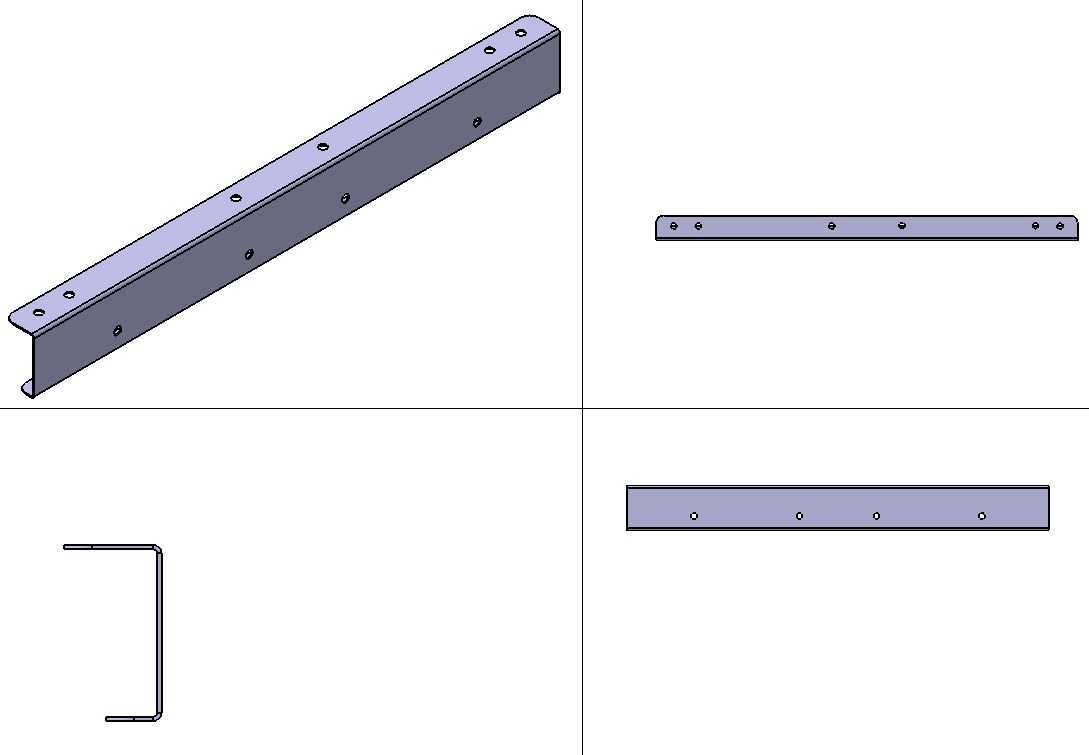

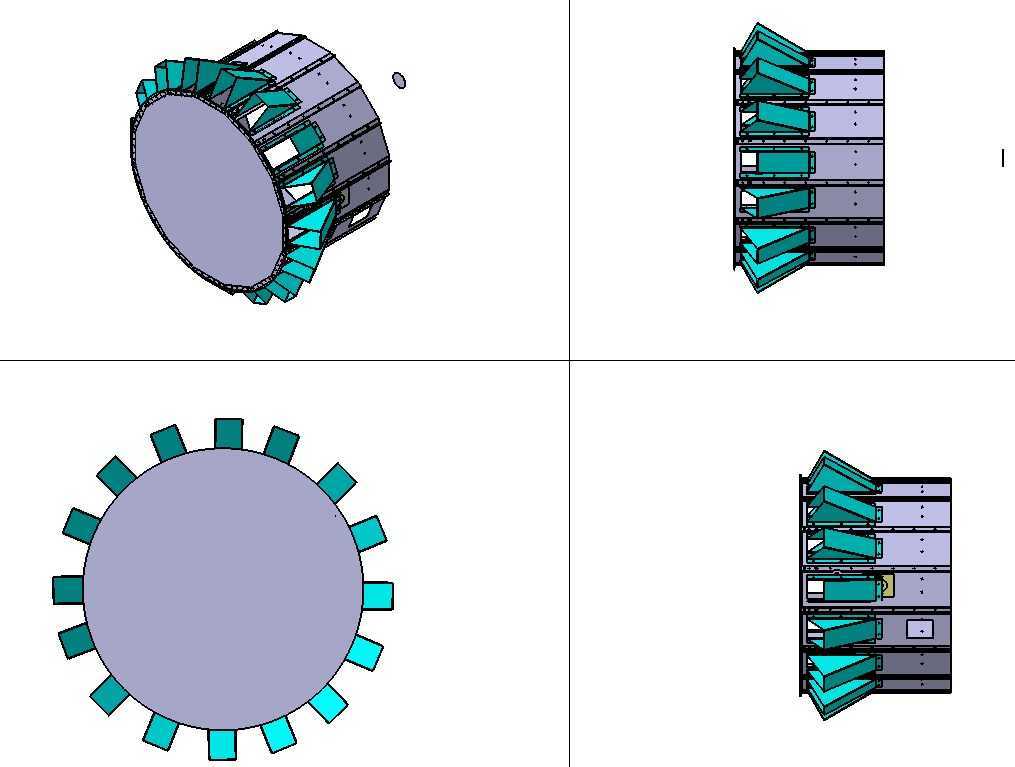

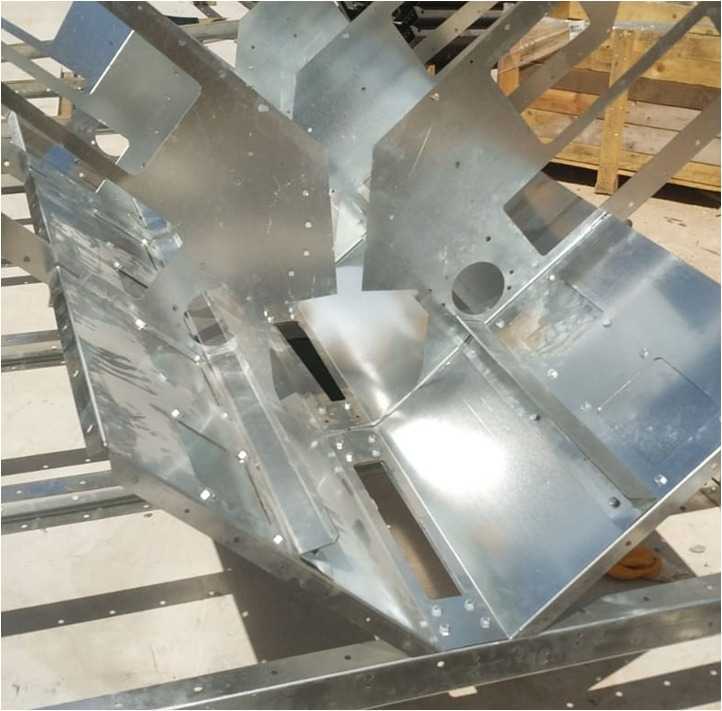

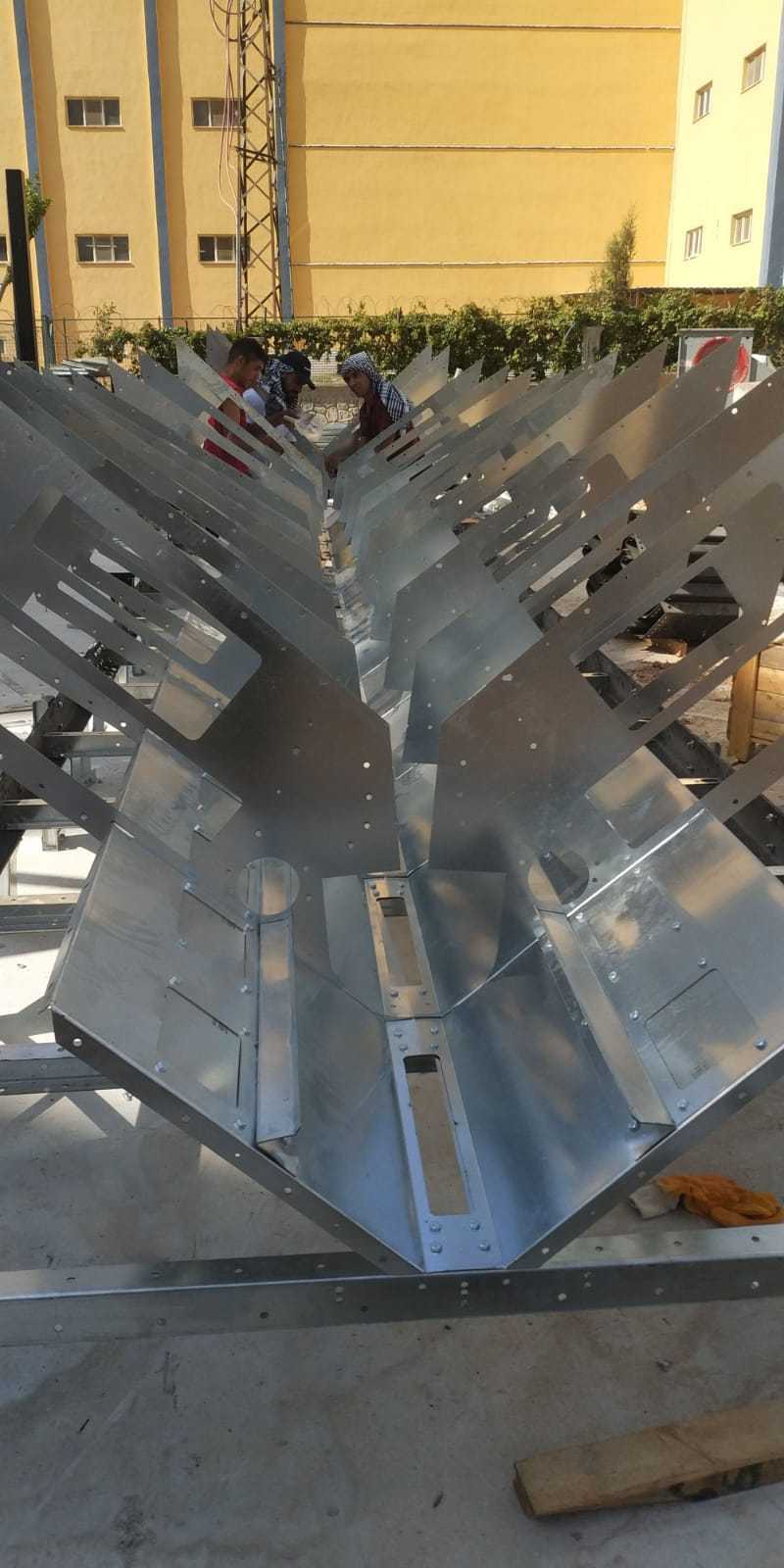

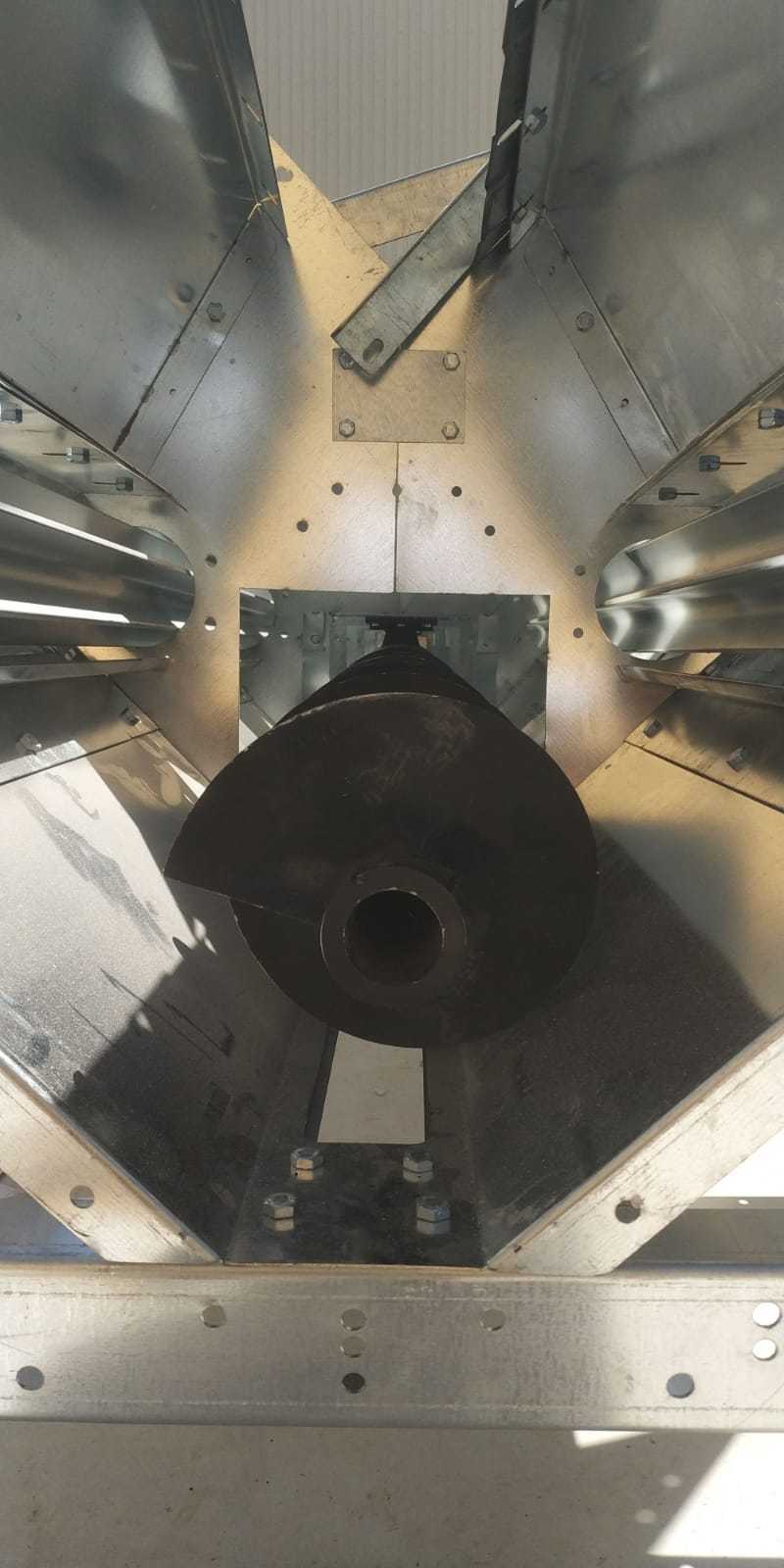

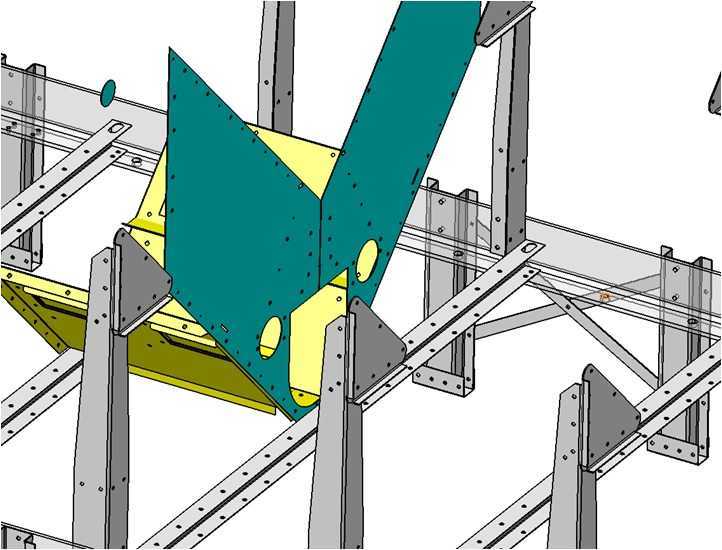

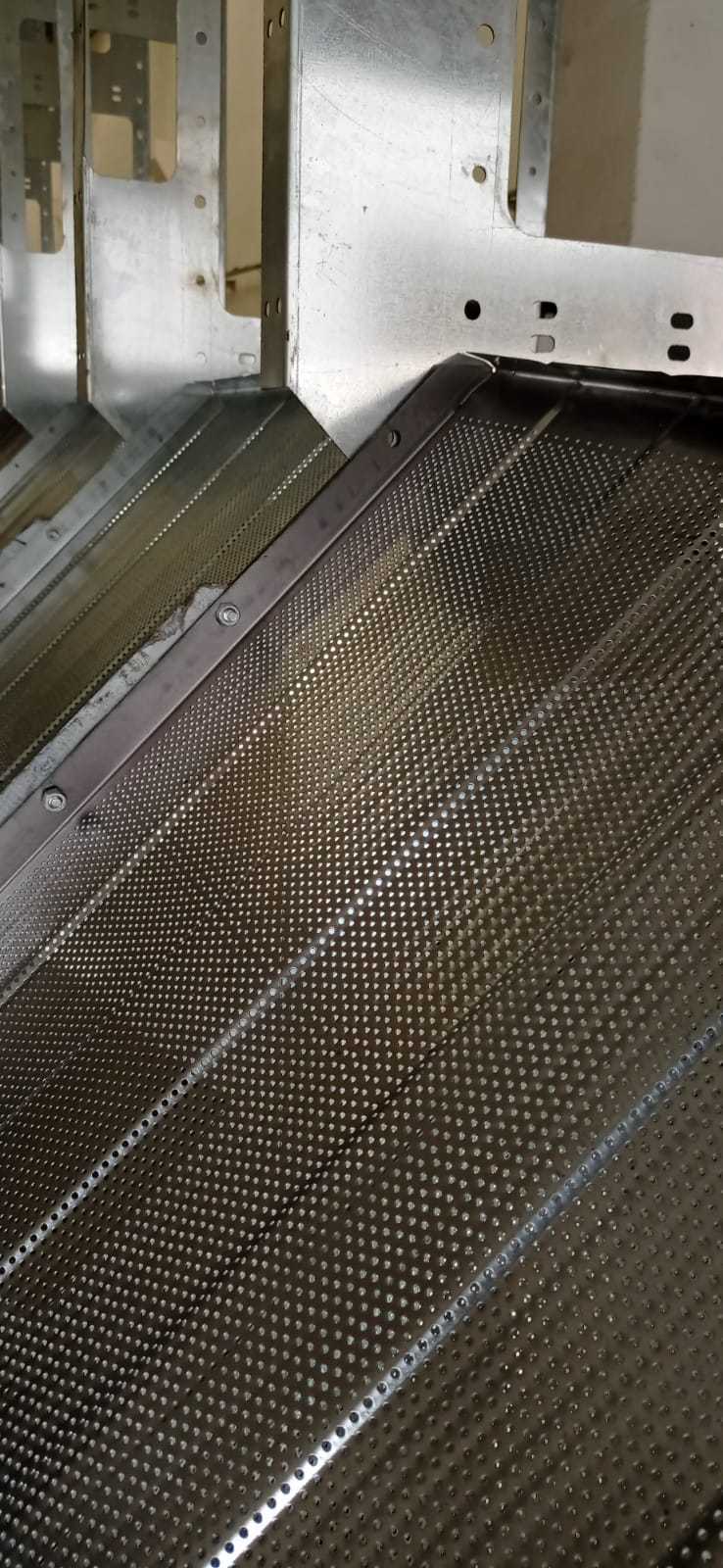

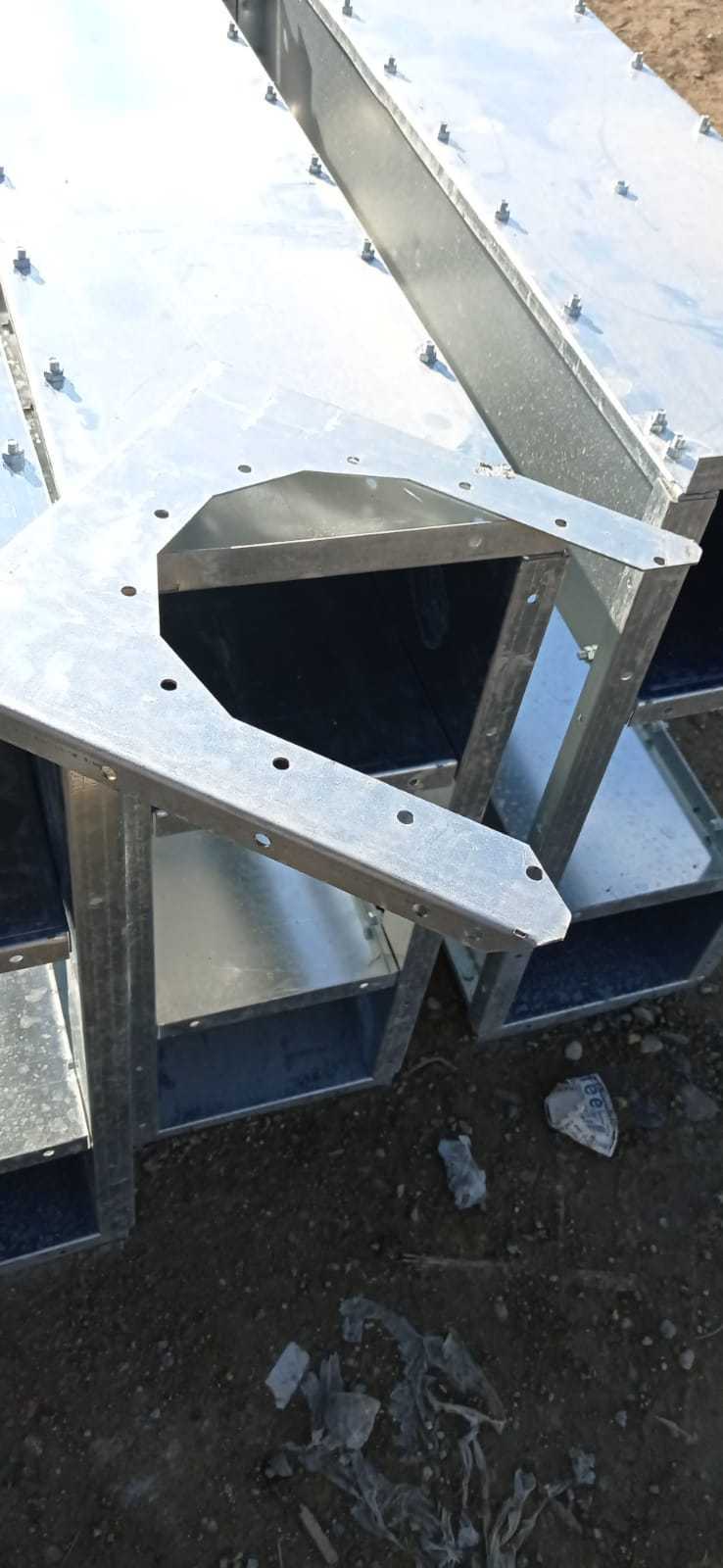

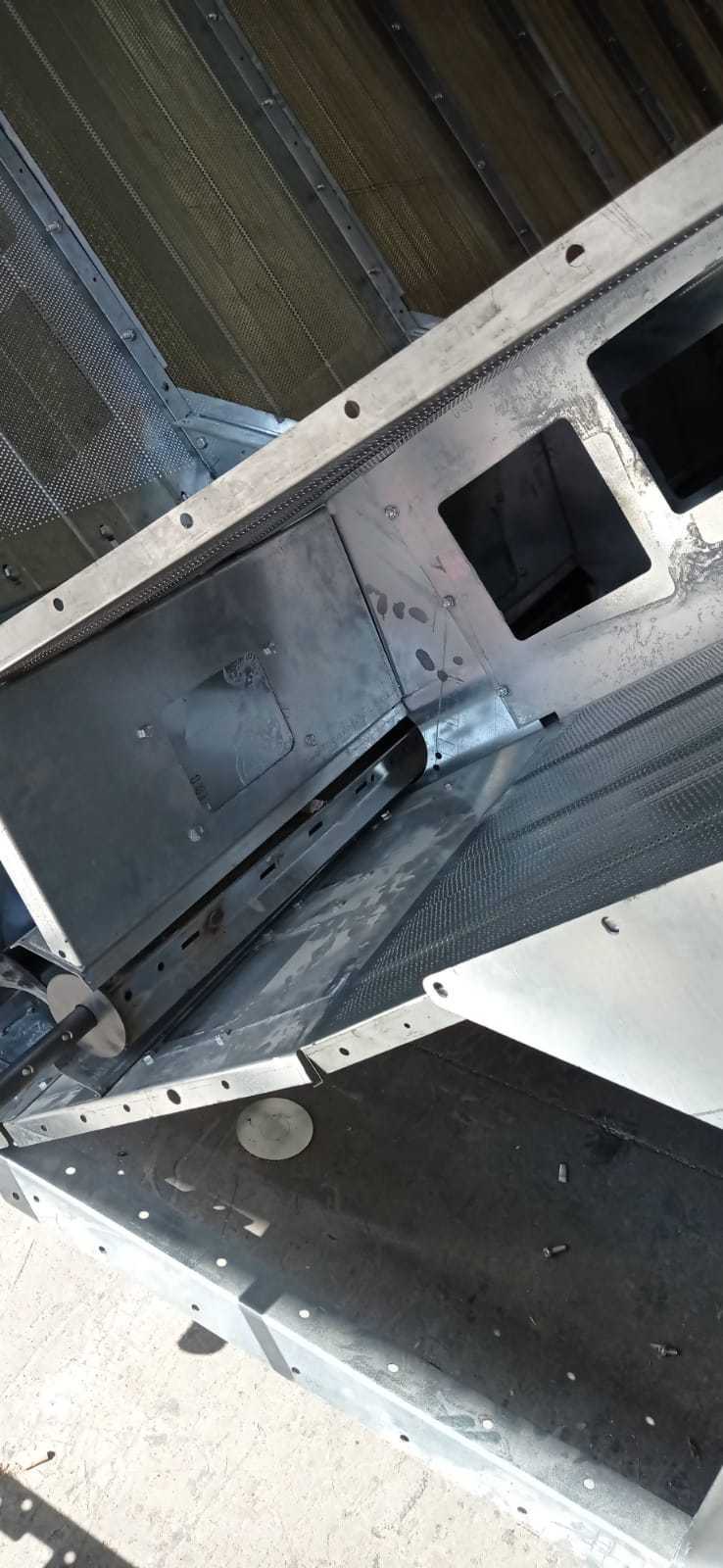

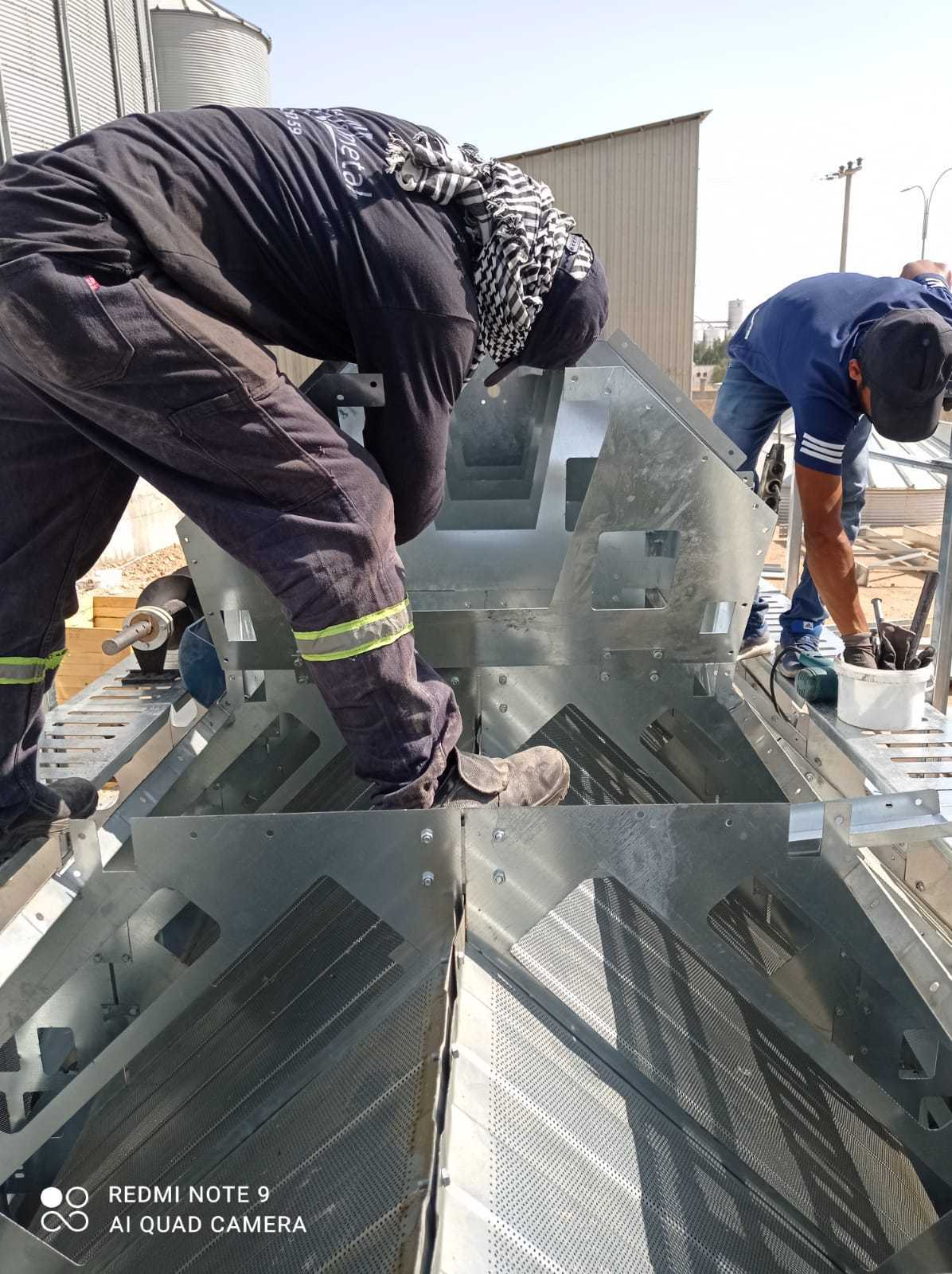

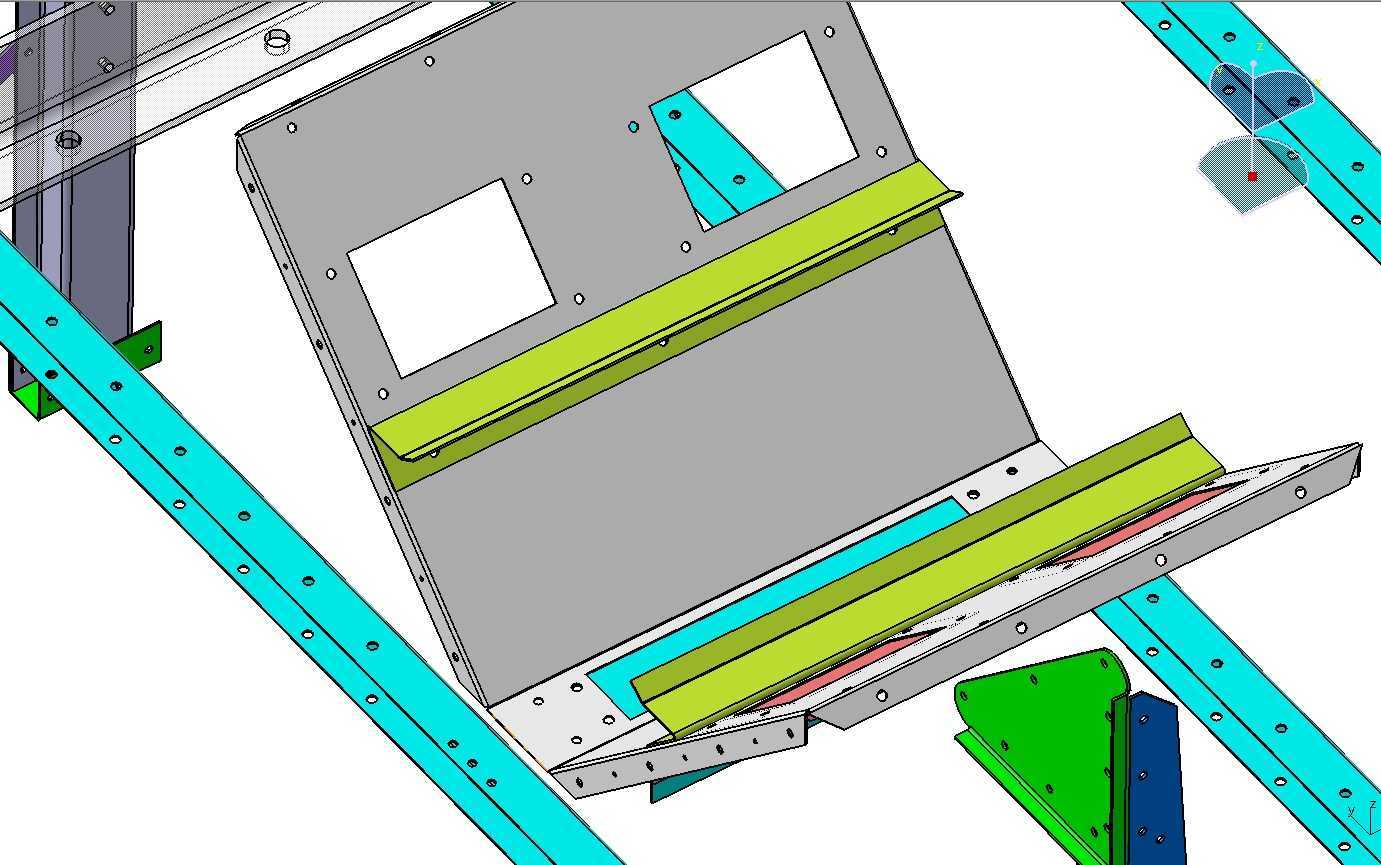

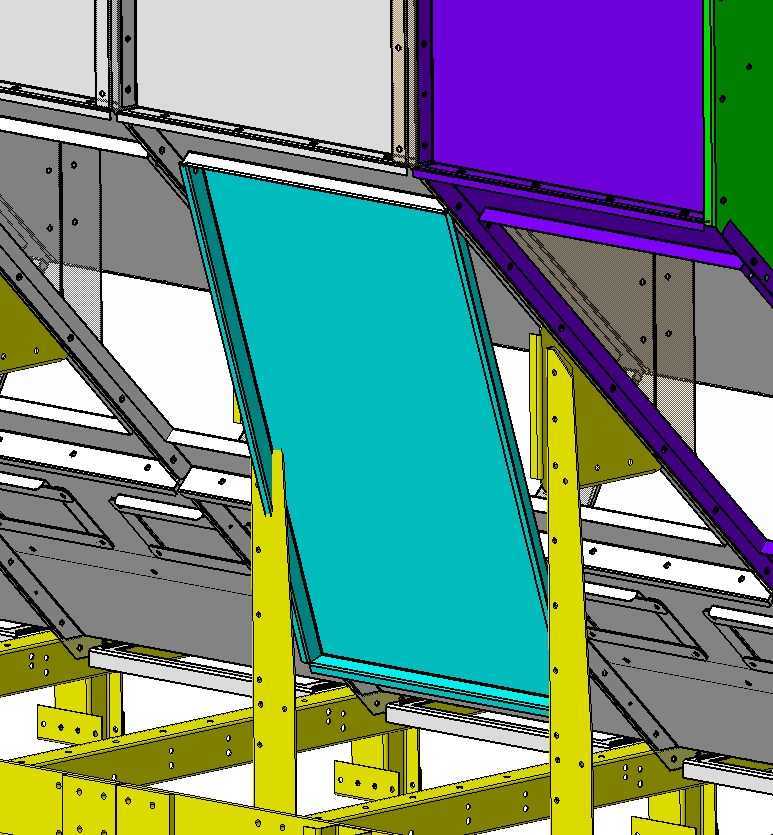

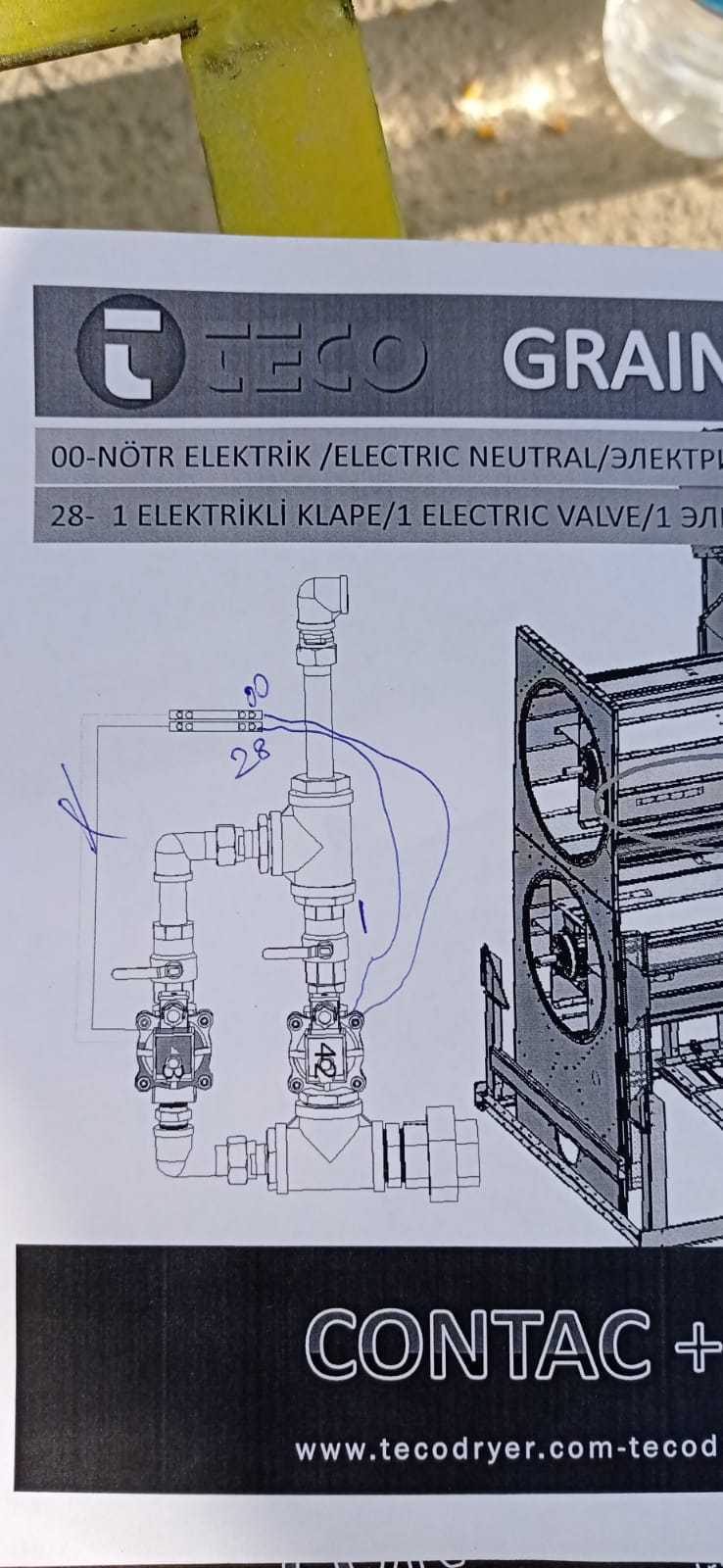

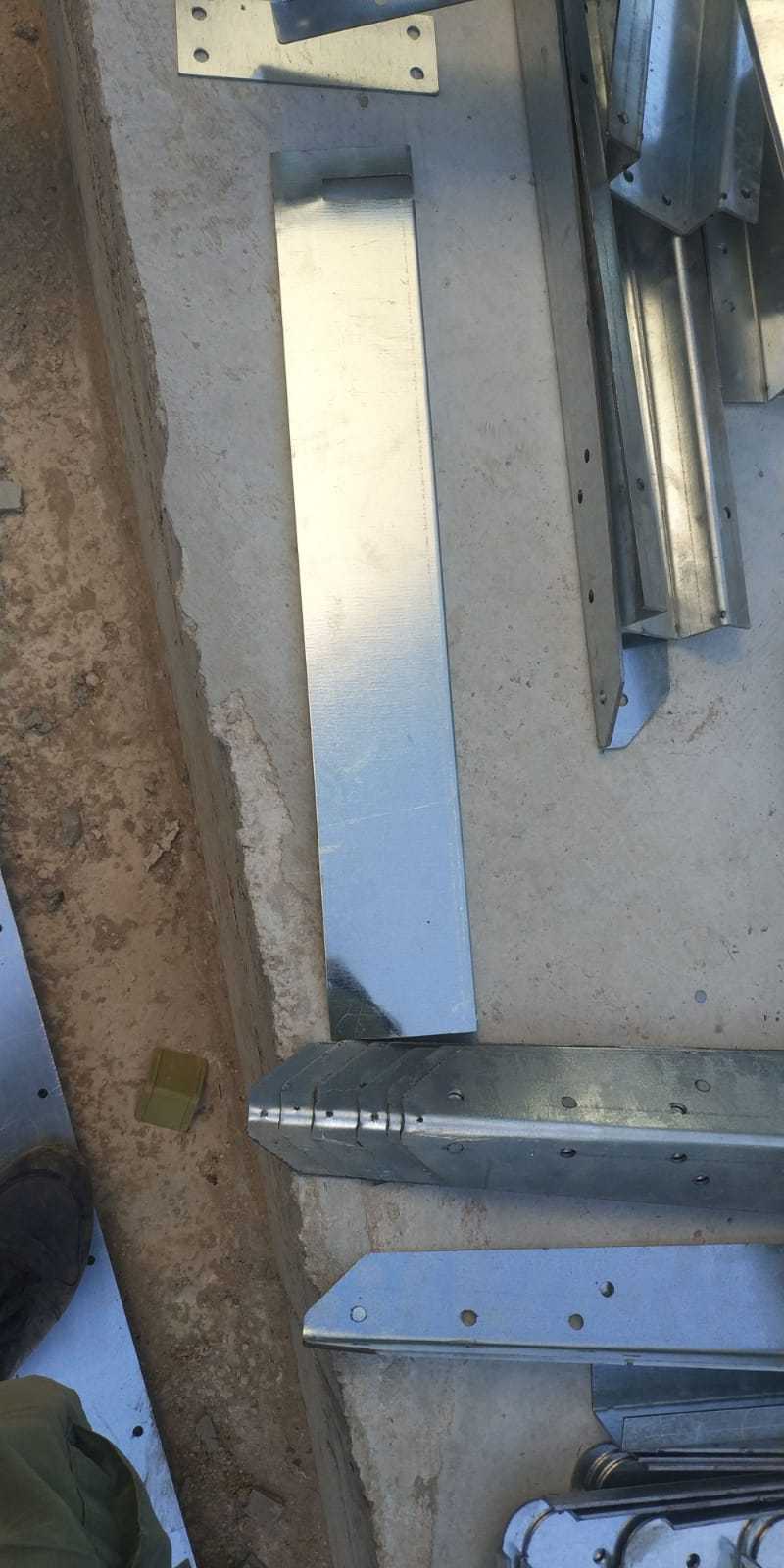

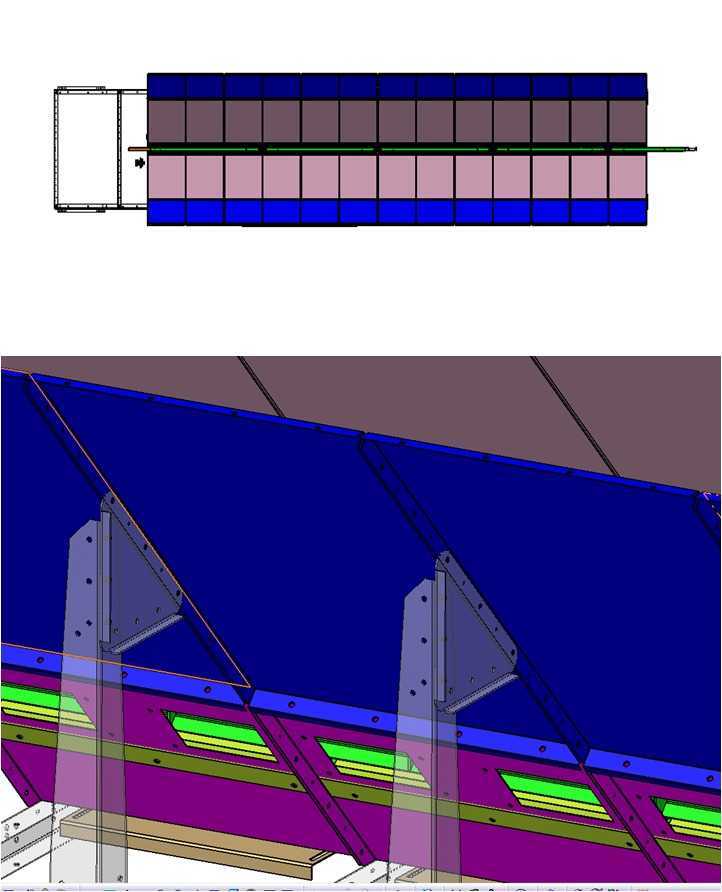

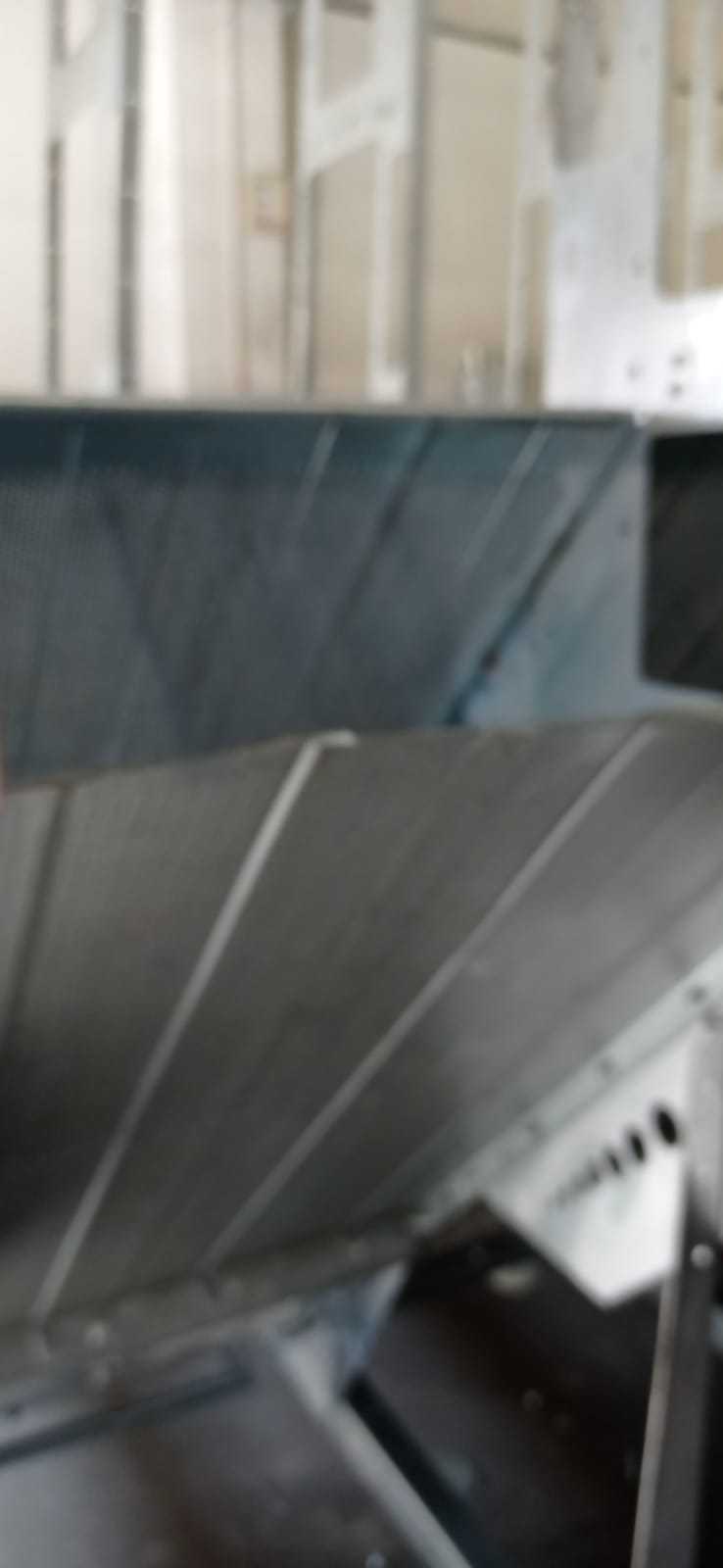

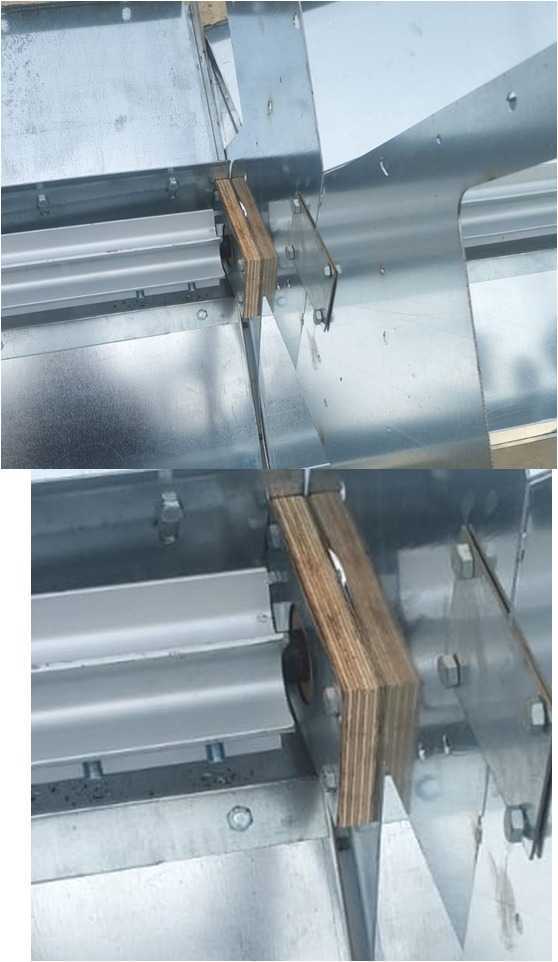

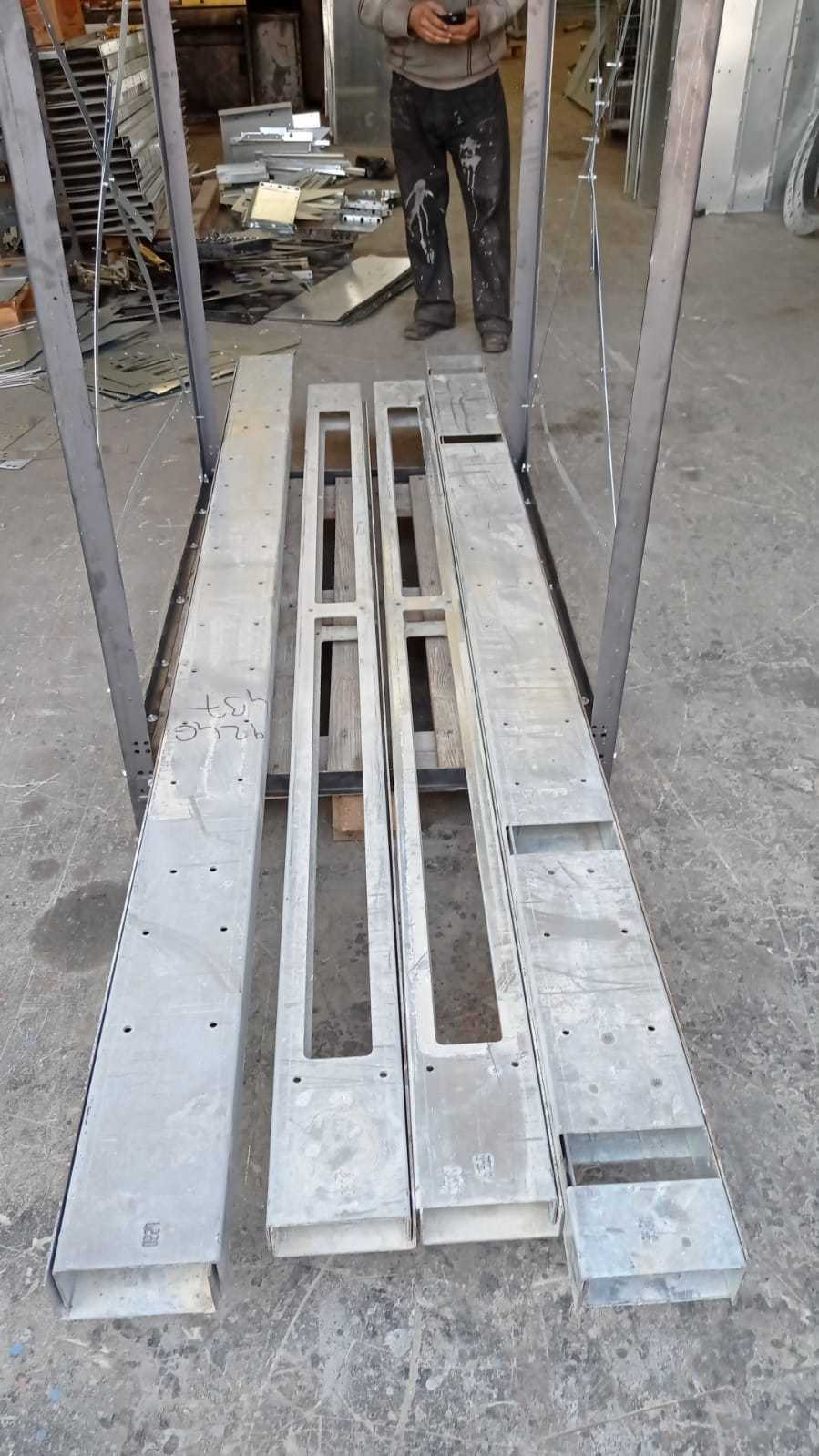

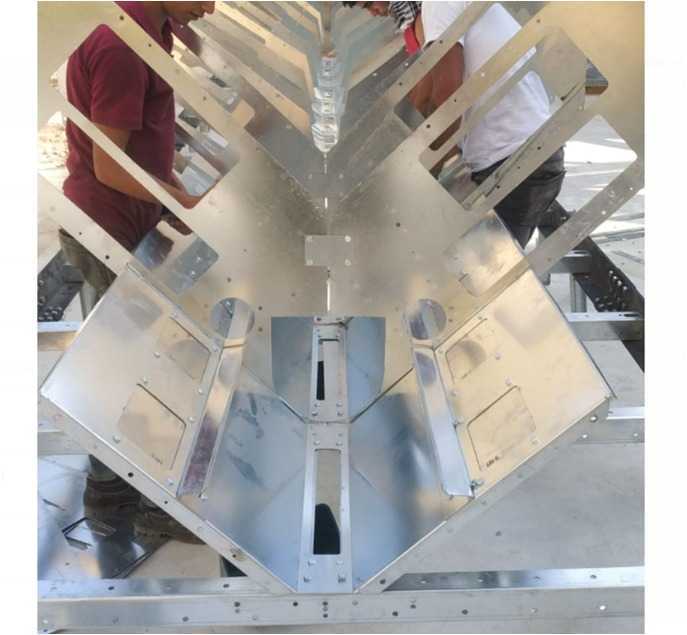

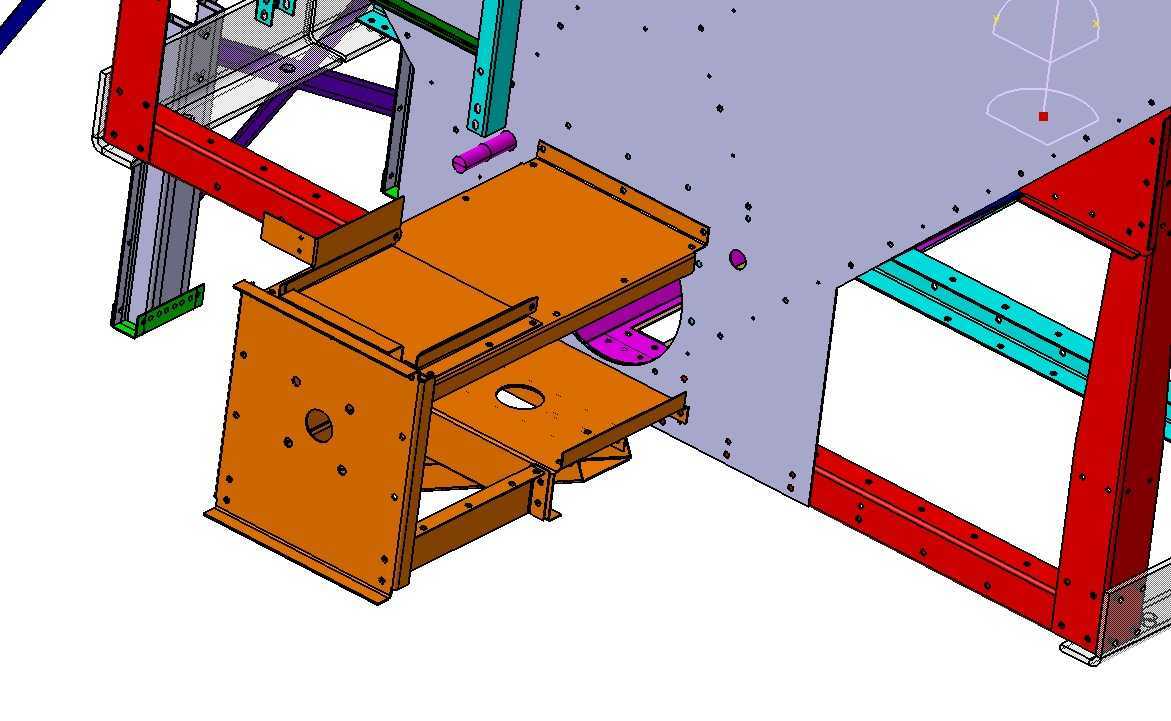

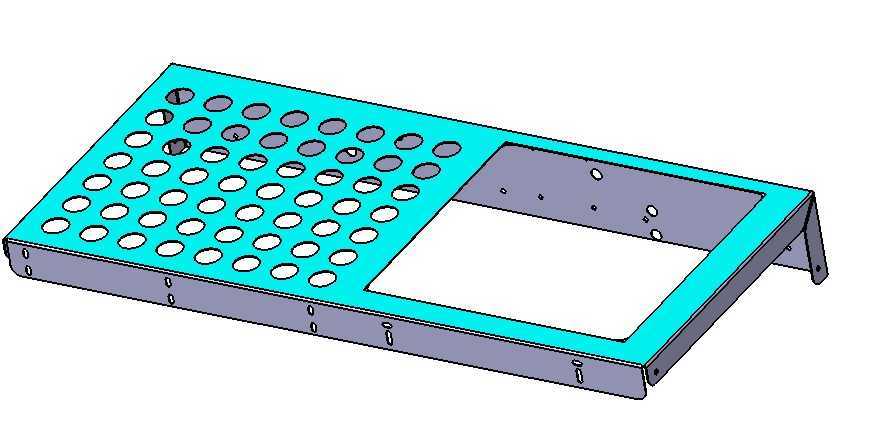

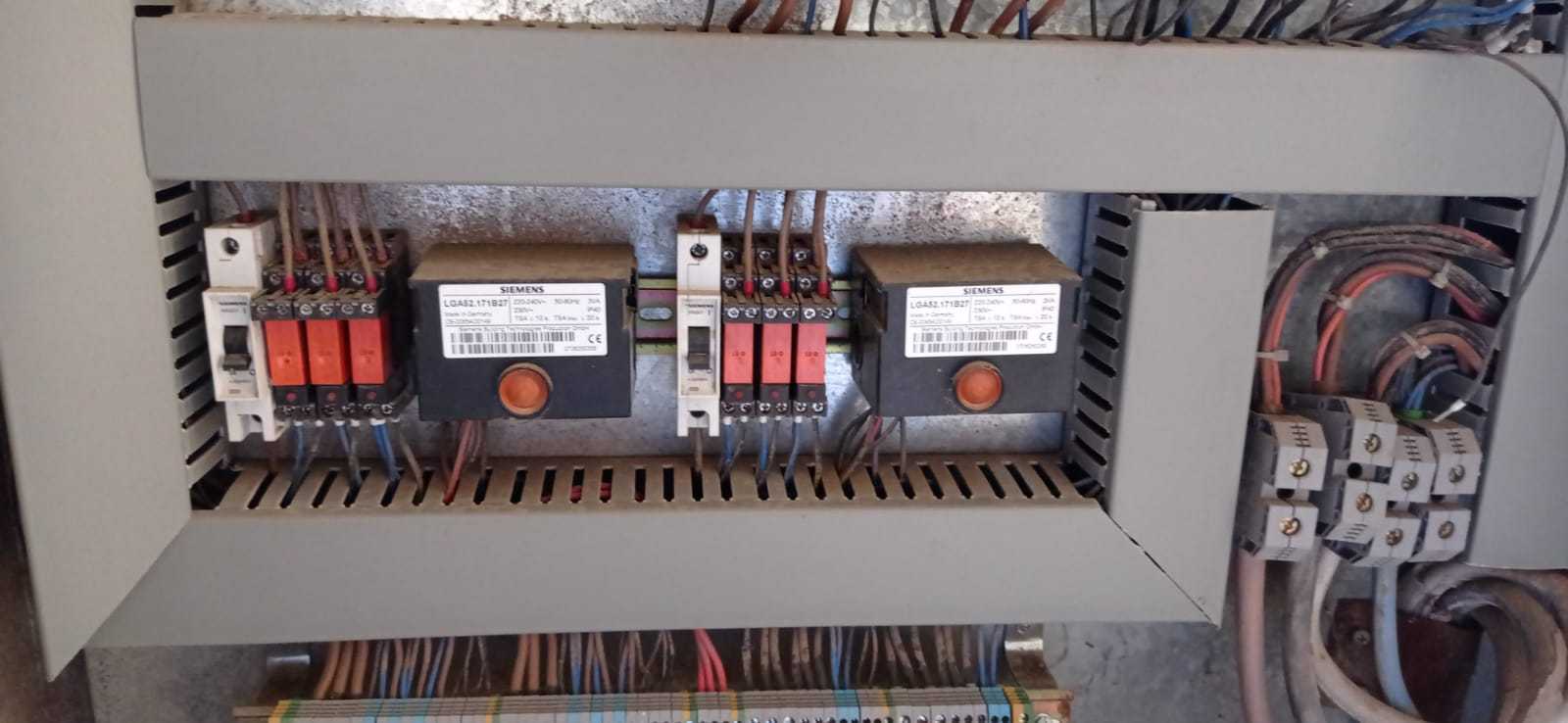

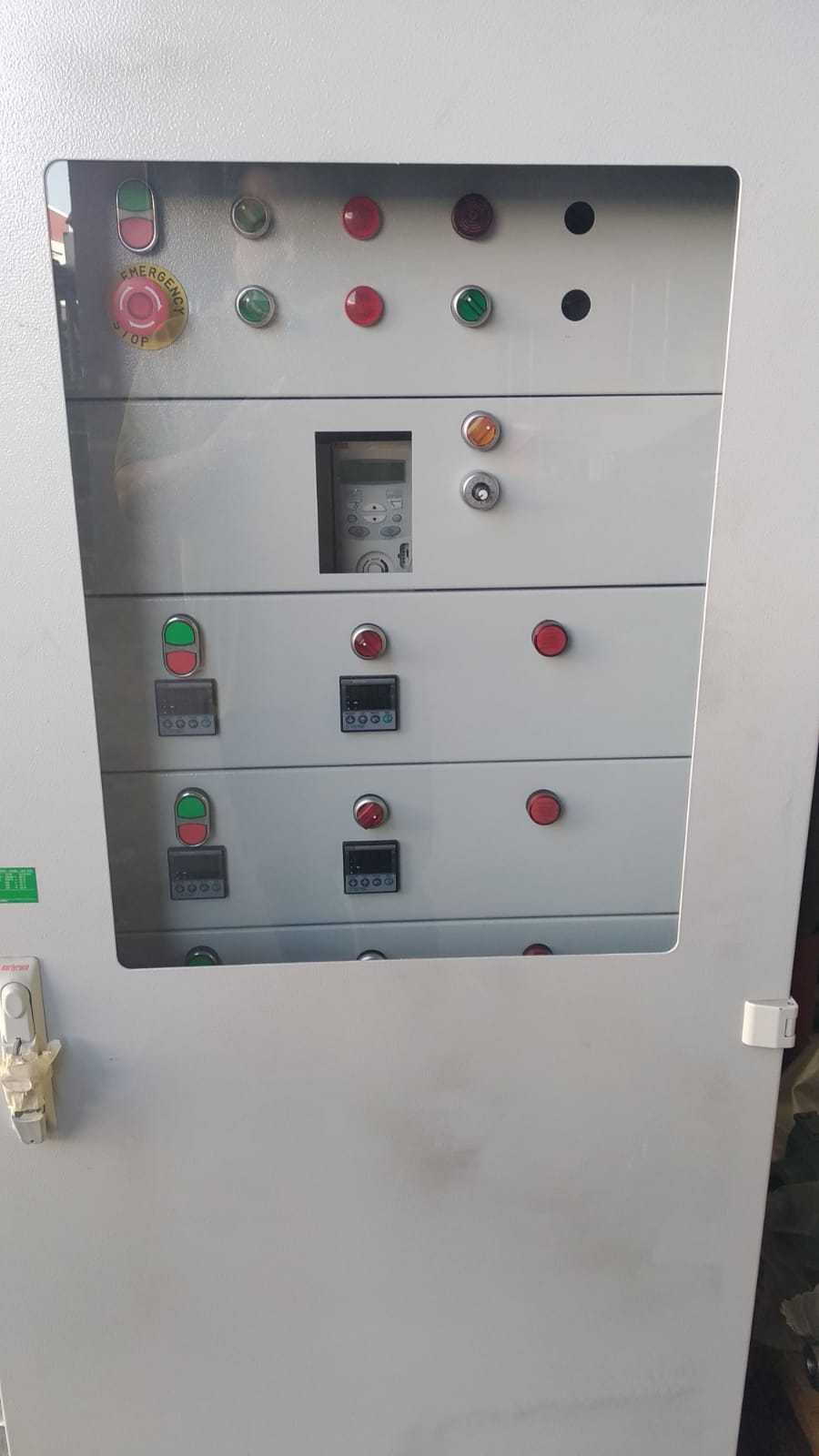

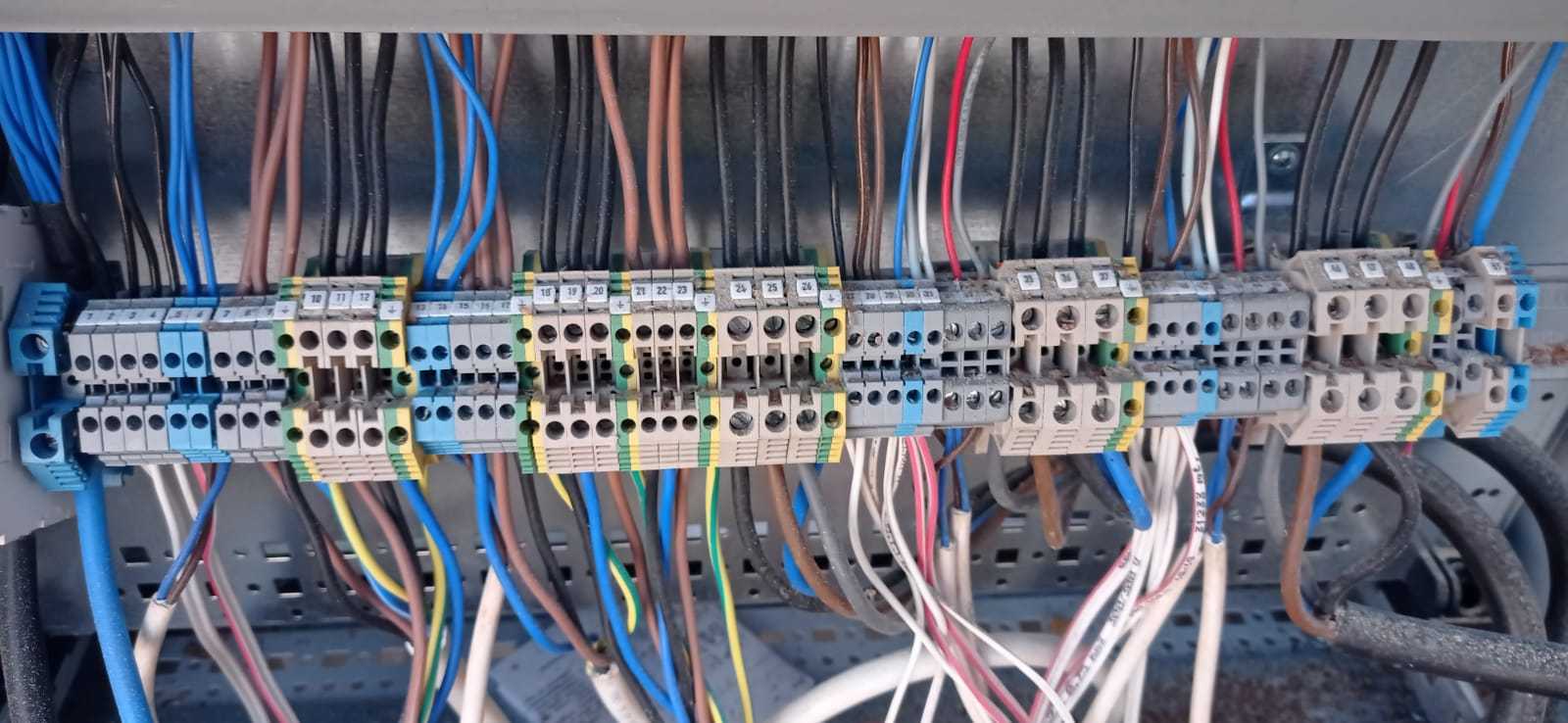

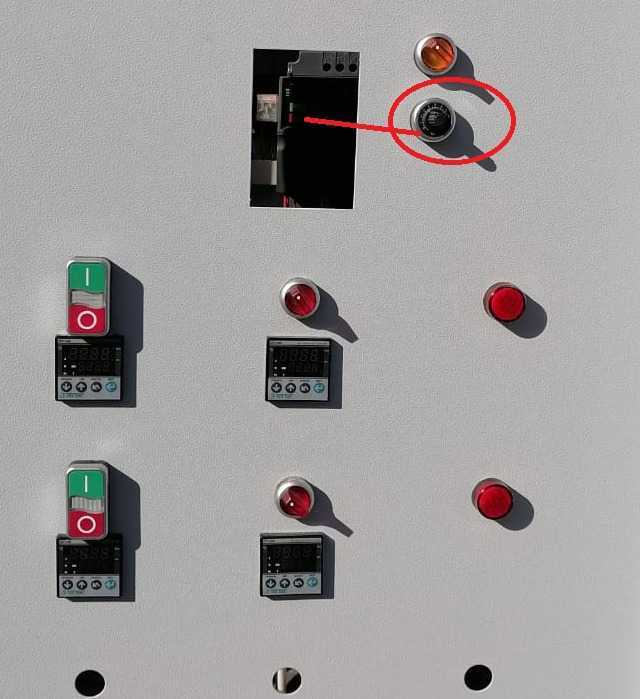

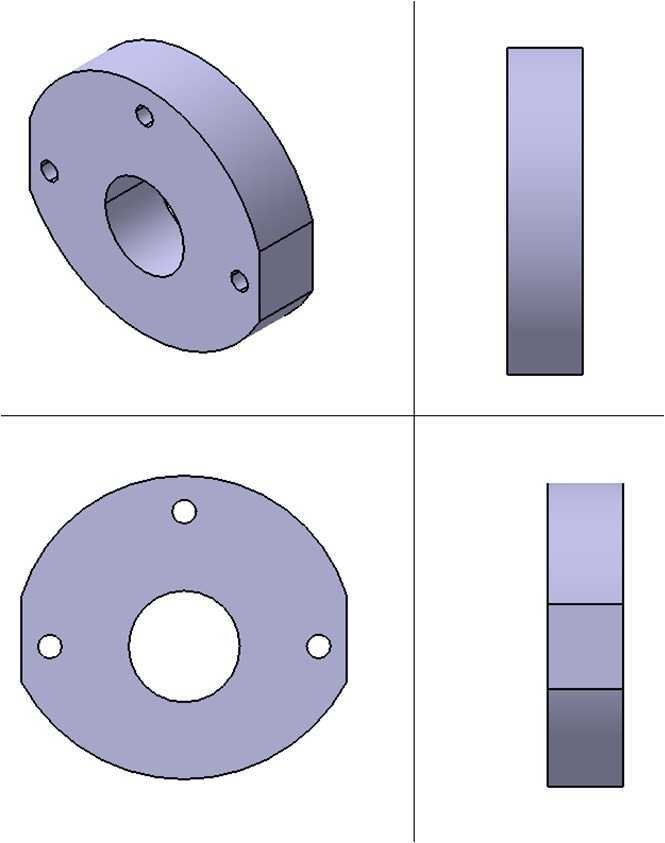

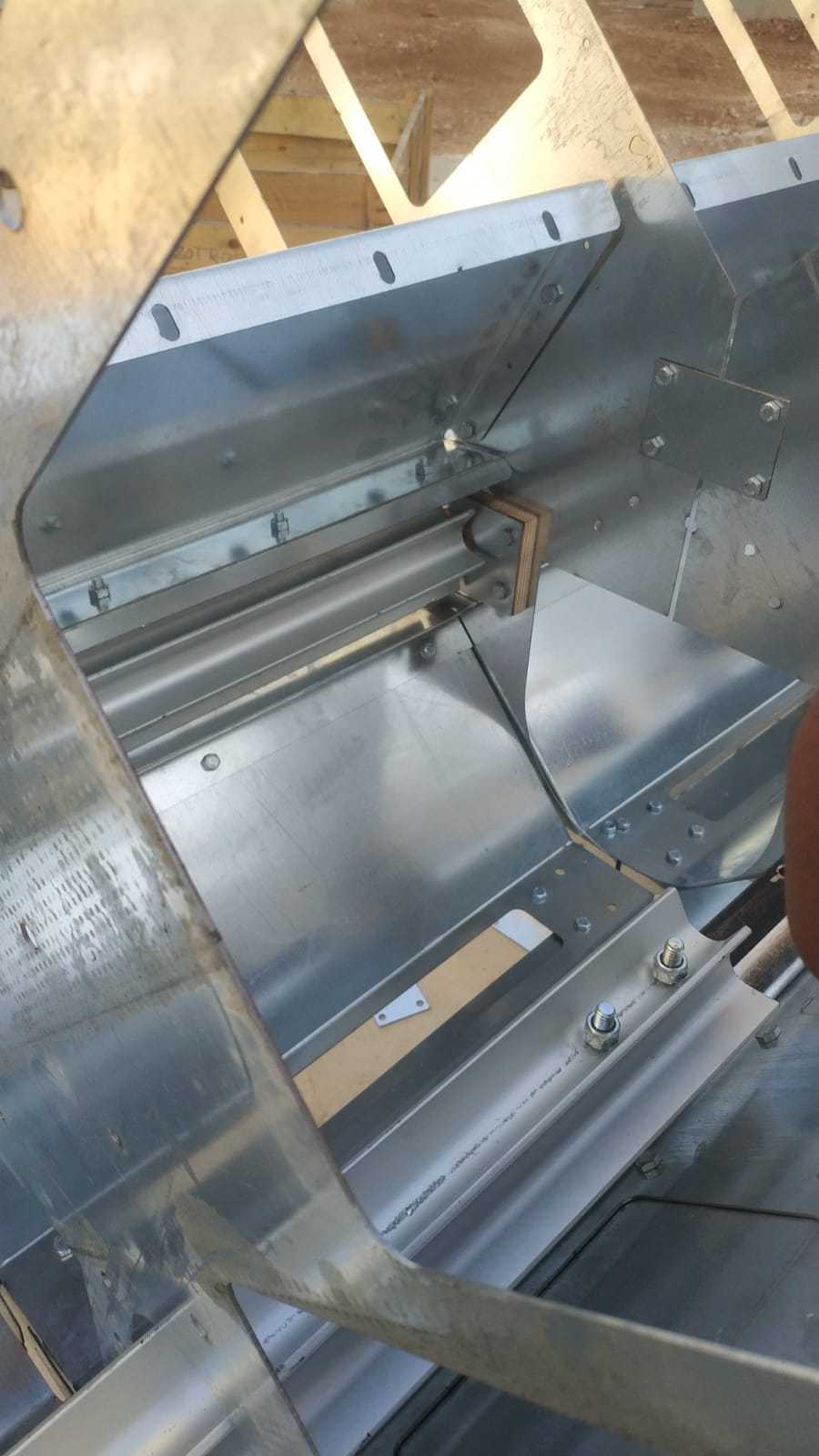

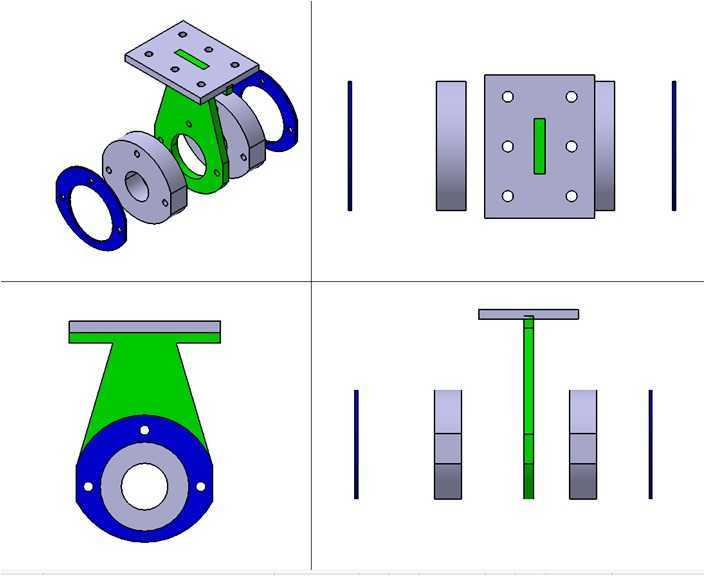

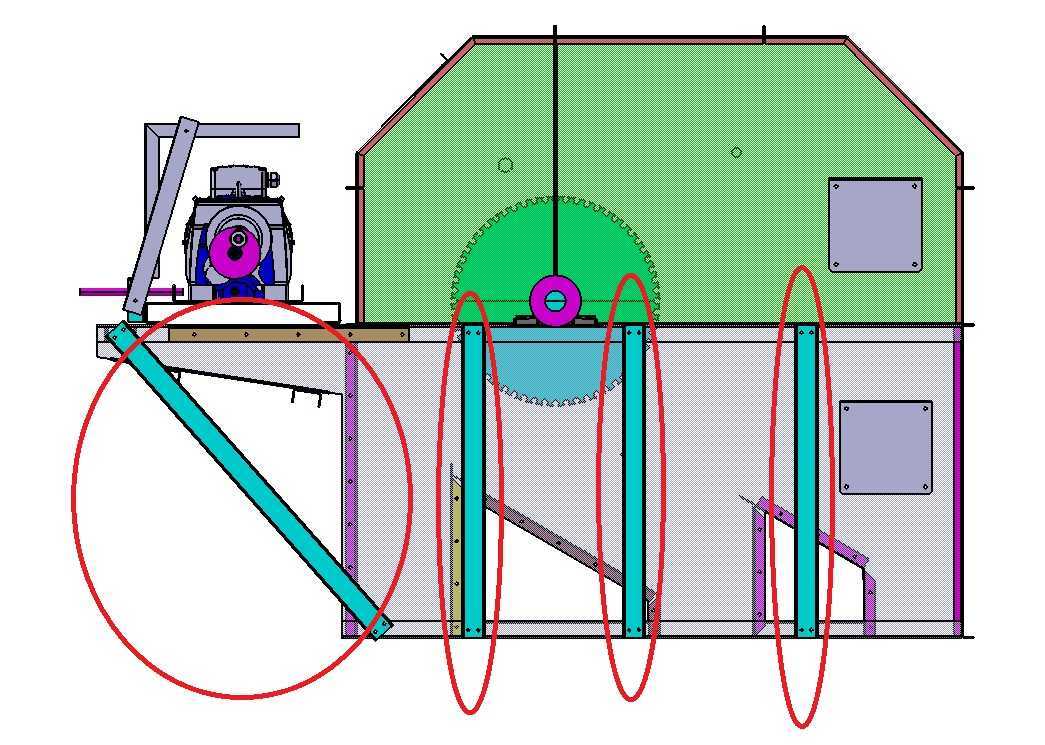

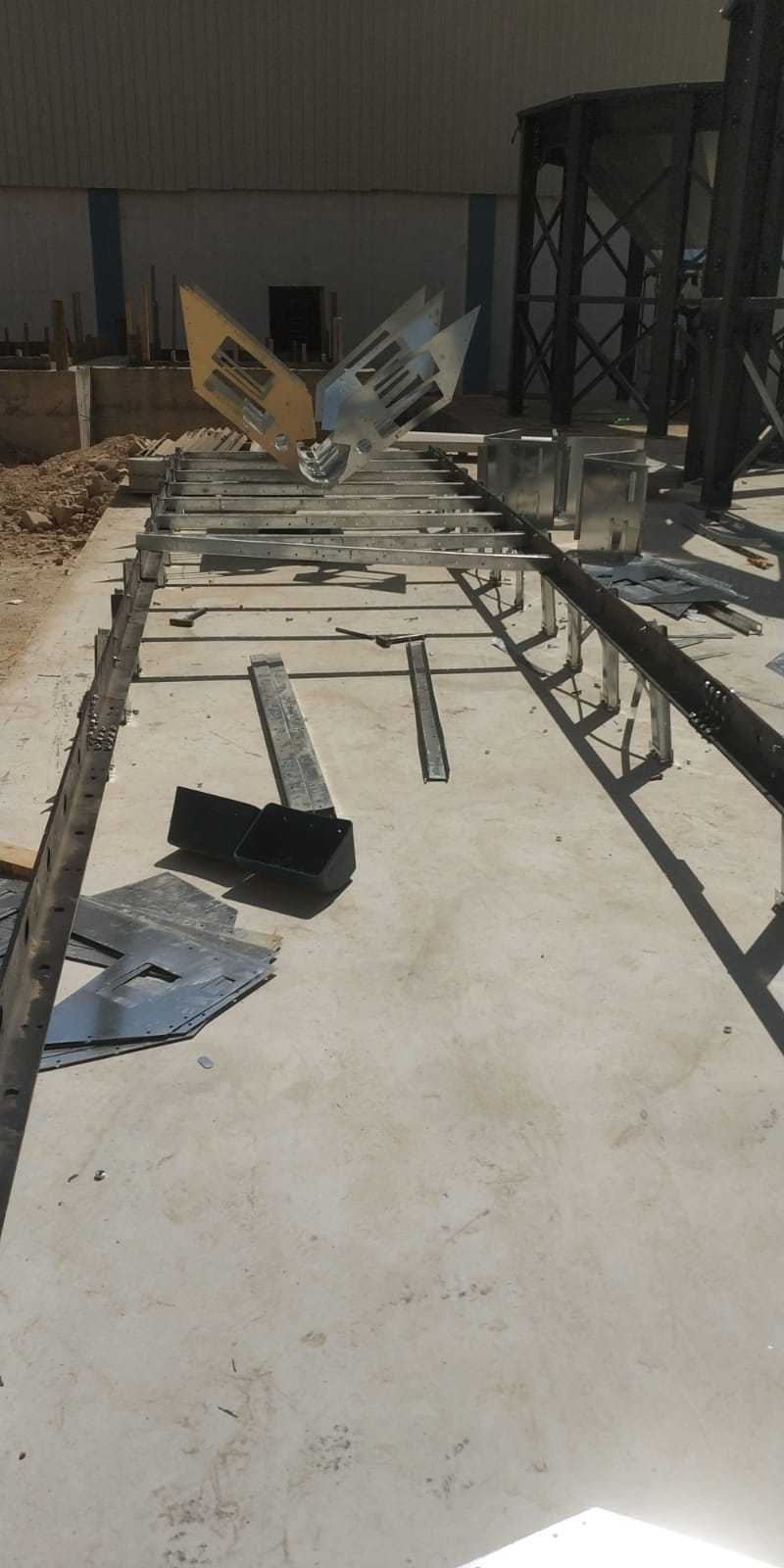

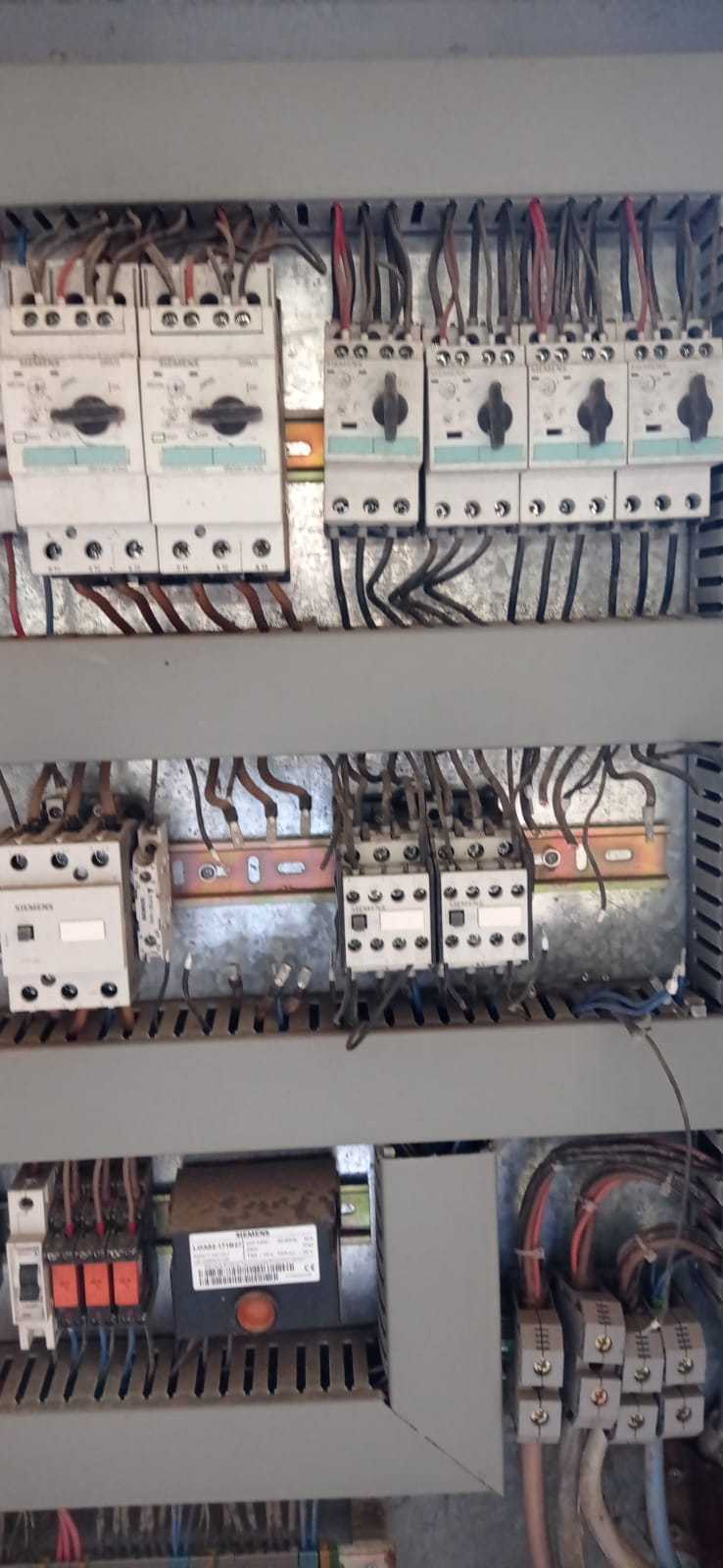

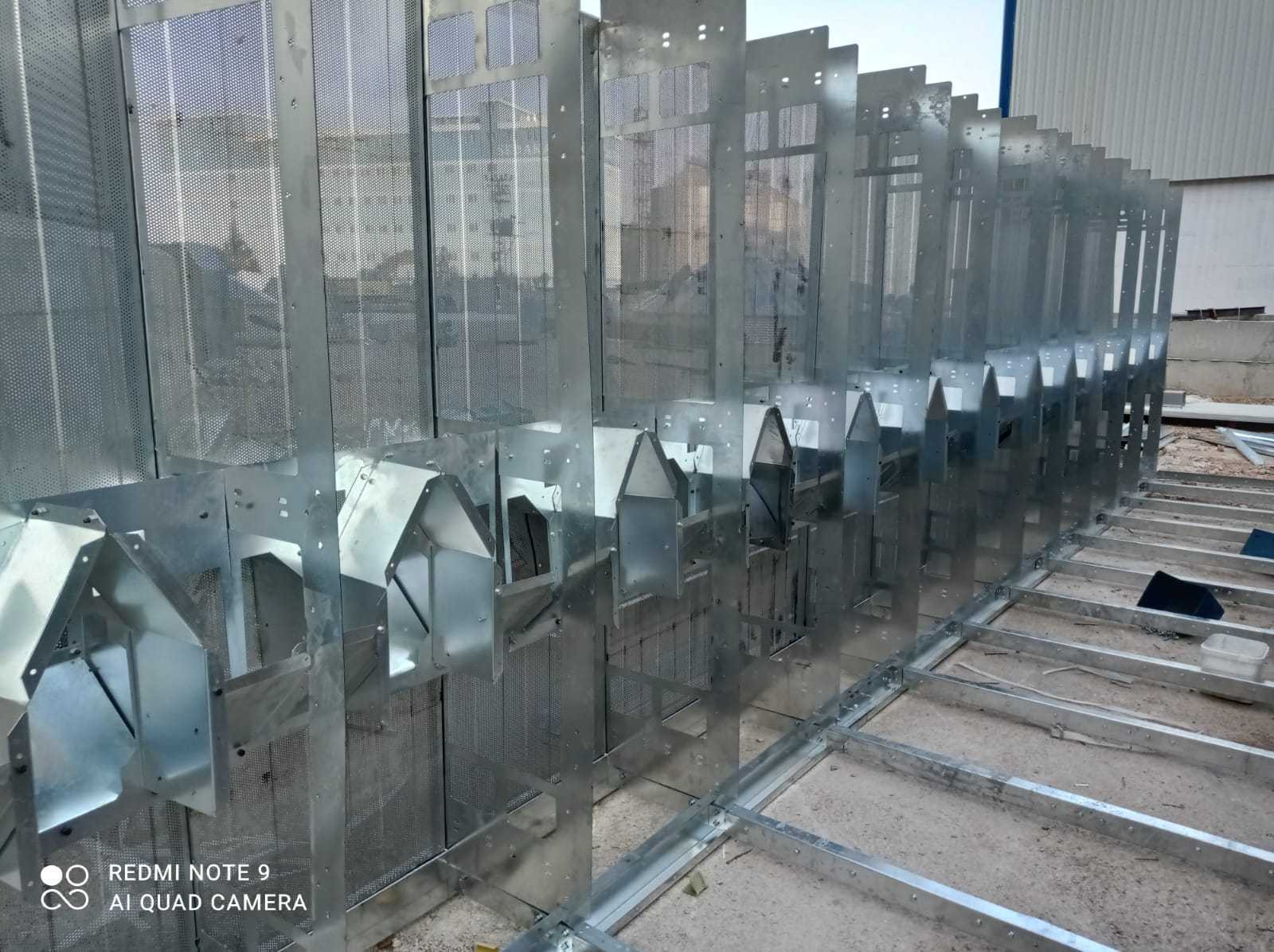

　　在细节结构设计上，设备的所有与谷物接触的内壁都采用圆弧过渡处理，避免出现直角积料区域，防止谷物长期残留发生霉变，污染后续批次的物料；角状盒采用冲压成型的薄壁钢结构，表面做镀锌防锈处理，既保证通风间隙的尺寸精度，又能提升部件的抗腐蚀能力，延长设备在高湿高粉尘作业环境下的使用寿命；设备的温度检测点位布置在每层料段的进出风位置，可实时监测各段的热风温度与料温，配合电控系统自动调整热风炉的输出功率与排料速度，实现烘干过程的自动化控制，减少人工值守的工作量。
