销轮锤击联动机构运动仿真三维设计

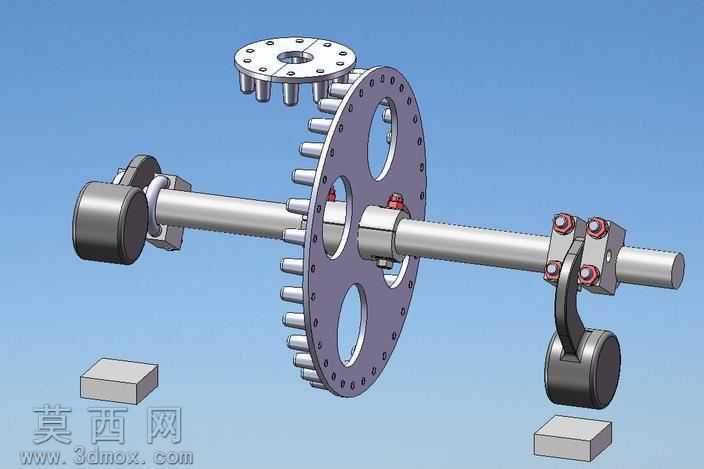

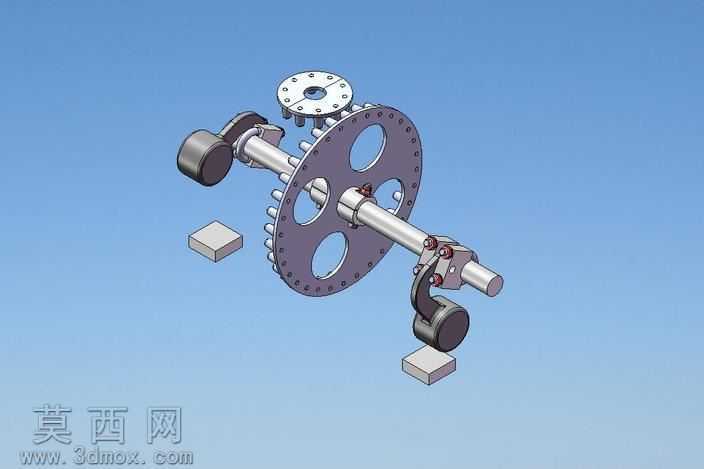

本作品为销轮与锤击组件联动的机械运动机构三维设计，整体建模过程依托三维参数化设计软件完成，从核心传动零件到配套装夹结构均按照机械设计规范完成1:1比例建模，所有零件的尺寸参数、装配约束均符合实际机械加工与装配的公差要求，可直接用于运动仿真验证与结构原理展示。建模阶段首先完成核心传动长轴的构建，按照轴类零件的设计标准绘制阶梯轴段，预留销轮、配重锤组件、端部轴承座的安装定位轴肩，确保各零件装配后同轴度符合传动要求。核心销轮零件采用圆周阵列特征完成销齿的均匀排布，轮盘本体开设三个减重通孔，既降低轮体转动惯量，也兼顾轻量化设计需求，轮盘与轴的连接位置设计有定位轴套与锁紧螺栓结构，保证传动过程中轮体无轴向窜动。上方的从动销盘与销轮形成销齿啮合传动副，端部法兰盘采用圆周均布的螺栓孔设计，可外接动力输入或负载输出组件。轴身一侧安装的锤击组件采用曲柄摆杆结构，摆杆与轴身通过带锁紧螺栓的抱箍结构实现固定连接，摆杆末端配置圆柱形配重锤，当销轮转动时可通过啮合传动带动从动盘运转，同时随轴转动的摆杆可带动配重锤完成周期性锤击动作，模拟实际生产中的锤击作业工况。渲染阶段采用工业机械常用的金属材质表现，轴类零件赋予调质钢的哑光金属质感，销轮、销盘零件赋予表面发蓝处理的深灰金属材质，配重锤、端部动力组件赋予铸铁的深黑磨砂质感，螺栓、锁紧件赋予镀锌亮面金属材质，背景采用纯净天蓝色渐变，搭配浅灰色承载块衬托机构整体结构，让各零件的轮廓与装配关系清晰可辨。设计过程中重点考虑了机构的运动可行性，添加了重力场约束与旋转电机驱动参数，模拟机构在真实动力输入下的运转状态，验证销齿啮合的传动平稳性、锤击动作的行程合理性，可用于机械原理教学演示、同类锤击传动机构的设计参考，帮助设计者快速理解销轮传动与曲柄摆杆锤击结构的组合应用逻辑，也可作为后续优化同类机构结构参数的基础模型，通过调整销轮齿数、摆杆长度、配重锤质量等参数，即可适配不同锤击频率、锤击力的作业需求。
