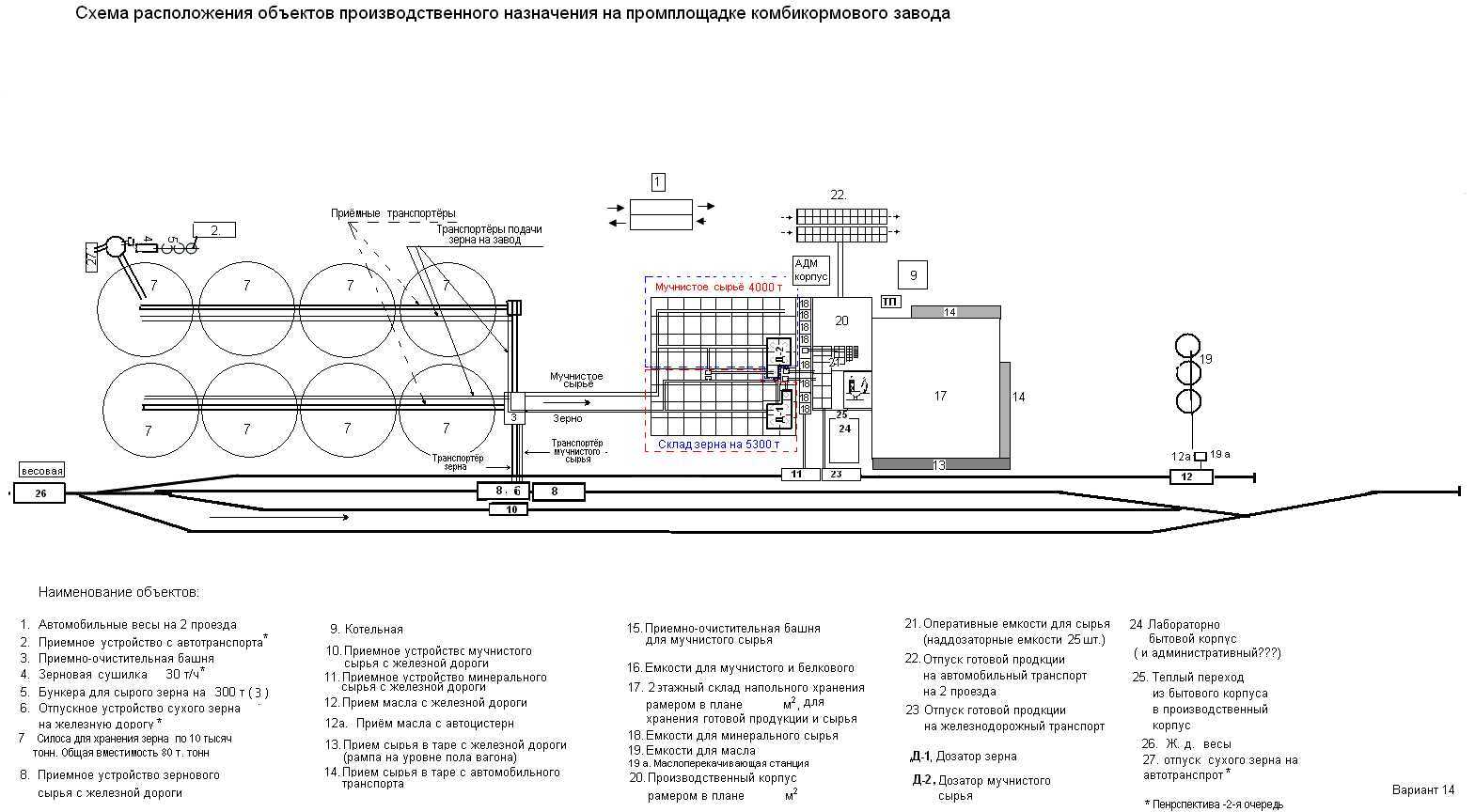

谷物深层干燥储粮厂区工艺布局方案

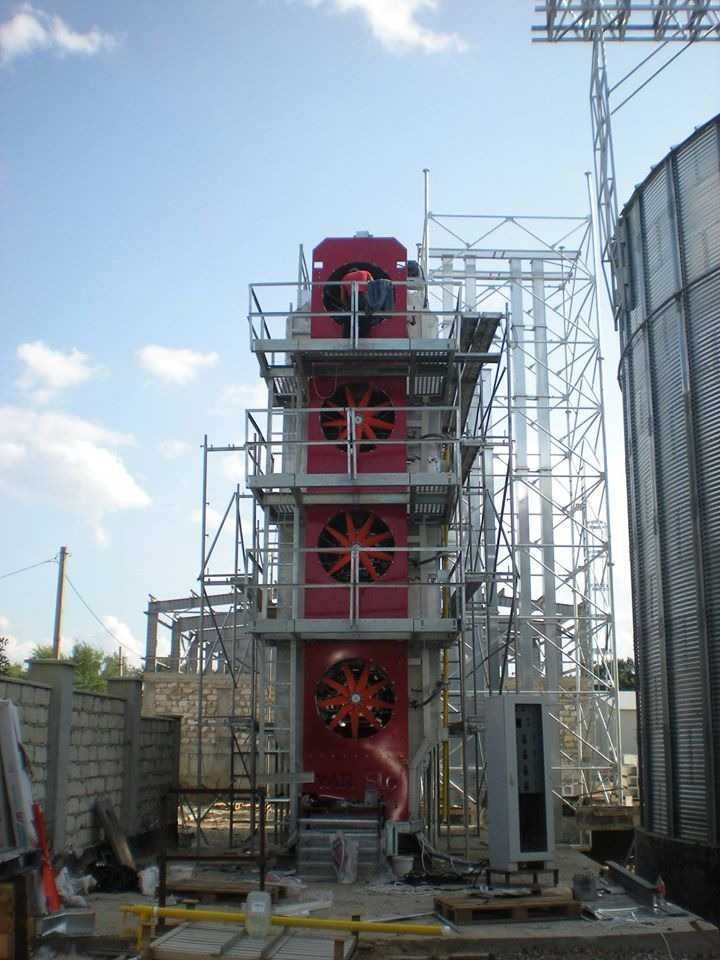

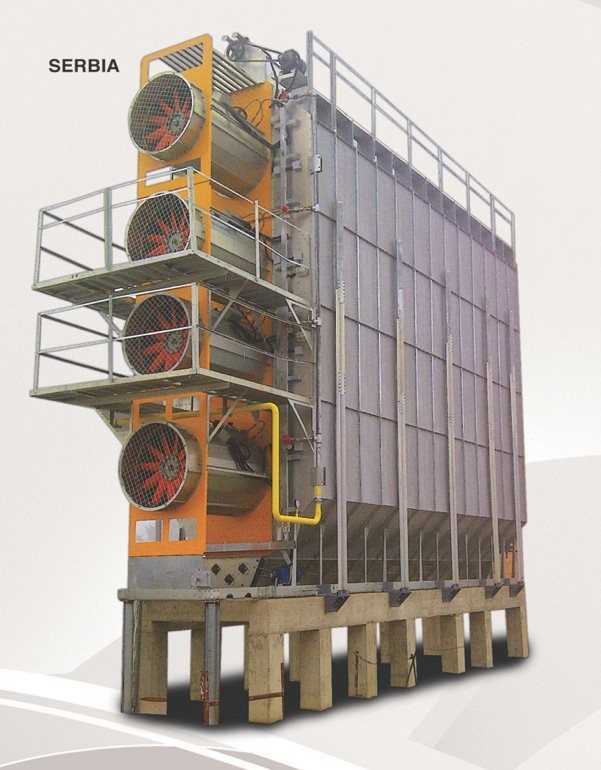

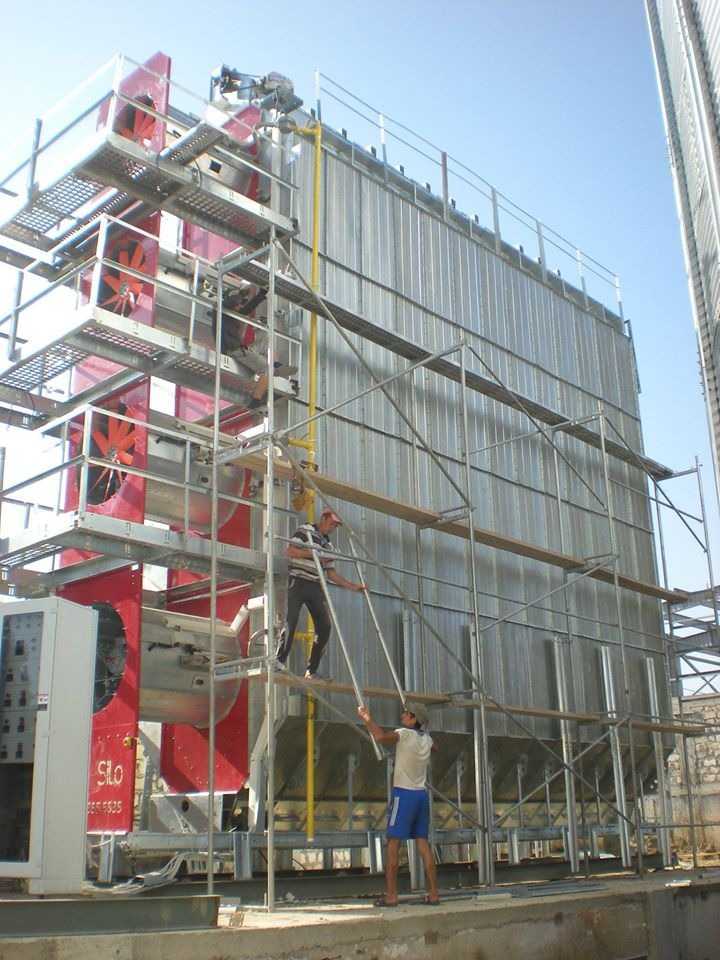

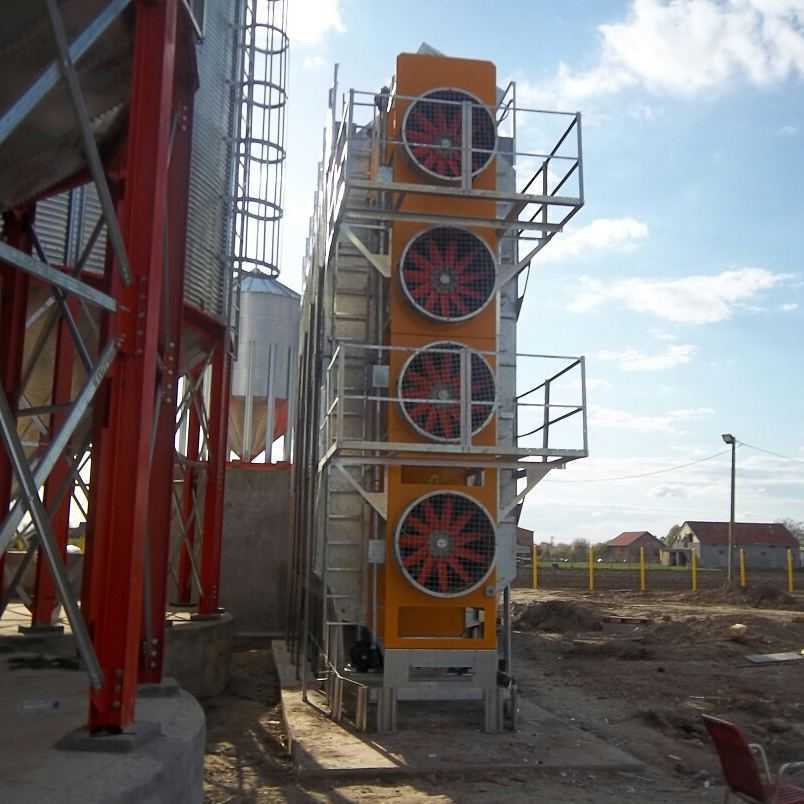

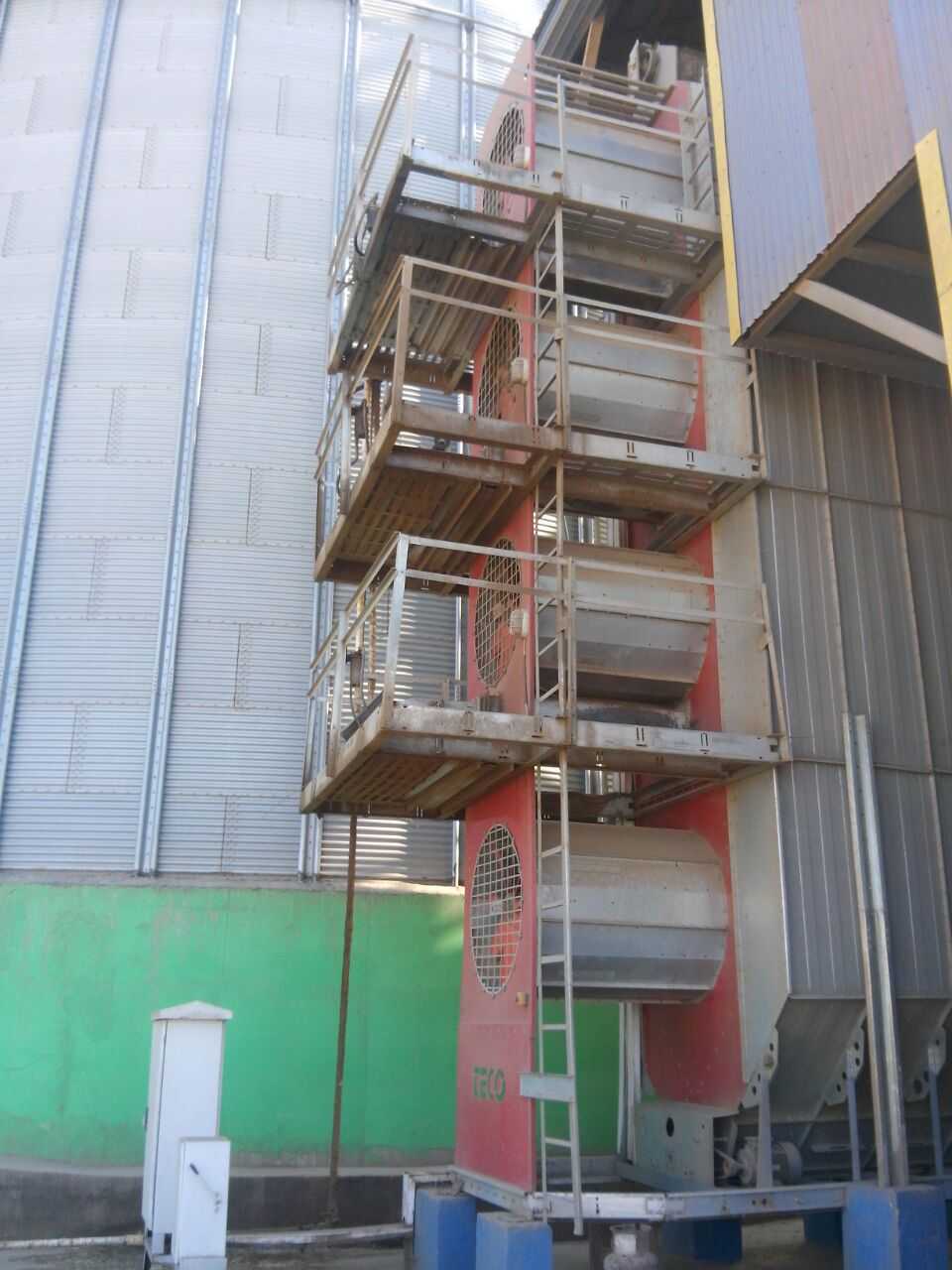

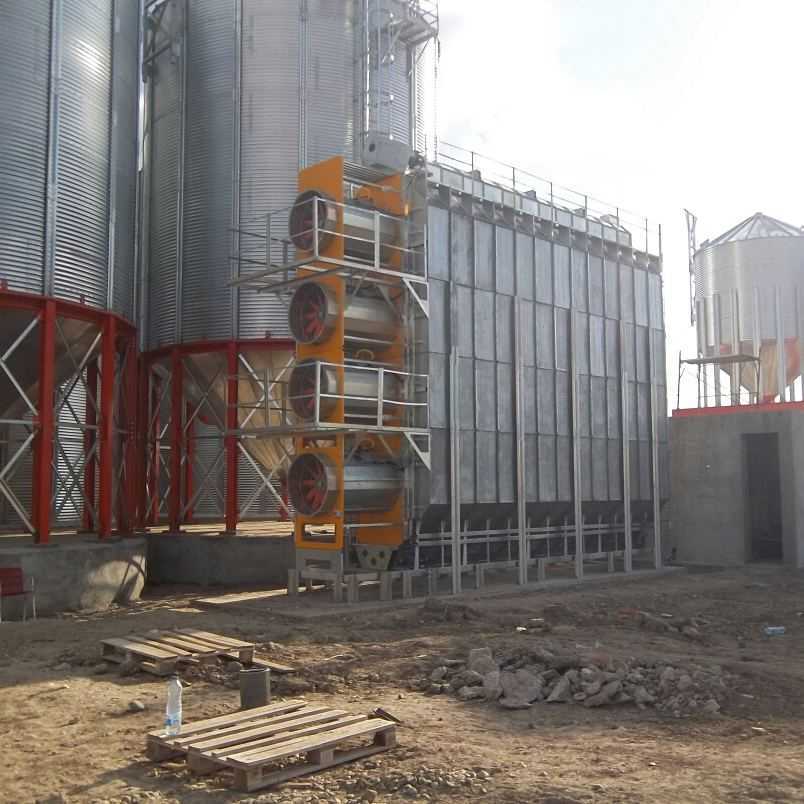

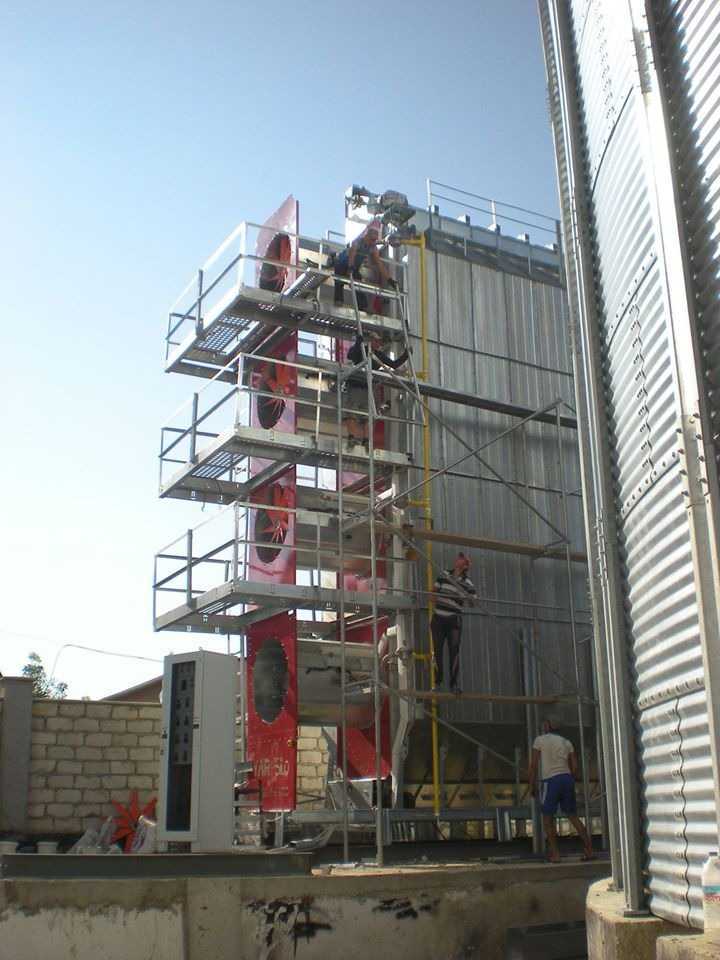

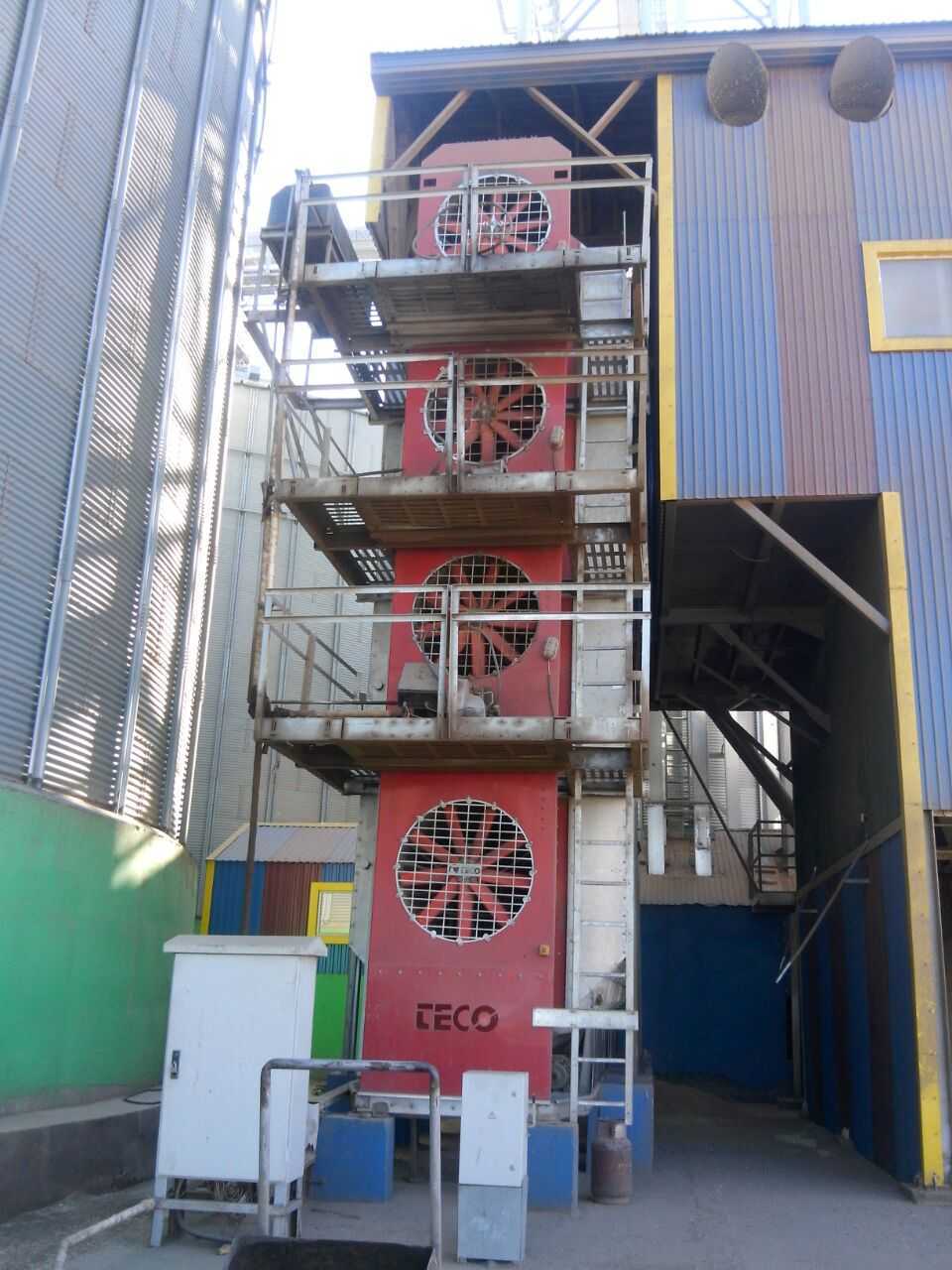

　　这套布局方案针对规模化谷物收储加工场景设计，核心围绕深层干燥工艺的全流程物料流转搭建，覆盖从原粮接收到成品仓储的完整作业链路。在实际粮库运营场景中，原粮经公路运输抵达厂区后，首先通过卸粮坑进入初清环节，去除大杂、轻杂后经斗式提升机送入暂存仓，暂存仓的容量配置匹配干燥设备的小时处理量，避免前端卸粮节奏与干燥作业节奏不匹配导致的物料断流或积压。干燥单元采用多台塔式干燥机并列布置的形式，单台干燥机对应独立的热风供给系统，热风炉布置在干燥机侧方的独立区域，通过热风管道与各干燥段连接，管道走向沿厂区管廊排布，减少热风输送过程中的温损，同时预留检修通道便于管道保温层维护与漏风点排查。干燥机的排粮段下方设置刮板输送机，

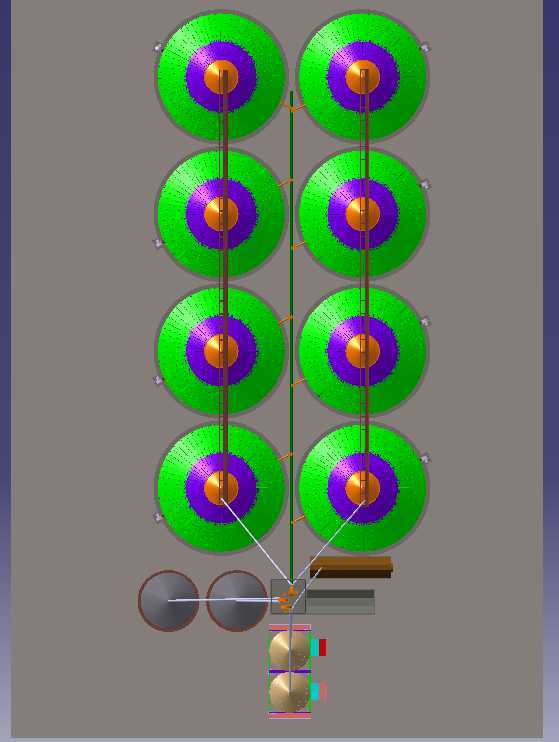

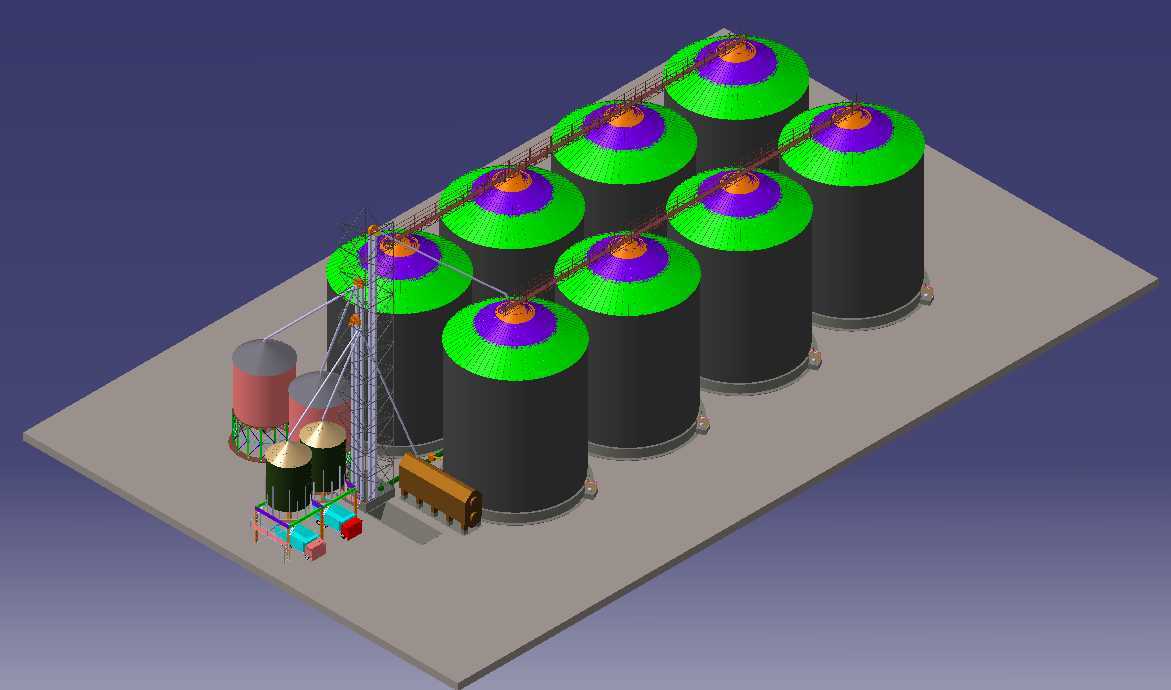

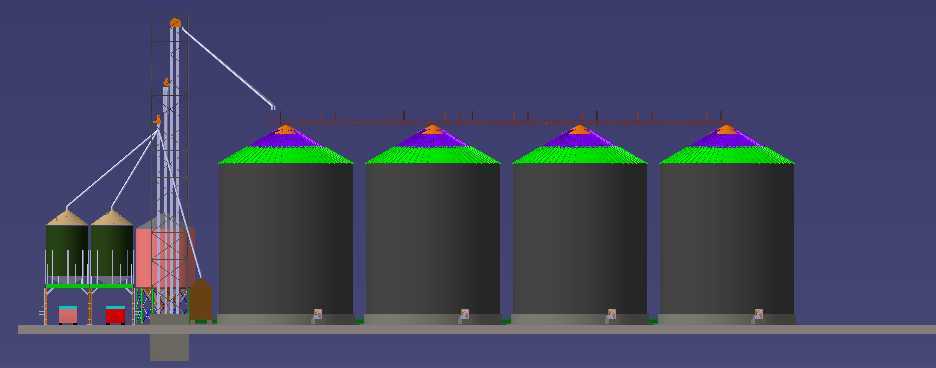

　　将干燥完成的谷物输送至冷却段，冷却后的谷物经二次清理后送入成品立筒仓，立筒仓群采用双排排布形式，仓间设置输送通廊，通廊内配备双向皮带输送机，可灵活切换不同仓号的进料与出料路径，满足不同品种谷物分仓储存的需求。从设计思路层面，整套布局优先考虑作业动线的无交叉设计，原粮接收的脏区与成品存储的净区通过绿化隔离带与实体围墙做物理分隔，避免原粮携带的粉尘、杂质扩散至成品区域；厂区内部的道路设置环形通道，满足运粮车辆的转弯与掉头需求，卸粮车位的数量匹配当地秋收高峰时期的日来车量，避免高峰期车辆排队溢出至市政道路。设备选型层面，干燥机的料位设计采用连续式料位计，可实时监测机内各段谷物厚度，配合排粮辊的变频调速，精准控制谷物在干燥段内的停留时间，

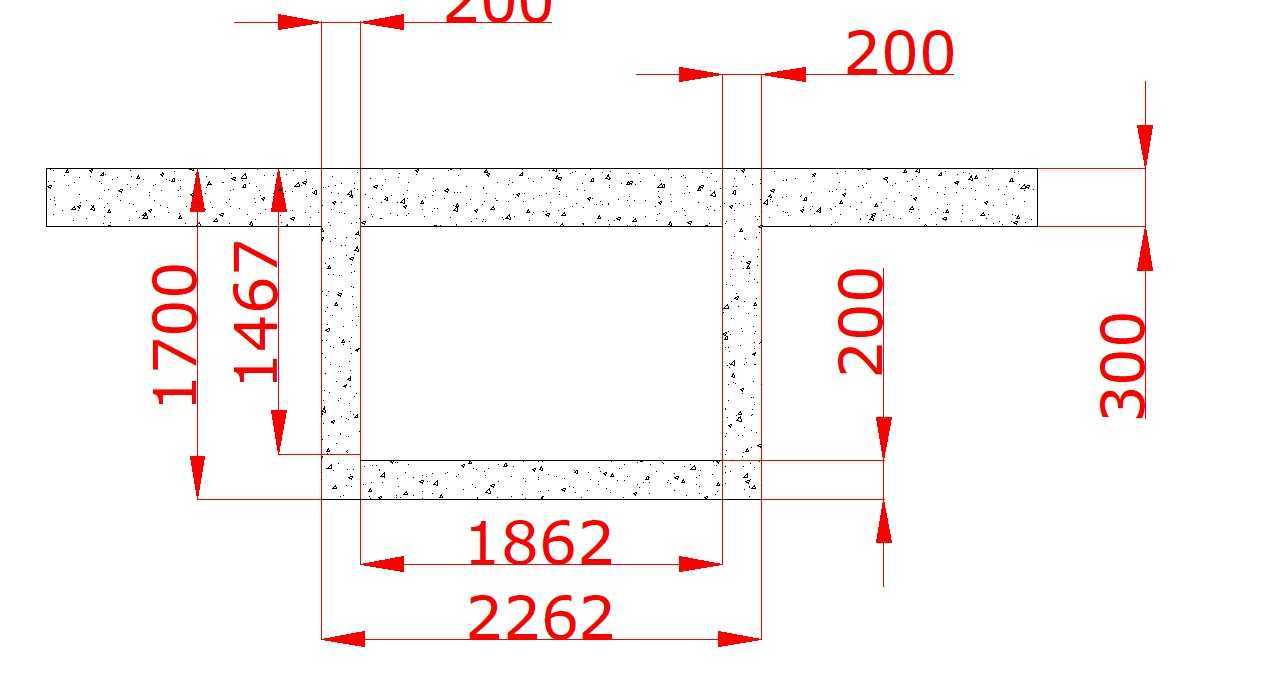

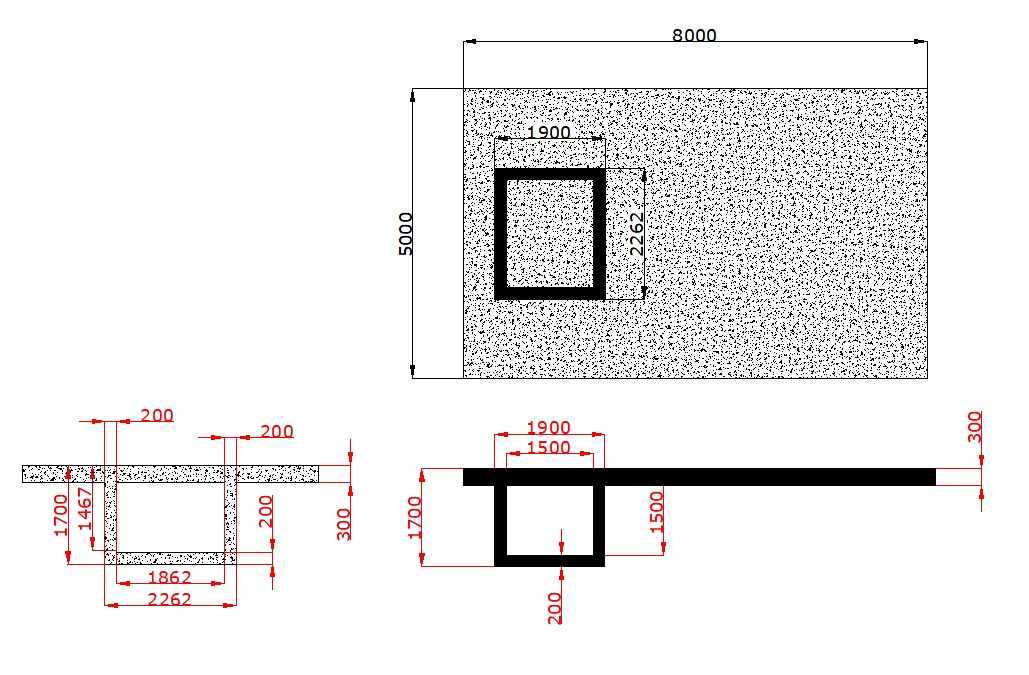

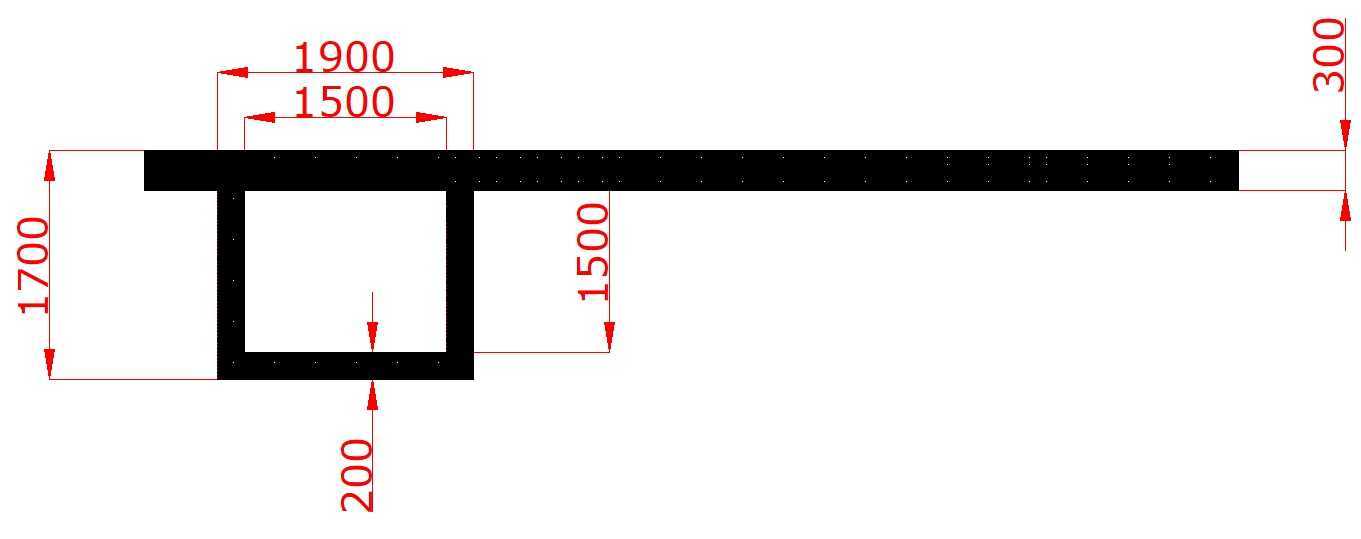

　　针对不同含水率的来粮可灵活调整干燥参数，避免过干导致的谷物爆腰或干燥不达标导致的储粮霉变风险。输送设备的布置充分考虑安装边界，所有架空输送机的底部净空高度满足4.5米的厂区消防通道要求，地埋式刮板输送机的顶部盖板与厂区地面齐平，盖板承重满足30吨运粮车的碾压要求，避免长期使用后盖板变形导致的车辆颠簸或设备损坏。除尘系统采用集中式风网，在卸粮点、初清筛、提升机机座、干燥机进出料口等产尘点设置吸尘罩，风网支管设置风量调节阀，可根据各点产尘浓度调整吸风量，收集的粉尘经旋风除尘器加布袋除尘器二级处理后达标排放，除尘器布置在厂区下风向位置，减少粉尘对厂区办公区域的影响。电气控制室布置在干燥单元与仓储单元的中间位置，缩短控制线缆的敷设长度，

　　控制室内设置干燥工艺全流程监控屏，可实时显示各设备的运行电流、温度、料位等参数，同时配备急停联锁系统，当某台设备出现故障时，上游关联设备可自动停机，避免物料堵塞导致的设备过载损坏。整套布局的尺寸设计充分考虑远期扩能需求，在现有干燥机列的东侧预留2台同规格干燥机的安装位置，对应的热风管道接口、输送设备接口、供电线缆接口均提前预留，远期扩能时无需大规模改动现有工艺管线，仅需对接预留接口即可完成产能提升，减少扩能改造的施工周期与成本投入。
