132201型谷物烘干处理设备结构设计

　　在规模化粮食种植与产后处理环节，谷物收获后的含水率控制直接决定仓储周期与粮食品质，刚从田间收获的小麦、玉米、水稻等谷物含水率普遍在20%-30%区间，若不及时将含水率降至安全存储阈值，极易出现发热霉变、发芽变质等问题，造成不可逆的产后损失。这套132201型谷物干燥设备，正是针对中大型粮库、规模化种植合作社、粮食收储站点的连续式烘干需求设计，配套4个20吨级进料缓存仓，可实现不同批次谷物的交替上料与连续烘干作业，避免单仓进料造成的设备空转等待，大幅提升整线处理效率。

　　从设备实际作业逻辑来看，整套系统的进料端采用高位缓存仓布局，湿粮通过提升设备送入缓存仓后，可根据干燥塔的实时处理速率均匀进料，避免进料量波动造成的烘干段料层厚度不均，保证热风与谷物的接触时长稳定。干燥段采用顺流+混流结合的风道设计，高温热风首先与高含水率的湿粮接触，快速带走谷物表面的游离水，随着谷物在塔内靠自重缓慢下行，后续的中低温混流段逐步带走谷物内部的结合水，既保证烘干效率，又避免局部高温造成谷物爆腰、蛋白变性等品质损伤，针对不同品类谷物的烘干需求，可通过调整热风温度、排料速率两个核心参数，匹配水稻、小麦、玉米、油菜籽等不同物料的烘干工艺要求。

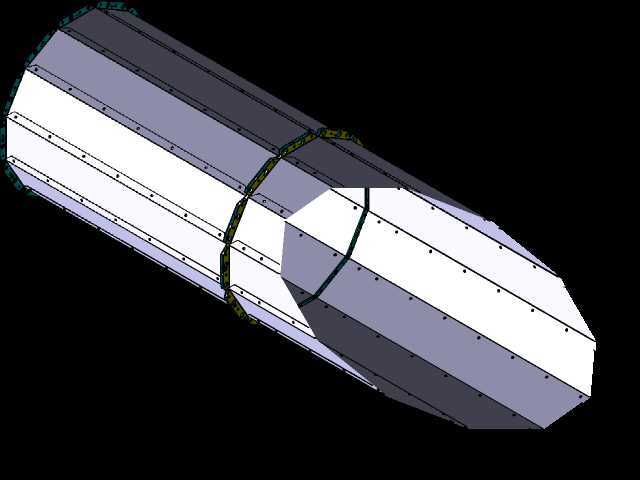

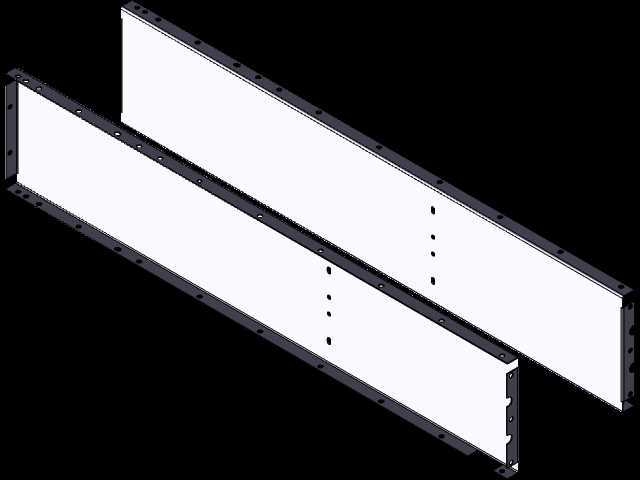

　　在结构设计层面，整套设备采用模块化分段式结构，塔体由多段标准节段通过法兰拼接而成，运输时可拆分装运，适配不同吨位的货运车辆，现场安装时无需大型吊装设备即可完成节段拼接，大幅降低偏远粮点的安装运输成本。设备的排料机构采用变频控制的排料辊结构，可根据谷物含水率检测数据实时调整排料速度，保证出料谷物的含水率偏差控制在±0.5%以内，避免出现过干或烘干不彻底的问题。设备两侧设置的检修通道与观察窗，可在设备运行过程中实时观察料流状态，日常维护时可快速进入塔体内部清理残留物料、更换易损部件，降低长期运维的工作量。

　　从安装边界与场地适配角度来看，整套设备的主体塔体采用立式布局，占地面积相对较小，4个20吨缓存仓沿塔体进料端对称布置，进料端预留足够的提升机安装空间与卸粮通道，可适配自卸车直接卸粮至地坑进料斗，也可匹配铲车上料的作业模式。设备的热风炉与除尘系统布置在塔体侧方，与主塔保持安全防火间距，排风端设置除尘沉降室，避免烘干过程中排出的粉尘影响周边作业环境。整套设备的基础采用预埋螺栓的混凝土结构，可根据不同场地的地质条件调整基础厚度，保证大风天气下设备的结构稳定性，设备的出料端直接衔接输送设备，可将烘干后的谷物直接送入仓储仓或后续的清理、包装工序，实现产后处理的连续化作业。

　　针对北方冬季低温高湿的作业场景，设备的热风系统额外设置了冷风预加热段，避免外界冷空气直接进入炉内造成热效率波动，塔体外壁设置保温层，减少塔体内部的热量散失，降低低温环境下的烘干能耗。针对南方高湿地区的作业需求，设备的排潮风道加大了通流截面，避免高湿废气在风道内结露回流，影响烘干效果。整套设备的结构设计充分考虑了不同区域的作业场景差异，所有与谷物接触的部件均采用光滑耐磨的板材制作，避免物料残留造成的交叉污染，同时减少谷物流动过程中的破碎率，保证烘干后的谷物品相完好。
