谷物处理储存干燥成套生产线设备

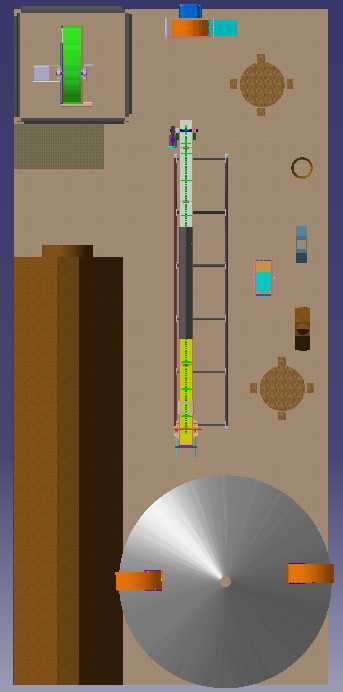

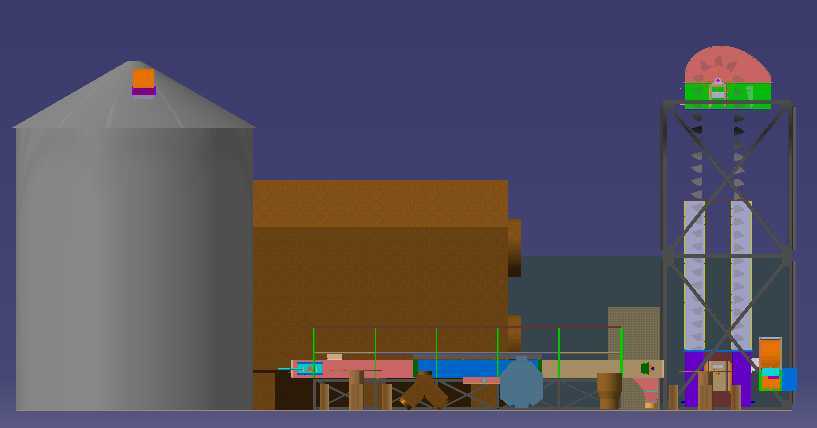

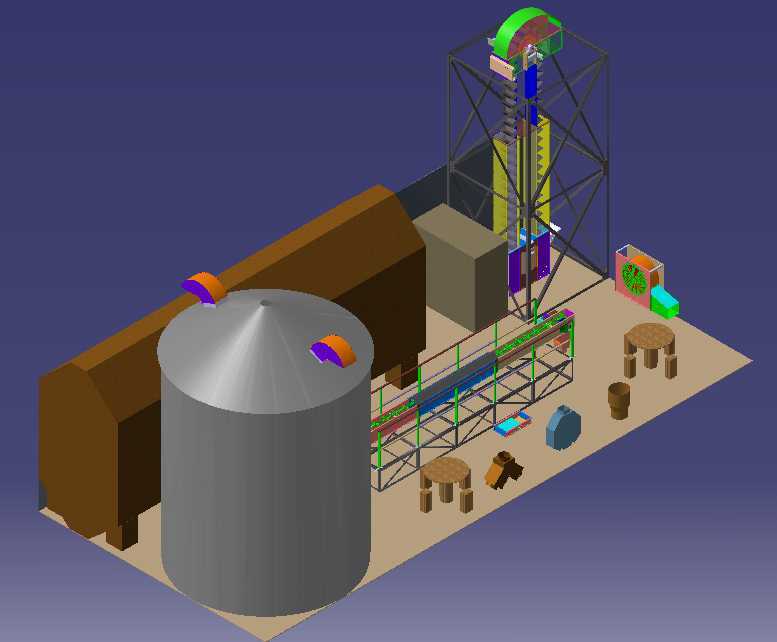

　　这套三维建模还原的谷物处理成套设施，主要面向规模化粮食收储、农产品初加工场景搭建，覆盖从谷物暂存、输送提升到干燥处理的全流程作业环节，适配粮库、粮食加工厂区、农场集中收储点的实际生产布局需求。从整体布局来看，设施核心由立式储粮筒仓、长条形卧式暂存仓、塔式干燥主机、配套输送机架、操作工位平台几个模块组成，各模块之间通过输送线衔接，无需额外改造即可形成连续作业的生产链路。

　　设计过程中优先考虑了现场安装的边界适配性，核心立式储粮筒仓采用锥底出料结构，锥角角度匹配谷物自然休止角参数，避免仓内积粮残留，筒仓主体直径与高度比例按照常规100-200吨级暂存容量设置，安装时仅需平整硬化地面即可放置，无需额外做深埋式基础，降低现场施工成本。卧式暂存仓紧邻筒仓布置，仓体长度与输送线进料段长度匹配，主要用于接收前端运来的待处理原粮，仓底设置均匀出料结构，可避免谷物进仓后出现分级偏析现象。

　　塔式干燥主机采用钢架支撑的立式结构，钢架主体采用型材拼接设计，各层平台预留检修操作空间，干燥段内部设置交错布置的导料板，可让谷物在下落过程中形成均匀料幕，与干燥介质充分接触，提升热交换效率；设备顶部设置排风除尘段，可将干燥过程中带出的轻杂、粉尘统一收集，避免作业现场粉尘扩散。输送线模块采用框架式结构，线体高度衔接各设备进出料口高度，全程设置密封护罩，减少输送过程中的谷物洒落与粉尘外溢，线体上设置的多个下料口可根据作业需求切换物料流向，实现原粮进仓、干燥进料、干料出料的不同路径切换。

　　现场操作区域配套设置了多个操作工位与物料暂存凳，方便作业人员临时取样、设备巡检时放置工具，各设备之间的检修通道宽度满足日常巡检与小型配件搬运的通行需求，整体布局充分考虑了人工作业的操作便利性。整套设备的功能逻辑围绕谷物处理的实际工艺流程设计：待处理原粮先进入卧式暂存仓缓存，经输送线提升送入干燥主机完成降水干燥处理，干燥达标后的谷物再通过输送线送入立式储粮筒仓暂存，也可直接输送到出料端完成装车外运，整个流程可通过调整输送线路径实现不同作业模式切换，适配原粮收储季高负荷连续作业的需求。

　　建模过程中对各设备的连接节点做了还原，包括钢架的螺栓连接位置、输送线的驱动端布置、筒仓的进出料口法兰结构，都按照实际工程尺寸比例搭建，可直接用于厂区布局规划展示、设备安装方案交底、作业流程模拟演示等场景，也可作为粮食处理设备改型设计的基础参考模型，帮助设计人员快速调整设备布局、核算场地占用面积，提前预判安装过程中可能出现的管线干涉、通道预留不足等问题。
