大型塔式谷物烘干存储一体化设备结构

　　这套设备的三维结构完整还原了规模化粮产后处理核心单元的布局逻辑，在东北、华中的规模化种植合作社、地方粮库的产后处理线中，这类塔式干燥存储组合设备是衔接田间收粮与安全仓储的核心节点，刚收获的谷物含水率普遍在20%-30%区间，若直接堆存会在72小时内出现发热霉变，这套设备就是在收粮季高负荷运转，将入塔谷物的含水率均匀降至13%-14%的安全储粮阈值，同时完成暂存缓冲，匹配后续仓储、转运的节奏。

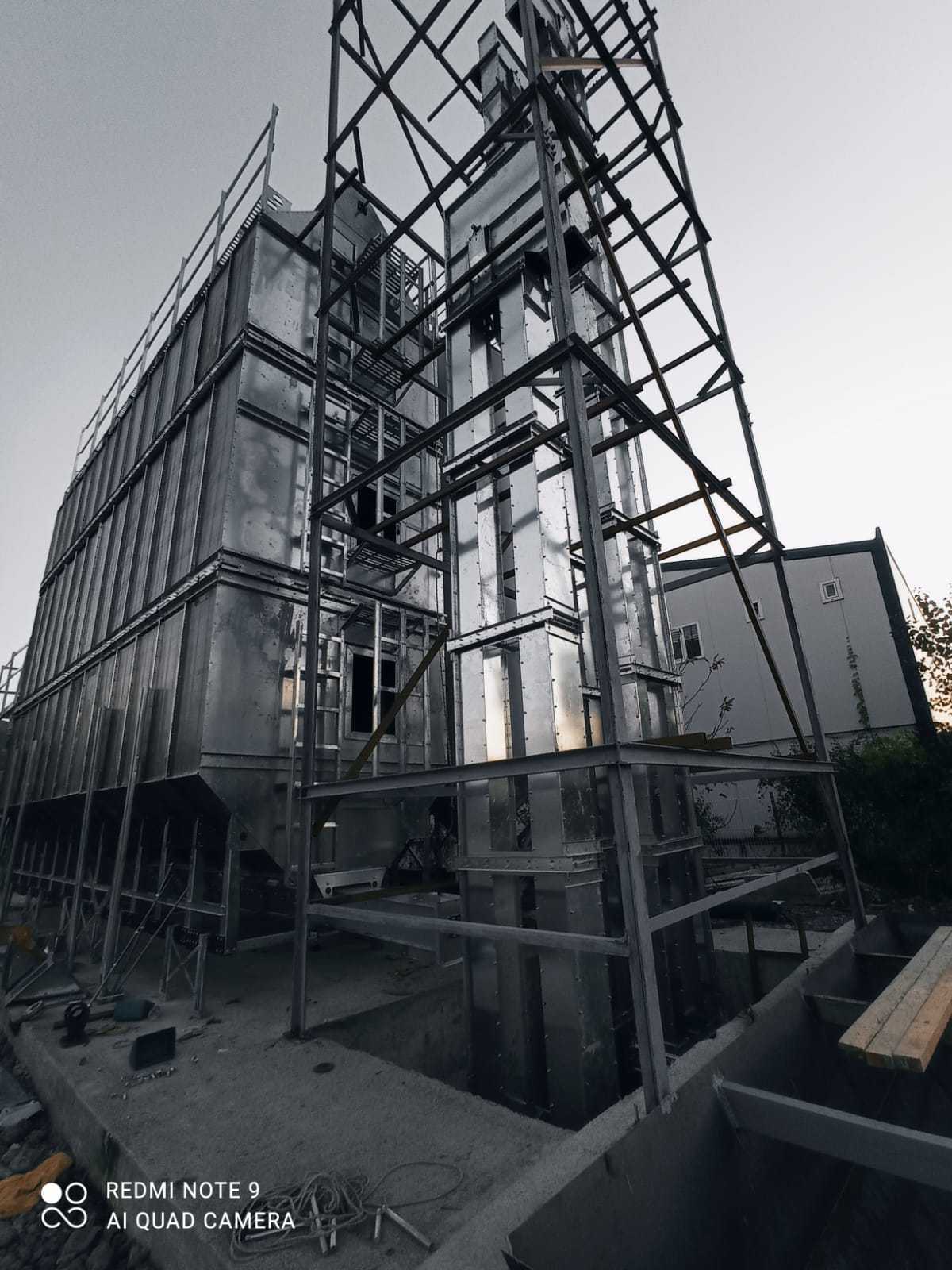

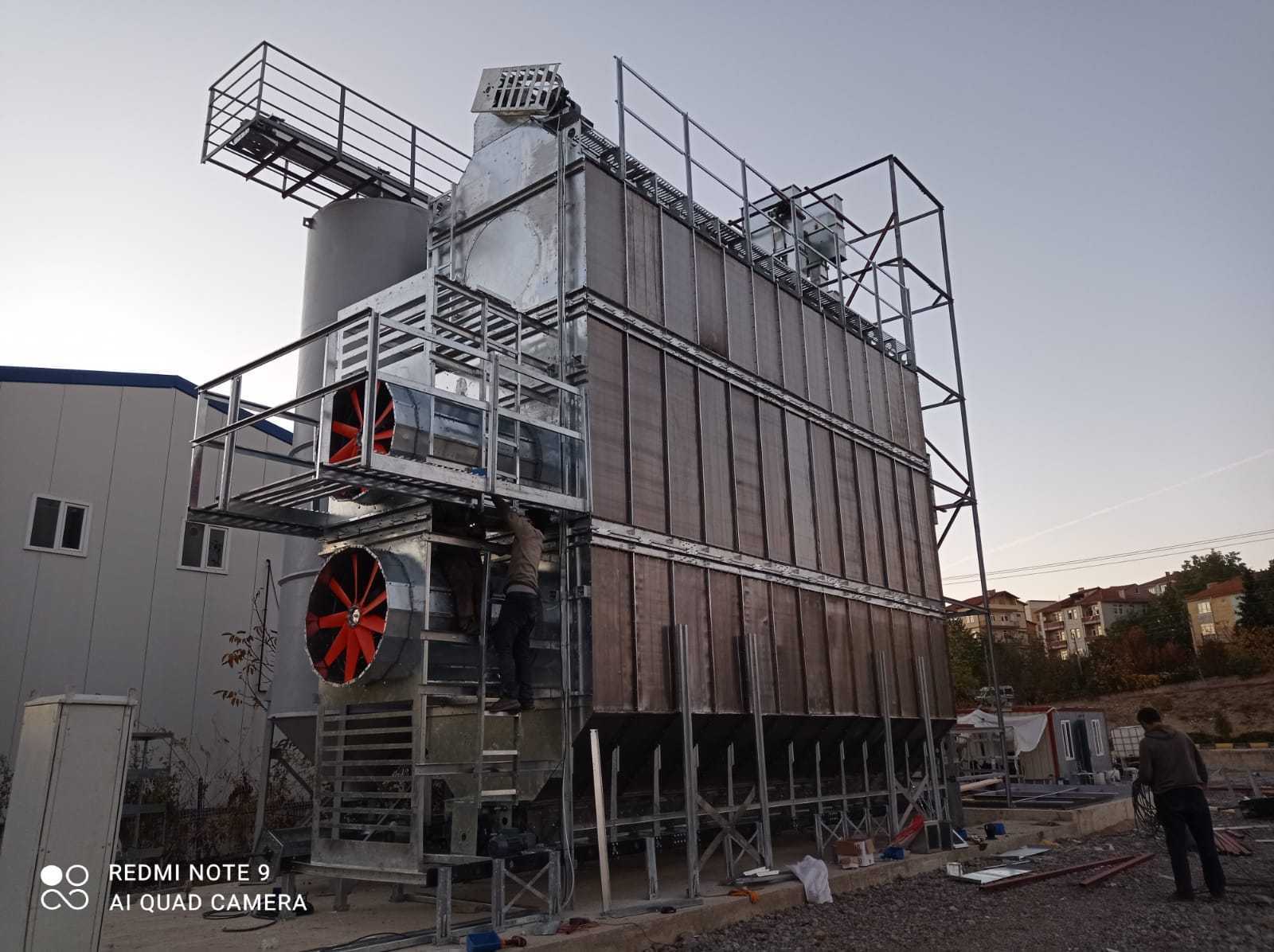

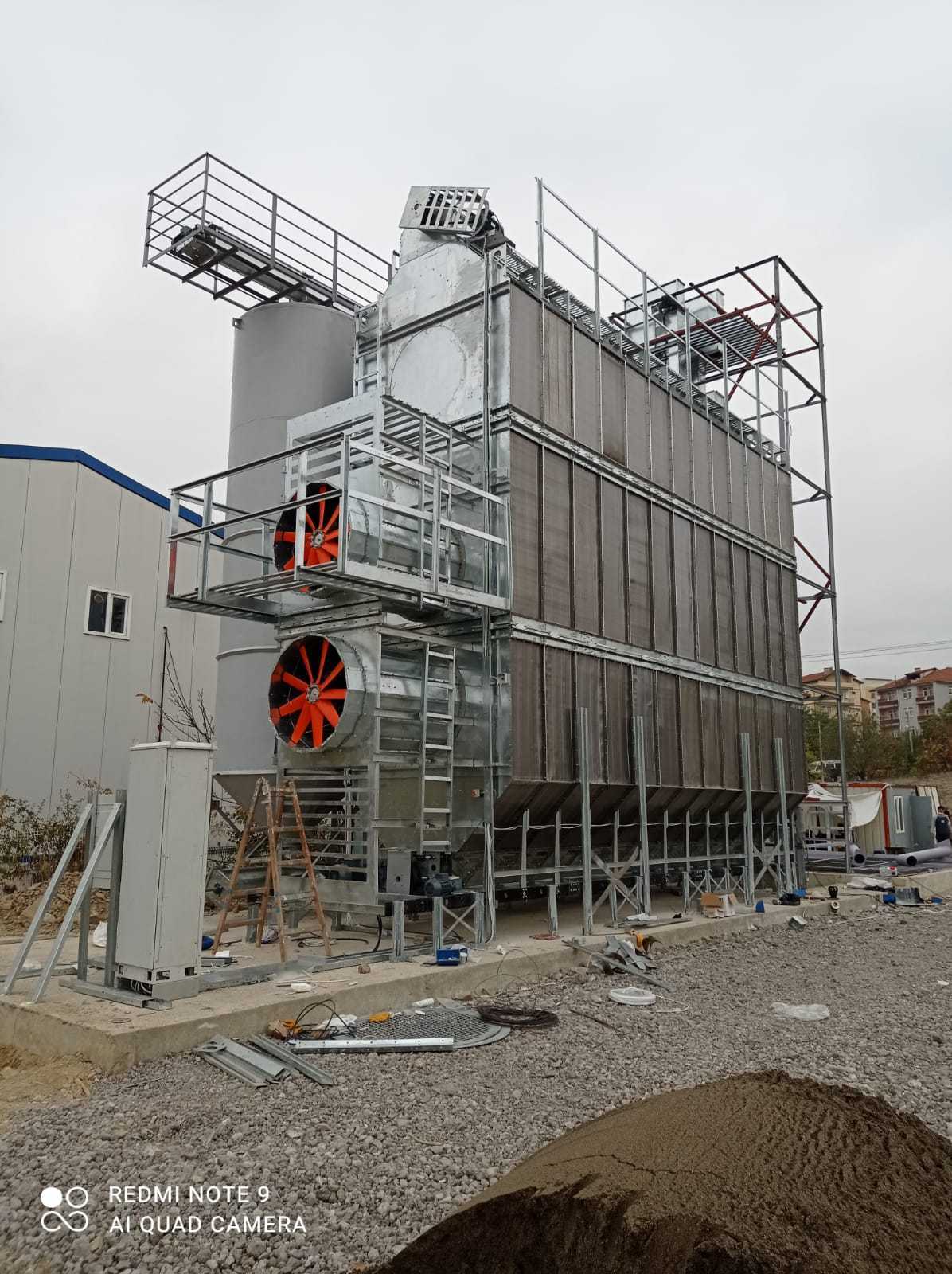

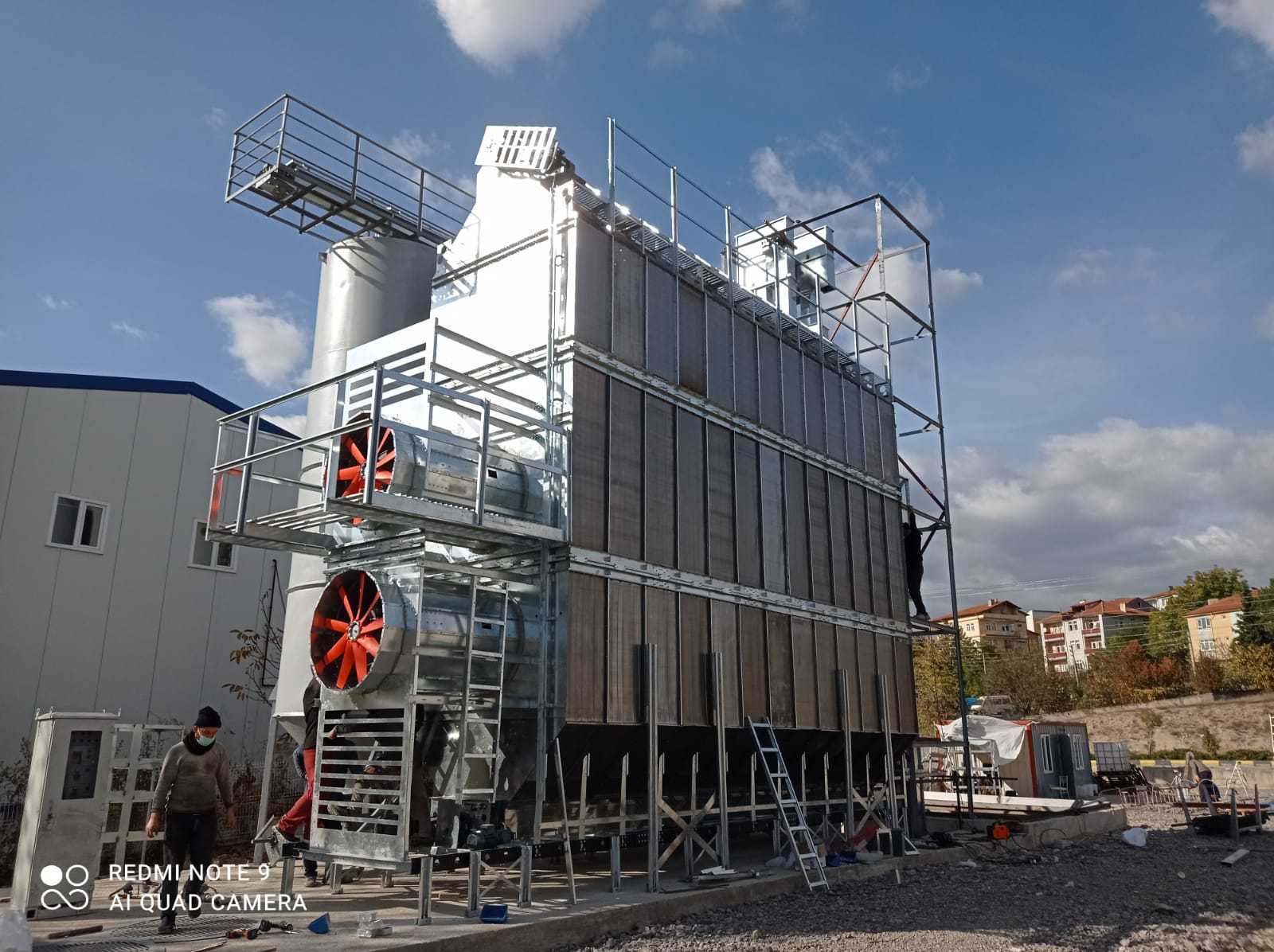

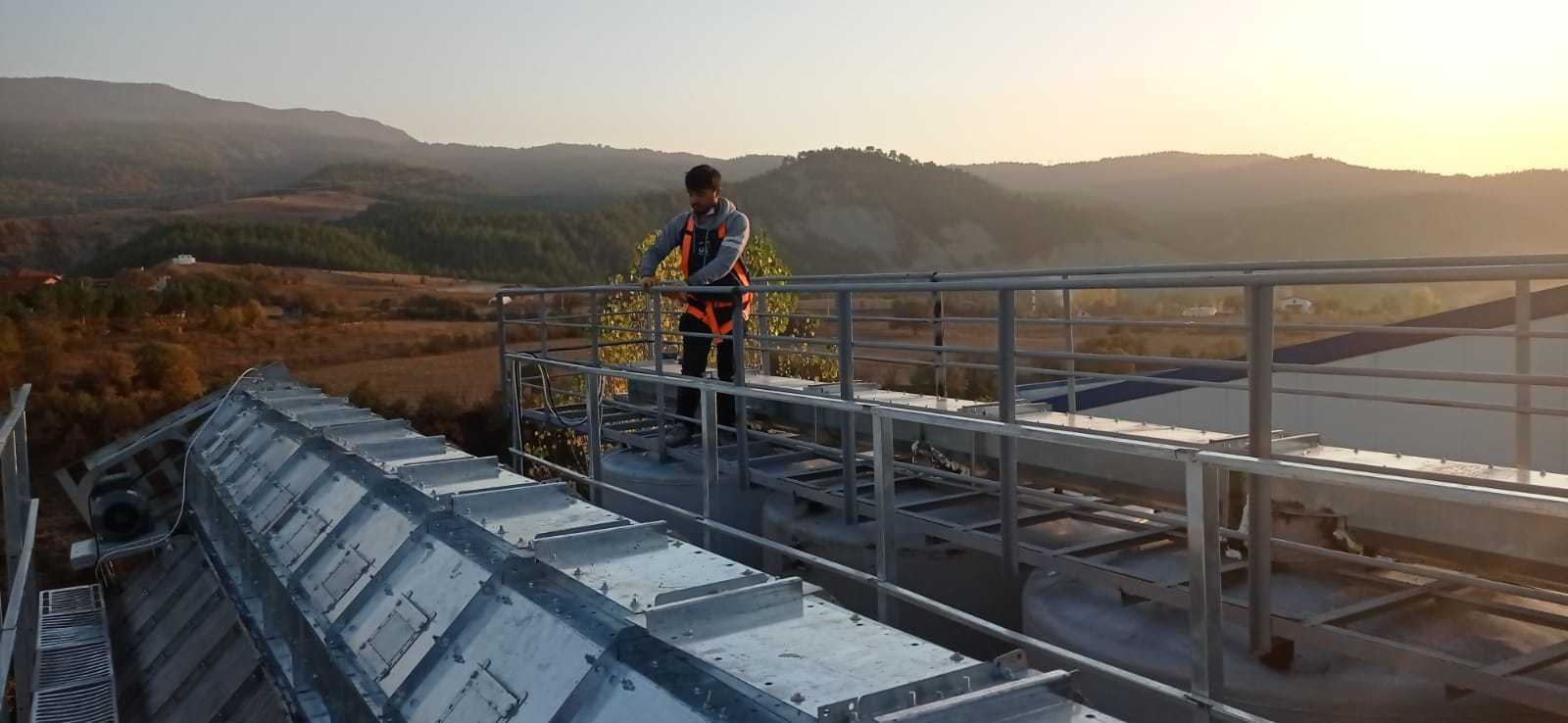

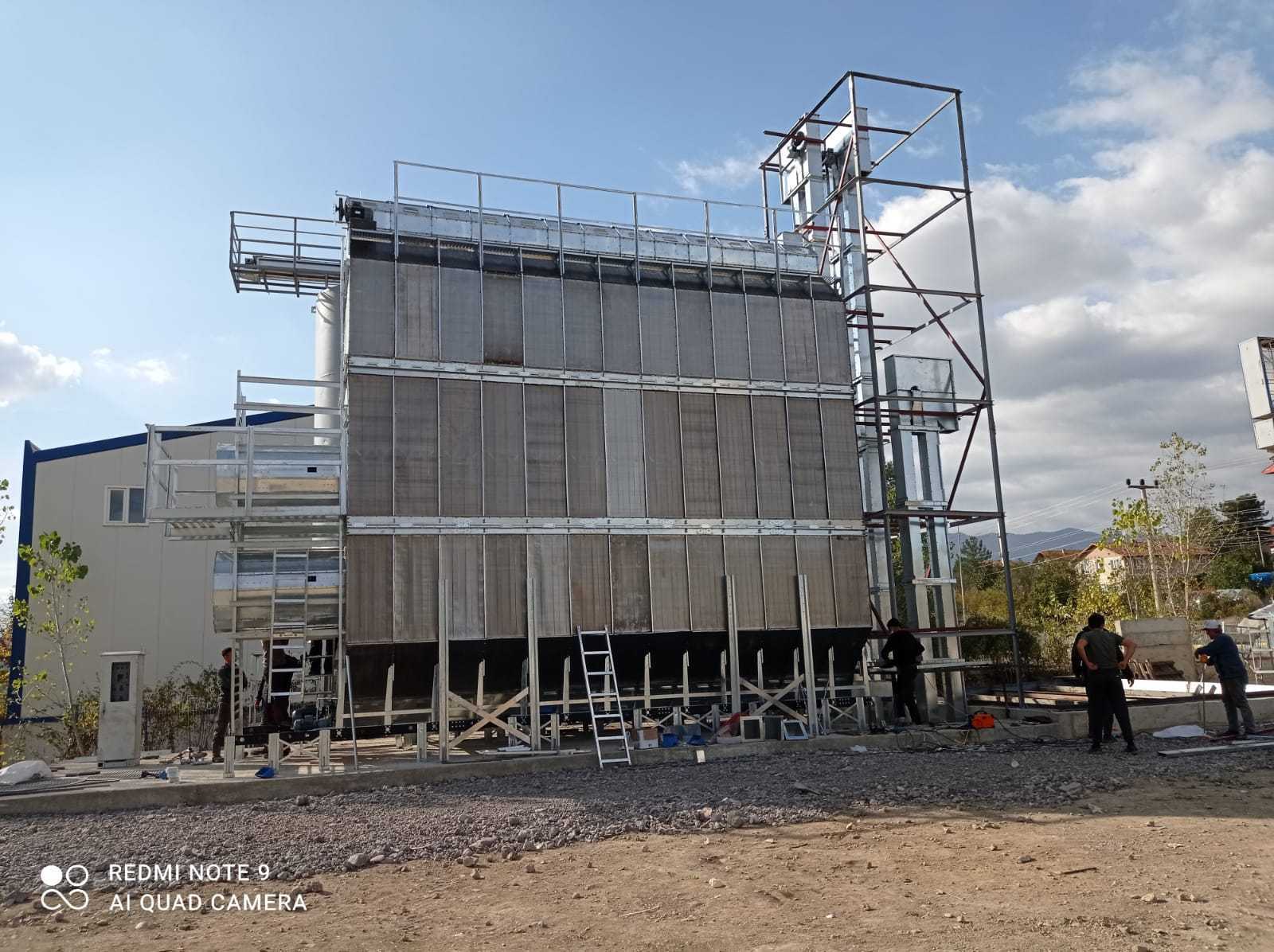

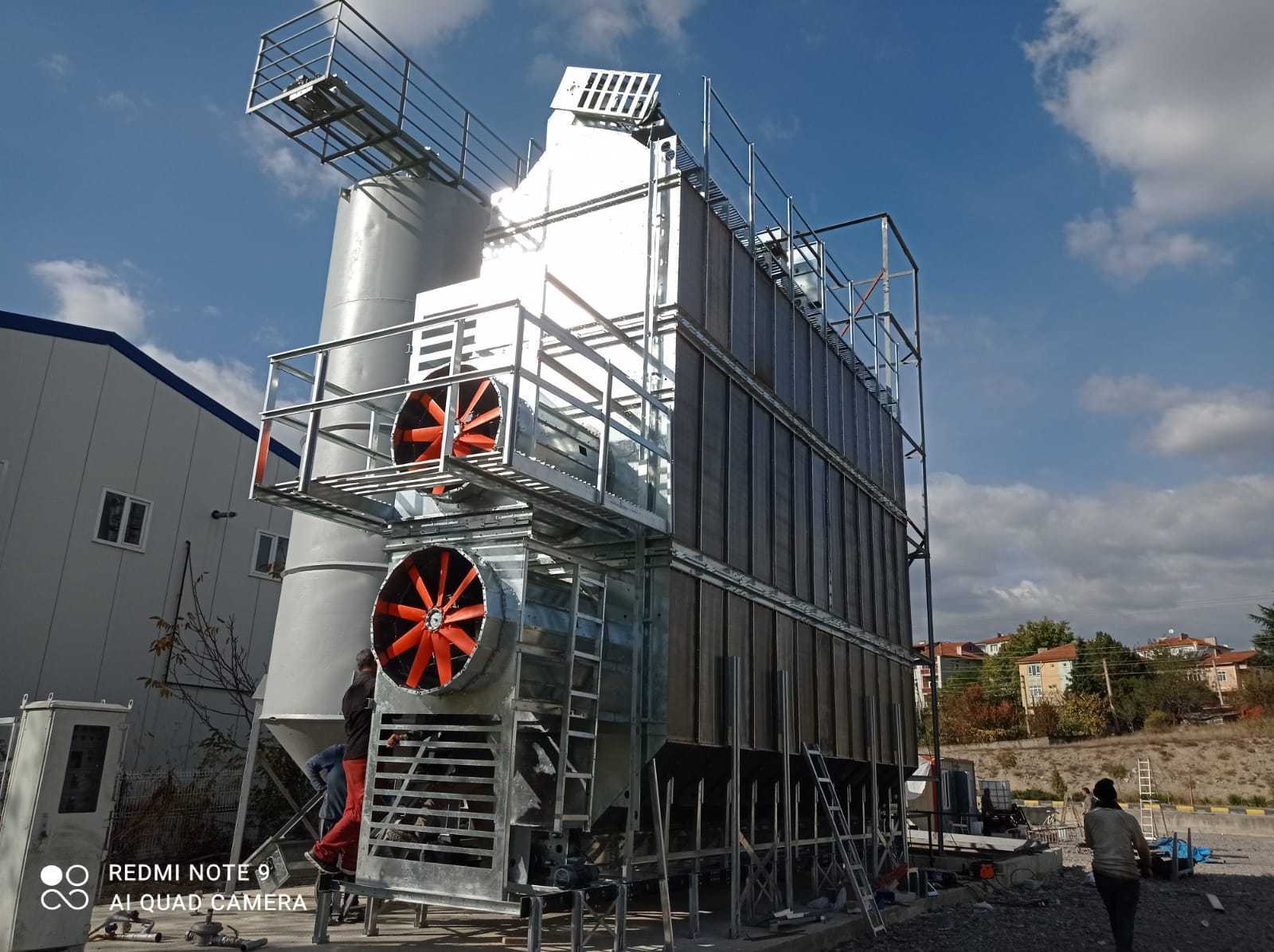

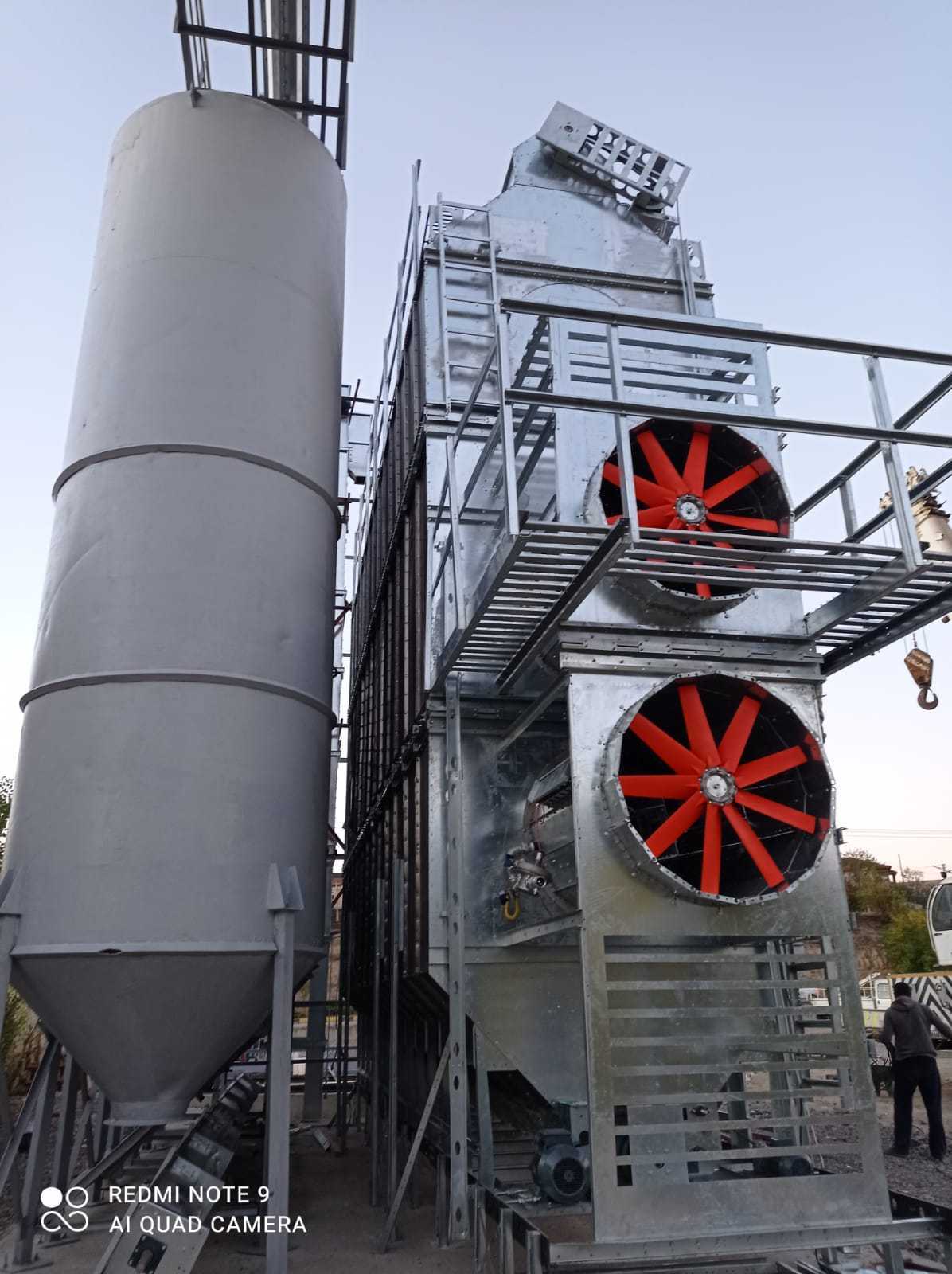

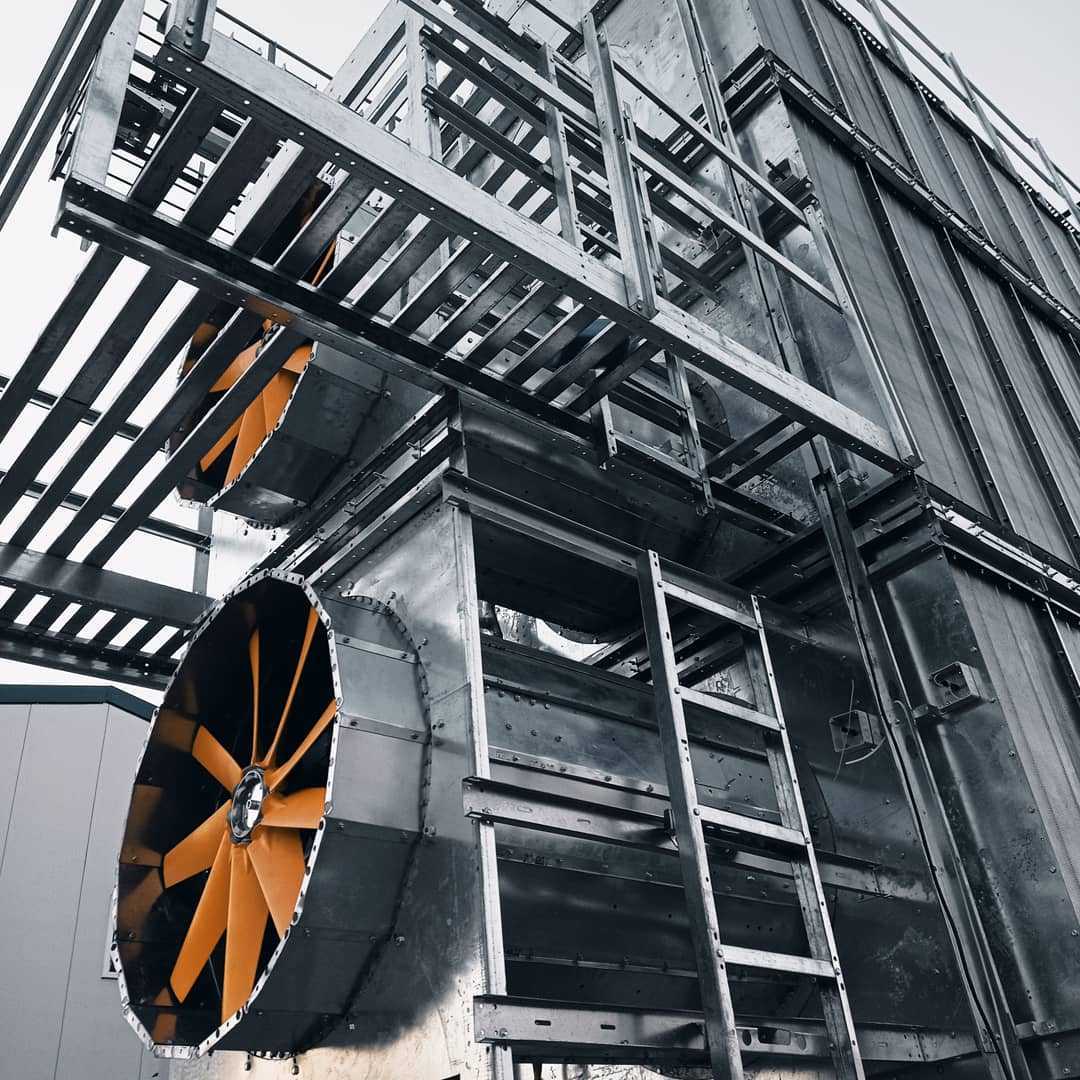

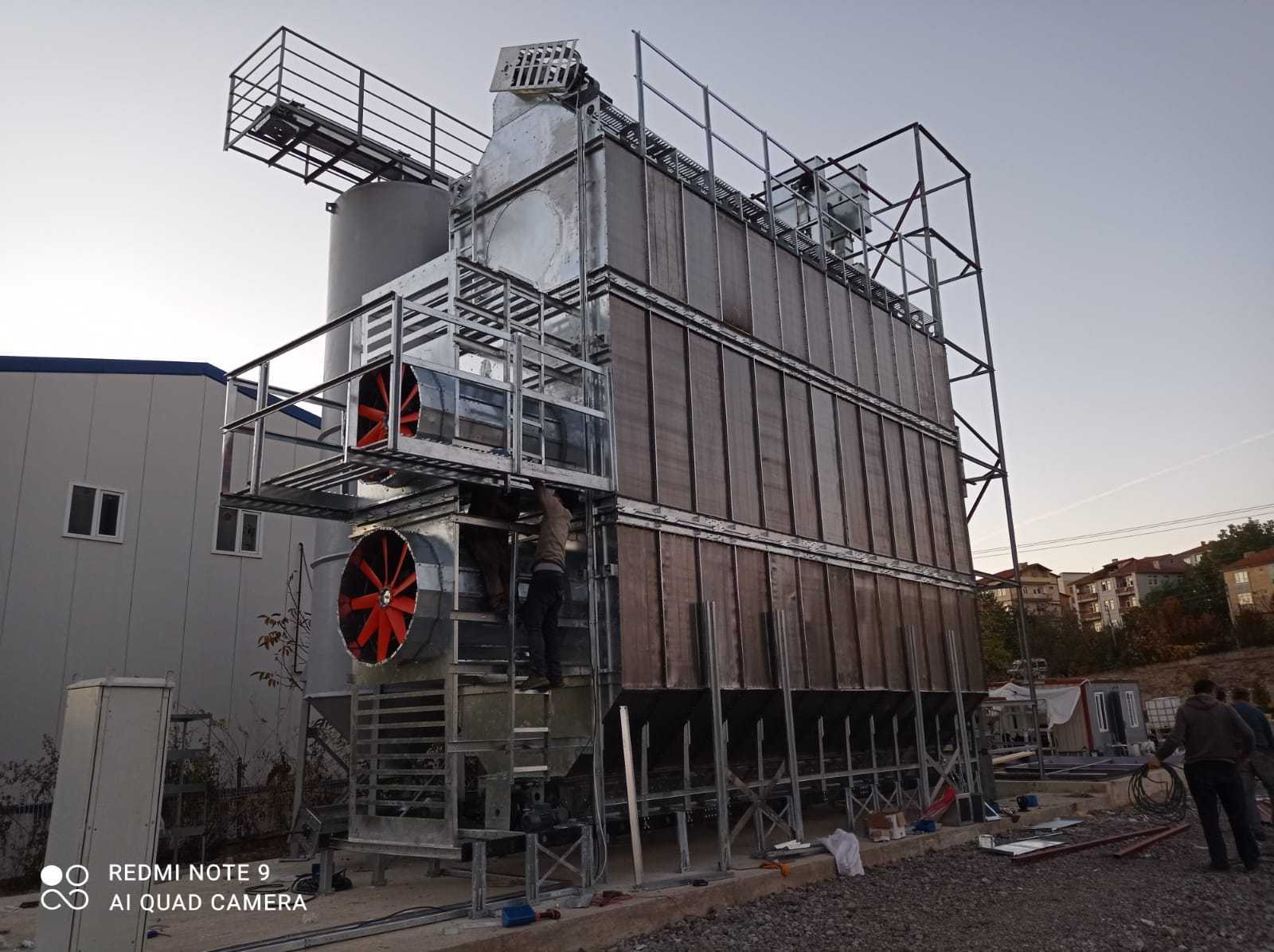

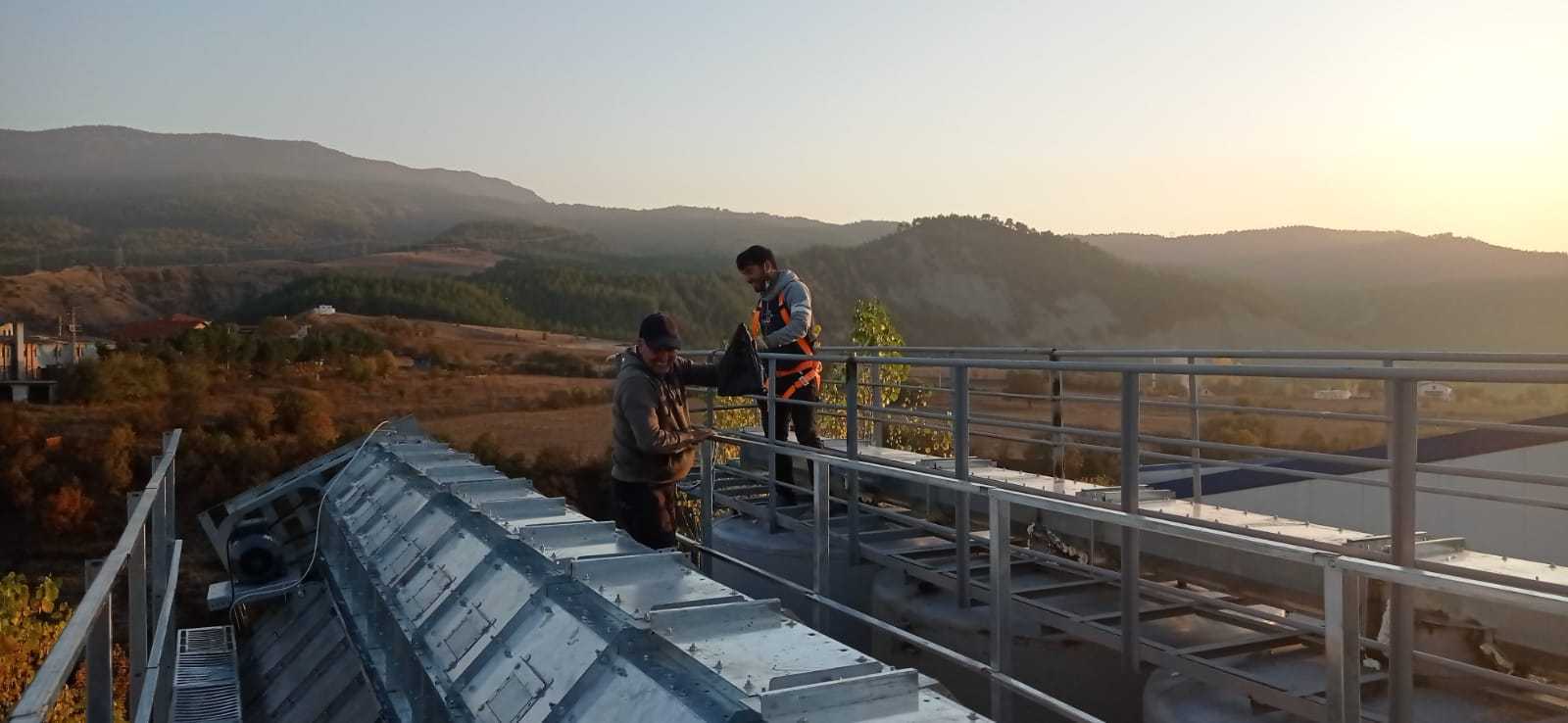

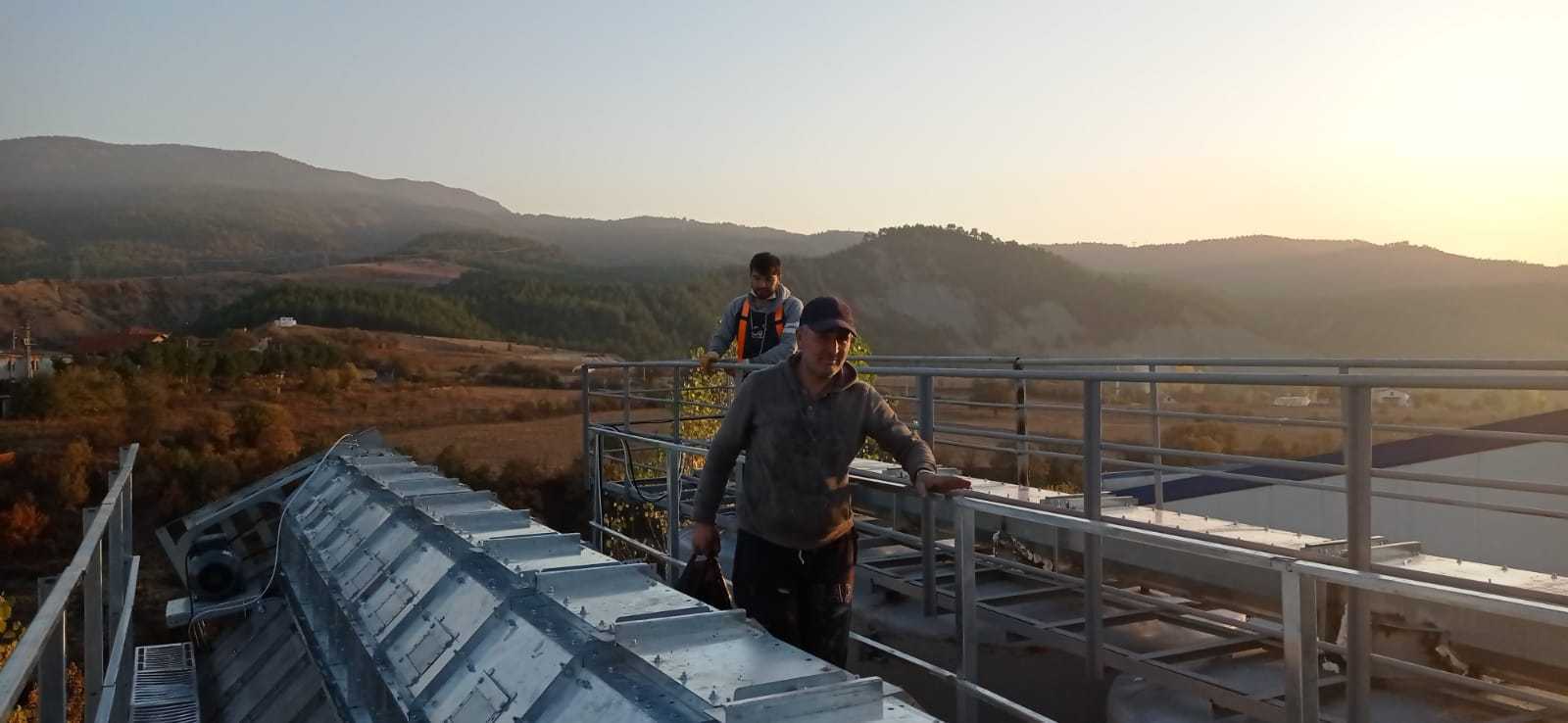

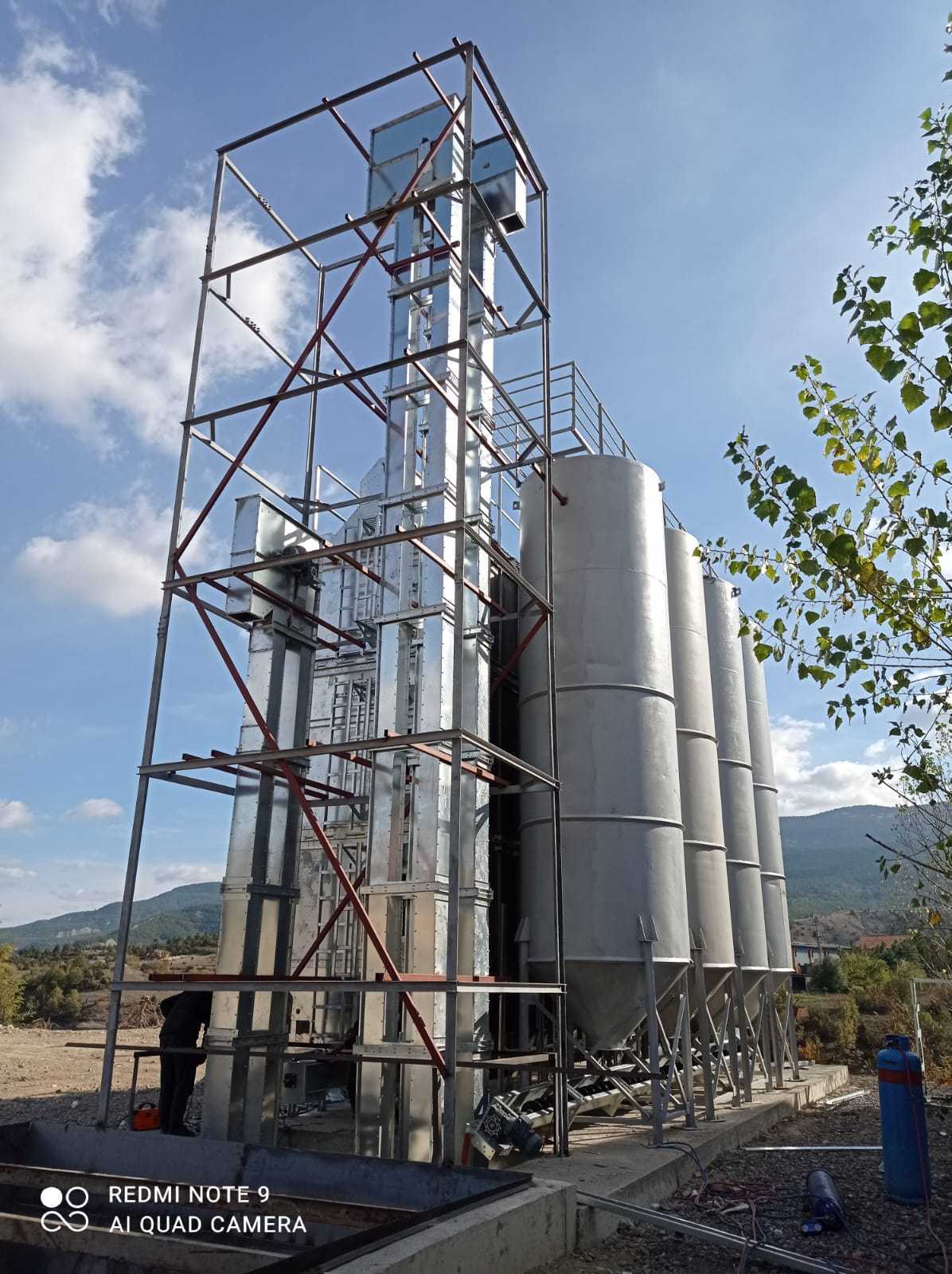

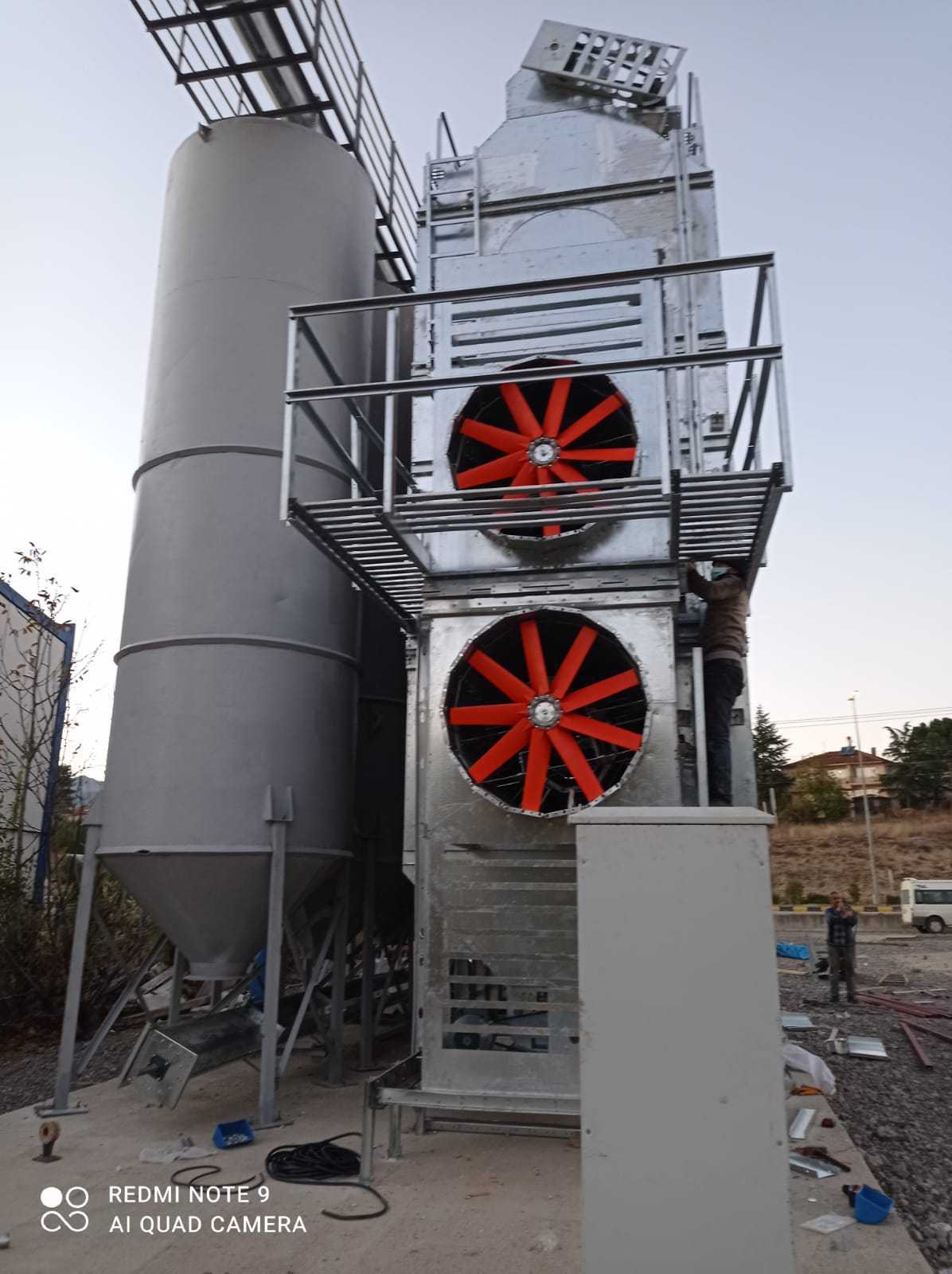

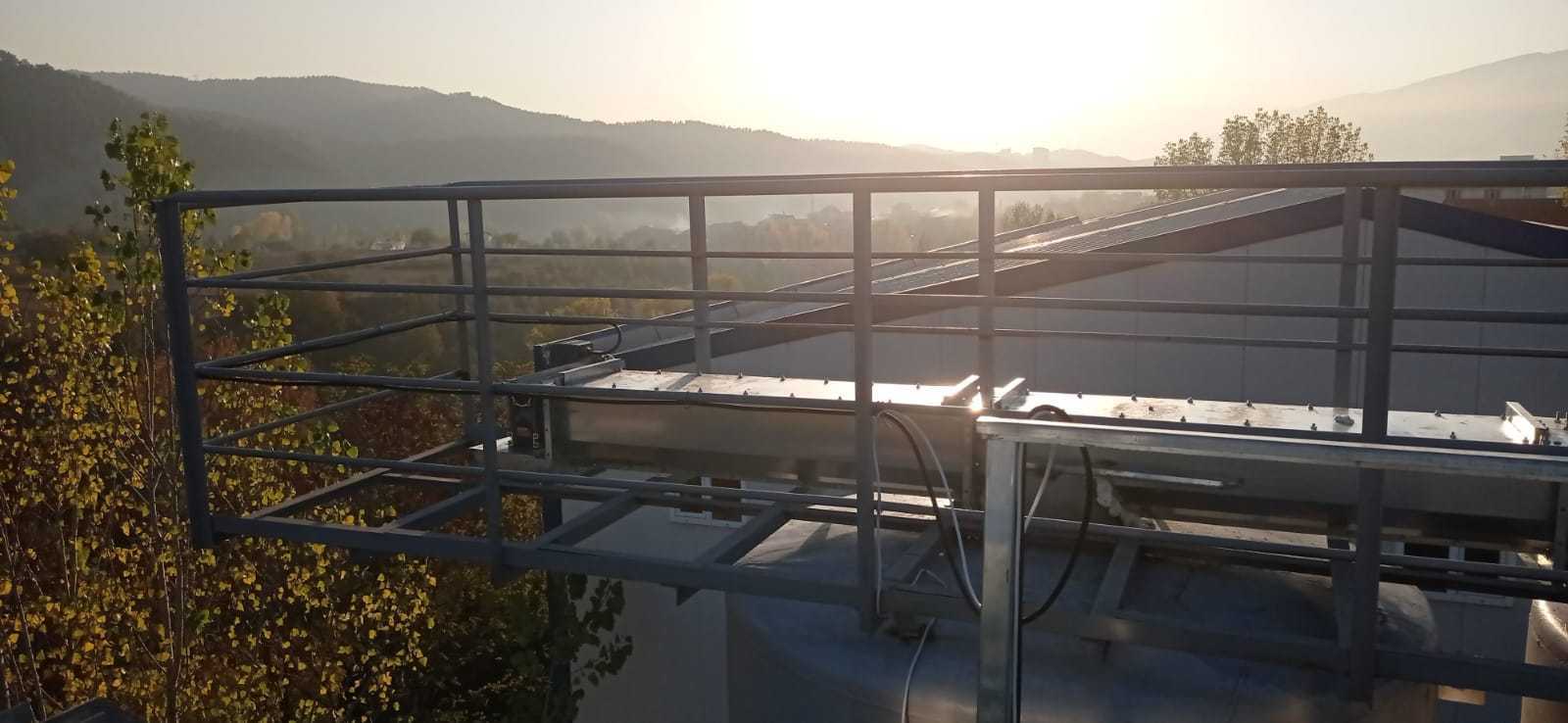

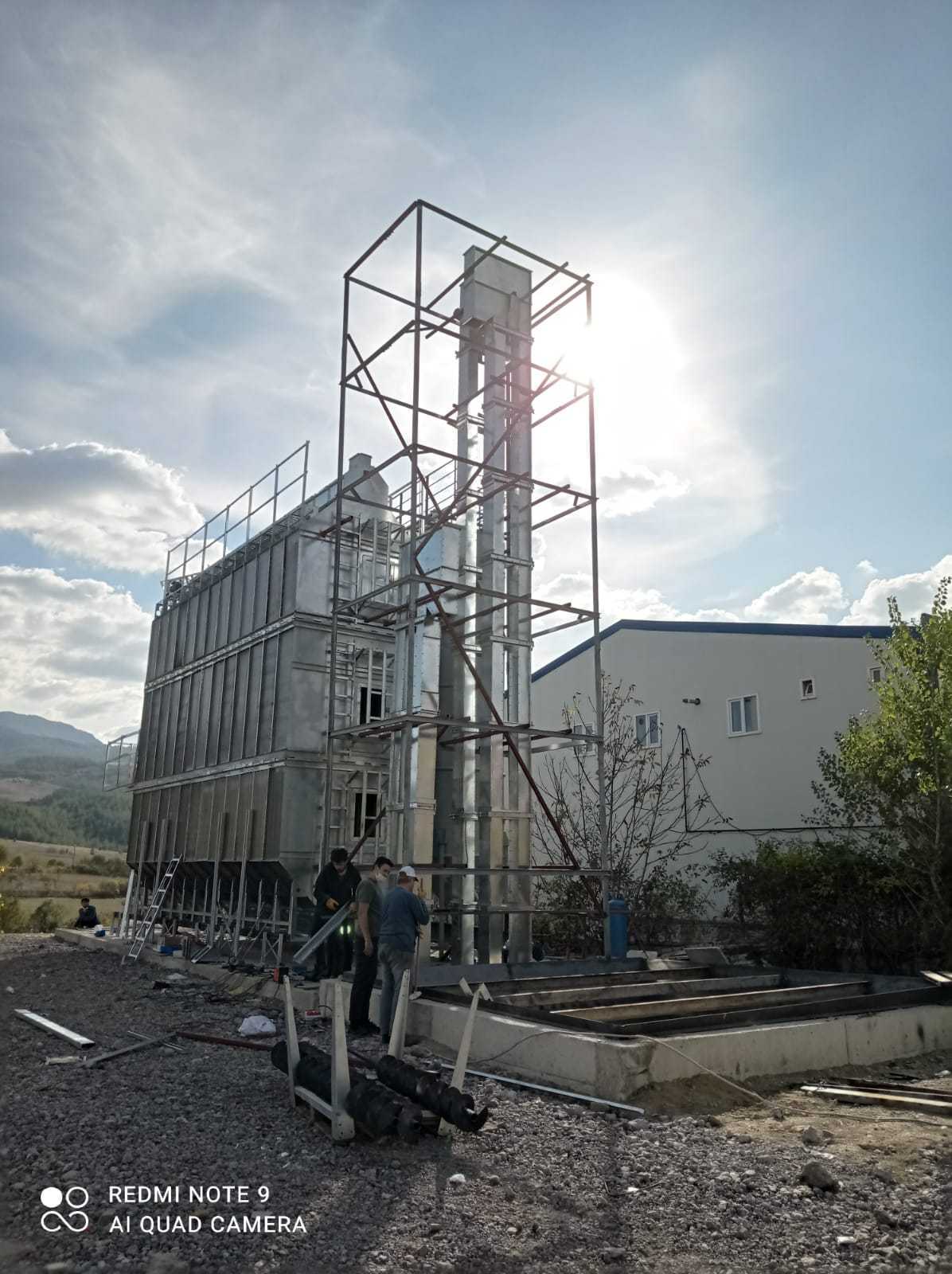

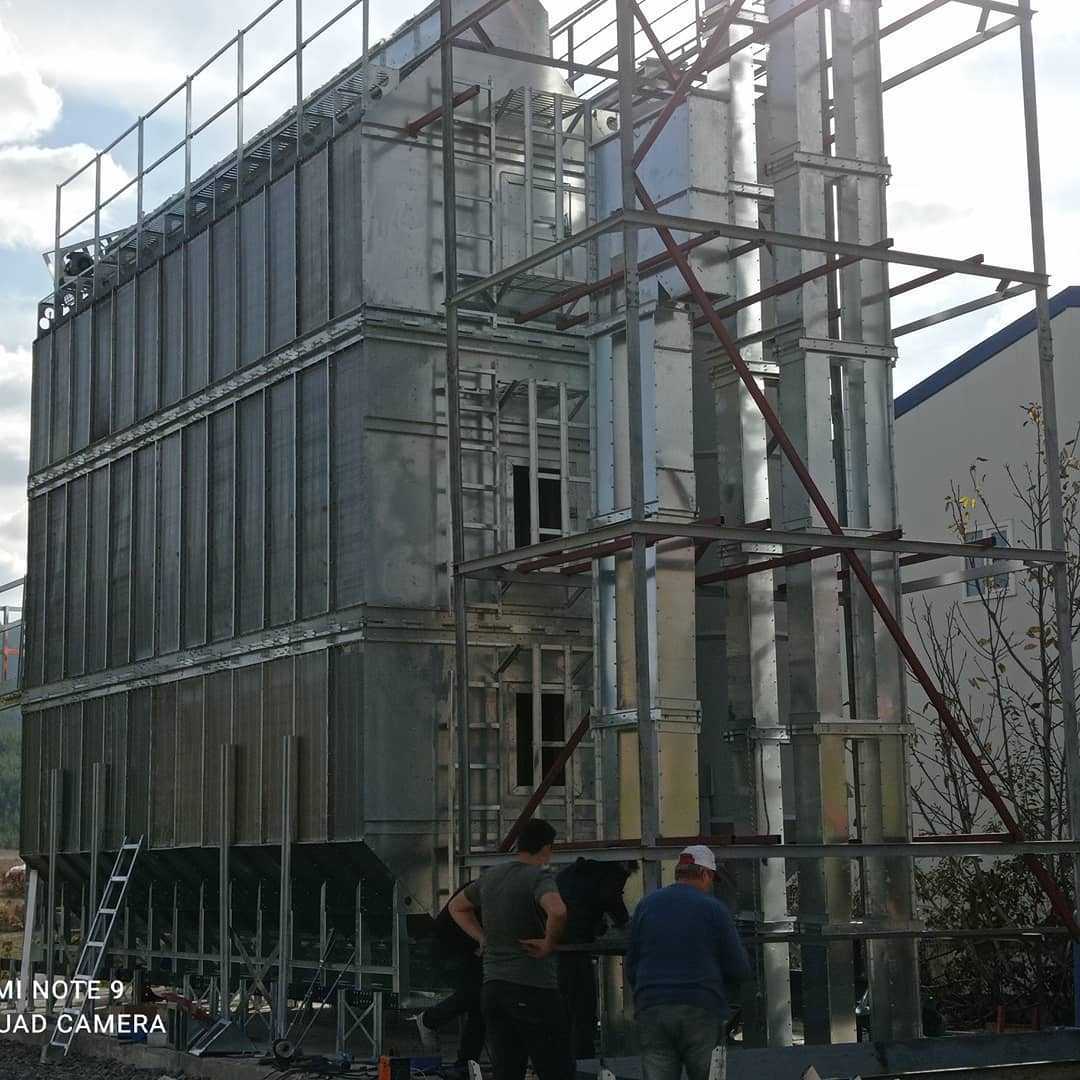

　　从结构布局来看，左侧锥底立式筒体是缓苏储料段，筒体下部的锥角设计严格按照谷物自流角设定，小麦、水稻、玉米等常见粮种的自然休止角在27°-35°区间，锥段角度取38°的冗余设计，能保证谷物在无额外破拱装置的情况下依靠自重均匀下料，避免局部结拱导致的干燥不均。筒体顶部设置的检修平台护栏采用分段式焊接结构，平台格栅的开孔尺寸控制在30mm，既满足检修人员行走的防滑需求，也能避免工具、杂物掉落进粮堆造成污染。右侧的多层塔架结构是干燥核心段，塔架分层布置的轴流通风单元采用大直径红色叶轮，叶轮的叶片角度经过动平衡校准，单台风机的额定风量能覆盖对应层段的粮层通风阻力，风路采用横向穿流设计，热风从塔架一侧的进风段进入，穿过匀速下落的粮层后，从另一侧的排风段带出蒸发的水汽，避免热风短路导致的局部过干或者干燥死角。

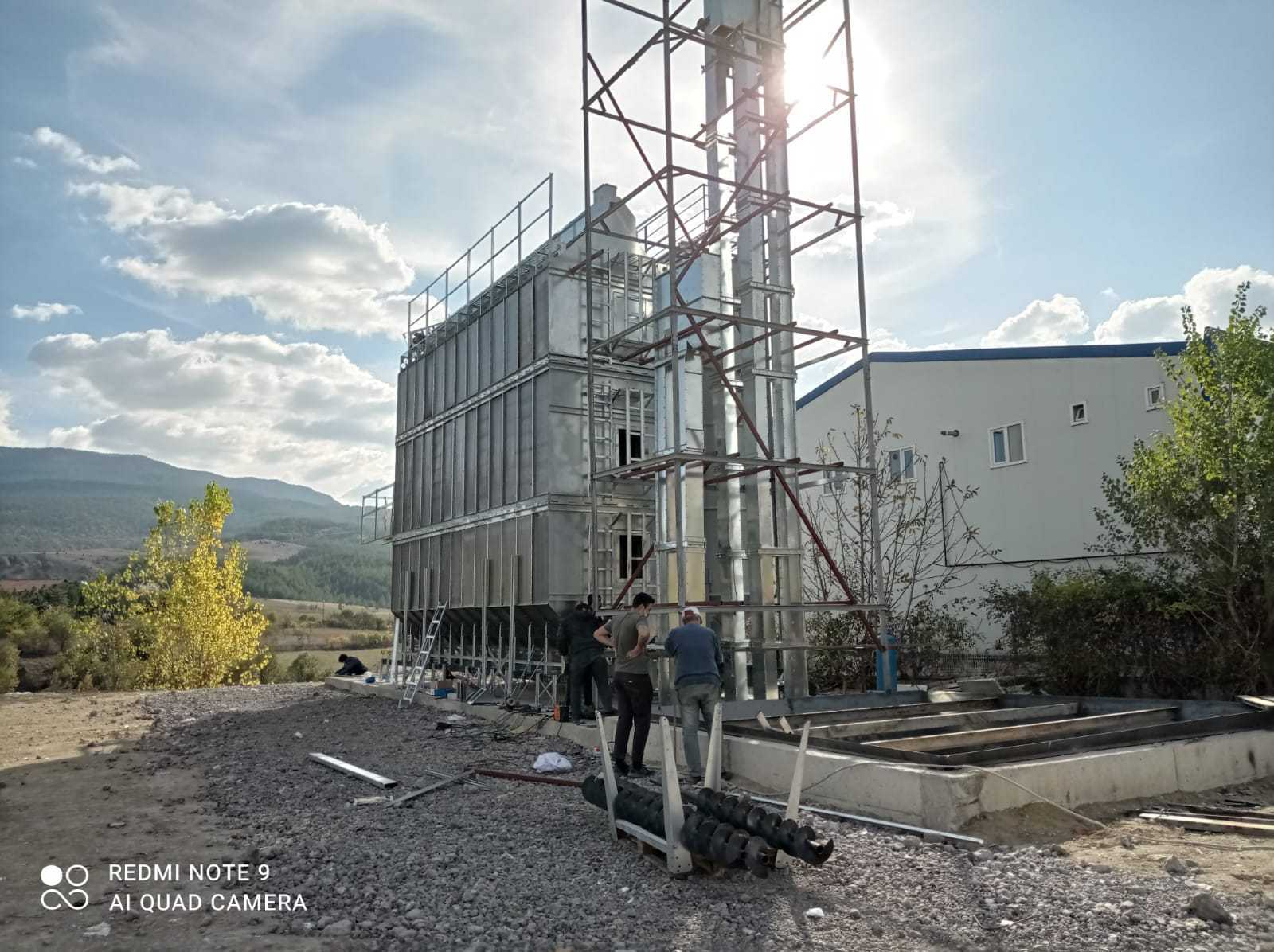

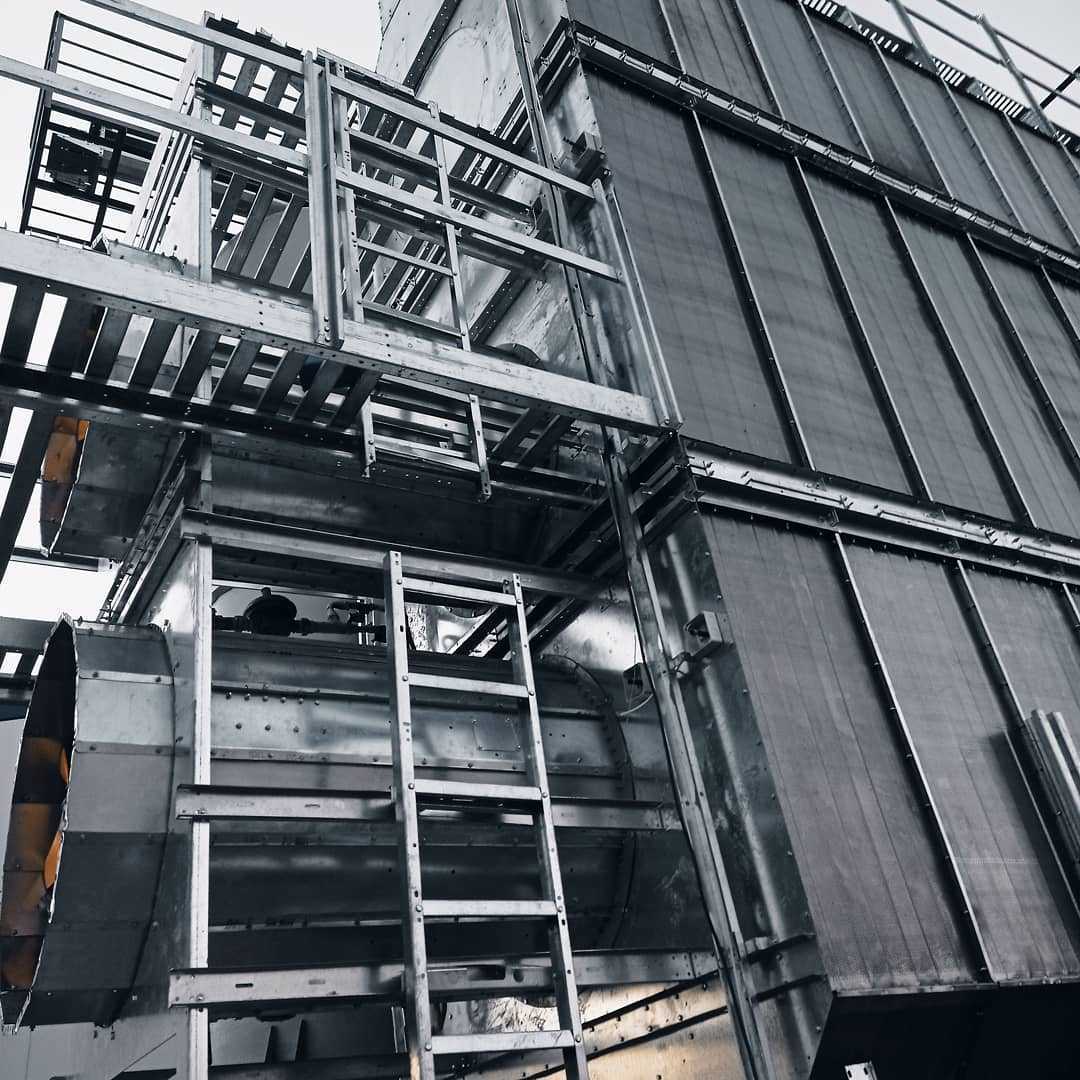

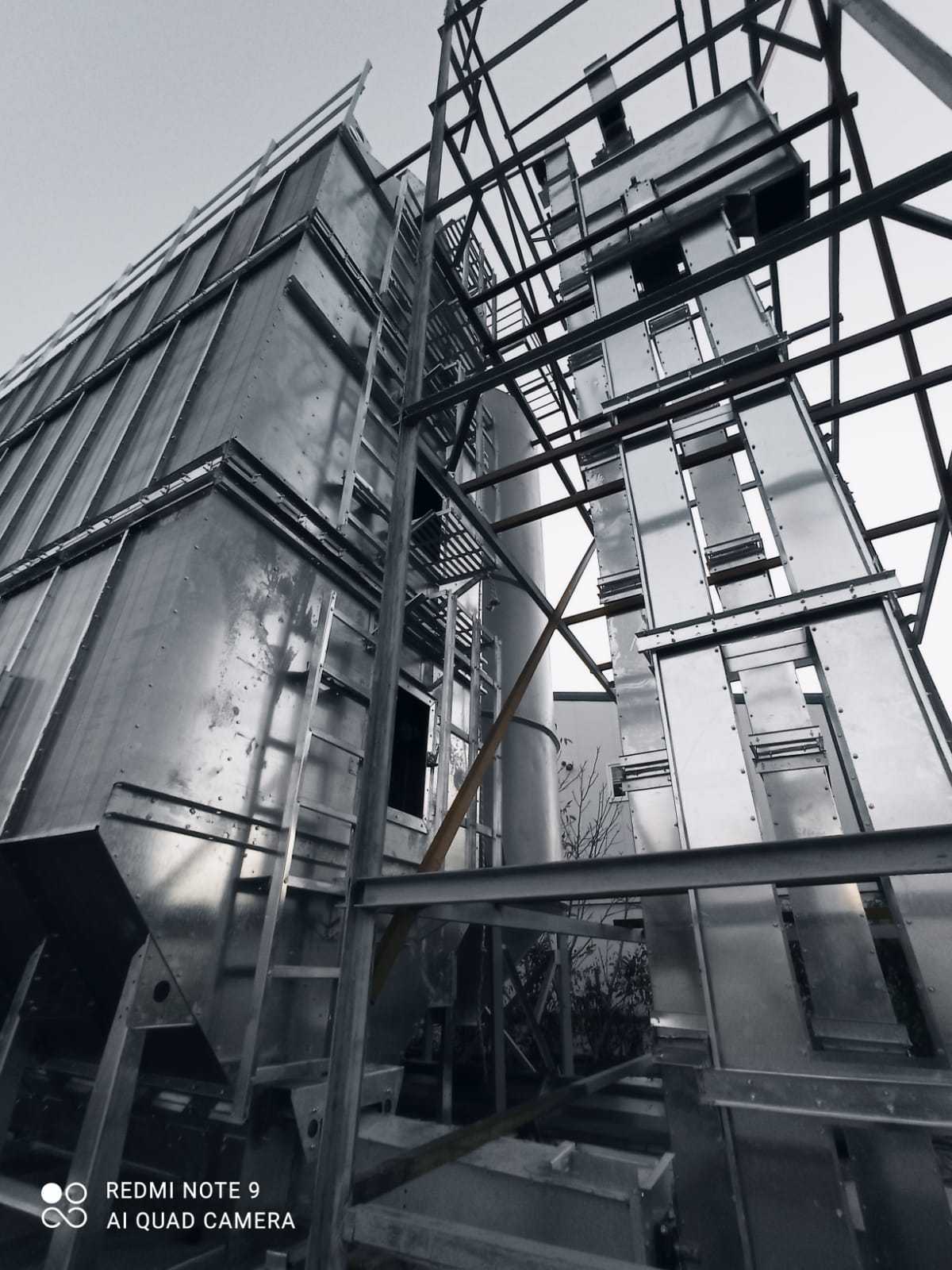

　　设计过程中需要重点考量安装边界的尺寸匹配，这类设备通常安装在粮库的产后处理区，设备整体的安装基础需要做200mm厚的钢筋混凝土找平，左侧储料塔的中心与右侧干燥塔的中心距控制在4.2米，既保证两者之间的溜管输送角度满足谷物自流要求，也预留出足够的检修通道宽度，方便运维人员更换风机轴承、清理通风网板。塔架侧面的爬梯采用防滑踏步设计，每段爬梯的休息平台间隔不超过3米，符合高空作业的安全规范，每层干燥段都设置了快开式检修门，门体周边的密封胶条采用耐温橡胶材质，能承受干燥段60-80℃的长期工作温度，避免热风泄漏造成的热效率损失。

　　设备的功能逻辑上，储料段与干燥段之间采用变频控制的排料轮结构，通过调整排料轮的转速，可以精准控制谷物在干燥段的停留时间，针对不同含水率、不同品种的谷物调整干燥节奏，比如处理高水分玉米时，排料速度调慢，延长粮层受热通风时间，处理小麦时可适当提高排料速度，避免长时间高温导致的小麦面筋率下降，影响后续加工品质。干燥段的通风网板采用1.5mm厚的冲孔镀锌板，冲孔直径2mm，开孔率22%，既能保证热风顺利穿过粮层，也不会漏出谷物颗粒，网板采用插槽式安装，不需要拆卸整体框架就能抽出清理，解决长期使用后粮粒碎屑、灰尘堵塞网孔的问题。

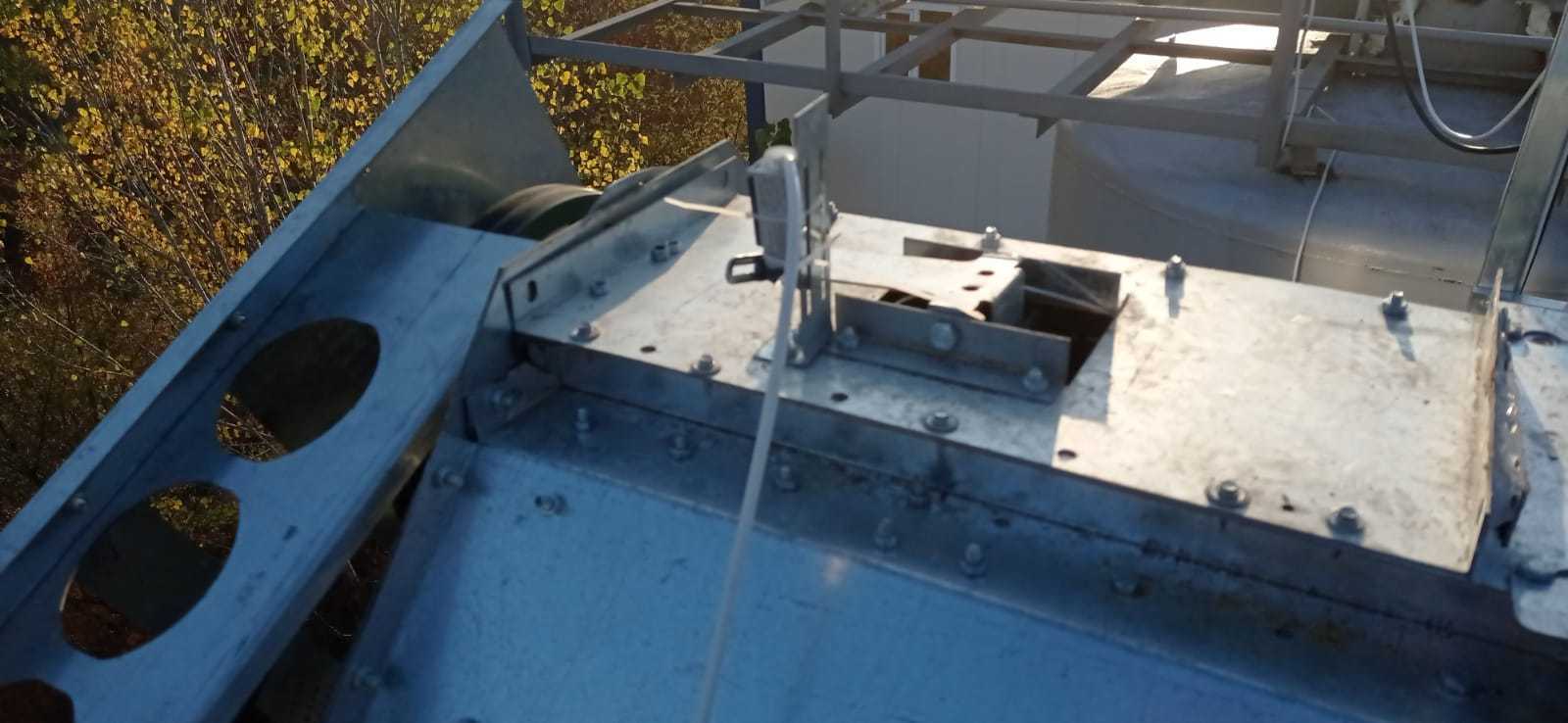

　　在三维建模过程中，需要重点还原各段的装配关系：储料塔的筒体采用卷板焊接结构，筒壁的加强筋间隔1.5米环形布置，避免满粮时筒壁出现鼓胀变形；风机单元的安装支架采用螺栓连接的模块化结构，方便运输时拆分，现场组装时不需要大型吊装设备长时间作业；设备底部的出料端预留了皮带输送机的对接接口，接口的法兰尺寸匹配通用粮用输送机的进料口，不需要额外制作转接件就能完成产线衔接。另外，设备顶部的进料口设置了均料装置，避免进粮时粮堆偏析导致的一侧料层过厚，影响通风干燥的均匀性，均料装置的导流板角度可以根据粮种的流动性调整，针对流动性较差的油菜籽、葵花籽等小颗粒油料，可适当加大导流板的倾斜角度，保证布料均匀。

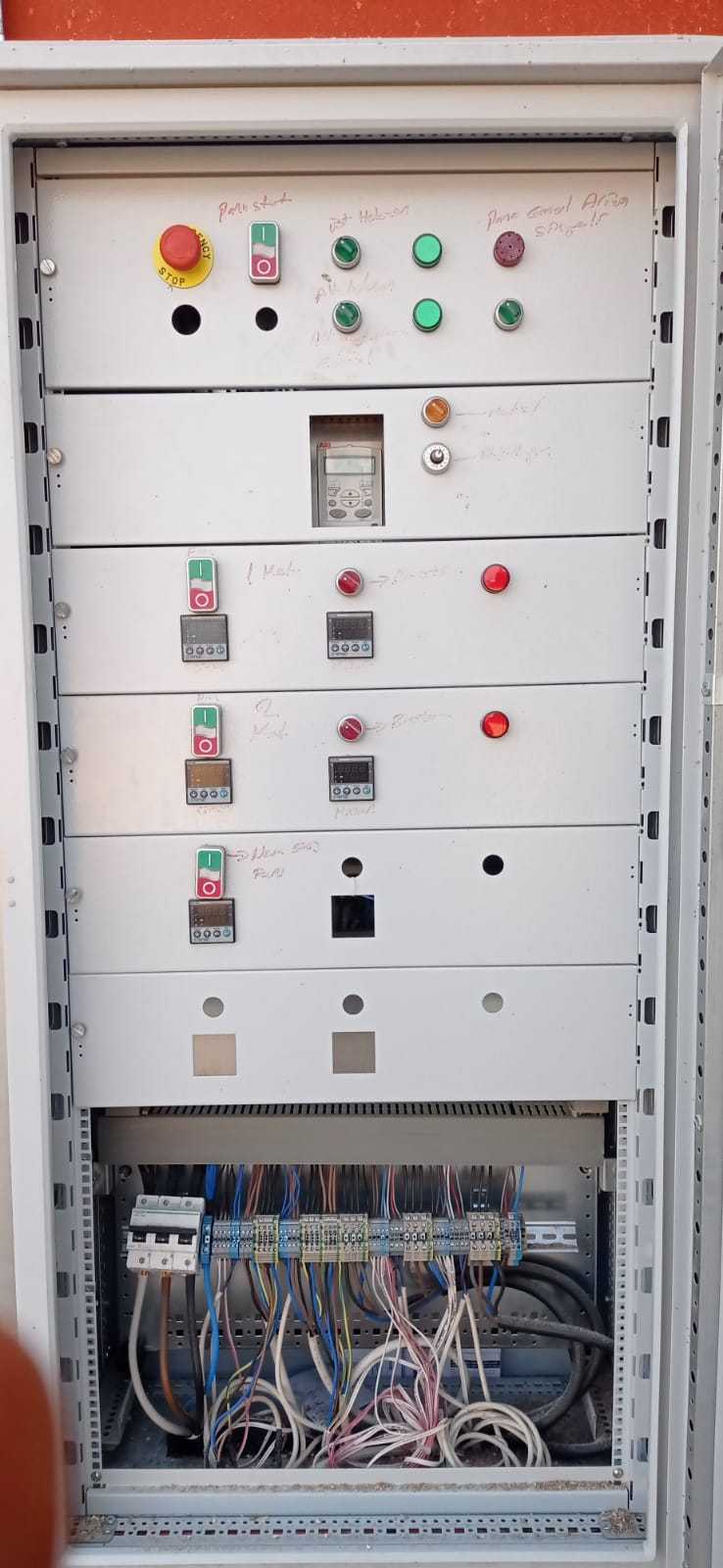

　　从实际运维的角度，这套结构的设计充分考虑了长期连续作业的可靠性，风机的电机安装位置做了防雨防尘罩，户外安装时能避免雨水侵入电机造成短路，塔架的所有钢结构件都做了热镀锌防腐处理，能适应粮库户外高粉尘、温差大的工作环境，减少后期的防腐维护工作量。储料锥段的下部设置了温度、湿度检测探头的安装位，建模时预留了探头的安装螺纹孔，现场安装时可以直接接入粮情监测系统，实时掌握锥段出料的谷物含水率、温度参数，联动调整排料速度和热风温度，实现干燥过程的自动化控制，避免人工凭经验判断导致的干燥过度或者干燥不达标问题。
