农业谷物深层干燥设备电控柜体结构

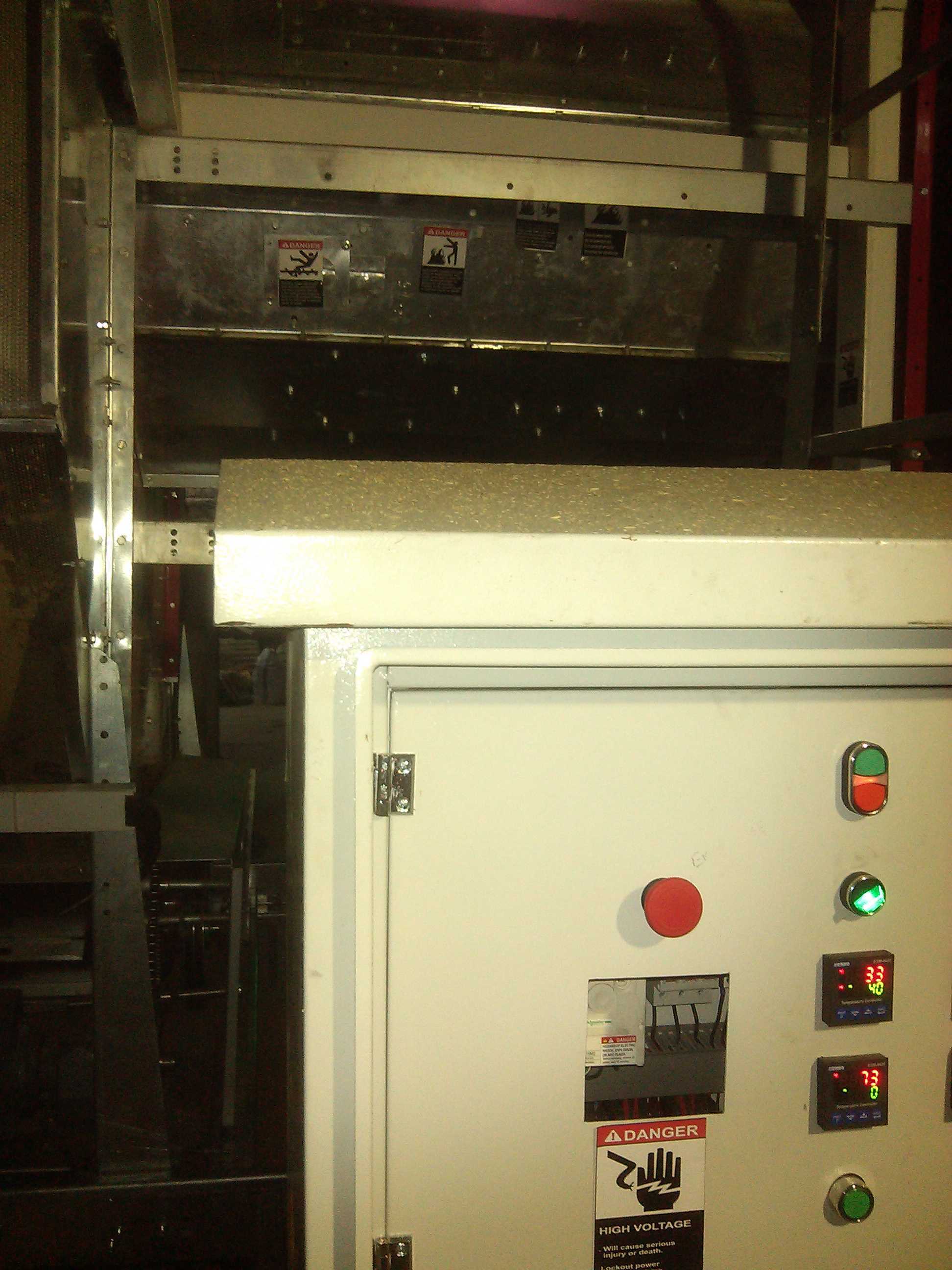

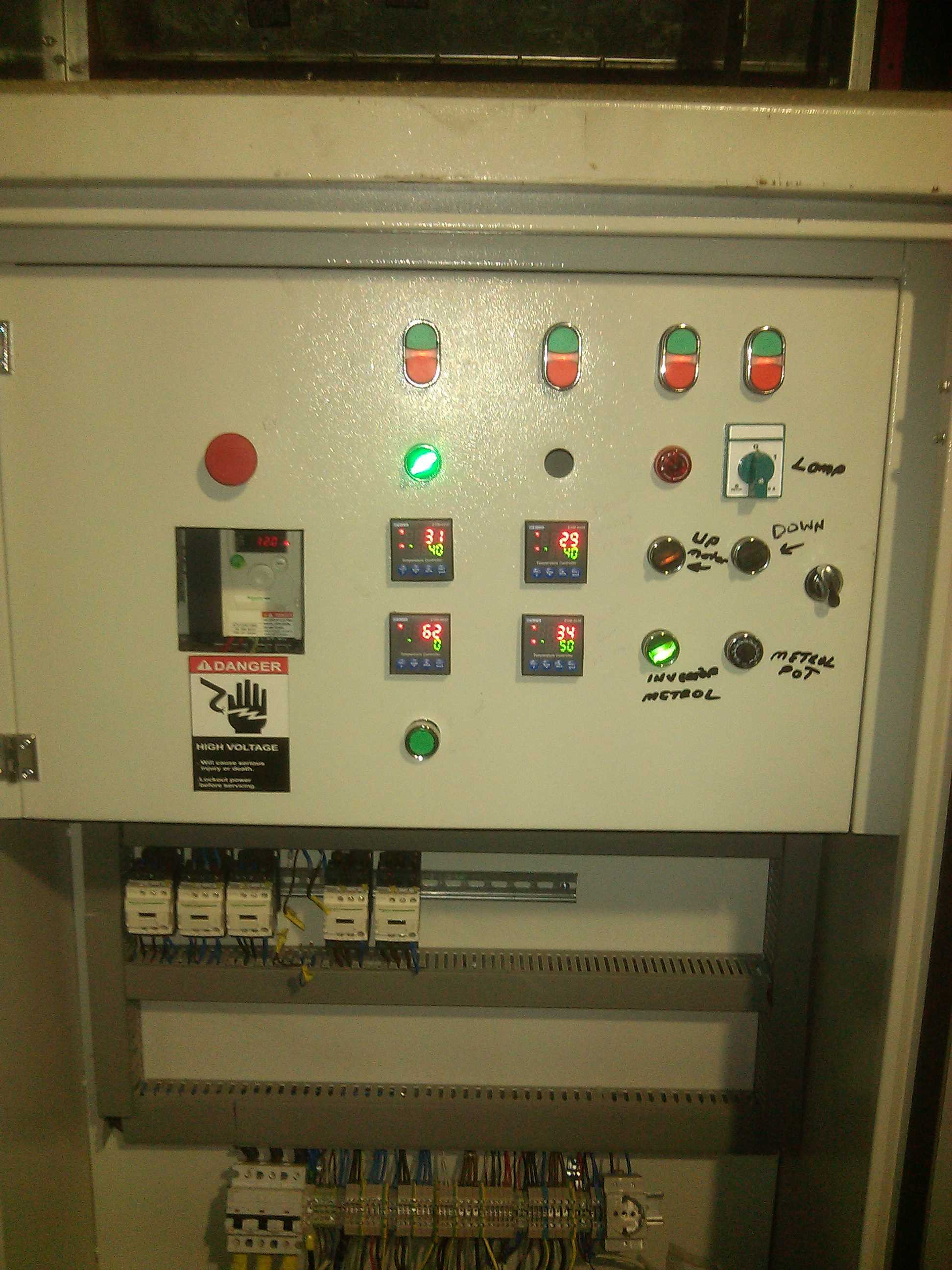

　　这套电控柜体是配套农业谷物深层干燥作业的核心控制单元，主要服务于粮食产后处理环节的干燥工序，在种粮大户储粮点、中小型粮食加工车间、区域性粮食收储站点都有广泛的适配场景，核心作用是通过精准的参数调控，让谷物在干燥过程中快速降至安全水分阈值，避免储存期内出现过早发芽、霉变、虫蛀等损耗问题。从结构设计来看，柜体采用标准壁挂式安装布局，正面操作区的元件排布完全遵循一线操作人员的作业习惯，最上方横向排布的四组带灯按钮分别对应上料、加热、排湿、出料四个核心工序的启停控制，左侧单独设置的红色急停按钮采用凸起式设计，突发工况下可以快速拍停设备，避免故障扩大。操作区中部的数显温控模块分上下两排布置，分别对应干燥仓不同层位的温度、湿度实时监测，

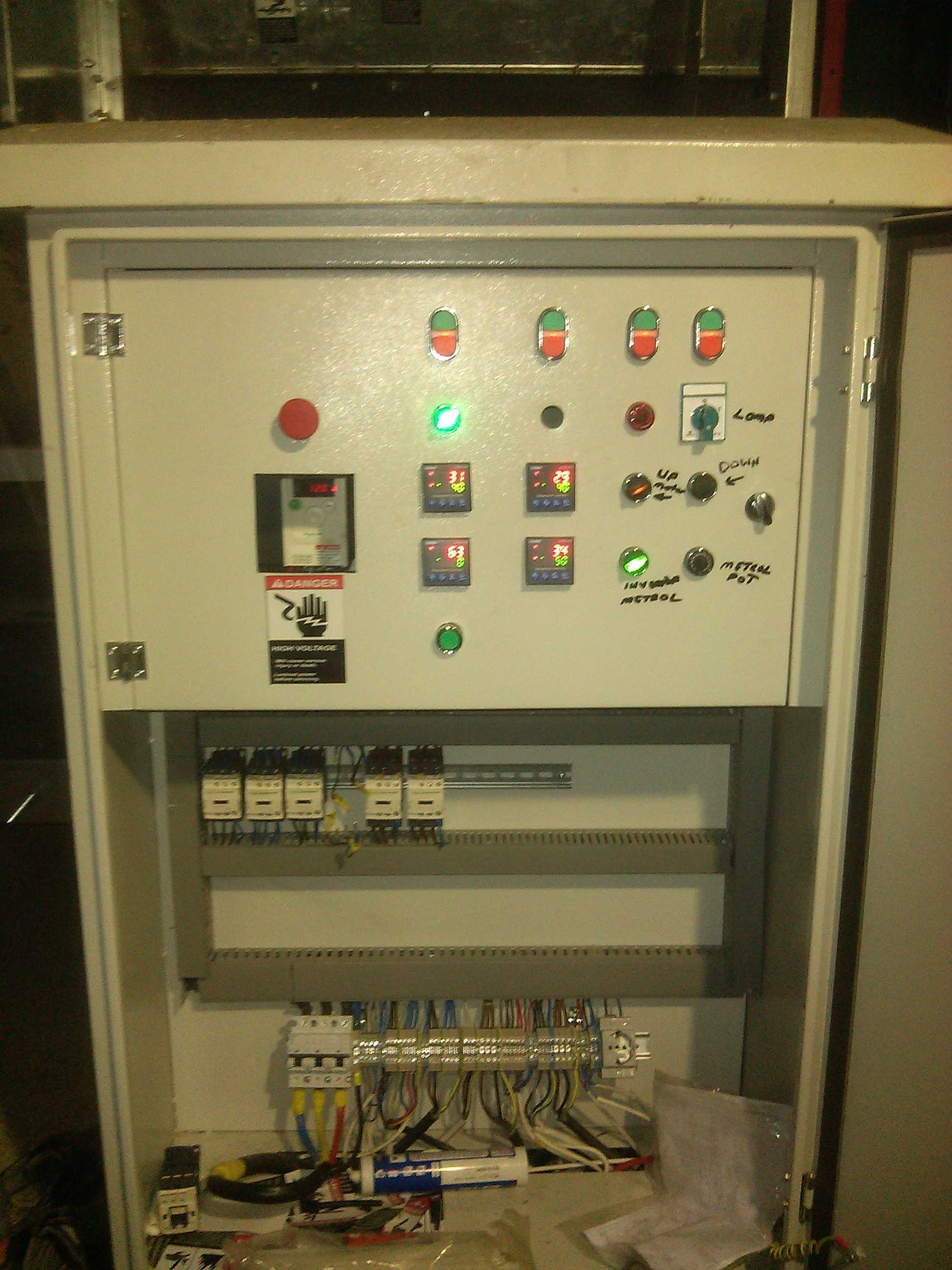

　　每个模块下方都配有对应的参数调节旋钮，操作人员可以根据不同谷物品类的干燥要求，单独设定各温区的加热功率、循环风风速，比如干燥玉米时可以适当提高中上层温区的设定温度，加快果穗表层水分蒸发，干燥鹰嘴豆、扁豆这类小粒径杂豆时，则需要调低整体加热功率，延长恒温干燥时长，避免种皮开裂影响后续储存或加工品质。柜体下部预留了充足的走线空间，断路器、交流接触器等强电元件采用导轨式安装，强弱电走线区域做了明确的物理分隔，减少电磁干扰对温控传感器信号传输的影响，柜门与柜体结合处加装了密封胶条，适配粮食加工车间多粉尘、高湿度的作业环境，避免粉尘进入柜体内部造成元件接触不良。从安装边界来看，柜体整体宽度适配常规干燥设备的侧边安装位，

　　安装孔位采用通用标准间距，不需要对原有干燥设备的机架做额外打孔改造，接线端子排全部布置在柜体内侧下部，外部线缆从柜体下方的防水格兰头接入，现场布线时可以直接对接干燥设备的加热模组、风机模组、上料出料机构的动力线与信号线，不需要额外增设中转接线盒。在功能逻辑设计上，这套电控系统做了多段互锁保护，比如加热模块启动前会自动检测循环风机是否正常运行，避免干烧损坏加热元件，排湿风门的开度会根据仓内实时湿度自动调节，在保证干燥效率的同时减少热量损耗，相比传统的手动控制干燥设备，这套电控单元可以将谷物干燥后的水分差控制在更小的区间内，既不会因为干燥不充分导致储存霉变，也不会因为过度干燥造成谷物重量损耗、破碎率升高。

　　柜体正面的状态指示灯采用不同颜色区分运行状态，绿色常亮代表对应工序正常运行，红色闪烁代表对应模块出现故障，操作人员在车间内远距离就能快速识别设备运行状态，不需要凑近查看数显参数，日常巡检的效率更高。针对农业作业场景电压波动较大的问题，柜内的控制回路加装了稳压保护模块，避免田间作业时段电压不稳造成温控模块参数错乱或者元件烧毁，元件选型全部采用工业级耐温型号，即使夏季高温时段柜内温度升高，也能保证长时间连续稳定运行，匹配粮食收获季需要连续十几天不间断作业的使用需求。
