230kV电站GIS地理信息系统概念设计

　　在高压输配电场站的前期规划阶段，地理信息系统的介入能够大幅降低后期施工与运维的协调成本，本次呈现的230kV电压等级电站GIS概念设计，核心是将气体绝缘金属封闭开关设备的排布逻辑与场站的地理空间属性做深度绑定，跳出传统二维图纸的平面排布局限。从实际工程落地的角度看，这类概念设计首先要匹配场站的征地边界，所有设备的安装占位必须严格避让地质不稳定区域、地下管线走向以及远期扩建预留通道，设计过程中需要先梳理场站的进出线走廊方位，结合当地常年主导风向、污秽等级确定GIS设备的整体布置朝向，避免进出线套管出现长期迎风积污的问题，同时要预留足够的设备吊装通道与检修作业面，保证后期断路器、隔离开关等核心模块更换时，起重设备能够顺利抵达作业点位，不会与周边已建构筑物发生干涉。

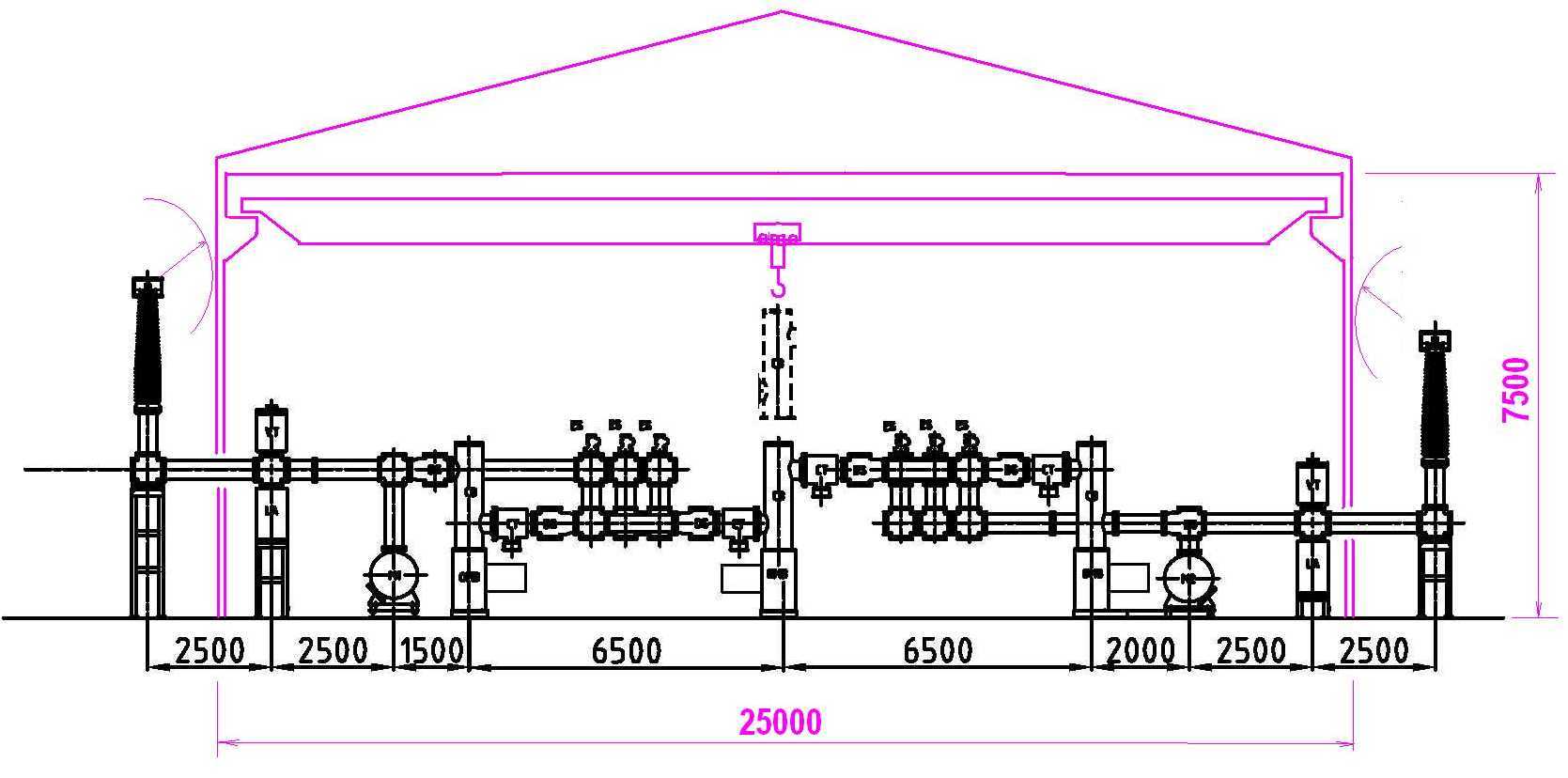

　　设备本身的功能特性层面，230kV等级的GIS采用全封闭气体绝缘结构，所有带电部件均密封在充有SF6绝缘气体的金属壳体内，相比传统敞开式配电装置，能够大幅缩减场站的占地规模，这也是地理信息系统在设计阶段需要重点核算的内容——通过三维空间的精准排布，将母线筒、断路器间隔、电流互感器、电压互感器、接地开关、出线套管等模块的连接路径做最优规划，减少不必要的母线转角，既降低气体密封节点的数量，也能缩短导体连接长度，减少回路电阻带来的长期运行损耗。设计过程中需要同步考虑不同间隔的操作联锁逻辑，在三维空间中核对机械联锁与电气联锁的动作行程，避免出现结构干涉导致联锁失效的隐患，同时要兼顾壳体内气体分区的独立性，保证单个间隔检修时，能够通过隔室密封结构将故障区域与运行区域完全隔离，不影响其他回路的正常供电。

　　从安装边界的维度考量，这套概念设计需要明确每个设备模块的基础载荷参数，在地理信息图层中叠加场站的地质承载力数据，针对重型设备如断路器、主母线筒的支撑点位做基础强化标注，避免后期出现基础沉降导致设备密封面受力不均漏气的问题。同时要在三维模型中整合地下接地网的走向数据，将每个GIS设备接地点的位置与接地网的连接路径做可视化呈现，保证接地电阻满足高压设备的运行要求，也避免后期施工时出现接地点遗漏的问题。另外，设计中还需要预留智能监测组件的安装位置，包括SF6气体密度传感器、局部放电监测探头、温度监测模块的安装点位与走线通道，在地理信息系统中同步标注监测信号的传输路径，对接场站的智能运维平台，实现设备运行状态的实时映射。

　　不同于常规的设备单体建模，这类结合地理信息的概念设计，核心是把设备本身的结构参数与场站的空间、地质、周边环境数据做融合，比如在山洪、内涝风险区域，要相应抬高GIS设备的基础安装高度，核对设备底部的密封防护等级是否满足积水工况下的运行要求；在高海拔区域，要修正绝缘气体的压力参数，同步调整设备的外绝缘爬电距离，这些参数都会在三维模型中对应到具体的安装点位与结构调整上。设计过程中还要兼顾运维人员的巡检路径规划，在设备排布时预留足够的巡检通道，将巡检点位、应急逃生路线在地理信息图层中做同步标注，甚至可以结合设备的发热点位，标注巡检过程中的重点测温区域，让前期的三维设计直接服务于后期的全生命周期运维，而不是仅仅作为展示用的可视化模型。

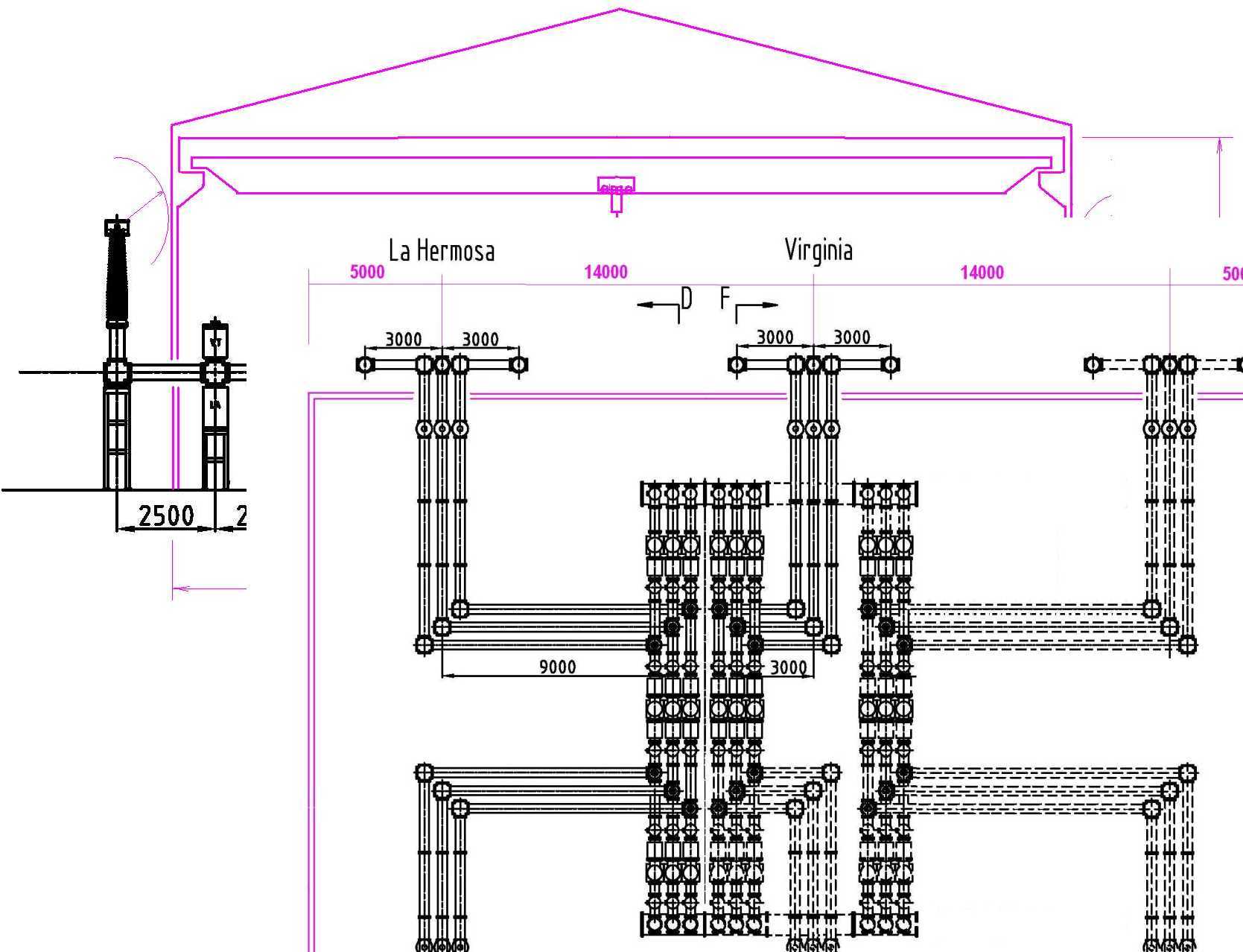

　　在母线的排布设计上，要结合进出线的相位排列要求，优化三相母线的空间位置，减少母线之间的电磁干扰，同时核算母线筒的支撑跨距，避免在温度变化时，母线热胀冷缩产生的应力对支撑绝缘子、设备连接法兰造成额外载荷，设计中会在合适的位置设置母线伸缩节，在三维模型中模拟不同温度工况下的伸缩量，确认伸缩节的补偿行程能够覆盖极限温差下的变形需求，不会出现应力集中的问题。针对电缆终端与GIS的连接部位，要在模型中核对电缆的弯曲半径，结合电缆沟的走向，调整电缆终端的安装角度，避免电缆长期处于超弯曲半径的受力状态，降低电缆绝缘老化的速度。另外，所有设备的操作机构位置都要朝向巡检通道一侧，保证运维人员操作时能够有足够的作业空间，同时能够清晰观察到设备的分合闸位置指示，避免出现操作视野盲区带来的误操作风险。
