大型连续式谷物烘干处理设备结构

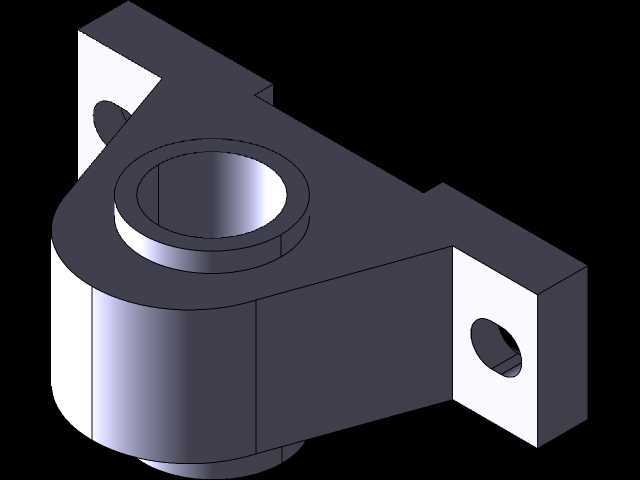

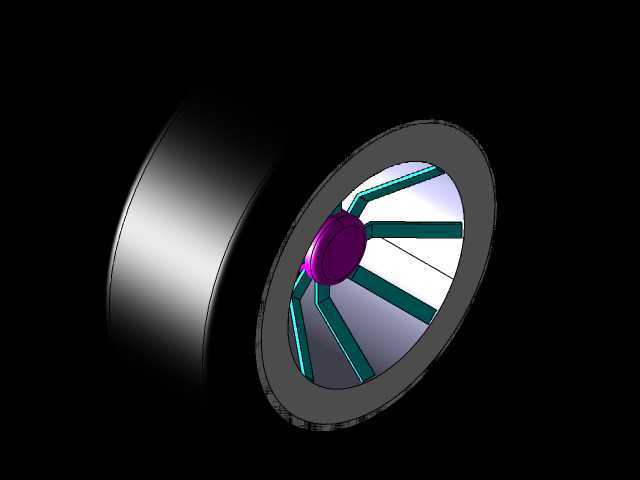

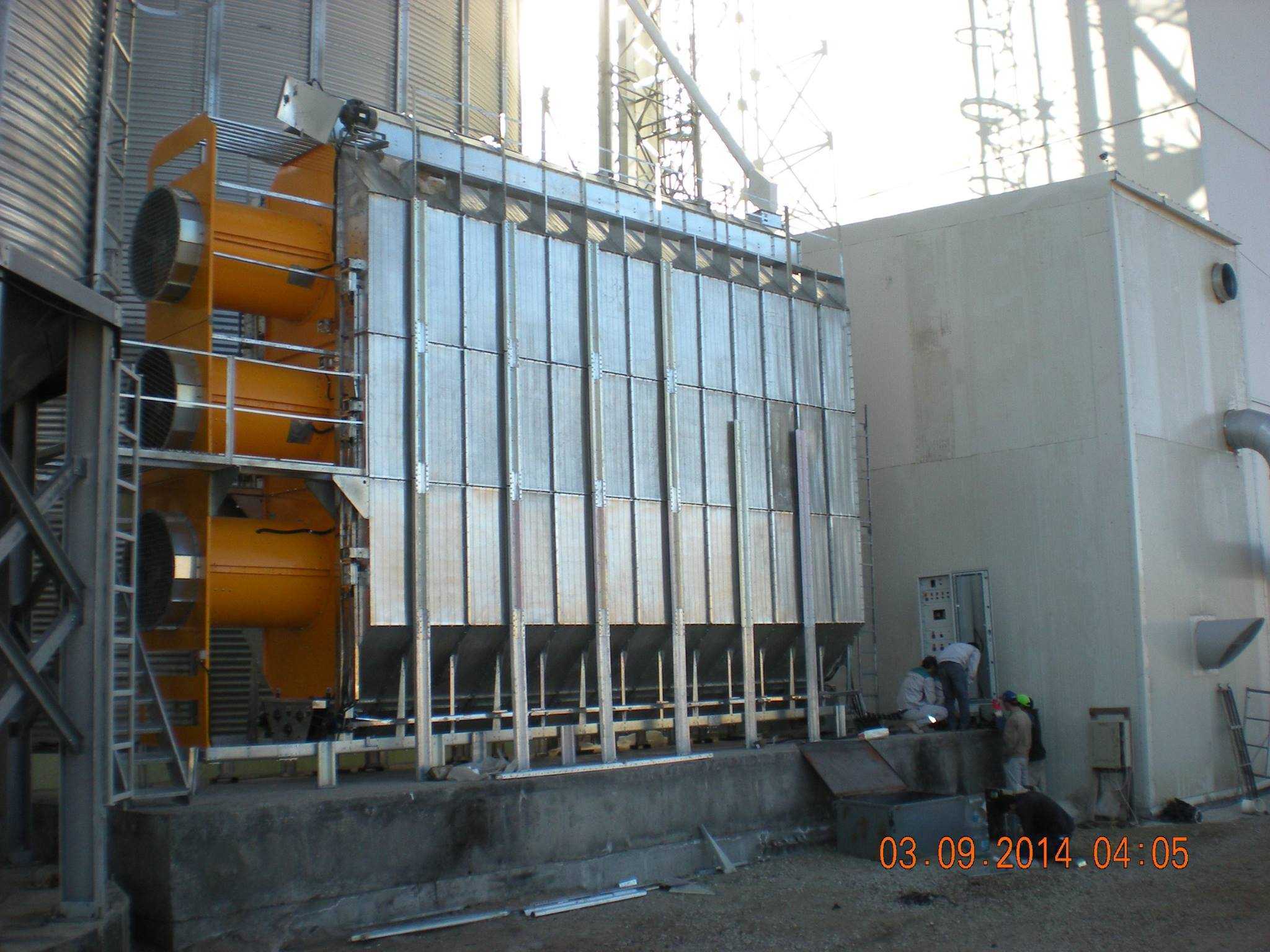

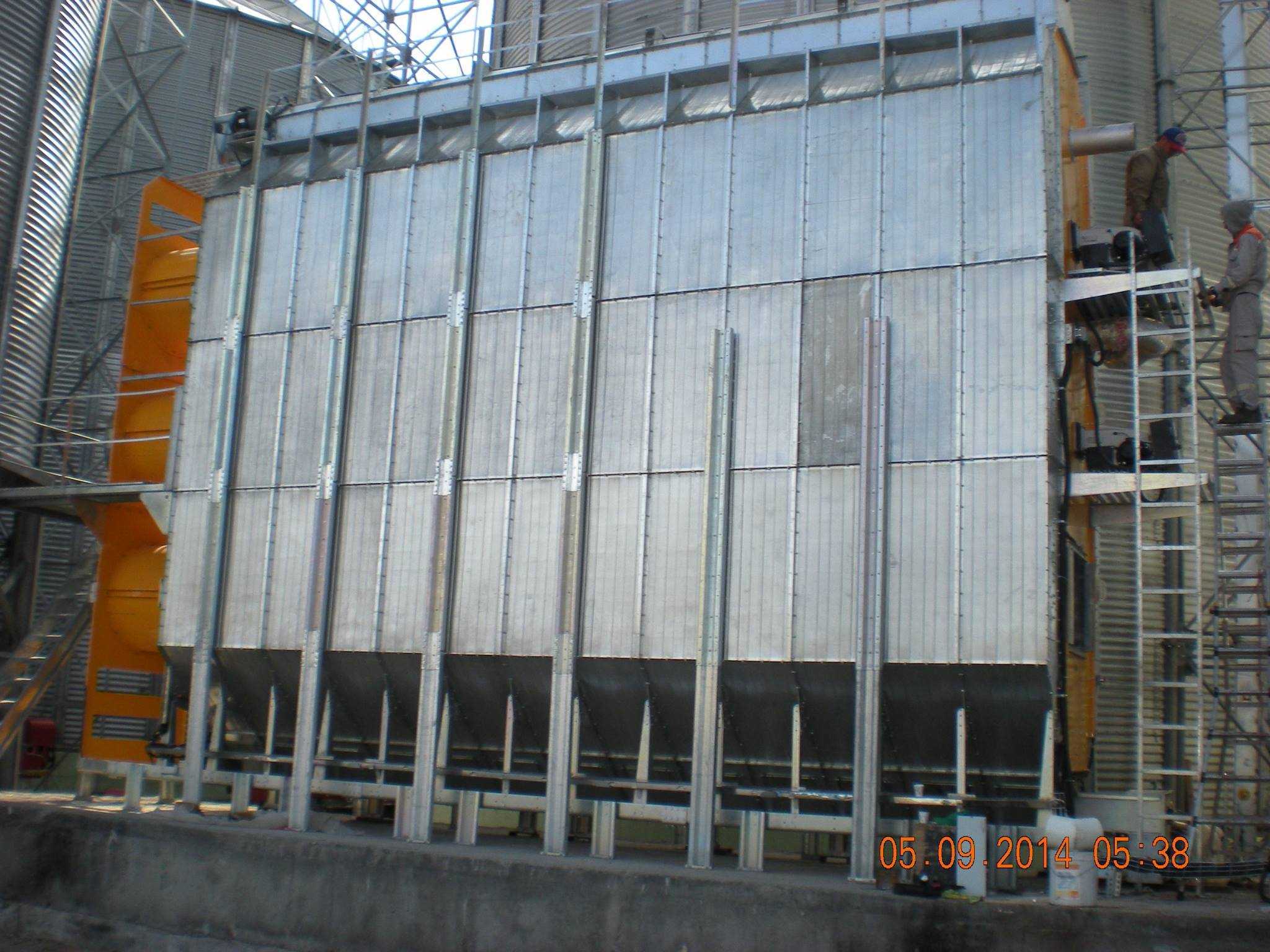

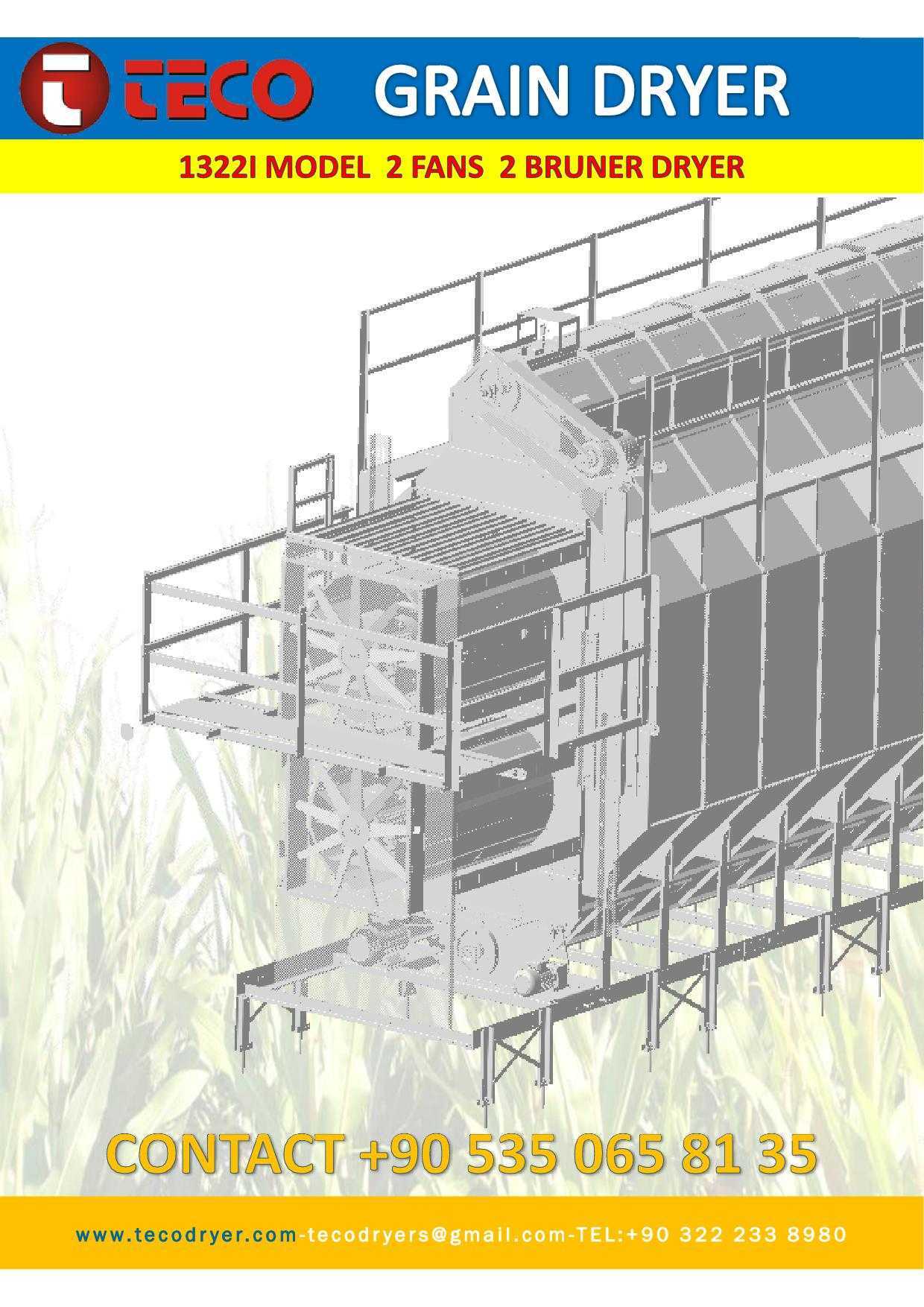

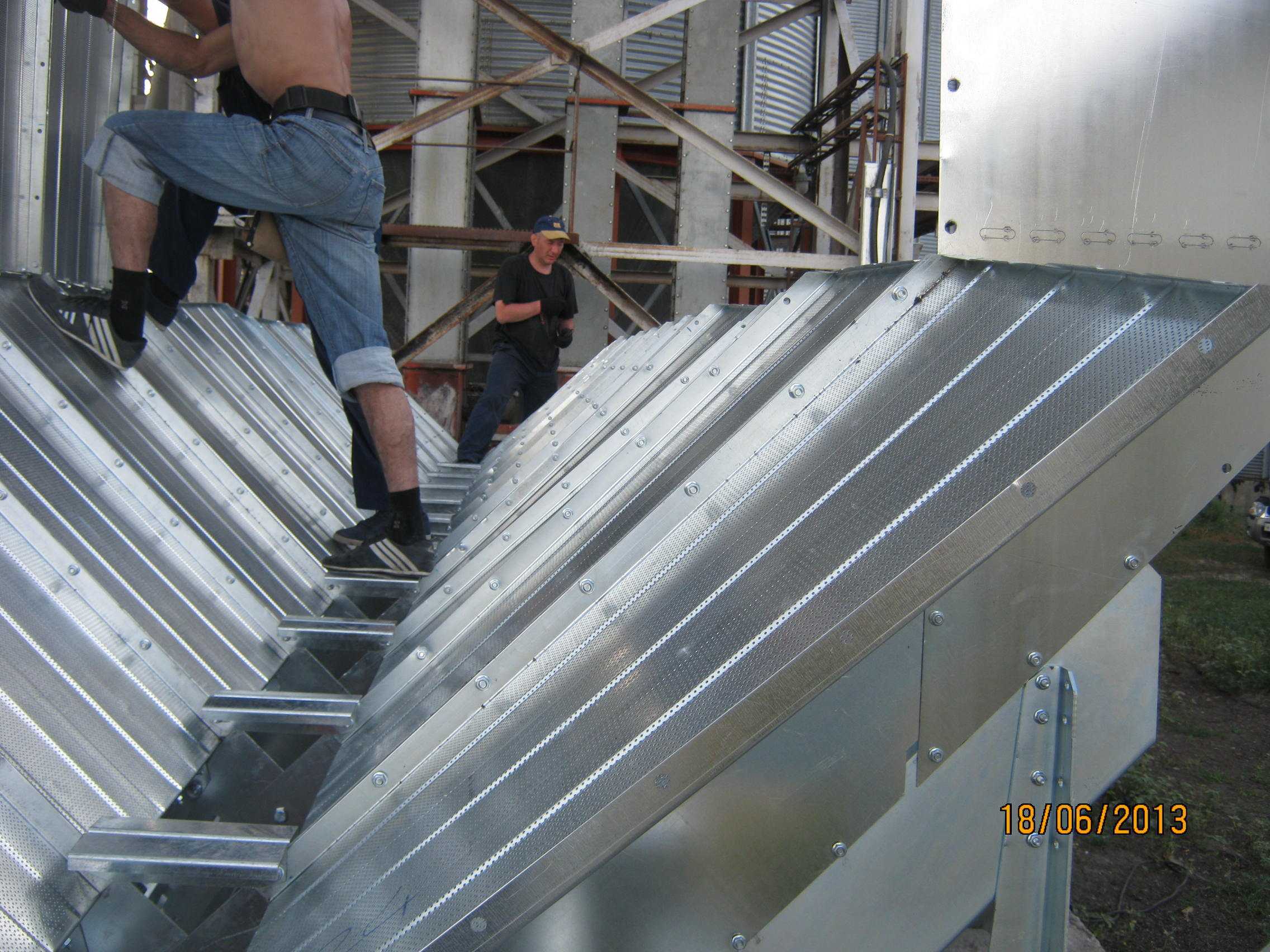

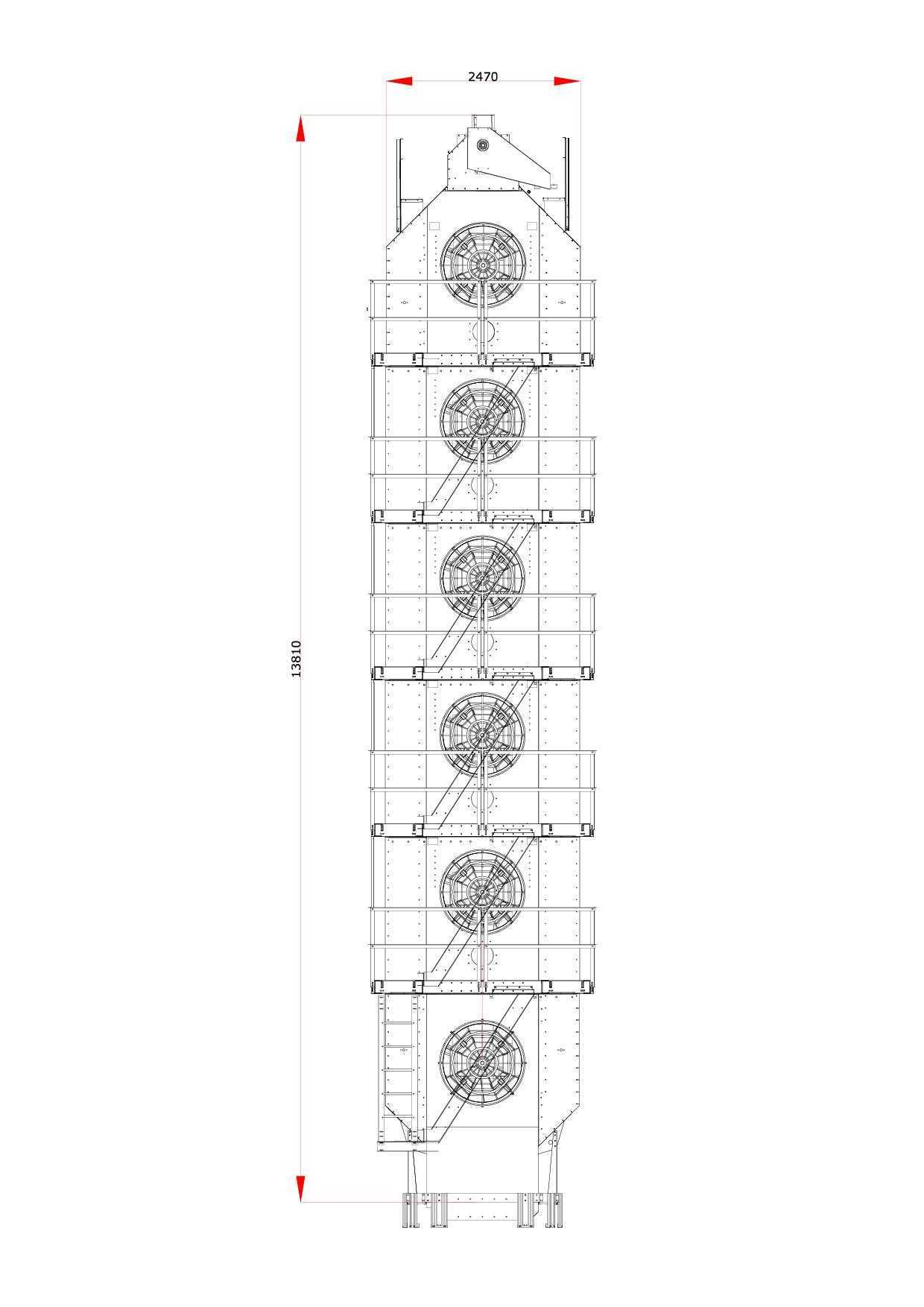

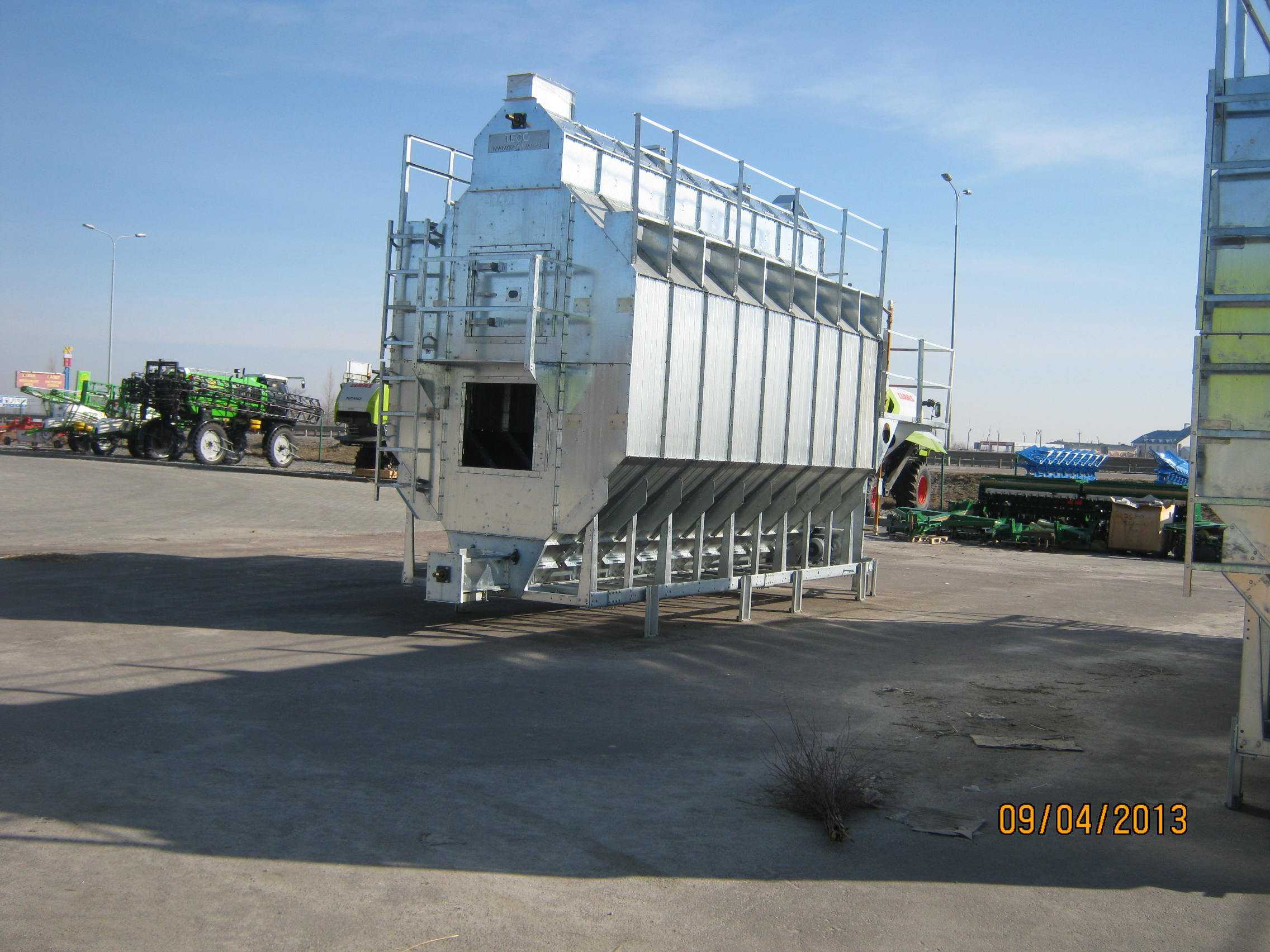

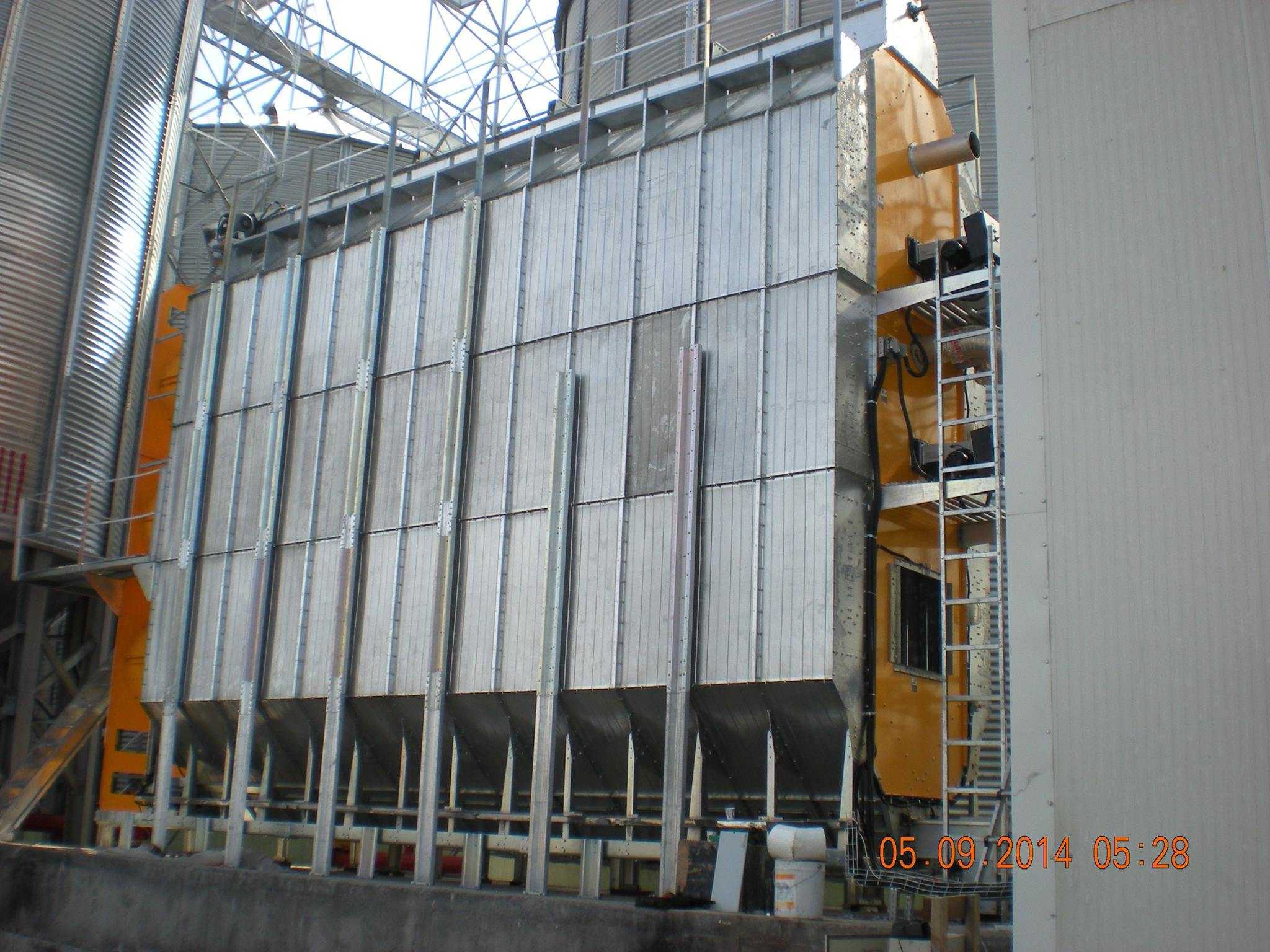

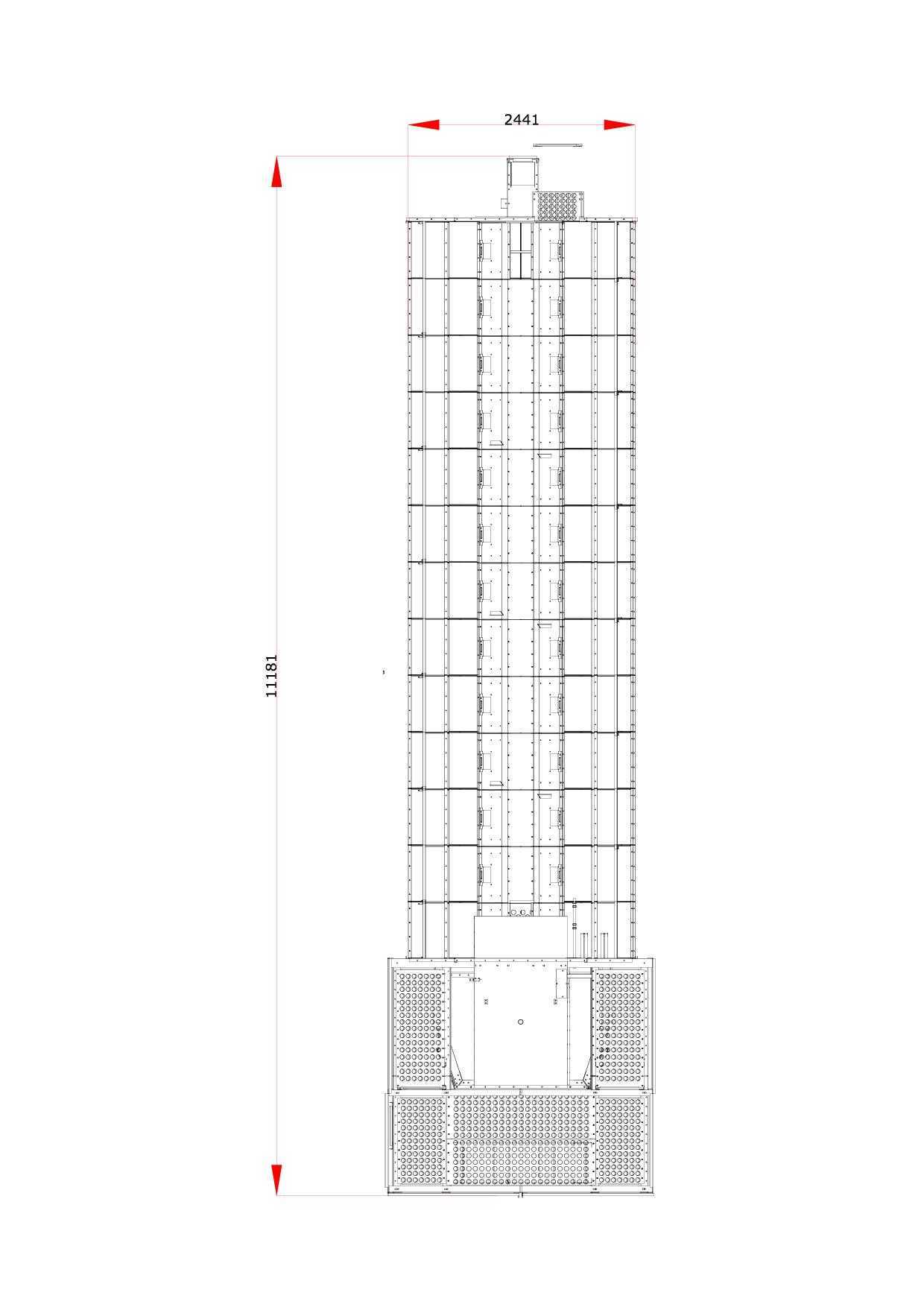

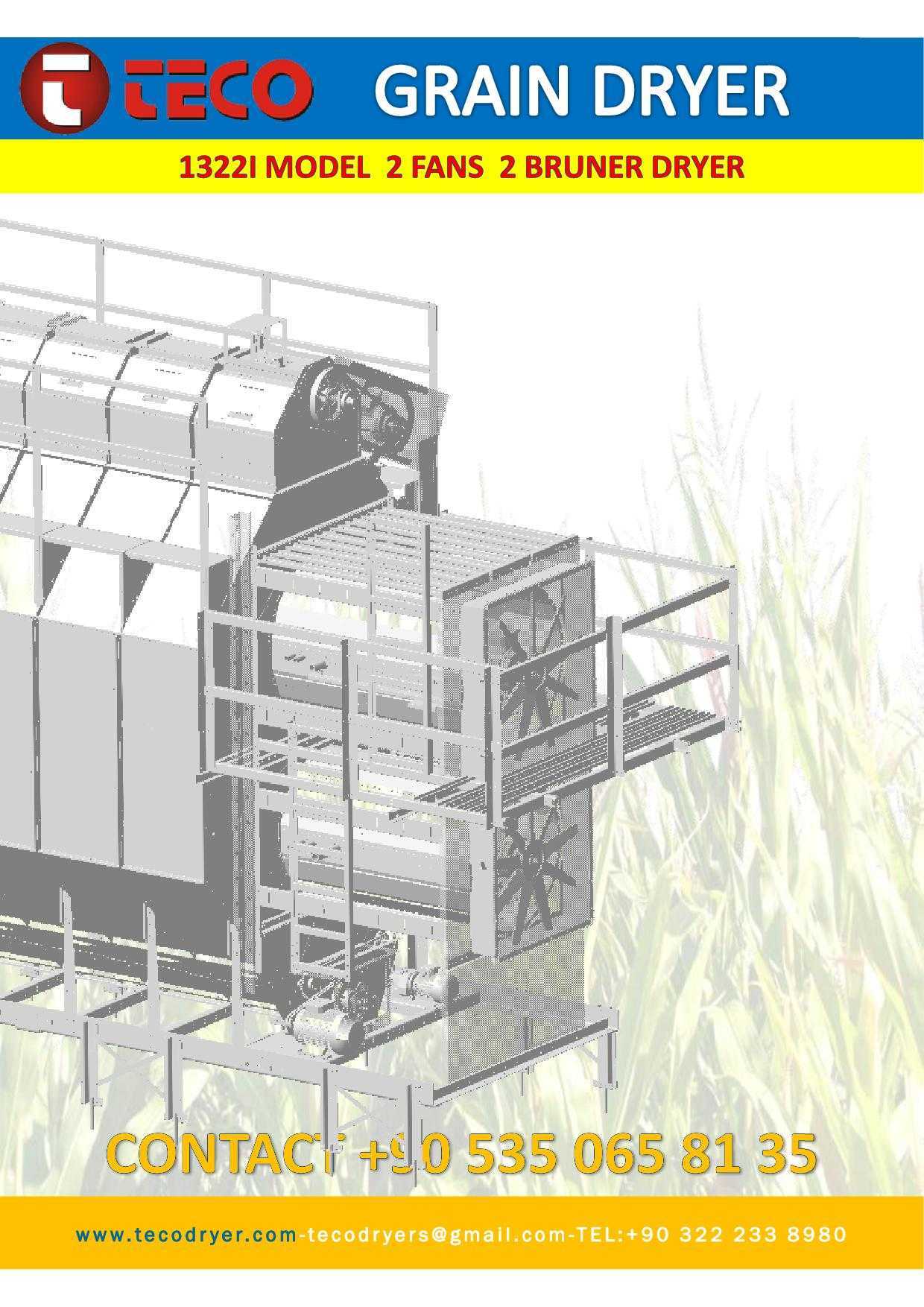

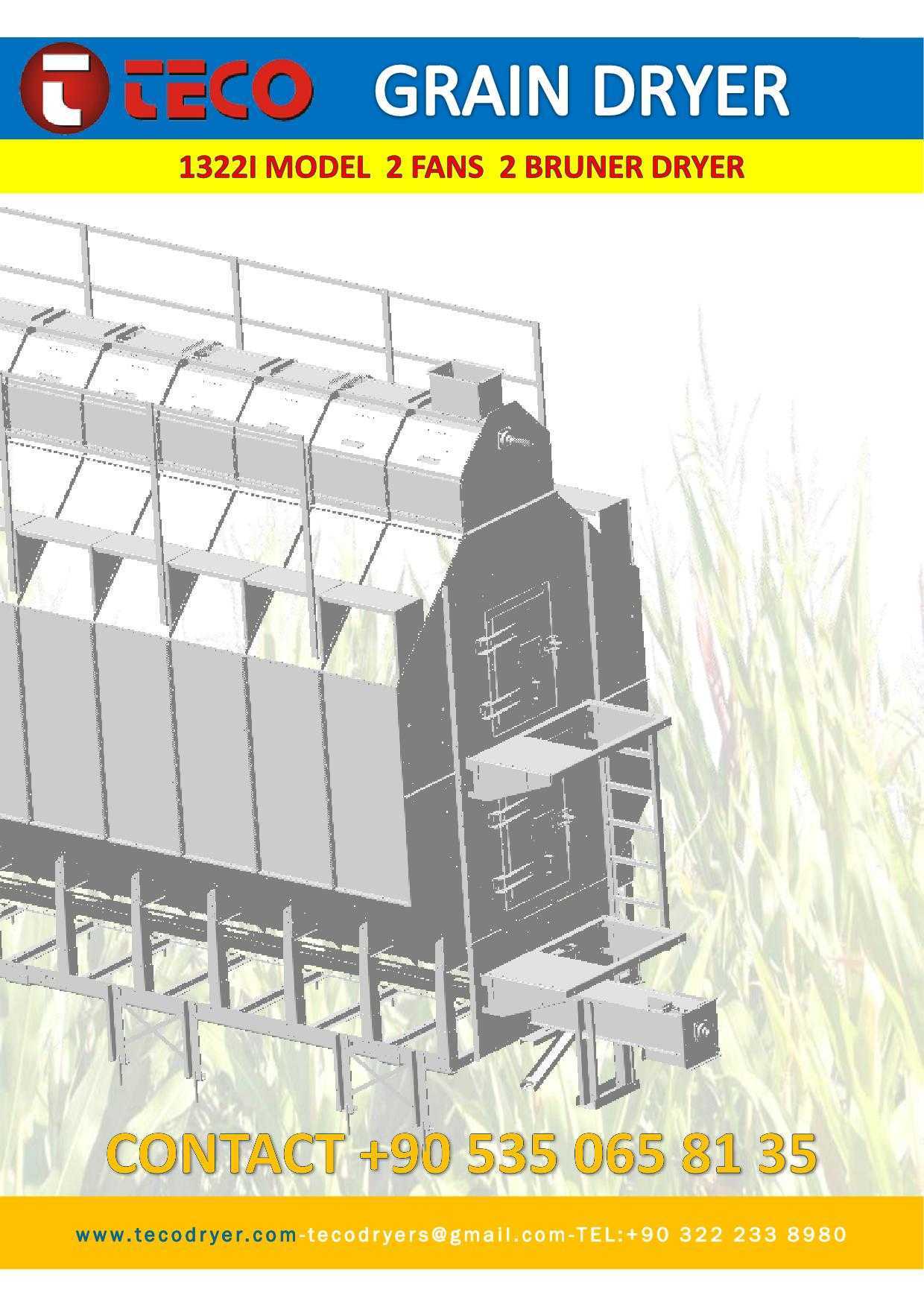

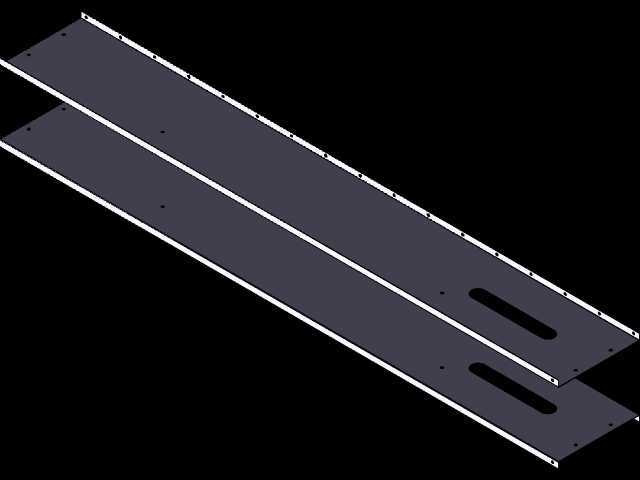

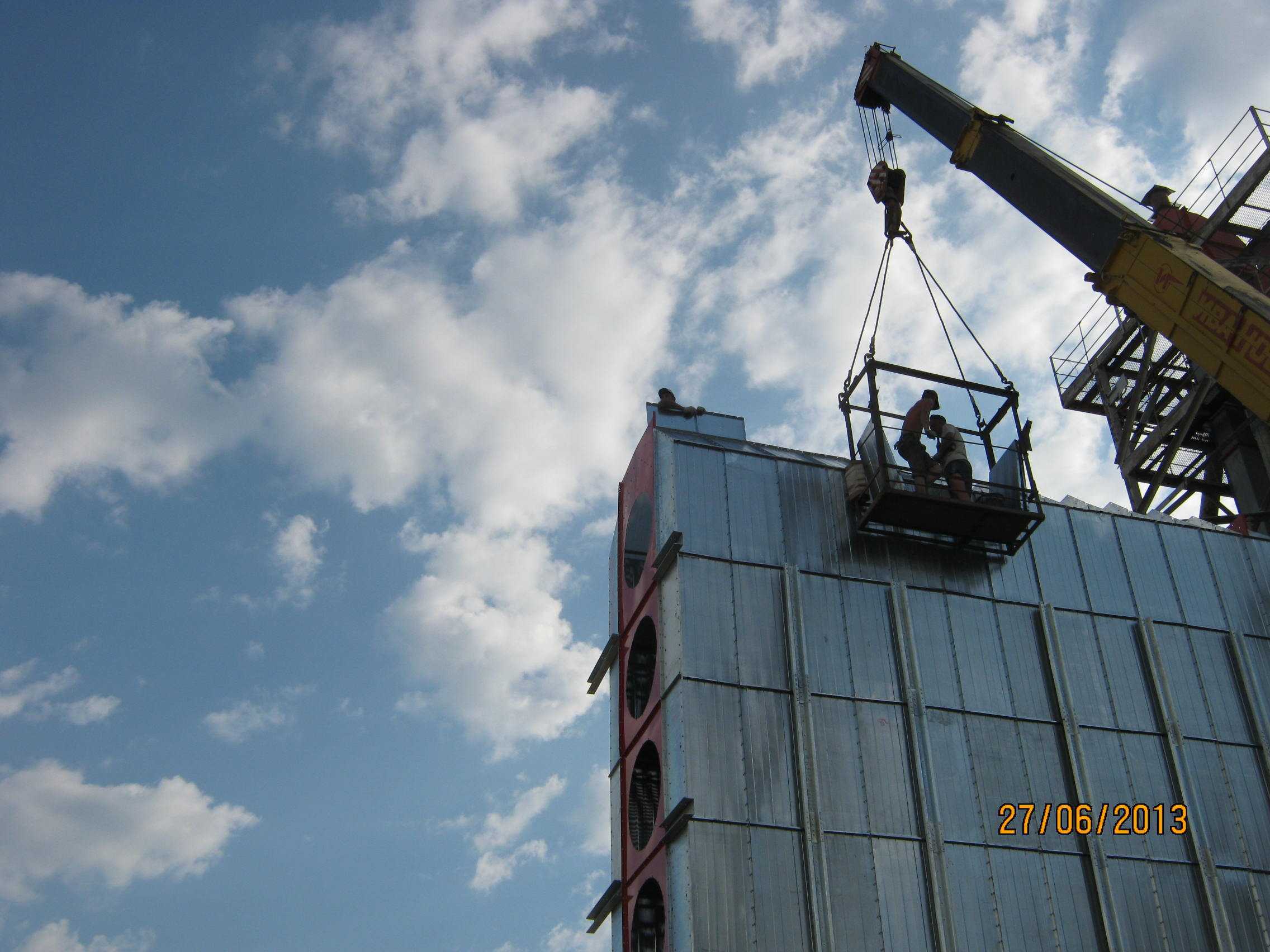

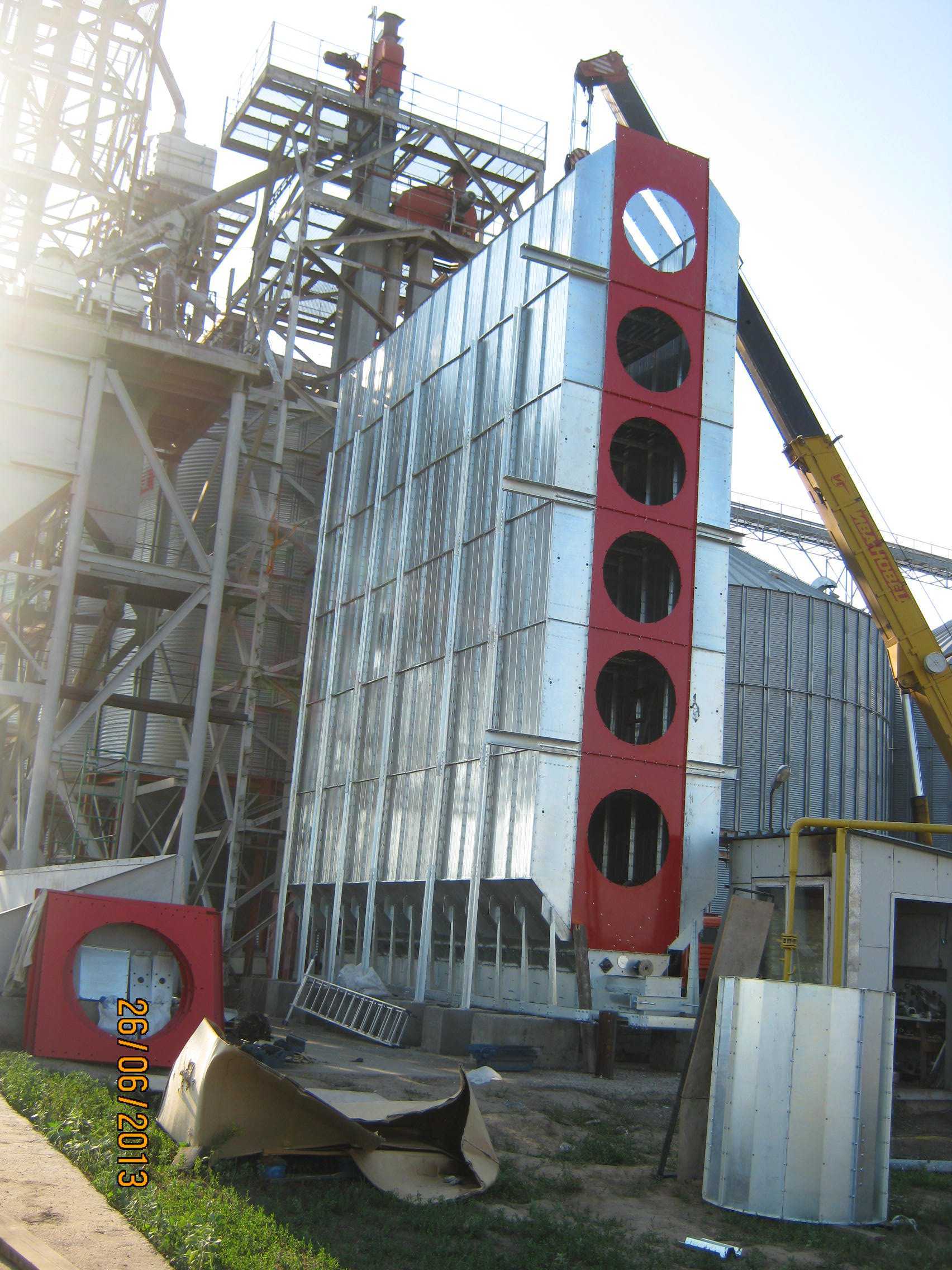

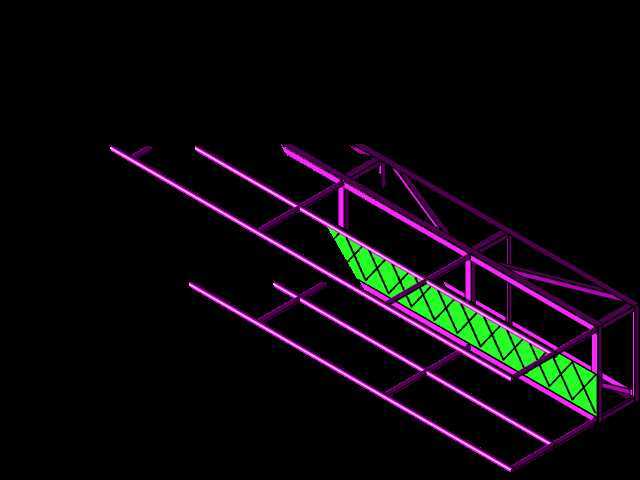

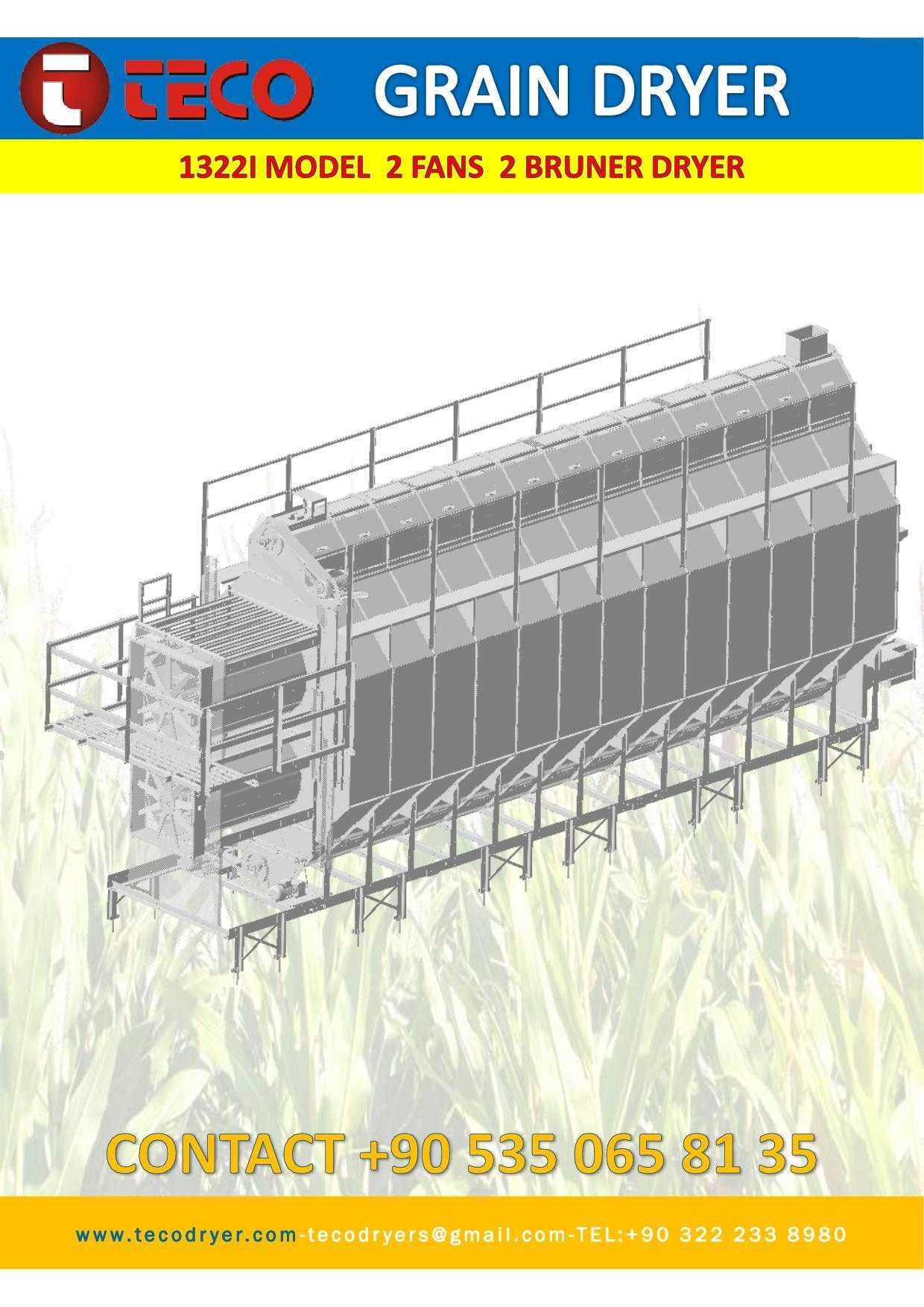

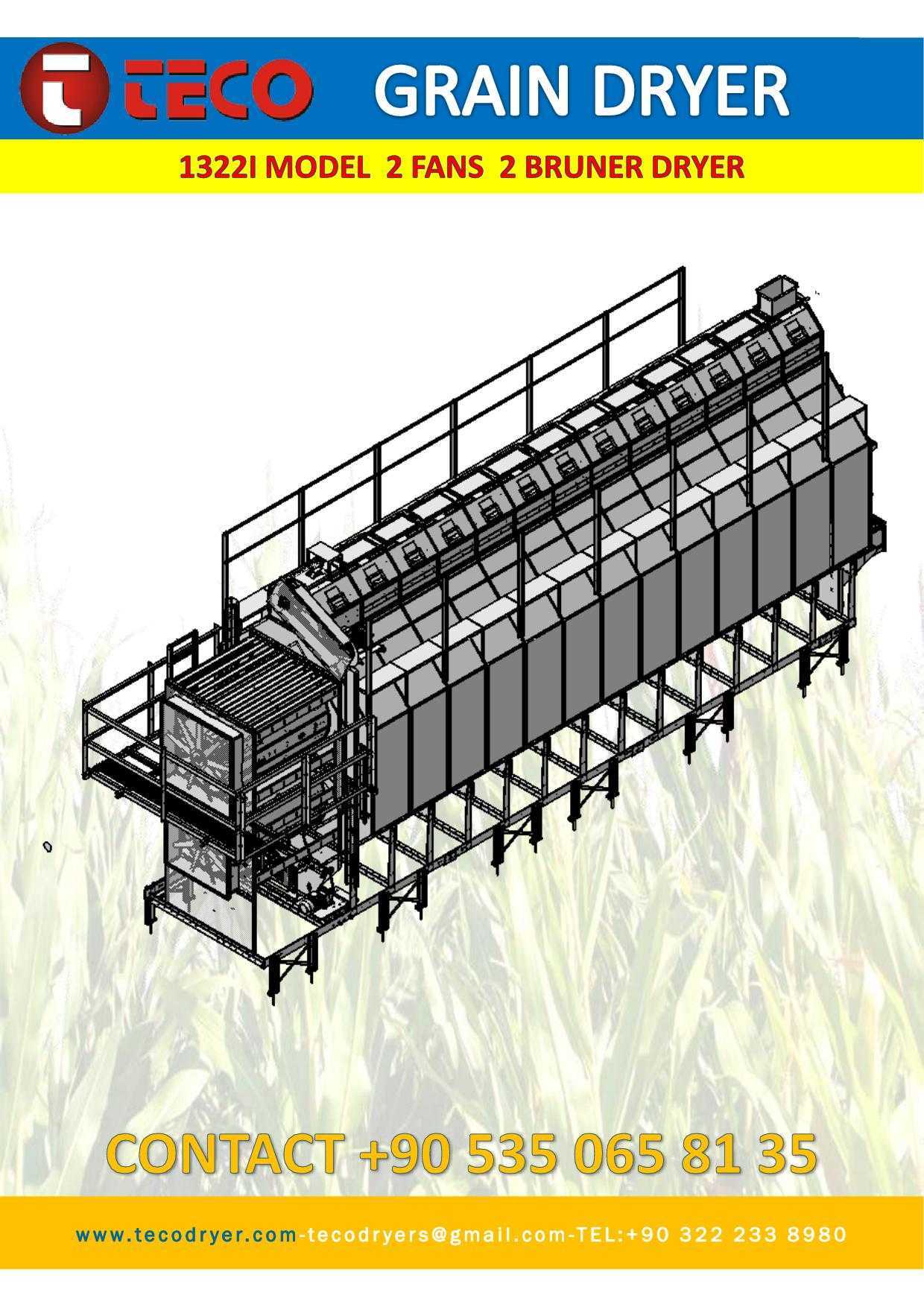

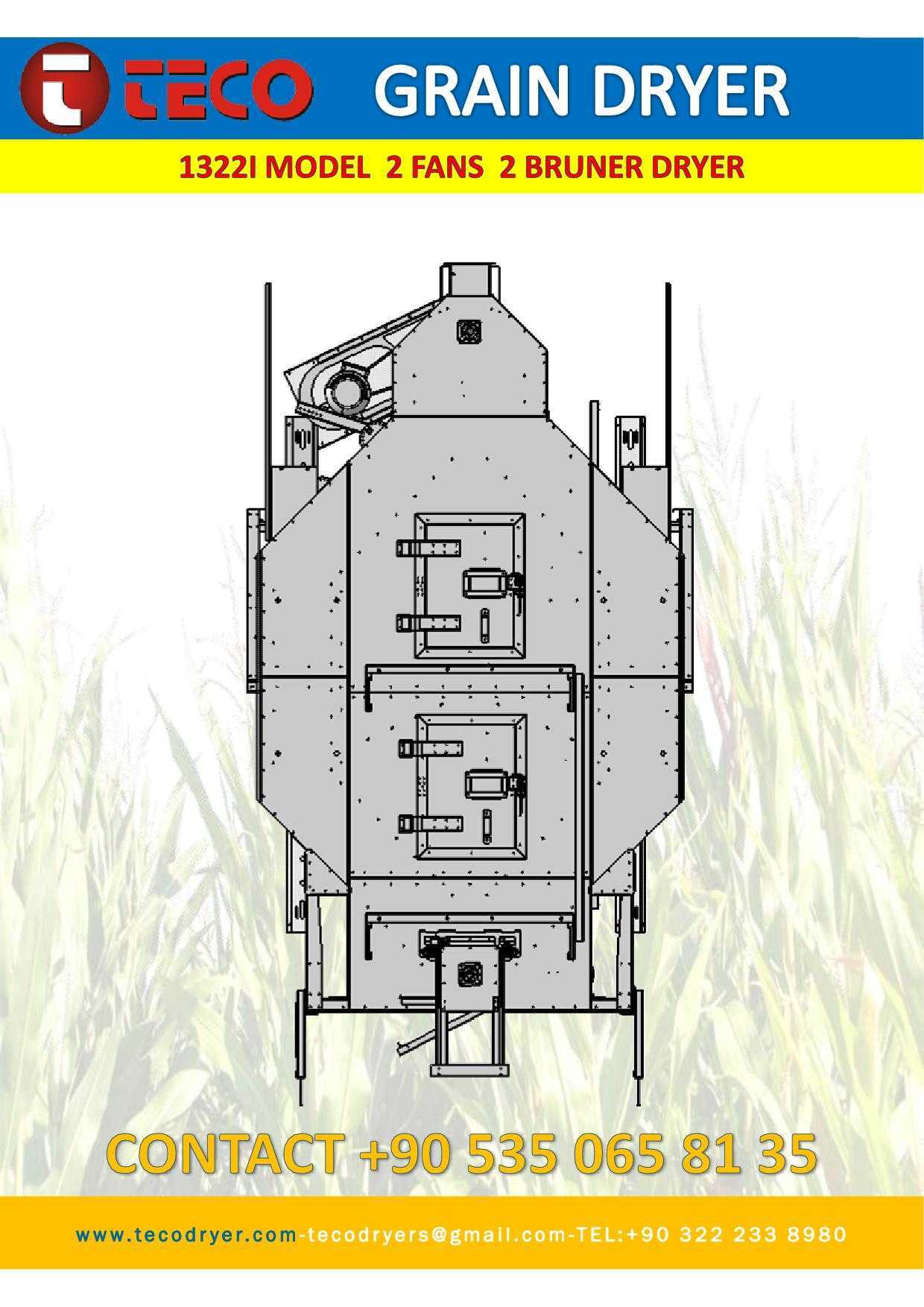

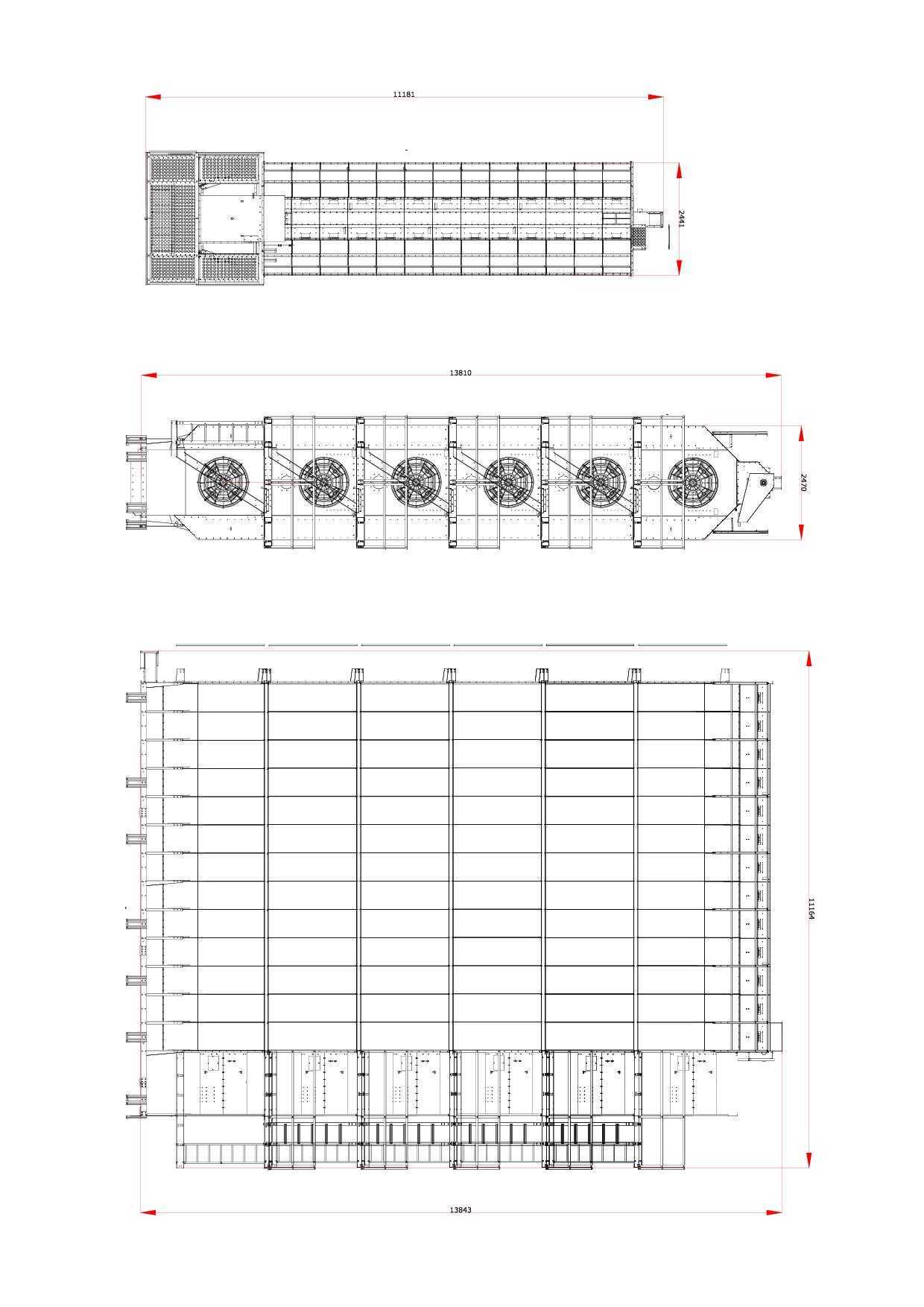

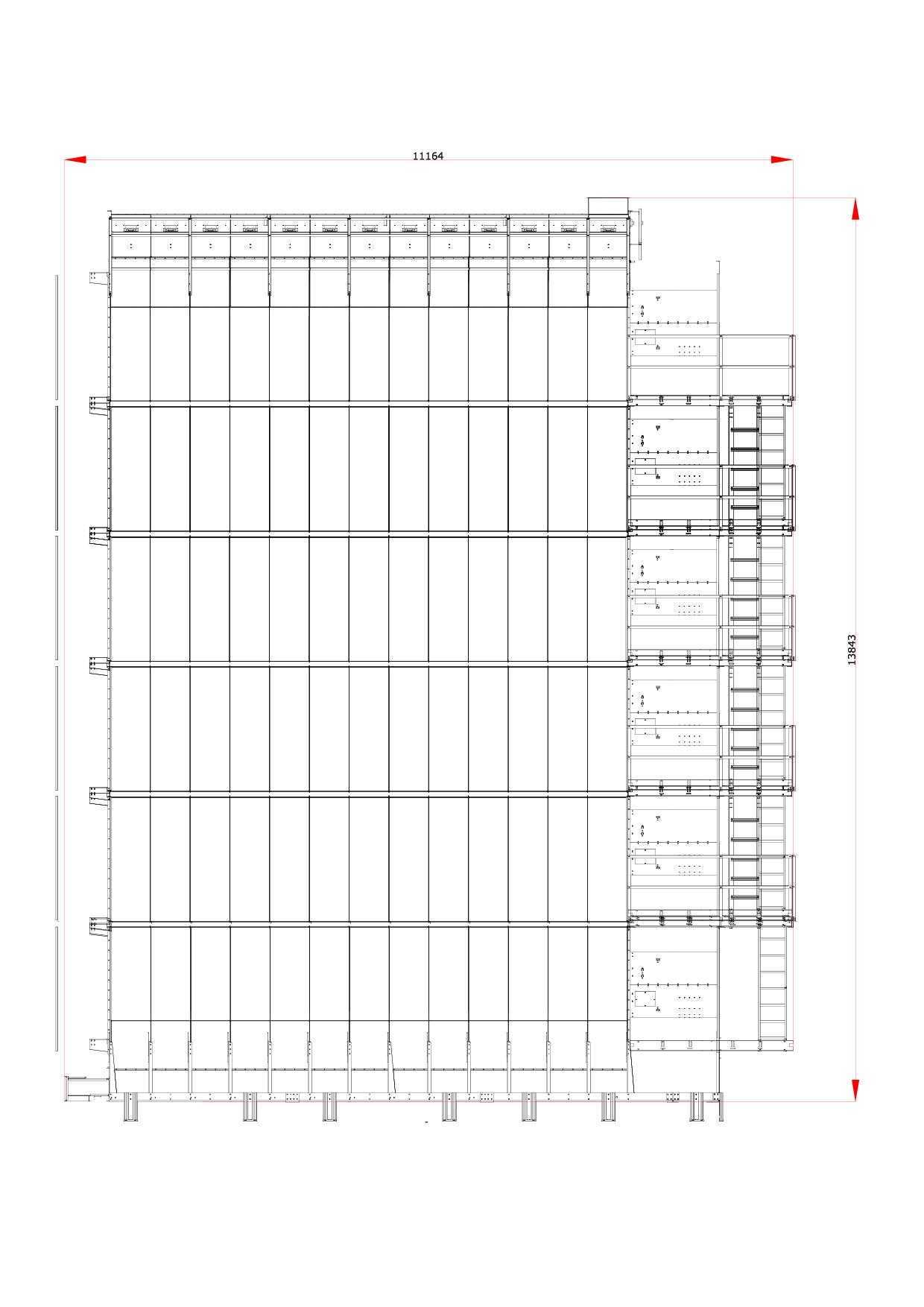

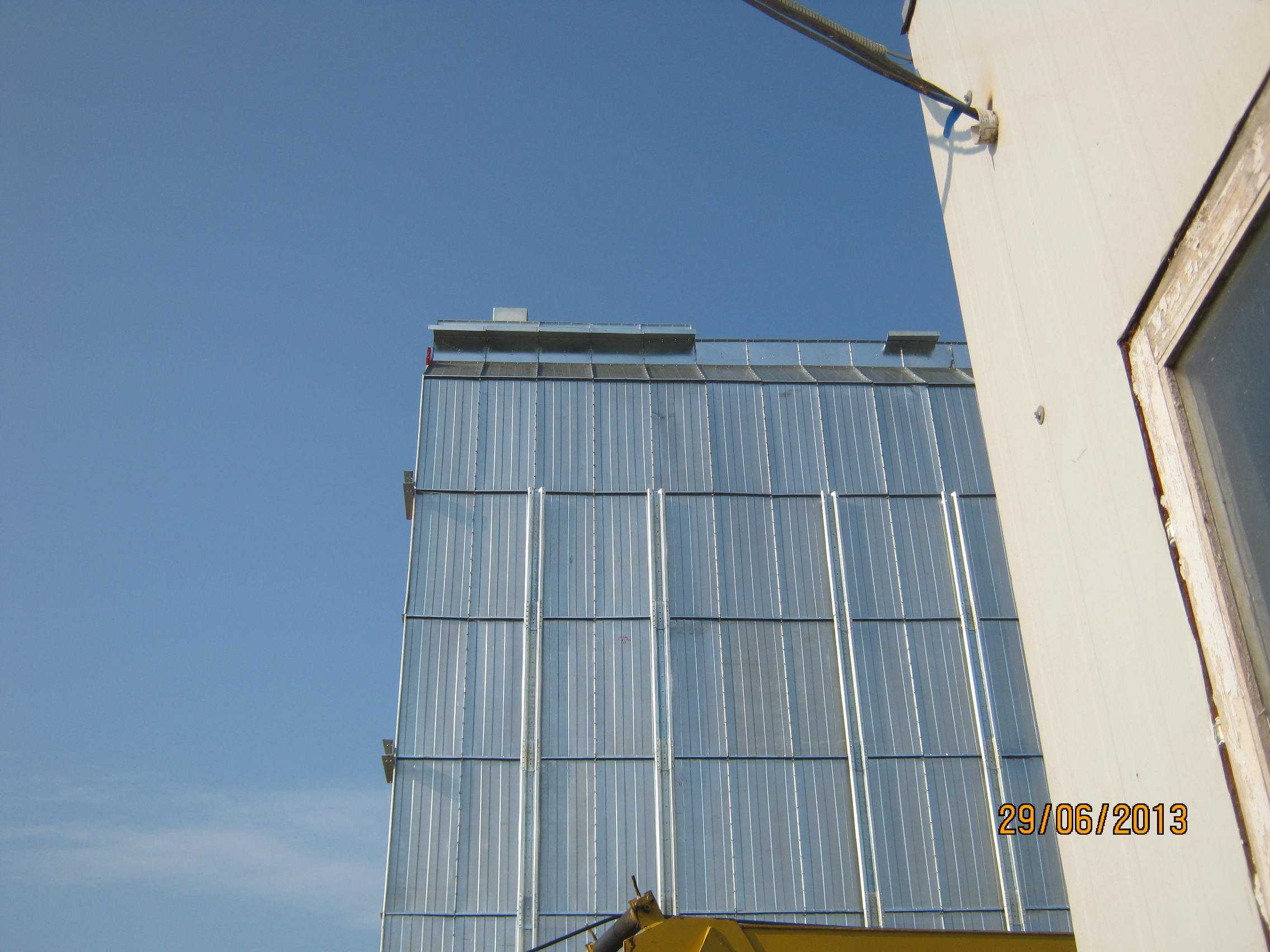

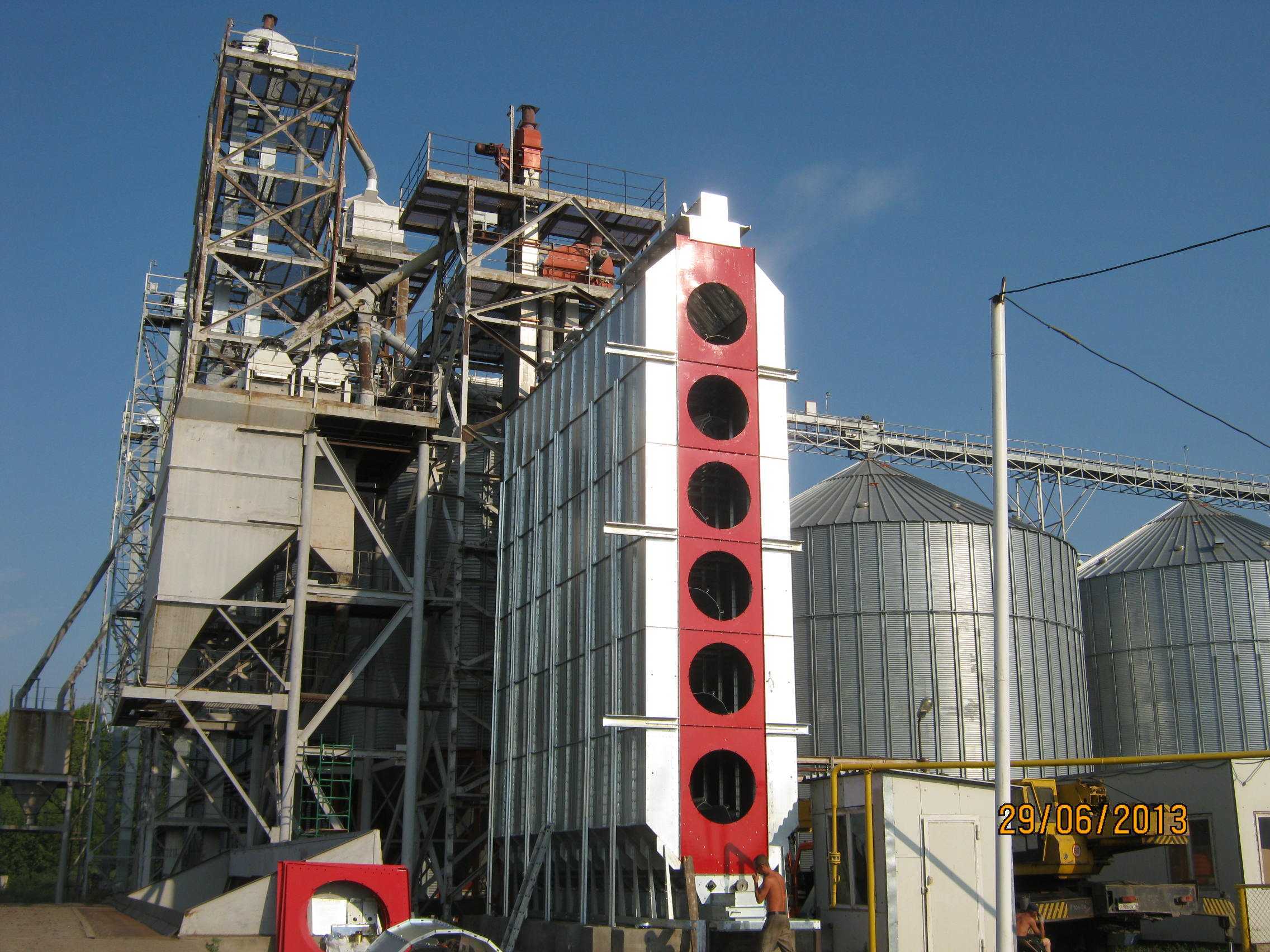

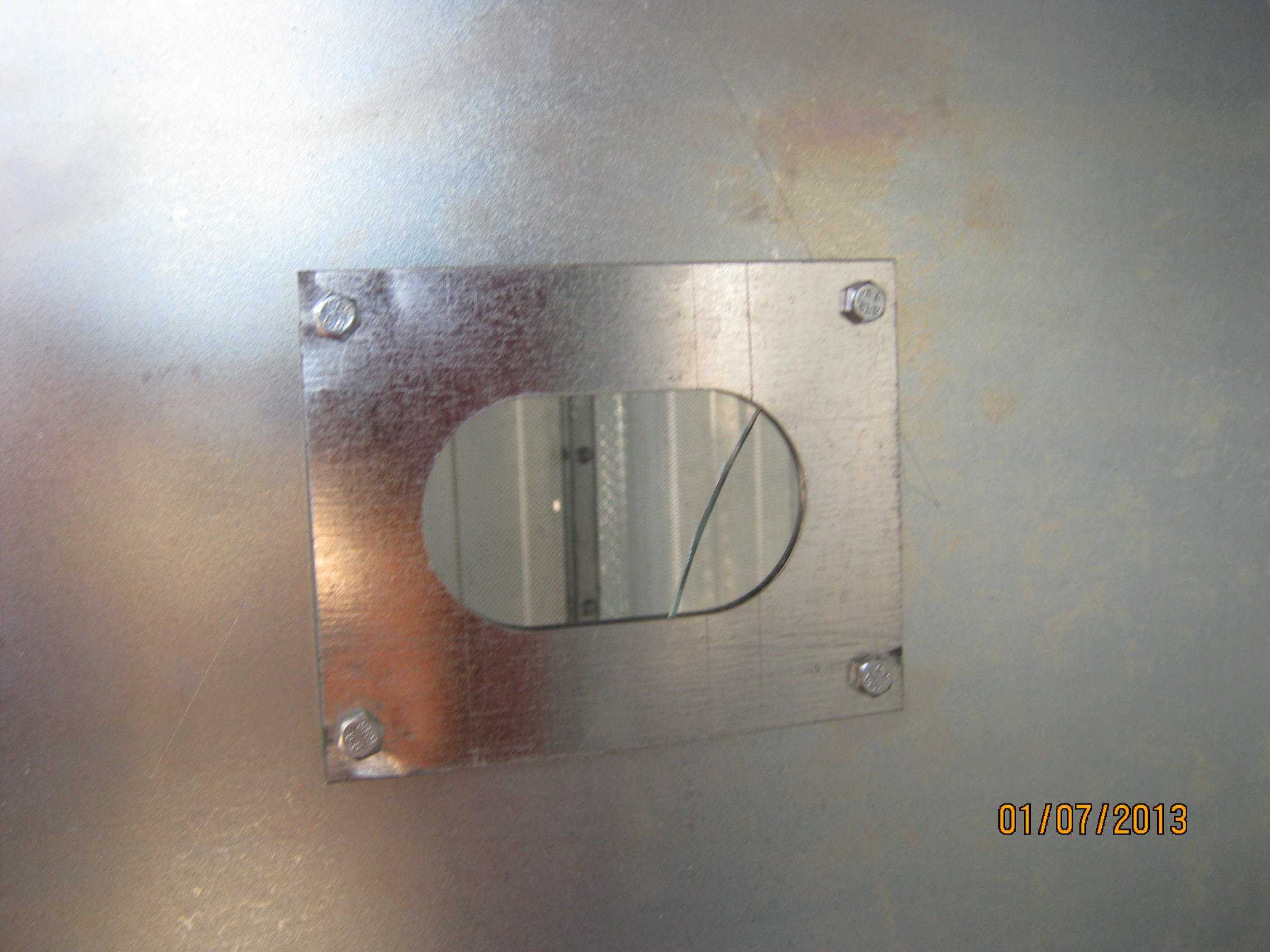

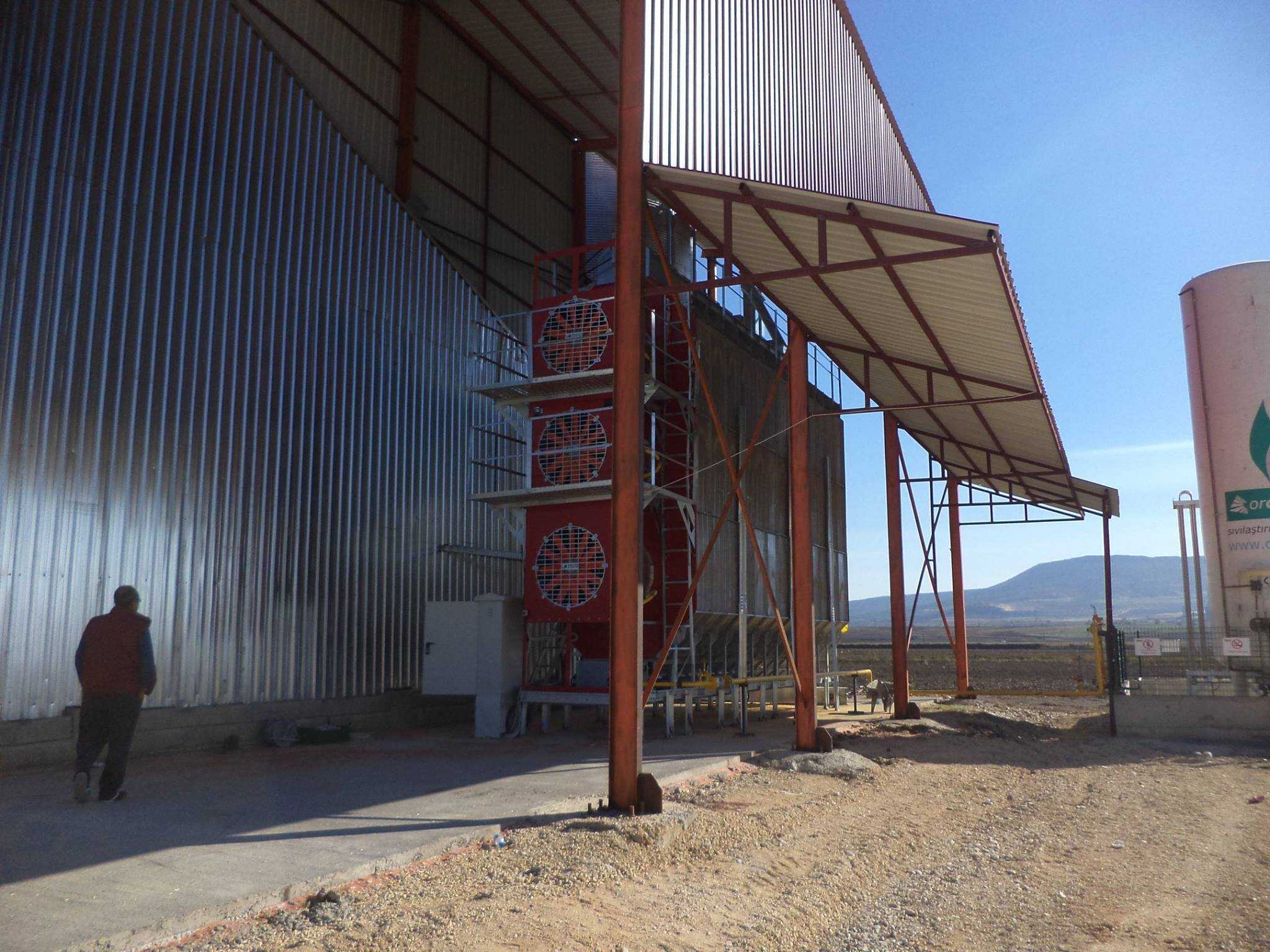

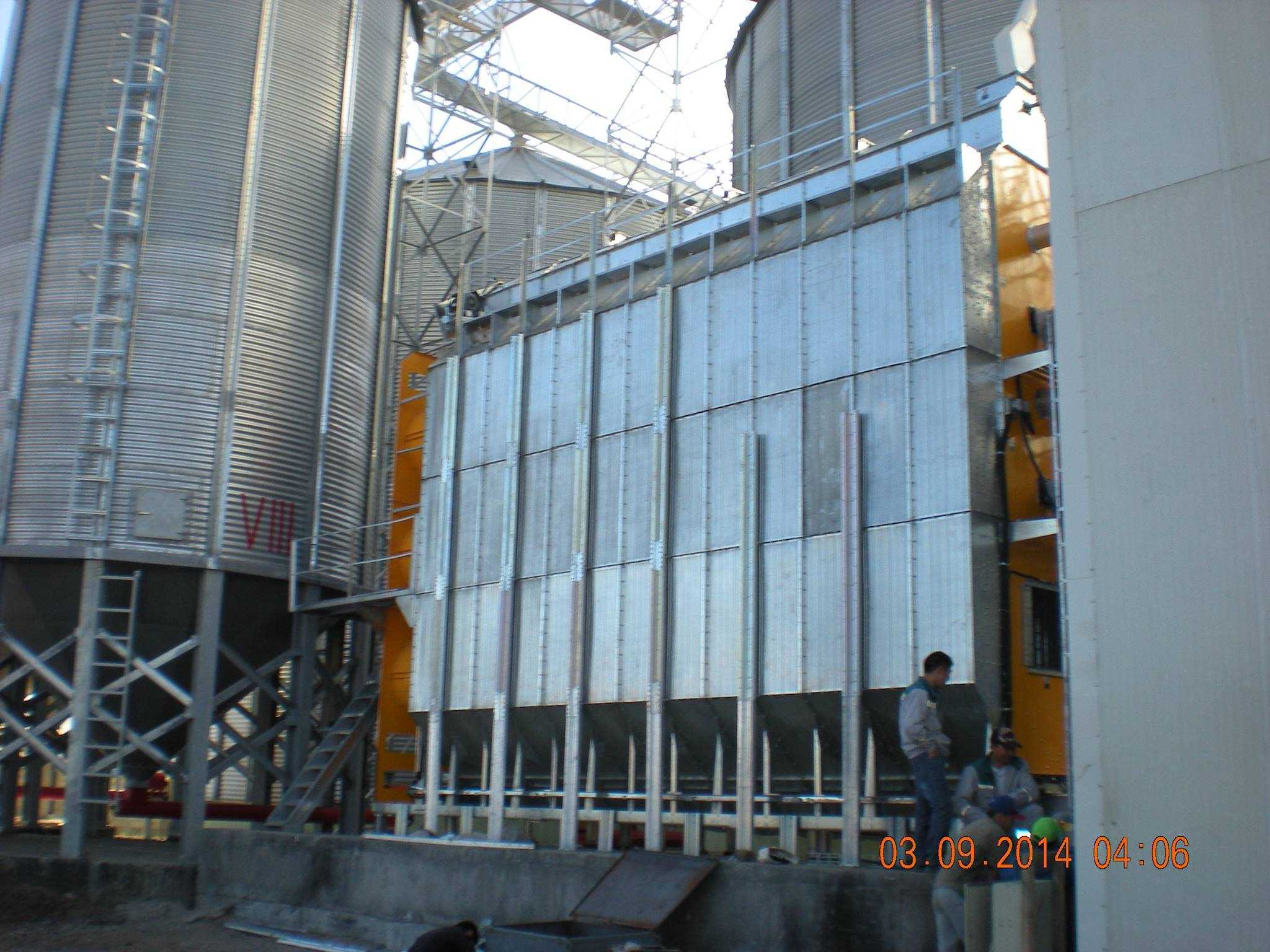

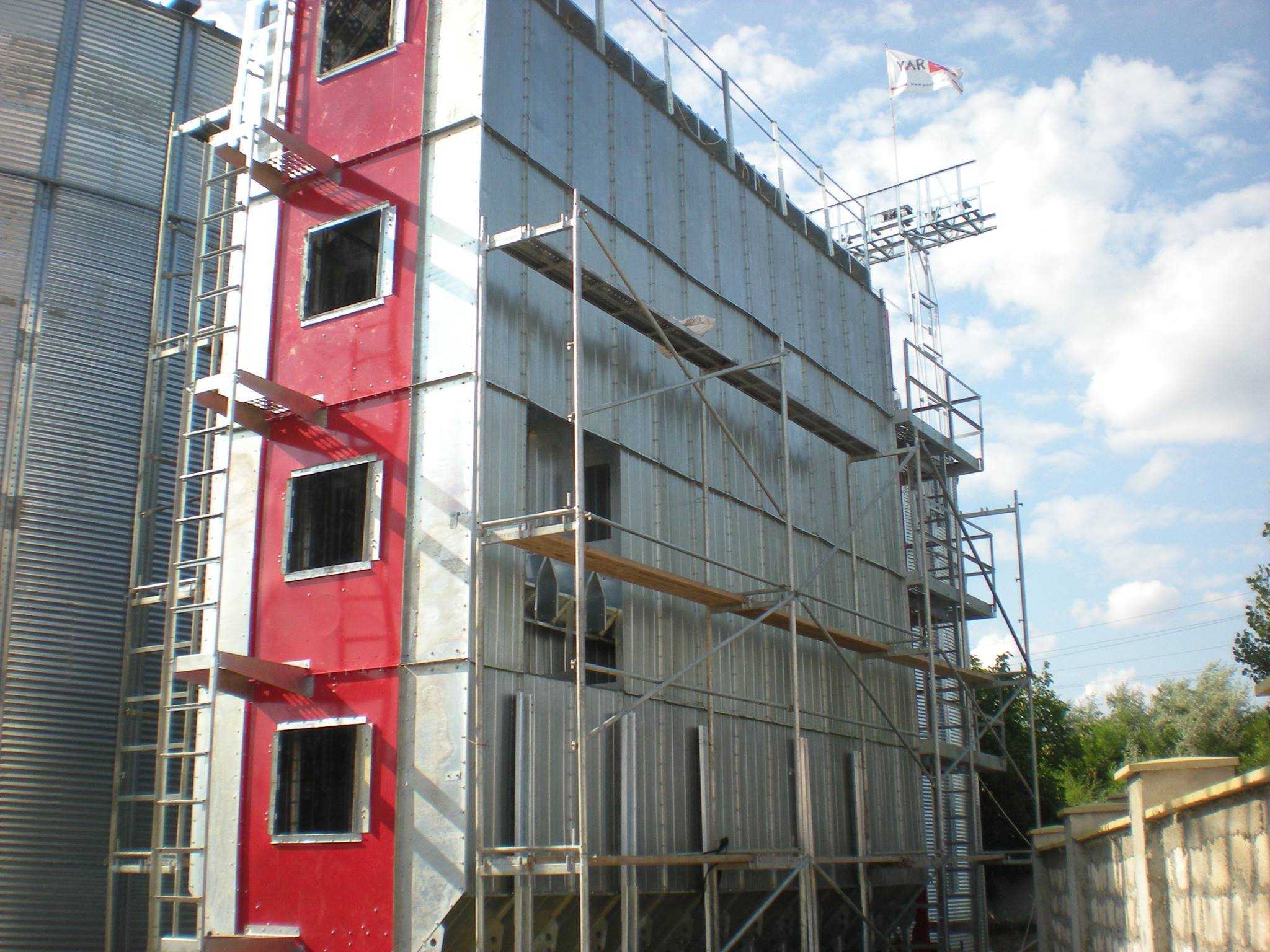

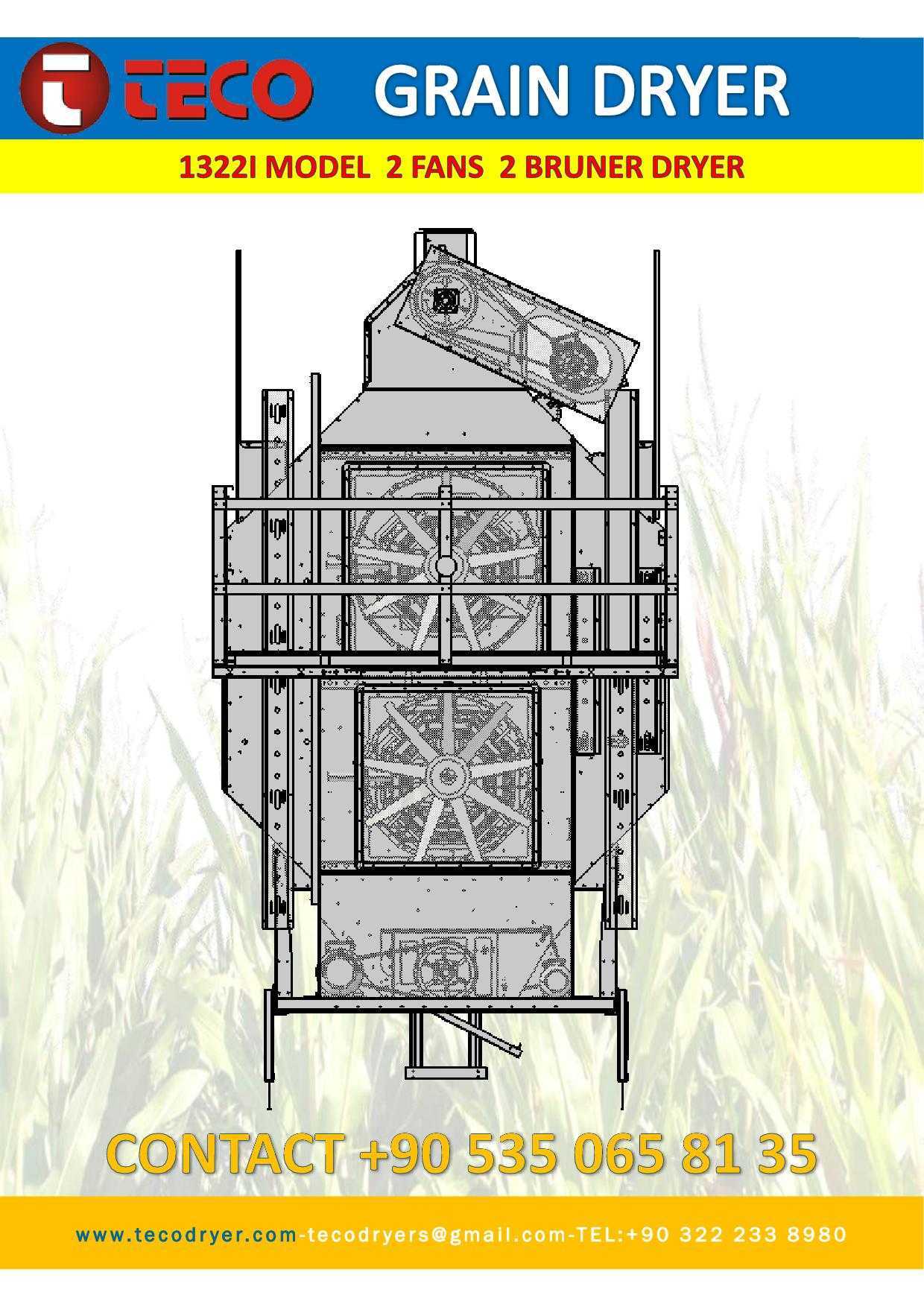

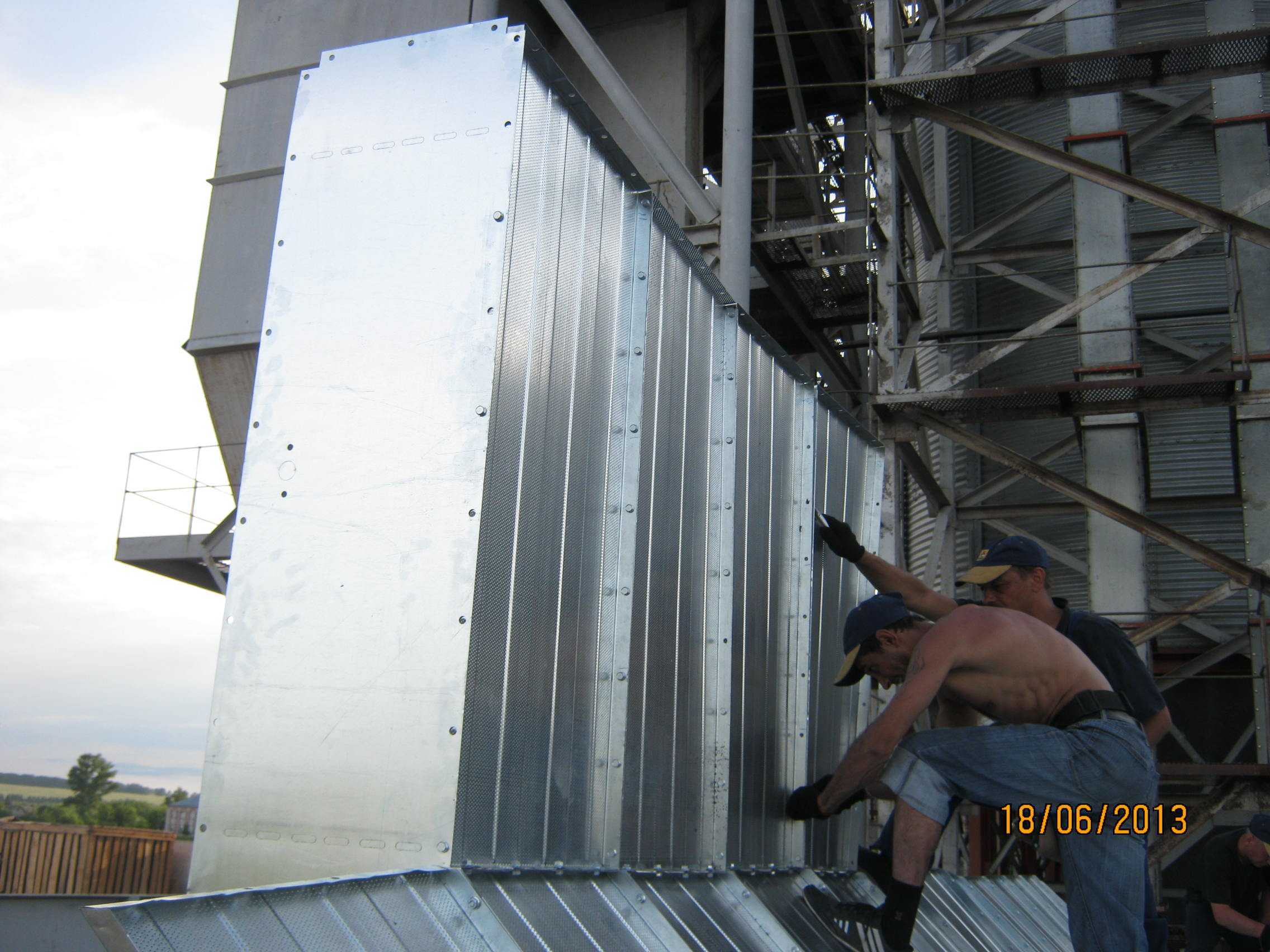

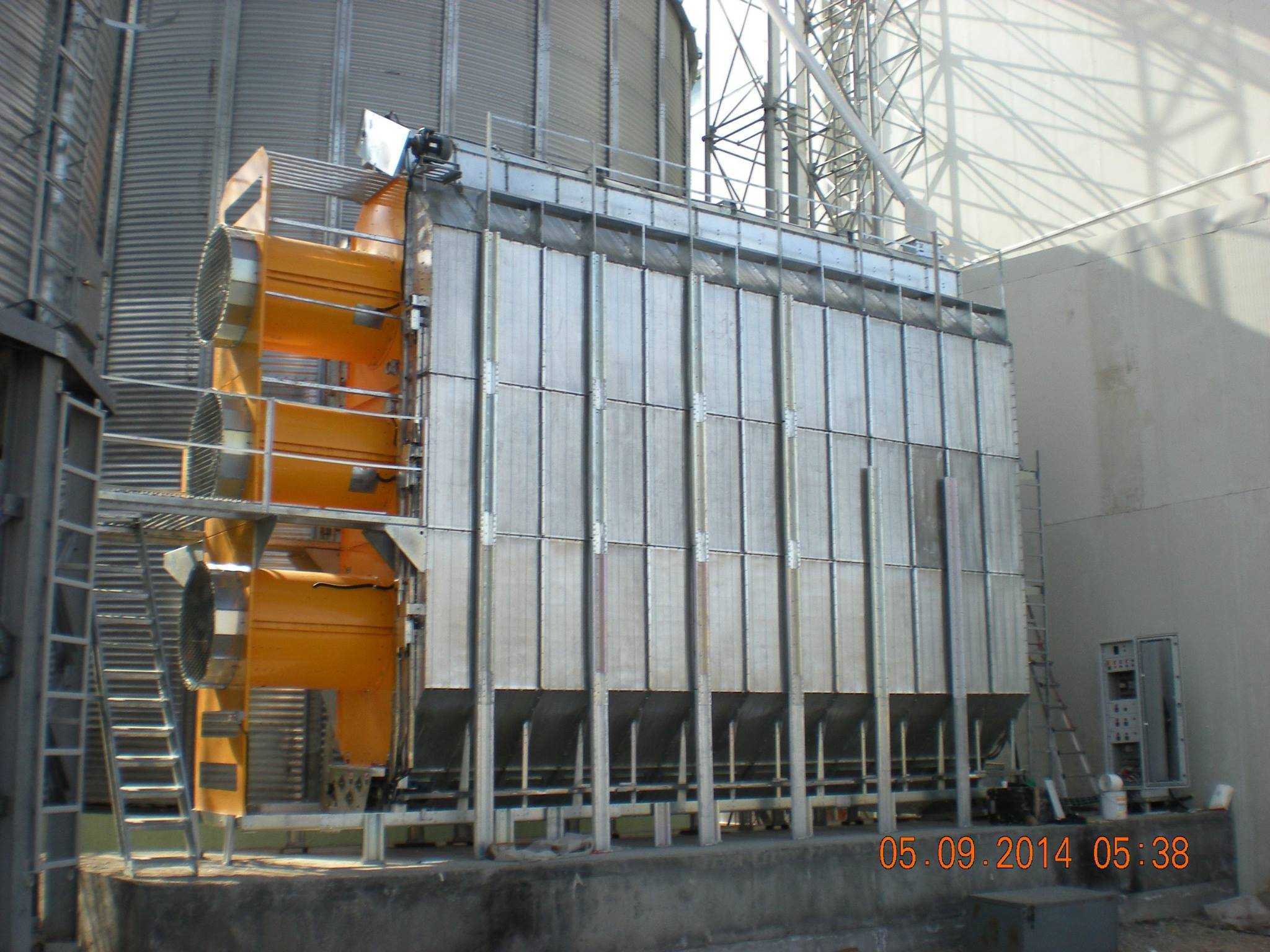

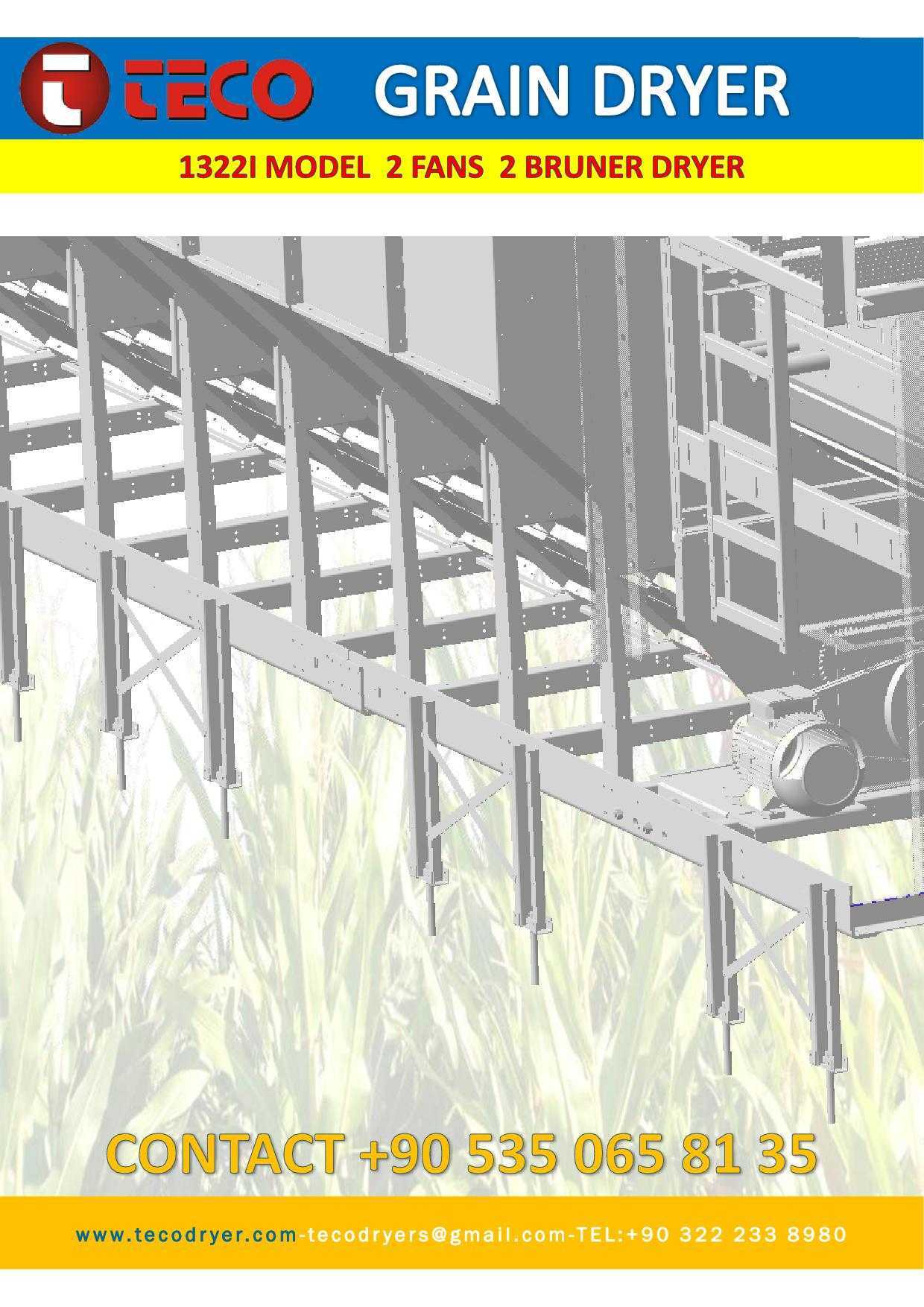

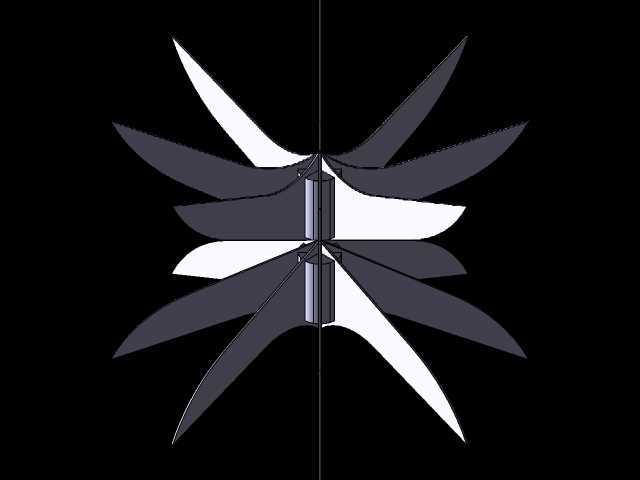

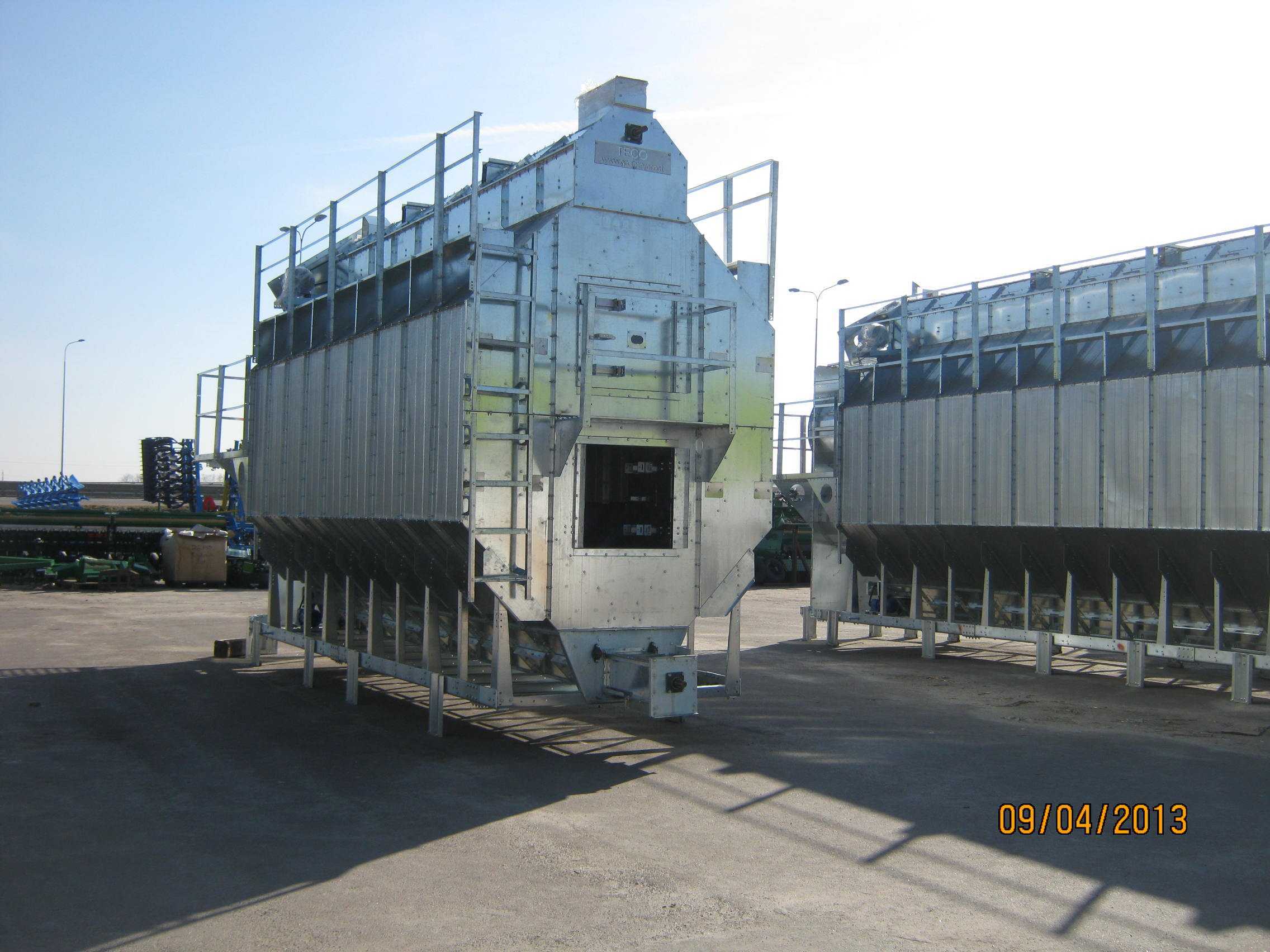

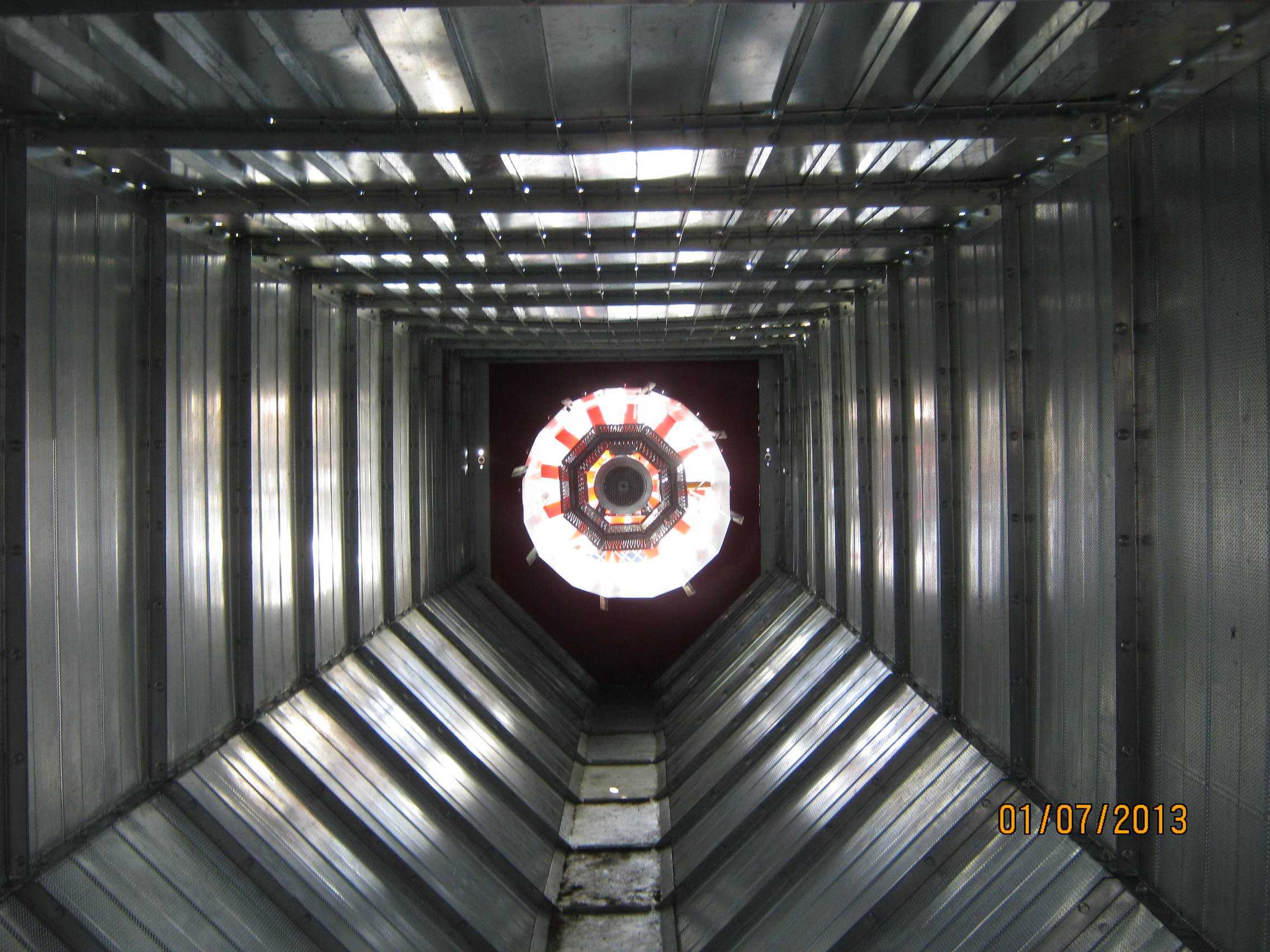

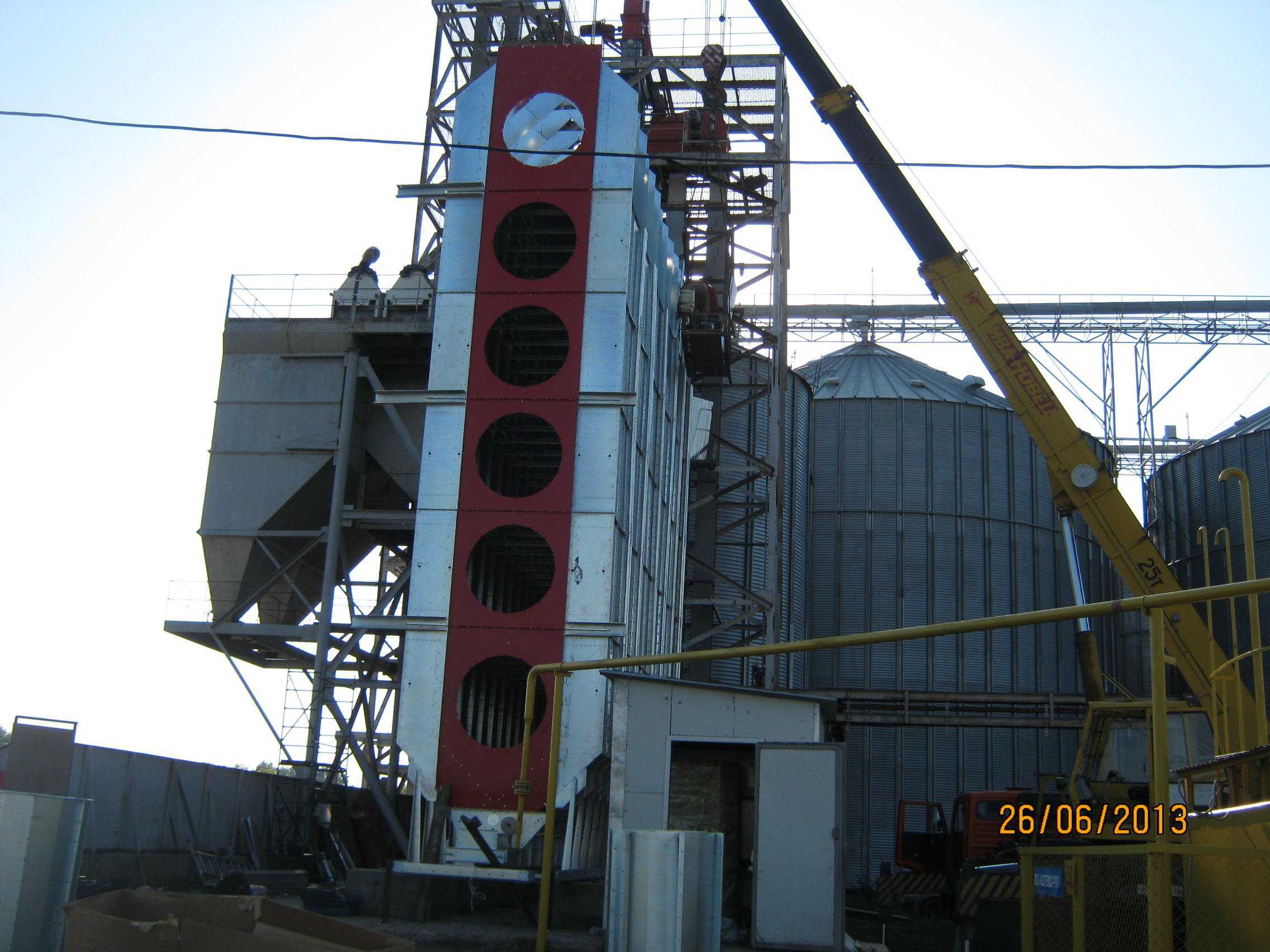

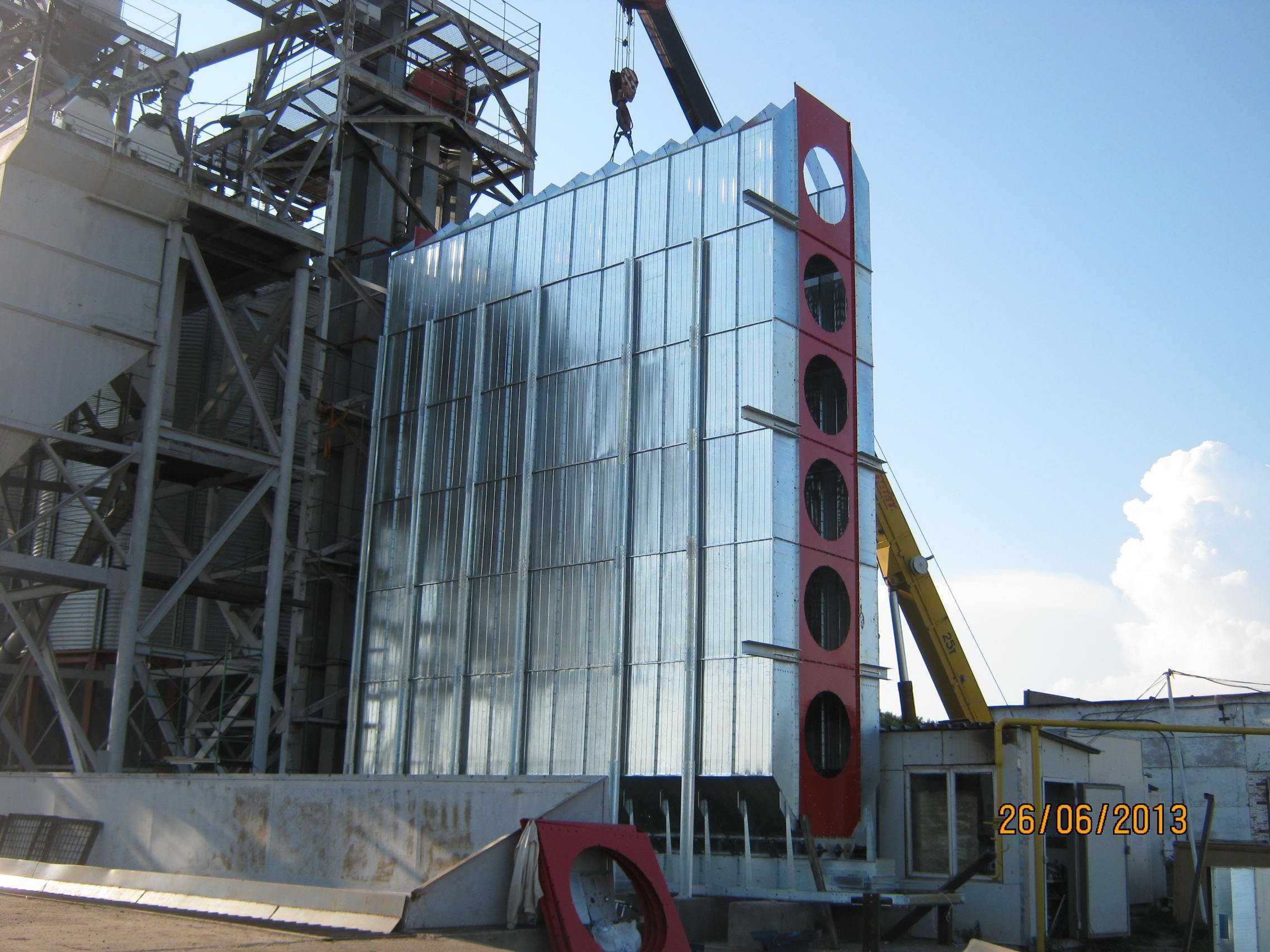

　　这套塔式谷物烘干设备的三维结构，核心面向规模化粮食收储、粮油加工、农垦产区的产后处理场景搭建，区别于小型批次式烘干设备，整体采用连续作业的竖向层叠布局，适配单条产线每小时数十吨级的谷物处理需求，可覆盖玉米、小麦、水稻、大豆等多种颗粒状粮油作物的降水作业。从结构设计逻辑来看，设备主体采用模块化拼装的竖塔结构，外层为镀锌压型板拼接的保温围护层，既减少烘干过程中的热量散失，也能抵御户外露天安装的风雨侵蚀，所有拼接边都做了折边密封处理，避免外部冷风渗入塔内干扰温场稳定。塔体侧面集成的多段斜向热风分布单元，是整套设备的核心换热结构，每段风道都做了等压风室设计，确保进入粮层的热风风速均匀，不会出现局部过热焦粮或者局部风速过低降水不均的问题，

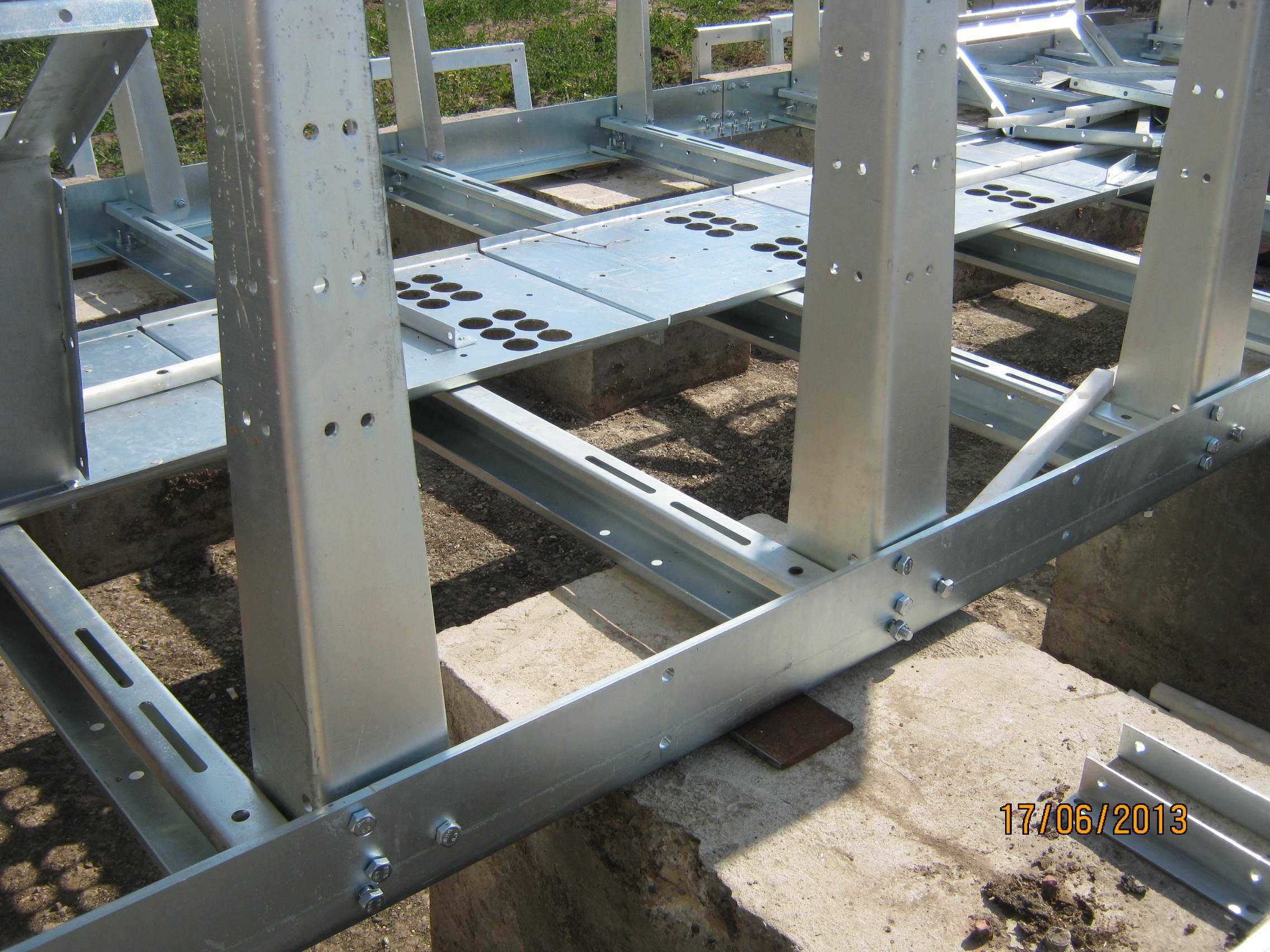

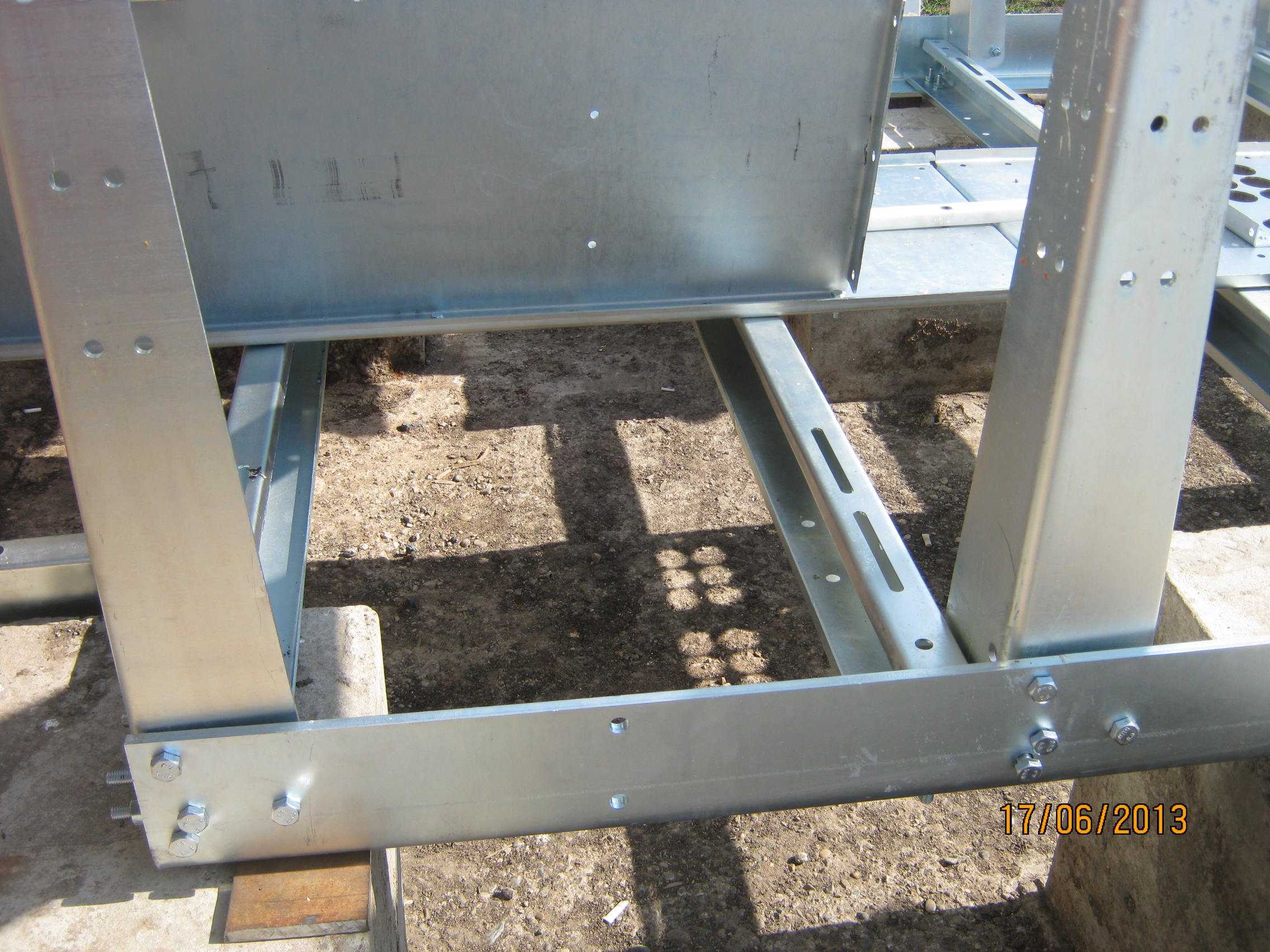

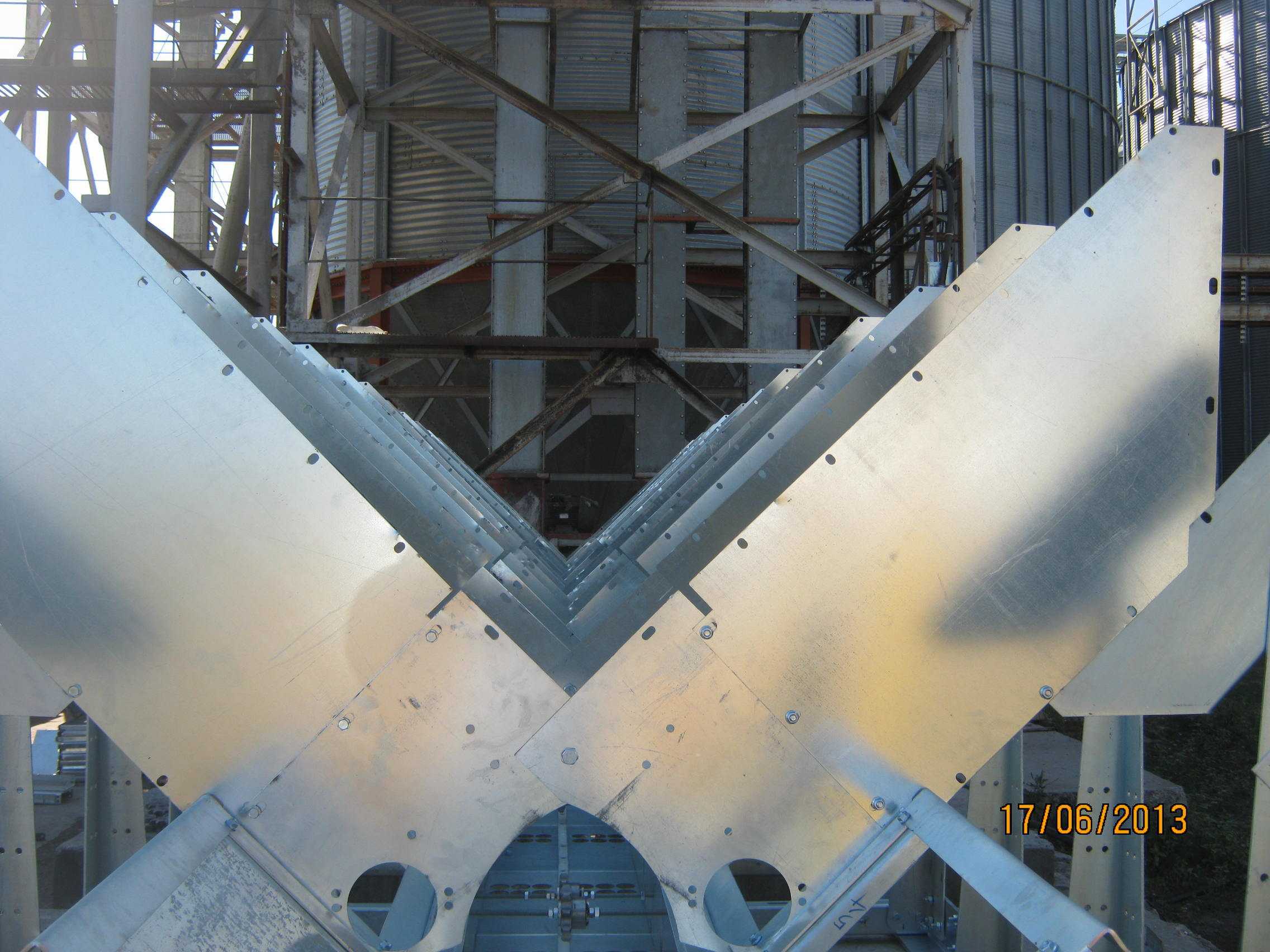

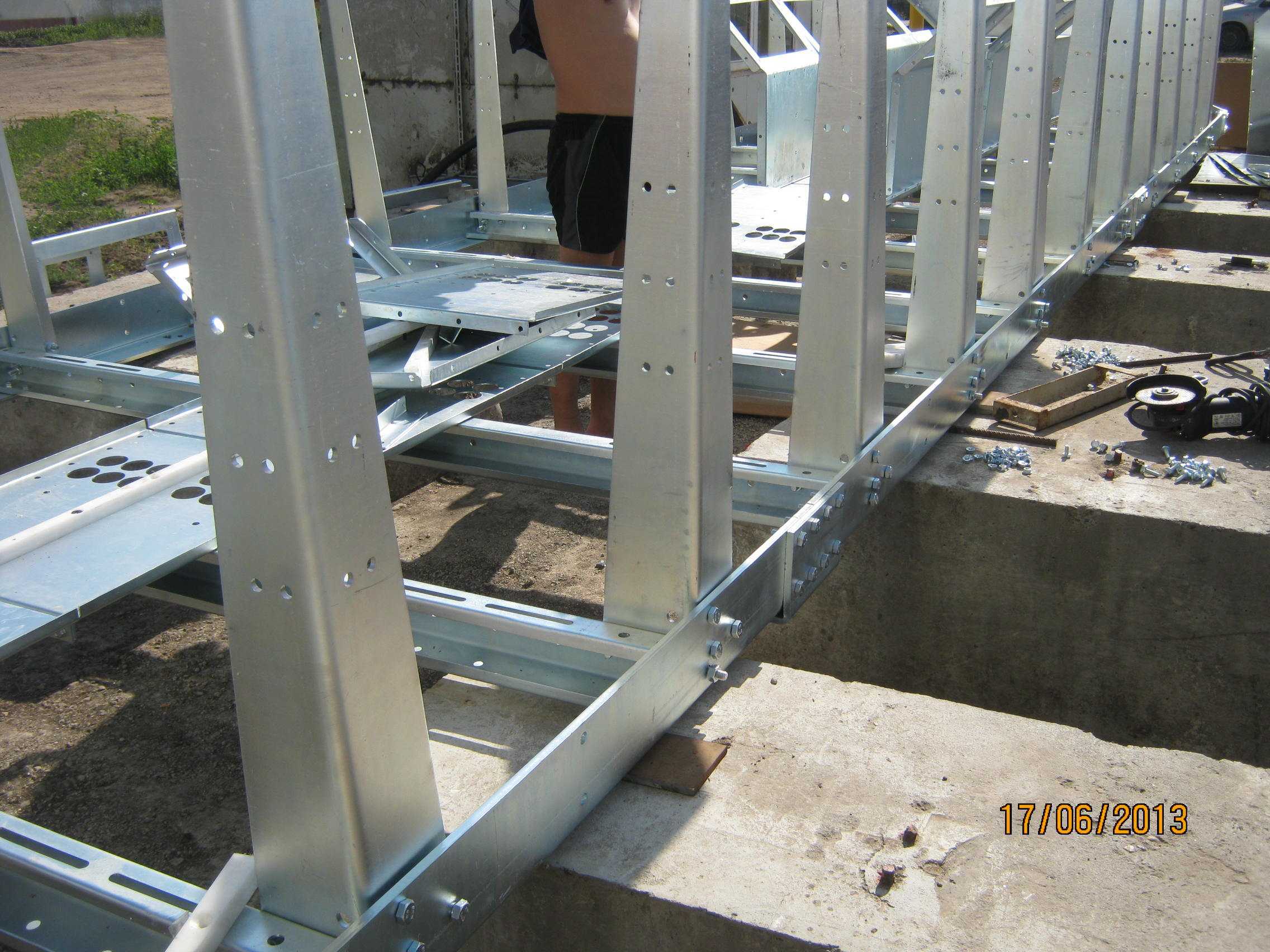

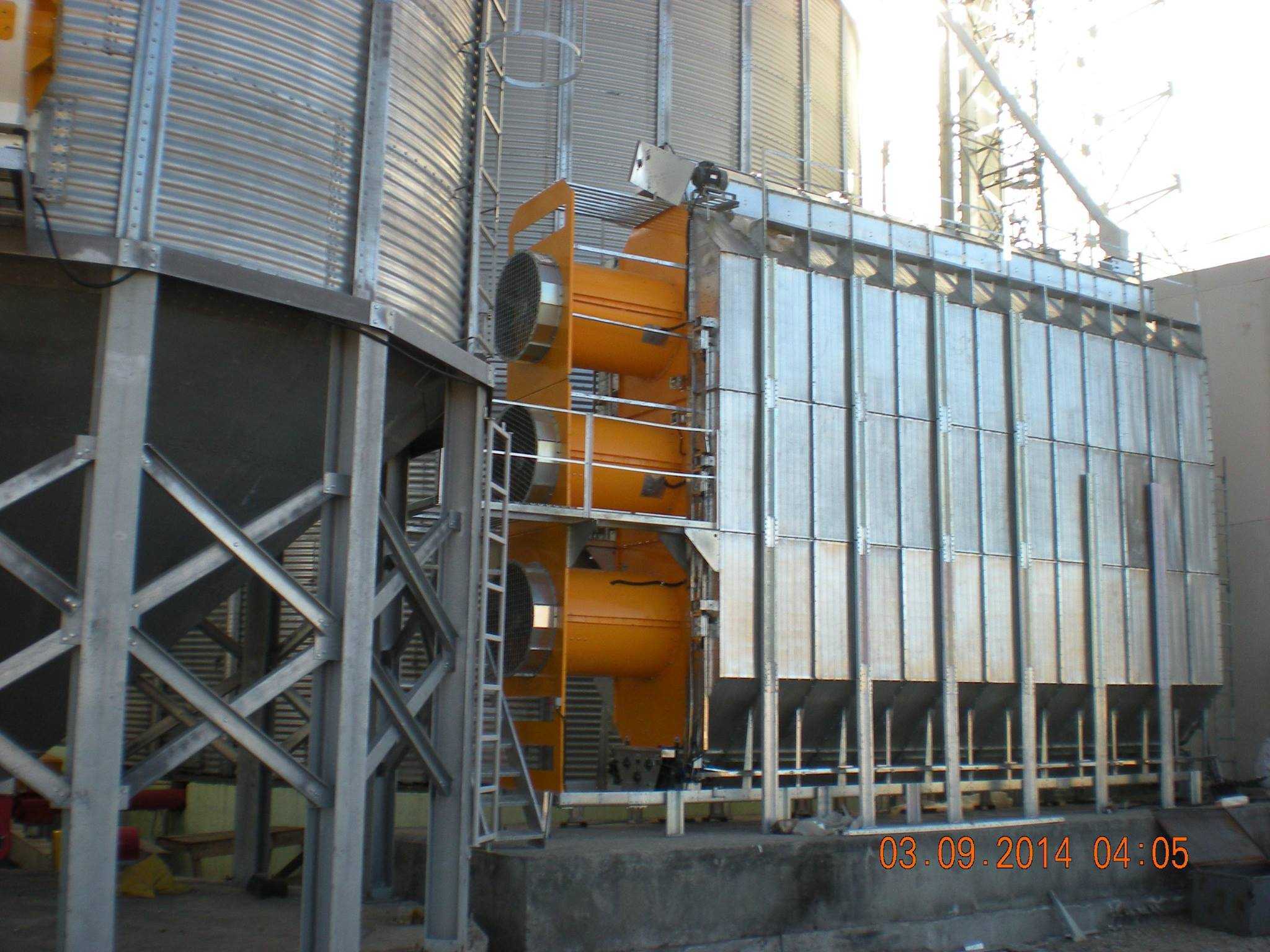

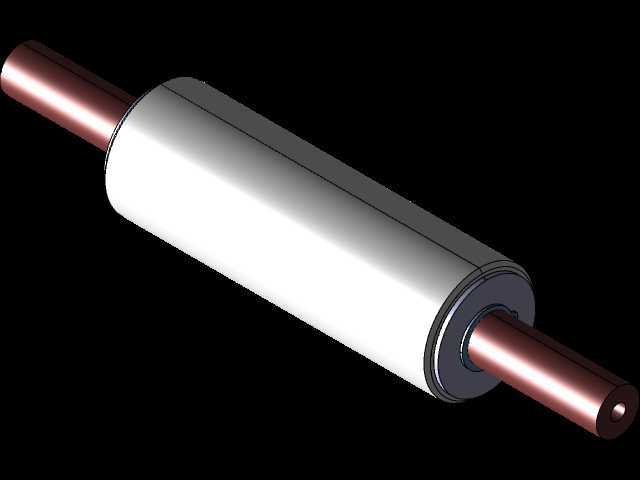

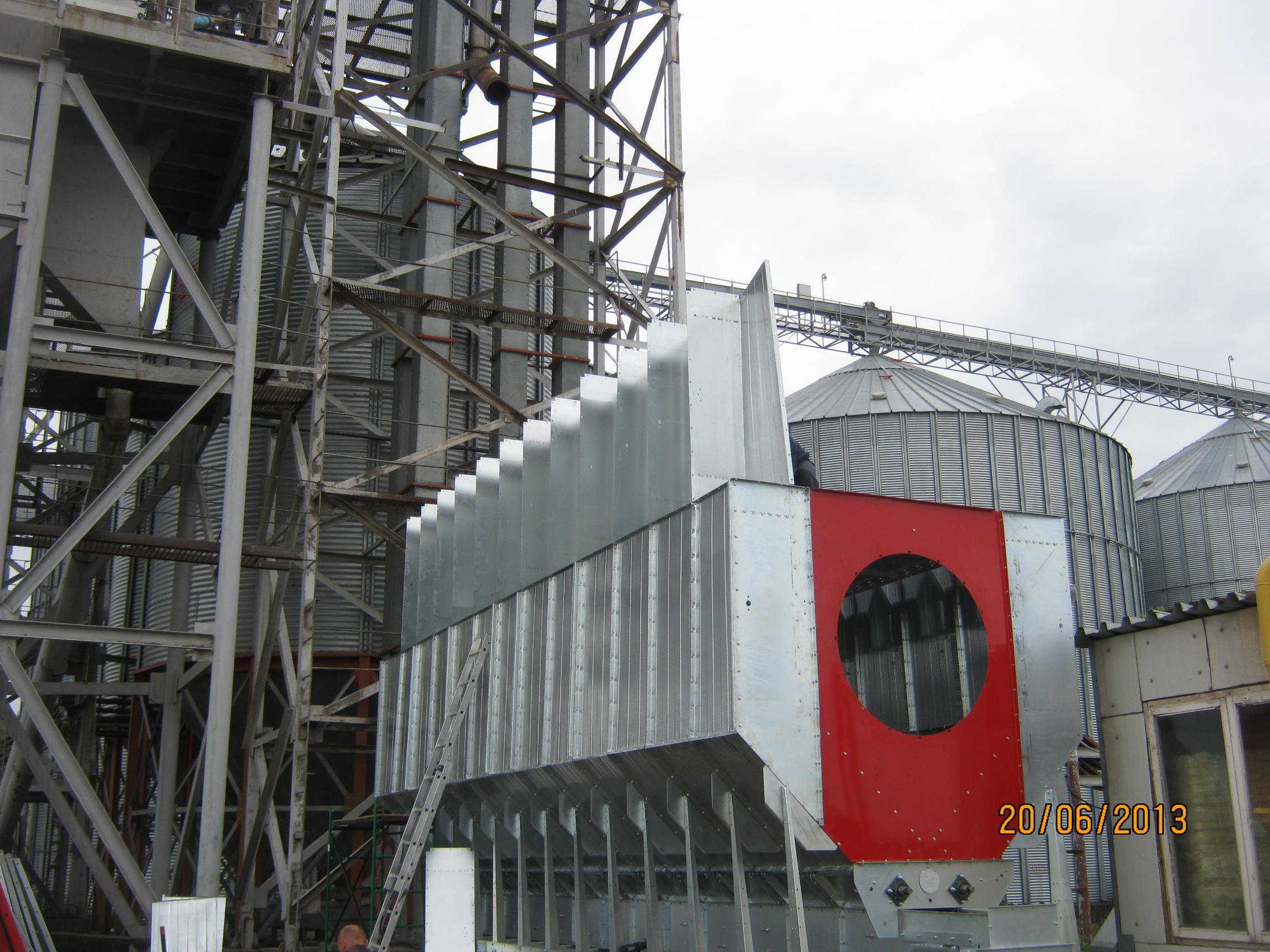

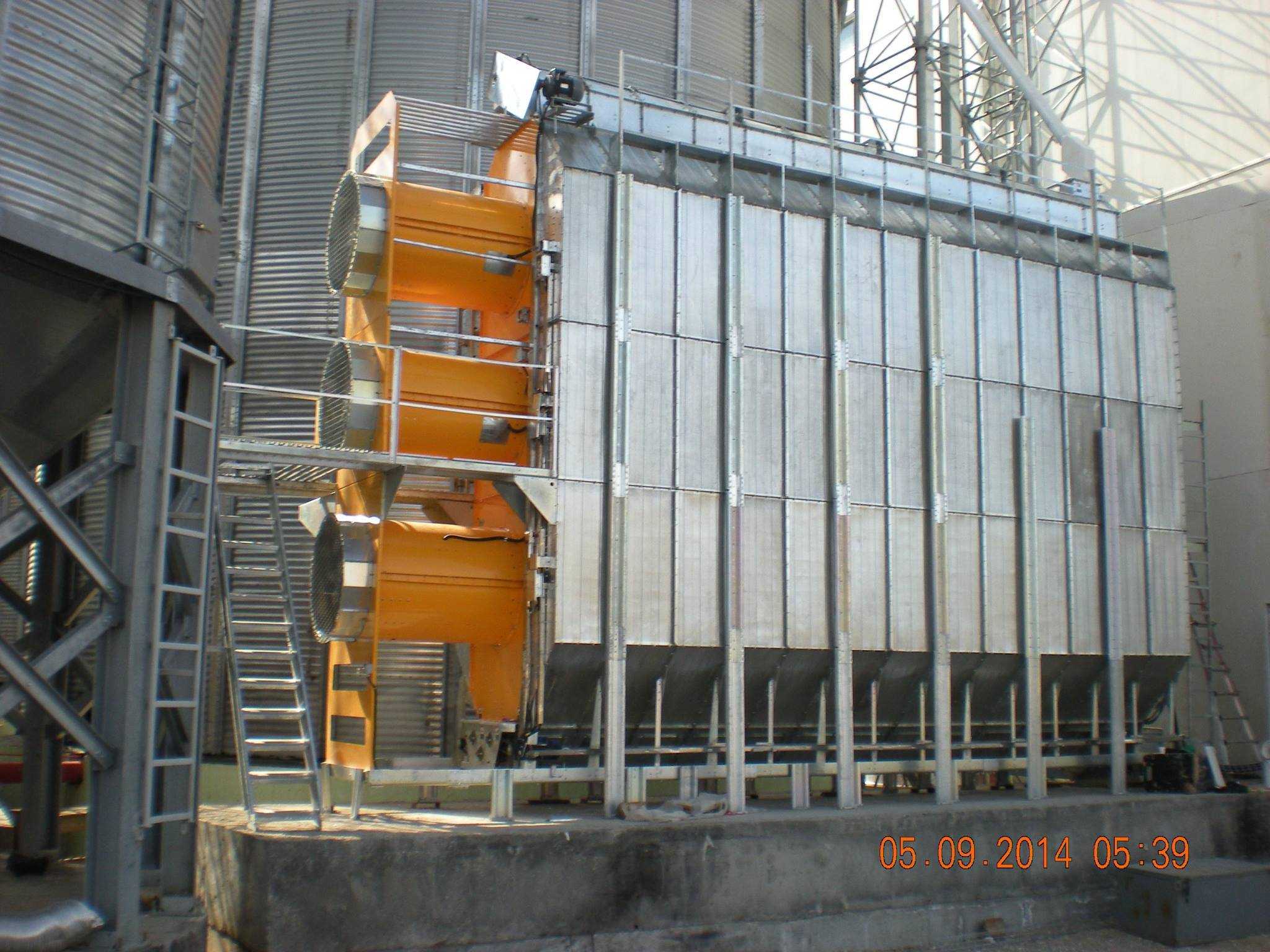

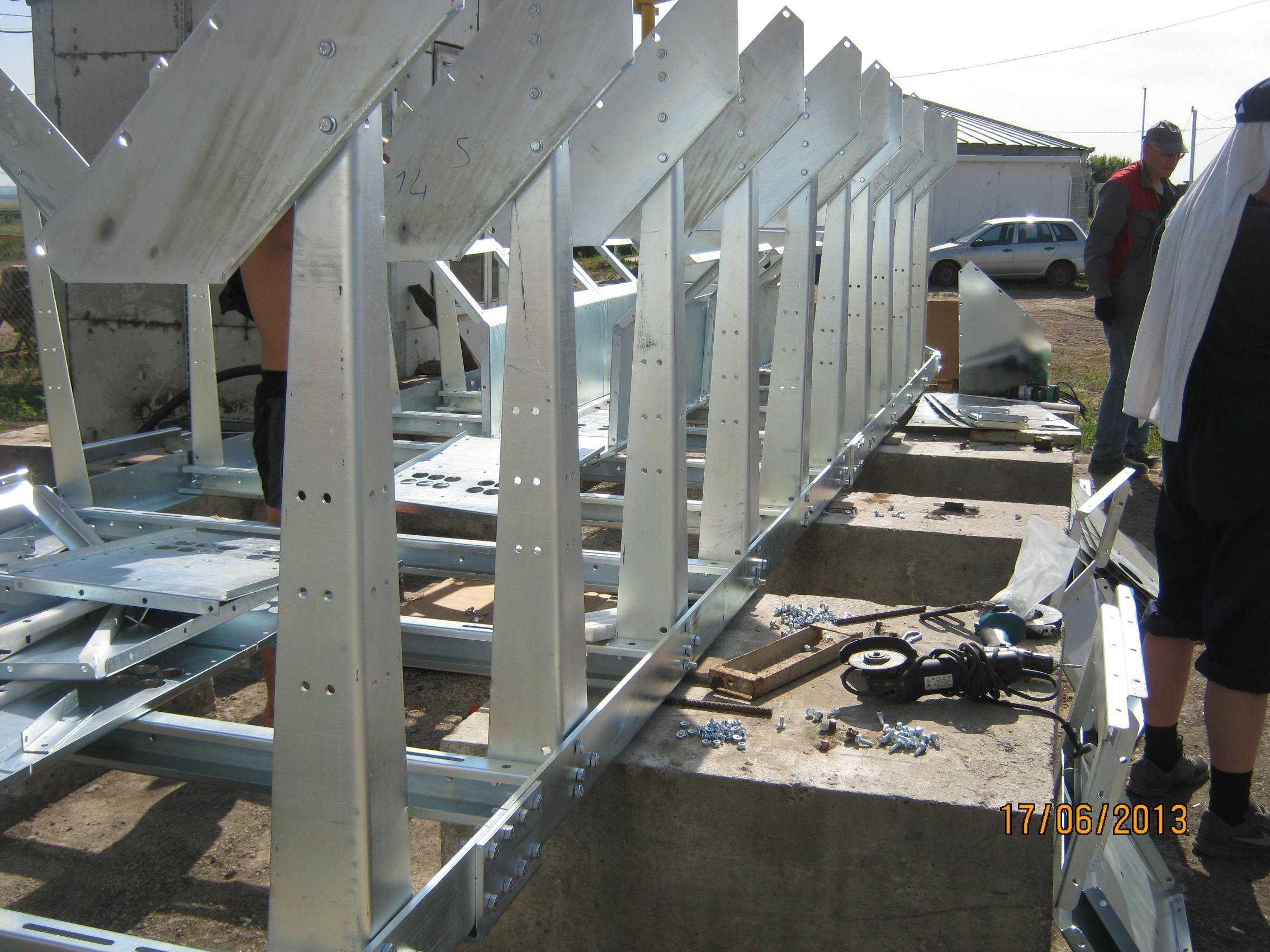

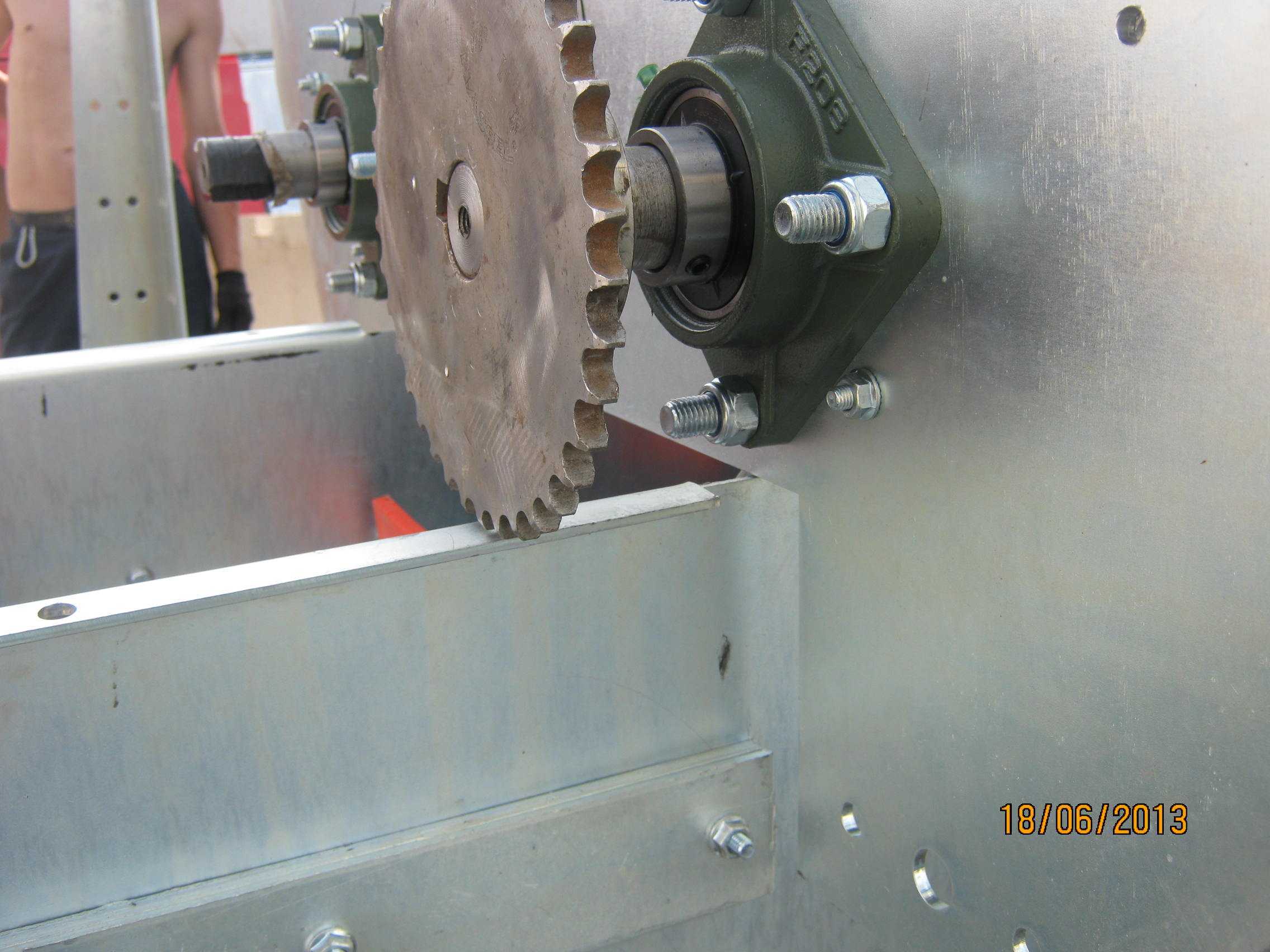

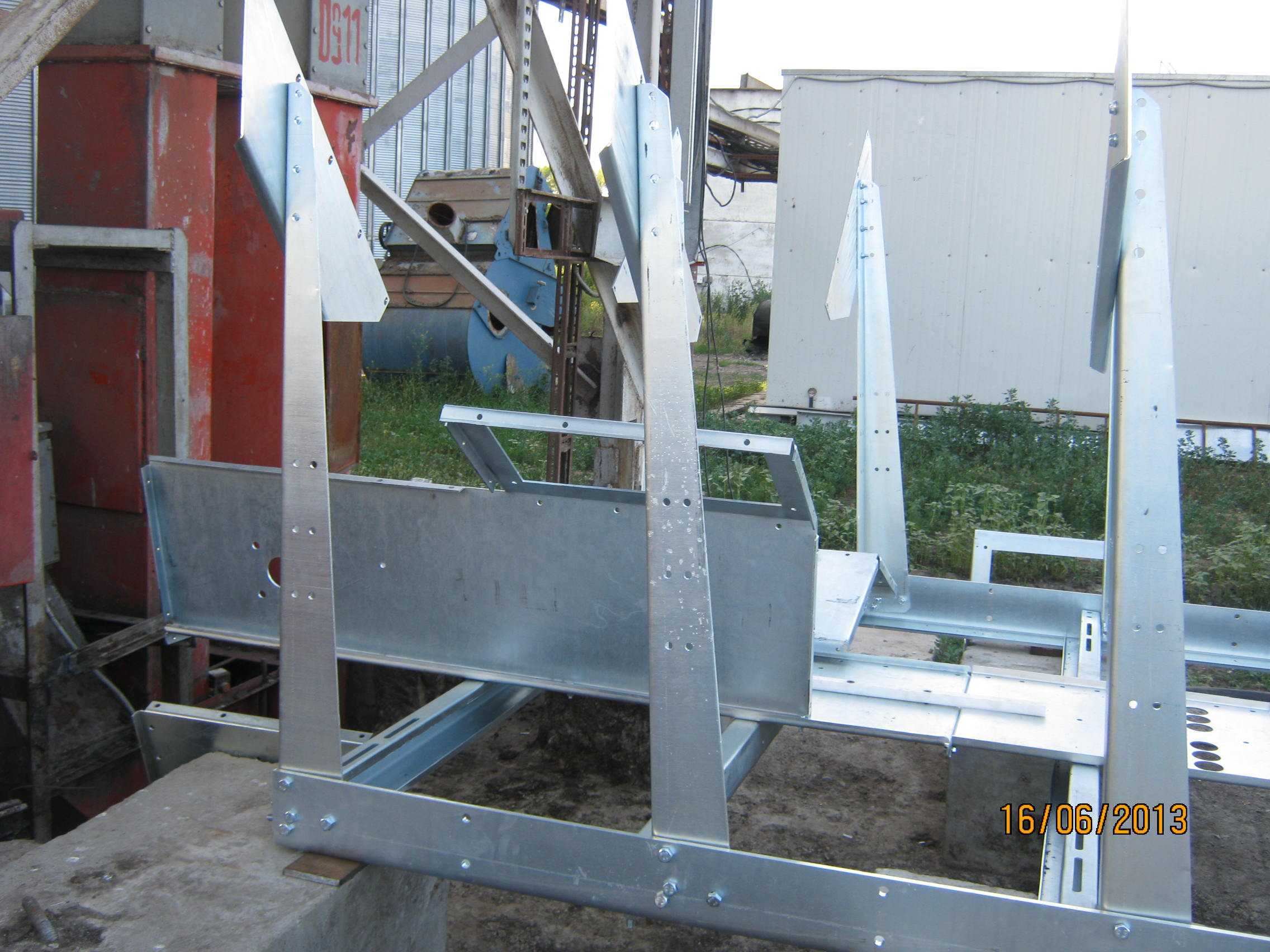

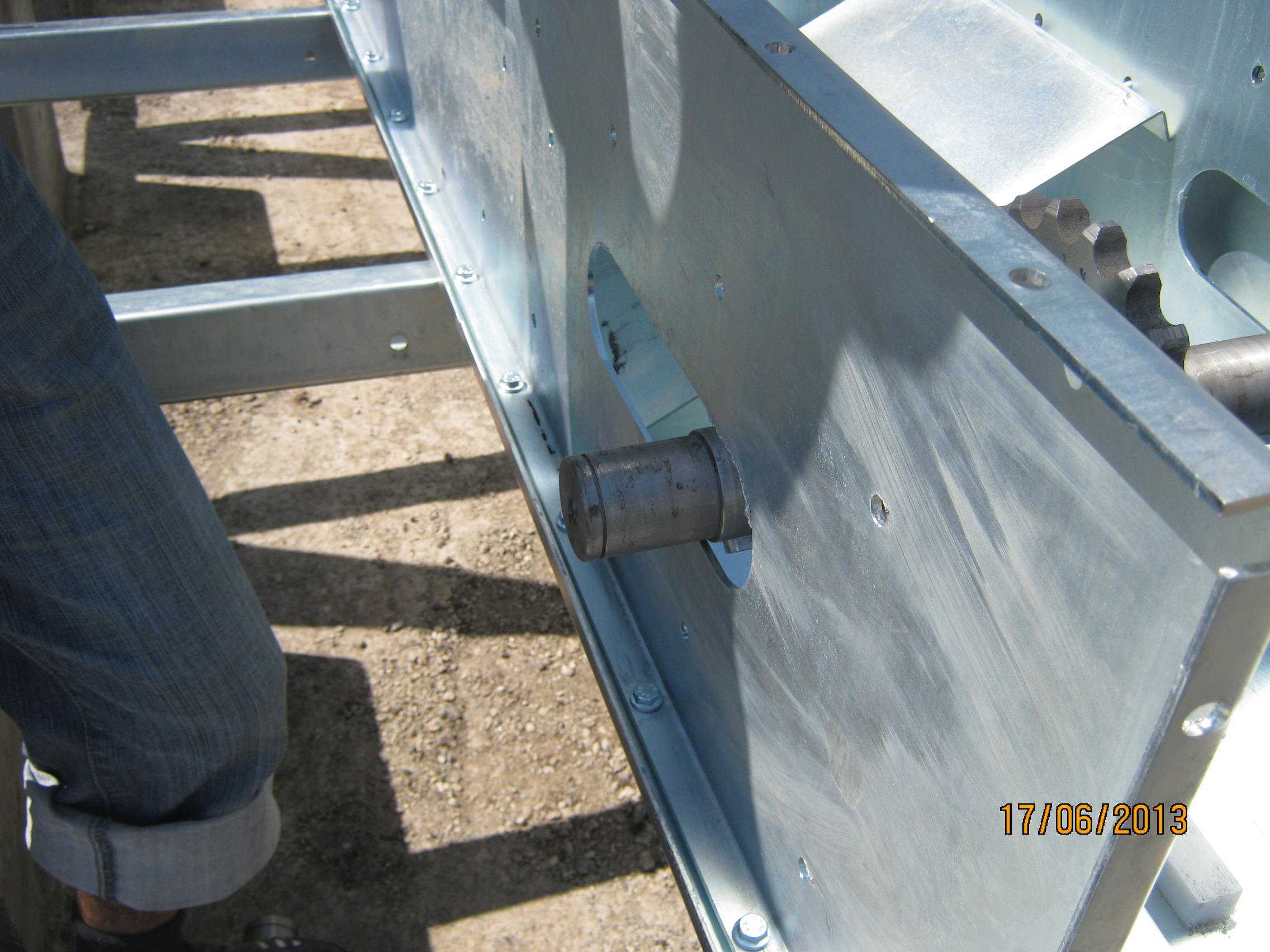

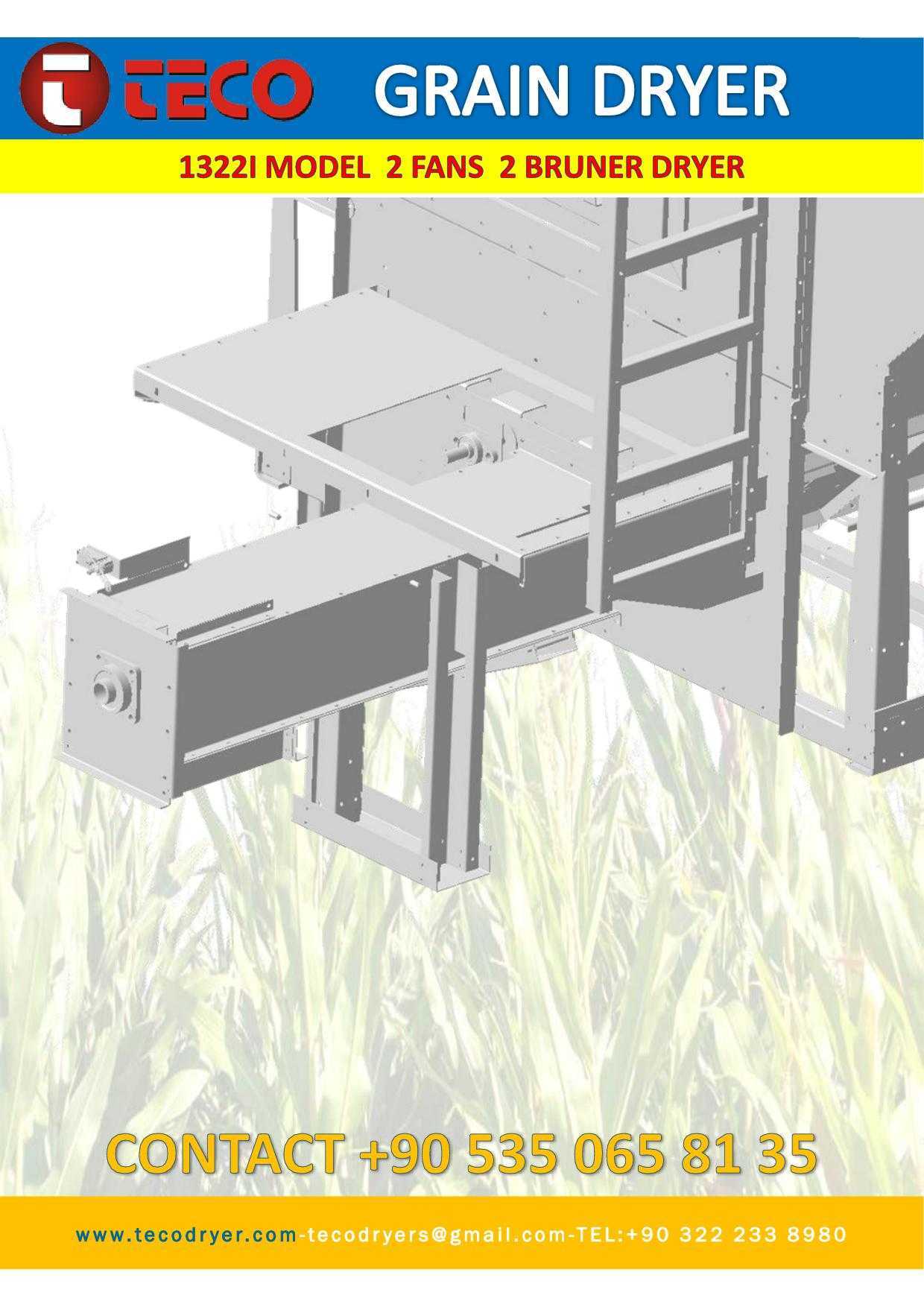

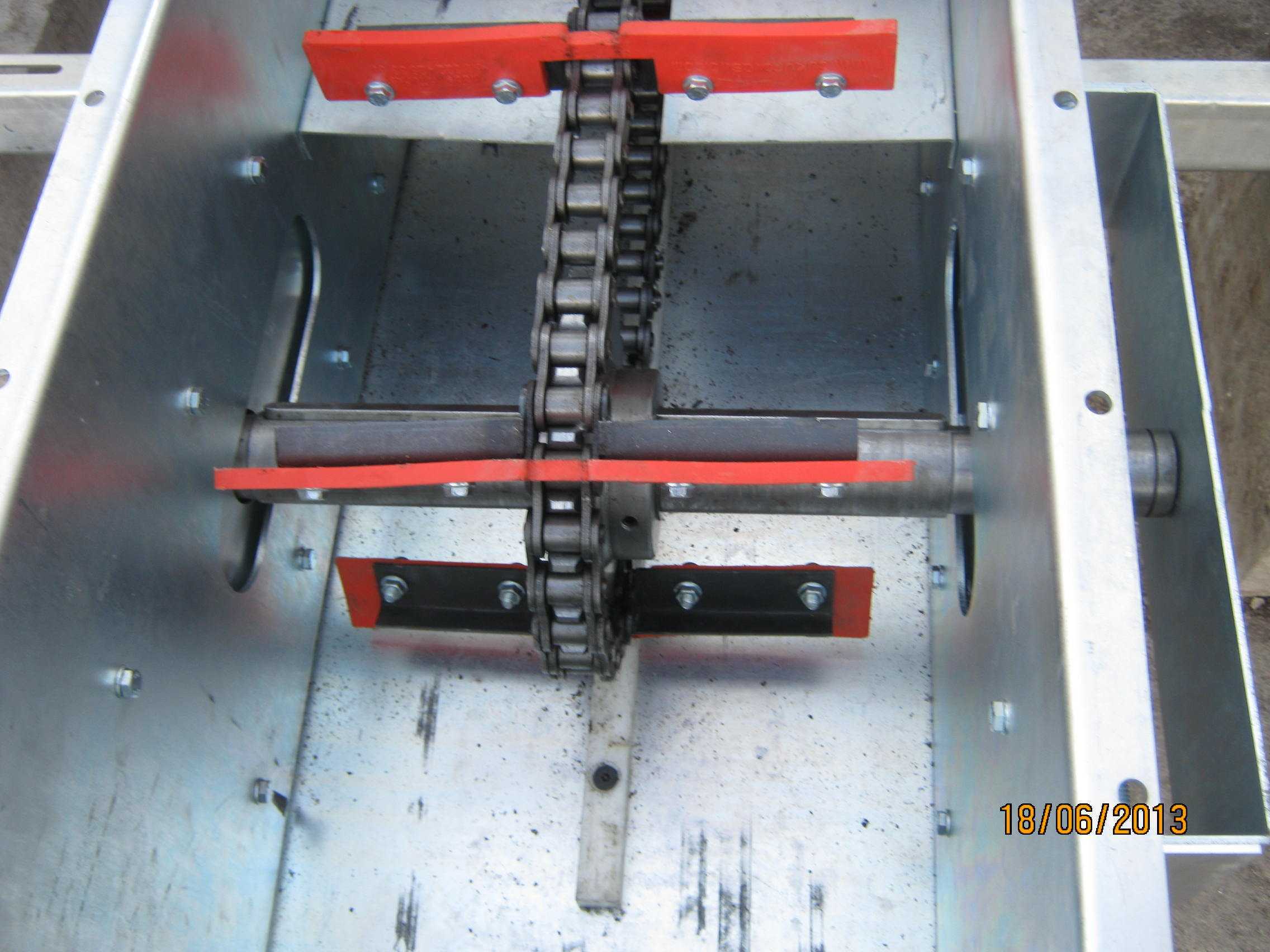

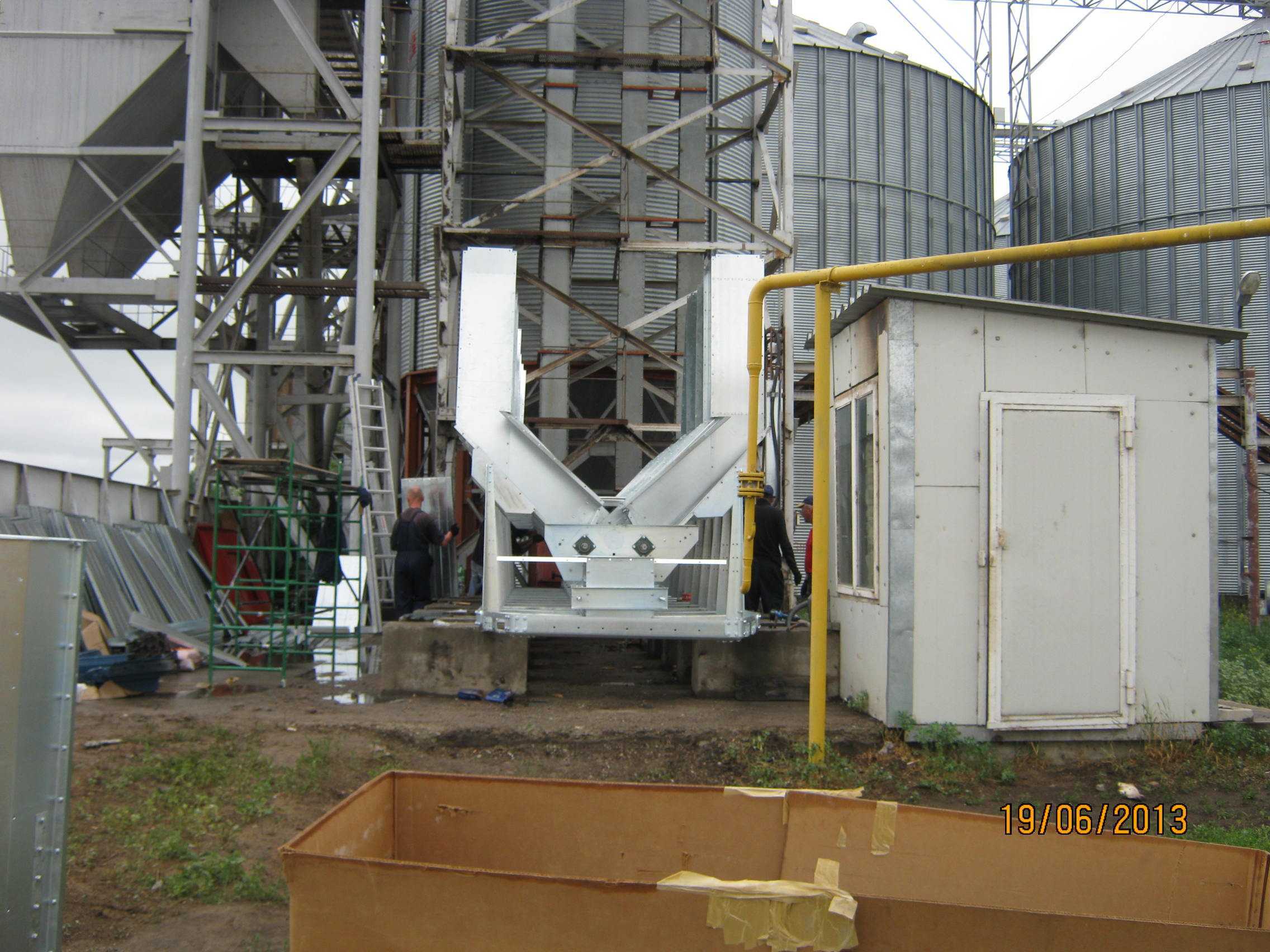

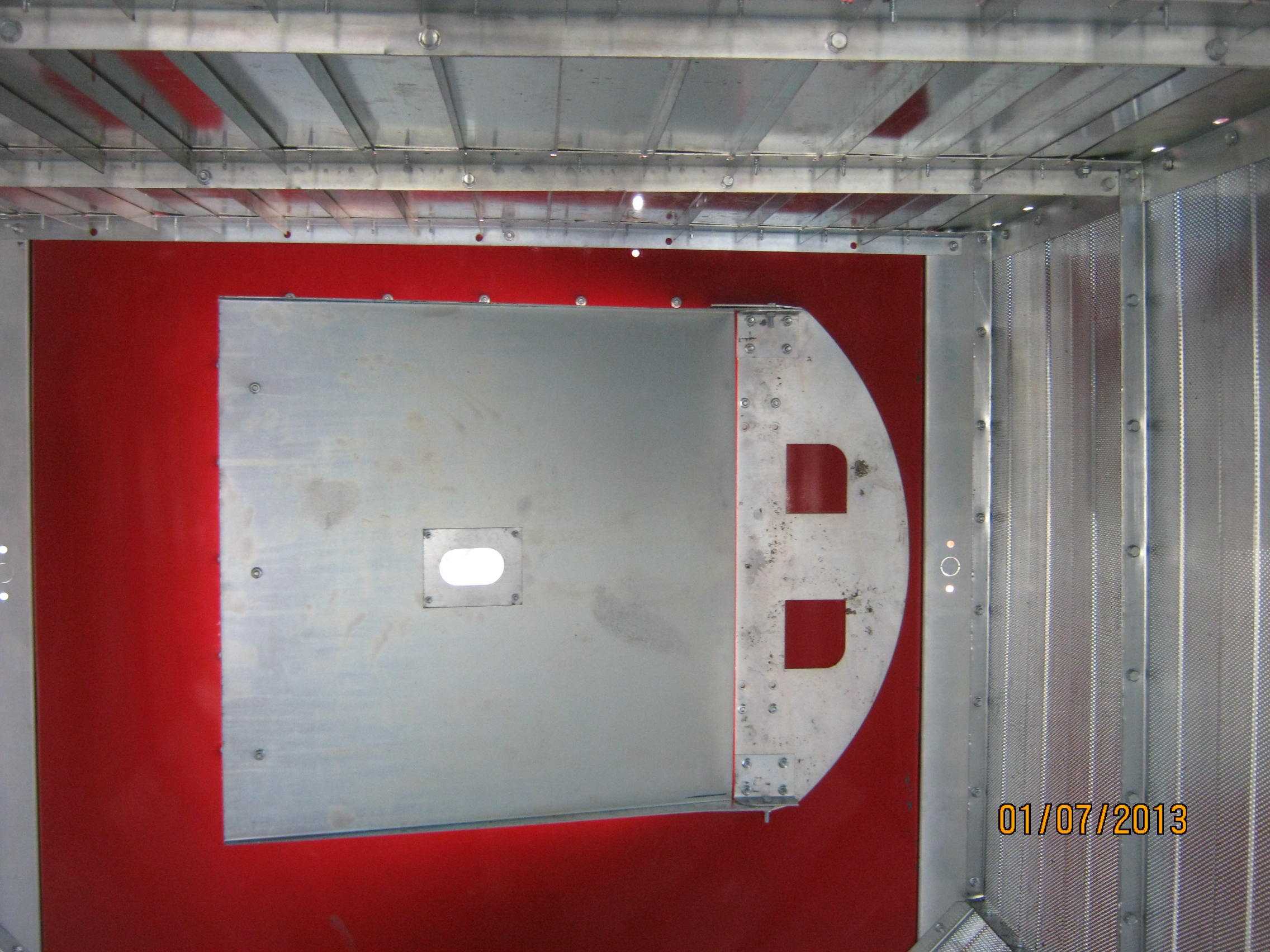

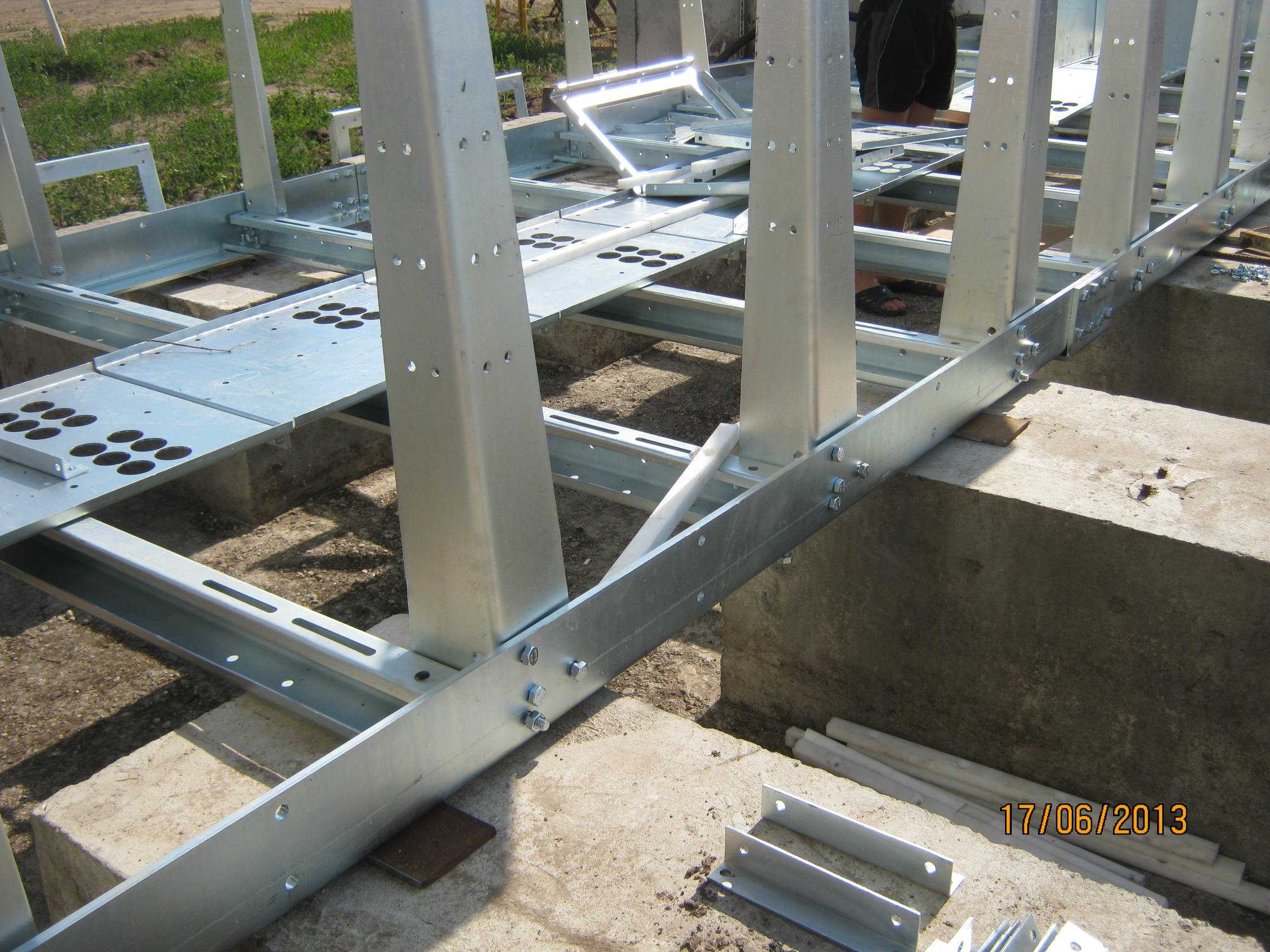

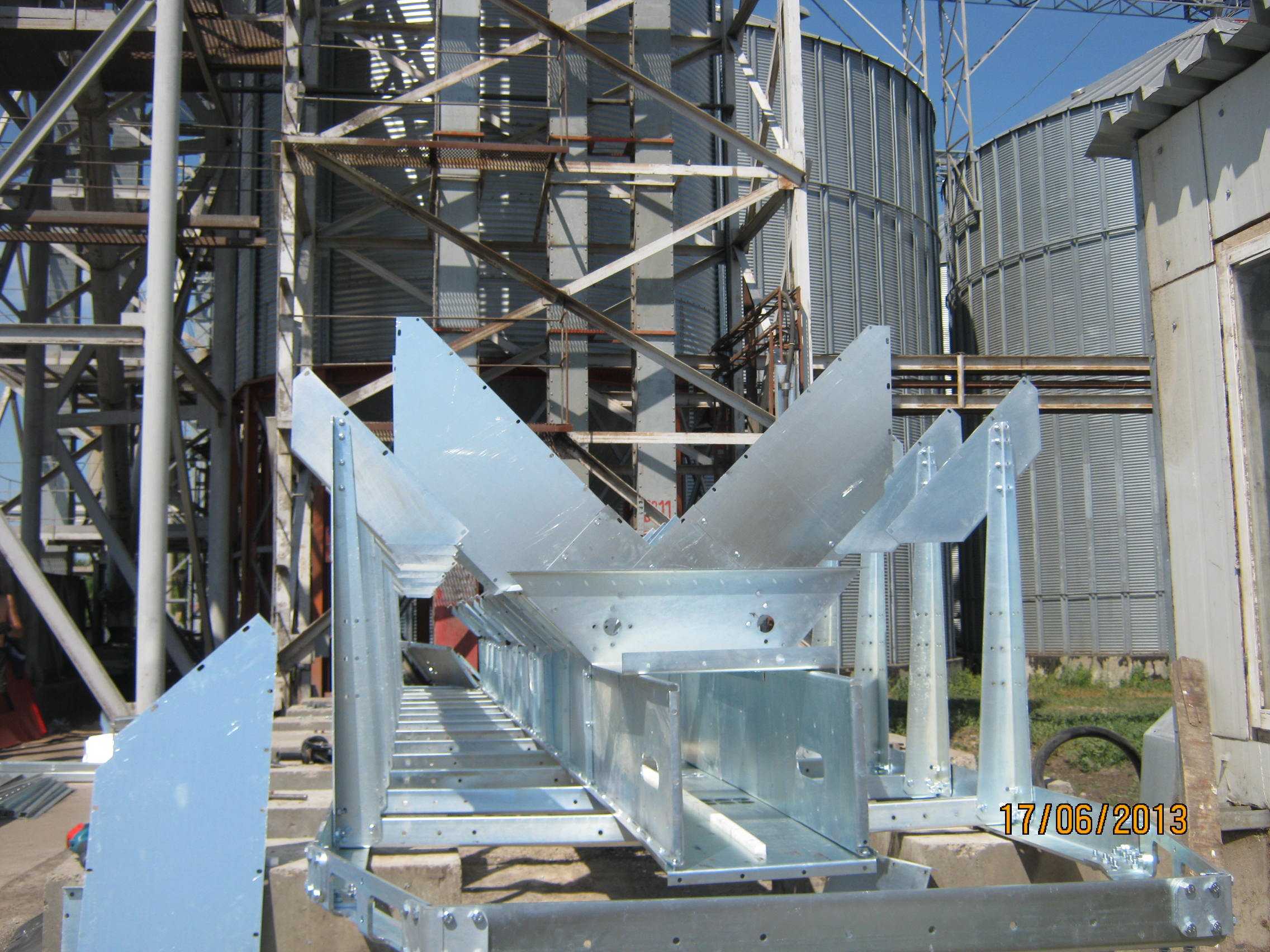

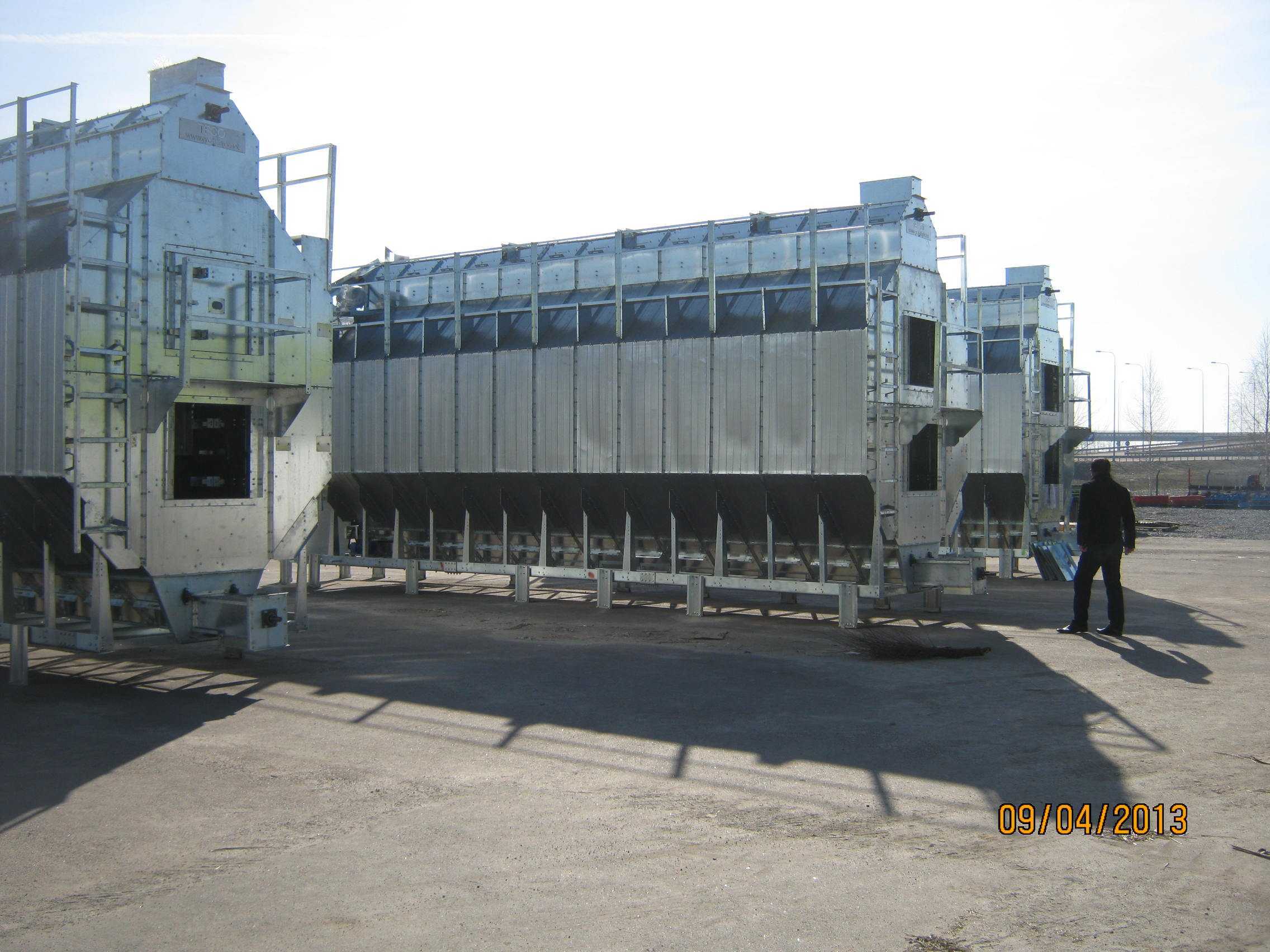

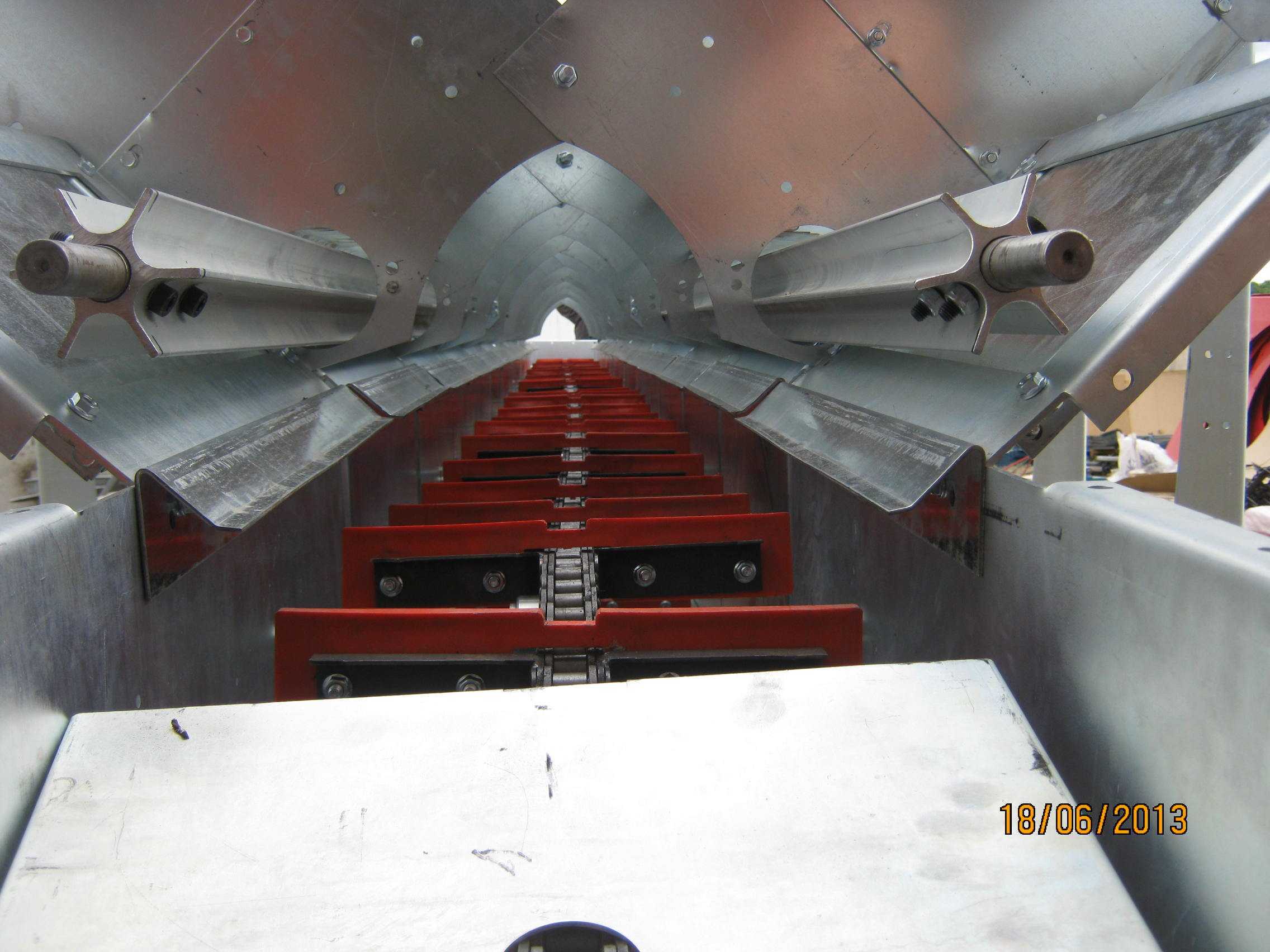

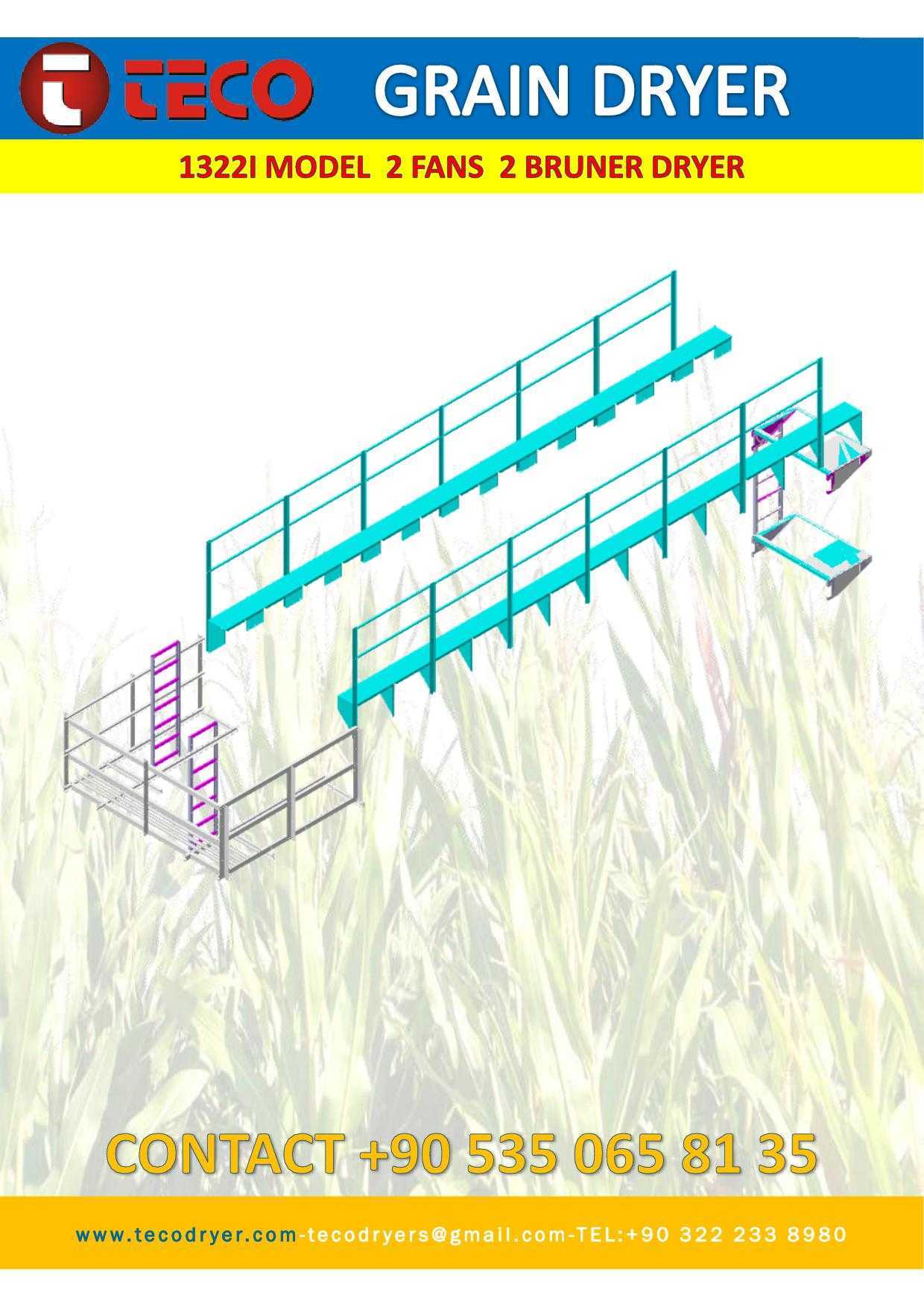

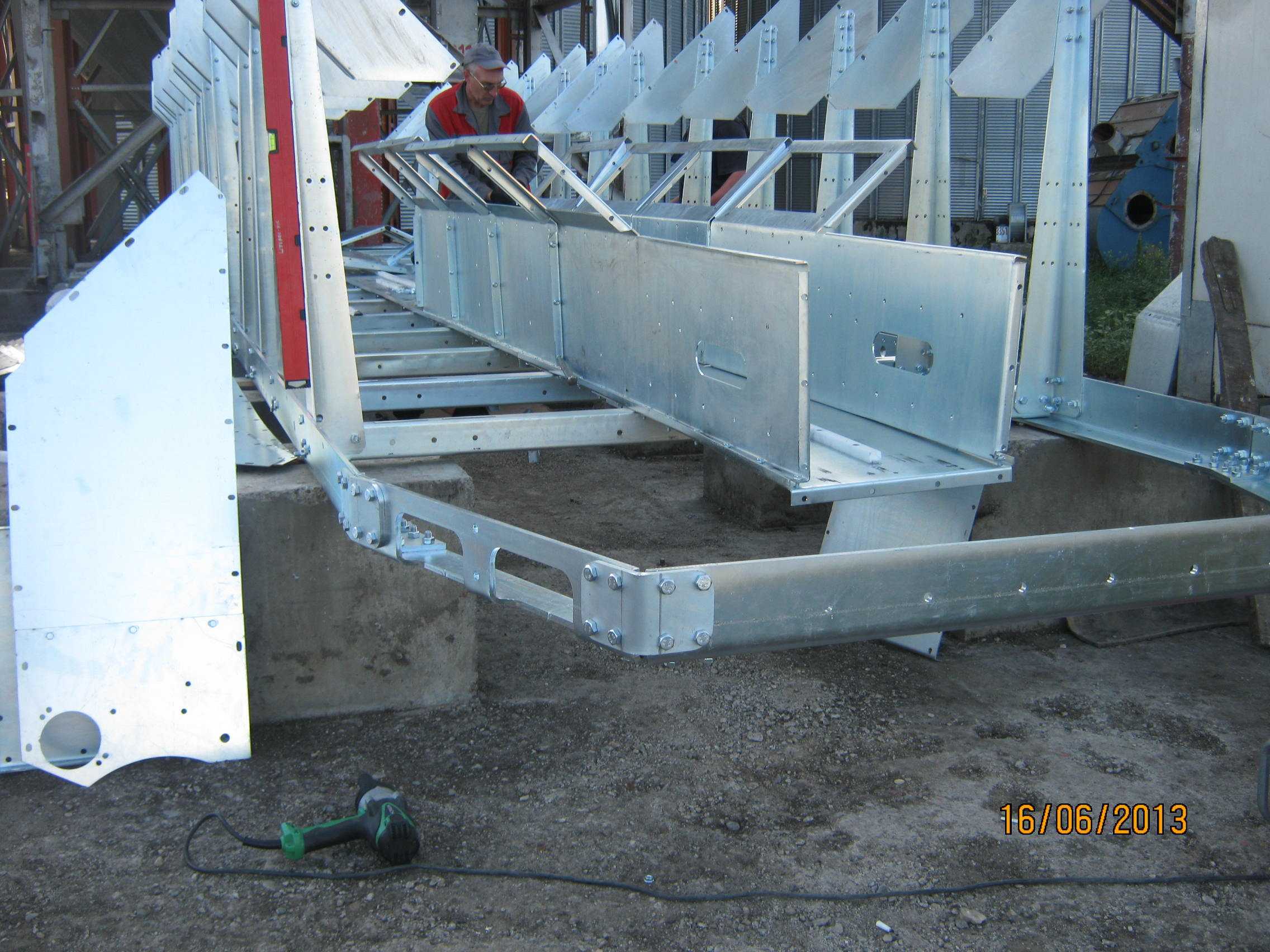

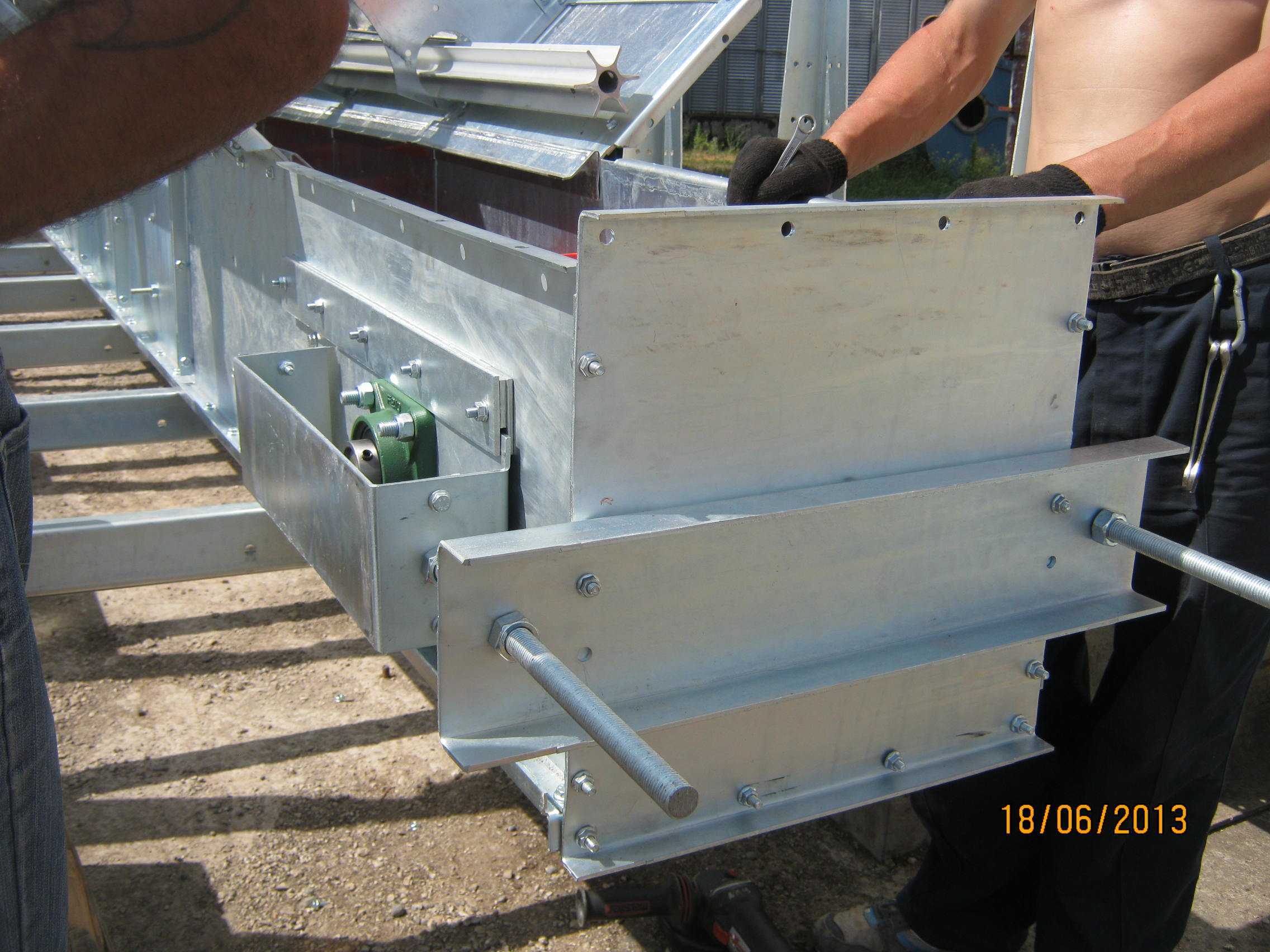

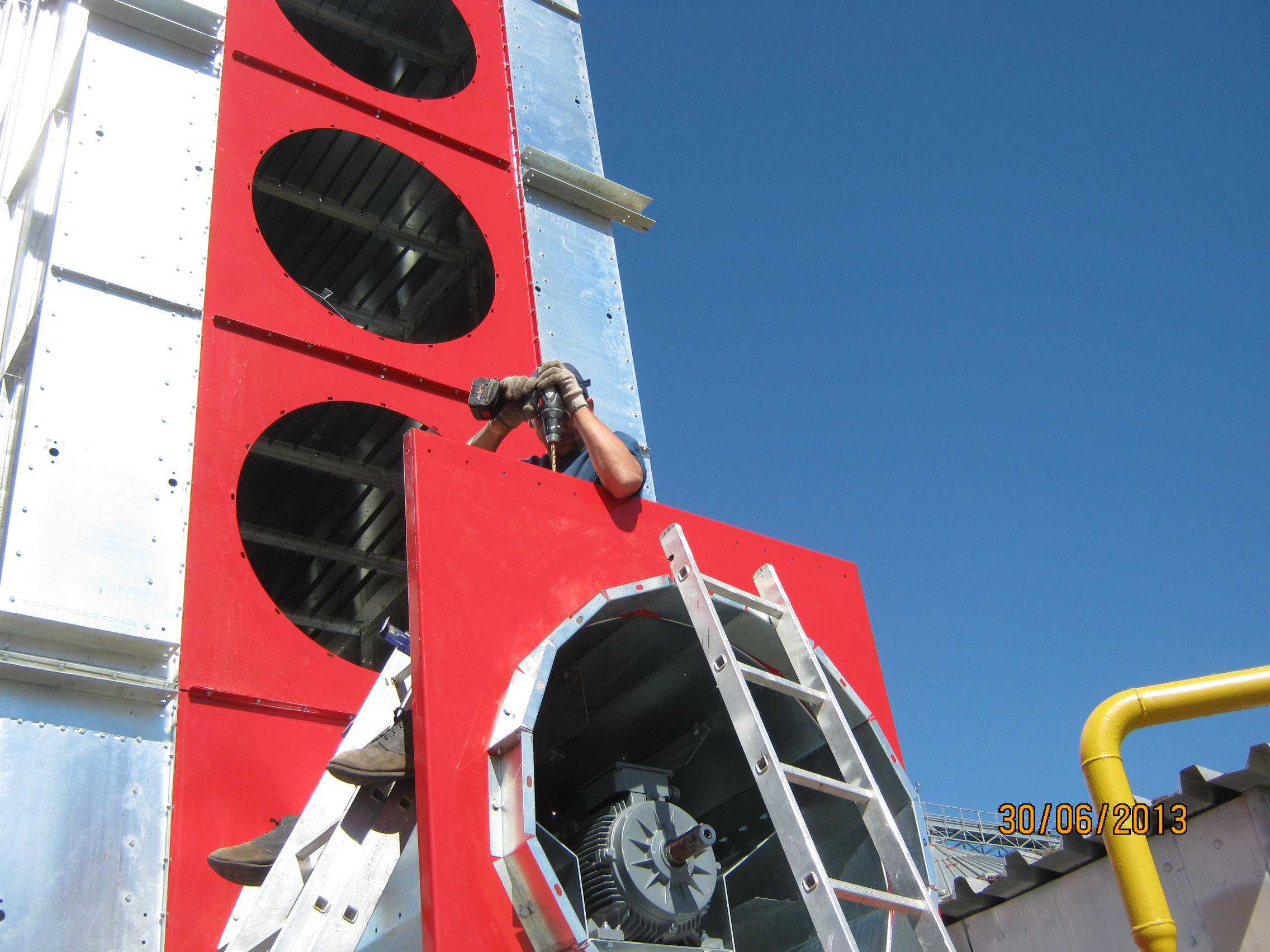

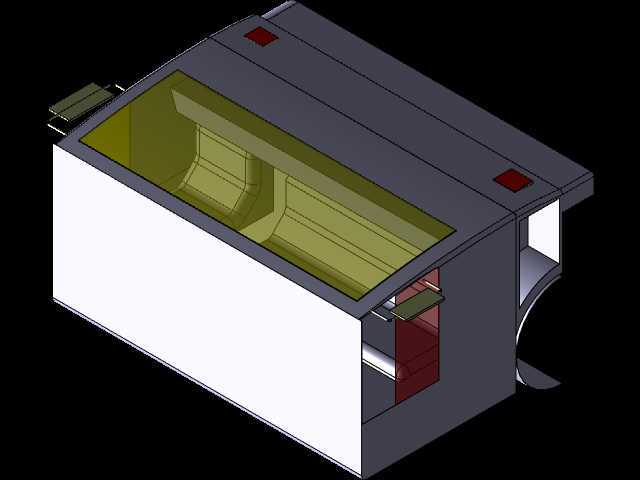

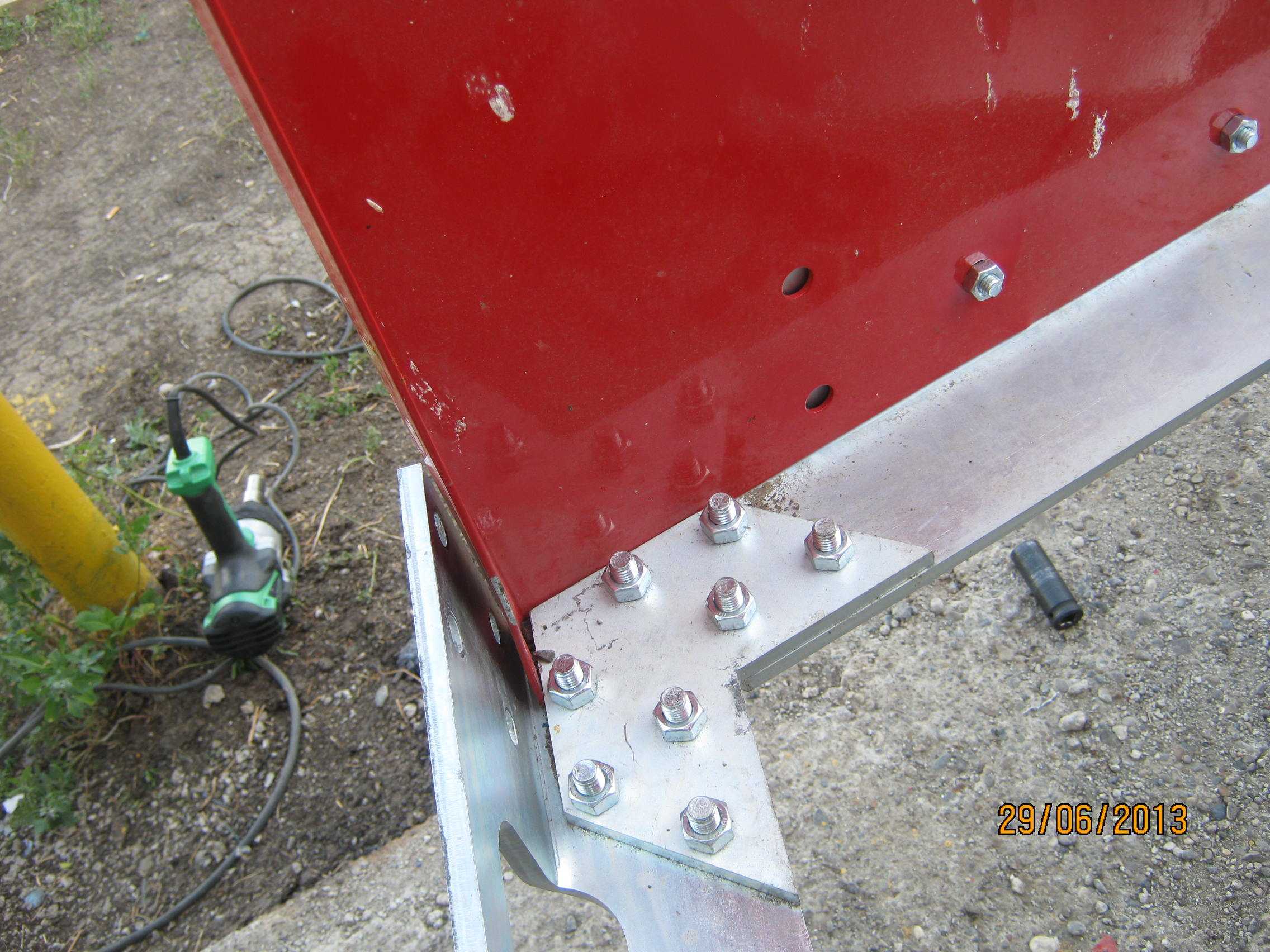

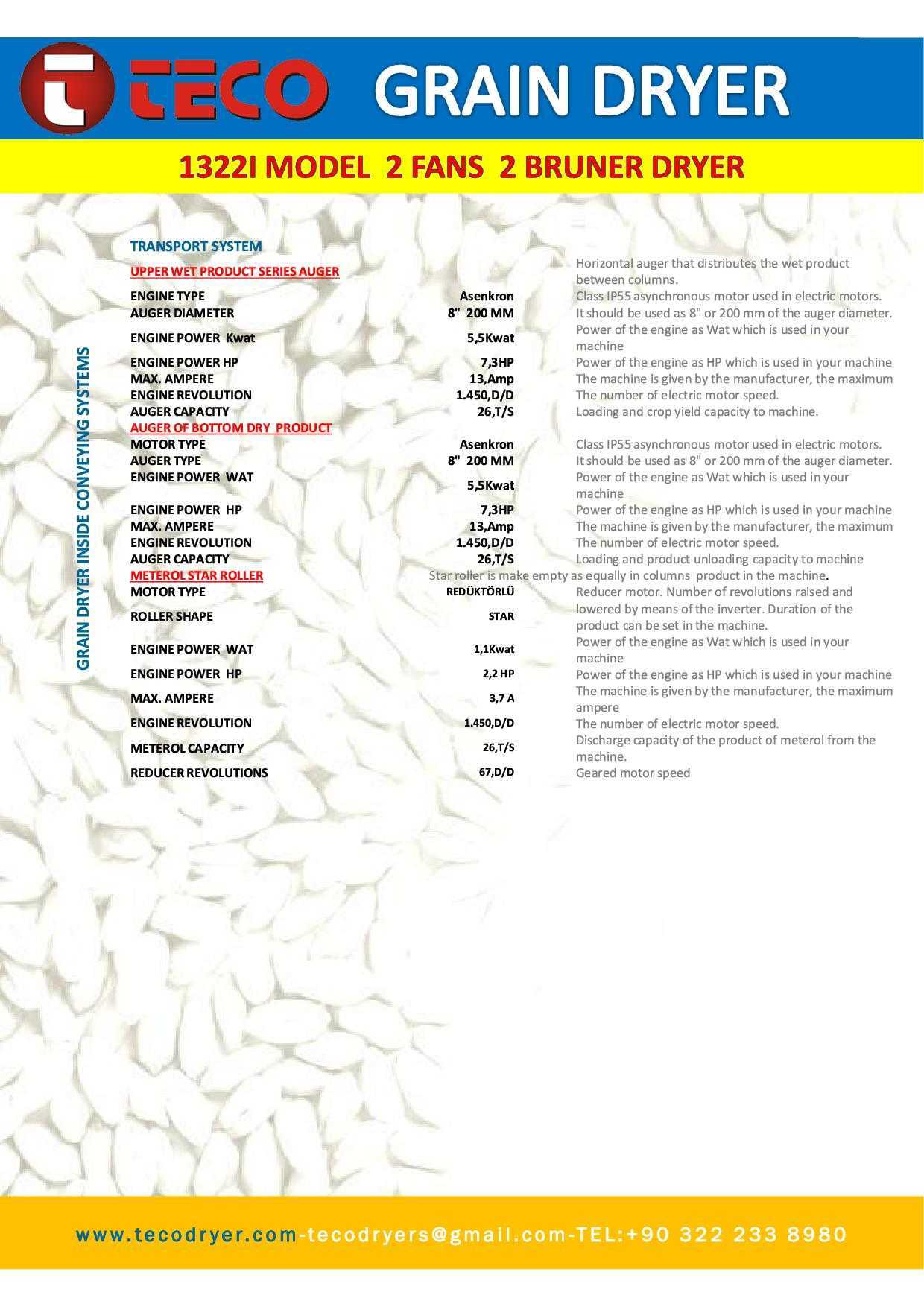

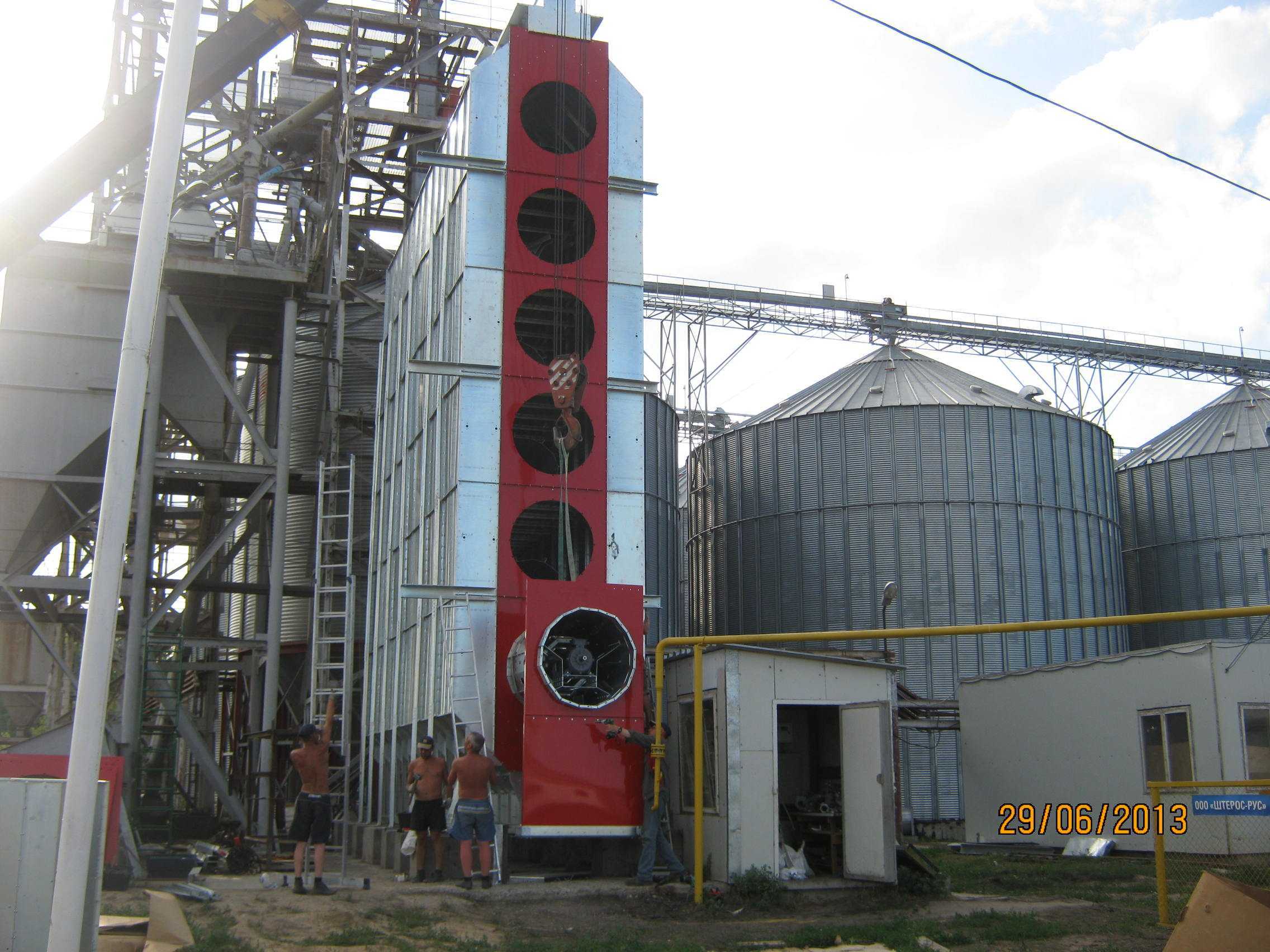

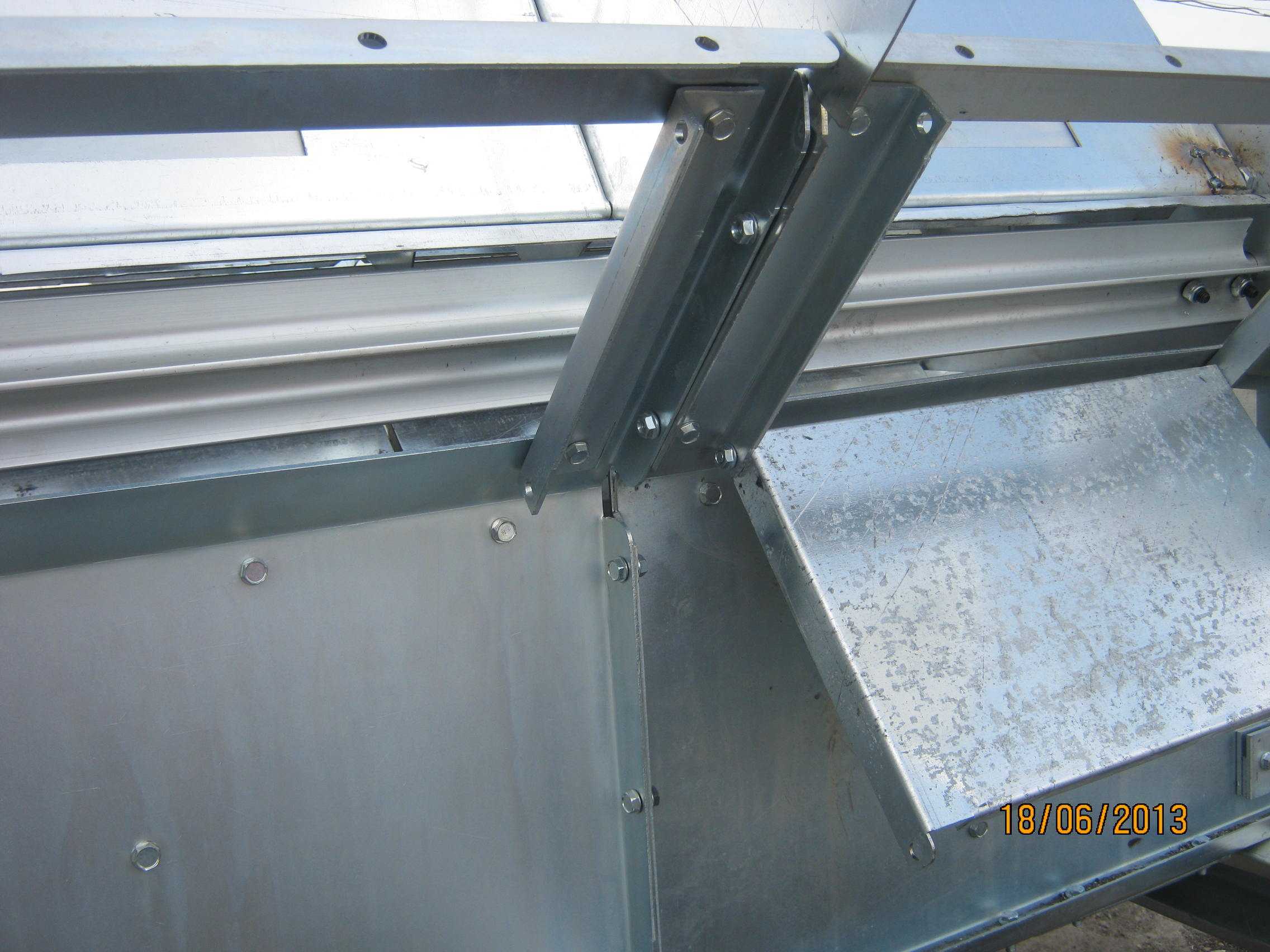

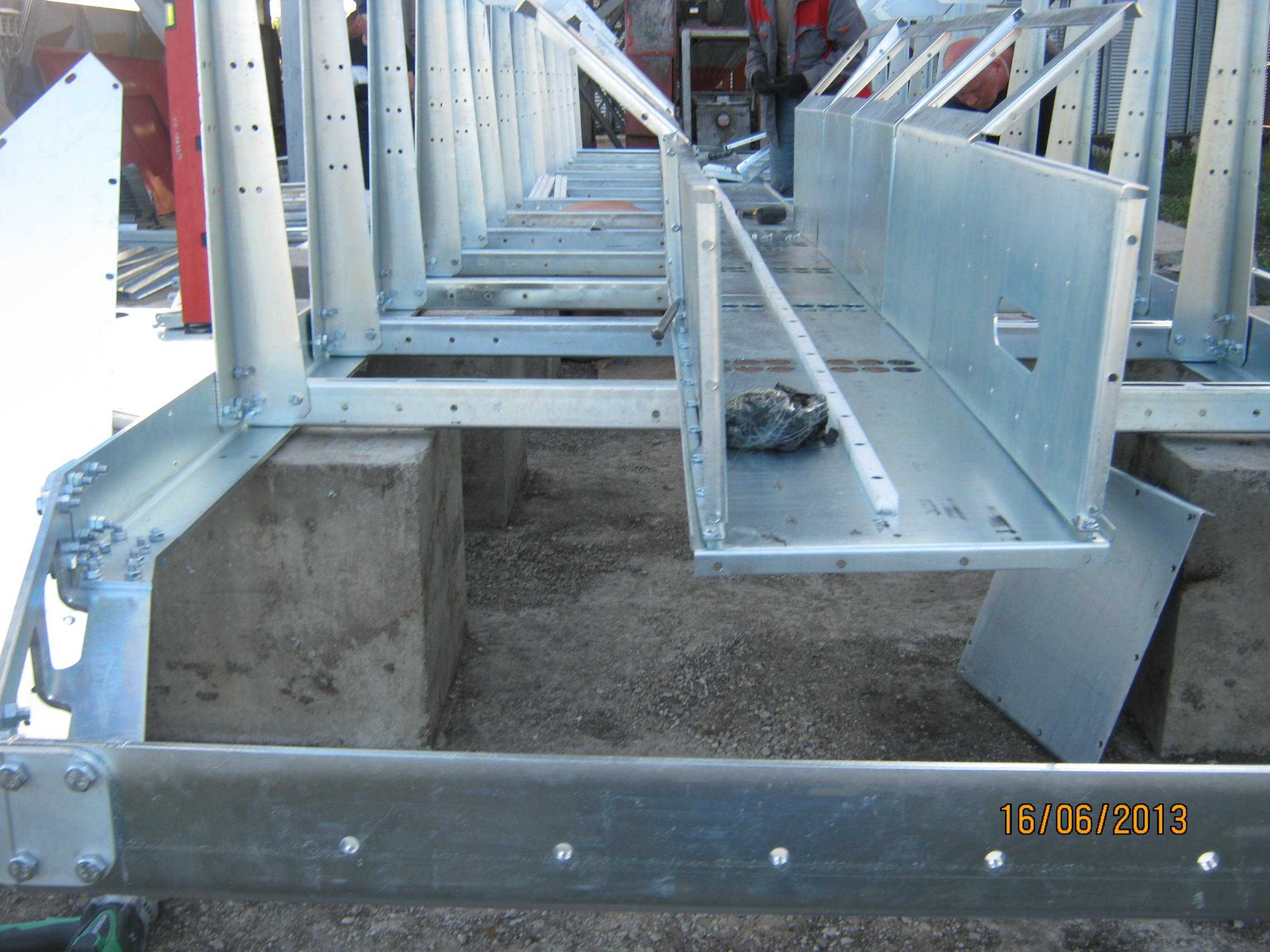

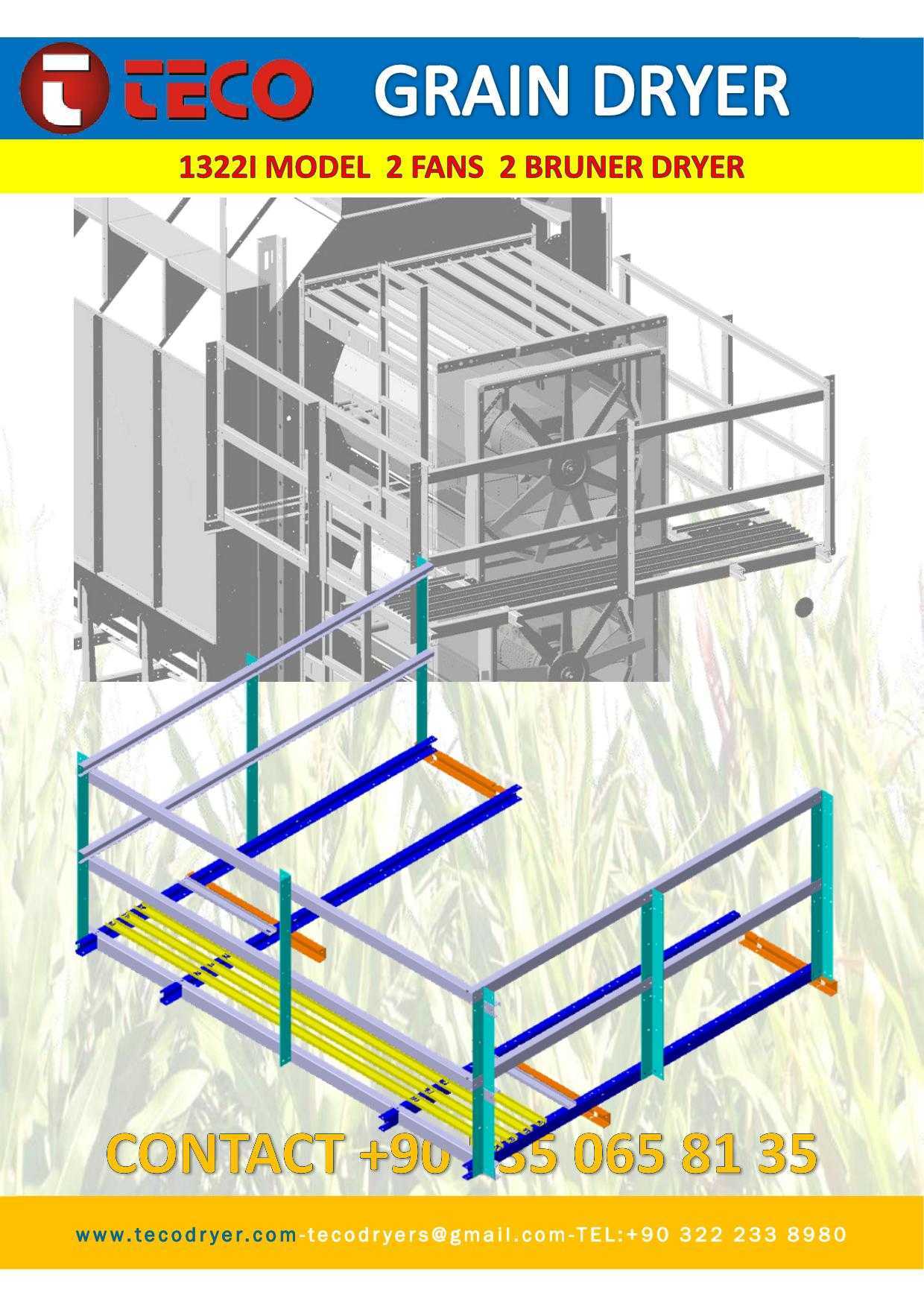

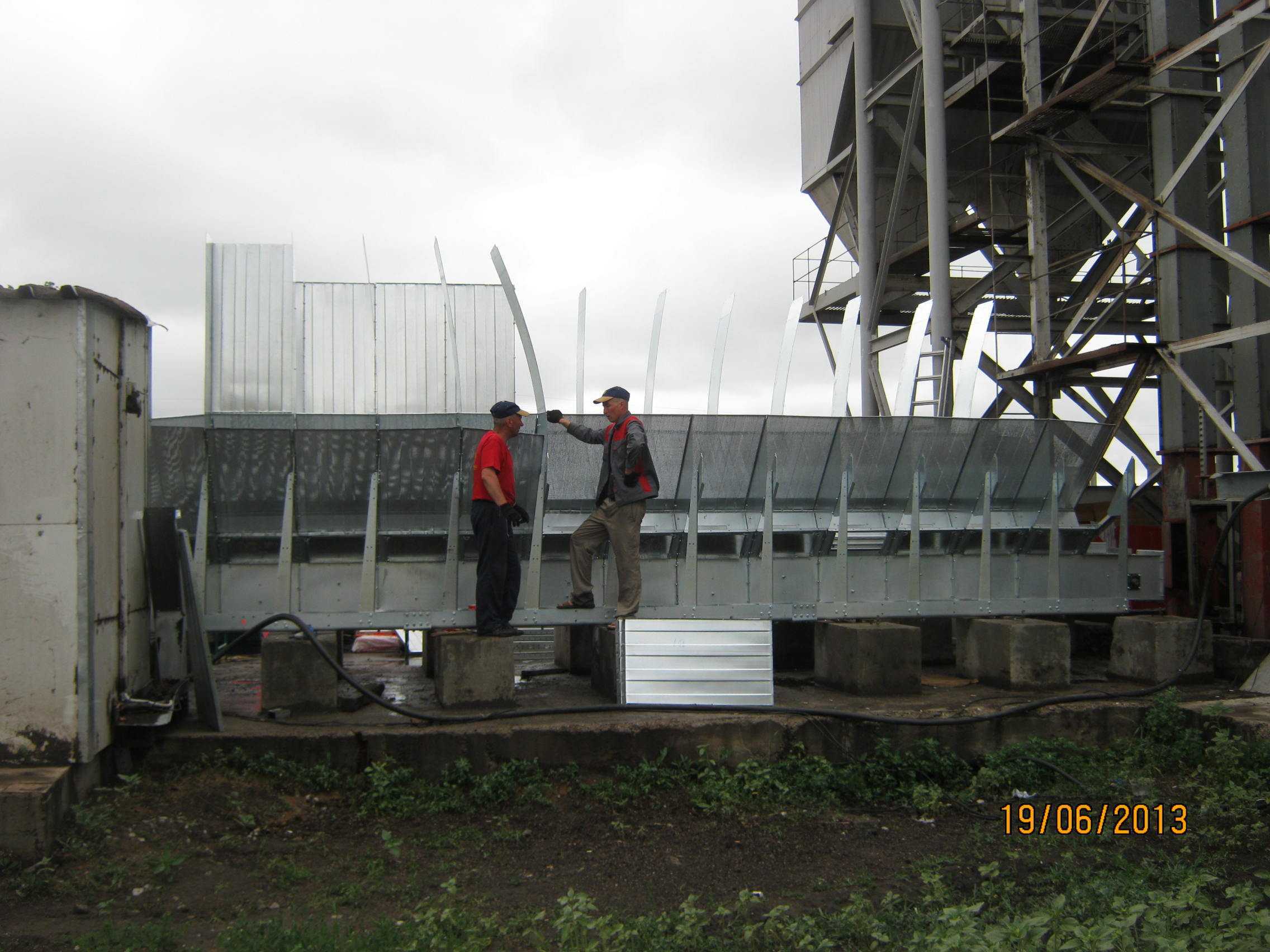

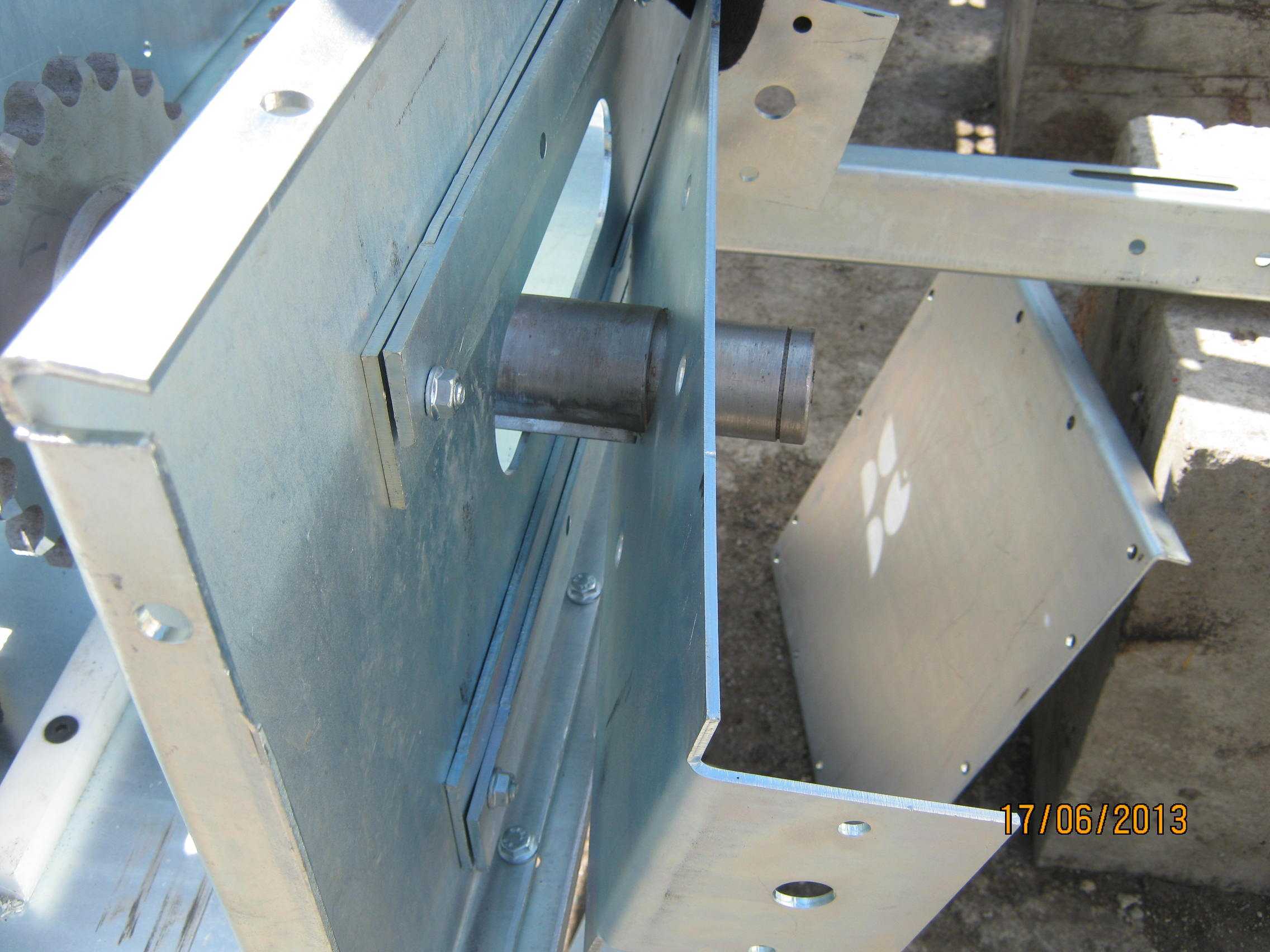

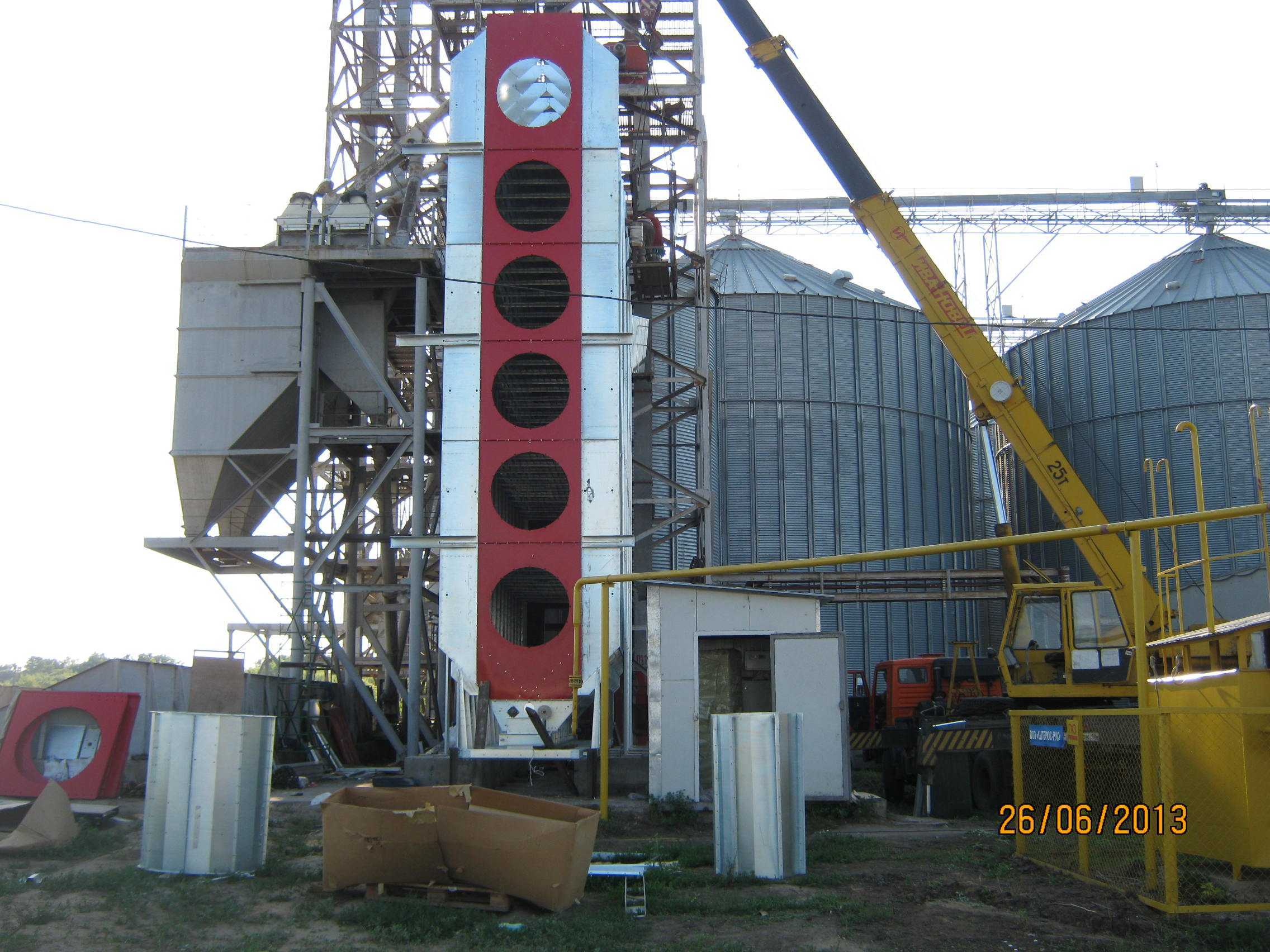

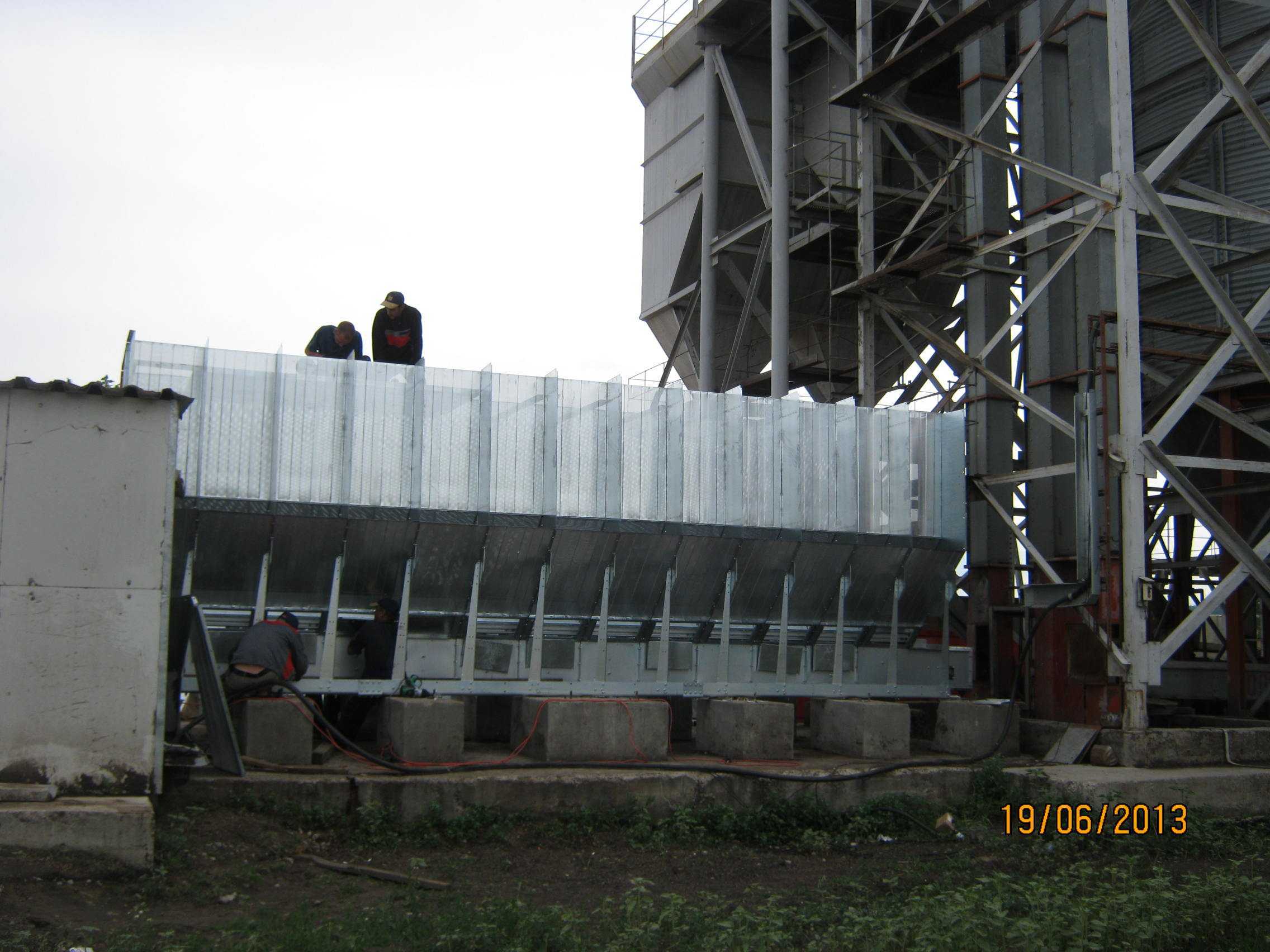

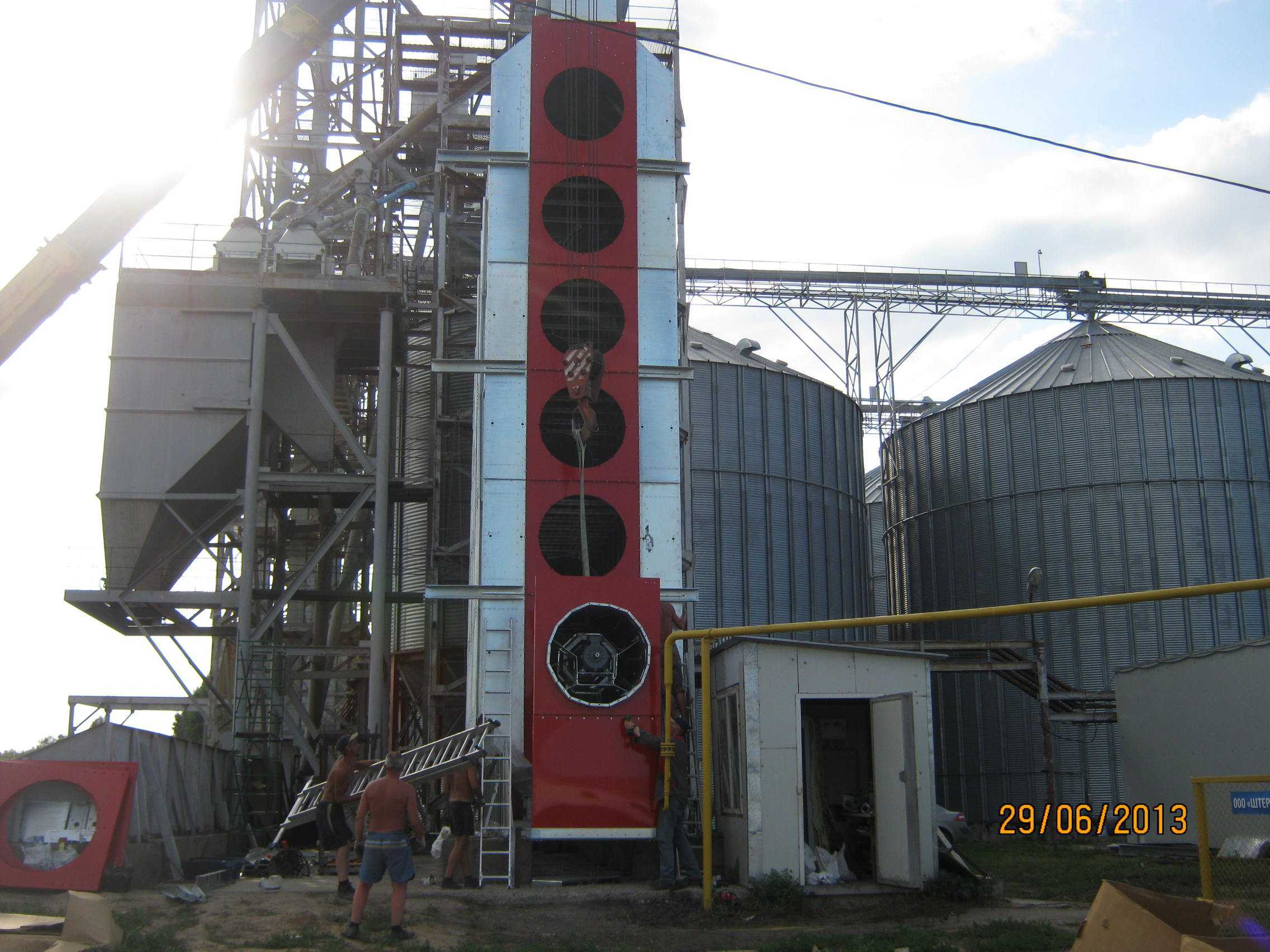

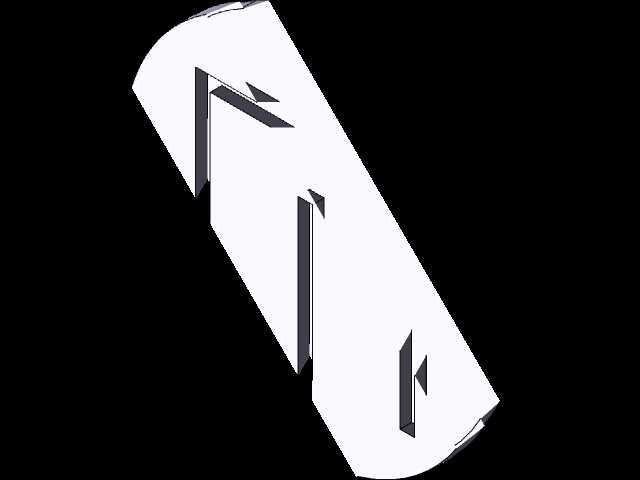

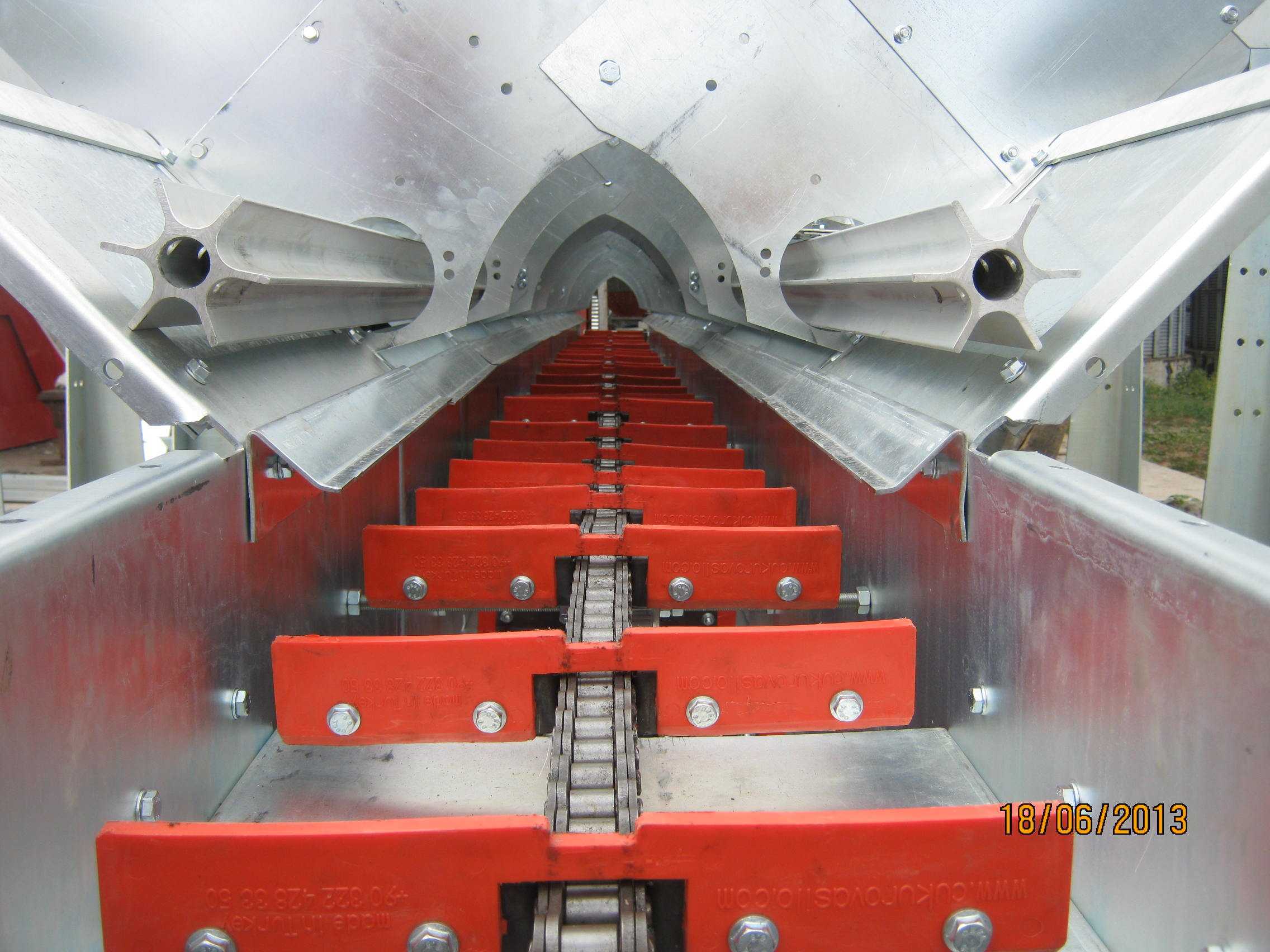

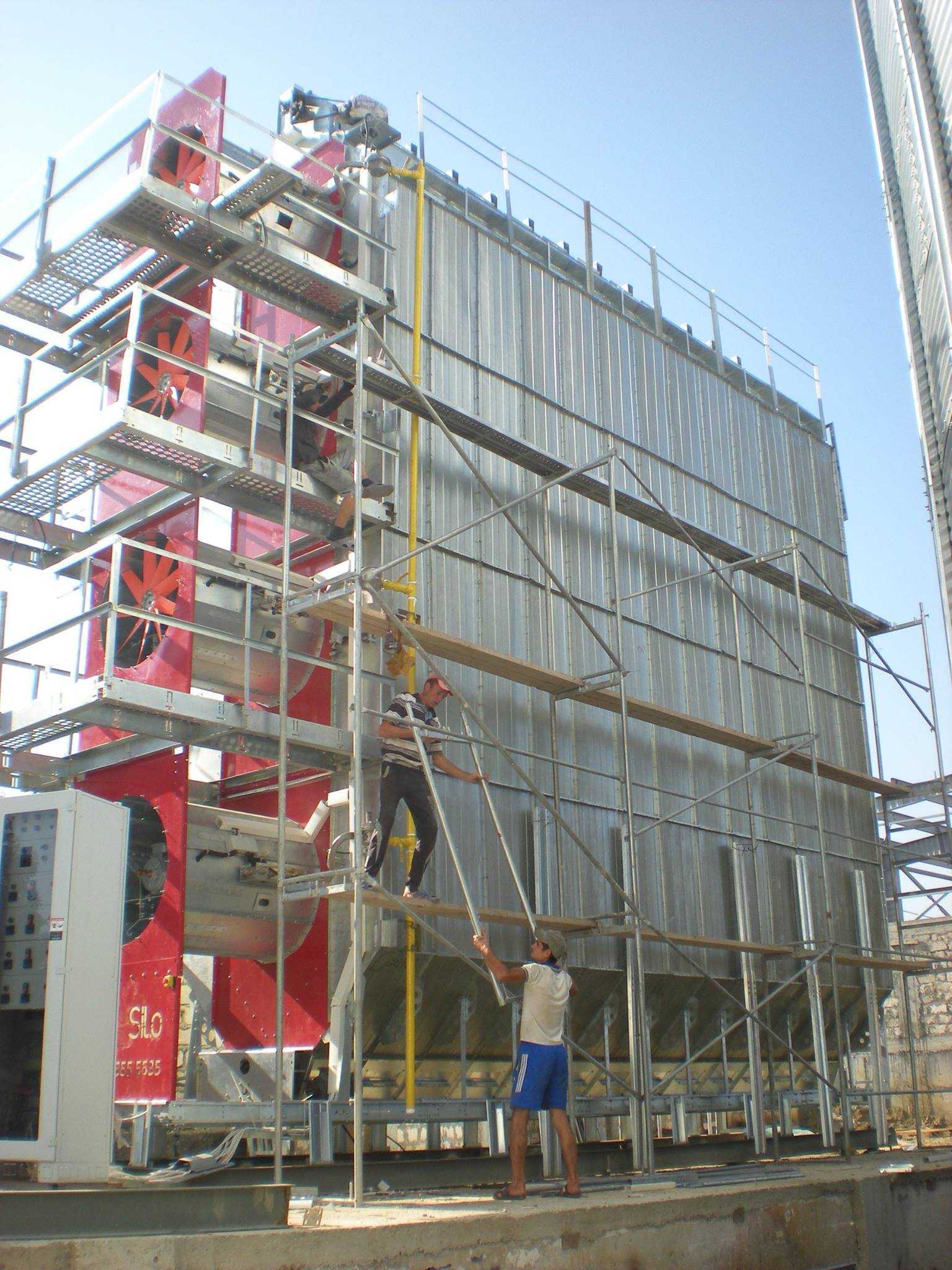

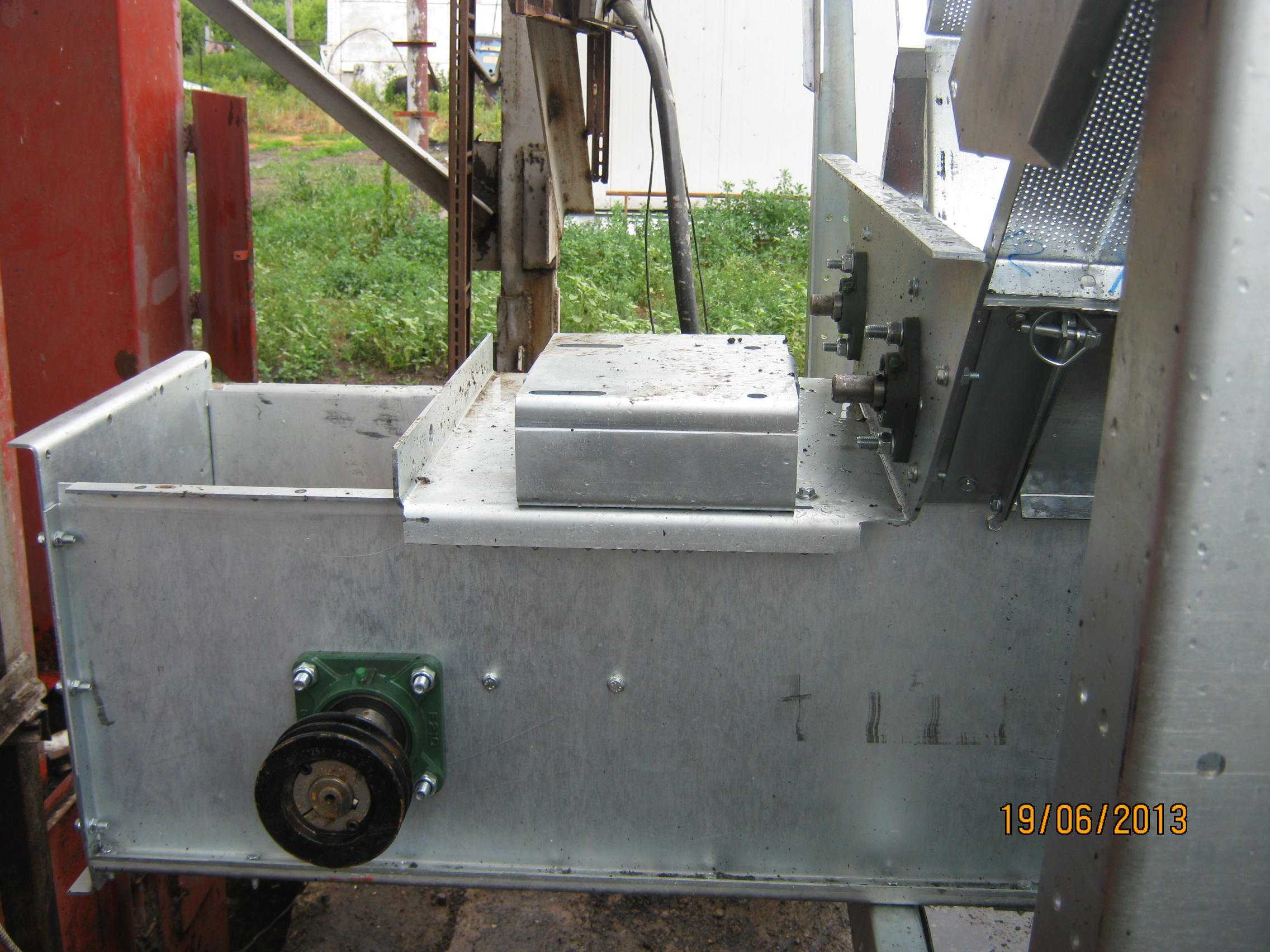

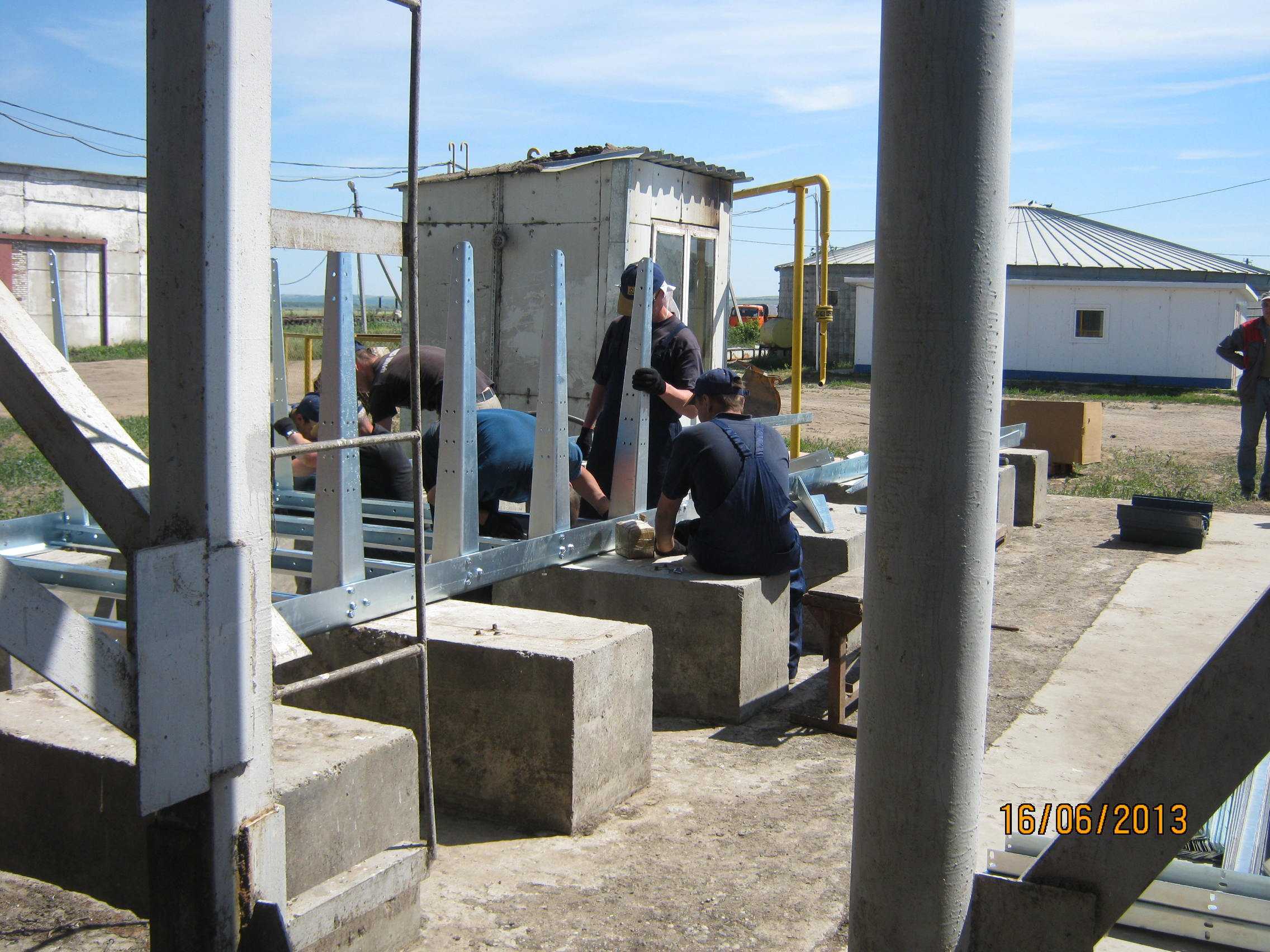

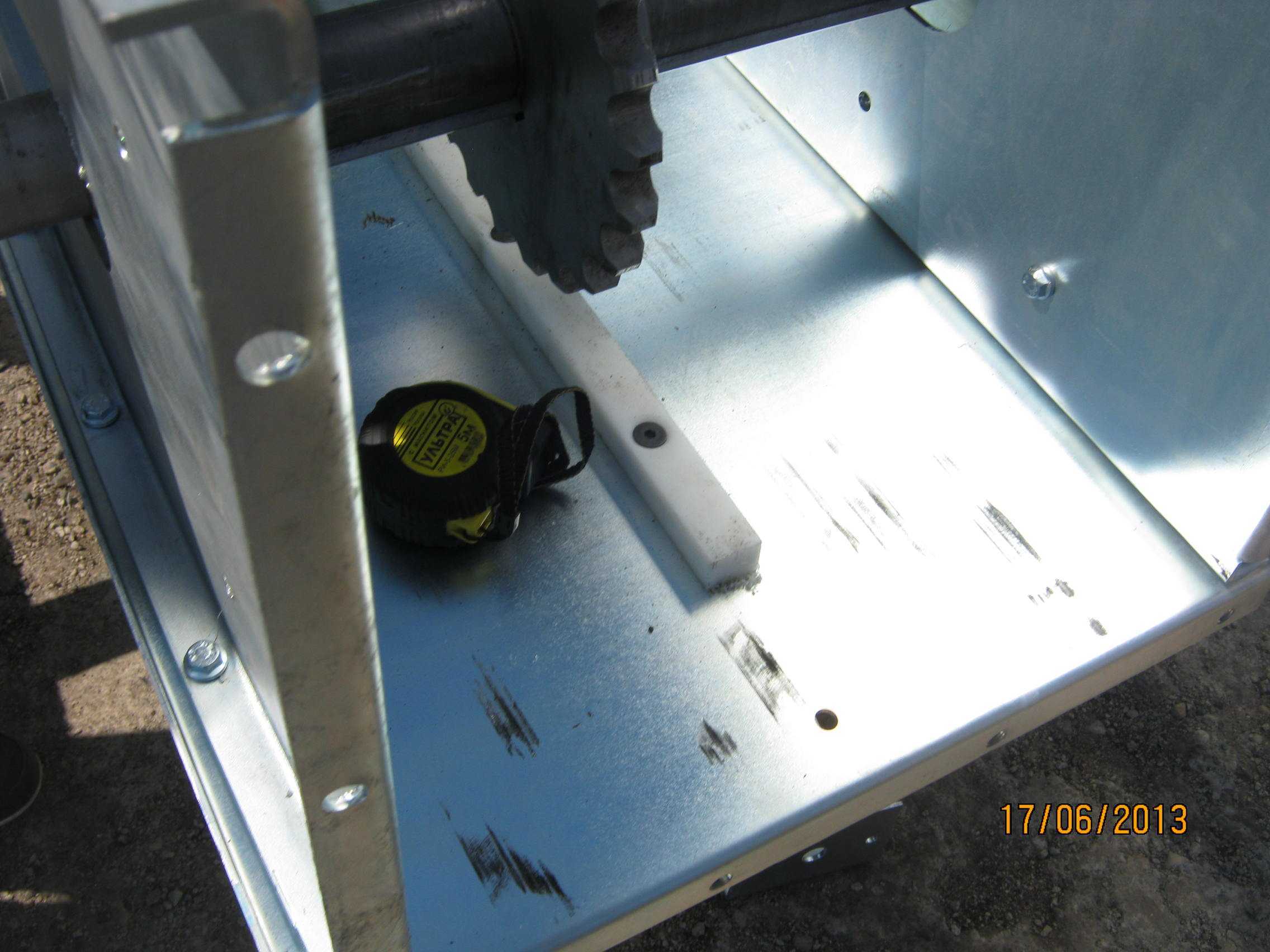

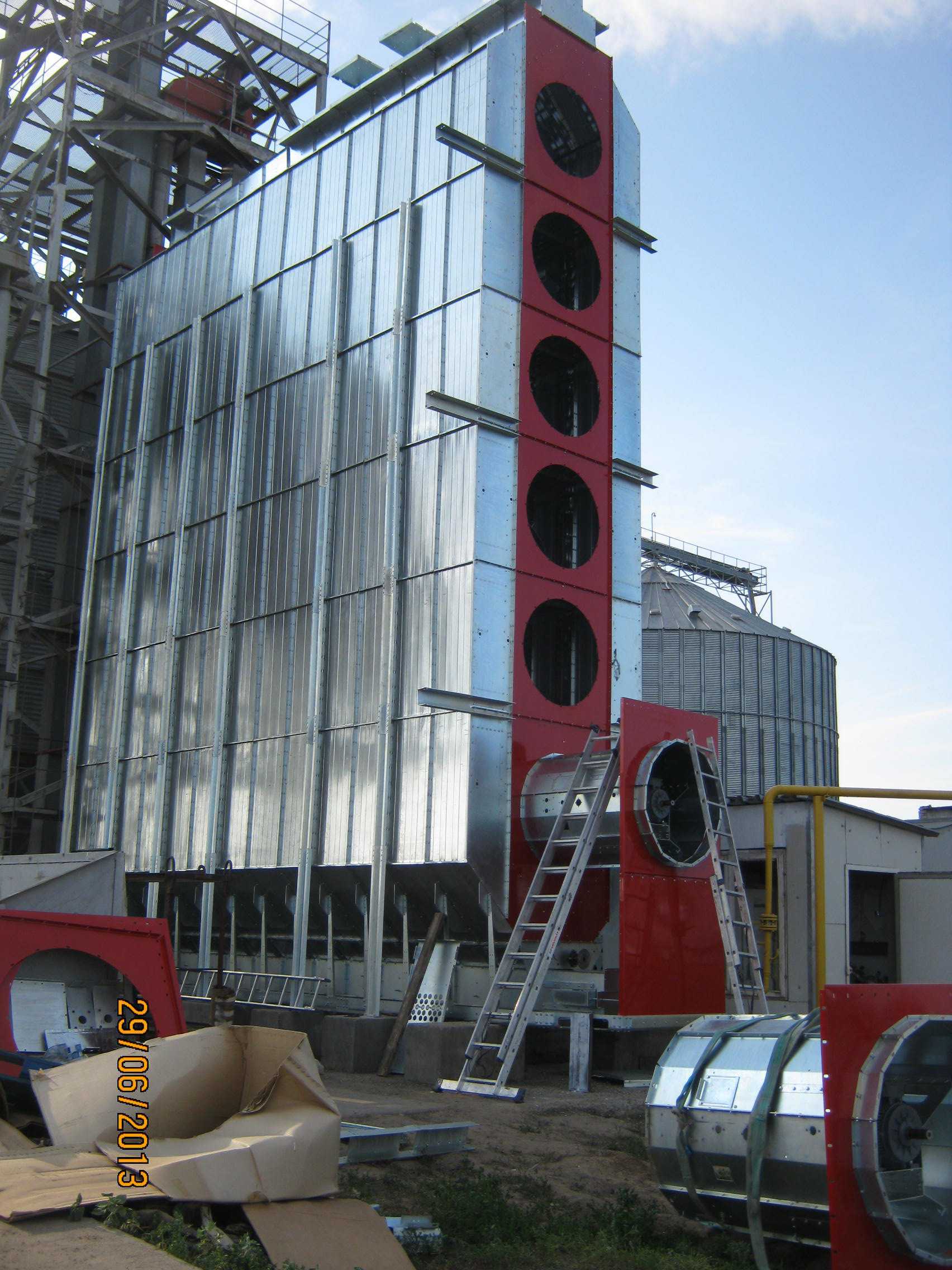

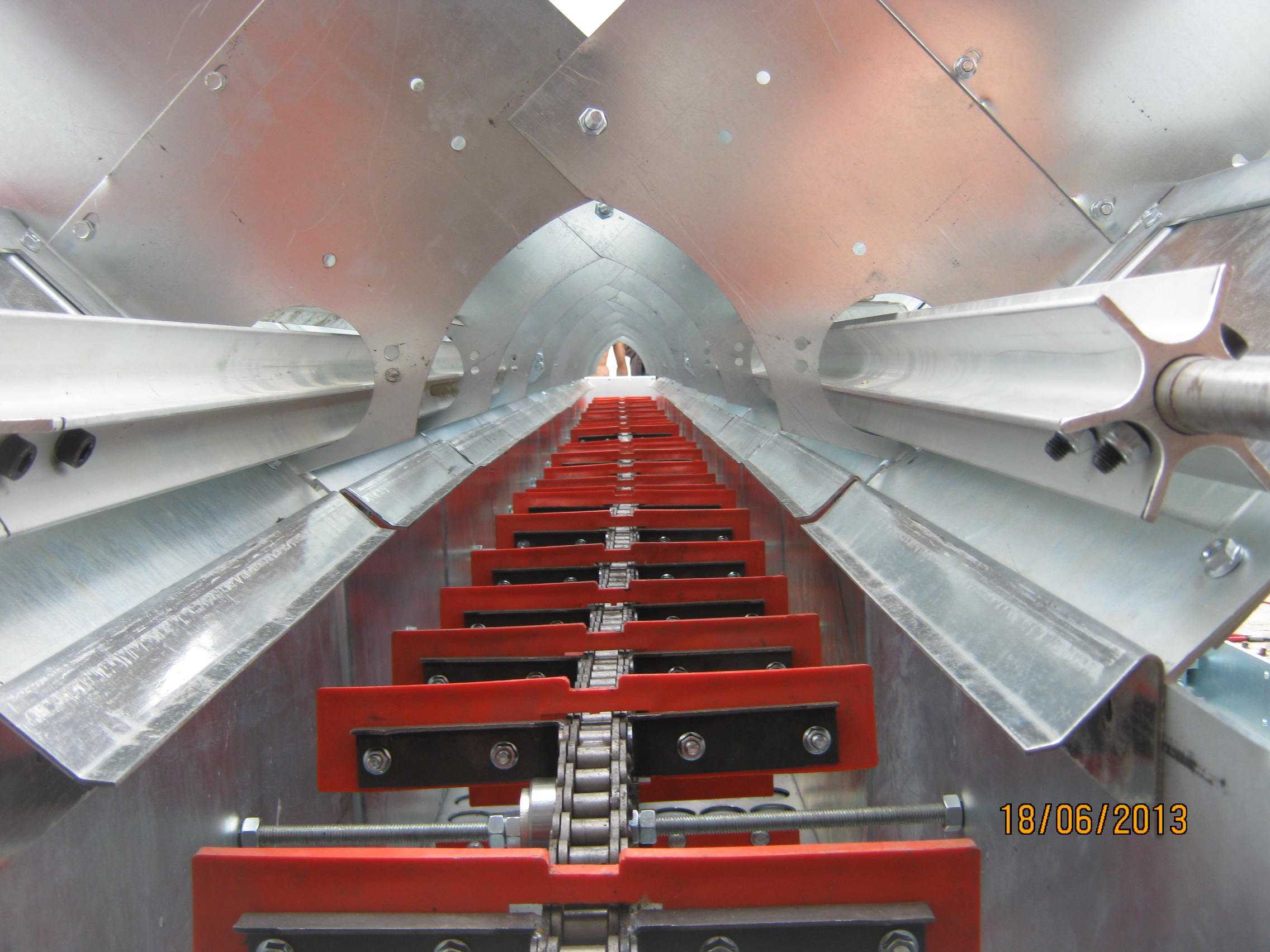

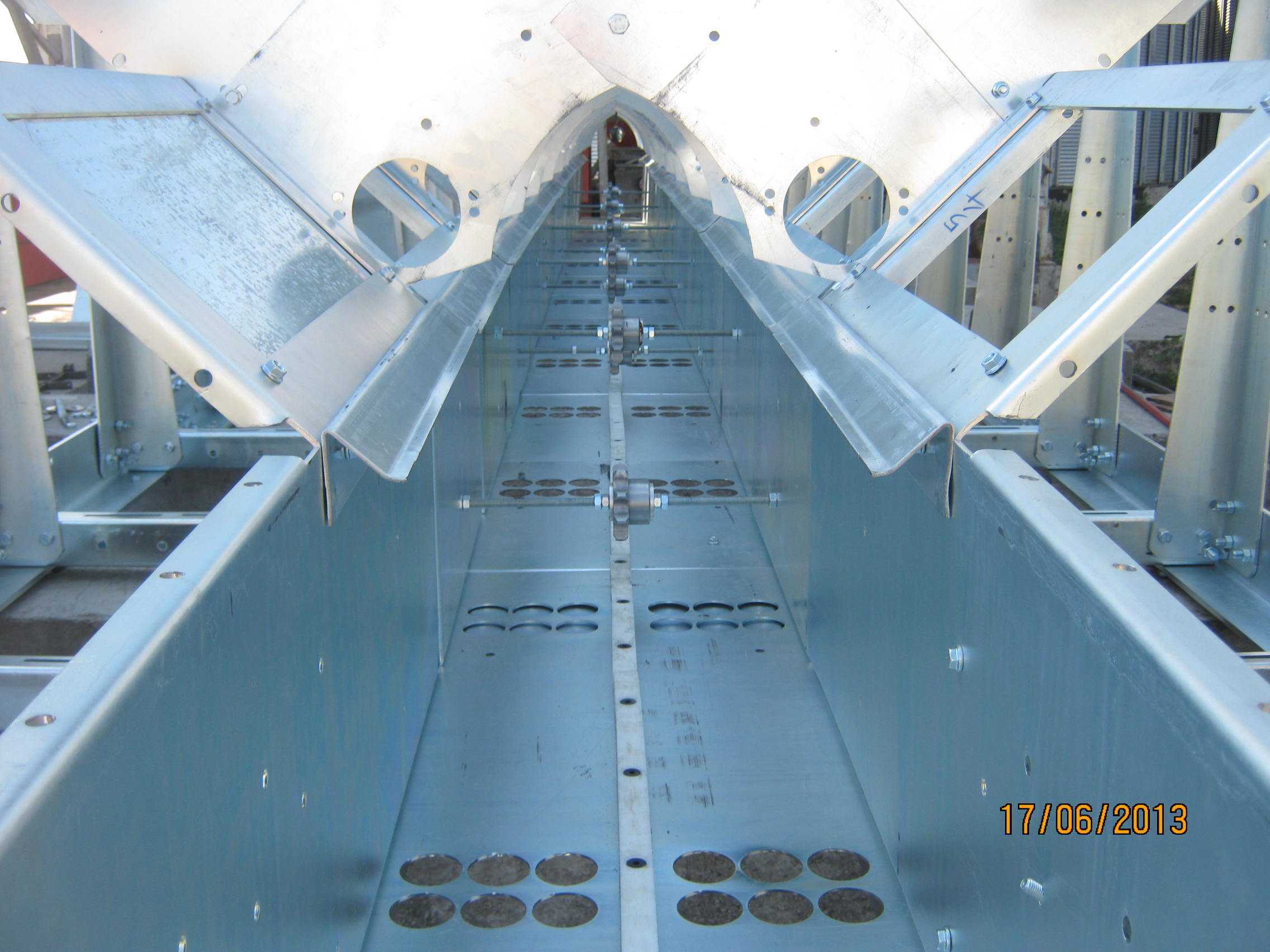

　　风道外侧的橙色导流罩采用圆弧过渡结构，既可以引导外部气流顺畅进入换热段，也能避免雨水顺着罩体缝隙渗入风道内部。设备下部的多斗式排粮机构，采用无级变速的排粮辊设计，可根据不同谷物的含水率、品种特性调整排粮速度，控制谷物在塔内的停留时间，每个排料斗的倾角都设置为大于谷物自然休止角5度的角度，避免粮粒在斗内积留引发霉变，排粮段下方预留了输送设备的安装接口，可直接对接刮板输送机或者斗式提升机，将烘干后的谷物直接送入后续仓储或者加工工段。从安装边界来看，整套设备的混凝土基础需要匹配塔体底部的承载梁布局，基础顶面的水平度公差需控制在千分之二以内，避免塔体拼装后出现倾斜导致粮流偏载；塔体侧面的检修爬梯与顶部检修平台采用一体化设计，

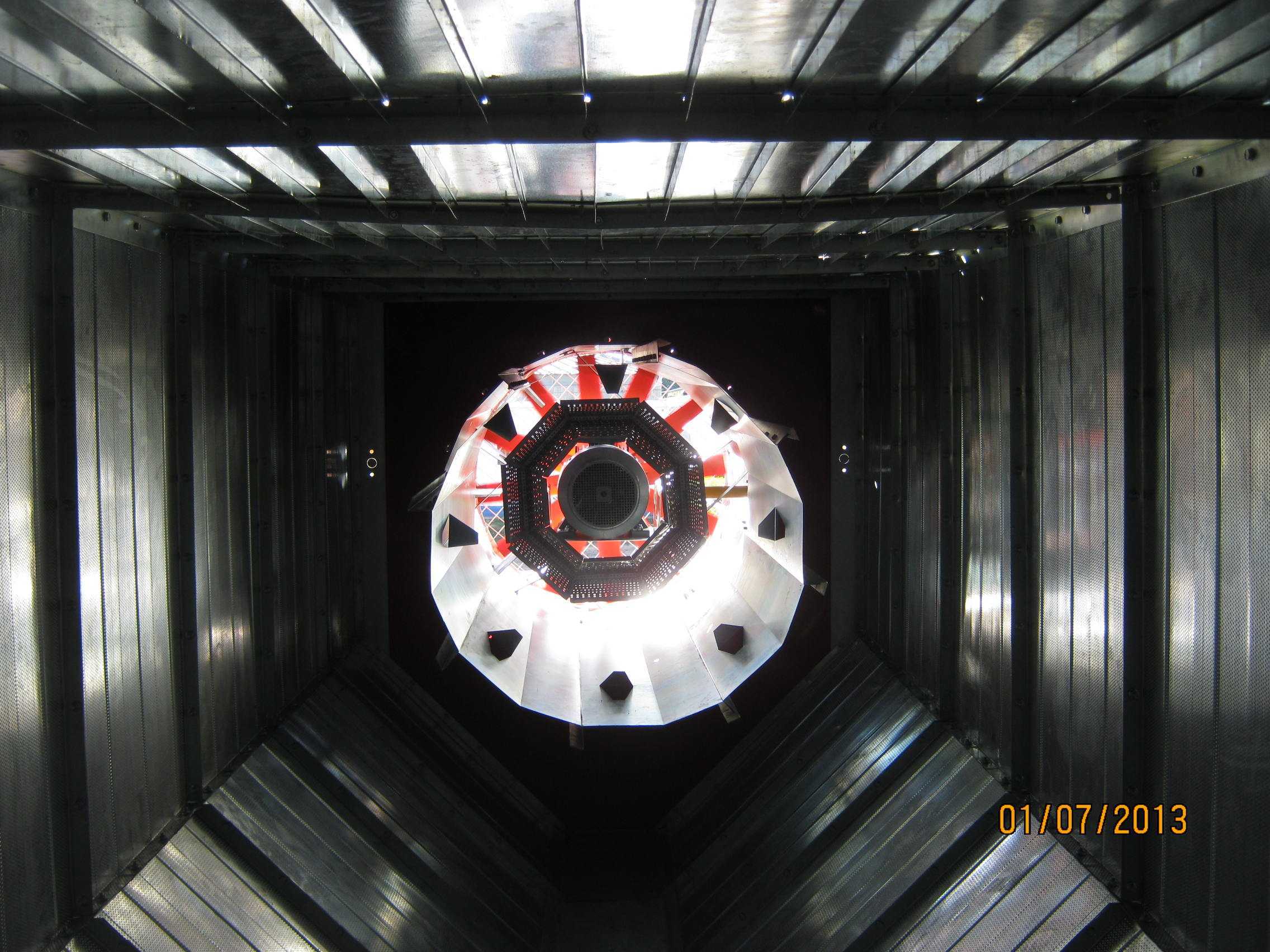

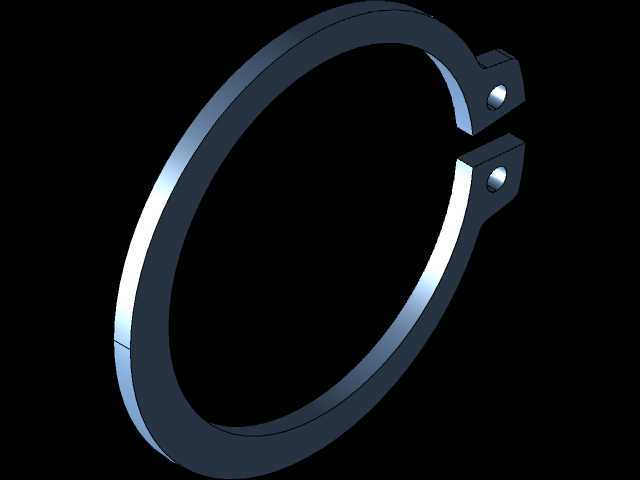

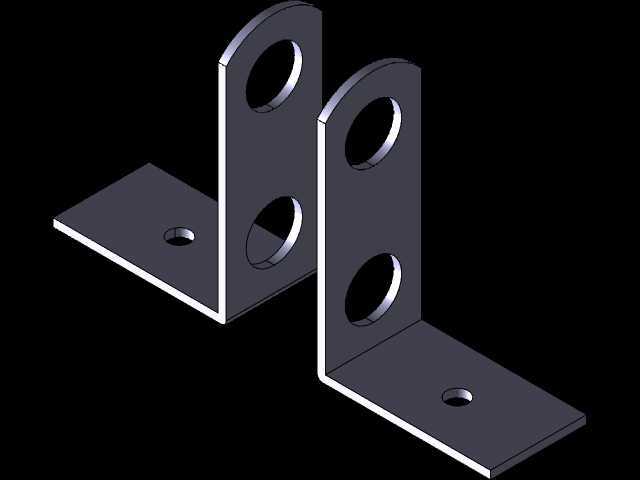

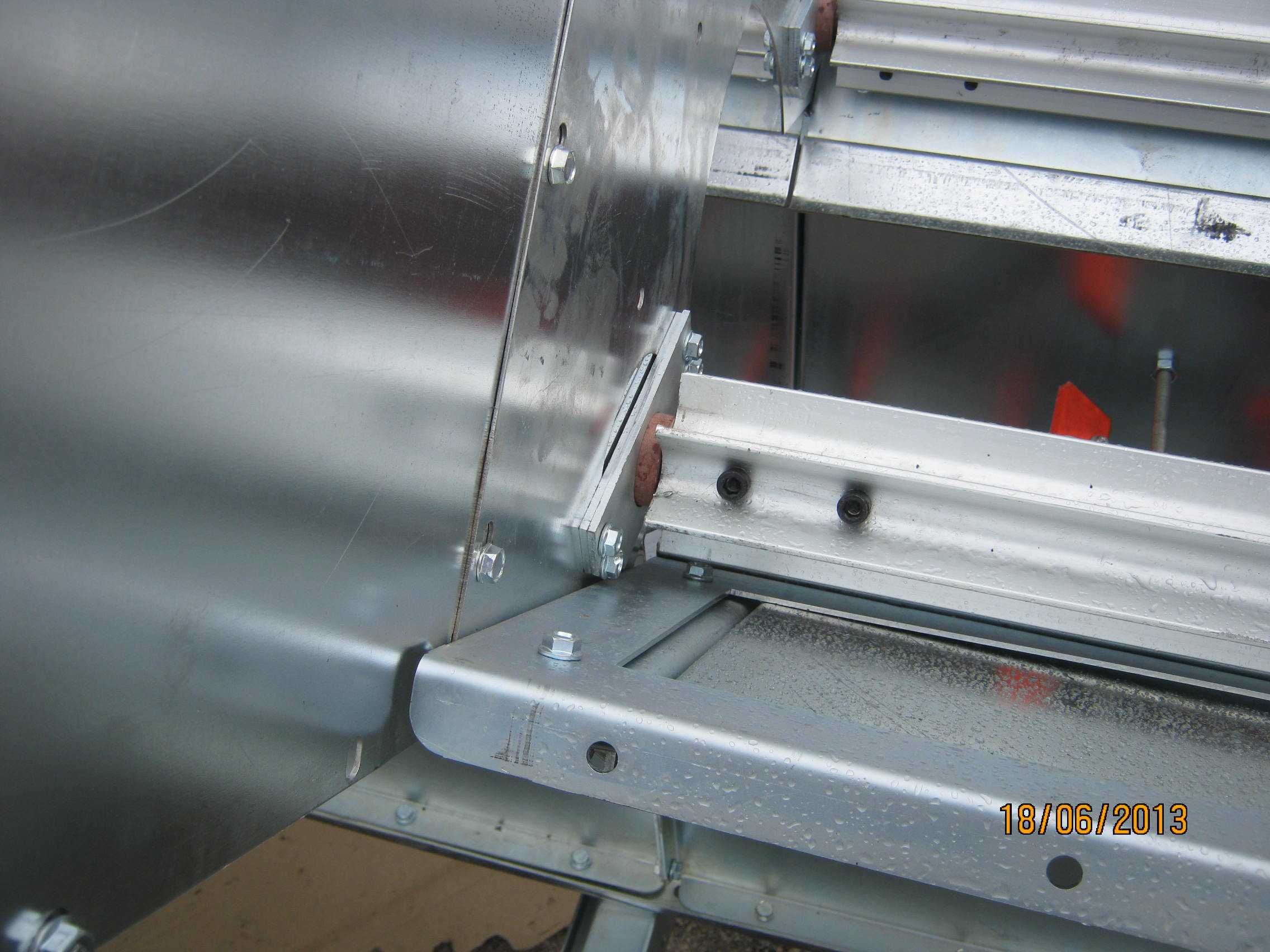

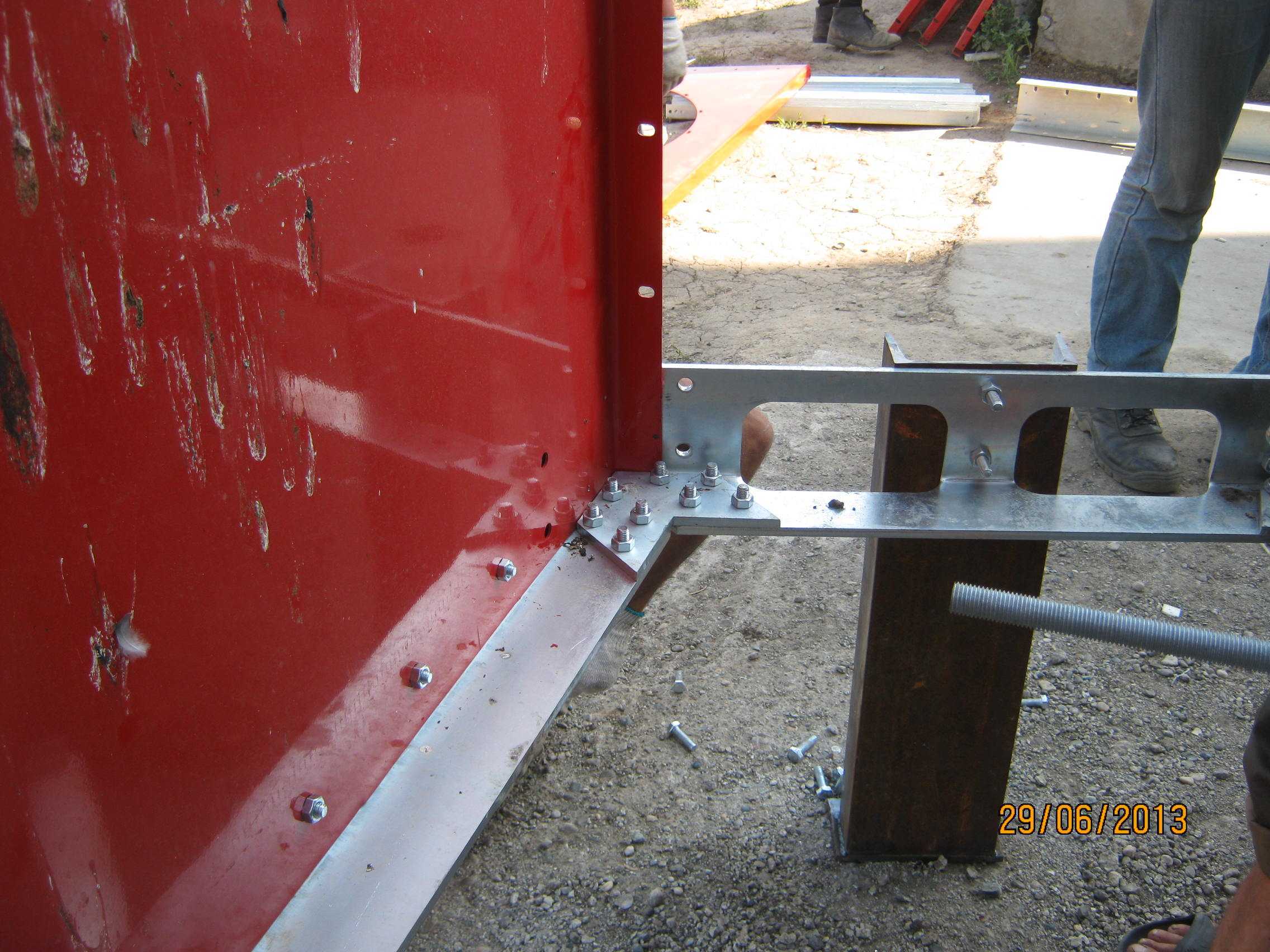

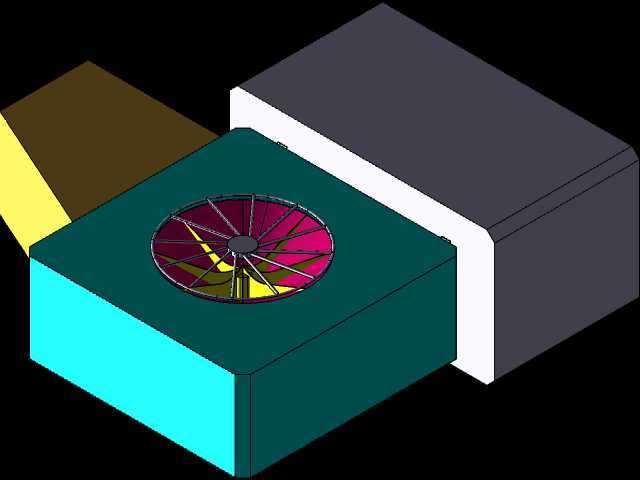

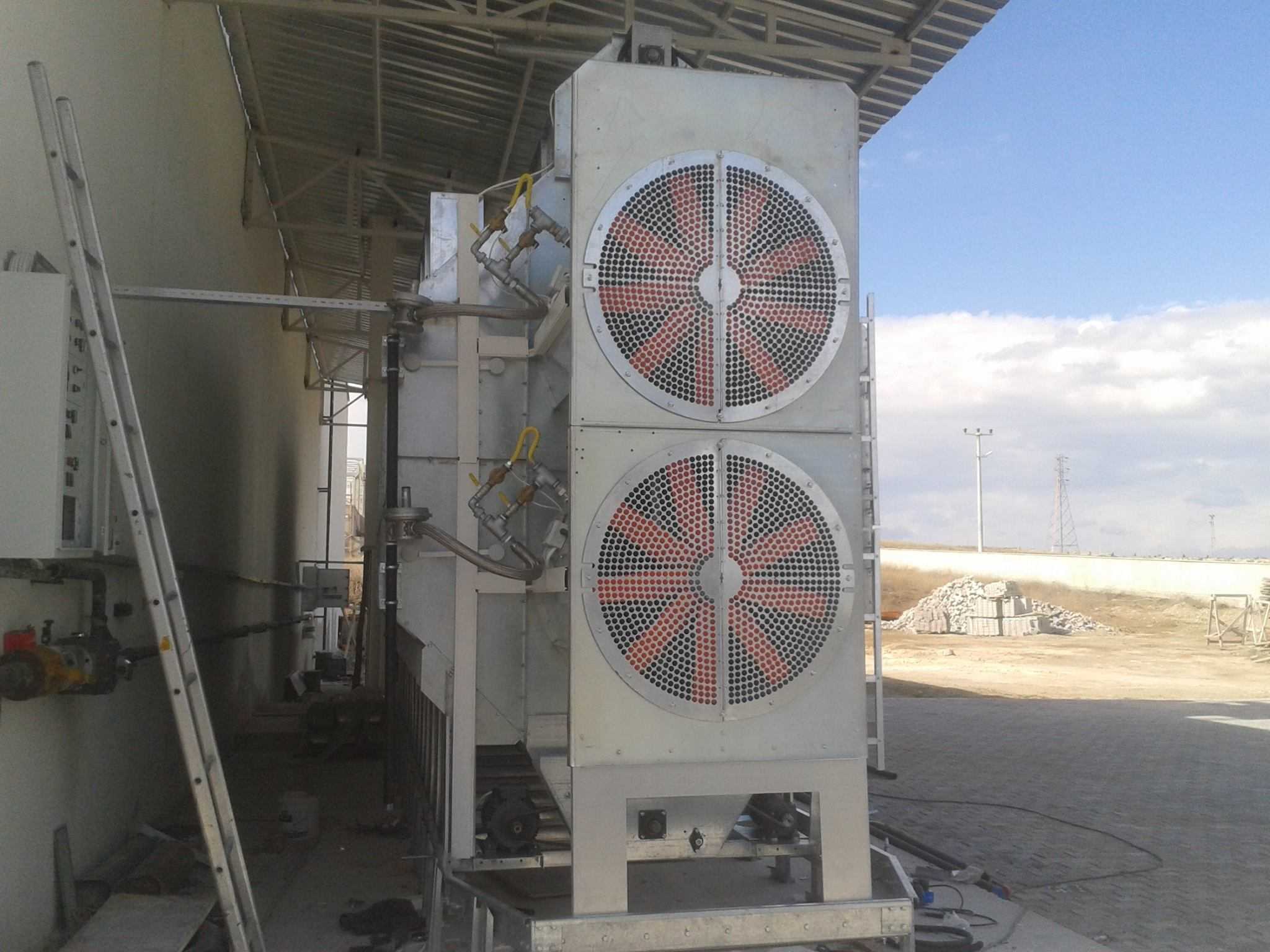

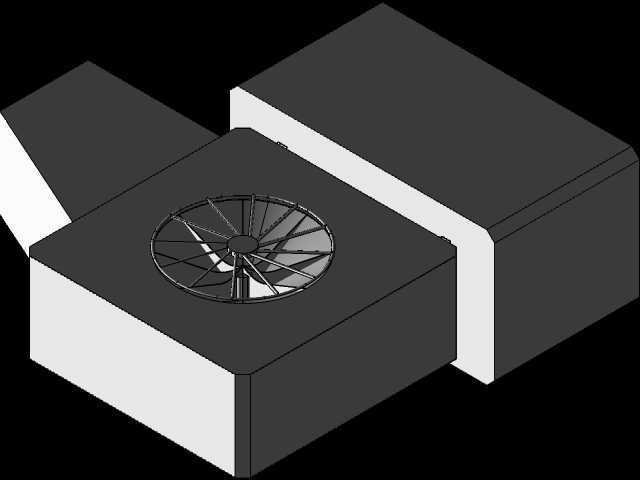

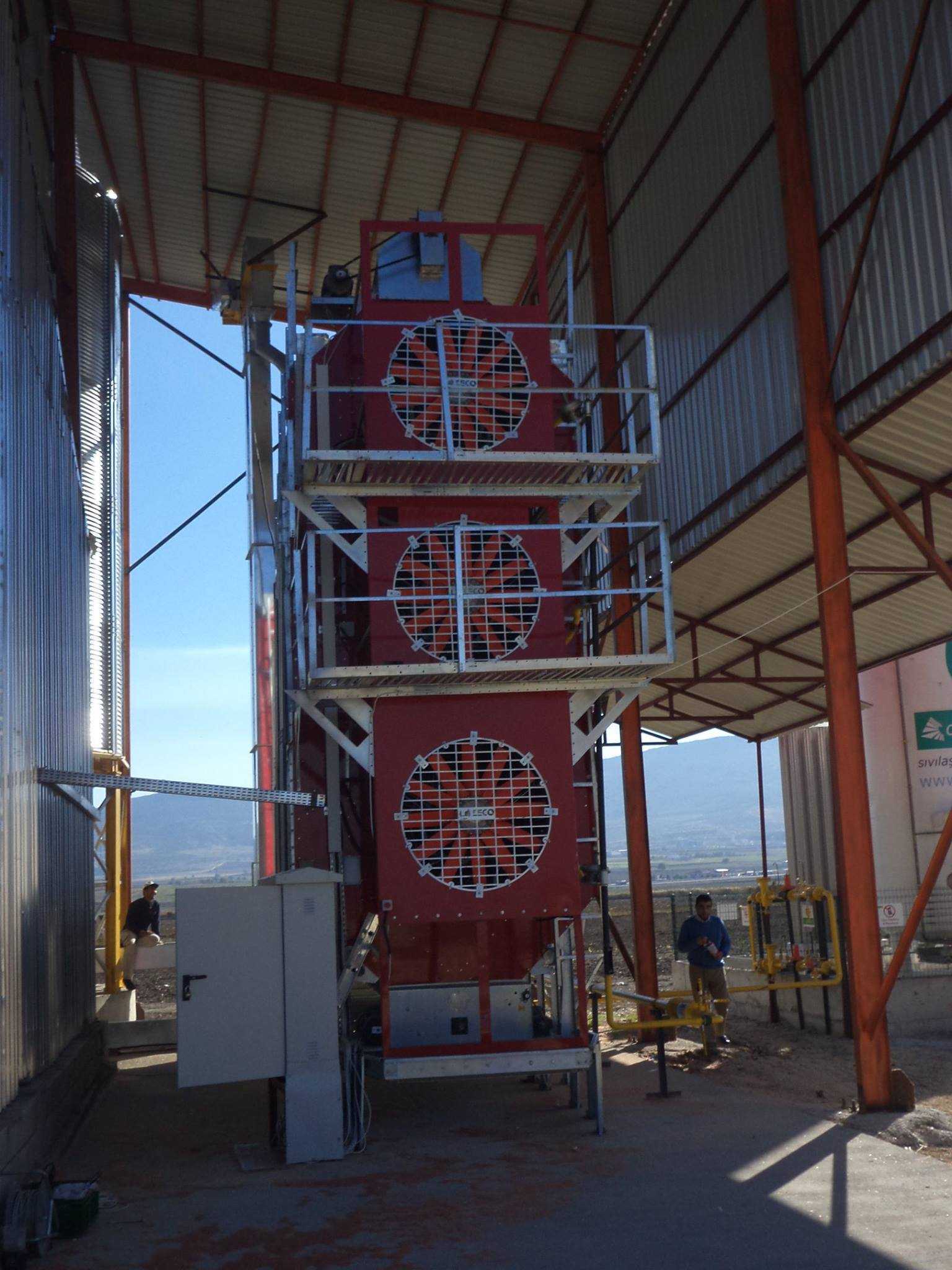

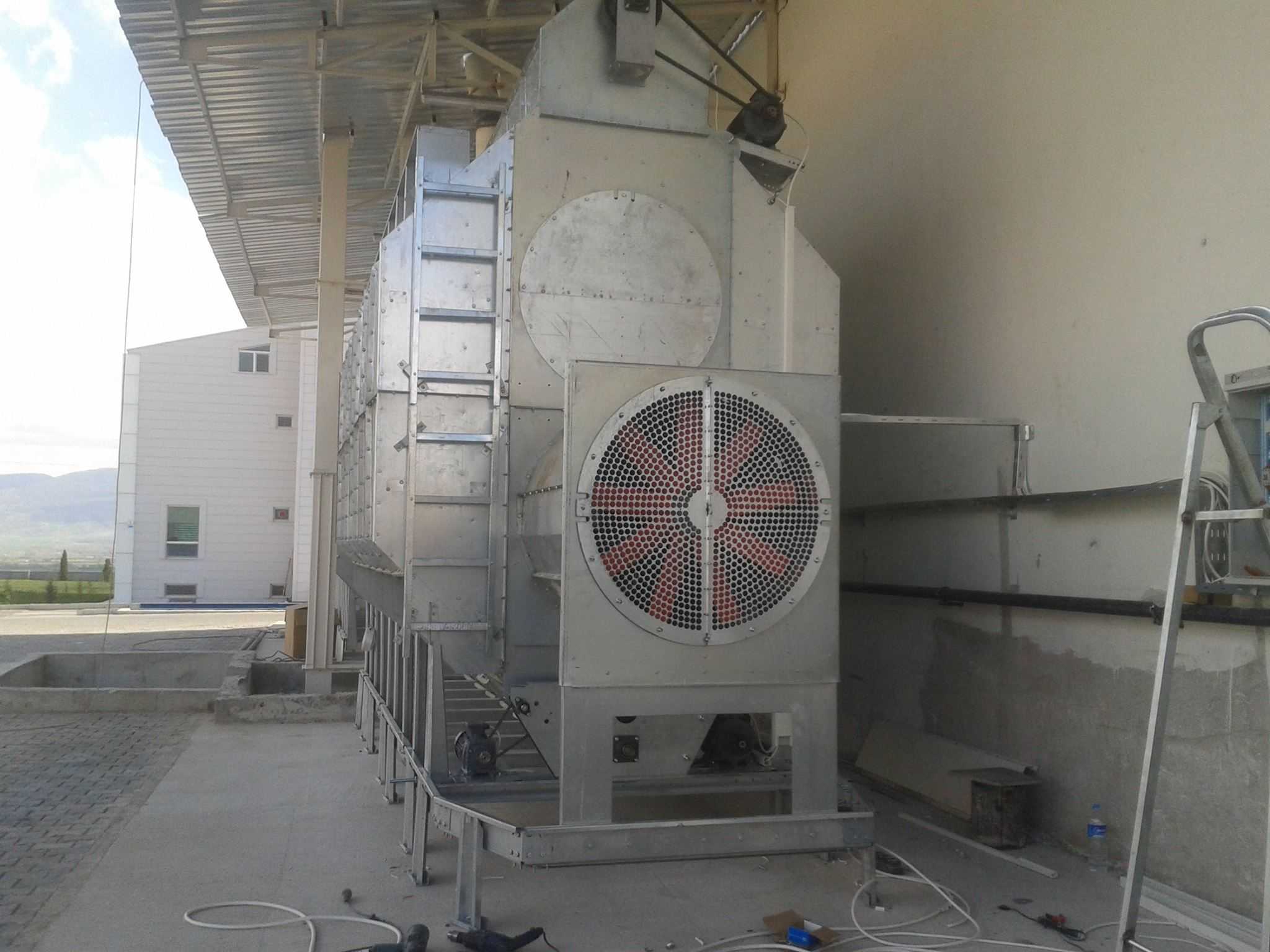

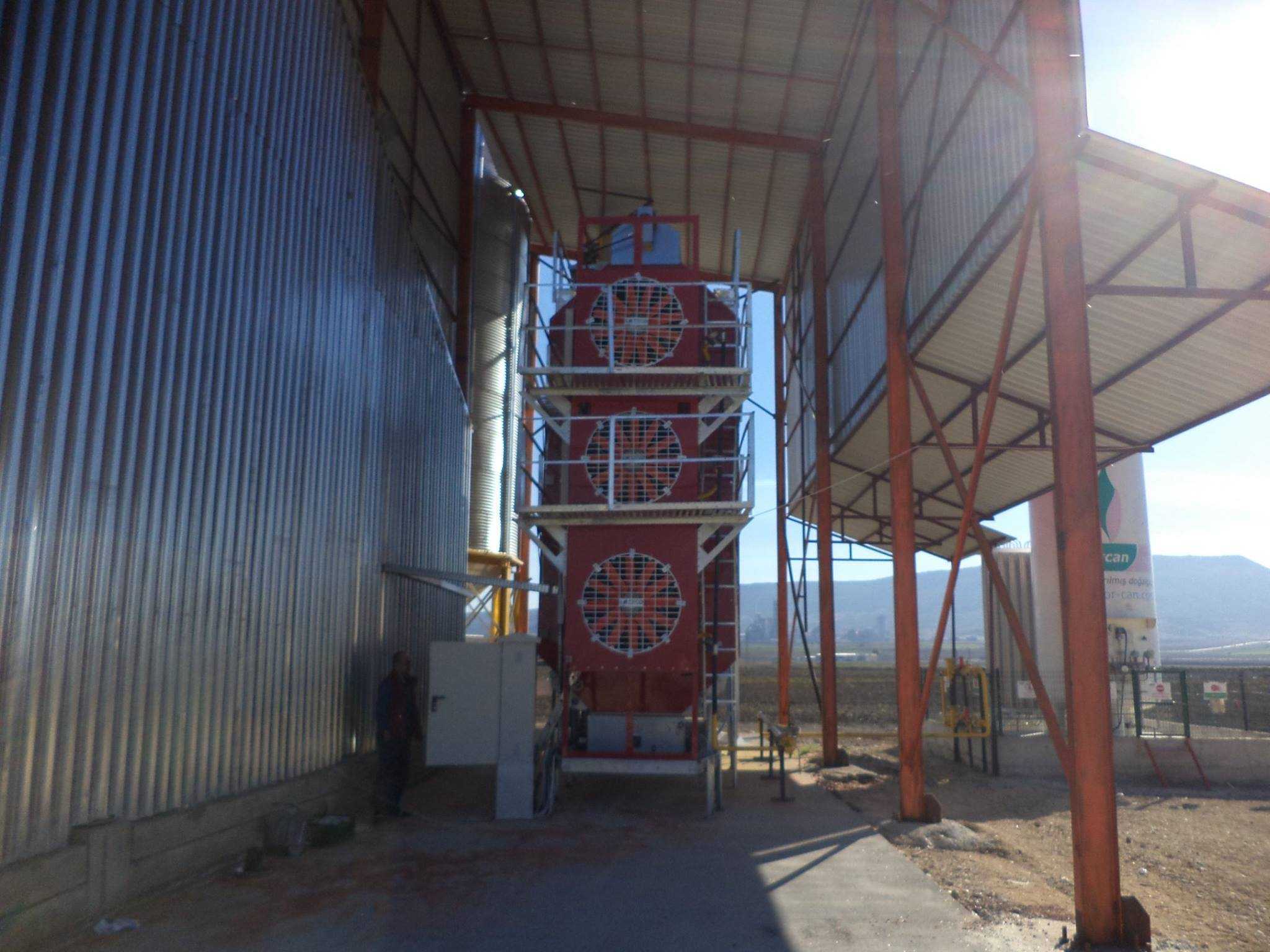

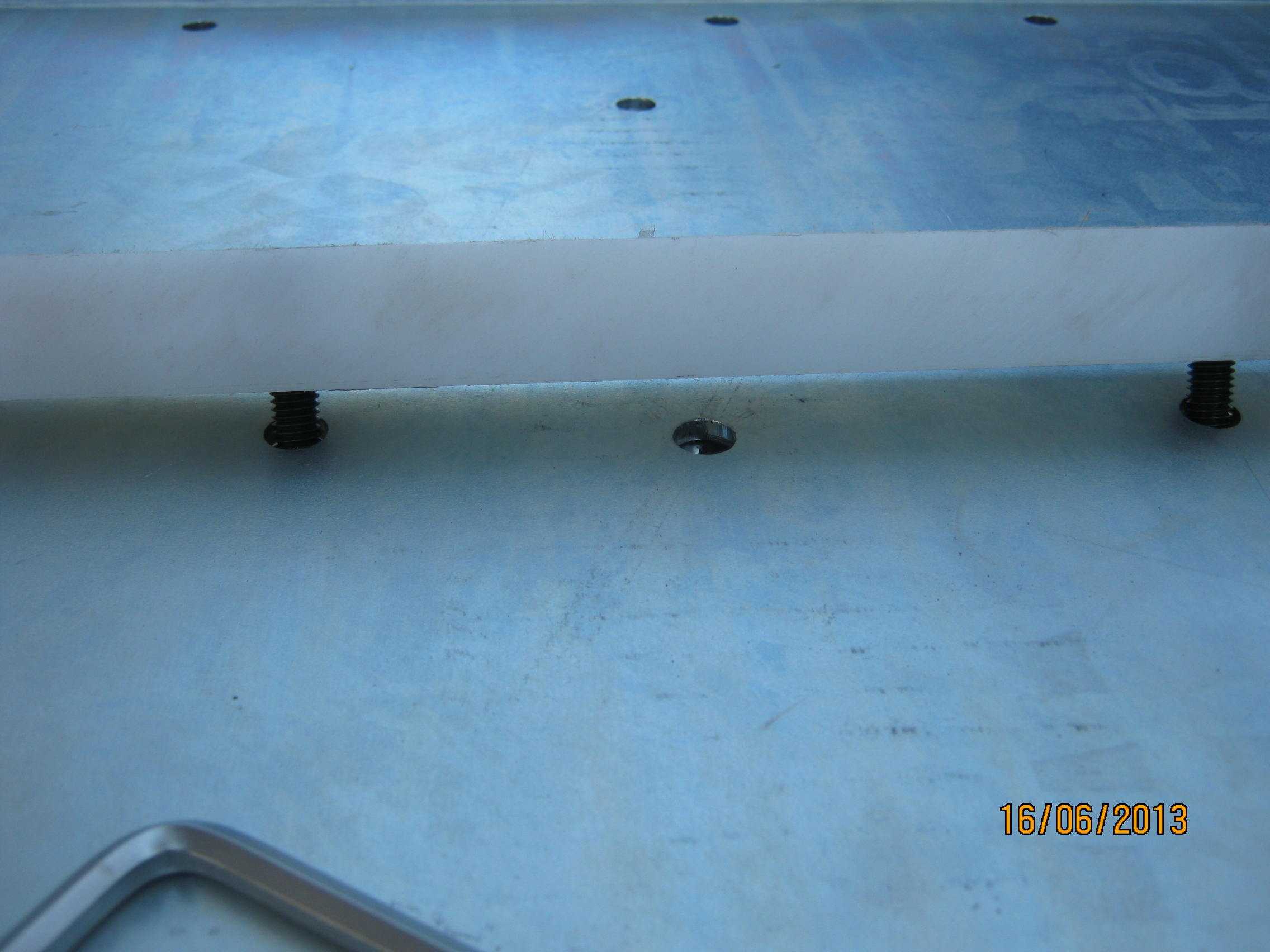

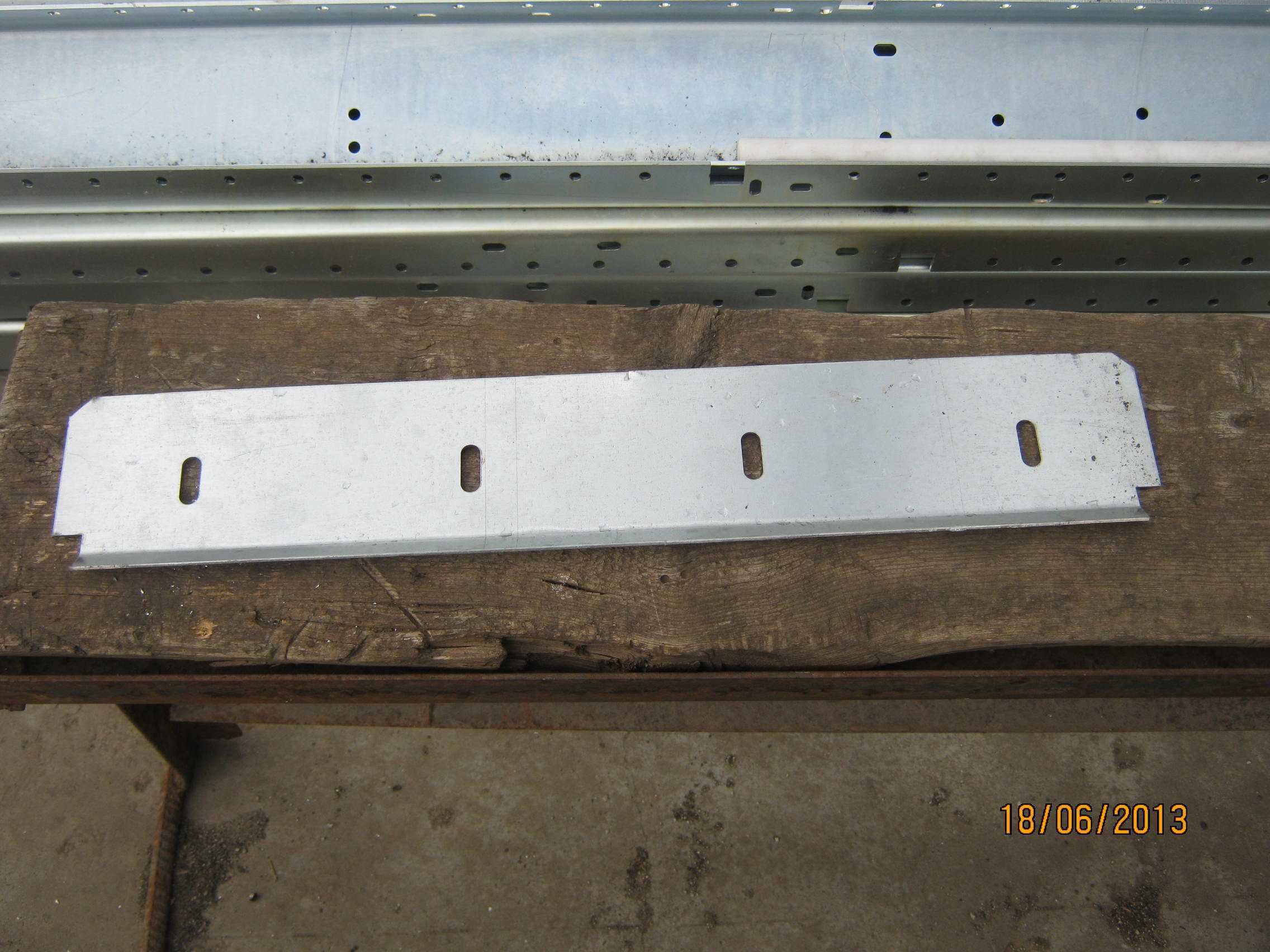

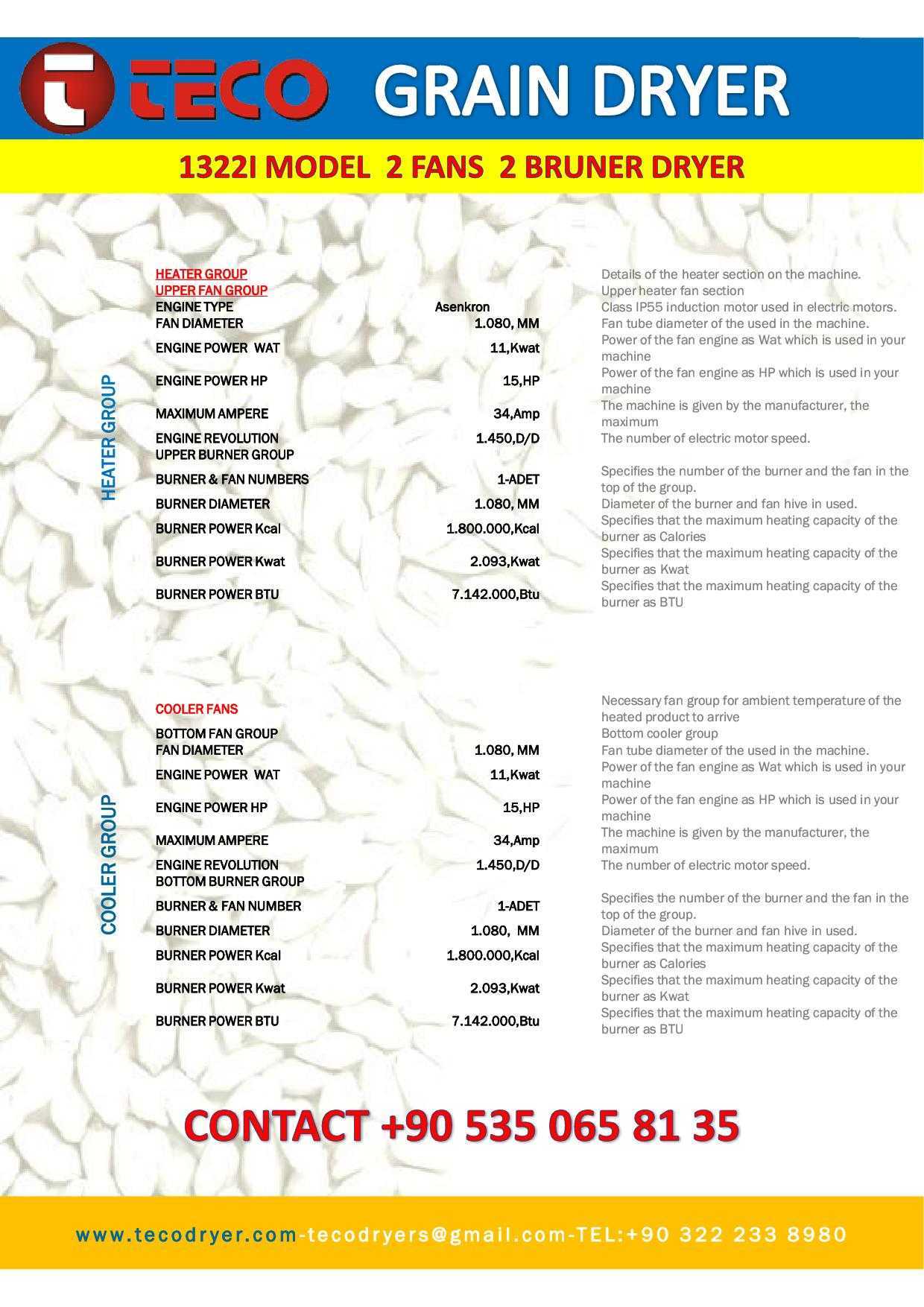

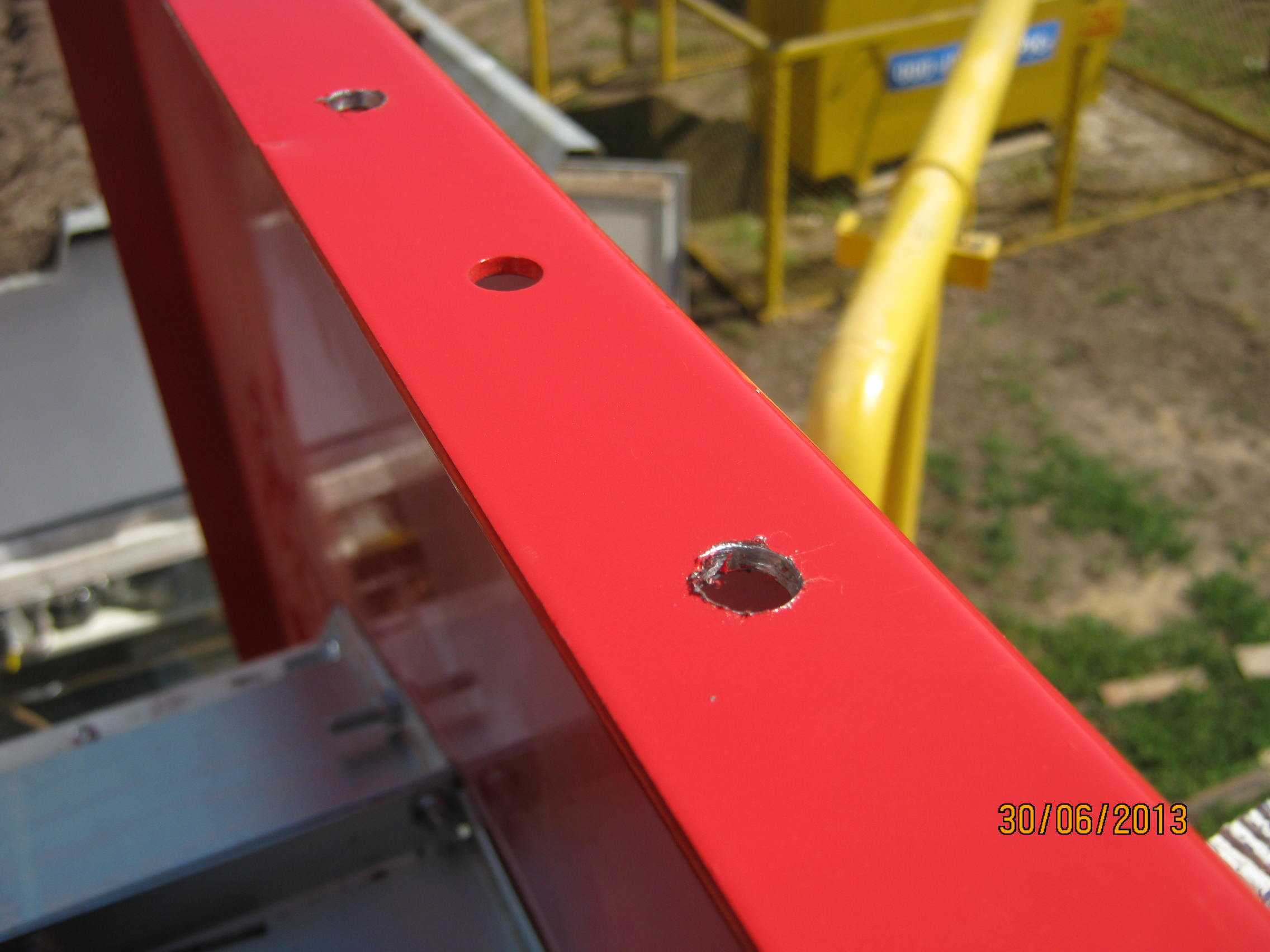

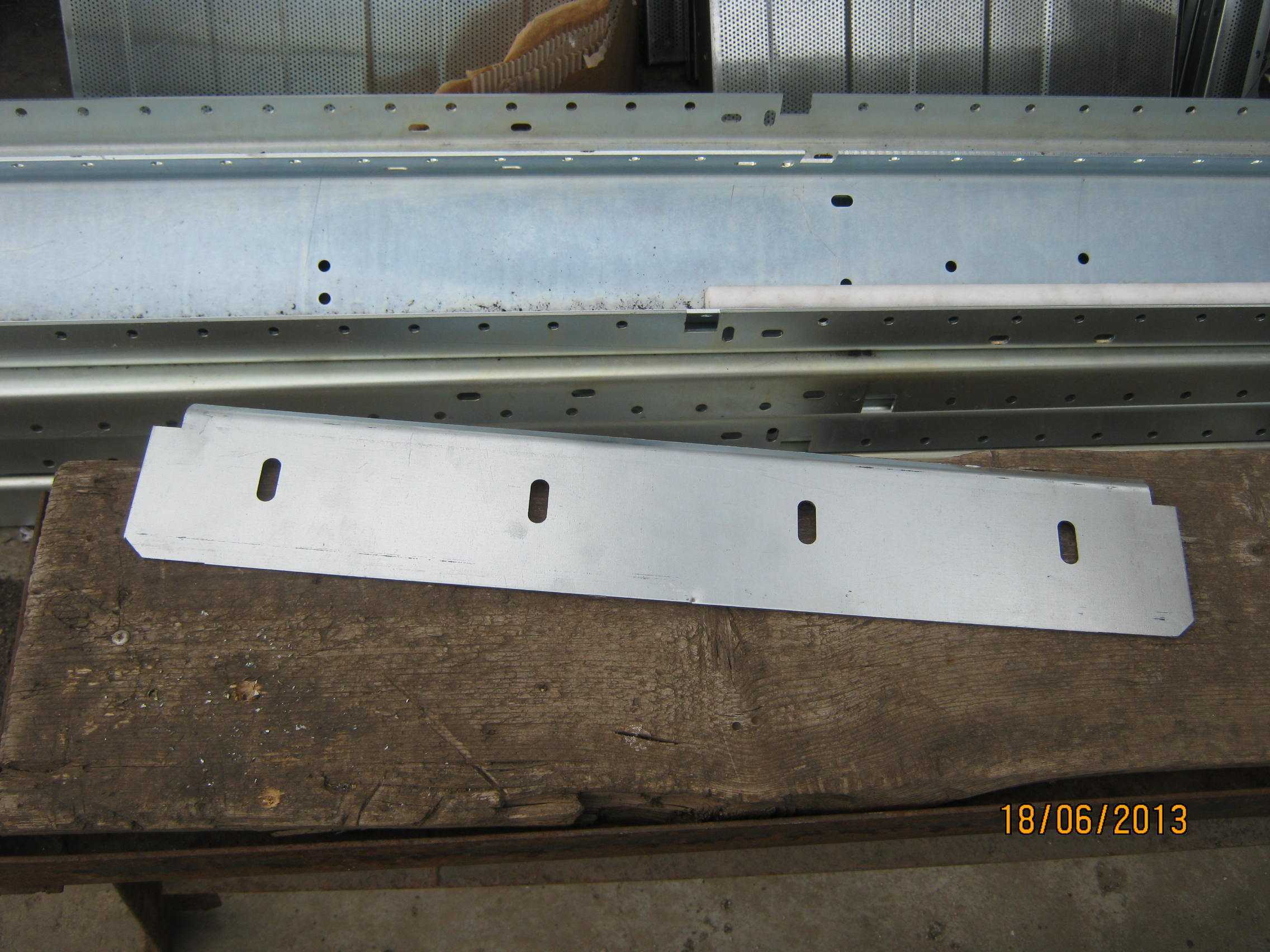

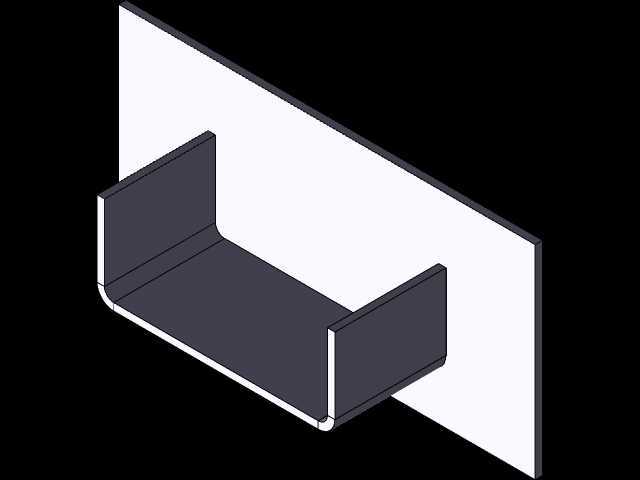

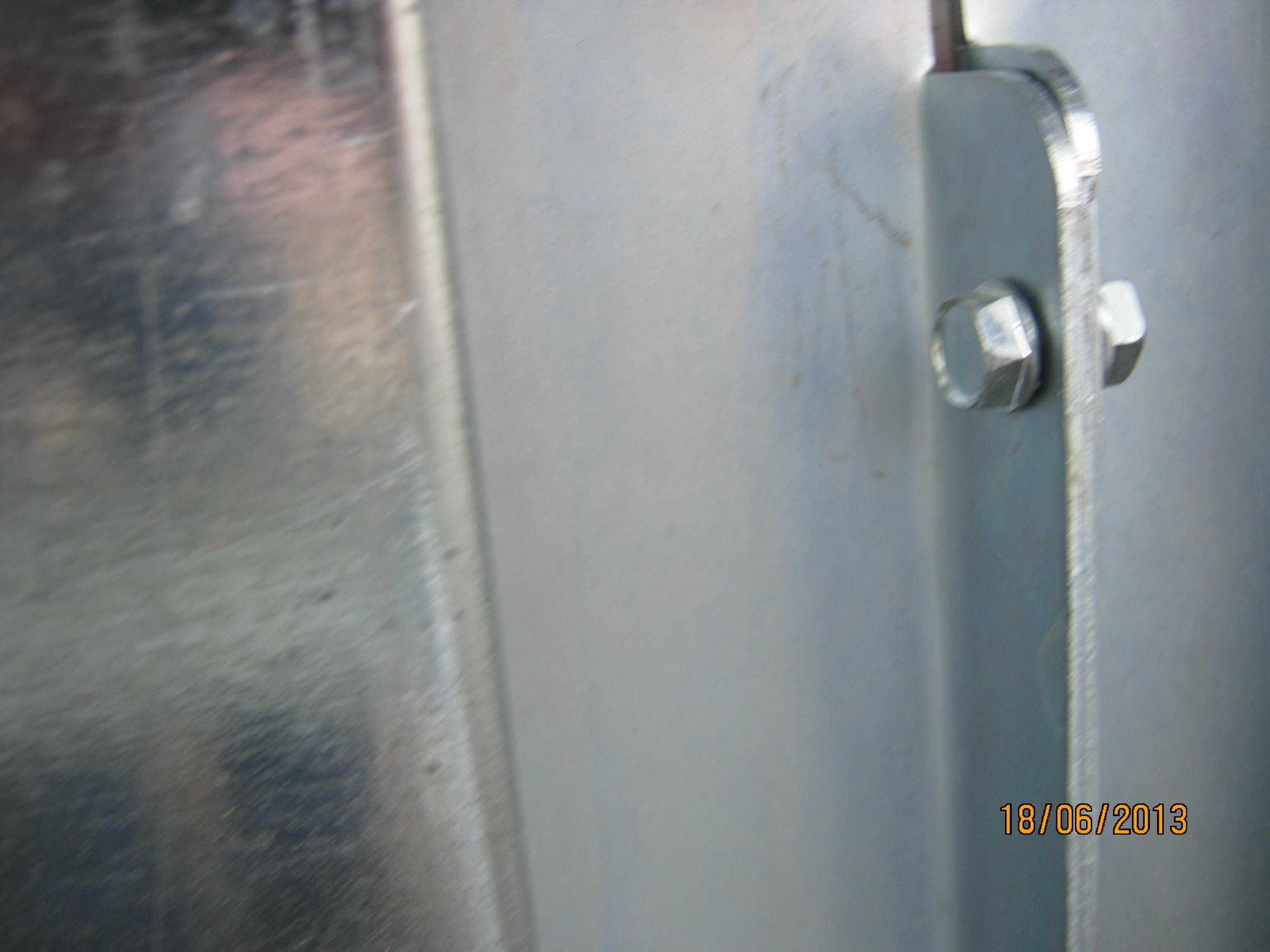

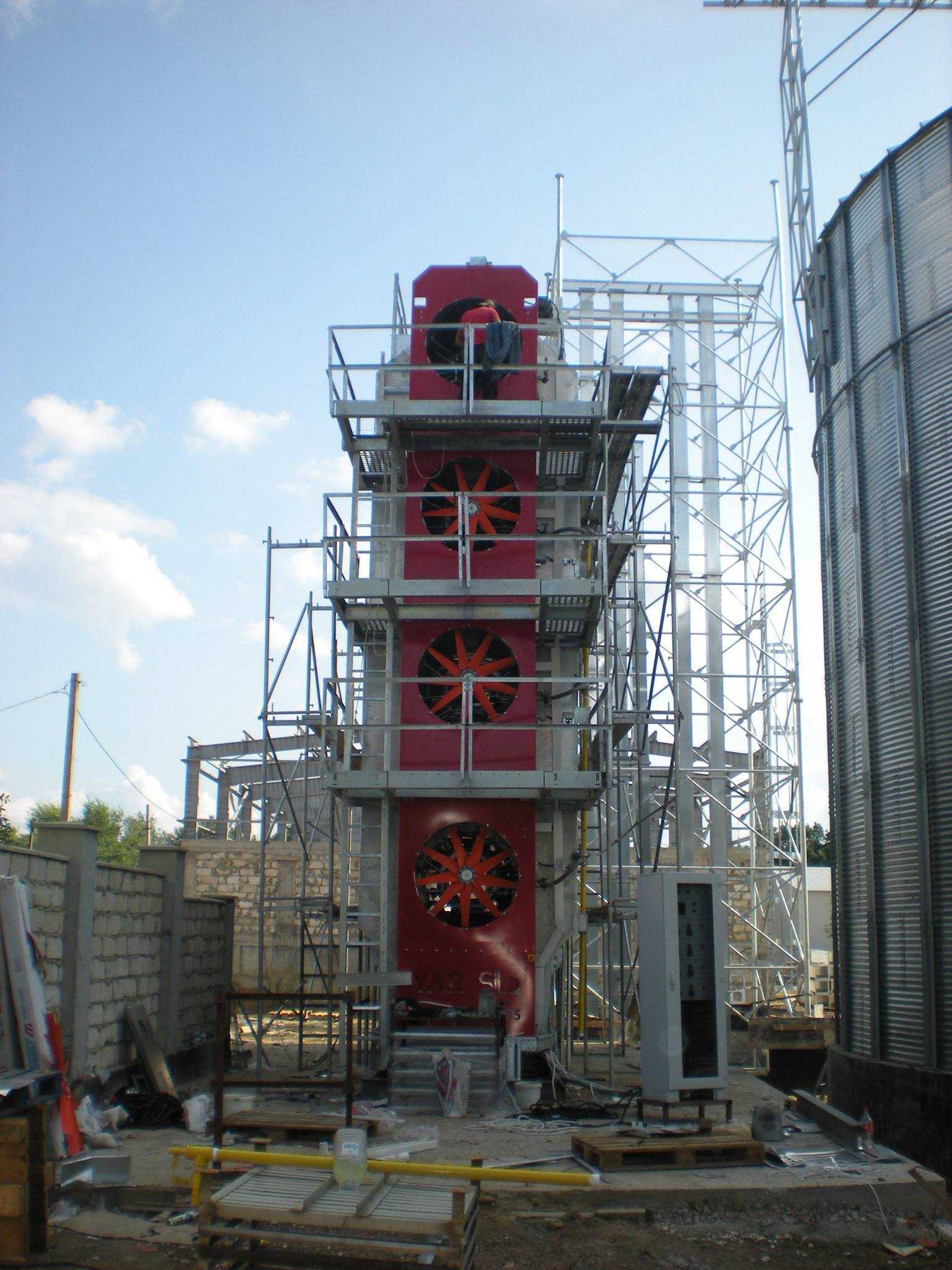

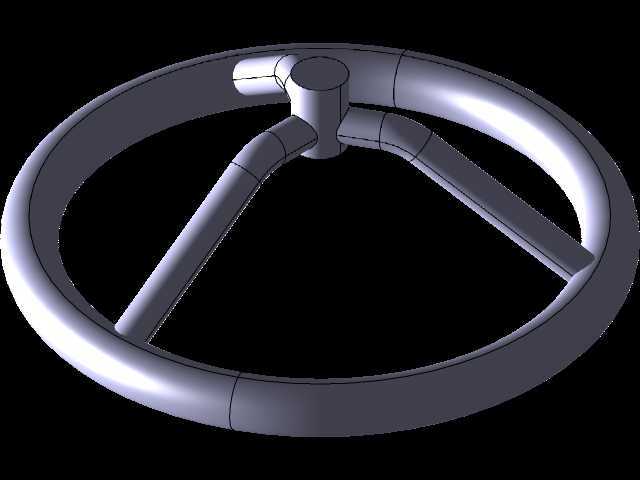

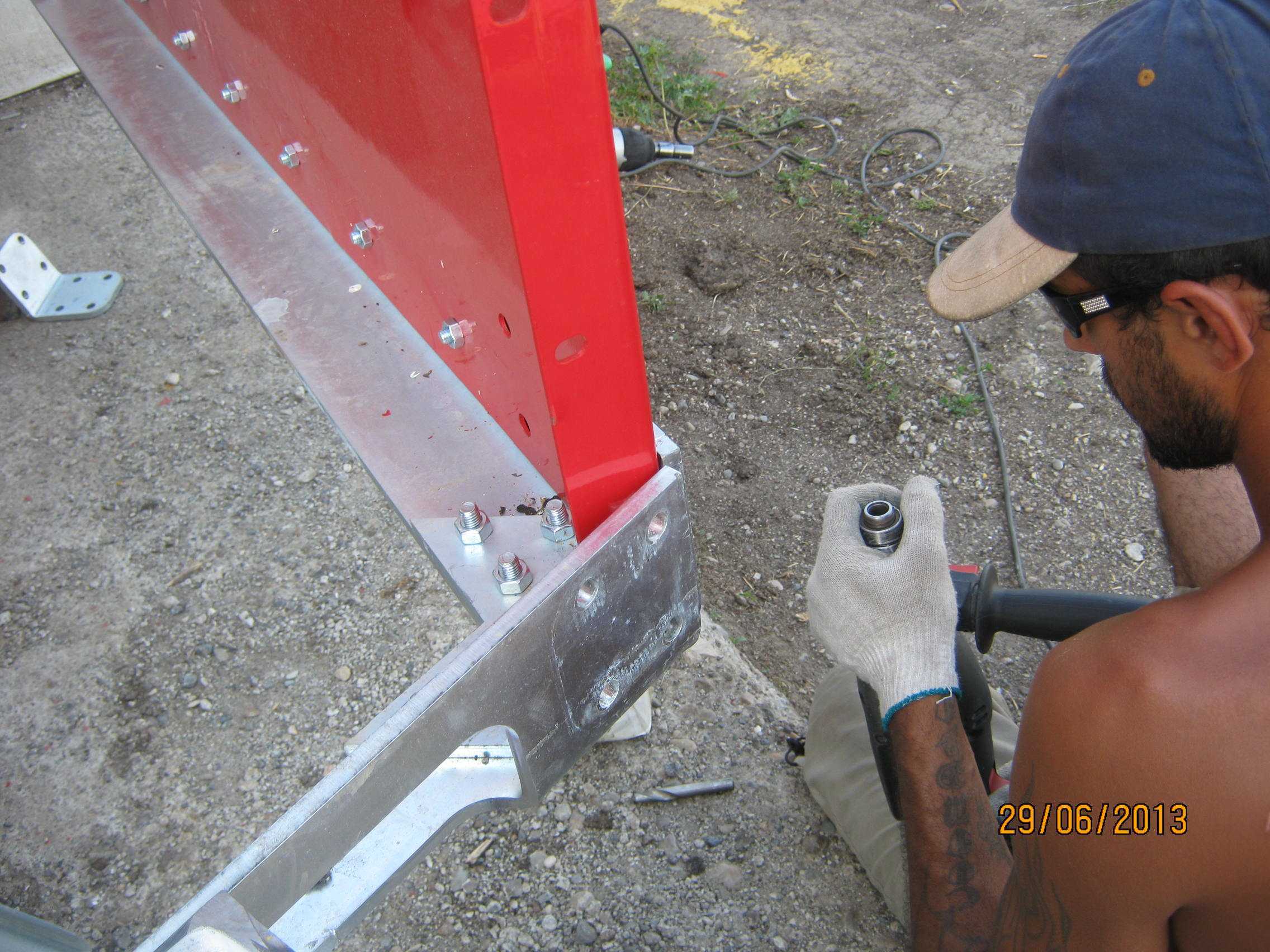

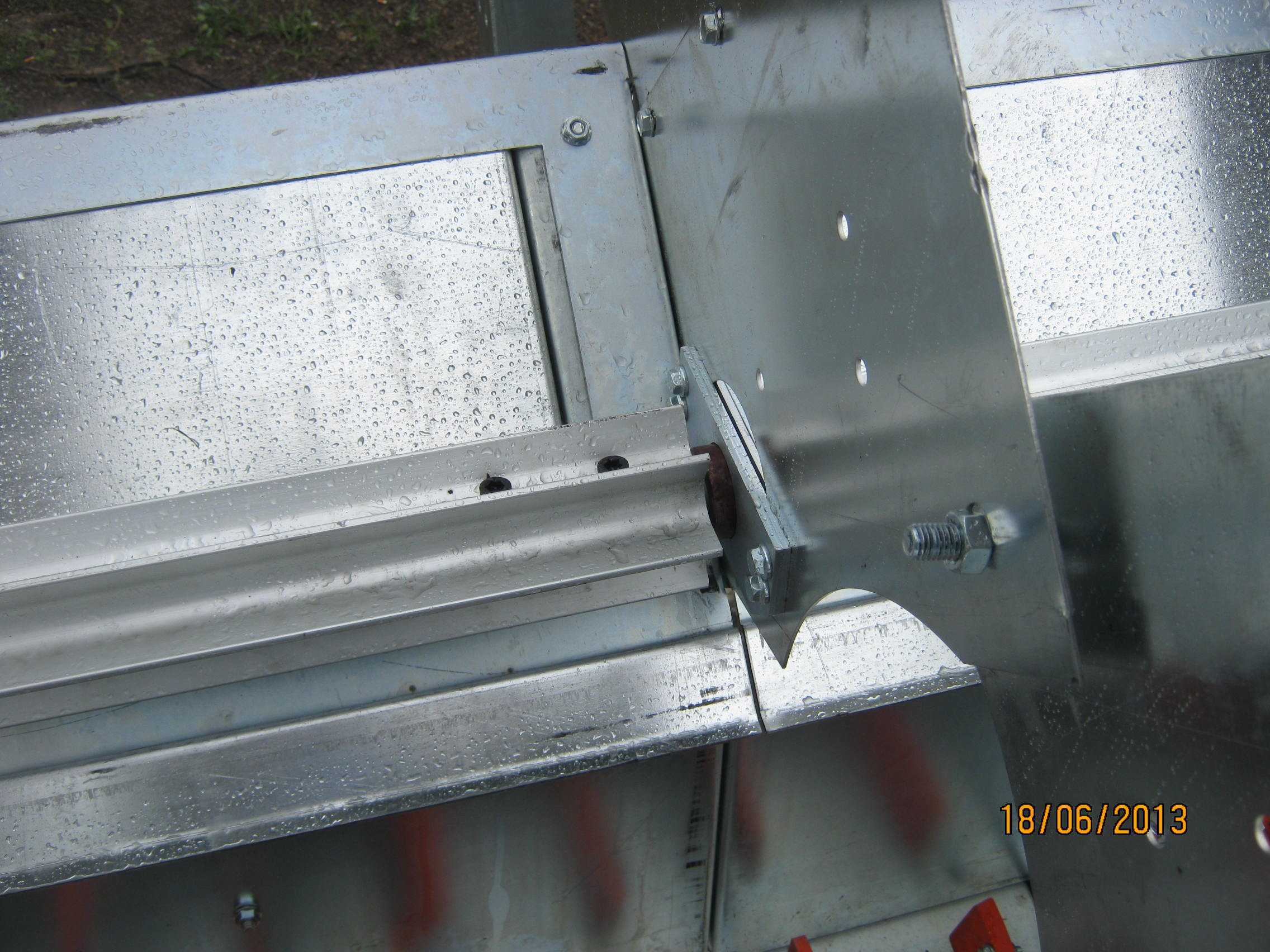

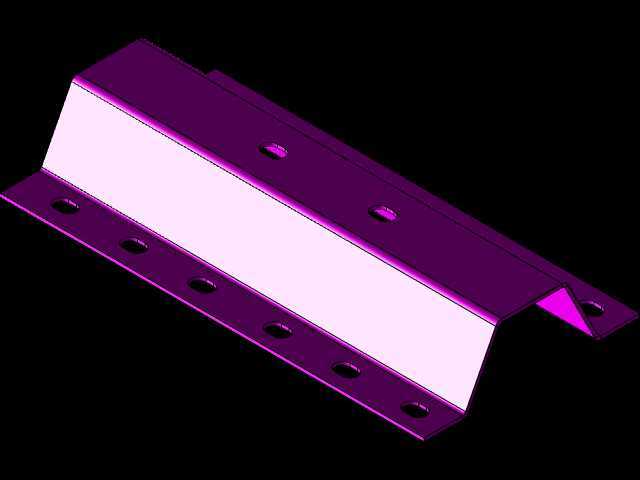

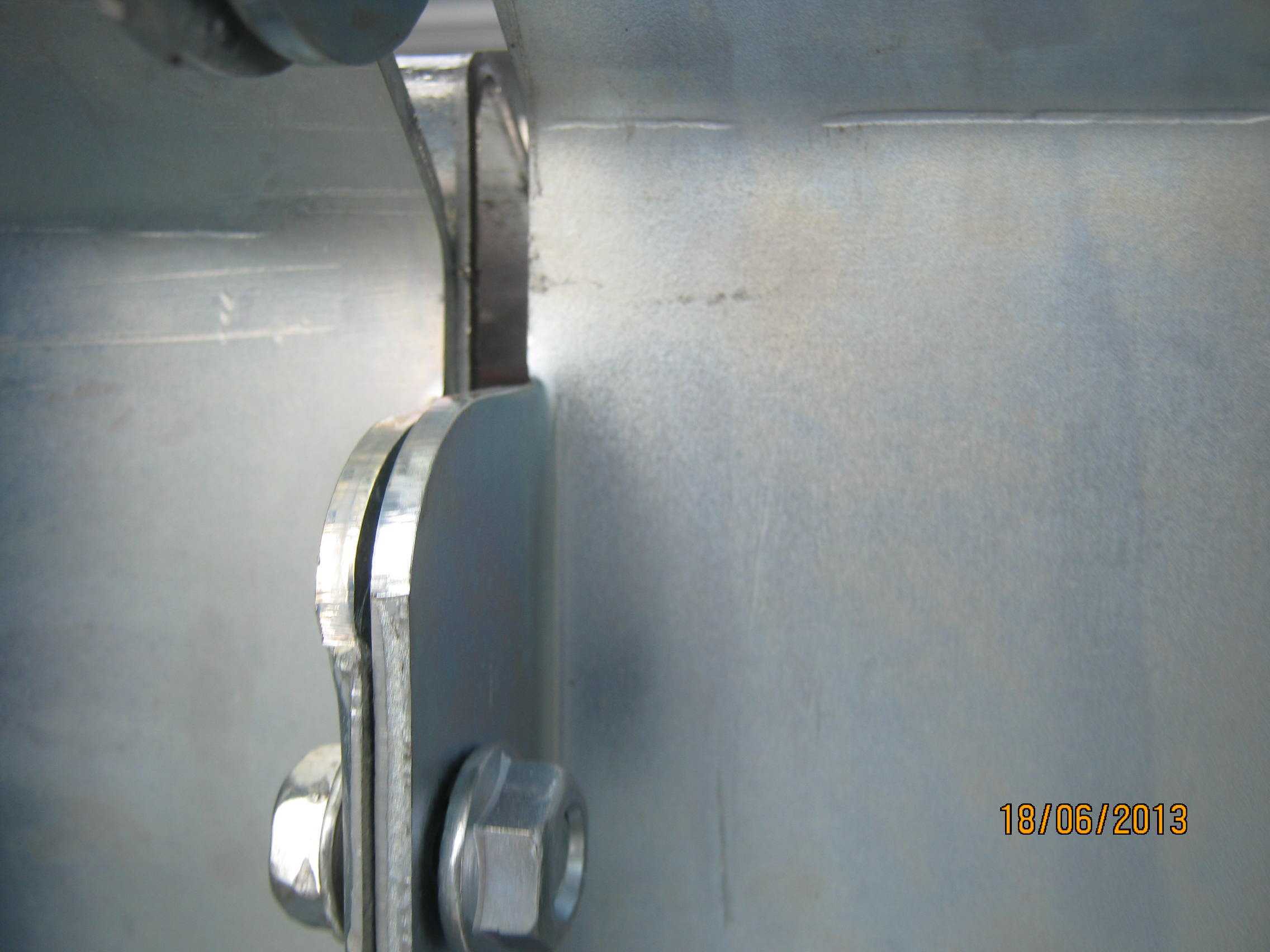

　　护栏高度符合工业设备高空作业的防护标准，爬梯踏步做了防滑冲孔处理，冬季积雪环境下也能保障检修人员的操作安全。设备的热风接口预留于塔体侧方的低位段，可对接燃煤热风炉、生物质热风炉或者热泵供热单元，接口处采用耐高温的软连接结构，抵消设备运行过程中热胀冷缩产生的位移应力，避免风道连接处开裂漏风。在功能设计上，塔内的粮流通道采用错流与顺流结合的布风结构，高温段采用顺流烘干让热风与高温高湿的谷物同向流动，避免粮温快速升高影响发芽率或者品质，后续降水段采用错流结构提升换热效率，最后设置的缓苏段可以让谷物内部的水分逐步向外扩散，减少烘干后的谷物爆腰率。整套设备的结构建模过程中，所有钣金件的拼接都预留了现场安装的螺栓调节余量，

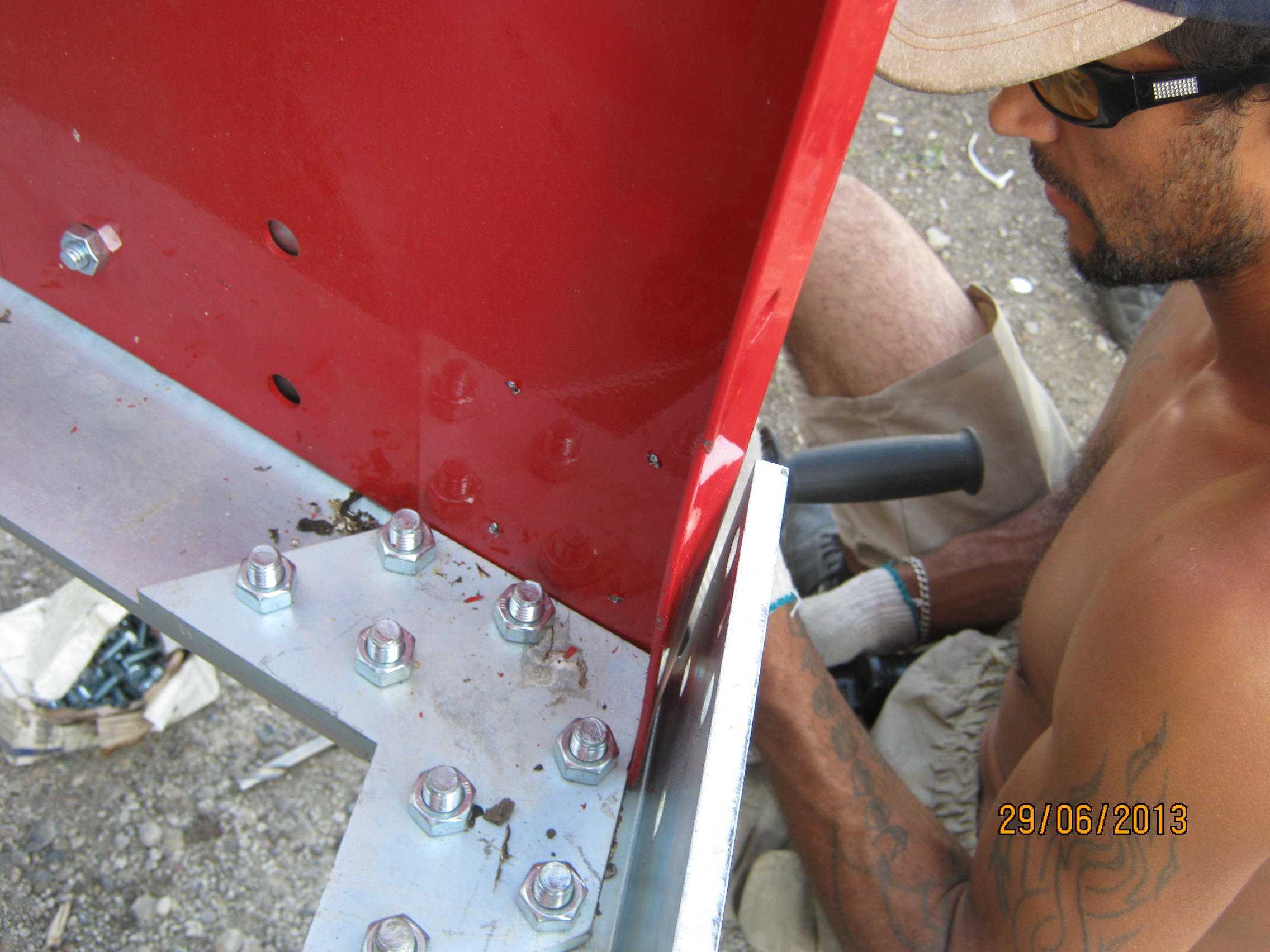

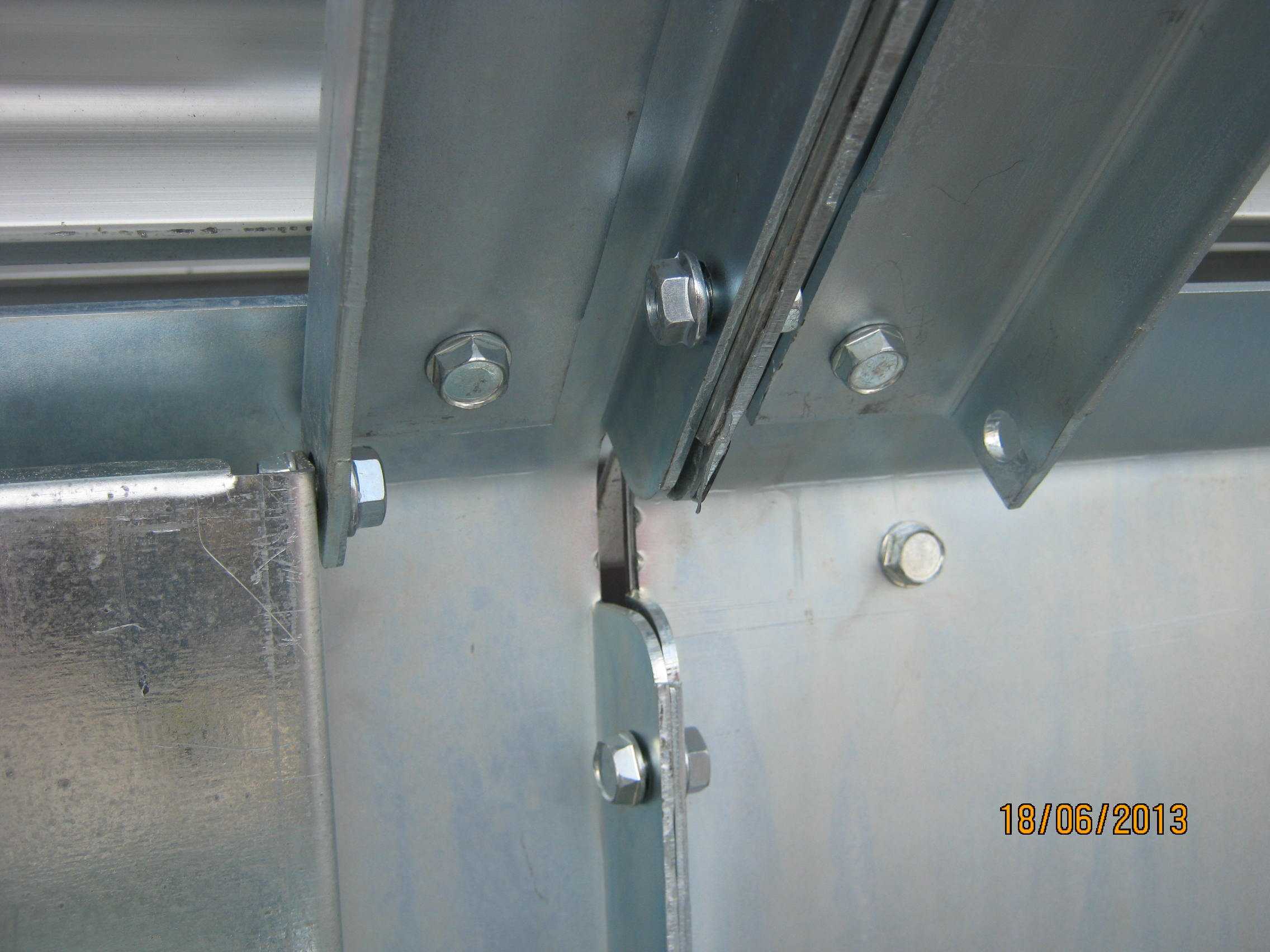

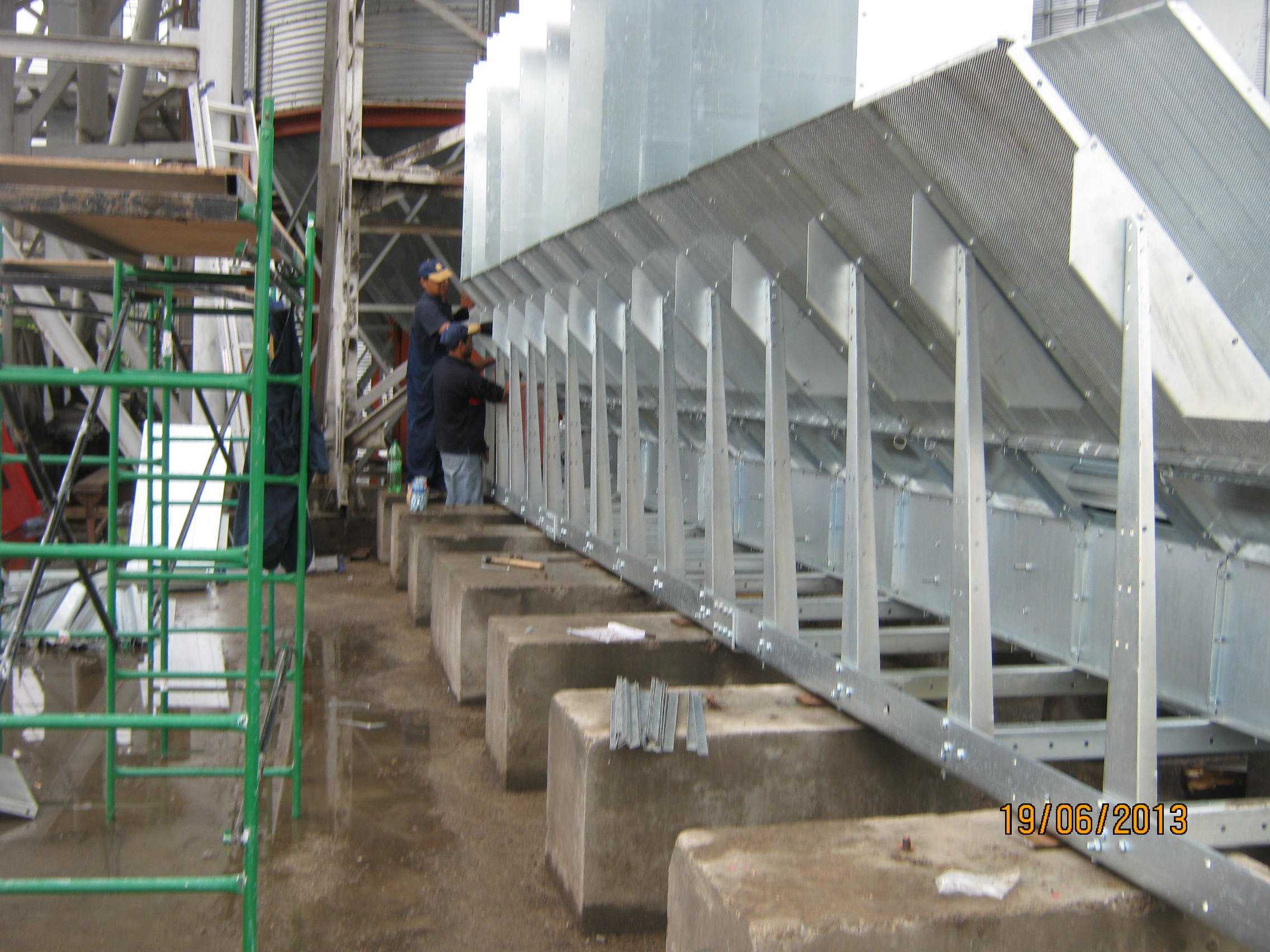

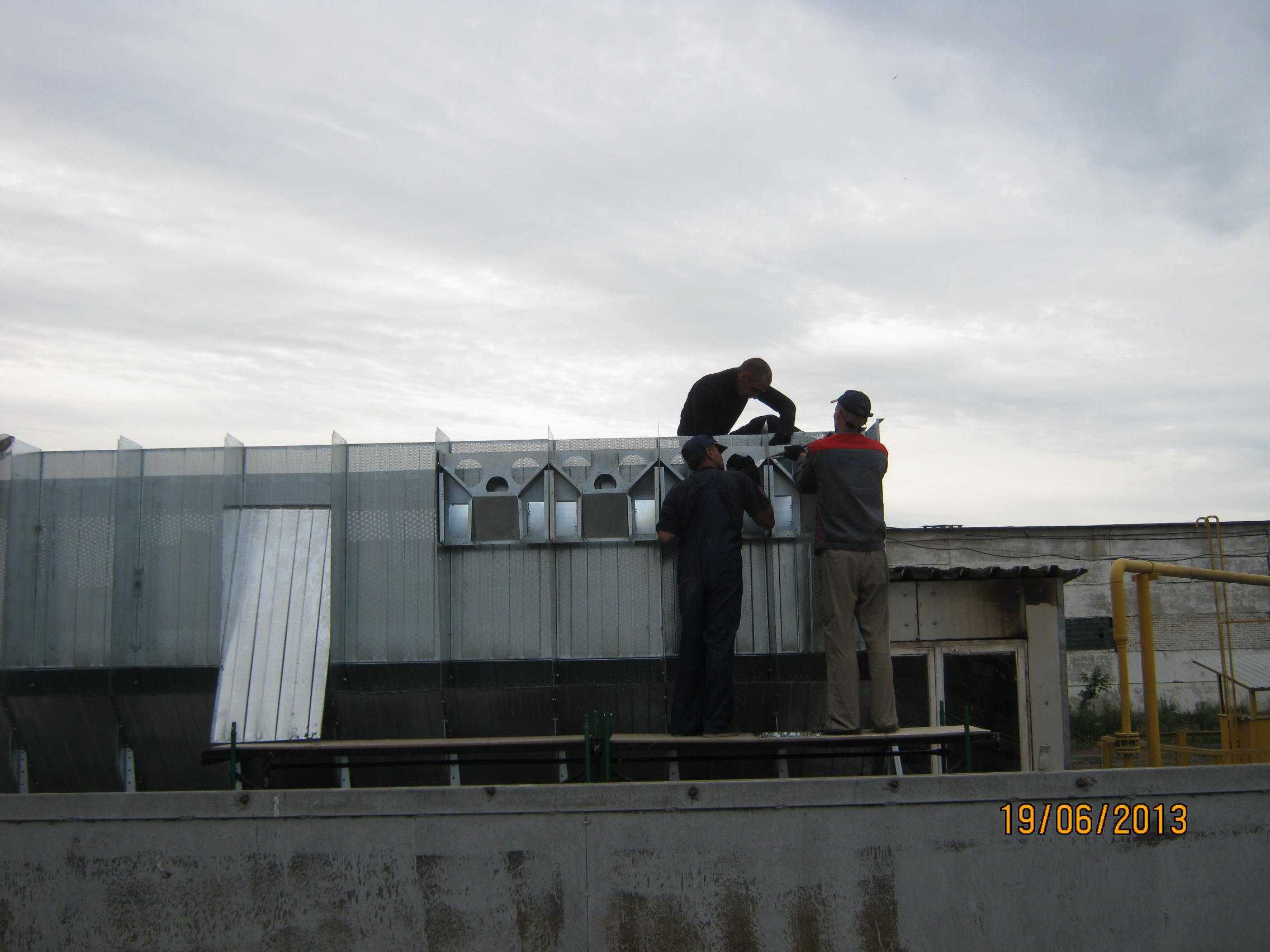

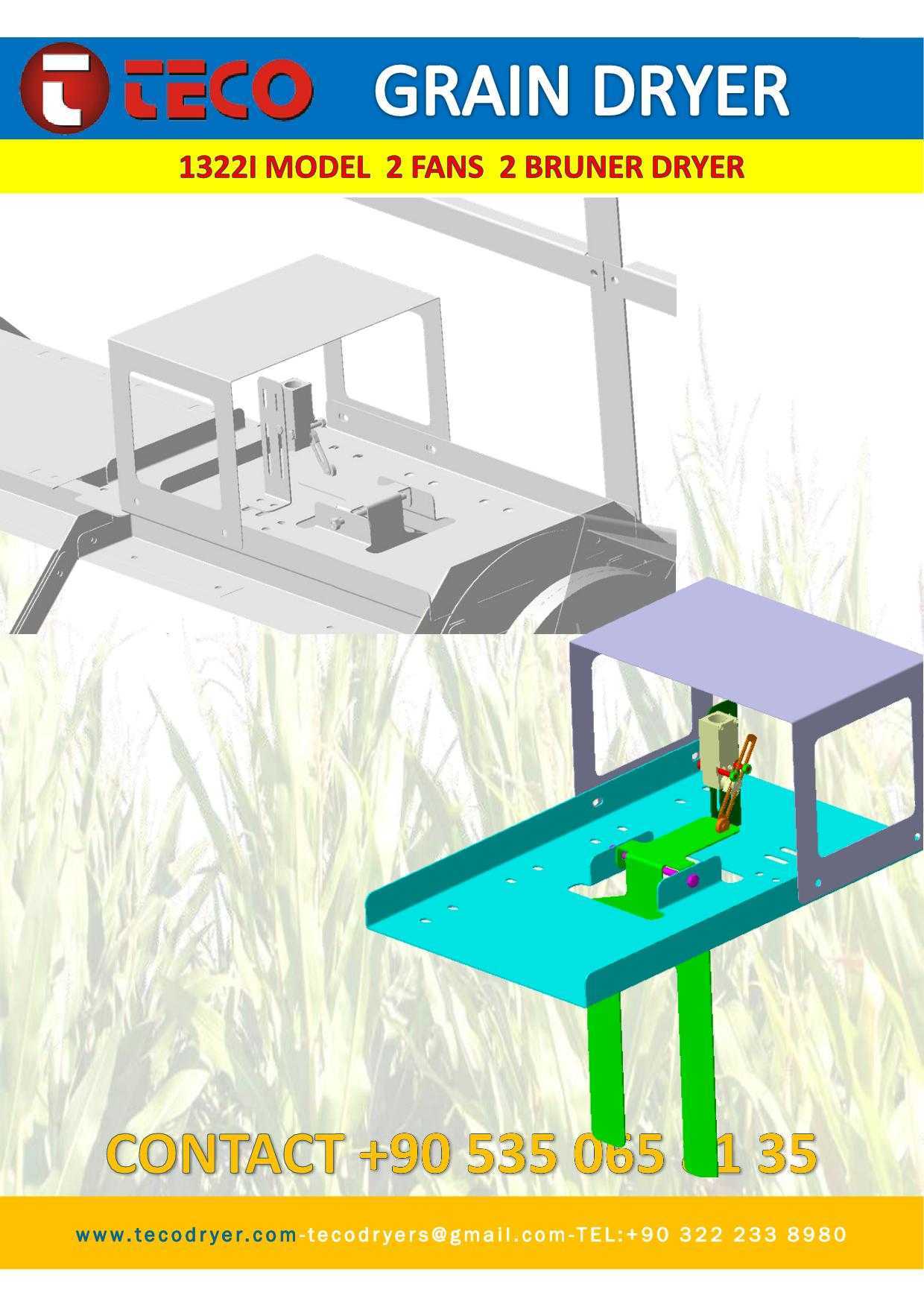

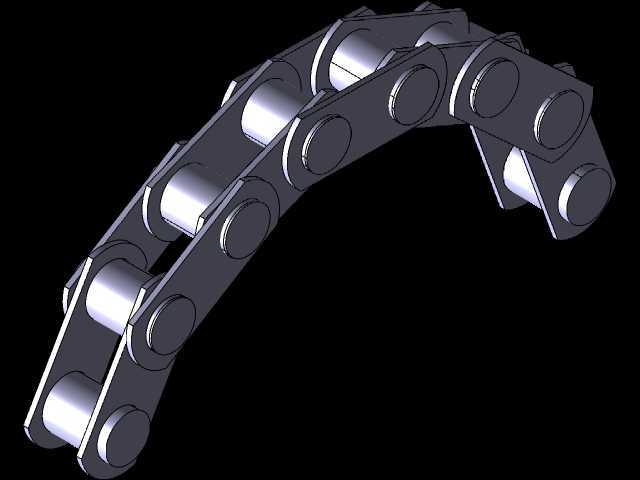

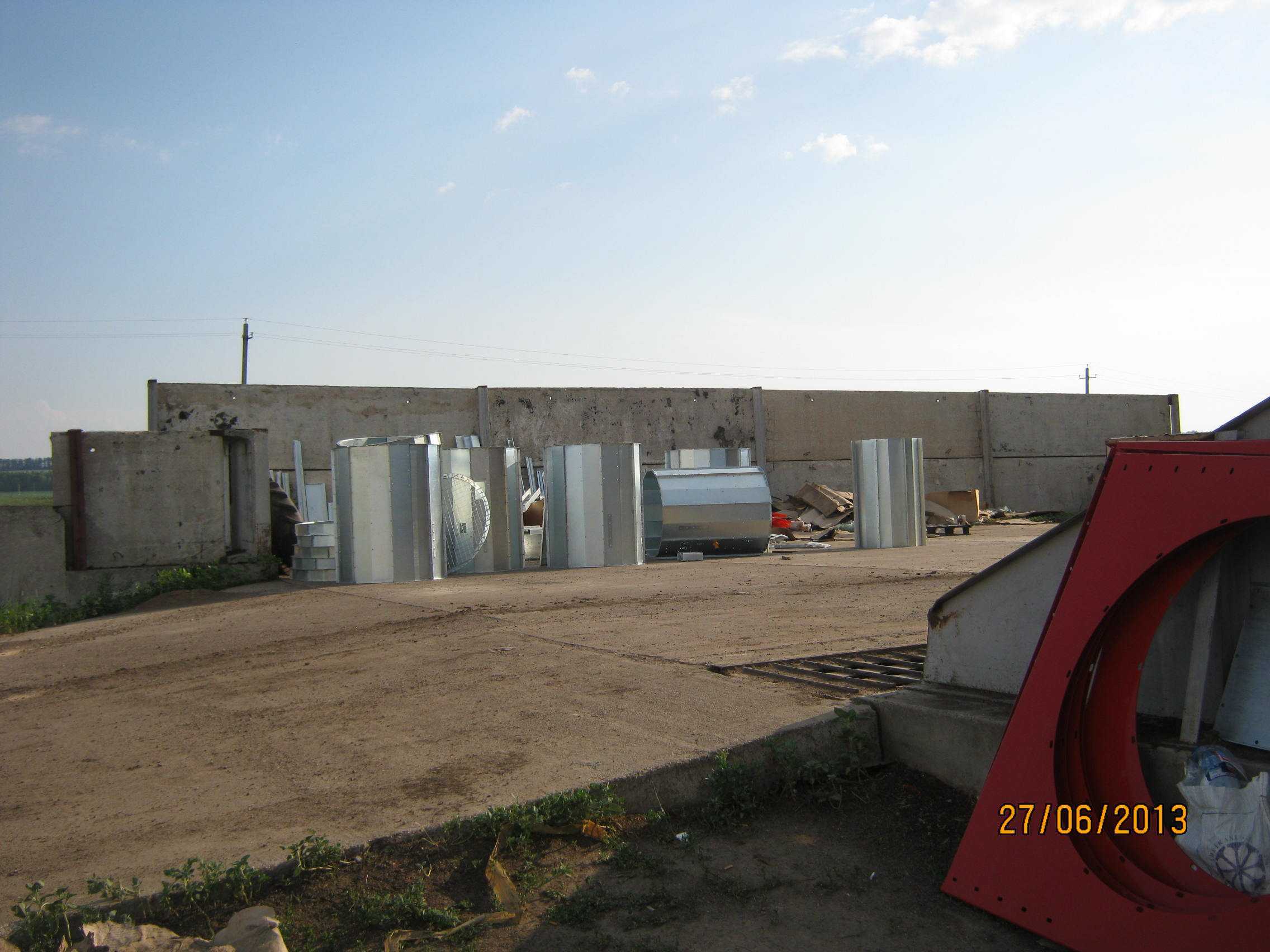

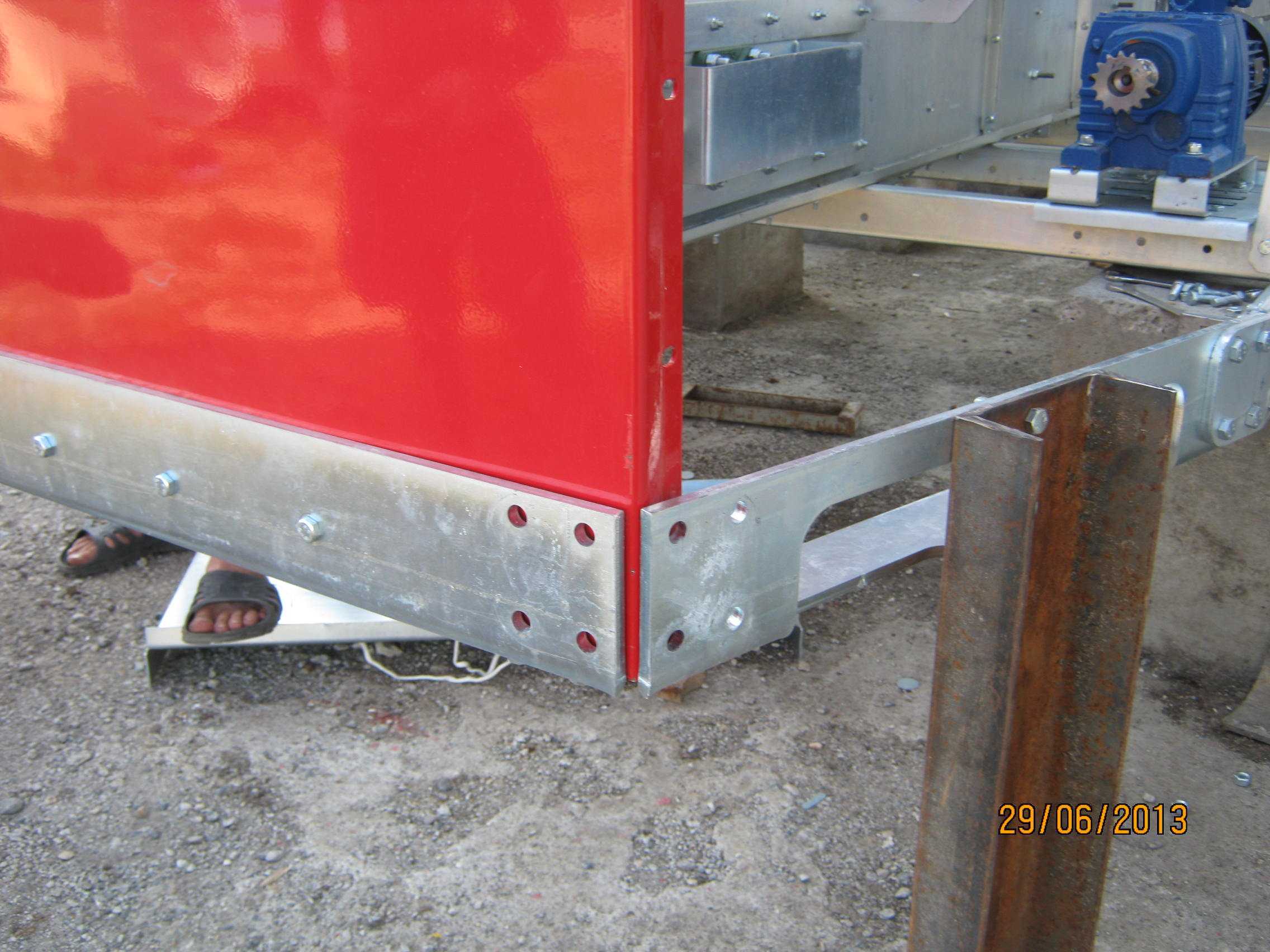

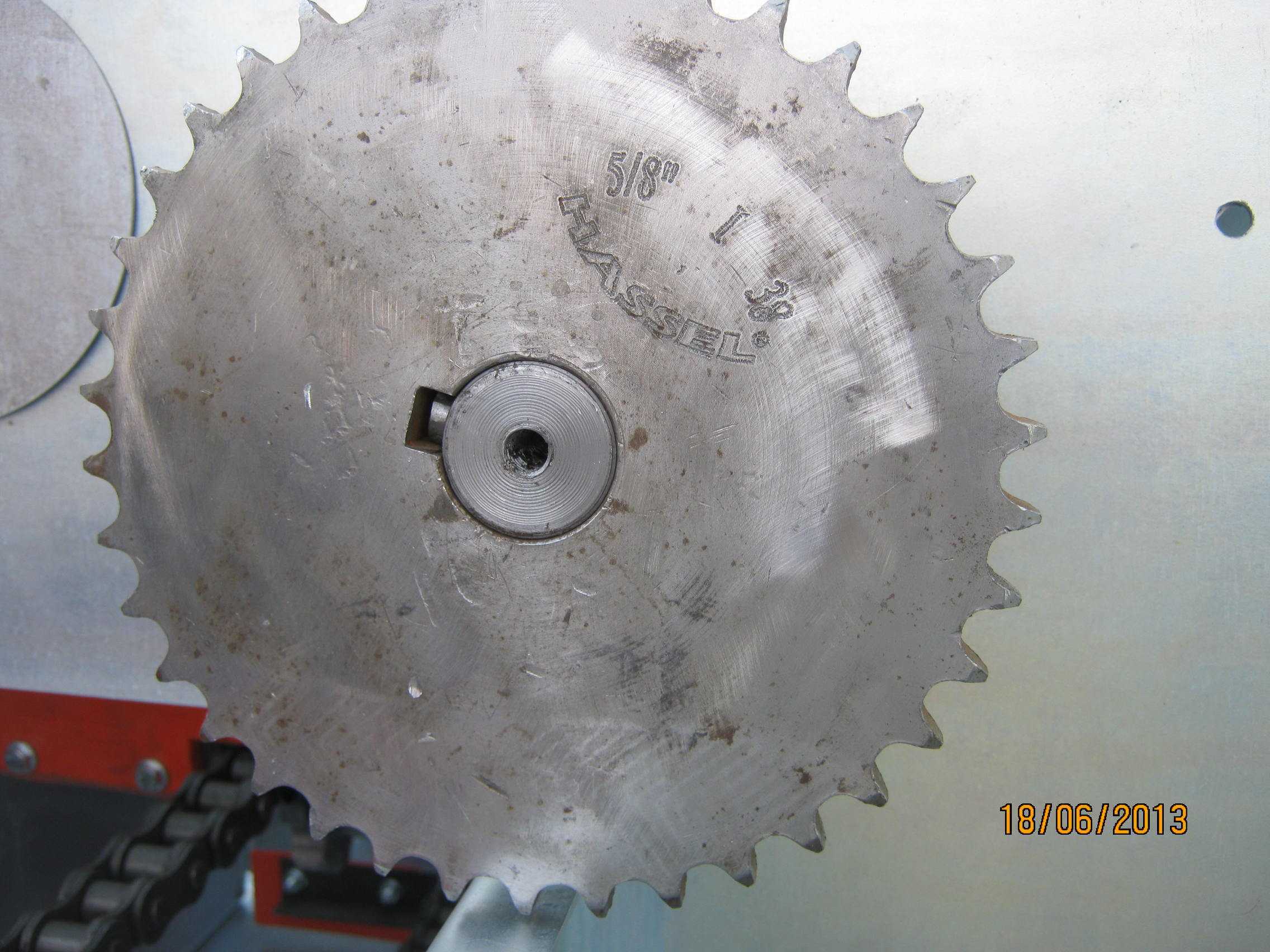

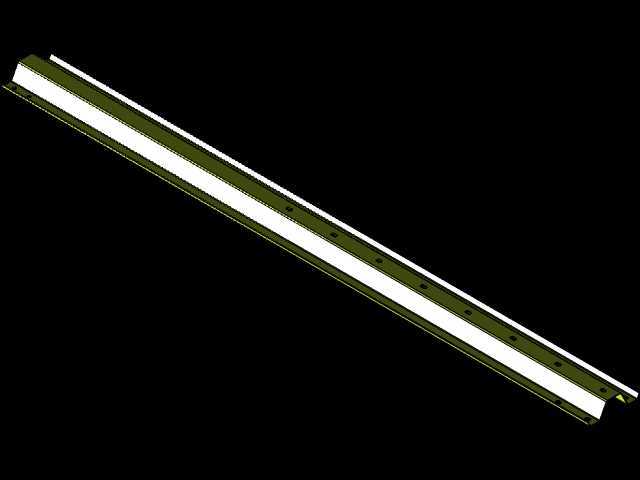

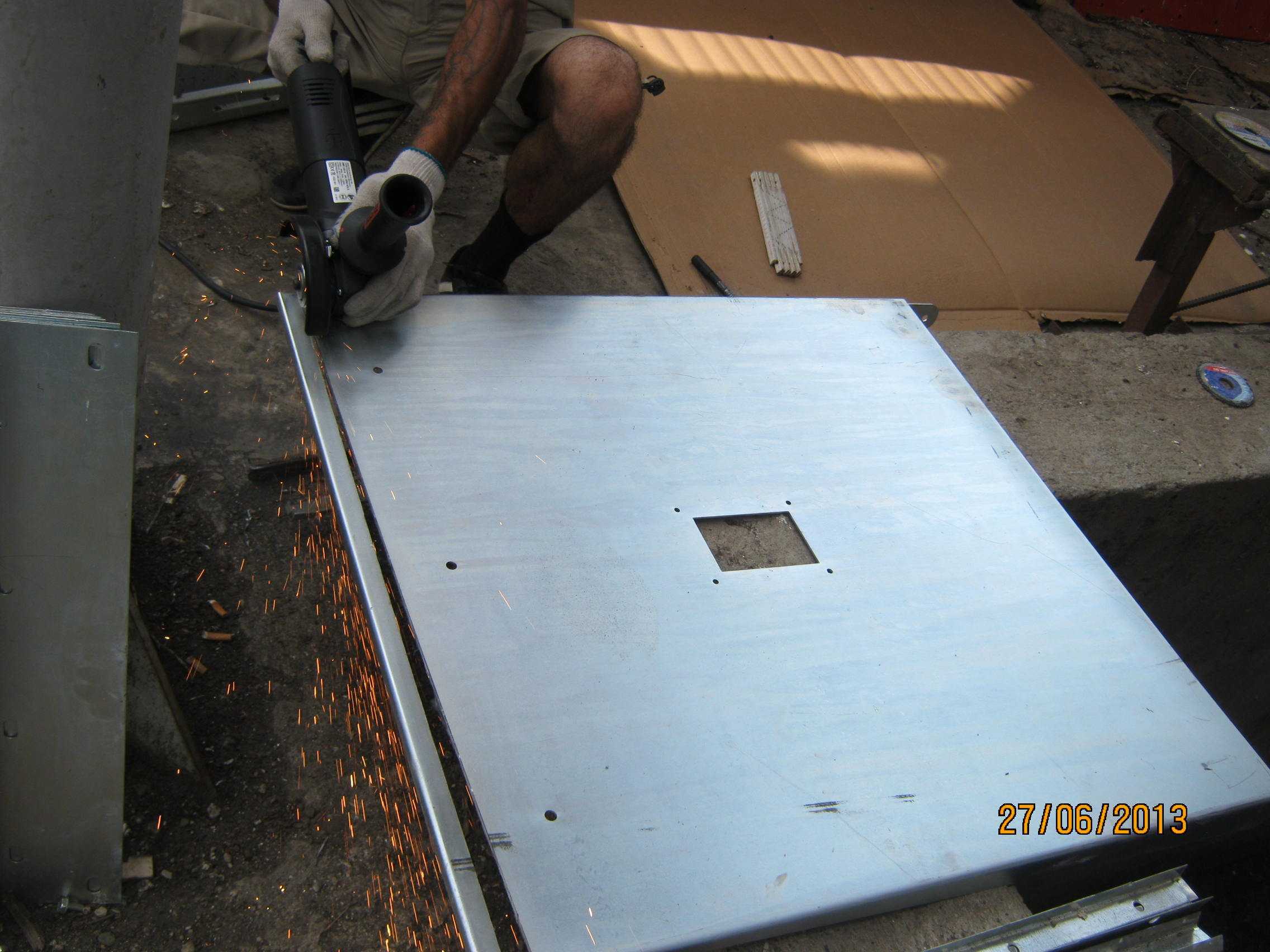

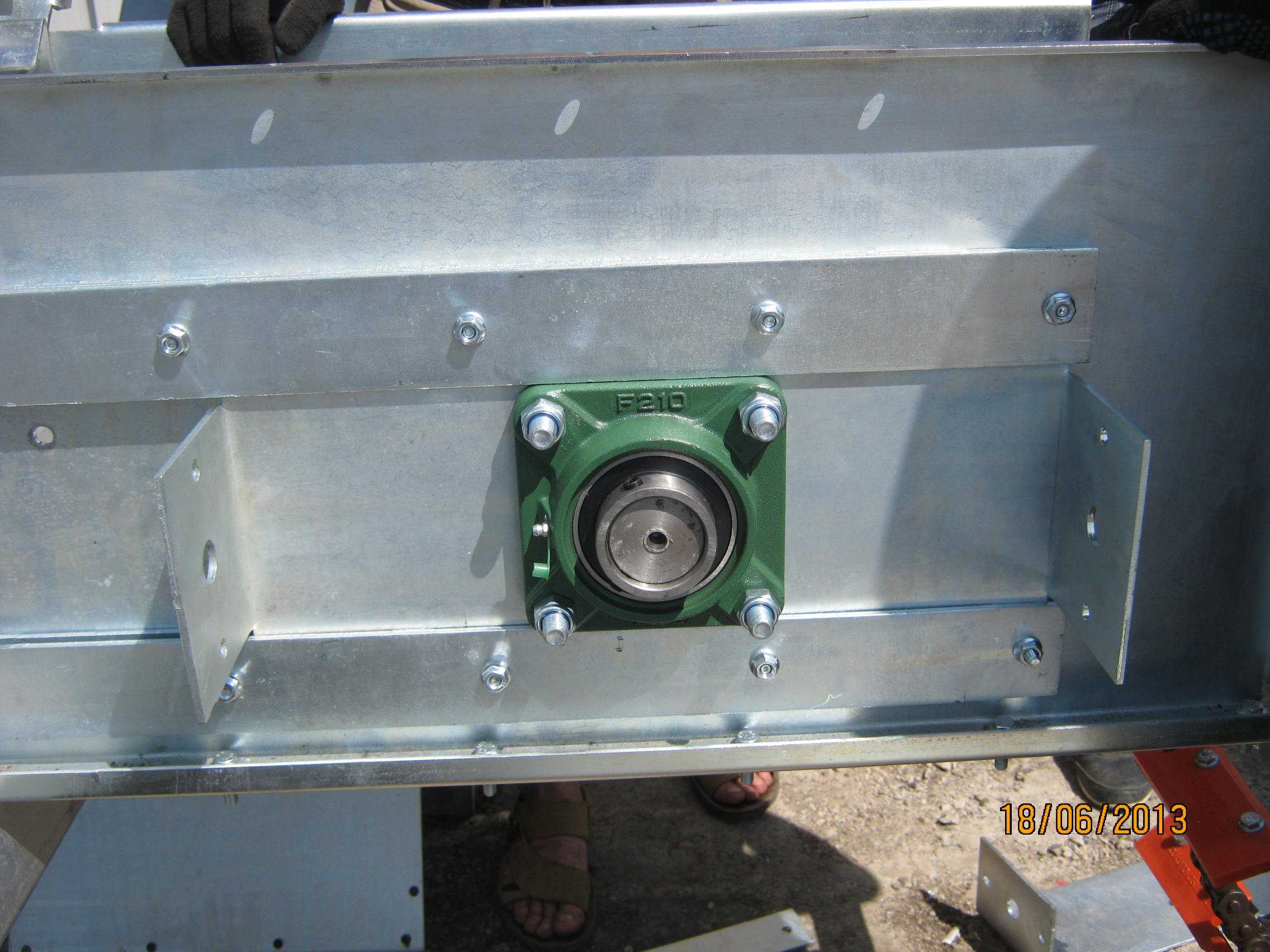

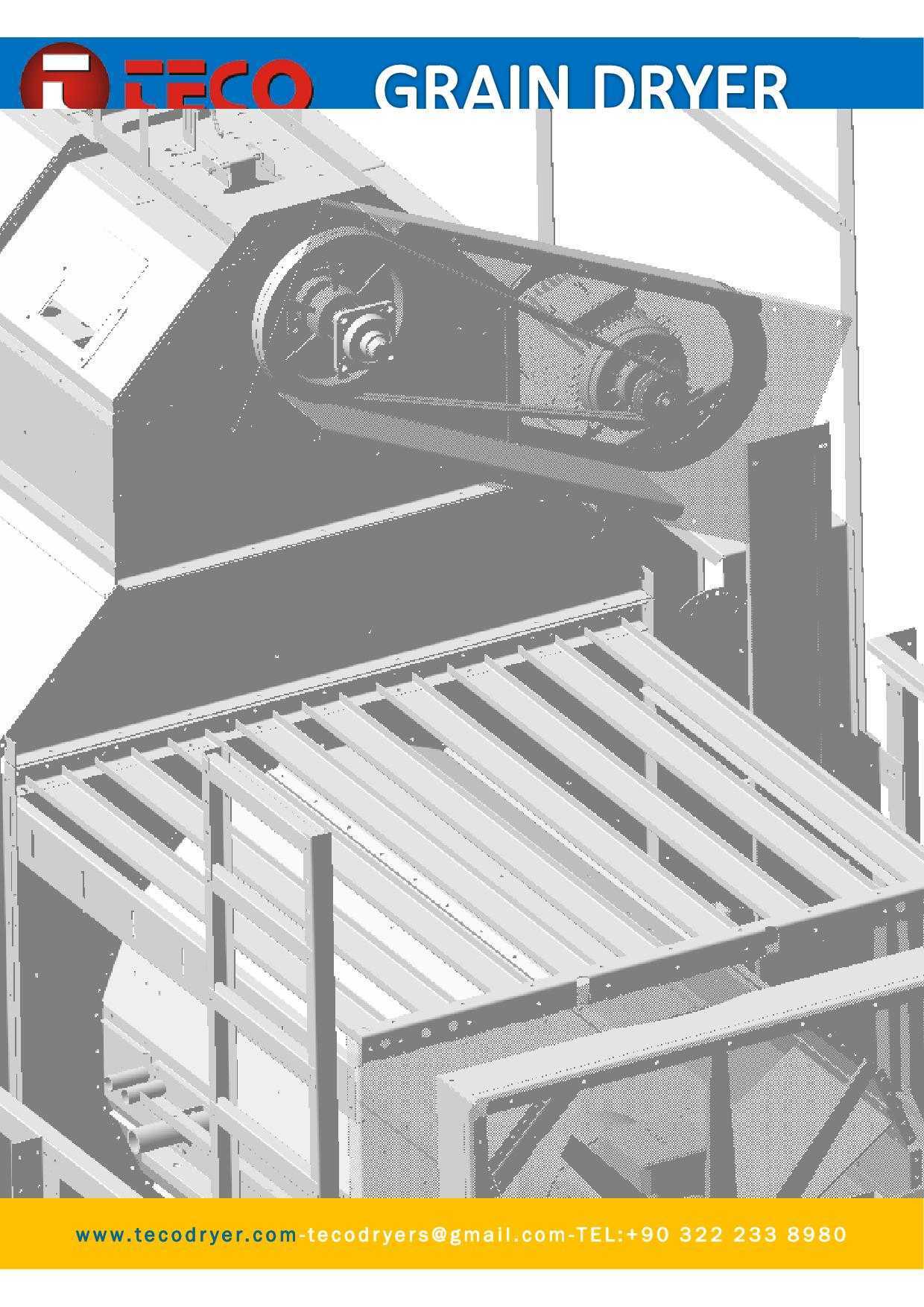

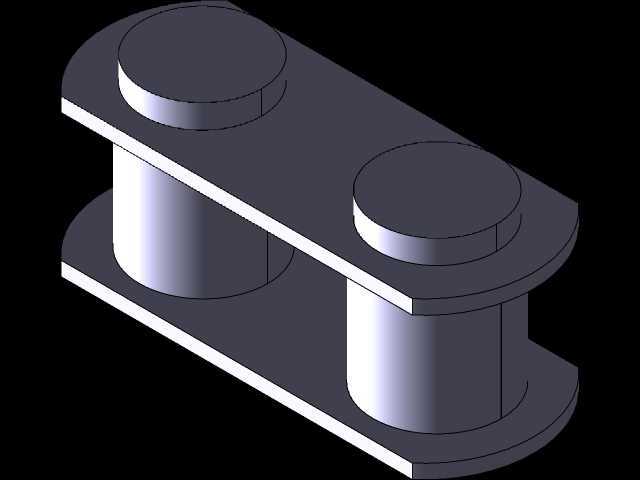

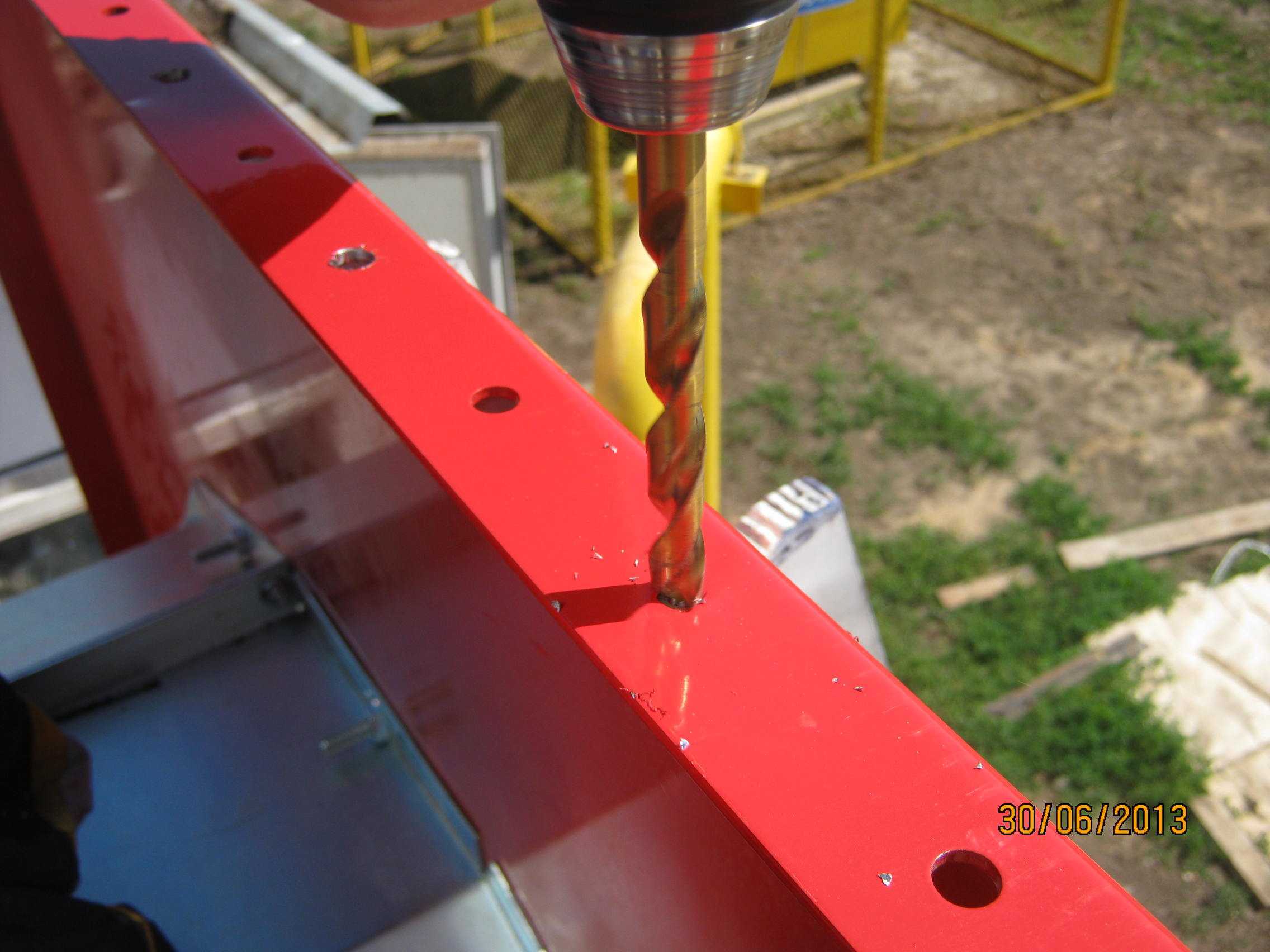

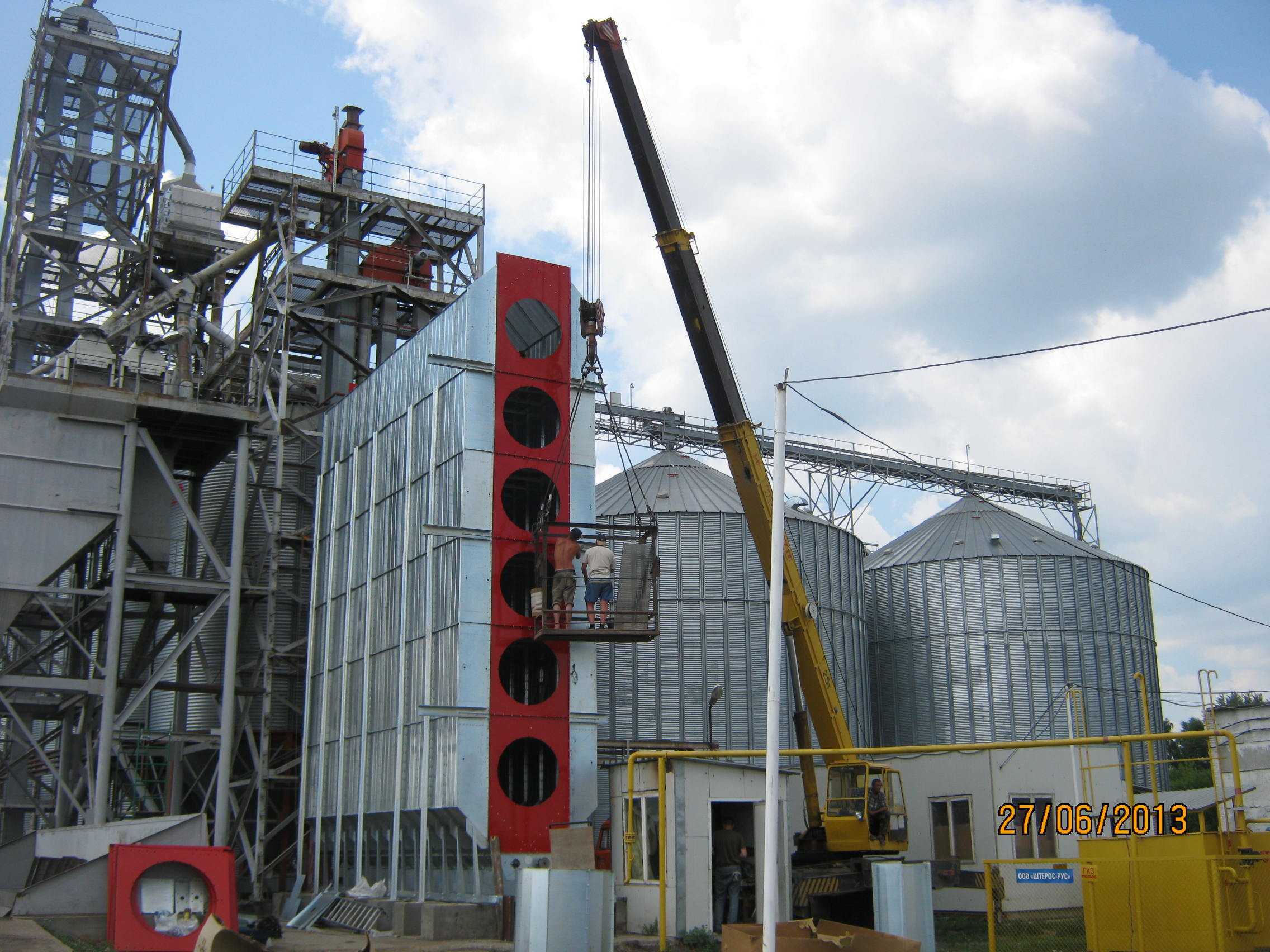

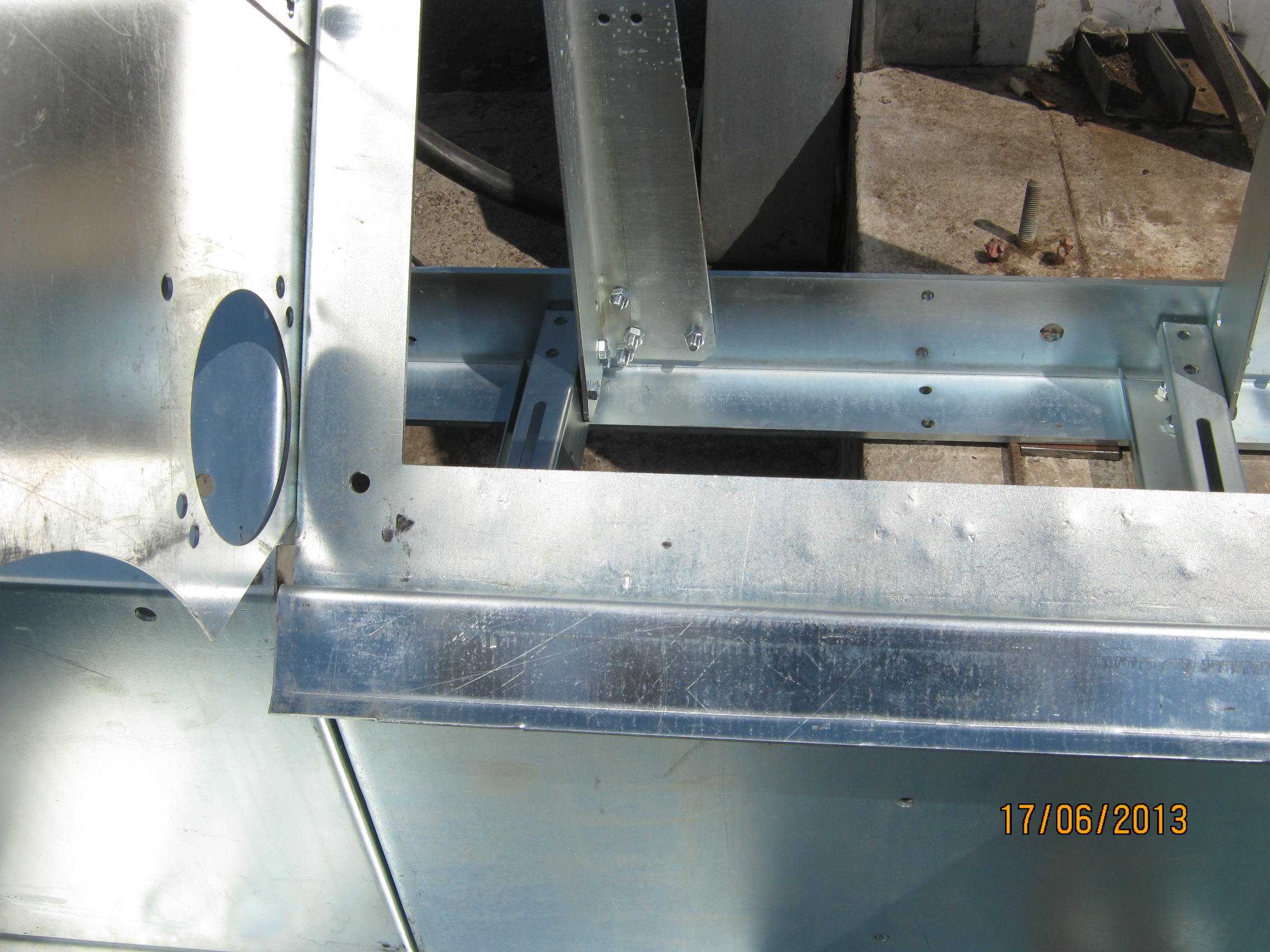

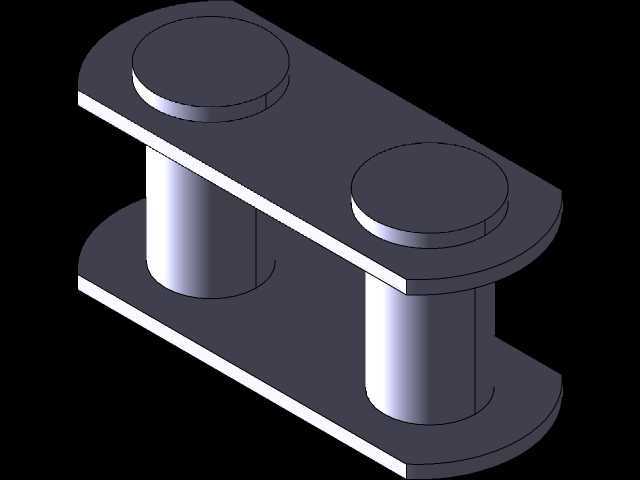

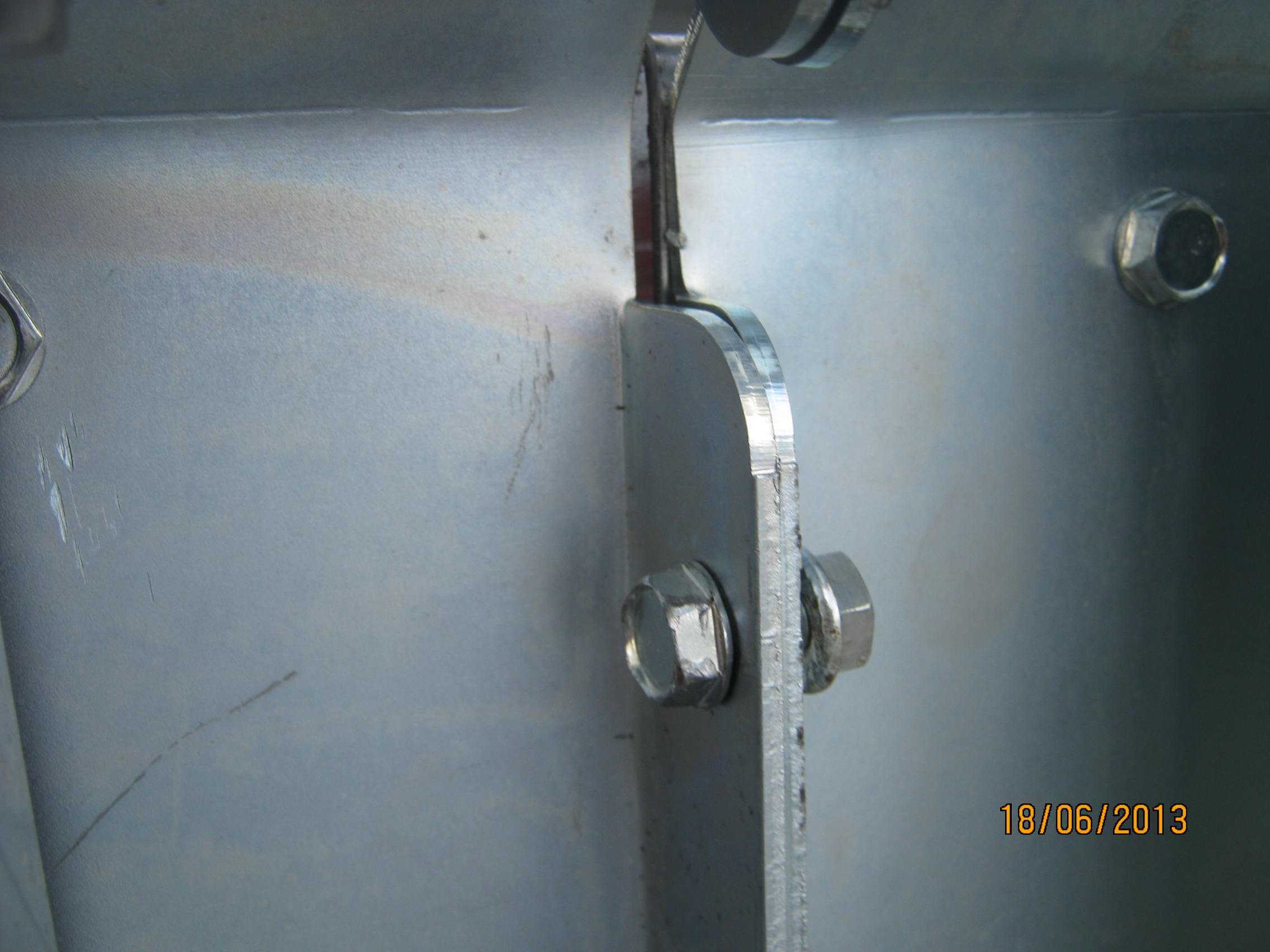

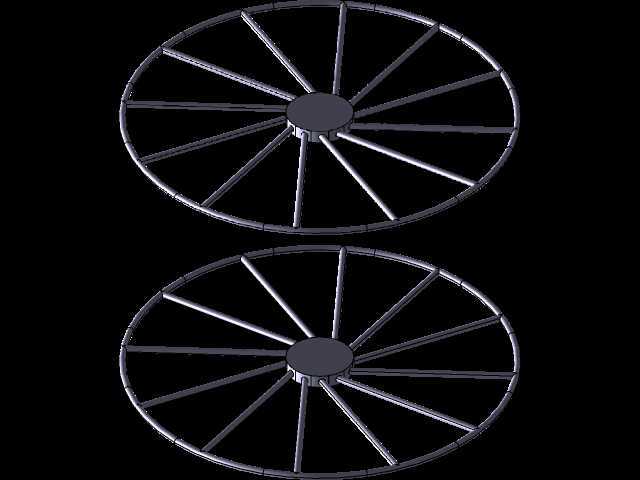

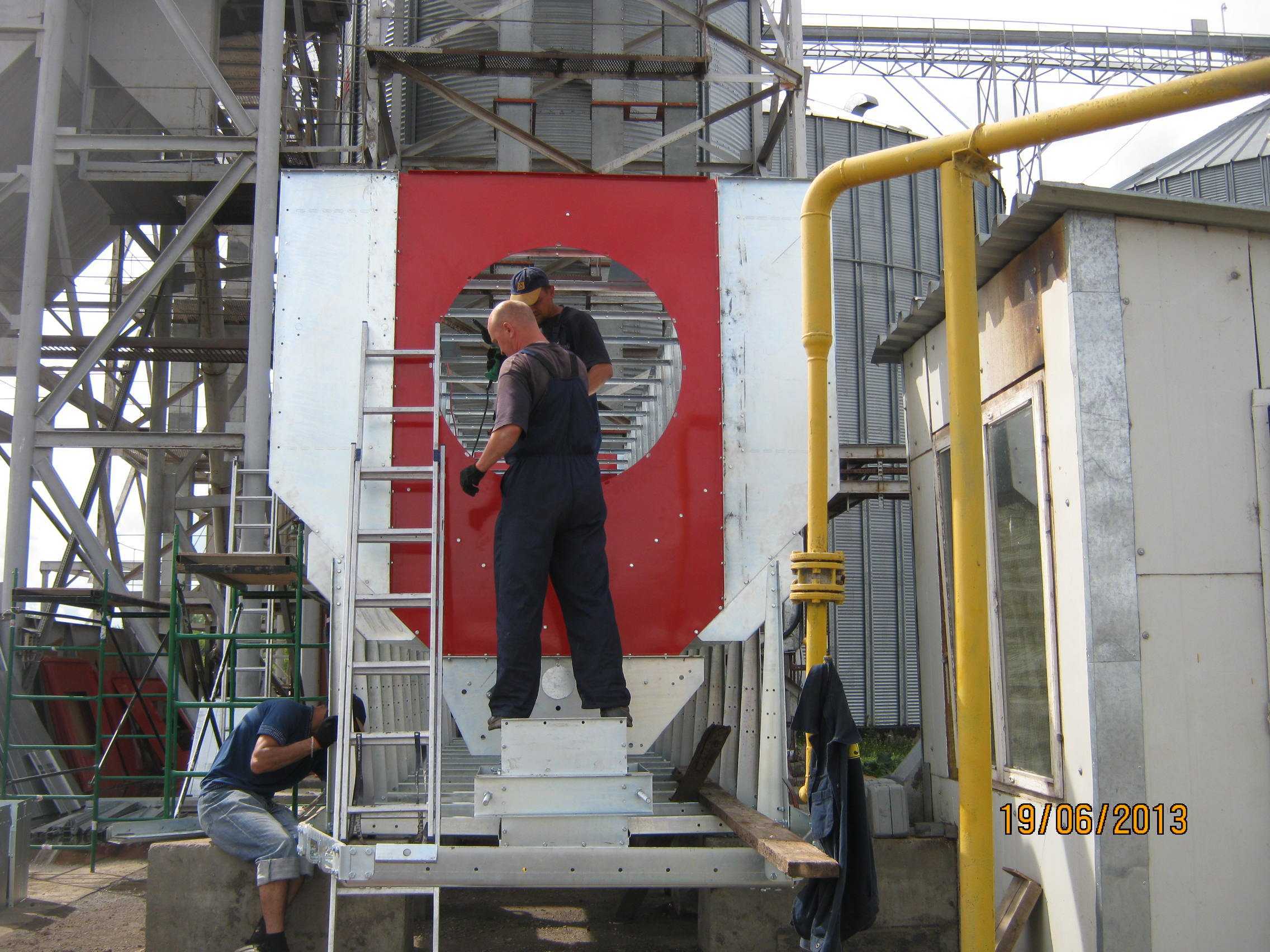

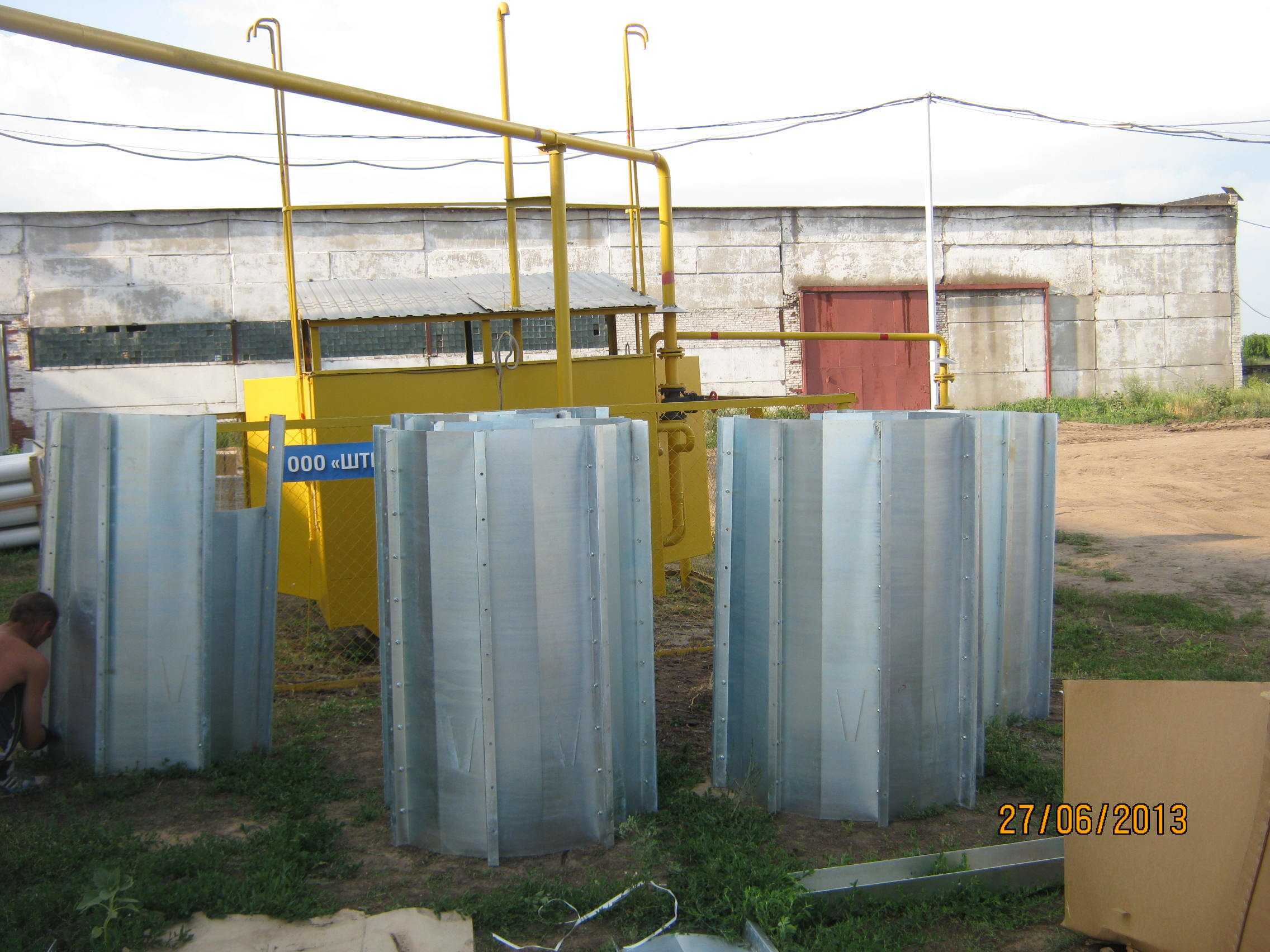

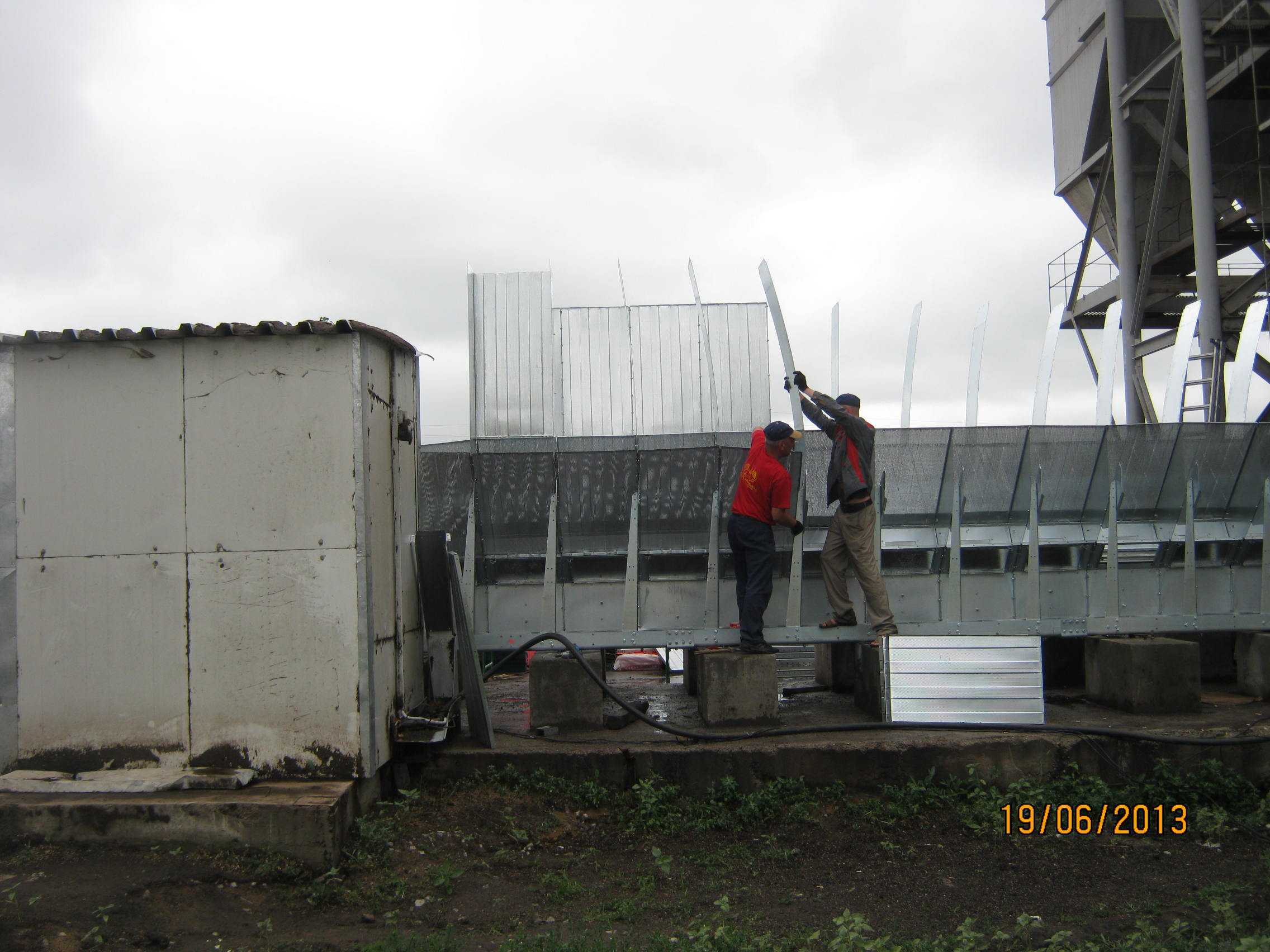

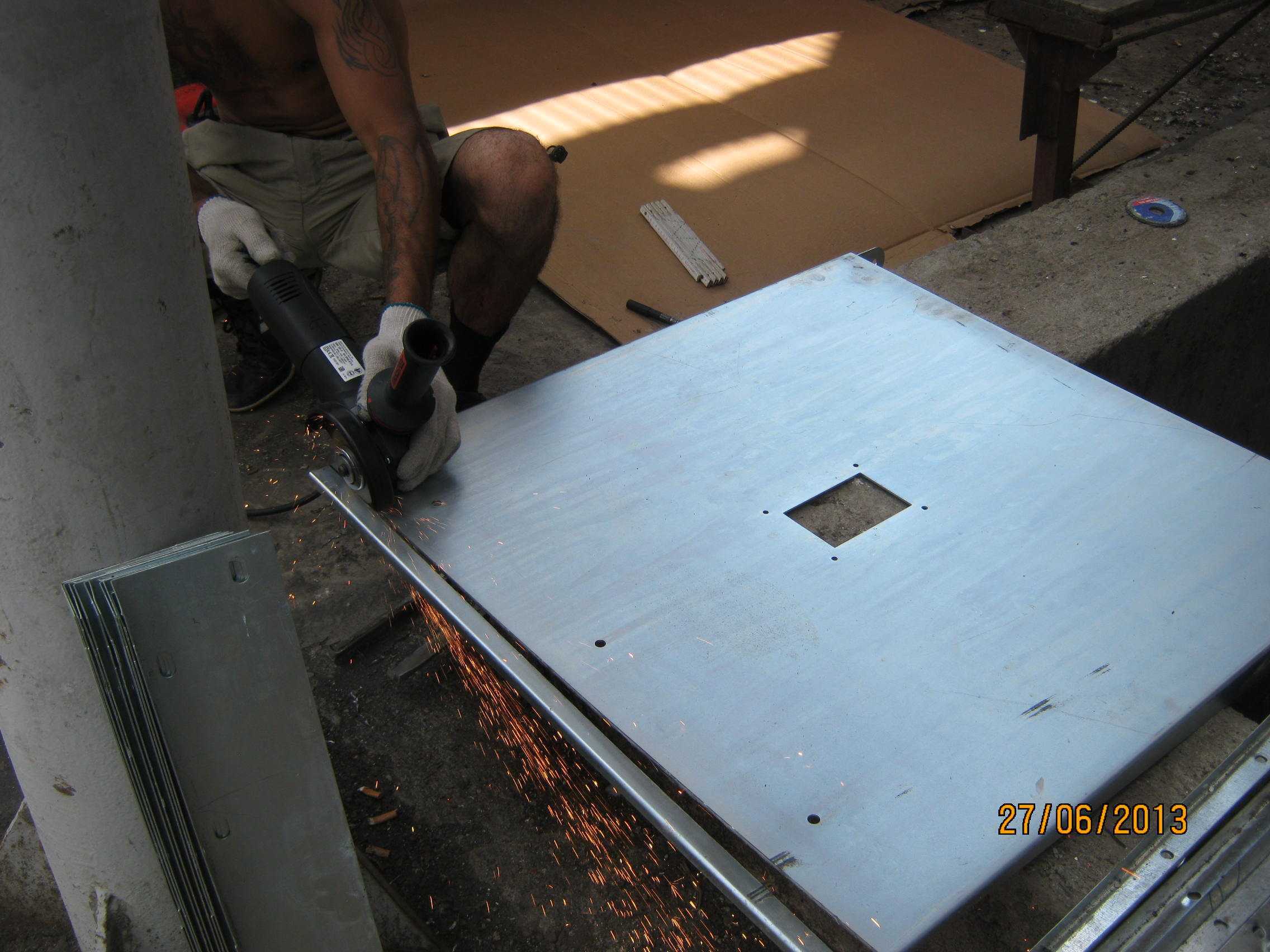

　　考虑到长途运输的尺寸限制，塔体的围护模块、风道模块都拆分为可装入标准集装箱的单元件，现场无需大型加工设备即可完成拼装，每个模块的定位边都做了定位止口设计，降低现场安装的对位难度，减少拼装误差。针对不同谷物的物理特性差异，设备的进风段还预留了风量调节挡板的安装位，可根据不同作物的颗粒大小、孔隙率调整各段风道的进风比例，比如烘干玉米时可加大高温段的风量提升降水速度，烘干水稻时则适当降低高温段风速、延长缓苏时间，减少爆腰碎米率。设备顶部的进料段设置了匀料机构，可将提升机送入的谷物均匀分散到整个塔体的截面上，避免出现偏料导致的局部粮层过厚、烘干不透的问题，匀料机构的传动部件全部设置于塔体外部，避免粮尘进入传动部件引发磨损或者卡滞，日常维护时无需进入塔内即可完成润滑、检修操作。
