谷物干燥配套驱动电机三维结构设计

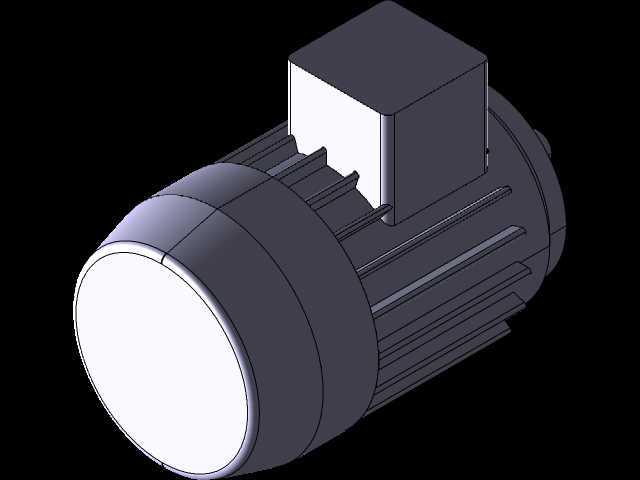

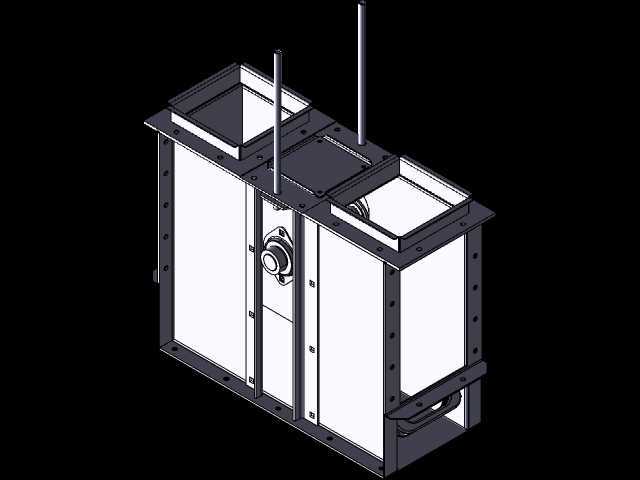

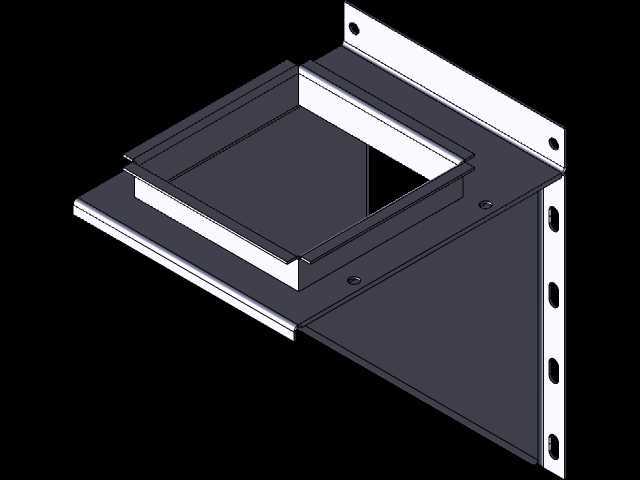

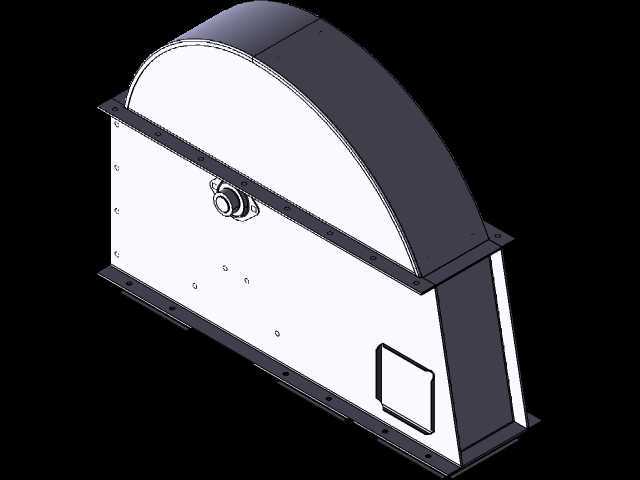

　　在粮食产后处理环节，谷物干燥设备是保障粮食品质、减少霉变损耗的核心装备，而驱动电机作为整台干燥设备的动力输出核心，直接决定了设备运转的稳定性与作业效率。这套三维结构完整还原了谷物干燥机配套驱动电机的全部细节，从定子壳体的散热筋排布，到端盖的止口定位结构，再到顶部接线盒的防护结构，均按照实际工业应用的装配逻辑搭建，可直接用于干燥设备的整机装配校核、传动链路匹配以及安装空间预留验算。

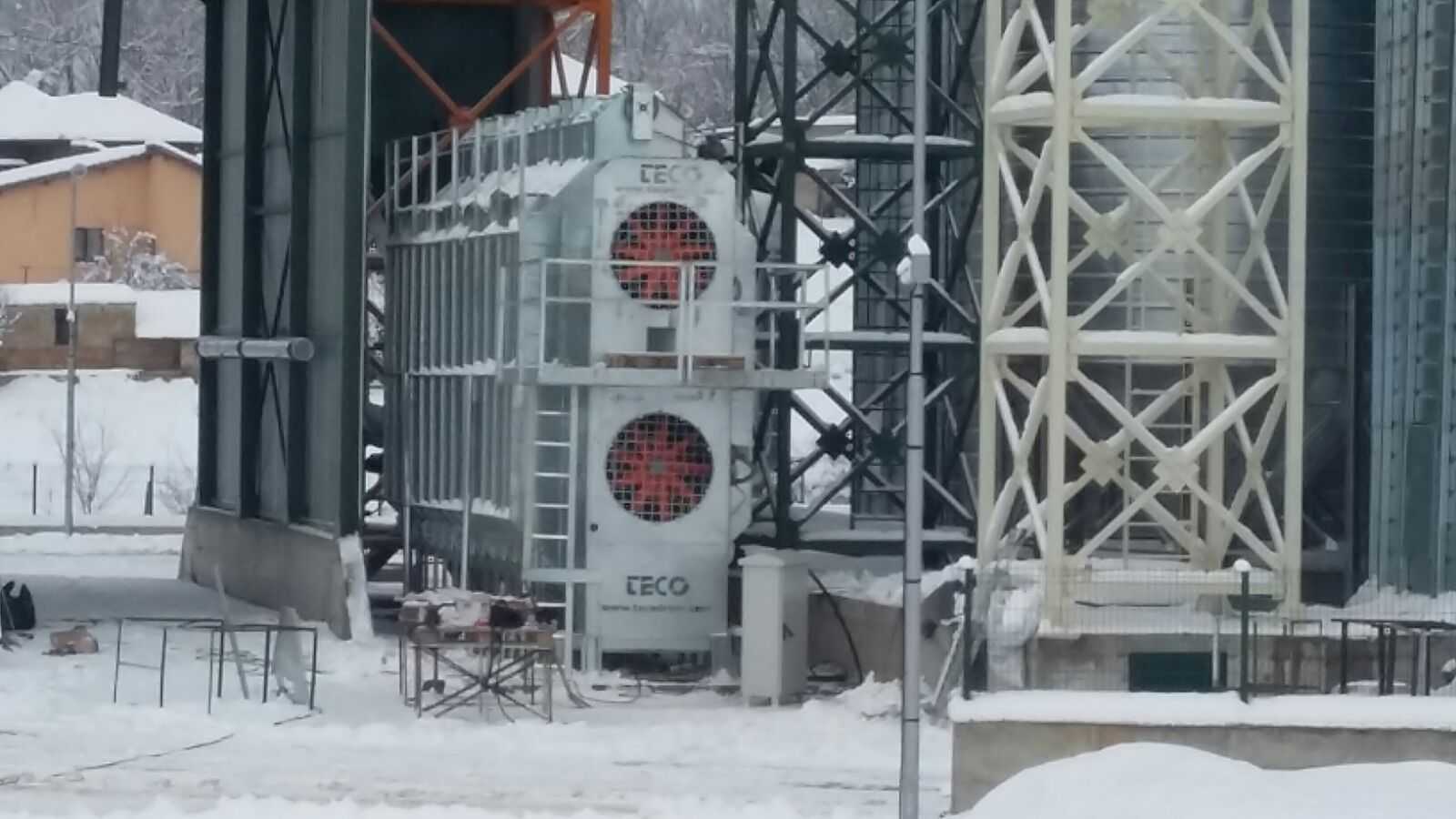

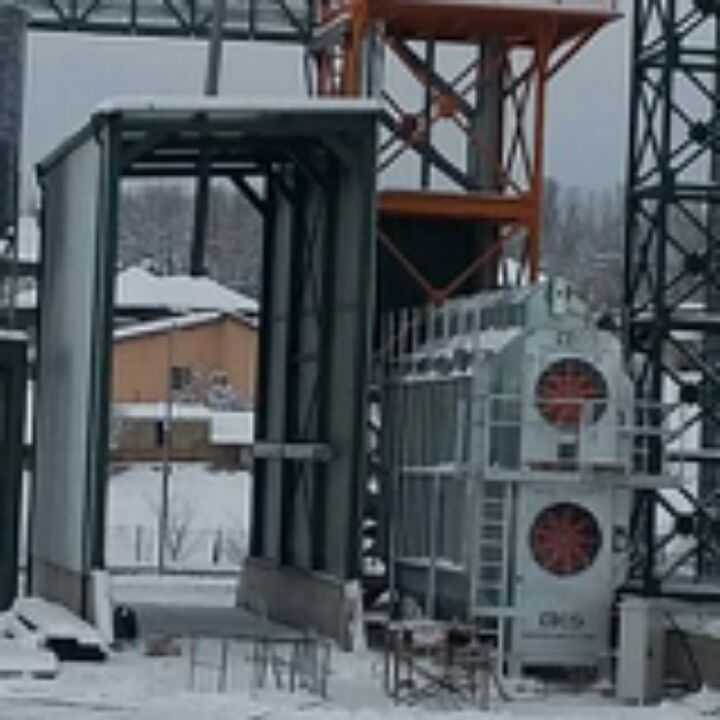

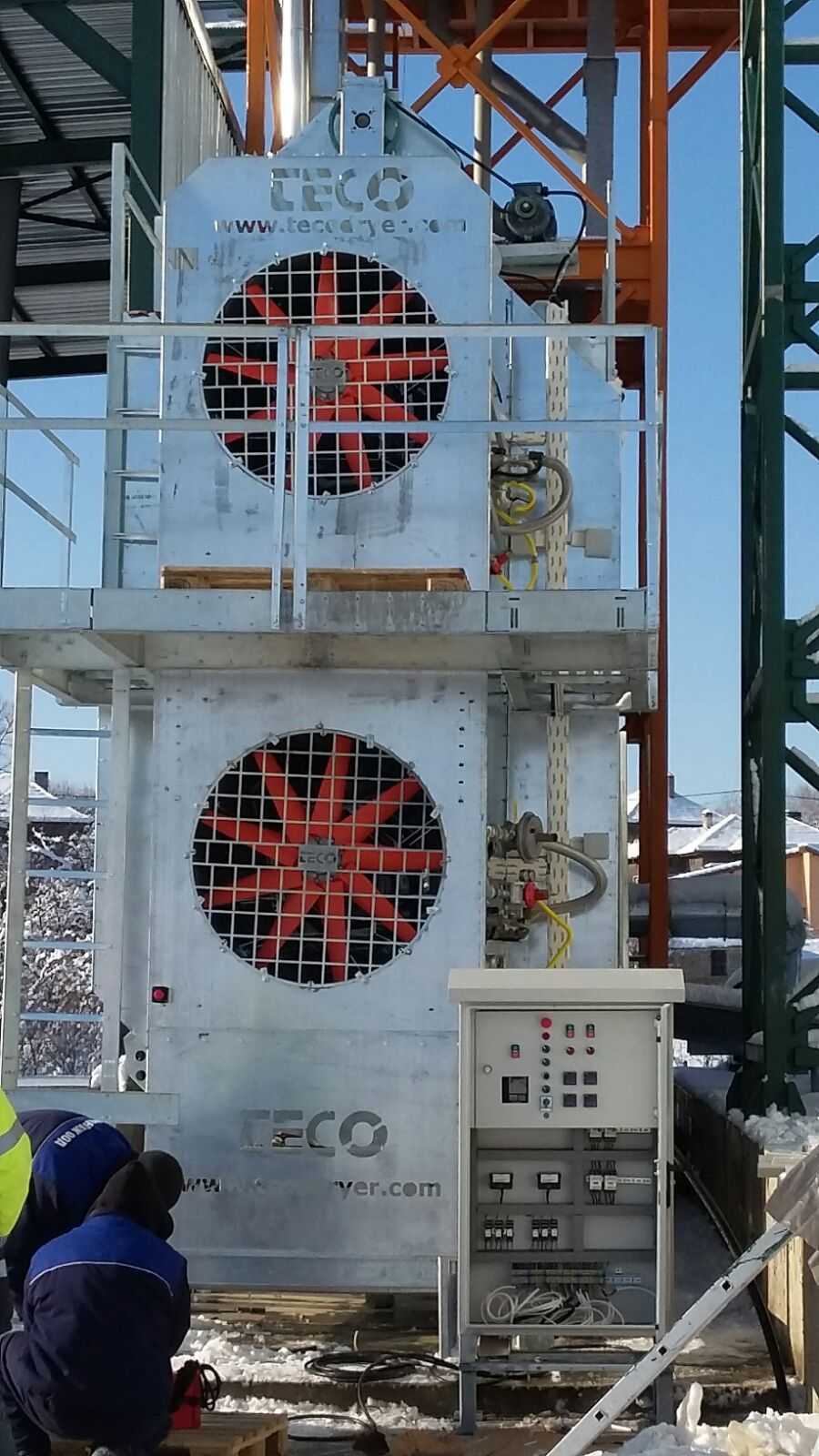

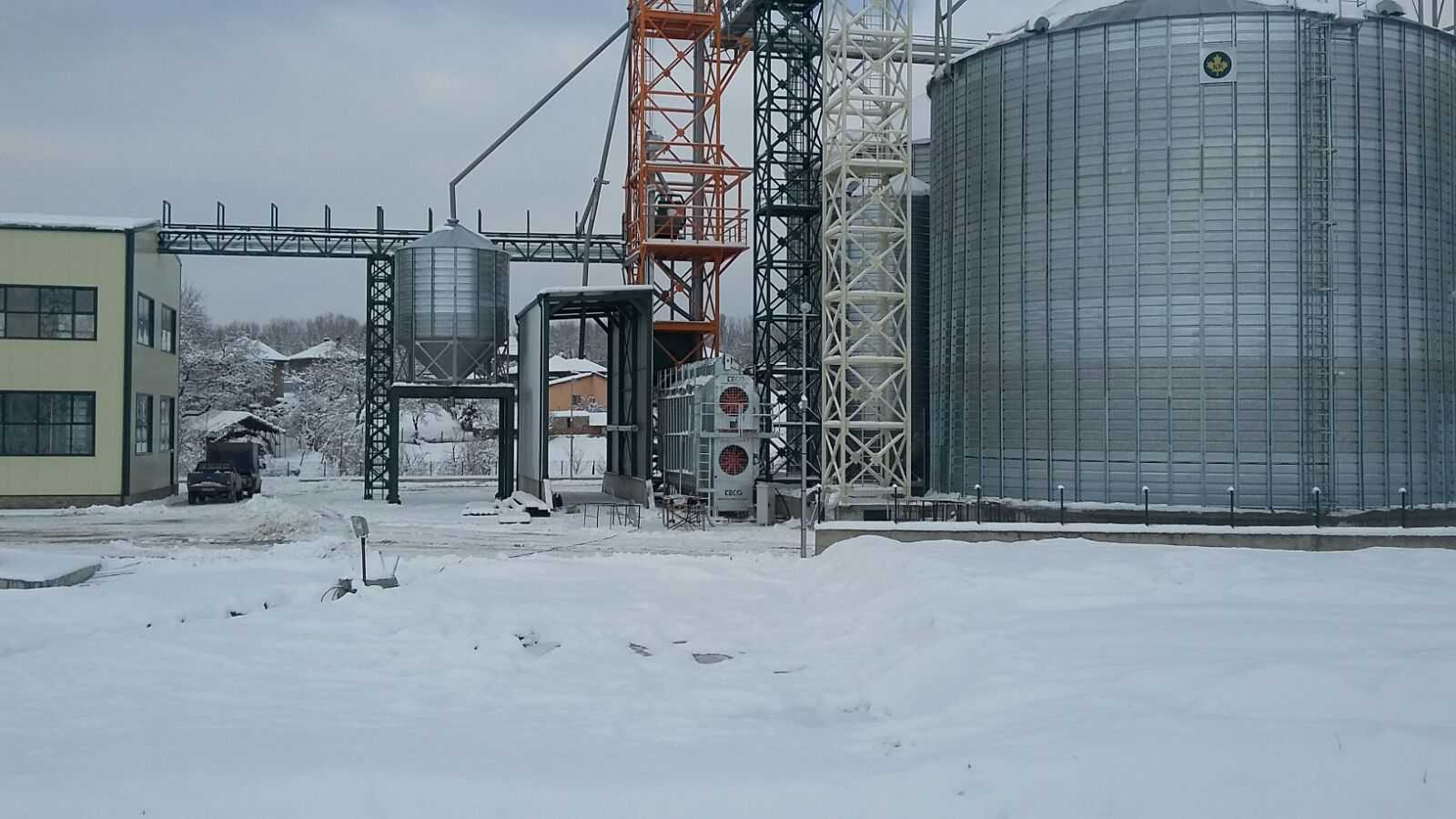

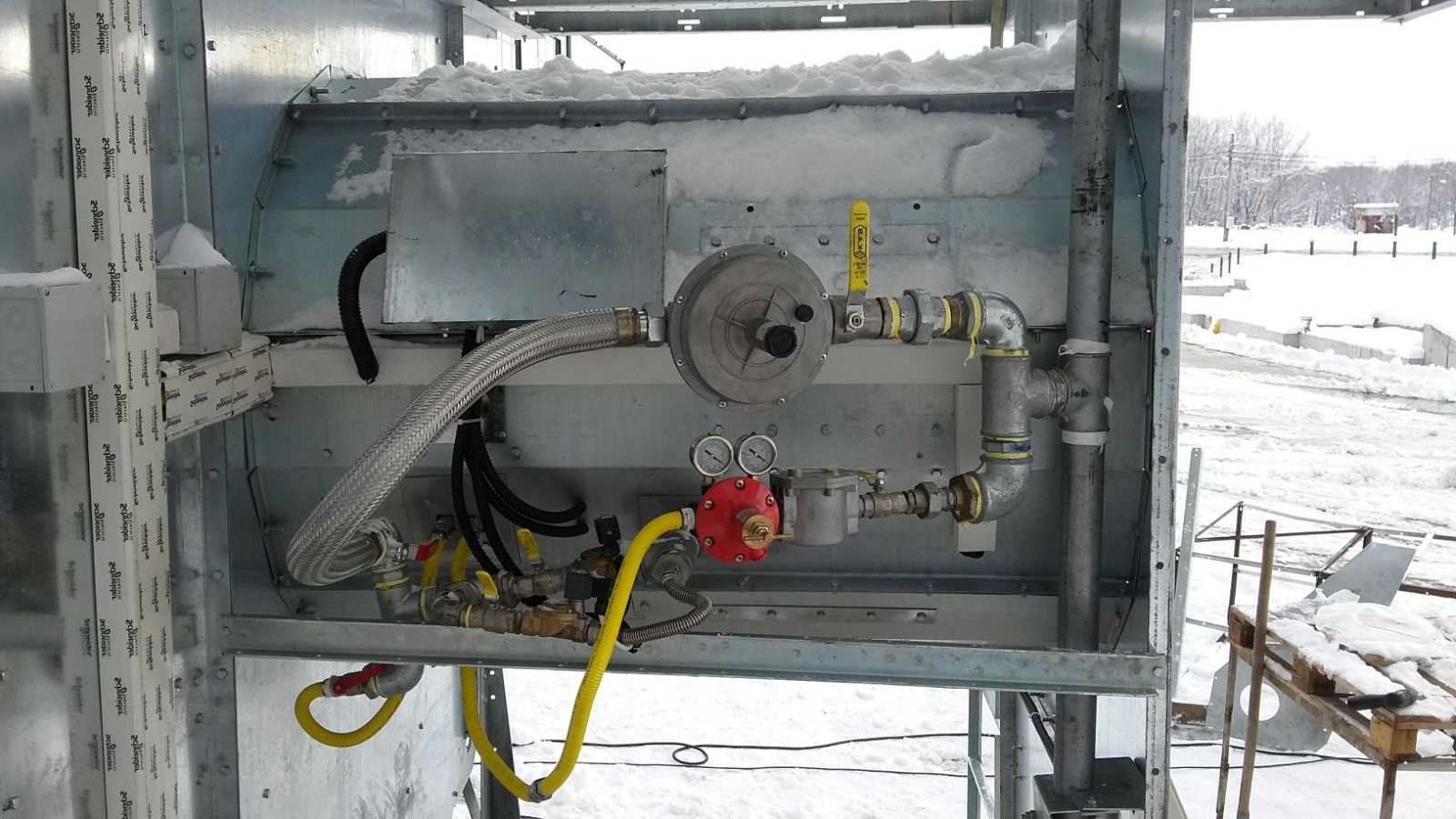

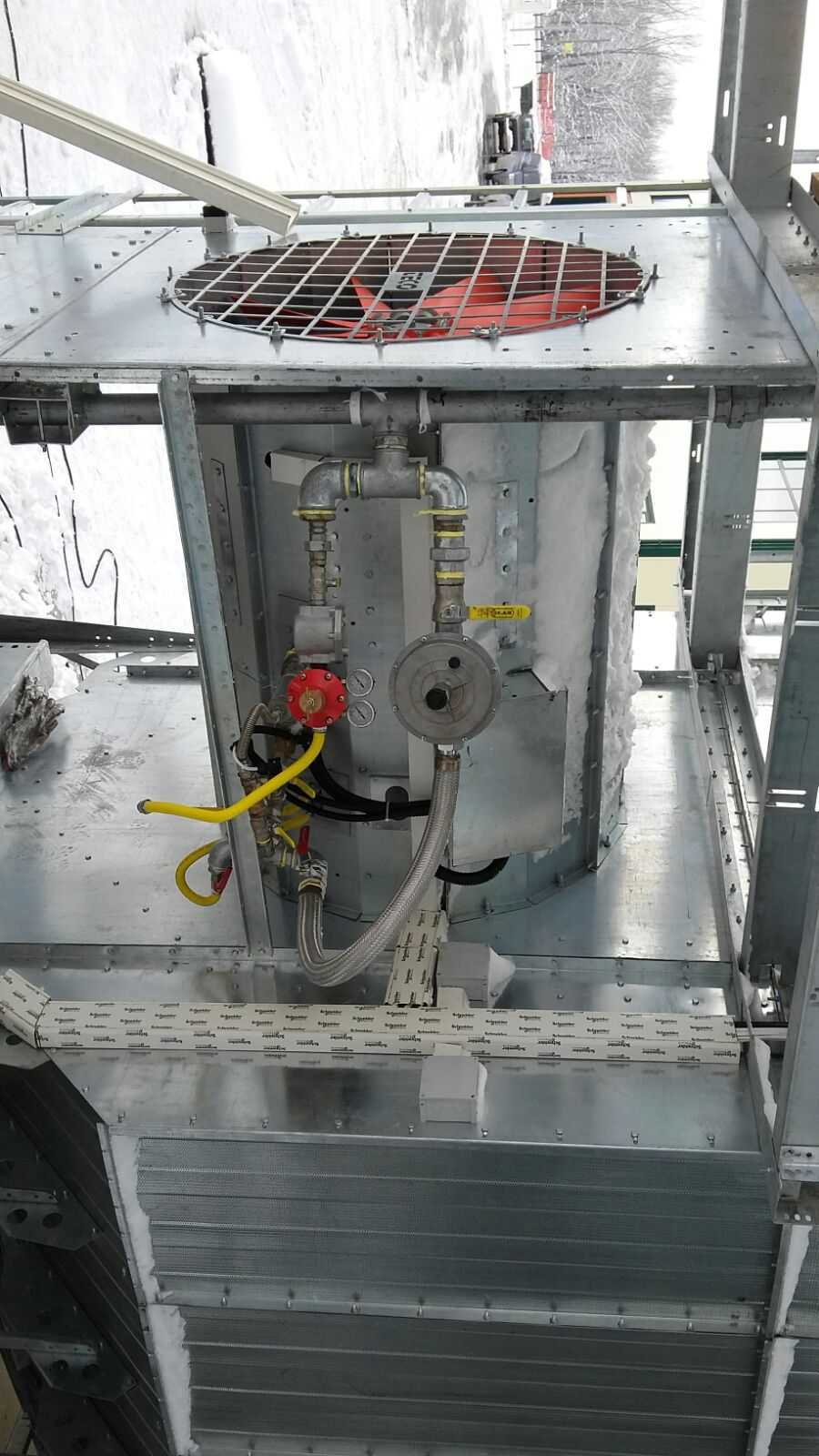

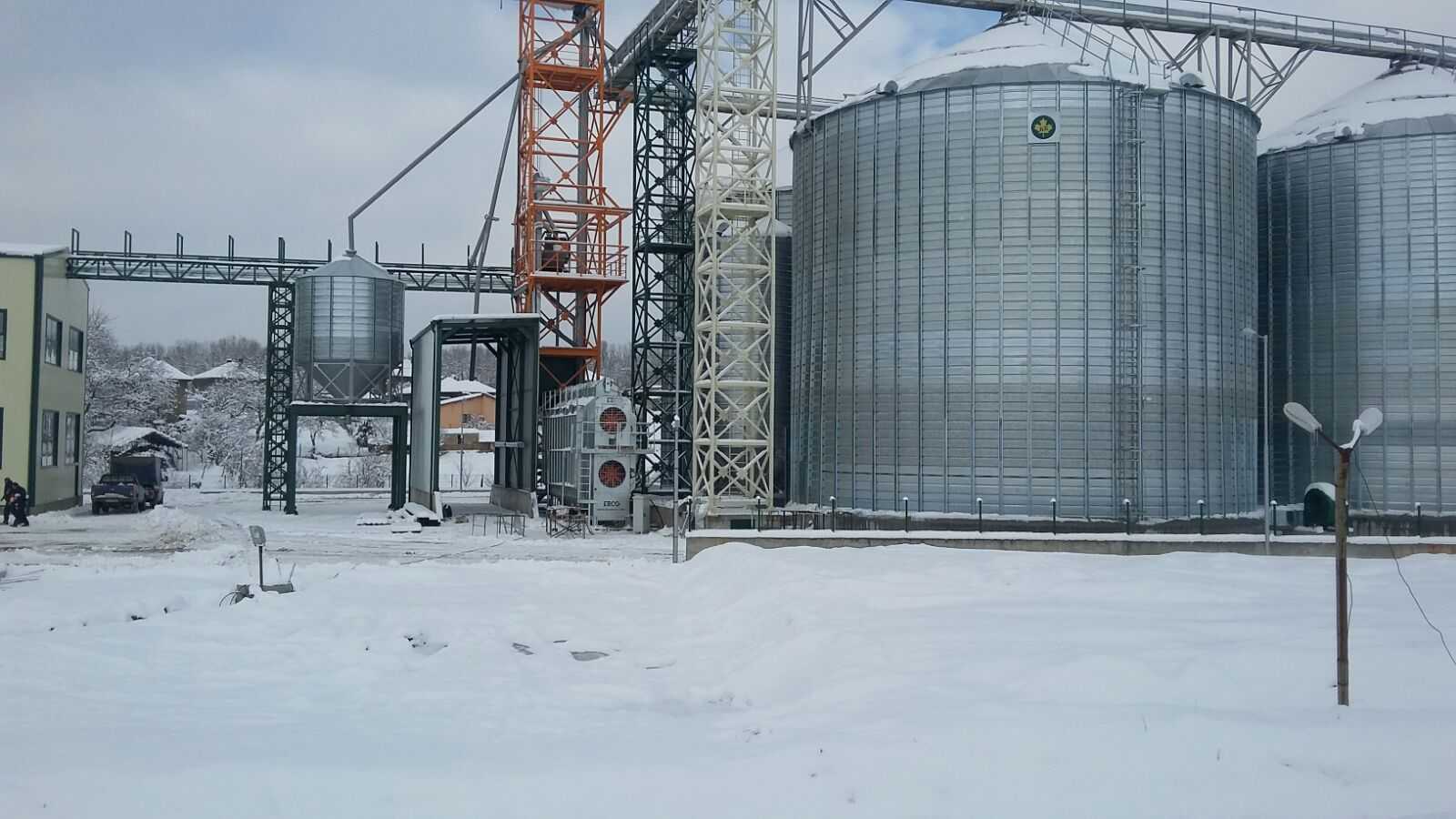

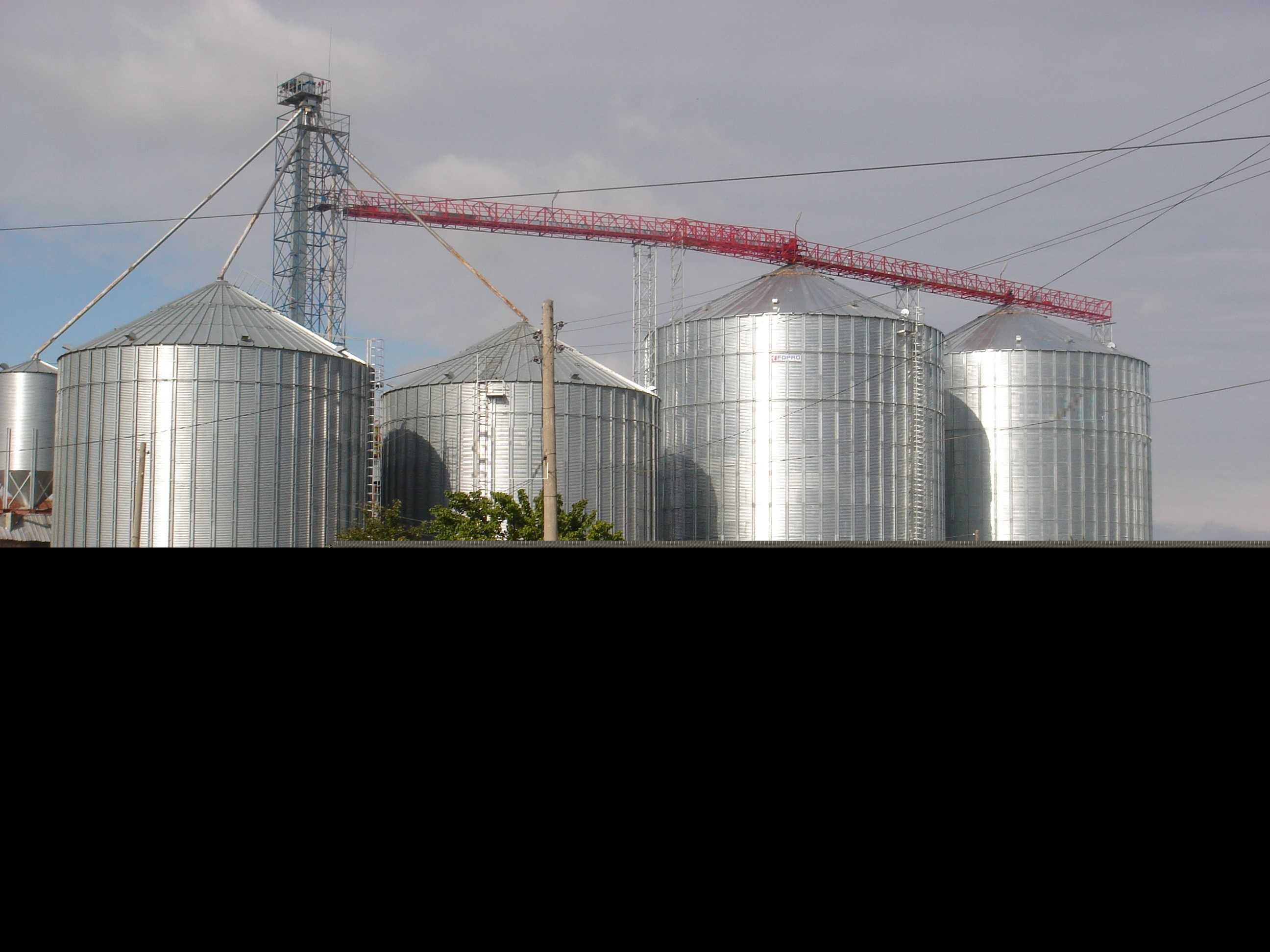

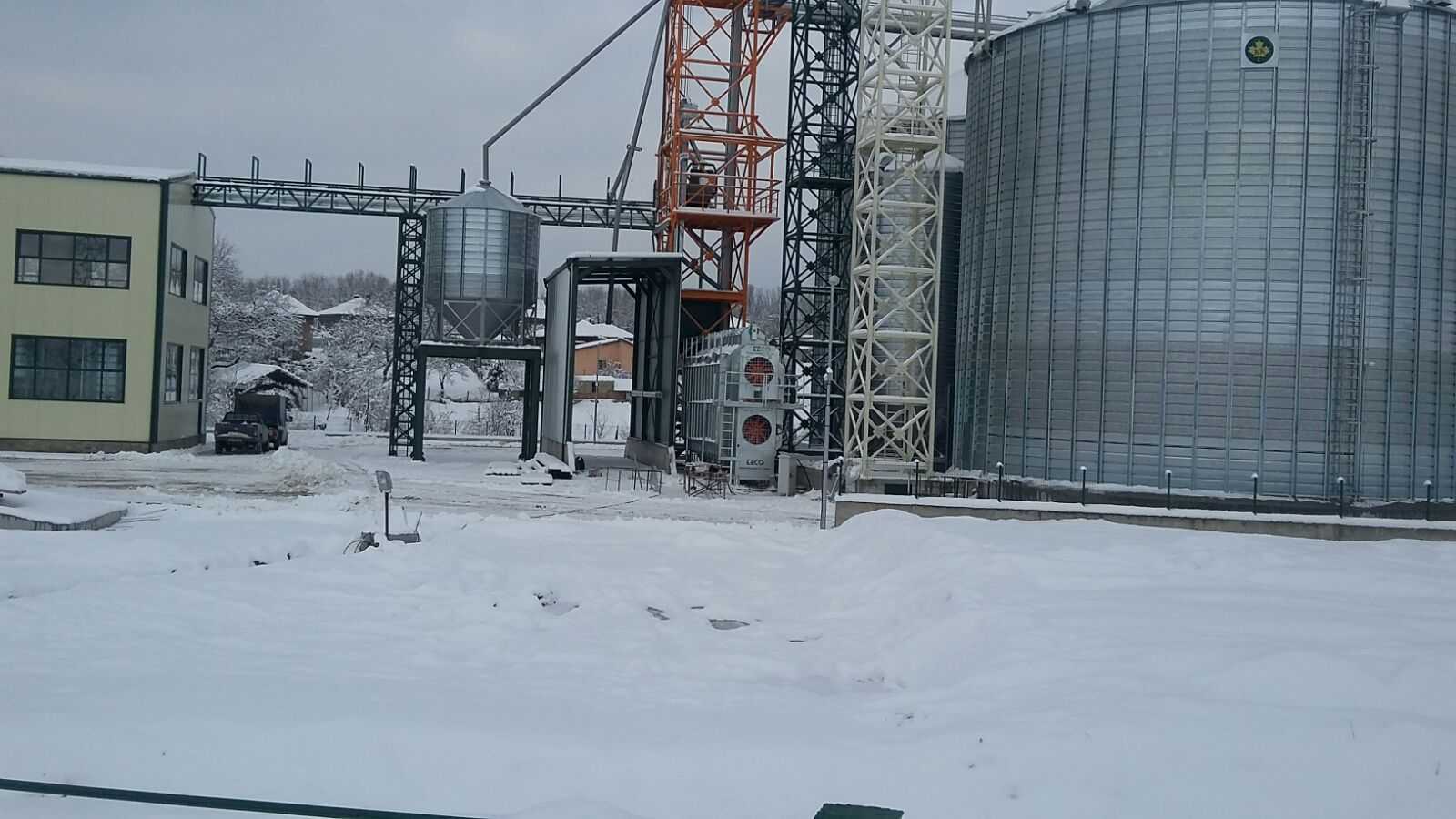

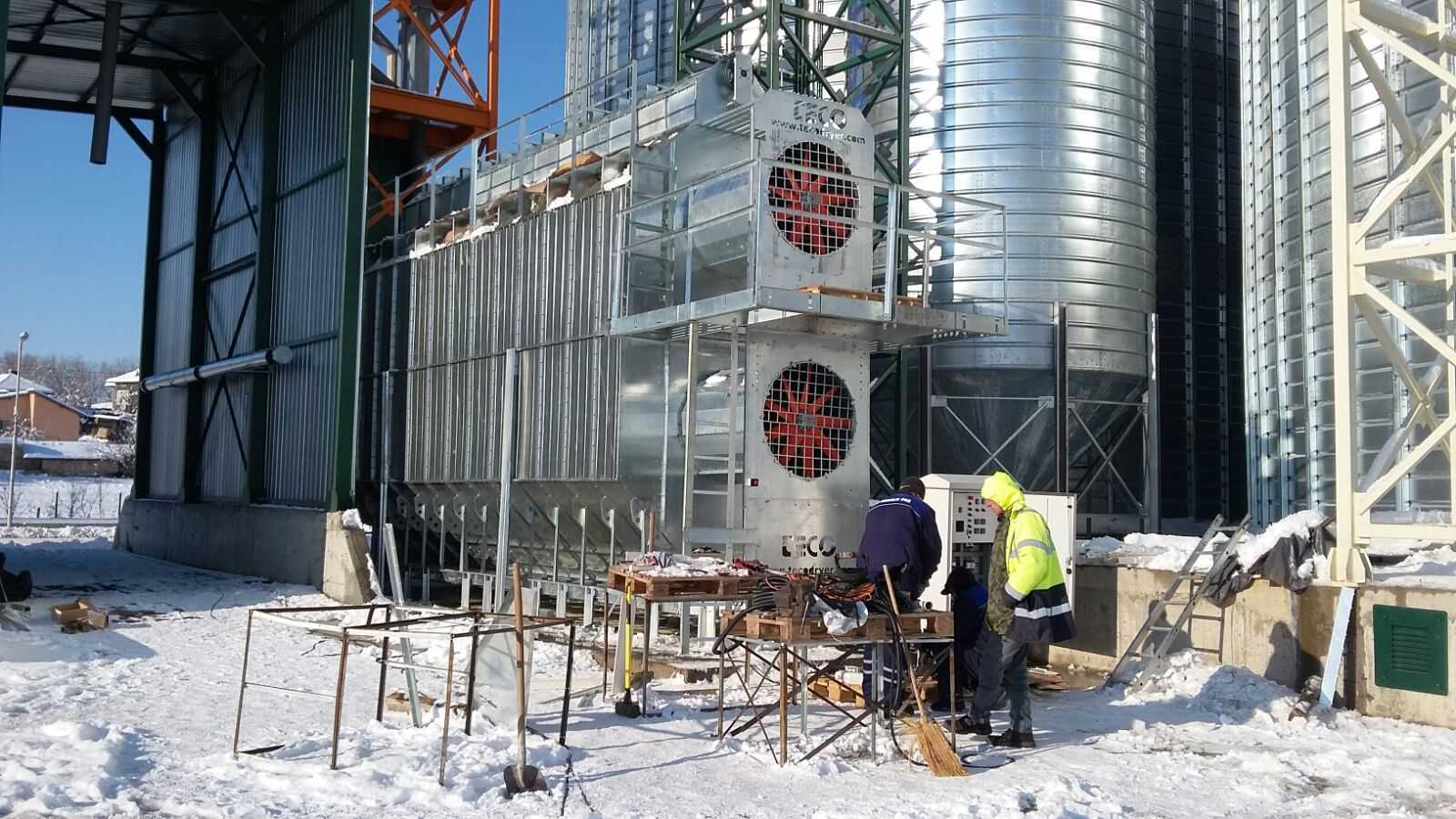

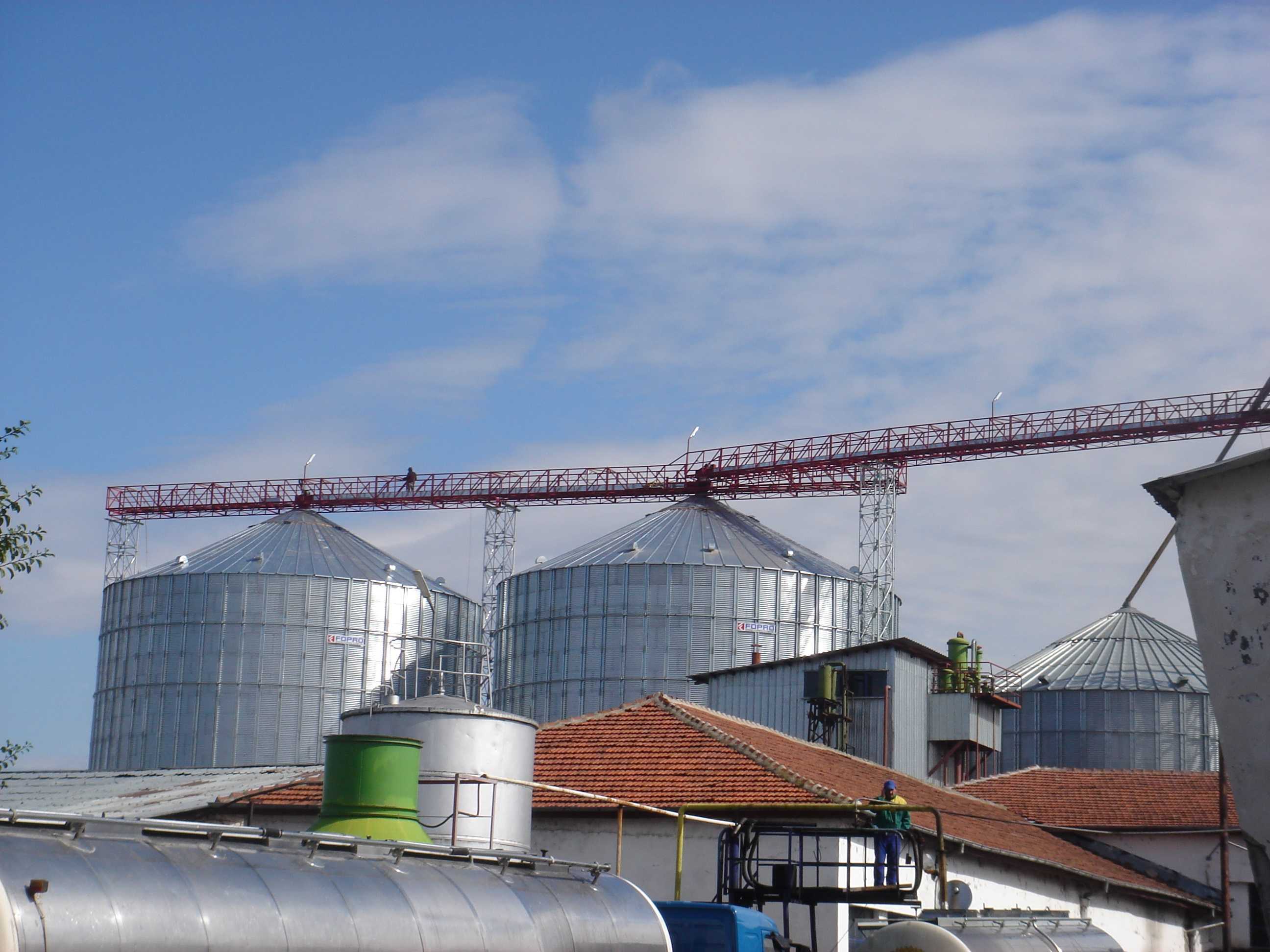

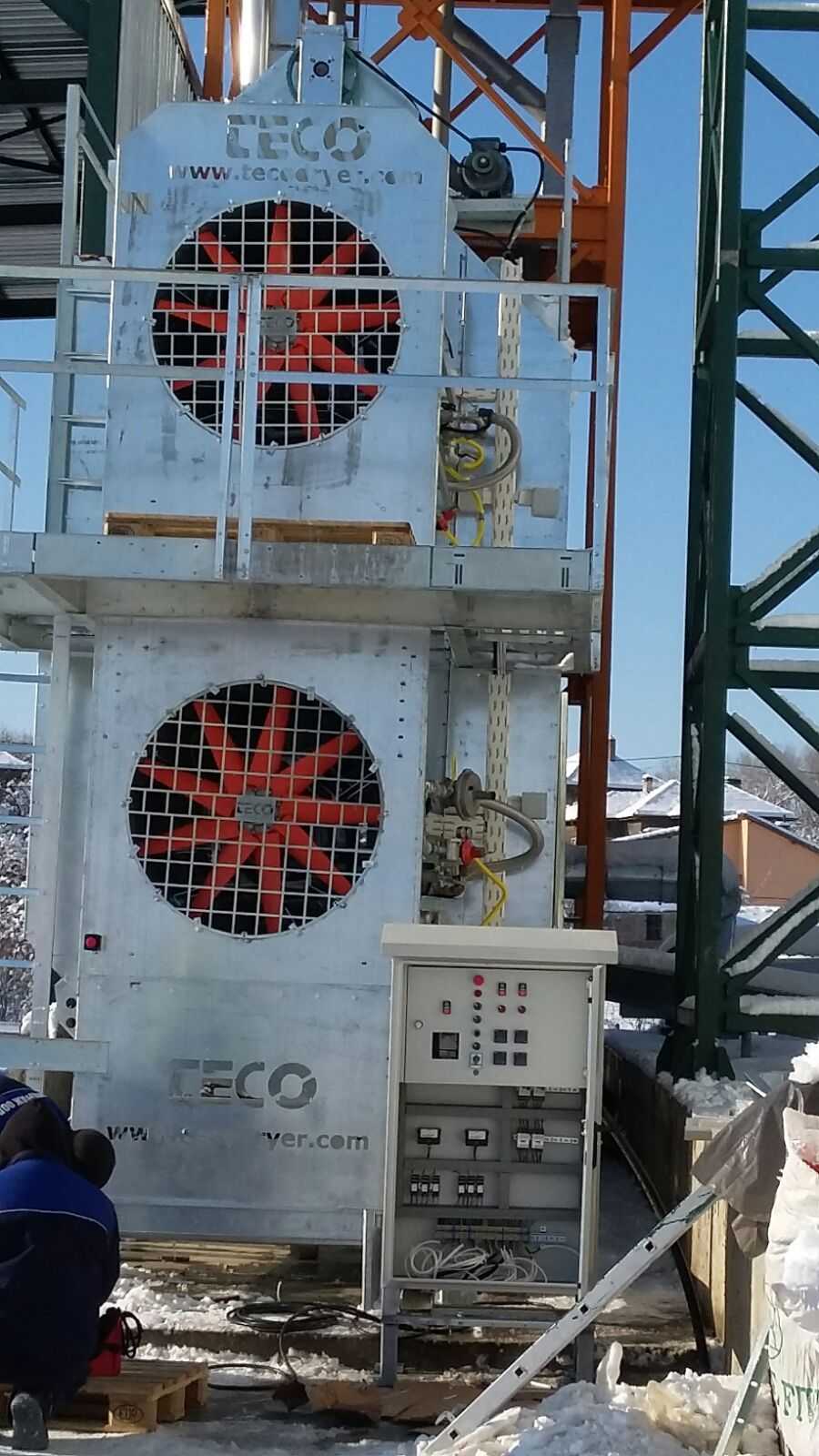

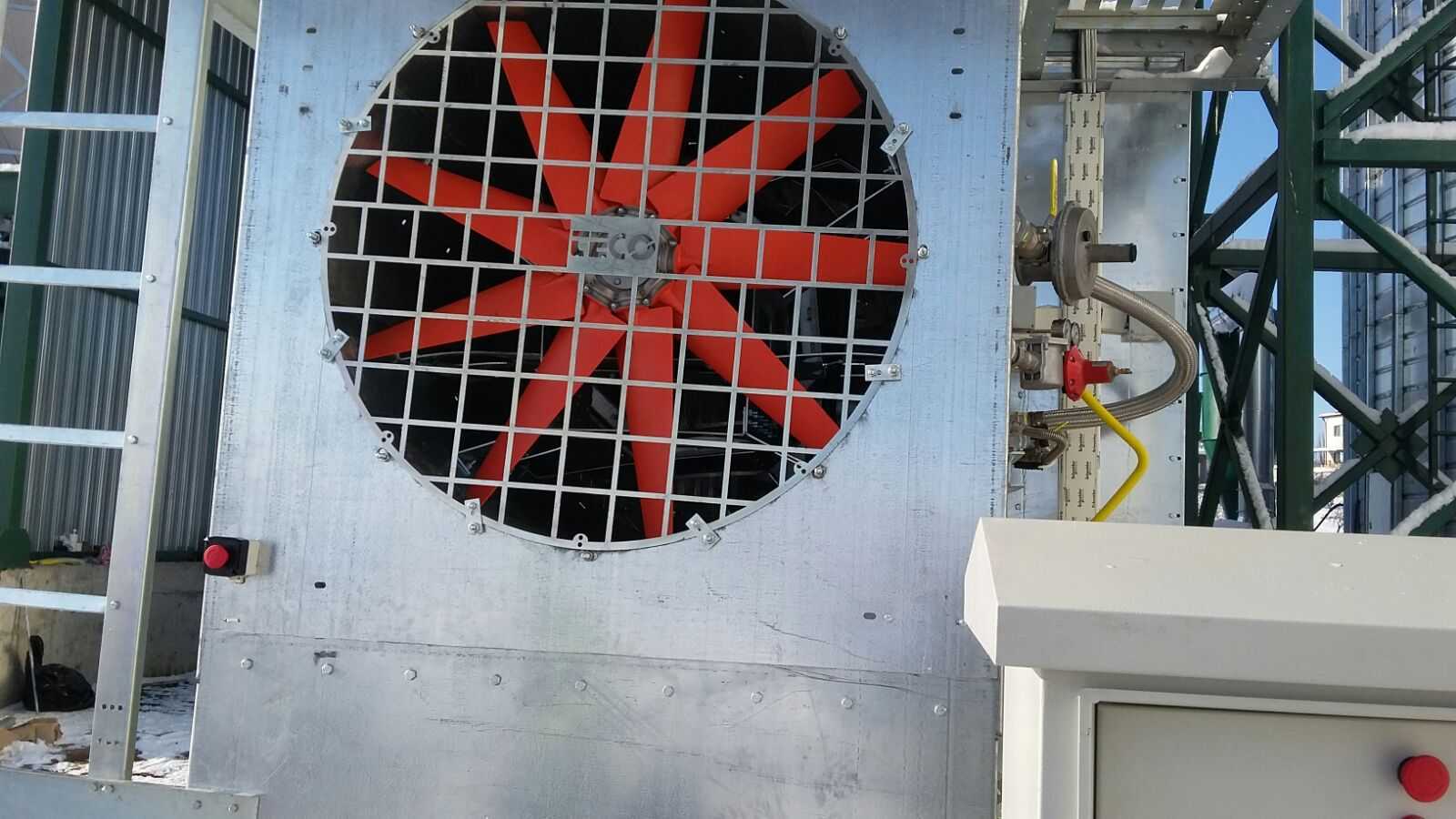

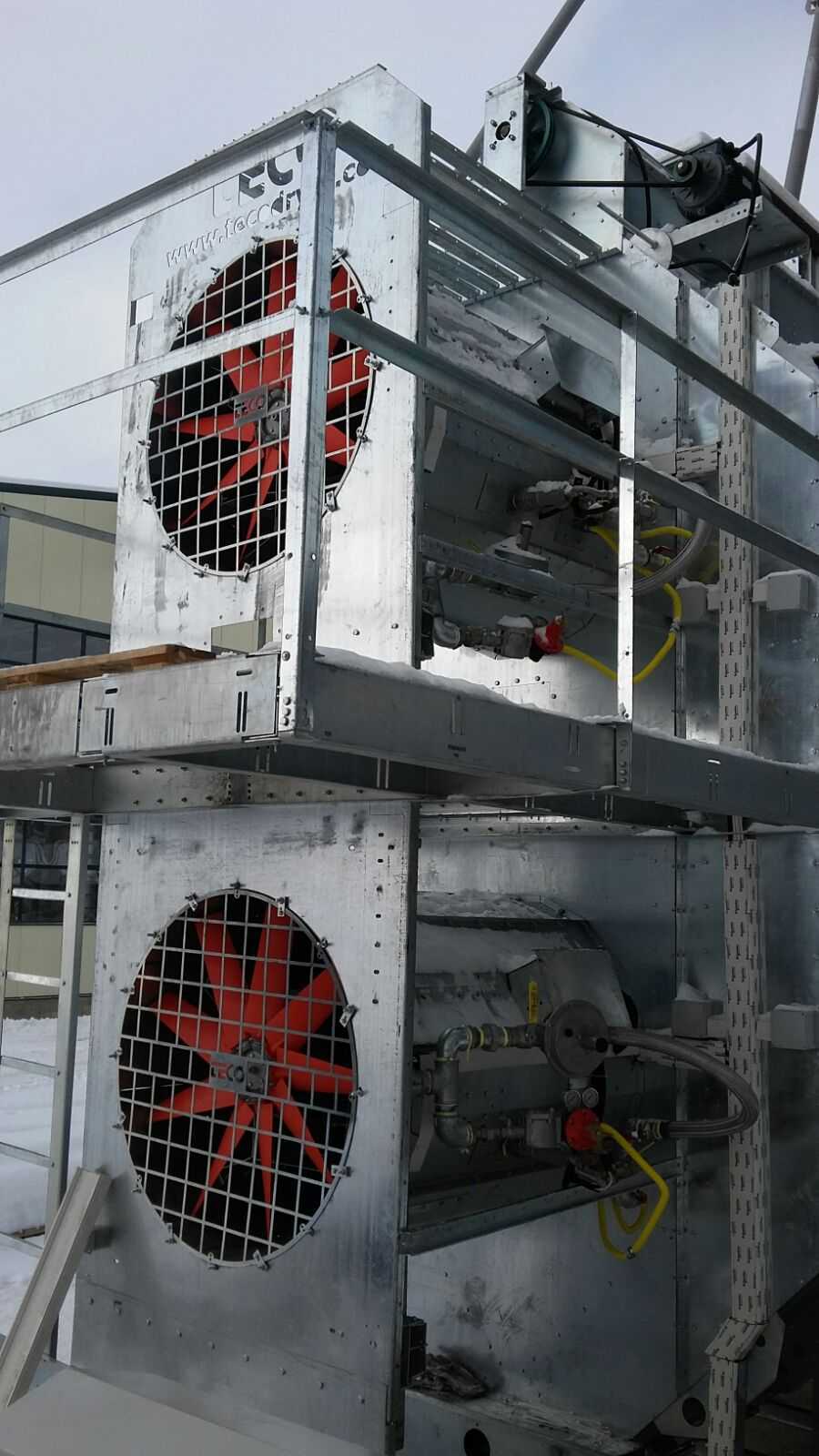

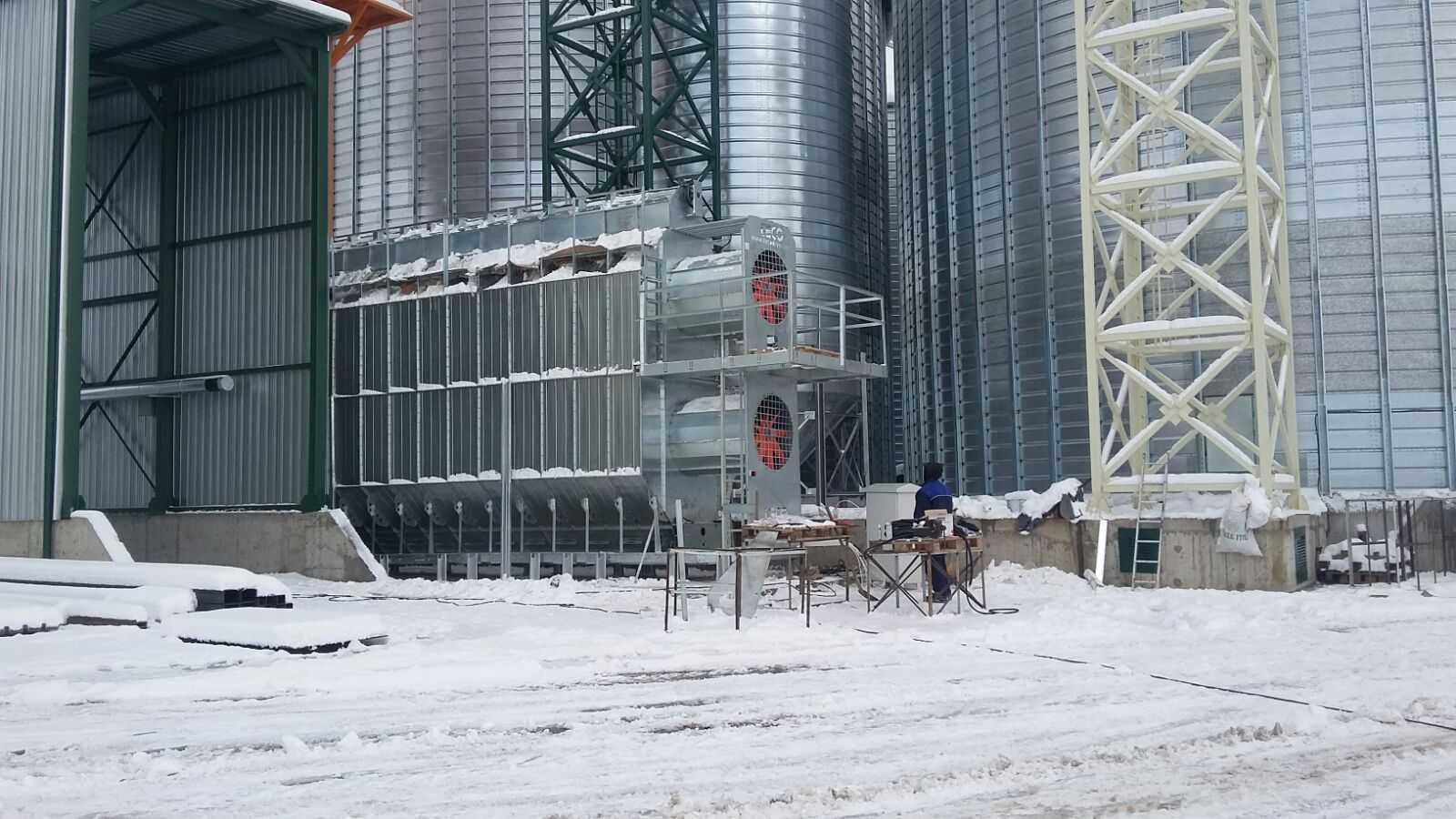

　　从实际应用场景来看，这类电机主要配套在中小型批次式谷物干燥机上，负责驱动干燥仓内的搅龙输送机构、通风风机的叶轮转动，部分同规格机型也可配套给循环排粮机构做动力源。由于谷物干燥作业多在粮库、农场晒场周边的露天或半露天环境开展，设备运行时周边粉尘浓度高、空气湿度随晾晒作业波动大，且单次干燥作业周期往往持续十几个小时，因此电机的结构设计首先要满足长时间连续运转的散热需求。模型中壳体外圆周方向均匀排布的轴向散热筋，就是针对连续运转工况做的优化——筋条高度与间距经过匹配计算，既保证壳体有足够的结构强度支撑定子铁芯，又能在电机随风机转动形成的气流场中最大化散热面积，避免绕组温升过高导致绝缘老化加速。

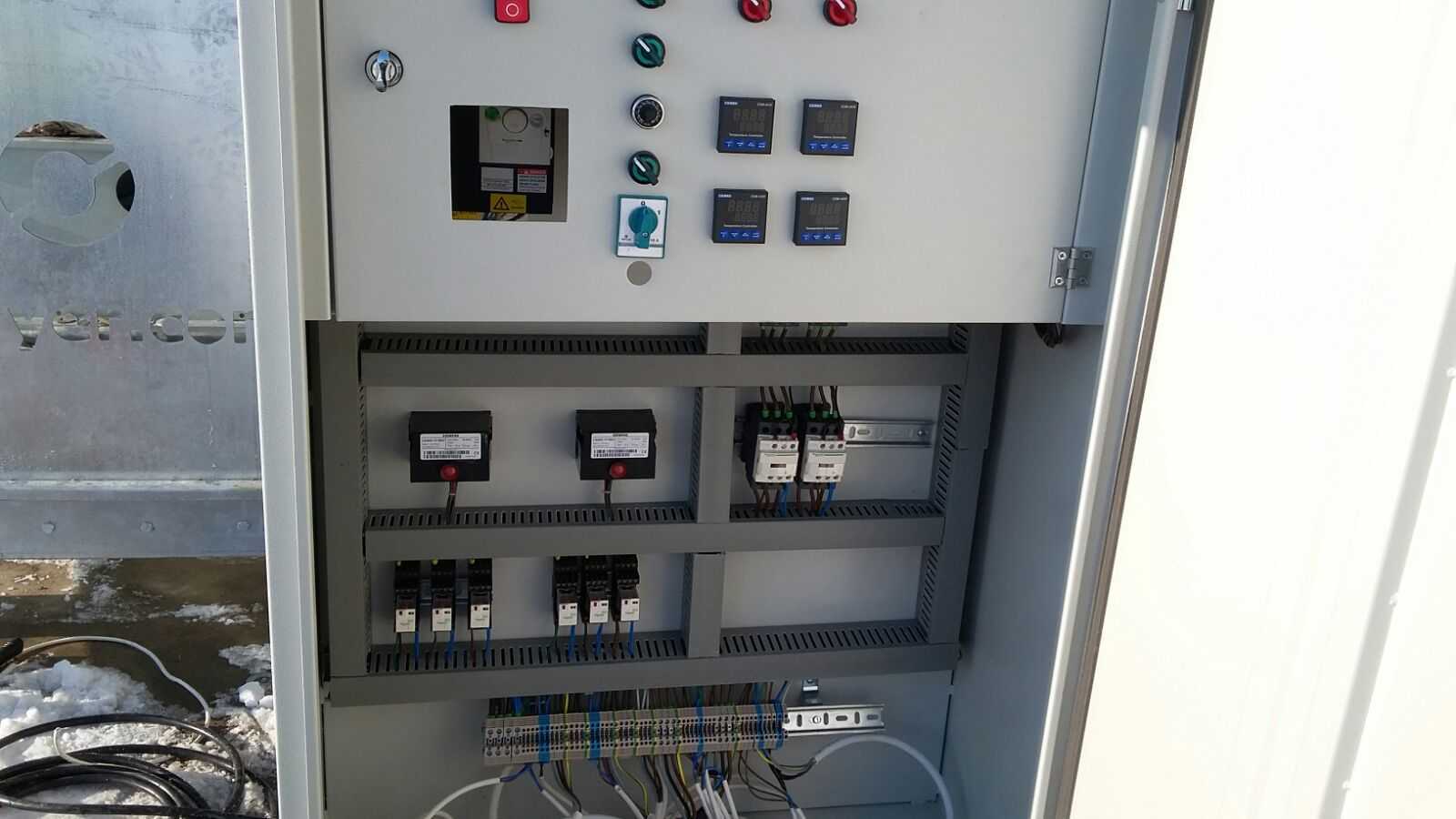

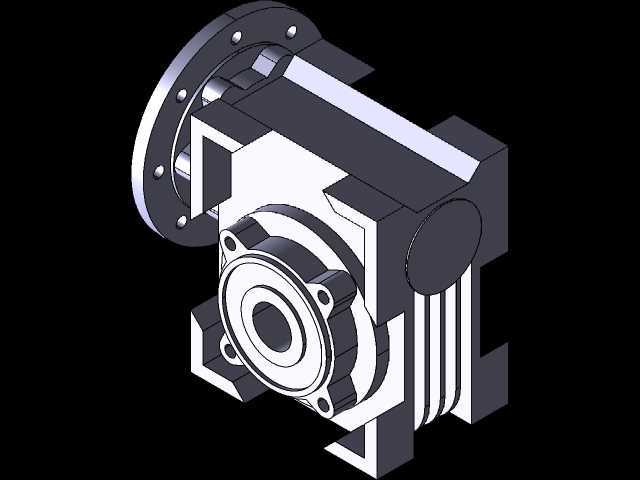

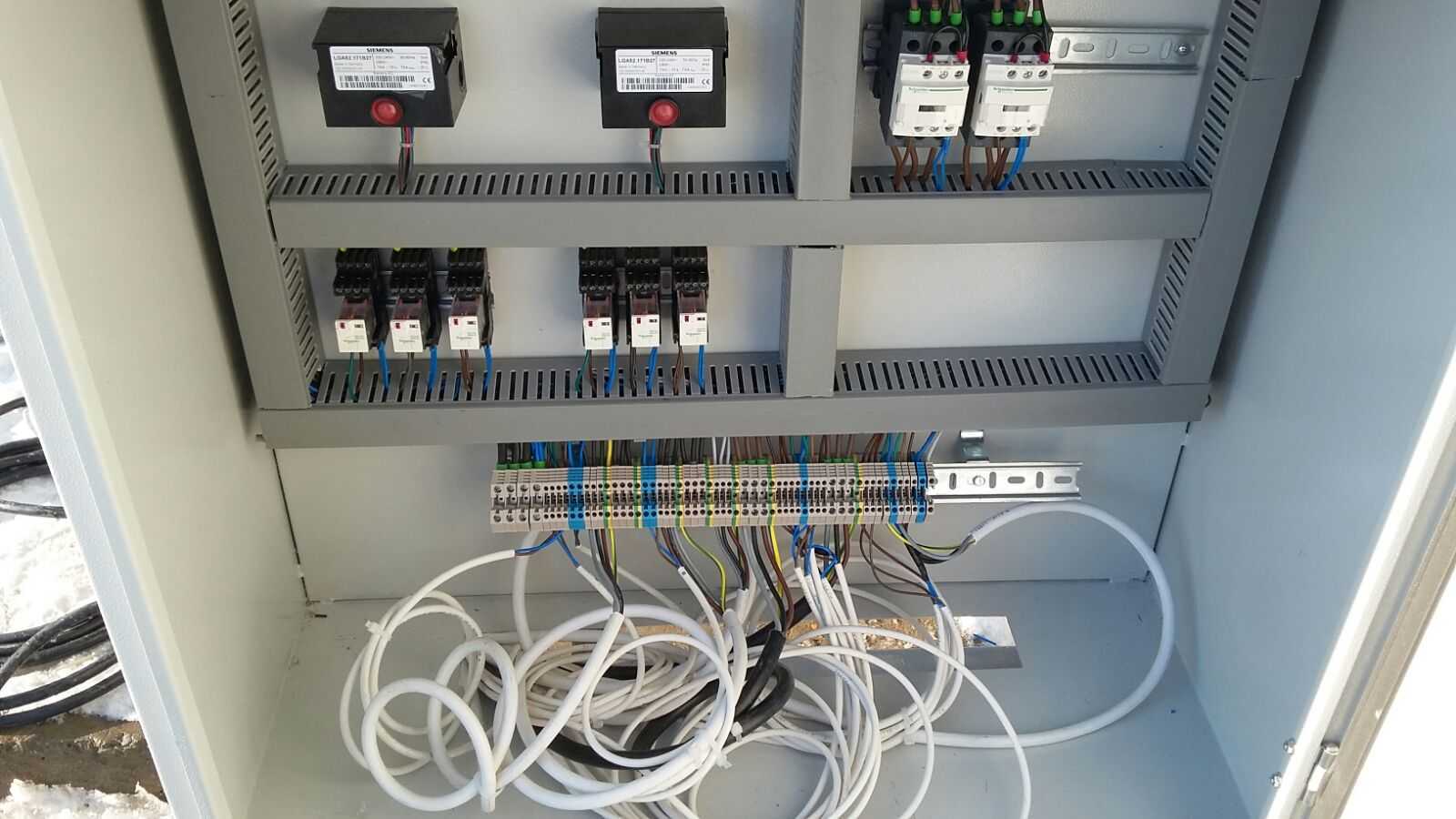

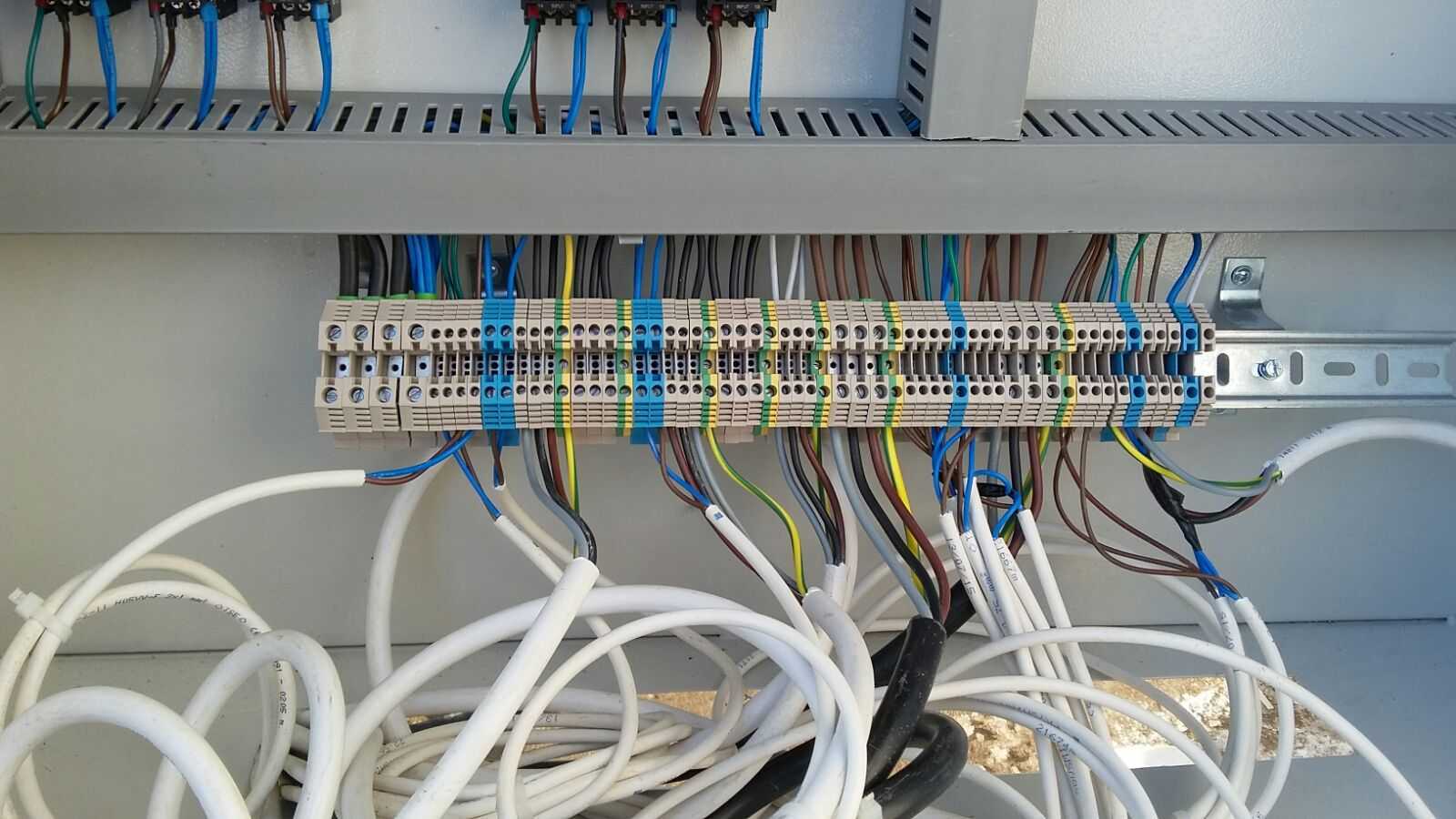

　　在功能特性的设计上，这款电机采用了全封闭自扇冷的结构逻辑，前端盖的止口尺寸与干燥机的安装机架定位孔完全适配，输出轴的轴伸长度、键槽尺寸均匹配干燥机搅龙轴的联轴器安装要求，不需要额外做轴头改装就能直接完成装配。顶部的接线盒采用了凸起式独立腔体设计，接线端子与定子绕组的引出线通过密封胶圈隔离，能有效阻挡干燥作业过程中飘散的谷物碎屑、粉尘进入接线腔，避免积尘导致的接线端子短路故障；接线盒的开盖方向预留了足够的操作空间，即便电机已经安装在干燥机机架上，运维人员也能直接完成接线、紧固端子的操作，不需要拆解周边的护罩结构。

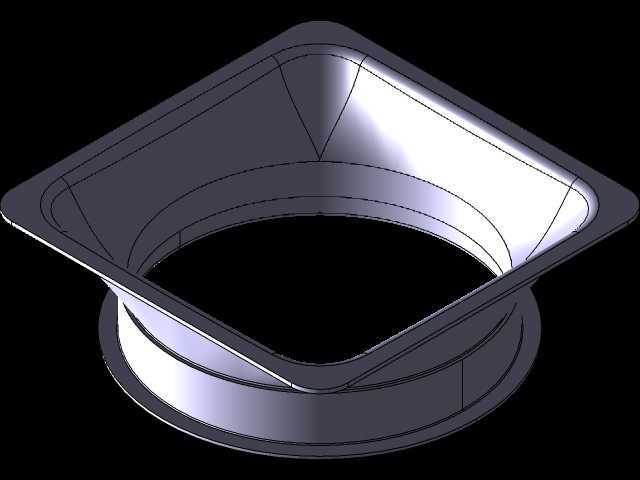

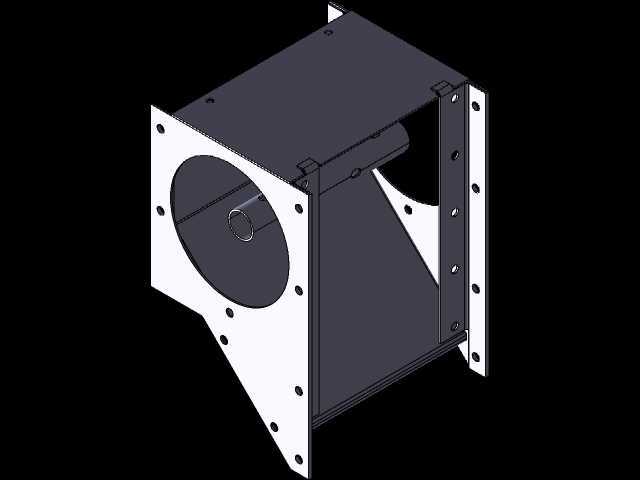

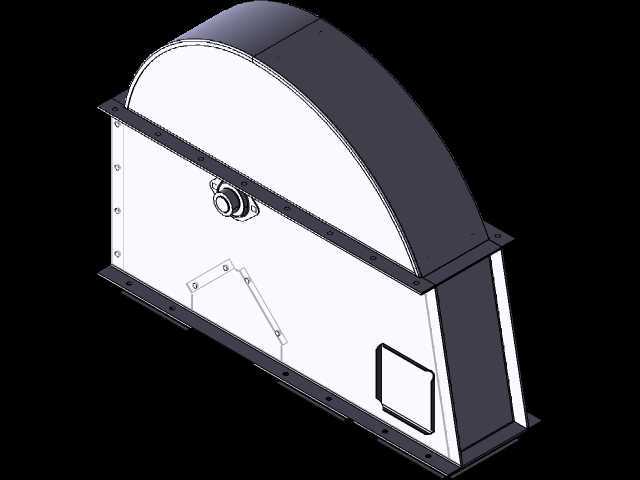

　　做这类配套电机的三维建模时，首先要锚定的是安装边界尺寸，毕竟干燥机的机架结构在设计阶段就已经预留了固定的电机安装位：底脚的安装孔中心距、轴伸中心到底脚安装面的中心高、输出轴端到前端盖安装止口的距离，这几个尺寸是必须严格对齐的硬指标，一旦出现偏差，电机就无法顺利装入机架，后续的联轴器对中也会出现问题，轻则加剧轴承磨损，重则导致运转时出现异常振动，影响整台干燥机的使用寿命。模型中对这些安装边界尺寸做了精准还原，底脚的安装孔做了沉台结构，方便使用内六角螺栓完成紧固，避免螺栓头突出影响电机与安装面的贴合度；后端盖的外圆尺寸预留了散热风罩的安装位，风罩与散热筋末端的间隙控制在合理范围，既不会因为间隙过小导致风罩与散热筋剐蹭，也不会因为间隙过大降低风扇的导风效率。

　　从结构设计的细节来看，电机的前后端盖均采用了止口定位结构，与壳体的配合公差选在过渡配合区间，既保证装配时的同轴度要求，又不会因为配合过紧导致拆解维护时出现端盖难以拆卸的问题。输出轴的轴承位尺寸匹配常用的深沟球轴承安装要求，轴承室的深度预留了轴承外圈的轴向定位台阶，能承受干燥机搅龙运转时带来的轻微轴向窜动，避免轴承在运转过程中出现外圈跑圈的问题。接线盒与壳体的连接位置做了加强筋结构，因为设备转运、现场安装过程中接线盒位置容易受到磕碰，加强筋能提升该位置的结构强度，避免磕碰导致的腔体开裂、密封失效问题。

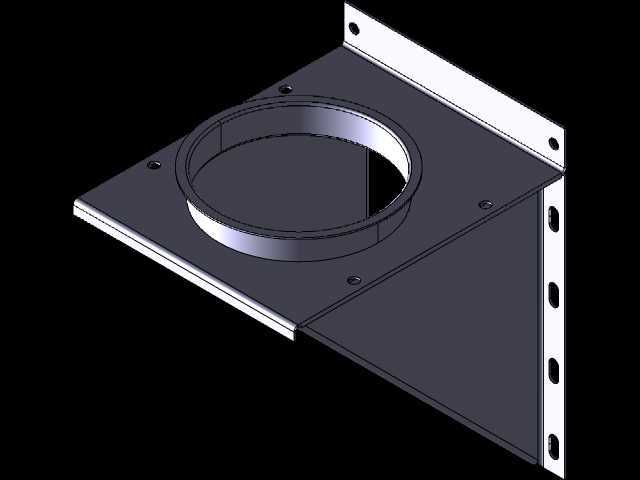

　　在做整机装配校核时，这套模型可以直接导入干燥机的总装配体中，验证电机与周边护罩、传动部件、通风管道的间隙是否合理：比如电机顶部的接线盒是否会和干燥机的进风管道产生干涉，电机后端的风罩是否与机架的支撑横梁留足了散热空间，输出轴与联轴器的配合长度是否满足扭矩传递的要求。对于做农业机械设计的工程师来说，这类成熟的动力部件三维模型能大幅减少重复建模的工作量，把更多精力放在干燥工艺链路的优化、整机结构的布局调整上，不需要从零开始绘制电机的每一处细节结构，同时精准的尺寸还原也能避免装配阶段出现的干涉问题，减少样机试制阶段的改造成本。
