农业谷物深层干燥钢架结构设备

　　这套钢架结构的深层干燥设备，主要面向规模化粮食种植基地、区域性粮食收储站点的产后处理环节设计，适配玉米、小麦、水稻、豆类等多品类谷物的集中干燥作业，解决收获期高水分谷物无法直接入库存储的核心痛点。从实际应用场景来看，设备通常布置在粮食收储库区的预处理工段，前端衔接谷物脱粒、初清筛分工序，后端对接粮仓储运、成品包装产线，可在连续化作业流程中完成高水分谷物的降水处理，避免谷物因水分超标出现霉变、发芽、虫蛀等存储损耗。

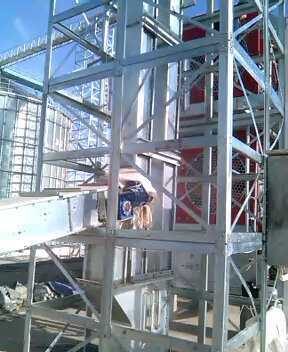

　　设备主体采用模块化型钢焊接搭建的框架结构，主承重立柱选用矩形冷弯空心型钢，横向支撑采用等边角钢与H型钢组合排布，整体框架的载荷冗余按照1.5倍的满料运行工况设计，可承受干燥层谷物堆积载荷、通风系统运行振动载荷以及户外作业的风载、雪载作用，框架连接节点采用高强度螺栓铰接与焊接结合的方式，既保证现场安装的拼接精度，也能抵消长期运行产生的结构形变。框架分层设置干燥单元承载位，每层预留通风道安装间隙，可根据不同谷物的干燥工艺要求调整层间距，比如处理大颗粒玉米时可适当加大层间高度，保证热风穿透效率，处理小颗粒油菜籽、小米时可缩小层间距，避免谷物泄漏同时优化风阻。

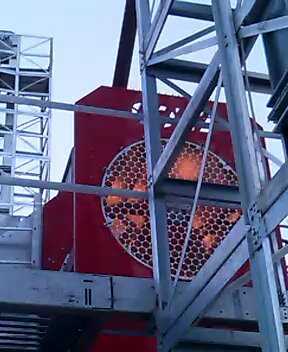

　　从功能设计逻辑上，这套深层干燥设备区别于传统浅层顺流干燥设备，采用深层逆流+混流结合的通风干燥路径，热风从设备底部的均风仓送入，逐层穿透谷物堆积层，与自上而下流动的谷物形成逆向热交换，相比传统干燥方式热效率提升30%以上，同时可避免谷物表层过早干结、内部水分无法析出的“夹生”问题。设备侧面预留的检修通道与观察口，可在运行过程中实时查看各层谷物的干燥状态，框架外侧的爬梯与防护栏杆符合高空作业安全规范，方便运维人员定期检查通风道堵塞情况、清理残留谷物。

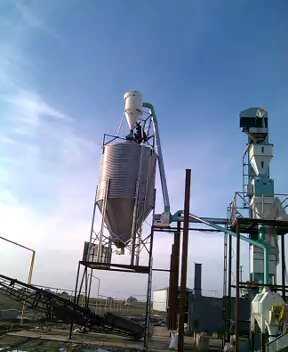

　　在安装边界与尺寸适配方面，这套设备的主体框架宽度控制在6米以内，长度可根据处理量需求按2米模数扩展，单模块标准长度为8米，处理量从5吨/小时到30吨/小时可灵活组合，设备底部预留1.2米的出粮输送设备安装空间，可直接配套斗式提升机、皮带输送机完成谷物的自动进出料，顶部预留进料口与除尘系统对接法兰，可配套脉冲除尘设备收集干燥过程中产生的粉尘，满足库区环保作业要求。框架的基础安装采用预埋螺栓固定的混凝土承台，承台水平度误差控制在千分之二以内，避免长期运行出现框架倾斜导致的谷物流动不畅、通风不均问题。

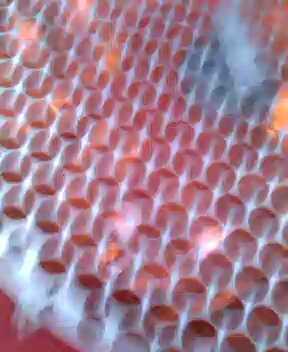

　　在结构细节设计上，干燥层的承料板采用冲孔镀锌钢板，冲孔率根据谷物粒径匹配，开孔方向做倒角处理，避免划伤谷物颗粒影响粮食品质，通风道采用变截面设计，靠近热风入口段的风道截面更大，保证各层热风分配均匀，避免出现局部过热导致谷物焦糊、局部干燥不足的问题。设备的排料机构采用变频控制的叶轮式排料阀，可根据谷物含水率实时调整排料速度，匹配不同的干燥时长要求，保证出料谷物的水分均匀性控制在±0.5%以内，达到粮食安全存储的水分标准。

　　从三维建模的角度来看，这套设备的建模过程需要重点把控型钢框架的拼接公差，所有螺栓孔的定位需要与实际安装工艺一致，避免出现现场安装无法对位的问题，通风道的曲面过渡、均风板的开孔排布都需要按照实际工程参数还原，才能保证后续做流体仿真分析时的结果准确性，为设备的风阻优化、热效率提升提供可靠的模型基础。同时建模时需要预留各外购部件比如风机、排料阀、温度传感器的安装位，保证模型可直接用于后续的工程出图、生产指导。
