连续式谷物烘干处理设备结构设计

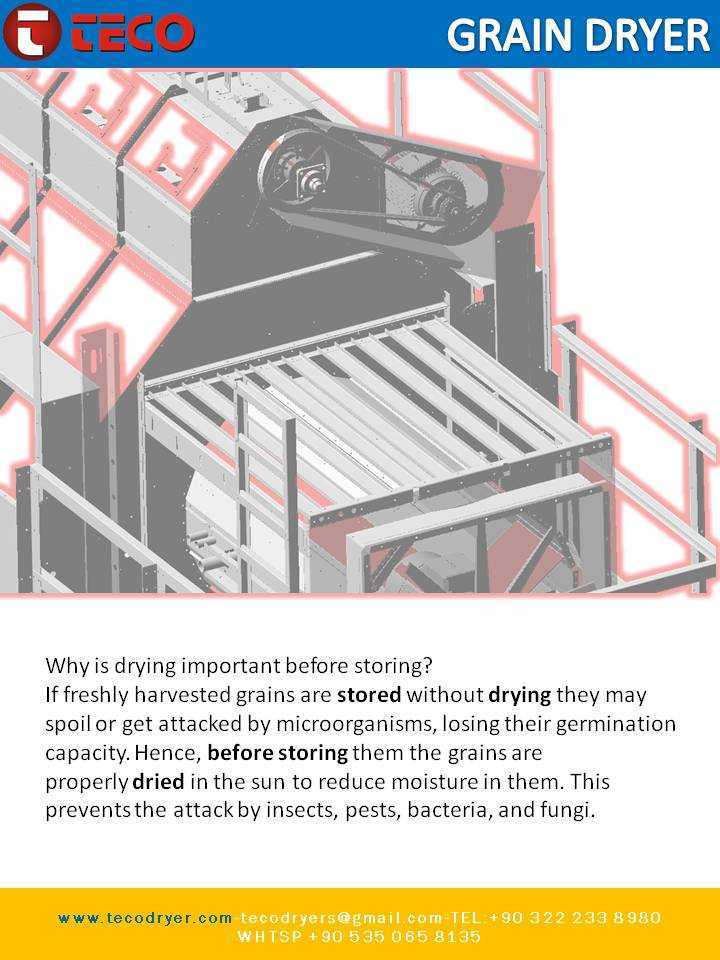

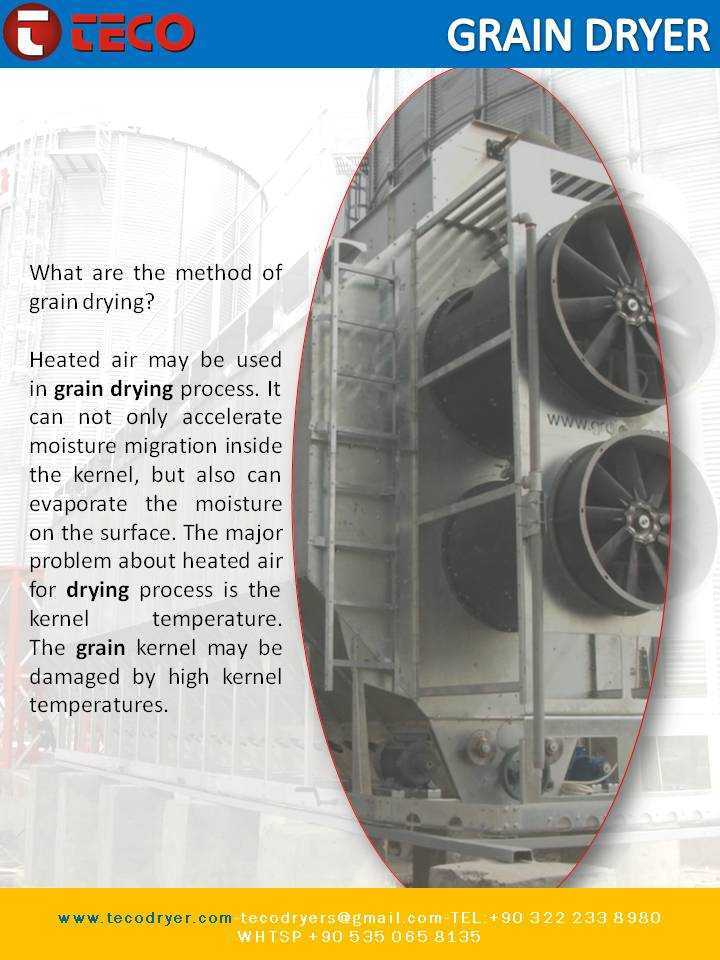

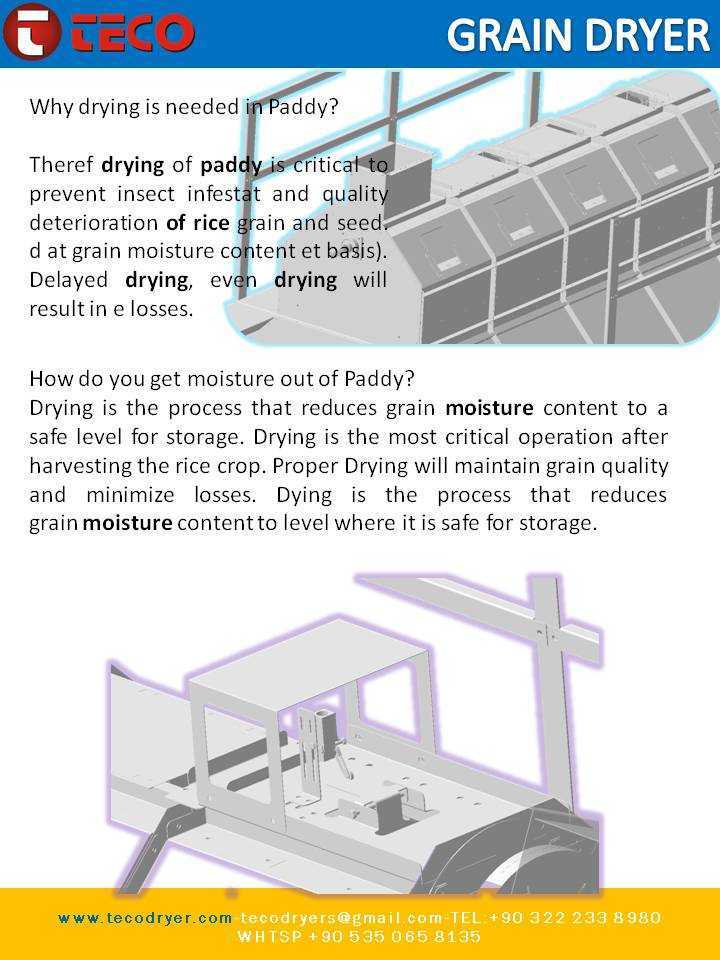

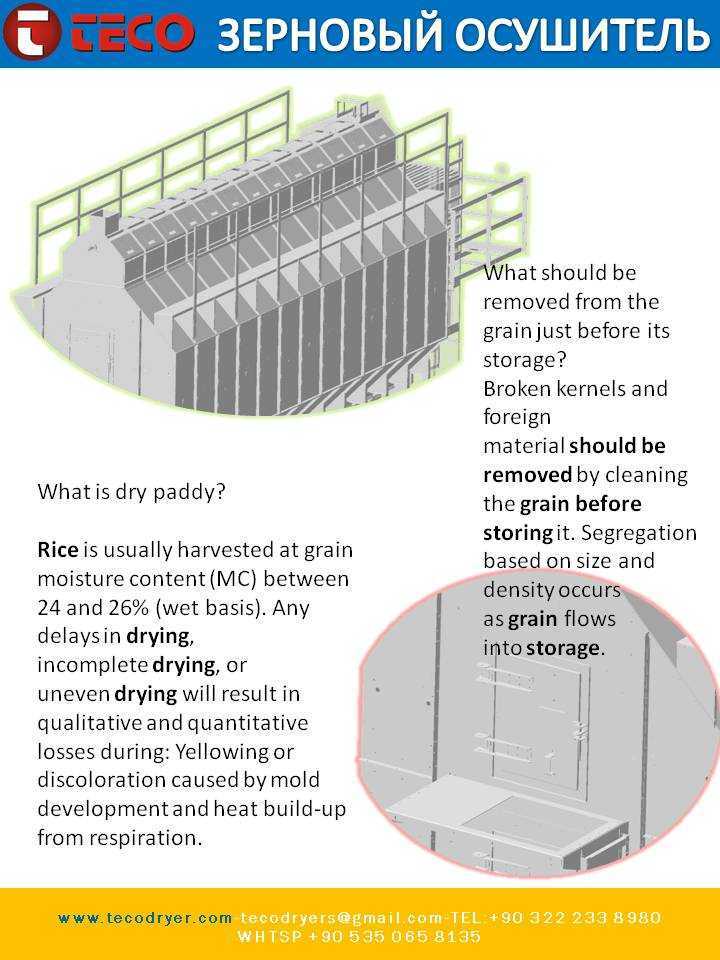

　　这套谷物干燥设备的三维结构，完全围绕规模化粮食收储后的降水需求搭建，适配平原地区大型粮库、农垦集团粮食产后处理中心的连续作业场景，也可在中型粮食加工企业的原料预处理工段配套使用，解决收获季粮食含水率过高无法安全入库的核心痛点。从实际作业逻辑来看，刚完成田间收获的谷物含水率普遍在24%-26%区间，若不及时将含水率降至安全存储阈值，短时间内就会出现呼吸作用积热、霉菌滋生、籽粒黄变甚至发芽霉变的问题，直接造成粮食品质降级与产后损耗，这套设备就是通过连续化的热风穿流作业，在不破坏籽粒完整度的前提下完成均匀降水。

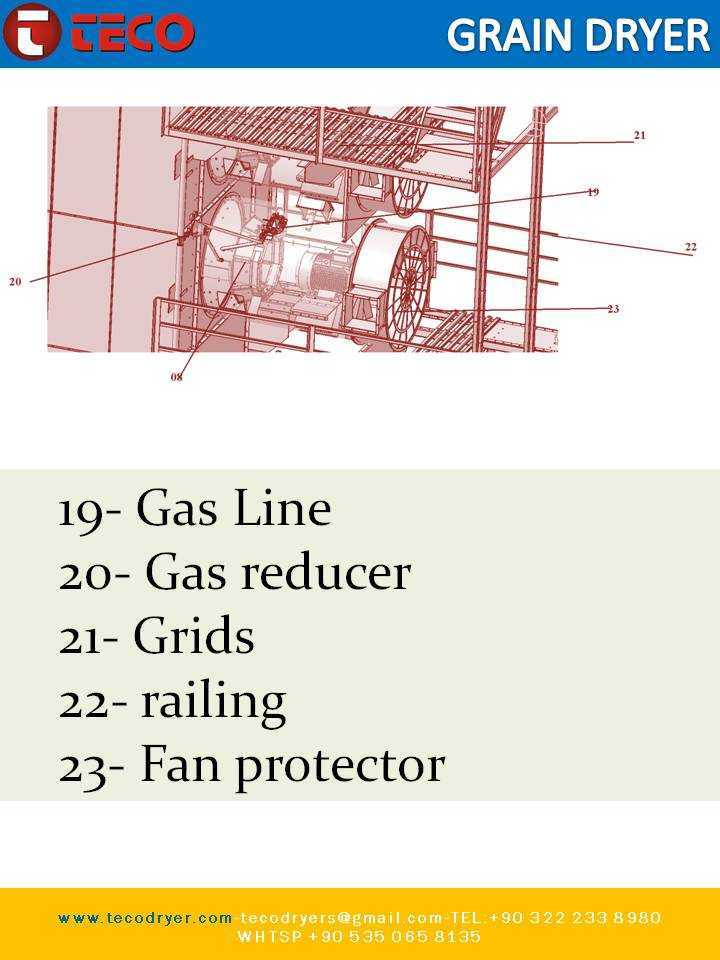

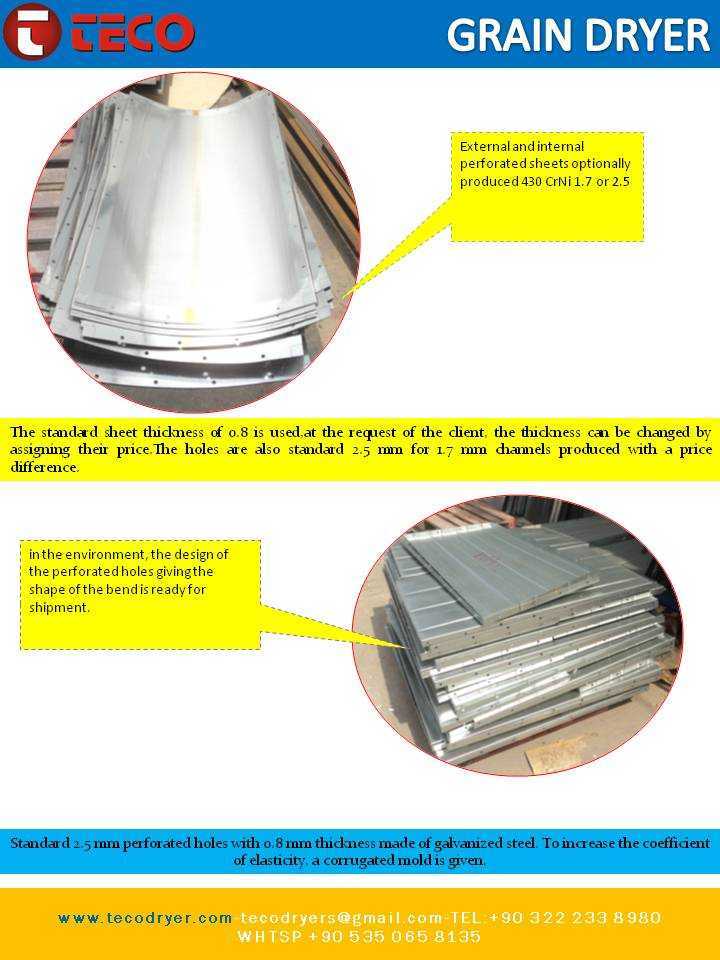

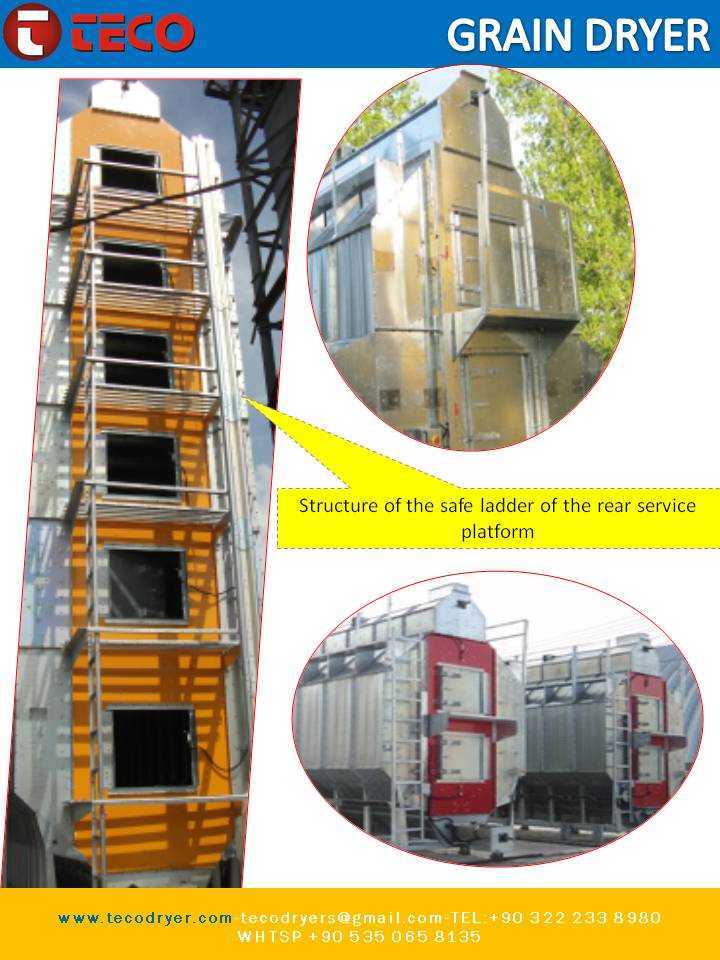

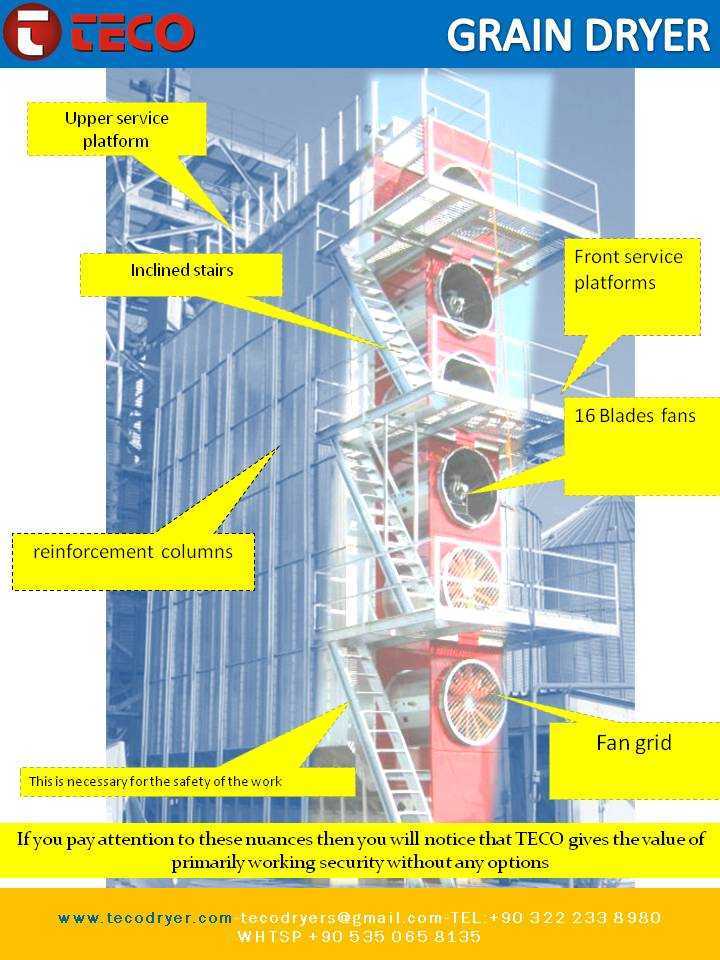

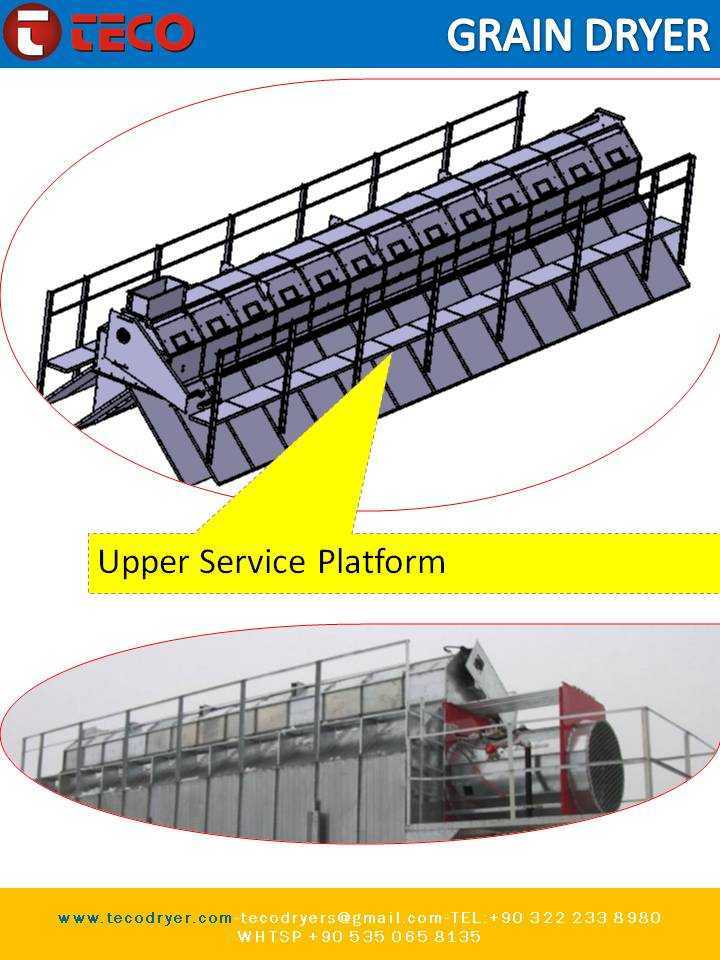

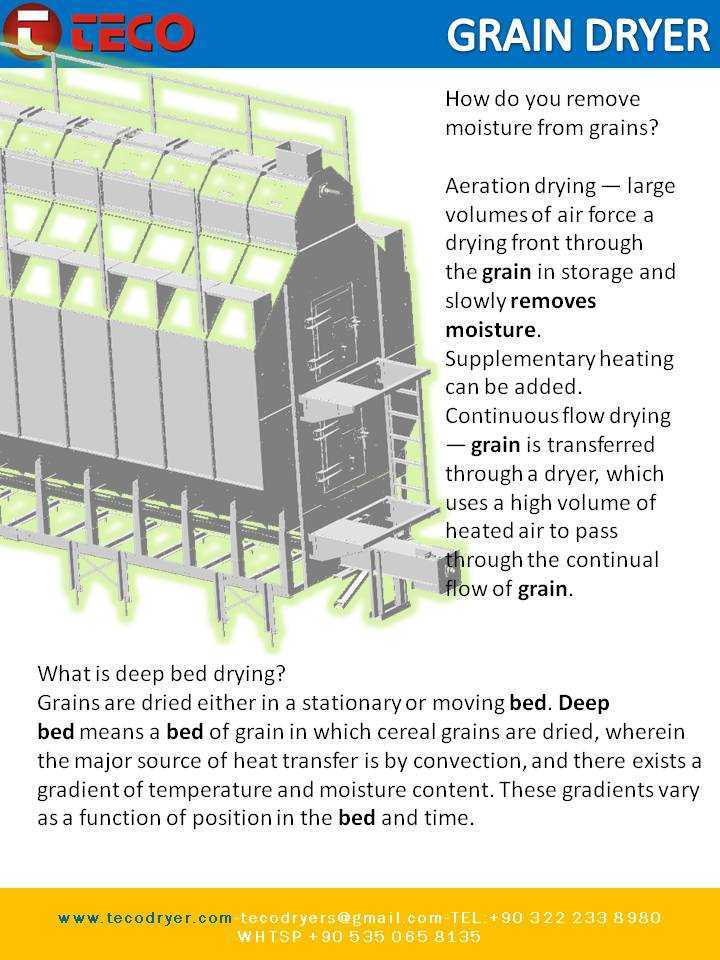

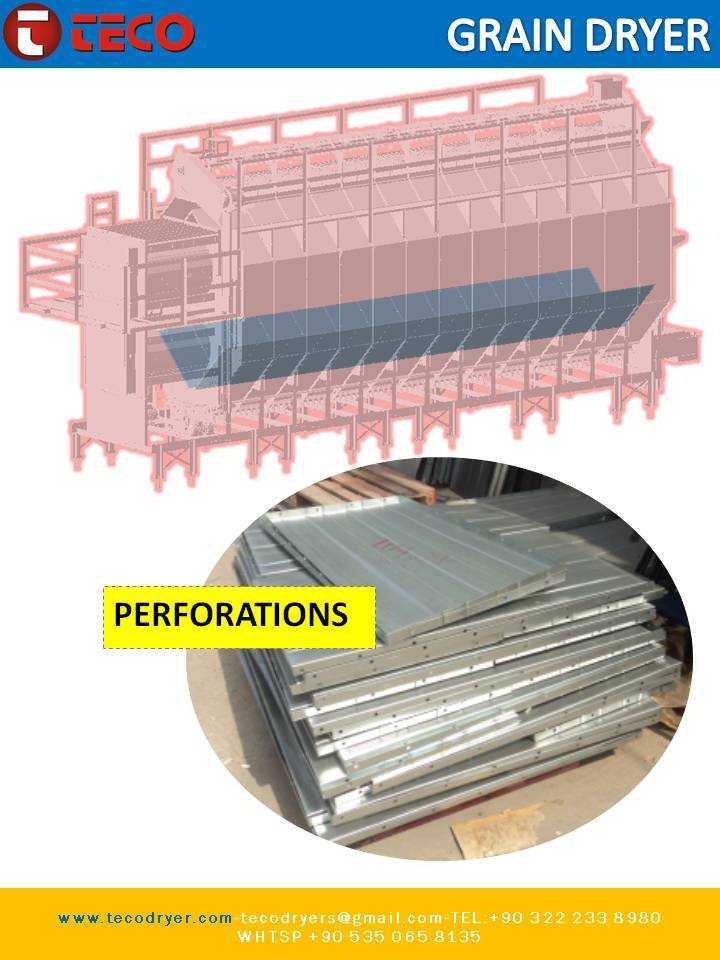

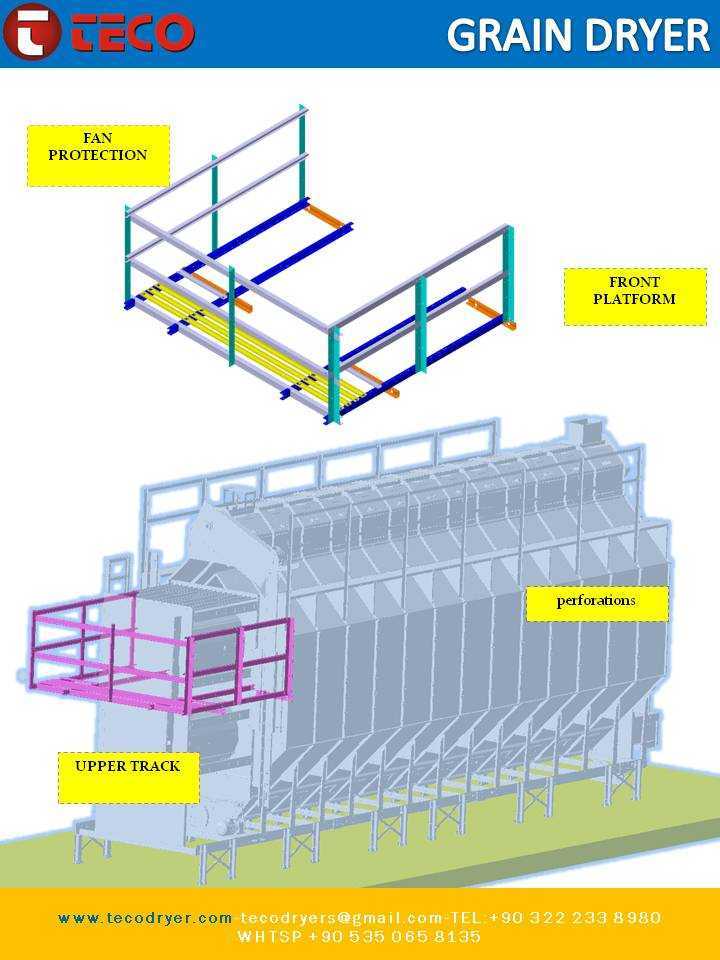

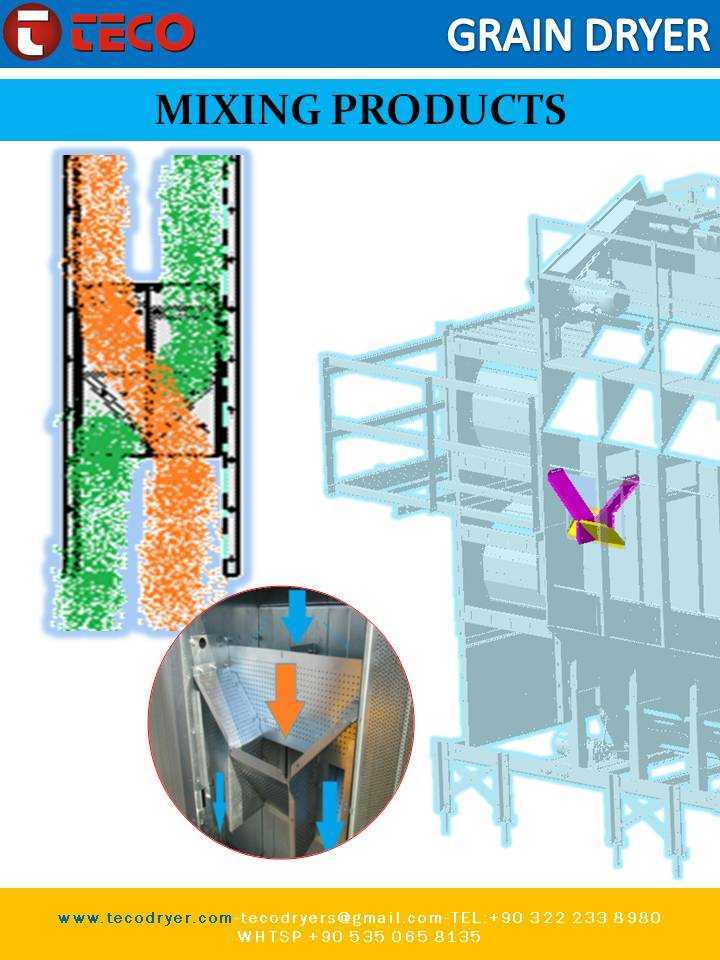

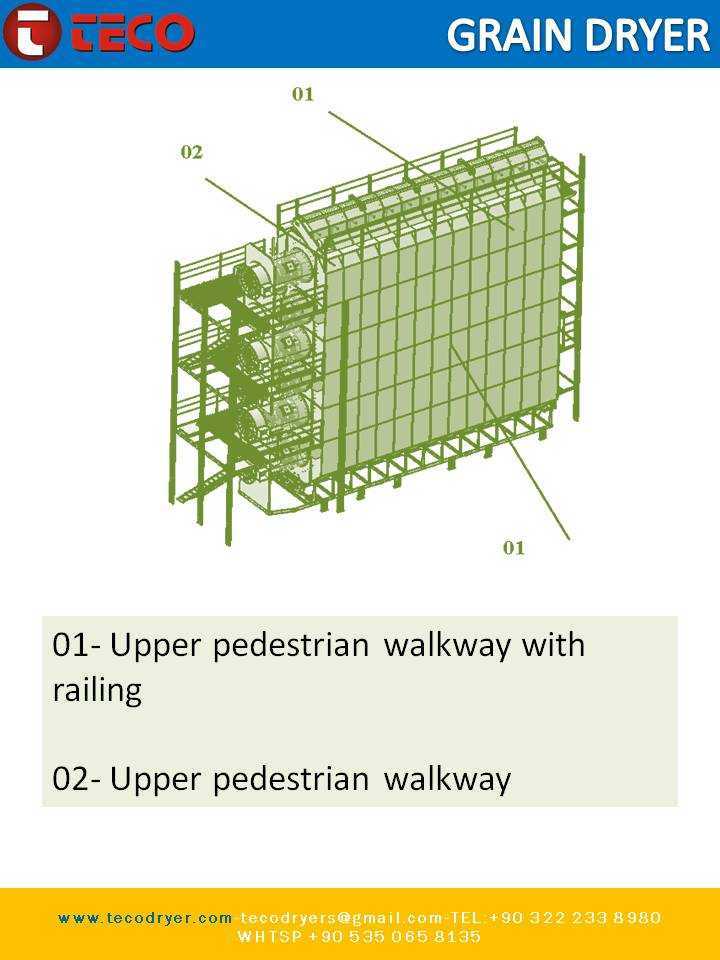

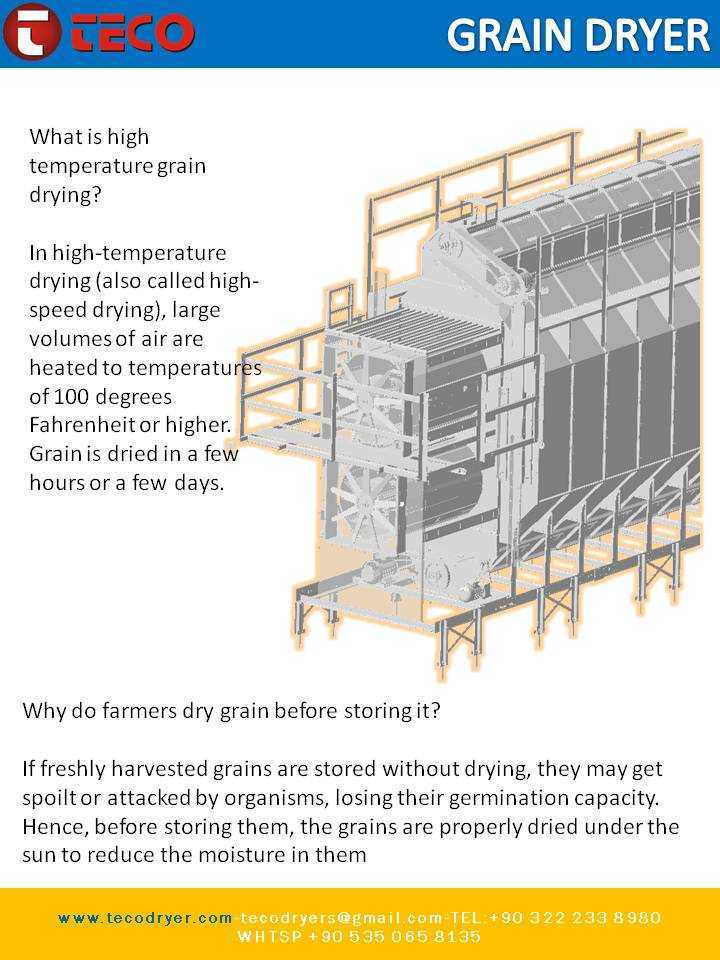

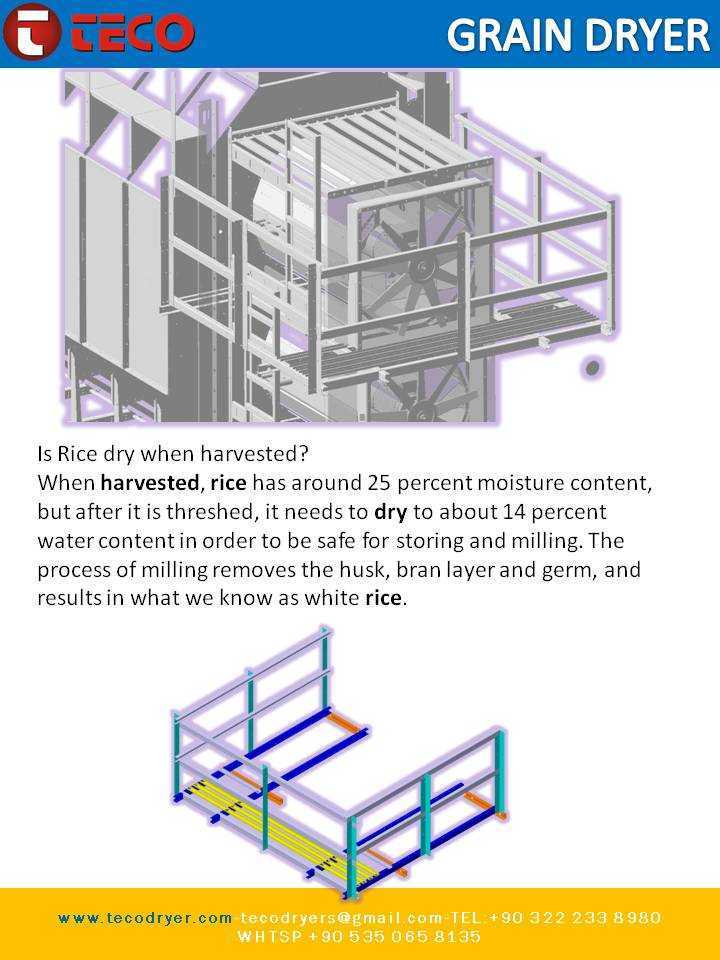

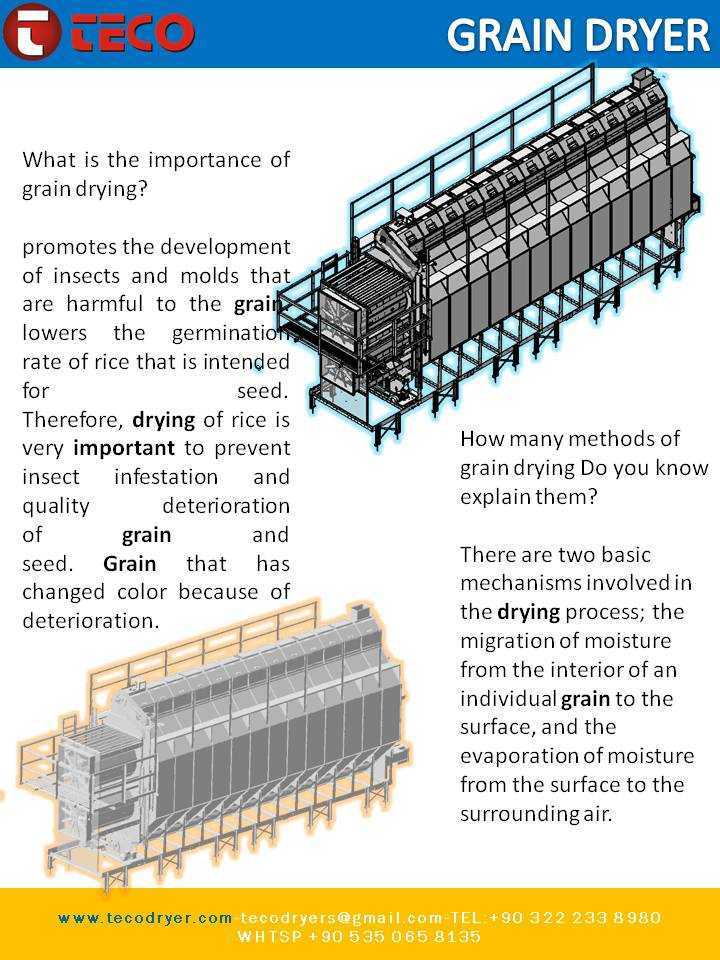

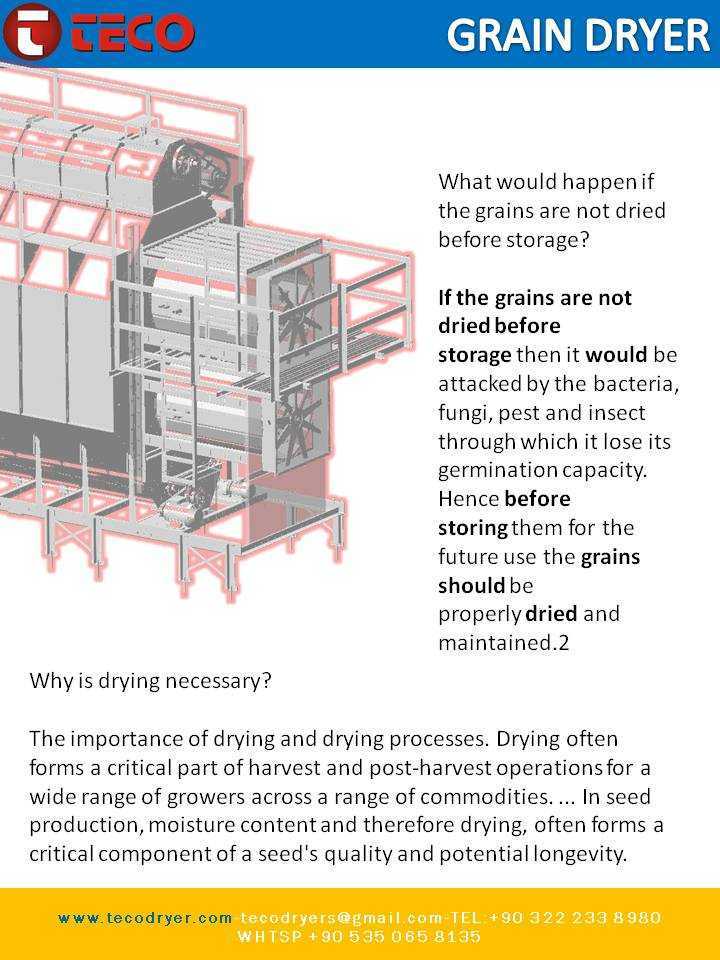

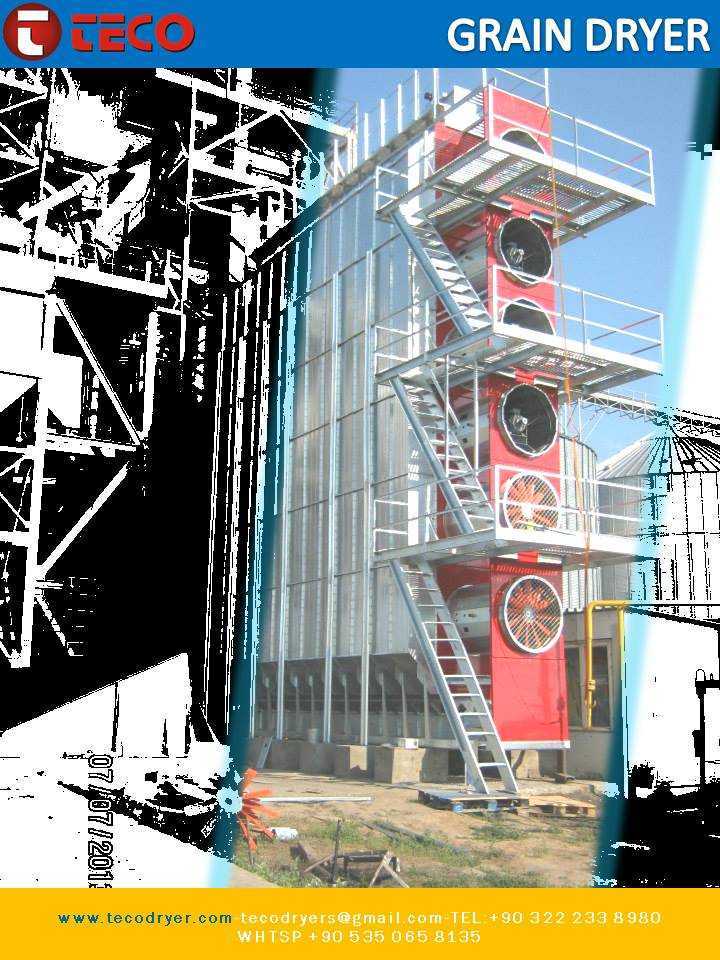

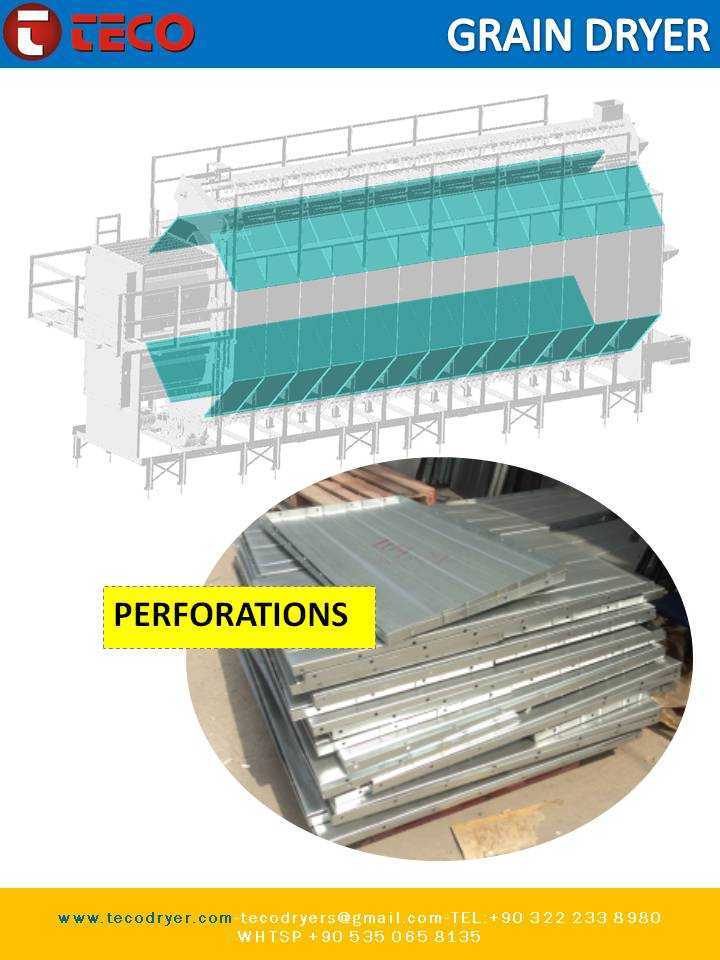

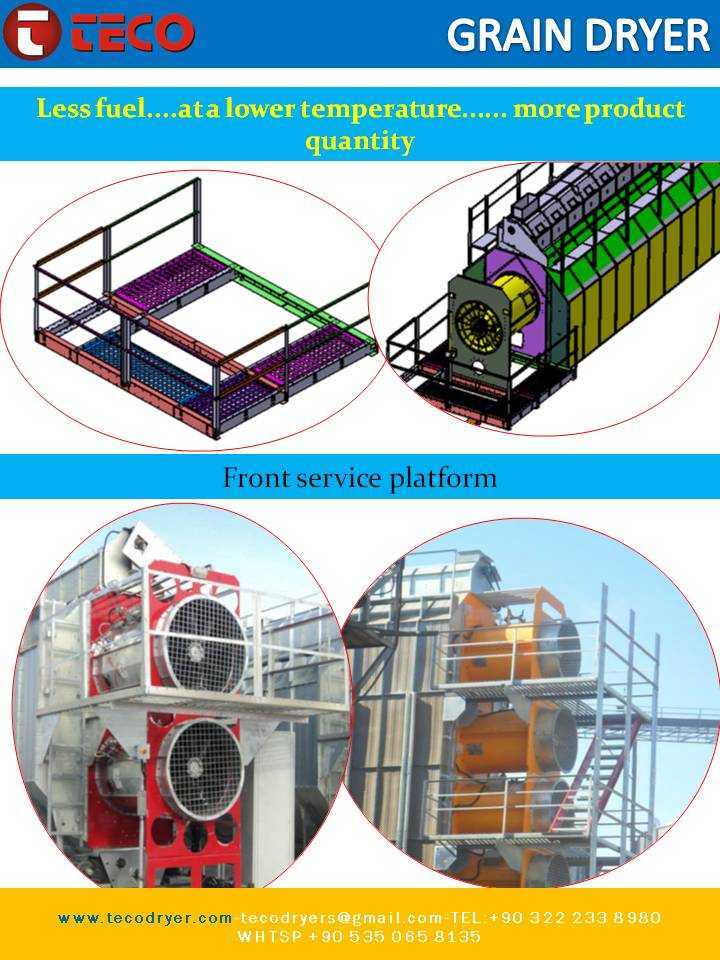

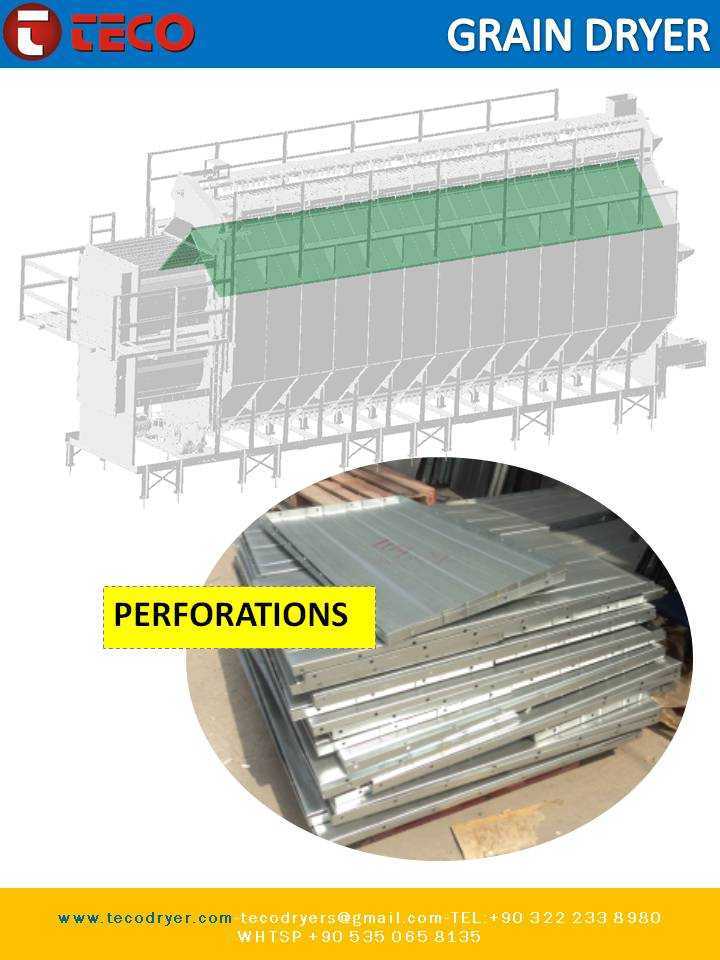

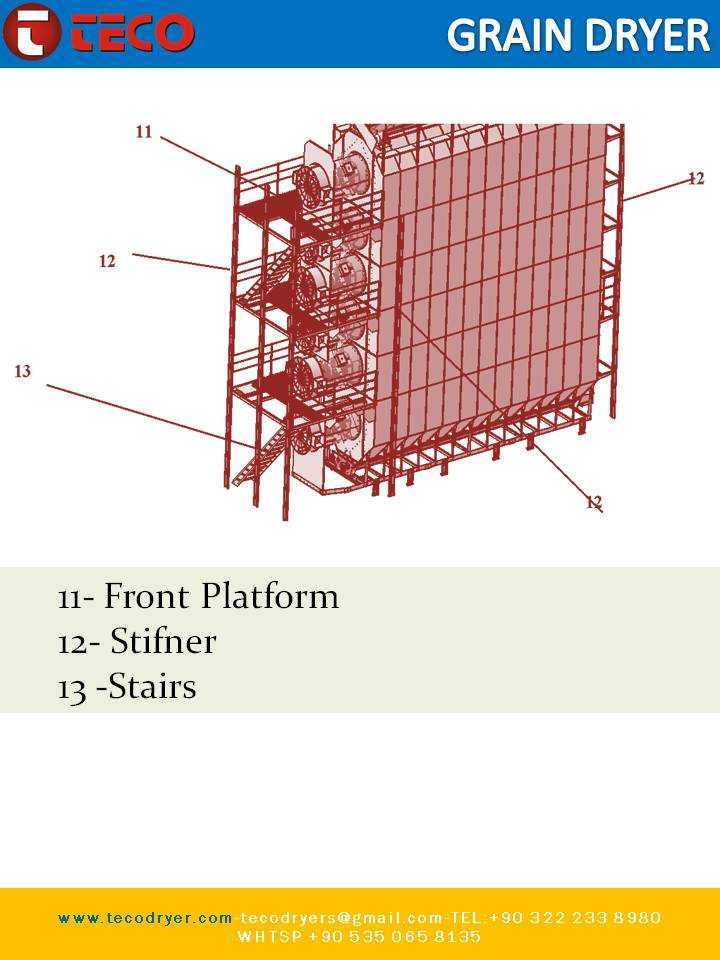

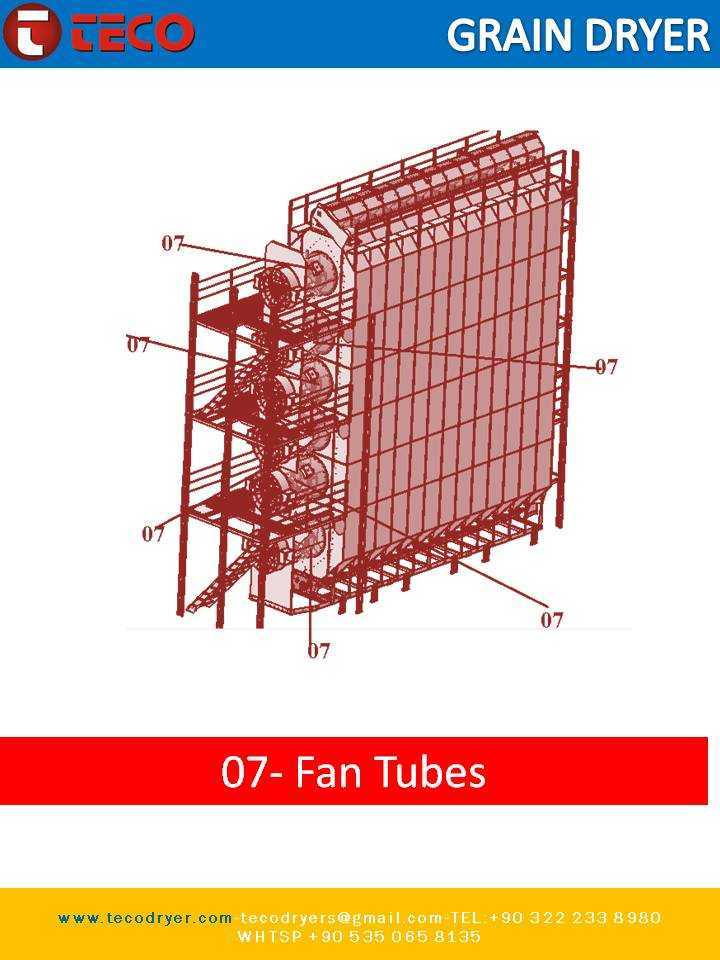

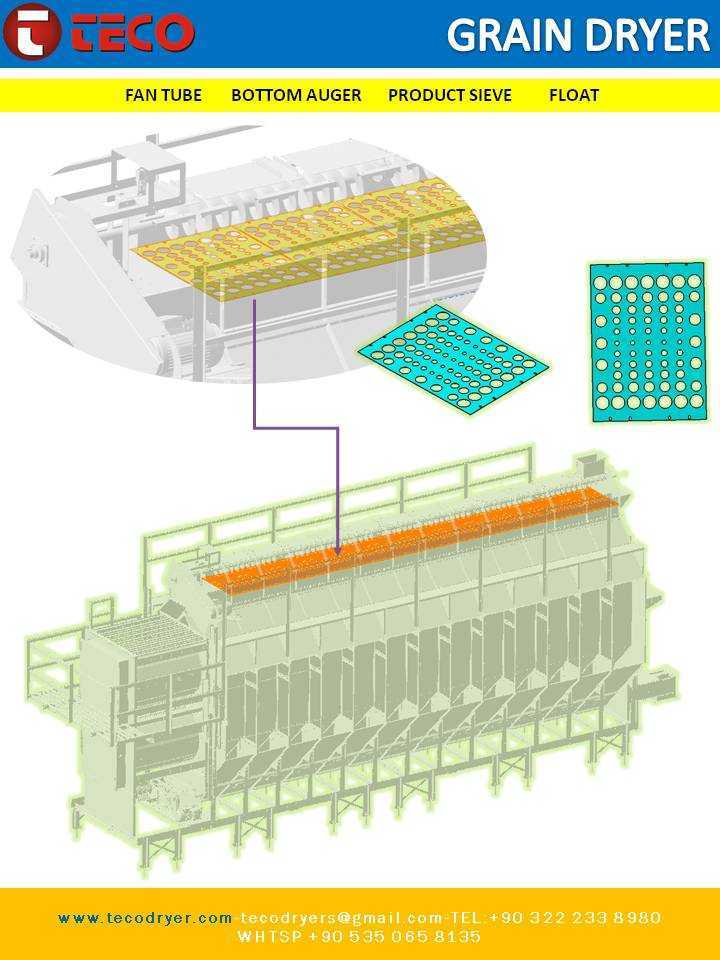

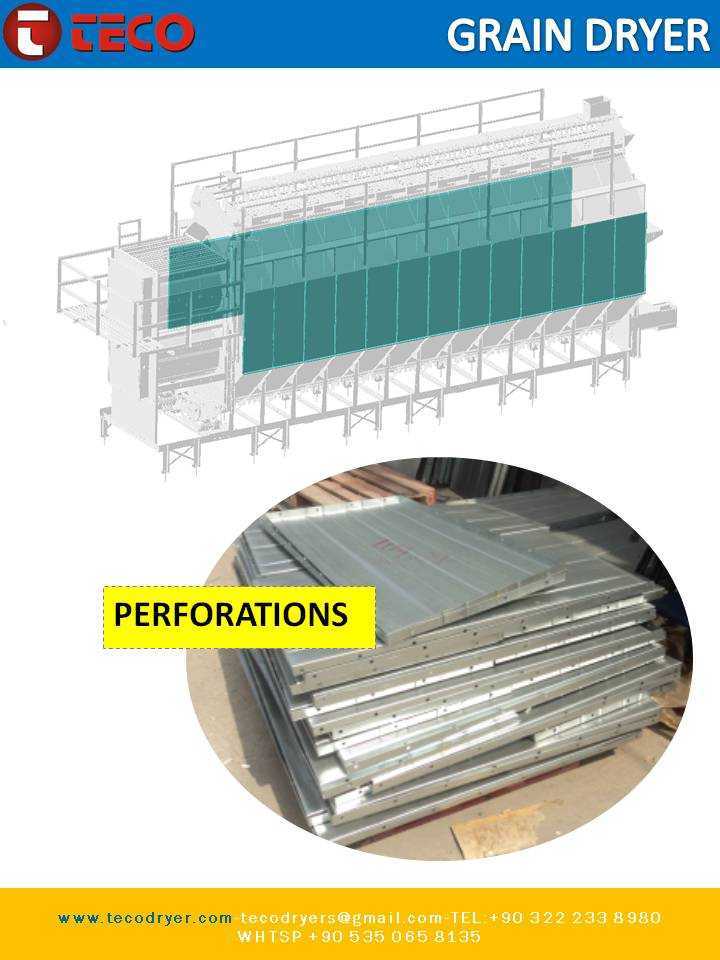

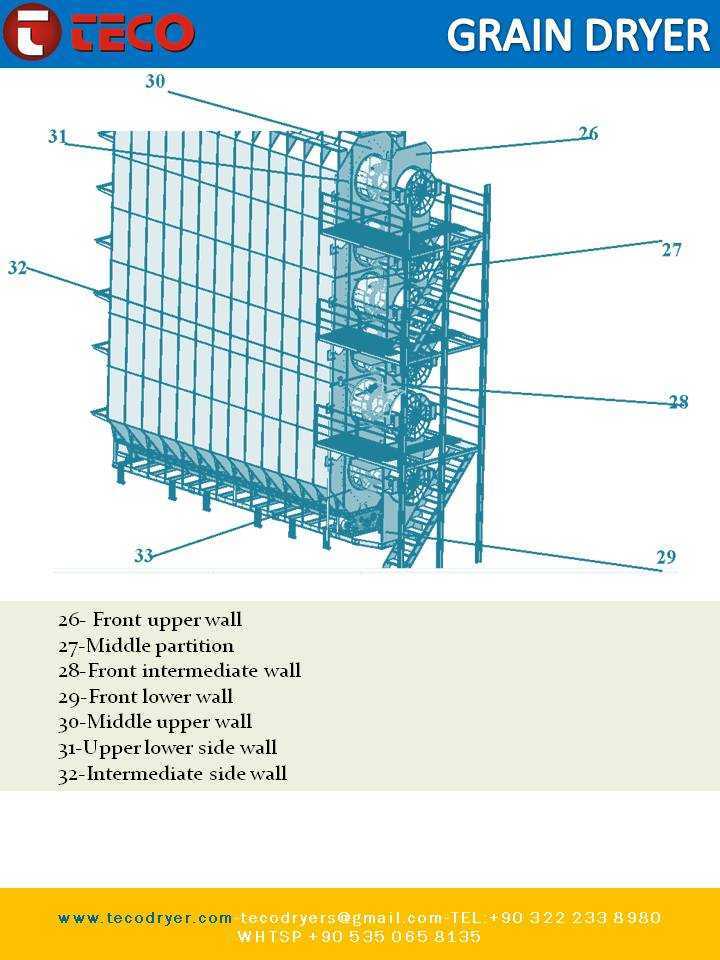

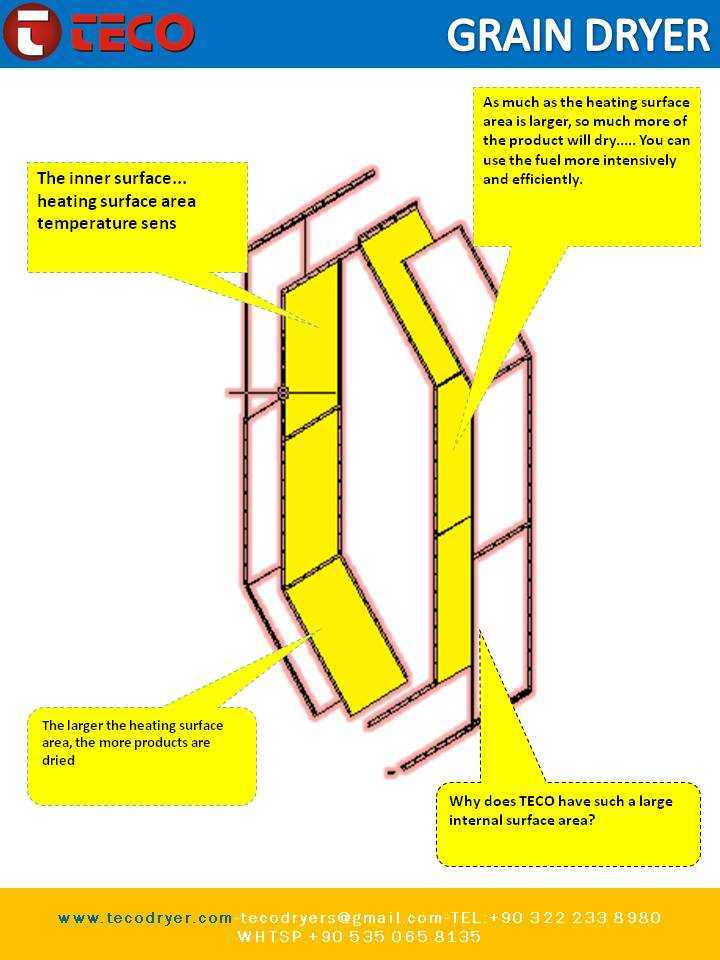

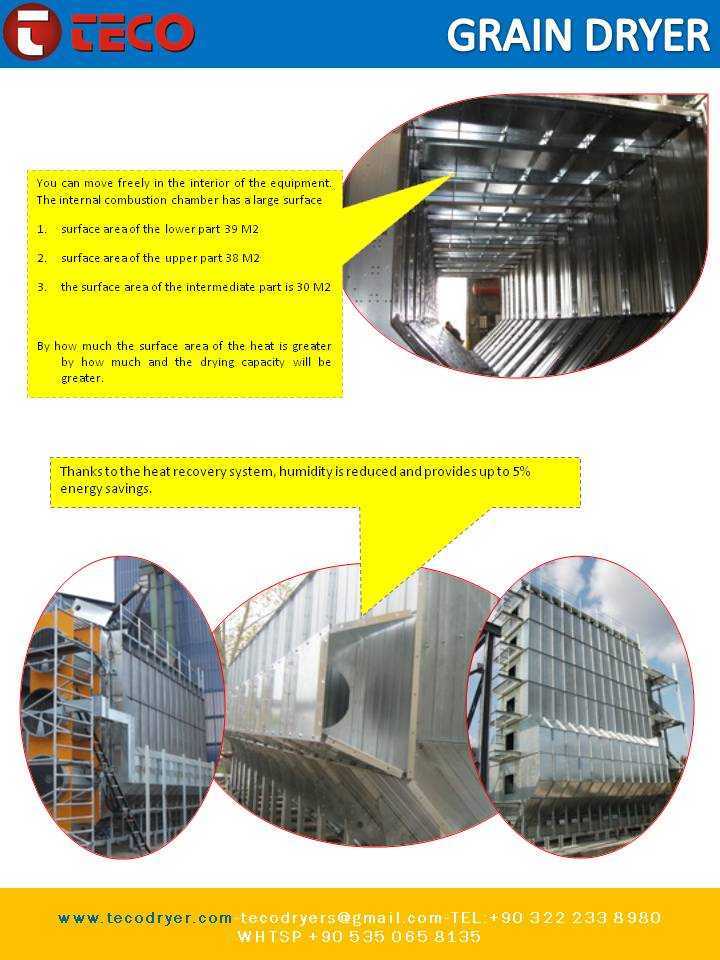

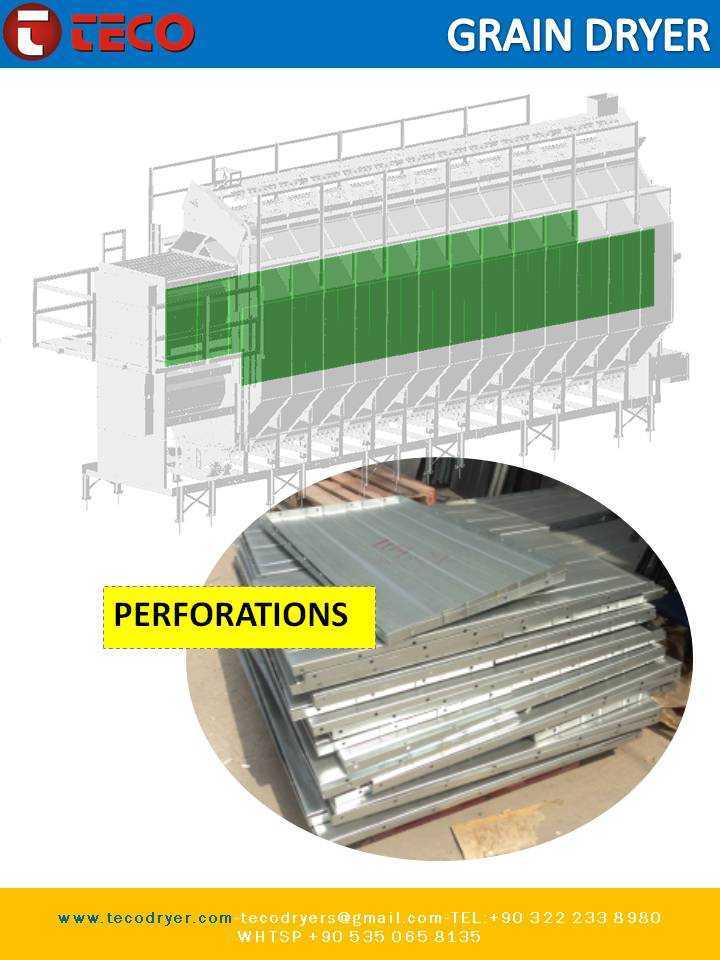

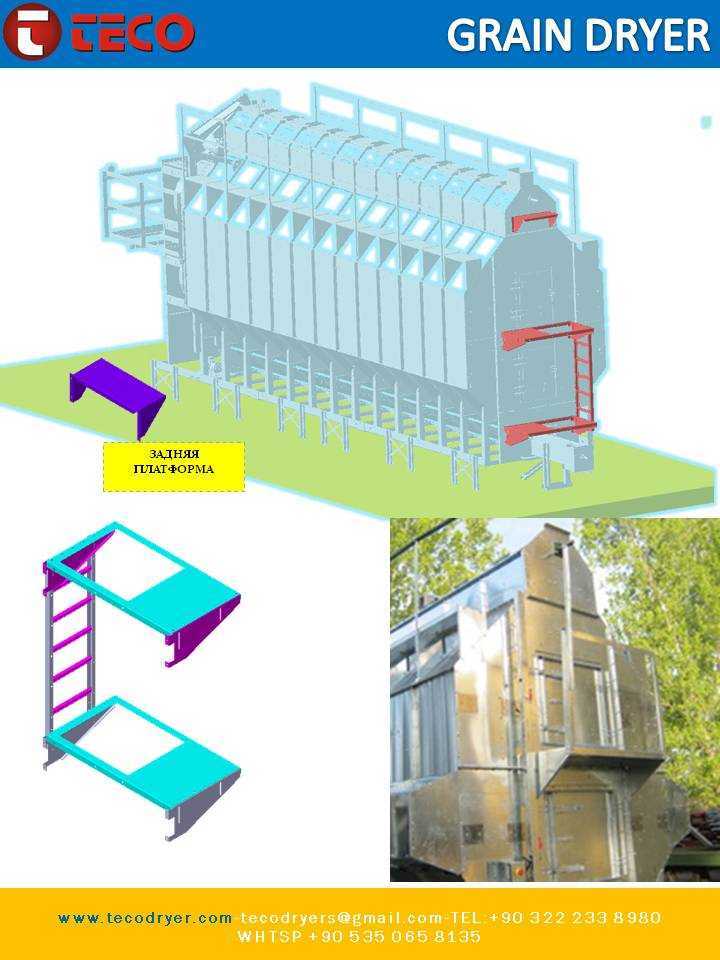

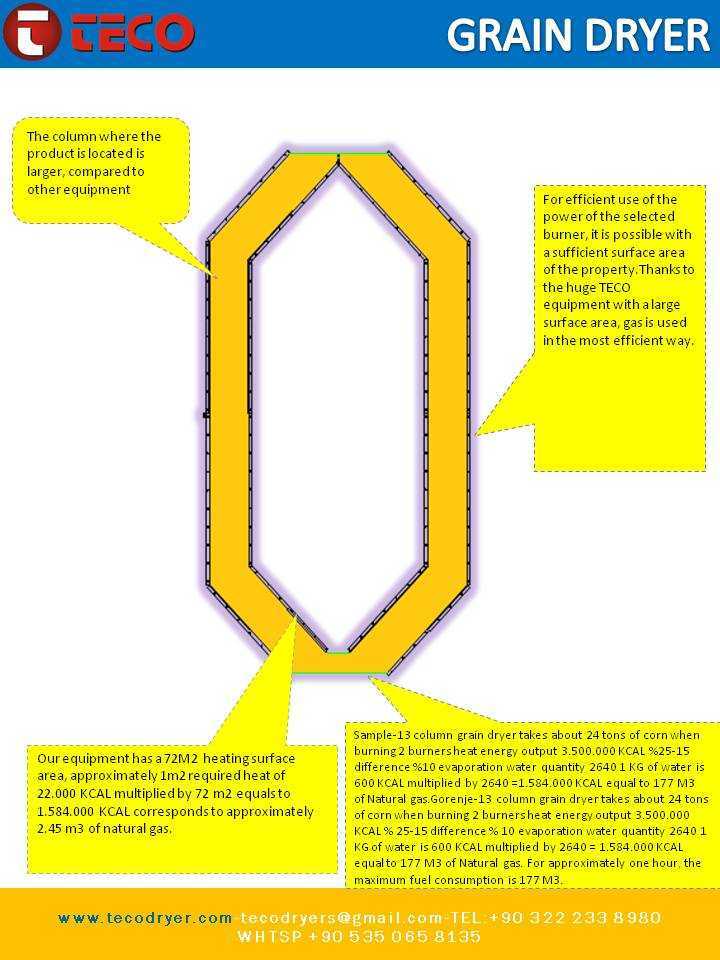

　　设备整体采用模块化塔体结构设计，主体干燥段采用多组平行排列的通风格栅单元，热风可从格栅缝隙均匀穿过料层，避免局部过热导致的籽粒爆腰或者烘干不均问题。设计阶段特意将料流通道设置为缓苏段与干燥段交替排布的结构，谷物在干燥段经过热风作用散失表层水分后，进入缓苏段静置让籽粒内部的水分逐步向外迁移，避免表层过度干燥产生应力裂纹，这一结构设计能有效降低烘干后的谷物破碎率，保证加工后的商品粮品相。设备侧面设置的检修走台与防护护栏完全符合工业设备安全规范，走台宽度预留了单人携带检修工具通行的空间，护栏高度与横杆间距满足高空作业防护要求，日常运维时可直接通过走台到达各层检修点，无需额外搭建临时作业架。

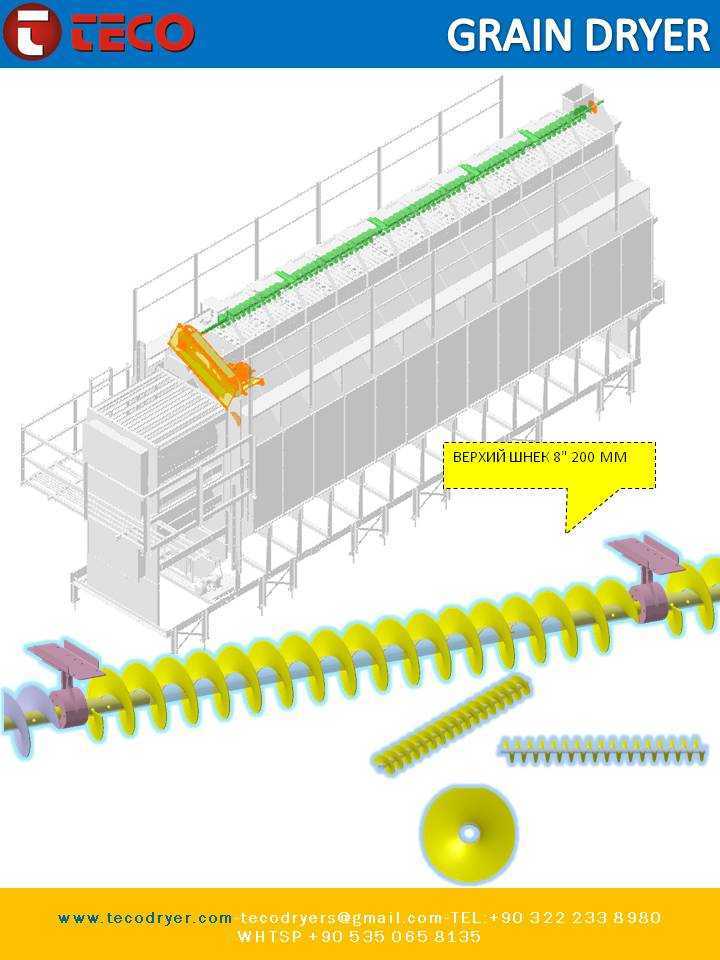

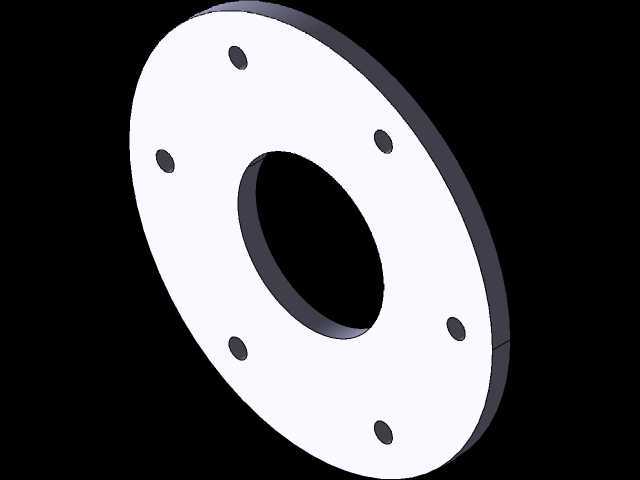

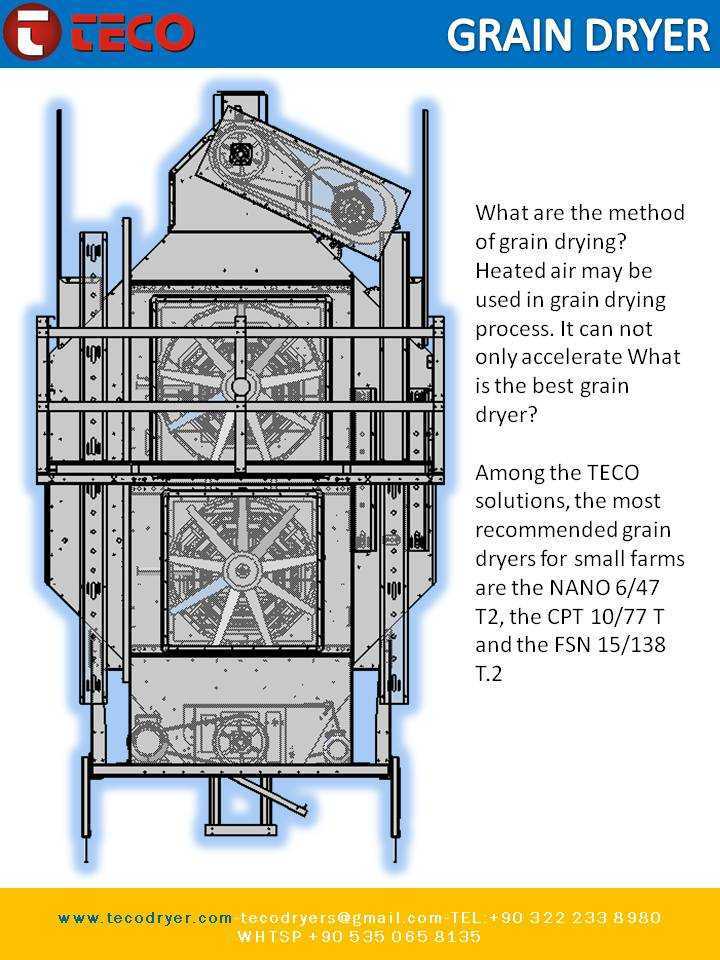

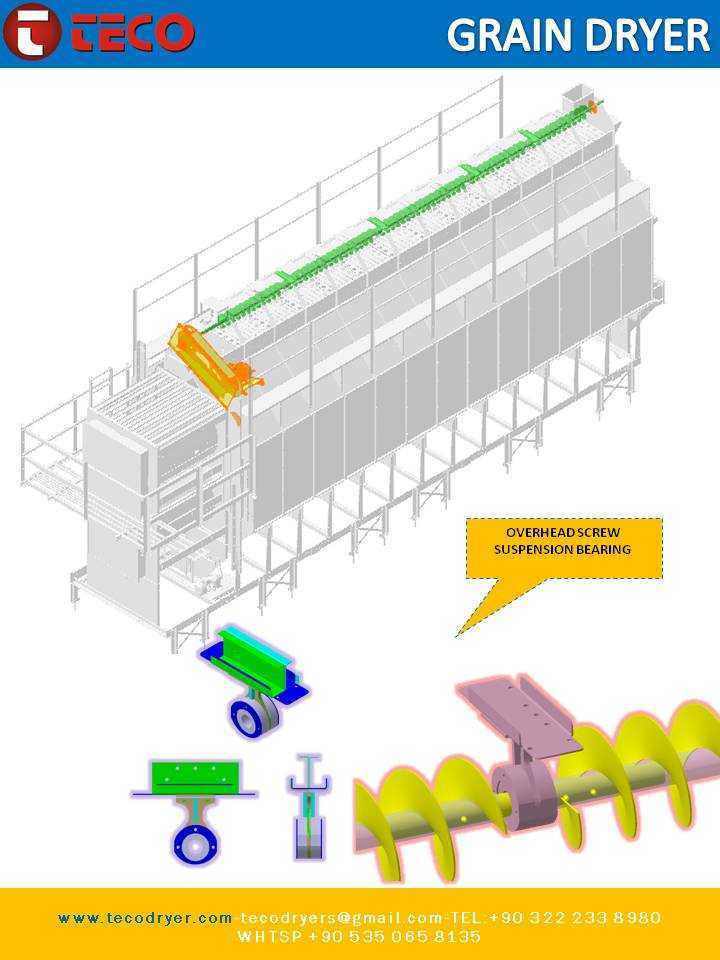

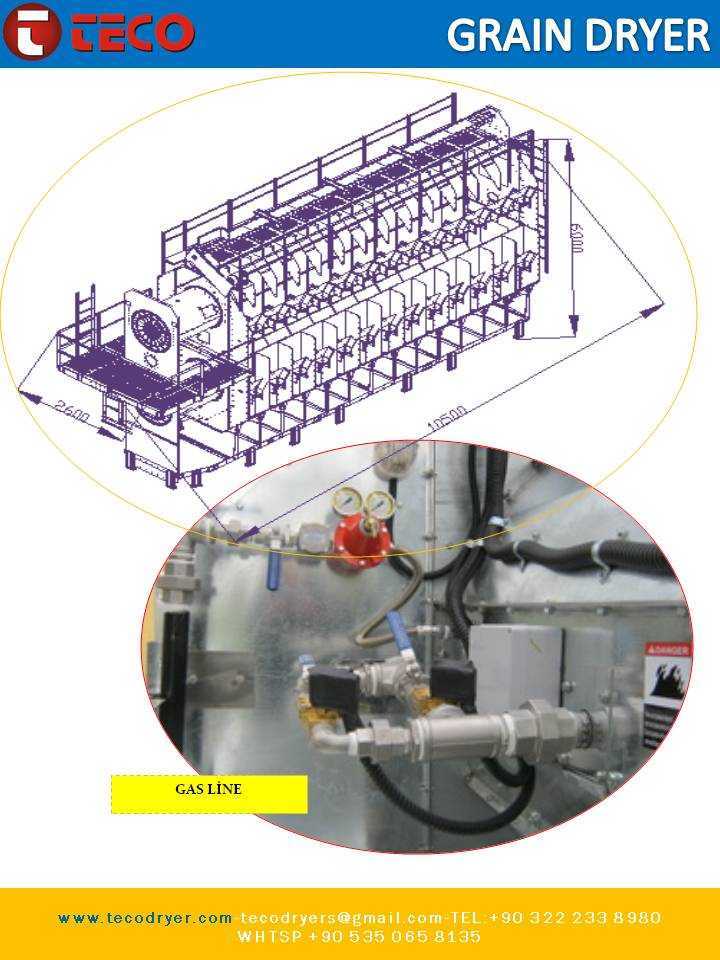

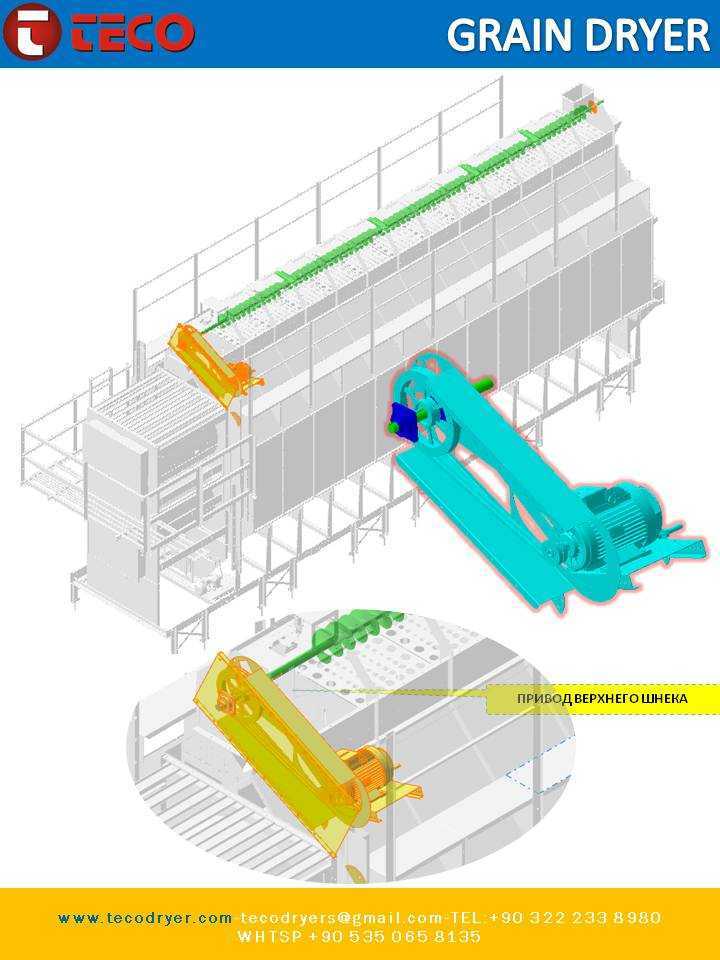

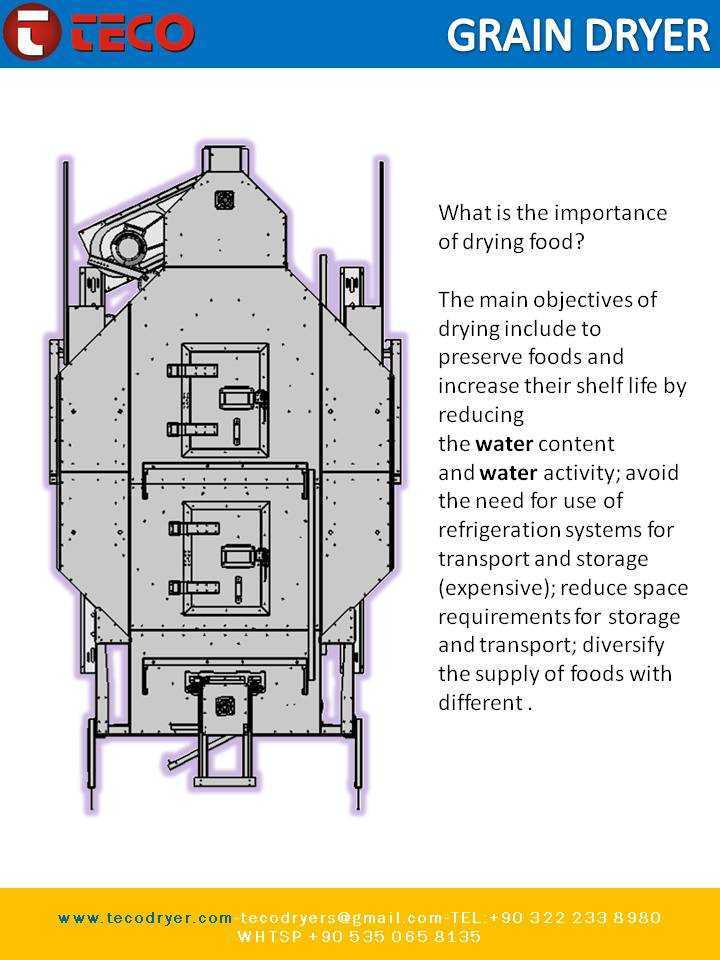

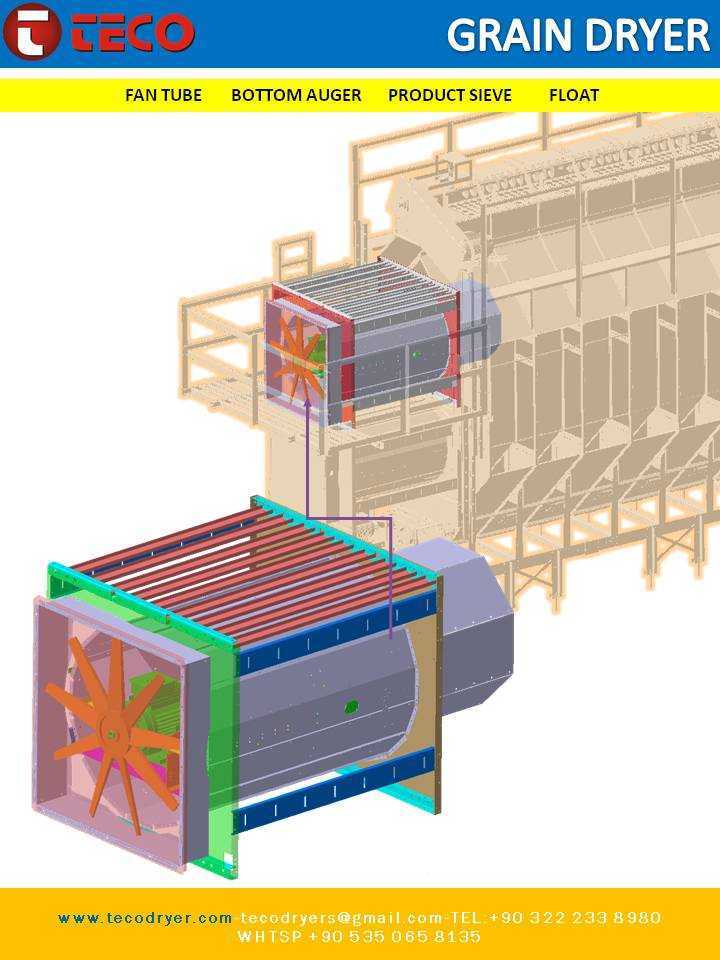

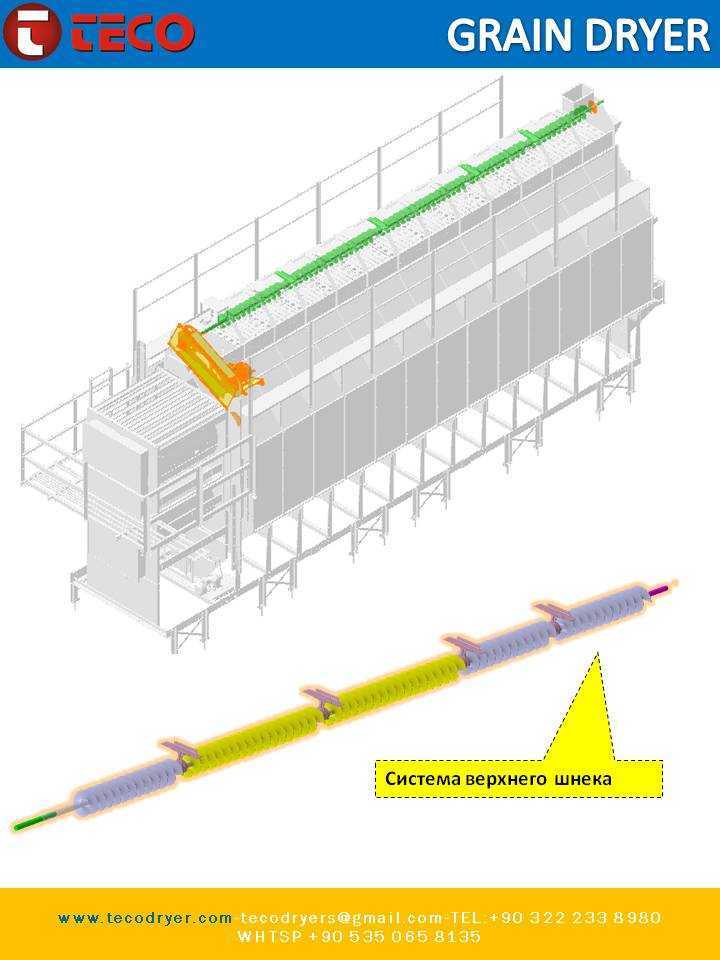

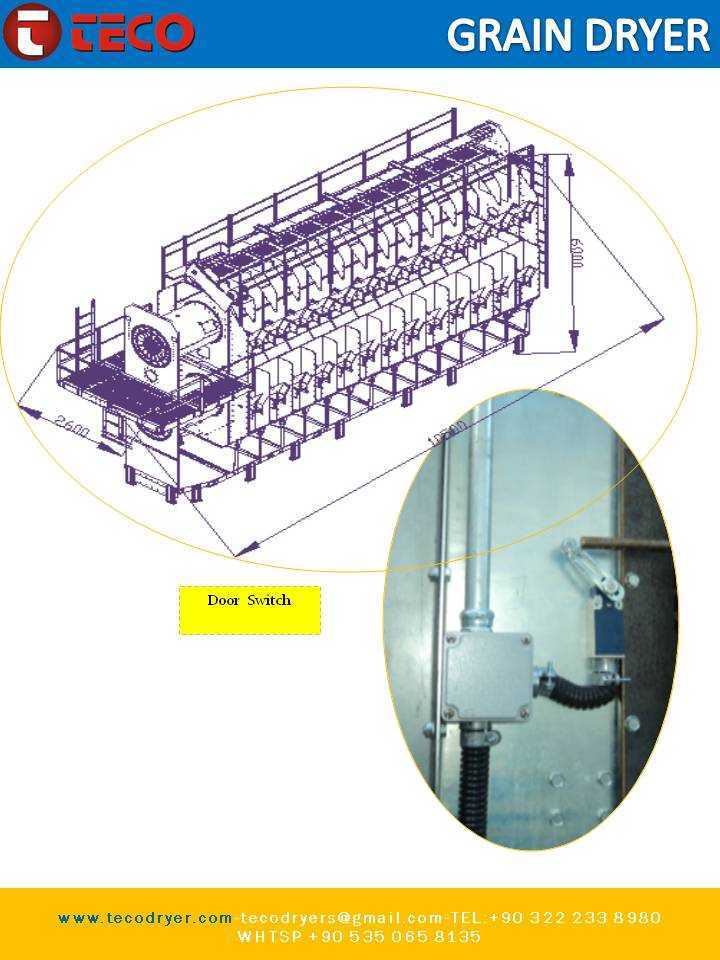

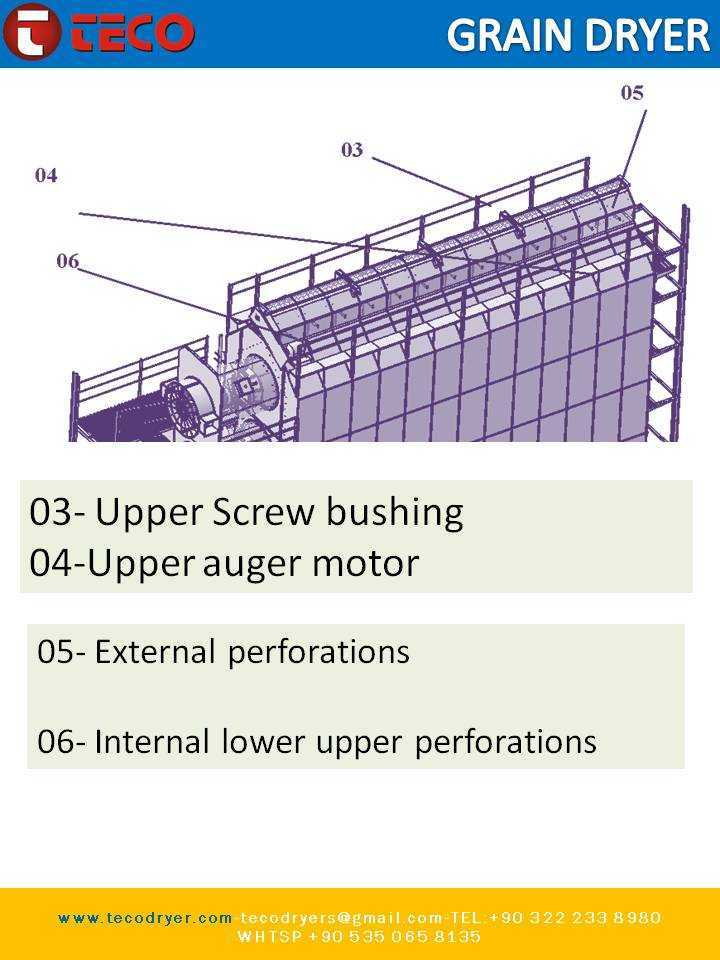

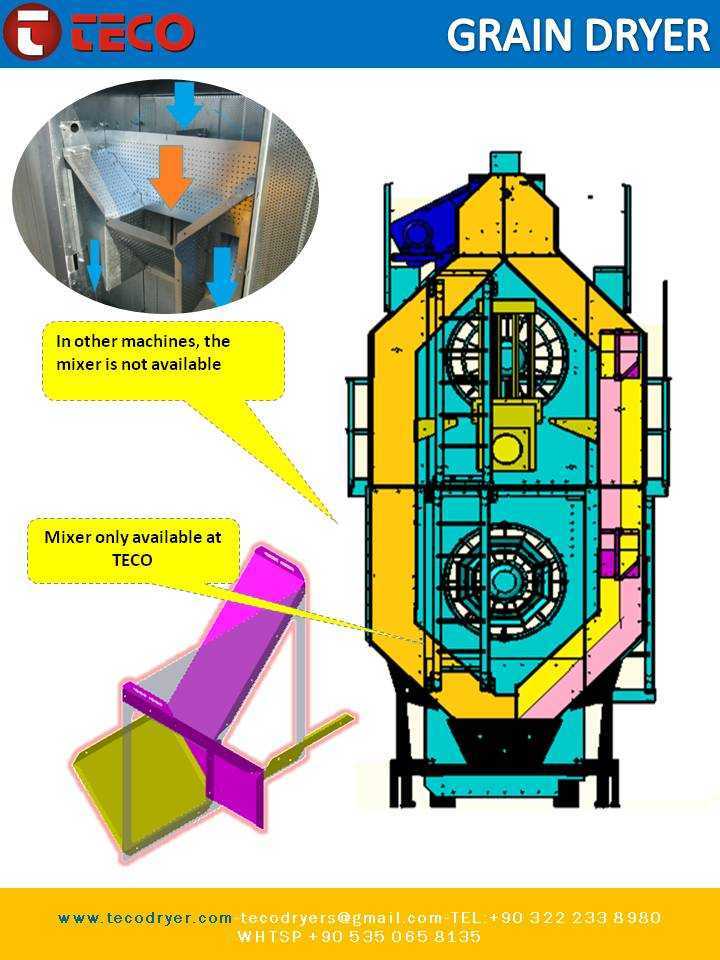

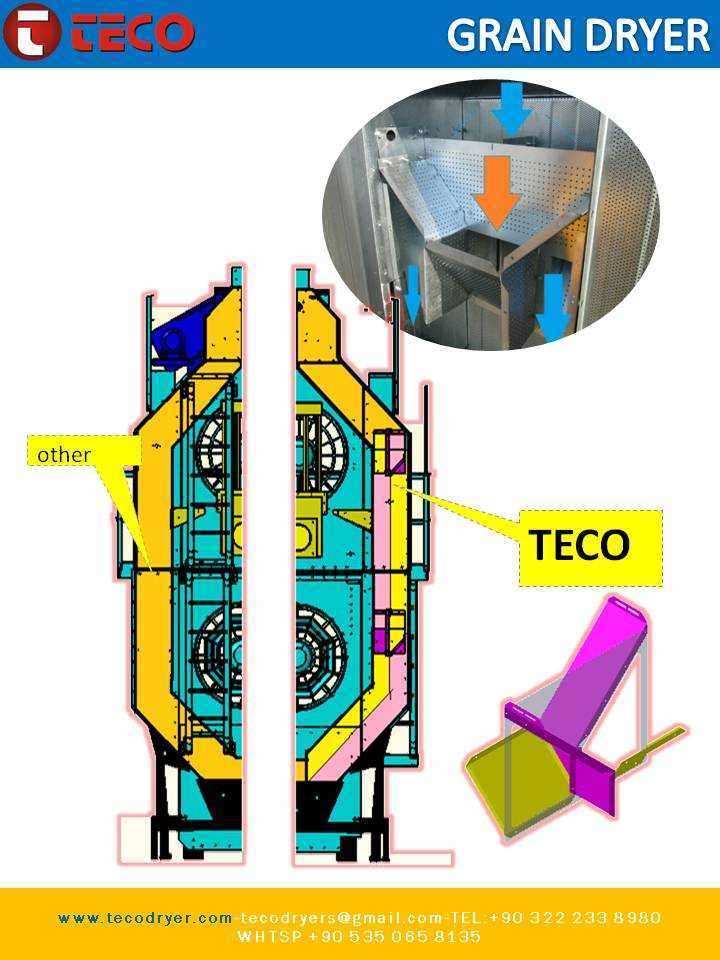

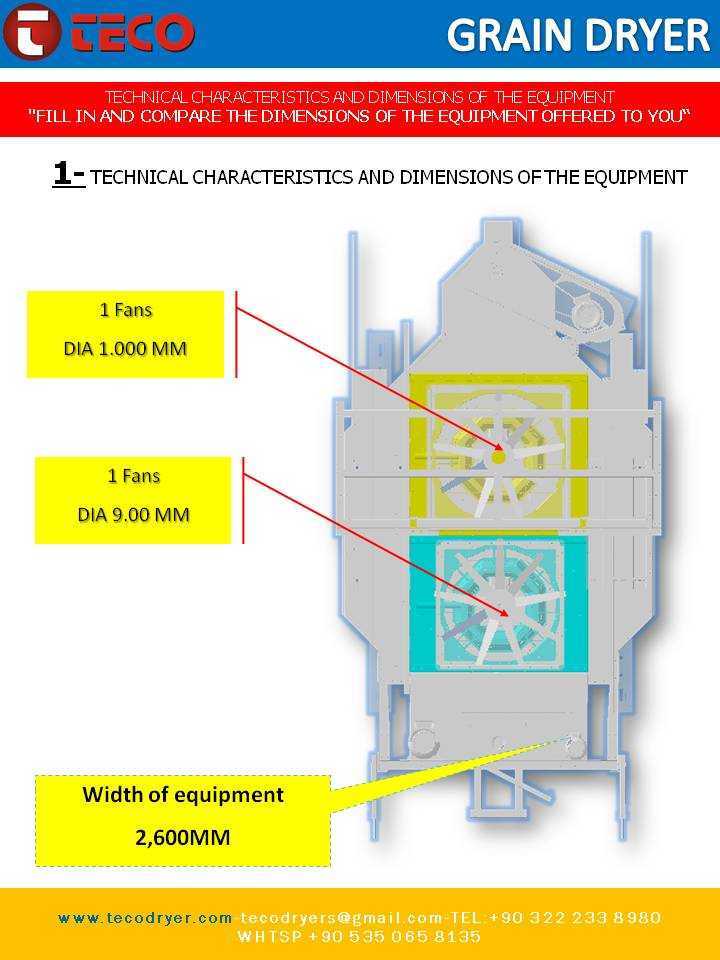

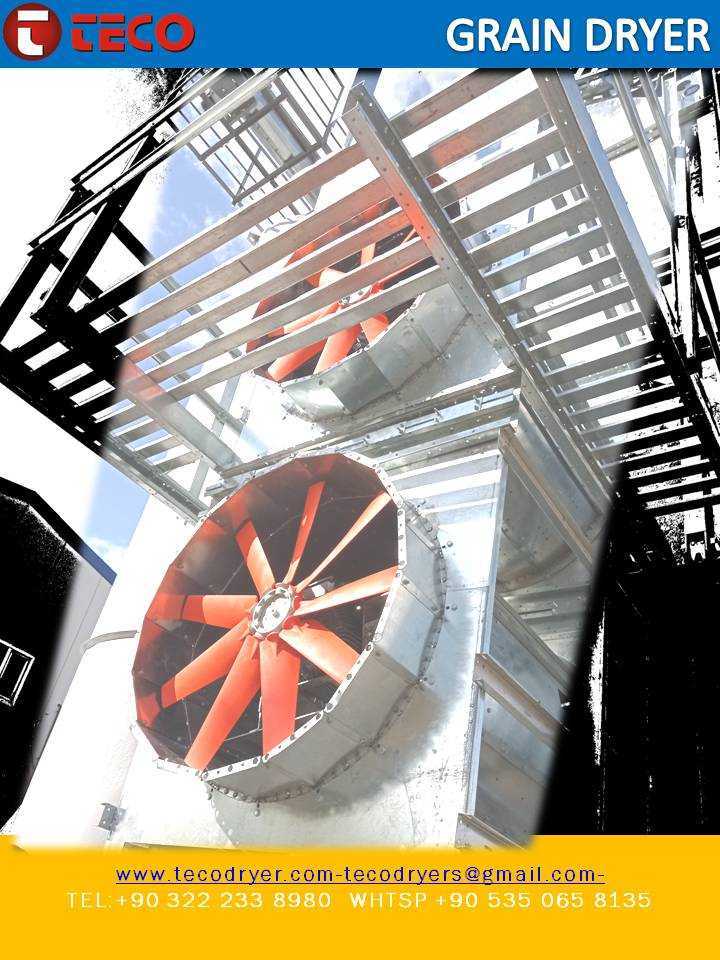

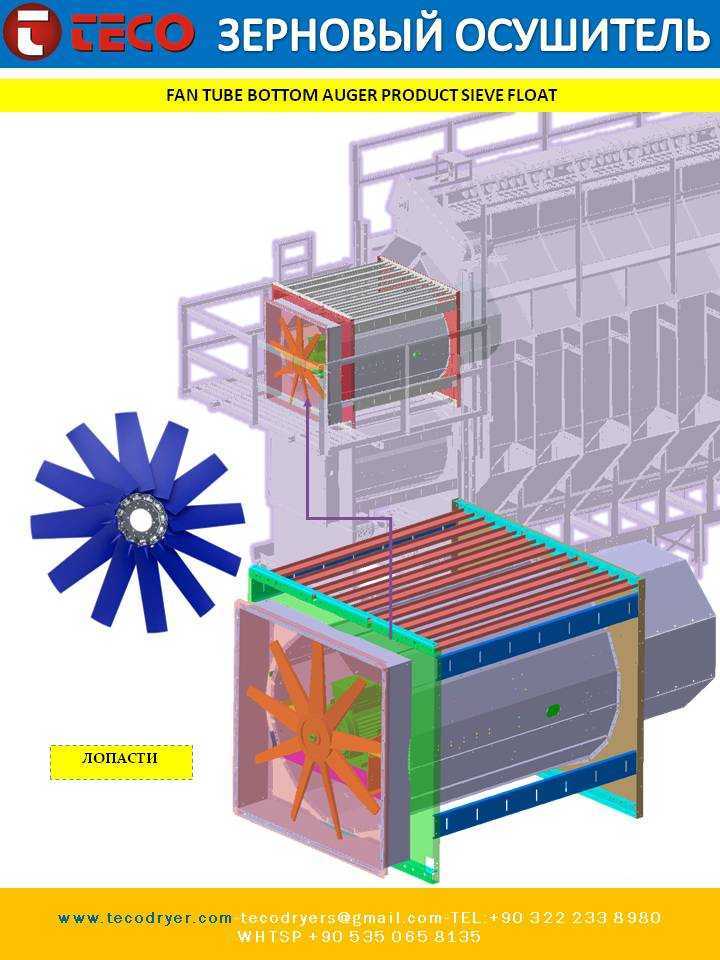

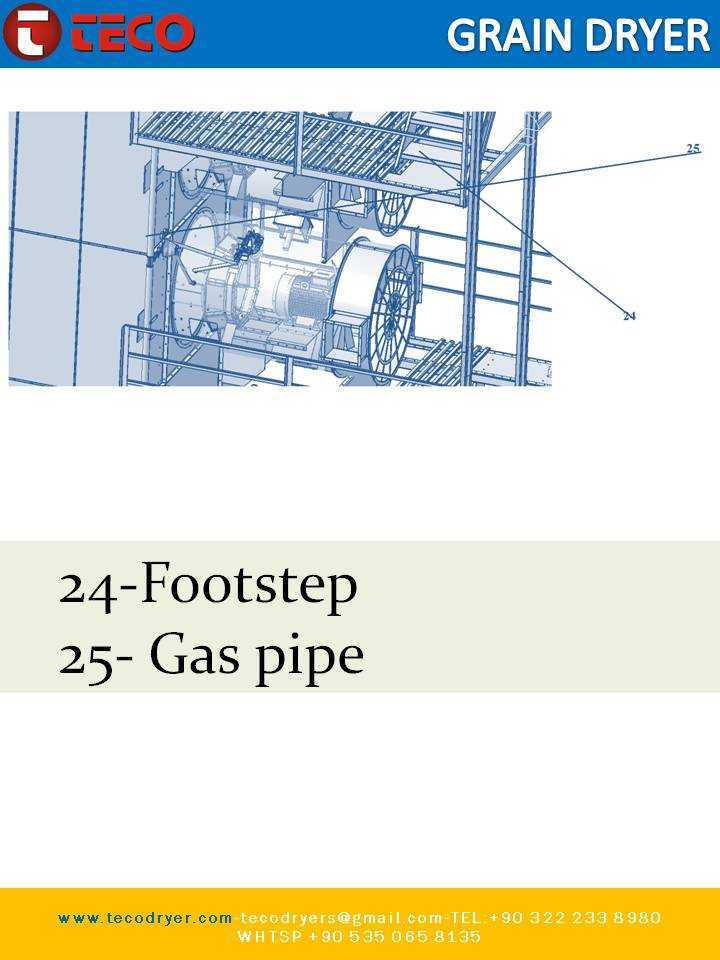

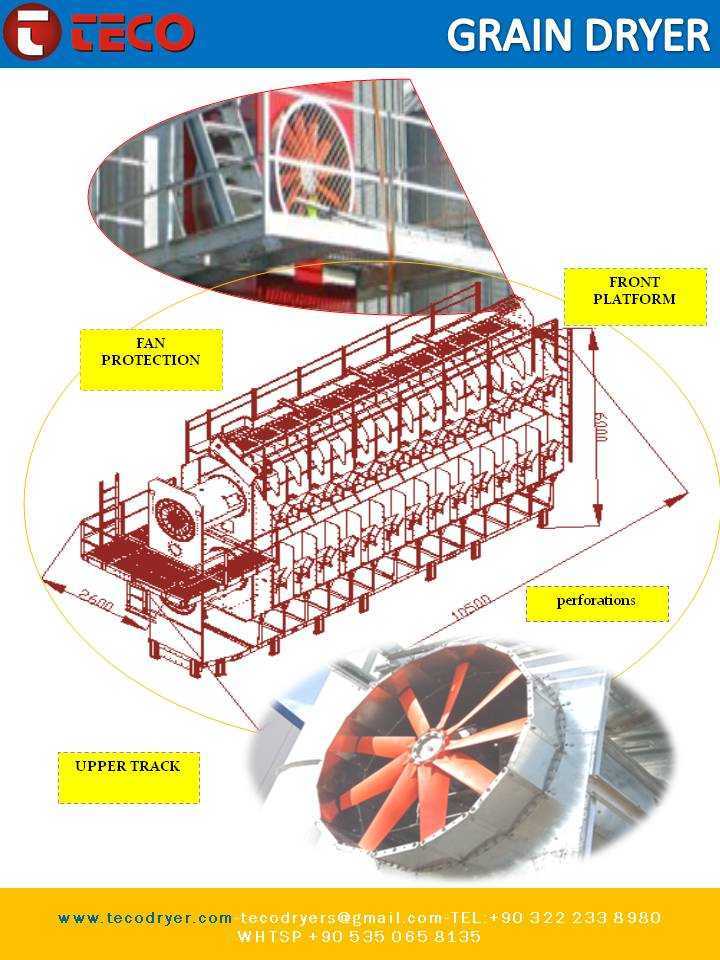

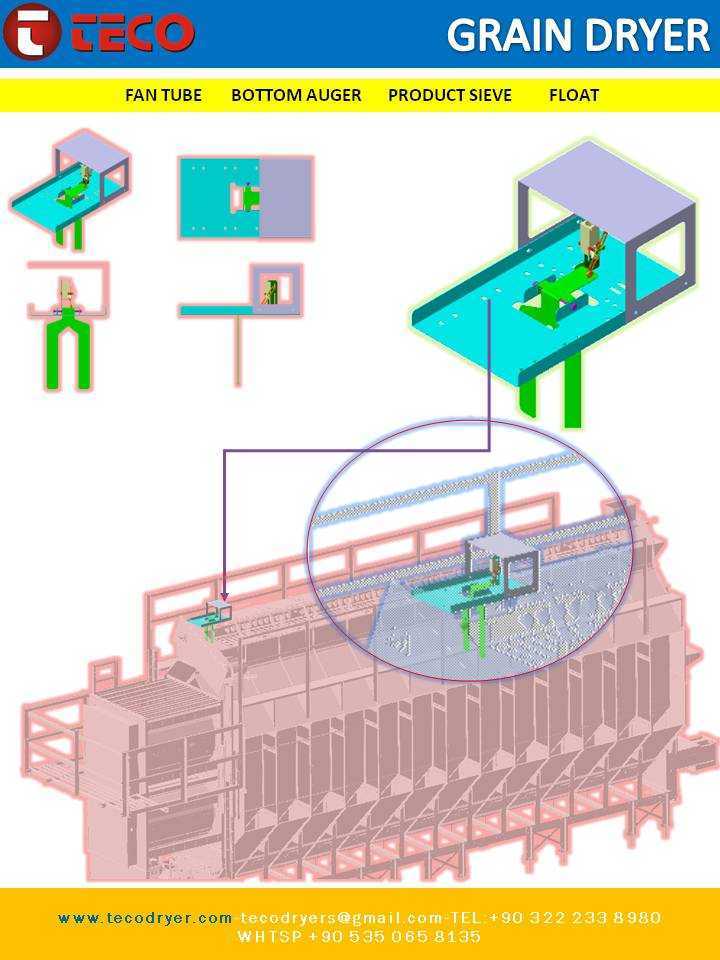

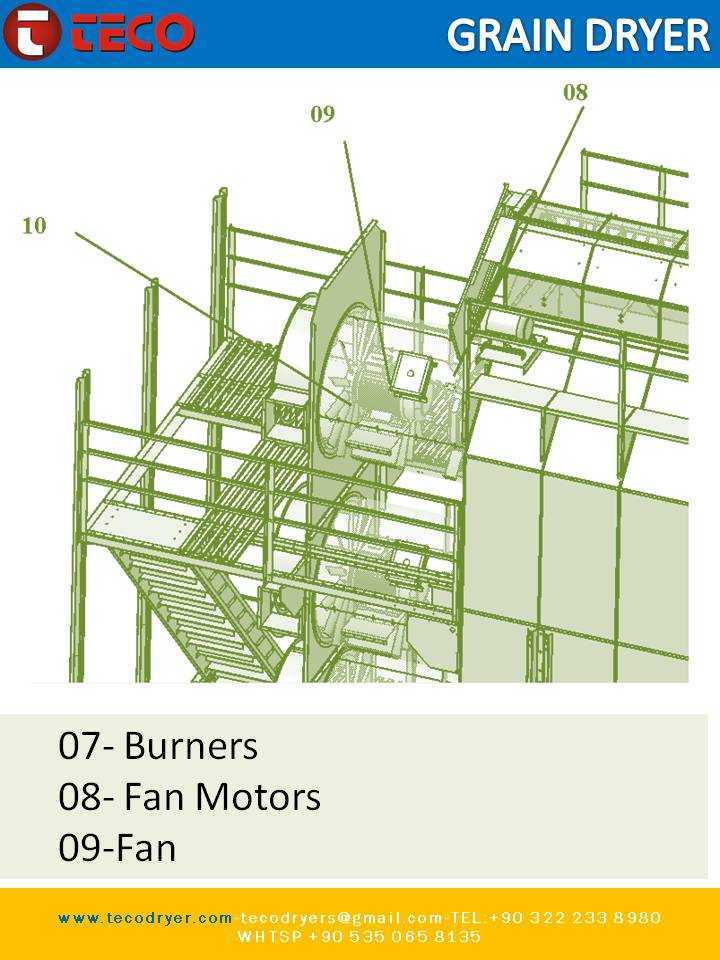

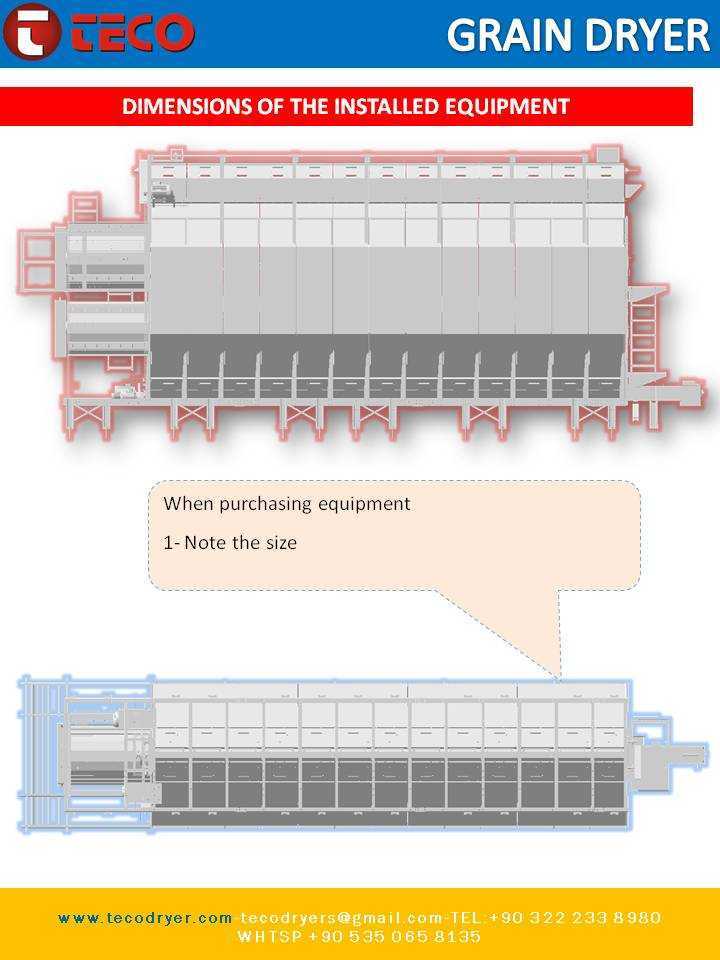

　　从安装边界来看，设备主体为长方体立式塔状结构，进料端位于塔体顶部，配套进料输送设备的接口尺寸与常规斗式提升机出料口匹配，无需额外定制转接料斗；出料端位于塔体底部，可直接对接皮带输送机将烘干后的谷物输送至仓储仓或者后续加工工段。设备进风接口位于塔体侧部的热风室位置，可适配燃煤热风炉、生物质热风炉或者空气源热泵热源，不同热源的接口法兰尺寸做了通用化设计，选型时只需根据当地能源供给情况匹配对应热源即可，无需对设备主体结构做改造。设备顶部设置的匀料机构可保证进入干燥段的谷物料层厚度均匀，避免出现局部料层过薄导致热风短路、或者料层过厚导致烘干不透的问题，匀料机构的转速可根据不同谷物品种的流动性做调整，适配稻谷、玉米、小麦、大豆等不同品类谷物的烘干需求。

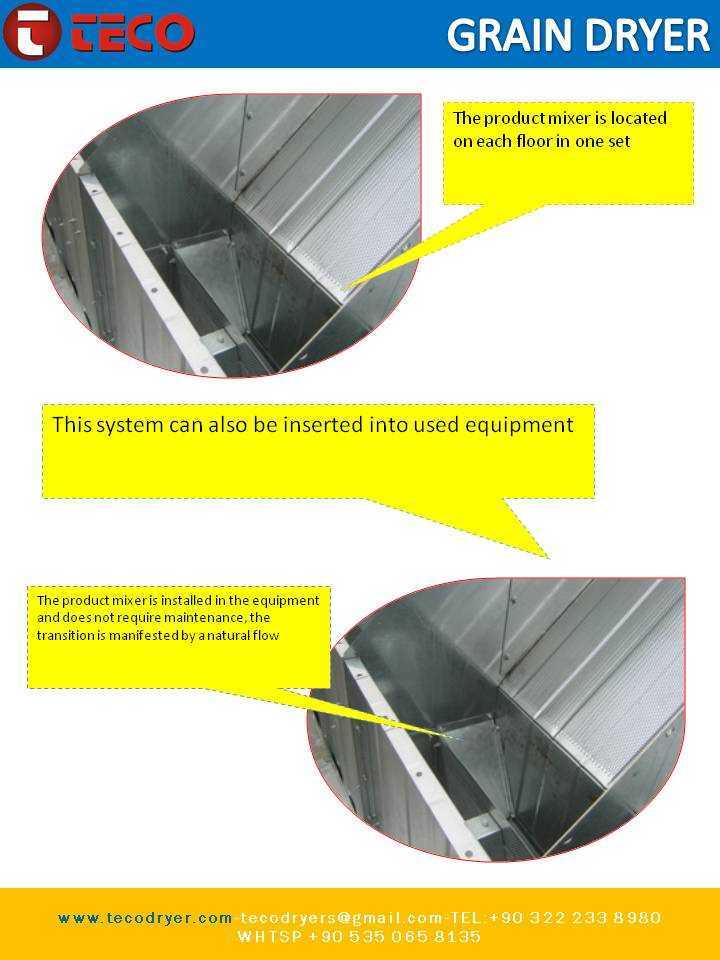

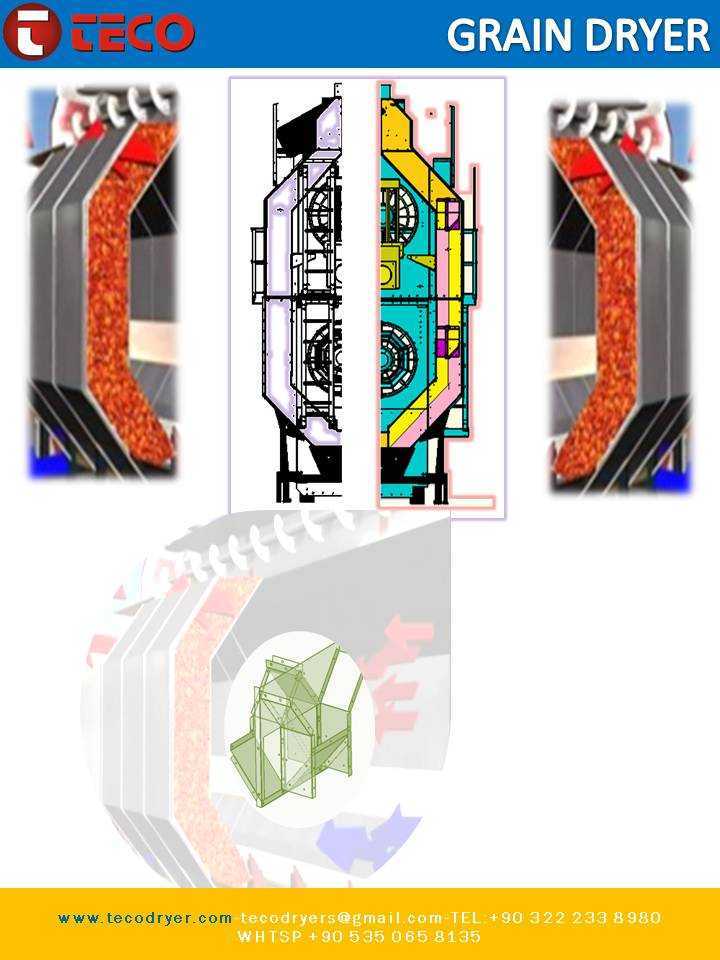

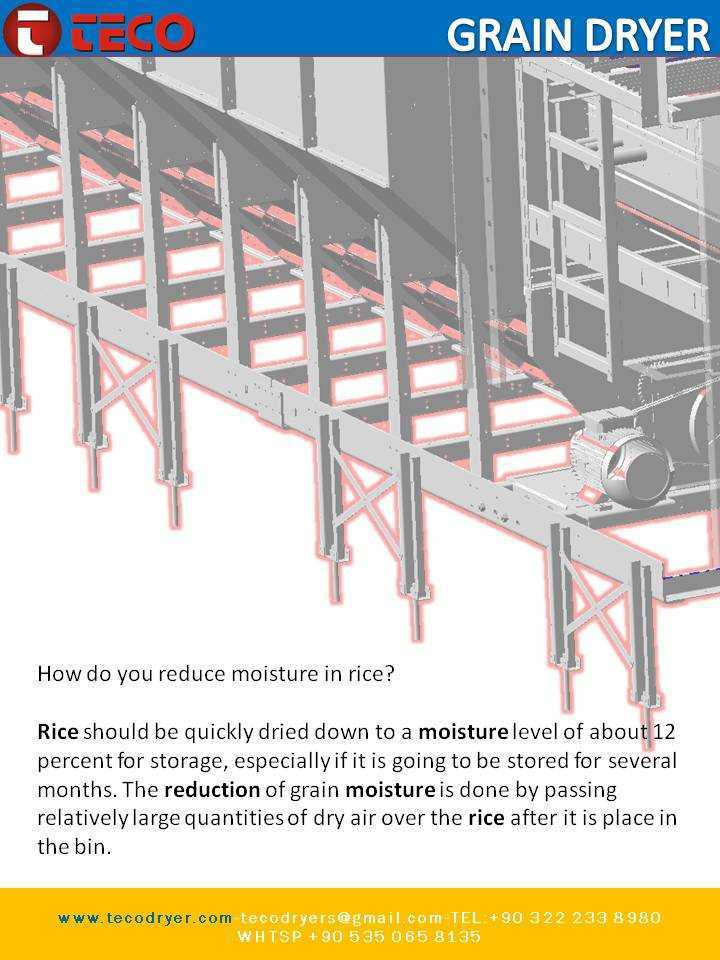

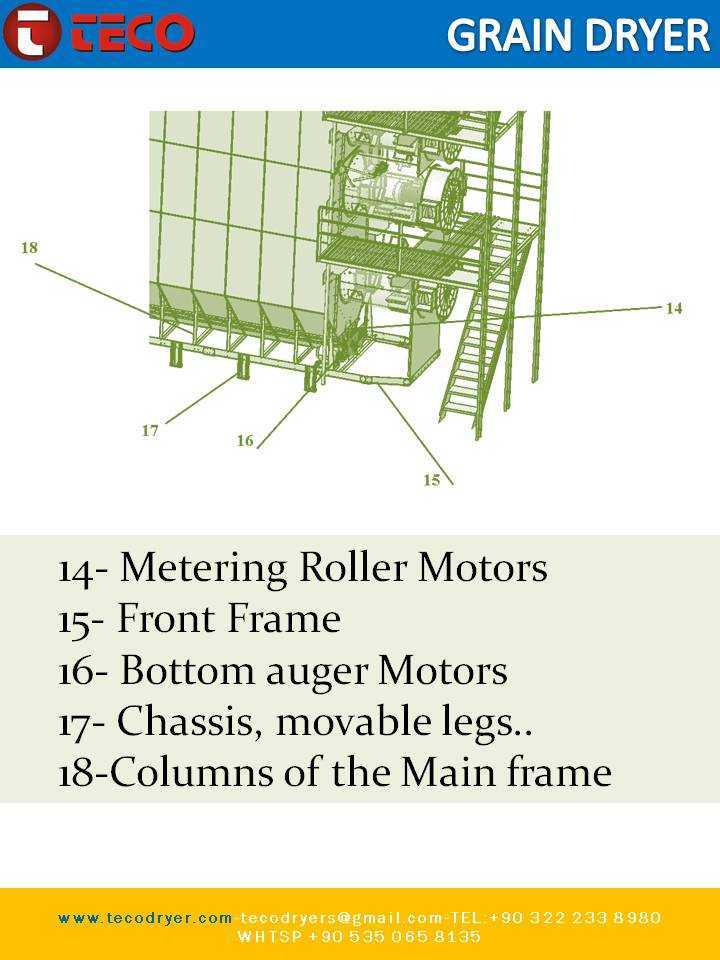

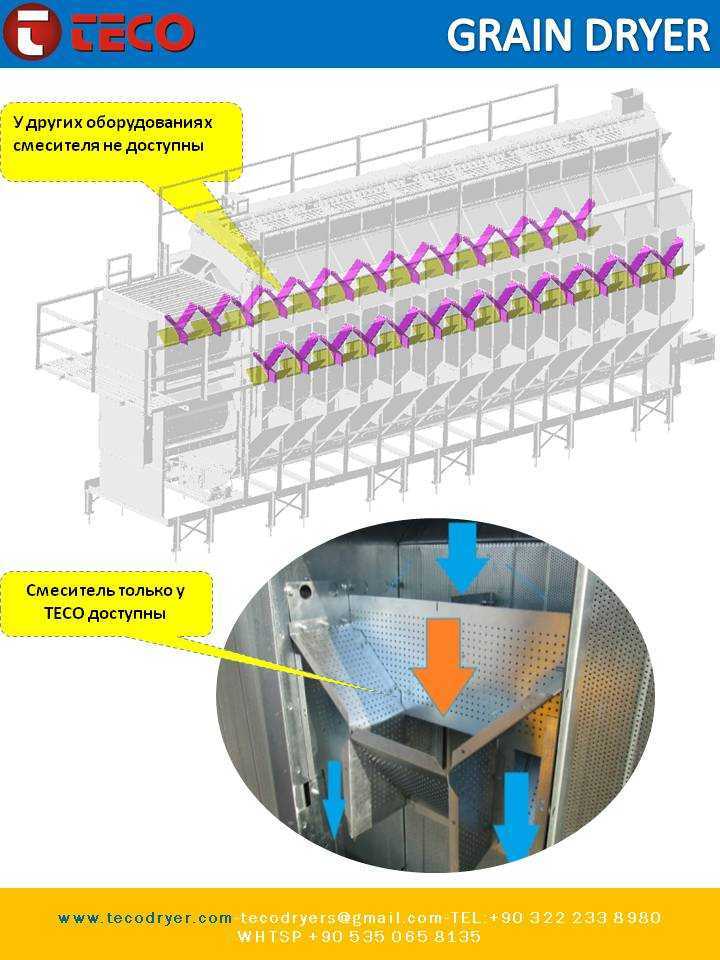

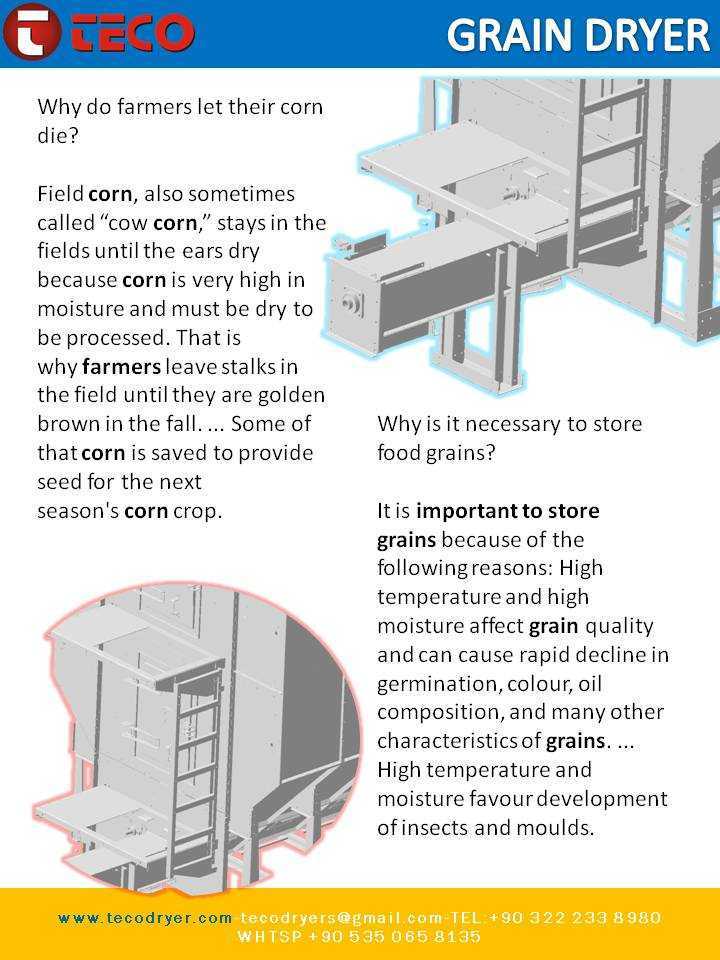

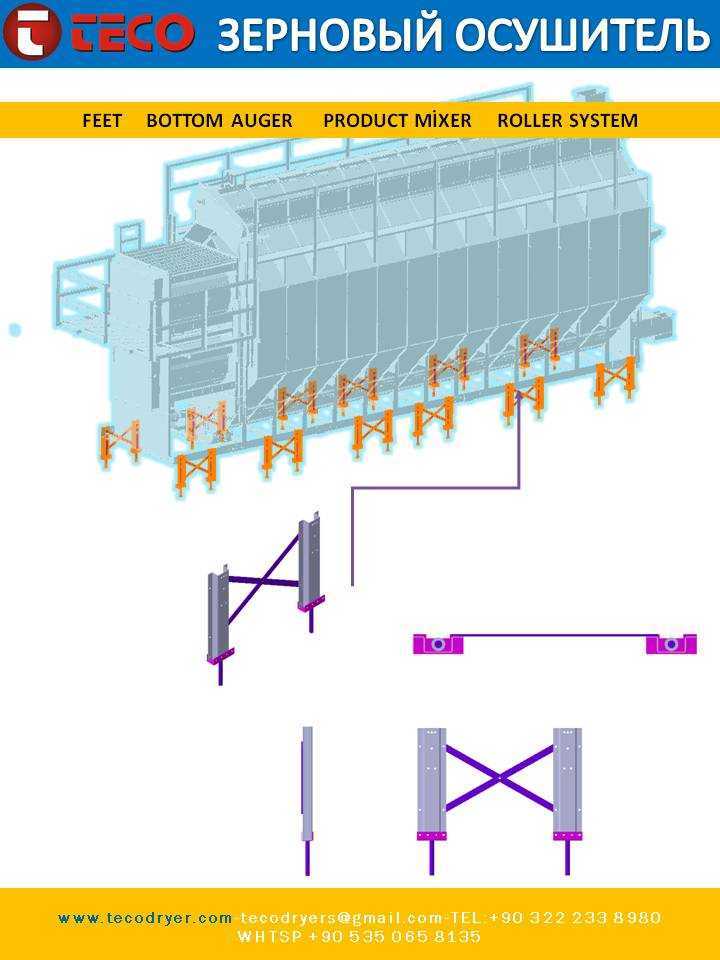

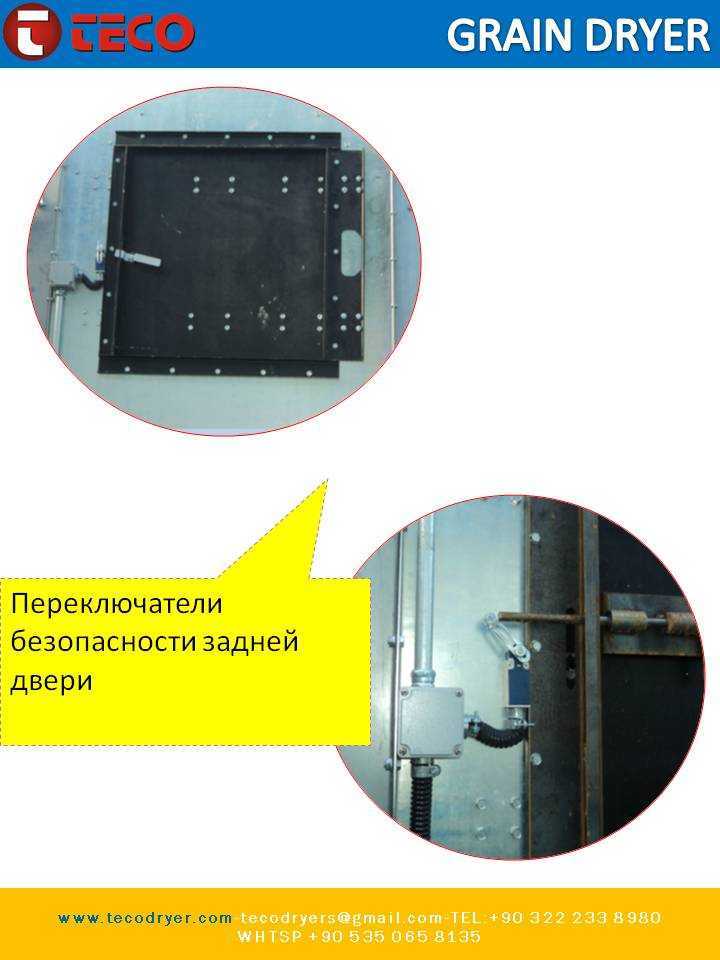

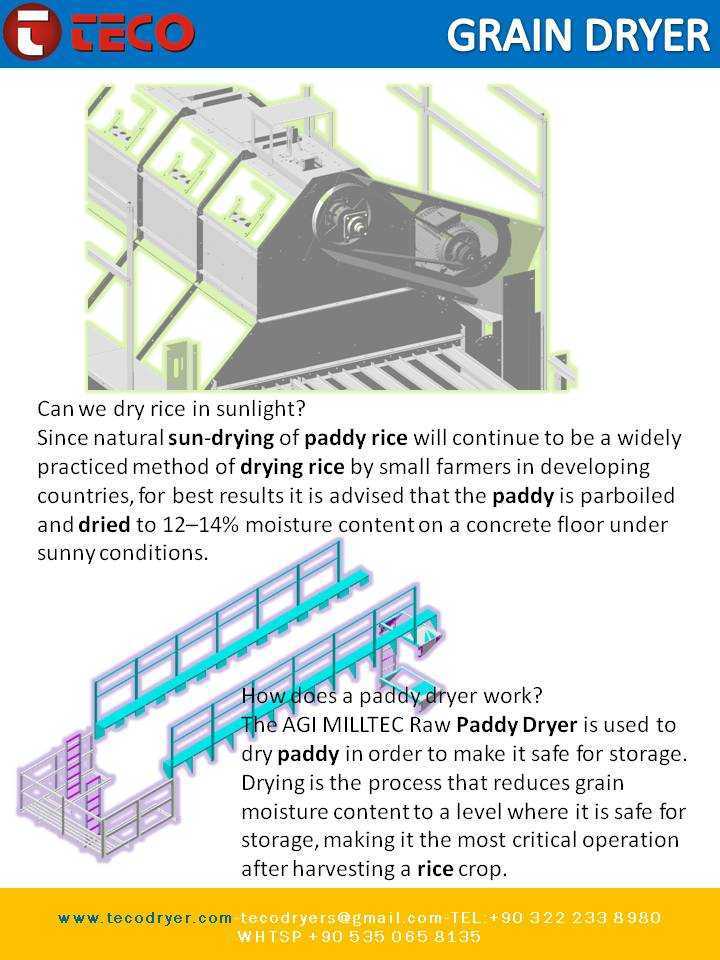

　　结构细节上，设备内部的料流导流板采用耐磨钢板折弯成型，角度设置充分考虑了不同谷物的休止角，避免出现物料搭桥堵料的问题；排料机构采用变速控制，可根据谷物初始含水率、目标含水率调整排料速度，进而控制谷物在设备内部的停留时间，保证降水幅度精准可控。设备整体的支撑立柱采用H型钢焊接成型，底部与混凝土基础的连接采用预埋螺栓固定，基础载荷参数在建模时已做充分验算，可承受满料状态下的整体载荷与作业时的振动载荷，不会出现结构沉降或者晃动问题。设备侧部预留的观察窗可直接观察内部料流状态与烘干情况，无需停机即可判断作业是否正常，降低日常巡检的工作量。
