农用谷物干燥处理设备结构设计

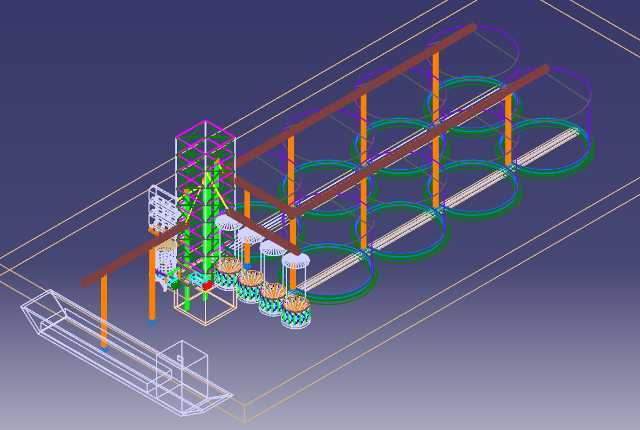

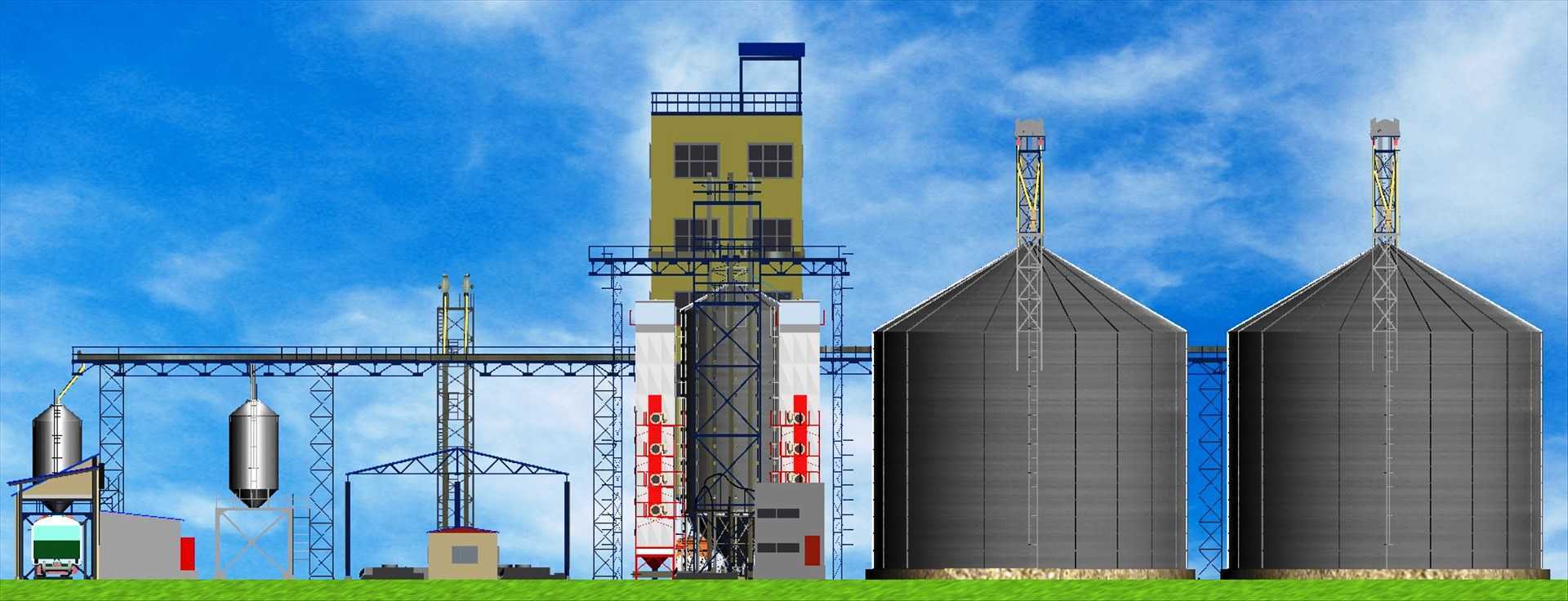

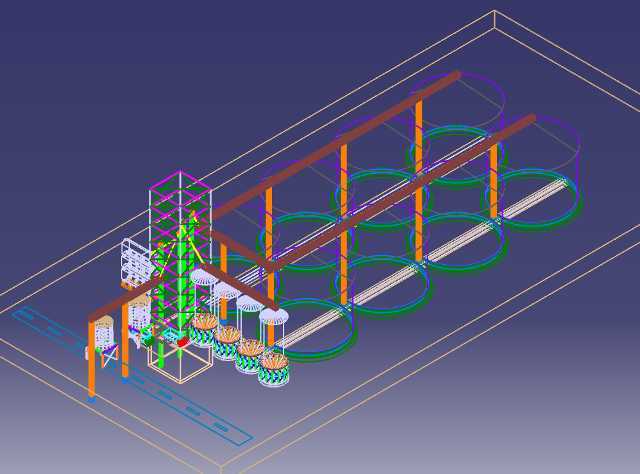

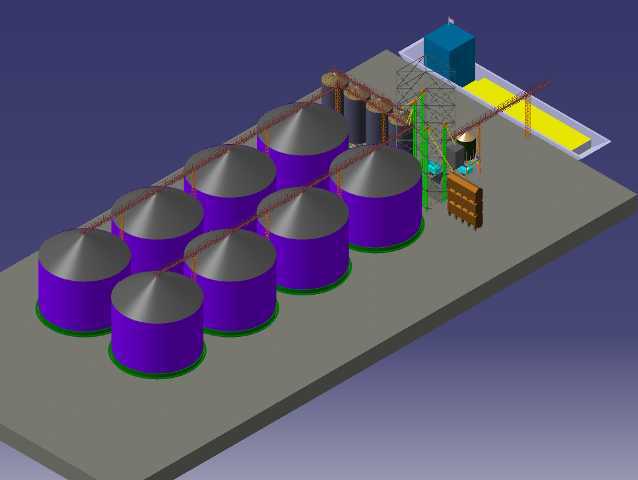

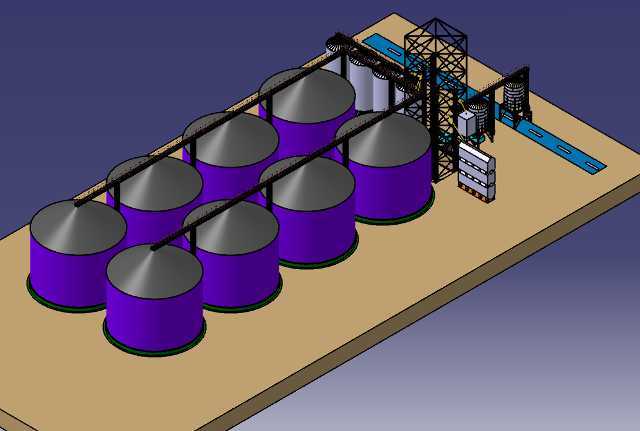

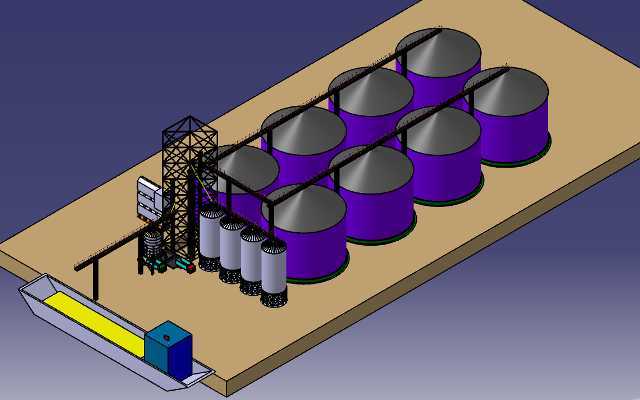

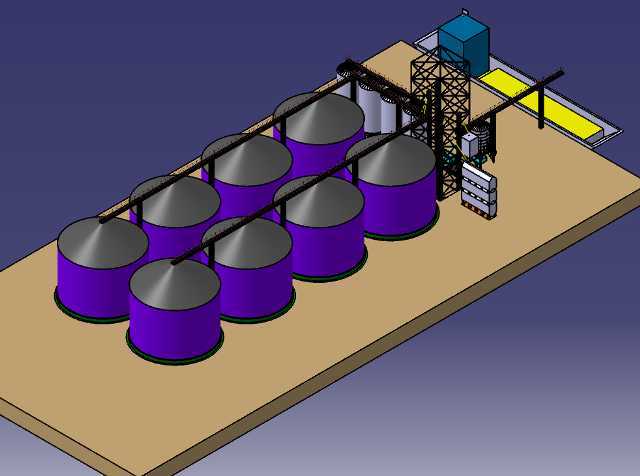

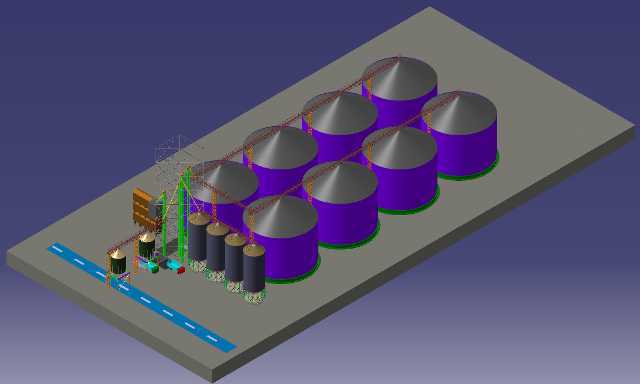

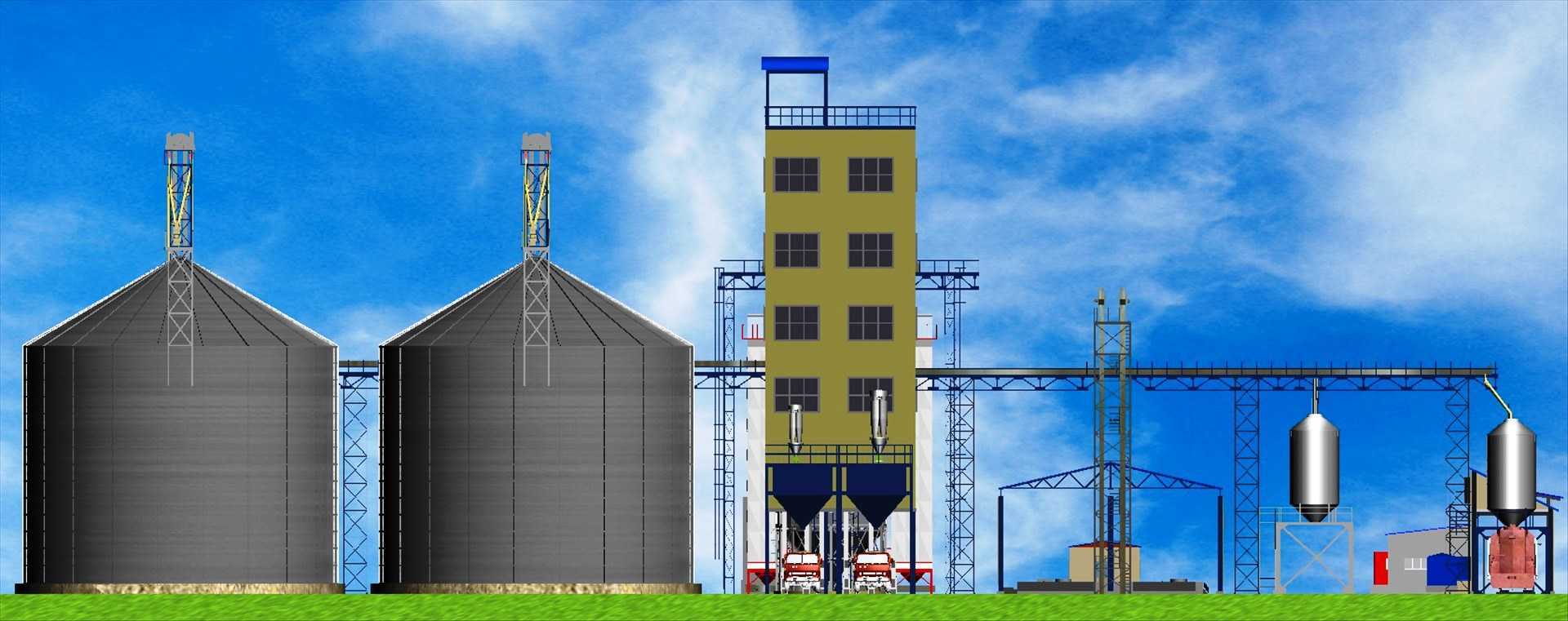

　　这套谷物干燥设备的三维结构，核心面向规模化粮食收储、农场集中收粮、粮油加工前端预处理等场景，解决收获季谷物含水率过高无法安全存储、易霉变发芽的实际生产痛点。从结构布局来看，设备采用立式塔型主体框架，整体安装边界需预留上部进料输送对接空间、下部出料输送接驳位，以及侧部热风管路、除尘管路的安装操作空间，主体侧面预留检修通道宽度不小于1.2米，满足日常运维的操作需求。设备核心功能是通过热风与谷物的顺逆流接触，均匀带走谷物颗粒间的游离水，在不破坏谷物胚芽活性、不产生焦粒爆腰的前提下，将入机谷物含水率从20%-30%的收获状态，降至13%-14%的安全存储含水率区间。设计过程中重点考量了不同谷物品类的适配性，内部布风板采用可调倾角结构，

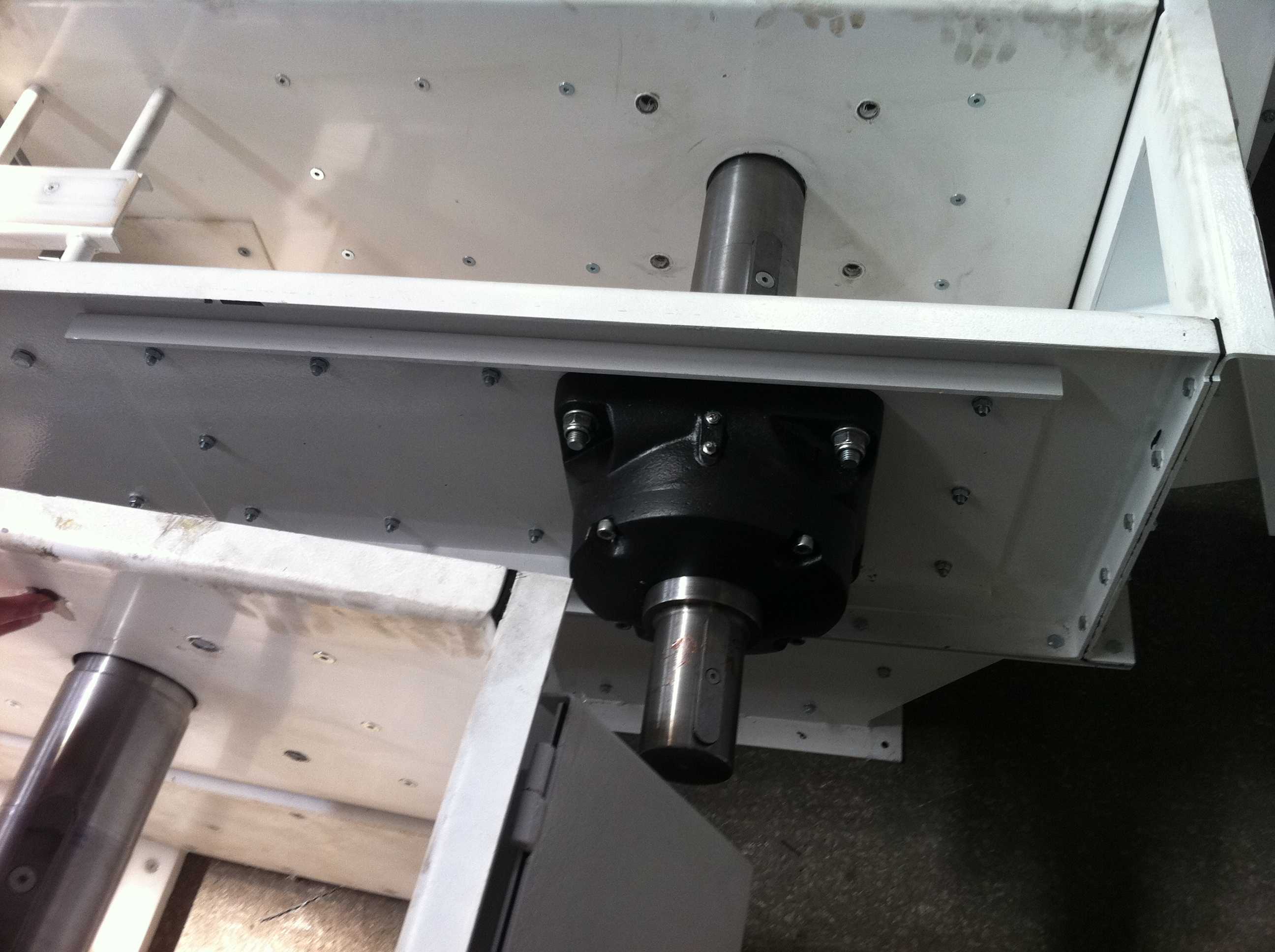

　　可根据小麦、水稻、玉米、油菜籽等不同物料的颗粒粒径、堆积密度调整通风间隙，避免出现局部风阻过大导致的烘干不均，或是缝隙过大出现漏料的问题。设备上部设置匀料布料机构，进料后可将谷物均匀分散至整个干燥塔截面，避免偏载导致的料层厚度不均，保障每一处料层的热风穿透量一致；中部干燥段分设多个独立风室，可根据不同烘干阶段的含水率调整各风室的热风温度与风量，前期高含水率阶段采用大风量中温风快速带走表面游离水，后期低含水率阶段采用低风量高温风缓慢渗透析出内部结合水，既提升烘干效率，又避免谷物因升温过快产生品质损伤。下部排料机构采用无级变速的排料辊结构，可通过调整排料速度控制谷物在干燥塔内的停留时间，匹配不同初始含水率、不同品类谷物的烘干时长需求，

　　排料辊旁设置料位传感触发结构，当塔内料位低于设定阈值时自动联锁停止排料，避免热风从排料口短路溢出造成热量损耗。设备侧部设置的检修门均采用快开式压紧结构，密封面采用耐温硅胶条密封，减少热风泄漏的热损失，同时方便操作人员定期清理布风板缝隙中卡滞的谷物碎屑、秸秆残段，避免长期堵塞影响通风效率。热风接口采用标准法兰对接结构，可直接匹配燃煤热风炉、生物质热风炉、空气能热泵等不同热源的送风管路，适配不同地区的能源供给条件；顶部设置的废气排出口预留除尘接口，可直接对接旋风除尘或者布袋除尘装置，将烘干过程中带出的碎屑、粉尘收集处理，满足作业现场的环保排放要求。从安装适配角度，设备主体框架采用模块化分段设计，

　　单段模块重量控制在常规现场吊装设备的承重范围内，方便不同产能需求的场景下进行塔段增减调整，小产能场景可减少干燥段塔段数量压缩整体高度，大产能场景可增加干燥段塔段提升处理量，无需重新设计整体主体框架。设备底部采用型钢焊接的整体底座，底座预留地脚螺栓安装孔，安装时只需将基础找平后固定地脚螺栓即可，无需额外做复杂的混凝土承力结构，降低现场安装的施工成本与周期。在结构细节处理上，所有与谷物接触的内壁面均做圆弧过渡处理，不存在直角积料死角，避免谷物长期滞留积存在角落产生霉变，污染后续批次的烘干物料；所有内部支撑件均采用斜面设计，避免上部落料在支撑件上堆积。布风板的开孔方向做了导向设计，热风进入料层时会产生轻微的扰动效果，让谷物在缓慢下行的过程中产生小幅位移，避免料层板结导致风阻升高，同时让不同位置的谷物都能均匀接触热风，进一步降低烘干后的含水率差值。设备整体的外形尺寸设计充分考虑了公路运输的限界要求，主体模块的宽度不超过2.4米，高度不超过3米，长途转运时无需做特殊的超限运输申请，降低设备的转运成本，适合跨区作业的流动烘干点、乡镇级小型粮库的安装使用需求。
