谷物烘干处理核心设备结构设计方案

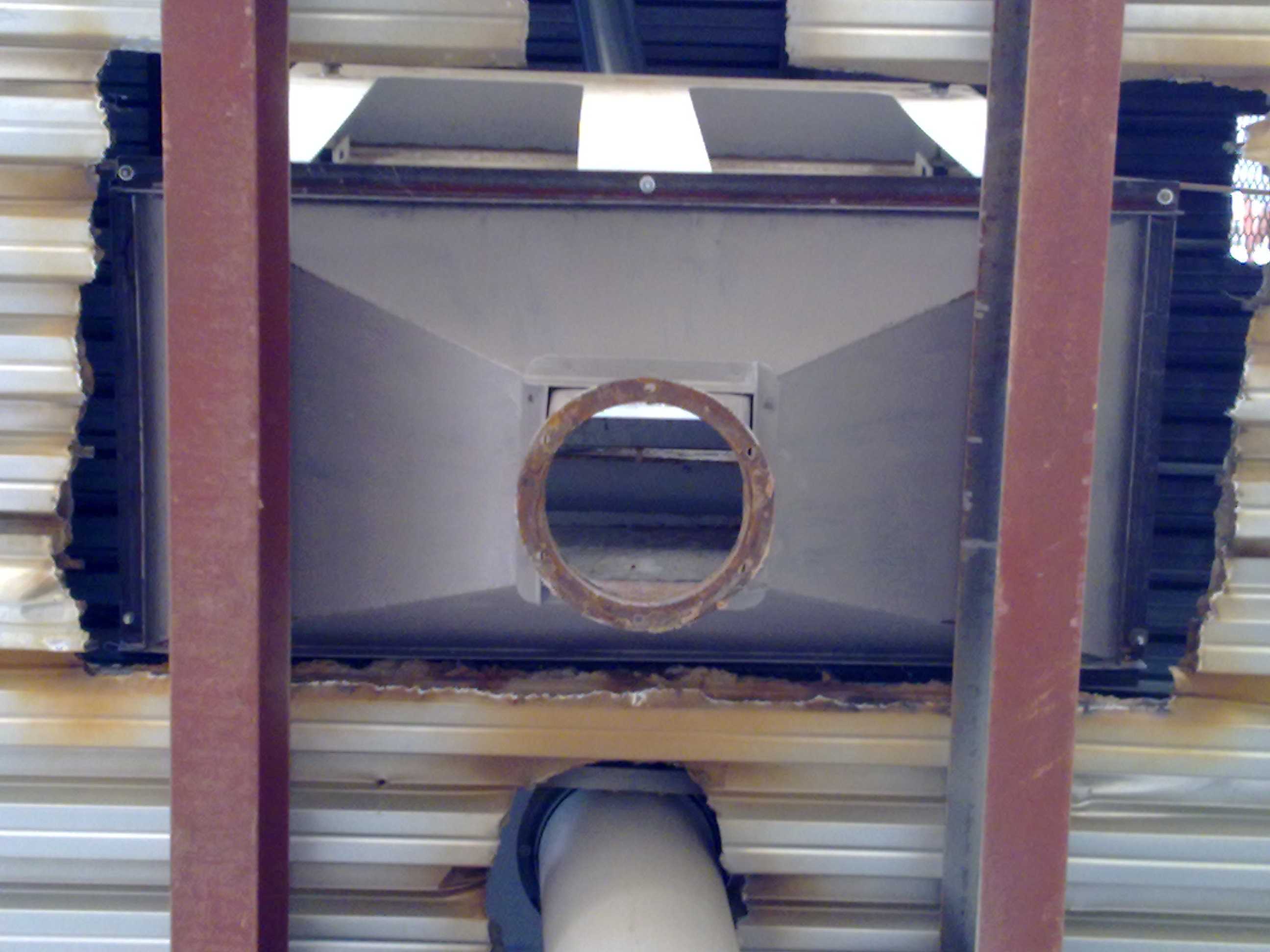

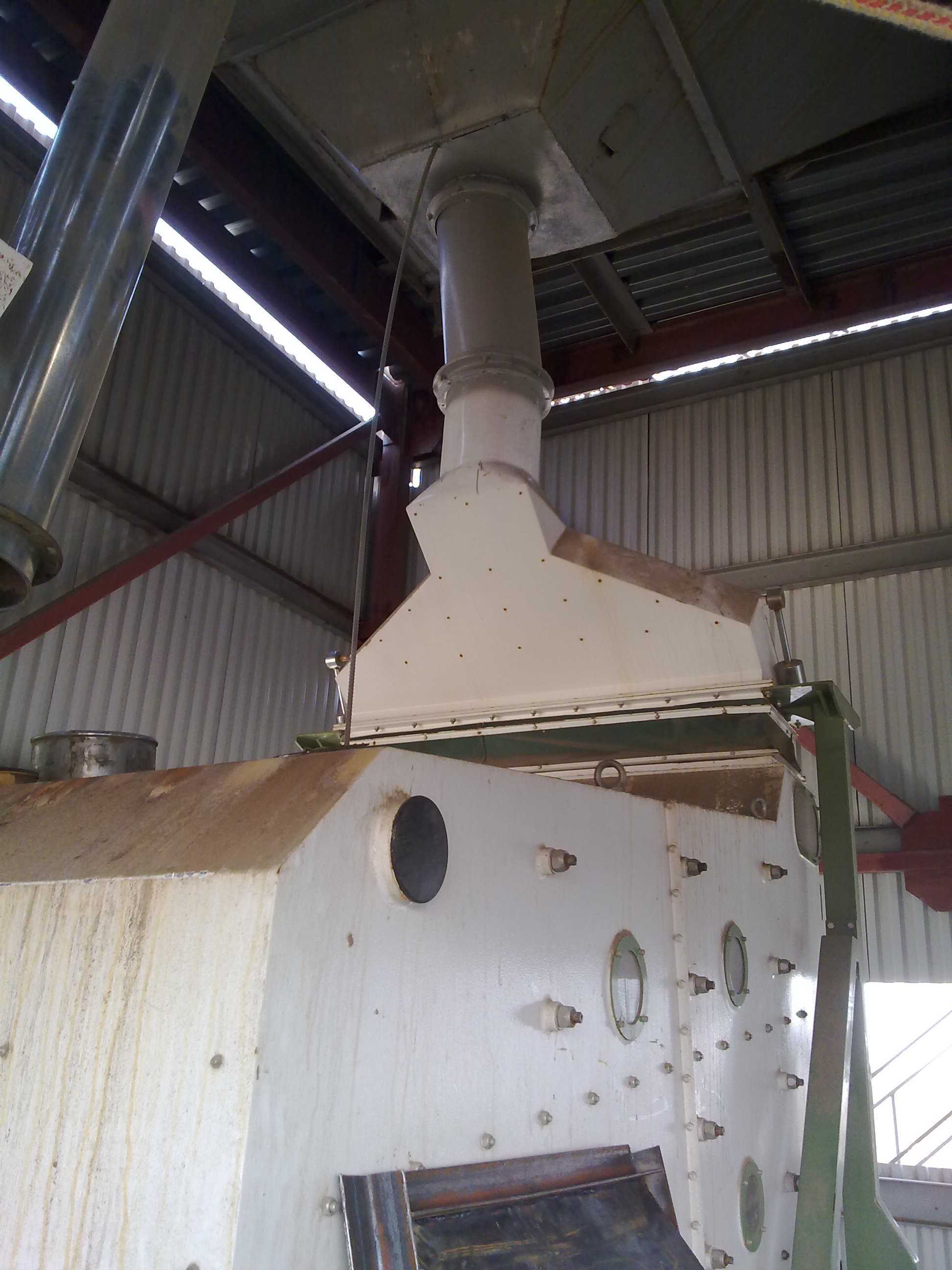

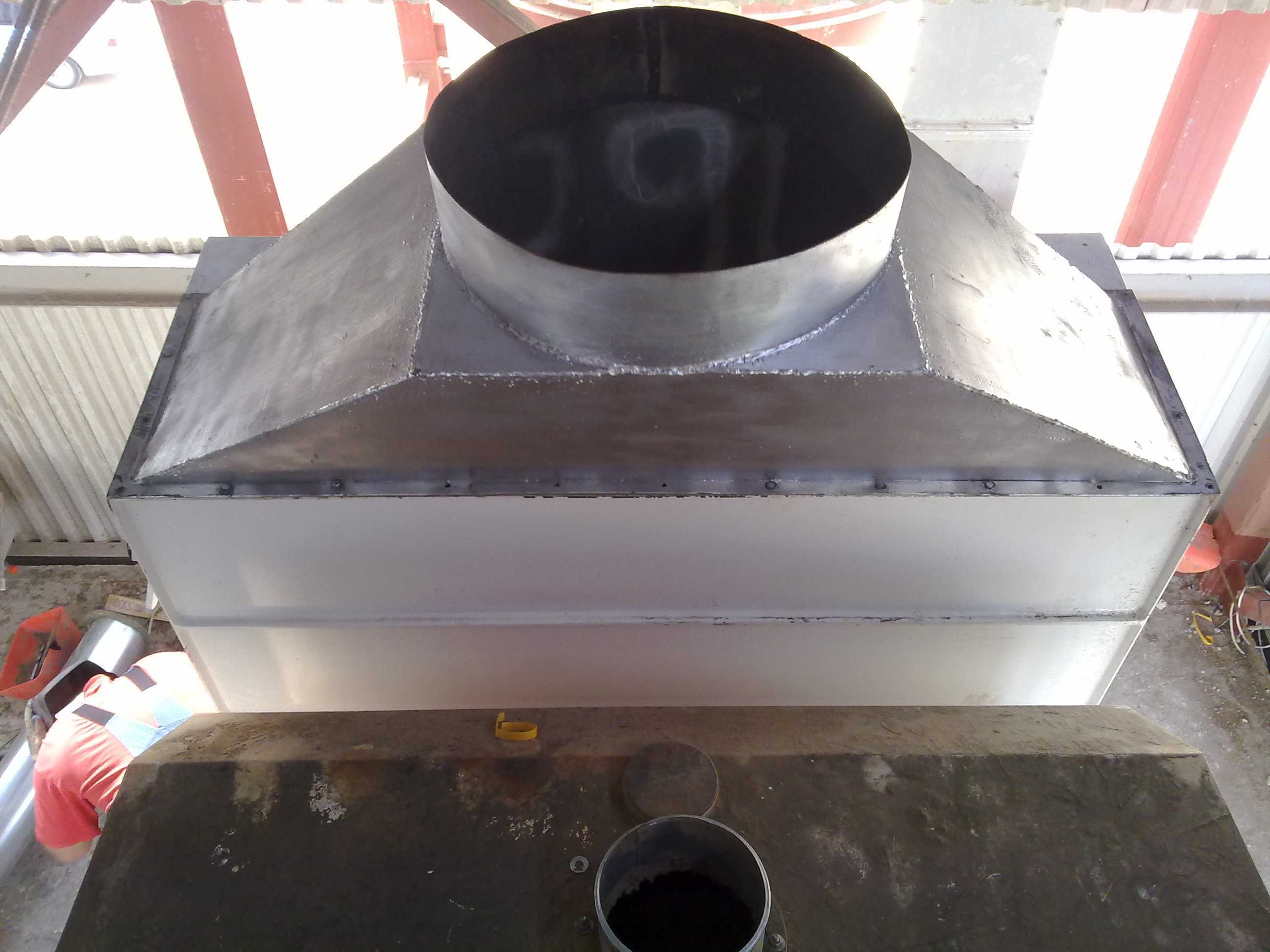

　　这套设备的三维结构设计，核心围绕粮食产后处理环节的干燥需求展开，在粮库、粮油加工厂区、农场集中收储点都有广泛的应用场景，是衔接粮食收割入仓与后续仓储、加工工序的关键装备，能从根源上避免高水分谷物堆存引发的霉变、发芽损耗，保障储粮品质稳定性。从结构布局来看，设备顶部设置的变径进料匀料段，是设计阶段反复校核流场后确定的形态，进料口对接上游输送设备的出料端，通过渐扩的腔体结构让下落的谷物均匀铺洒到下方的干燥层床面，避免局部料层过厚导致的干燥不均问题，该段的安装对接法兰采用标准圆形接口，可适配斗式提升机、溜管等多种常规进料装置，接口中心距设备顶部安装基准面的高度预留了足够的检修操作空间，方便日常维护时的法兰拆装、密封件更换作业。

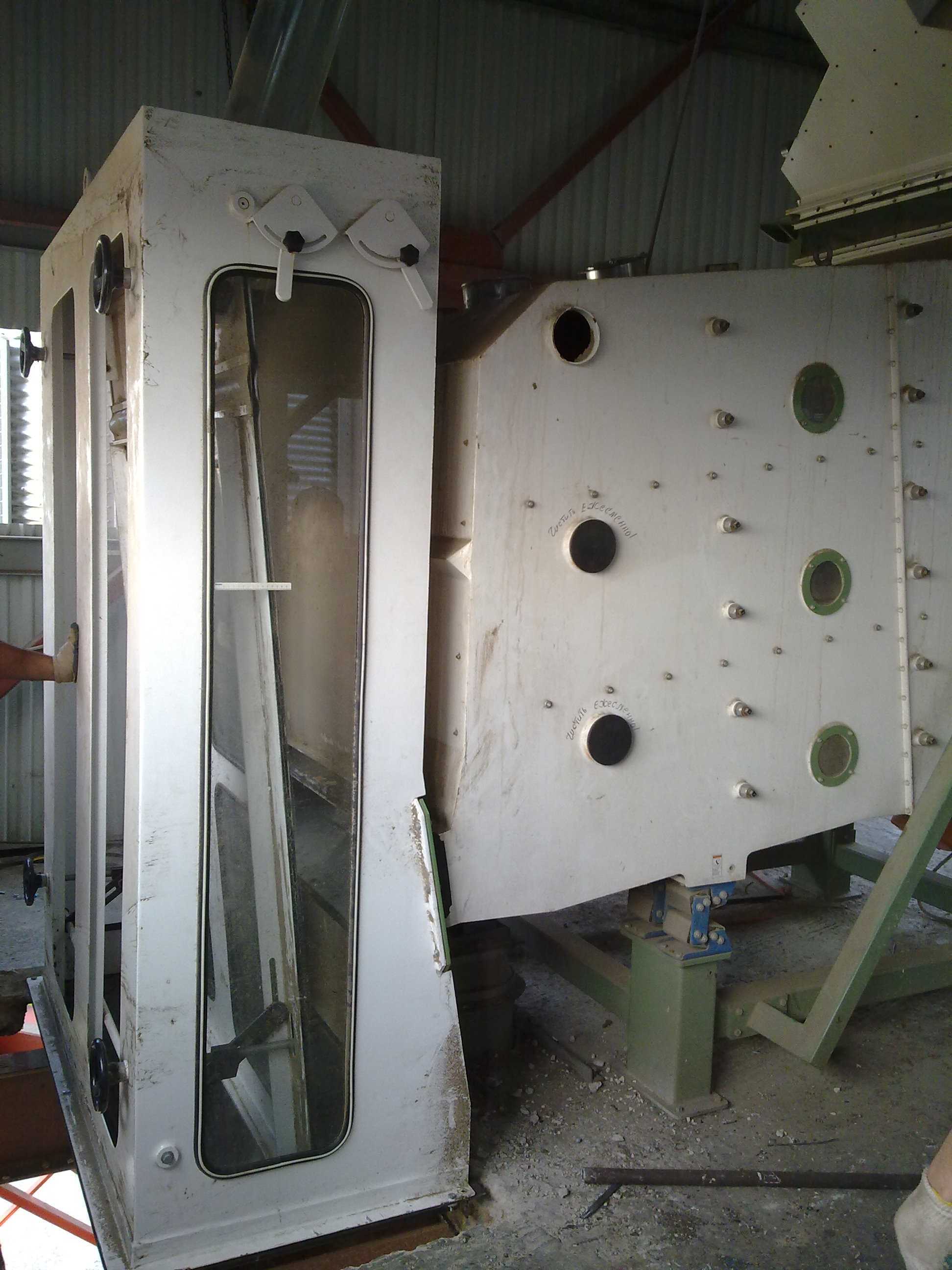

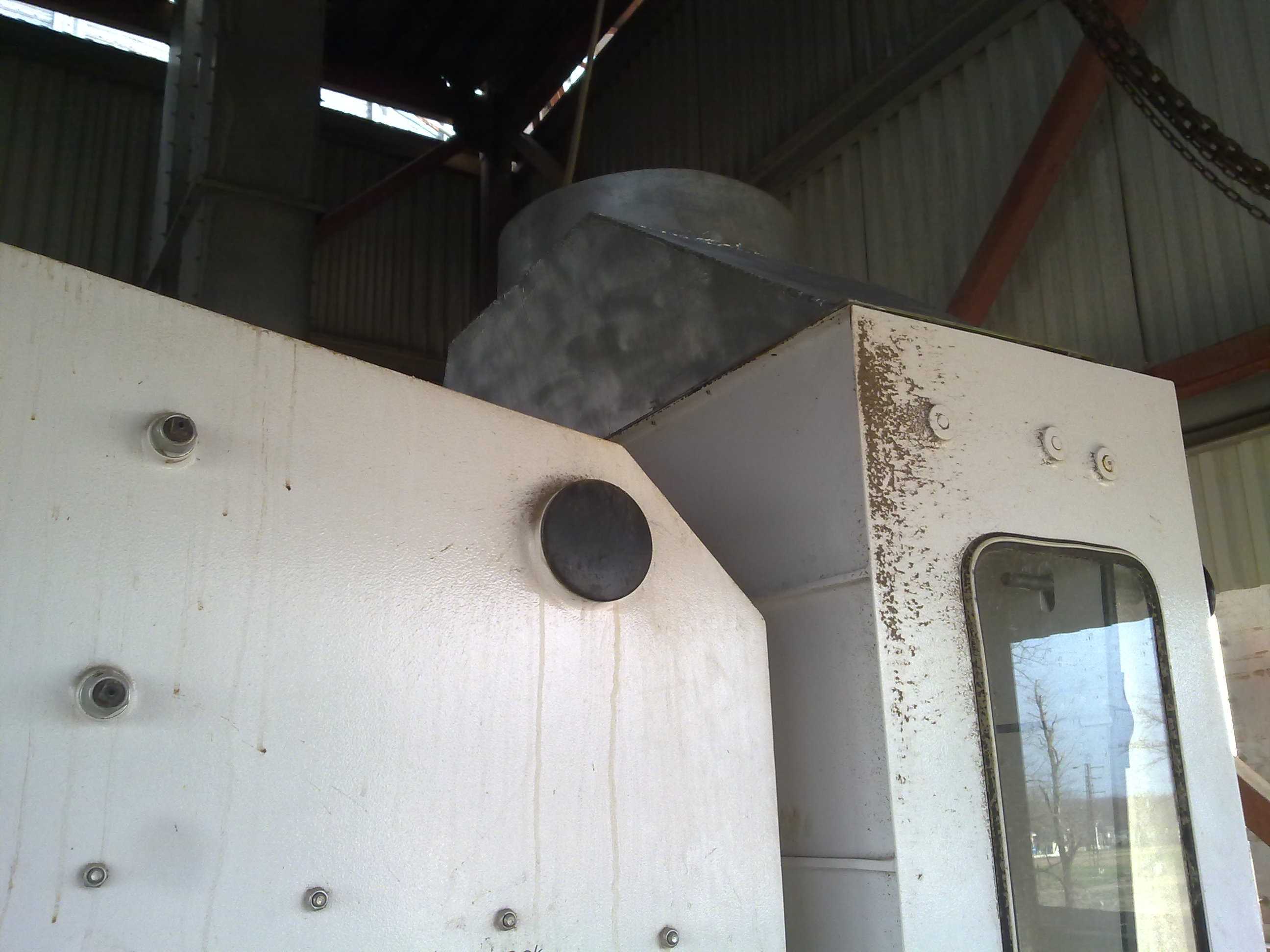

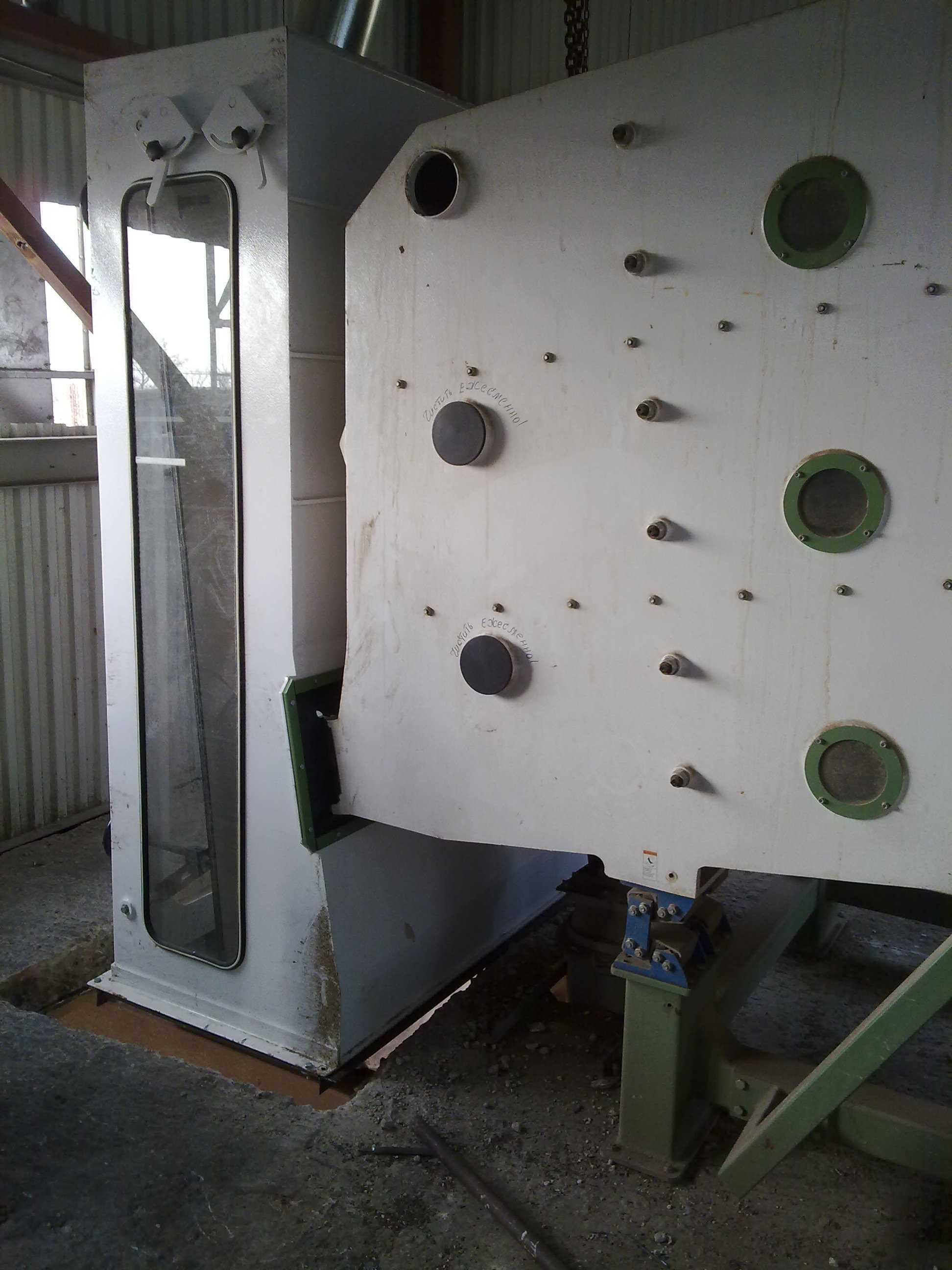

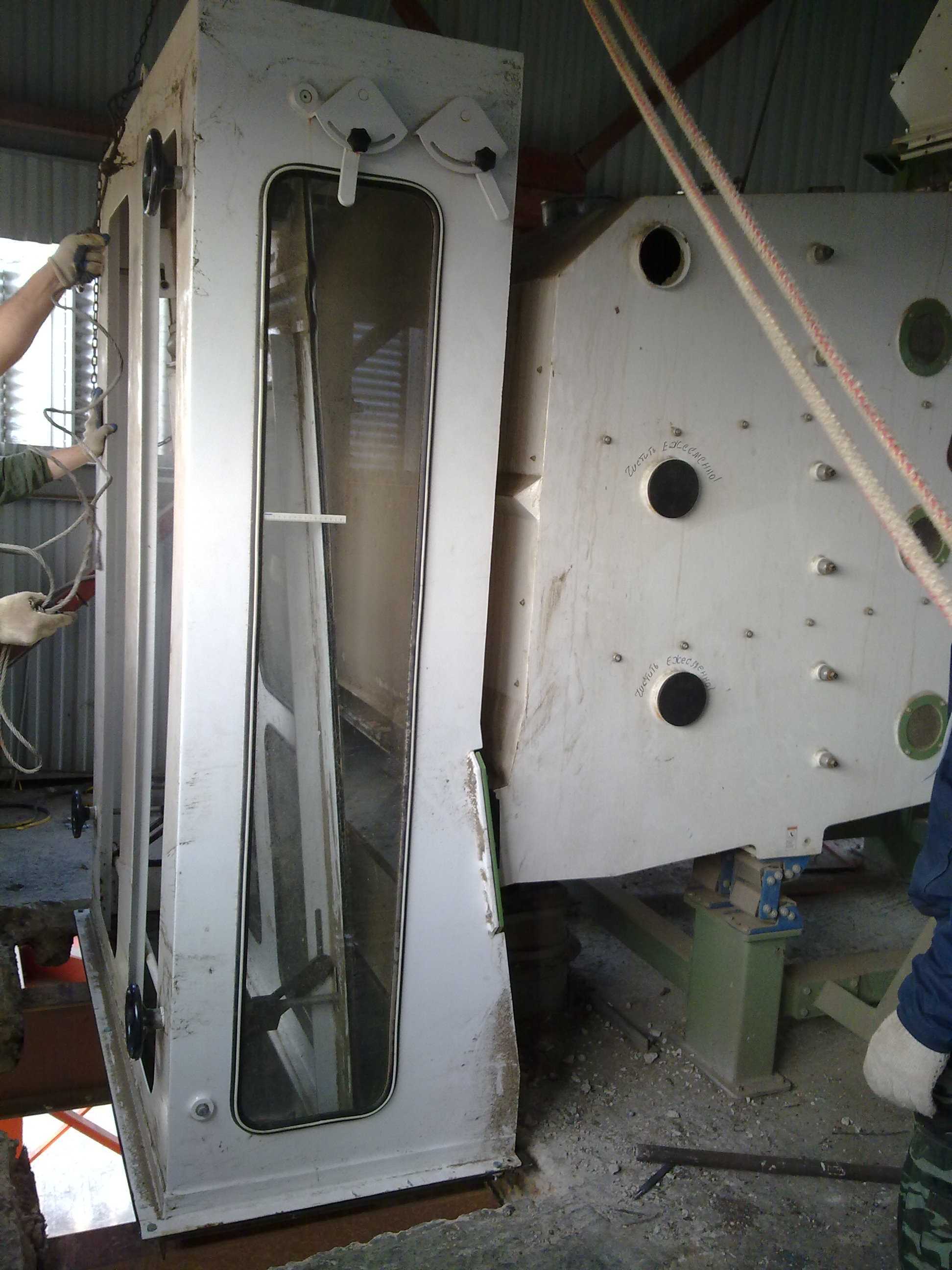

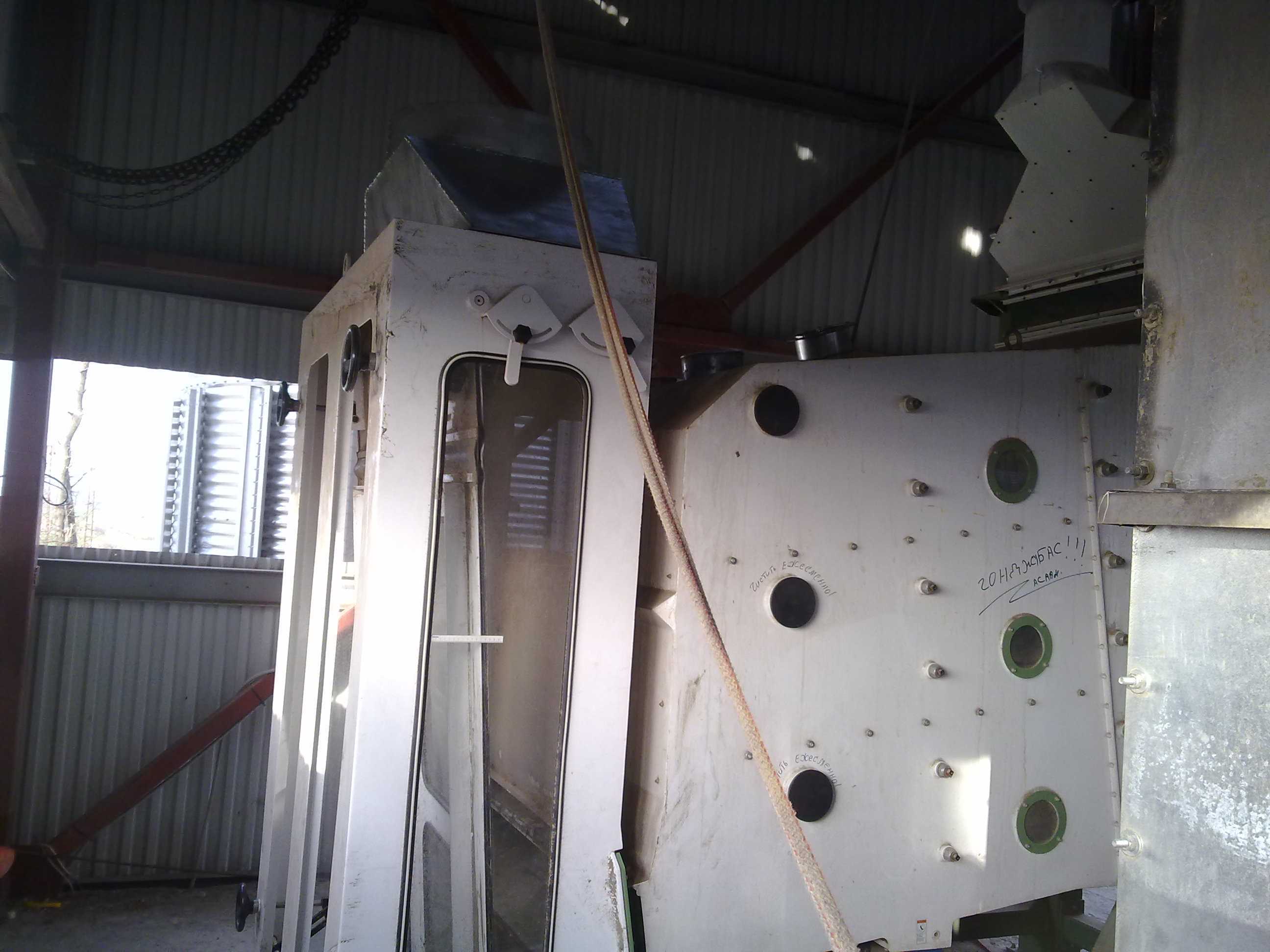

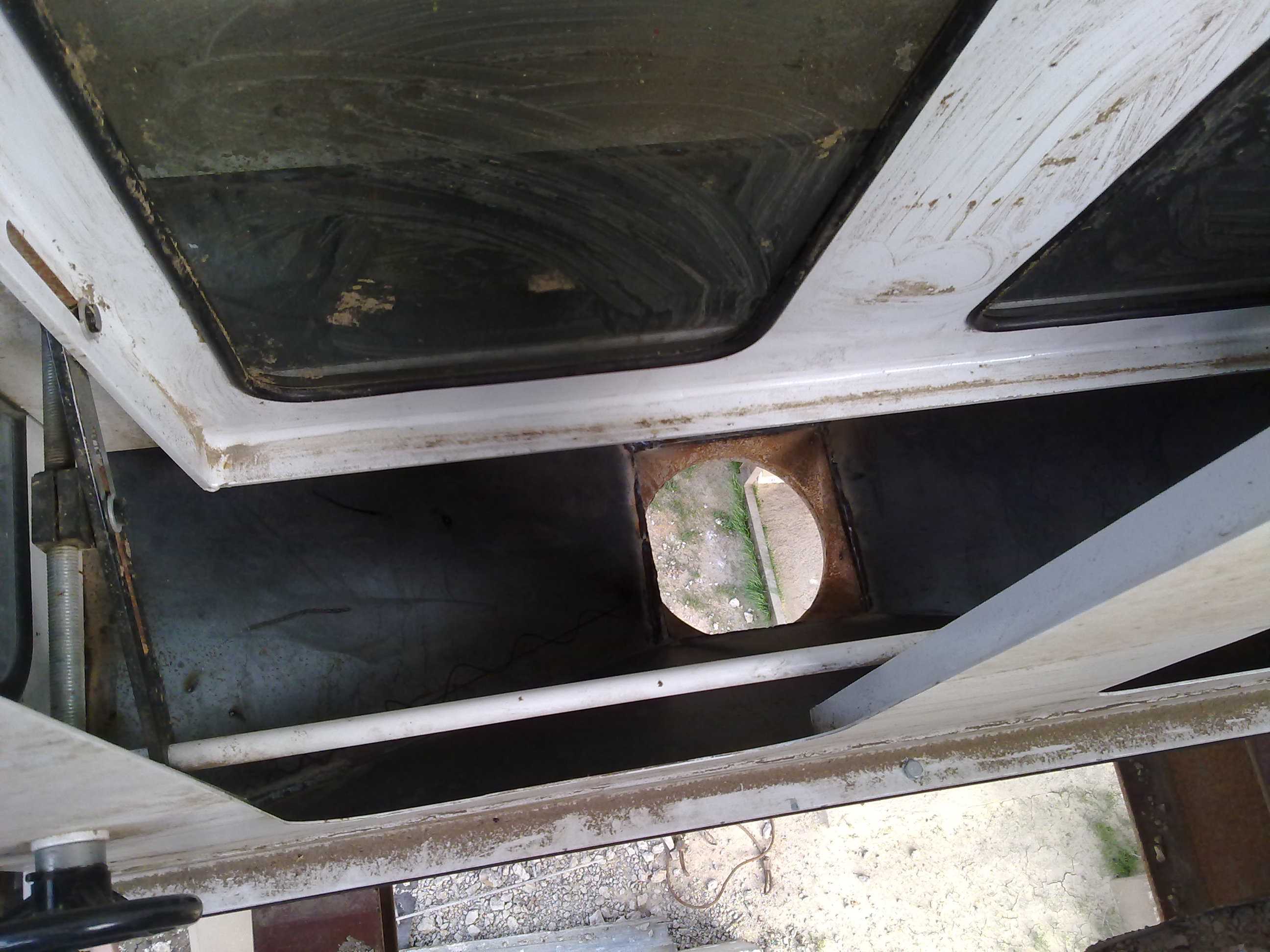

　　设备主体的干燥仓段采用多段式仓板拼接结构，仓壁上预留的圆形观察孔与检修口，沿物料流向分层布置，操作人员可在设备运行过程中通过观察孔直接查看内部料流状态、谷物干燥进度，检修口的尺寸满足人员进入内部清理残料、更换导流板的操作需求，仓壁外侧的加强筋布局经过载荷校核，可承受满仓谷物的侧压力，同时避免仓板在长期交变温度作用下出现变形翘曲。仓体内部的角状盒排布是干燥功能实现的核心结构，热风从进风段进入后通过角状盒的导流作用均匀穿过料层，与谷物进行充分的湿热交换，携带水分的废气再通过另一组角状盒汇集到排风段排出，设计过程中对角状盒的开口角度、层间距都做了流场仿真优化，既保证热风穿过料层时无通风死角，又避免风速过高夹带谷物颗粒造成物料损耗。

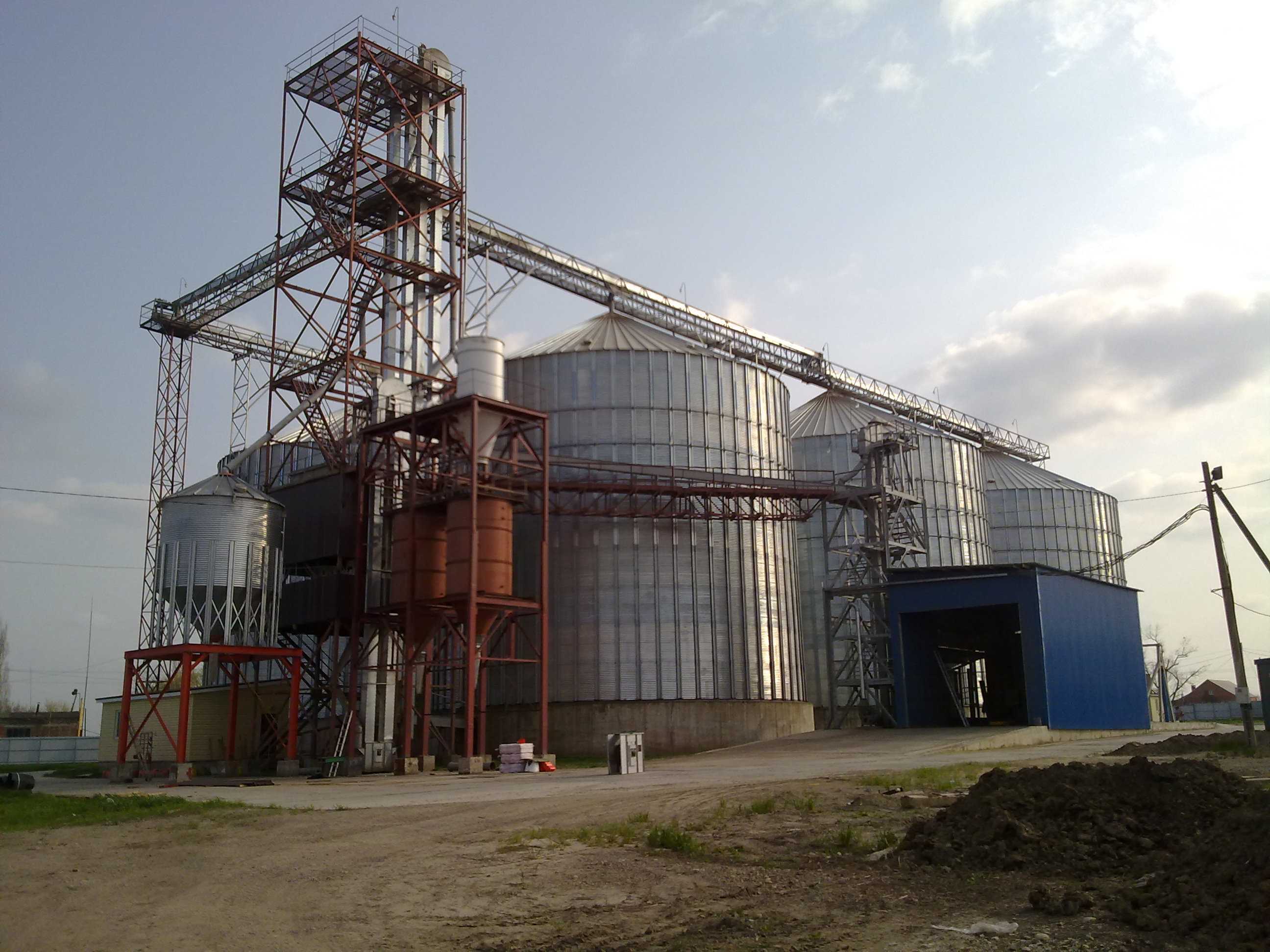

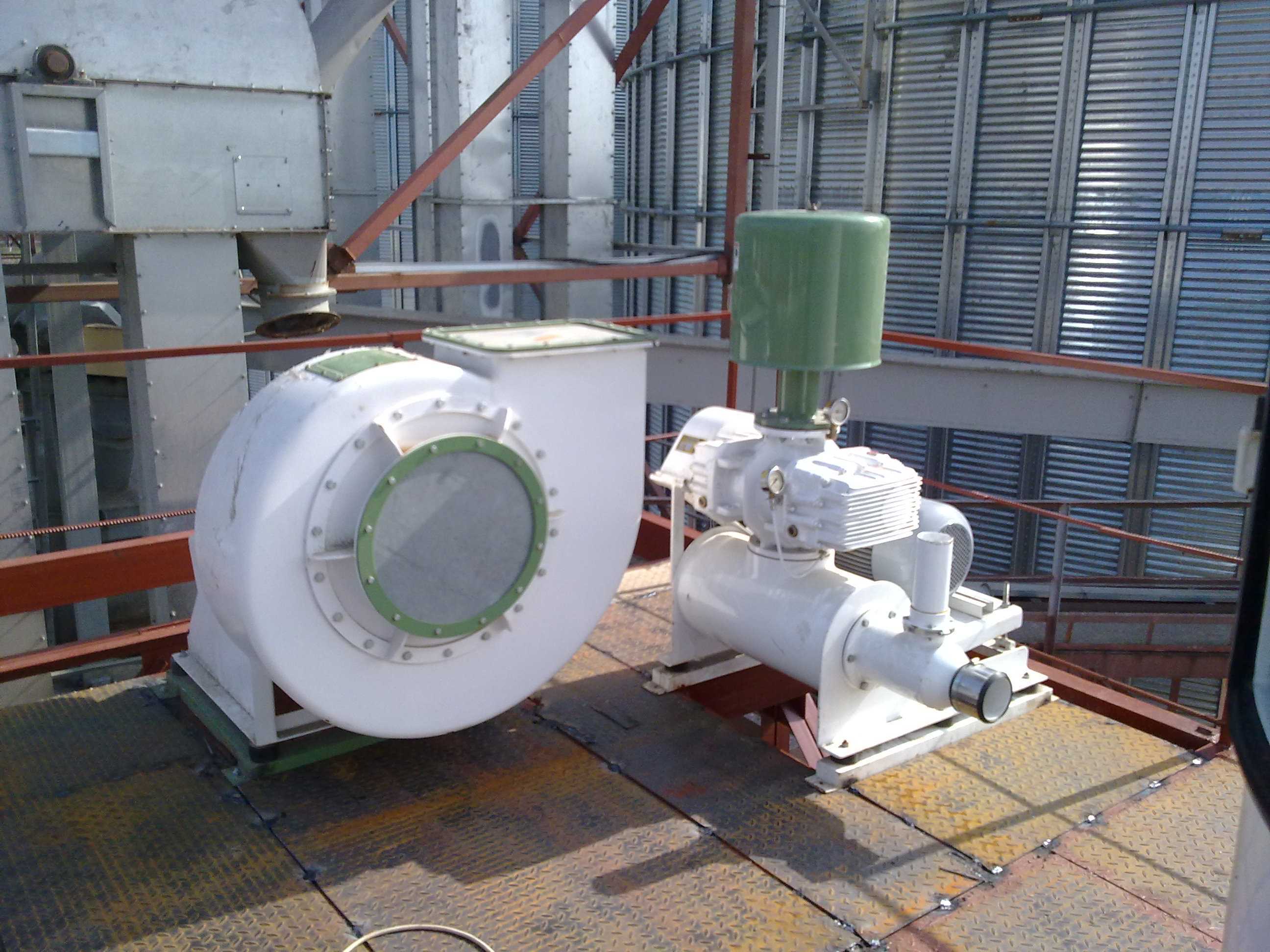

　　设备下部的排料段采用匀料排料结构，可根据谷物的初始水分、目标水分值调节排料速度，匹配不同的干燥时长需求，排料口的出料方向可根据厂区布局调整，对接下游的输送设备进入仓储或下一道加工工序。从安装边界来看，设备整体采用立式塔状结构，占地面积相对较小，对厂区的平面空间要求较低，但安装时需要预留顶部进料设备的安装高度、侧面检修通道的操作空间，设备基础需要做对应的承重设计，匹配满仓运行时的总载荷，同时进风、排风接口的位置需要对接厂区的热风炉、排风除尘系统，管路布局要尽量减少弯头数量降低风阻损耗。在功能特性上，这套设备可适配小麦、水稻、玉米、大豆、油菜籽等多种谷物与油料作物的干燥作业，通过调整热风温度、料层停留时间即可匹配不同物料的干燥工艺要求，

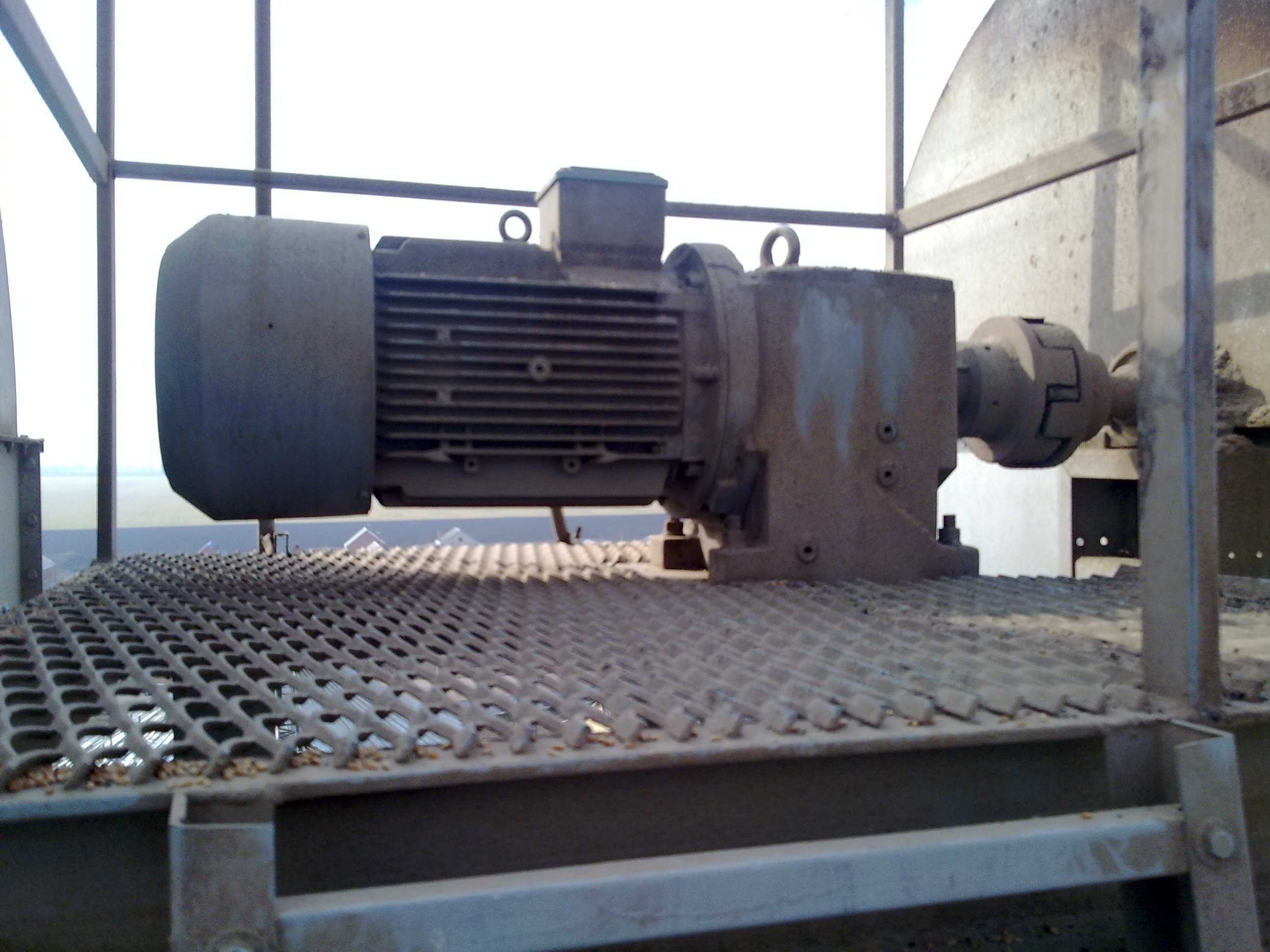

　　避免物料因过热出现爆腰、蛋白变性等品质损伤，设备的结构设计充分考虑了长期连续运行的可靠性，所有与物料接触的部位都采用耐磨板材制作，减少谷物长期冲刷造成的结构磨损，运动部件的维护点都布置在设备外侧，无需进入仓体内部即可完成常规的润滑、检修作业，降低日常运维的难度与安全风险。设计过程中还充分考虑了不同产能需求的适配性，可通过增减干燥段的层数调整设备的处理能力，无需对整体结构做大幅改动，方便不同规模的收储、加工主体根据自身产能需求选型配置，设备的外部保温层结构设计也同步纳入整体方案，减少干燥过程中的热量损耗，提升热能利用效率，降低设备运行的能耗成本。
