谷物深层干燥设备结构设计方案

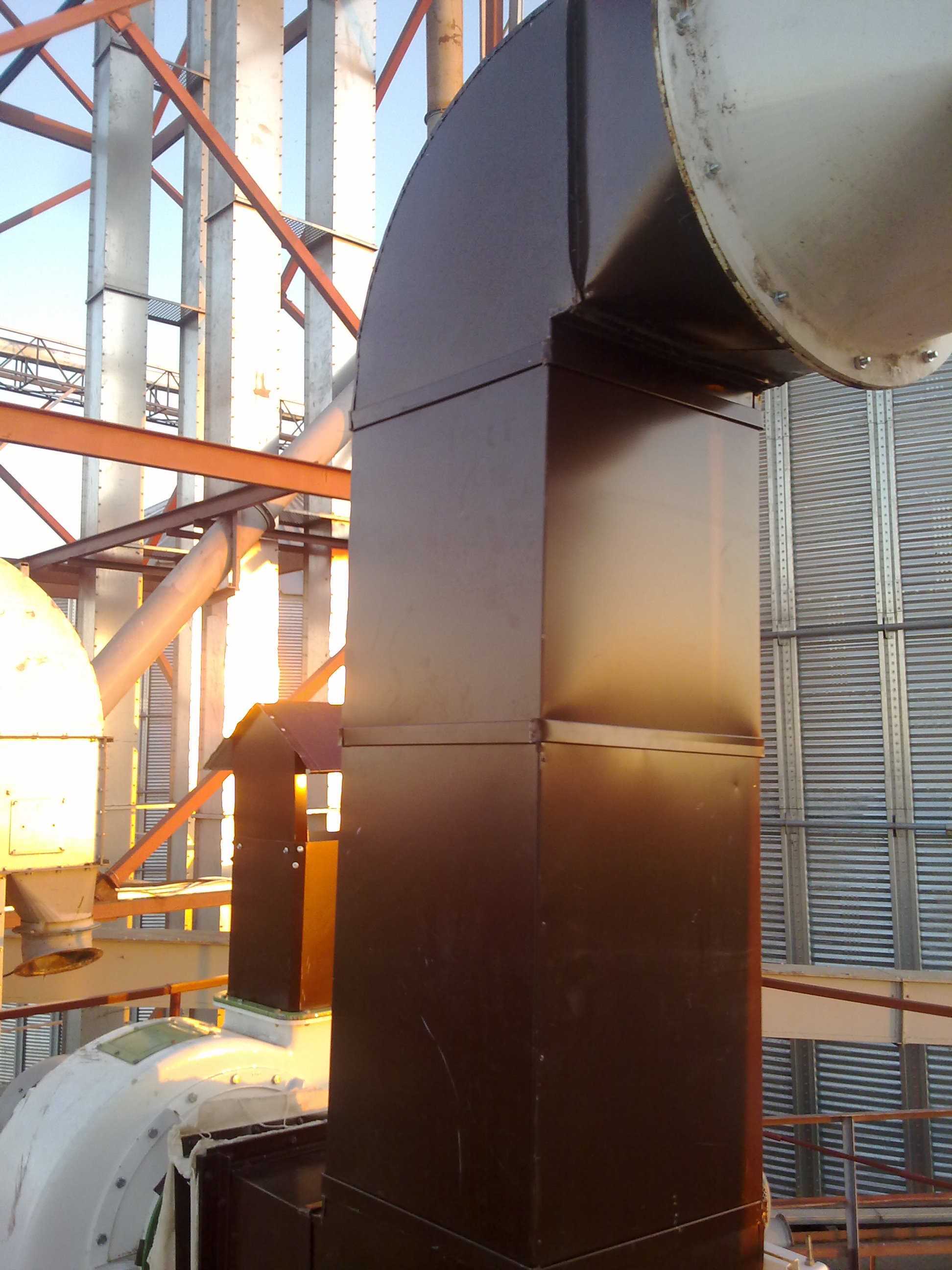

　　在规模化粮食仓储与加工场景中，谷物入仓前的水分控制是决定储粮周期、降低霉变损耗的核心环节，深层干燥设备正是针对大堆高粮堆内部湿热空气难以自然散逸的痛点设计，区别于表层烘干设备仅能处理粮堆表面30-50cm厚度物料的局限，该类设备可将干燥风路直接送入粮堆3-8m深度区域，实现整仓谷物的均匀降水。从设备实际运行逻辑来看，整套装置核心由进风段、缓苏导流段、出风口组件三部分构成，图中展示的立式导风筒体是整套干燥系统的核心风路载体，筒体采用分段式焊接结构，每段筒体法兰连接处预留密封槽，搭配耐高温硅橡胶密封条，可避免高压干燥风在输送过程中出现漏风泄压问题，保证送入粮堆内部的风压稳定在1200-1800Pa区间，满足深层粮堆的风阻穿透要求。

　　从设计思路层面拆解，筒体上部的变径弯头并非简单的90°直角转向结构，而是采用大曲率半径的圆弧过渡设计，曲率半径取风管直径的1.5倍，该设计可大幅降低风路转向过程中的局部阻力损失，经流体仿真验证，相比直角弯头可减少37%的风压损耗，降低配套风机的功率配置要求。筒体下部设置的均风孔板采用等百分比开孔布局，靠近进风侧的孔板开孔率控制在18%，远离进风侧的区域开孔率逐步提升至32%，保证沿筒体长度方向送出的干燥风量偏差不超过8%，避免出现局部区域风量过大导致谷物过干破碎、局部区域风量不足导致水分残留不均的问题。

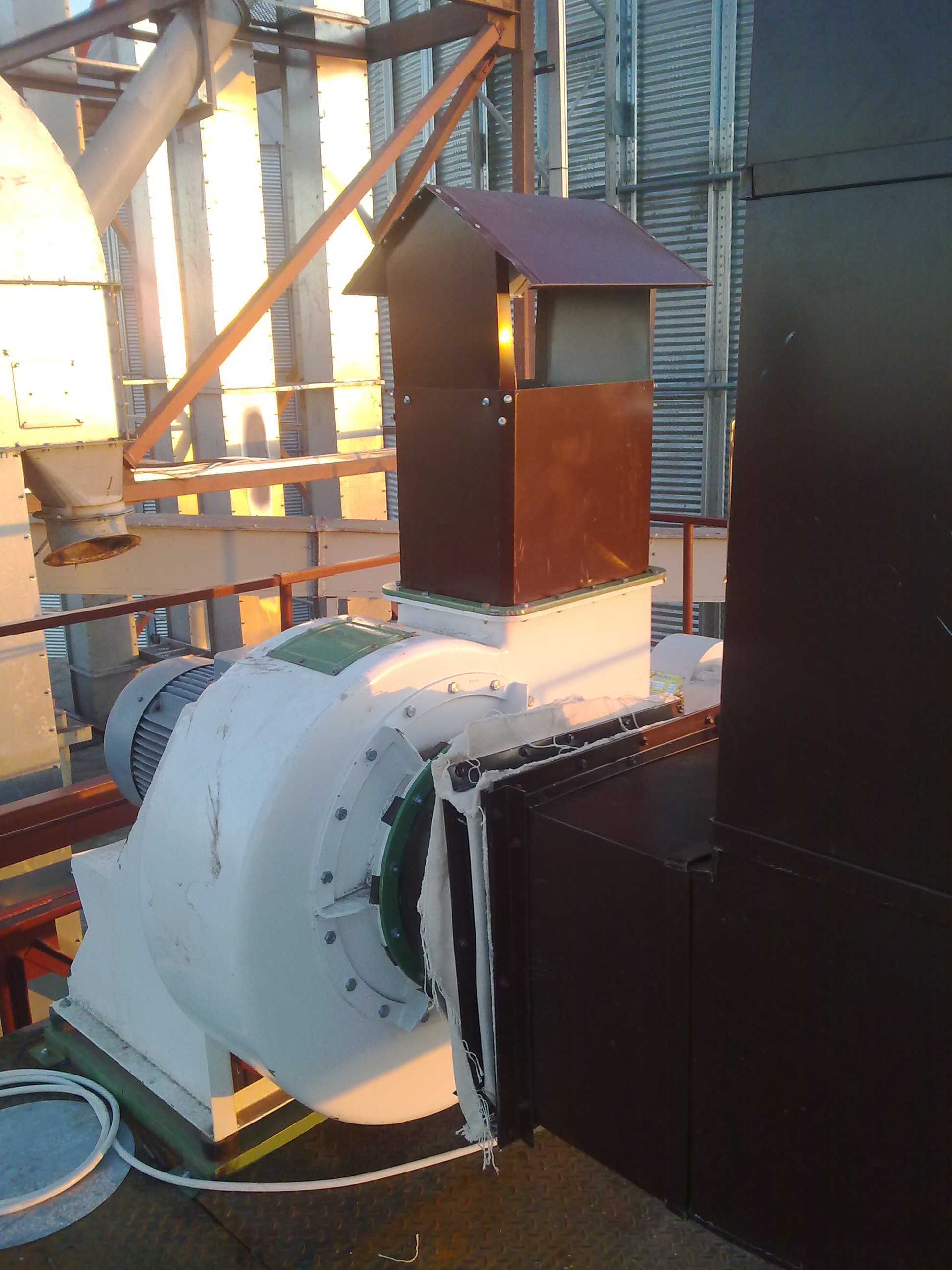

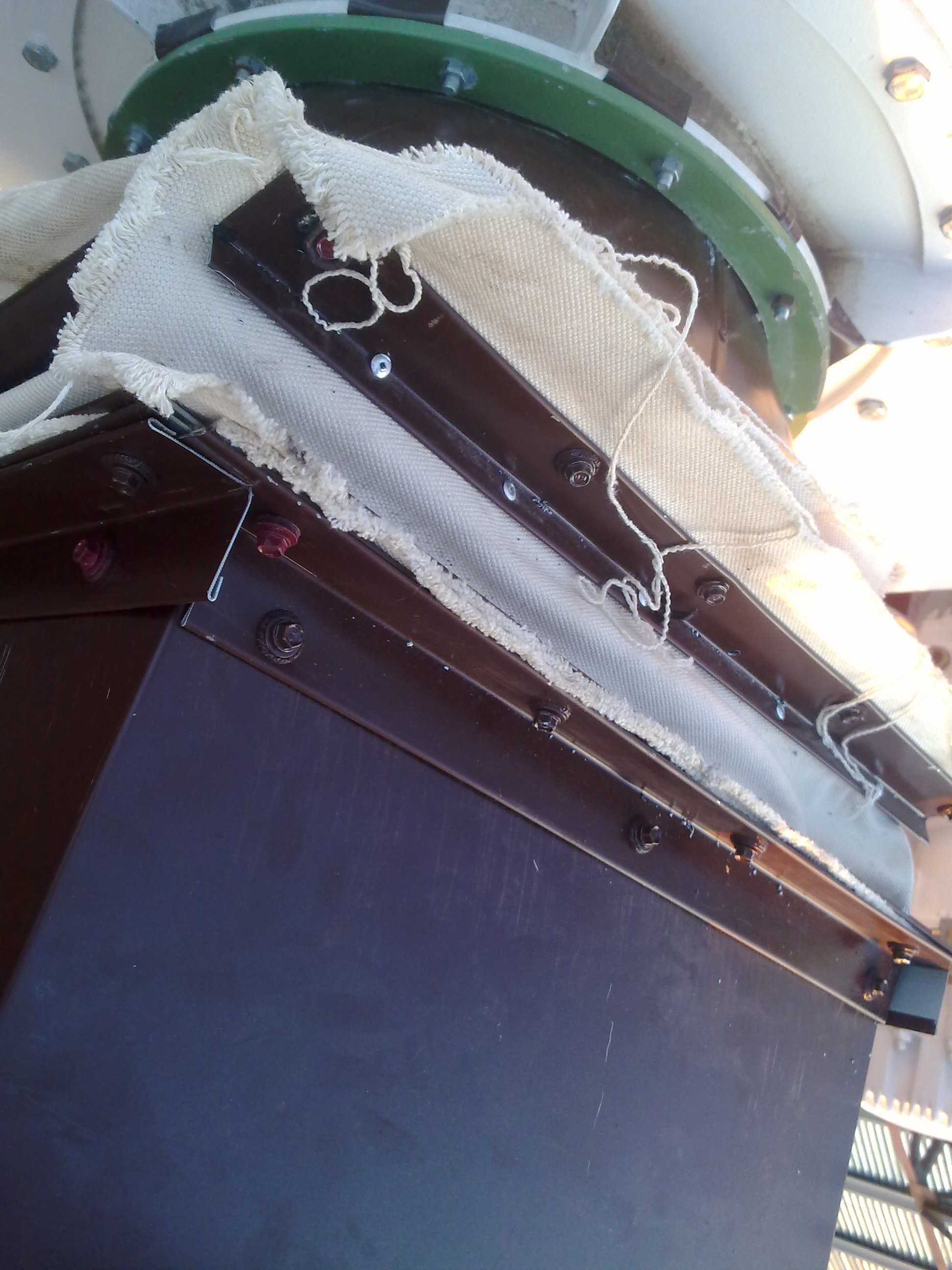

　　关于设备的安装边界与外形尺寸适配，该立式导风筒体的单段标准长度为2.2m，可根据不同仓房的装粮高度进行多段拼接，拼接后整体垂直度偏差需控制在千分之一以内，避免因筒体倾斜导致均风孔的出风方向偏移，影响干燥覆盖范围。筒体安装时需与仓房底部的通风地笼预留150mm的安装间隙，底部设置的承重支座采用Q235B钢板焊接而成，每个支座的承重载荷按2t设计，可承受筒体自重、风路振动以及粮堆侧压力的共同作用，支座与仓房地面采用膨胀螺栓固定，螺栓埋深不小于120mm，保证设备长期运行无位移。设备进风口端与热风炉的送风管道采用软连接方式衔接，软连接段采用耐高温硅胶帆布材质，长度控制在200-300mm，可抵消设备运行过程中的振动传递，避免风管焊缝出现疲劳开裂。

　　在功能特性适配方面，该设备可兼容常温自然通风与加热干燥两种作业模式，当谷物初始水分低于18%时，可直接接入环境空气进行缓苏通风，降低烘干能耗；当谷物初始水分高于22%时，可接入40-55℃的低温干燥风，在保证谷物发芽率、加工品质不受影响的前提下，将整仓谷物水分降至13%的安全储粮标准。筒体外部设置的检修人孔每4m布置一个，人孔采用快开式压锁结构，无需额外工具即可开启，方便运维人员进入筒体内部清理积尘、检查孔板堵塞情况。设备整体的外表面采用环氧富锌底漆加聚氨酯面漆的双层防腐处理，可适应仓房内高粉尘、高湿度的作业环境，涂层设计使用寿命不低于8年。针对不同粮食品种的干燥需求，可通过调整配套风机的风压参数适配小麦、玉米、水稻、大豆等不同作物的干燥风阻特性，比如针对水稻这类颖壳包裹紧密、风阻较大的作物，可将送风风压提升至2000Pa，保证风路可穿透6m以上的稻堆层；针对大豆这类蛋白含量高、易出现热损伤的作物，可将干燥风温控制在38℃以内，配合设备的均风结构避免局部过热导致的大豆蛋白变性问题。
