谷物干燥储运用通风分配金属构件

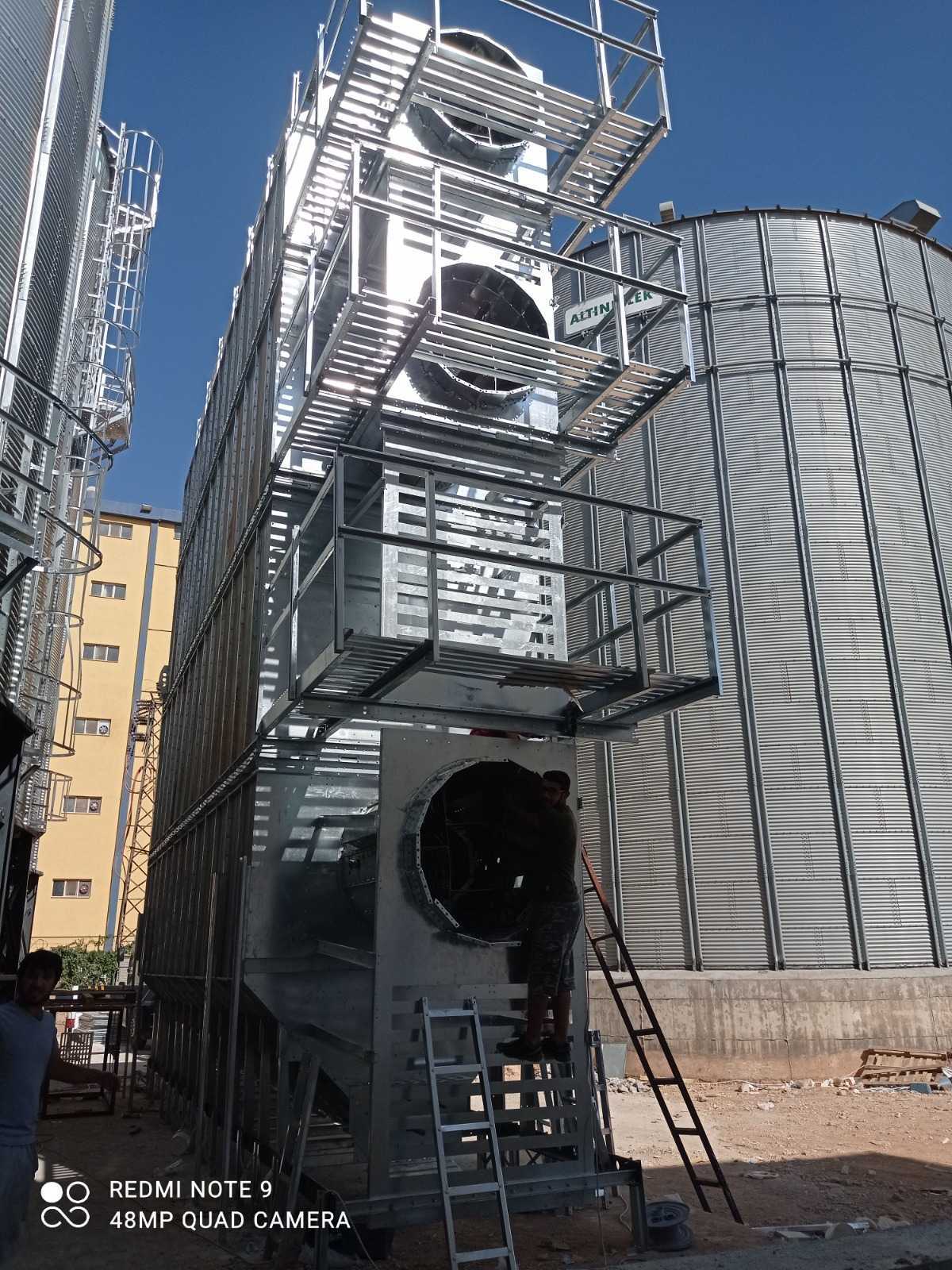

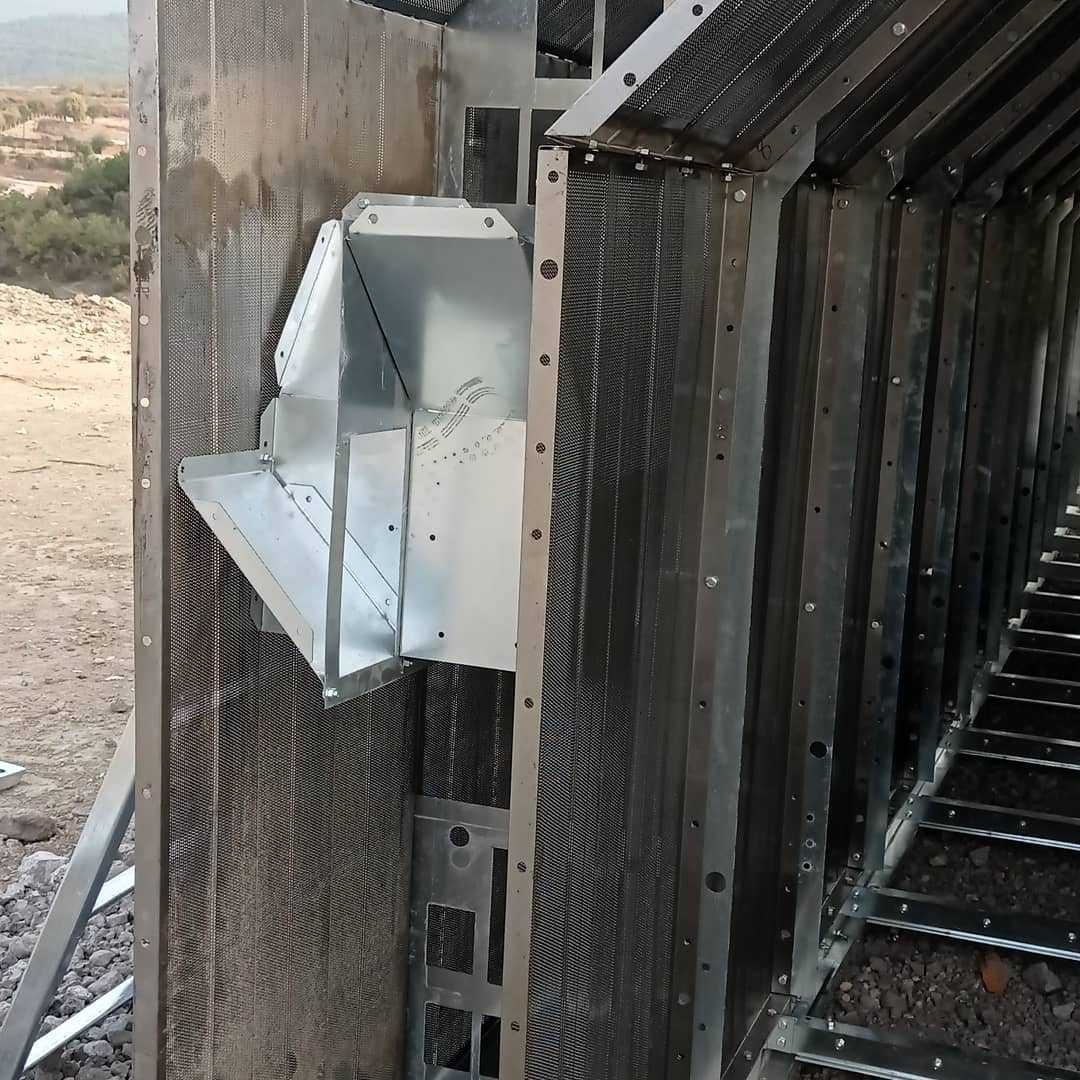

　　该构件是谷物干燥仓储系统中负责气流分配的核心钣金组件，主要应用于塔式谷物干燥机、大型钢板仓的通风道布设环节，在粮食收储、粮油加工、农牧饲料生产等场景中承担干燥介质导流、粮层通风均布的关键作用。从实际使用场景来看，这类构件直接安装在干燥机储粮段的侧壁通风位，外部对接热风/冷风送风管道，内部朝向粮堆方向开设导流开口，能够将风机输送的干燥气流均匀分散到粮层间隙中，避免局部通风死角导致的谷物霉变、干燥不均问题，同时在谷物进出料过程中，构件的倾斜导面可引导粮流顺畅下落，减少粮食挂壁、残留的情况。

　　从功能特性上看，该构件采用镀锌钢板折弯铆接成型，整体无外露尖锐棱角，所有与粮食接触的边缘均做卷边钝化处理，避免刮伤谷物表皮造成碎粮率上升；构件表面的冲孔网板采用渐变孔径设计，靠近进风侧的网孔孔径略小，远离进风侧的孔径逐步放大，配合内部的导流折板结构，可让整个通风面的出风风速差控制在15%以内，保证不同位置的谷物都能获得均匀的干燥风量。构件自带的安装法兰边预设了等距螺栓孔，可直接与干燥机的立柱型材、侧壁围板通过螺栓紧固，无需现场额外焊接，适配模块化组装的干燥塔结构，单块构件可覆盖1.2米高度的粮层通风段，多块构件沿干燥塔周向、竖向拼接即可组成完整的通风系统。

　　从设计思路层面，建模时优先考虑了钣金加工的工艺可行性，所有折弯半径均匹配常规数控折弯机的下模开口参数，折弯边预留了足够的工艺让位缺口，避免折弯时出现板材拉伸开裂的问题；导流板的倾斜角度经过反复校核，设置为37度，既可以保证气流沿导板顺畅扩散，又能在粮堆侧压力作用下保持足够的结构强度，不会出现板材凹陷变形。构件与主结构连接的螺栓孔采用长圆孔设计，可抵消安装时的型材拼接误差，降低现场装配的对位难度，同时预留了密封胶条的安装槽位，安装时嵌入三元乙丙密封胶条即可避免风道漏风，减少风机的无效能耗。

　　关于安装边界与尺寸适配，该构件的整体安装深度为320mm，突出干燥机内壁的长度为280mm，不会占用过多的储粮空间，竖向安装时上下构件的搭接量为40mm，可避免粮粒从拼接缝隙漏入风道内部；构件的整体承重设计可承受单侧3米粮堆的侧压力，在满仓状态下的形变量不超过2mm，不会与相邻的扫粮机构、输送绞龙发生运动干涉。建模过程中对所有钣金件的拼接缝做了错位处理，避免出现通缝导致的粮粒卡滞，同时在构件的最低处开设了直径5mm的泄水孔，可在设备停机清洁时排出内部积存的冷凝水，减少构件锈蚀风险，延长整体使用寿命。
