谷物干燥工艺配套设备结构设计方案

　　在粮食产后处理的全流程环节中，干燥工序是衔接收获与仓储、加工的核心节点，对应的干燥设备结构设计直接决定了作业效率与粮食品质留存率。从实际应用场景来看，这类设备需要覆盖从田间收获后含水率超标的原粮，到不同品类杂豆、坚果类物料的降水作业需求，既要适配南方高湿收获季的抢收作业节奏，也要满足北方规模化粮库的批量处理要求，不能出现单一物料适配性过窄的问题。

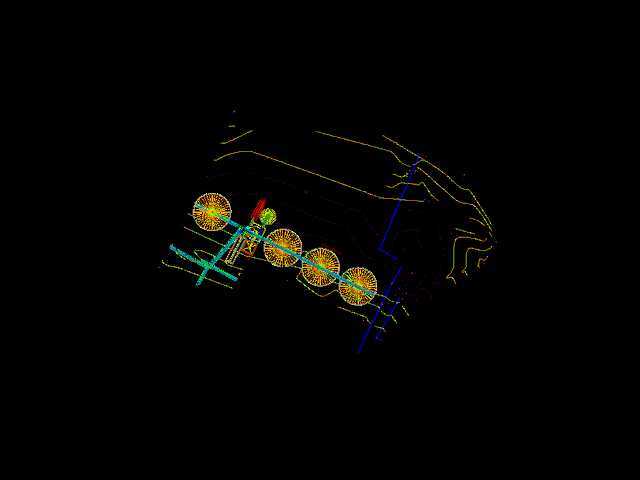

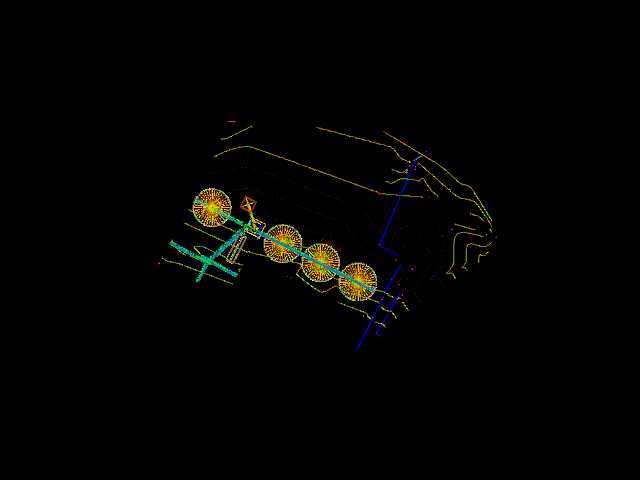

　　设计这类设备结构时，首先要考虑的是不同物料的物理特性差异：比如谷物类的水稻、小麦表皮薄，热风温度过高容易出现爆腰、表皮破损，直接影响后续出米率；玉米籽粒大、含水率梯度大，干燥过程需要搭配缓苏段避免应力裂纹；而开心果、鹰嘴豆、扁豆这类高价值杂豆与坚果，对干燥均匀度的要求更高，局部过干会导致脆裂影响商品价值，含水率不达标则会在存储期出现霉变、生虫问题。因此在三维结构建模阶段，需要先划分不同的热风分配腔室，通过导流板的角度调整，让进入干燥段的热风风速保持在0.3-0.8m/s的区间内，针对不同物料可以通过调整风门开度匹配对应风速，避免风速过高吹走轻质物料，风速过低导致热风穿透性不足、上下层物料干燥不均。

　　从设备的安装边界来看，常规批次式干燥设备的主体外形尺寸需要适配农村合作社、中小型粮库的现有厂房空间，主体高度控制在12米以内，避免过高带来的进料提升机功率冗余，设备主体的占地面积控制在18平方米左右，预留出两侧1.2米的检修通道，方便后续更换筛板、检修热风循环风机。设备的进料口设置在顶部，搭配均料装置将进入干燥段的物料平铺成20-30cm厚度的料层，料层过厚会导致下层物料无法接触到足够热风，干燥周期拉长；料层过薄则会出现热风短路，热能利用率大幅下降。排料机构采用变速排料轮设计，可以根据物料的干燥速率调整排料速度，保证排出的物料含水率稳定在安全存储标准范围内。

　　设备的功能设计上，需要搭配温湿度监测点位，在热风进风口、物料层中部、排料口分别设置温度传感器，实时反馈不同位置的温度数据，避免出现局部温度超标的问题。热风循环管路的设计要考虑余热回收，将排出的湿空气中的部分热量通过换热装置回收至进风侧，降低整体能耗，相比直排式干燥结构，余热回收设计可以降低15%-20%的燃料消耗。针对不同物料的干燥需求，设备的料段可以灵活调整，比如处理大颗粒玉米时增加缓苏段的占比，让物料内部的水分逐步向外扩散，减少干燥应力；处理小颗粒扁豆时则适当延长干燥段的长度，保证降水速率均匀。

　　在结构细节处理上，所有与物料接触的内壁都采用圆弧过渡设计，避免出现直角积料死角，防止物料长期堆积在角落发生霉变，污染后续批次的物料。设备的检修门设置在每个干燥段的侧面，密封结构采用耐温橡胶条，避免热风泄漏造成热能损失，同时检修门的锁紧结构采用快开式设计，不需要额外工具就能打开，方便日常清理筛网缝隙中卡滞的物料碎屑。设备的支撑结构采用型钢焊接框架，经过有限元应力校核，在满料负载状态下的框架变形量控制在1/1000以内，保证长期运行不会出现结构变形导致的料层倾斜、排料不均问题。

　　从实际作业的适配性来看，这类干燥设备既可以单独使用，搭配进料提升机、出料输送机组成独立的干燥作业线，也可以接入现有的粮食处理中心流程，与清理筛、仓储仓、计量设备联动，实现从原粮接收到干料入库的全流程自动化作业。设计过程中需要预留标准的设备安装接口，进料口、排料口的连接尺寸匹配行业通用的输送设备规格，不需要额外制作转接件就能完成现场安装，降低现场施工的改造成本。针对户外安装的场景，设备的外护板采用彩钢保温层结构，减少外界环境温度对干燥仓内部温度的影响，即使在冬季低温环境下作业，也能保证仓内温度稳定，减少热能损耗。
