多品类谷物烘干处理成套设备结构设计

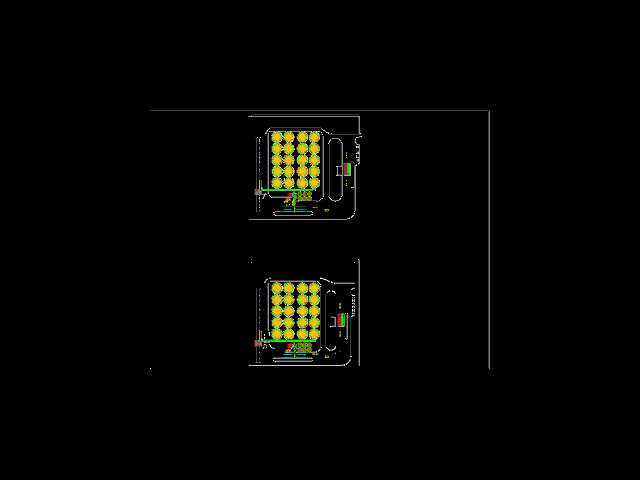

　　这套谷物烘干处理设备的三维结构设计，首先要考虑不同品类物料的物性差异，毕竟玉米、稻谷这类主粮，和开心果、核桃、扁豆、鹰嘴豆这类杂粮坚果的颗粒粒径、堆积密度、初始含水率区间、受热耐受温度都存在明显区别，不能用单一的烘干腔体参数适配所有物料。在实际产线布局中，这类设备通常对接前端的清杂筛分工段，后端衔接冷却、仓储或者初加工包装环节，安装时需要预留足够的设备检修空间，尤其是热风循环管路的排布、排湿口的外接通道，还有进料提升机、出料输送机的对接接口位置，都要在建模阶段就匹配常规粮库、农产品加工园区的厂房层高与柱距参数，避免后期现场安装出现干涉。从功能设计逻辑来看，设备的核心是实现均匀的热风穿流，避免局部物料过热产生焦粒，

　　或者局部烘干不足导致存储期霉变。建模过程中，烘干段的布风板开孔率是重点参数，针对大颗粒的核桃、玉米，开孔孔径可以适当放大，降低风阻，针对小粒径的扁豆、鹰嘴豆，要在布风板上方增设挡料网，避免颗粒漏入风室，同时调整风室的导流板角度，让整个烘干截面的风速差控制在合理区间，保证料层不同位置的物料脱水速率一致。设备的料位控制结构也做了针对性设计，进料端的料位计联动进料绞龙的转速，保证烘干段内的料层厚度稳定，不会因为进料波动出现料层厚薄不均的情况，毕竟料层厚度直接影响热风穿透阻力，厚度过大时下层物料烘干过度，上层物料还未达到安全含水率，厚度过小则会出现热风短路，浪费热能。针对不同物料的烘干工艺差异，设备的热风温度调节区间做了分段设计，

　　稻谷烘干时热风温度不能过高，避免爆腰率上升影响出米率，玉米烘干可以适当提高热风温度提升处理效率，开心果、核桃这类带壳坚果，要兼顾外壳和果仁的脱水速率差，采用变温烘干的流程，前期高温快速去除表面游离水，后期低温缓苏保证果仁含水率均匀，这些工艺逻辑都在三维结构的管路分区、风室隔断设计中做了对应体现。在安装边界的考量上，设备的主体机架采用模块化分段设计，每段的尺寸都适配常规公路运输的限高限宽要求，现场不需要大型吊装设备就能完成拼接组装，设备的侧面预留了足够的观察窗和检修门位置，日常运行时可以直接观察料流状态，清理堵料、更换易损件时不需要拆解主体结构。排湿系统的设计考虑了不同地区的气候差异，在高湿度地区可以加装余热回收装置，

　　把排出湿空气的部分热量回收用来预热进风，降低整体能耗，在北方低温地区，进风段增设了预热腔体，避免冬季冷风直接进入加热段导致能耗陡增。设备的出料端设计了缓苏段结构，物料烘干完成后在缓苏段停留一段时间，让颗粒内部的水分向外扩散平衡，避免出机后物料表面回潮，或者因为颗粒内部应力差出现破碎。针对杂粮类物料的含杂特点，设备的进料端预留了除尘接口，可以对接厂区的集中除尘系统，把进料过程中产生的轻杂、粉尘抽走，避免粉尘进入烘干段附着在换热器表面影响换热效率，也降低车间内的粉尘浓度，满足安全生产的要求。整个三维建模过程中，所有的转动部件、热风管路的连接法兰、检修平台的扶梯位置都做了干涉检查，尤其是料层搅拌装置的转动半径，和腔体内壁、布风板的安全距离都控制在合理范围，避免运行过程中出现刮碰，同时搅拌齿的角度经过反复调整，既可以让物料缓慢向下流动，避免出现物料架桥的情况，又不会过度搅拌导致颗粒破碎率上升。设备的支撑脚采用可调式结构，安装时可以根据地面的平整度调整高度，保证设备整体水平，避免料流出现偏载，导致一侧料层厚度不均影响烘干效果。
