立式连续式谷物烘干处理设备结构

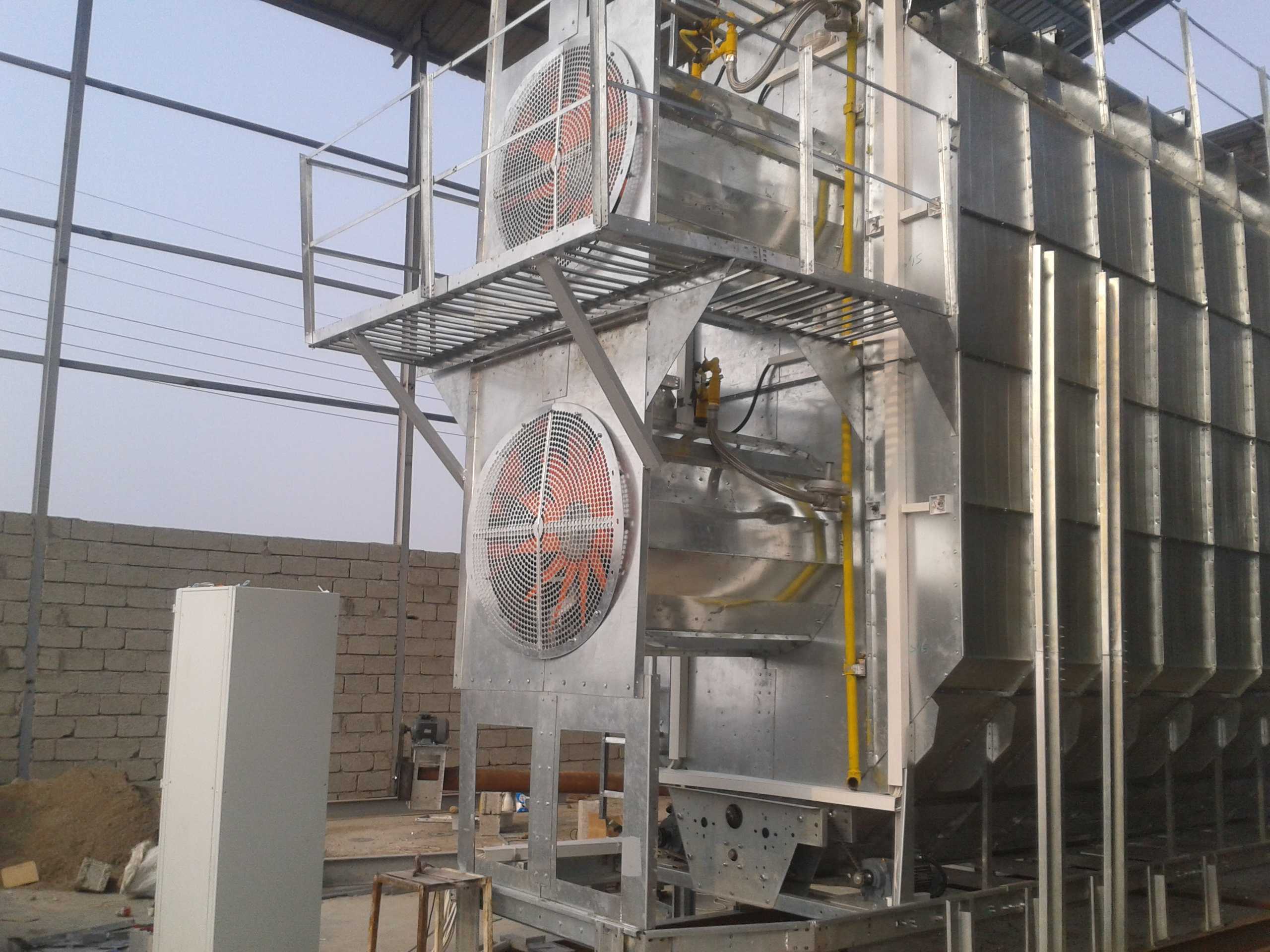

　　这套立式塔式谷物处理设备，核心服务于粮食收储环节的产后降水工序，在东北、华中的规模化种粮基地、地方粮库、粮食加工企业的原料预处理段应用极广，区别于小型家用烘干设备，该结构针对大宗散装谷物的连续化作业设计，单批次处理量可覆盖中型粮库的日收粮需求，避免高水分粮入仓后出现发热霉变、生虫发芽的储粮损耗。从现场安装的结构形态来看，设备主体采用镀锌钢板模块化拼接成型，整体为立式方塔结构，侧面预留的检修走道与防护栏杆沿设备中上部环绕布置，走道宽度满足单人携带检修工具通行的安全要求，设备底部通过型钢支架与混凝土地基预埋螺栓固定，安装时需提前核算地基承载能力，匹配设备满料运行时的总重量，同时预留周边3米以上的操作空间，满足热风管道、

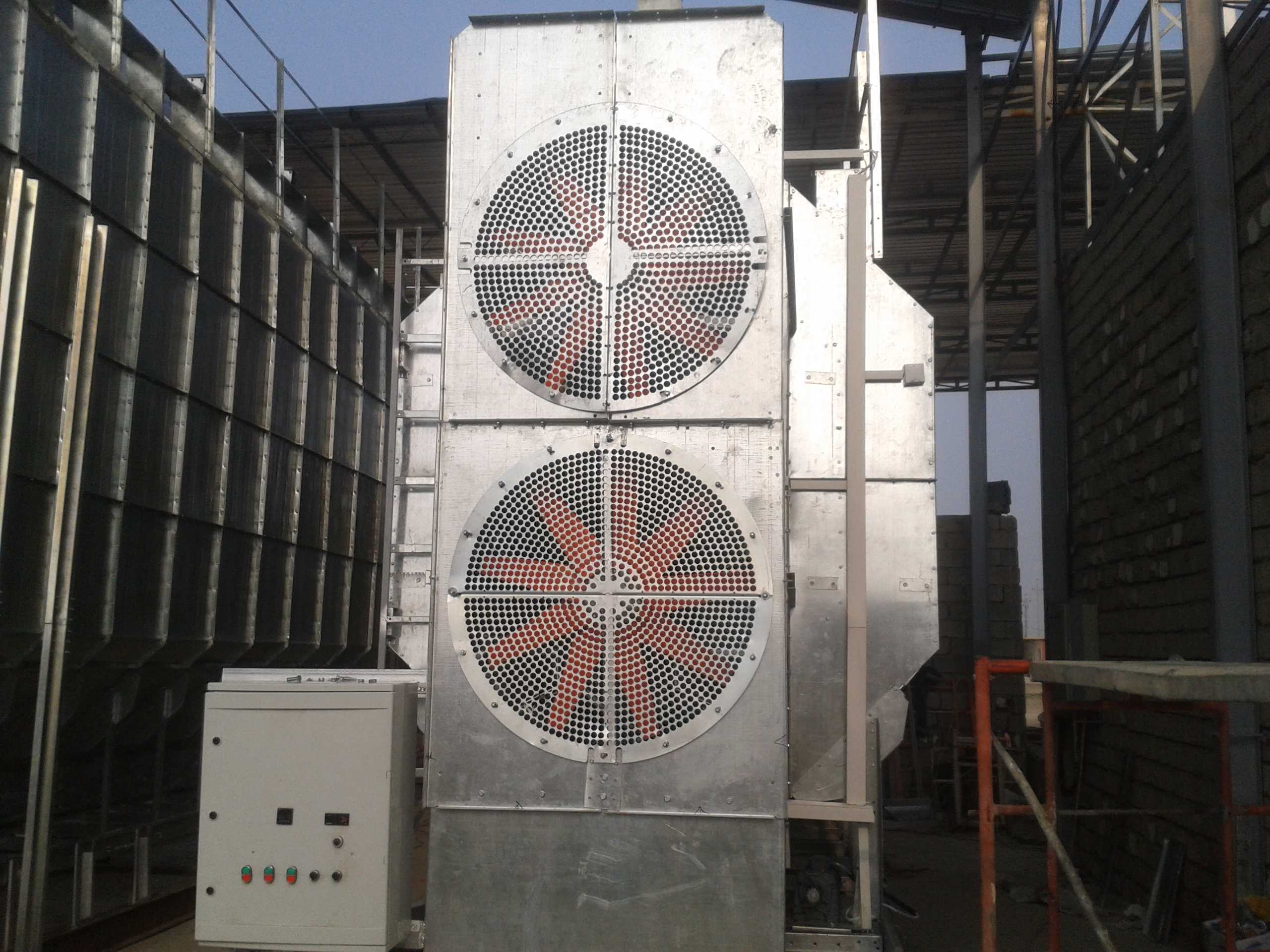

　　进料出料输送设备的接驳需求，以及日常检修、清仓作业的操作边界。设备两侧布置的大直径轴流通风单元，是热风循环系统的核心组成部分，设计时通过风道内部的导流结构，将热风均匀送入塔内的粮层间隙，避免出现局部通风死角导致的谷物干燥不均，区别于横流式烘干结构的风阻缺陷，该结构的风道走向顺着粮粒下落的路径做了分段导流，不同粮层位置的热风风速、温度可根据谷物品种、初始水分做对应调整，既保证干燥效率，也避免高温热风长时间直吹导致的粮粒爆腰、品质下降。设备内部的粮流通道采用错位布置的角状盒结构，粮粒依靠自重从上到下缓慢流动，过程中与穿过粮层的热风充分接触，带走粮粒内部的游离水，干燥段下部设置的缓苏段可让粮粒内部的水分逐步向外扩散，避免表层过度干燥、

　　内部水分无法析出的问题，最终出料谷物的水分可稳定控制在安全储粮标准范围内。从结构设计的角度考量，该设备的模块化钢板拼接结构，既方便长途运输时的拆解装车，也能在现场安装时根据处理量需求灵活调整塔段高度，适配不同规模的用户需求；侧面布置的爬梯与顶部检修平台，满足操作人员定期检查风道堵塞、粮流顺畅度的作业需求，设备外部的黄色管路为温度传感器布线与热风辅助管路，可实时监测不同位置的风温、粮温，避免出现局部温度过高引发的粮食品质劣变甚至安全隐患。在实际应用场景中，该设备可直接与前端的卸粮坑、提升输送机接驳，高水分的玉米、小麦、水稻等谷物经提升机送入设备顶部的储料段，经过干燥、缓苏、冷却段的连续处理后，从底部出料口排出，

　　可直接送入仓储仓房或者后续加工工序，整套流程可实现连续化作业，不需要人工频繁翻粮，相比传统的场地晾晒，既不受阴雨天气影响，也能大幅减少晾晒过程中的抛洒损失、杂质混入问题，尤其适合规模化种植区域的收储季集中作业需求。设计建模过程中，需要重点关注风道的密封结构，避免热风泄漏导致的热效率下降，同时核算粮流通道的倾角，保证粮粒能够依靠自重顺畅下落，避免出现局部积粮导致的堵塞问题，设备主体的防腐处理也需要重点考虑，因为粮食烘干作业环境中存在粉尘、潮气，镀锌层的厚度需要满足长期户外使用的防腐要求，支架部分的型钢需要做对应的加强处理，承受满粮状态下的侧向压力与设备运行时的振动载荷，避免长期运行出现结构变形。
