谷物深层干燥仓储加工设备结构展示

　　这套设备的三维建模还原，是针对北方规模化粮库、大型粮食收储加工点的实际作业场景搭建的，很多刚接触粮食加工设备设计的工程师容易把这类干燥设备和普通塔式烘干机搞混，实际上深床干燥的核心逻辑是依托厚层谷物床实现对流换热，和薄层快速烘干的设备在风路设计、料层厚度控制上完全是两个思路。

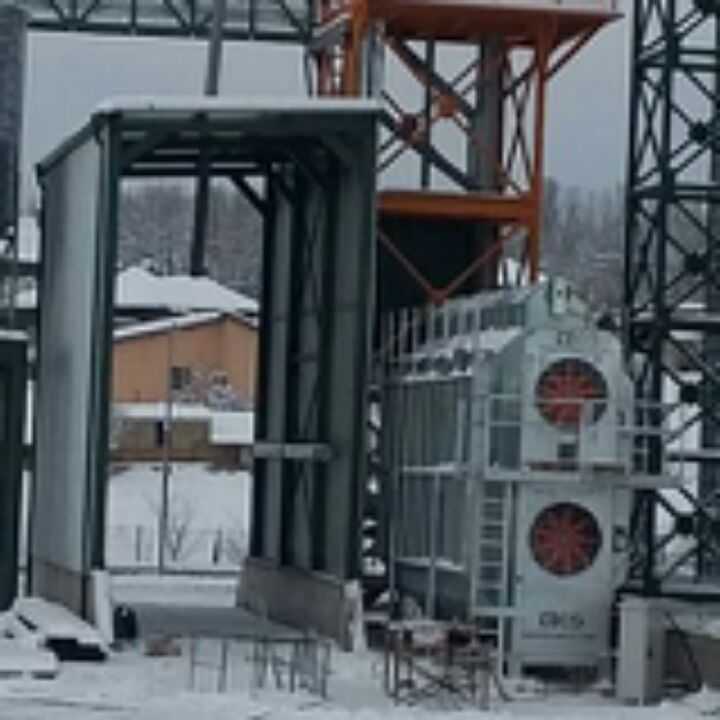

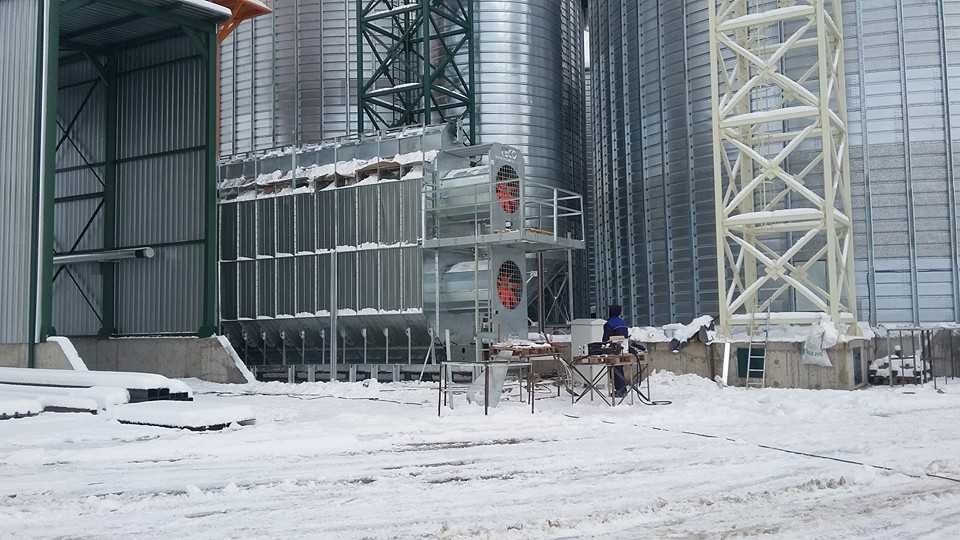

　　从现场安装的边界条件来看，这类设备通常紧邻立式储粮筒仓布设，建模时特意还原了室外露天安装的配套结构：设备主体的干燥段采用模块化波纹板拼接结构，单段模块的宽度适配标准货运车辆的运输限界，不需要现场做额外的裁切加工，到场后只需要通过法兰螺栓拼接就能完成主体组装，侧面的检修爬梯和操作平台采用桁架式结构，在保证人员操作承重的前提下尽可能降低风阻，毕竟北方粮库冬季多强风天气，镂空桁架结构比封闭式平台能减少40%以上的风载荷，降低主体支架的受力负担。

　　设备的核心功能是针对高水分谷物实现缓速降水，和快速烘干设备追求单位时间处理量不同，深床干燥的料层厚度通常控制在1.2米到1.8米之间，热风从设备下部的匀风腔穿过料层向上流动，和谷物形成逆向换热，这种设计的优势是热风的热能利用率能提升30%以上，同时因为谷物在床层内处于相对静止的状态，不会像连续式烘干机那样因为物料流动产生大量破碎率，特别适合玉米、鹰嘴豆、扁豆这类表皮容易破损、需要保证籽粒完整度的粮食品种。建模时特意还原了下部的匀风板结构，匀风板的开孔率沿进风方向做梯度变化，靠近热风入口的区域开孔率更低，避免局部风速过高吹透料层形成风洞，导致局部谷物干燥不充分，远风端开孔率逐步提升，保证整个床面的风速差控制在10%以内，让整批谷物的降水均匀度偏差不超过2个百分点。

　　从设计思路上看，这套设备没有采用复杂的运动部件，床层的进出料采用间歇式控制，谷物装满干燥床后关闭进料闸板，开启热风循环系统，根据初始水分含量设定干燥时长，过程中不需要翻搅物料，靠温湿度梯度自然实现水分的逐层迁移，这种设计的好处是设备的运维成本极低，没有复杂的传动链条、搅龙部件，日常只需要检查匀风腔的积尘、风机的轴承润滑即可，非常适合北方偏远地区的粮库使用，不需要配备专业的机修人员驻场。设备侧面的观察窗按1.5米的间距均匀布设，操作人员在外部就能直接观察料层的状态，不需要频繁打开检修门进入设备内部，冬季作业时也能减少热量流失。

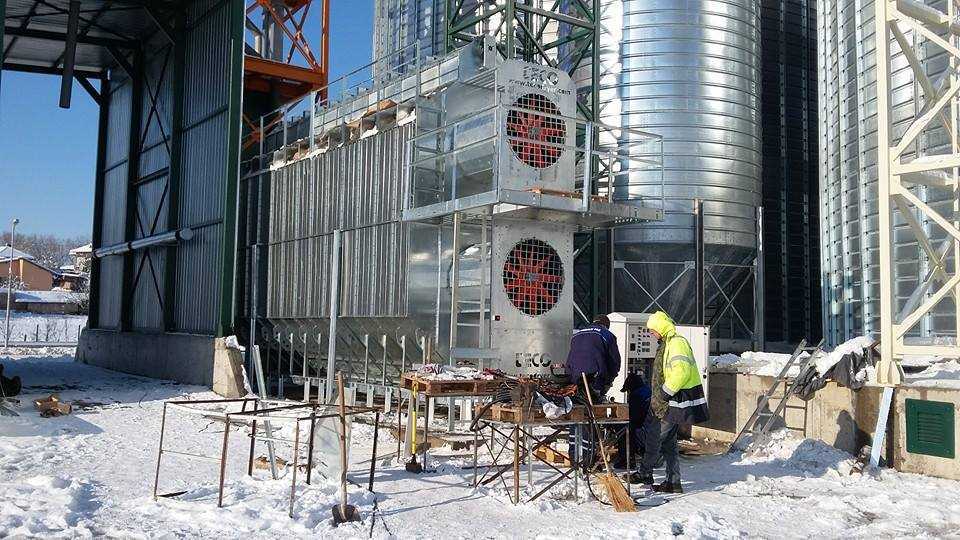

　　安装时需要注意的边界尺寸：设备主体和旁边储粮筒仓的净距要保留至少2.5米的检修通道，方便后期更换侧面的密封胶条、清理匀风腔的残留杂物；设备基础的标高要比室外地面高出30厘米，避免冬季积雪融化后积水倒灌进下部的热风室，建模时还原了现场的积雪场景，就是为了提醒设计人员注意北方室外安装的防水、防冻细节，热风管道的外部要包裹厚度不小于50毫米的保温岩棉，避免热风在输送过程中温降过大，影响干燥效率。另外设备的排湿口要朝向当地冬季主导风向的下风侧，避免排出的湿空气遇冷后在设备顶部、筒仓壁面结露结冰，长期腐蚀钢结构件。

　　很多新手建模时容易忽略的细节是设备的料位计安装位，在干燥床的进料端、中段、出料端分别预留了阻旋式料位计的安装法兰，能自动控制进料闸板的开合，保证料层厚度始终维持在设计区间内，不会出现料层过薄导致热风短路、料层过厚增加风阻导致风机负载超标的问题。配套的热风系统采用离心风机，风机的减震底座和设备主体做软连接，避免风机运行时的振动传递到干燥床主体，导致螺栓松动、焊缝开裂，这些细节在三维模型里都做了1:1的还原，能直接给后续的结构出图、现场安装指导提供参考。
