农业谷物深层干燥加工设备结构设计

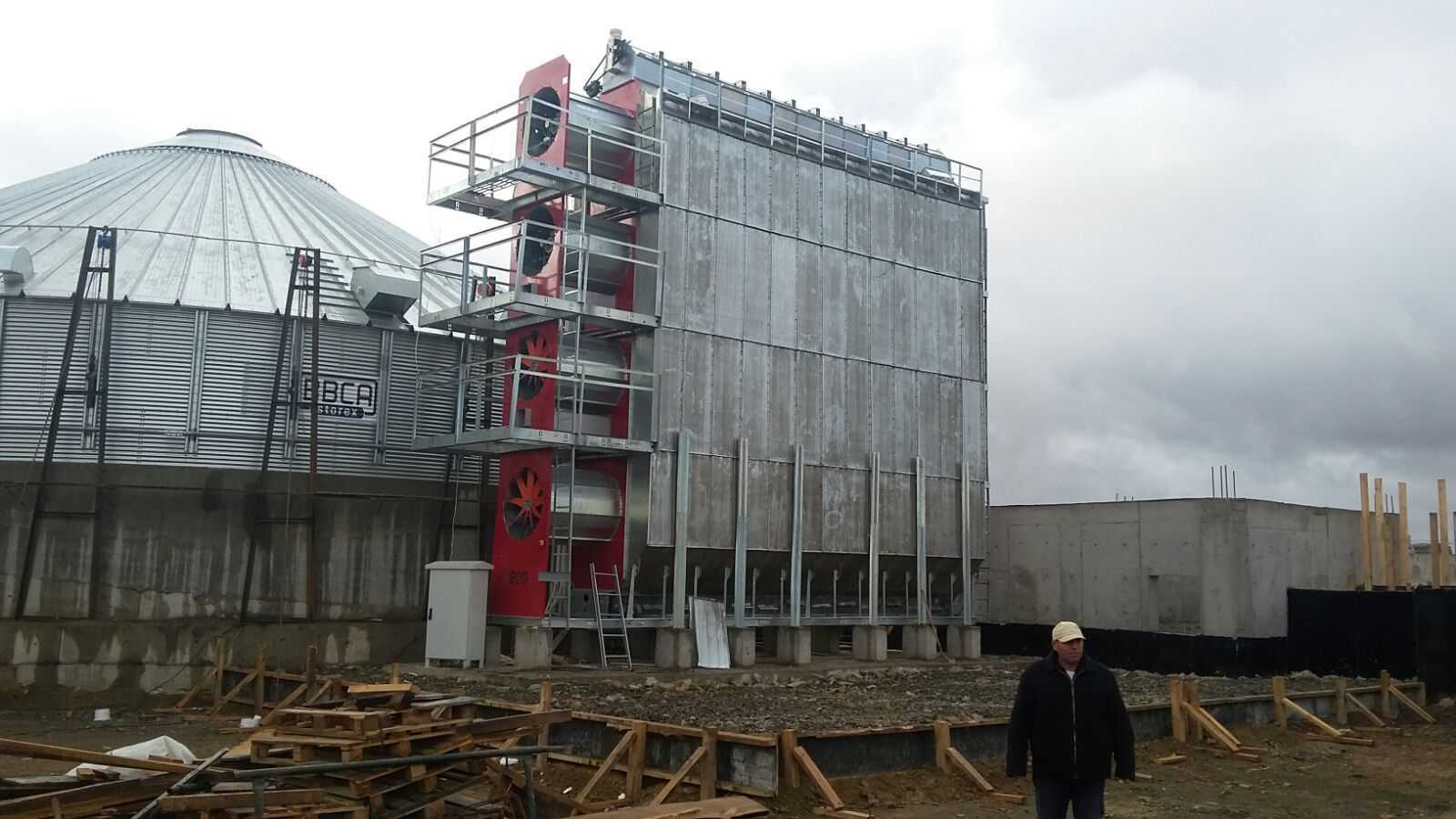

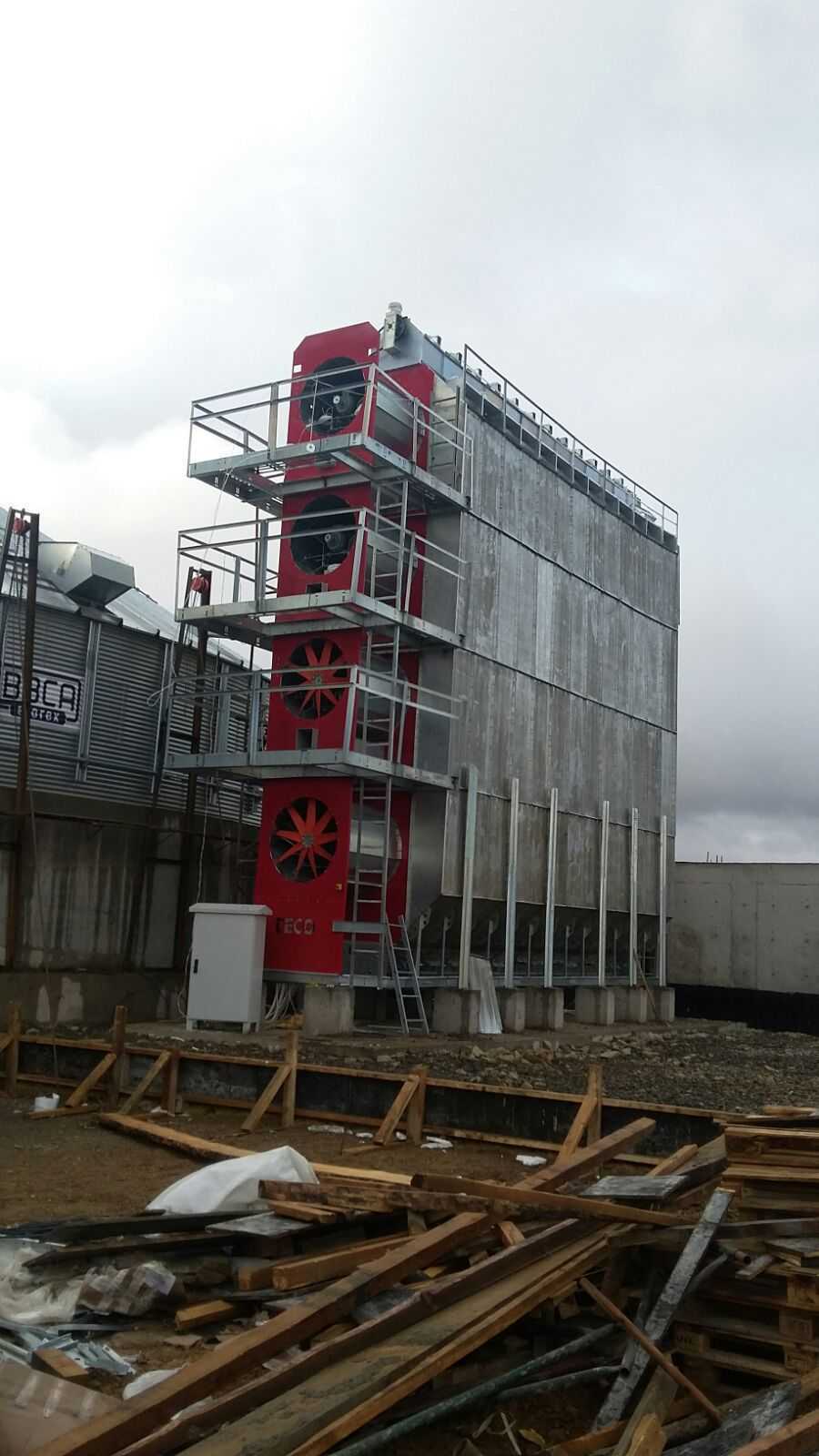

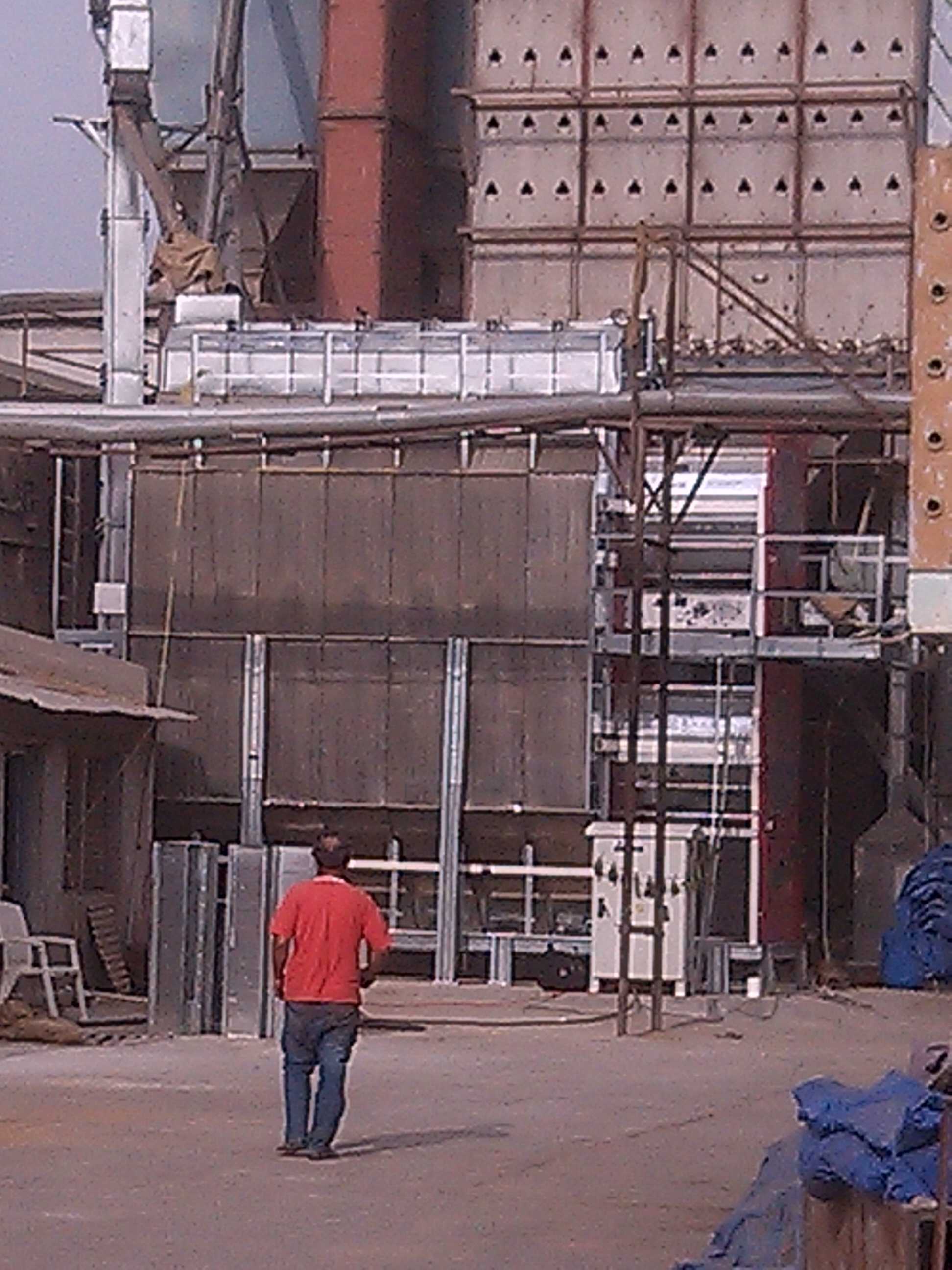

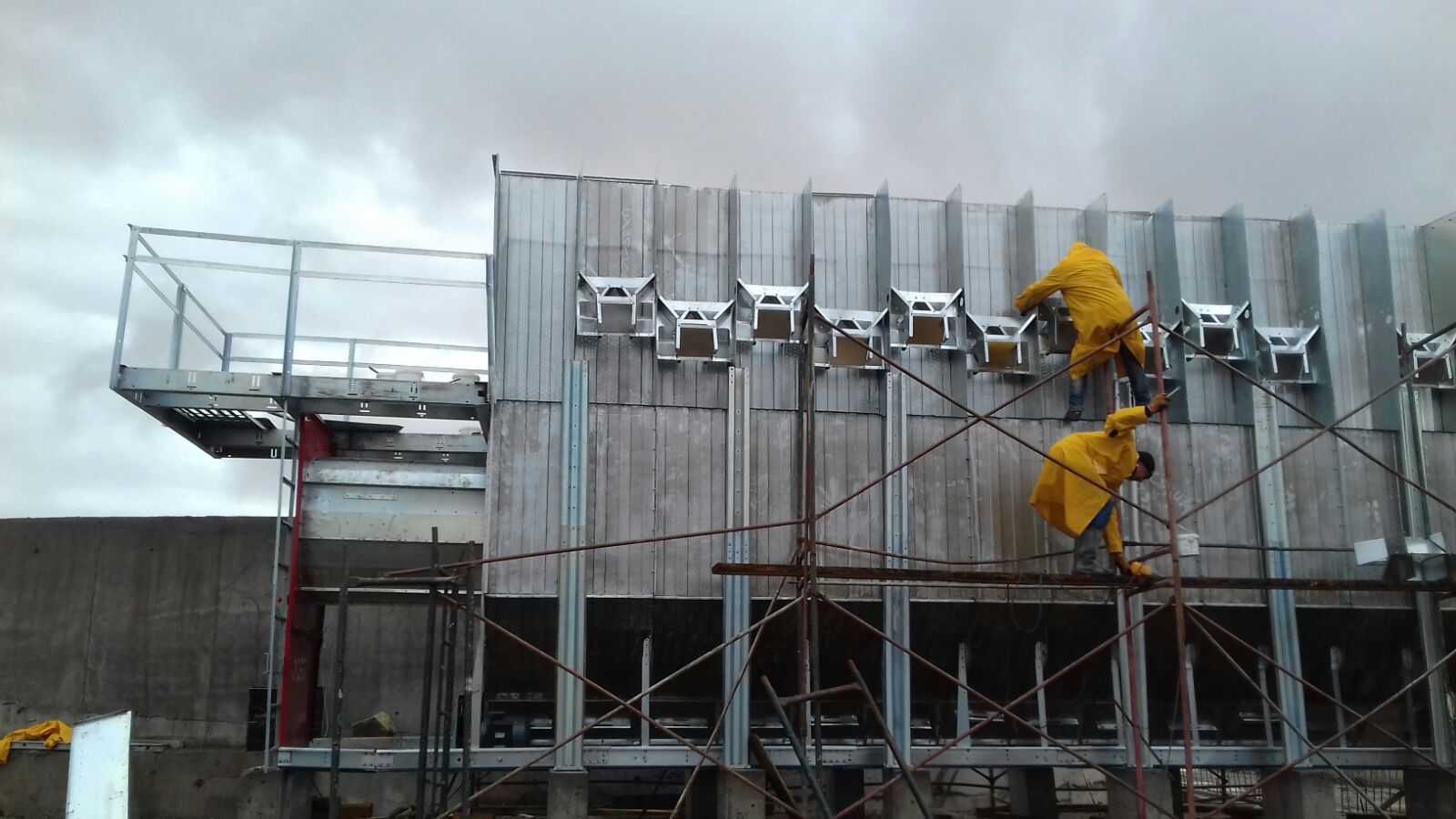

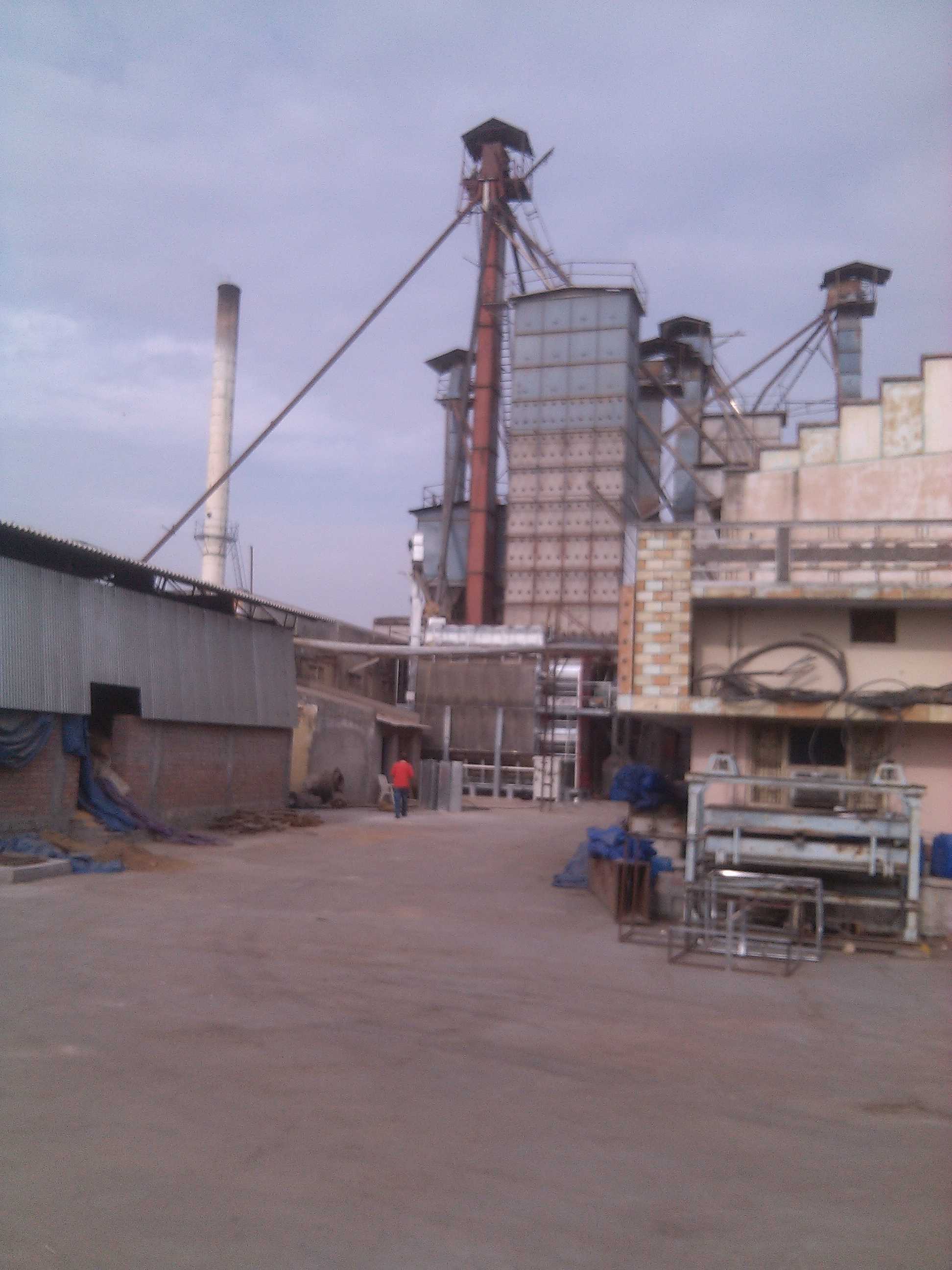

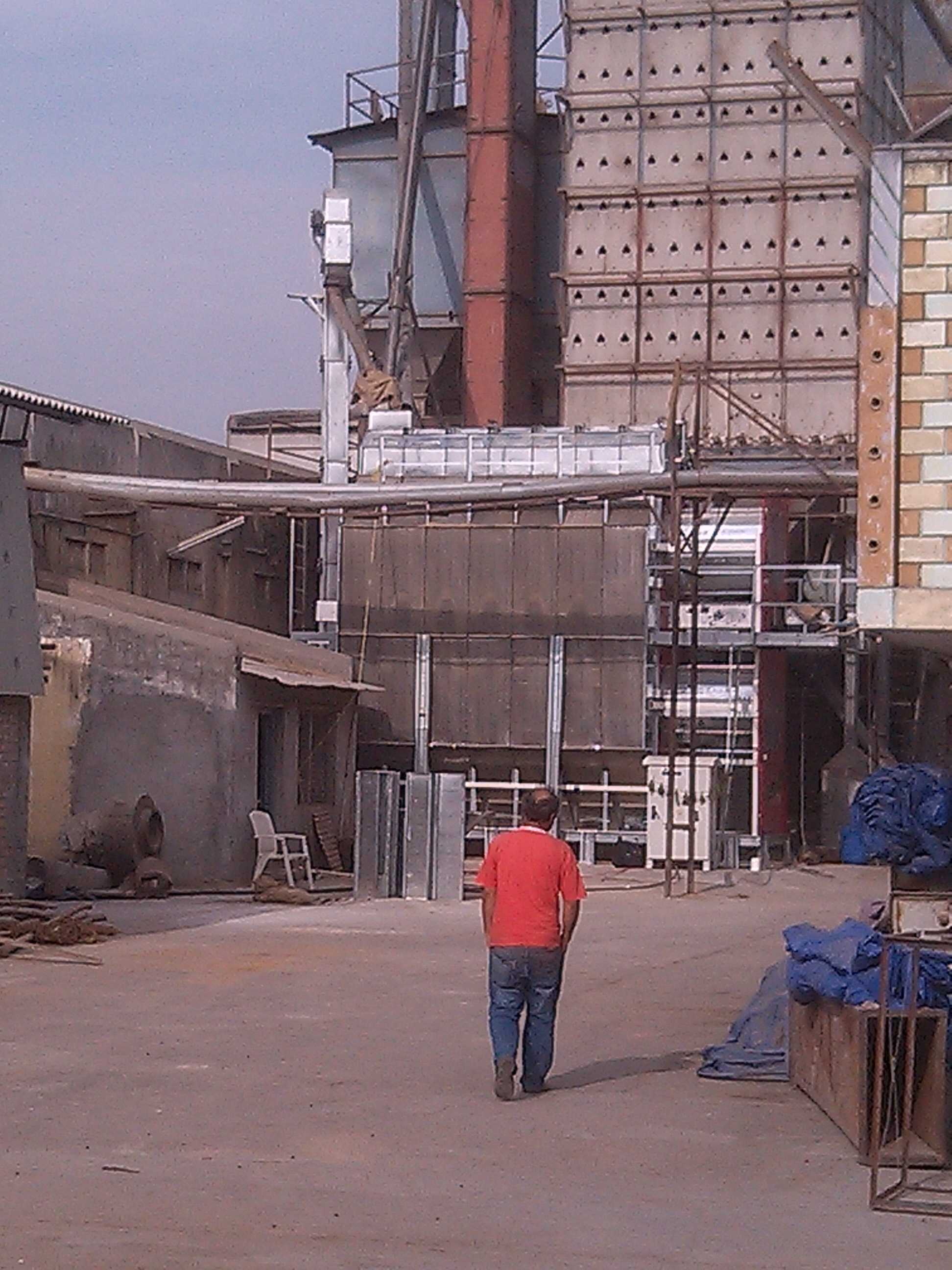

　　在粮食产后处理环节，干燥工序是决定储粮品质、降低产后损耗的核心工段，深层干燥设备作为连续式大批量粮食处理的核心装备，其结构设计直接决定了干燥均匀度、能耗水平与作业适配性。从现场安装场景来看，该类设备采用模块化分段式钢结构主体，主体干燥塔段采用方箱式层叠结构，单段塔节高度控制在2.2-2.8m区间，整体安装完成后总高度根据处理量不同覆盖12-18m范围，设备安装基础需做硬化找平处理，周边预留不小于3m的检修通道，满足进粮、出粮、热风管路、除尘管路的排布空间要求，设备主体与周边厂房立柱的安全净距不小于1.5m，避免热胀冷缩或设备振动带来的干涉风险。

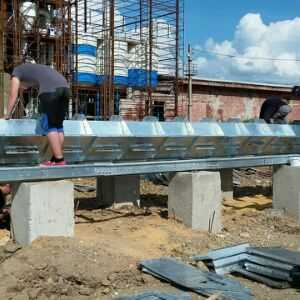

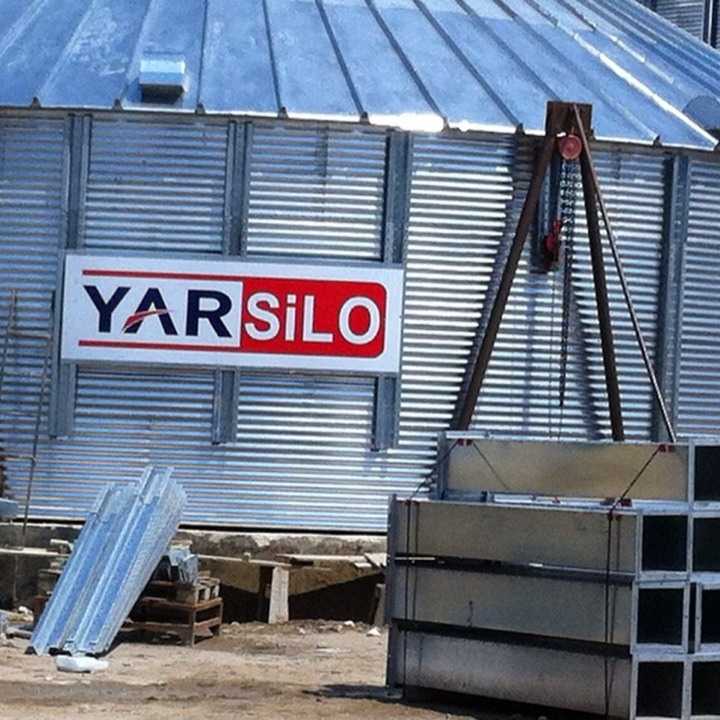

　　设备的核心功能是通过可控的热风介质，在厚料层条件下完成谷物的降水作业，区别于薄层干燥设备，深层干燥的料层厚度可达0.6-1.2m，热风穿过料层时与谷物充分接触换热，单位容积处理量更高，热效率较薄层设备提升30%以上，适配北方玉米、南方水稻等大宗粮食的集中收储干燥需求。设备内部设计有交错排布的角状盒风道，进风角盒与排风角盒间隔布置，热风从进风角盒侧面开孔均匀溢出，穿过谷物层后从相邻的排风角盒汇集排出，角盒的开孔率沿料层高度方向做梯度设计，下部靠近热风入口段开孔率控制在12%，上部排风段开孔率提升至18%，避免料层上下部风速不均导致的局部过干或降水不足问题。

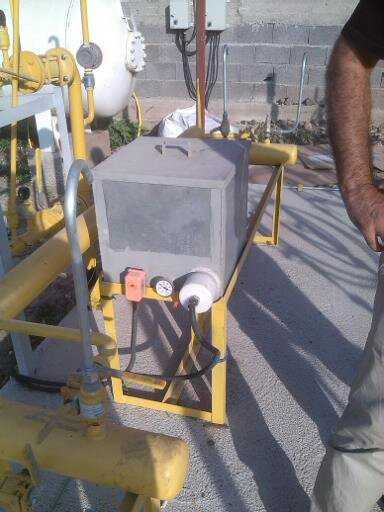

　　从设计思路层面，该类设备优先考虑连续作业的稳定性，进粮段设计有均布布料机构，通过往复式匀料板将进粮刮板机输送来的谷物均匀铺撒在干燥塔截面上，避免偏料导致的热风短路；排粮段采用变频控制的叶轮式排粮机构，可根据谷物初始含水率、目标含水率灵活调整排粮速度，控制谷物在干燥段内的停留时间，停留时间调节范围覆盖40min-120min，适配不同品种谷物的干燥特性，比如玉米干燥时可适当延长停留时间采用较低热风温度，避免玉米爆腰率升高，水稻干燥时可适当提高风速缩短停留时间，减少稻谷爆腰增碎。设备的热风供给系统配套独立的热风炉与混风室，可将热风温度稳定控制在45-120℃区间，针对不同粮食品种设定对应热风温度，混风室设计有冷风补风阀，可根据热风出口温度实时调整冷风补入量，避免热风温度骤升灼伤谷物胚芽，影响后续粮食品质与种用价值。

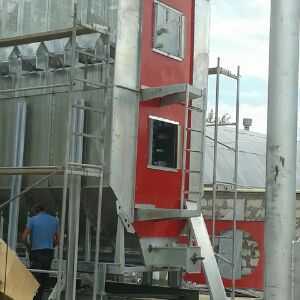

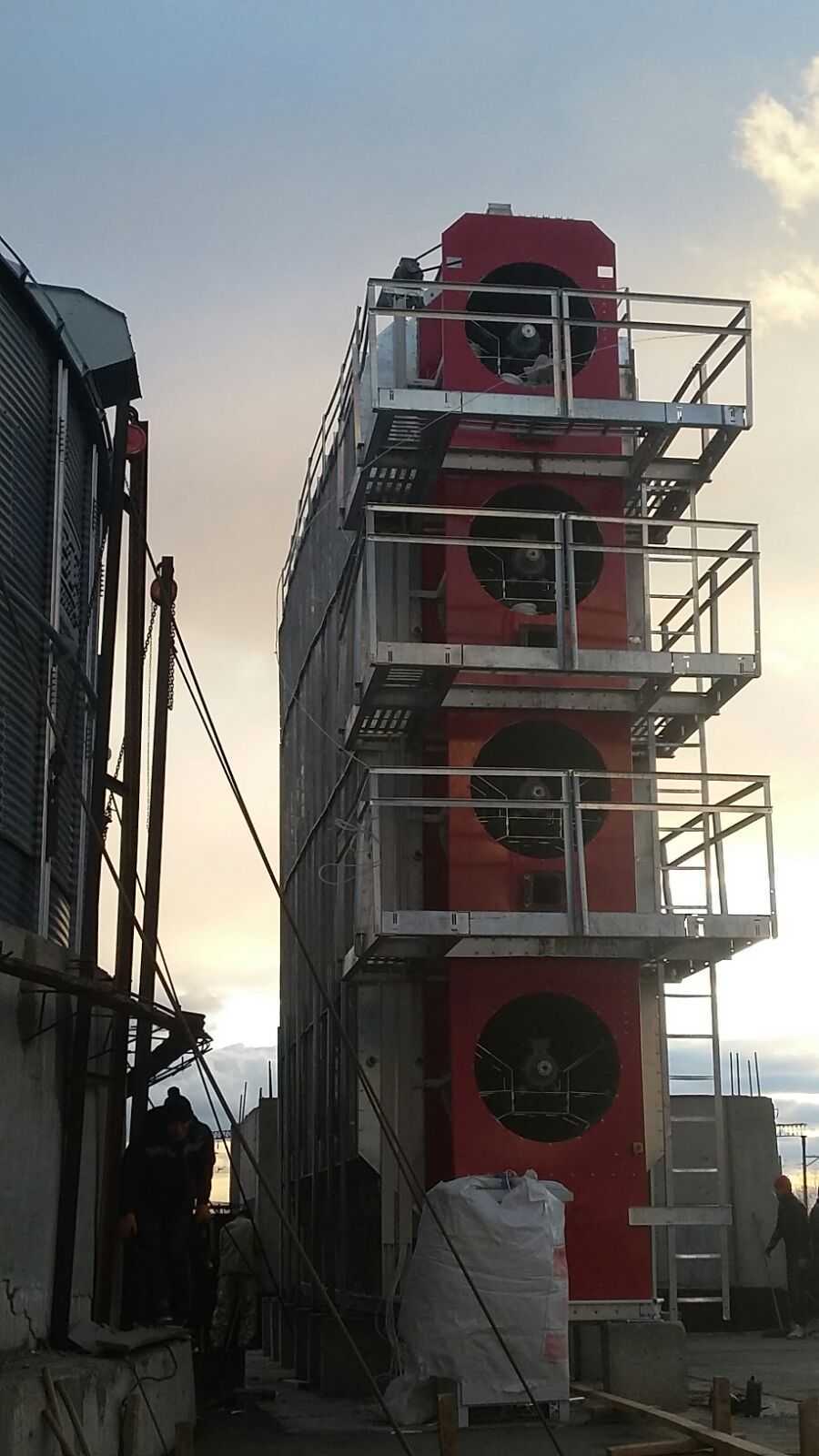

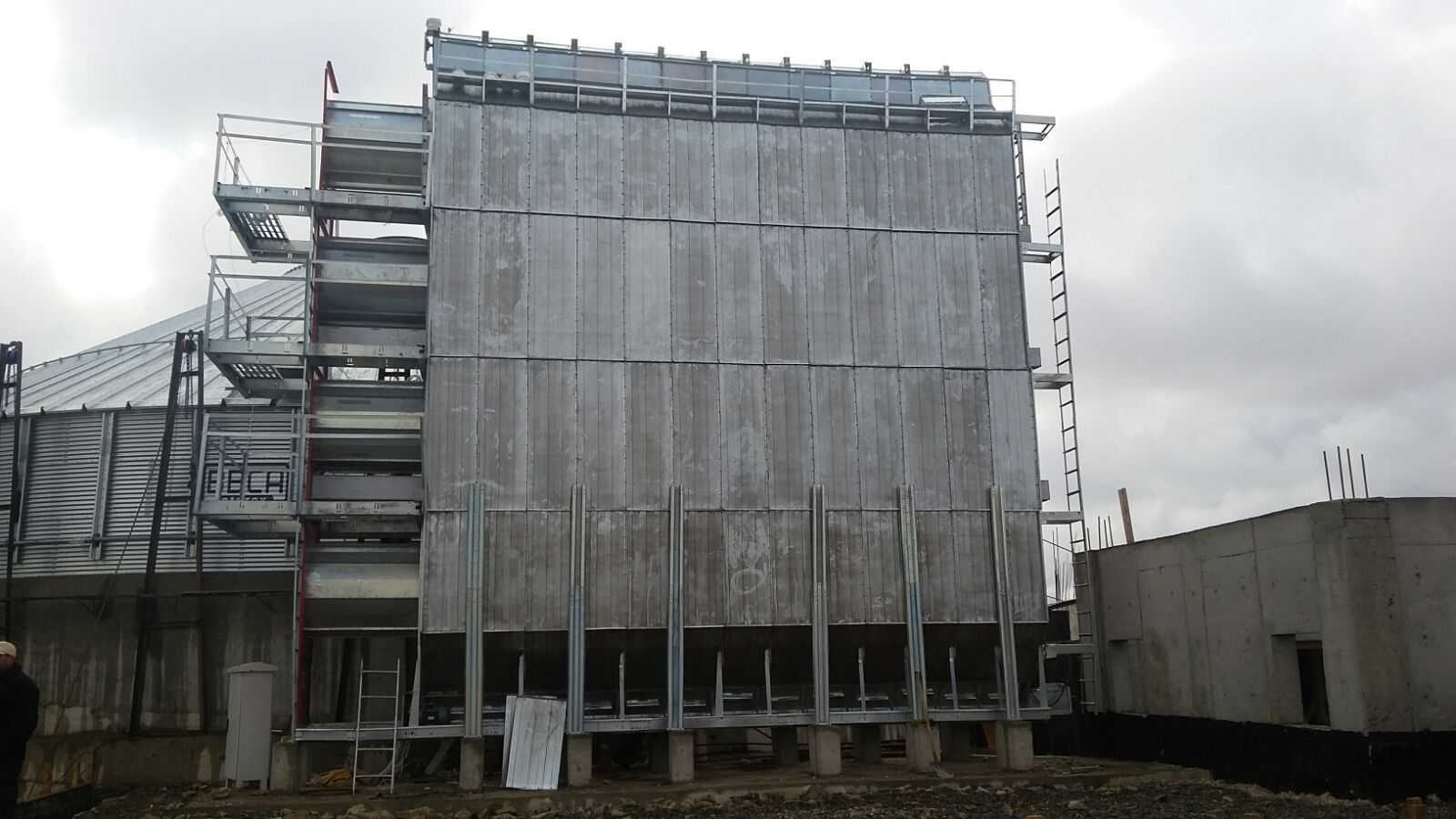

　　设备的外部配套结构包含上料提升机、除尘系统、出料输送机构，上料提升机采用畚斗式垂直提升结构，安装于干燥塔侧面，与塔体进粮口采用软连接，隔绝提升机振动对塔体结构的影响；除尘系统在塔体排风段、进出料口均设置吸尘罩，通过管道连接至布袋除尘器，控制干燥作业过程中的粉尘外溢，满足车间作业环保要求；出料输送机构可直接对接后续的仓储输送线或冷却工段，实现干燥-冷却-进仓的连续化作业。在结构强度设计上，干燥塔主体框架采用型钢焊接结构，壁板采用3mm厚冷轧钢板拼接，内部角状盒采用1.5mm厚镀锌钢板冲压成型，所有与热风接触的钢结构件均做耐高温防锈处理，设备整体可承受-10℃到45℃的环境温度作业，适配国内多数粮食主产区的收储季作业环境。设备的检修设计充分考虑现场运维需求，每段塔节均设置有密封检修门，检修门采用耐高温硅胶条密封，开门位置对应内部角盒检修空间，运维人员可进入塔内完成角盒清理、堵料疏通等作业，塔体外部设置有分段式爬梯与检修平台，平台护栏高度不低于1.2m，满足高空作业安全规范要求。
