谷物干燥工艺配套设备结构设计方案

　　在粮食产后处理环节，谷物干燥设备是衔接田间收获与仓储加工的核心装备，其结构设计的合理性直接决定了不同品类谷物的干燥均匀度、爆腰率控制水平以及产后损耗率。从实际应用场景来看，这类设备需要覆盖从种粮大户的田间移动式作业，到中型粮库的固定式集中干燥，再到特色杂粮加工企业的精细化干燥需求，不同场景下的安装边界、处理量要求、温湿度控制精度都存在明显差异，这也是三维结构设计阶段需要优先锚定的核心边界条件。

　　从设备实际用途出发，谷物干燥的核心目标并非单纯降低谷物含水率，而是在抑制有害昆虫、霉菌滋生的同时，避免水稻等谷物种子发芽率下降，减少稻谷、杂粮因含水率过高引发的品质劣变、变色变质问题。针对不同谷物的物理特性差异，干燥段的结构设计需要做针对性适配：比如玉米籽粒粒径大、表皮致密，热风穿透路径需要做加长设计，同时控制热风风速避免籽粒表皮破损；开心果、鹰嘴豆、扁豆这类特色杂粮，颗粒大小不均、部分品类带壳，需要在干燥仓内设置匀料翻板结构，避免局部积料导致的干燥不均，同时严格控制干燥温度区间，防止果仁内的油脂氧化影响成品风味。

　　在产品功能特性的设计逻辑上，整套干燥结构需要兼顾顺流、逆流、混流多种干燥工艺的适配性，进料段设置的均料机构要保证谷物以均匀厚度落入干燥层，避免出现热风短路的局部过干或欠干区域；排料段的无级变速排料机构可以根据不同谷物的含水率要求，调整谷物在干燥仓内的停留时间，匹配不同批次谷物的初始含水率差异。热风分配室的结构设计采用渐扩式风道，配合可调式导流板，让整个干燥截面的热风风速差控制在5%以内，避免边角区域风速过低导致的干燥死角。

　　设计思路上，首先要根据目标处理量确定干燥仓的有效容积，以日处理30吨谷物的中型设备为例，干燥仓的有效高度控制在4.2米左右，筒体直径1.8米，配套的热风炉接口尺寸匹配直径400mm的热风管道，设备整体安装高度控制在6.5米以内，适配国内大部分乡村粮库、加工车间的厂房层高限制，设备底座的安装孔位按照通用混凝土基础的载荷分布设计，单脚静载荷不超过2吨，降低现场基础施工的成本。设备侧面设置的检修门位置距离操作平台高度控制在1.2米，方便运维人员进入仓内清理残留谷物、检修匀料结构，所有与谷物接触的内壁面都做圆弧过渡处理，避免直角区域积料霉变，符合粮食加工设备的卫生设计要求。

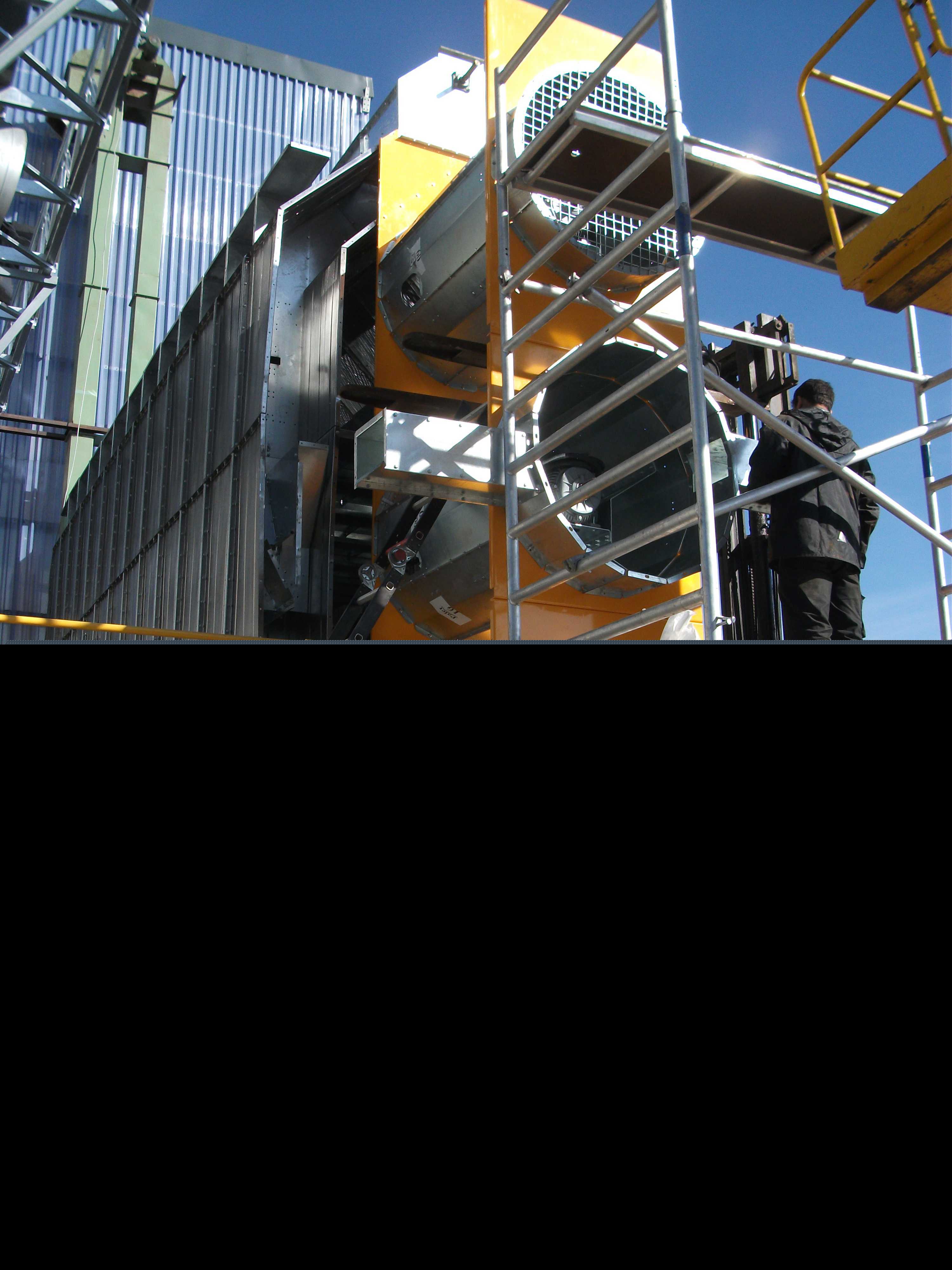

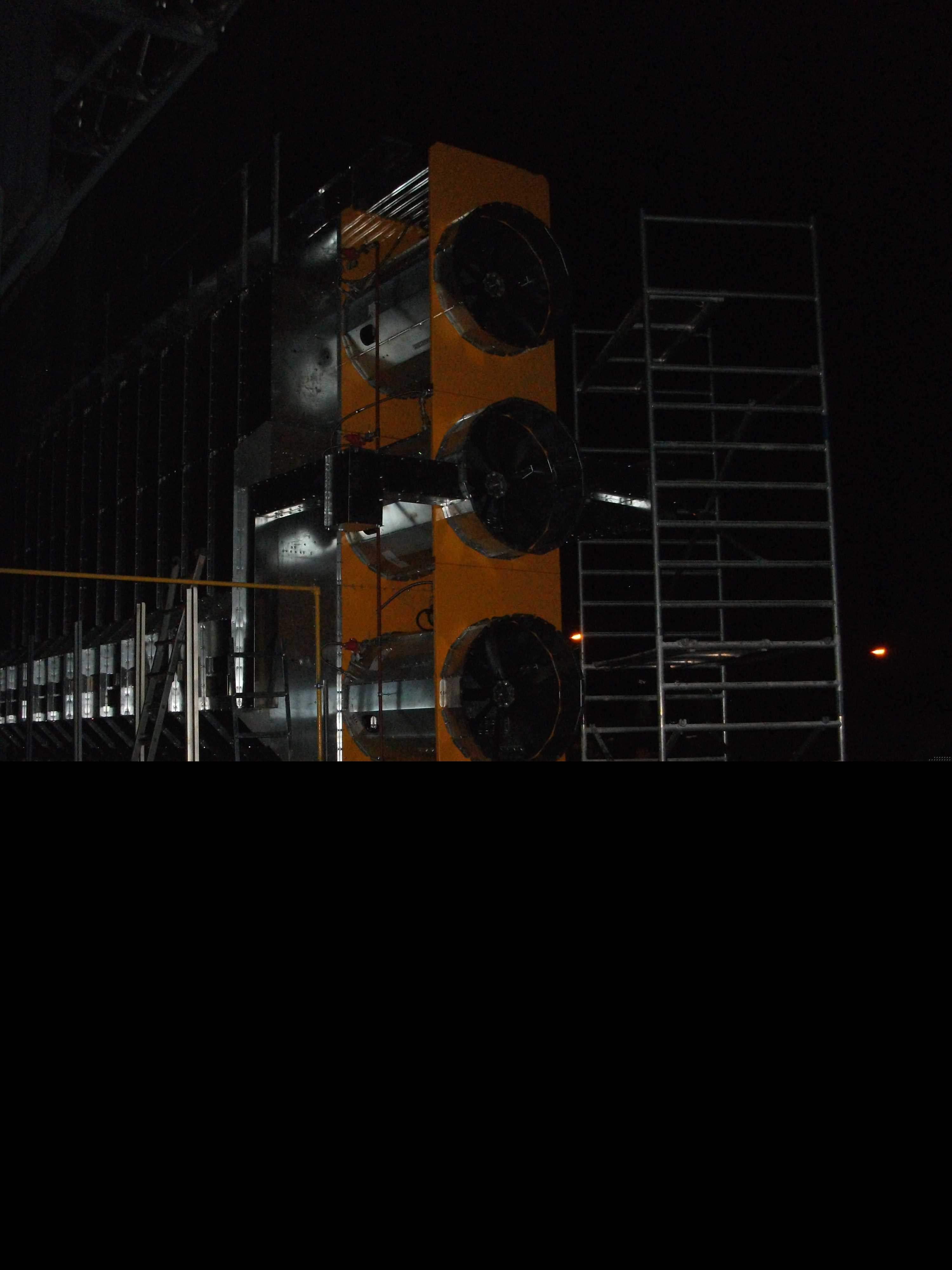

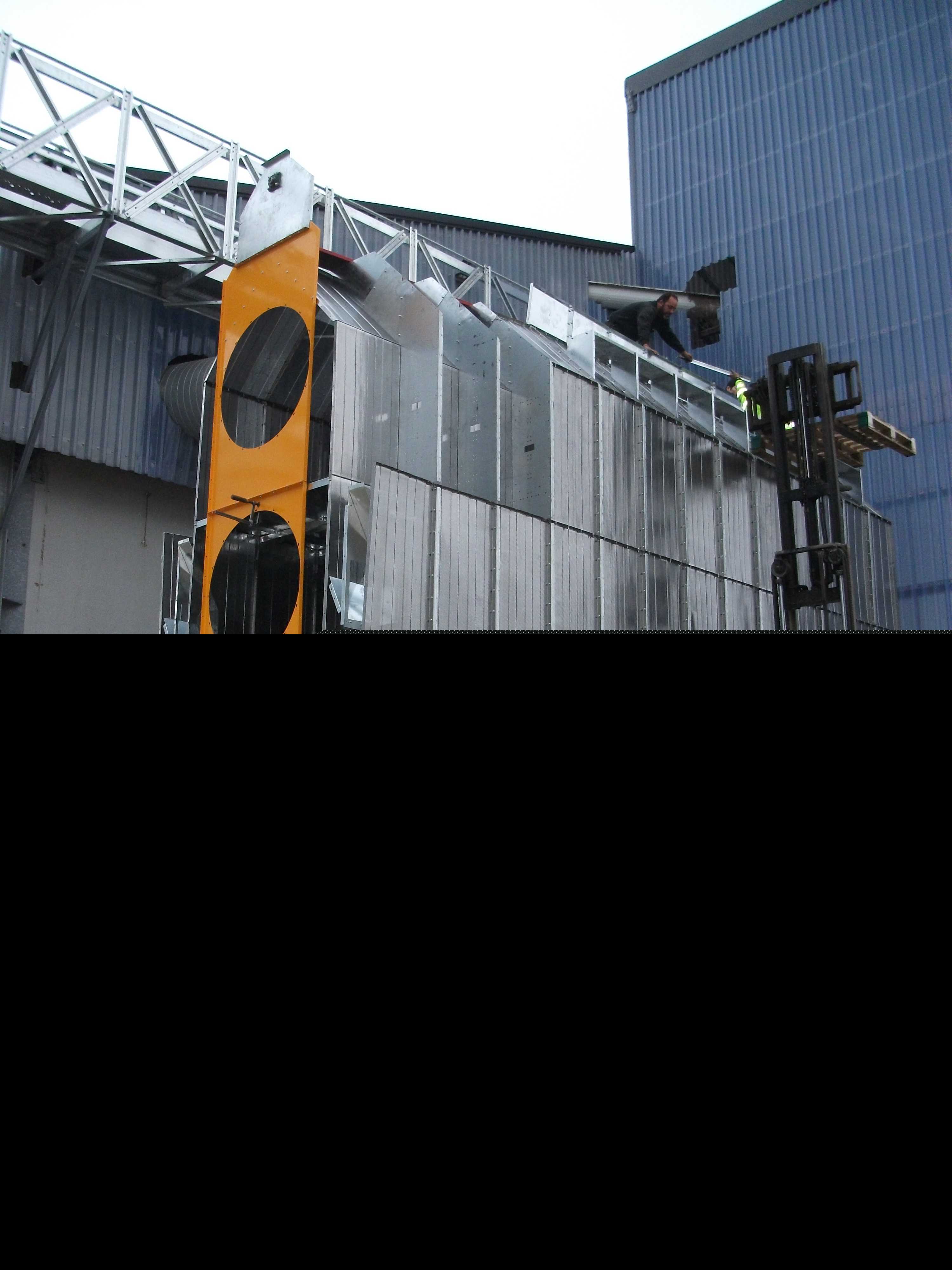

　　从安装边界来看，设备的进料口位于顶部中心位置，适配上方配套的提升机出料口位置偏差范围在±100mm以内，进料口设置的软连接段可以抵消设备运行过程中的微小振动，避免硬连接引发的结构疲劳。出料口位于底部中心，下方可直接对接皮带输送机或者临时储料仓，出料口的法兰尺寸采用通用粮食机械的标准接口，不需要额外做转接件就能和上下游设备配套。设备侧面的热风入口、废气排出口的位置都预留了足够的管道安装空间，废气排出口的风速设计控制在3m/s以内，避免携带过多轻质谷壳杂质，后续配套除尘设备的阻力也能控制在合理区间。

　　在结构细节处理上，干燥仓的保温层采用50mm厚的岩棉材质，外覆0.5mm厚的彩钢板，既可以减少干燥过程中的热量损耗，也能避免设备外壁温度过高引发的操作人员烫伤风险。仓内设置的多个温度传感器安装座位置，按照干燥段的高度分层布置，能够实时监测不同高度位置的谷物温度与热风温度，为后续的自动化控制系统提供准确的参数采集点位。针对谷物干燥过程中可能出现的结露问题，设备顶部的废气室设计有一定的倾斜角度，结露形成的水滴可以顺着斜面流向侧壁的导流槽排出，不会滴落到干燥完成的谷物上造成局部回潮。

　　整套结构的三维建模过程中，所有的钣金件、型材件都按照实际加工的公差要求做了参数化设计，板材的折弯半径、焊接坡口尺寸都符合通用粮食机械的加工工艺要求，不需要额外做工艺转化就能直接投入生产制造，不同功能段的模块采用螺栓连接的方式拆分，方便设备的长途运输与现场组装，单个模块的重量控制在2吨以内，适配普通的现场吊装设备能力，不需要额外调用大吨位吊机就能完成安装作业。
