多品类谷物烘干处理专用干燥设备结构

　　在粮油加工与农产品产后处理环节，谷物干燥设备是衔接田间收获与仓储加工的核心装备，直接决定收粮季的作业效率与粮食品质。这套干燥设备的三维结构设计，覆盖了从大宗粮食到特色坚果的多品类物料适配需求，可完成玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种颗粒状农产品的降水烘干作业，适配不同产区、不同收获期的物料处理要求。

　　从实际作业场景出发，设备的结构设计充分考虑了粮站、农产品加工合作社、中小型粮油加工厂的场地条件，整体采用立式模块化排布，主体干燥段为矩形立式腔体，外部采用保温蒙皮与型钢框架组合的承载结构，安装时仅需平整硬化地面即可完成固定，无需额外搭建复杂的混凝土基础，降低现场施工的周期与成本。设备的进料端设置在腔体顶部，配套匀料布料结构，可避免物料进仓时出现局部堆积导致的烘干不均问题，出料端位于腔体下部，搭配可调速的排料机构，可根据不同物料的含水率要求调整物料在干燥腔内的停留时间，匹配不同品类的烘干工艺参数。

　　干燥腔内部的风道设计采用错流与混流结合的布风结构，热风从腔体侧部的分风通道均匀送入料层，穿过物料层后从顶部的排湿通道排出，避免出现局部热风短路导致的物料过烘或者烘干不足问题。针对不同物料的物理特性，内部的导料板角度、料层厚度控制结构做了适配性调整：处理玉米、稻谷这类大宗粮食时，可调整导料板角度加大料层厚度，提升单批次处理量；处理开心果、核桃这类外壳坚硬、内部含水率梯度大的坚果类物料时，可调整料层厚度并降低排料速度，延长热风与物料的接触时间，保证内部水分充分析出的同时避免外壳开裂影响成品品相；处理扁豆、鹰嘴豆这类小粒径杂豆时，配套的筛网式承料结构可避免小颗粒物料漏入风道，同时保证热风穿透效率。

　　设备的外形尺寸设计充分考虑了道路运输的限界要求，整体宽度控制在常规货运车辆的装载宽度范围内，主体段可拆分为多个独立模块，长途运输时无需办理超限运输许可，到场后仅需通过法兰连接即可完成主体拼装，大幅降低设备的转运与安装难度。设备侧面预留了清灰门与检修通道，日常维护时可打开侧门清理风道内堆积的物料碎屑与粉尘，检查导料板、承料筛网的磨损情况，无需整体拆解设备腔体，降低日常运维的工作量。

　　从结构设计的细节来看，所有与物料接触的部位均采用圆弧过渡处理，避免出现直角积料死角，防止物料长期堆积发生霉变影响后续批次的产品品质；热风入口处设置有匀风板，可将热风均匀分散到整个料层截面，避免局部风速过高吹走小粒径物料，或者局部风速过低导致烘干效率下降；排湿通道处设置有挡料栅格，可阻挡随气流带出的物料碎屑，减少物料损耗同时避免碎屑排入外部环境。针对不同产区的环境温度差异，设备的保温层厚度做了冗余设计，在北方低温环境下作业时可减少腔体的热量散失，降低热风炉的能耗，提升整体热效率；在南方高湿环境下作业时，排湿通道的坡度设计可避免冷凝水回流到干燥腔内打湿已烘干的物料，保证烘干后物料的含水率均匀稳定。

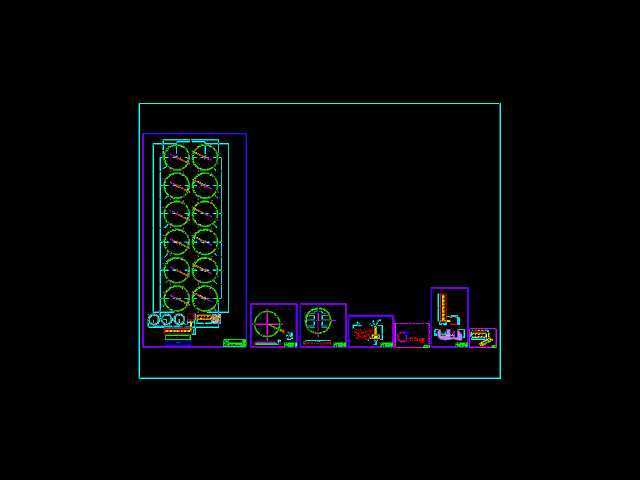

　　这套设备的三维建模过程中，对所有运动部件做了干涉检查，排料机构的转动件、布料器的摆动件与腔体结构之间预留了足够的安全间隙，避免设备运行过程中出现卡滞、摩擦异响等问题；同时对主体框架做了载荷校核，满料状态下框架的形变控制在允许范围内，保证长期满载作业时结构的稳定性。设备的接口设计充分考虑了与上下游设备的配套适配性，顶部进料口可匹配斗式提升机、皮带输送机的出料端，下部出料口可直接对接后续的仓储输送线或者冷却设备，无需额外制作转接结构，方便用户根据自身的生产线布局做灵活搭配。
