谷物深层干燥通风换热设备结构设计

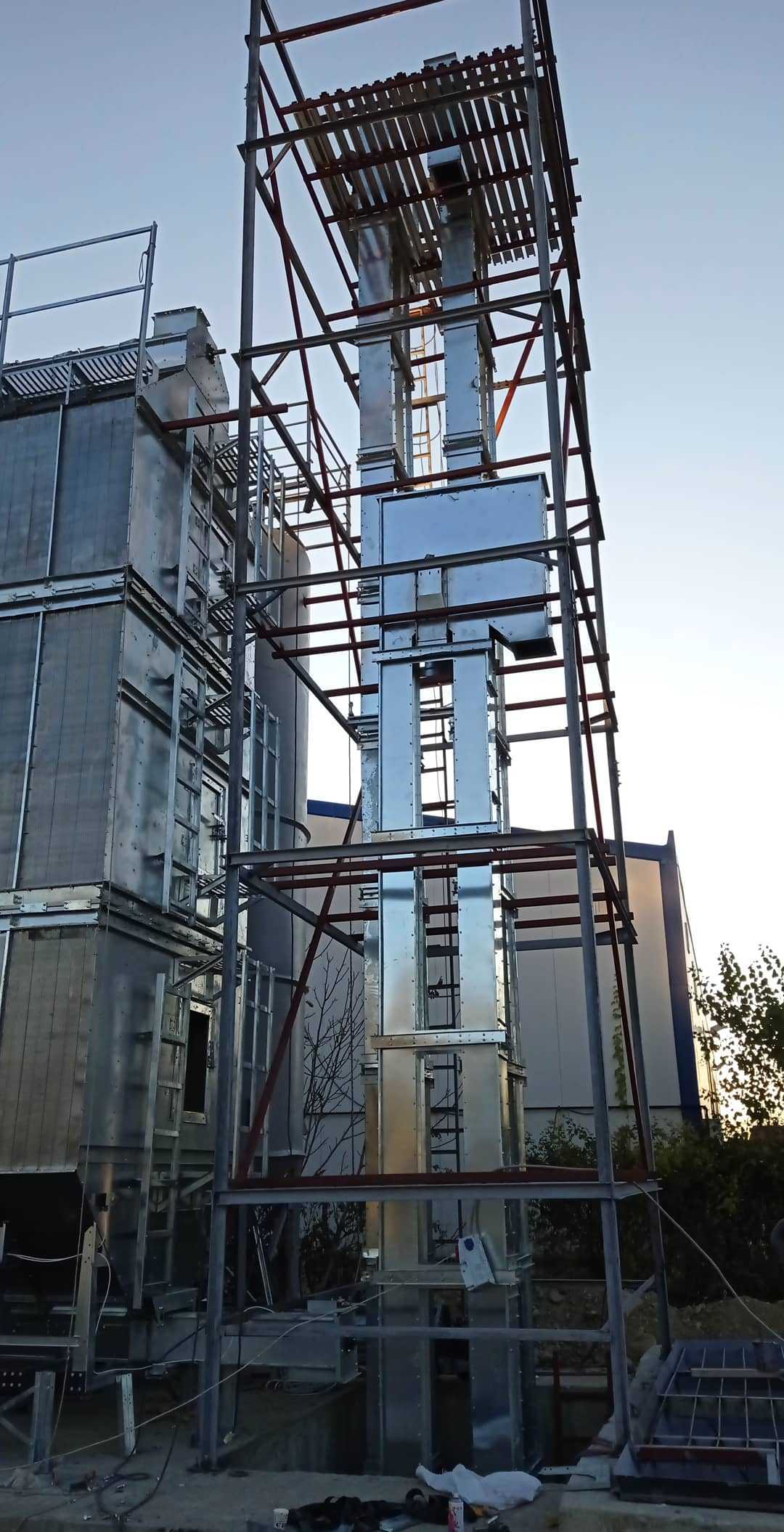

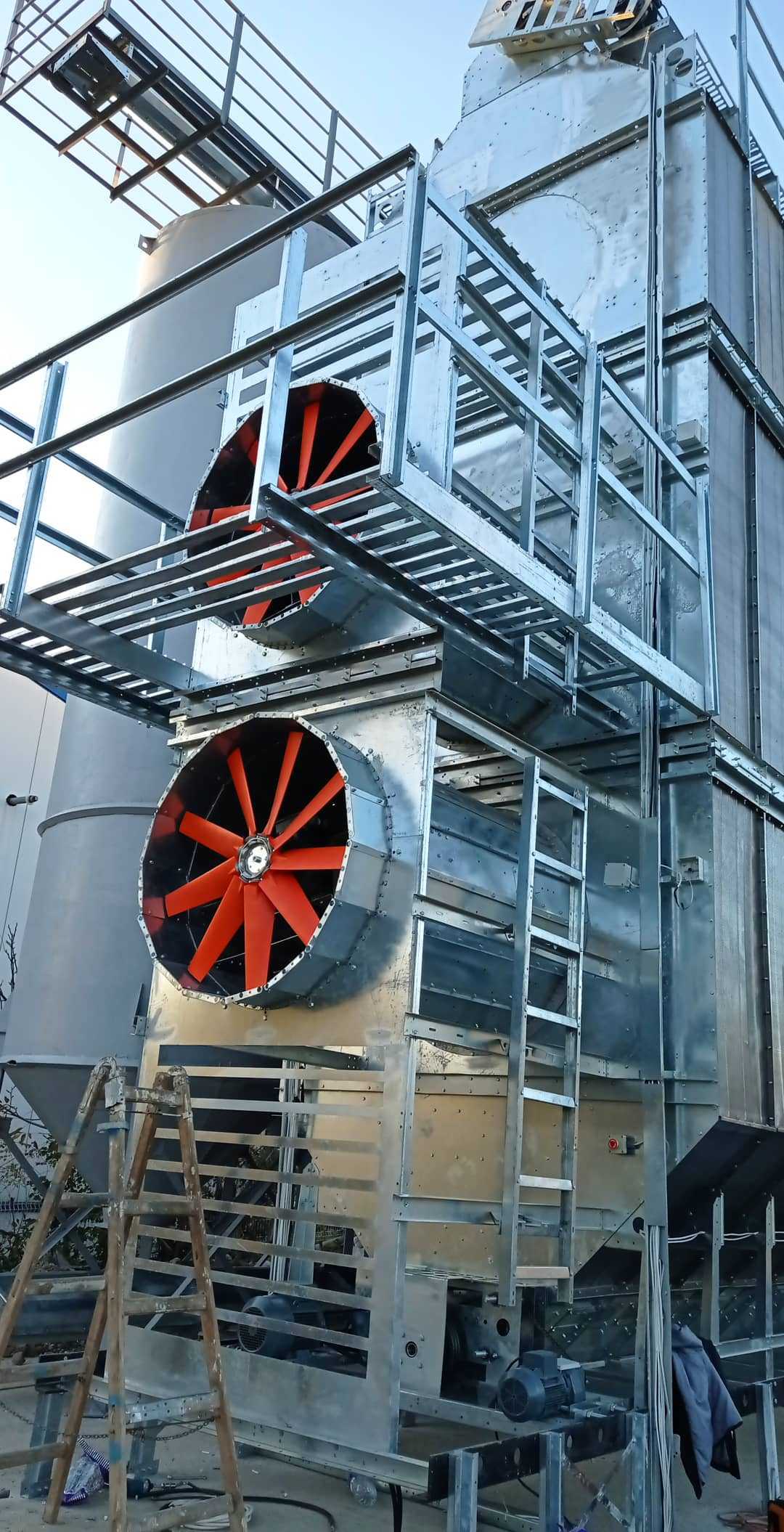

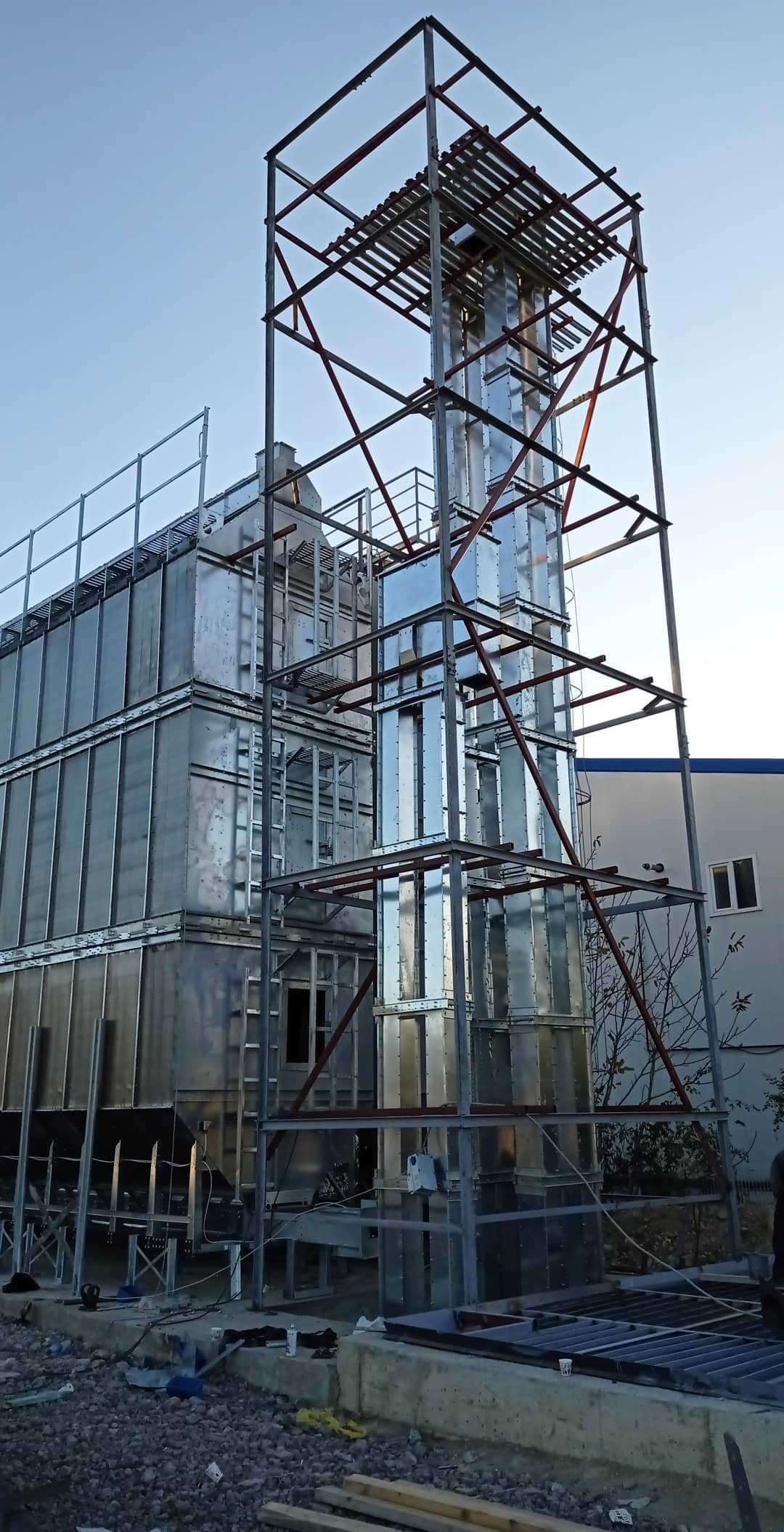

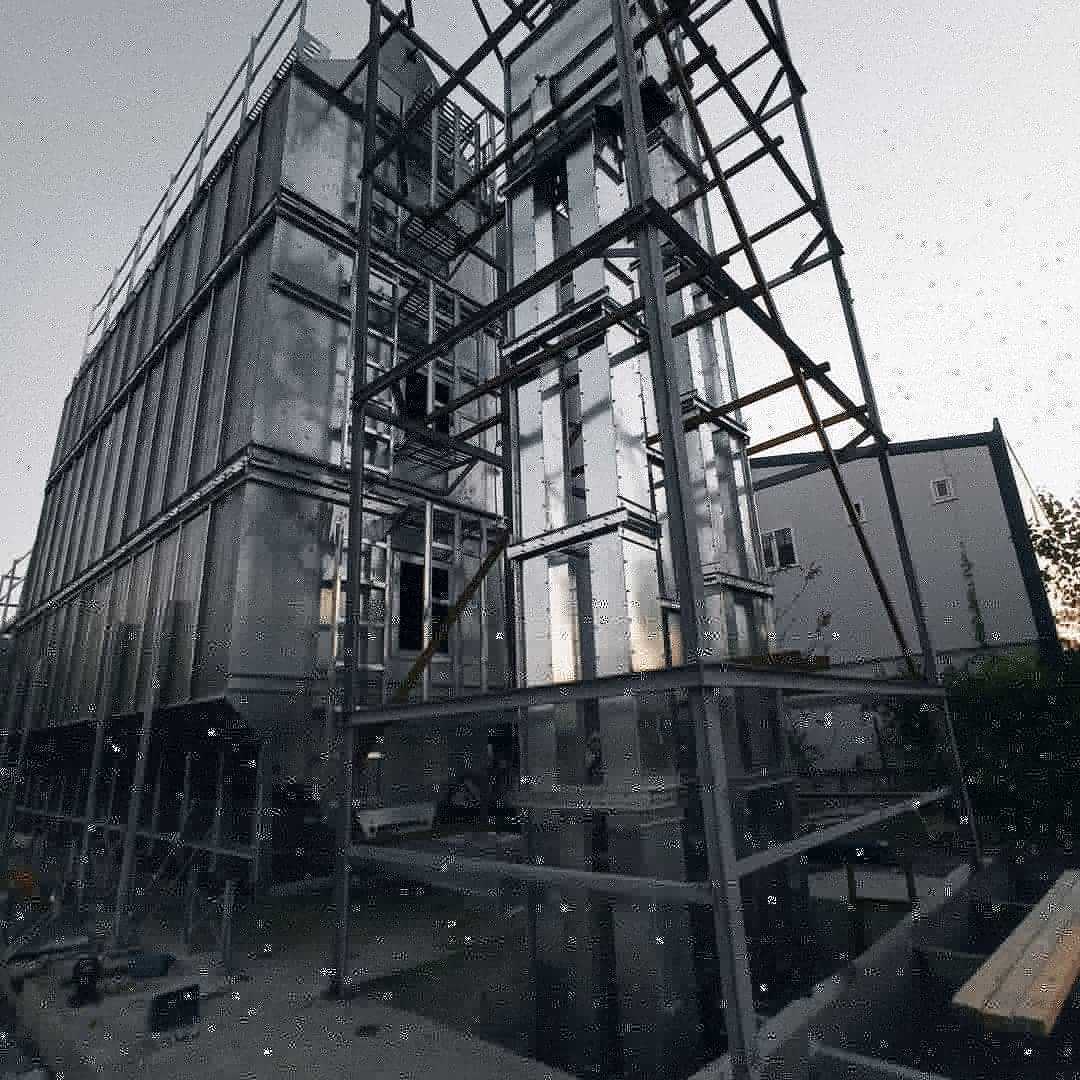

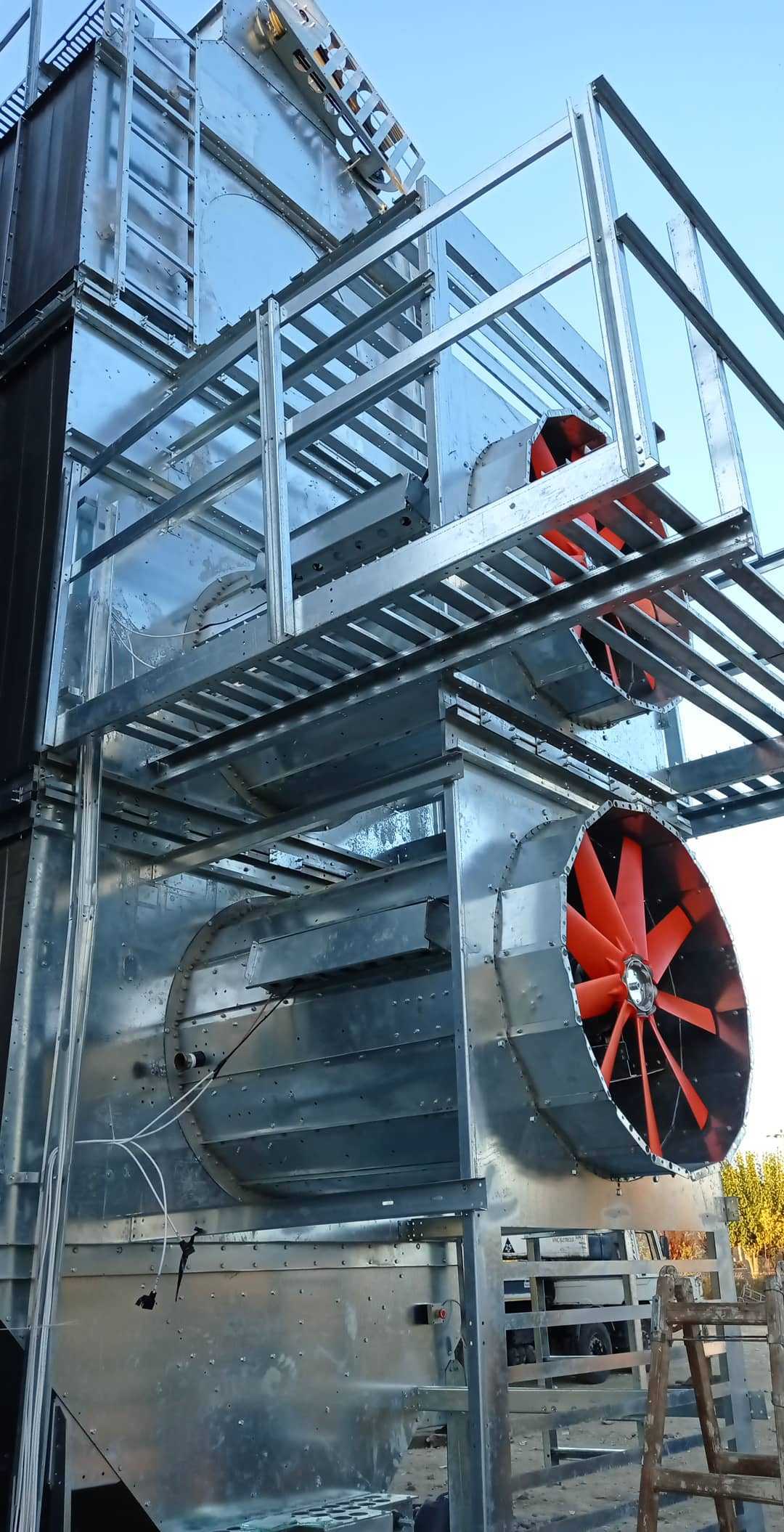

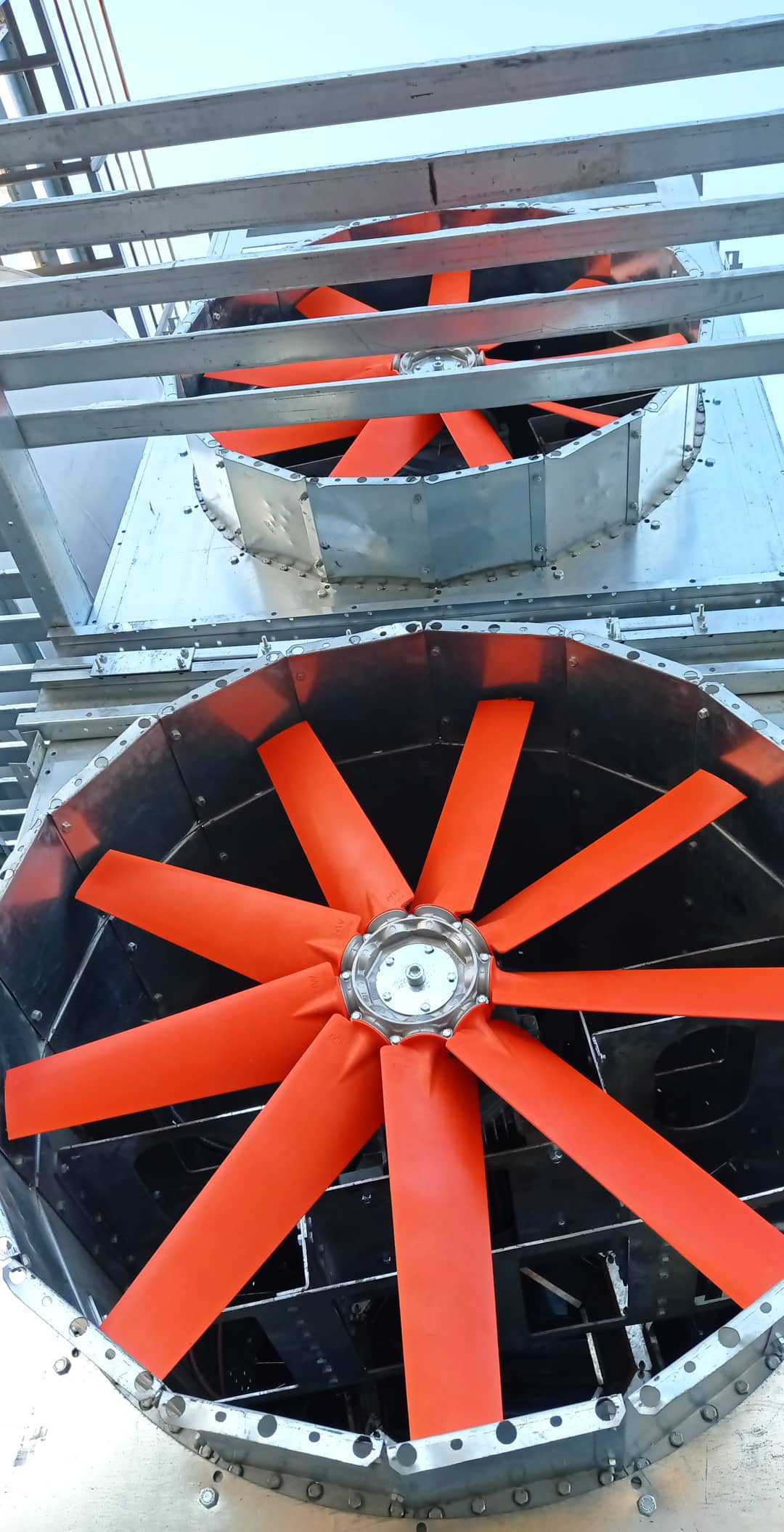

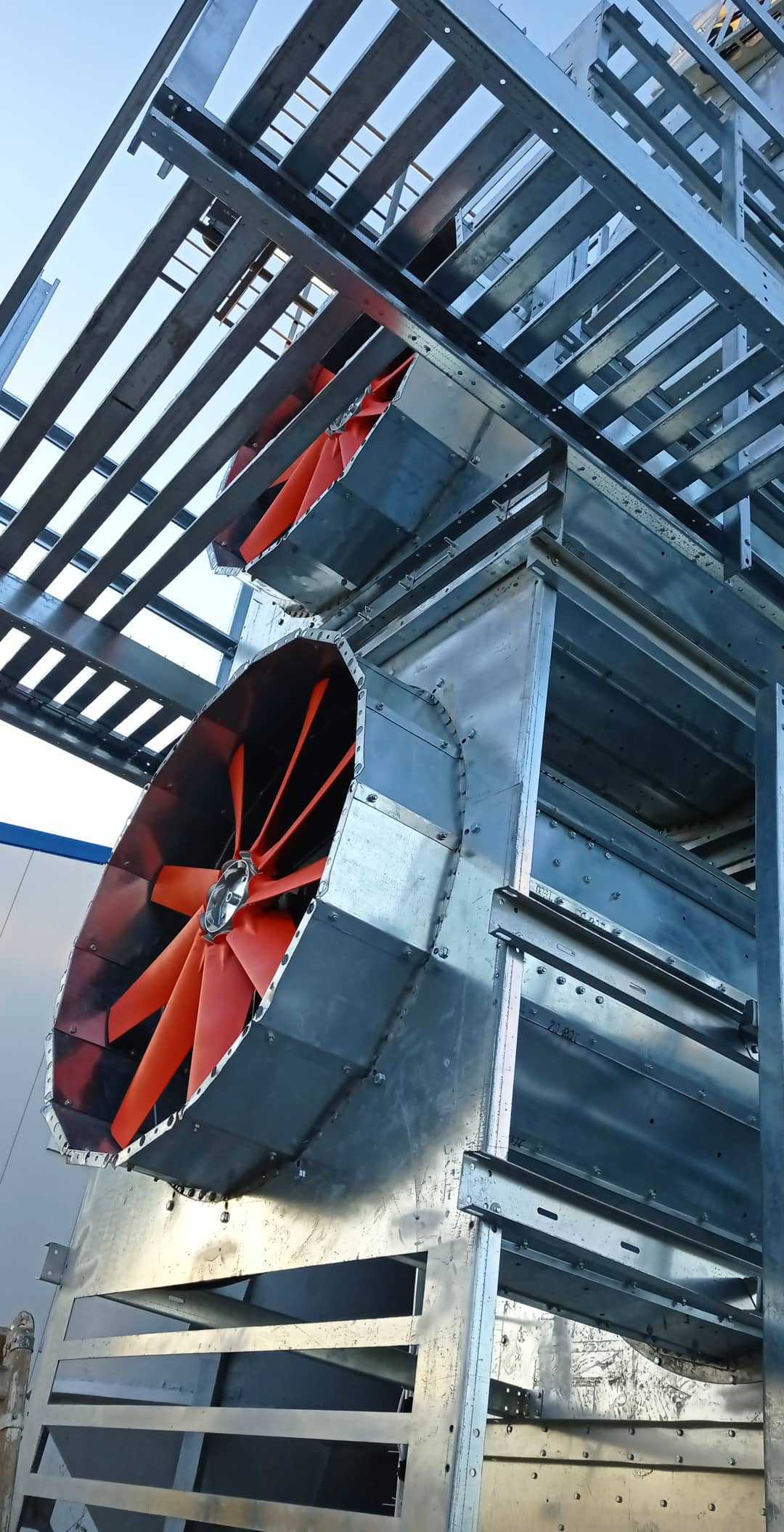

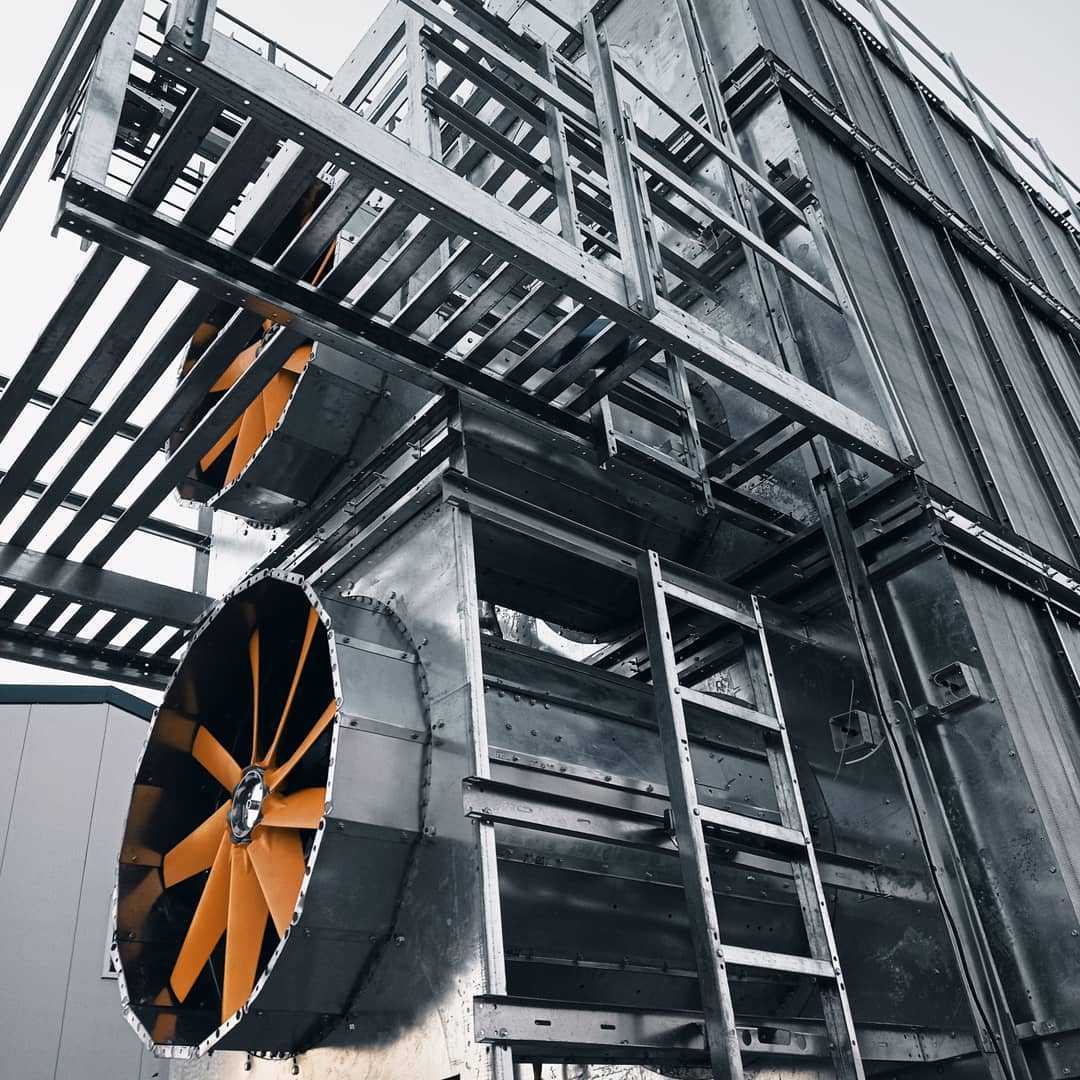

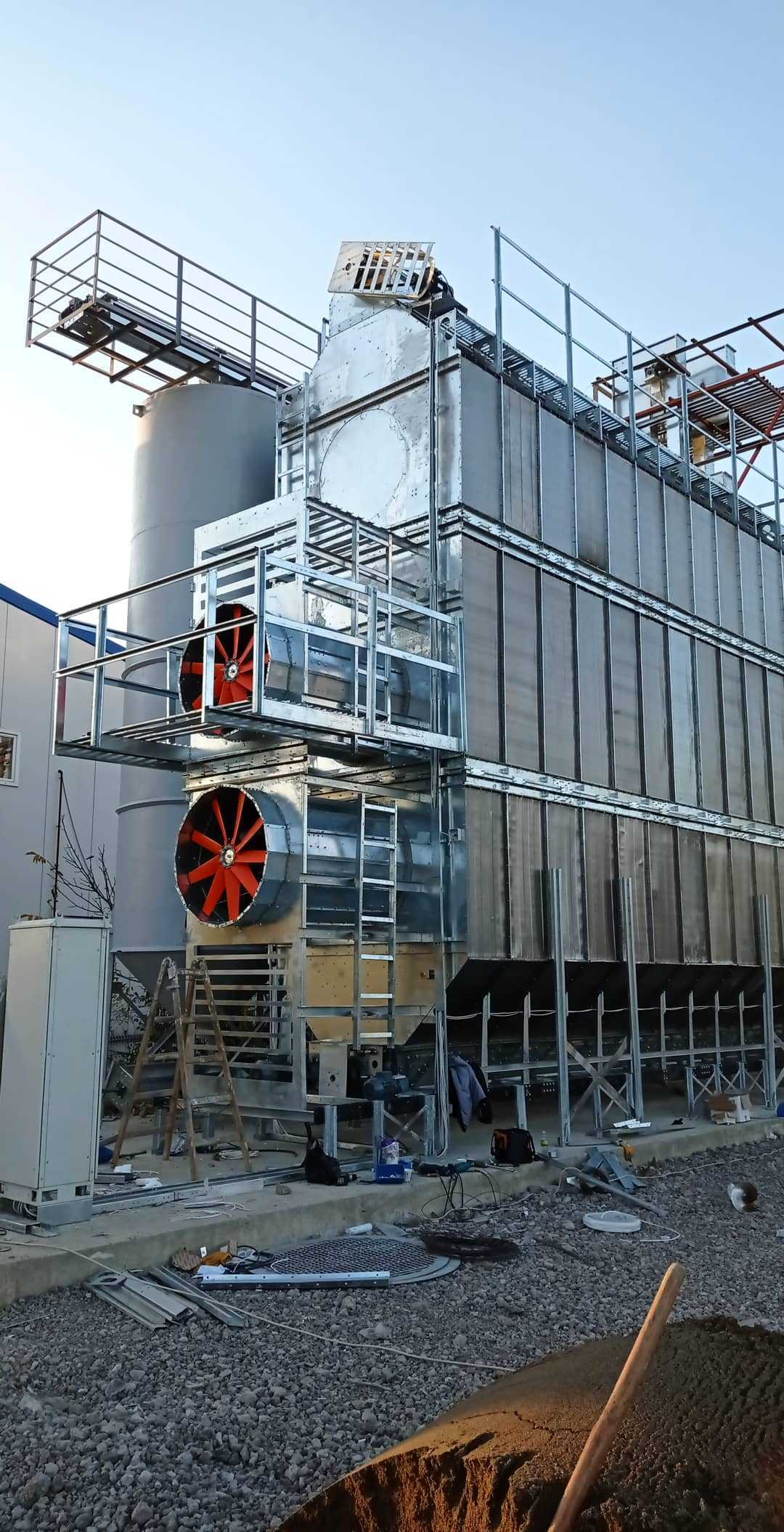

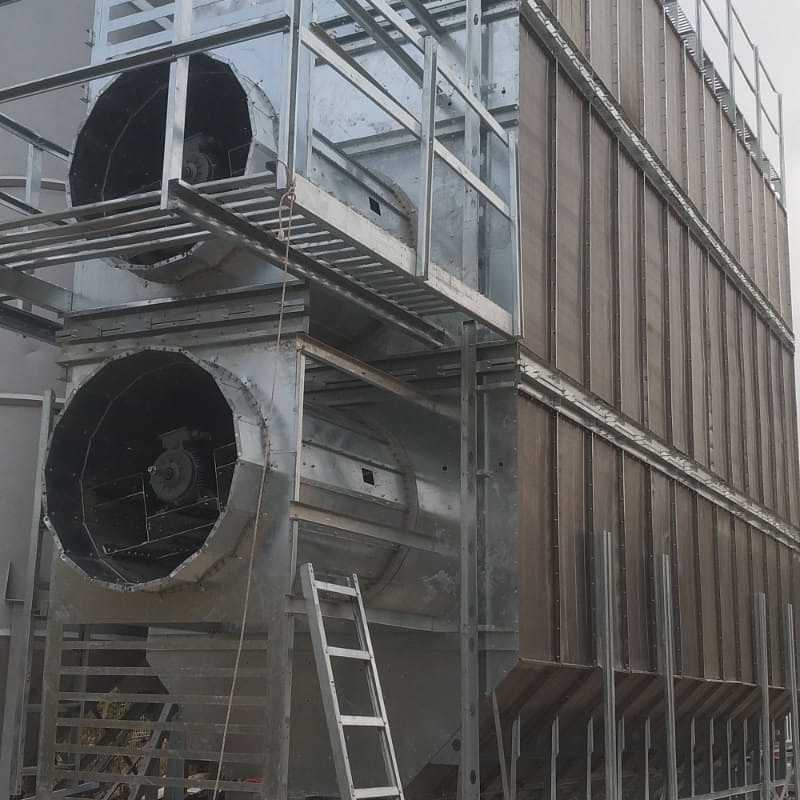

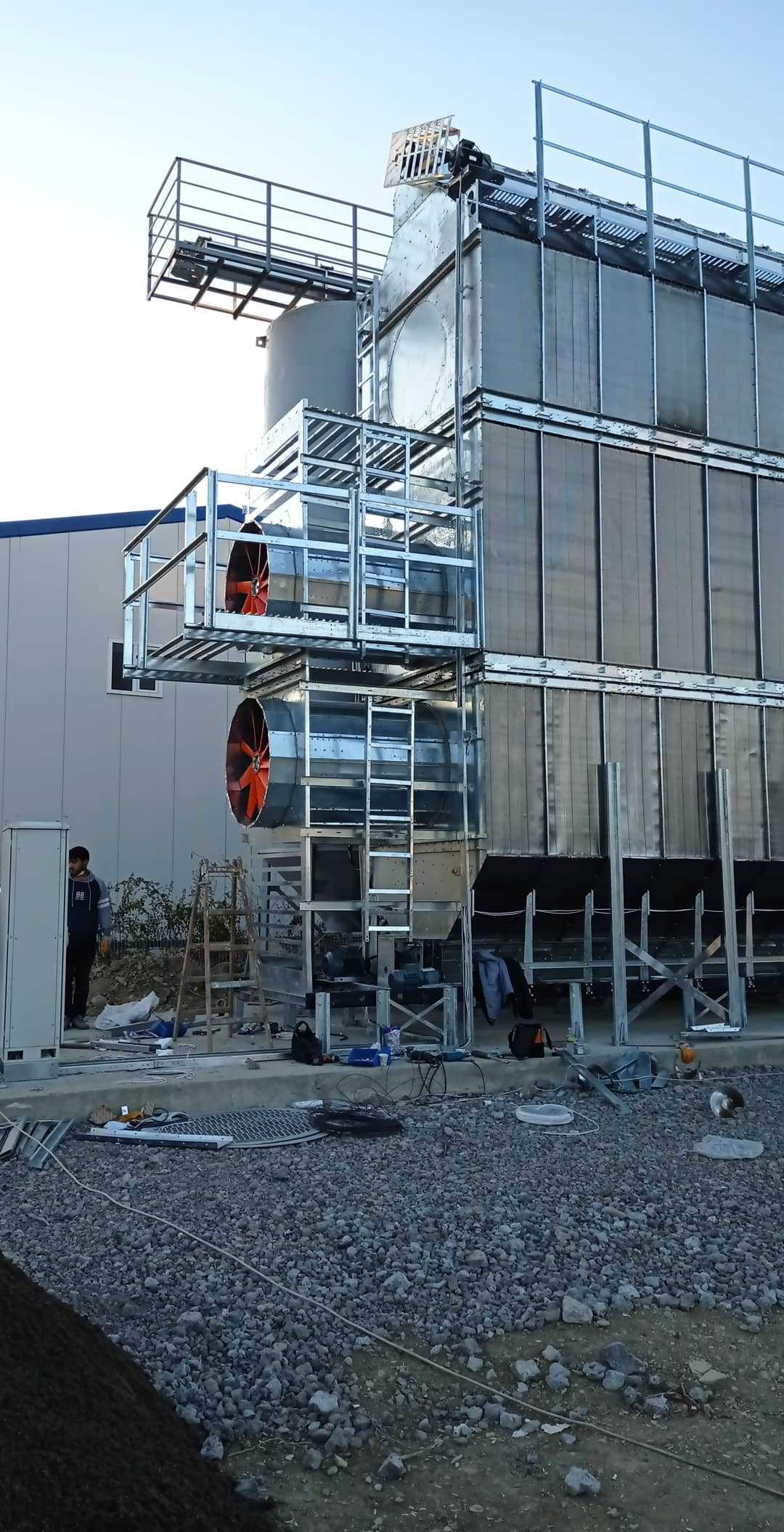

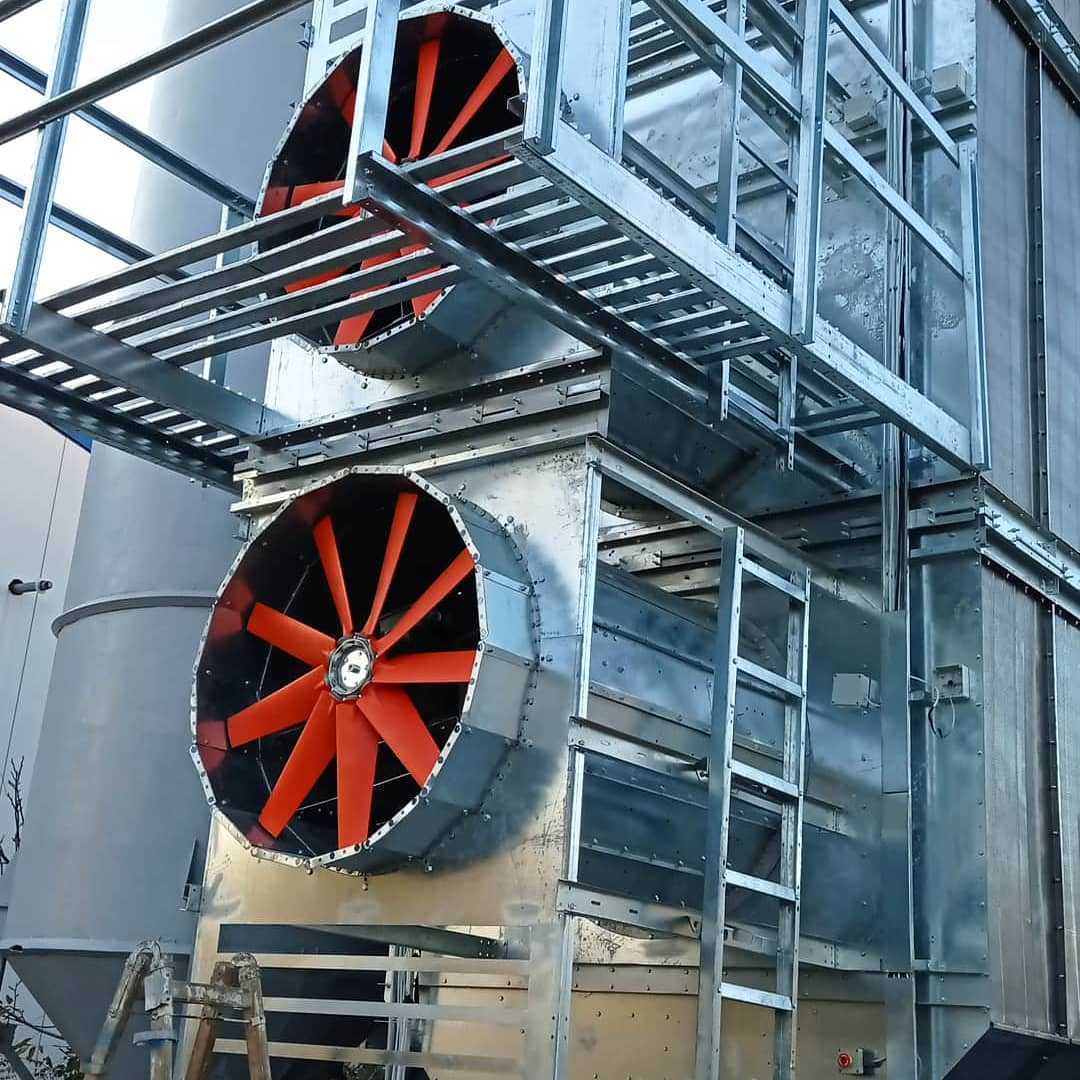

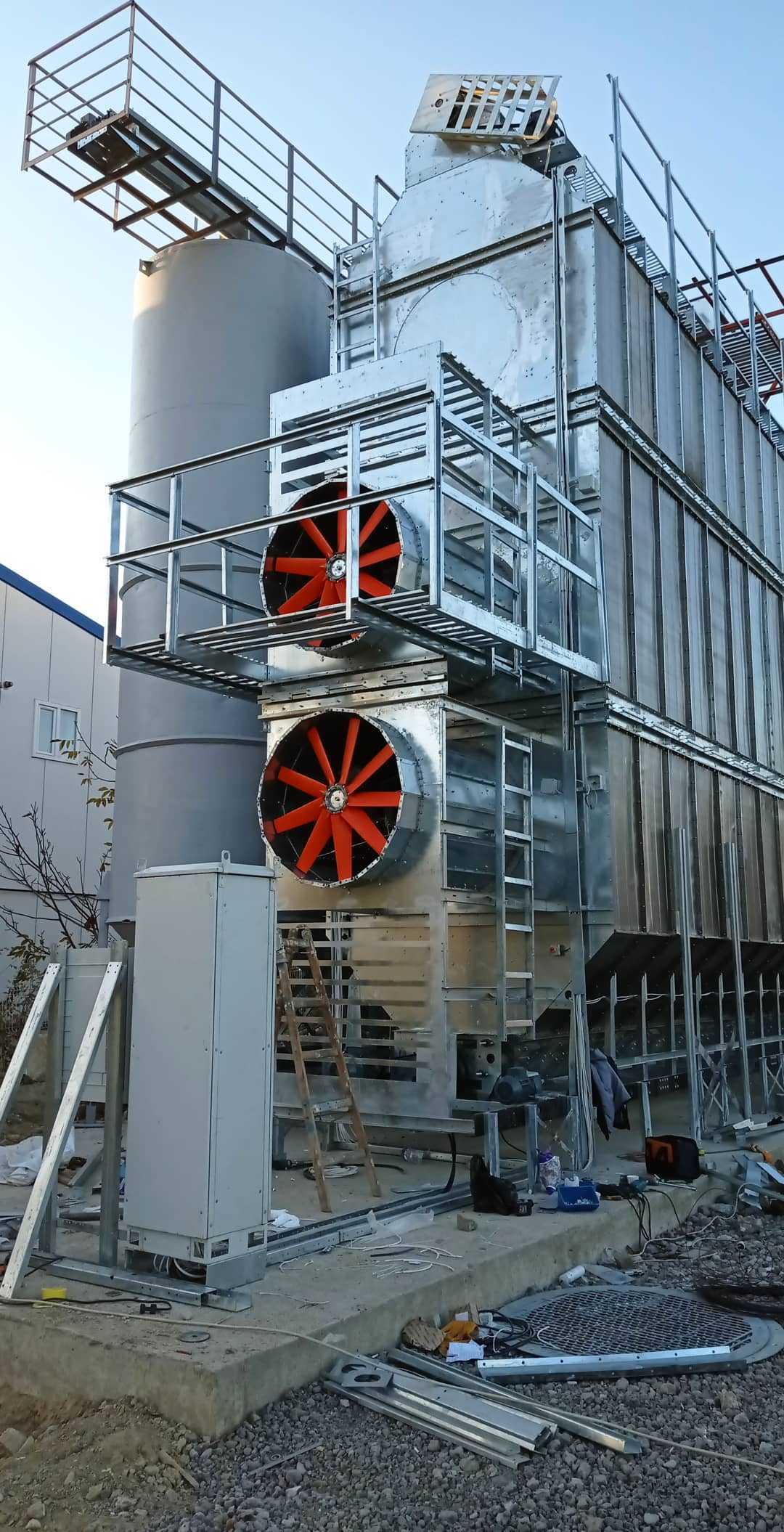

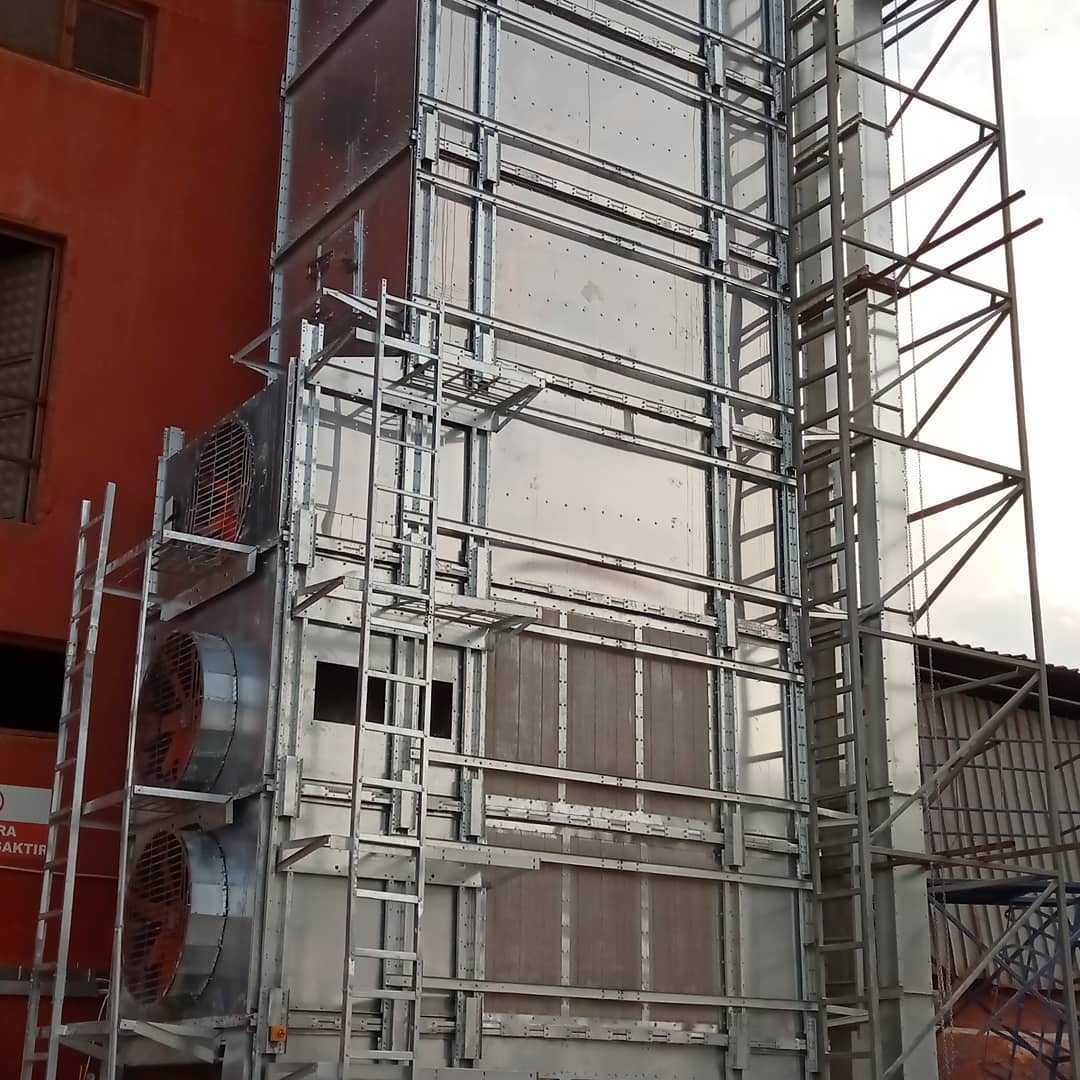

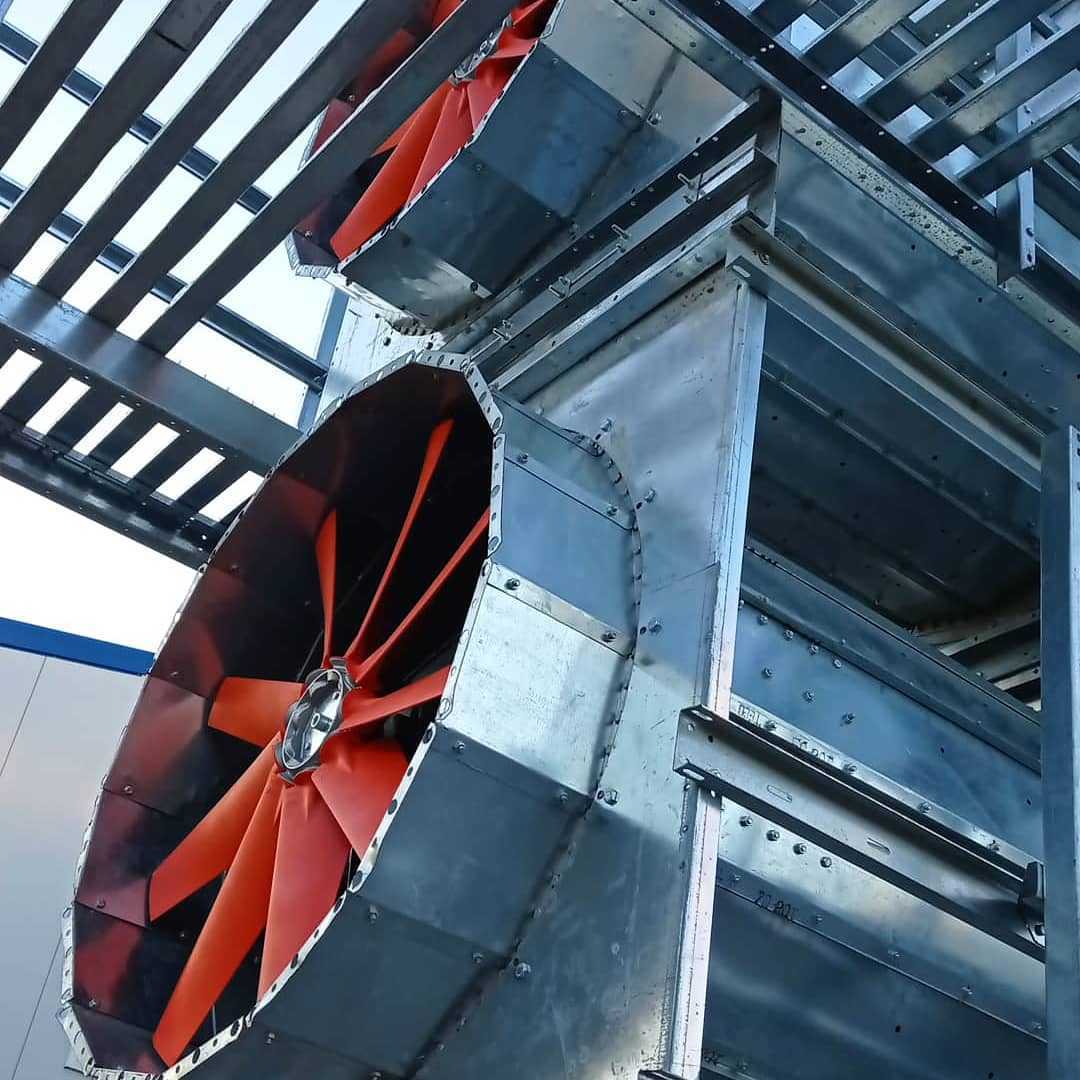

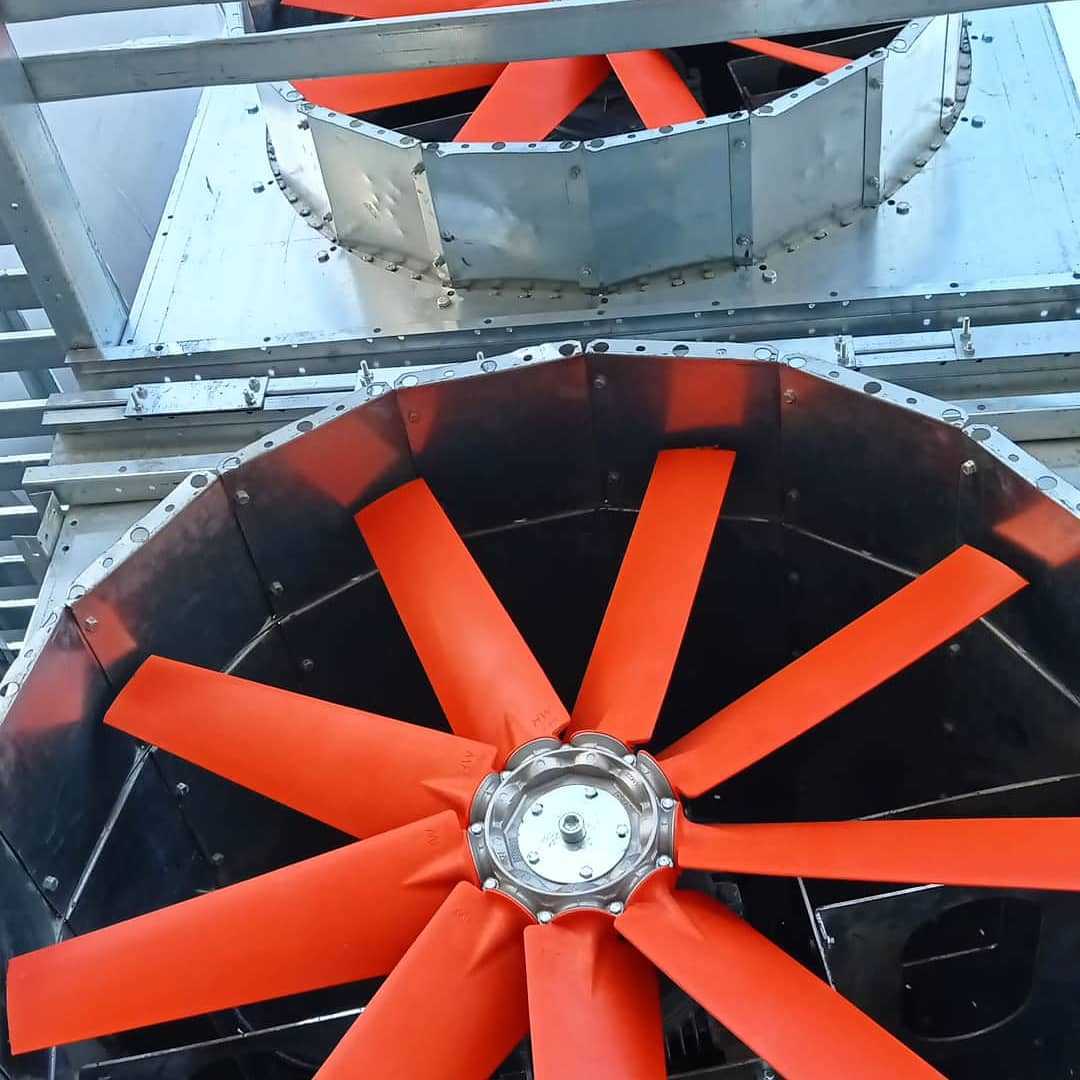

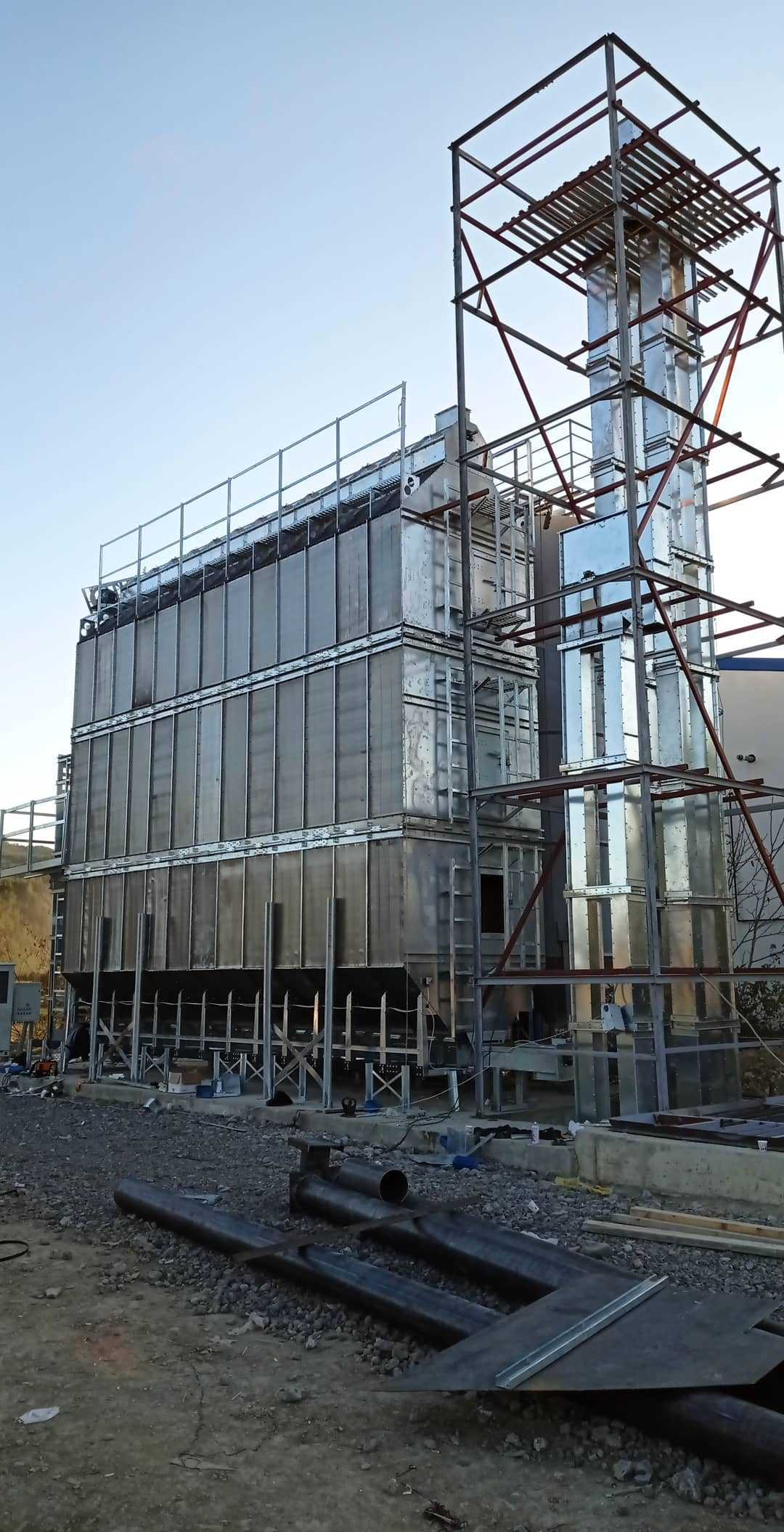

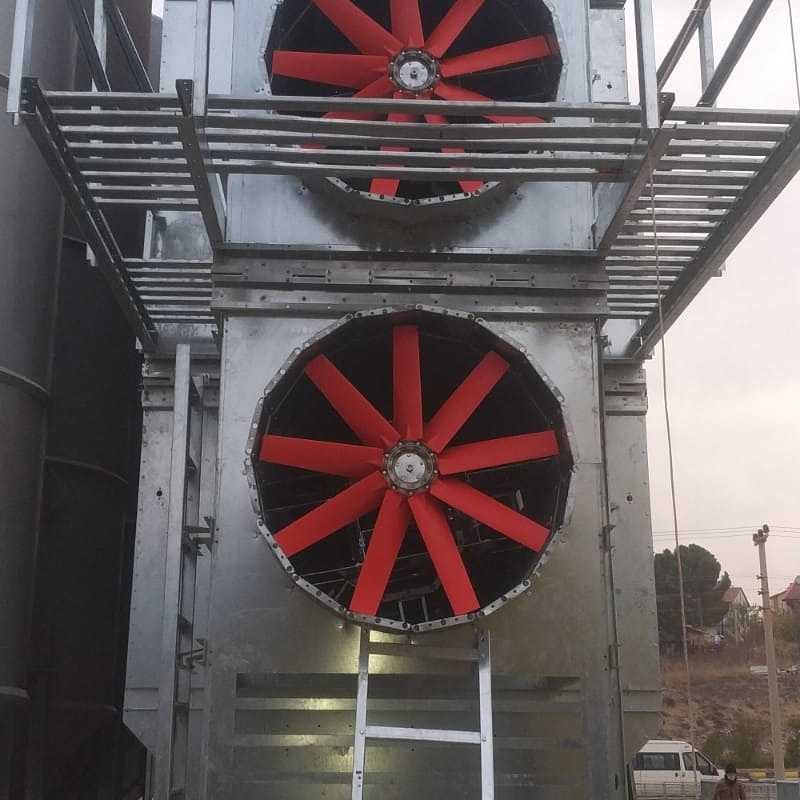

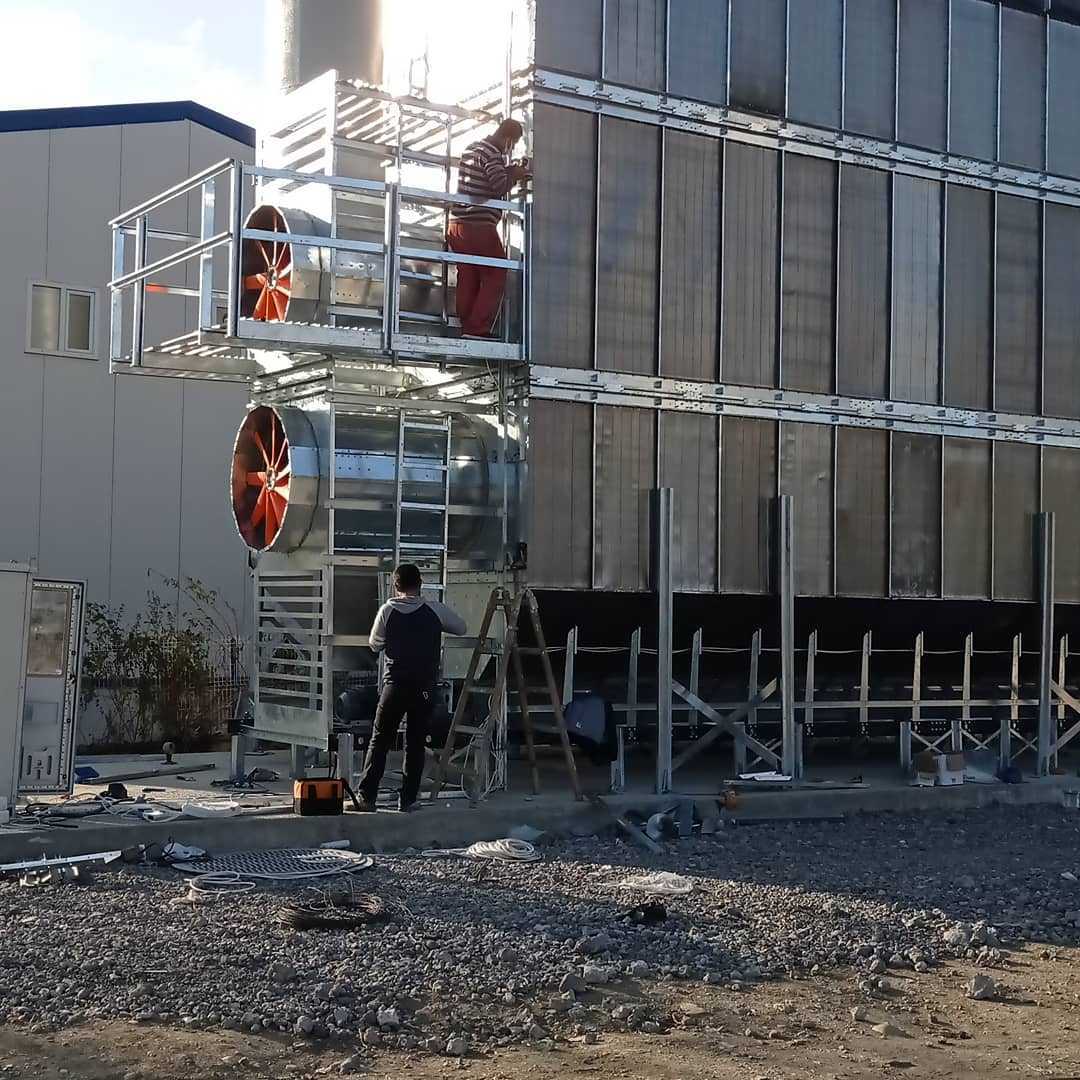

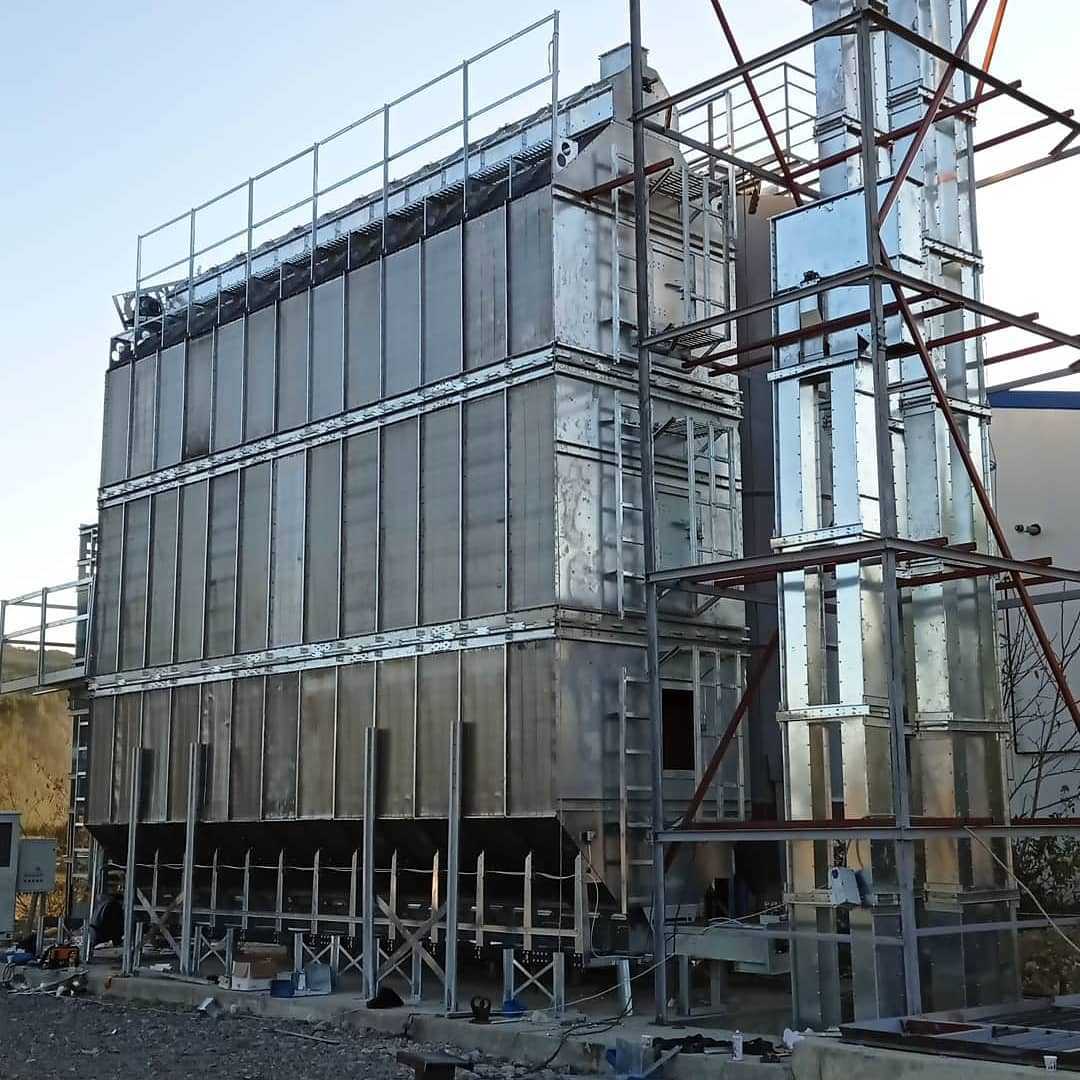

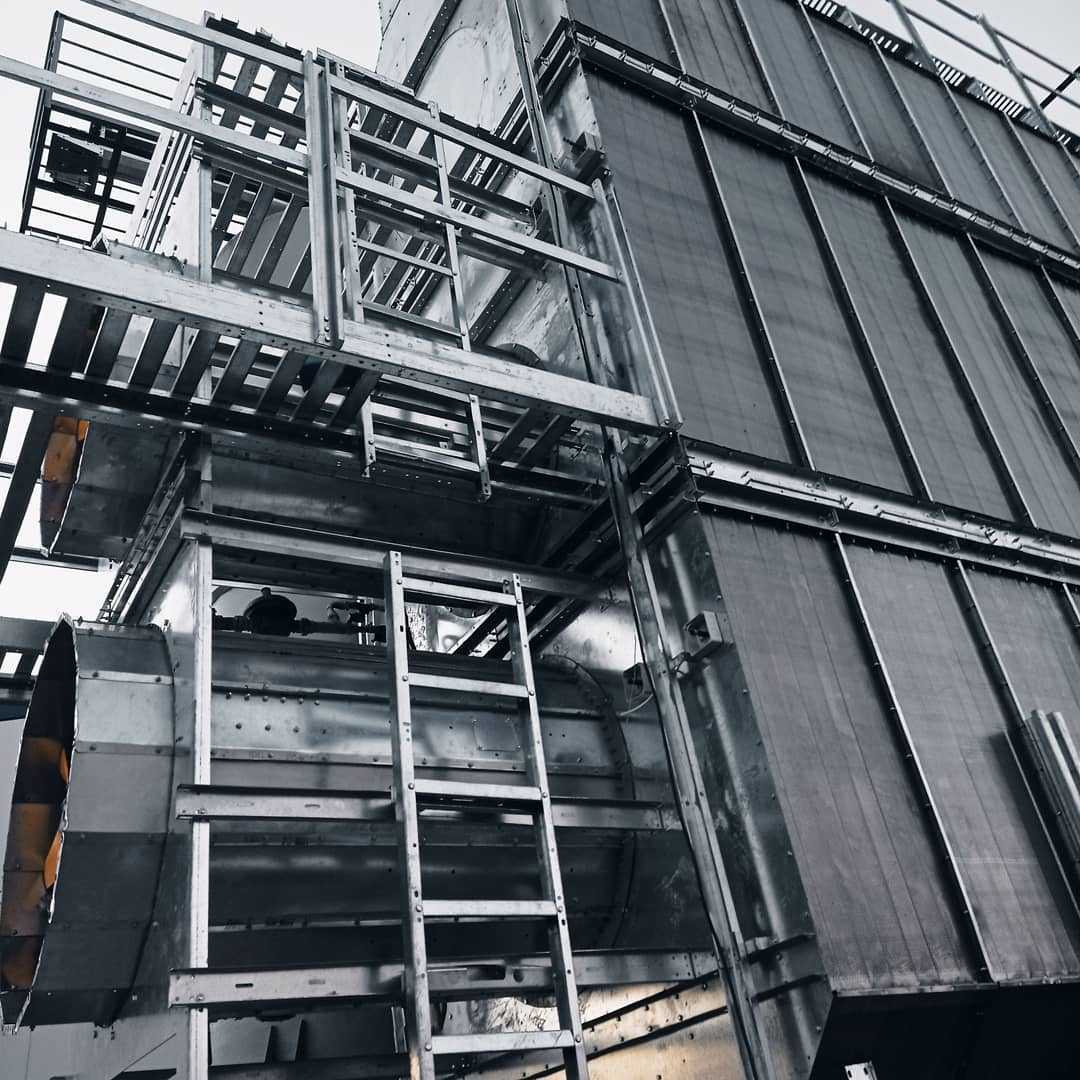

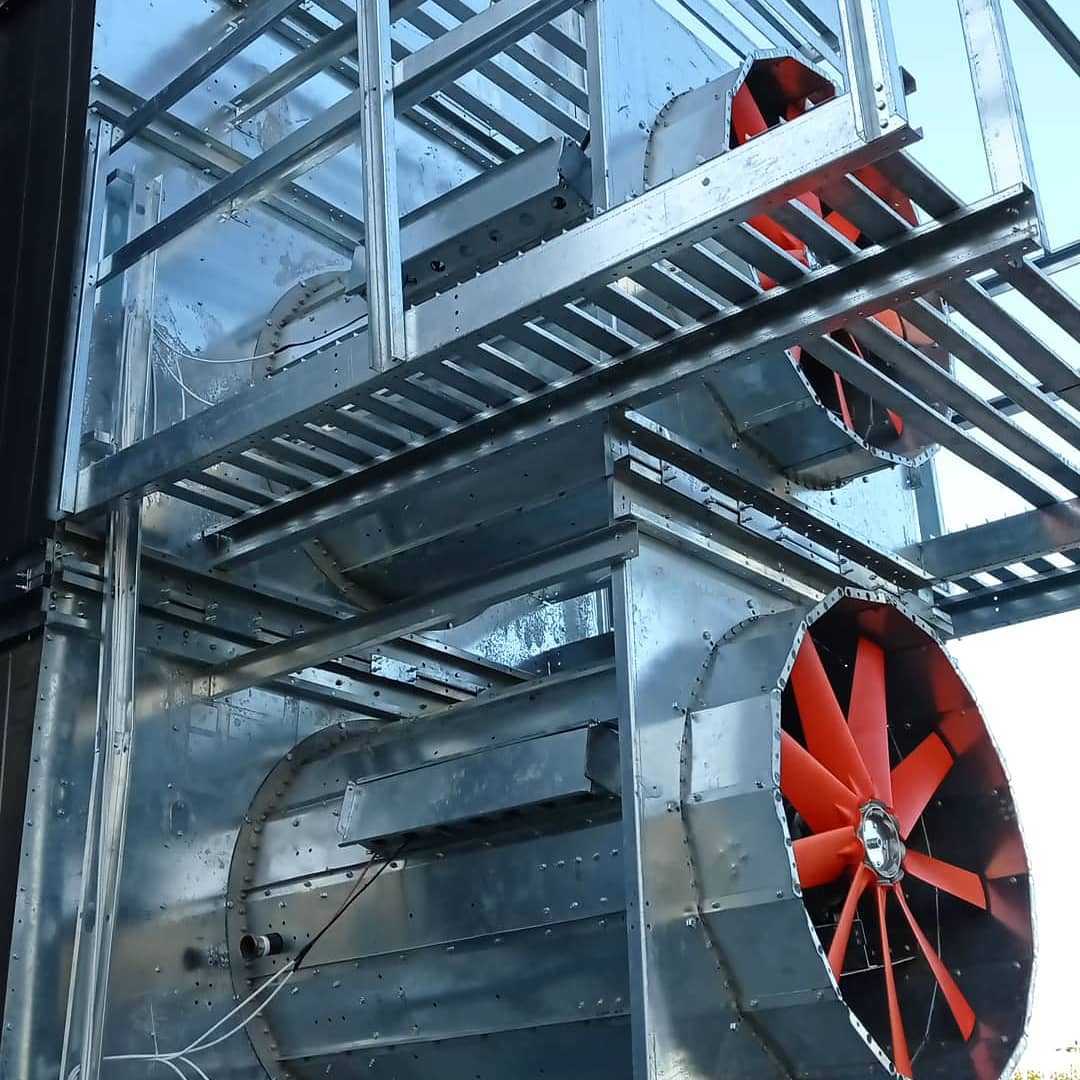

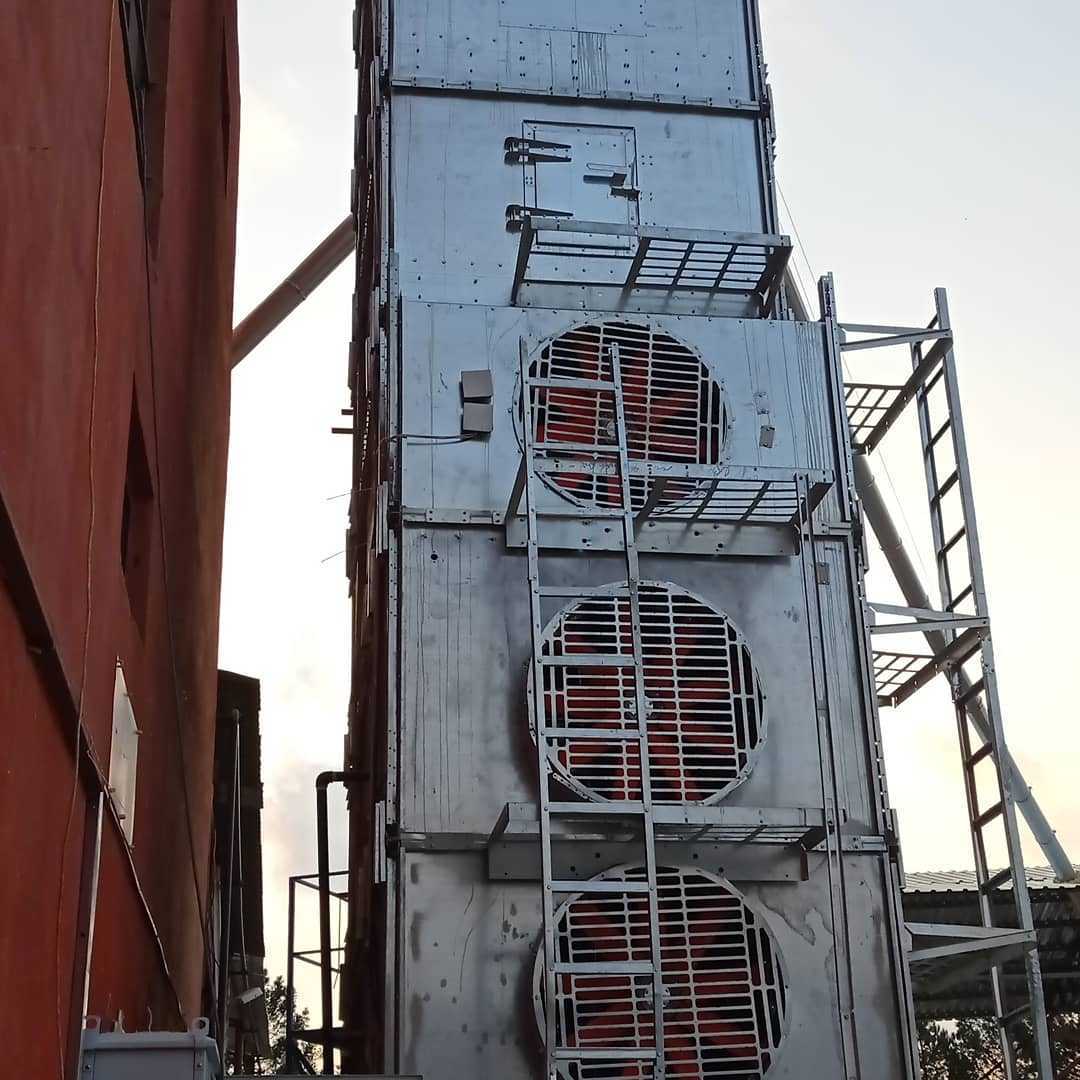

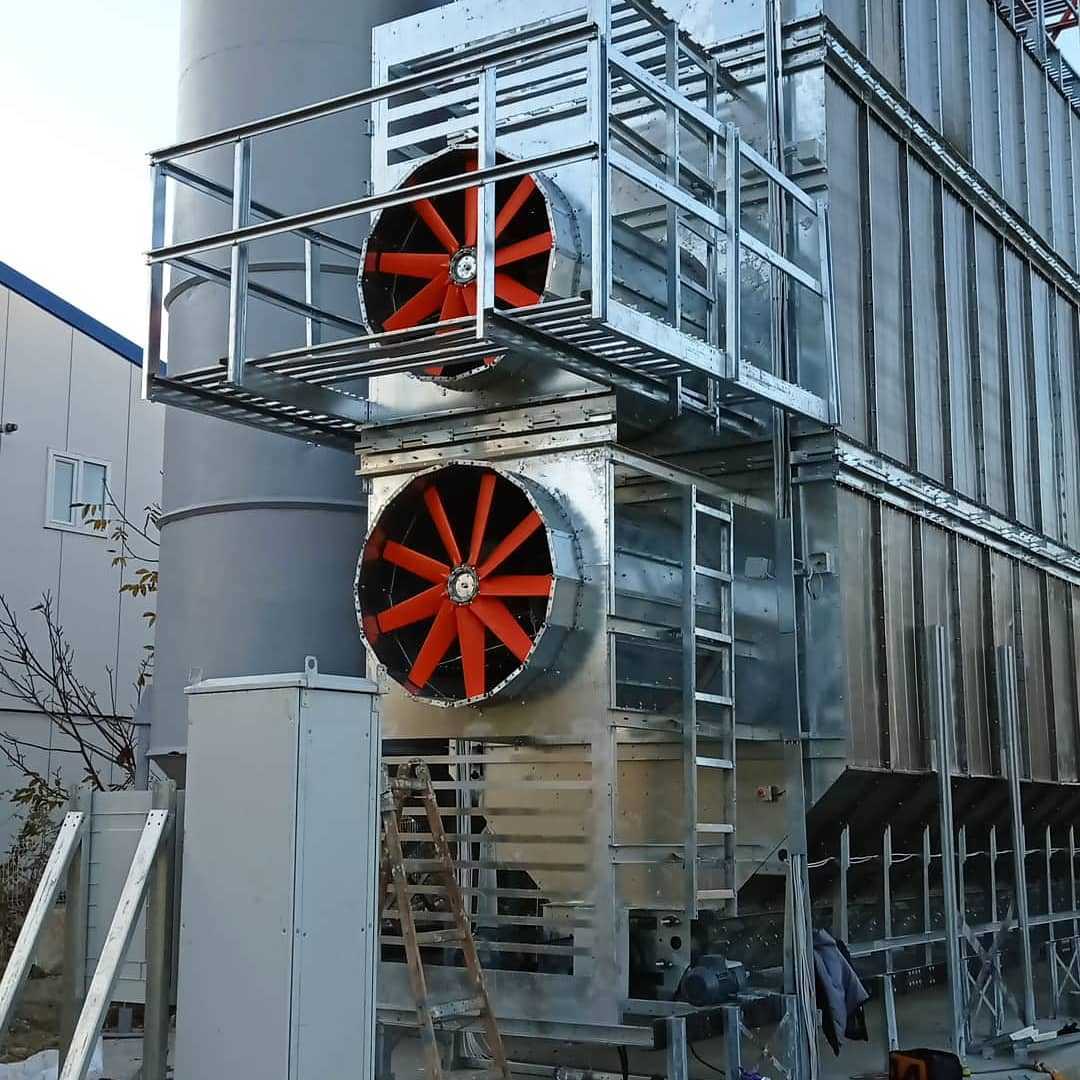

　　这套设备核心服务于规模化粮食仓储与产后加工环节的深层干燥作业，区别于表层平铺晾晒的粗放模式，整套结构通过强制对流换热实现粮堆内部3至6米深度范围内的均匀降水，避免粮堆局部积温引发的霉变、发芽损耗。从现场安装的结构布局来看，设备采用上下双风机单元的立式排布，外层壳体采用满焊不锈钢板拼接，所有接缝处做圆弧过渡处理，减少粮食碎屑在壳体缝隙的堆积残留，降低后期清理维护的工作量。风机叶轮采用10片式红色尼龙加玻纤材质叶片，单叶轮直径适配1.8米的通风口尺寸，叶片安装角经过动平衡校准，在1450转额定转速下运行时，整机动平衡精度控制在G2.5级以内，避免长期运行产生的结构共振传递到粮库仓体结构。设备上部设置了格栅式操作检修平台，

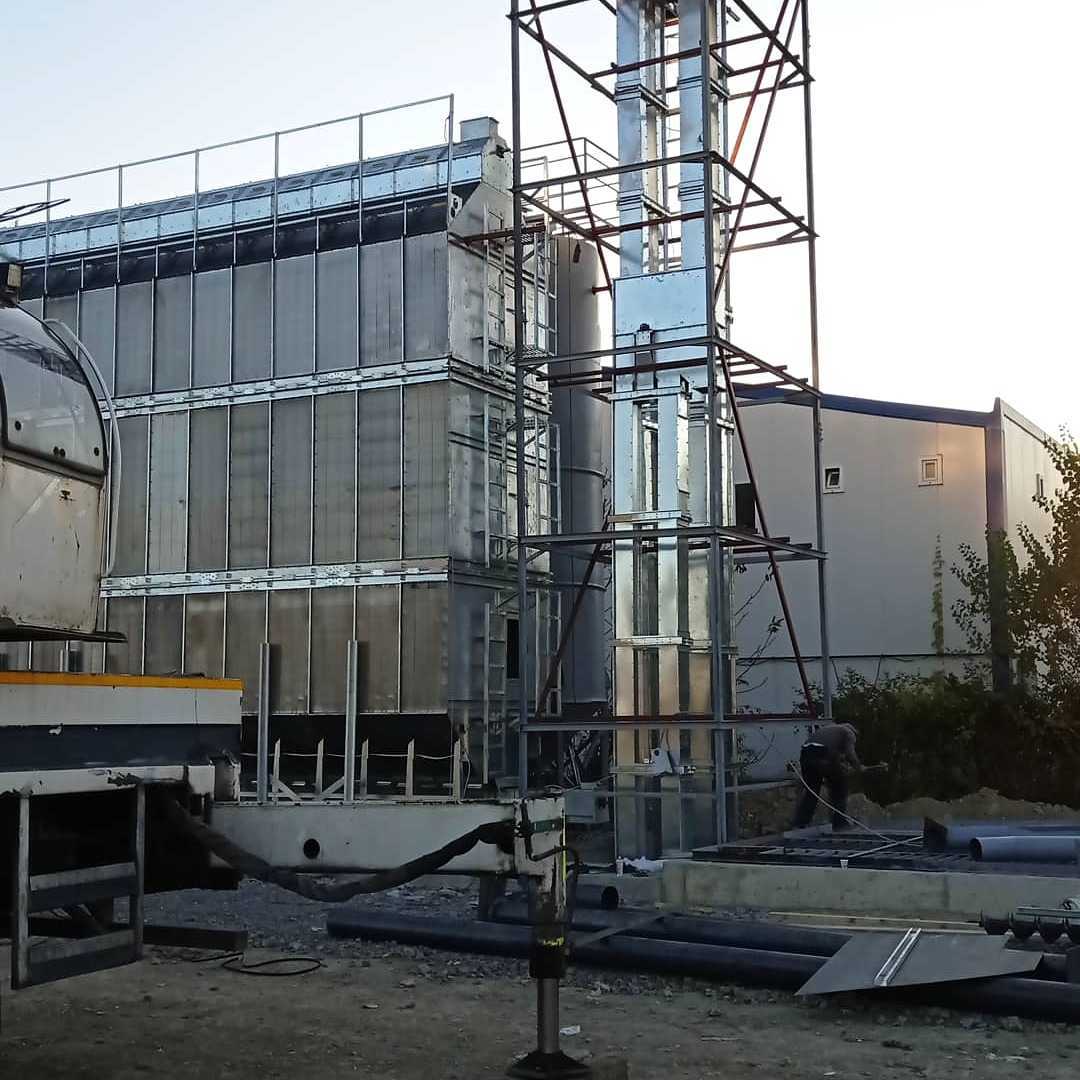

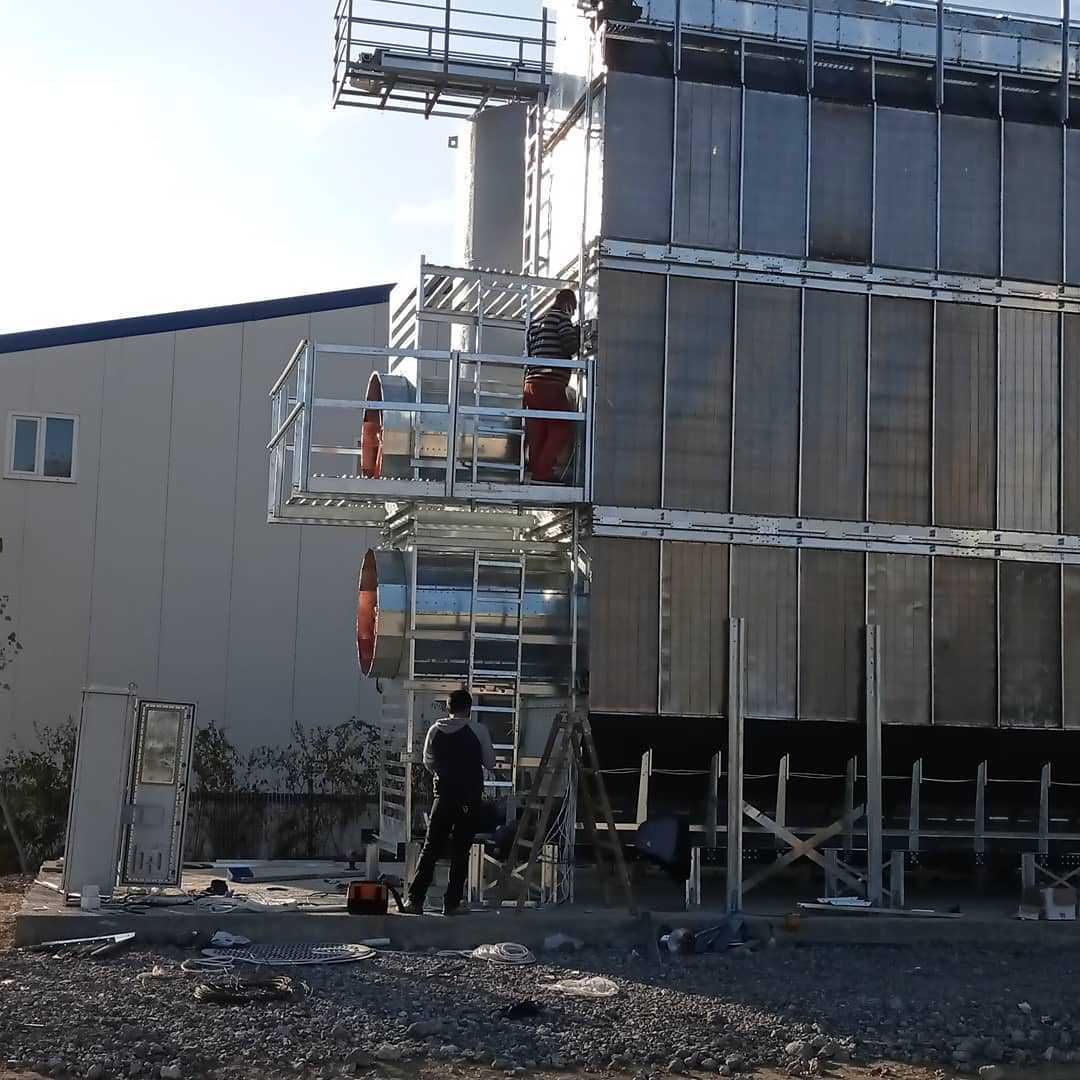

　　平台格栅板采用3mm厚冲压防滑钢板，格栅间隙控制在15mm，既满足检修人员行走的承重要求，也能避免工具、杂物掉落进下部风机腔体内，平台周边设置1.2米高的双横杆防护栏，符合工业设备高空作业的安全防护规范。在功能设计上，设备的进风腔设置了初效过滤段，可拦截外界空气中的浮尘、秸秆碎屑，避免杂质随气流进入粮堆造成粮食污染；出风端与粮库的通风地笼通过法兰软连接对接，软连接采用耐温120摄氏度的硅钛防火帆布材质，可抵消设备运行振动与仓体沉降带来的位移偏差，避免连接部位漏风。整套设备的安装边界需要预留侧面2米的检修通道，上部预留1.5米的风机吊装空间，设备基础采用200mm厚的C30混凝土浇筑，基础平整度误差控制在每米2mm以内，

　　保证风机运行时的水平度要求。从气流组织设计来看，双风机单元采用独立变频控制，可根据不同粮层的含水率情况调整上下层风机的送风量，针对刚入仓的高水分粮食，可全开两台风机实现大风量快速降水，当粮堆整体含水率降到安全存储阈值后，可单台风机低频率运行维持仓内通风，降低运行能耗。设备壳体内部设置了温度与风速传感器预留安装位，可对接粮库的智能仓储监控系统，实时反馈送风参数，无需人工现场反复检测调整。叶轮与电机的连接采用直联式结构，省去了皮带传动的损耗与维护环节，电机外壳设置了独立的散热导流罩，即使在夏季高温环境下连续运行，电机绕组温度也能控制在绝缘等级允许的范围内。在结构细节处理上，所有与粮食接触的金属部件都做了倒角抛光处理，不存在尖锐毛刺，

　　避免刮伤粮食颗粒增加破碎率；设备下部设置了清灰口，可定期清理沉积在腔体底部的粮食碎屑与灰尘，避免碎屑长期堆积受潮腐烂滋生虫害。这套结构的设计思路完全围绕规模化粮库的实际作业需求展开，没有冗余的装饰性结构，所有部件的选型与排布都优先考虑长期运行的可靠性、维护便捷性与能耗表现，适配玉米、小麦、水稻等多种主粮的入仓干燥作业，也可经过参数调整后用于油菜籽、葵花籽等油料作物的干燥处理，在不同地域的粮库、粮食加工中心都能适配安装。
