多品类农产品谷物烘干处理设备结构

　　在粮油加工、特色农产品初加工的生产场景中，这类谷物烘干设备是衔接田间收储与后续深加工环节的核心装备，区别于普通粮食干燥机仅针对大宗粮油作物的设计局限，这套结构在热风循环路径、料层承载结构上做了针对性调整，可覆盖玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种粒径、含水率差异较大的农产品烘干作业。从现场安装的结构布局来看，设备主体采用厢式承压壳体设计，内壁铺设不锈钢防粘衬板，避免高油分的坚果类物料在烘干过程中出现表皮刮损、粘壁焦化的问题，壳体外侧预留的检修口位置刚好对应内部热风分配腔的导流板调节端，日常运维时无需进入设备内部即可完成导流角度调整，适配不同物料的风阻特性。设计阶段首先考量的是不同物料的烘干工艺差异：玉米、

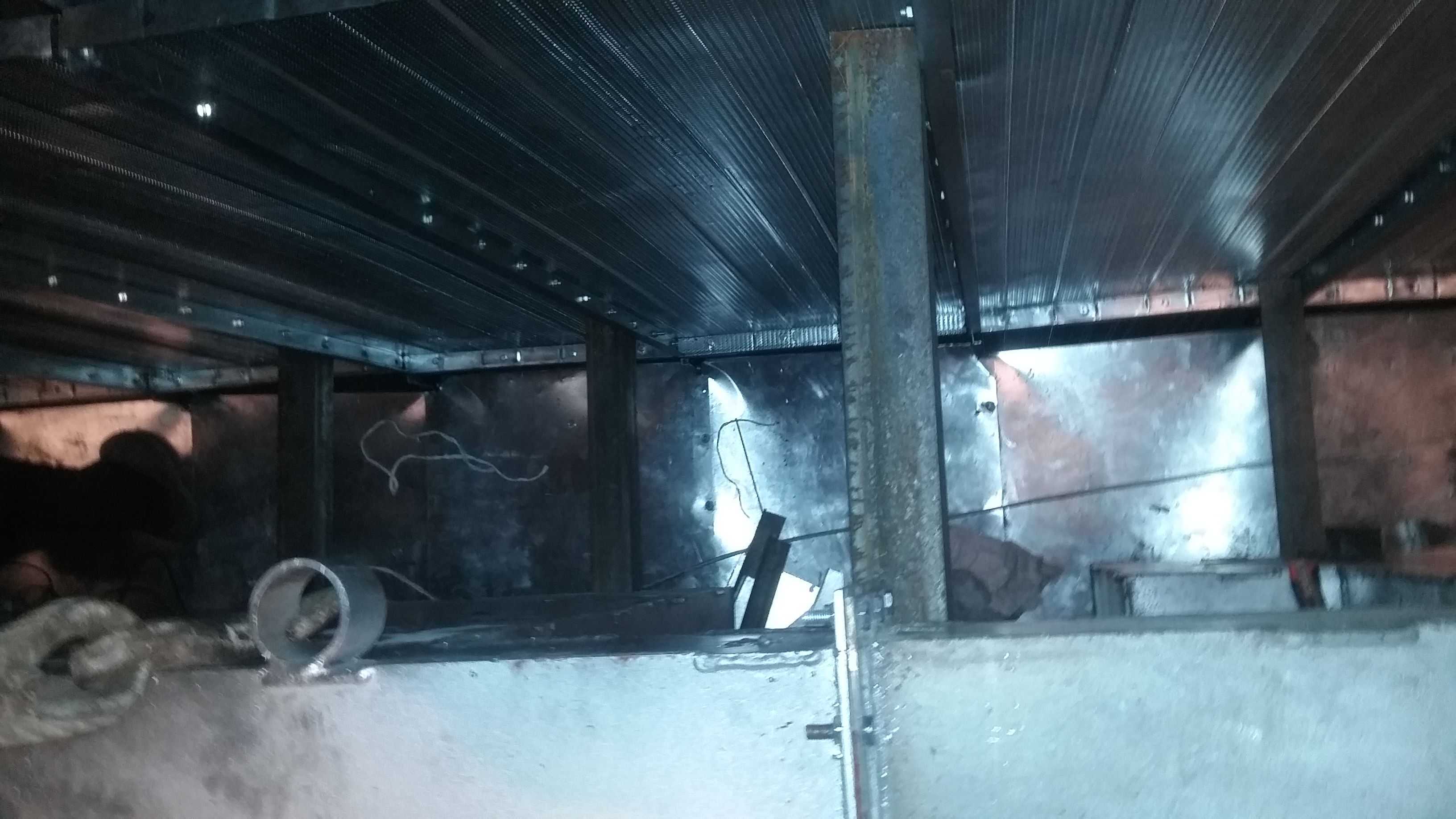

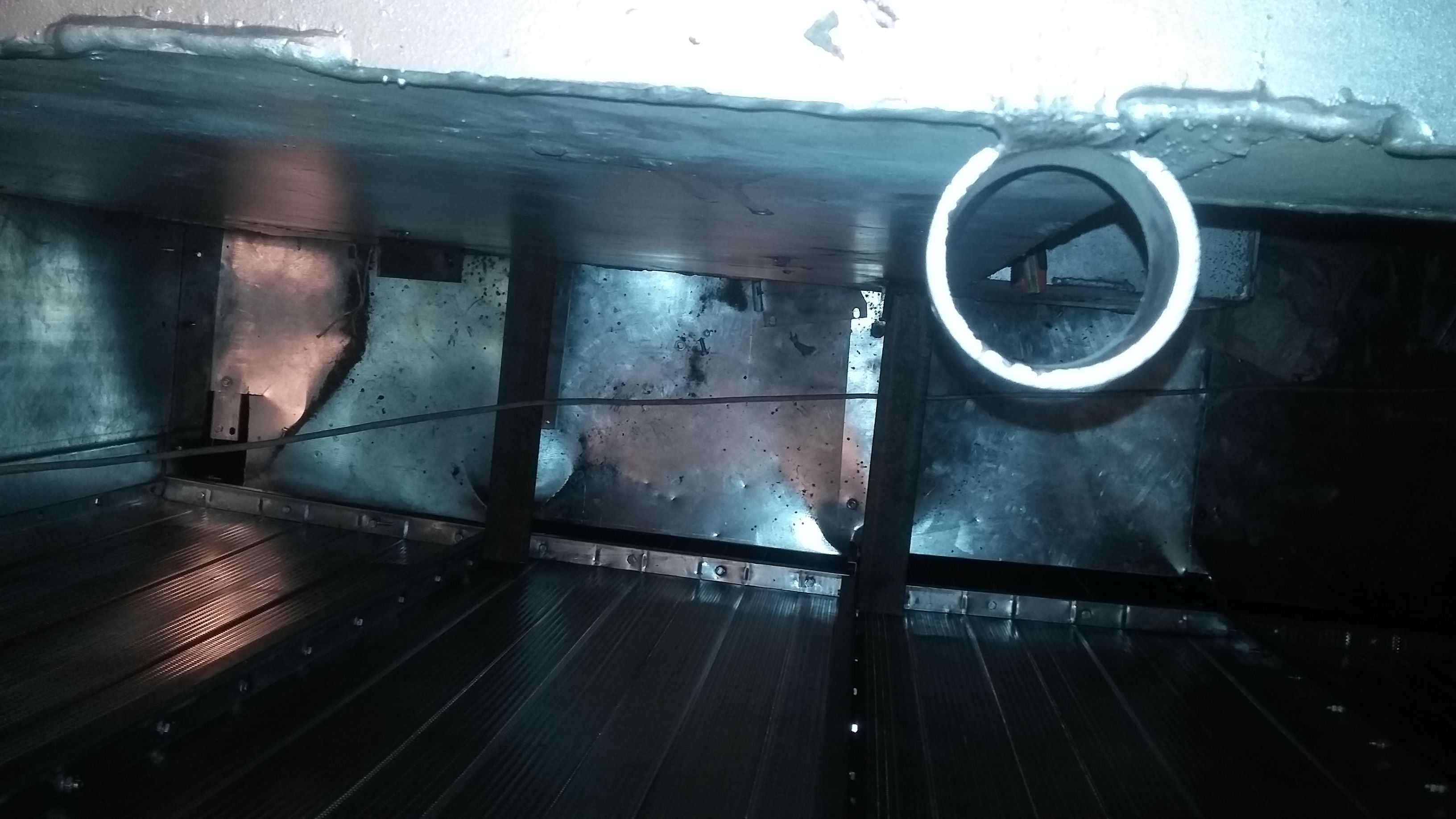

　　稻谷这类大宗粮食的烘干允许较大的热风风速，料层厚度可设置在400-500mm区间，设备内部的链板式输送网带采用冲孔率28%的不锈钢板带，既能保证物料均匀承托，又能让热风穿透料层时无明显风阻死区；而开心果、核桃这类带硬壳的坚果物料，表皮对高温敏感度高，热风温度不能超过65℃，且风速过高会吹走物料表层的碎仁，因此在热风进风端设置了分层调风挡板，可单独调整上中下三层进风通道的开度，对应不同料层位置的热风流量，同时在设备顶部设置了排湿口的余温回收管路，将排出的高湿废气经过滤后重新汇入加热段，降低整体能耗。从安装边界尺寸来看，设备主体段的宽度控制在2.8m以内，长度可根据用户的日处理量需求做模块化拼接，单节标准段长度为2m，

　　现场拼接时仅需通过法兰对接壳体与风道即可，无需在现场做大量焊接作业，适配县域级农产品加工中心、中小型粮库的厂房安装条件，设备进料端的高度预留了1.2m的接料空间，可直接对接前端的提升机出料口，出料端的高度匹配后续冷却筛选设备的进料高度，无需额外增设过渡输送结构。设备内部的料位检测采用阻旋式料位计，分别布置在进料段、中段、出料段三个位置，可实时反馈料层厚度，配合网带的变频调速结构调整输送速度，避免出现料层过薄导致热风短路、料层过厚导致烘干不均的问题。针对不同物料的含水率差异，设备的加热段采用多段独立控温设计，每一段的加热温度可单独设置，比如针对初始含水率高达30%的鲜食玉米果穗，前段可设置55℃的预热温度让物料表皮逐步升温，

　　避免骤热导致表皮开裂，中段提升至65℃做主力脱水，后段降至45℃做缓苏处理，减少物料爆腰率；而针对扁豆、鹰嘴豆这类小粒径杂粮，料层厚度控制在200-300mm，网带运行速度调低，热风采用平流送风模式，避免物料被风吹散导致出料端含杂率过高。在结构强度设计上，设备底部的支撑框架采用矩形钢管焊接成型，单平米承载能力不低于800kg，可满足高堆积密度物料的满载运行需求，壳体的保温层采用50mm厚的岩棉填充，外表面温度不超过环境温度+10℃，减少作业过程中的热量损耗，同时在设备的侧面设置了多个观察窗，可直观看到内部物料的流动状态与热风循环情况，无需停机即可判断设备运行是否正常。这套结构在设计时没有采用复杂的专用定制部件，大部分传动件、密封件都采用通用标准件，降低了后续的运维配件成本，针对农产品加工场景中粉尘较大的问题，所有传动轴承都采用带密封盖的外球面轴承，可阻挡粉尘进入轴承内部，延长部件使用寿命，排湿口处设置了初效过滤网，可拦截物料碎屑，避免碎屑随废气排出影响车间环境，同时也防止碎屑进入热风循环管路引发积料自燃的风险。
