谷物深层干燥用热风输送管道结构设计

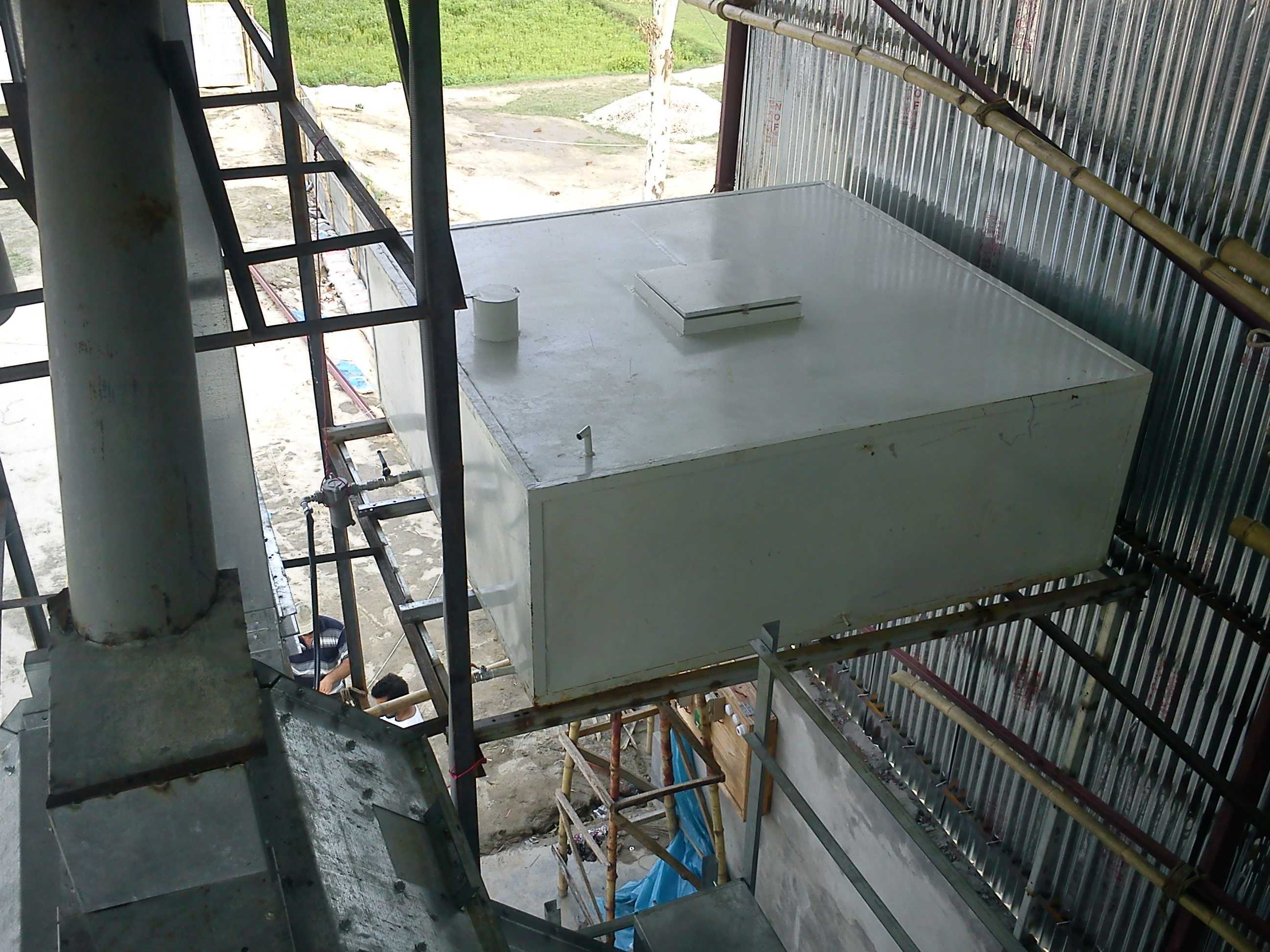

　　这套结构是粮食干燥作业线里的热风输送核心管路段，主要承担深层干燥工艺里的热介质导流作用，在玉米、鹰嘴豆、扁豆、开心果等颗粒农产品的固定床或移动床干燥工位中，负责把热风炉产出的恒温热风精准导入干燥床层的不同区段，避免热风短路导致的床层温湿度梯度失衡。从现场安装结构来看，管路主体采用镀锌钢板卷制焊接成型，管段之间采用法兰加密封垫的拼接方式，每段管路的支撑都依托现场焊接的型钢桁架完成，桁架主肢采用等边角钢拼接，斜撑采用小规格角钢做三角稳定结构，所有支撑节点都做了满焊处理，能抵消管路内热风流动带来的微振动，同时适配露天安装的风载、雨雪载荷要求。设计阶段首先要匹配干燥床的处理量核算管路通径，管内风速控制在12-18m/s区间，

　　既避免风速过高带走过量谷物碎屑，也防止风速过低导致热风沿程温降过大，增加热源能耗。管路的变径段、弯头位置都做了圆弧过渡处理，减少风阻的同时，避免颗粒杂质在管路拐角处堆积引发的堵塞问题。在管路与干燥床的连接位置，特意设置了可调式导流插板，能根据不同谷物的干燥特性调整各段热风的送入量，比如干燥玉米这类大颗粒高水分作物时，可以加大下部床层的热风开度，强化对流传热效率；干燥开心果这类带壳坚果时，则调整各段开度均衡床层温度，避免局部过热导致的果仁品质下降。安装边界上，管路底部的桁架支撑高度要匹配干燥床的进料、出料工位高度，保证管路最低点距离地面的净空满足巡检、设备维护的操作空间，管路整体的水平度偏差控制在千分之二以内，

　　避免冷凝水在管内低洼段积存，引发管路锈蚀或者热风带水影响干燥效果。管路外壁没有额外做保温层，是因为该段属于高温热风的近端输送段，沿程热损失在工艺允许范围内，同时露天布置的情况下，不做保温也能减少外壁积尘、积料带来的清理负担。在靠近干燥床的管段上，预留了温度、湿度传感器的安装接口，能实时采集送入床层的热风参数，配合干燥系统的闭环控制调整热风炉的输出功率，保证深层干燥过程中床层内的温湿度梯度沿物料流动方向平稳变化，避免出现表层物料过干、底层物料水分不达标的问题。整套管路的支架设计还考虑了热胀冷缩的补偿需求，在长直管路段设置了柔性连接段，抵消管路受热后的伸长量，避免支架焊缝长期受交变应力出现开裂。从实际应用场景来看，

　　这类管路结构不仅适用于粮食干燥领域，在其他颗粒物料的对流干燥工位也能通过调整通径、支撑结构适配对应的工艺要求，结构设计上优先保证可靠性与易维护性，所有易磨损的弯头位置都做了加厚处理，延长设备的连续运行周期，减少日常运维的备件更换成本。
