谷物干燥通风用双轴流风机结构设计

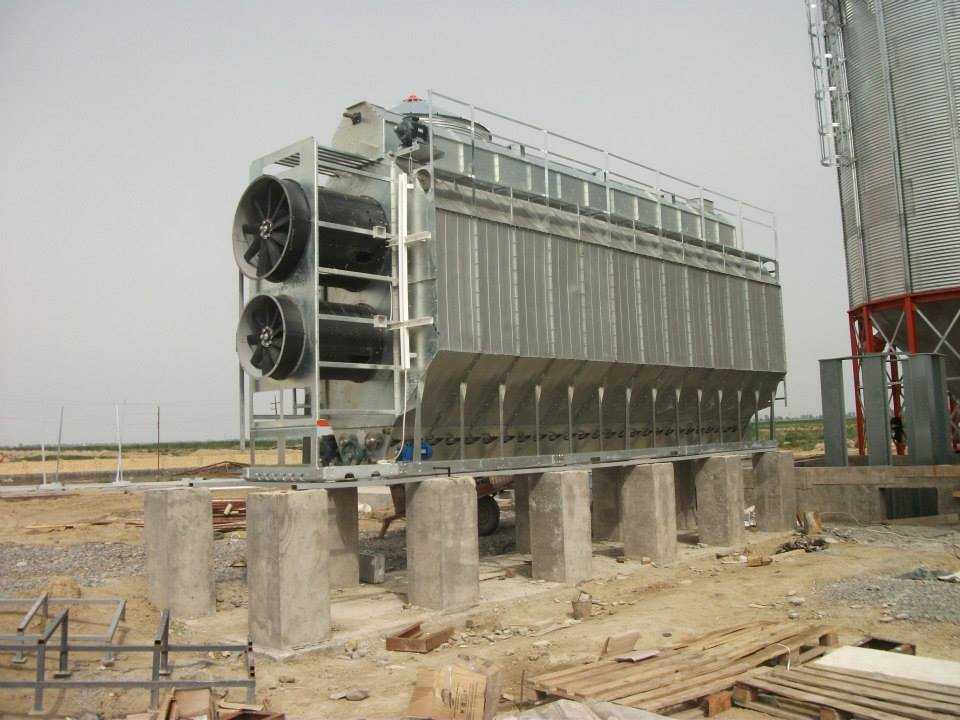

　　这套双轴流风机结构主要配套谷物干燥环节的通风系统使用，在粮食收储、烘干加工的现场场景中，承担着干燥介质定向输送、仓内湿热空气置换的核心作用。不同于普通民用通风风机，该结构的设计完全围绕谷物干燥的实际工况展开，首先要适配干燥过程中持续高湿、附带少量粮尘碎屑的气流环境，风机叶片采用大弦长后掠式翼型，在保证足够风压的前提下，降低气流通过叶道时的紊流损耗，同时叶片前缘做了耐磨加厚处理，减少长期输送含尘气流带来的冲蚀磨损，延长部件的实际使用寿命。从安装边界来看，两台风机采用上下同轴纵向排布的结构，整体框架采用型钢焊接成型，安装时可直接对接干燥设备的风室侧壁，不需要额外搭建复杂的转接风道，框架上预留的螺栓孔位匹配主流谷物烘干塔的侧壁安装尺寸，

　　单台风机的叶轮直径适配1.8米至2.2米截面的风室接口，整体安装完成后突出设备侧壁的尺寸控制在1.2米以内，不会额外占用烘干车间过多的通行空间，也避免了突出结构过多带来的现场磕碰风险。在功能特性设计上，双风机的排布可以根据干燥阶段的不同需求切换运行模式：在谷物降水的高湿阶段，两台风机同时满负荷运行，提供最大通风量，快速带走粮层间蒸发出来的水汽，避免粮堆内部结露导致的霉变、发芽问题；在干燥后期的缓苏通风阶段，可单台风机低负荷运行，维持仓内微弱的气流循环，平衡粮层不同位置的温湿度差，减少谷物爆腰率。风机的驱动电机采用直联式结构，省去了皮带传动的张紧维护环节，电机座与框架之间设置了橡胶减震垫，降低运行时的振动传递，

　　避免长期振动导致干燥塔壁的焊缝疲劳开裂。设计过程中重点考虑了现场维护的便捷性，风机的防护网采用快拆式卡扣固定，不需要完全拆卸框架即可完成叶片积尘清理、轴承润滑等日常维护作业，叶轮做了整体动平衡校正，运行时的振动幅值控制在工业设备允许的范围内，减少长期运行的结构疲劳风险。从气流组织的设计逻辑来看，上下排布的两台风机出口气流方向保持一致，在风室内可以形成均匀的推流风场，避免单风机运行时出现的风室边角气流死角，保证穿过粮层的气流速度均匀，不会出现局部粮层通风不足导致的干燥不均问题。框架的侧边设置了导流板结构，引导风机出口的气流平顺进入风室，减少气流在入口处的涡流损失，提升通风系统的整体效率。在实际选型适配时，

　　该结构可以根据不同吨位的干燥设备调整叶轮直径与电机功率，不需要大幅改动主体框架的安装尺寸，具备较好的系列化拓展空间，能够匹配从中小型家庭农场用烘干设备到大型粮库集中烘干线的通风需求。结构建模过程中，所有的型钢连接节点、叶片安装位、电机固定座都做了细节还原，能够直接用于后续的工程出图、结构受力校核，也可以作为同类通风设备设计的参考原型，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
