谷物干燥机内部导料均布结构组件

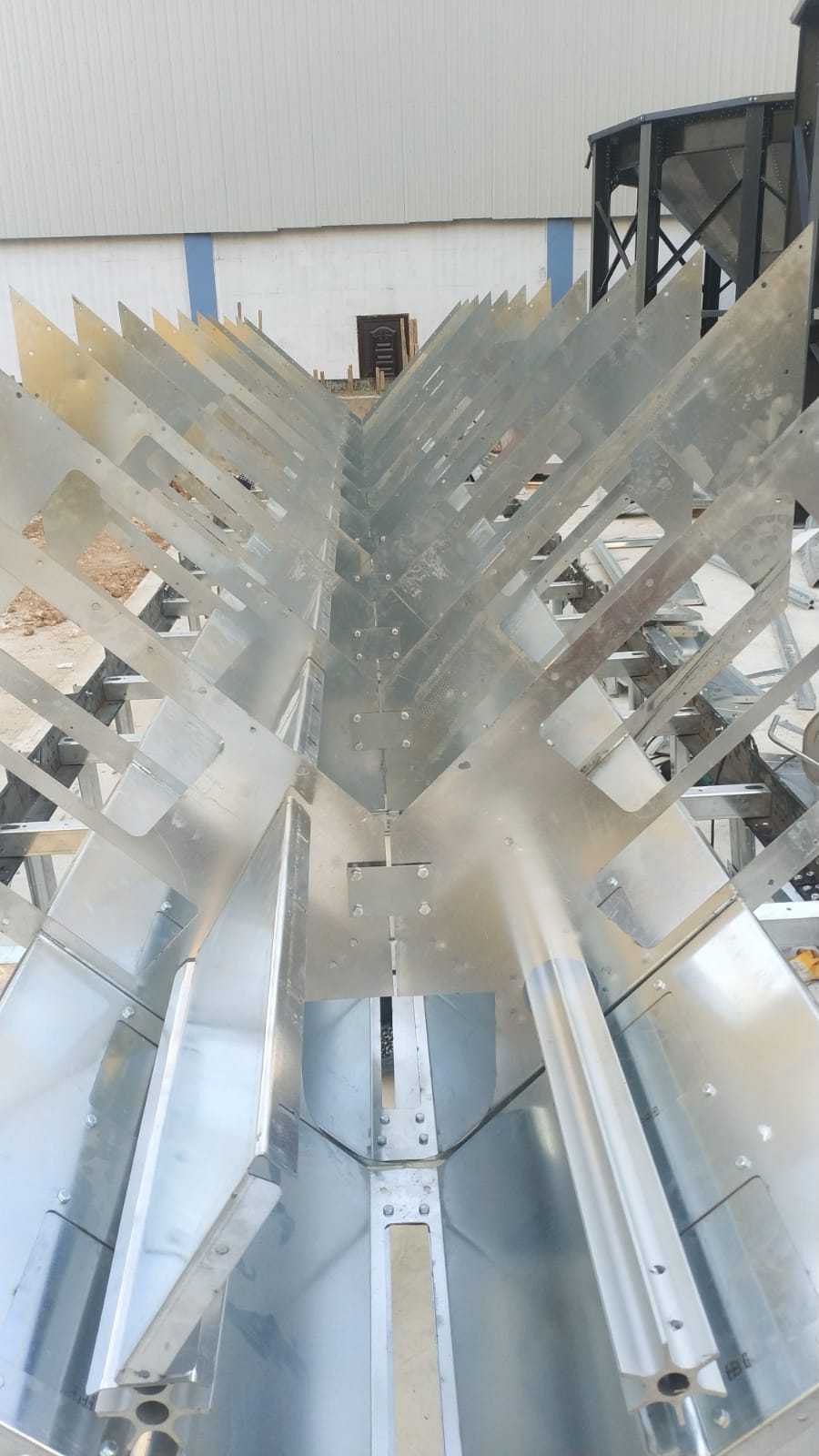

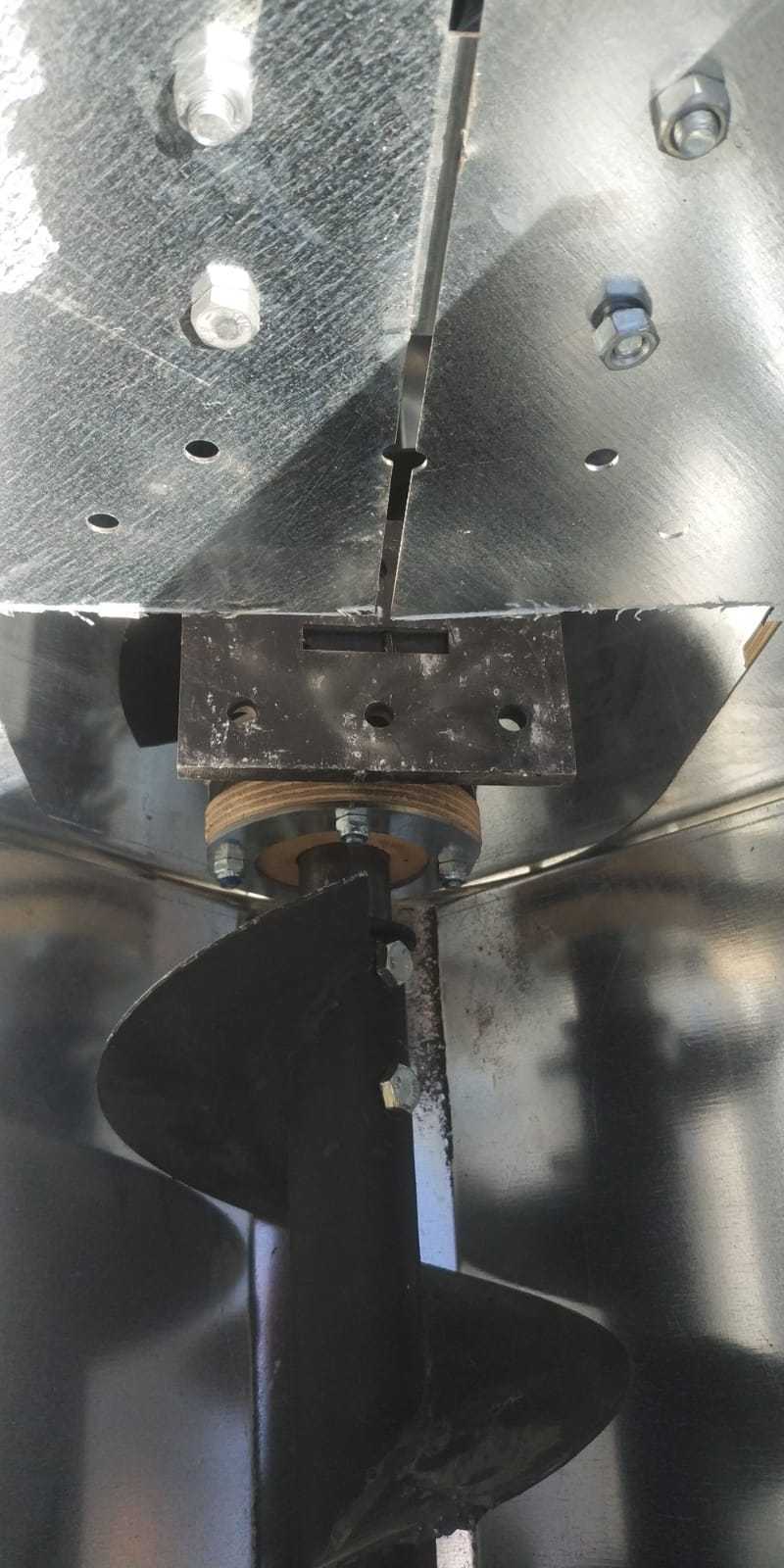

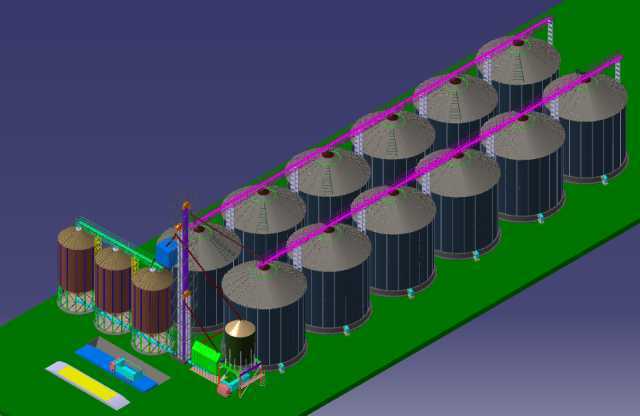

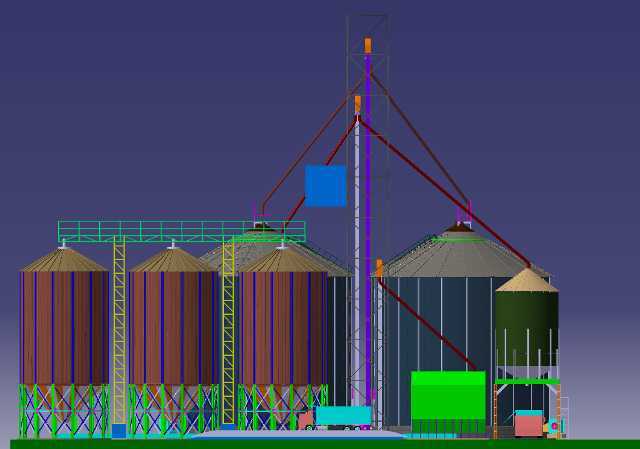

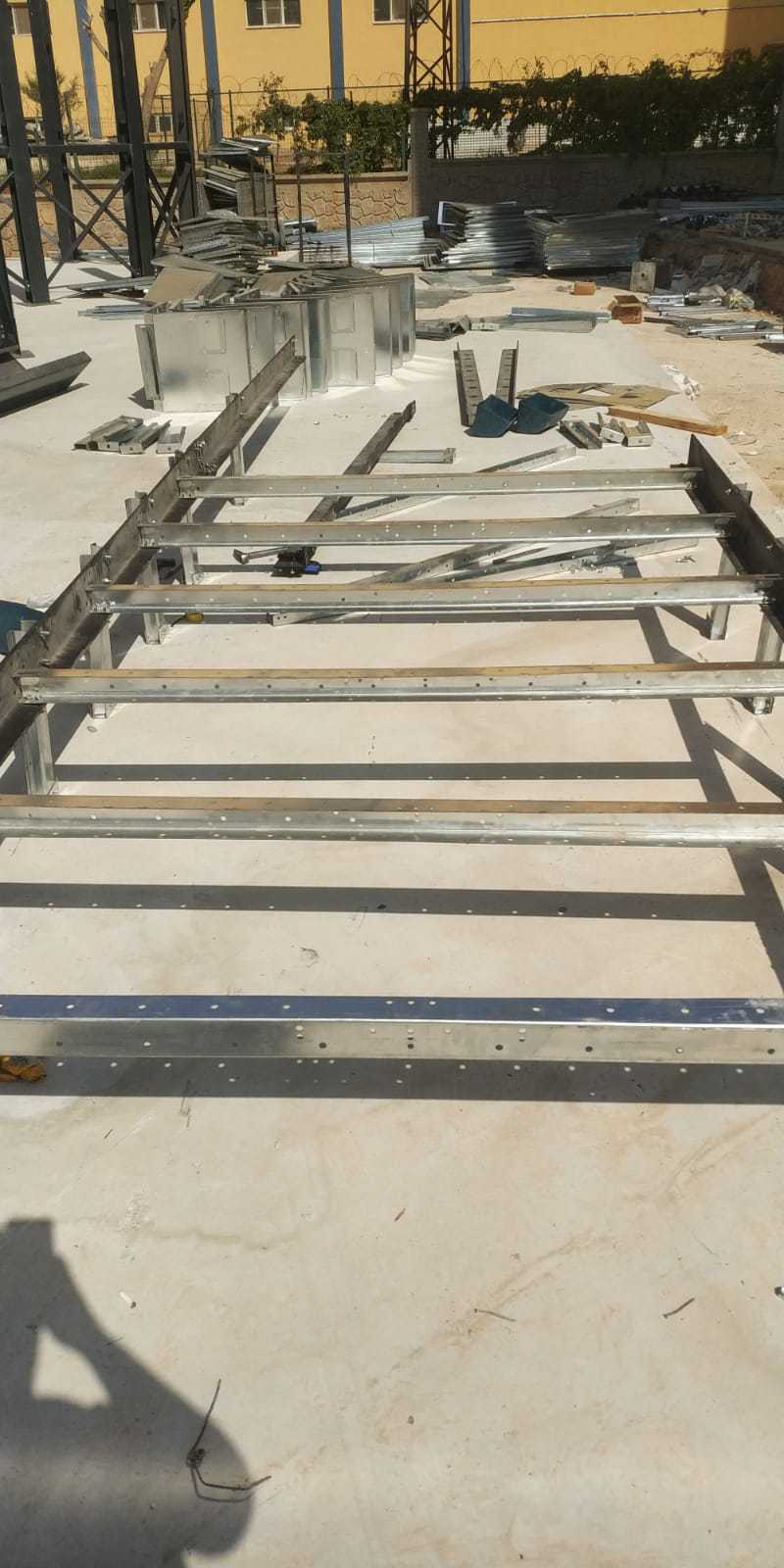

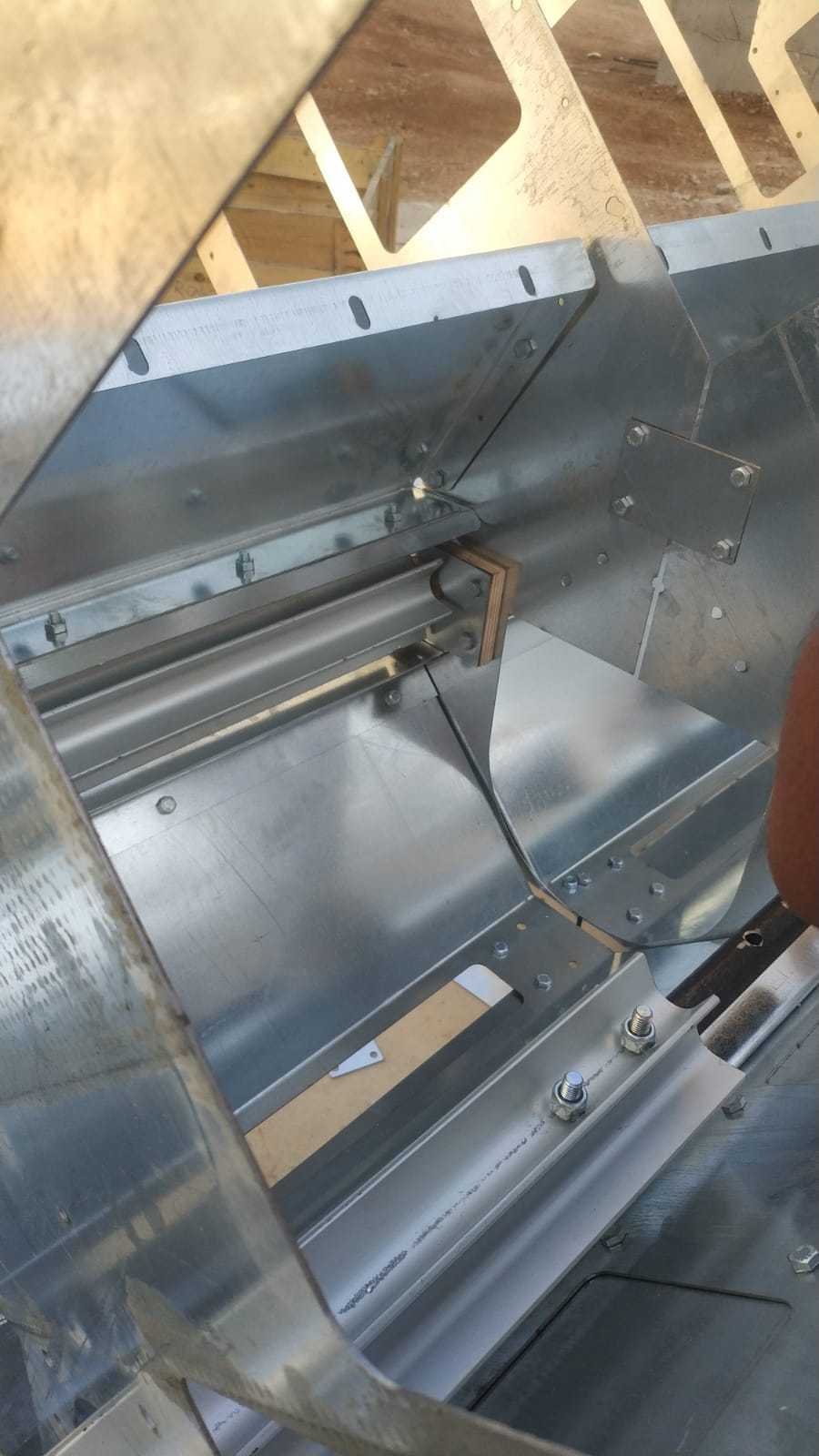

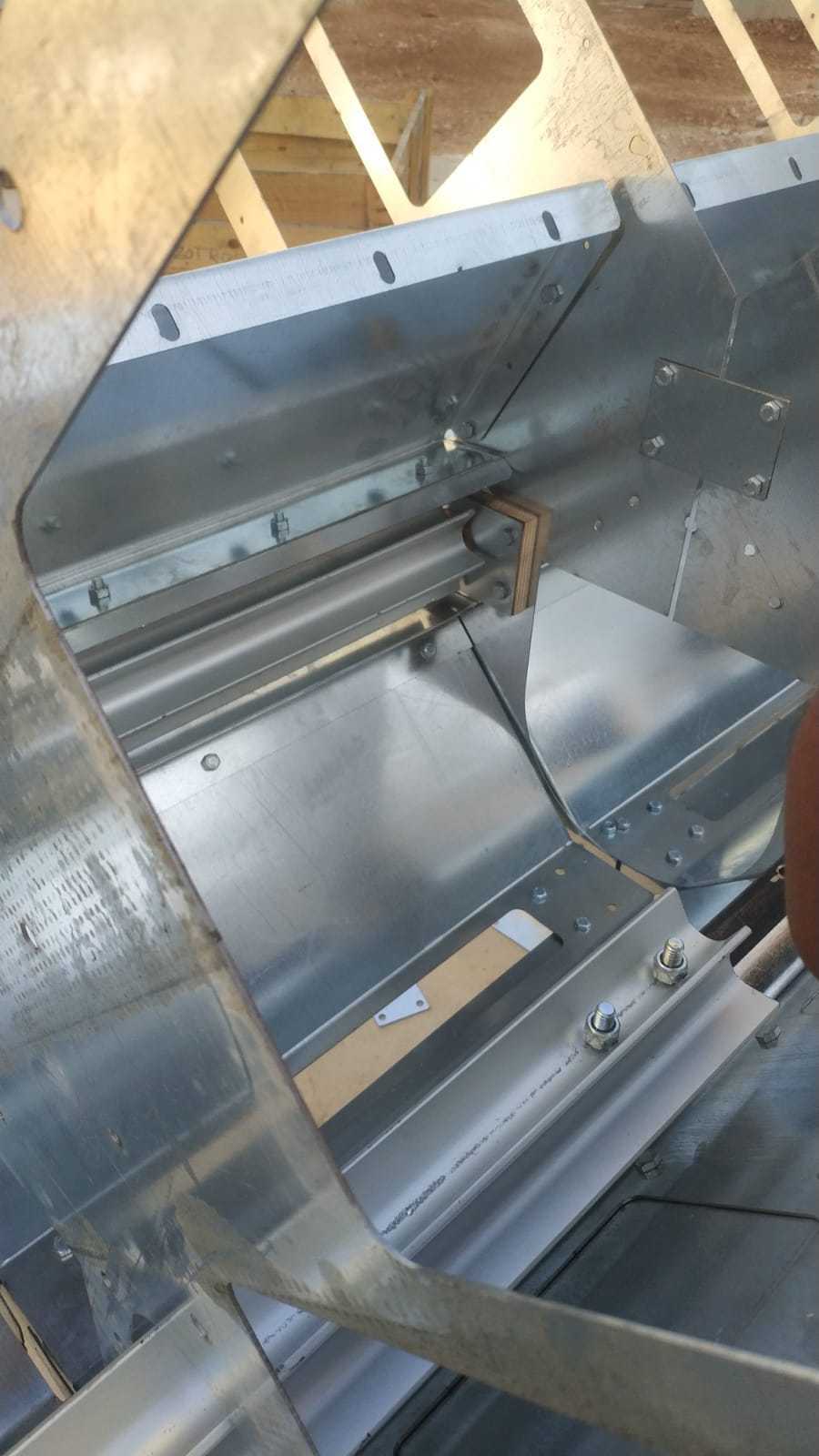

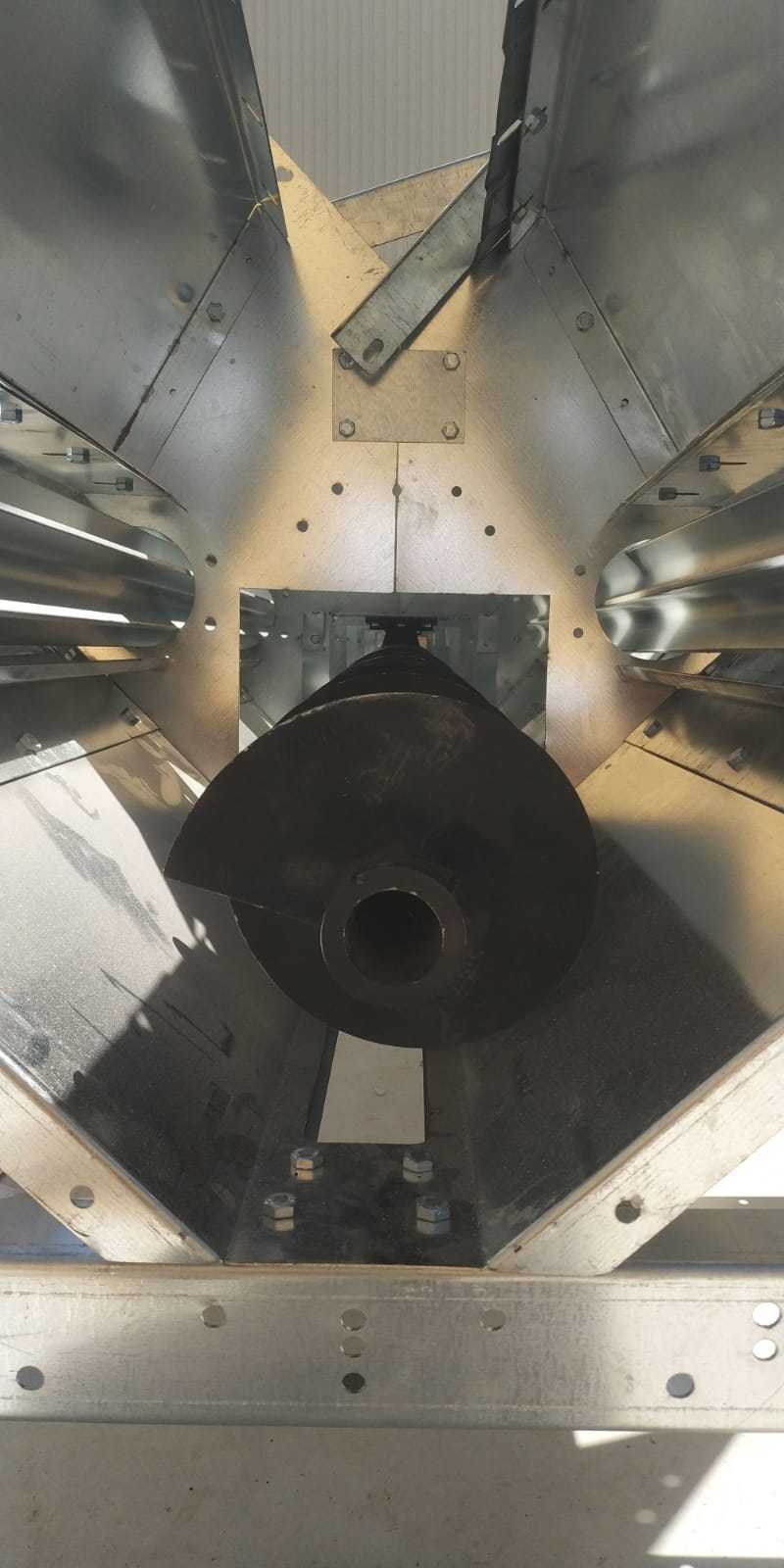

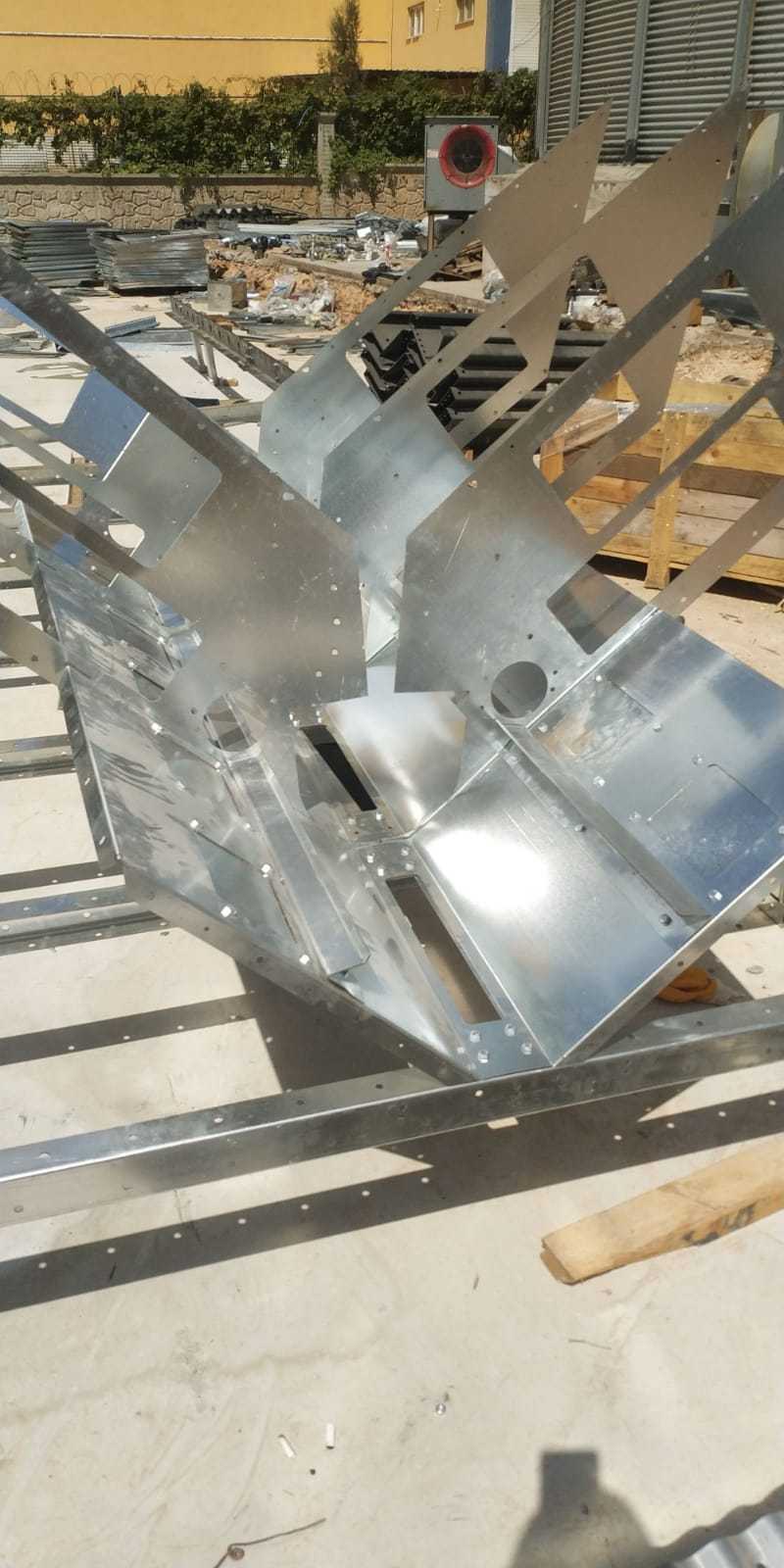

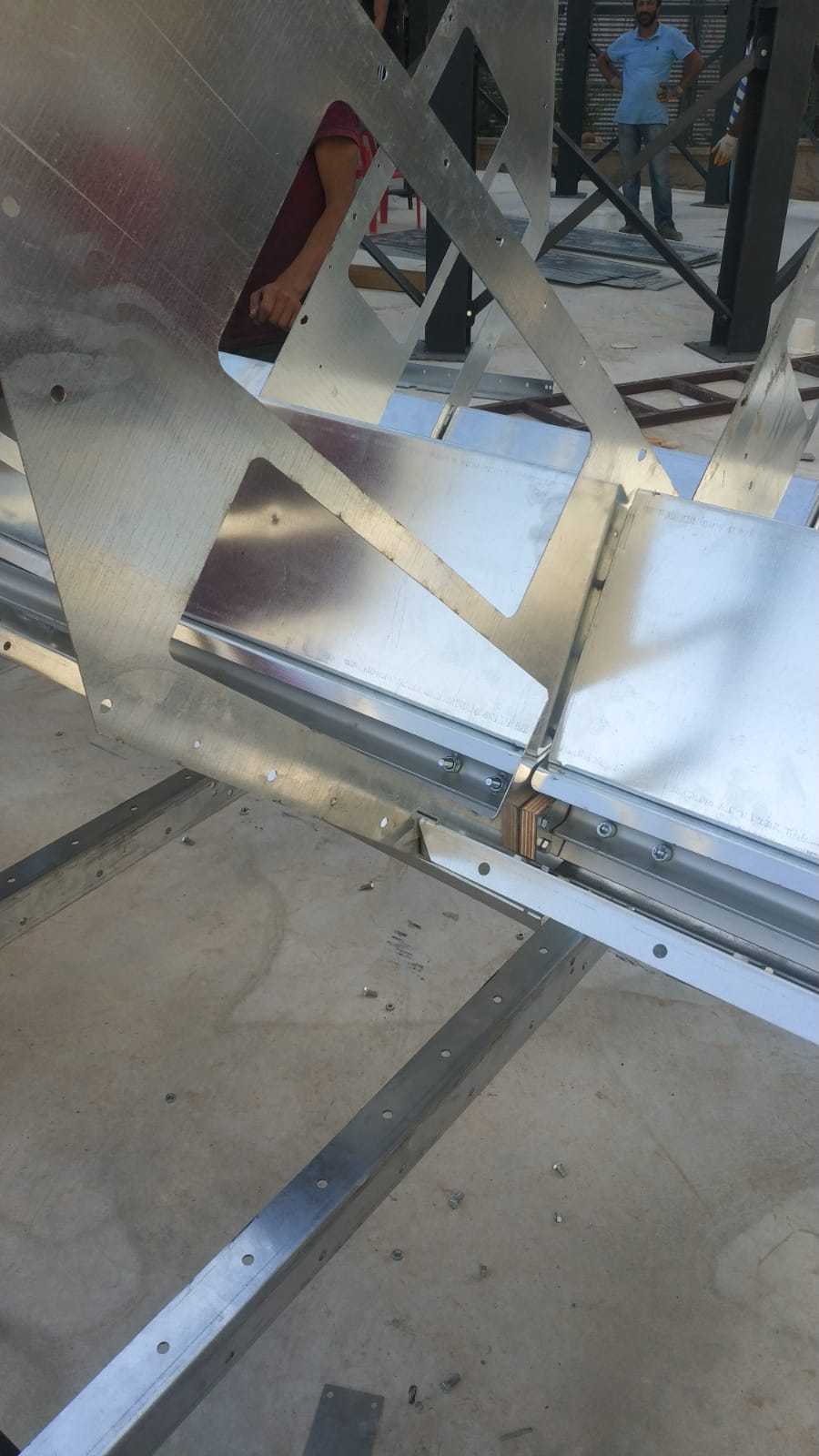

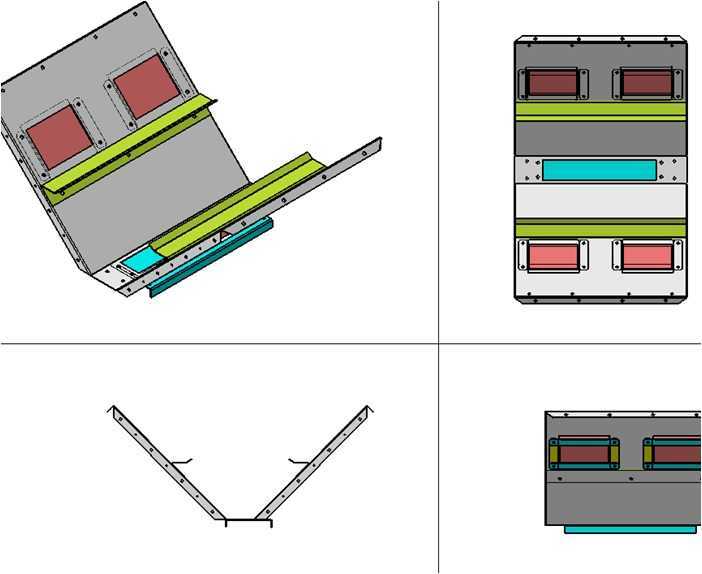

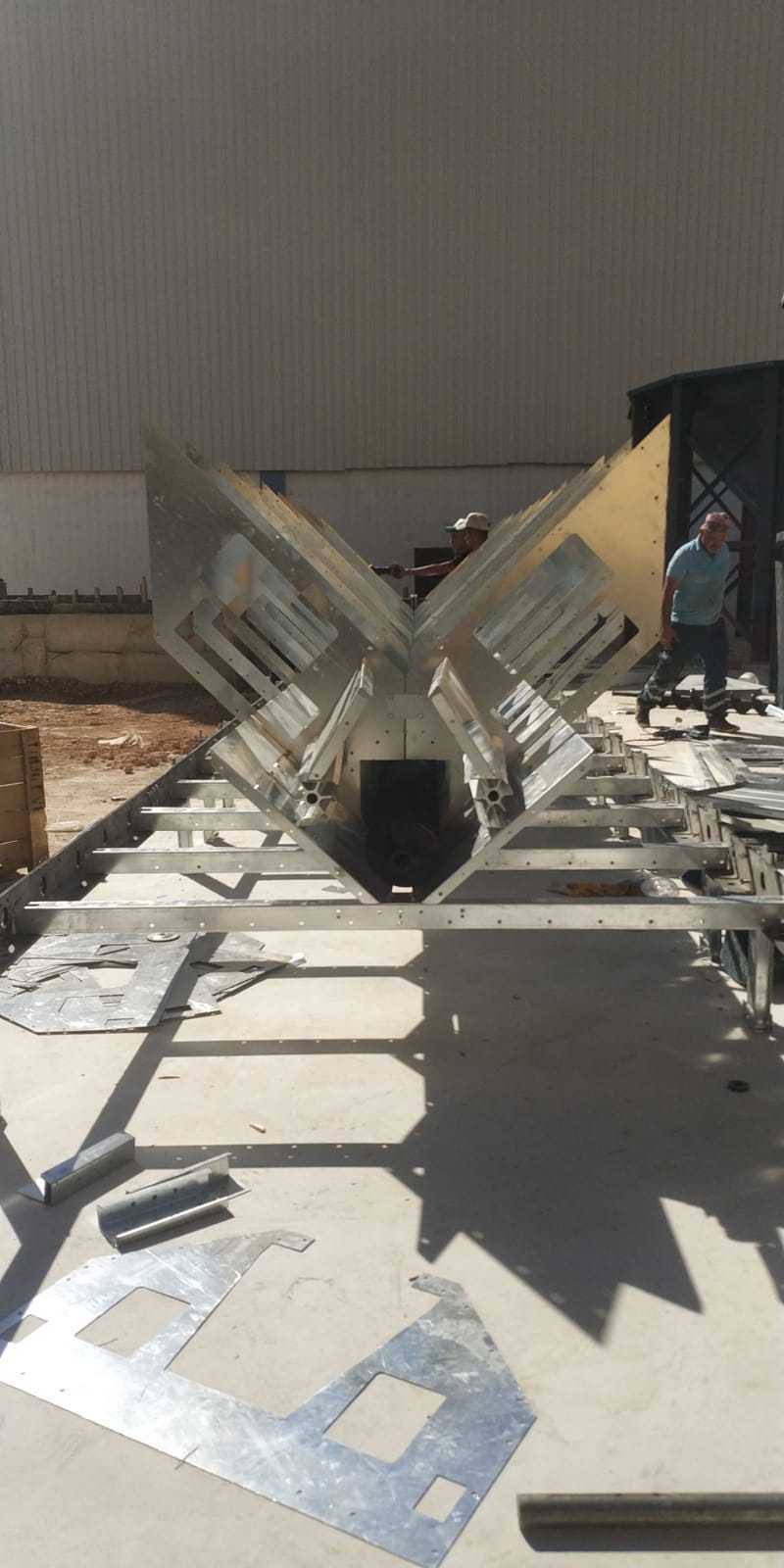

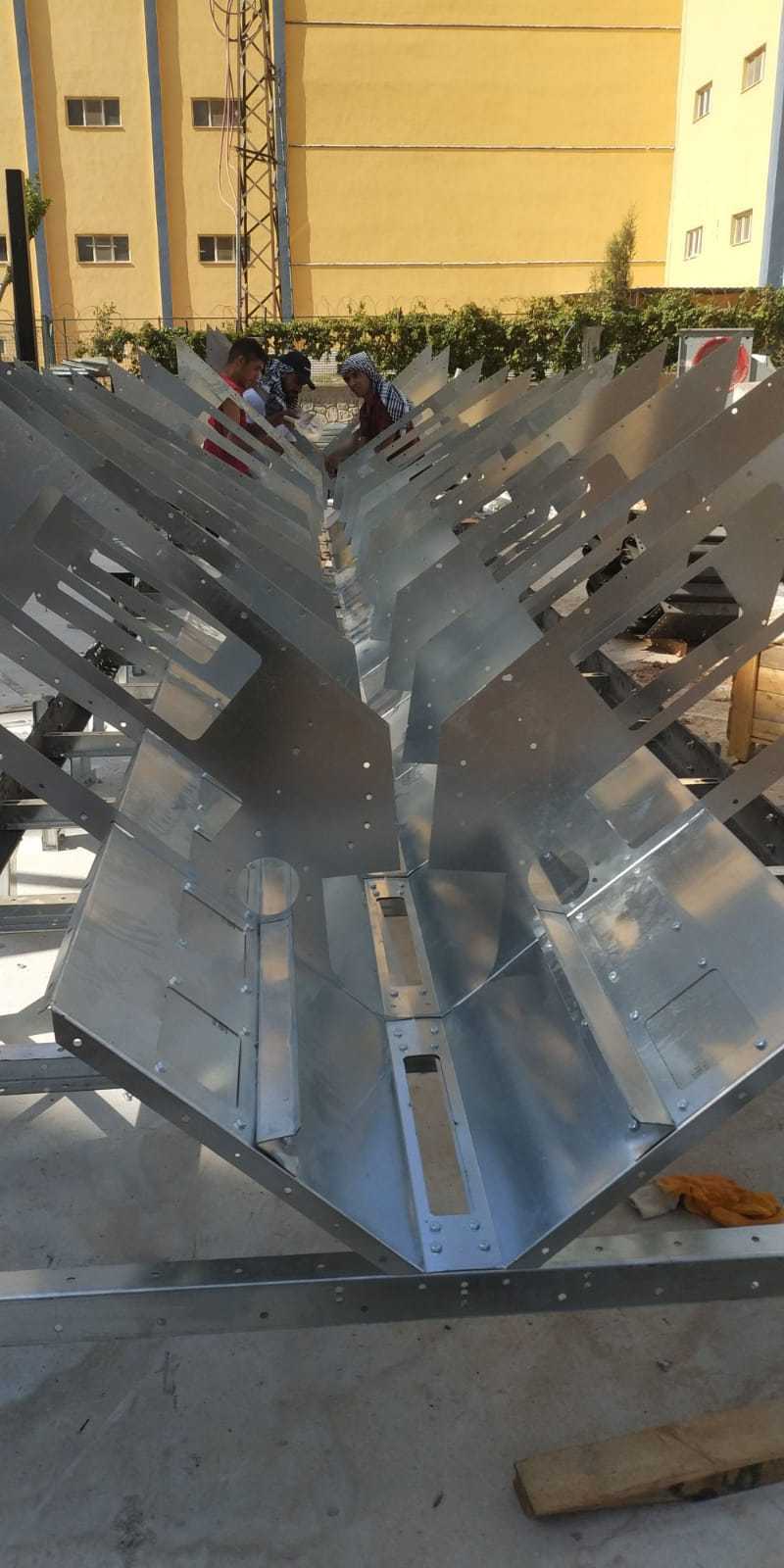

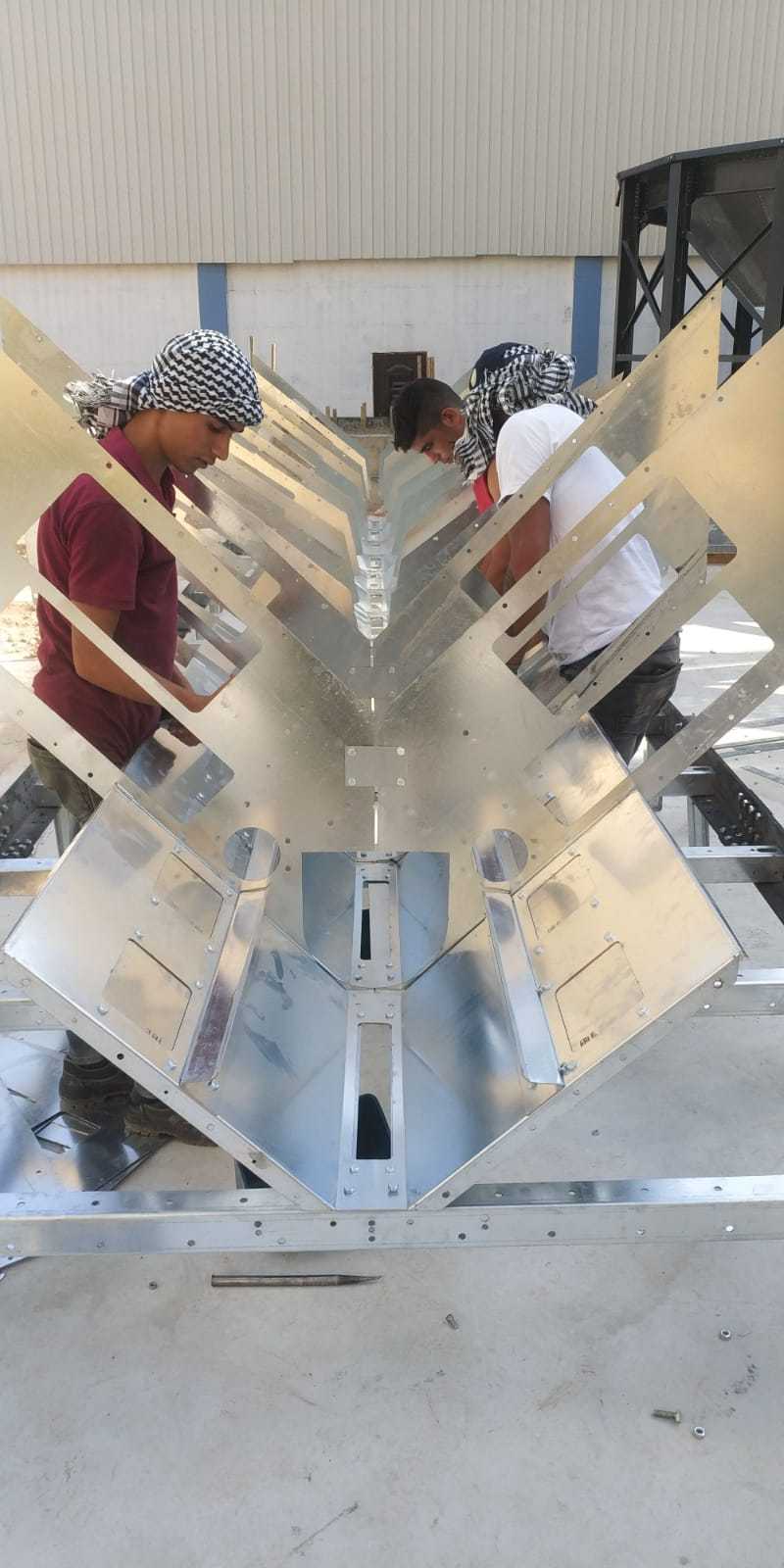

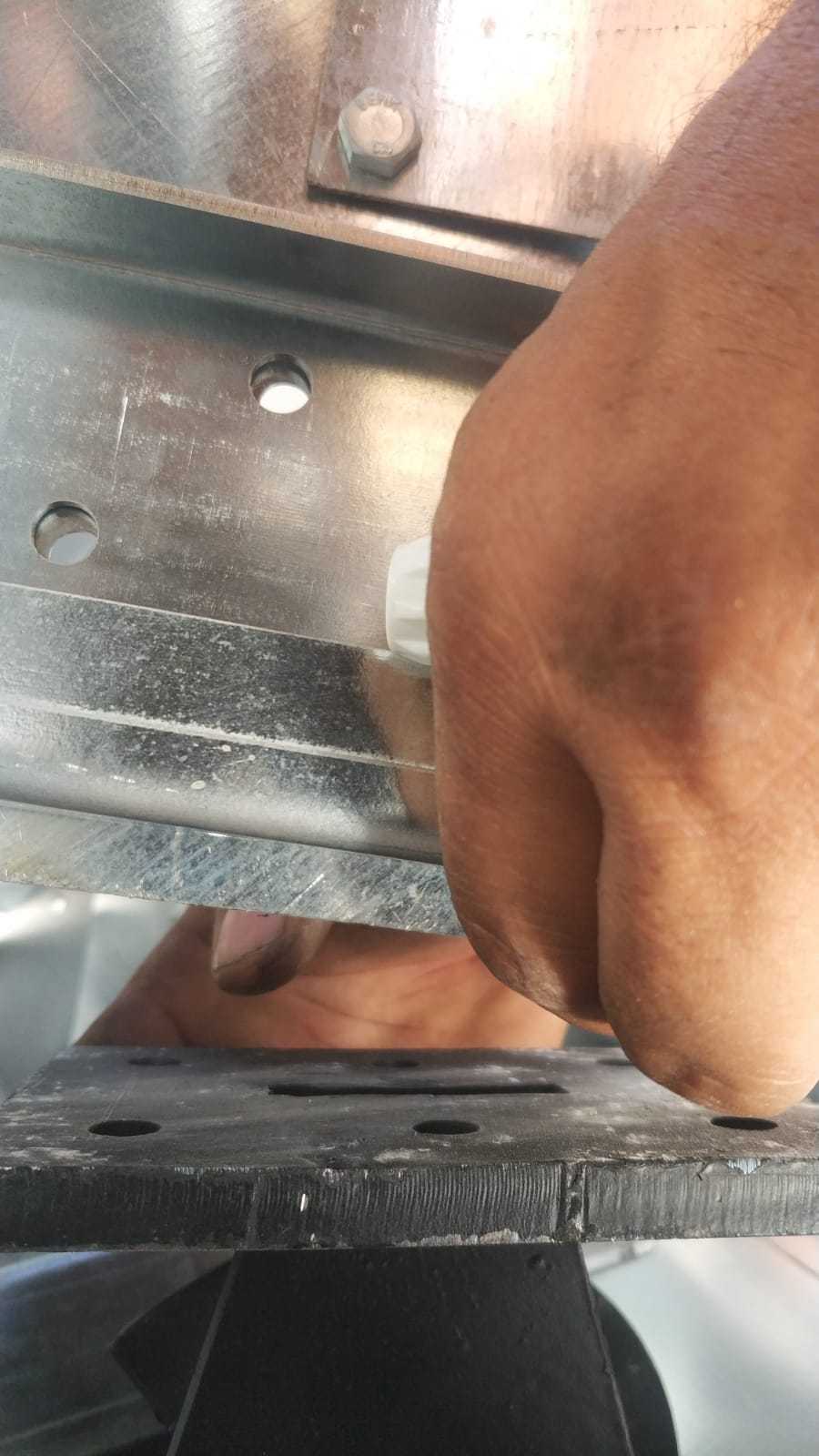

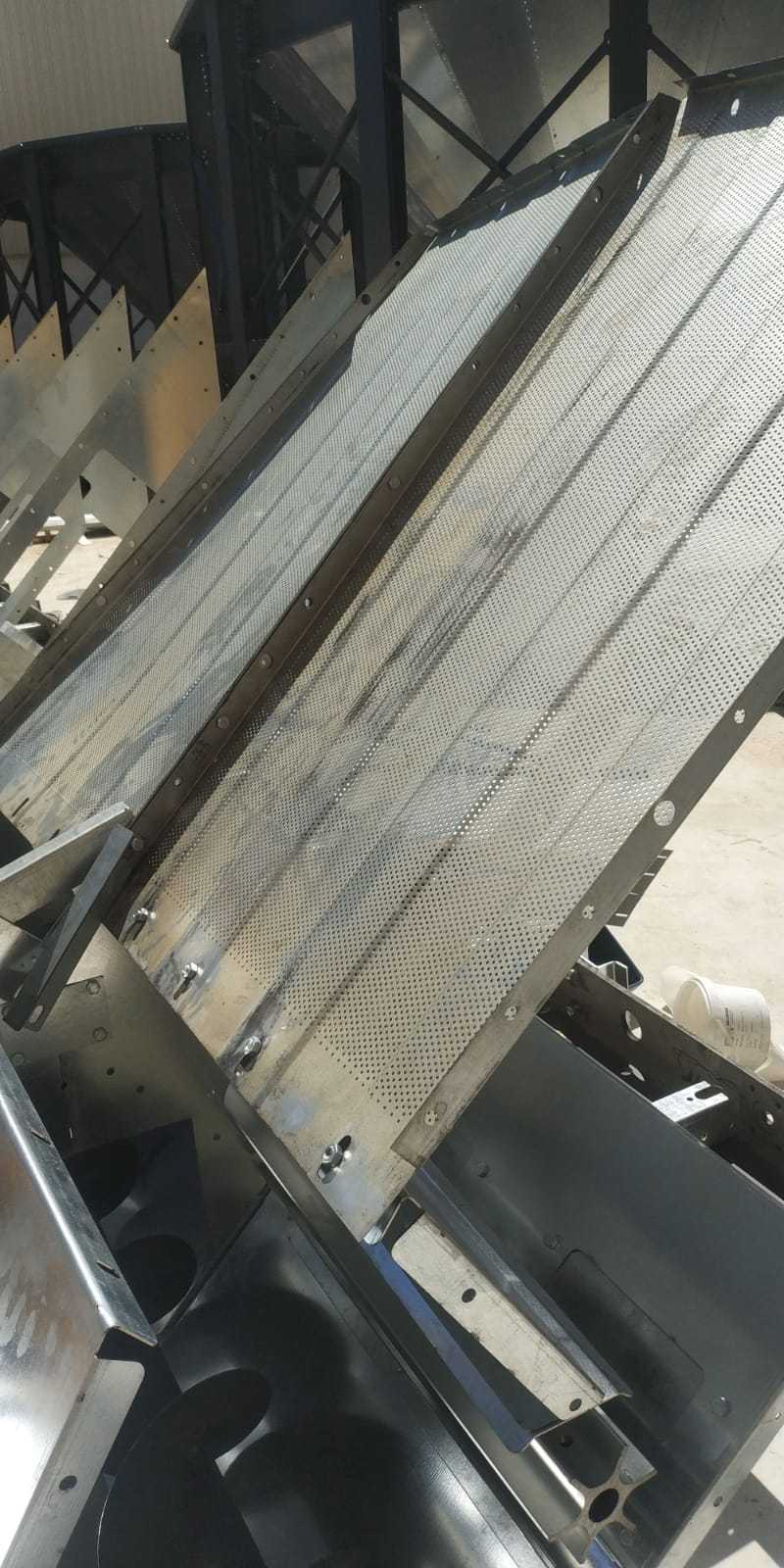

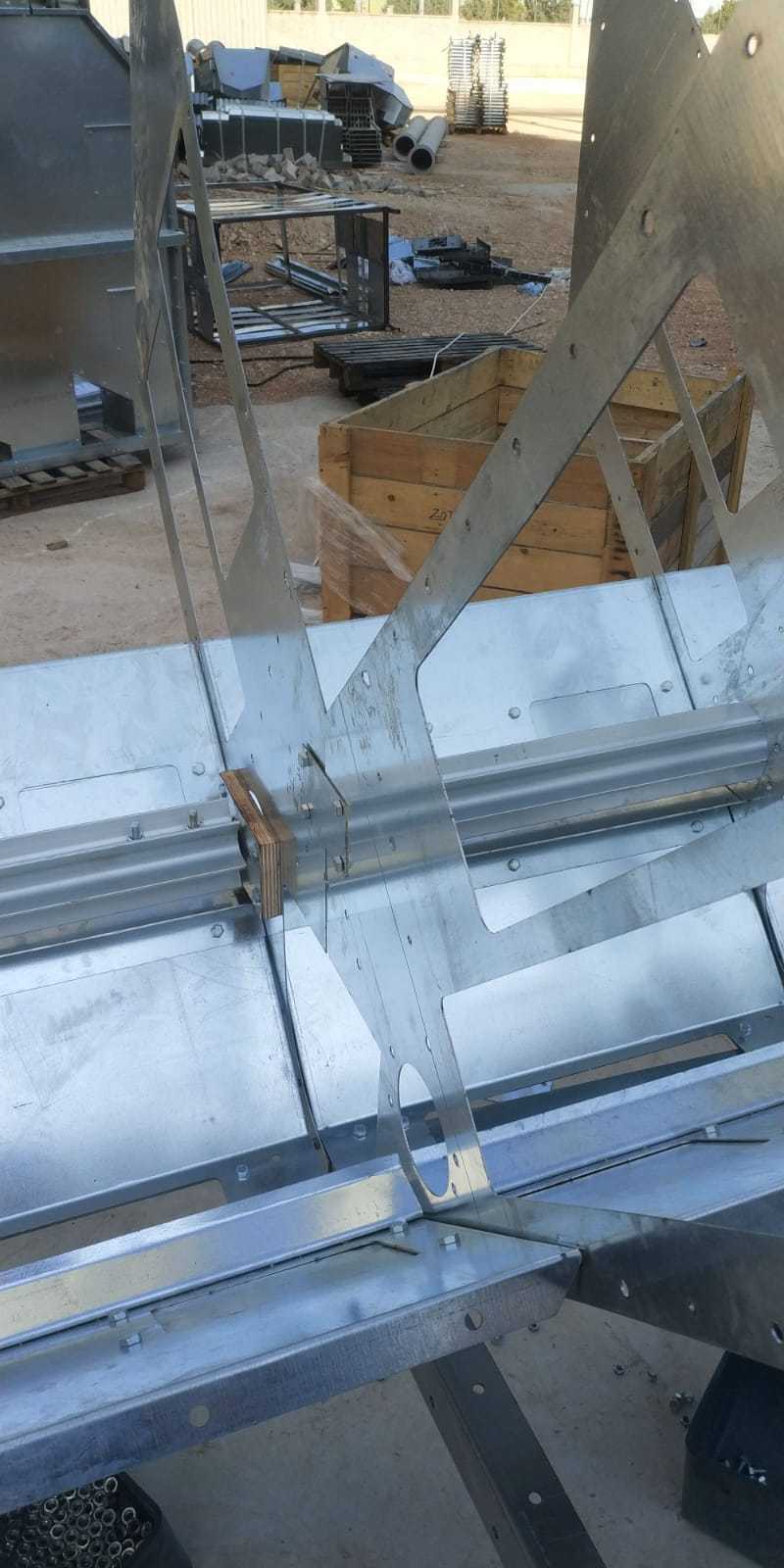

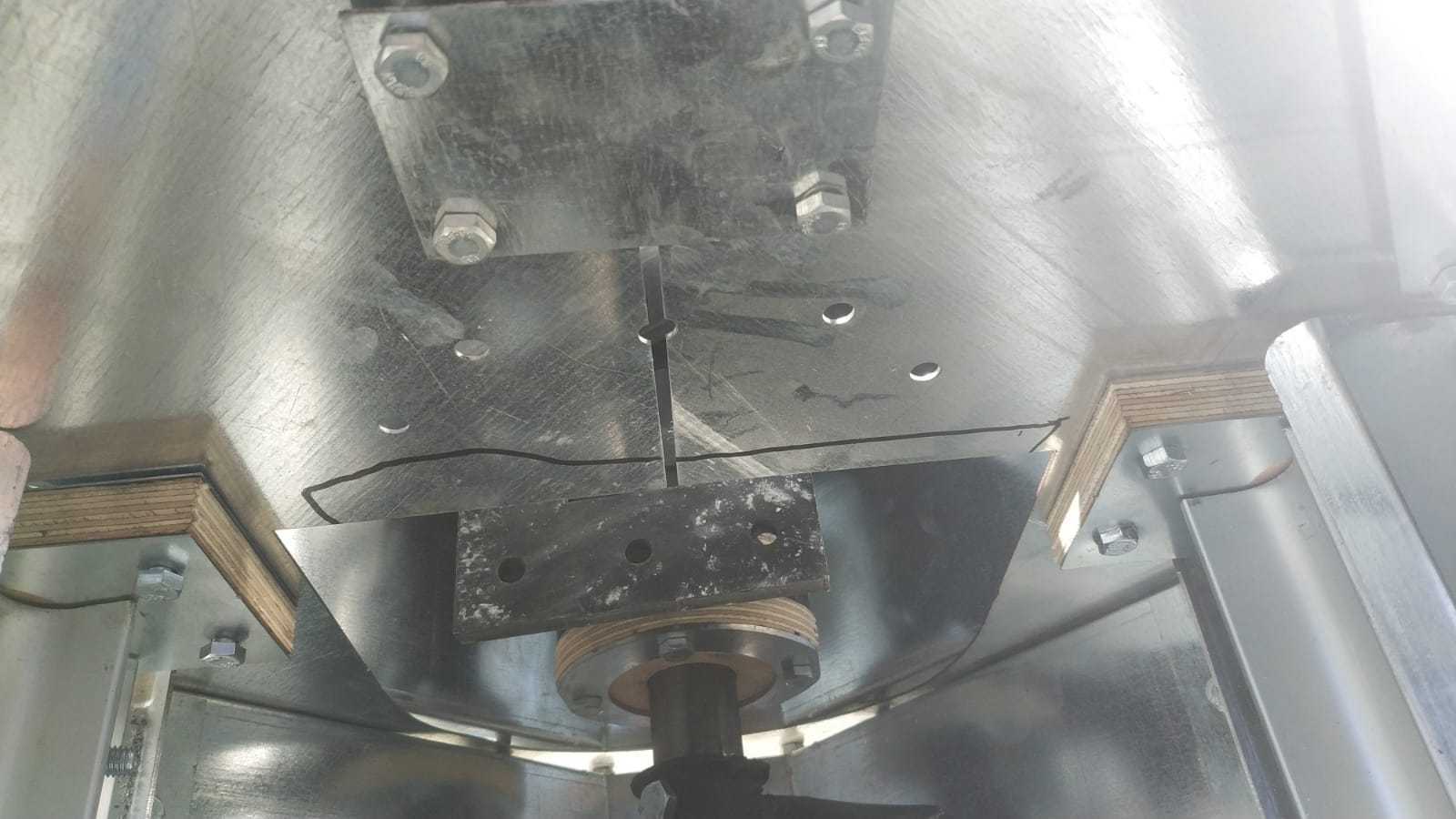

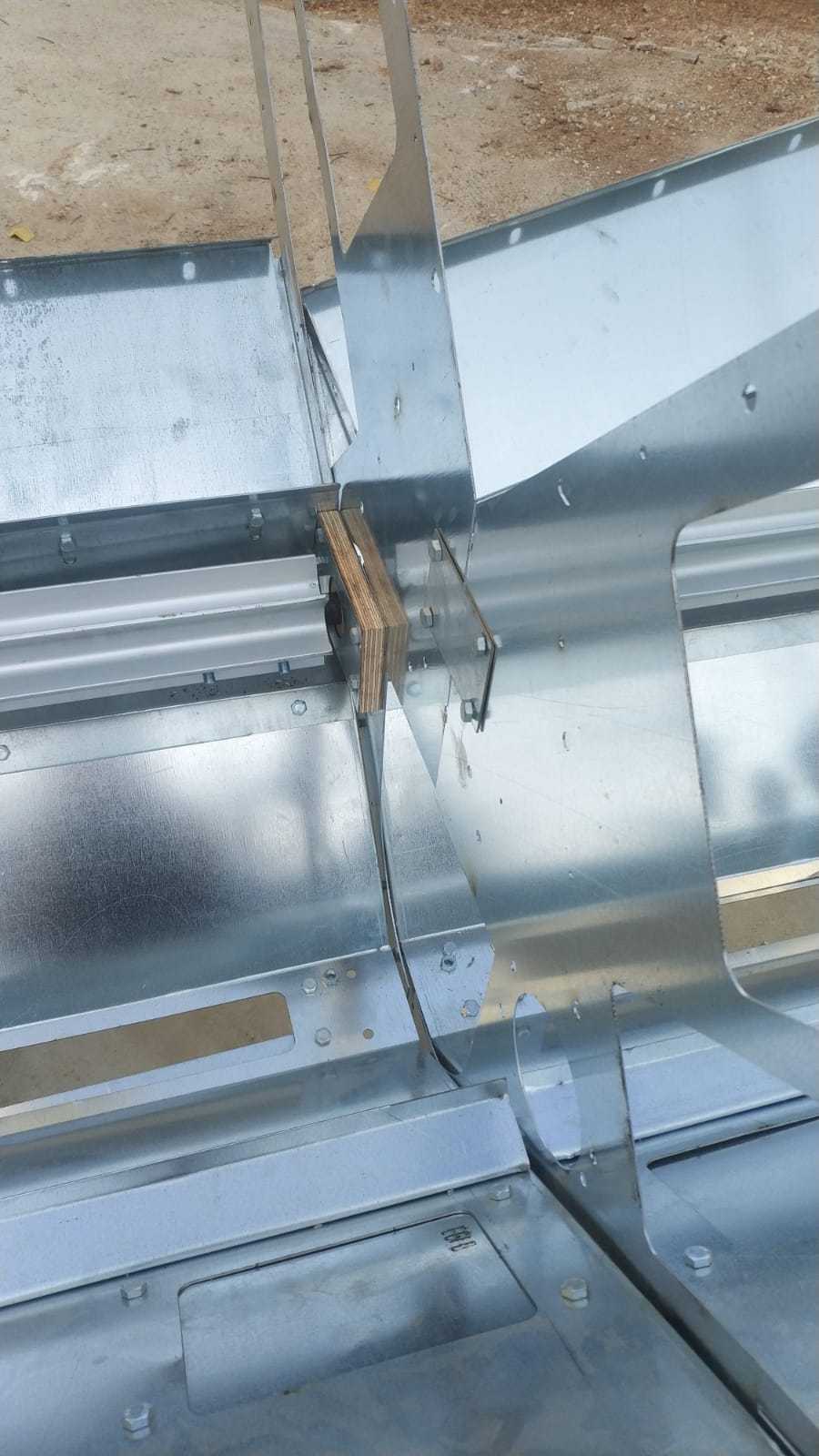

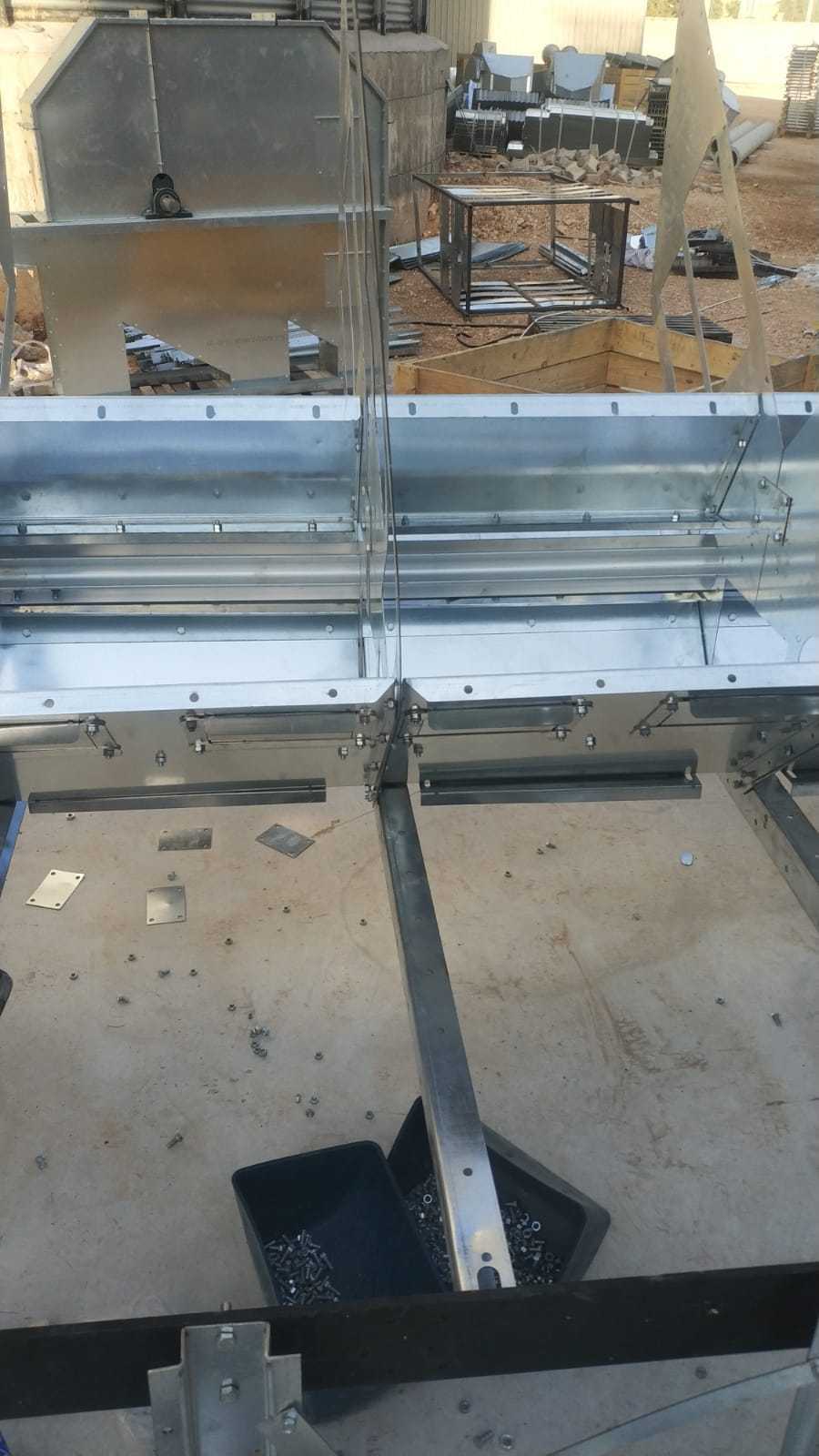

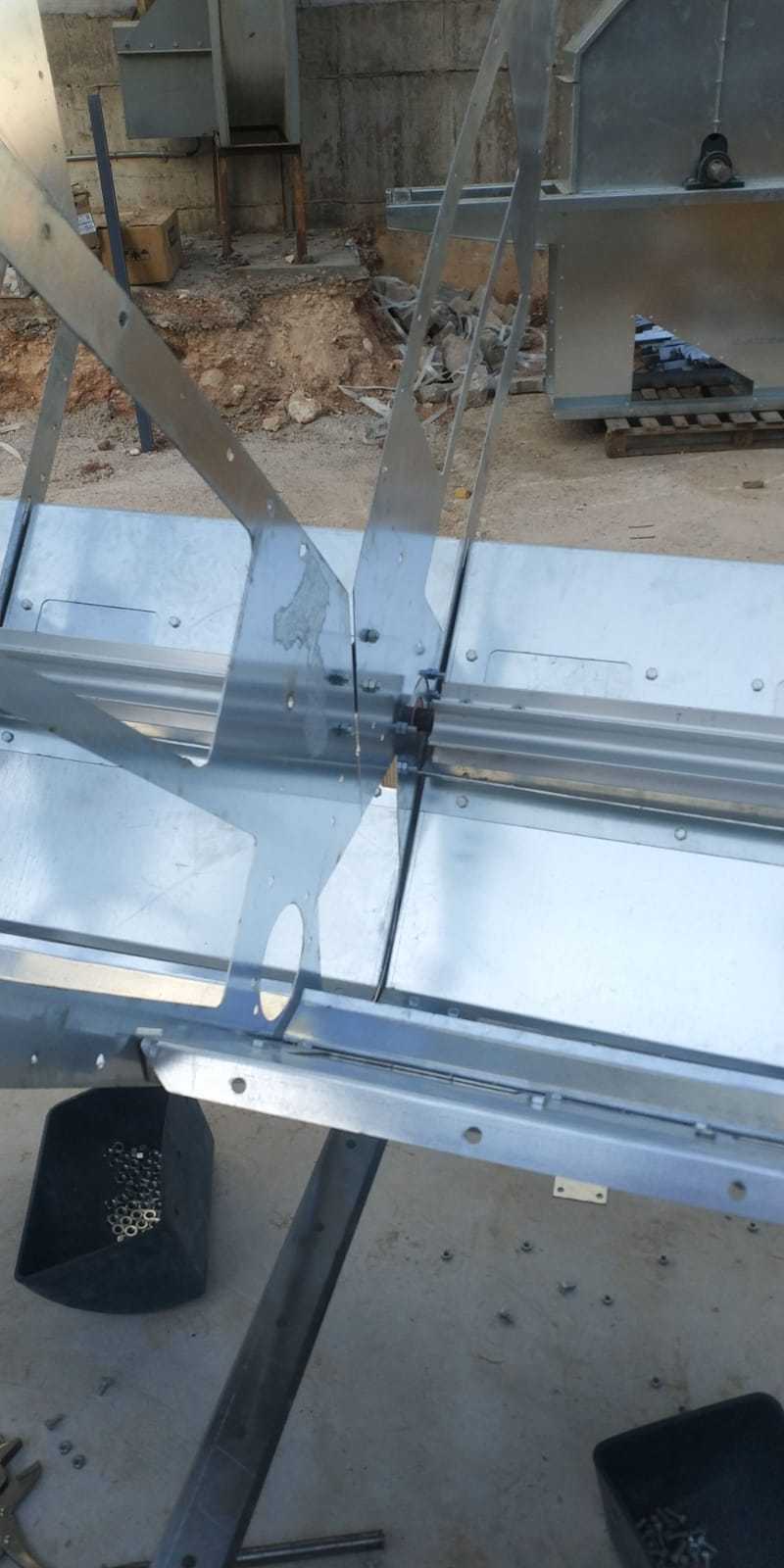

　　这套结构组件是谷物干燥设备核心的内部导料均布单元，主要应用于塔式连续式谷物烘干设备的腔体内层，承担进风导流、谷物分散、落料路径规整的核心作用，直接决定干燥过程中谷物与热气流的接触均匀度，避免局部过热焦粒、局部潮粮未干透的烘干缺陷。从结构设计逻辑来看，组件采用多组折边钣金件交叉拼接的布局，所有板件均采用镀锌钢板折弯成型，板件上预留的异形开孔是经过流场仿真优化的过风过料通道，相邻板件的拼接角度经过反复校核，既保证谷物靠自重下落过程中能被多次打散、形成均匀的料幕，又不会出现物料卡滞、架桥堵料的问题。实际安装时，该组件固定在干燥机热风段的中部框架上，上下分别对接储料段的进料导流板和缓苏段的落料格栅，安装边界需要匹配干燥机腔体的内部净宽尺寸，

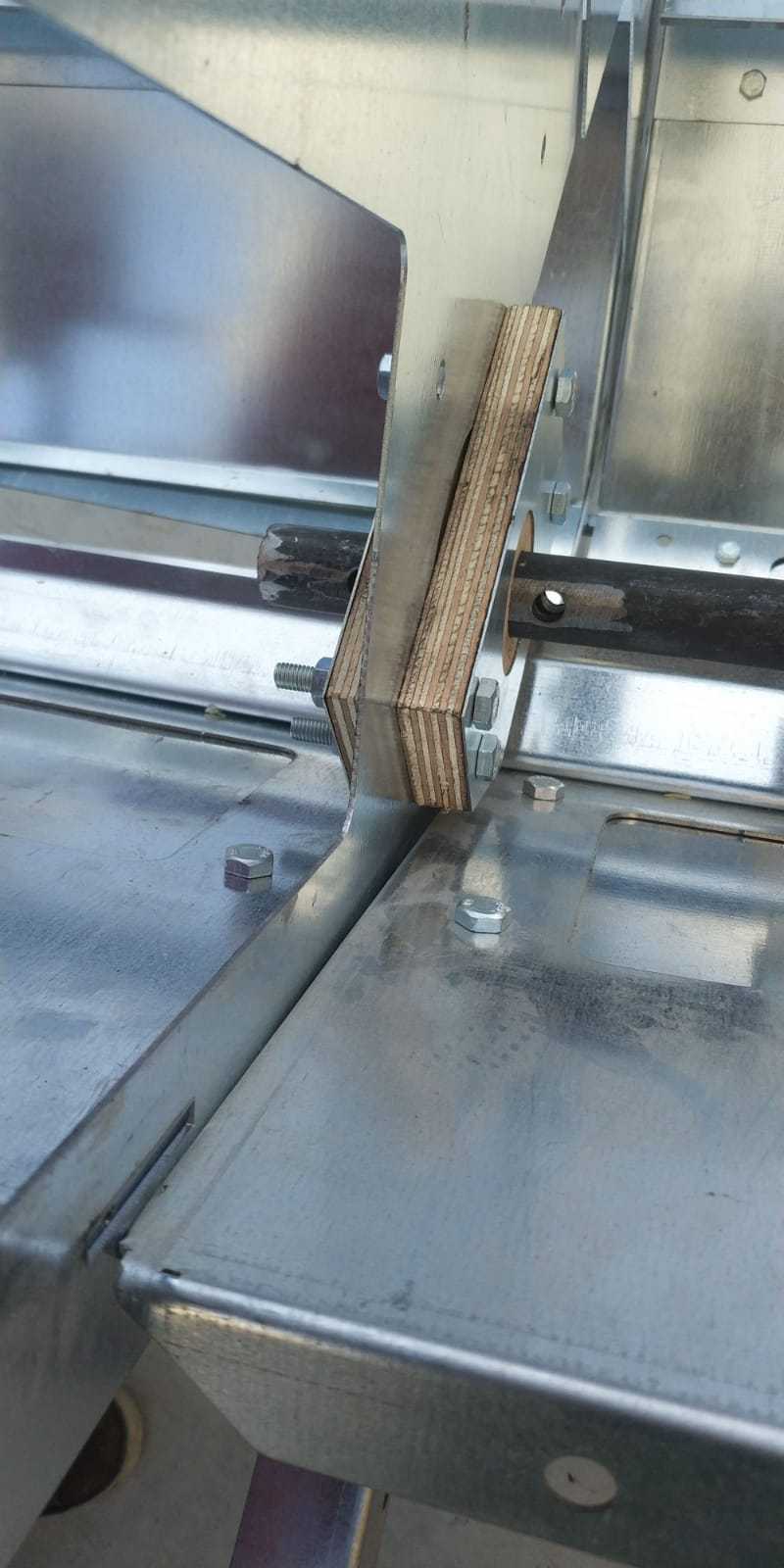

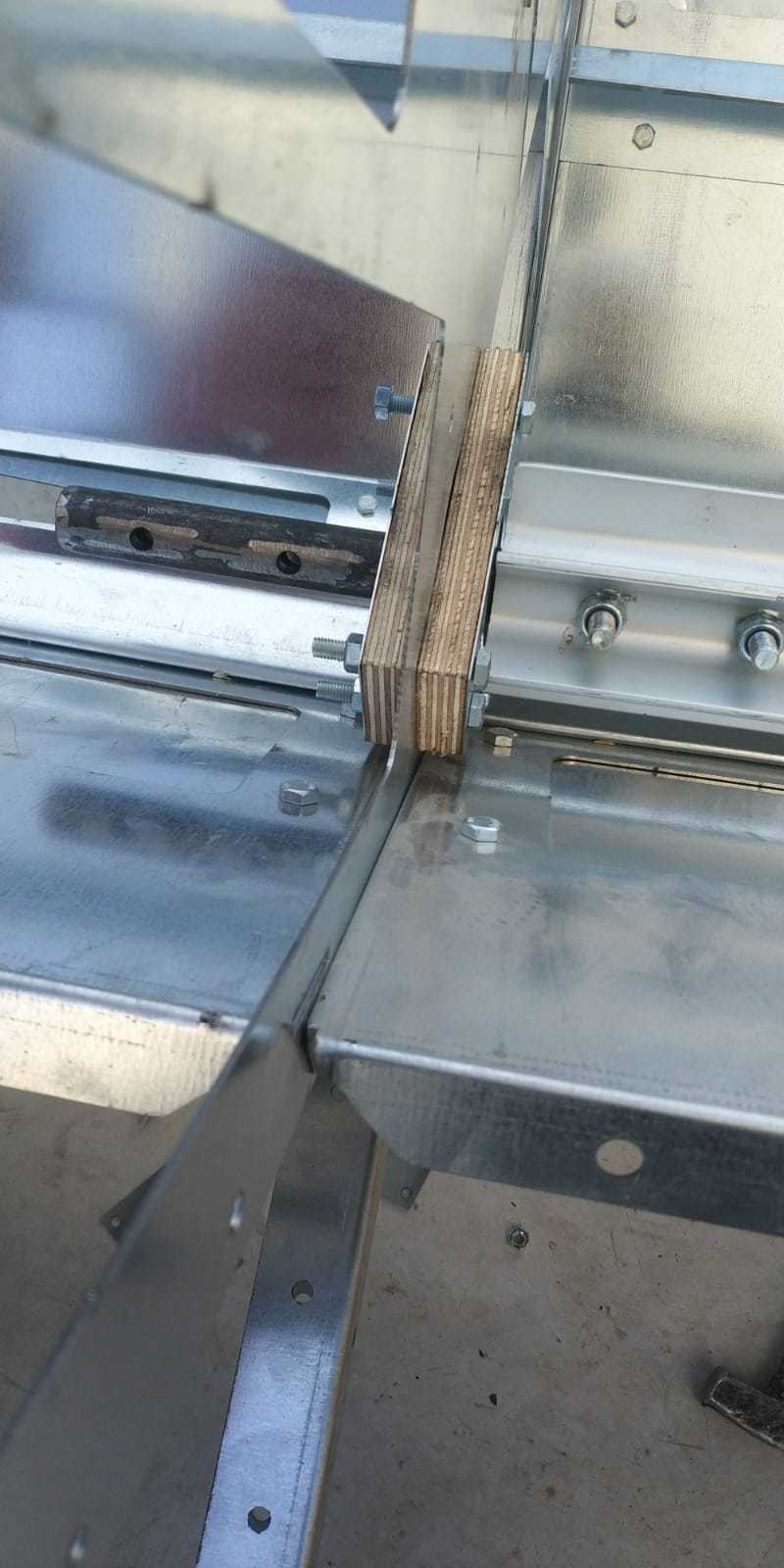

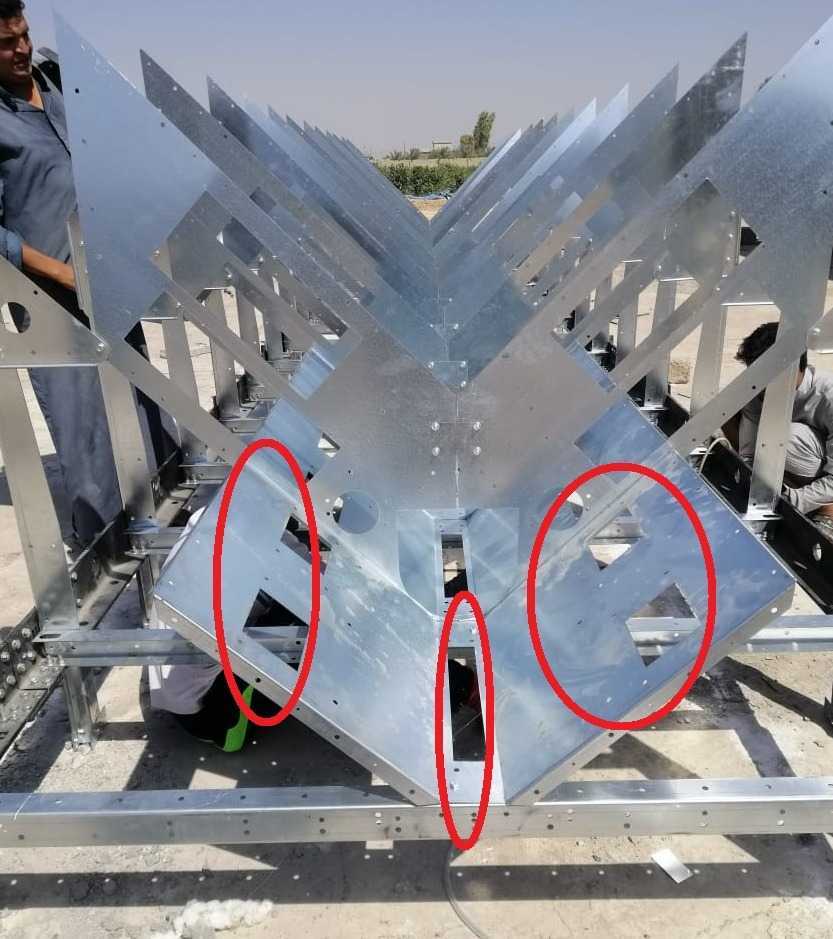

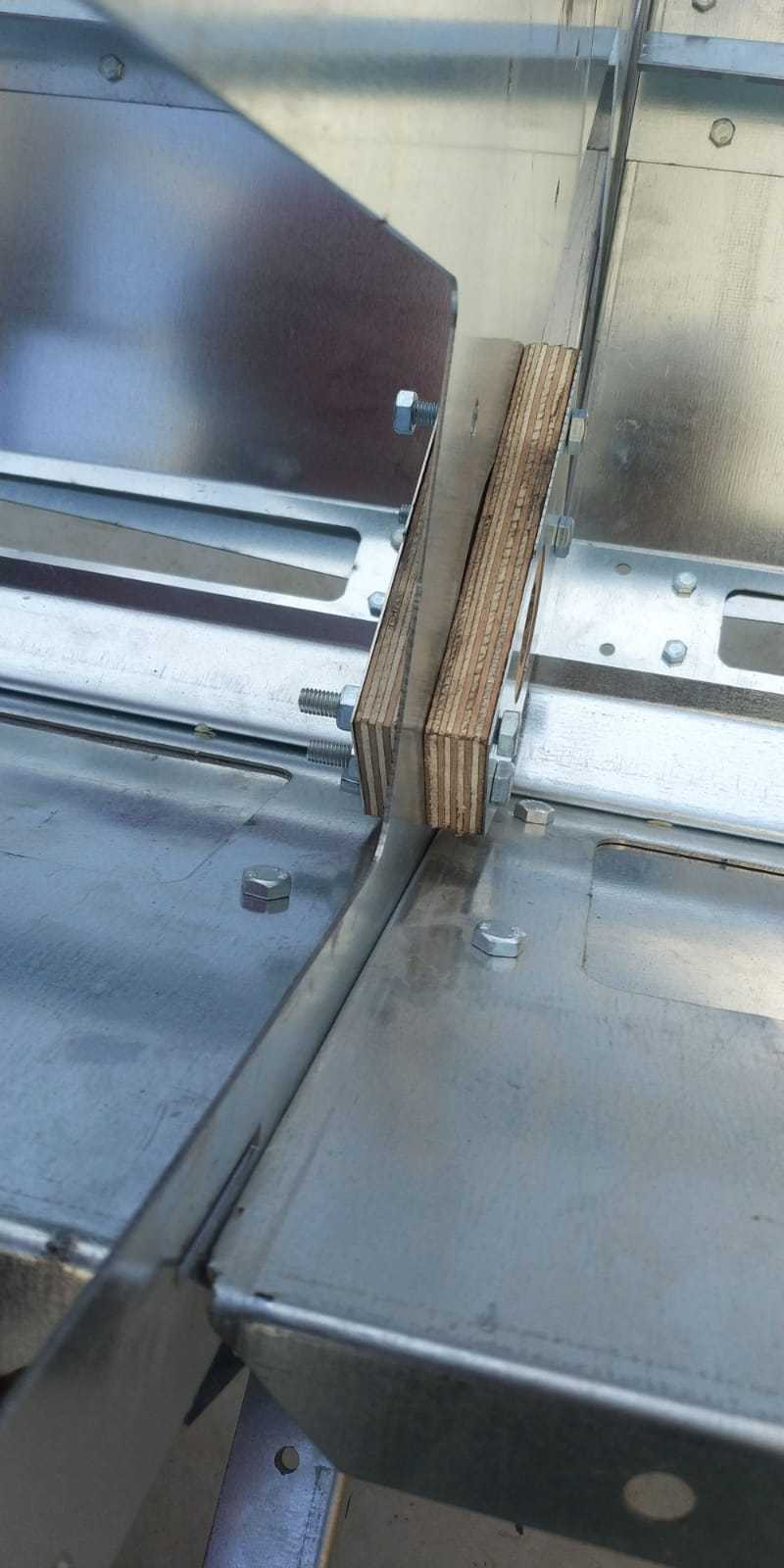

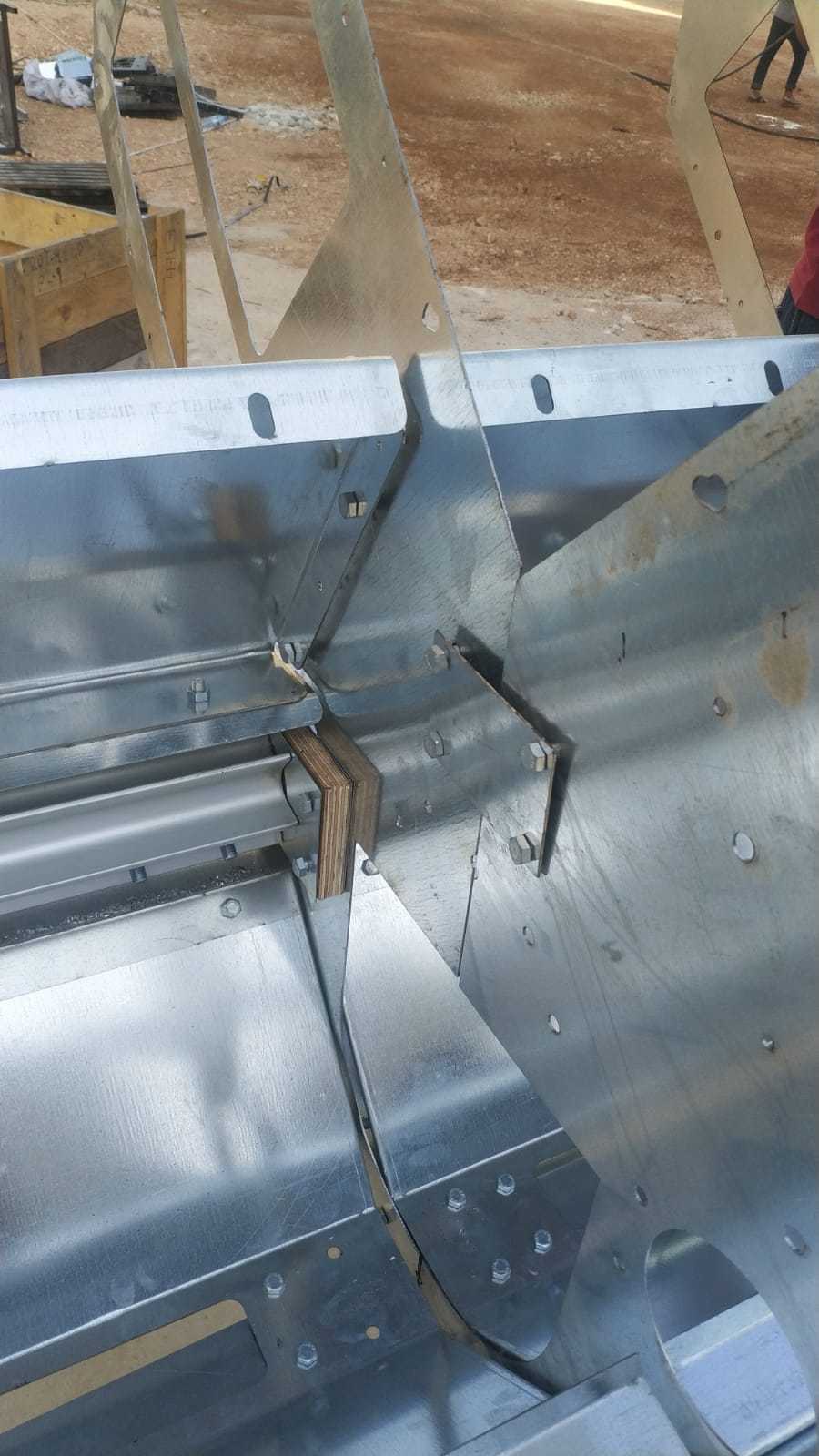

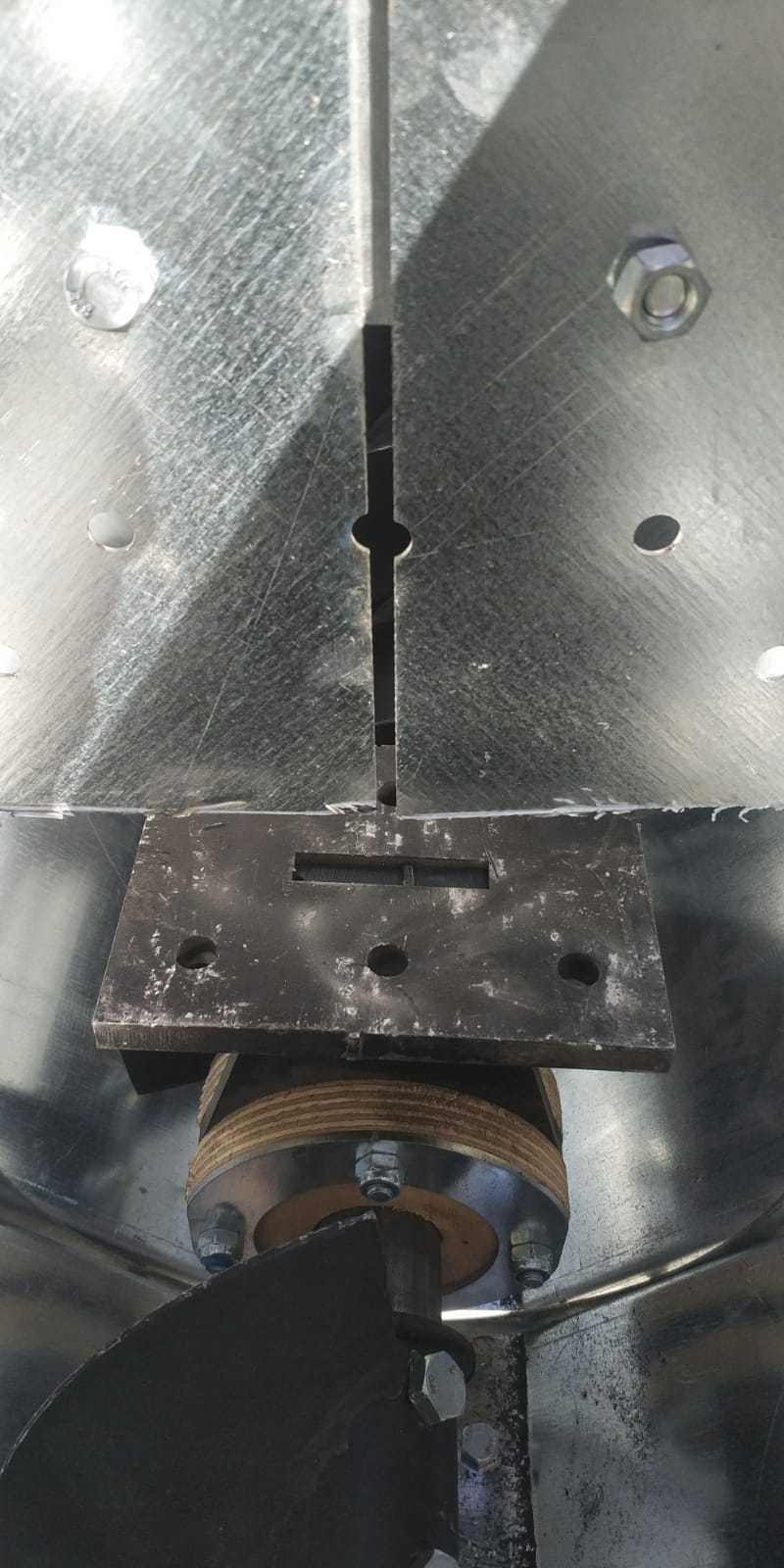

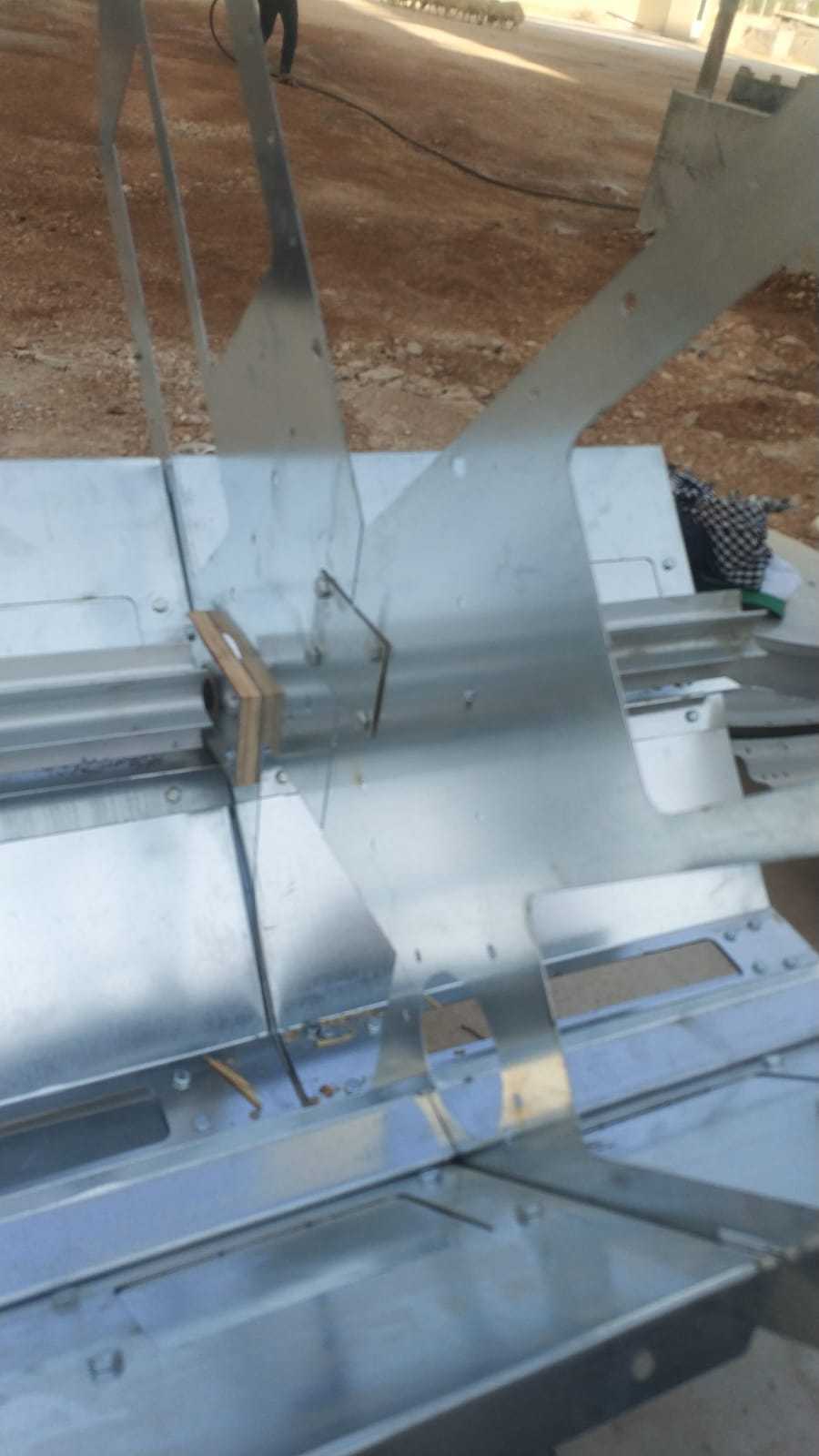

　　板件与腔体侧壁的预留间隙控制在5mm以内，防止谷物从侧边缝隙直接下落形成“短路流”，所有拼接位置采用螺栓连接加密封胶填缝，避免热风从拼接缝隙泄漏造成热损。从功能特性上看，这套导料结构的开孔位置和开孔尺寸经过多轮实机测试调整，不同区域的开孔率存在梯度差异，靠近热风进风口侧的开孔率略低，远离进风口侧的开孔率略高，以此平衡整个干燥截面的热风分布，让穿过料层的热风风速保持在0.3-0.5m/s的合理区间，既保证热交换效率，又不会因为风速过高把谷物吹出腔体造成物料损失。板件的折边高度统一设置为30mm，一方面提升钣金件自身的结构刚度，不需要额外增加加强筋就能承受满料状态下谷物的侧向压力，减少设备长期运行后的板件变形量；

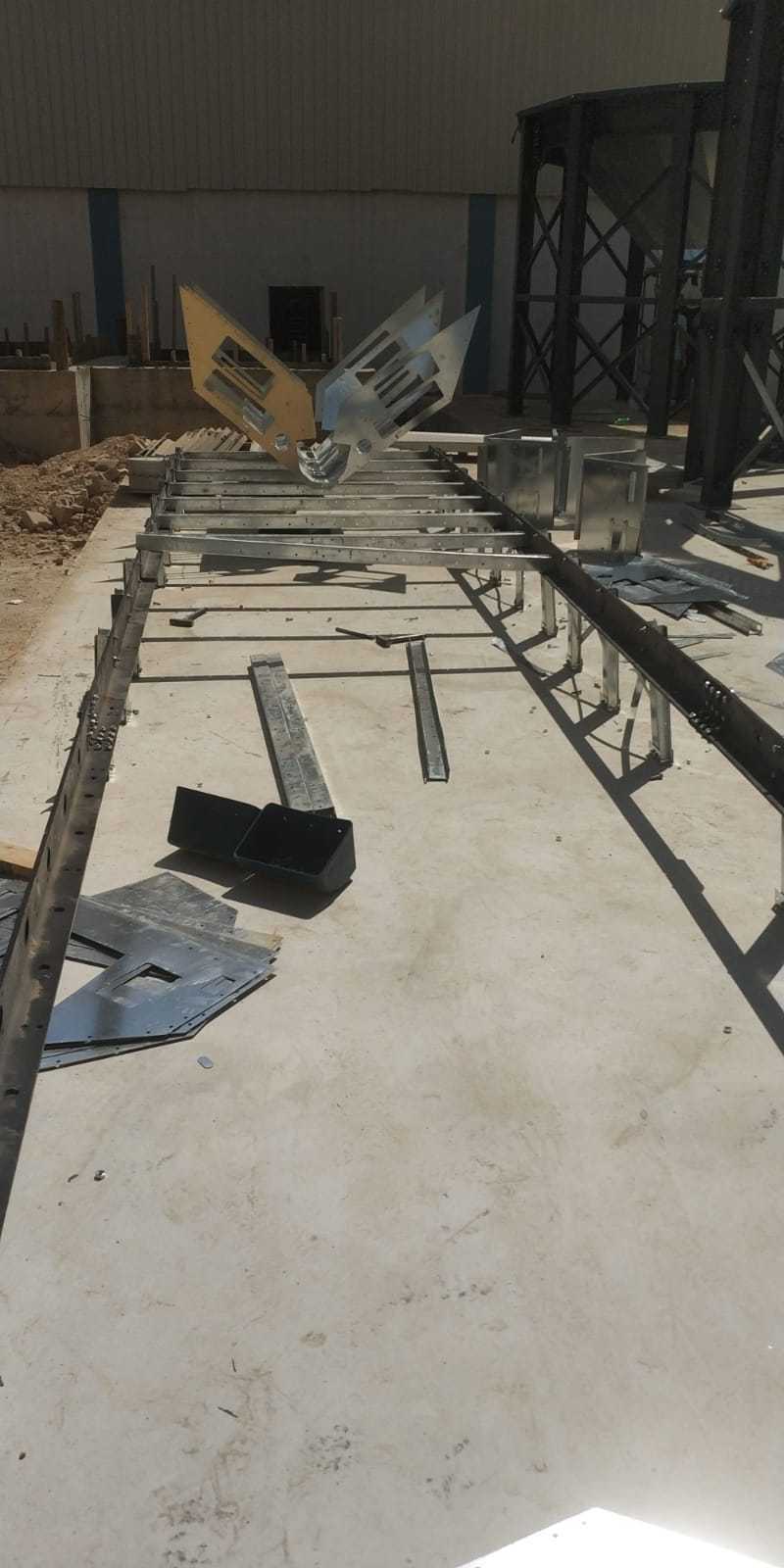

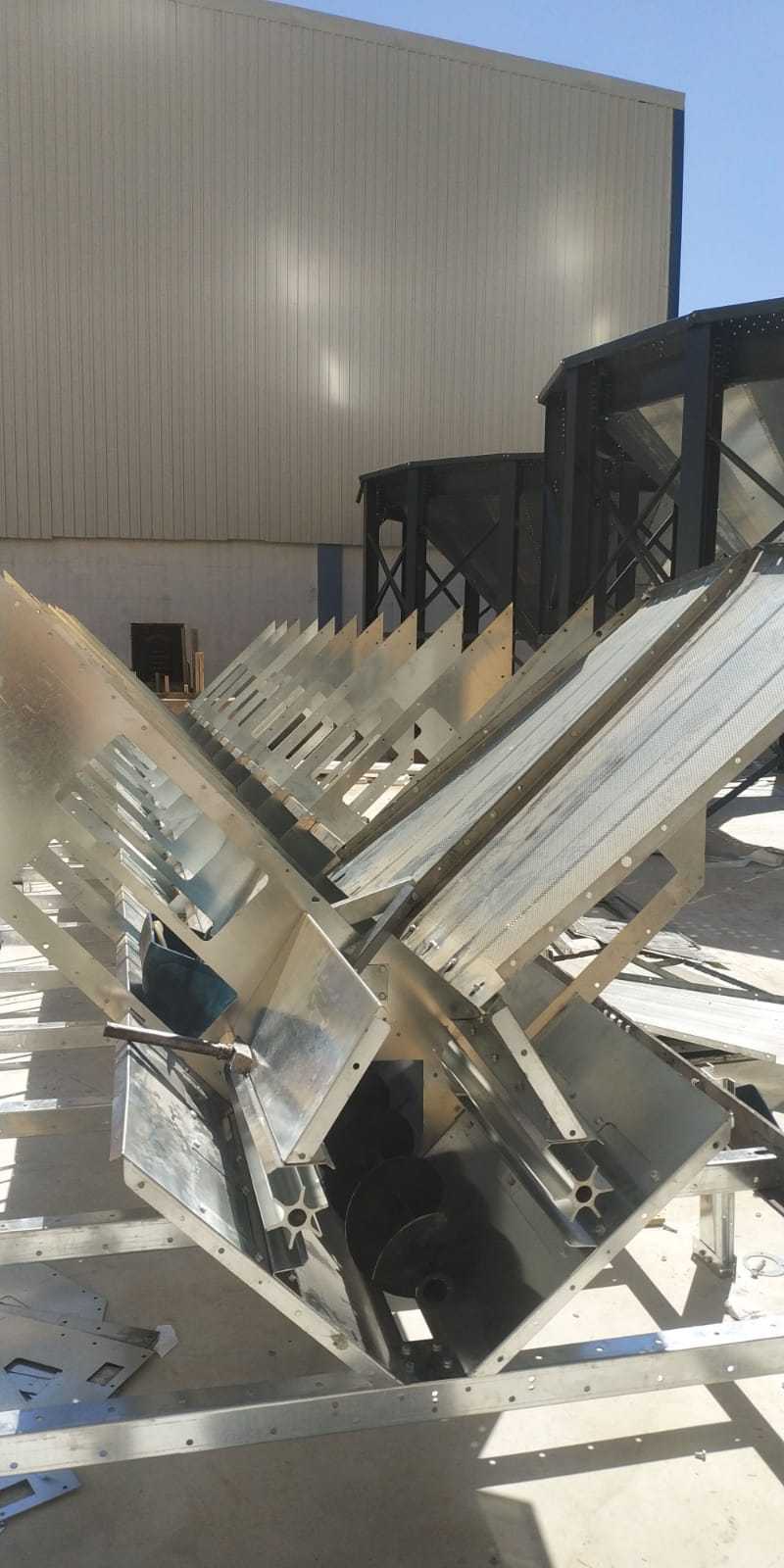

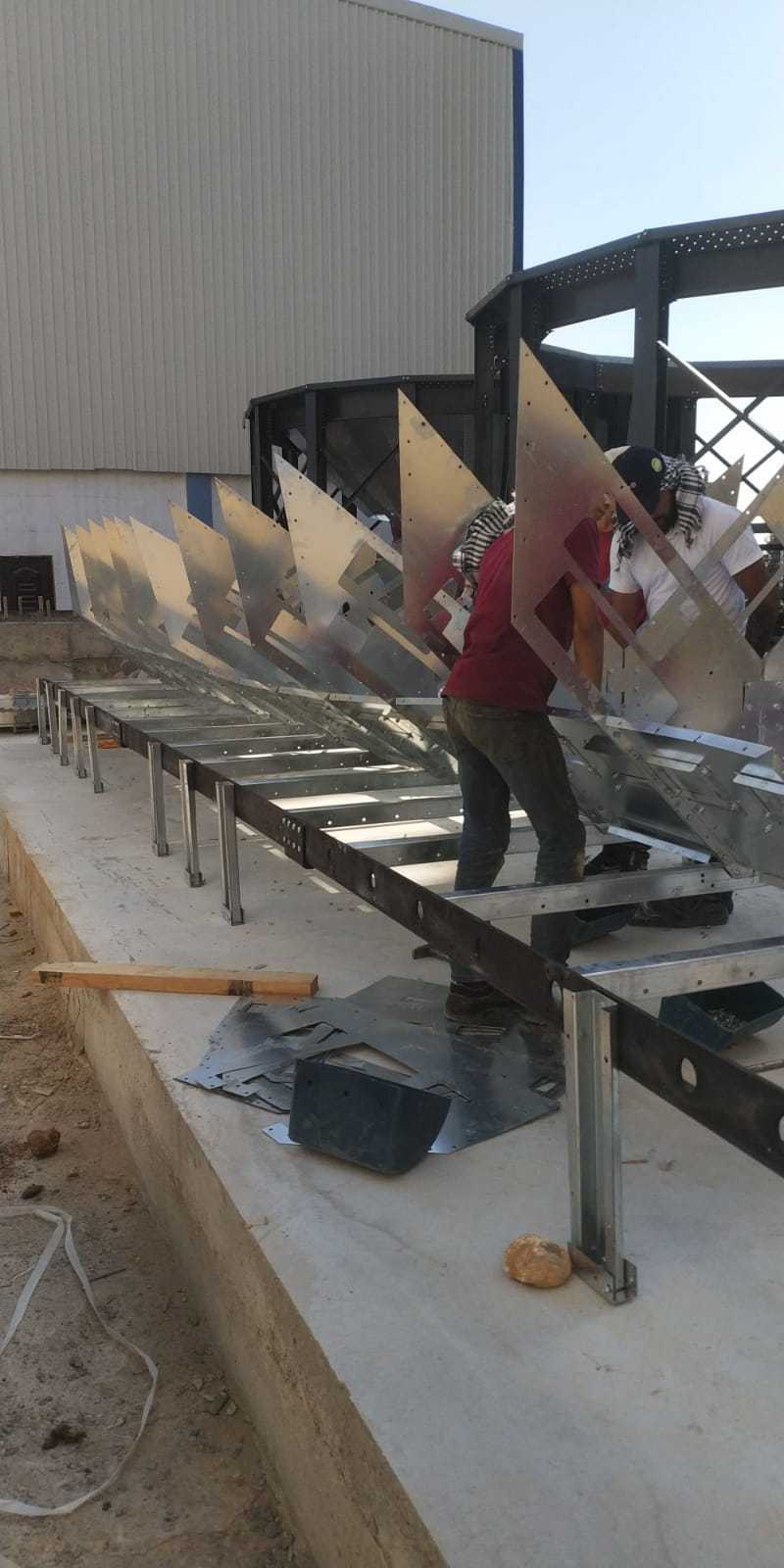

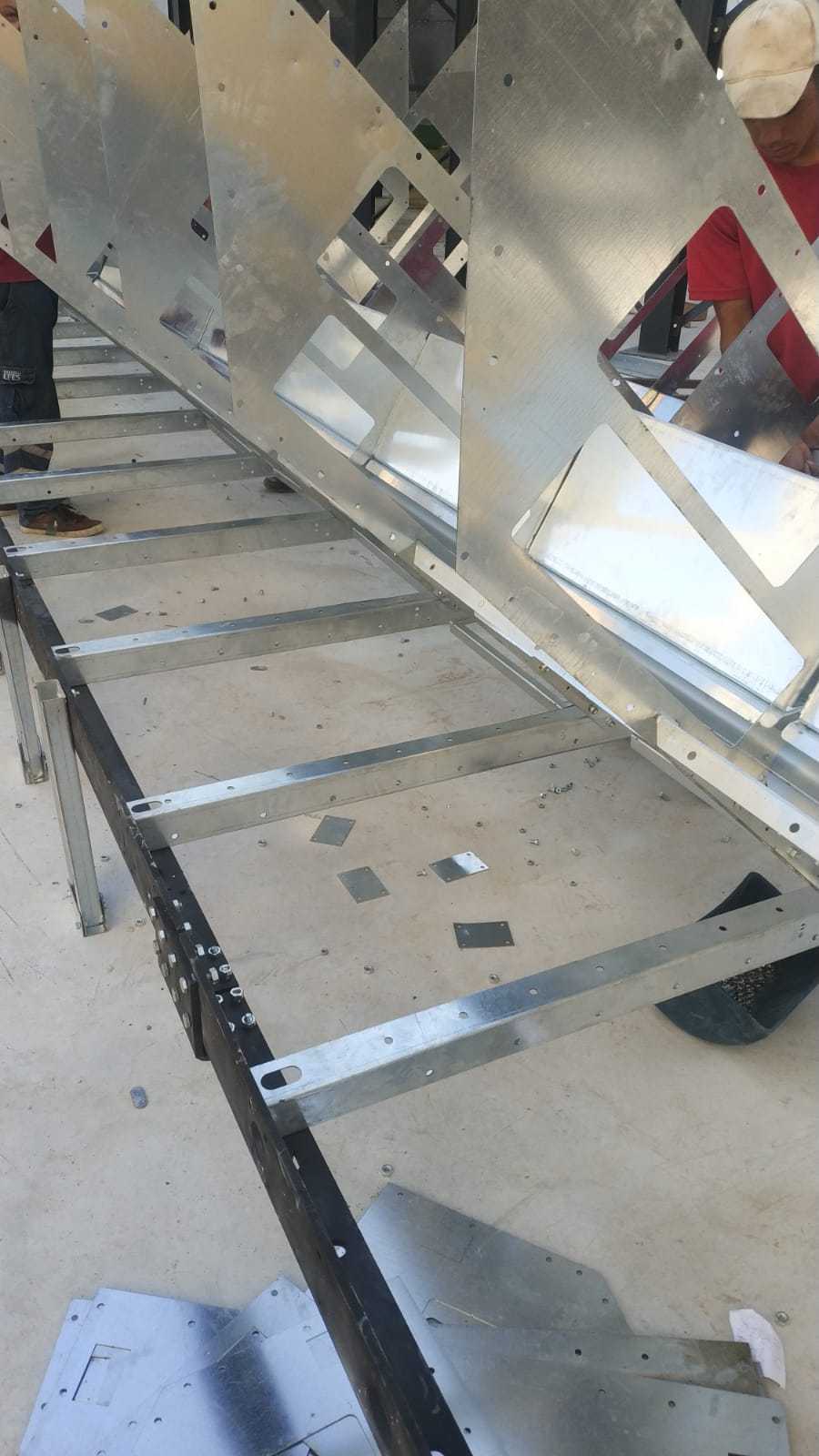

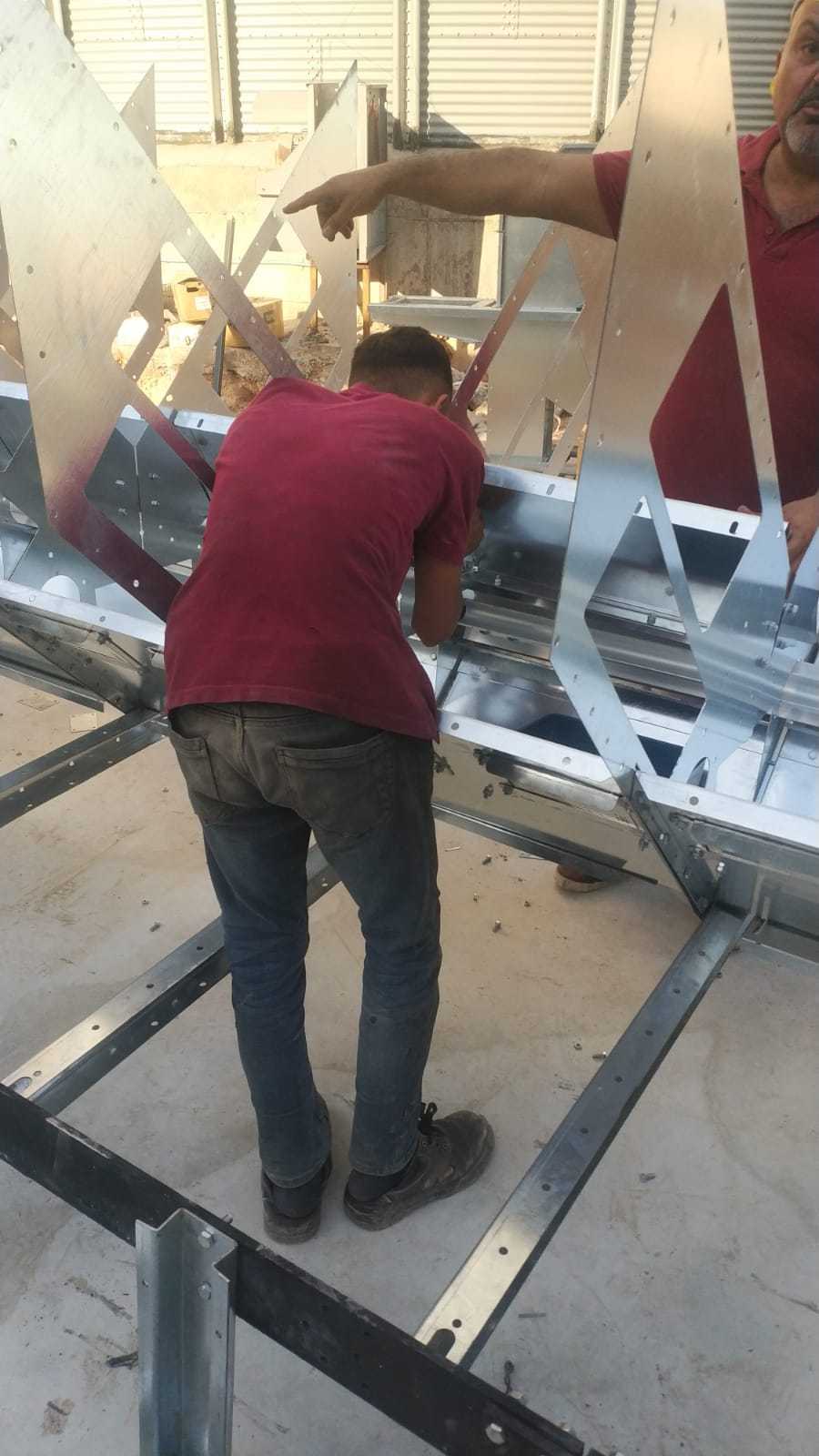

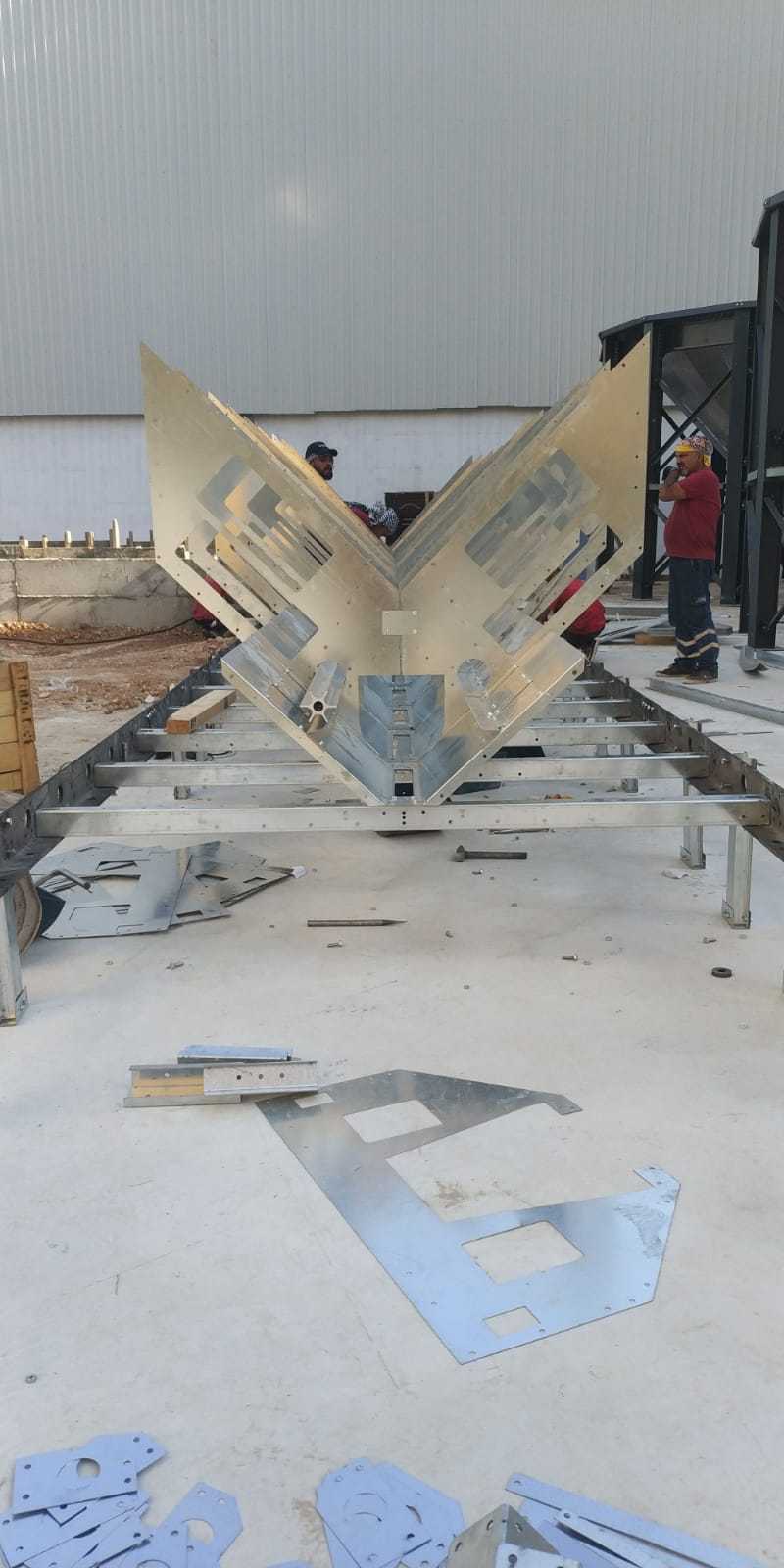

　　另一方面折边形成的导流面可以引导热风沿着板件表面扩散，避免热风直吹谷物造成表层谷物过干。在实际产线应用场景中，这套结构适配小麦、水稻、玉米、油菜籽等多种谷物的干燥作业，针对不同粒径的谷物，只需要调整板件之间的层间距，不需要更换整套组件就能适配不同物料的烘干需求：处理大粒径玉米时层间距调整为80mm，保证大颗粒物料下落顺畅；处理小粒径油菜籽时层间距缩小为40mm，避免小颗粒物料下落速度过快导致烘干时间不足。设计过程中还充分考虑了设备维护的便利性，所有板件均采用模块化分片设计，单片重量控制在15kg以内，检修人员不需要借助大型吊装设备，就能通过干燥机侧面的检修门完成单片板件的更换，大幅降低后期运维的人力成本。

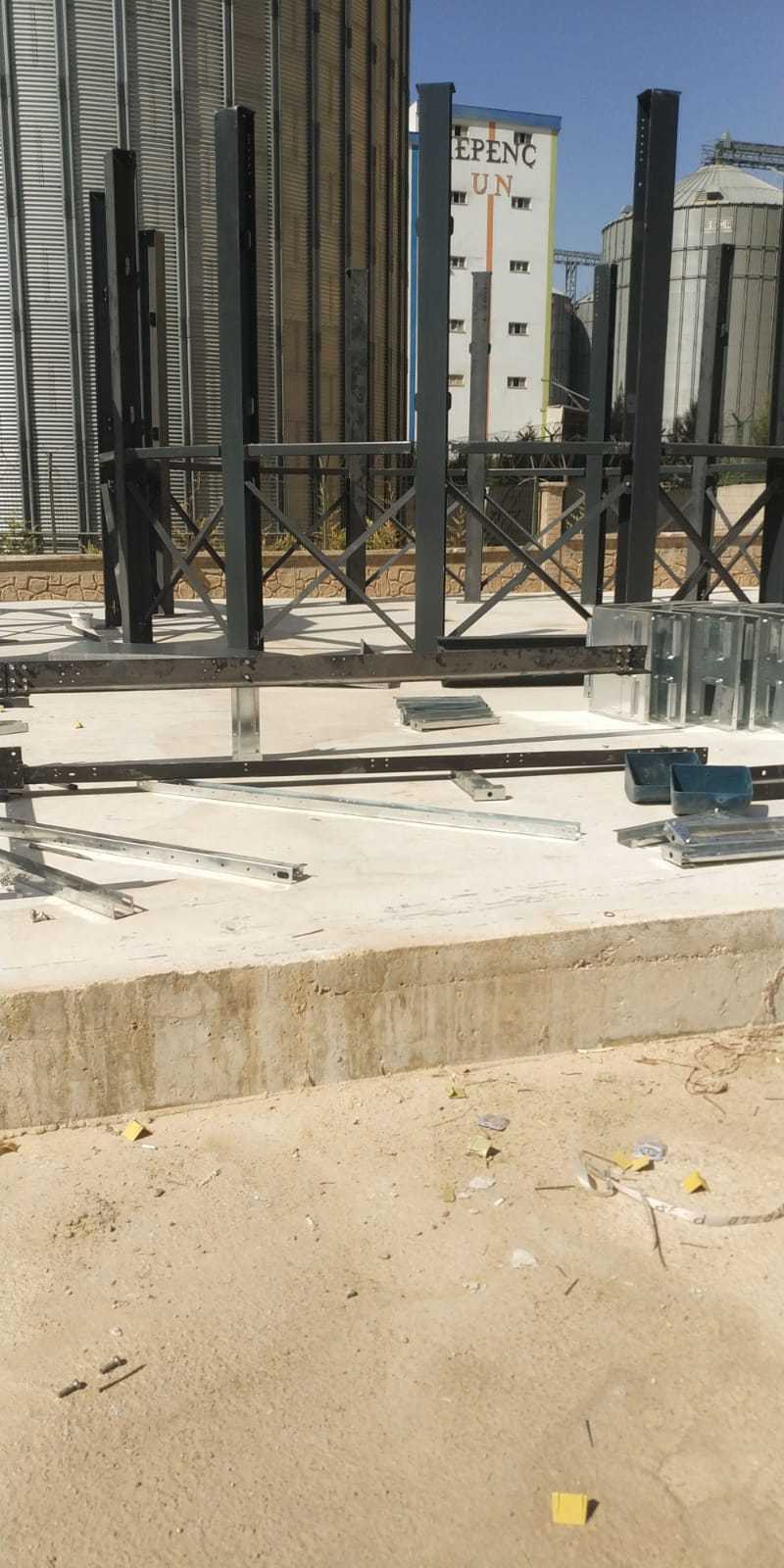

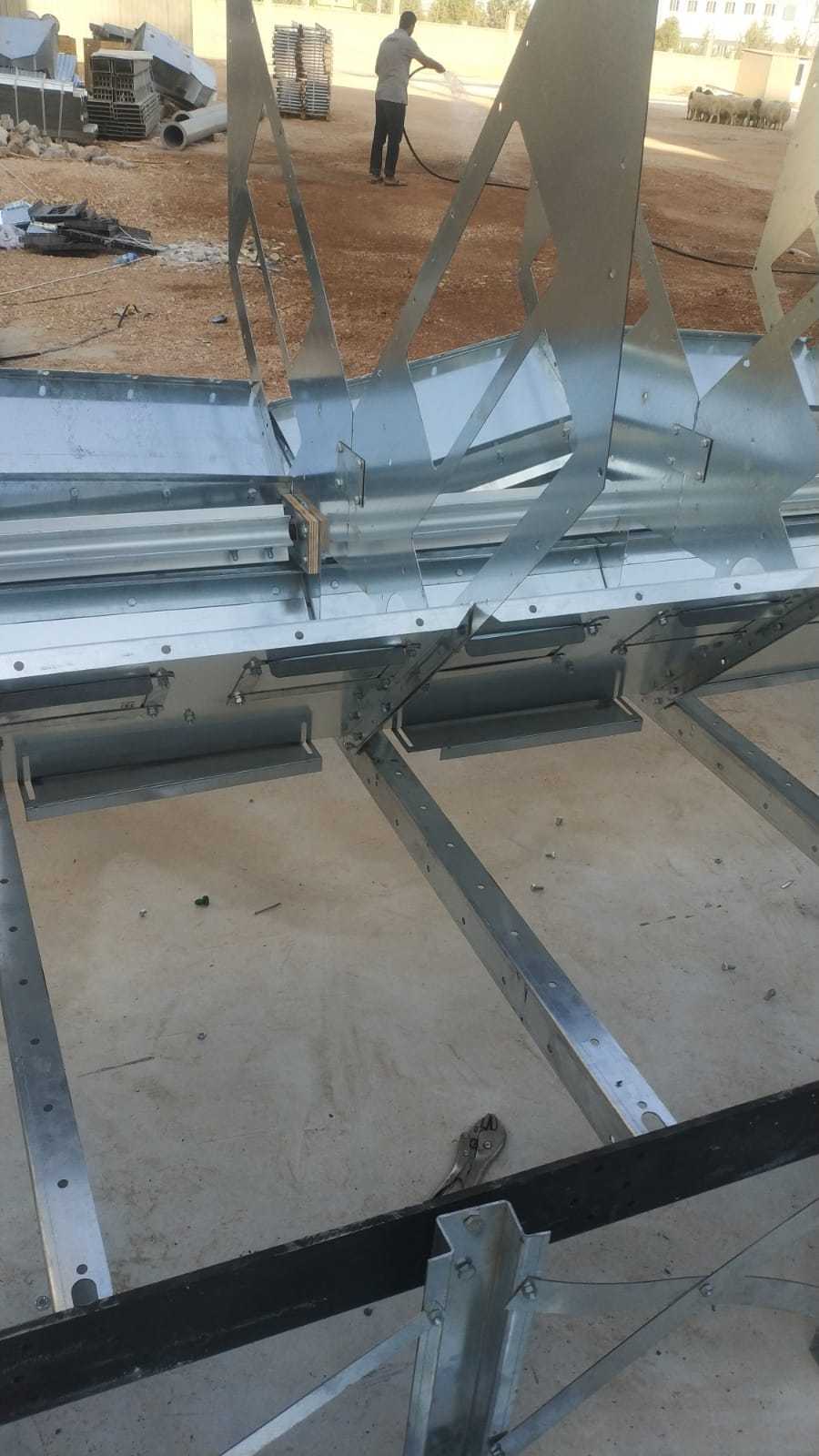

　　板件表面的镀锌层厚度不低于80μm，能够长期耐受烘干过程中高湿、含尘热风的腐蚀，正常工况下使用寿命不低于8年，不需要频繁做防腐处理。从安装尺寸匹配来看，整套组件的外形尺寸需要和干燥机的处理量匹配，对应10吨/小时处理量的干燥机，组件整体外形尺寸控制在2200mm×1800mm×1200mm范围内，固定孔位和干燥机内部的支撑框架采用标准化设计，能够直接适配行业内主流塔式干燥机的安装接口，不需要对原有设备框架做二次改造就能完成替换安装。结构上的所有锐角边都做了R3mm的圆角处理，避免谷物下落过程中被锐角划伤出现碎粒，降低烘干后的谷物破损率，提升成品粮的品相等级。
