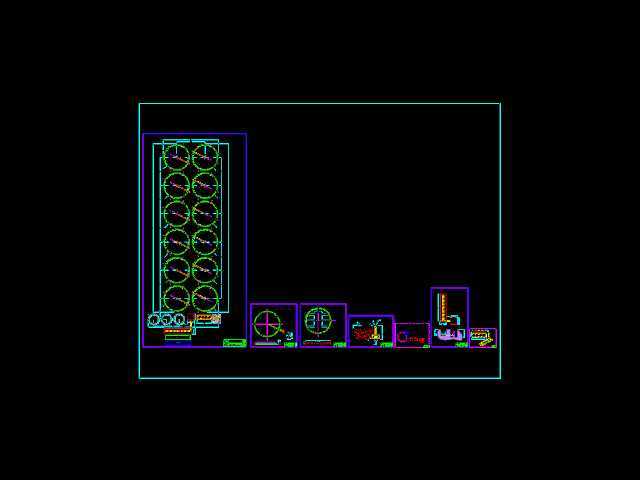

大型连续式谷物烘干处理成套设备结构

　　这套谷物干燥成套设备主要面向粮食收储站点、规模化种植合作社、农产品加工前端原料处理工段布设，核心作用是在谷物收获后第一时间将籽粒含水率降至安全存储阈值内，从根源上避免高水分粮堆发热霉变、虫卵孵化滋生造成的产后损耗。整套设备采用模块化分体排布设计，主体干燥塔段与两侧立式缓苏仓通过钢结构支架架高布设，底部预留出足够的出料输送设备安装空间，无需额外开挖深基坑，仅需对安装场地做硬化找平处理即可满足布设要求，适配国内多数县域粮库、农场的现有场地条件，减少土建施工的成本与周期。

　　从功能分区来看，两侧的立式钢仓分别承担湿粮暂存与干粮缓苏的作用，高水分原粮经提升设备送入湿粮暂存仓后，通过匀速喂料机构均匀送入中部干燥塔体内部，塔内设置多层交错布置的角状通风盒，热风经风机加压后从进风侧穿过粮层，与谷物籽粒形成错流接触，带走籽粒表面及内部的游离水分，携带潮气的废风从排风侧的大直径轴流风机排出塔外。设备配置的双风机组采用上下叠装布局，可根据不同谷物的干燥工艺需求调整风机运行台数与风门开度，处理水稻这类易爆腰的作物时可采用低风量、长缓苏的工艺路线，处理玉米这类耐温性较好的作物时可提高热风温度与通风量，提升单次降水幅度，缩短干燥作业周期。

　　结构设计层面，干燥塔的壳体采用波纹镀锌钢板拼装而成，板件之间通过螺栓连接搭配密封胶条做密封处理，既保证塔体的结构强度，避免热风泄漏造成的热损，也能降低设备自重，减少支架的承载负荷。支撑整套设备的钢结构支架采用H型钢与槽钢焊接成型，支架支腿对应塔体的承重节点布设，底部通过预埋螺栓与混凝土地基固定，可抵御常规作业工况下的振动载荷与户外布设的风载荷。塔体侧面设置的检修爬梯与顶部操作平台采用防滑格栅板制作，周边设置高度不低于1.2米的安全防护栏杆，方便运维人员定期进入塔内检查通风盒堵塞情况、清理残留粮粒，避免长期作业后杂质堆积影响通风均匀性。

　　安装边界方面，整套设备的主体作业区域需要预留足够的周边空间，进风侧要避开高大建筑物或围挡，保证进风气流顺畅无遮挡，排风侧要留出废风扩散的空间，避免排出的潮气被重新吸入进风口降低干燥效率。设备前端需要匹配湿粮上料提升设备的安装位置，预留出清杂筛的布设空间，原粮经过初步清杂去除秸秆、瘪粒后再送入干燥塔，可大幅减少杂质堵塞通风盒的概率，提升干燥均匀度。设备出料端需要衔接输送设备，将干燥完成的谷物送入后续仓储或加工工段，整套设备的电控柜可独立布设在距离主体设备3-5米的操作间内，既方便操作人员观察设备运行状态，也能避免户外粉尘、潮气对电气元件的侵蚀。

　　在实际作业过程中，谷物在塔内依靠自重自上而下流动，依次经过预热段、等速干燥段、减速干燥段后排出塔体，整个干燥过程为连续式作业，无需频繁停机进料出料，单批次处理量可匹配千吨级粮库的收储节奏，收获季可24小时连续运转，快速消化集中上市的高水分粮食，避免农户因为没有晾晒场地造成的粮食霉坏损失。缓苏仓的设置可以让经过高温干燥的谷物在仓内静置一段时间，让籽粒内部的水分向外扩散，避免籽粒表面过度干燥产生裂纹，提升干燥后的粮食品质，降低加工环节的碎米率、破损率。
