谷物深层干燥加工成套设备结构设计

　　这套干燥设备主要面向中小型粮食加工场站、区域性种粮合作社的产后谷物处理场景，适配玉米、小麦、水稻、豆类等多种颗粒状农产品的降水干燥需求，解决收获期谷物含水率过高易霉变、无法长期仓储的实际痛点。设备采用固定床深床干燥结构，核心干燥仓体采用立式模块化拼接设计，仓壁采用波纹镀锌钢板拼装，既保证仓体结构强度承受谷物堆积侧压力，又能通过板材拼接间隙配合内部匀风结构实现热风均匀穿透料层，避免局部过热焦糊或者干燥不均的问题。

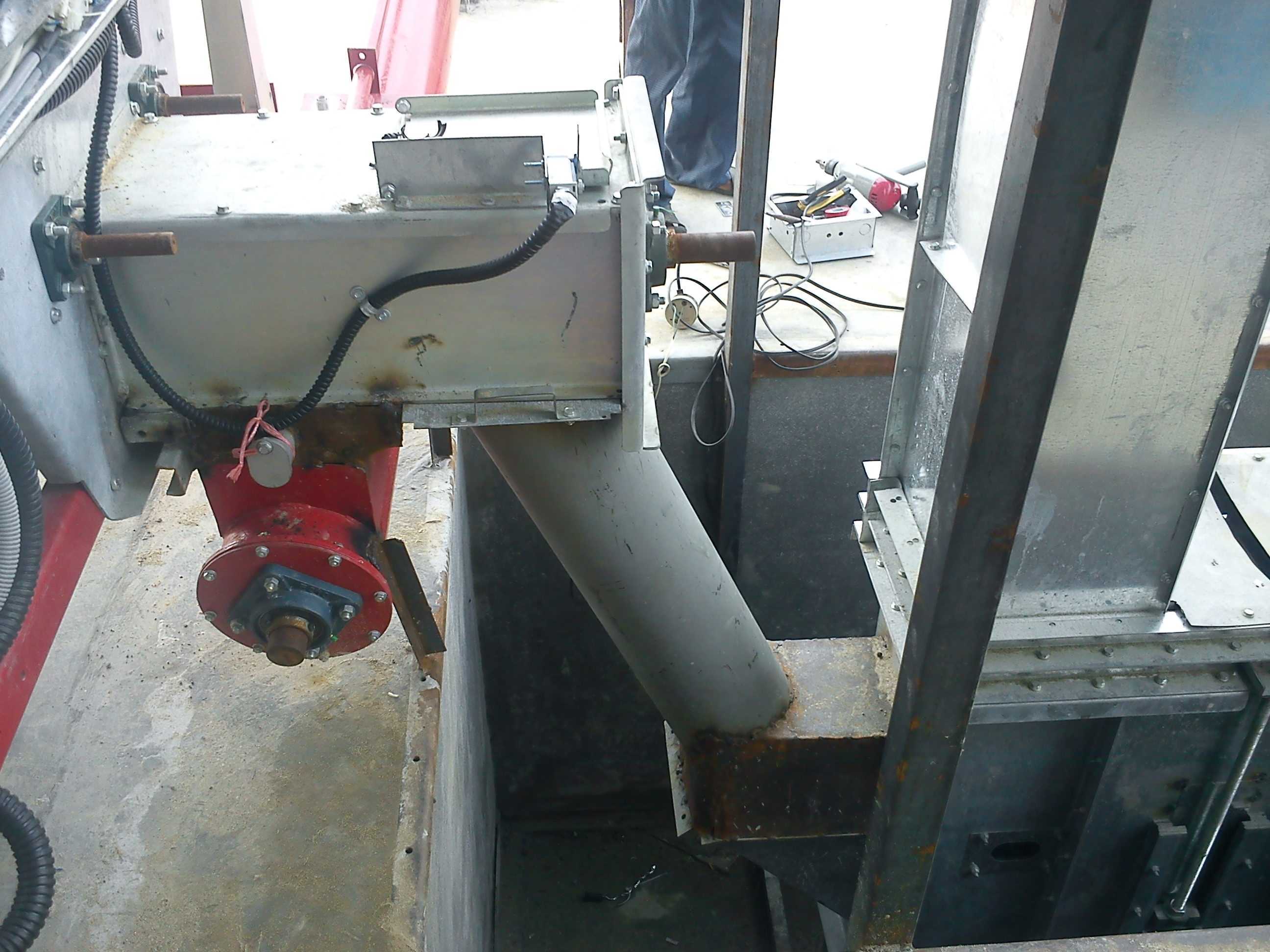

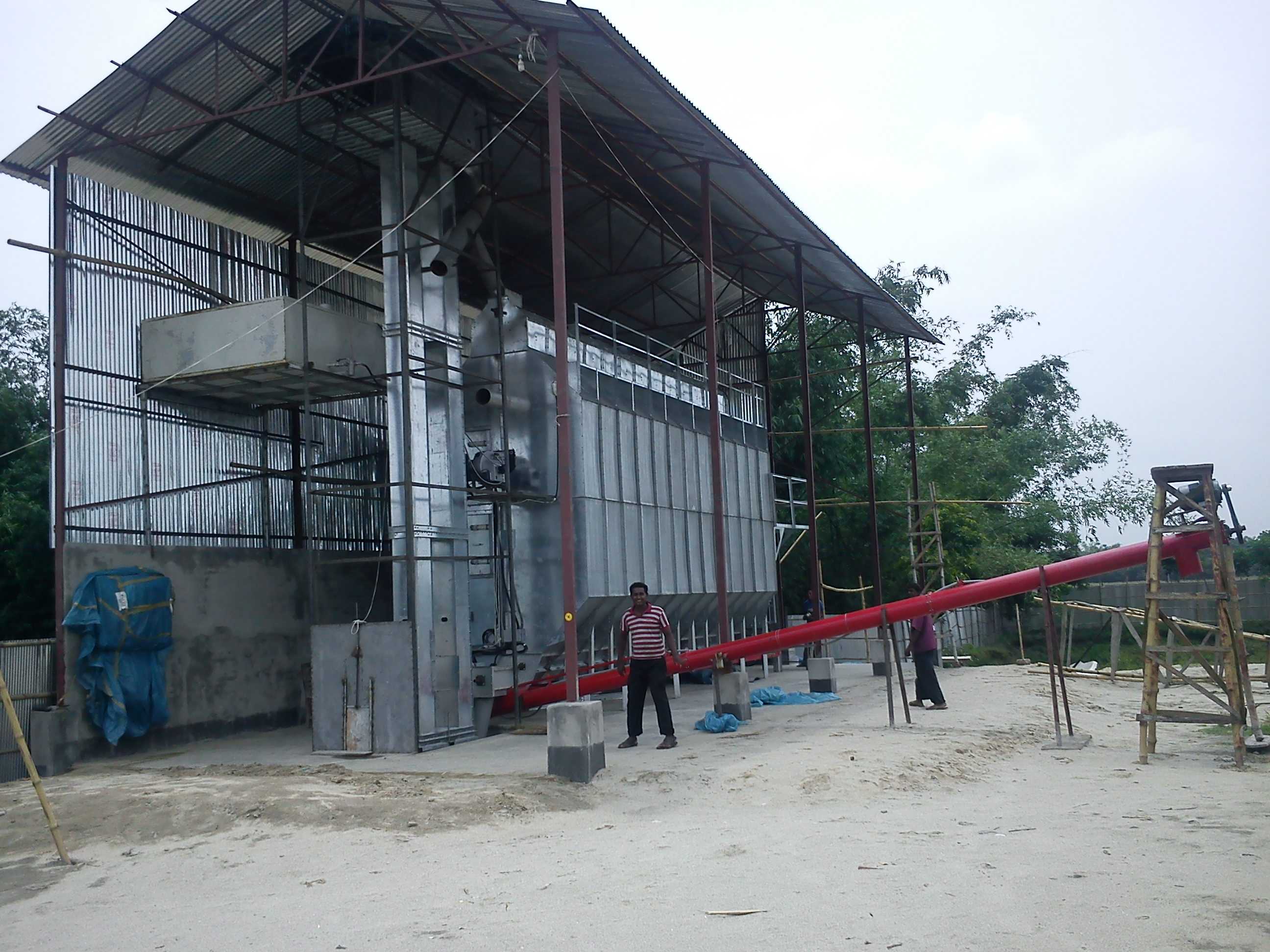

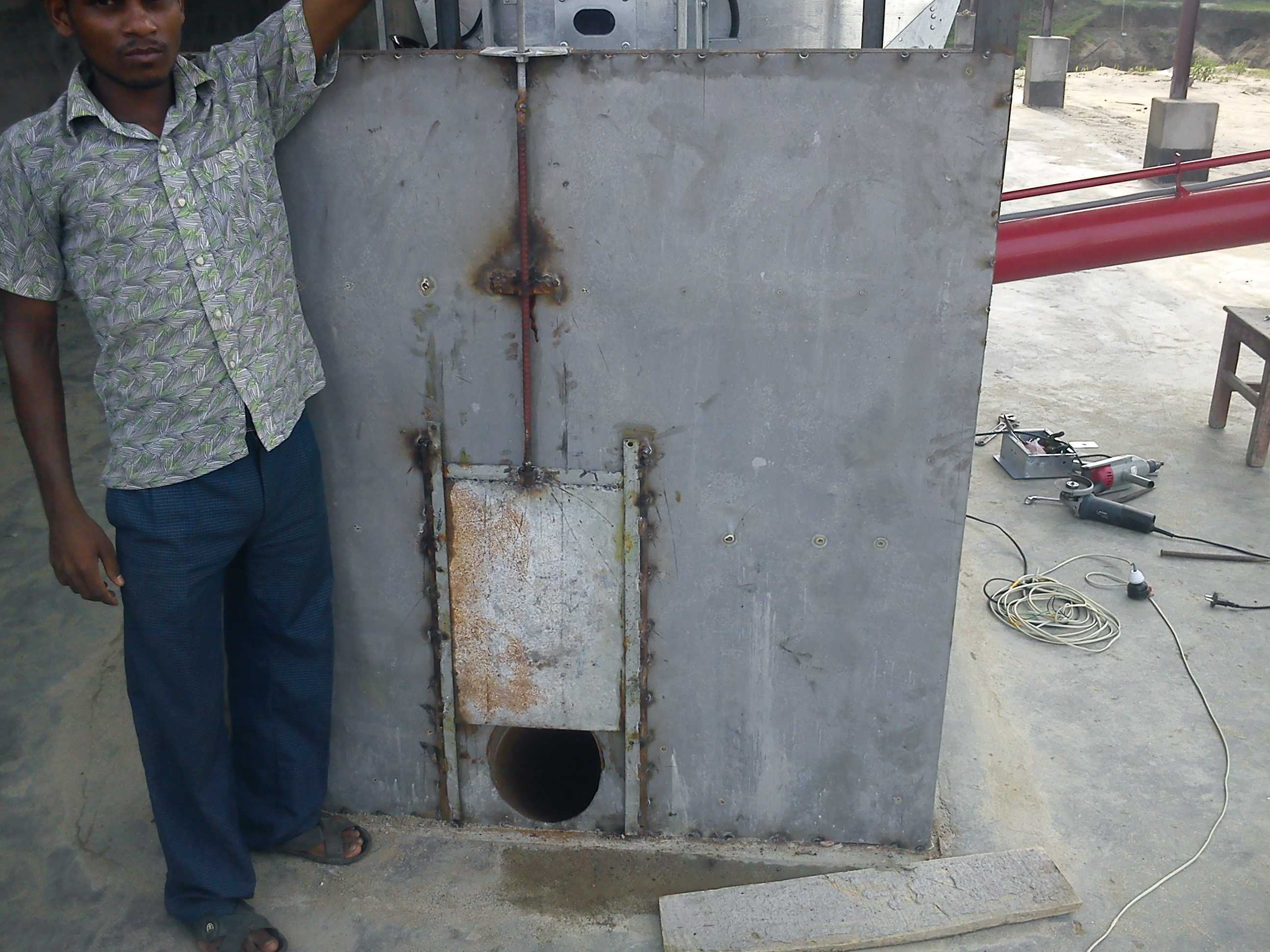

　　从现场安装边界来看，整套设备主体占地约45平方米，配套上料输送装置延伸后总长度可达12米，仓体总高度约8.6米，顶部防雨棚檐口高度9.2米，安装时需要预留周边至少2米的操作维护通道，场地需做硬化处理，地面承载力不低于每平方米5吨，满足满仓谷物堆积时的承重要求。设备进料端配套倾斜式螺旋输送机，进料端离地高度0.8米，可直接对接田间收粮车或者临时储粮料斗，出料端设置在仓体下部，可直接对接皮带输送机输送至仓储或者后续加工工段，减少人工转料的工作量。

　　功能设计上，整套设备采用对流换热作为核心传热方式，热风从仓体下部匀风腔进入，自下而上穿透谷物料层，与谷物进行充分湿热交换后从顶部排湿口排出，干燥过程中谷物料层保持相对静止，避免谷物颗粒间过度摩擦产生破碎率升高的问题，特别适合种用谷物、高附加值杂粮的干燥作业。料层厚度可根据不同谷物的干燥特性调整，针对玉米这类大颗粒高含水率作物，料层厚度可设置为1.2-1.5米，针对豆类小颗粒作物，料层厚度调整为0.8-1米，保证热风穿透阻力处于合理区间，配套热风炉的风压参数匹配料层阻力设计，避免出现风路短路、局部料层无热风穿透的干燥死角。

　　设计过程中重点考虑了现场安装的便捷性，所有仓体板件均采用标准化螺栓连接，无需现场焊接作业，安装周期可控制在7-10天，适配乡村场站无专业焊接设备的施工条件。仓体侧面设置多层检修人孔与温度、湿度检测点位，可实时监测不同高度料层的温湿度参数，根据干燥进程调整热风温度与送风量，在保证干燥效率的同时降低能耗。顶部防雨棚采用彩钢瓦坡面设计，坡度设置为15度，既可以遮挡雨水避免干燥过程中谷物受潮，也能为顶部排湿口、操作平台提供遮阳防护，操作平台沿仓体周边设置1.1米高的安全护栏，满足日常巡检、设备维护的操作安全要求。

　　设备配套的匀风装置采用等压风室设计，风室内设置多组导流板，将热风均匀分配到整个仓体截面，避免靠近进风口位置风速过高、边缘位置风速过低的问题，保证整个料层截面的干燥速率差控制在5%以内，干燥后谷物含水率均匀度偏差不超过1个百分点，满足国家粮食仓储的含水率要求。排湿段设置排风调节挡板，可根据环境温湿度调整排风量，在环境湿度较低的时段可加大排风量提升干燥速率，在高湿环境下适当调整热风温度与风量匹配，减少无效能耗。整套设备的结构设计充分考虑了乡村场站的使用场景，操作门槛低，维护点少，无复杂精密部件，普通操作人员经过简单培训即可完成日常操作与基础维护，适配基层粮食处理场景的人员技术能力现状。
