谷物干燥处理设备结构设计方案展示

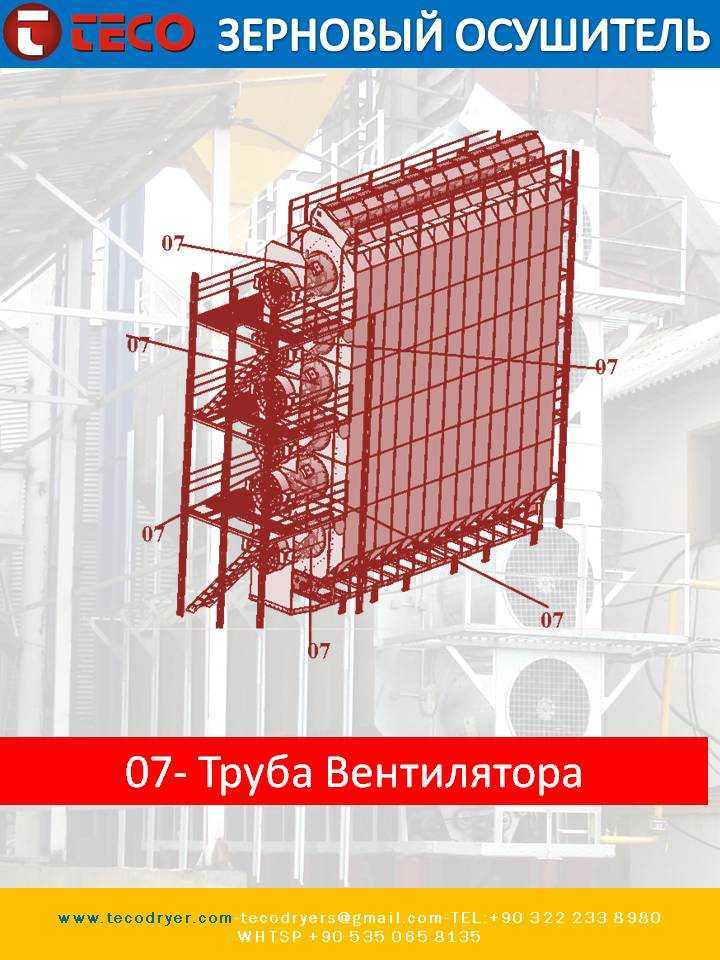

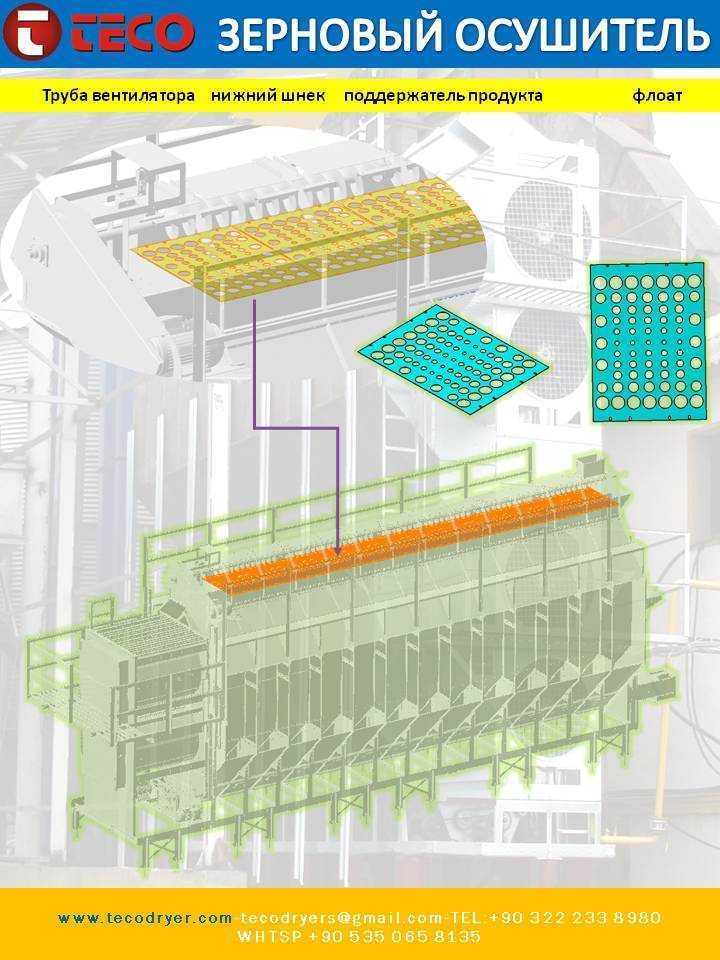

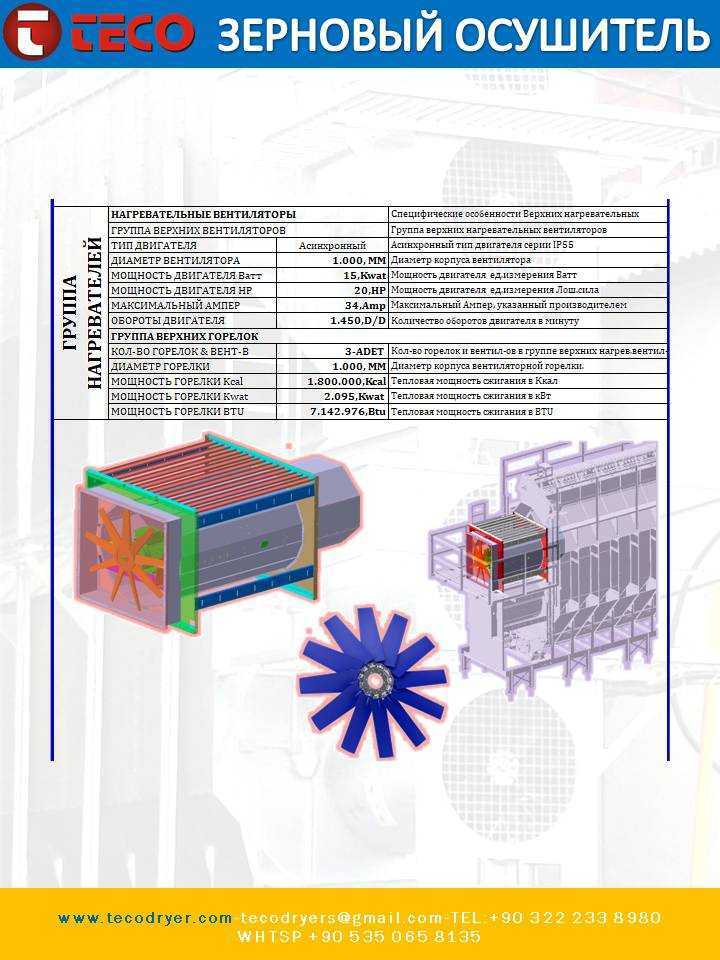

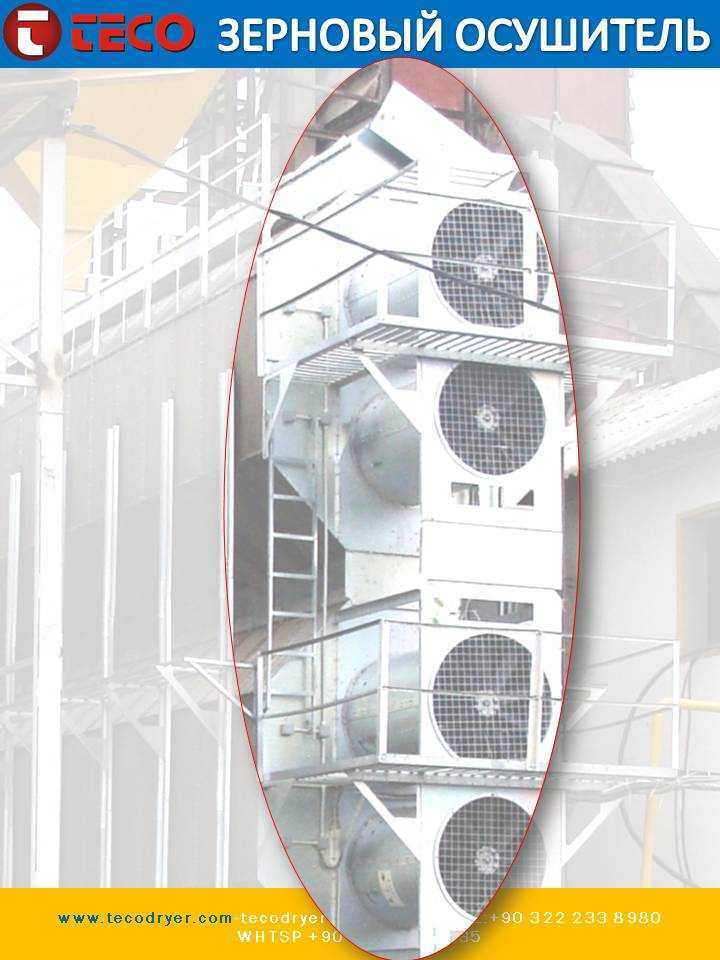

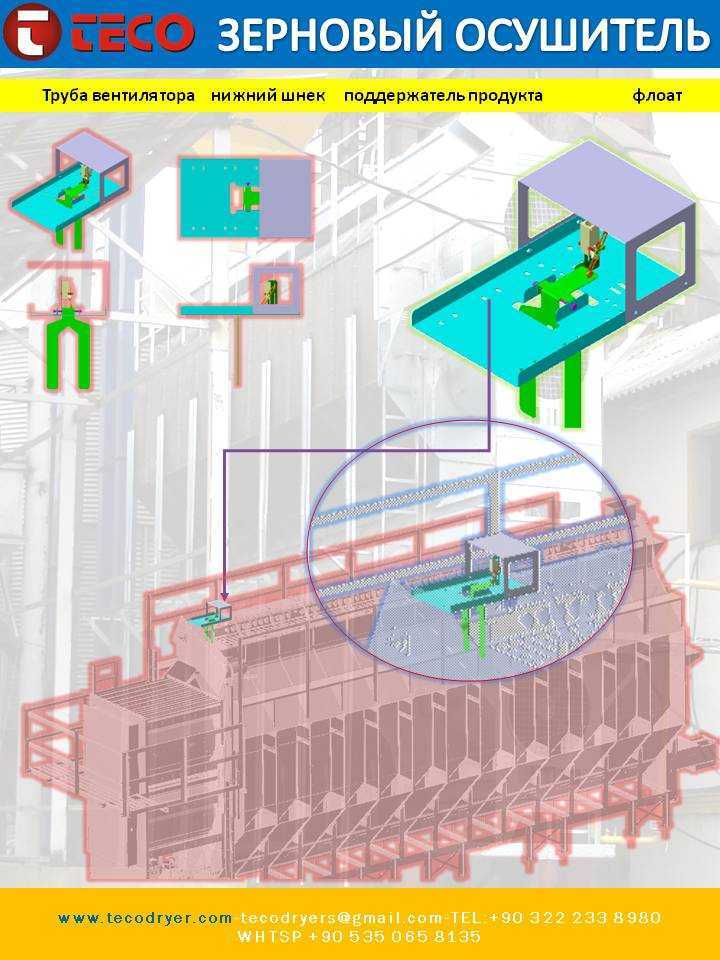

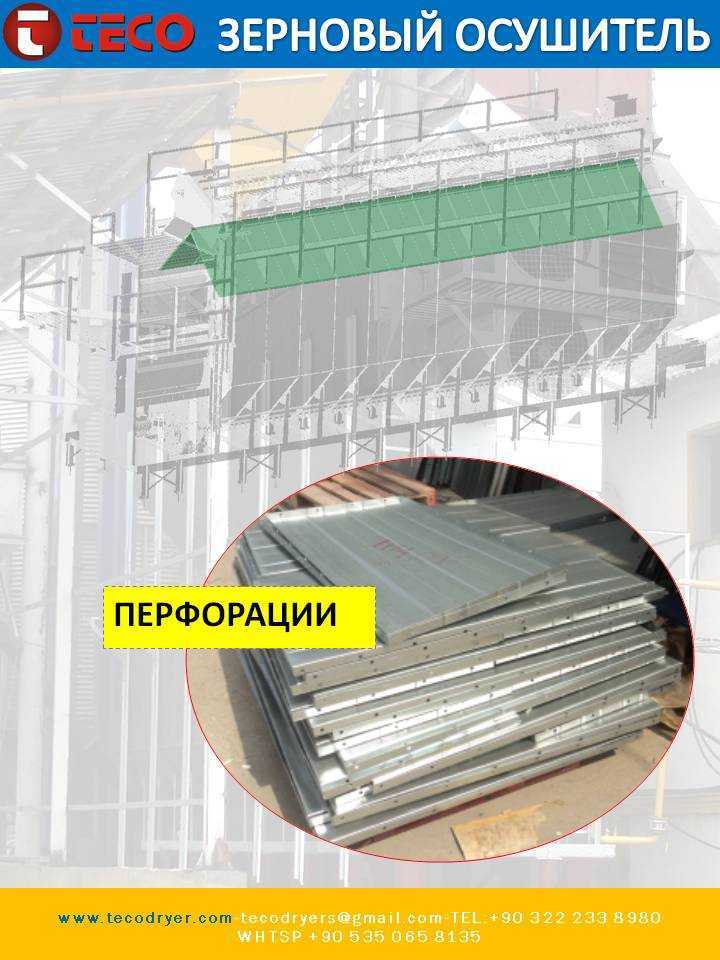

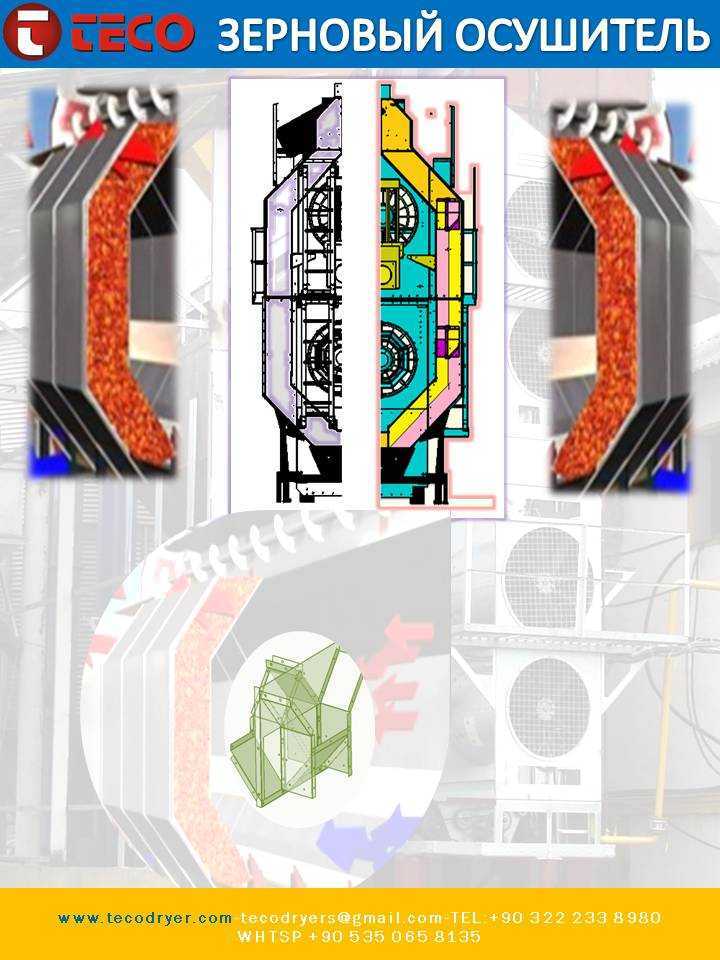

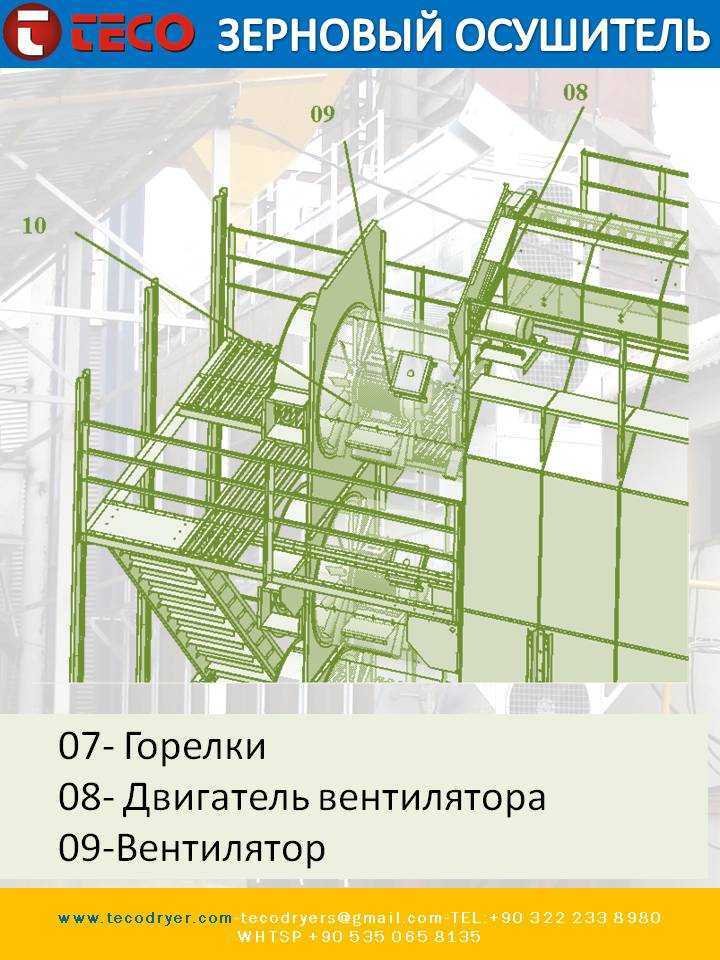

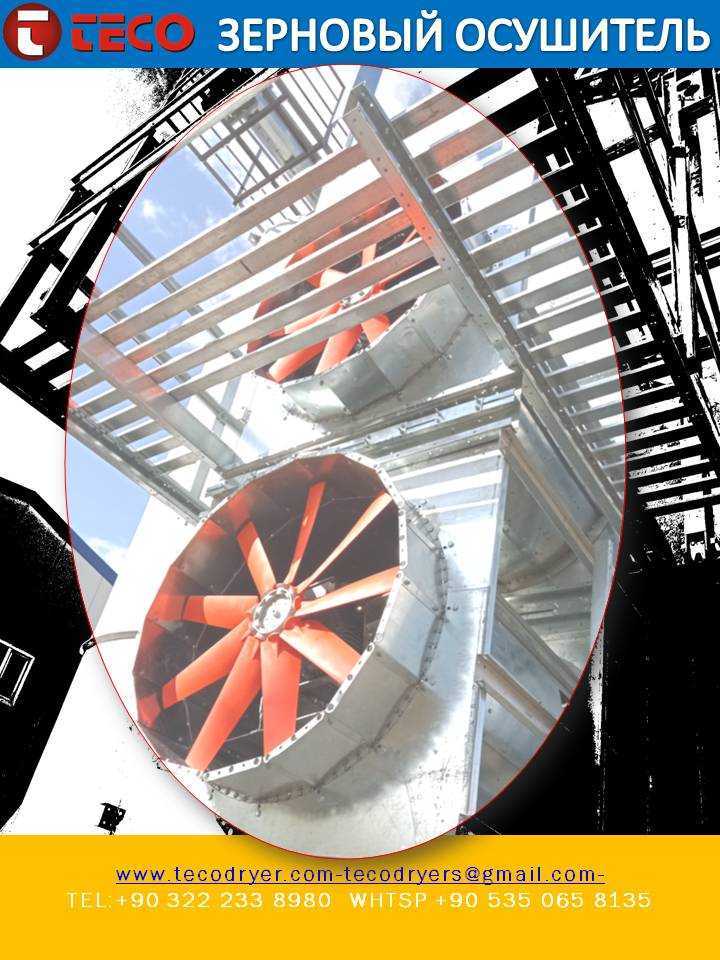

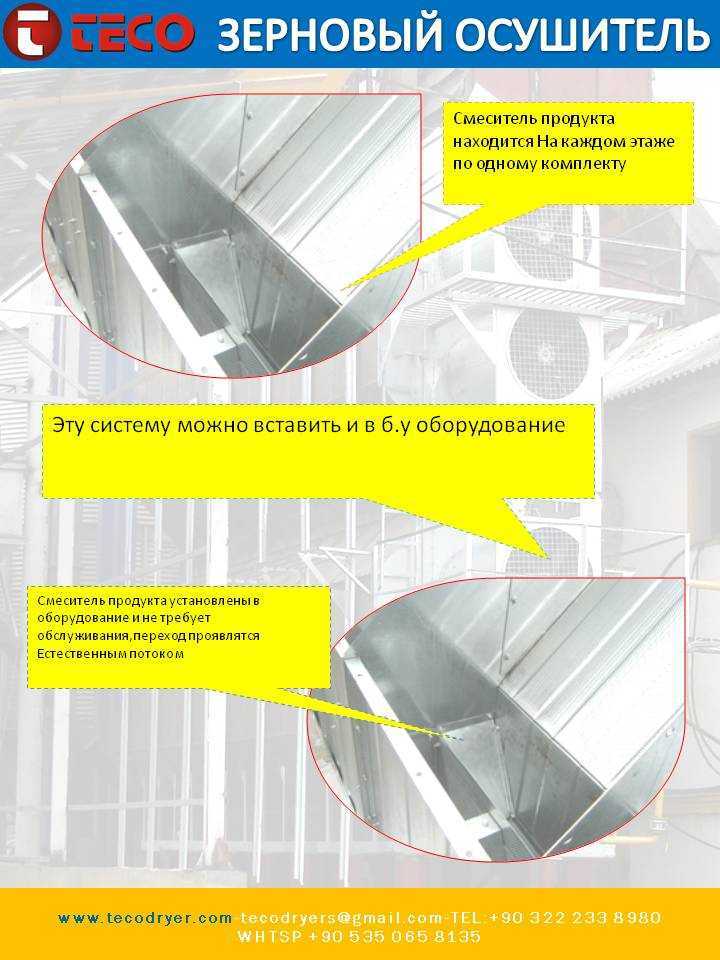

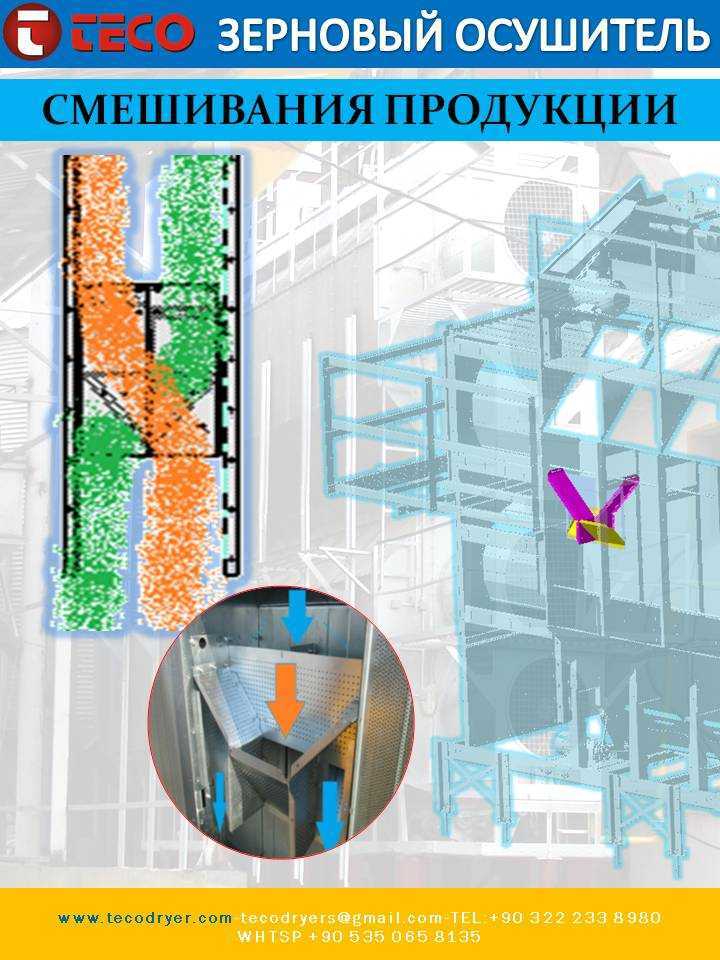

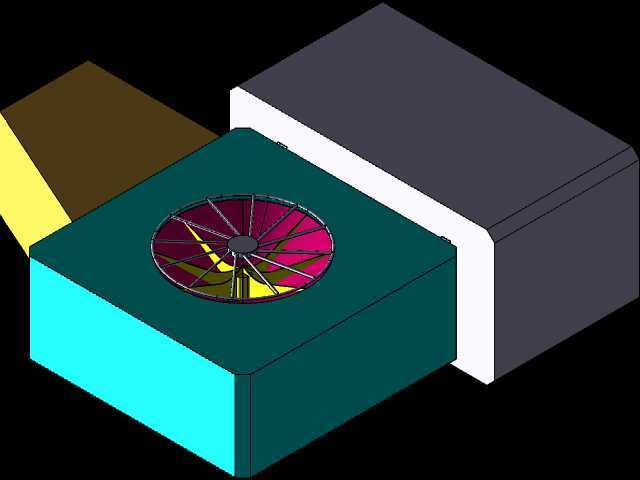

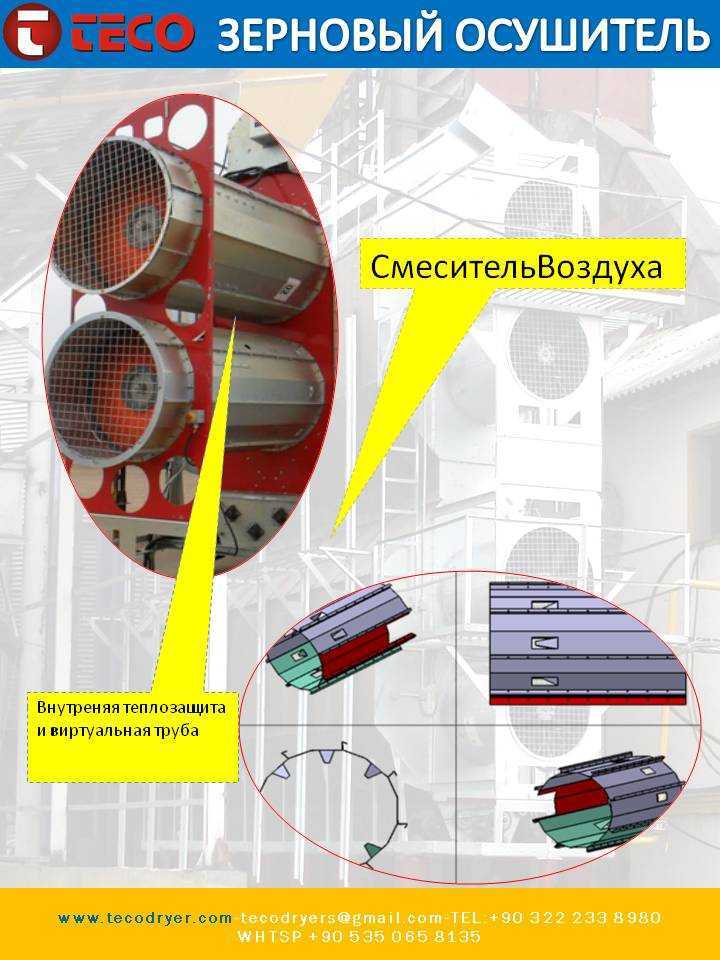

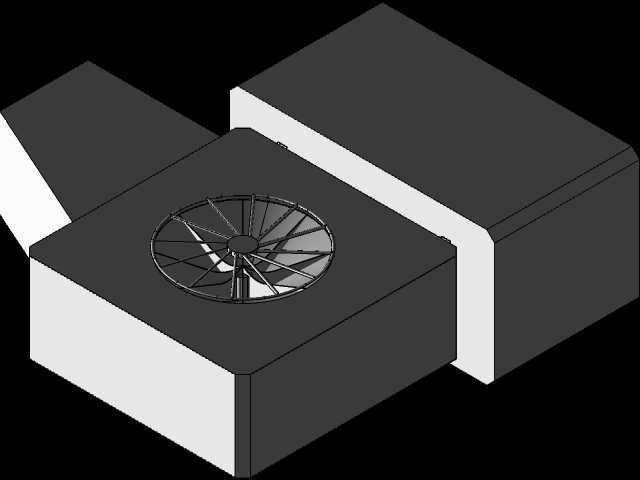

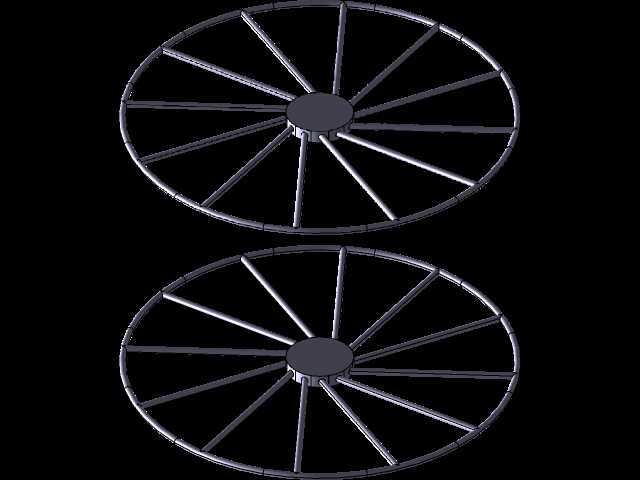

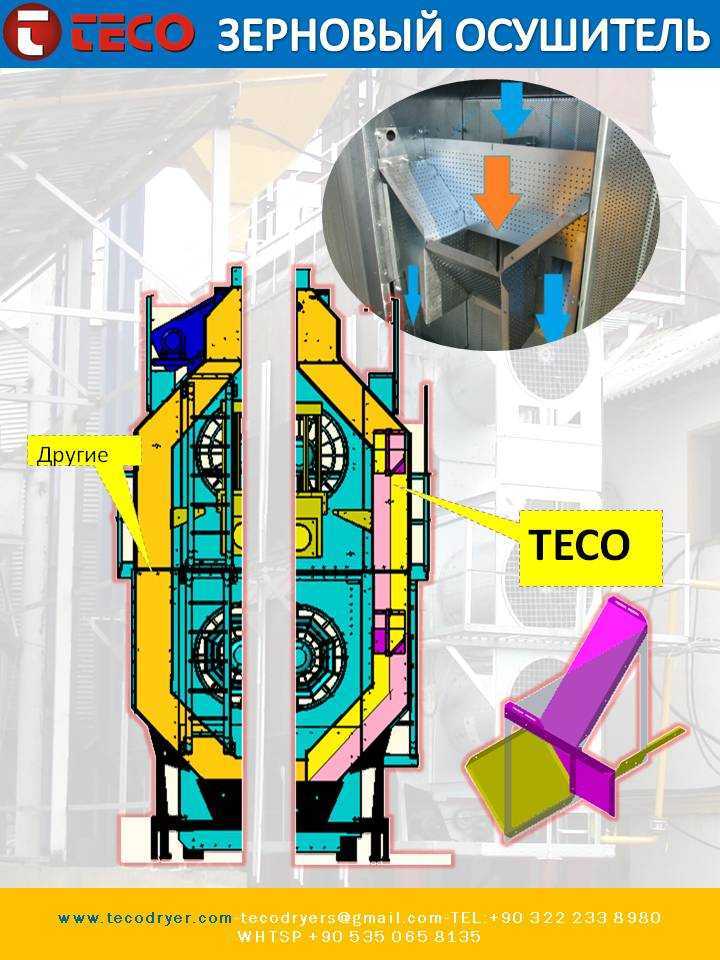

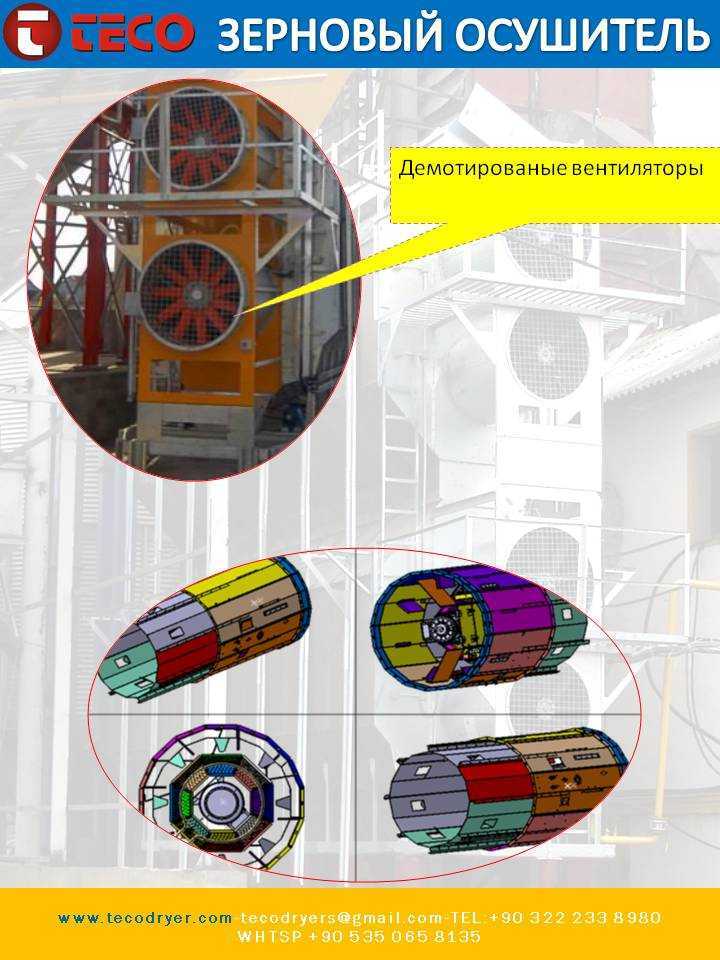

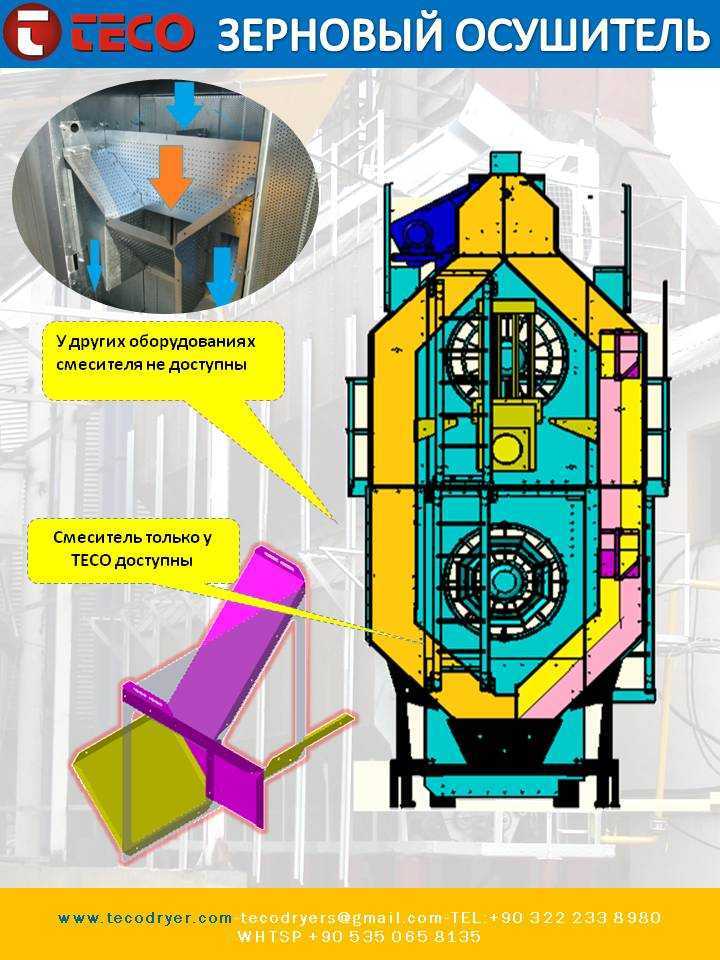

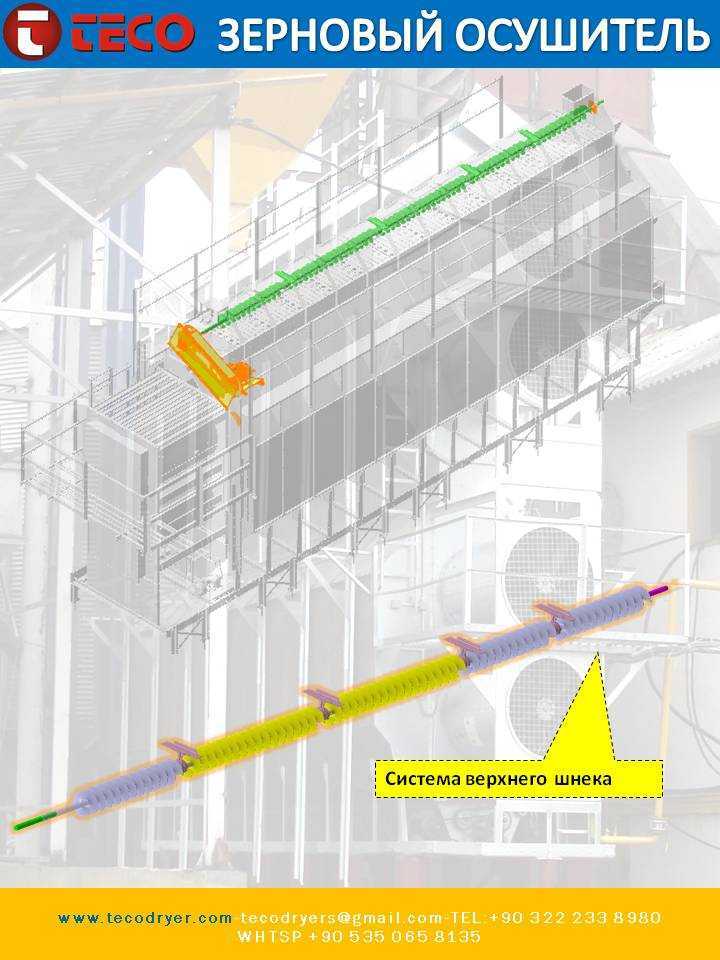

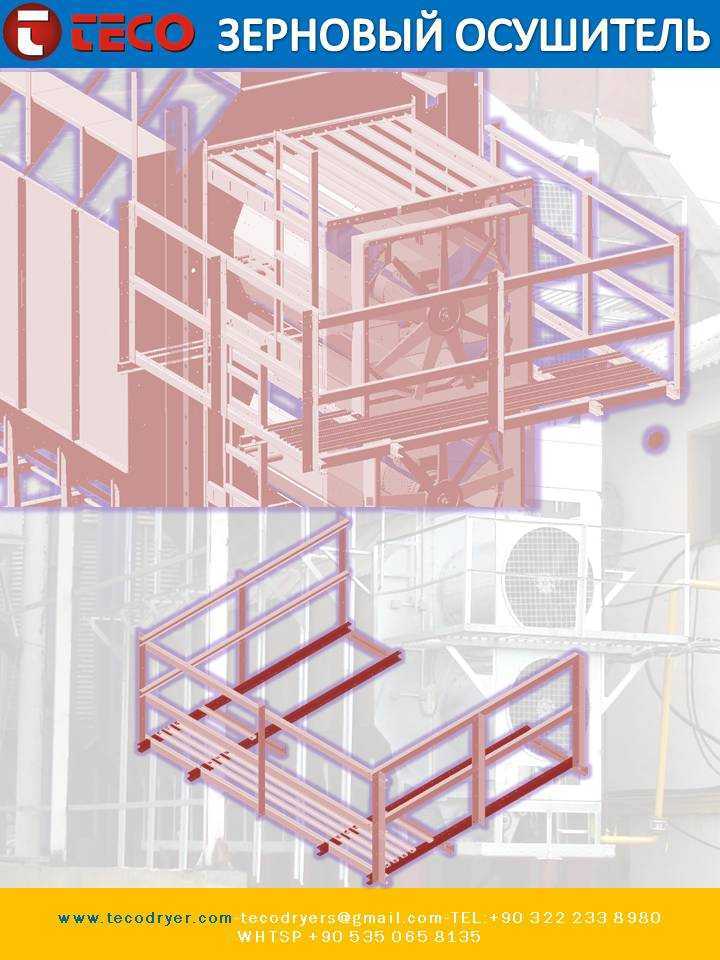

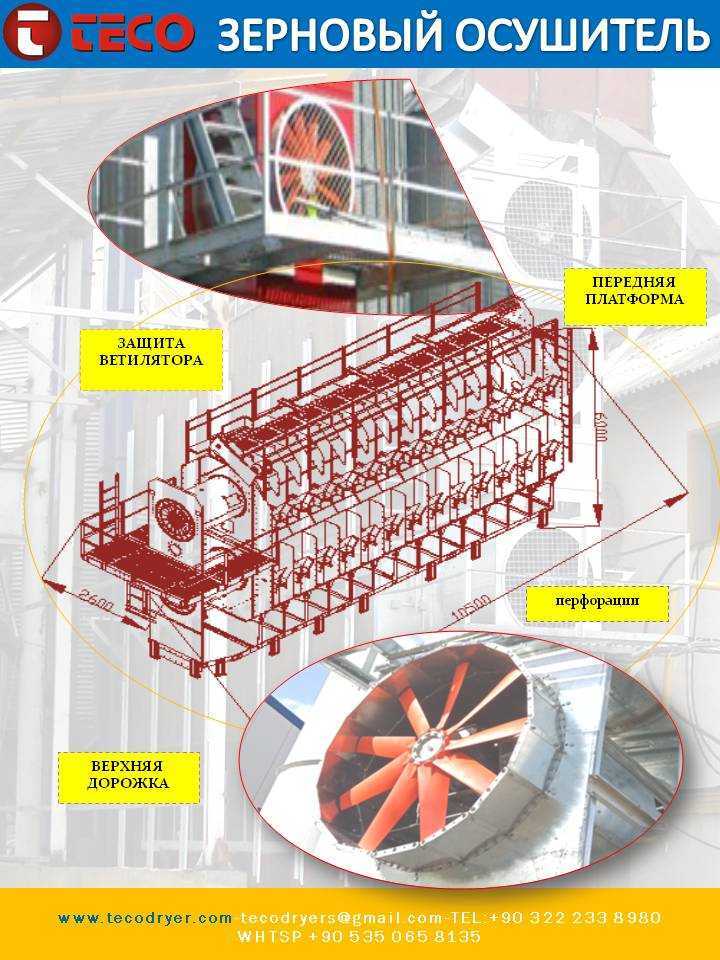

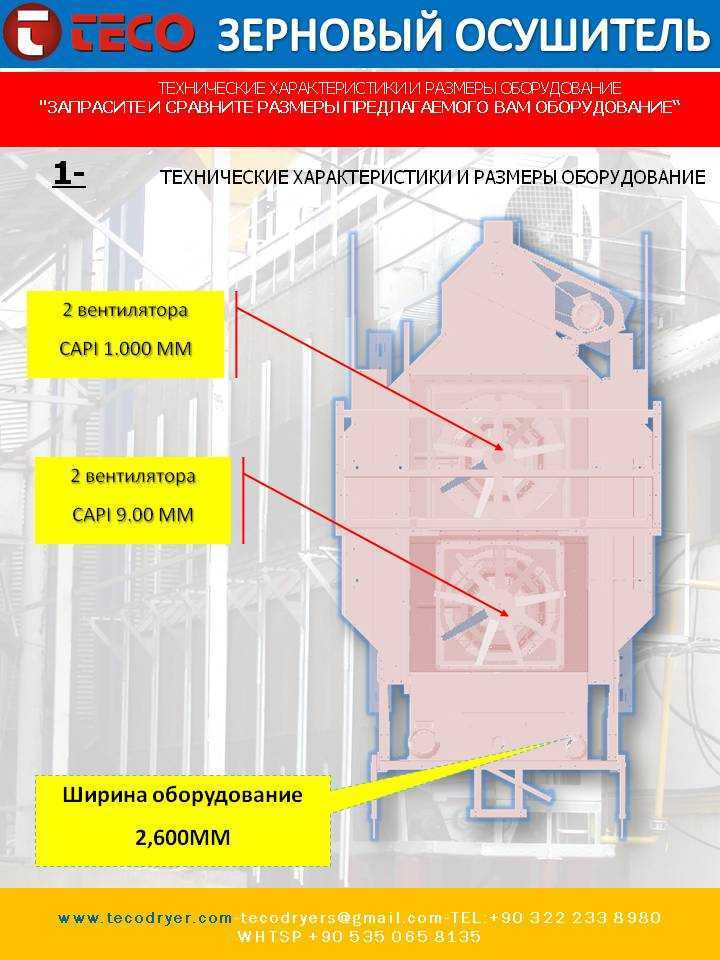

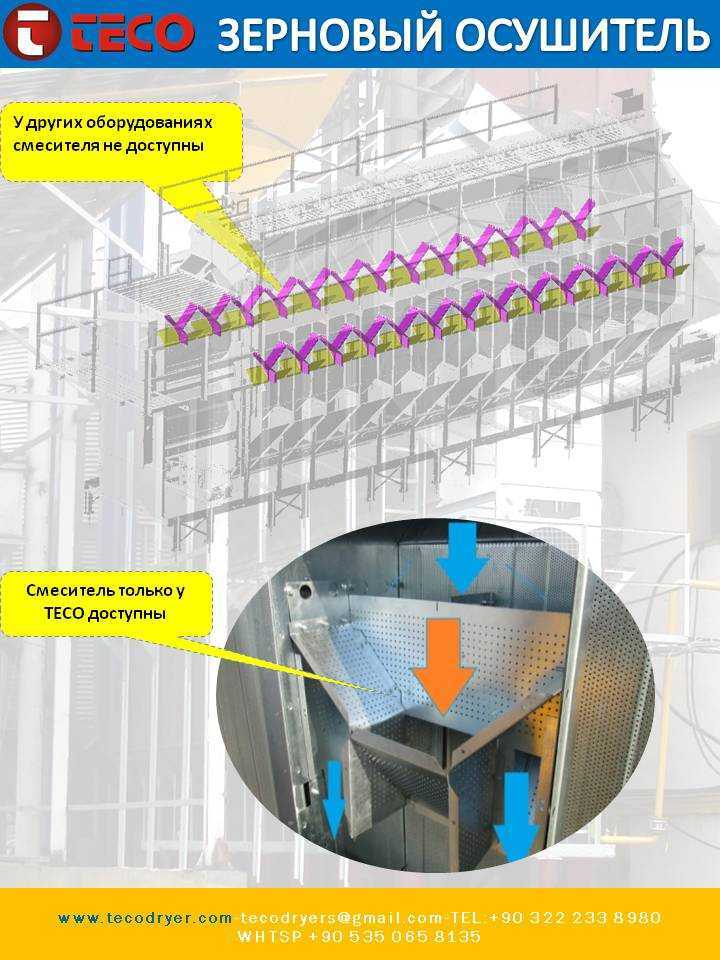

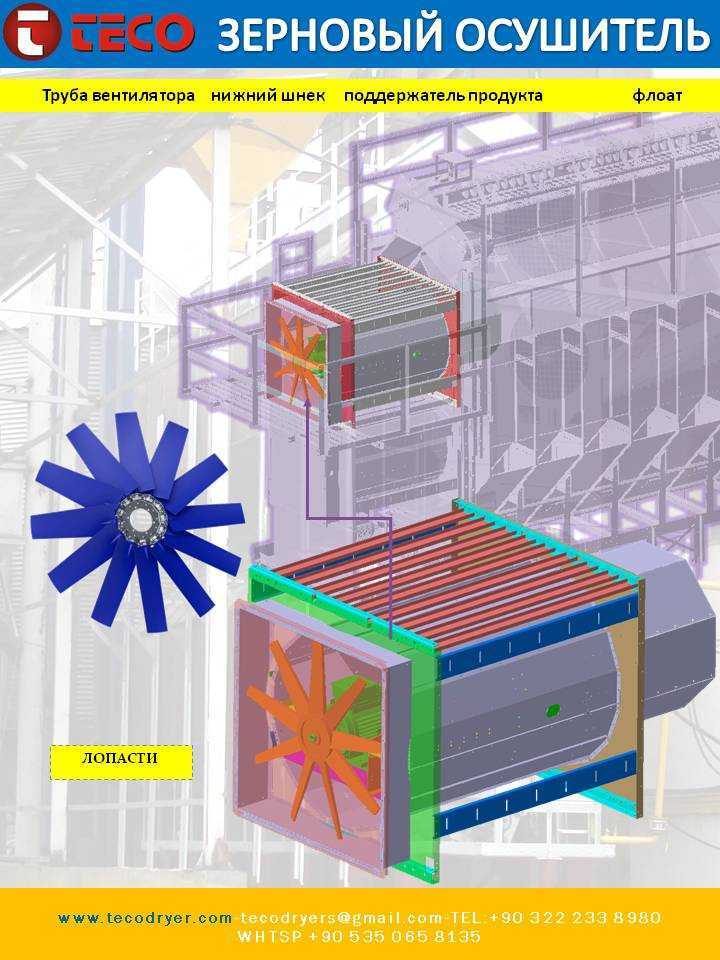

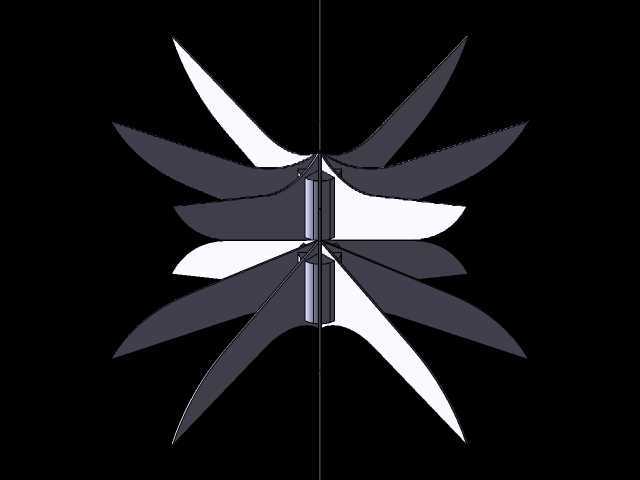

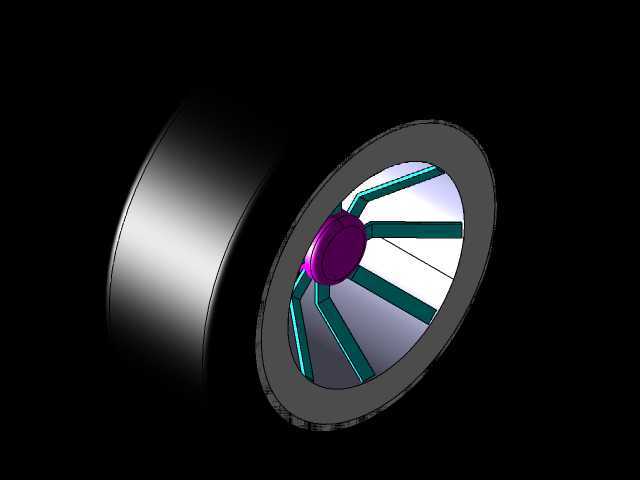

　　在粮食产后处理的全流程环节中，谷物干燥是衔接田间收获与仓储加工的核心工序，直接决定粮食品质与存储周期，这套谷物干燥处理设备的三维结构设计，完全围绕规模化粮库、农场收储点的实际作业场景展开，适配小麦、大米、玉米、大麦、油菜、大豆、向日葵等多品类粮油作物的降水干燥需求。从设备的核心功能逻辑来看，整套结构围绕热风循环、物料匀速输送、温湿度精准调控三个核心模块搭建，设备内置的多组离心风叶采用辐射式叶片结构，叶片曲面经过流体仿真优化，可在低转速下实现大流量热风输出，配合设备内部的分层导风板结构，能够让热风均匀穿透流经干燥段的谷物层，避免局部过热导致的粮粒焦糊、爆腰问题，同时兼顾干燥均匀度与能耗控制。设备的进料端采用阻尼式匀料结构，

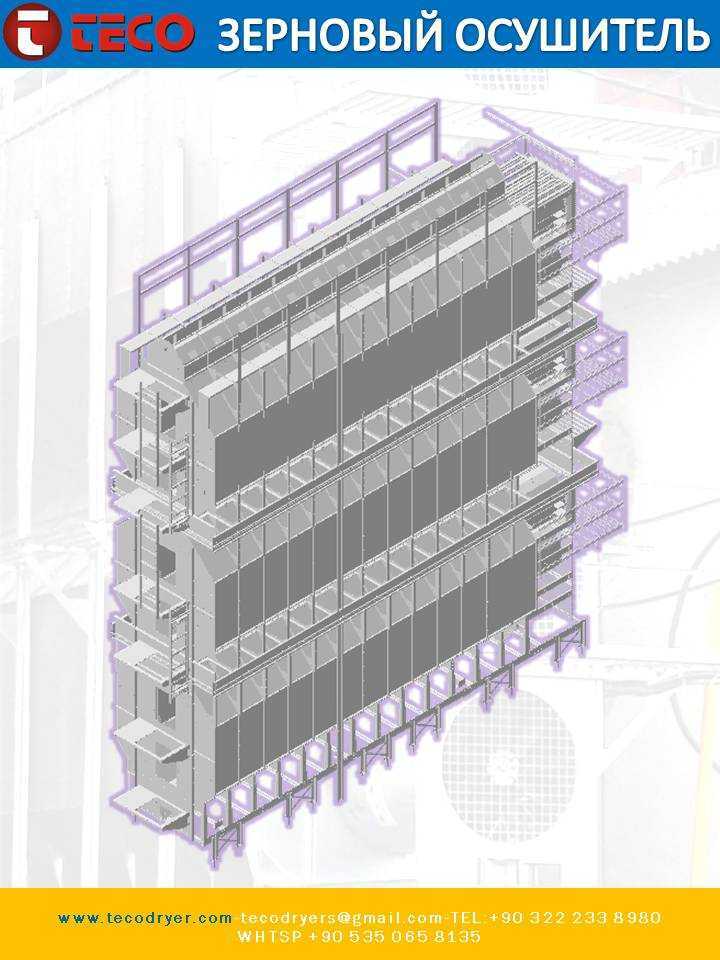

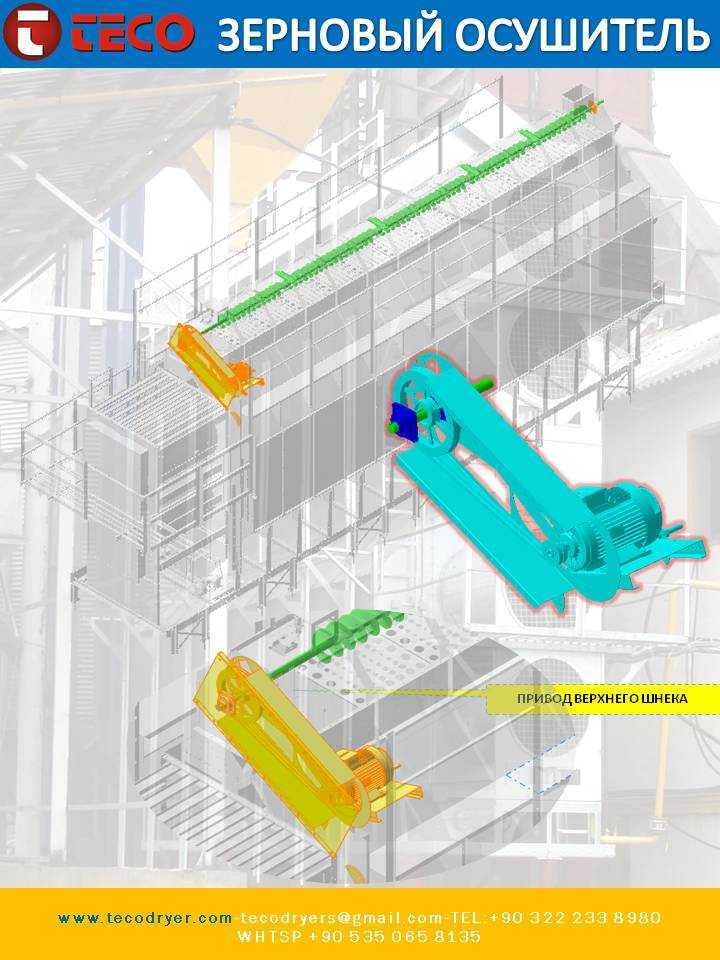

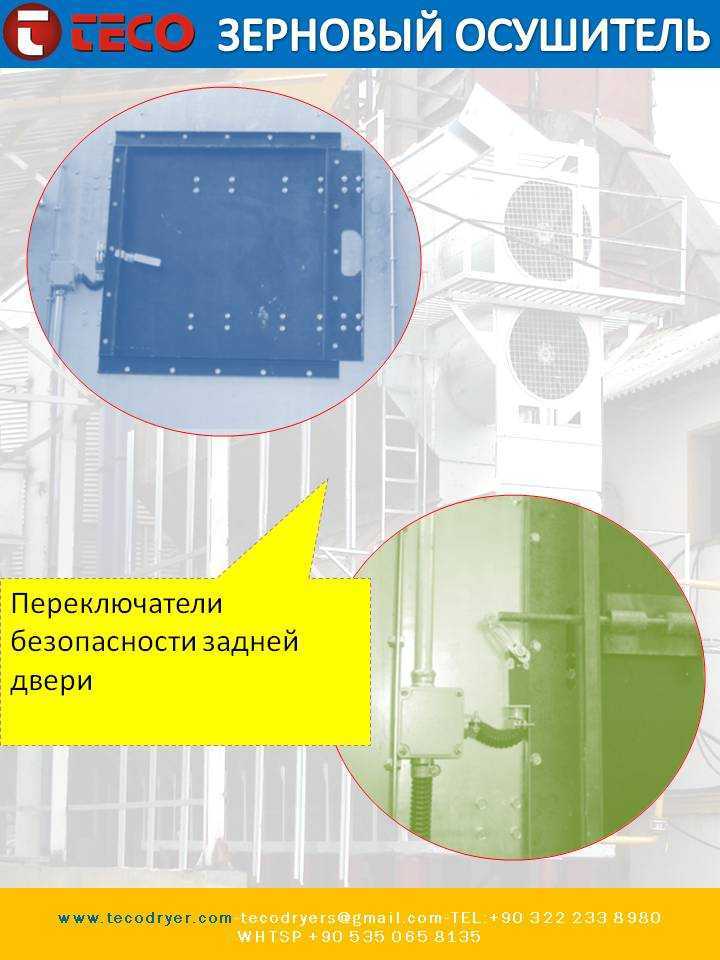

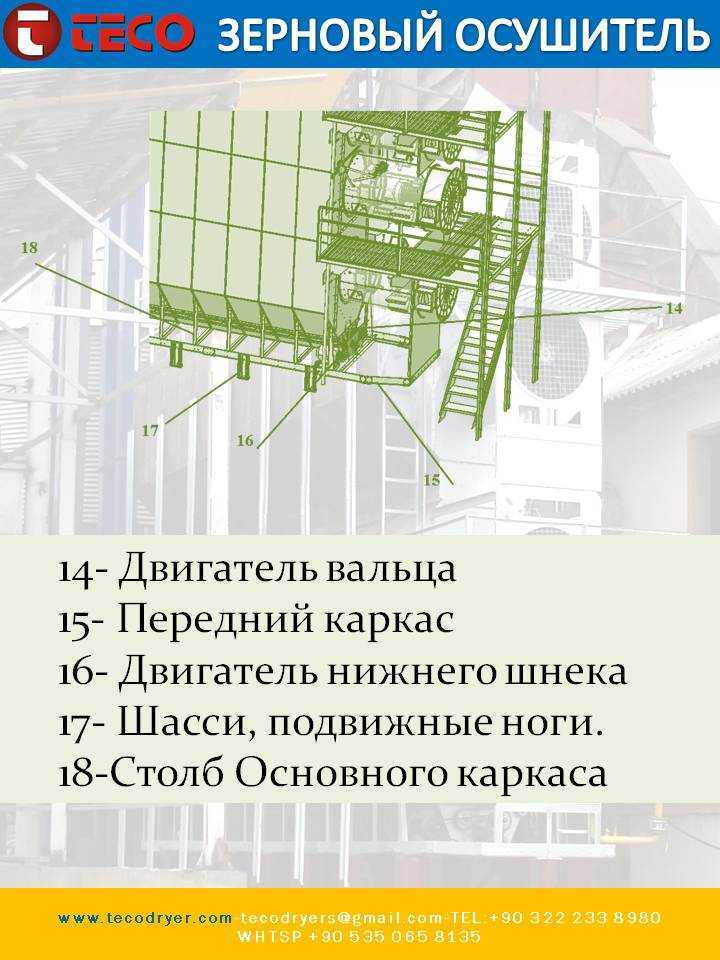

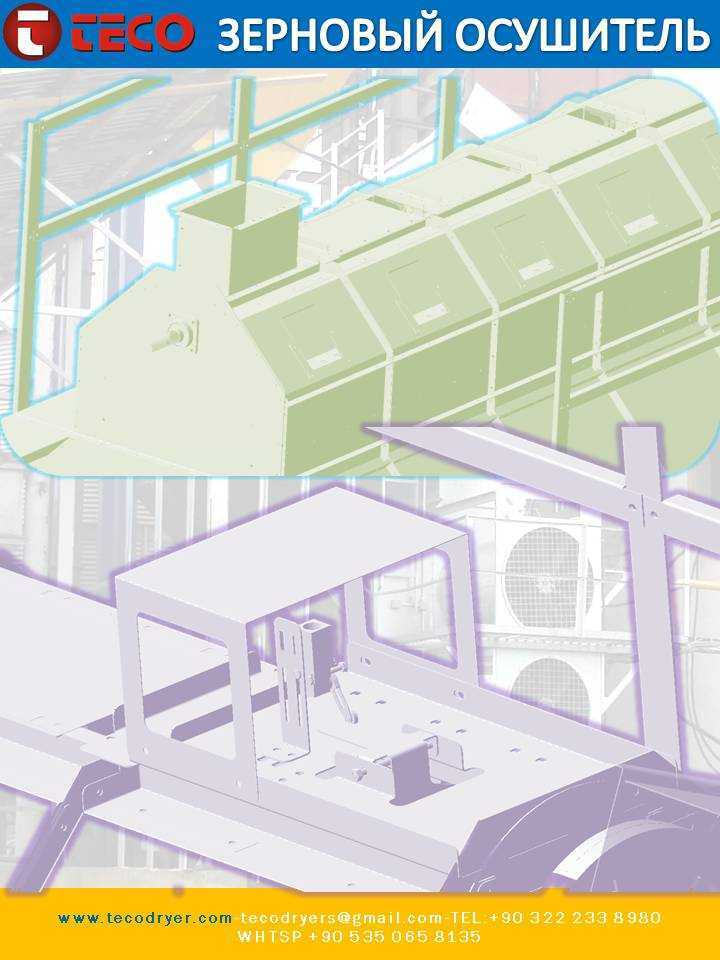

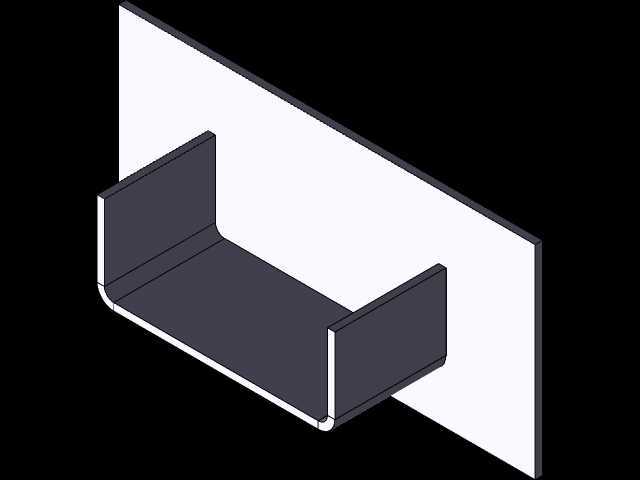

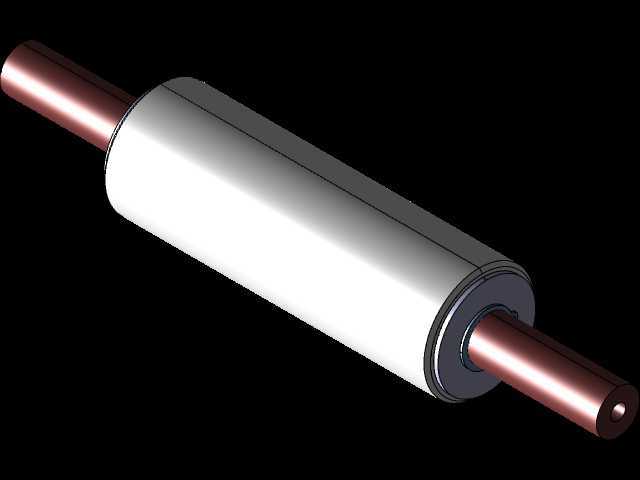

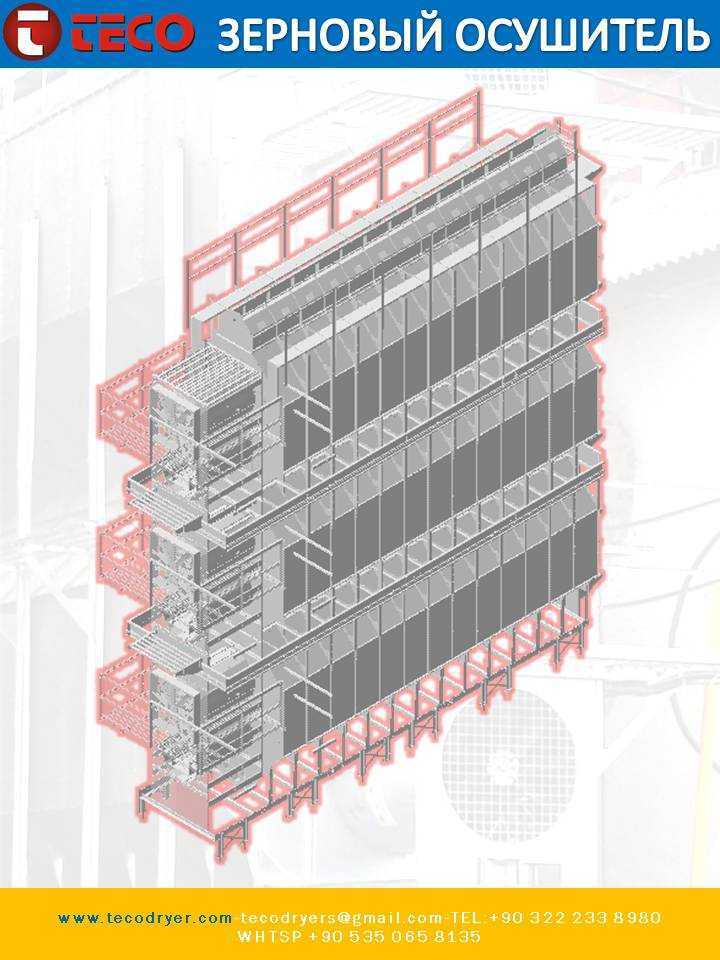

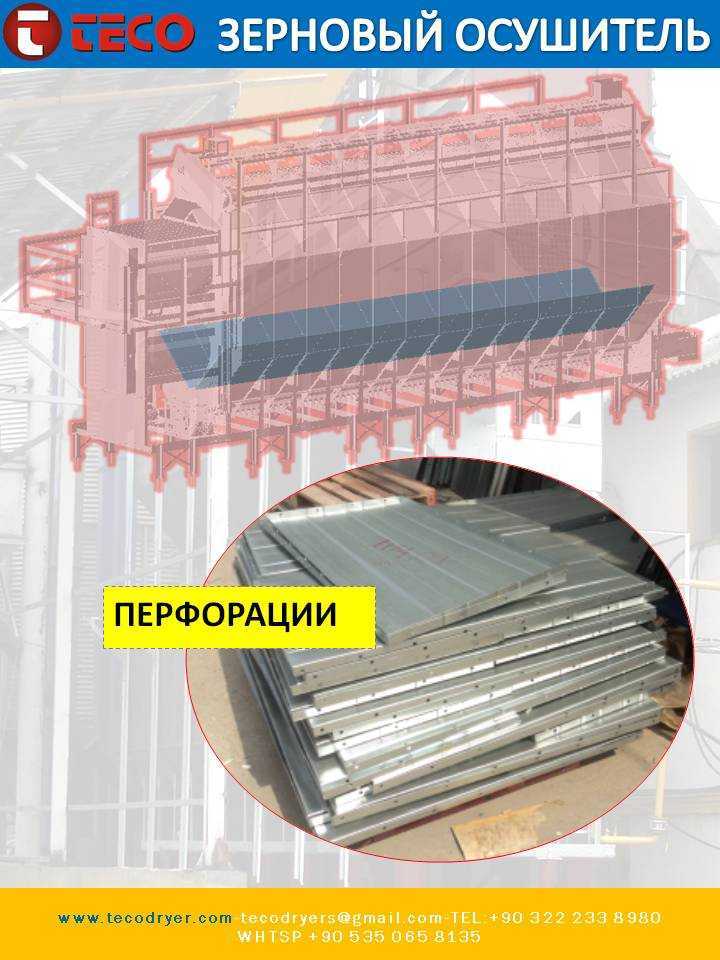

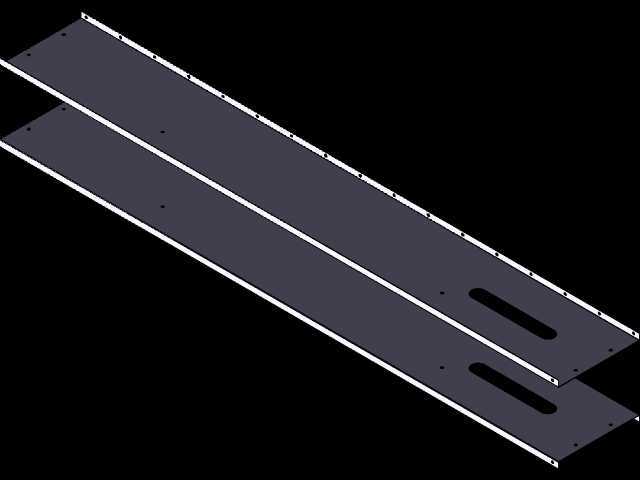

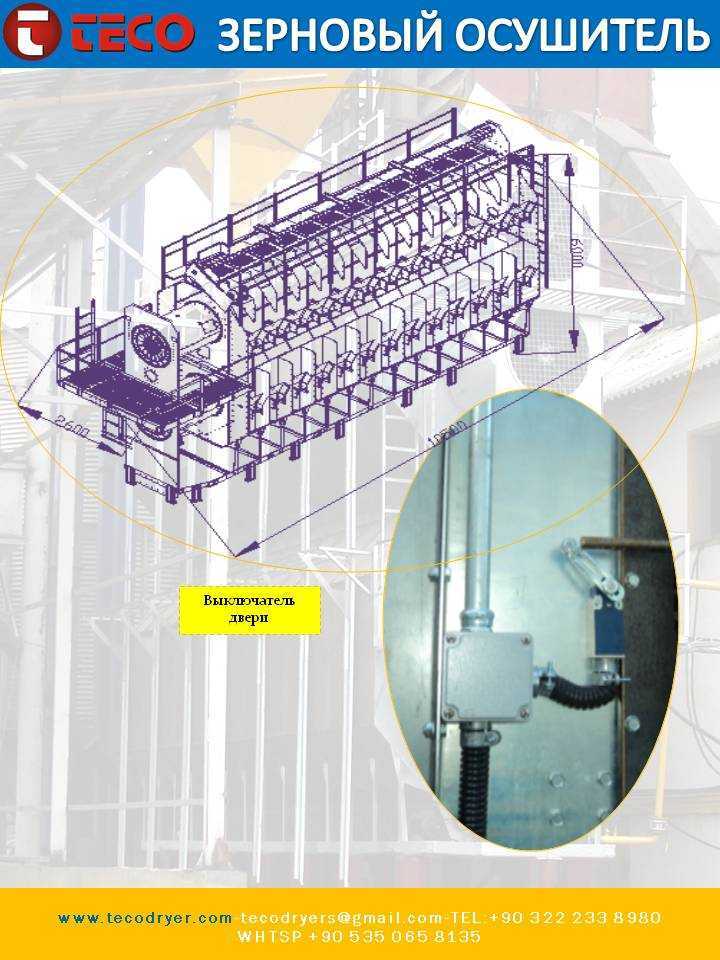

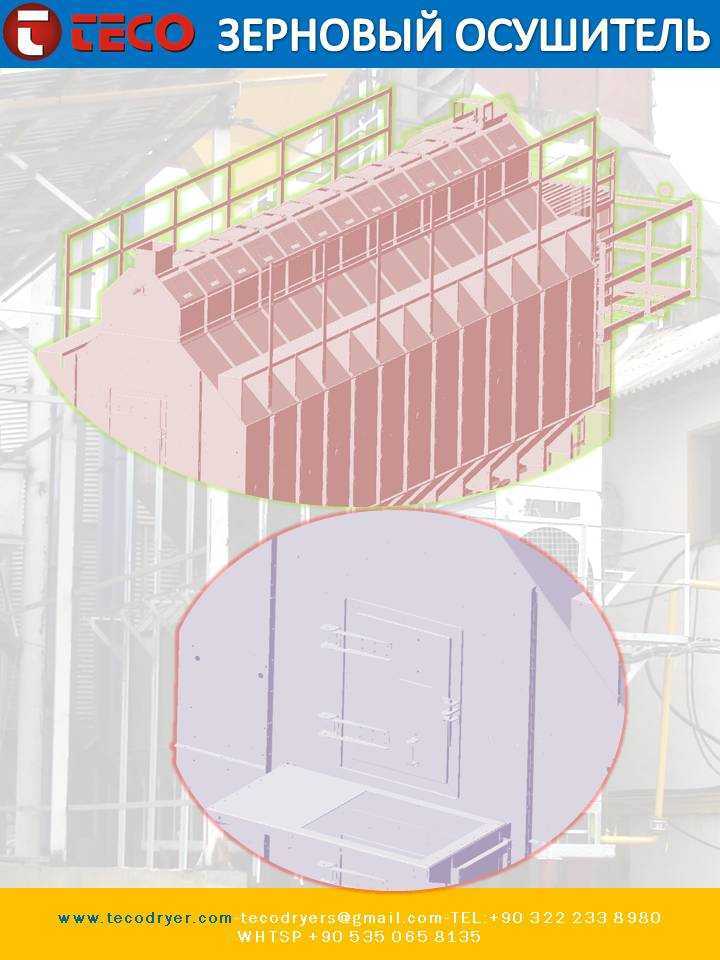

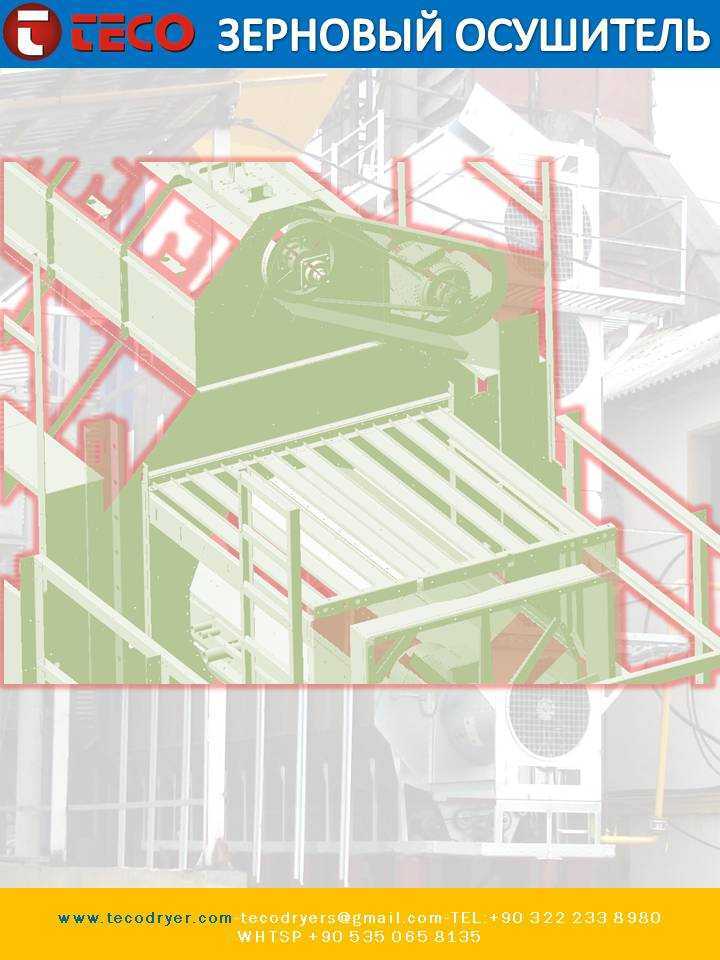

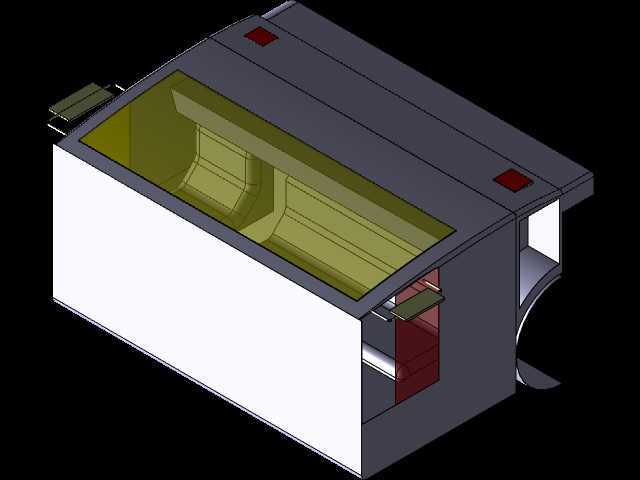

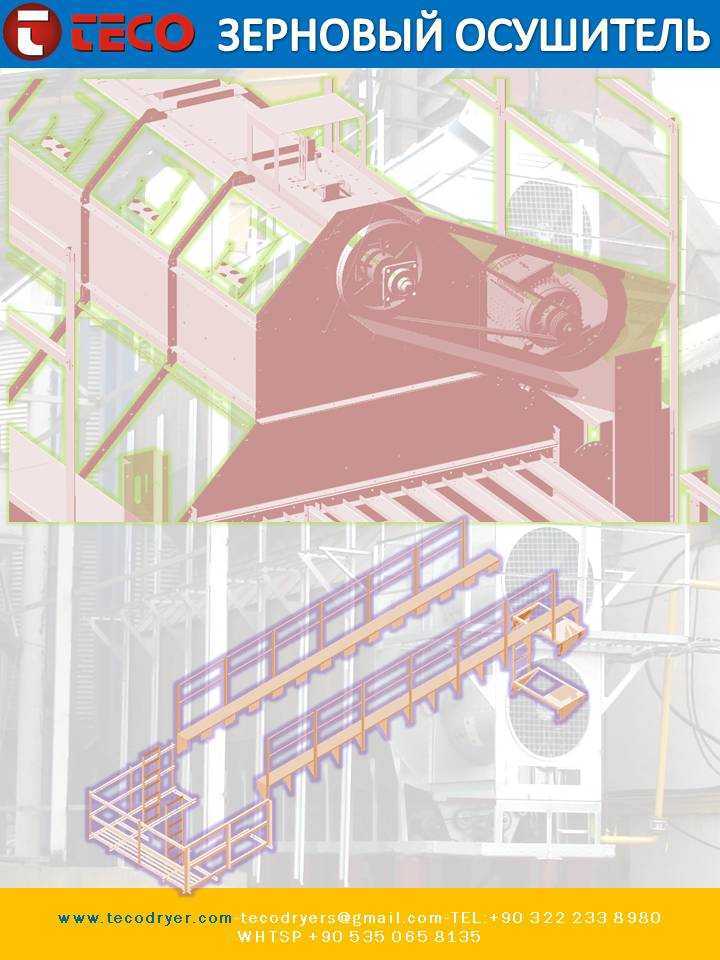

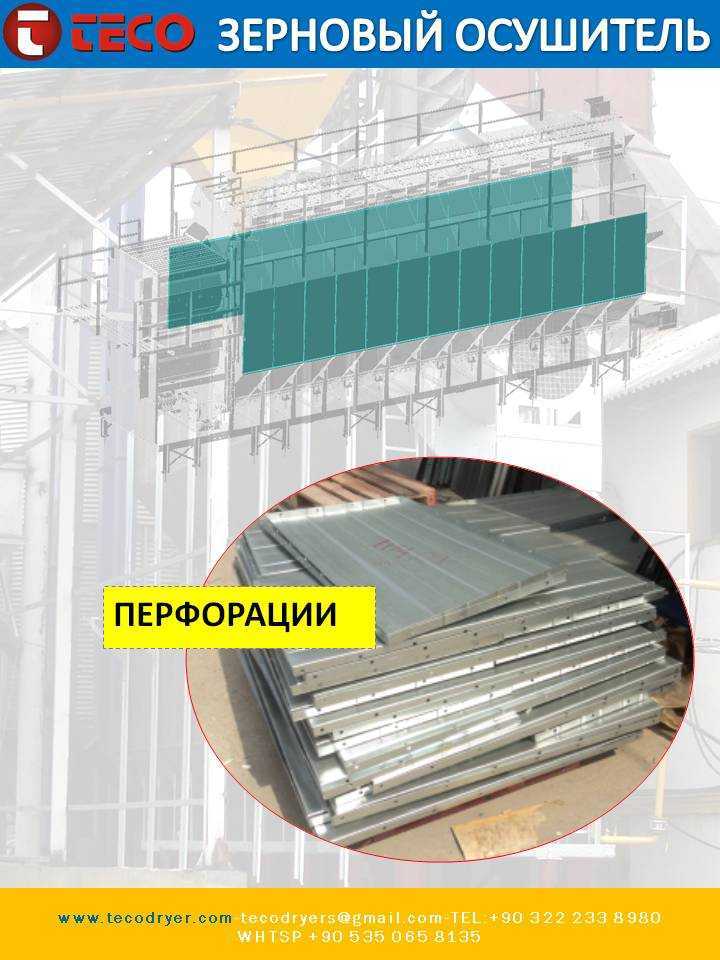

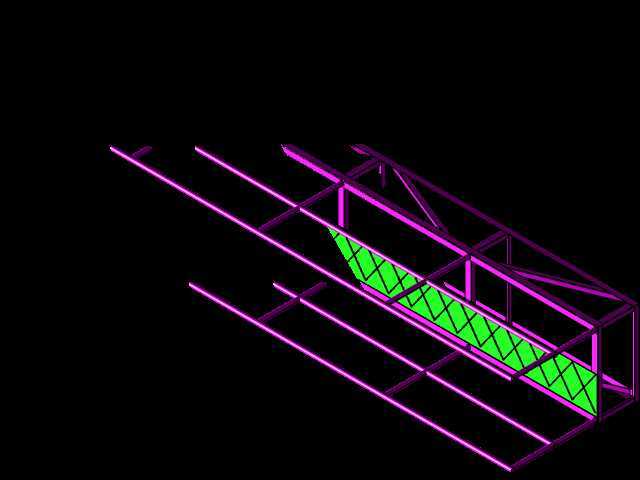

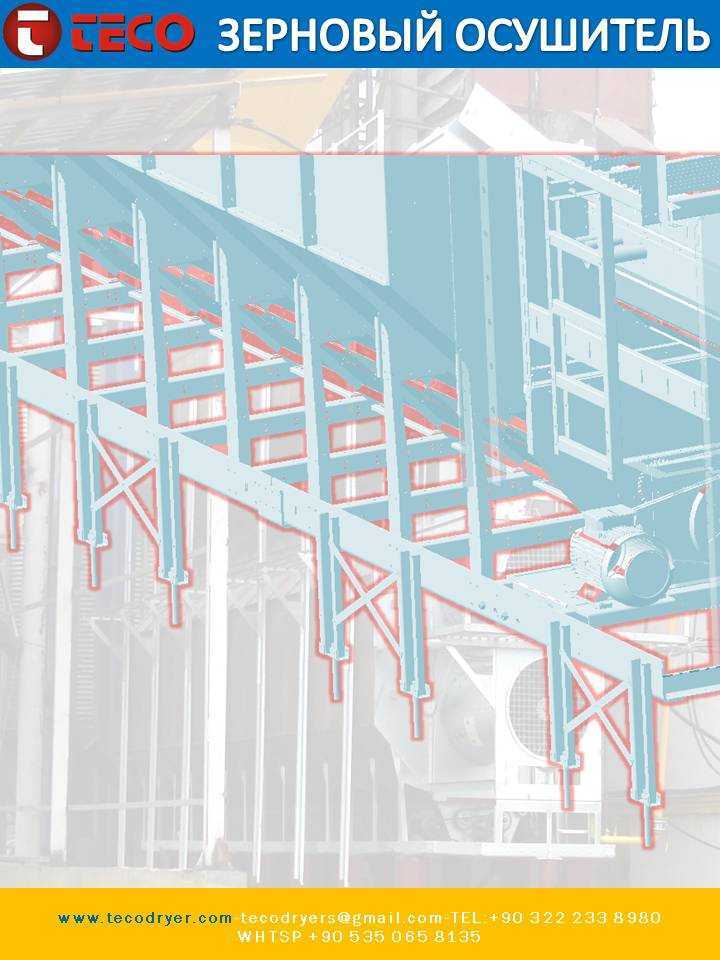

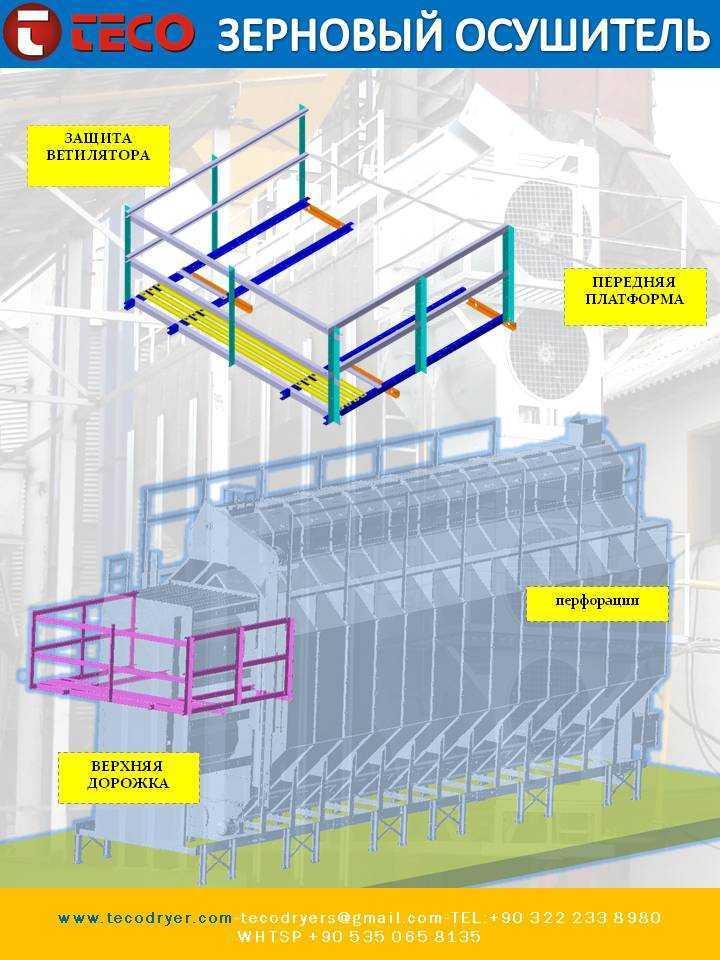

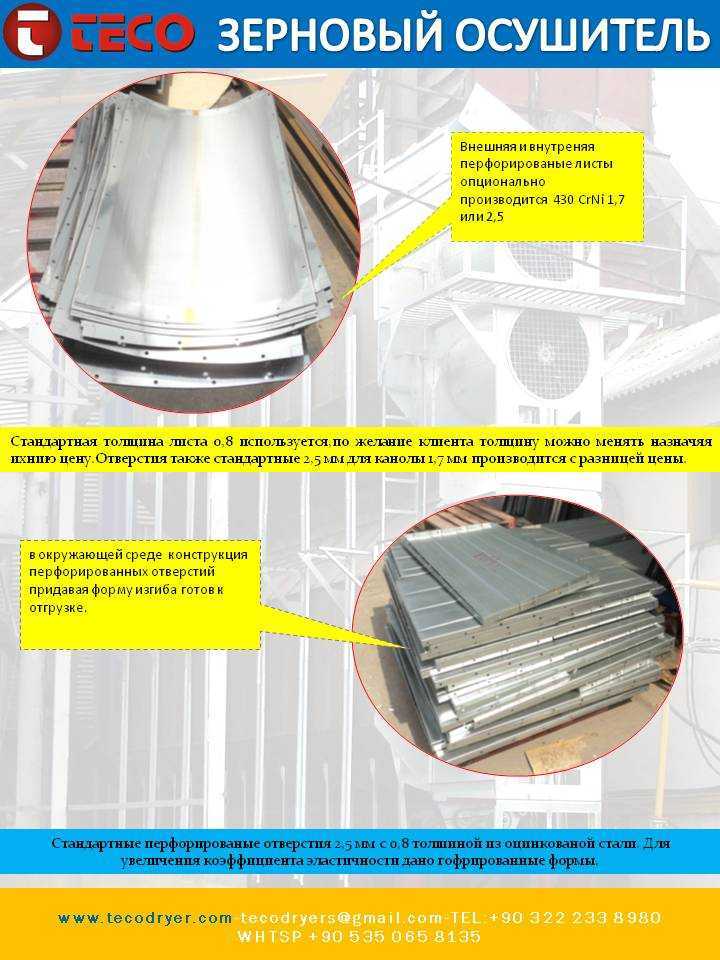

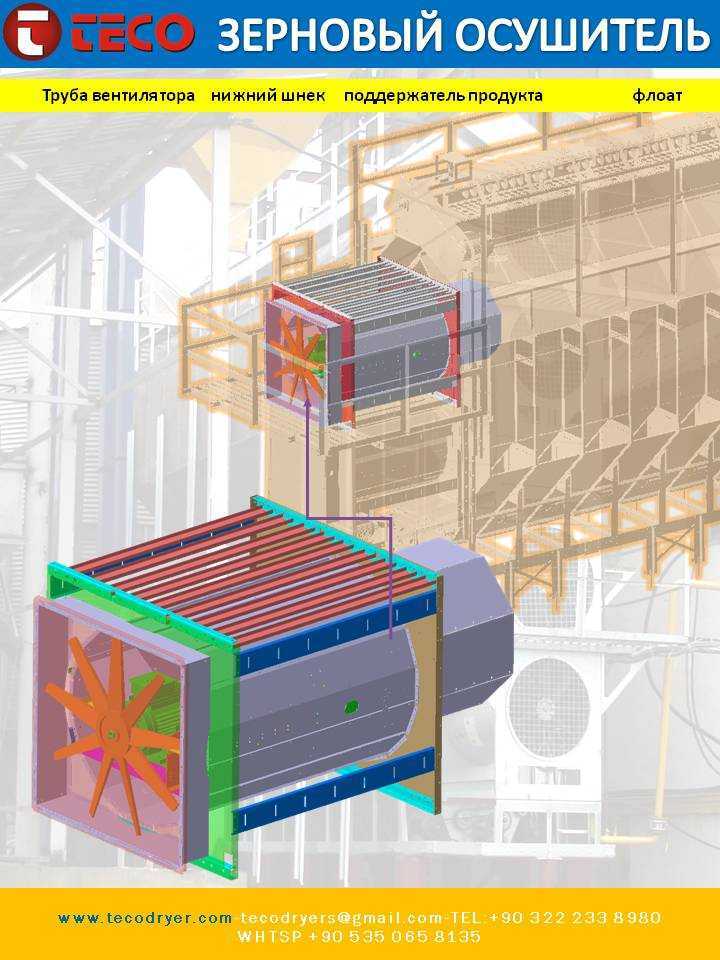

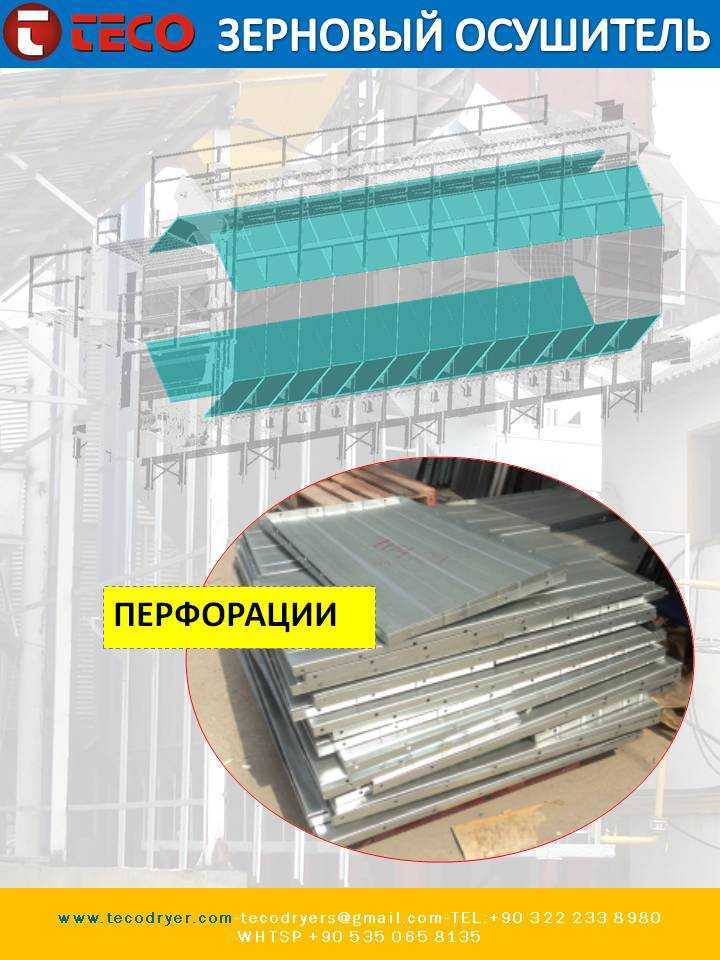

　　可根据不同谷物的颗粒粒径、堆积密度调整进料闸门开度，保证料层厚度始终维持在设计区间内，不会出现料层过薄导致热风短路、料层过厚导致干燥不均的问题；出料端配置转速可调的排料辊，可根据谷物初始含水率、环境温湿度调整排料速度，匹配不同的干燥时长需求。从结构设计的细节考量，设备的主框架采用型钢焊接结构，外部围护板采用模块化拼接设计，每块围护板都预留了检修快拆口，日常维护时无需整体拆解设备外壳，即可快速完成内部风叶、导风板、输送组件的检查与更换；设备内部与谷物直接接触的板面均做了圆弧过渡处理，不存在直角积料死角，避免长期作业过程中残留谷物发生霉变，交叉污染后续批次的粮食。设备的热风发生段与干燥段采用分体式连接结构，

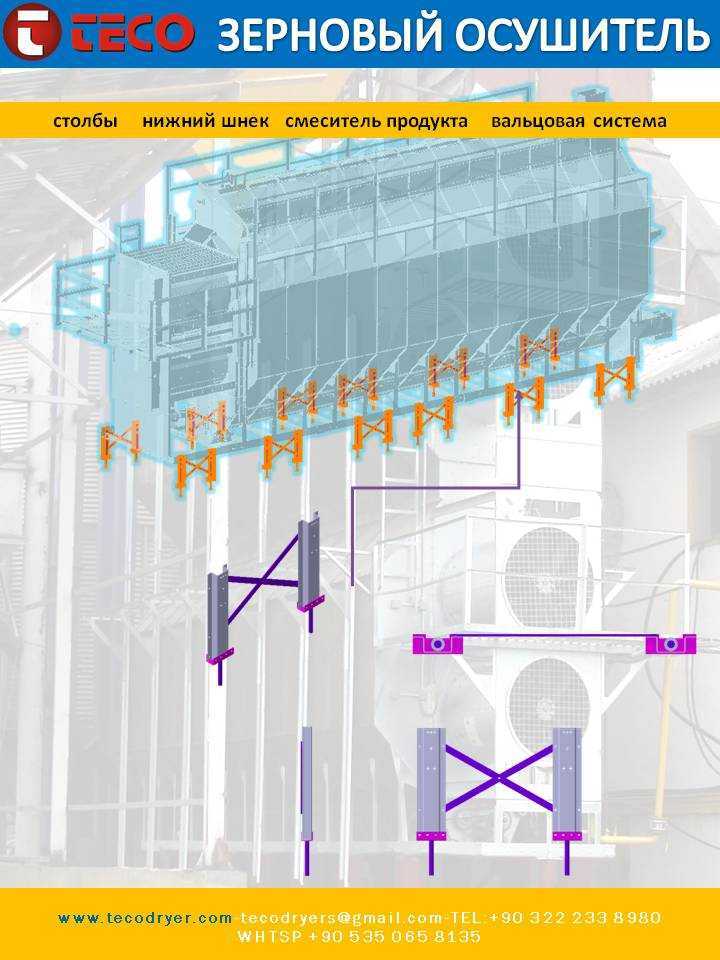

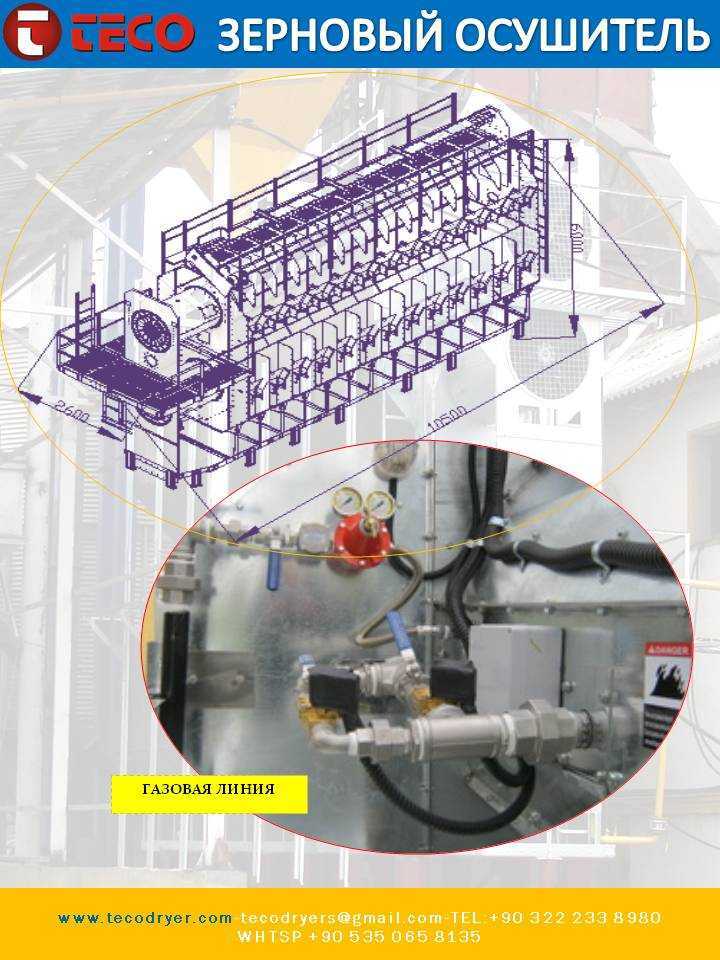

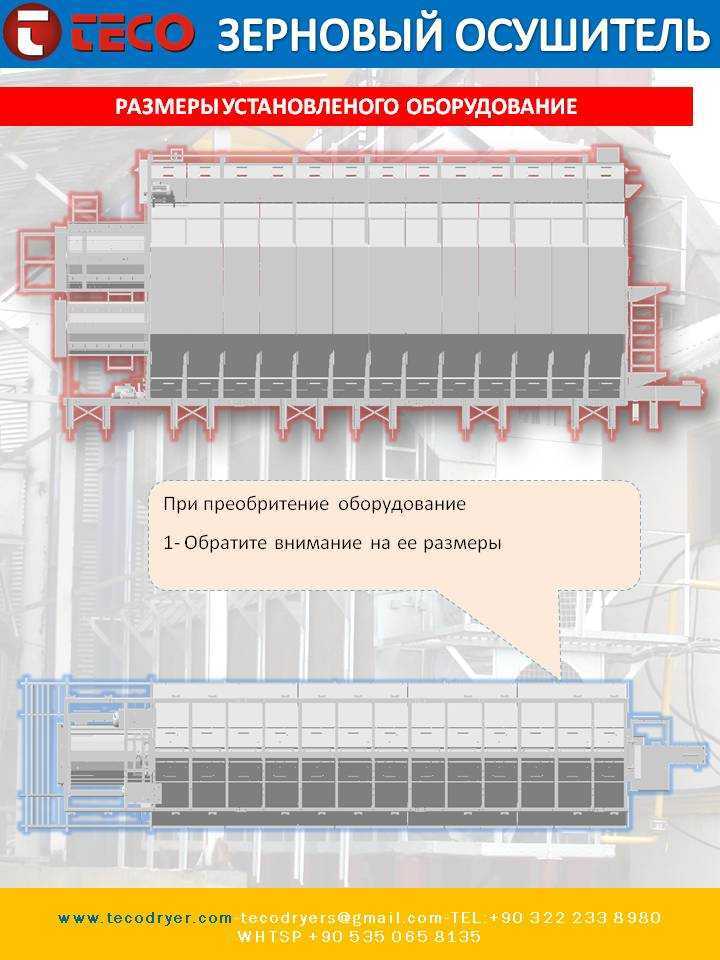

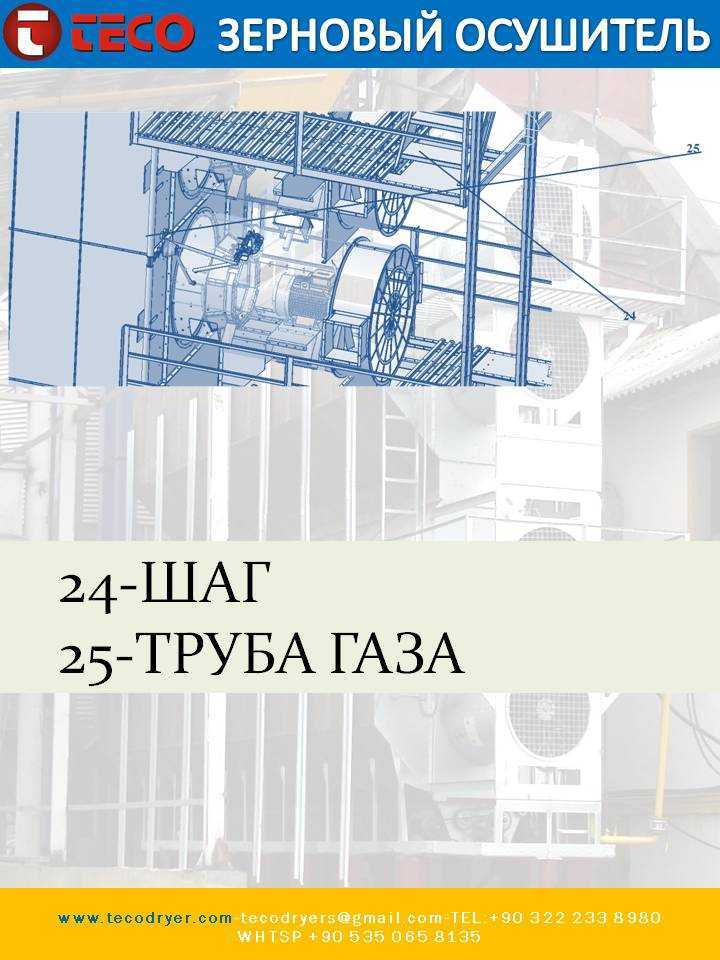

　　中间通过耐高温软连接做密封处理，既可以阻断热风发生段的振动传递到干燥仓体，减少设备运行过程中的结构共振，也能抵消热胀冷缩带来的结构形变应力，避免长期高温作业下焊缝开裂、密封失效的问题。设备的液压系统主要用于进料闸门、检修门的启闭控制，相比传统的电动推杆结构，液压驱动的启闭力更大，可适配大尺寸闸门的重载需求，同时在断电状态下可通过手动卸压实现闸门开启，避免突发故障时设备内部积料无法排出。从安装边界的尺寸设计来看，整套设备采用模块化分段运输设计，每个运输单元的外形尺寸都适配常规公路货运的限界要求，现场安装时仅需通过法兰螺栓完成各段的拼接，无需大规模现场焊接作业，可大幅缩短现场安装周期；设备的底部预留了标准化的地脚安装孔位，

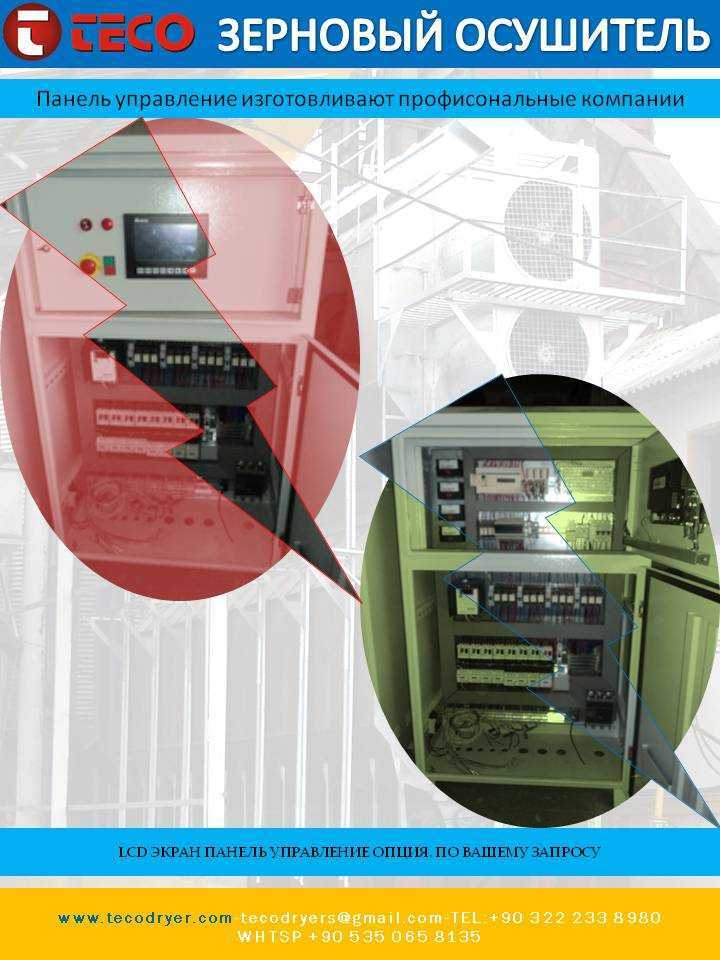

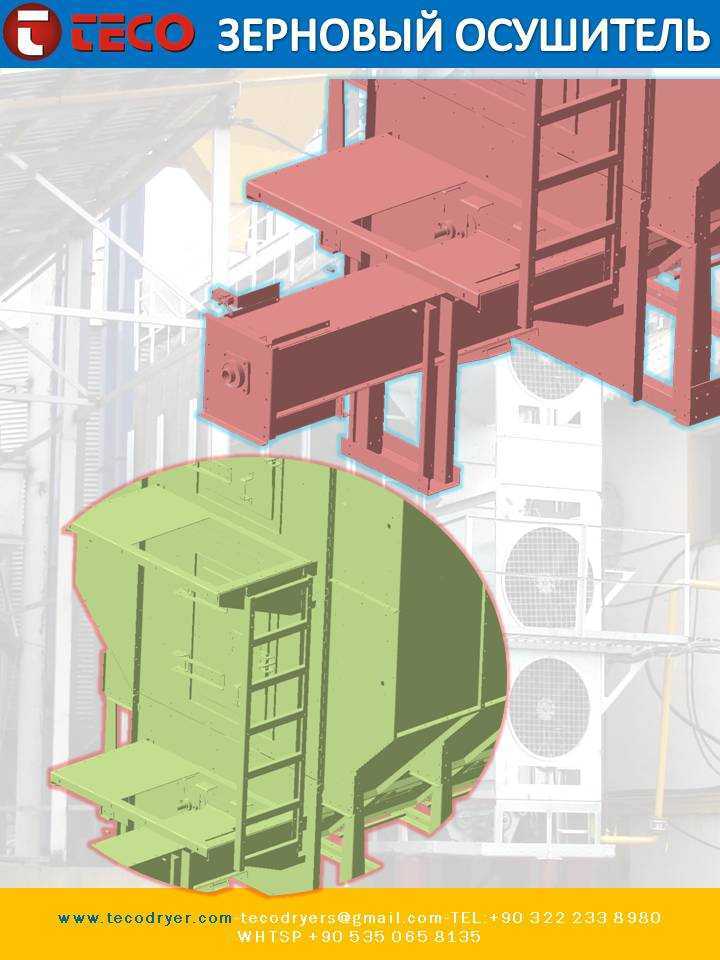

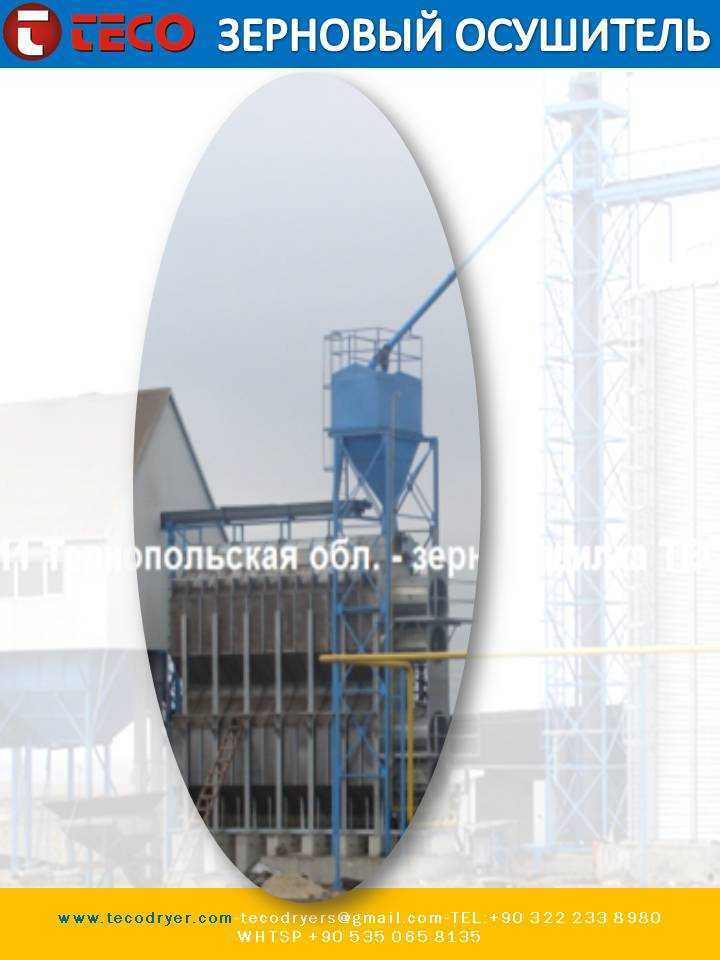

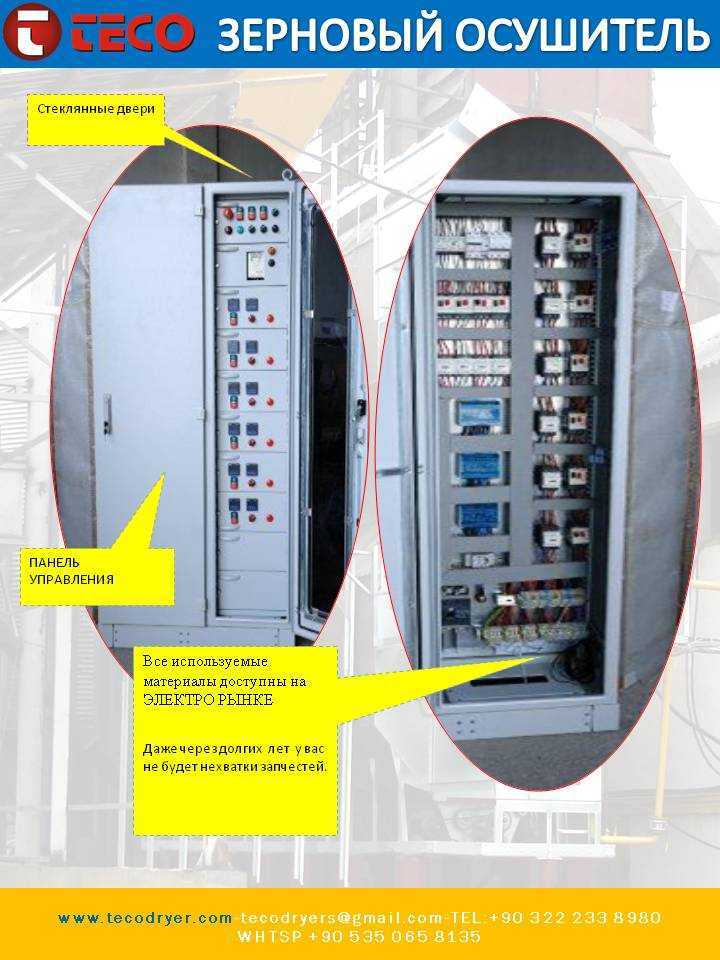

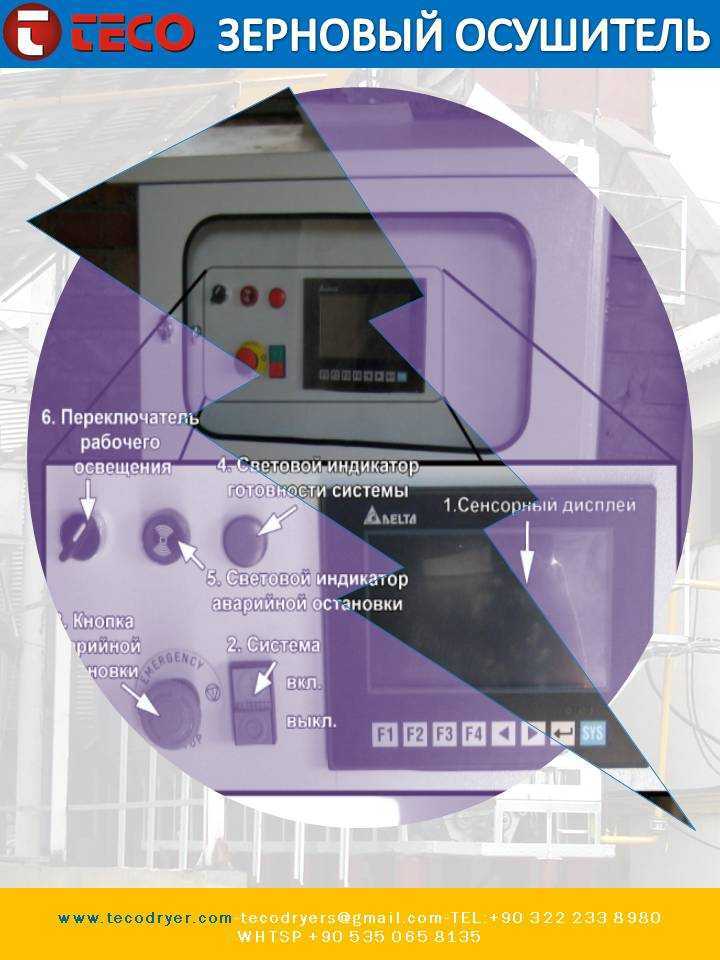

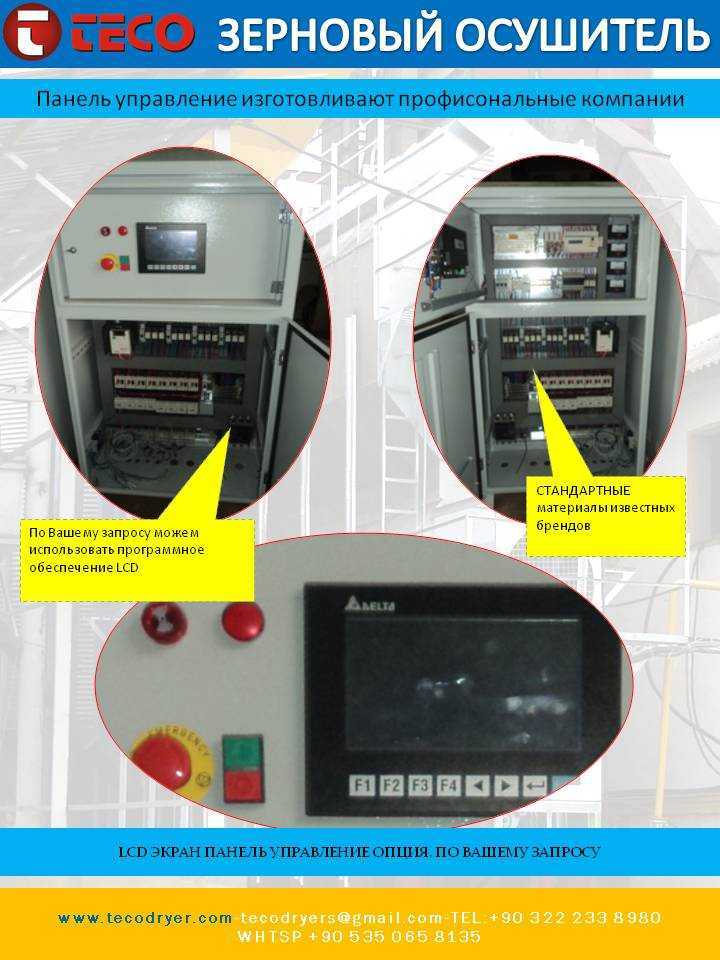

　　可适配不同高度的混凝土基础安装，同时设备的进风口、出风口、进料口、出料口的连接尺寸都匹配粮食行业现有输送、除尘设备的通用接口标准，可直接接入现有粮食处理生产线，无需额外做转接结构改造。设备顶部预留了废气排出口与除尘设备的连接法兰，可直接配套旋风除尘、布袋除尘设备，收集干燥过程中带出的粮粒碎屑、粉尘，满足作业现场的环保排放要求；设备侧面预留了多组传感器安装位，可根据实际需求加装温度、湿度、风压传感器，接入自动化控制系统实现干燥过程的全程参数监控与自动调节。整套结构的设计过程中，充分考虑了不同地区的作业环境差异，针对高海拔地区空气稀薄的特点，风叶的驱动电机预留了功率冗余，保证低气压环境下仍能提供足够的热风流量；针对低温高湿地区的作业需求，设备的热风发生段可适配多种热源接口，无论是燃煤、燃气还是生物质热源，都可通过转接结构实现对接，提升设备的场景适配能力。
