谷物干燥处理成套工业设备结构设计

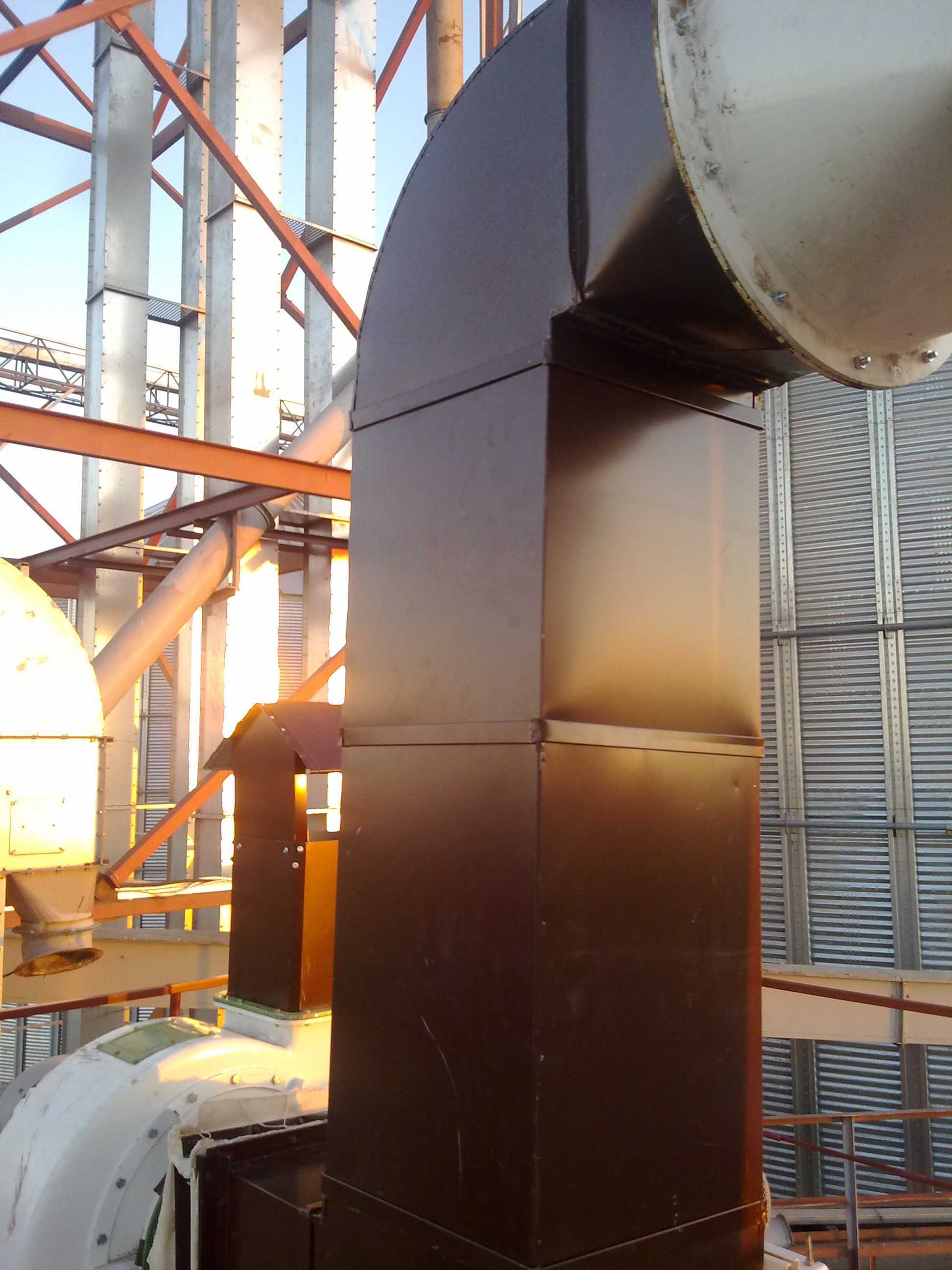

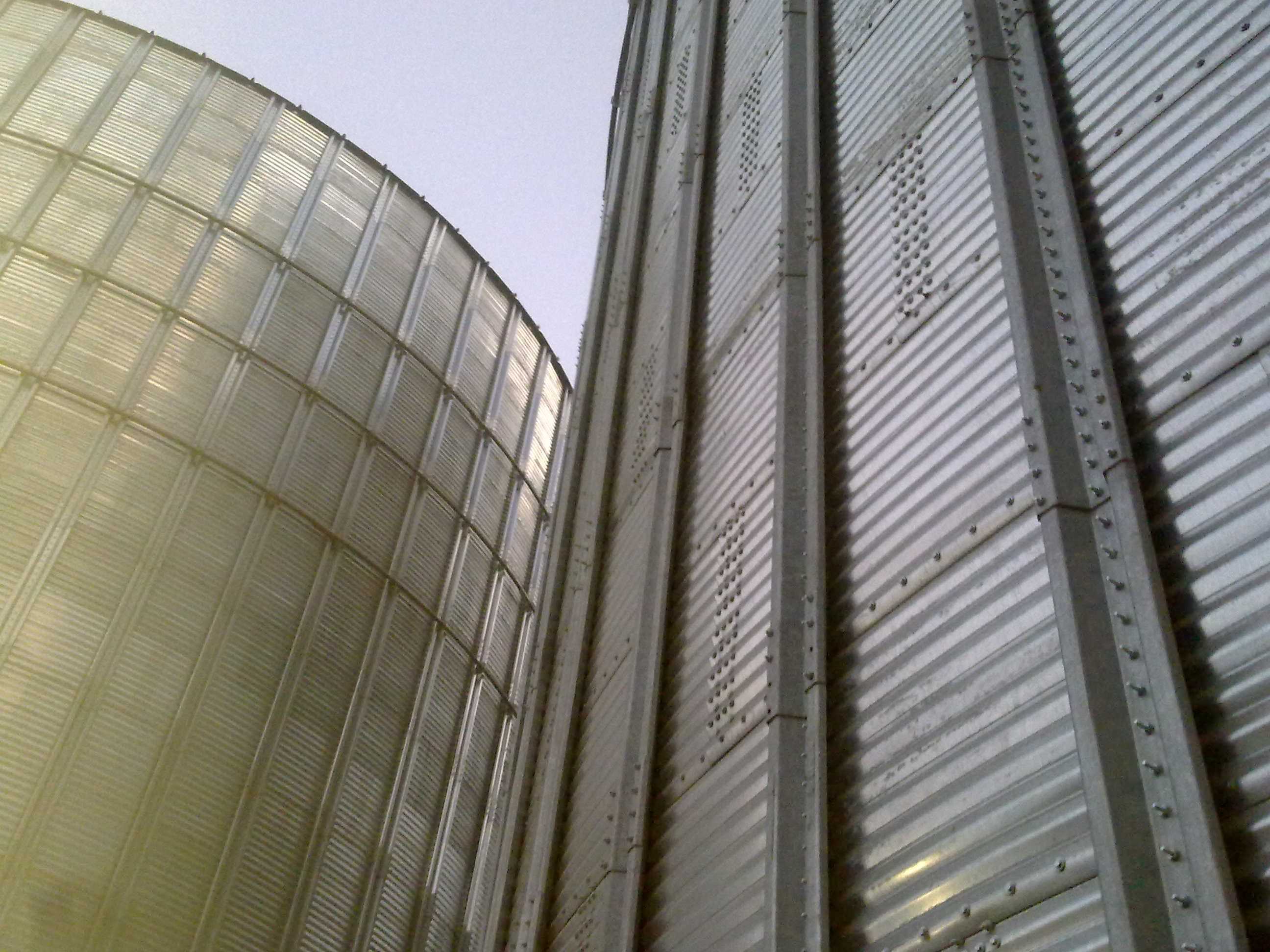

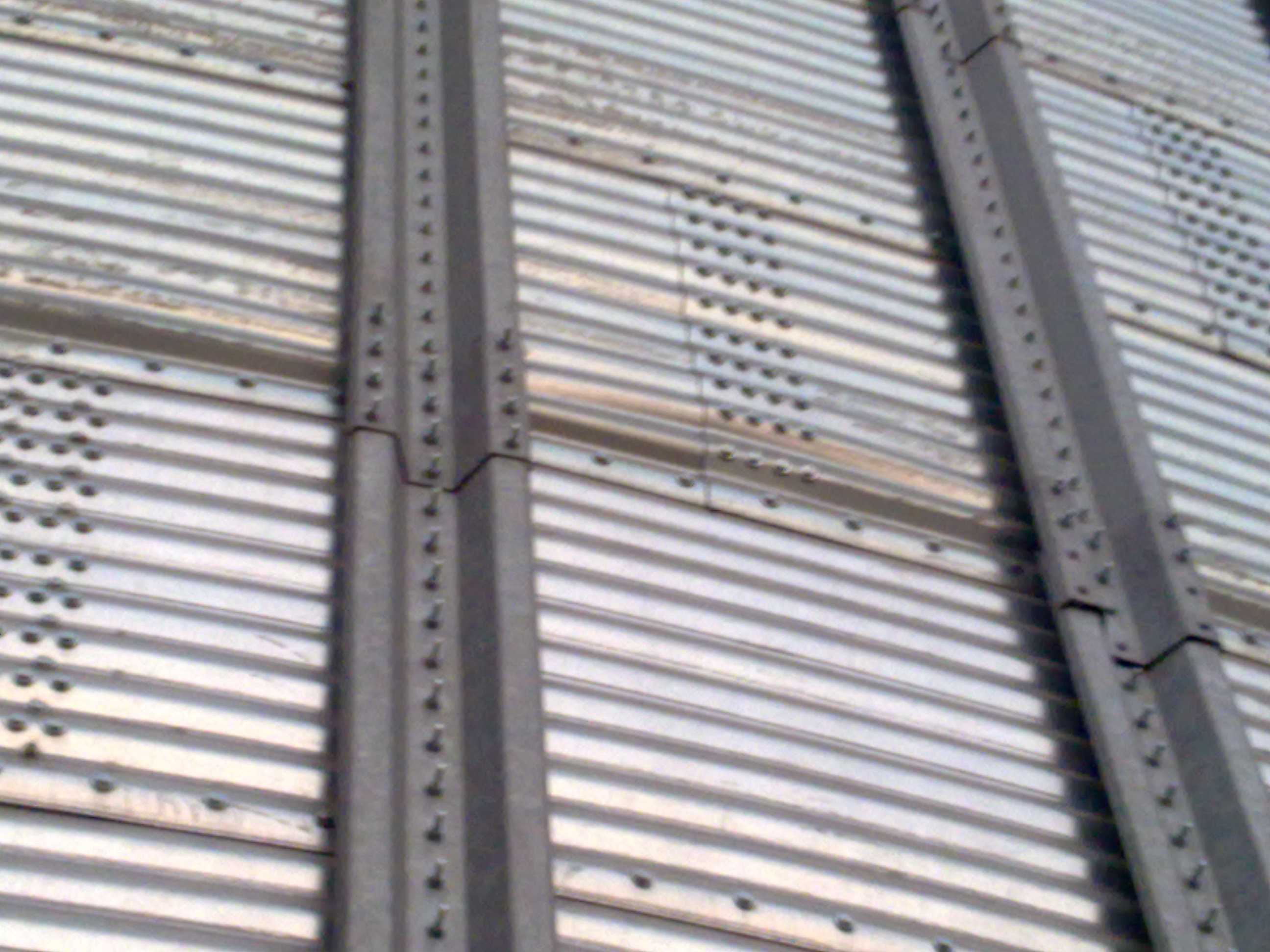

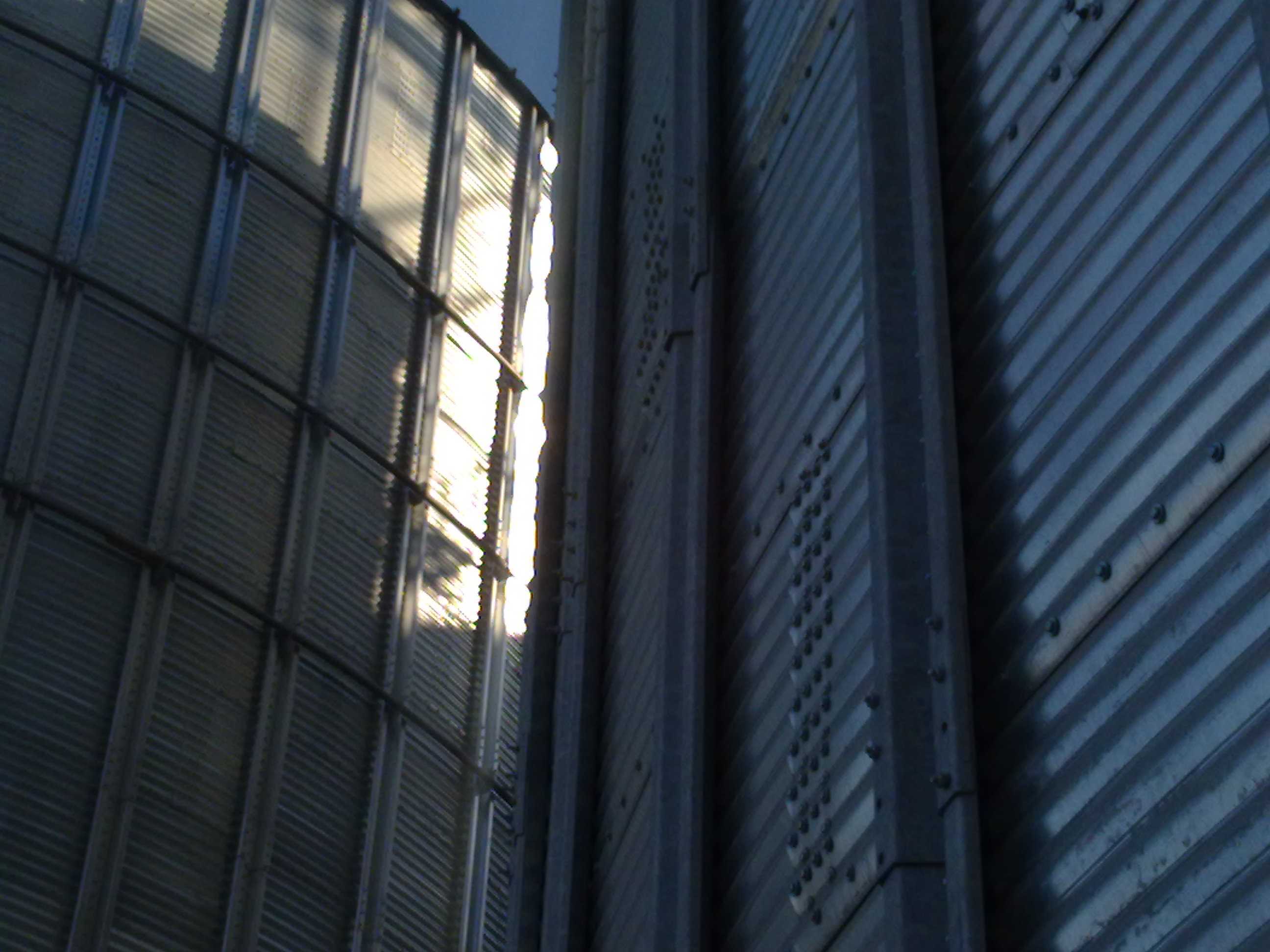

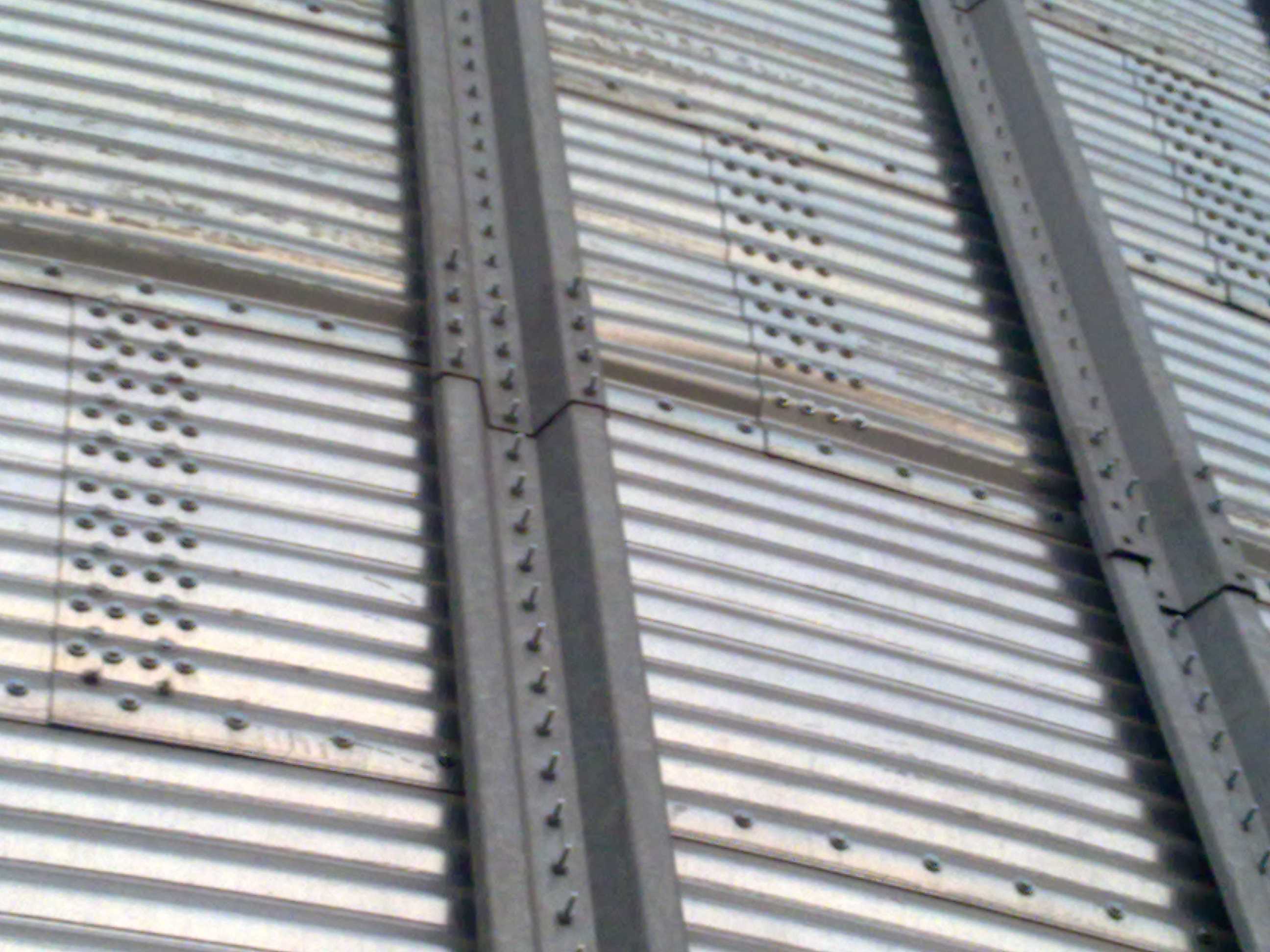

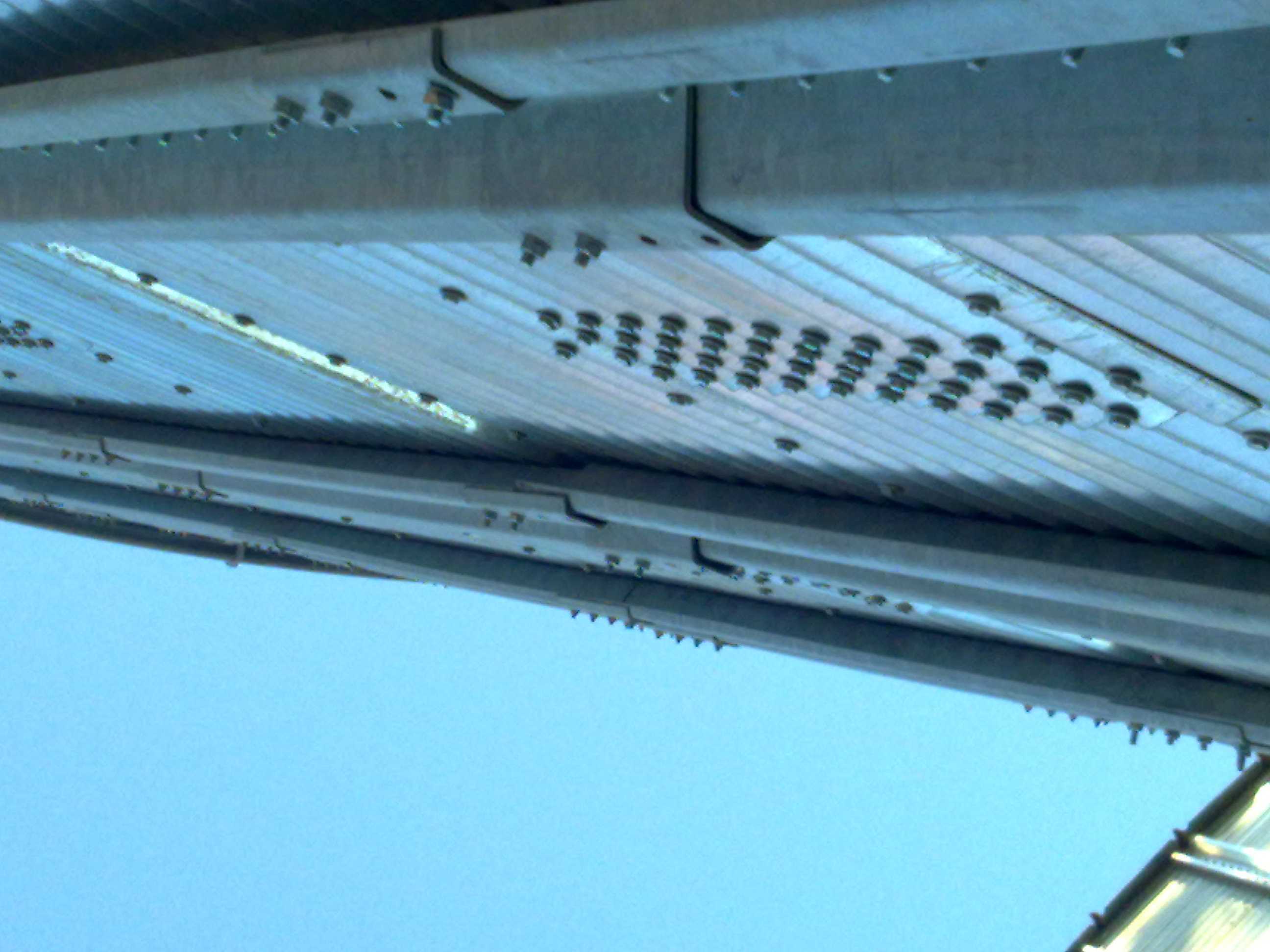

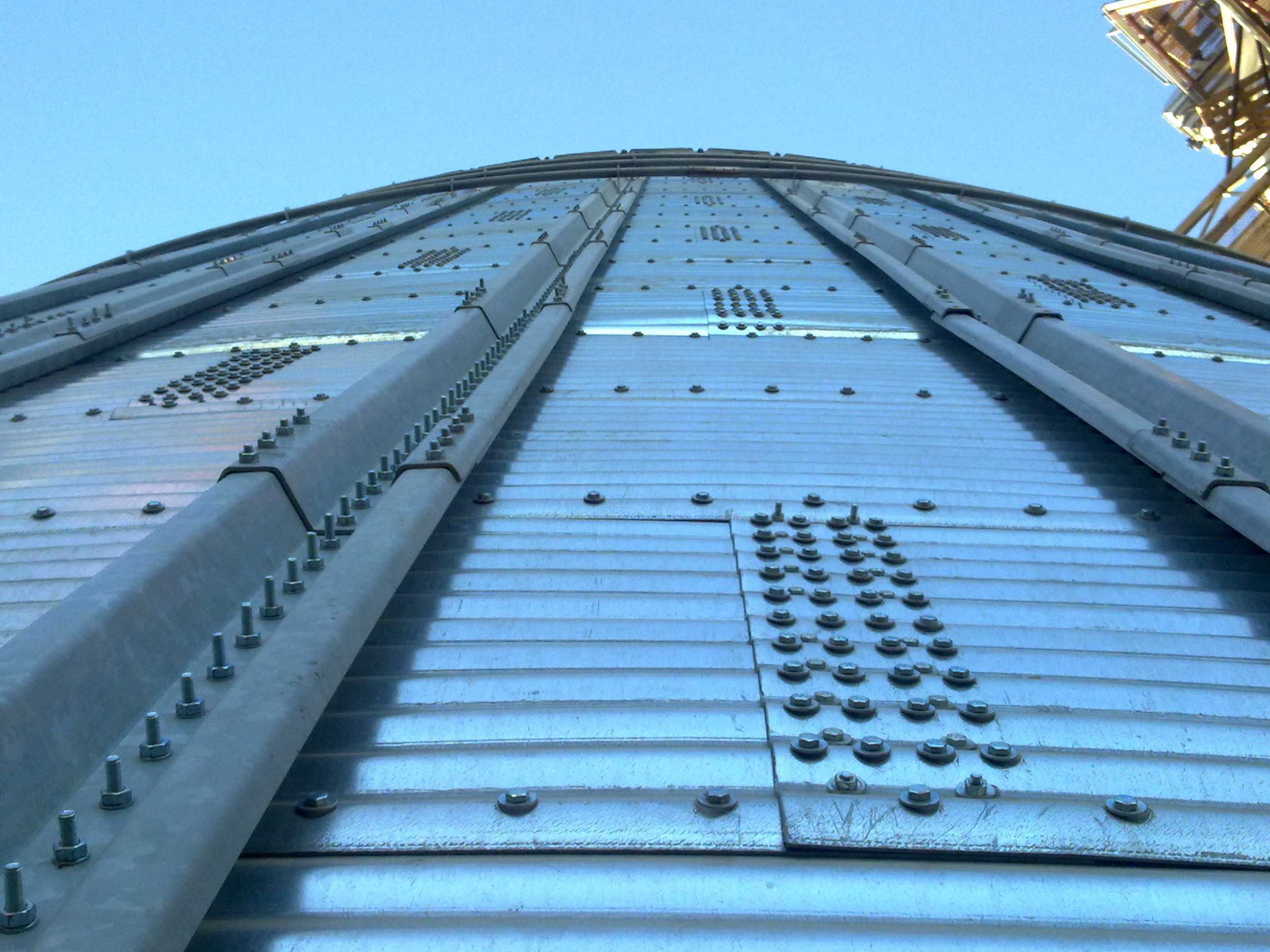

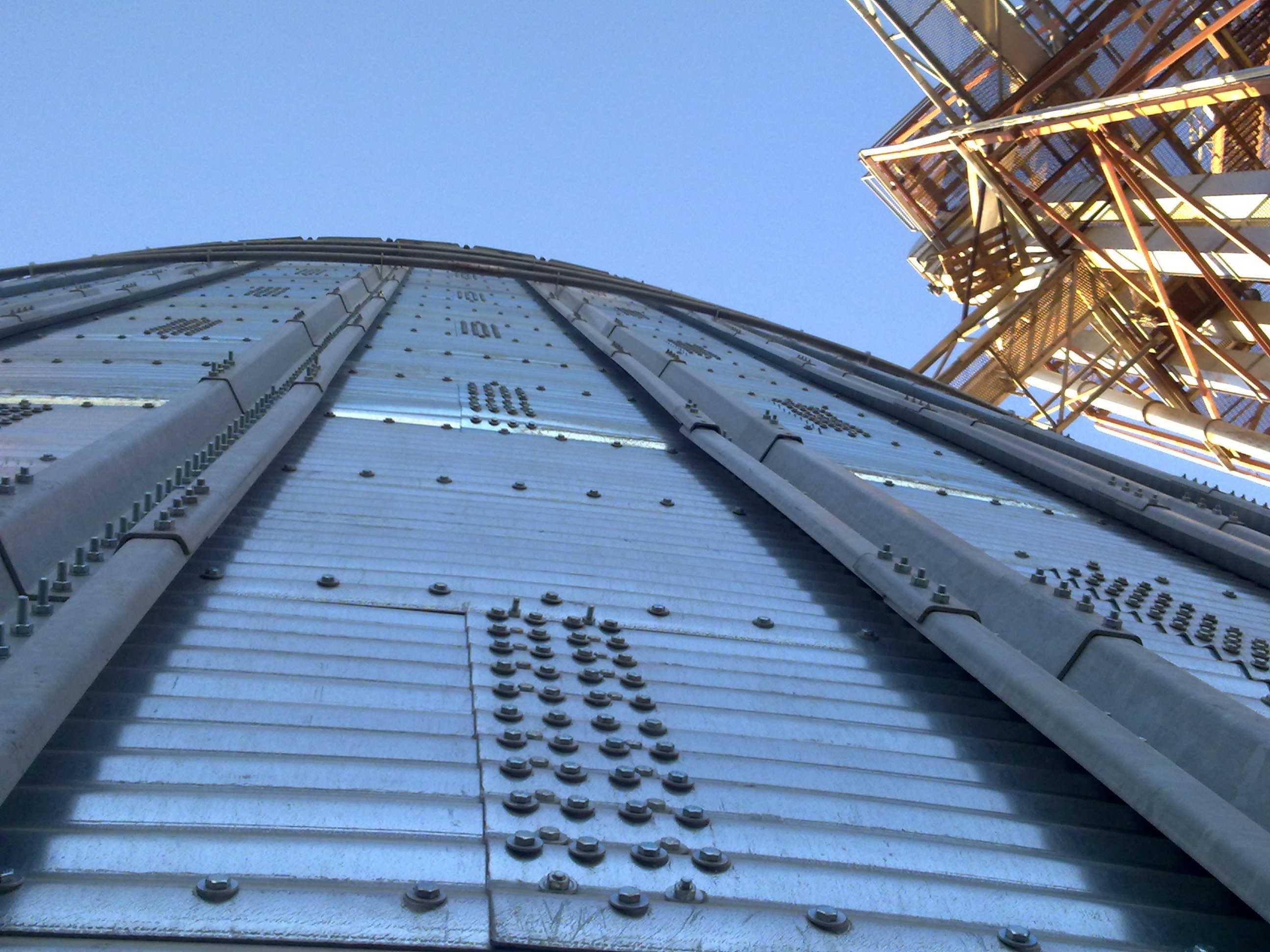

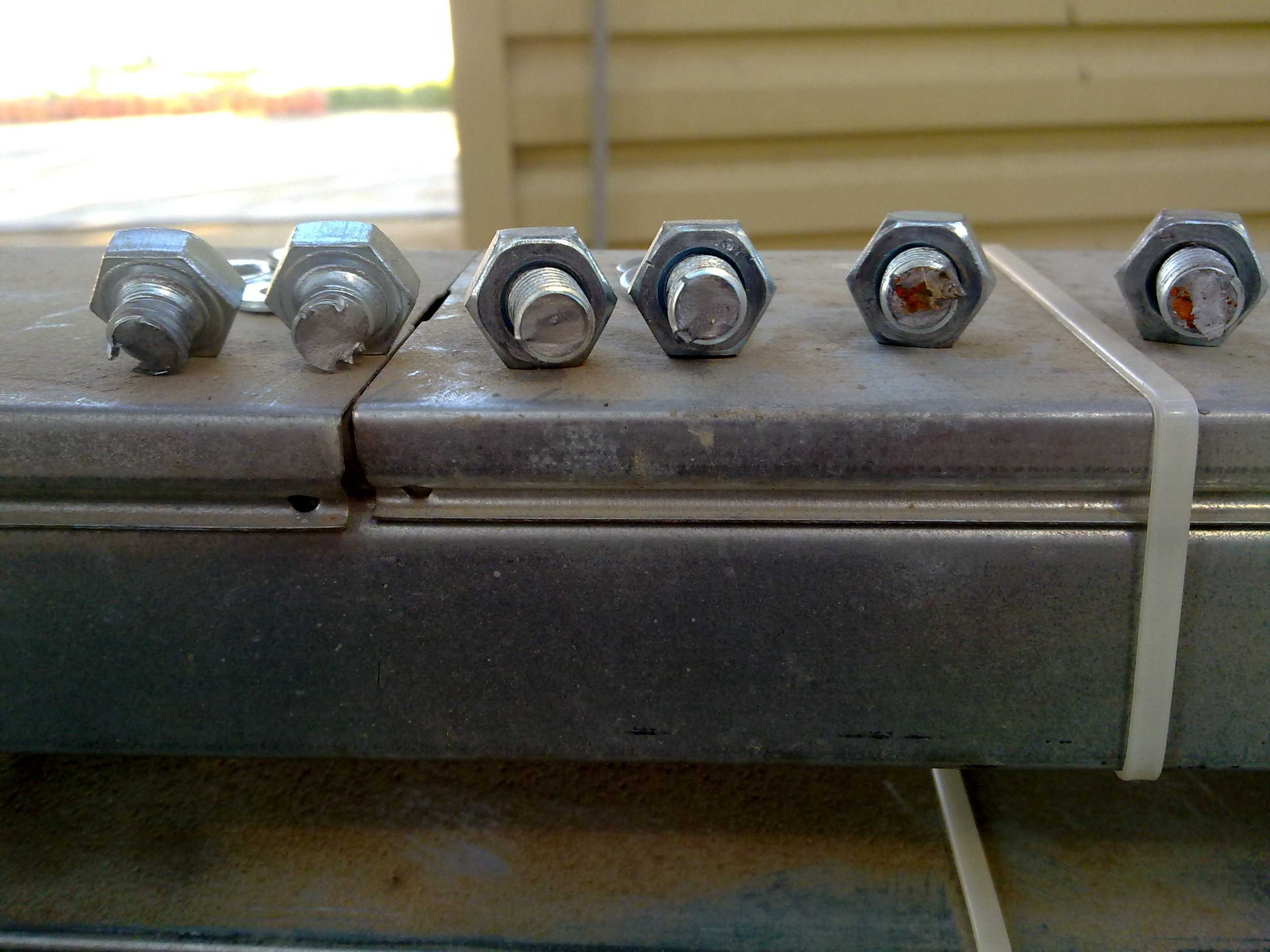

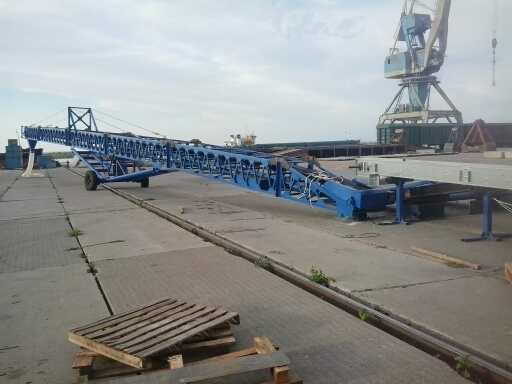

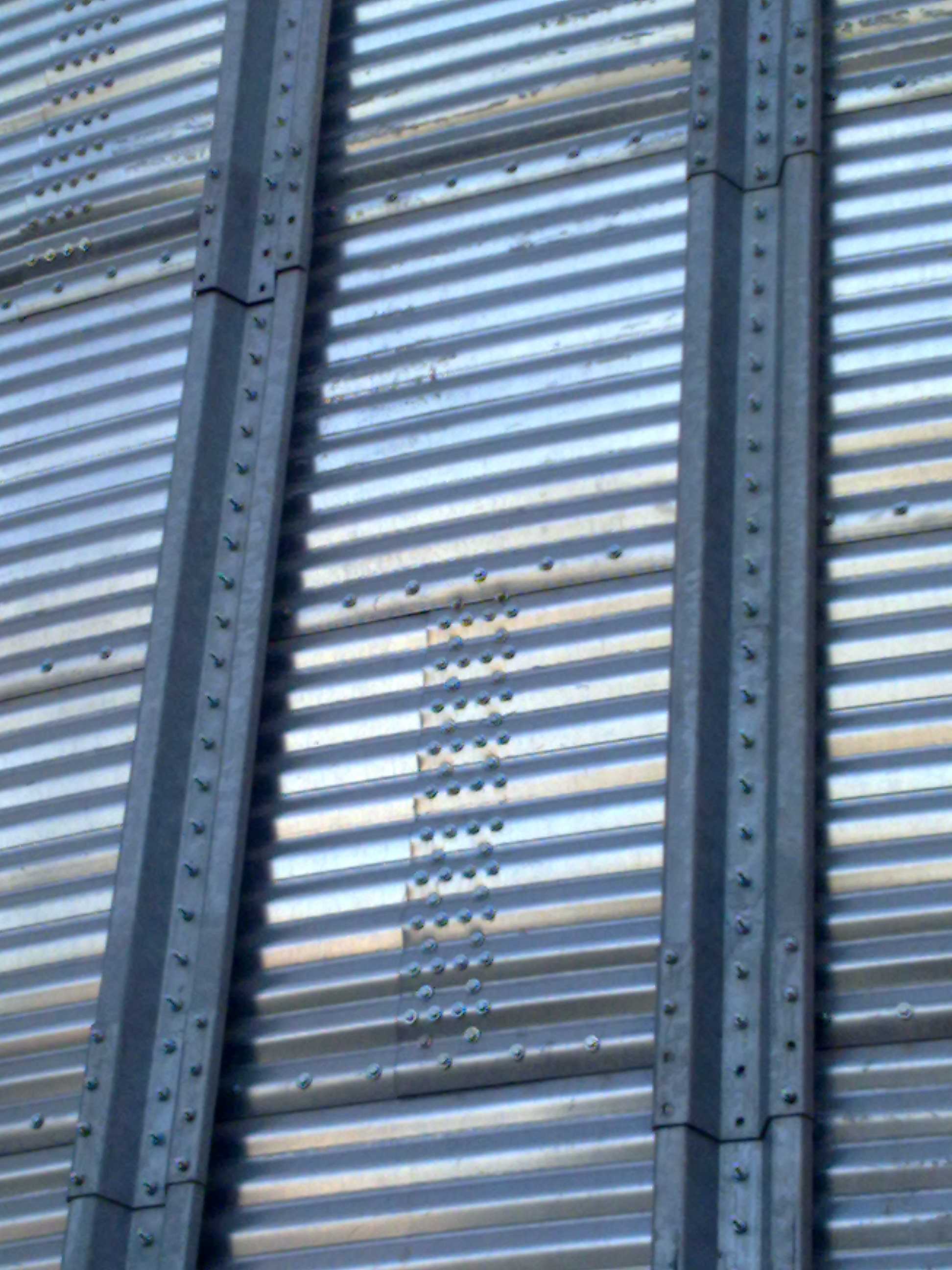

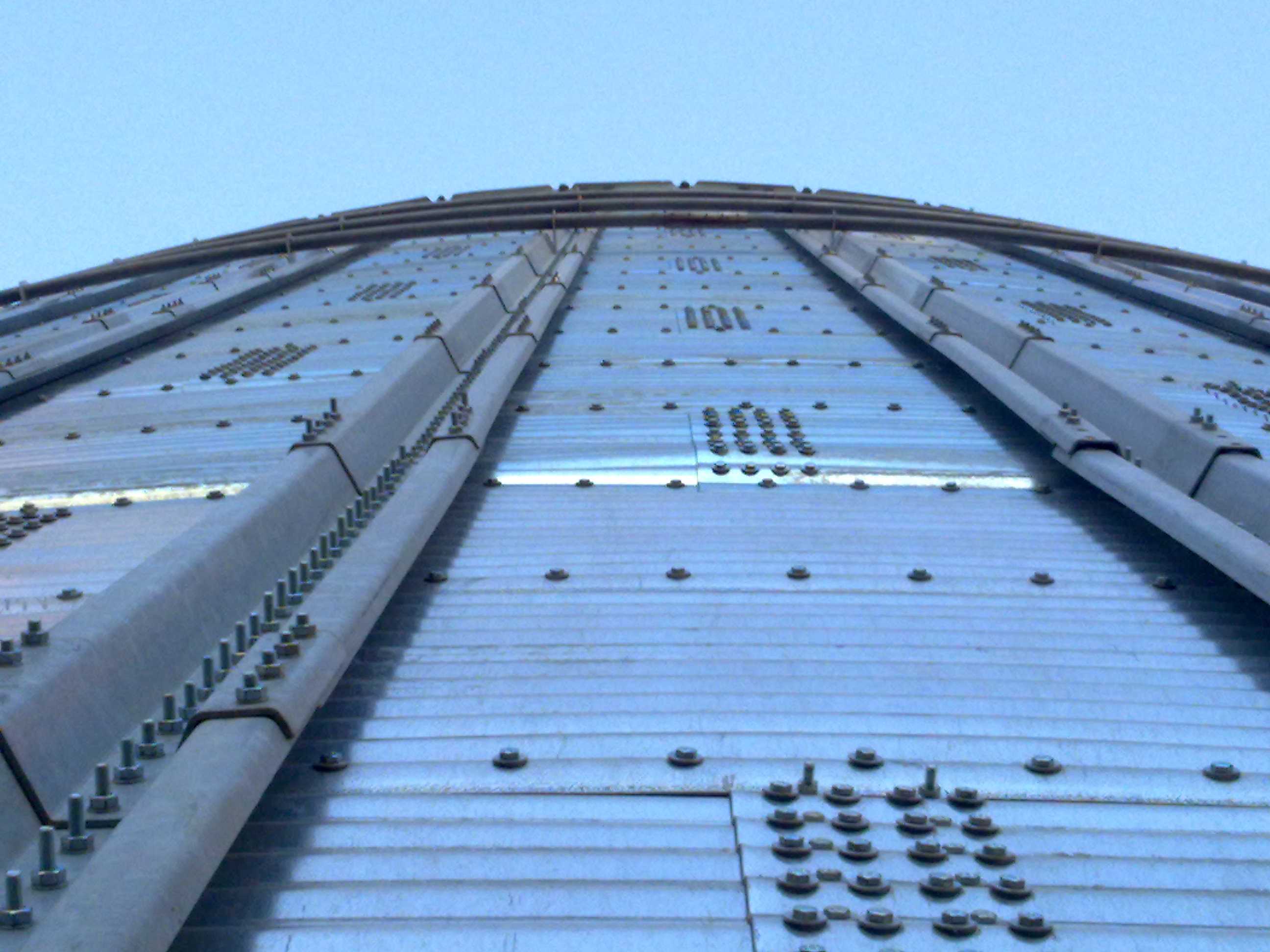

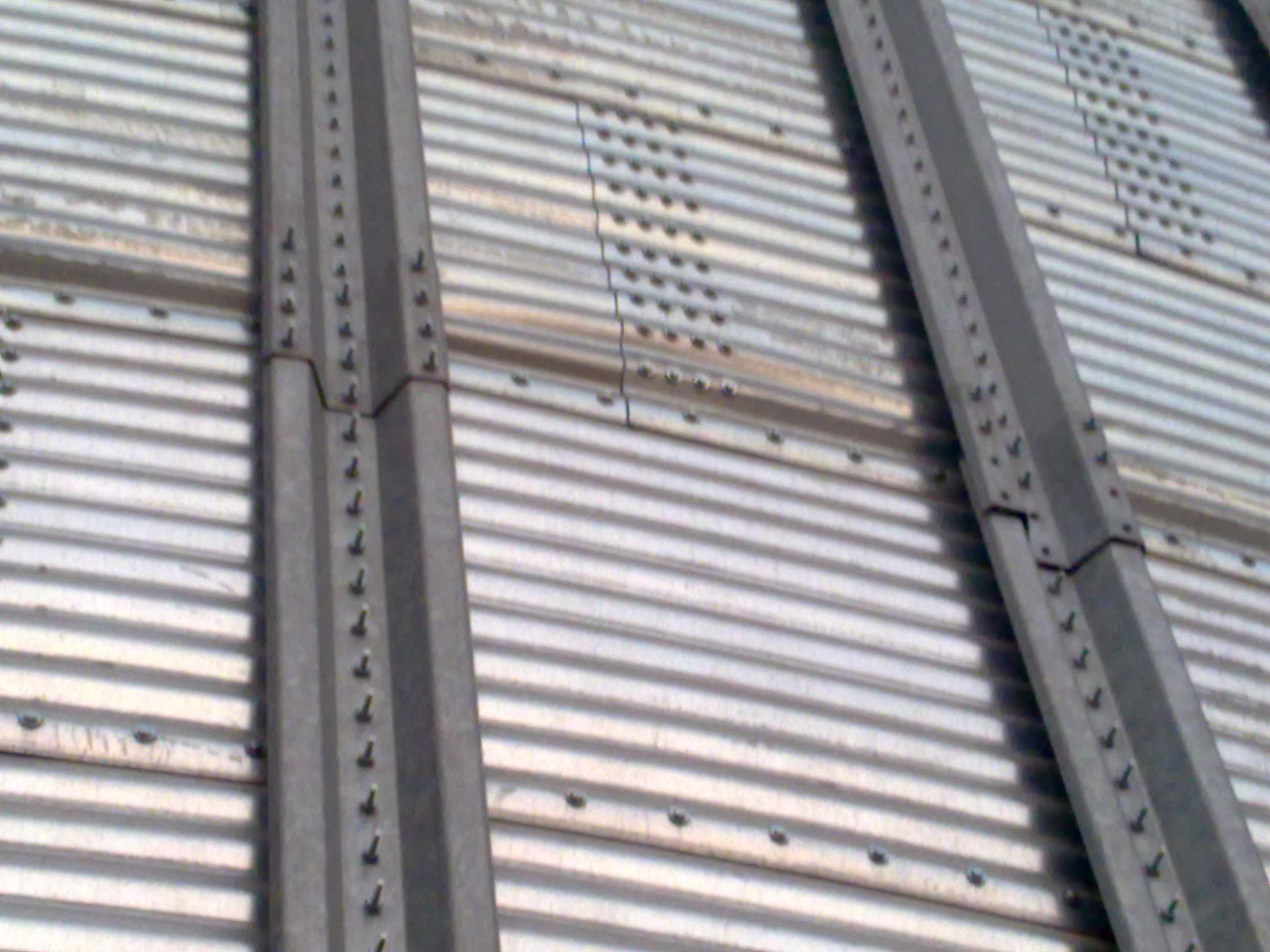

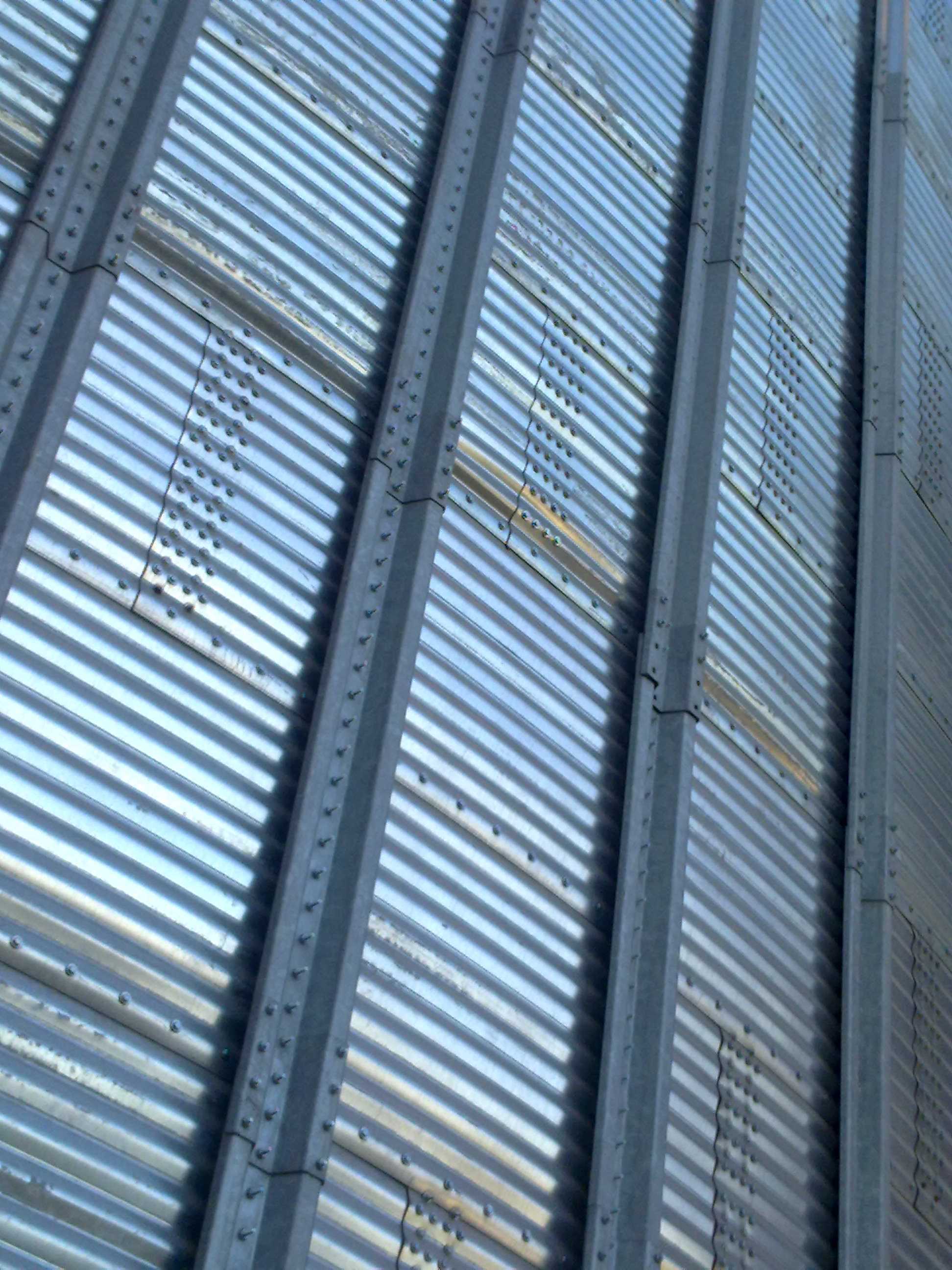

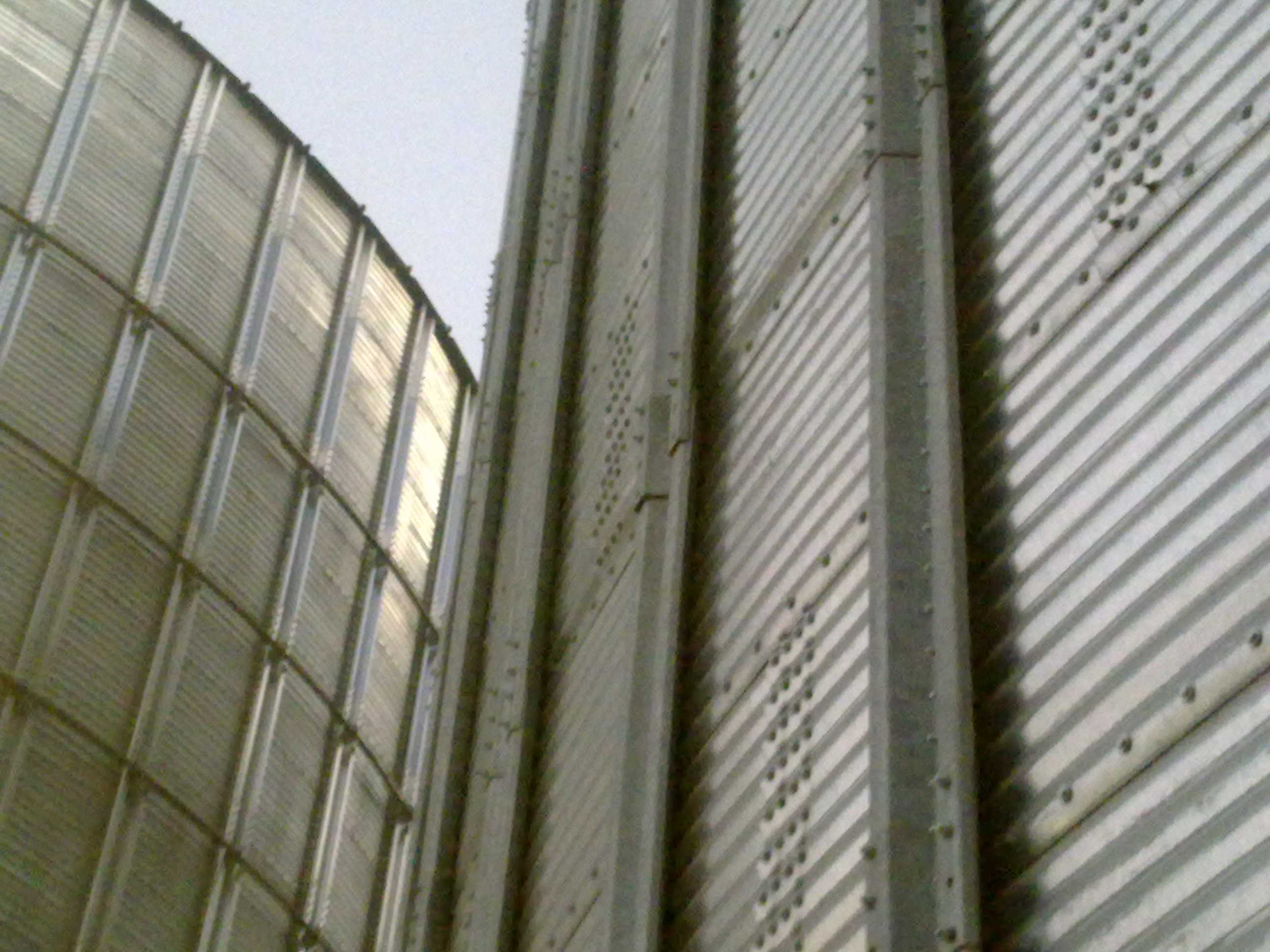

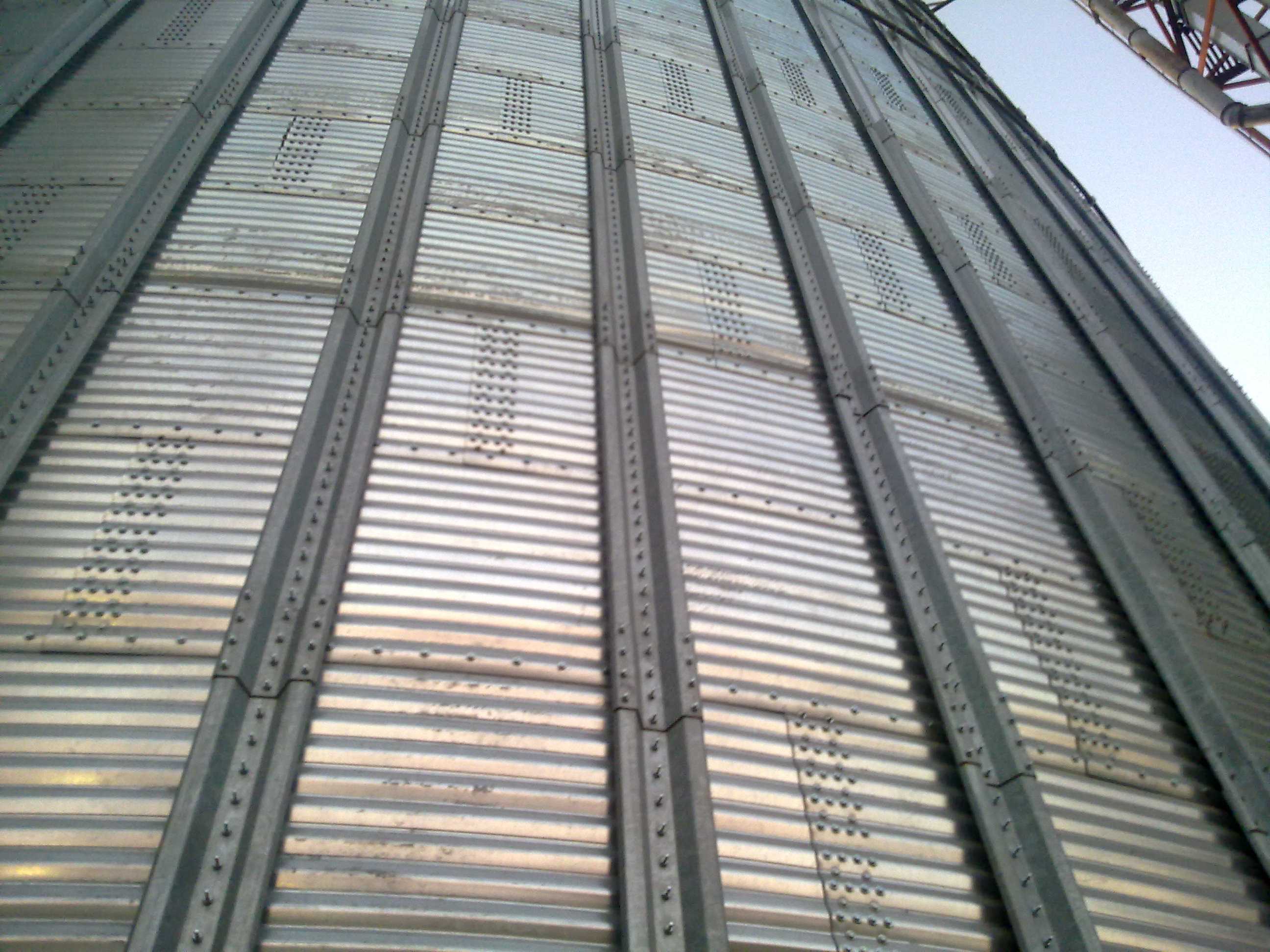

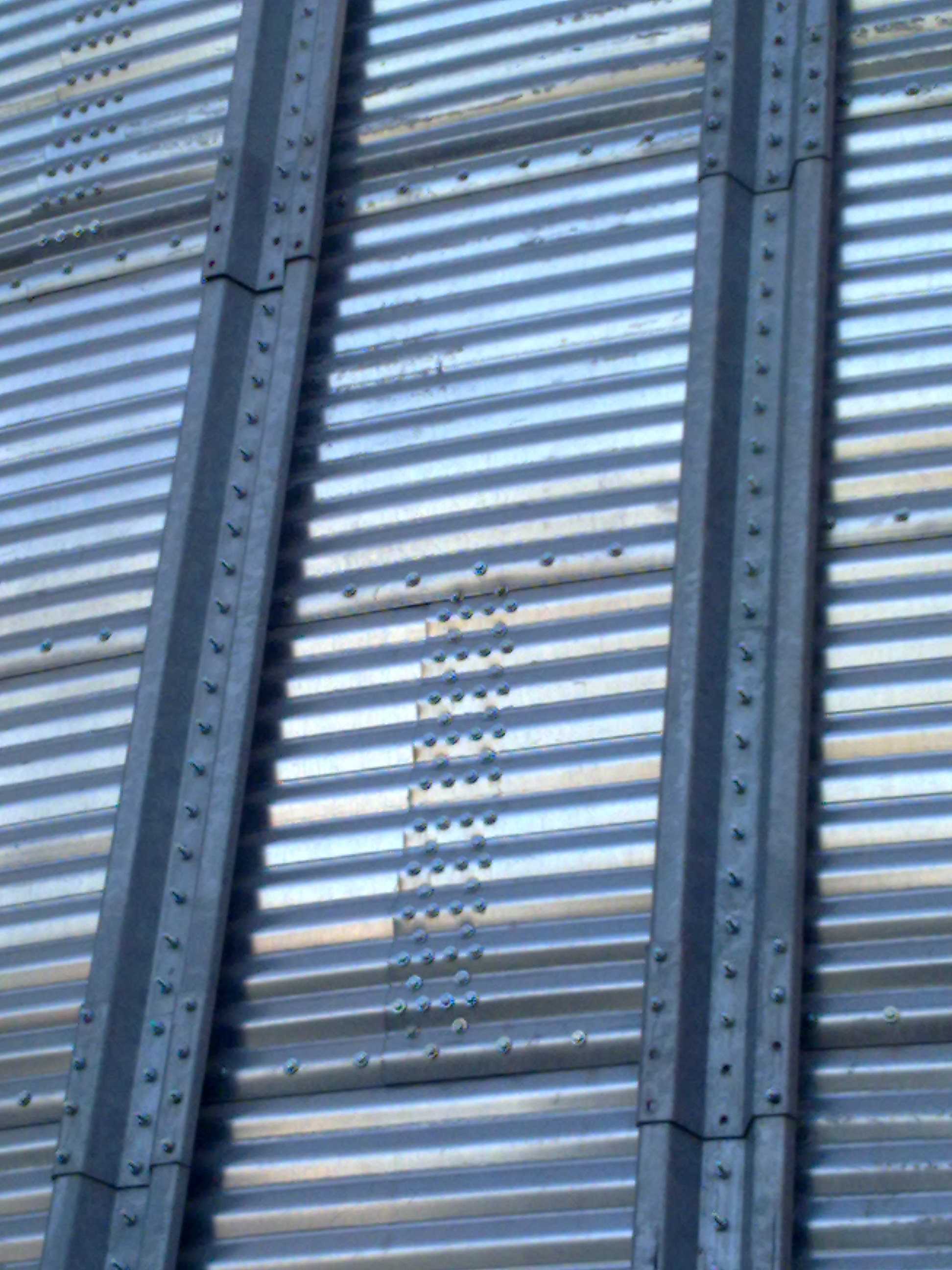

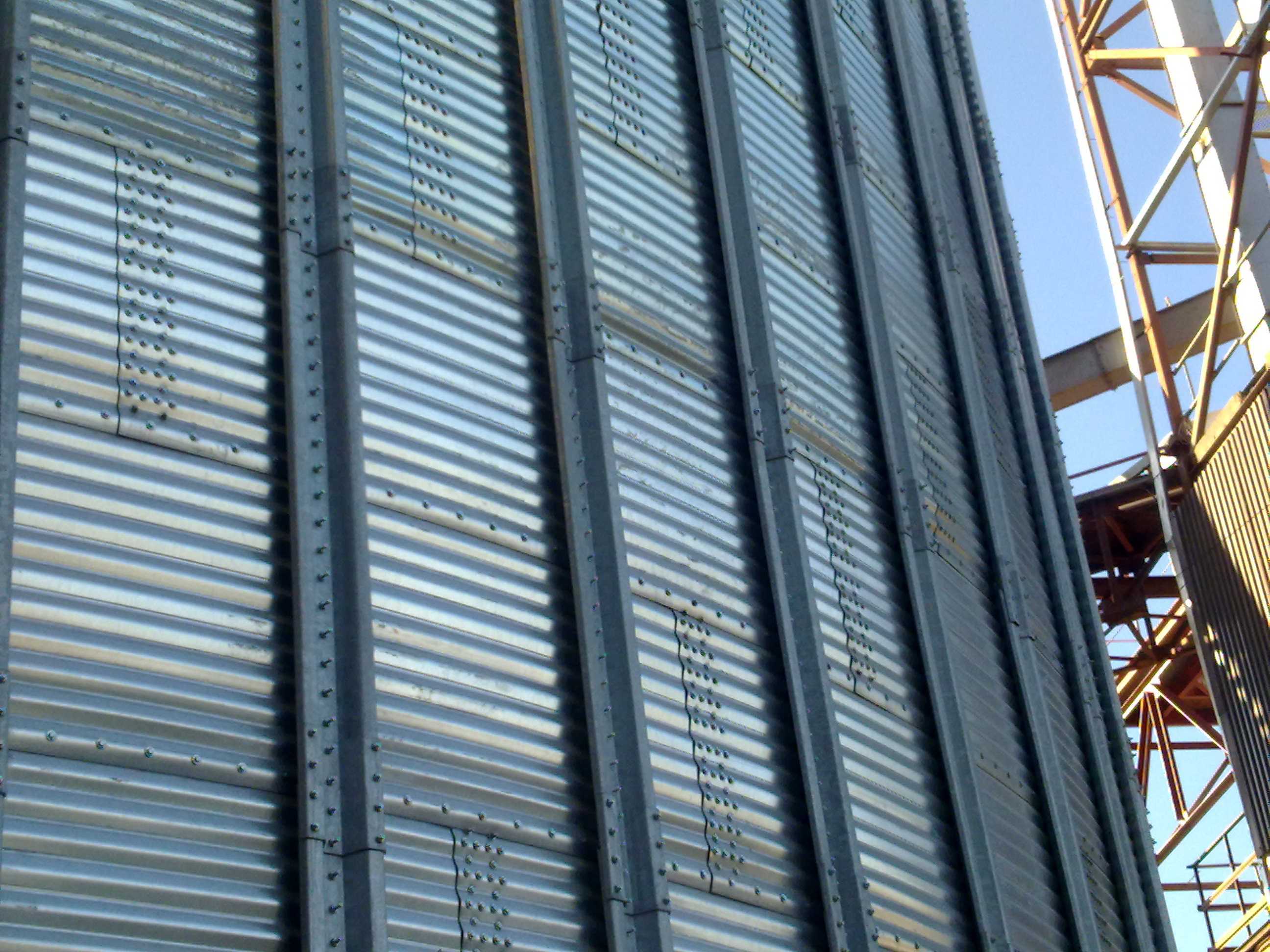

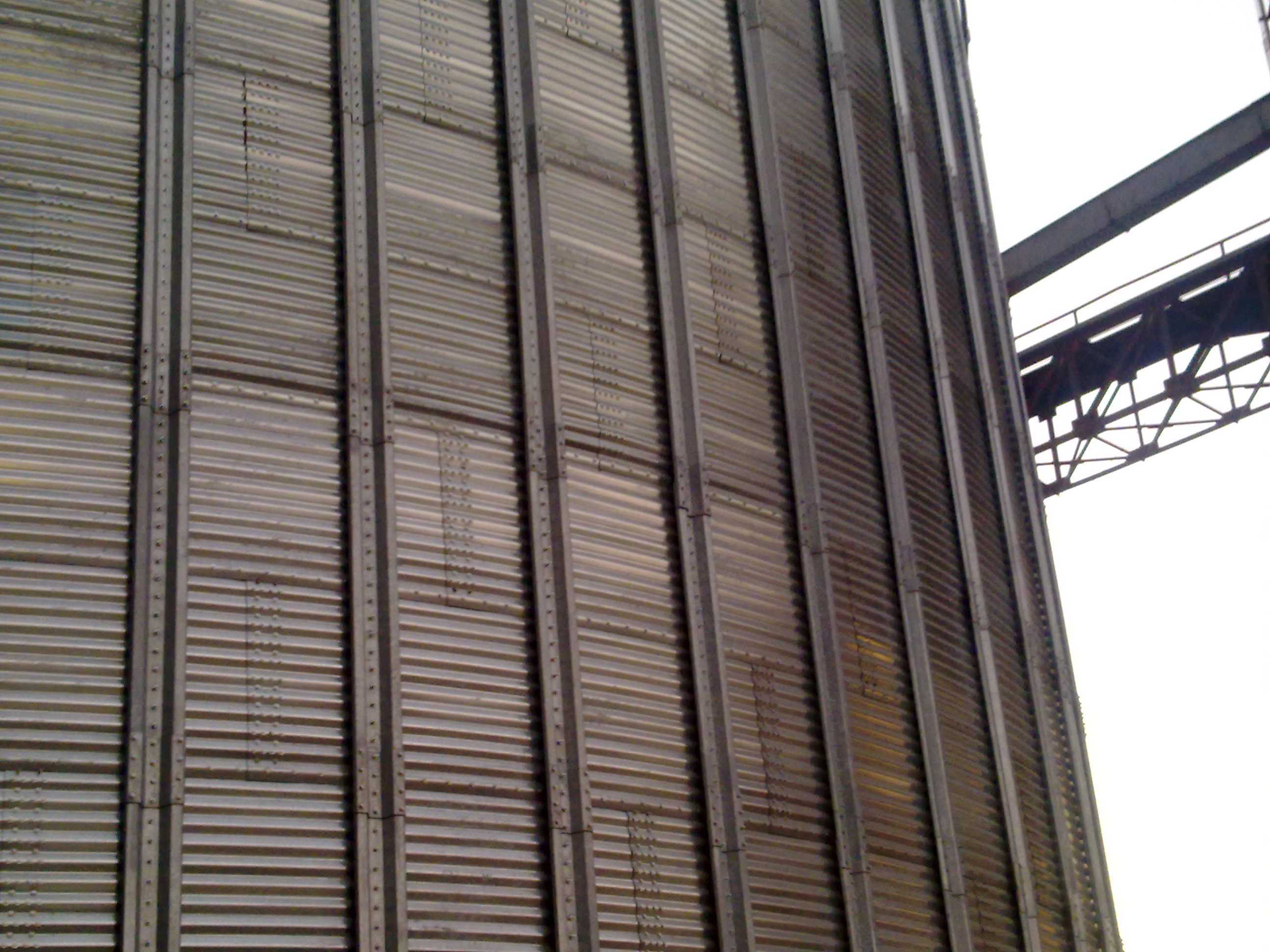

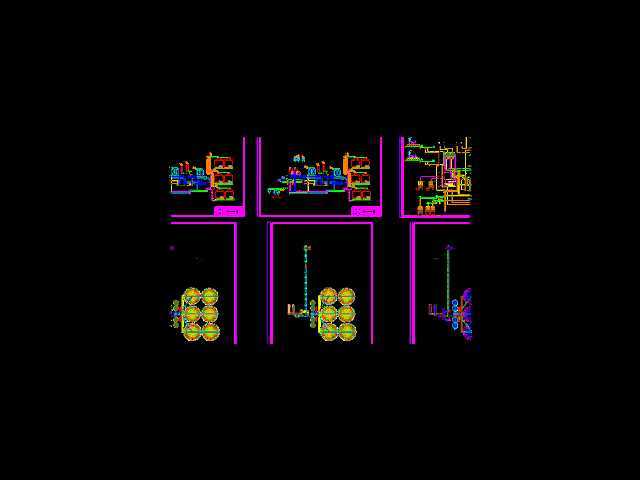

　　这套谷物处理设备的三维结构，核心围绕粮食产后收储环节的干燥、暂存、输送衔接需求搭建，适配规模化粮库、粮食加工厂区的散粮处理作业场景，区别于小型农户用烘干设备，整体结构偏向连续化工业作业设计，可对接前端卸粮坑、后端仓储筒仓完成全流程物料流转。从结构组成来看，图中展示的大截面方形管路是热风输送风道的核心段，采用分段折弯钢板拼焊结构，法兰边预留标准螺栓孔位，现场安装时可根据厂区建筑层高、热风炉布置位置调整风道走向，风道内壁做圆弧过渡处理，避免热风携带的粮尘在拐角处堆积引发积尘阴燃风险，风道外壁的加强筋沿高度方向等距布置，可承受热风循环时的正负风压波动，避免长期运行出现壁板震颤变形。设备的干燥主机段采用差速式排粮结构，

　　这部分的设计核心是保证粮层下落速度均匀，不同位置的谷物停留时间差控制在5%以内，避免出现局部过烘或者水分不均的问题，差速器的选型匹配大扭矩低转速输出参数，可承载满仓谷物的静压载荷，同时配套的料位检测点位沿干燥塔高度方向分层布置，可实时反馈不同段的粮层厚度，联动前端进料绞龙、后端排粮机构的运行速率，保证作业过程连续稳定。从安装边界来看，整套设备的室外布置段需要考虑厂区主导风向影响，热风炉的排烟风道与干燥段的进风口要保持足够的安全距离，避免烟气混入热风进入粮层造成粮食污染，设备主体的混凝土基础预留地脚螺栓孔的位置精度控制在2mm以内，保证塔体安装后的垂直度偏差不超过千分之一，避免长期运行出现物料偏载导致的结构倾斜。

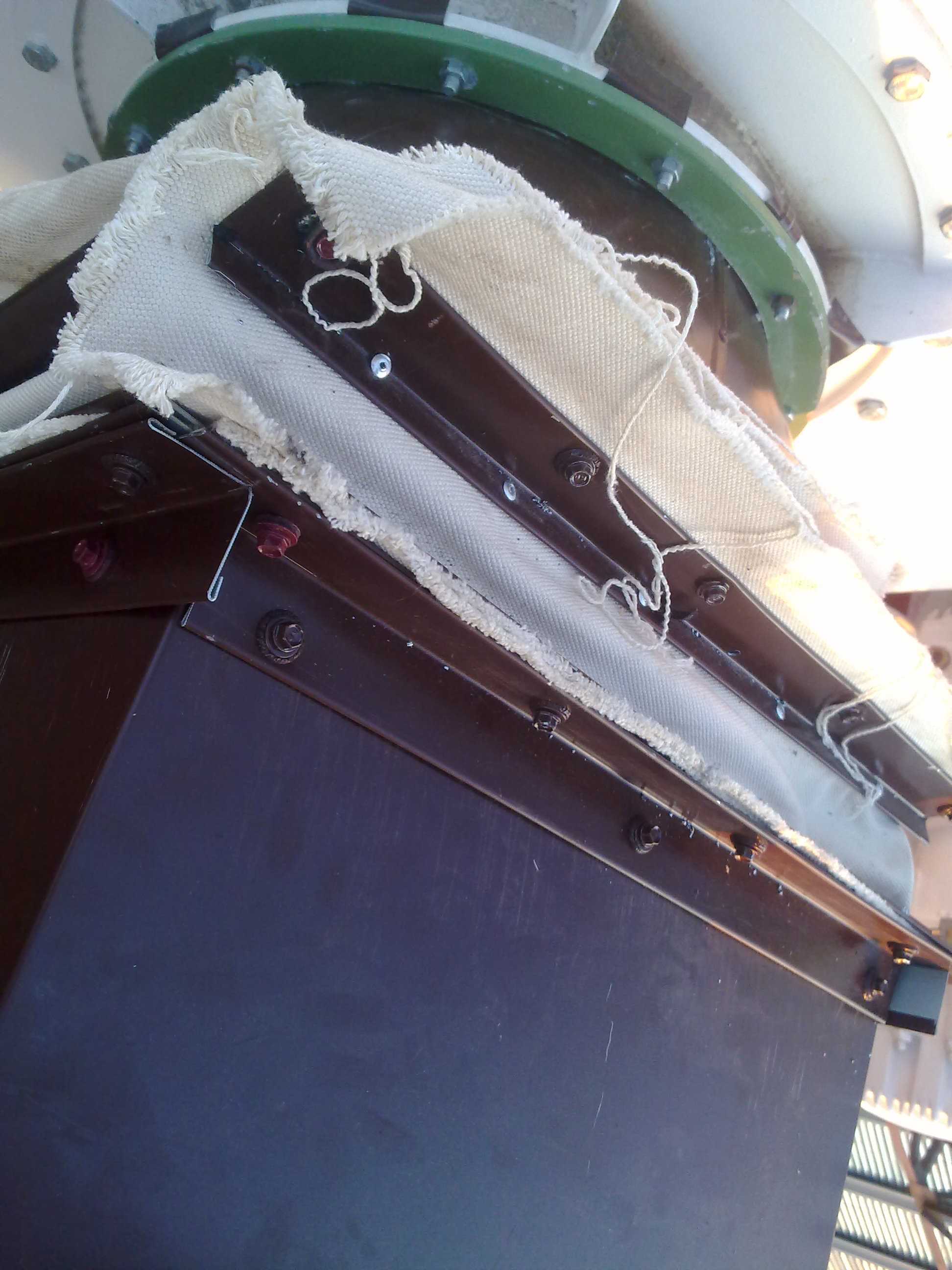

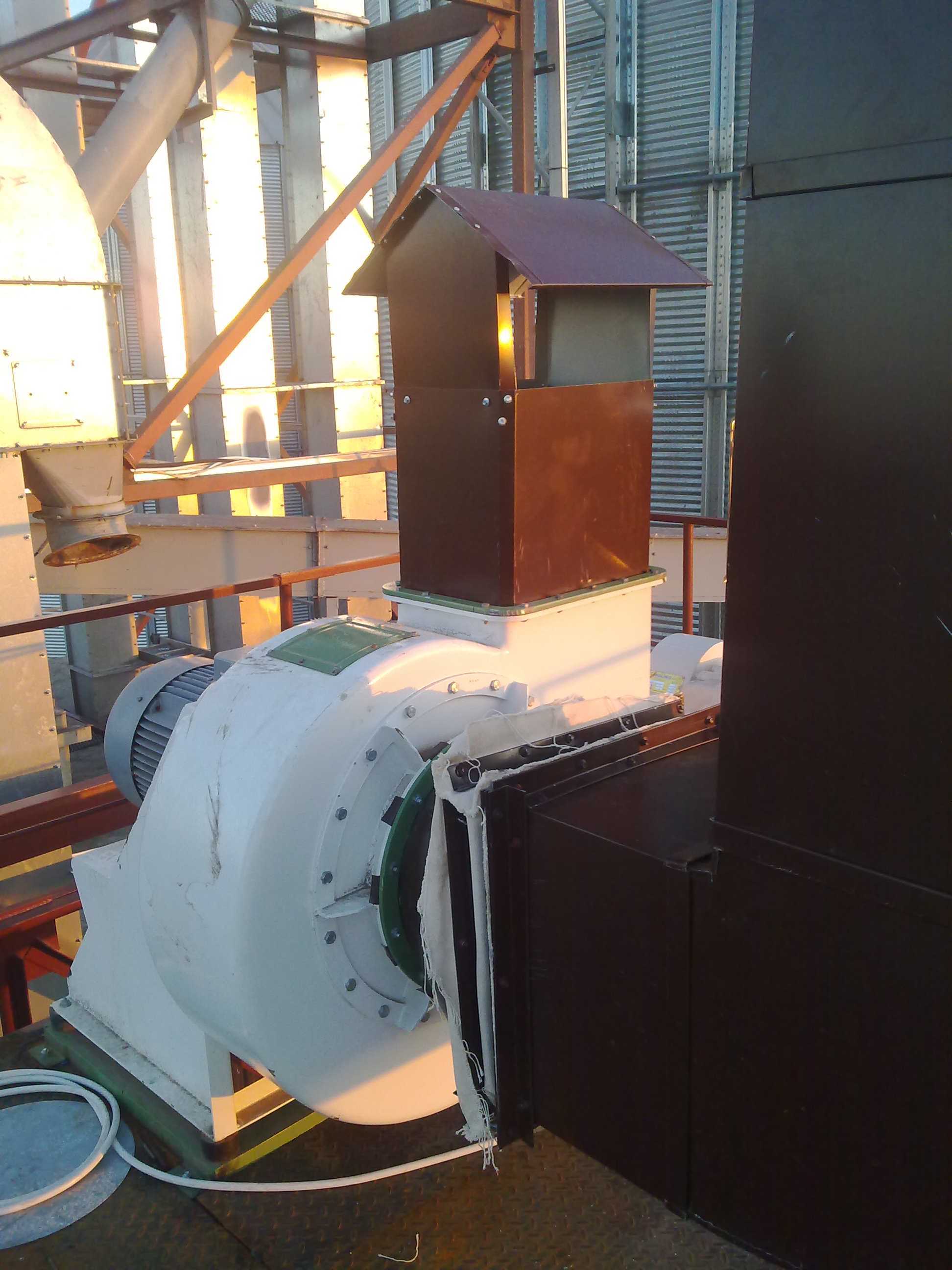

　　风道与干燥塔的连接段采用软连接结构，可抵消设备运行时的振动传递，避免焊缝长期受交变应力出现开裂漏风问题，软连接材料选用耐高温耐磨损的硅钛合金材质，可承受180摄氏度以内的热风温度，同时具备足够的抗粮尘磨损性能。这套设备可处理的物料覆盖小麦、玉米、水稻、大豆、油菜籽等多种粮油作物，针对不同物料的干燥特性，可调整热风温度、排粮速率、热风风速等参数，比如处理水稻时热风温度控制在55摄氏度以内，避免爆腰率升高，处理玉米时可适当提高热风温度到120摄氏度，提升干燥效率。设备的除尘接口沿进料、排粮、风道转折处多点布置，可对接厂区中央除尘系统，控制作业区域的粉尘浓度，满足工业生产的职业健康要求。在结构建模过程中，所有的管路折弯半径、法兰孔距、

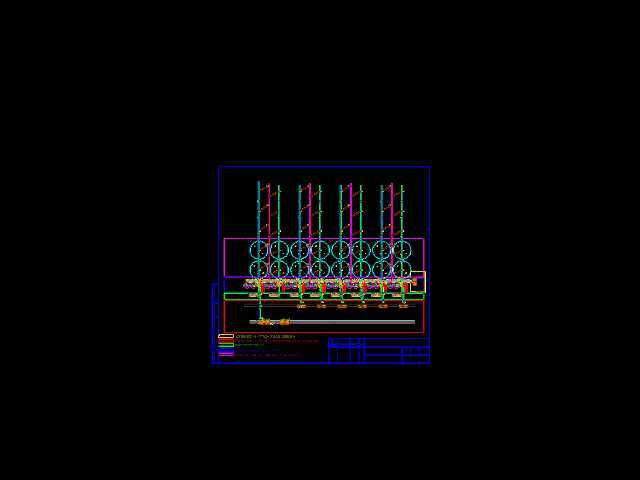

　　加强筋间距都遵循通用机械设计规范，焊接处的坡口尺寸、焊脚高度都做了明确的参数标注，可直接转化为生产加工图纸，现场安装时的分段吊装点位也在结构上做了加强处理，避免吊装过程出现结构变形。设备的检修门设置在风道转折、排粮机构、热风分配室等易出故障的位置，检修门采用快开压把结构，配套耐高温密封胶条，日常维护时不需要动用大型工具即可快速打开清理积尘、检查部件磨损情况。
