多品类谷物烘干处理设备结构设计方案

　　在粮油及经济作物产后处理环节，烘干工序是决定原料存储周期、后续加工品质的核心节点，不同品类物料的物理特性差异，直接决定了烘干设备的结构适配方向。这套针对多品类谷物设计的烘干处理结构，覆盖玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等十余种粮油与坚果类物料的干燥需求，在结构设计阶段就充分考虑了不同物料的粒径、堆积密度、热敏性差异，避免单一烘干结构适配性不足导致的烘干不均、物料破损、焦糊等实际生产问题。

　　从实际应用场景来看，这类烘干设备可对接产地初加工站点、粮油加工生产线、坚果深加工预处理工段，既可以作为独立单元完成批次性物料烘干作业，也可以通过进出料接口对接上游清选设备、下游仓储或加工输送线，适配不同产能规模的生产需求。设备整体采用模块化的腔体设计，核心烘干段的风道结构做了分层导流优化，针对大粒径的核桃、开心果等坚果类物料，风道风速可适配大间隙料层的穿透需求，避免出现料层上下温差过大的问题；针对玉米、稻谷等颗粒较小的禾本科谷物，风道配风板做了孔径梯度调整，既保证热风均匀穿透料层，也避免风速过高裹挟细小物料进入除尘风道造成原料损耗。

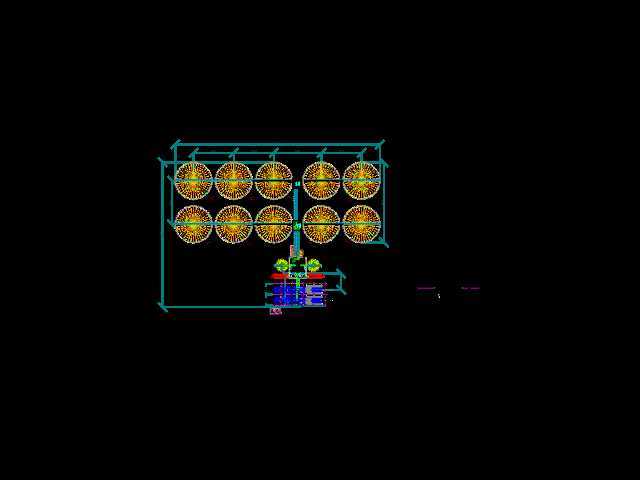

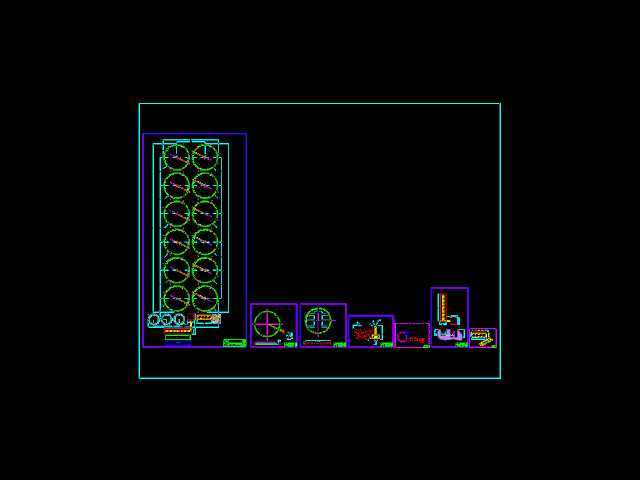

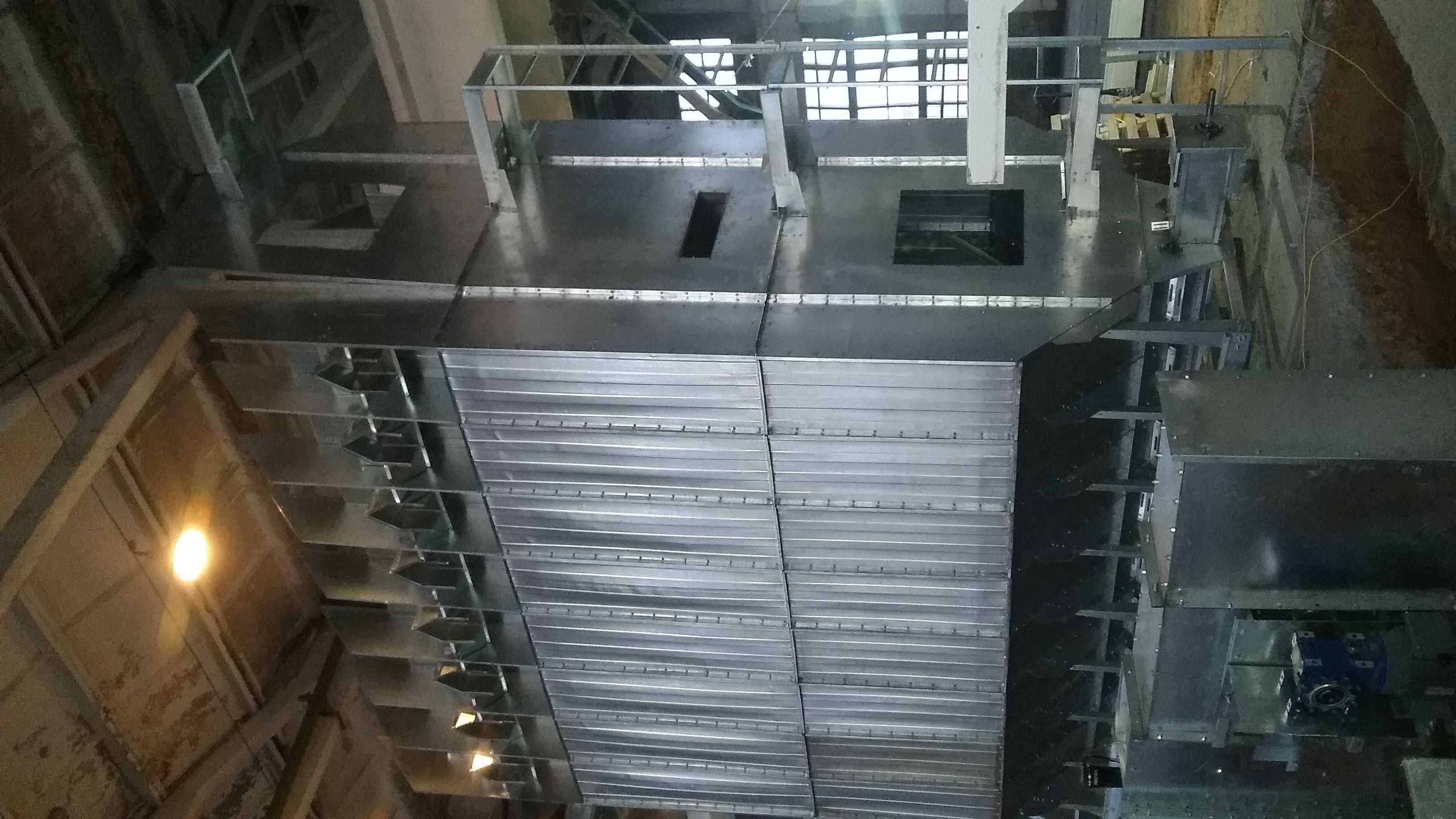

　　设计过程中，首先针对不同物料的干燥曲线做了结构参数匹配，比如扁豆、鹰嘴豆等豆类物料表皮致密，升温速率过快容易出现表皮皴裂影响后续售卖品相，因此在烘干段前端设置了缓苏段结构，让物料在进入高温烘干区前先完成温度梯度适配，减少热冲击带来的品质损伤；针对玉米这类籽粒大、含水率初始值波动大的物料，料层输送结构采用可调速的链板设计，可根据进料含水率灵活调整物料在烘干腔内的停留时间，保证出料含水率稳定在安全存储区间。设备的安装边界充分考虑了中小型加工站点的厂房空间限制，整体采用立式分层布局，进料口设置在设备顶部，可直接对接斗式提升机出料端，出料口位于设备下部侧方，预留了标准输送设备对接法兰，不需要额外做复杂的地基改造，现场安装时只需要保证设备主体水平度偏差控制在千分之二以内，即可保证内部料层均匀铺放，避免出现偏料导致的局部烘干不足问题。

　　设备的热风循环结构做了余热回收设计，排出的湿空气经过换热单元预热进风，可有效降低烘干过程的热能损耗，针对不同物料的烘干温度需求，热风发生单元的温度调节区间覆盖45摄氏度到120摄氏度，可满足热敏性坚果物料的低温慢烘需求，也可适配高含水率玉米的快速烘干作业。设备内部与物料接触的壁面全部采用圆弧过渡设计，不存在卫生死角，避免物料残留霉变造成交叉污染，清理维护时只需要打开侧部的快开检修门，即可完成风道、料板的清理作业，不需要拆解主体结构。在结构强度校核阶段，针对料层满载、设备运行振动等工况做了加强设计，主体框架采用型钢焊接结构，料板采用耐磨不锈钢材质，可长期承受物料的摩擦冲击，使用寿命满足农产品加工站点常年连续作业的需求。设备的排风段设置了防返潮结构，避免停机时外界湿空气倒灌进入烘干腔导致已烘干物料返潮，出料端设置了含水率检测预留位，可在线加装检测元件实现烘干过程的闭环控制，进一步提升不同批次物料的烘干一致性。
